Түтүн кармагыч пардалар E60 жана E120 отко туруктуулук чеги менен

Түтүн кармагыч пардалар өрт чыккан учурда колдонулуп, бөлмөлөрдү бөлүү жана түтүндүн, уулуу күйүү продуктуларынын, көмүр кычкыл газынын жана жылуулук нурлануусунун өтүшүн бөгөттөө максатында кызмат кылат. Ошондой эле түтүндү түтүн чыгаруу системаларына багыттоого шарт түзөт. Парданын өзгөчө кездемеси өзгөчө кырдаал учурунда жогорку ишенимдүүлүктү камсыз кылат. Бул жабдуулар өнөр жай жана кампа объектилерине, унаа токтотуучу жайларга, турак жай комплекстерине, спорттук-оюн-зоок жана соода борборлоруна орнотулат.
Зона применения:
Өнөр жай объектилери
Индустриалдык парктар, заводдор, фабрикалар, энергетикалык жана мунай-газ объектилери, электр станциялары, машина куруу ишканалары, өндүрүштүк комплекстер, жыгач иштетүүчү өндүрүштөр, механикалык цехтер, азык-түлүк өндүрүшүнүн цехтери.
Логистикалык борборлор
Бөлүштүрүүчү жана транспорттук-логистикалык борборлор, индустриалдык жана логистикалык парктар, технопарктар.
Кампа жайлары
Кампа комплекстери жана жайлары, китеп сактоочу жайлар, музей фонддорун сактоочу жайлар, архивдер.
Технологиялык бөлмөлөр
Котел үйлөрү, насостук станциялар, лабораториялык бөлмөлөр, оңдоо цехтери, устаканалар.
Транспорттук инфраструктура объектилери
Транспорттук жана оңдоо деполор, аэропорттор, вертолет аянтчалары, темир жол вокзалдары, автобекеттер, автоунаа токтотуучу жайлар, гараждар, автоунаа оңдоо устаканалары.
Жарандык багыттагы имараттар
Туруктуу турак жай комплекстери, паркингдер, көргөзмө жана соода борборлору.
Социалдык объектилер
Театрлар, мектептер, кинотеатрлар, концерт залдары, музейлер, китепканалар, цирктер, спорт комплекстери, стадиондор, муз аянтчалары (муз сарайлары), дене тарбия жана саламаттыкты чыңдоо комплекстери.
Артыкчылыктар

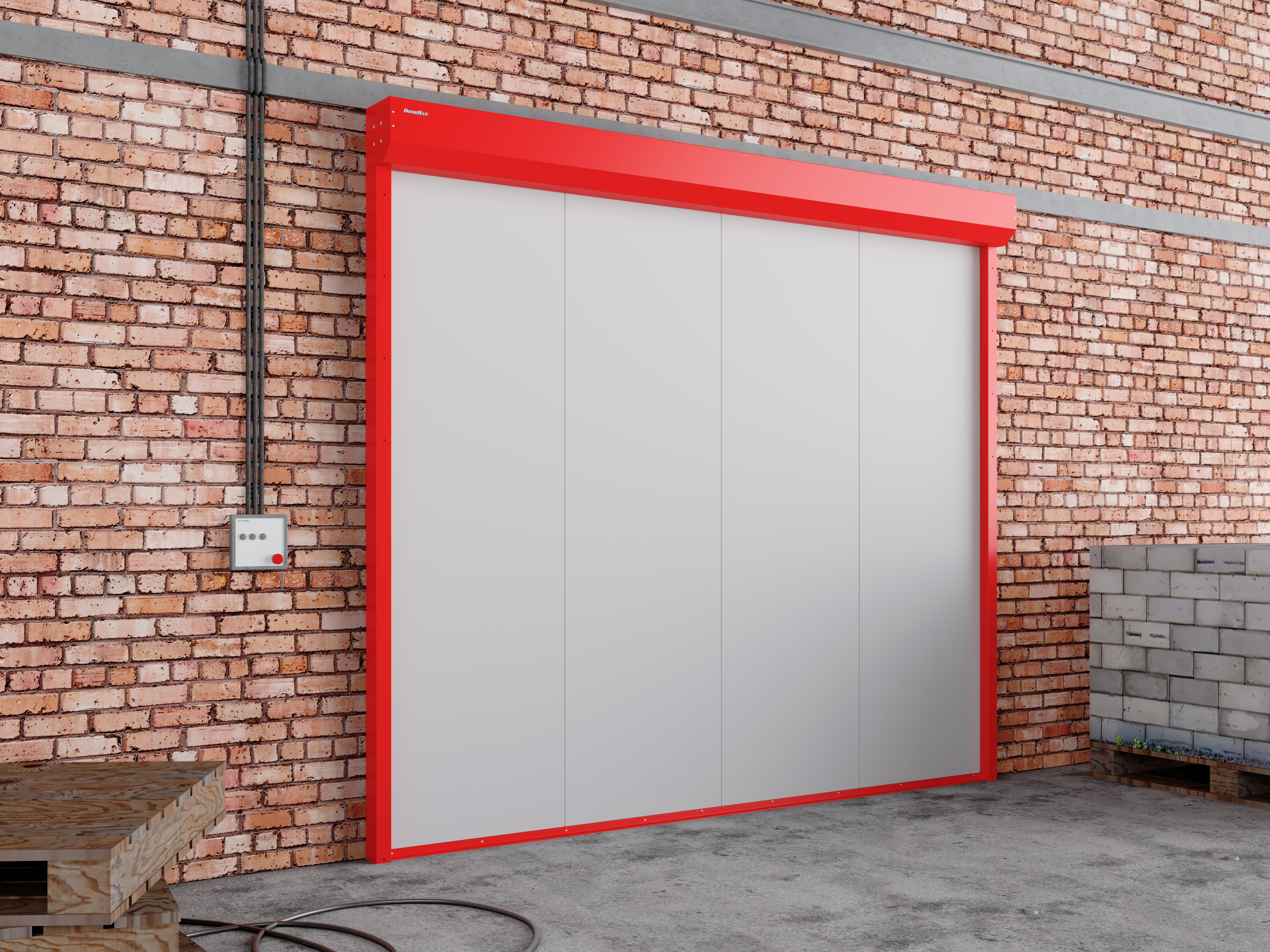

Противодымные шторлор паркингдерде жана өнөр жай жайларында орнотулат
Металл конструкциялуу шторлор цинктелген болоттон жасалат, мындан тышкары, алар кошумча боёлушу мүмкүн.
Полотно өрткө чыдамдуу эмес материалдан жасалган
Өрт чыккан учурда атайын курам менен сиңирилген жогорку температурага туруктуу кездеме түтүндүн жана уулуу күйүү продуктуларынын өтүшүн бөгөттөйт.
Өрт коопсуздугуна жогорку талаптары бар имараттарды ишенимдүү коргоо
Противодымдуу шторлорду орнотуу өрт чыккан учурда түтүндү түтүндү чыгаруучу системаларга багыттоого шарт түзөт жана адамдардын коопсуз эвакуацияланышына өбөлгө түзөт.
Ачылышты ишенимдүү жаап коюу
Бийик сапаттагы атайын бүгүлгөн профилдерден жасалган болот багыттагычтар кездеменин жана проемдун ортосунда боштуктун болуусуна жол бербейт. Кездемеге орнотулган роликтер анын багыттагычтар боюнча кыймылында туруктуу абалды камсыздайт. Шторонун ылдый түшүшүн бир калыпта камсыз кылган жүк (утяжелитель) бар. Полотно түшүрүлгөн учурда ал проемдун бетине тыгыз жабышат.
Өндүрүштүн минималдуу мөөнөтү
Противодымдуу шторлорго арналган бардык комплект бөлүктөр DoorHan концернинин Москва шаарындагы жеке заводунда өндүрүлөт, бул өндүрүш мөөнөттөрүнүн оптималдуу болушуна кепилдик берет.
Баасын тез эсептөө
Биз кардардын жеке өлчөмдөрү боюнча даярдалган буюмга алдын ала эсептөөнү оперативдүү сунуштайбыз.
ЕАЭБ өлкөлөрүнө жеткирүү
Кеңири дилердик тармак жана өнүккөн логистикалык система ЕАЭБ өлкөлөрүнө продукцияны кыска мөөнөттө жеткирүүгө мүмкүнчүлүк берет.
ISO 9001 сертификаты
DoorHan концернинин бардык заводдору жыл сайын ыктыярдуу түрдө ISO 9001 сапат менеджменти системасы боюнча сертификациядан өтүшөт.
Противодымные шторлор паркингдерде жана өнөр жай жайларында орнотулат
Металл конструкциялуу шторлор цинктелген болоттон жасалат, мындан тышкары, алар кошумча боёлушу мүмкүн.
Полотно өрткө чыдамдуу эмес материалдан жасалган
Өрт чыккан учурда атайын курам менен сиңирилген жогорку температурага туруктуу кездеме түтүндүн жана уулуу күйүү продуктуларынын өтүшүн бөгөттөйт.
Өрт коопсуздугуна жогорку талаптары бар имараттарды ишенимдүү коргоо
Противодымдуу шторлорду орнотуу өрт чыккан учурда түтүндү түтүндү чыгаруучу системаларга багыттоого шарт түзөт жана адамдардын коопсуз эвакуацияланышына өбөлгө түзөт.
Ачылышты ишенимдүү жаап коюу
Бийик сапаттагы атайын бүгүлгөн профилдерден жасалган болот багыттагычтар кездеменин жана проемдун ортосунда боштуктун болуусуна жол бербейт. Кездемеге орнотулган роликтер анын багыттагычтар боюнча кыймылында туруктуу абалды камсыздайт. Шторонун ылдый түшүшүн бир калыпта камсыз кылган жүк (утяжелитель) бар. Полотно түшүрүлгөн учурда ал проемдун бетине тыгыз жабышат.
Өндүрүштүн минималдуу мөөнөтү
Противодымдуу шторлорго арналган бардык комплект бөлүктөр DoorHan концернинин Москва шаарындагы жеке заводунда өндүрүлөт, бул өндүрүш мөөнөттөрүнүн оптималдуу болушуна кепилдик берет.
Баасын тез эсептөө
Биз кардардын жеке өлчөмдөрү боюнча даярдалган буюмга алдын ала эсептөөнү оперативдүү сунуштайбыз.
ЕАЭБ өлкөлөрүнө жеткирүү
Кеңири дилердик тармак жана өнүккөн логистикалык система ЕАЭБ өлкөлөрүнө продукцияны кыска мөөнөттө жеткирүүгө мүмкүнчүлүк берет.
ISO 9001 сертификаты
DoorHan концернинин бардык заводдору жыл сайын ыктыярдуу түрдө ISO 9001 сапат менеджменти системасы боюнча сертификациядан өтүшөт.
Дизайн
Металл конструкциялардын бетинин түрү
Полотнонун түсү
Металл конструкцияларынын түстөрү
Тегиз
Тегиз
Боз
Боз
Боялбаган цинктелген болот (стандарттуу)
Боялбаган цинктелген болот (стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 9006 (күмүш түстүү)
RAL 9006 (күмүш түстүү)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL түс картасы боюнча стандарттуу эмес түс (кошумча акы менен)
RAL түс картасы боюнча стандарттуу эмес түс (кошумча акы менен)
Комплектация
Базовая комплектация
Дополнительная комплектация

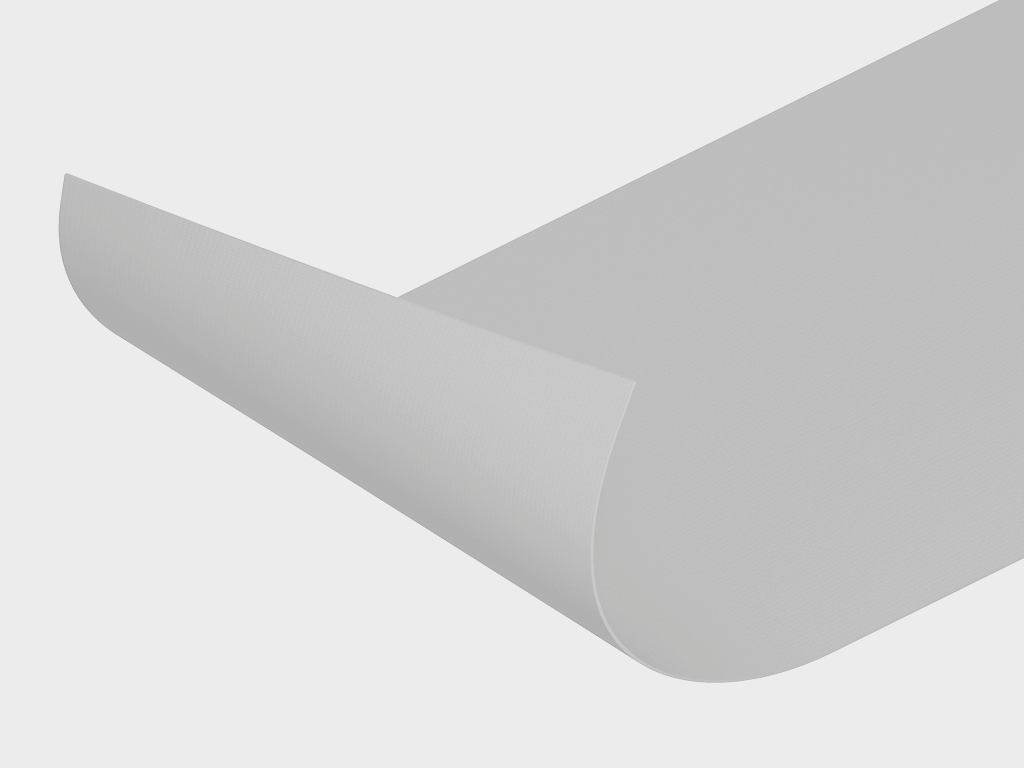

Шторонун полотносу.

Шторонун полотносу.

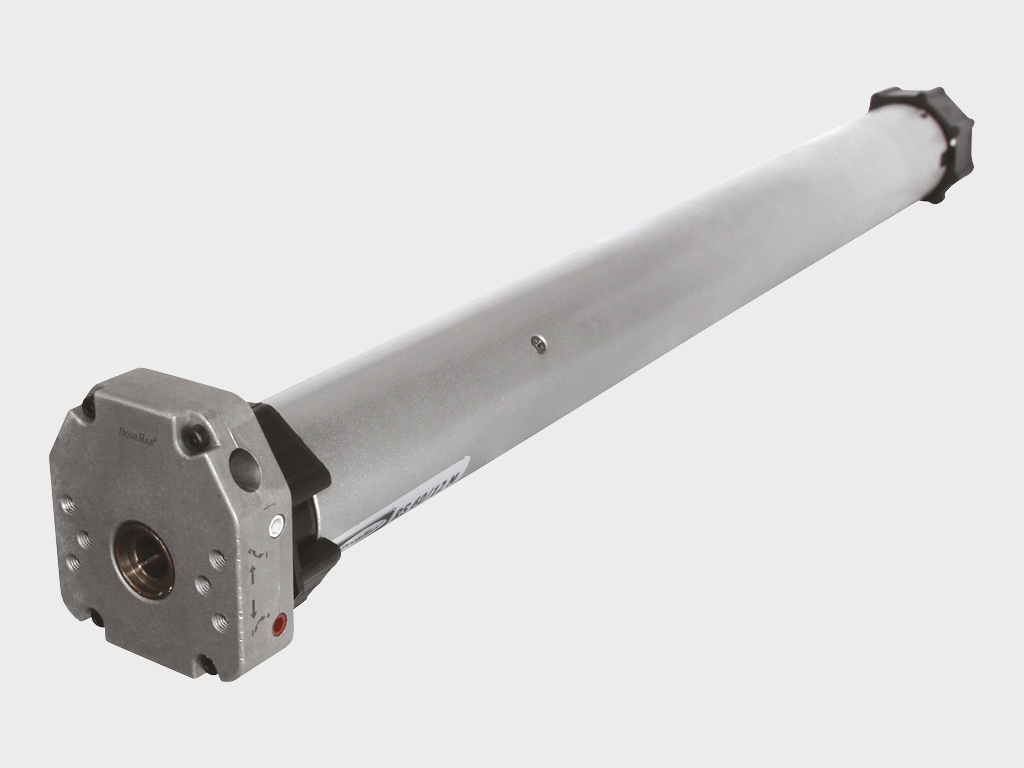

Электрокерүүчү.

Электрокерүүчү.

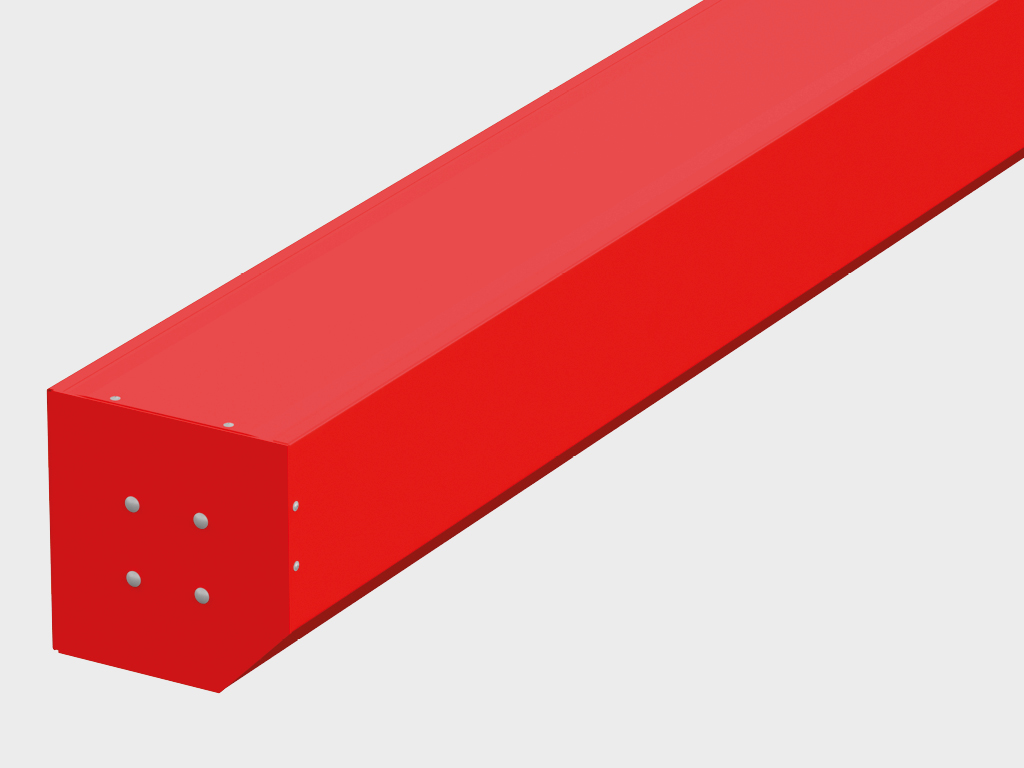

Болот короб.

Болот короб.

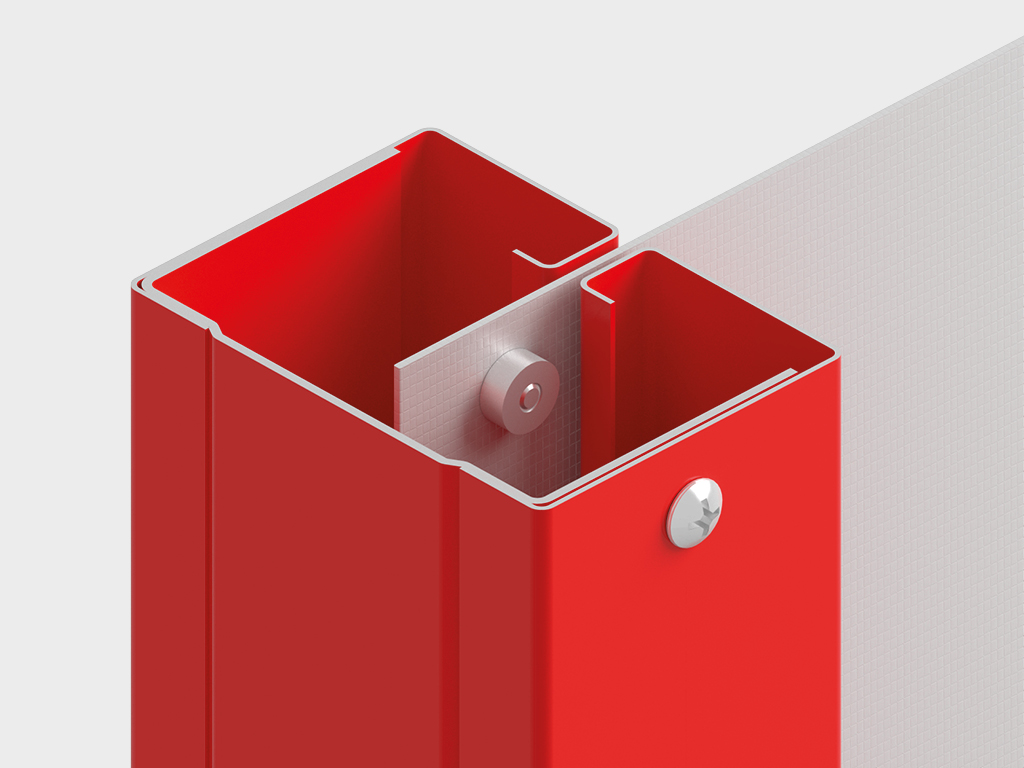

Болот каптал багыттагыч.

Болот каптал багыттагыч.

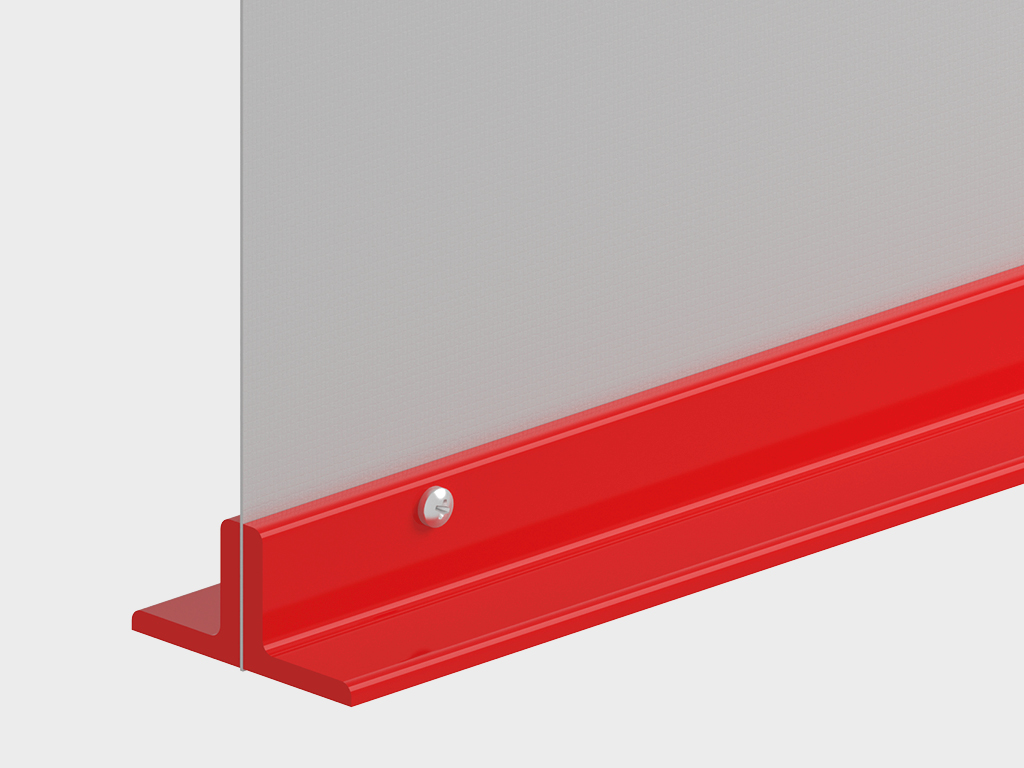

Жүк (утяжелитель).

Жүк (утяжелитель).

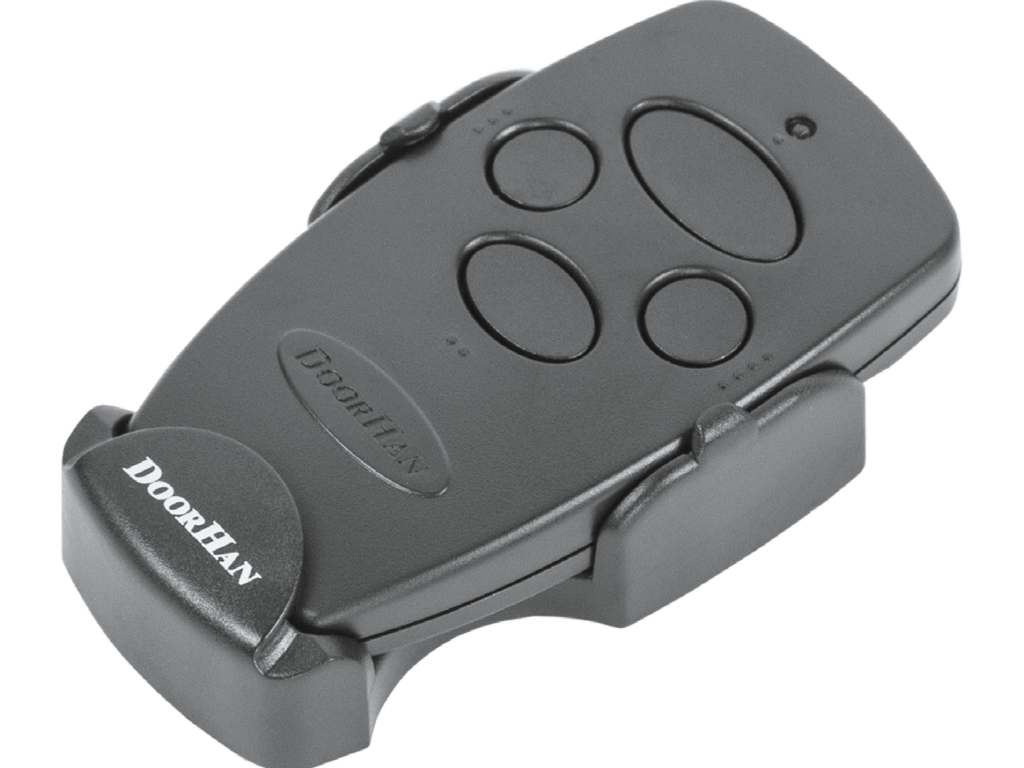

433 МГц жыштыктагы 4-каналдуу пульт (TRANSMITTER 4).

433 МГц жыштыктагы 4-каналдуу пульт (TRANSMITTER 4).

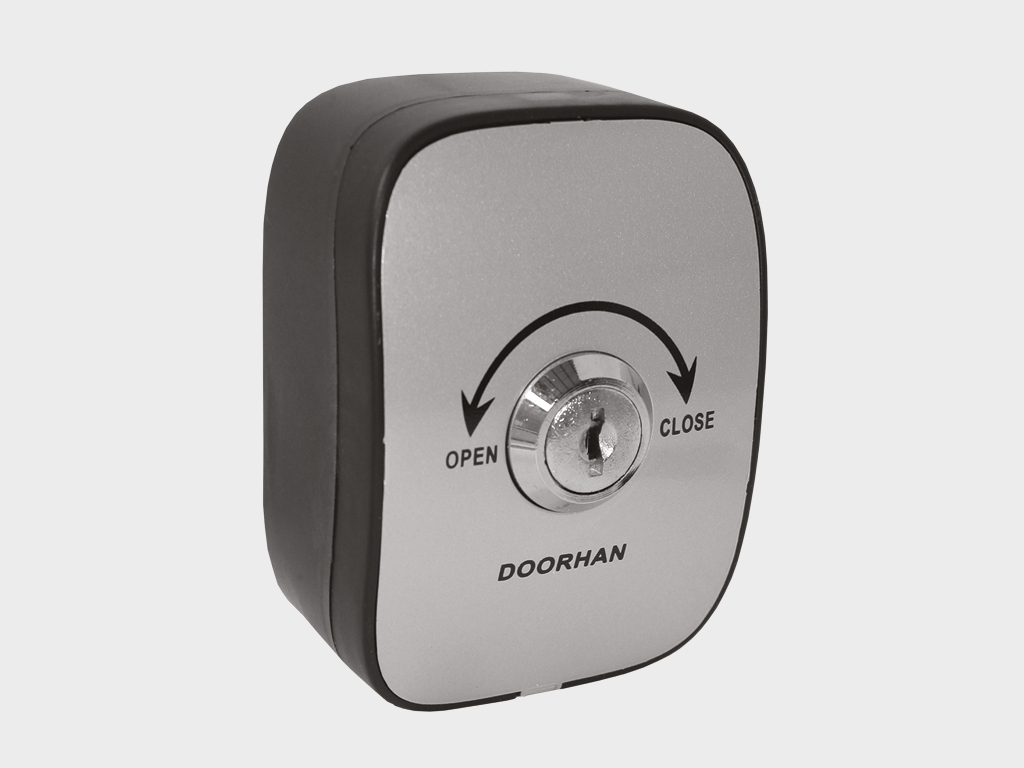

Башкаруу үчүн ачкыч-түймө.

Башкаруу үчүн ачкыч-түймө.

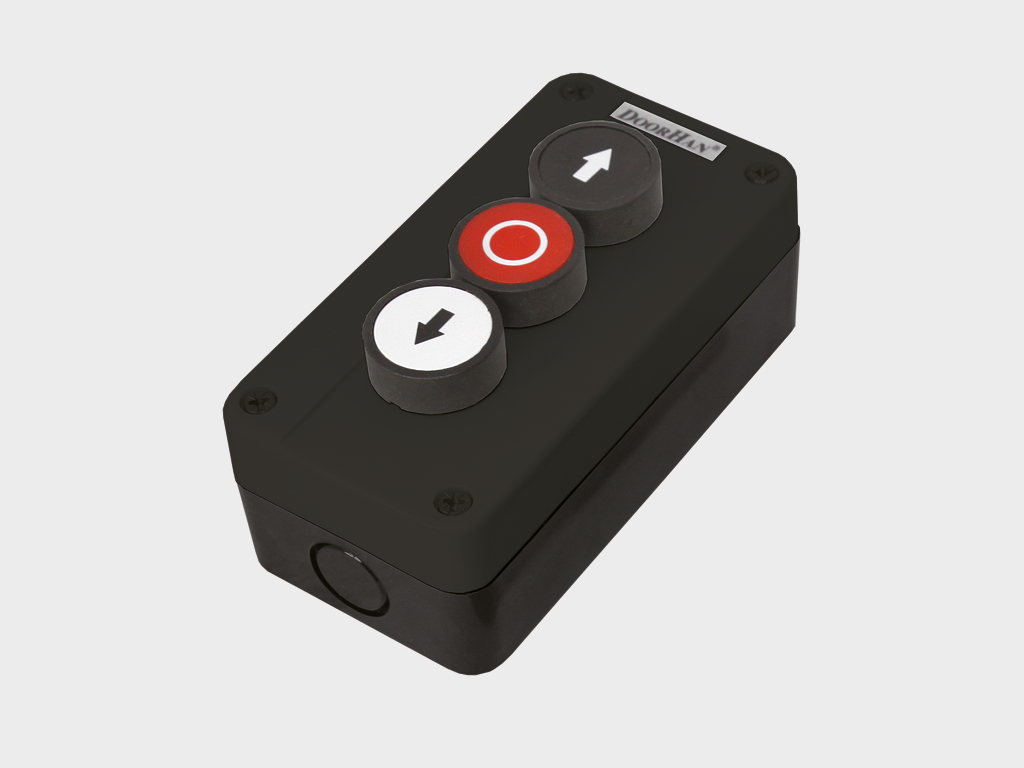

Түймөлүү өчүргүч.

Түймөлүү өчүргүч.

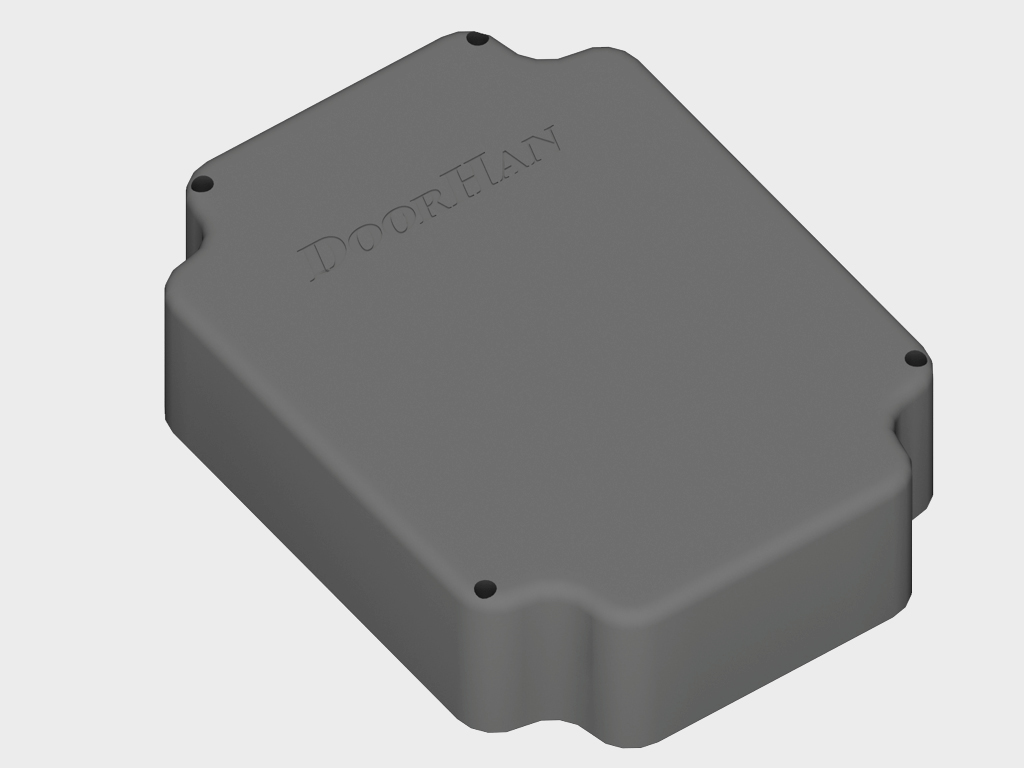

Башкаруу блогу.

Башкаруу блогу.

Техникалык мүнөздөмөлөр

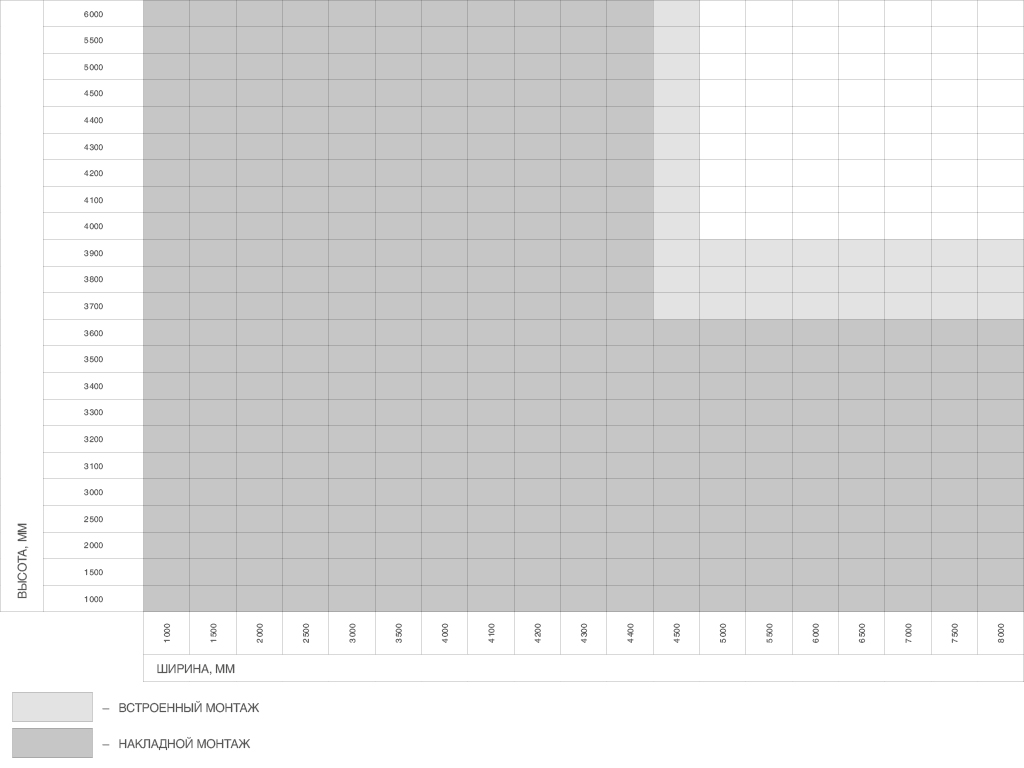

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–6 000 *
Ширина проема, мм
1 000–8 000
Притолока, мм
Тышкы орнотуу — 450дөн баштап (эгерде проемдун бийиктиги 3 600 ммге чейин жана кеңдиги 4 300 ммге чейин болсо); 550дөн баштап (эгерде проемдун бийиктиги 3 600 ммден жогору жана кеңдиги 4 300 ммден жогору болсо); Ичке орнотуу — чектөө жок
Пристенки, мм
Тышкы орнотуу — 150дөн баштап; ичке орнотуу — чектөө жок
* Эгерде кеңдиги 4 300 ммден жогору болсо, 3 600 ммден жогору болгон бийиктик кездеменин салмагына жараша болот

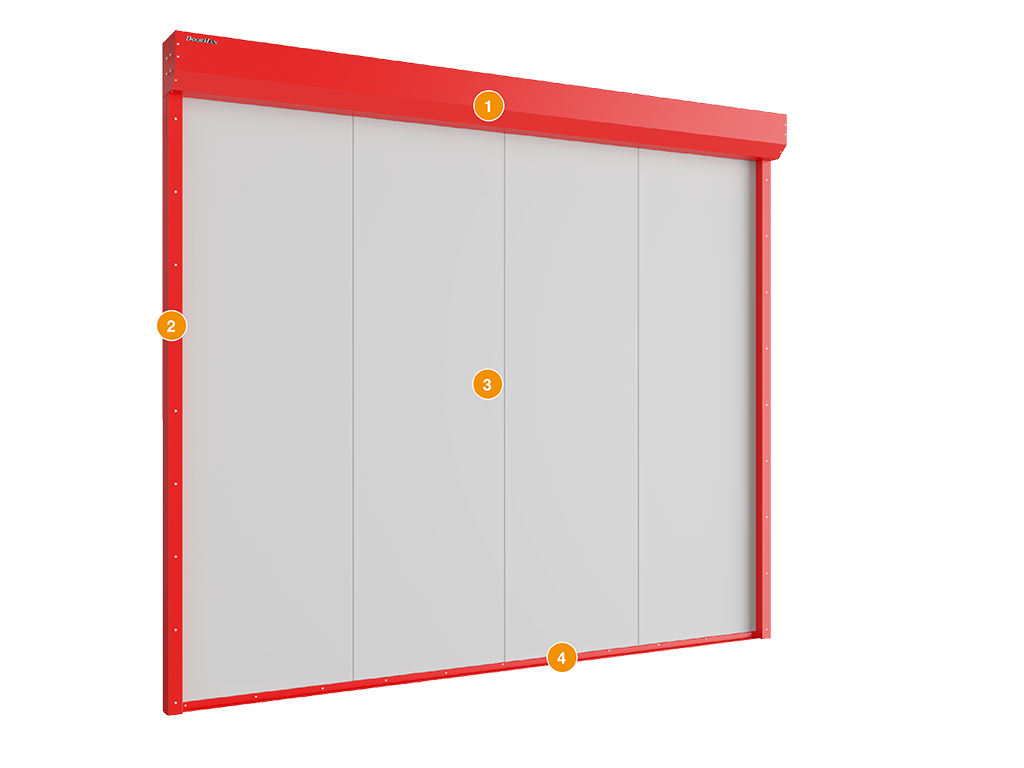

  1. Противодымдуу шторонун конструкциясы:
  2. Болот короб
  3. Болот багыттагыч
  4. Полотно
  5. Жүк (утяжелитель)

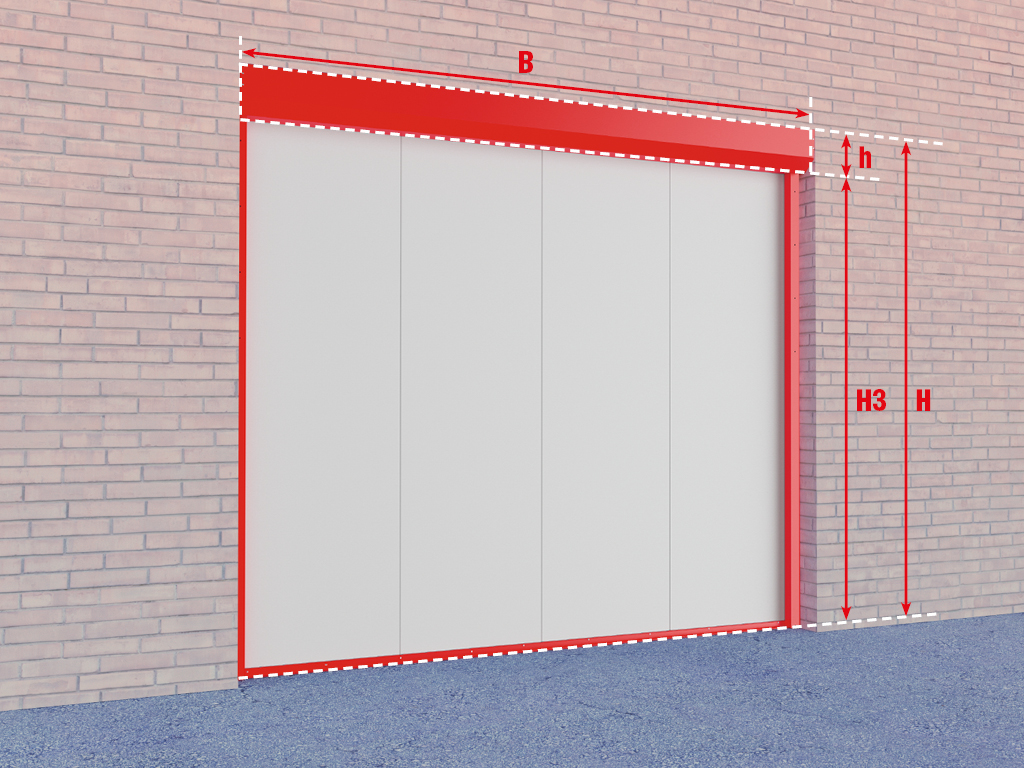

Ичке орнотуу. Негизги өлчөмдөр. Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтаждын жеңил болушун камсыздайт. Бул конструкциянын жардамы менен ар кандай татаал проемдорго жана жетүүсү кыйын жерлерге орнотуу маселелери чечилет.

Ичке орнотуу. Негизги өлчөмдөр. Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтаждын жеңил болушун камсыздайт. Бул конструкциянын жардамы менен ар кандай татаал проемдорго жана жетүүсү кыйын жерлерге орнотуу маселелери чечилет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 200, 300 (конструкциянын өлчөмүнө жараша)

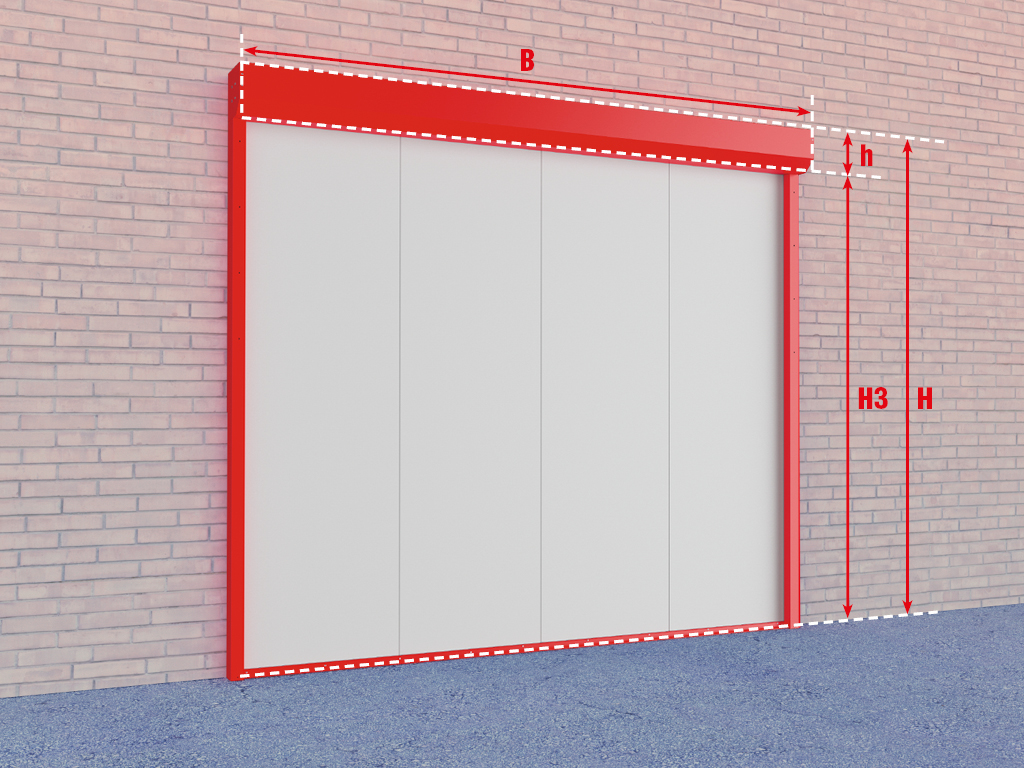

Тышкы орнотуу. Негизги өлчөмдөр.Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтажды жеңилдетет.

Тышкы орнотуу. Негизги өлчөмдөр.Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтажды жеңилдетет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 200, 300 (конструкциянын өлчөмүнө жараша)
Параметр Значение Примечание
Противодымдуу штор E60
Предел огнестойкости, мин Кеминде 60 Толуктуулук чеги
Материал Шыны була кездеме
Толщина, мм Максимум 0,41 Шторонун полотносү
Вес полотна, кг/м² 0,51
Вес ворот в сборе, кг Максимум 28 Минималдуу өлчөмдөгү штор комплекти
Вес ворот в сборе, кг Максимум 225 Максималдуу өлчөмдөгү штор комплекти
Противодымдуу штор E120
Предел огнестойкости, мин Кеминде 120 Толуктуулук чеги
Материал Кремний кычкыл кездеме
Толщина, мм Максимум 0,6 Шторонун полотносү
Вес полотна, кг/м² 0,65
Вес ворот в сборе, кг Максимум 30 Минималдуу өлчөмдөгү штор комплекти
Вес ворот в сборе, кг Максимум 230 Максималдуу өлчөмдөгү штор комплекти

1. Противодымдуу штора интенсивдүү колдонууга арналган эмес (анын колдонулушу өрт кырсыгында, мезгилдик сыноолордо же техникалык тейлөөгө уруксат берилет).

2. Противодымдуу штора бөгөлүүлөрсүз, жана титирөөлөрсүз жумшак иштеши керек.

3. Кырсыкты болтурбоо үчүн штора иштеп жатканда адамдар менен жаныбарлар анын иштөө аймагынан алыс турушу керек.

4. Штора иштеп жатканда проемдо бөгөт салуучу буюмдар болбошу керек.

5. Противодымдуу шторо менен бирге колдонууга арналбаган кошумча жабдууларды орнотуу учурунда өндүрүүчүнүн техникалык кызматына кайрылуу кере

6. Өрт кырсыгында өз функциясын аткарган штора эрте алмаштырылууга тийиш. Бул учурда штора алып салынып, алмаштырылат.

7. Шторонун иштешин туруктуу жана үзгүлтүксүз камсыз кылуу үчүн аны жылына жок дегенде эки ирет техникалык карап чыгуу жана тейлөө керек.

8. Штора иштеп жатканда аны кармап туруу тыюу салынат. Бул жаракатка же конструкциянын бузулушуна алып келиши мүмкүн.

9. Автоматтык шторо башкаруучу жабдууларга (түймөлөргө, пульттарга) балдардын жетишине жол бербеңиз.

10. Автоматтык башкаруу системасын ишенимдүү жана узак мөөнөттүү колдонуу үчүн колдонмо менен кылдат таанышып чыгыңыз.

11. Противодымдуу шторолорду же алардын компоненттерин максатка ылайык колдонбогон учурда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жоопкерчилик тартпайт.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Коробдун таңгактоосу
Длина, мм Коробдун узундугуна жараша болот
Ширина, мм 270 — 200 өлчөмүндөгү короб үчүн; 370 — 300 өлчөмүндөгү короб үчүн
Высота, мм 200 — 200 өлчөмүндөгү короб үчүн; 370 — 300 өлчөмүндөгү короб үчүн
Описание Багыттагычтар менен жүкчөнүн таңгактоосу.Толук узундугу боюнча ВП-пленкага оролот. Пленканын учундагы четтери конверт сыяктуу тыгыз бүктөлүп, тигиштери скотч менен бекитилет. Багыттагычтар менен жүкчө винт түрүндөгү спираль менен толук узундугу боюнча скотч менен оролот. Таңгакталган багыттагычтар менен жүкчөлөр фанерден жасалган жыйноочу кутуга короб менен бирге салынат.
Длина, мм Багыттагычтар менен жүкчөнүн узундугуна жараша болот.
Упаковка в дерево Характеристики упаковки
Описание Куту (фанерадан жасалган)
Длина, мм Эгерде полотнодогу B > полотнодогу H болсо, анда кутунун узундугу L = полотнодогу B + 235; эгерде полотнодогу B < полотнодогу H болсо, анда кутунун узундугу L = полотнодогу H + 85.
Ширина, мм 495 — 200 өлчөмүндөгү короб үчүн; 595 — 300 өлчөмүндөгү короб үчүн
Высота, мм 417 — 200 өлчөмүндөгү короб үчүн; 517 — 300 өлчөмүндөгү короб үчүн
Кошумча сүрөттөмө печать

DoorHan концерни шторлорду жүк ташуучу унаага 2 м кем эмес вилкасы бар авто жүк көтөргүч менен жүктөйт. Сатып алуучу же орноткучу таңгакталган шторлорду көчүрүү үчүн ушундай эле жабдууну камсыздашы керек. Вилка өндүрүүчү тарабынан берилген жыгач паллеттин астына кирип, башка жагынан чыгып турушу керек. Кран же башка көтөрүүчү каражаттар колдонулганда тиешелүү жүк көтөрүмдүүлүгүндөгү стропторду колдонуу сунушталат.

Шторлорду заводдук таңгактоодо горизонталдуу абалда, түз бетинде, өндүрүлгөндөн кийин 6 айдан ашпаган мөөнөттө жабык складдарда же козголоңсуз жабык жайларда сактоо сунушталат. Шторлор түздөн-түз күндүн нурунан, атмосфералык жаан-чачындардан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Подготовка строительного объекта

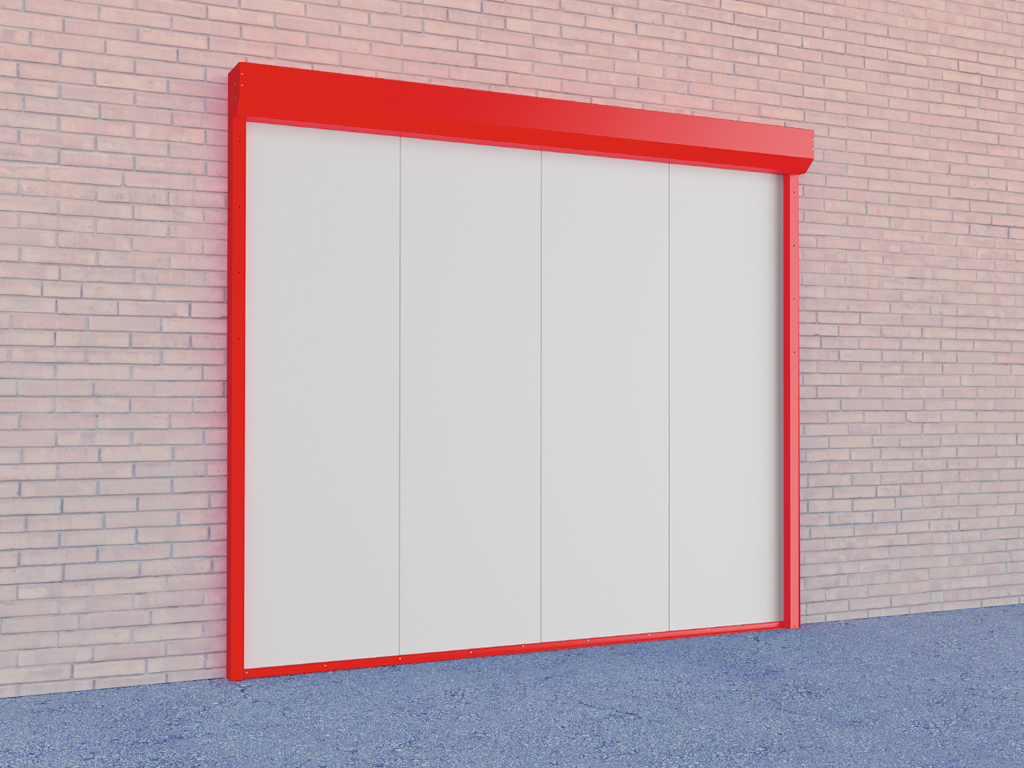

Тышкы орнотуу.
Тышкы орнотуу.

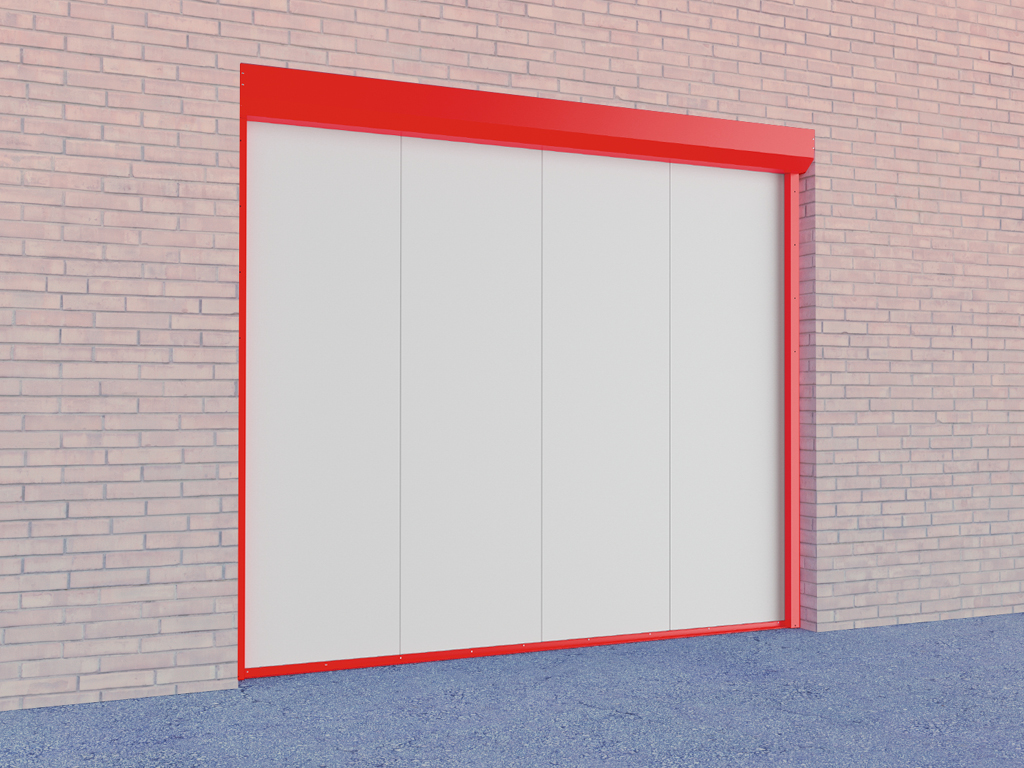

Ичке орнотуу.
Ичке орнотуу.

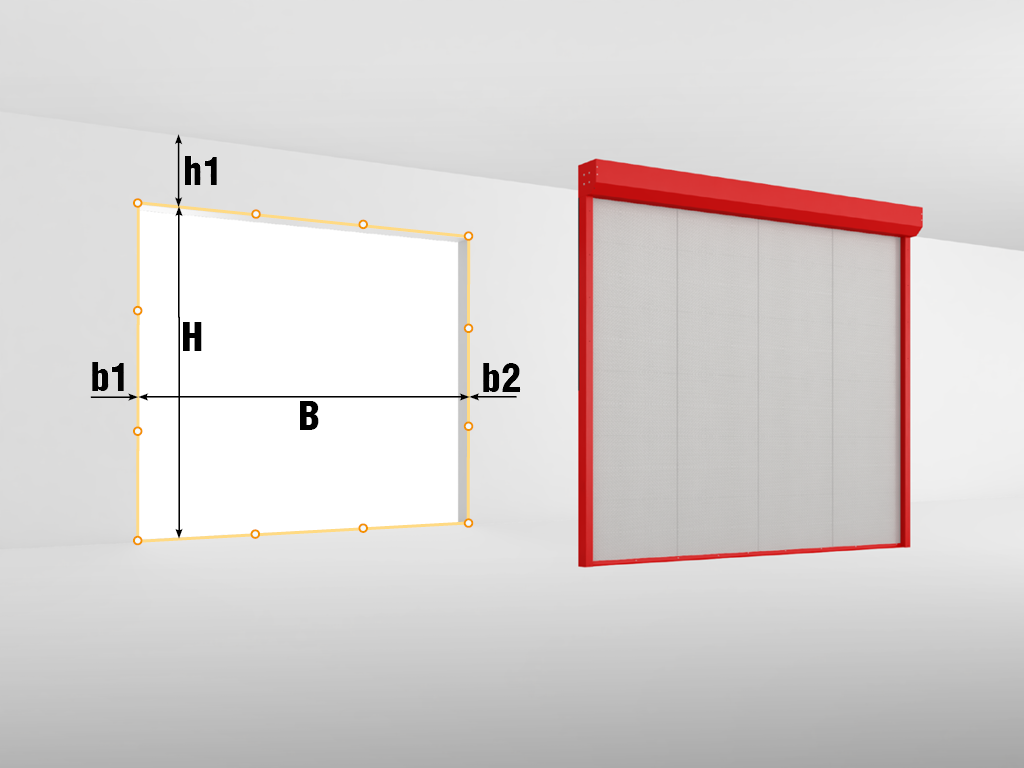

  1. Ар бир өлчөмдү кеминде үч чекиттен (экстремалдык абалдарда жана борбордон) өлчөө зарыл:
  2. H – проемдун бийиктиги (полдон проемдун үстүнкү четине чейинки аралык);
  3. B – проемдун кеңдиги (сол четинен оң четине чейинки аралык);
  4. h1 – үстүнкү боштук (проемдун үстүнкү четинен тоскоолдукка чейинки аралык);
  5. b1/b2 – сол/оң каптал аралык (проемдун четинен тоскоолдукка чейинки аралык).
  6. Тышкы орнотуу учурда: H жана B өлчөмдөрүн өлчөөдө акыркы өлчөм эң чоң мааниде кабыл алынат; h1, b1, b2 өлчөмдөрүн өлчөөдө акыркы өлчөм эң кичине мааниде кабыл алынат. Ичке орнотуу учурда: H жана B өлчөмдөрүн өлчөөдө акыркы өлчөм эң кичине мааниде кабыл алынат; h1, b1, b2 өлчөмдөрүн өлчөөдө акыркы өлчөм эң кичине мааниде кабыл алынат.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Противодымдуу шторону орнотуу жана колдонуу боюнча нускамалар

«DHSCFP E60 противодымдуу шторунун паспорт»

«DHSCFP E120 противодымдуу шторунун паспорт»

Сертификат No EAEC BY/112 02.01. TR043 031.02 00382

Сертификат No EAEC BY/112 02.01. TR043 031.02 00408

DHSCFP Е60. DoorHan маркасындагы Е60 өрттөн коргоочу противодымдуу штора

DHSCFP Е120. DoorHan маркасындагы Е120 өрттөн коргоочу противодымдуу штора

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшүндөгү противодымдуу шторлорго сатып алгандан тартып 1 жылдык иштөө кепилдиги берилет. НАЗАР АУРУУ! DoorHan противодымдуу шторлору интенсивдүү колдонууга арналган эмес (колдонуу өрт кырсыгында, мезгилдик сыноолордо же техникалык тейлөөлөрдө гана уруксат берилет).

Дизайн
Металл конструкциялардын бетинин түрү
Тегиз
Тегиз
Полотнонун түсү
Боз
Боз
Металл конструкцияларынын түстөрү
Боялбаган цинктелген болот (стандарттуу)
Боялбаган цинктелген болот (стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 9006 (күмүш түстүү)
RAL 9006 (күмүш түстүү)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL түс картасы боюнча стандарттуу эмес түс (кошумча акы менен)
RAL түс картасы боюнча стандарттуу эмес түс (кошумча акы менен)
Комплектация
Базовая комплектация
Шторонун полотносу.

Шторонун полотносу.

Электрокерүүчү.

Электрокерүүчү.

Болот короб.

Болот короб.

Болот каптал багыттагыч.

Болот каптал багыттагыч.

Жүк (утяжелитель).

Жүк (утяжелитель).

Дополнительная комплектация
433 МГц жыштыктагы 4-каналдуу пульт (TRANSMITTER 4).

433 МГц жыштыктагы 4-каналдуу пульт (TRANSMITTER 4).

Башкаруу үчүн ачкыч-түймө.

Башкаруу үчүн ачкыч-түймө.

Түймөлүү өчүргүч.

Түймөлүү өчүргүч.

Башкаруу блогу.

Башкаруу блогу.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–6 000 *
Ширина проема, мм
1 000–8 000
Притолока, мм
Тышкы орнотуу — 450дөн баштап (эгерде проемдун бийиктиги 3 600 ммге чейин жана кеңдиги 4 300 ммге чейин болсо); 550дөн баштап (эгерде проемдун бийиктиги 3 600 ммден жогору жана кеңдиги 4 300 ммден жогору болсо); Ичке орнотуу — чектөө жок
Пристенки, мм
Тышкы орнотуу — 150дөн баштап; ичке орнотуу — чектөө жок
* Эгерде кеңдиги 4 300 ммден жогору болсо, 3 600 ммден жогору болгон бийиктик кездеменин салмагына жараша болот
Конструкция
  1. Противодымдуу шторонун конструкциясы:
  2. Болот короб
  3. Болот багыттагыч
  4. Полотно
  5. Жүк (утяжелитель)
Стандартные конструктивные решения

Ичке орнотуу. Негизги өлчөмдөр. Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтаждын жеңил болушун камсыздайт. Бул конструкциянын жардамы менен ар кандай татаал проемдорго жана жетүүсү кыйын жерлерге орнотуу маселелери чечилет.

Ичке орнотуу. Негизги өлчөмдөр. Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтаждын жеңил болушун камсыздайт. Бул конструкциянын жардамы менен ар кандай татаал проемдорго жана жетүүсү кыйын жерлерге орнотуу маселелери чечилет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 200, 300 (конструкциянын өлчөмүнө жараша)
Тышкы орнотуу. Негизги өлчөмдөр.Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтажды жеңилдетет.

Тышкы орнотуу. Негизги өлчөмдөр.Противодымдуу штордун конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен коробко жашырылган. Продукттун техникалык жөнөкөйлүгү монтажды жеңилдетет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 200, 300 (конструкциянын өлчөмүнө жараша)
Технические характеристики
Параметр Значение Примечание
Противодымдуу штор E60
Предел огнестойкости, мин Кеминде 60 Толуктуулук чеги
Материал Шыны була кездеме
Толщина, мм Максимум 0,41 Шторонун полотносү
Вес полотна, кг/м² 0,51
Вес ворот в сборе, кг Максимум 28 Минималдуу өлчөмдөгү штор комплекти
Вес ворот в сборе, кг Максимум 225 Максималдуу өлчөмдөгү штор комплекти
Противодымдуу штор E120
Предел огнестойкости, мин Кеминде 120 Толуктуулук чеги
Материал Кремний кычкыл кездеме
Толщина, мм Максимум 0,6 Шторонун полотносү
Вес полотна, кг/м² 0,65
Вес ворот в сборе, кг Максимум 30 Минималдуу өлчөмдөгү штор комплекти
Вес ворот в сборе, кг Максимум 230 Максималдуу өлчөмдөгү штор комплекти
Условия эксплуатации продукции

1. Противодымдуу штора интенсивдүү колдонууга арналган эмес (анын колдонулушу өрт кырсыгында, мезгилдик сыноолордо же техникалык тейлөөгө уруксат берилет).

2. Противодымдуу штора бөгөлүүлөрсүз, жана титирөөлөрсүз жумшак иштеши керек.

3. Кырсыкты болтурбоо үчүн штора иштеп жатканда адамдар менен жаныбарлар анын иштөө аймагынан алыс турушу керек.

4. Штора иштеп жатканда проемдо бөгөт салуучу буюмдар болбошу керек.

5. Противодымдуу шторо менен бирге колдонууга арналбаган кошумча жабдууларды орнотуу учурунда өндүрүүчүнүн техникалык кызматына кайрылуу кере

6. Өрт кырсыгында өз функциясын аткарган штора эрте алмаштырылууга тийиш. Бул учурда штора алып салынып, алмаштырылат.

7. Шторонун иштешин туруктуу жана үзгүлтүксүз камсыз кылуу үчүн аны жылына жок дегенде эки ирет техникалык карап чыгуу жана тейлөө керек.

8. Штора иштеп жатканда аны кармап туруу тыюу салынат. Бул жаракатка же конструкциянын бузулушуна алып келиши мүмкүн.

9. Автоматтык шторо башкаруучу жабдууларга (түймөлөргө, пульттарга) балдардын жетишине жол бербеңиз.

10. Автоматтык башкаруу системасын ишенимдүү жана узак мөөнөттүү колдонуу үчүн колдонмо менен кылдат таанышып чыгыңыз.

11. Противодымдуу шторолорду же алардын компоненттерин максатка ылайык колдонбогон учурда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жоопкерчилик тартпайт.

Упаковка
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Коробдун таңгактоосу
Длина, мм Коробдун узундугуна жараша болот
Ширина, мм 270 — 200 өлчөмүндөгү короб үчүн; 370 — 300 өлчөмүндөгү короб үчүн
Высота, мм 200 — 200 өлчөмүндөгү короб үчүн; 370 — 300 өлчөмүндөгү короб үчүн
Описание Багыттагычтар менен жүкчөнүн таңгактоосу.Толук узундугу боюнча ВП-пленкага оролот. Пленканын учундагы четтери конверт сыяктуу тыгыз бүктөлүп, тигиштери скотч менен бекитилет. Багыттагычтар менен жүкчө винт түрүндөгү спираль менен толук узундугу боюнча скотч менен оролот. Таңгакталган багыттагычтар менен жүкчөлөр фанерден жасалган жыйноочу кутуга короб менен бирге салынат.
Длина, мм Багыттагычтар менен жүкчөнүн узундугуна жараша болот.
Упаковка в дерево Характеристики упаковки
Описание Куту (фанерадан жасалган)
Длина, мм Эгерде полотнодогу B > полотнодогу H болсо, анда кутунун узундугу L = полотнодогу B + 235; эгерде полотнодогу B < полотнодогу H болсо, анда кутунун узундугу L = полотнодогу H + 85.
Ширина, мм 495 — 200 өлчөмүндөгү короб үчүн; 595 — 300 өлчөмүндөгү короб үчүн
Высота, мм 417 — 200 өлчөмүндөгү короб үчүн; 517 — 300 өлчөмүндөгү короб үчүн
Кошумча сүрөттөмө

DoorHan концерни шторлорду жүк ташуучу унаага 2 м кем эмес вилкасы бар авто жүк көтөргүч менен жүктөйт. Сатып алуучу же орноткучу таңгакталган шторлорду көчүрүү үчүн ушундай эле жабдууну камсыздашы керек. Вилка өндүрүүчү тарабынан берилген жыгач паллеттин астына кирип, башка жагынан чыгып турушу керек. Кран же башка көтөрүүчү каражаттар колдонулганда тиешелүү жүк көтөрүмдүүлүгүндөгү стропторду колдонуу сунушталат.

Шторлорду заводдук таңгактоодо горизонталдуу абалда, түз бетинде, өндүрүлгөндөн кийин 6 айдан ашпаган мөөнөттө жабык складдарда же козголоңсуз жабык жайларда сактоо сунушталат. Шторлор түздөн-түз күндүн нурунан, атмосфералык жаан-чачындардан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Тышкы орнотуу.
Тышкы орнотуу.
Ичке орнотуу.
Ичке орнотуу.
Подготовка строительного объекта
  1. Ар бир өлчөмдү кеминде үч чекиттен (экстремалдык абалдарда жана борбордон) өлчөө зарыл:
  2. H – проемдун бийиктиги (полдон проемдун үстүнкү четине чейинки аралык);
  3. B – проемдун кеңдиги (сол четинен оң четине чейинки аралык);
  4. h1 – үстүнкү боштук (проемдун үстүнкү четинен тоскоолдукка чейинки аралык);
  5. b1/b2 – сол/оң каптал аралык (проемдун четинен тоскоолдукка чейинки аралык).
  6. Тышкы орнотуу учурда: H жана B өлчөмдөрүн өлчөөдө акыркы өлчөм эң чоң мааниде кабыл алынат; h1, b1, b2 өлчөмдөрүн өлчөөдө акыркы өлчөм эң кичине мааниде кабыл алынат. Ичке орнотуу учурда: H жана B өлчөмдөрүн өлчөөдө акыркы өлчөм эң кичине мааниде кабыл алынат; h1, b1, b2 өлчөмдөрүн өлчөөдө акыркы өлчөм эң кичине мааниде кабыл алынат.
Кепилдик милдеттенмелери

DoorHan концернинин өндүрүшүндөгү противодымдуу шторлорго сатып алгандан тартып 1 жылдык иштөө кепилдиги берилет. НАЗАР АУРУУ! DoorHan противодымдуу шторлору интенсивдүү колдонууга арналган эмес (колдонуу өрт кырсыгында, мезгилдик сыноолордо же техникалык тейлөөлөрдө гана уруксат берилет).
