SPEEDROLL SDI сериясындагы ылдам рулондуу дарбазалар ар кандай колдонуудагы (өнөр жай, кампалык, соода ж.б.) имараттардын ички ачылыштарына орнотулуп, микроклиматты изоляциялоо жана сактоо максатында иштелип чыккан.

Зона применения:

Кампа комплекселери. Өндүрүш жайлары

монтаж менен заказ берүү

Артыкчылыктар

Жогорку ылдамдыктагы дарбазалар

Ачылыштын жогорку ылдамдыгы — 2,0 м/с чейин.

Автоматташтыруу мүмкүнчүлүгү

Өзү чыгарган ишенимдүү автоматика.

Кошумча опциялар

Ар кандай кошумча жабдууларды орнотуу мүмкүнчүлүгү: фотоэлементтер, ачкыч-түймө, кыймылдаткыч жана турактарды жылытуу системасы жана башка.

Музга туруктуулук

Төмөн температураларда туруктуу иштөө.

Жогорку ылдамдыктагы дарбазалар

Ачылыштын жогорку ылдамдыгы — 2,0 м/с чейин.

Автоматташтыруу мүмкүнчүлүгү

Өзү чыгарган ишенимдүү автоматика.

Кошумча опциялар

Музга туруктуулук

Төмөн температураларда туруктуу иштөө.

Дизайн

Чек менен жабылган материалдын түстөрү

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүш түстөгү)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (күжүрмөн кызгылт сары)

Комплектация

Базовая комплектация

Дополнительная комплектация

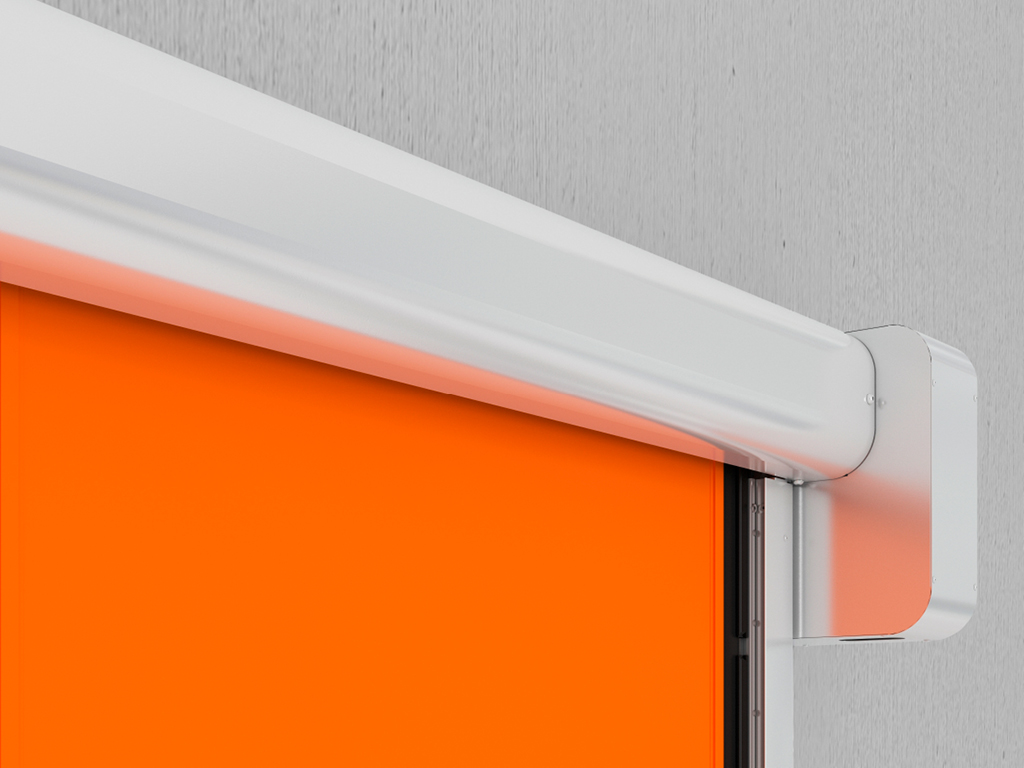

Турук жана корпустар цинктелген болоттон жасалган.

Вал цинктелген болоттон, диаметри 90/130 мм.

Жол көрсөтүүчүлөр экструзияланган полиэтиленден жасалган.

Полотно көзгө көрүнбөгөн, армирленген ПВХ материалынан, тыгыздыгы 900–1 200 г/м².

Жыштык өзгөрткүчү бар башкаруу блогу болоттон жасалган боёкчо корпусунда, өлчөмү 300 × 400 × 150 мм; коргоо классы – IP54.

Фотоэлементтер полдон 500 мм бийиктикке орнотулат, ошондой эле туура эмес ачылууну аныктоо үчүн бокал стойкаларынын жогорку чекиттеринде жайгаштырылат.

Чыгарма фотоэлементтер жана сигнал лампалары стойкаларда орнотулат.

Жетектөө жана стойкалардын ысытуу системасы.

Жабылып жатканда, сезгич төмөнкү кромканын тоскоолдукка тийиши учурунда сенсордон радиоканал аркылуу башкаруу блогуна дарбаза ачуу үчүн сигнал жөнөтүлөт.

Артикул «Transmitter 4». TRANSMITTER 4 пульту — DoorHan компаниясынын төрт автоматташтырылган түзүлүшүн же башка өндүрүүчүлөрдүн автоматикасын, DoorHan радиокабылдагычына туташкан түзмөктү алыстан башкарууга арналган.

Артикул «DHRE-1». DHRE-1 — тышкы бирканалдуу кабылдагыч, 433 МГц жыштыгында радиосигнал кабыл алууга арналган.

Артикул «DHRE-mini». Тышкы бирканалдуу компакттуу кабылдагыч, 433 МГц жыштыгында радиосигналды кабыл алат, туташтыруу үчүн зымдары бар.

Артикул «AD-06». Электроприводдорду автоматтык башкарууга арналган кыймыл сенсору.

Артикул «147-3750». PA — өнөр жай дарбазаларын жана башка түзүлүштөрдү башкаруу үчүн универсалдуу радар. Радар корпусу алюминий эритмесинен жасалган. Эки диапазондо аныктоо мүмкүнчүлүгү бар. Мобилдик тиркеме аркылуу орнотуу. Аныктоо бийиктиги: 2ден 6 метрге чейин (стандарт); 10 метрге чейин (X варианты). Бурчту узун багытта 0°дөн 90°гө чейин жөндөө.

Артикул «147-3751». PRO BT — адамдарды жана транспорт каражаттарын таануу функциясы бар радар, өнөр жай дарбазаларын жана башка түзүлүштөрдү башкарууда колдонулат. Транспорт каражаттары менен жөө адамдарды айырмалап, узун жана туура багыттагы кыймылды аныктайт. Мобилдик тиркеме аркылуу орнотуу. Аныктоо бийиктиги: 3төн 7 метрге чейин. Бурчту узун багытта 0°дөн 180°ге чейин жөндөө.

Артикул «HSD1800». Радар датчигин дарбазанын вал кутусунун үстүнө орнотуу үчүн кронштейн.

Артикул «KEYSWITCH_N». Ключ-түймө — автоматташтырылган системаны башкаруу блогуна башкаруу командасын берүү үчүн колдонулат, ал дарбазаны ачат, токтотот жана жабат.

Артикул «PHOTOCELL-N». Фотоэлементтер — бул коопсуздук түзүлүшү, инфракызыл бергич жана кабылдагычтан турат, дарбазанын ачык жайына орнотулат. Инфракызыл нур кесилишинде башкаруу блогуна тоскоолдук пайда болгондугу тууралуу сигнал келет, автоматтык система белгиленген логикага ылайык реакция жасайт — дарбаза токтойт же кайра ачылат. Фотоэлементтердин иш радиусу — 20 метрге чейин.

Артикул «DKH009». Жылма дарбазаларды башкаруу үчүн чоң баскыч

Артикул «LAMP-PRO». Сигналдык чырак дарбазанын кыймылы башталганда эскертет жана бардык кыймыл циклы бою иштейт.

Артикул «LOOP1». Бирканалдуу магниттик шакек детектору LOOP1. Артикул «LOOP2». Экиканалдуу магниттик шакек детектору LOOP2. Детекторлор шлагбаумдарды, дарбазаларды жана паркинг системаларын башкарууга арналган. Бирканалдуу детектор бир транспорт агымын көзөмөлдөп, башкарууга ылайык; экиканалдуу — эки транспорт агымын башкарууга же автоунаалардын агым багытын аныктоого арналган.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

1 200–5 700

Высота проема, мм

1 800–5 800

Притолока, мм

450дөн баштап

Пристенки, мм

225тен

Электр кыймылдаткычы
Вал
Вал кутучасы
Дарбазанын челеги
Ачык вставка (терезе/панел)
Турак
Челекти жылдыруучу багыттагыч
Челекти төмөнкү четтери
Фотоэлемент
Башкаруу блогу

Жанынан кыймылдаткыч орнотуу.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–5 700
H, мм Высота проема	1 800–5 800

Алдыңкы кыймылдаткыч орнотуу.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–5 700
H, мм Высота проема	1 800–5 800

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS1 (82ге чейин)	Дарбазалар үчүн 6 000 × 6 000 мм
Ветровая нагрузка, км/ч	CLASS2 (90го чейин)	Дарбазалар үчүн 5 000 × 5 000 мм
Ветровая нагрузка, км/ч	CLASS3 (120га чейин)	Дарбазалар үчүн 3 000 × 3 000 мм
Скорость открывания, м/с	2,0	Дарбазалар 3 000 × 3 000 мм чейин
Скорость открывания, м/с	1,5	Дарбазалар 5 000 × 5 000 мм чейин
Скорость открывания, м/с	1,0	Дарбазалар 6 000 × 6 000 мм чейин
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	-30…+50	Эксплуатациялоо температурасы -16…-30 °С режиминде дарбазанын конструкциясында полотнодогу арматура жок, ошондой эле тунук секцияларды орнотуу мүмкүн эмес; «Коопсуздук профили» опциясы жеткиликтүү эмес
Мощность, Вт	1 500
Класс защиты IP	IP54	Акыркы абалдар энкодер менен көзөмөлдөнөт
Напряжение питания, В	220 В / 50 Гц	Бир фазалуу
Напряжение питания, В	380 В / 50 Гц	Үч фазалуу
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Эксплуатация шарттарына жараша

Желге туруктуу каршылык көрсөтүү SpeedRoll сериясынан болгон дарбазалар жабык абалда турганда эсептелген. Дарбазалар төмөнкүдөй шарттарда колдонулбайт: жаратылыштык же техногендик факторлордон улам желдин туруктуу эмес жана күчтүү жүктөлүшү бар жерлерде, мисалы — деңиз жээгинде же тоолордо жайгашкан имараттарда; көп деңгээлдүү, жылытуучу жер алдындагы унаа токтотуучу жайларда, көп кире-чыгуулары бар; күчтүү желдетүү системалары бар өндүрүш жайларында; көп дарбаза ачык жайлары бар, татаал конфигурациядагы имараттарда, бул жерде күчтүү сквозняктар болушу мүмкүн. Жогорудагы бир же бир нече факторлор бар болсо, SpeedFold сериясынын дарбазаларын же HSSD сериясынын спиралдык дарбазаларын колдонуу сунушталат.

Дарбазалардын иштешин ишенимдүү жана үзгүлтүксүз камсыз кылуу үчүн техникалык кароолорду жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

Дарбазаларды кол менен ачуу жана жабуу атайын кутуча менен жүргүзүлөт.

Дарбазаларды соккуга учуратпоо жана эркин ачылып-жабылышына тоскоол болбоо керек.

ПВХ материалындагы багыттоочу жолдордун булганышына жол бербеңиз.

Дарбаза ачылып-жабылып жатканда өтмөктө болууга тыюу салынат, бул жаракаттан сактануу үчүн.

Дарбаза ачылып-жабылып жатканда өтмөктө чет жактан таштар же башка предметтер болбогонуна көз салуу зарыл.

Накталанган авариялык шарттарда, мисалы, унаа дарбазага кокустан урунганда, полотнону багыттоочу жолдордон чыгарып салуу функциясы иштейт; бирок бул функция полотнону багыттоочудан атайлап жана системалуу түрдө чыгарып салууга арналган эмес. Функциянын иштеши полотнодо орнотулган “зиппердин” пластикалык багыттоочулардан чыгышы мүмкүнчүлүгү менен камсыздалат. Бул функцияны колдонуунун ишенимдүүлүгү полотнодогу жана системанын элементтериндеги компоненттердин чыңалуусун ашып кеткен соккуларда камсыз кыла албайт. Мисалы, полотного жогорку ылдамдыкта урунганда, очук заттар менен соккулар болгондо, же жүктөгүч вилаларынын жогорку бөлүгүнө урунганда ж.б.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчак пленка, пенопласт, жыгач поддон, жыгач брустар
Длина, мм	Дарбазанын курамдык бөлүктөрүнүн узундугуна көз каранды
Ширина, мм	640–705
Высота, мм	480–730

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу транспортко жүктөө ишин гидравликалык көтөргүч кран же минималдуу 2 метрлик вилкасы бар автоунаа жүк көтөргүч менен жүзөгө ашырат. Кардар же монтаждоочу таңгакталган дарбазаларды жылдыруу үчүн ушундай эле жабдууну камсыздашы керек. Вилка өндүрүүчү тарабынан берилген жыгач палеттин астына кирип, экинчи жагынан чыгып турушу керек. Кран же башка көтөрүүчү каражат колдонулганда тиешелүү жүк көтөрүүчү тросту колдонуу сунушталат.

Муздаткыч камералардын ичинде дарбаза колдонулганда валдын капкагы орнотулбайт.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Жылма дарбазалардын сырттан орнотуу (накладной монтаж).

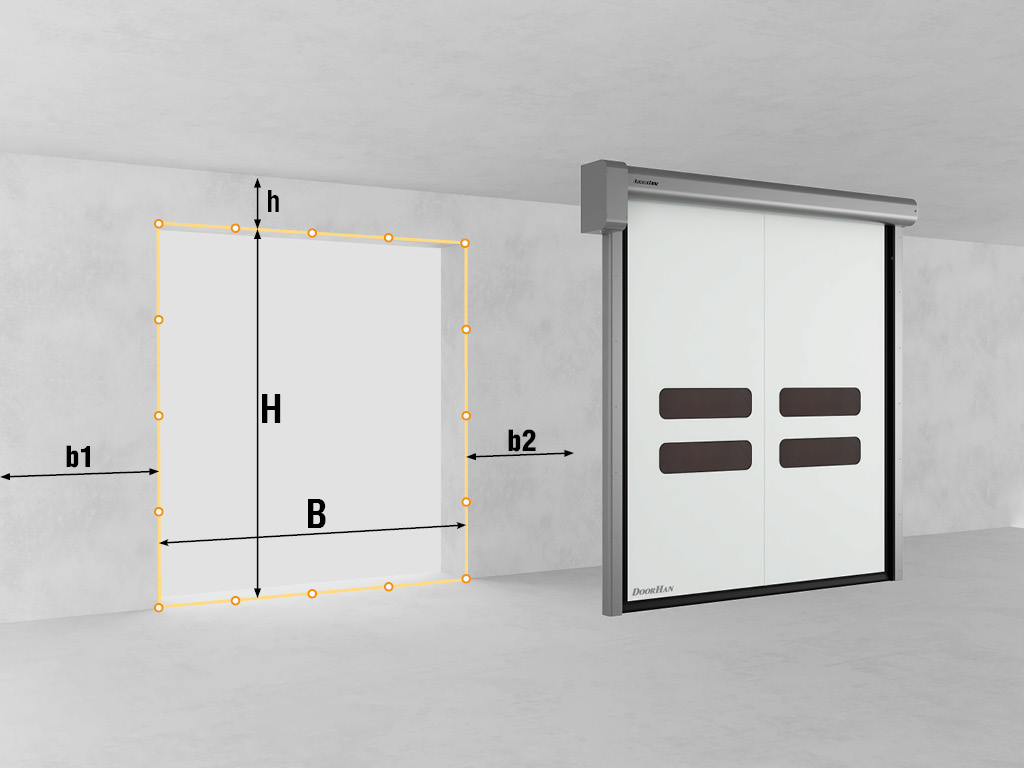

Бардык өлчөмдөр ички жайда жүргүзүлөт. Ар бир өлчөмдү кеминде үч чекиттен өлчөө зарыл (чек жагында жана ортосунда).
