SHAFT-30 IP65 жана SHAFT-60 IP65 валдык түрүндөгү электромеханикалык приводдору жогорку, вертикалдуу жана ийилген көтөрүлүү түрүнө ээ өнөр жайлык секциялык эшиктерди автоматташтыруу үчүн ылайыкташтырылган.

Зона применения:

Жеке турак жайлар

Стандарттуу, жогорку жана вертикалдуу көтөрүлүү түрүнө ээ гараждык секциялык эшиктерди автоматташтыруу.

Паркингдер

Паркинг аймактарына кирүүнү чектеген өнөр жай секциялык эшиктерди автоматташтыруу.

Авто жууучу жайлар, тейлөө станциялары

Жогорку коргоо деңгээли (IP65) бул кыймылдаткычтарды жогорку нымдуулукка жана чаңга туруштук бере турган жайларда орнотууга мүмкүнчүлүк берет.

Жүк сактоочу комплекстер

Жүк түшүрүү-жүктөө зоналарынын ачык жерлерин жаап турган өнөр жай эшиктерин автоматташтыруу.

монтаж менен заказ берүү

Артыкчылыктар

Ашыкча кырдаалда эшиктерди кол менен башкаруу

Ишенимдүү авариялык башкаруу: редуктордун чынжыры жогорку сапаттагы болоттон жасалган, цинктелген катмар 12 мкмдан ашык жана ширетилген шакекчелер менен.

Светофорду туташтыруу мүмкүнчүлүгү

Приводдо светофорду кошумча башкаруу блогу колдонбостон туташтыруу үчүн өзүнчө клемма каралган.

Эшиктерди так токтотуу

Эшиктерди акыркы абалдарда так токтотууну камтыйт кулачок түрүндөгү концевой өчүргүчтөр.

Жөнөкөй монтаж

Ичке орнотулган башкаруу блогу менен привод компакттык өлчөмгө ээ болуп, анын монтажын жана жөндөөнү олуттуу жеңилдетет.

Ашыкча кырдаалда эшиктерди кол менен башкаруу

Светофорду туташтыруу мүмкүнчүлүгү

Приводдо светофорду кошумча башкаруу блогу колдонбостон туташтыруу үчүн өзүнчө клемма каралган.

Эшиктерди так токтотуу

Эшиктерди акыркы абалдарда так токтотууну камтыйт кулачок түрүндөгү концевой өчүргүчтөр.

Жөнөкөй монтаж

Дизайн

Таблица

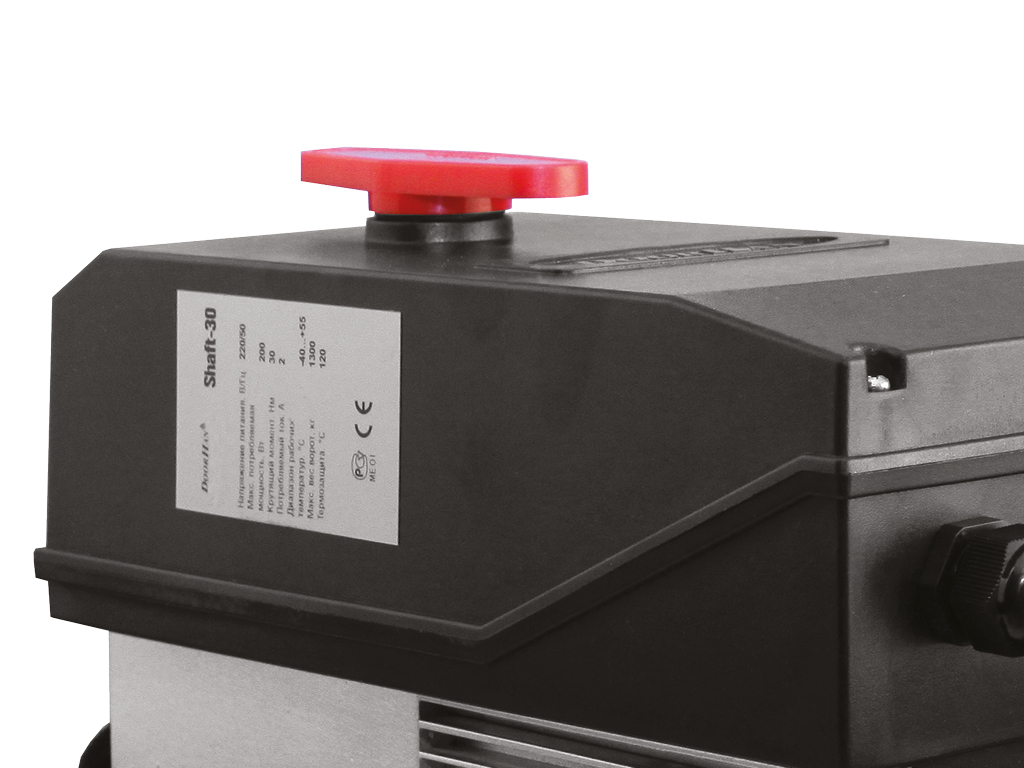

Редукторду ачуу рычагы

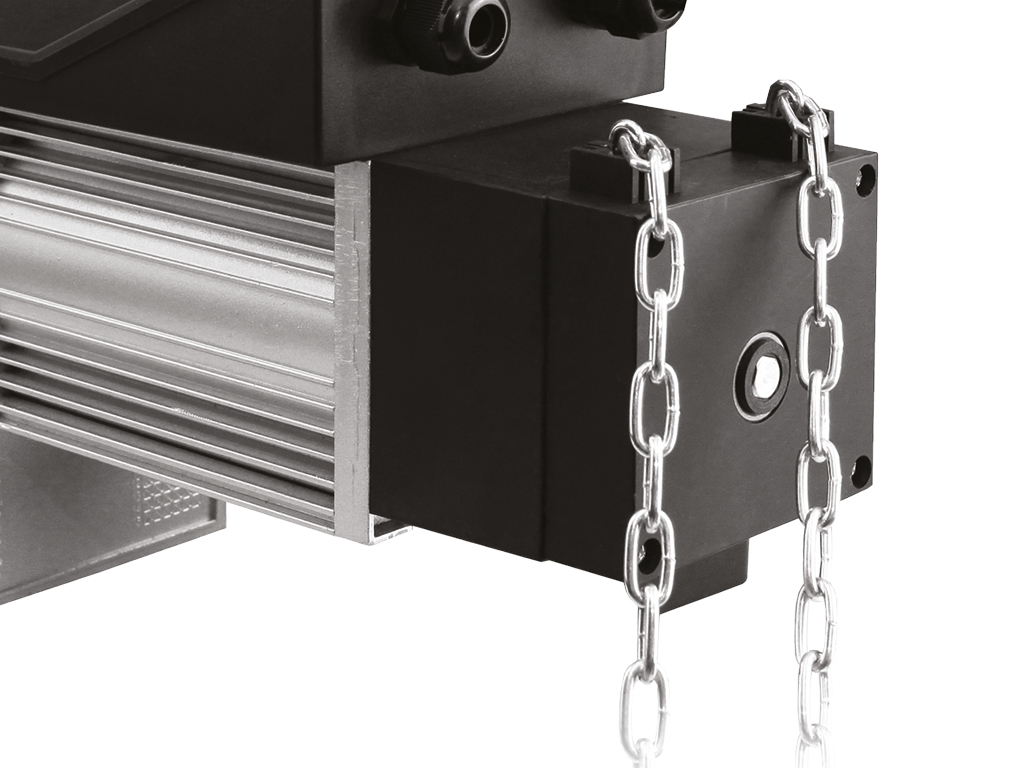

Чынжыр редуктору

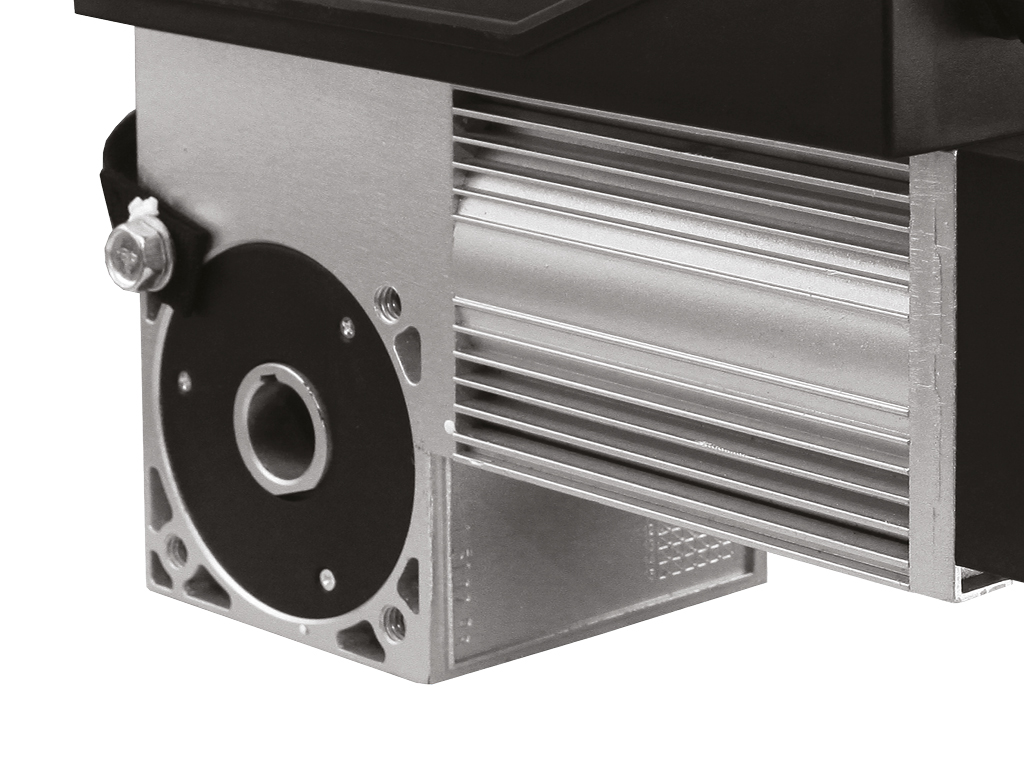

Металл корпусунун радиаторлору

Комплектация

Базовая комплектация

Дополнительная комплектация

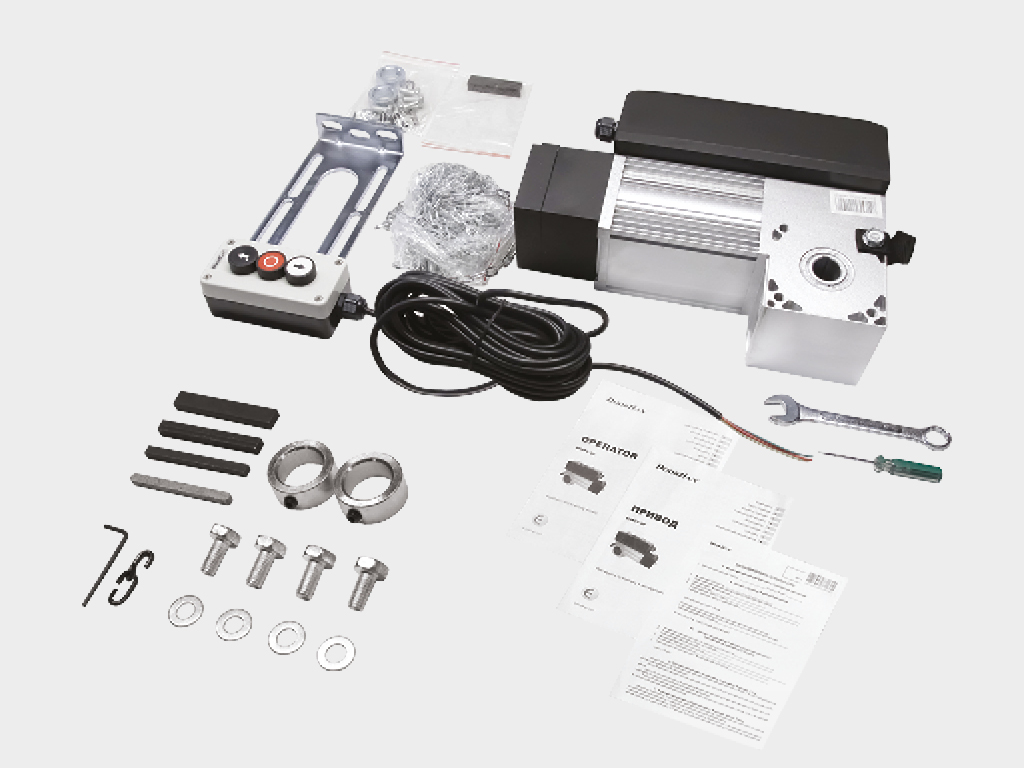

Электропривод, үч позициялуу башкаруу посту, стопордук шакектер, монтаждык жабдуулар.

Коопсуздук фотобериктери PHOTOCELL-N, инфракызыл берүүчү жана кабылдагычтан турат.

Сымсыз коопсуздук фотобериктери PHOTOCELL-PRO, асимметриялык проемдор үчүн бурулуучу платасы менен, инфракызыл берүүчү жана кабылдагычтан турат.

WI-FI модулу электроприводдорду сымсыз башкаруу (NO сигнал чыгаруусу) үчүн.

GSM модулу мобилдик телефон аркылуу сигнал кабыл алып, электроприводду же шлагбаумду иштетүү буйругун берүү үчүн.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары 2021-жылдан тартып DoorHan автоматизациясынын бардык түрлөрүн алыстан башкаруу үчүн арналган. Радиокабылдагычта эки эс тутум ячейкасын ээлейт. Бул пульттар менен беш/он беш түзмөктү бир убакта же өзүнчө башкарууга болот.

COMMAND-433 сымсыз кнопка эки автоматтык түзмөктү алыстан башкаруу үчүн. Пультту унаанын күн коргочко панелине же дубалга бекитүү үчүн ыңгайлуу кронштейни бар.

SWITCH баскычтык өчүргүч, башкаруу буйругун приводдун башкаруу блокко берүү үчүн кайтуу механизмине ээ.

KEYPAD коддук клавиатура, орнотулган же тышкы DoorHan кабылдагычы менен жабдылган ворота электроприводун алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-кнопка, ачкычты буруунун жардамы менен автоматтык системаны башкаруу буйругун берүү үчүн.

KEYCODE антивандалдык коддук клавиатура, автоматтык түзмөктү башкаруу үчүн. Тышкы баскыч панел катары же прокси-карталарды окуучу түзмөк катары колдонулушу мүмкүн.

DHRE-1 тышкы радиокабылдагыч, башка өндүрүүчүлөрдүн автоматизациясын DoorHan пульту аркылуу башкаруу үчүн.

LAMP-PRO сигналдык LED лампасы, антеннасы менен ворота кыймылын кабарлоо үчүн.

TL-LED светофору, автоматтык түзмөктөрдү коопсуз колдонуу үчүн, кирүүнү чектегенде.

SIRENA сиренасы, ворота кыймылын үн аркылуу кабарлоо үчүн.

DH-SENSOR-KIT коопсуздук кыры, секциялык автоматтык вороталарды коопсуз колдонуу үчүн.

BUTTON2K үч позициялуу башкаруу посту ачкыч менен, ворота ачуу/жабуу үчүн, стационардык орнотулат.

BUTTON3 үч позициялуу башкаруу посту, ворота ачуу/жабуу үчүн, стационардык орнотулат.

Техникалык мүнөздөмөлөр

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

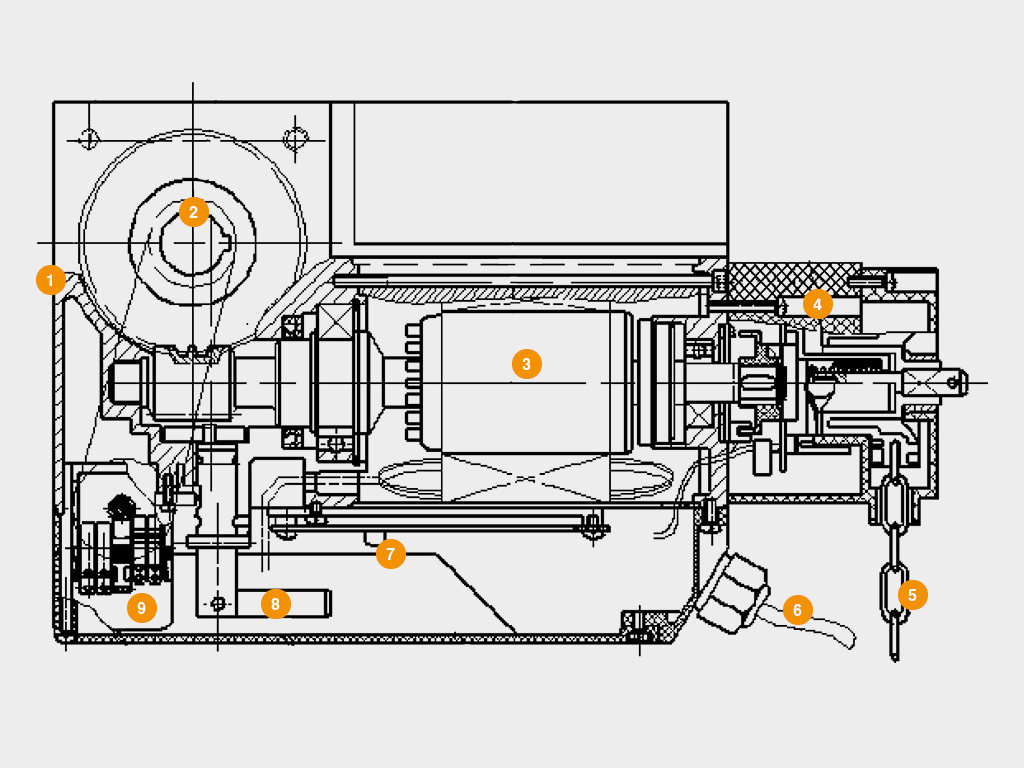

Редуктор корпусу
Ворот валын орнотууга тешик
Двигатель
Кол менен чынжырдын узлу
Кол менен чынжыр
Кабель
Клеммалык блок
Ачуу рычагы
Концевой ачкыч

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	230/320	Приводдун модели боюнча
Напряжение питания, В	220–240/380–400	Приводдун модели боюнча
Крутящий момент, Нм	30/60	Приводдун модели боюнча
Мощность, Вт	300/350	Приводдун модели боюнча
Диапазон рабочих температур, °С	-40...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	65
Интенсивность использования, %	50/60	Приводдун модели боюнча (температура 20 °Cда)

1. Приводду орнотуу алдында эшиктер тең салмакталган жана жумшак иштээрин текшериңиз.

2. Эксплуатациялоо жолу приводдун климаттык шарттарына туура келерин тастыктаңыз.

3. Жабдууну тез күйүүчү заттар же кооптуу чөйрөлөр бар бөлмөлөргө орнотуу тыюу салынат.

4. Эшиктерди кыймылдатууда приводдун кыймылдуу жана кыймылсыз бөлүктөрүнүн ортосунда буюмдардын кысылып калбашын камсыз кылыңыз.

5. Приводдун бузулушун алдын алуу үчүн кошумча аксессуарларды Only DoorHan компаниясынын продукциясын колдонууга уруксат берилет.

6. Электродвигательди ажыратылган абалда калтыруу тыюу салынат.

7. Түзөтүү же техникалык тейлөө талап кылынса, привodni колдонууга тыюу салынат.

8. Электроприводду ишке киргизүүдөн мурун иштөө аймагында чет буюмдардын жоктугун текшериңиз.

9. Жүрүү жана өтүү эшиктер токтогондо жана привод өчүрүлгөн учурда гана уруксат берилет.

10. Балдарга приводду жана комплекттерин колдонууга жол бербеңиз.

11. Автоматтык бөлүккө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенопласт, картон куту
Длина, мм	520
Ширина, мм	320
Высота, мм	190

Кошумча сүрөттөмө печать

Ишеничтүү авариялык башкаруу: редуктордун чынжыры жогорку сапаттагы болоттон жасалган, цинктелген катмары 12 мкм дан ашык, бардык бурамалар ширетилген.

Приводдо кошумча башкаруу блогу колдонулбастан, светофорду туташтыруу үчүн өзүнчө клемма каралган.

Вороттун чектелген абалдарда так токтоп туруусун кулачоктук түрдөгү чекенин которгучтар камсыз кылат.

Киргизилген башкаруу блогуна байланыштуу привод компакттуу өлчөмдө, бул анын монтажын жана жөндөөнү олуттуу жеңилдетет.

Орнотуу

Способы монтажа

Монтаж ворот валына кронштейн, шпонка жана стопордук шакек аркылуу жүргүзүлөт. Кронштейнди бекитүү саморездер менен рамкага тешилип бекитилет.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

SHAFT-30 IP65/SHAFT-60 IP65 кыймылдаткычын орнотуу жана пайдалануу боюнча колдонмо

PDF

Автоматтык жабдууларды орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Кызмат көрсөтүү китеби

PDF

Сүйлөшүү шайкештиги боюнча декларация

PDF

Кызмат көрсөтүү китеби

PDF

Габариттик сызым

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга кыймылдаткычтын иштөө кепилдиги сатып алынган күндөн тартып 3 жылга берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
