AD-SWING электромеханикалык кыймылдаткычы оорукана, аэропорттор жана ар кандай мамлекеттик мекемелерде орнотулган рычагдуу эшиктерди автоматташтыруу үчүн иштелип чыккан. AD-SWING кыймылдаткычы – бул ыңгайлуулукту, ишенимдүүлүктү жана комфортту айкалыштырган оптималдуу чечим.

Зона применения:

Жашоо жана коммерциялык имараттар

Рычагдуу эшиктерди автоматташтыруу аркылуу кирүүнү чектөө максатында иштелип чыккан.

Мамлекеттик мекемелер, аэропорттор жана оорукандар

Автоматтык режимде рычагдуу эшиктерди колдонуу тоскоолдуксуз өтүүнү, аймактарды бөлүүнү жана имаратка кирүү контролун камсыз кылат.

монтаж менен заказ берүү

Артыкчылыктар

Эшиктерди ачуу ар кандай варианттары

Эшикти ичке жана сыртка ачуу мүмкүнчүлүгү (AD-28 рычагын колдонууда жеткиликтүү опция).

Ар кандай башкаруу режимдери

Кыймылдаткыч эшикти башкаруунун ар кандай режимдерин колдойт: комплектке кирген радио баскыч аркылуу, радар сенсору менен же «иттеп өт жана жүр» режиминде.

Кыймылдаткычтарды синхрондоштуруу

Эки кыймылдаткычтын (жетектөөчү жана жеткиликтүү) синхрондоштуруусу эки катарлуу рычагдуу эшиктерди автоматташтырганда жеткиликтүү, жеткиликтүү жана жетекчи кыймылдаткычтардын иштөө аралыгын убакыт боюнча жөнгө салуу мүмкүнчүлүгү менен.

Кошумча опциялар

Ишенимдүүлүктү жана ыңгайлуулукту жогорулатуу үчүн, кыймылдаткычка DoorHan компаниясынын ар кандай аксессуарлары туташтырылышы мүмкүн (фотоэлементтер, кыймыл сенсорлору, ачкыч-баскычтар ж.б.).

Эшиктерди ачуу ар кандай варианттары

Эшикти ичке жана сыртка ачуу мүмкүнчүлүгү (AD-28 рычагын колдонууда жеткиликтүү опция).

Ар кандай башкаруу режимдери

Кыймылдаткычтарды синхрондоштуруу

Кошумча опциялар

Дизайн

Таблица

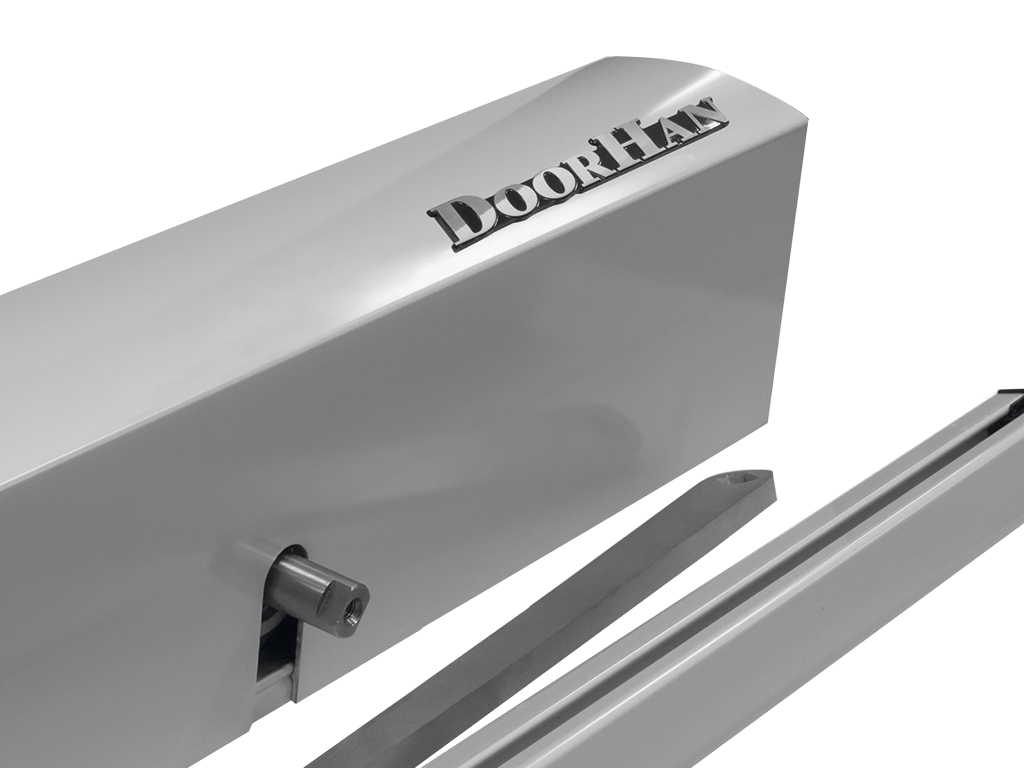

Приводдун алдыңкы капкагында алюминий логотиби

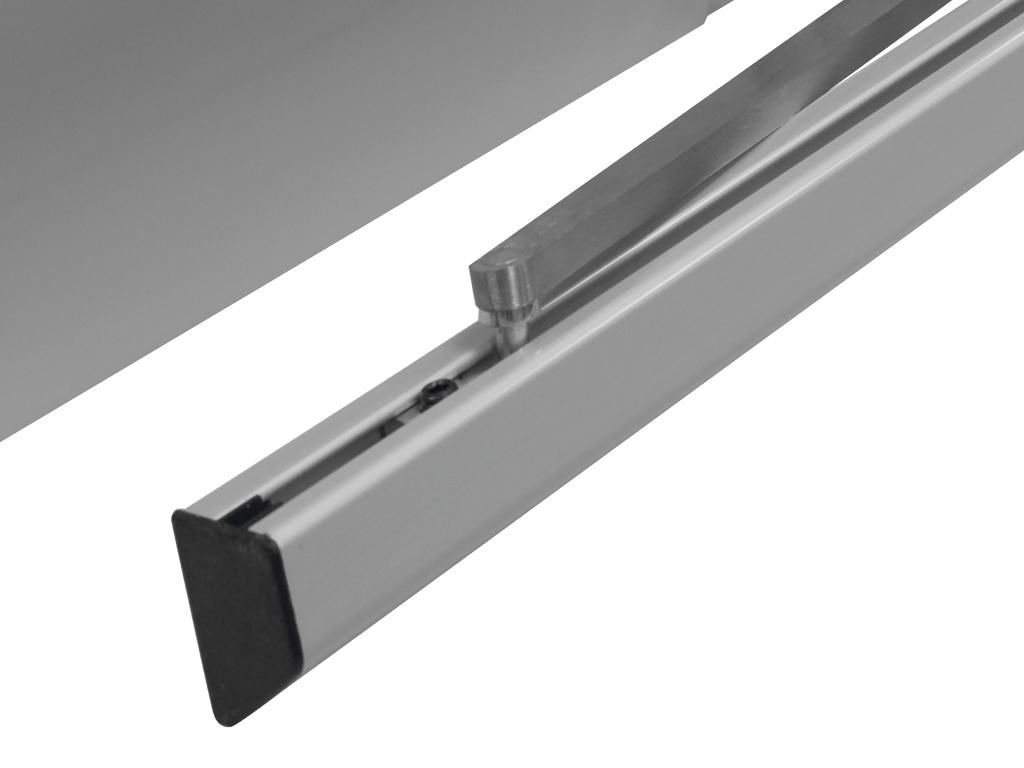

Шыпыруу тилкелүү үнсүз рычаг

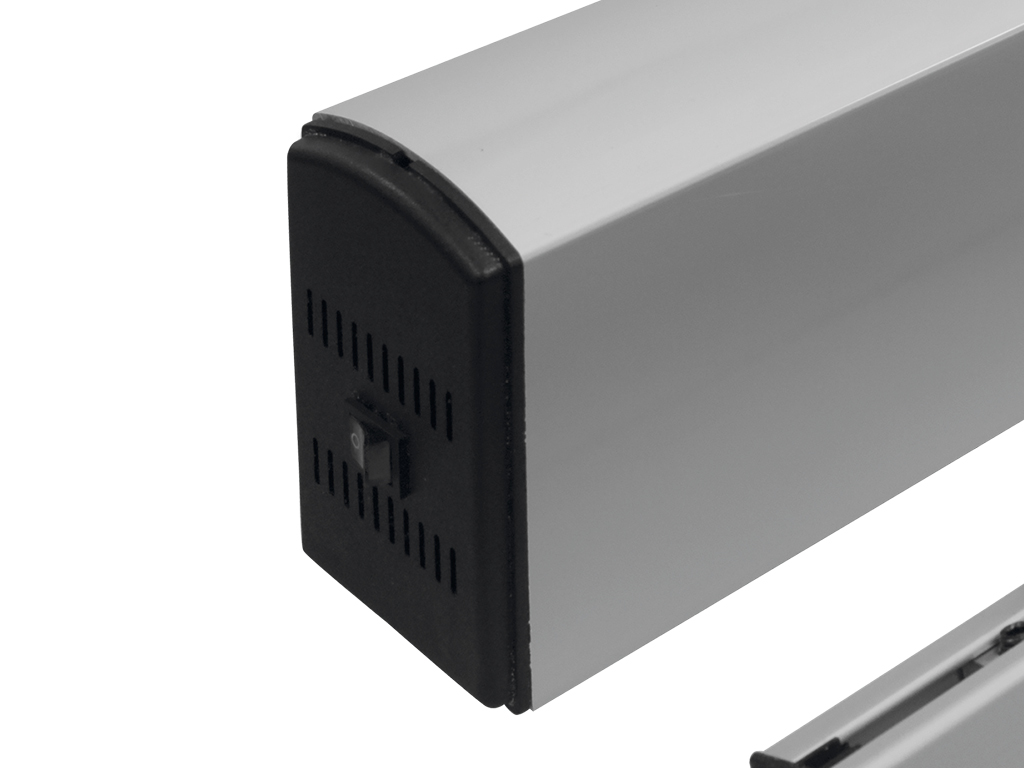

Кыймылдаткыч корпусунда ыңгайлуу жайгашкан кубаттуулукту күйгүзүү баскычы

Комплектация

Базовая комплектация

Дополнительная комплектация

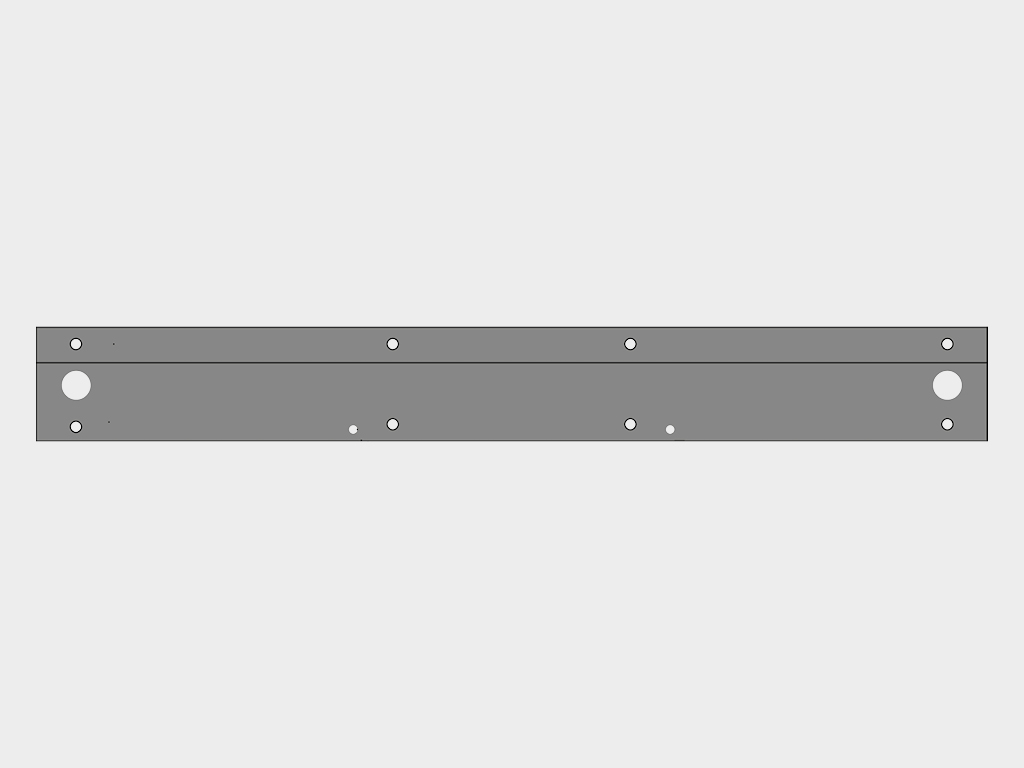

Приводду туташтыруу плитасы.

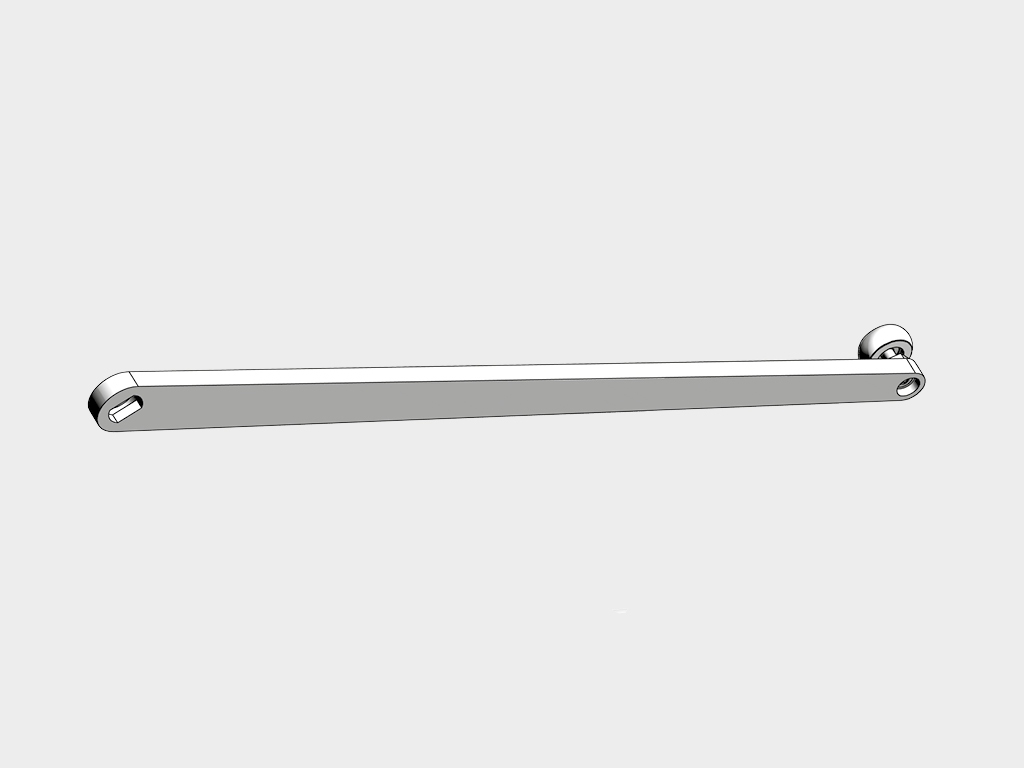

Ичке ачылуучу эшикти ачуу үчүн тарткыч.

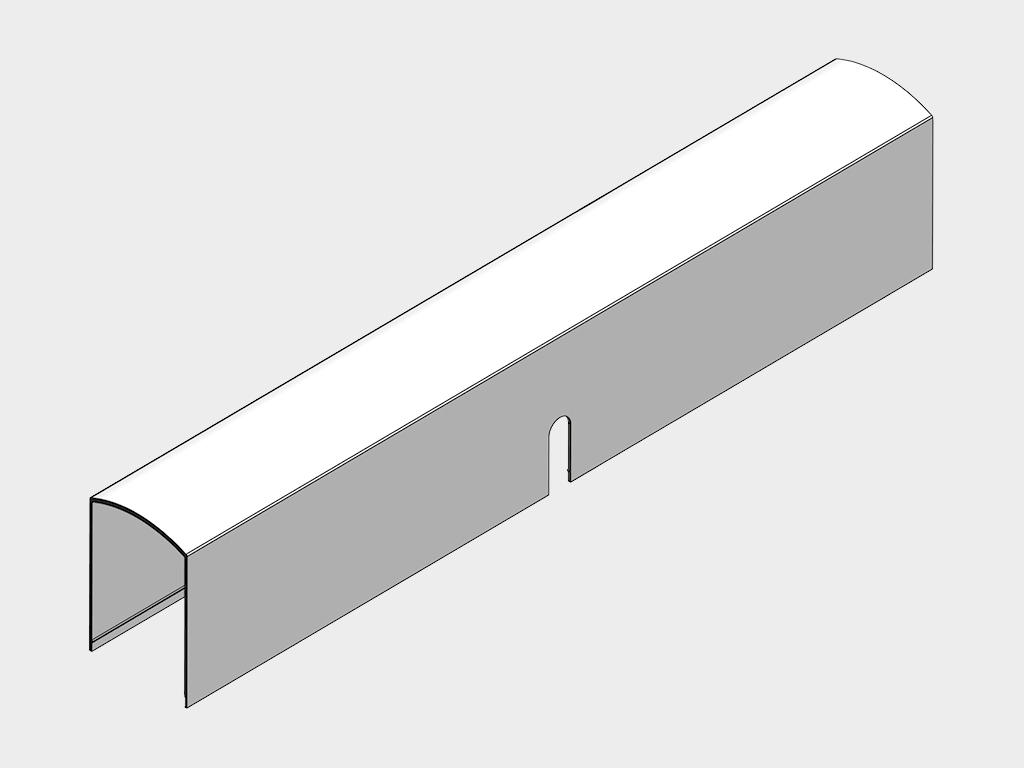

Механизмдин капкагы.

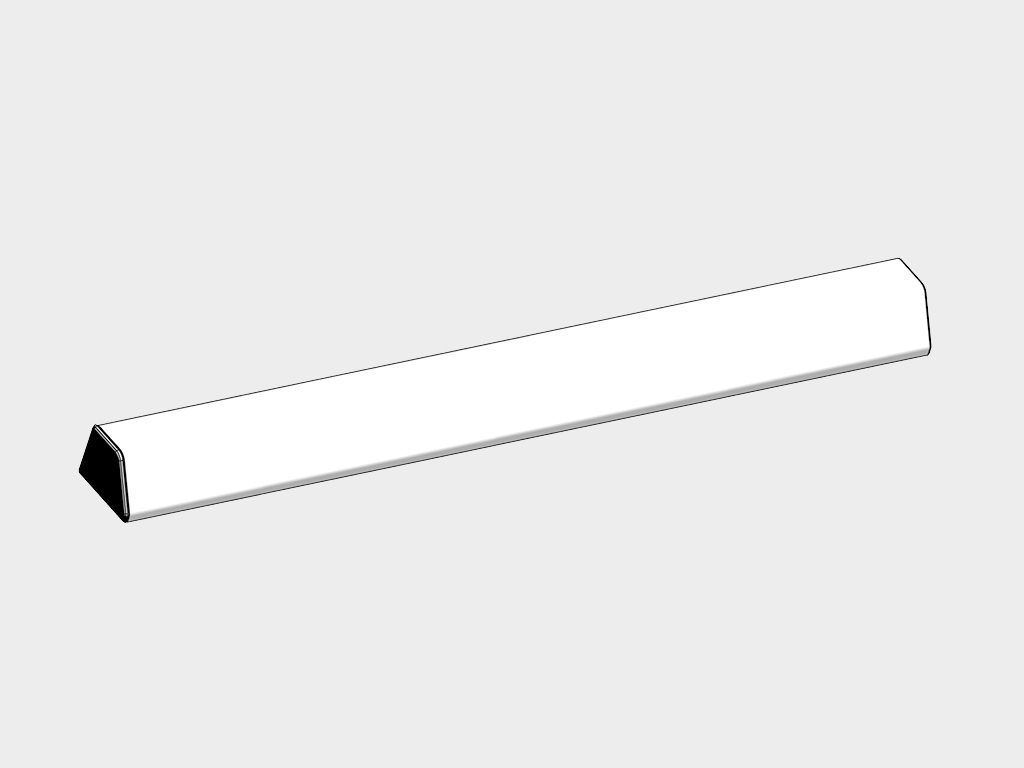

Ичке ачылуучу эшикти ачуу үчүн тарткычты багыттоочу.

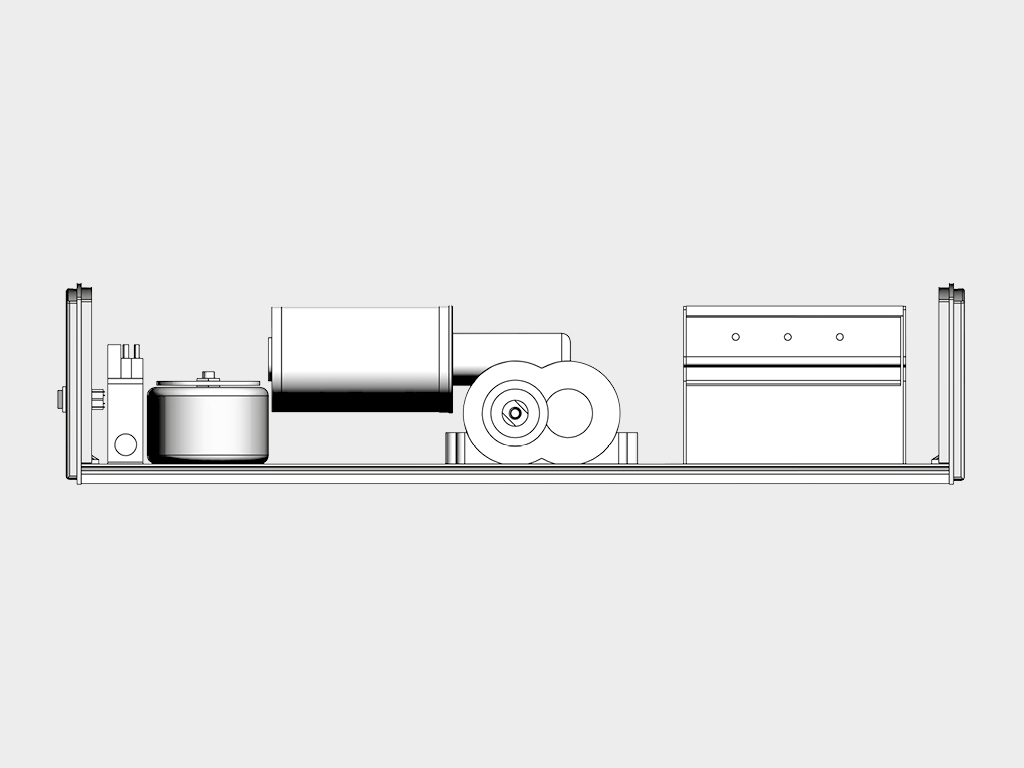

Мехaнизм.

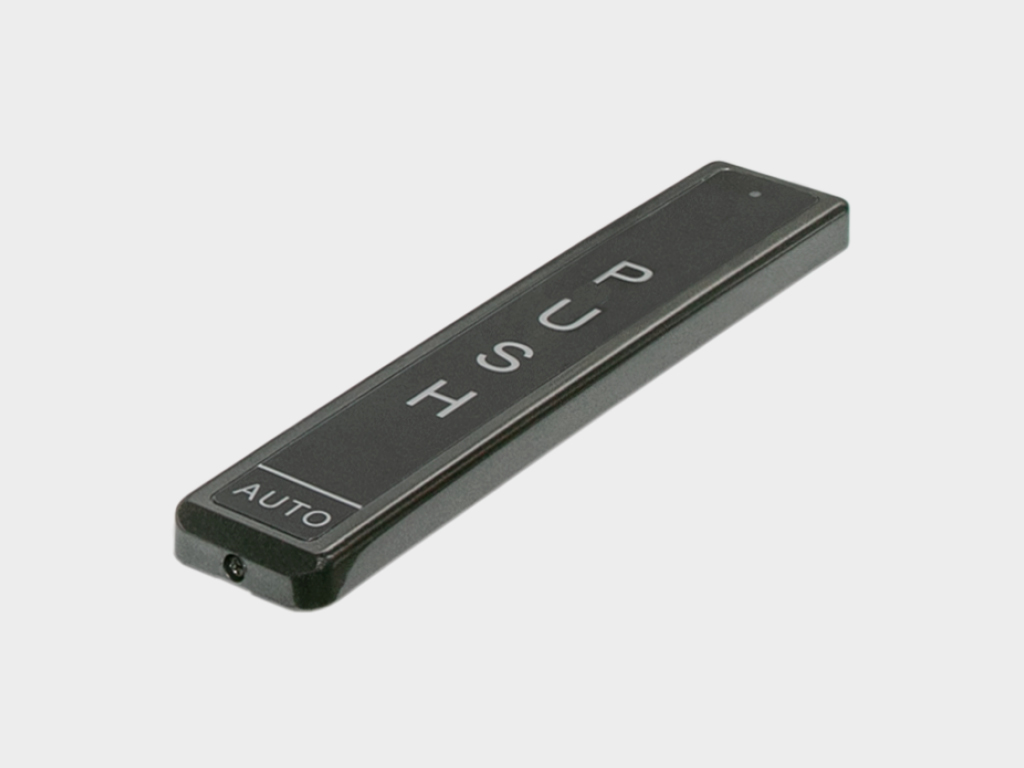

AD-30 зымсыз башкаруу баскычы.

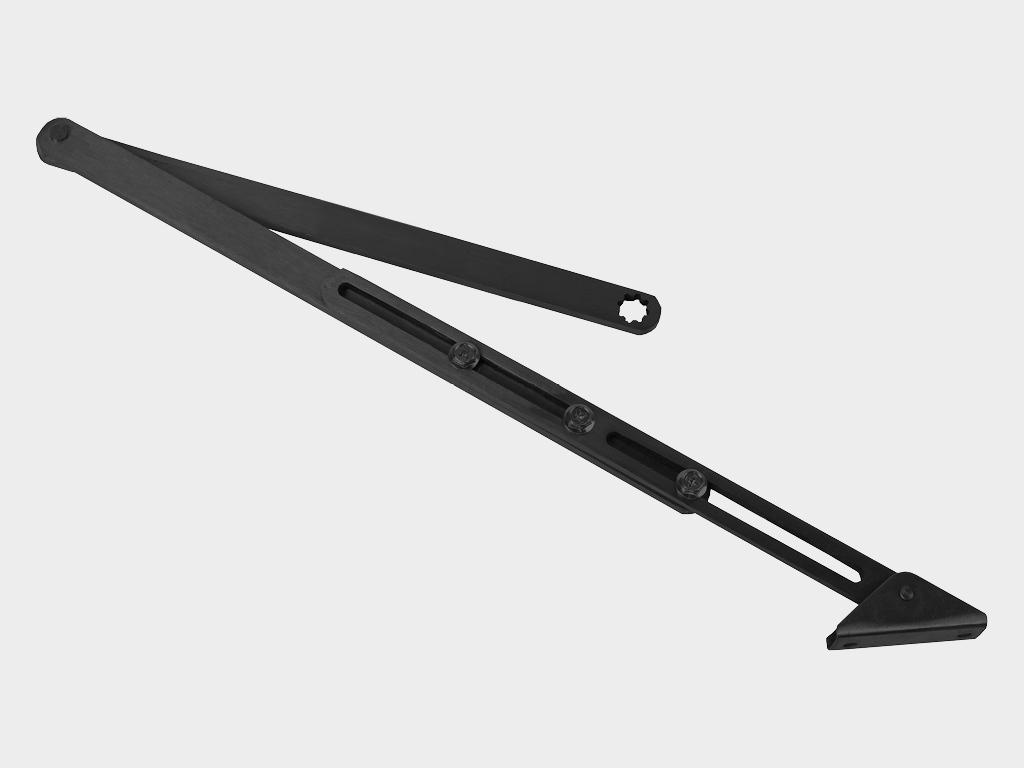

AD-SWING түзмөгү үчүн эшикти сыртка ачуу үчүн рычаг.

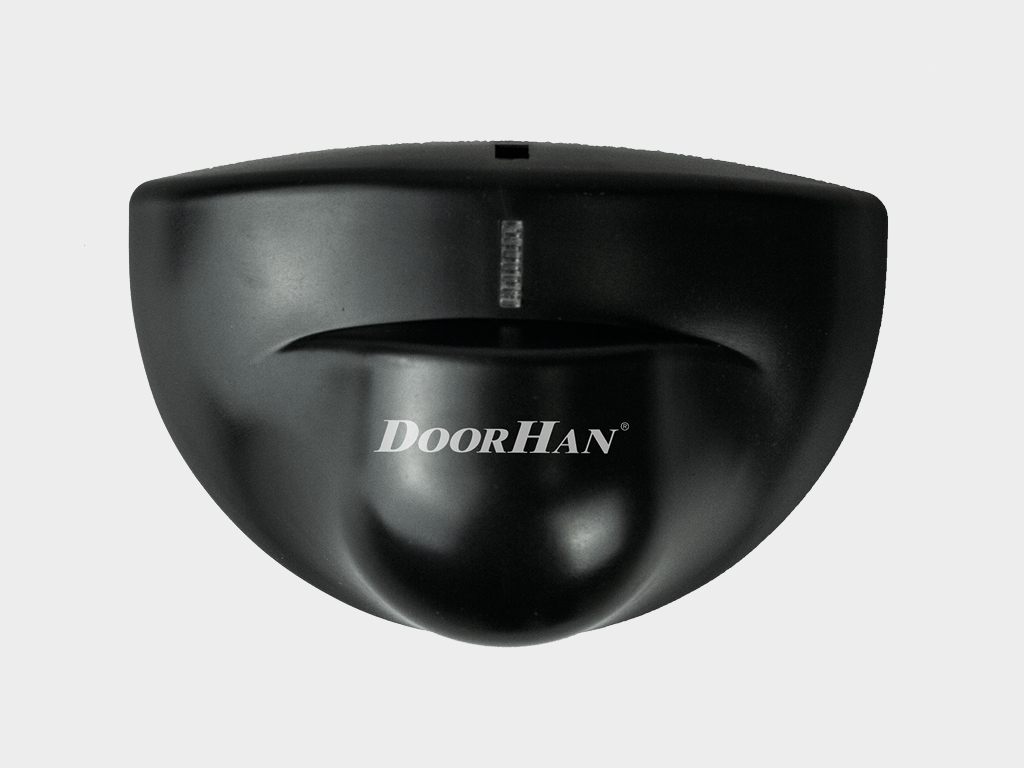

Автоматтык эшиктер үчүн радар детектору.

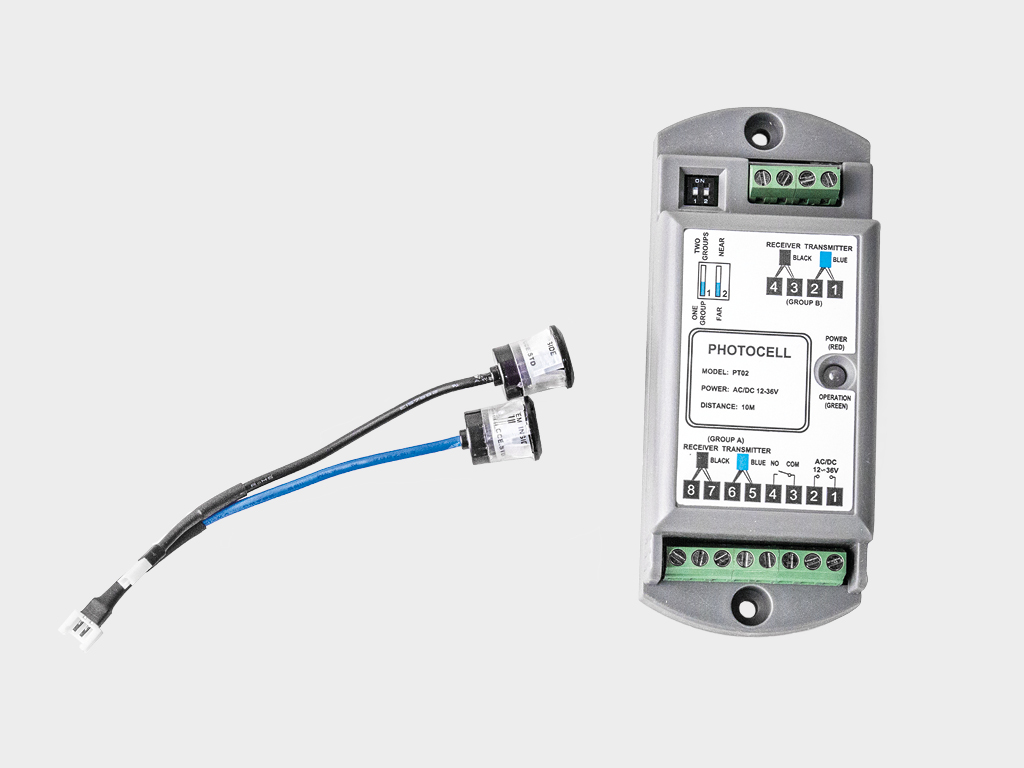

Автоматтык эшиктер үчүн фотоэлементтер (комплект).

Электроприводдорду башкаруу үчүн зымсыз WI-FI-модул (NO түрүндөгү башкаруу сигналынын чыгышы менен).

Мобилдик телефон аркылуу сигнал кабыл алуу жана электроприводду иштетүү буйругун берүү үчүн GSM-модул.

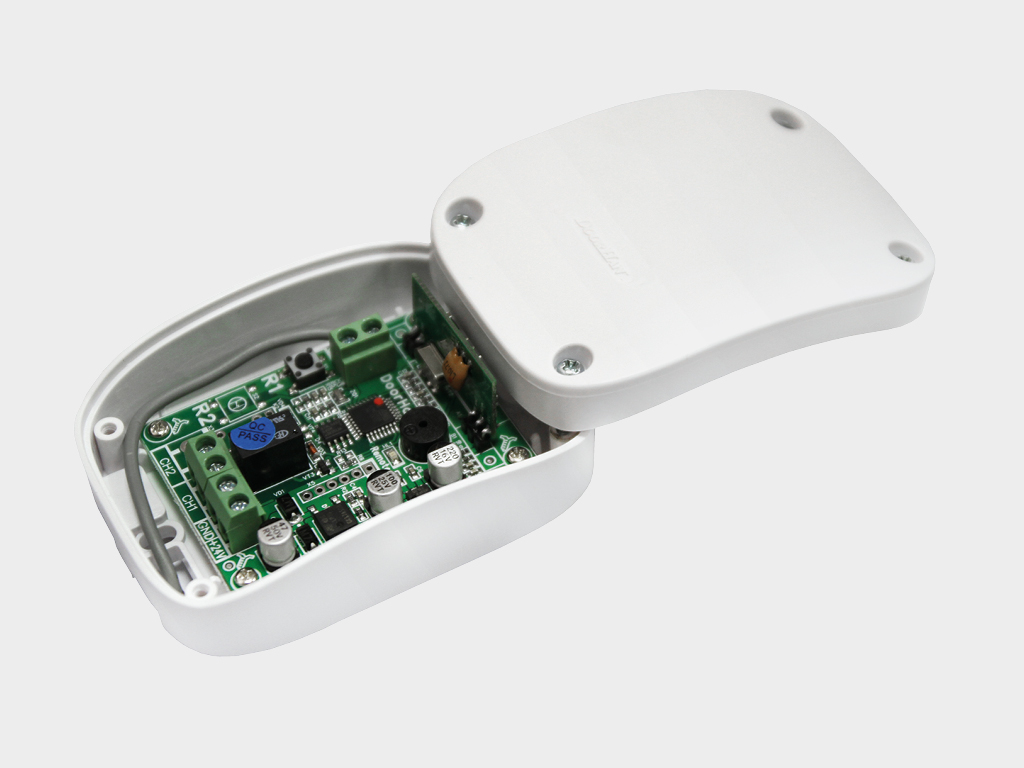

DHRE-1 тышкы радиокабылдагыч.

Эки автоматтык түзмөктү алыстан башкаруу үчүн TRANSMITTER 2-PRO-BLACK пульту.

Төрт автоматтык түзмөктү алыстан башкаруу үчүн TRANSMITTER 4-PRO-BLACK пульту.

Төрт автоматтык түзмөктү алыстан башкаруу үчүн TRANSMITTER 4 пульту.

Төрт автоматтык түзмөктү башкаруу үчүн металл корпусундагы TRANSMITTER-PREMIUM пульту.

Эки автоматтык түзмөктү алыстан башкаруу үчүн COMMAND-433 зымсыз баскыч, күндөн коргоочу козырекке же дубалга орнотуу үчүн ыңгайлуу кронштейн менен жабдылган.

Встроенный же тышкы DoorHan кабылдагыч менен жабдылган электроприводду алыстан башкаруу үчүн KEYPAD коддук клавиатура.

Автоматтык системанын башкаруу блогуна ачкычты буруу жолу менен башкаруу буйругун берүү үчүн KEYSWITCH ачкыч-баскычы.

Антивандалдык KEYCODE коддук клавиатура автоматтык түзмөктү башкаруу үчүн. Тышкы клавиатура же прокси-карталарды окуучу түзмөк катары колдонулушу мүмкүн.

Кадимки баскычтуу жана кайра орнотуу механизмине ээ SWITCH клавишалык өчүргүч башкаруу буйругун берүү үчүн.

2021-жылдан тартып чыгарылган DoorHan автоматизациясынын бардык түрлөрүн алыстан башкаруу үчүн TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары. Радиокабылдагычта эки эс тутум ячейкасын ээлейт. Бир эле учурда же өзүнчө беш же он беш түзмөктү башкарууга мүмкүндүк берет.

Техникалык мүнөздөмөлөр

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

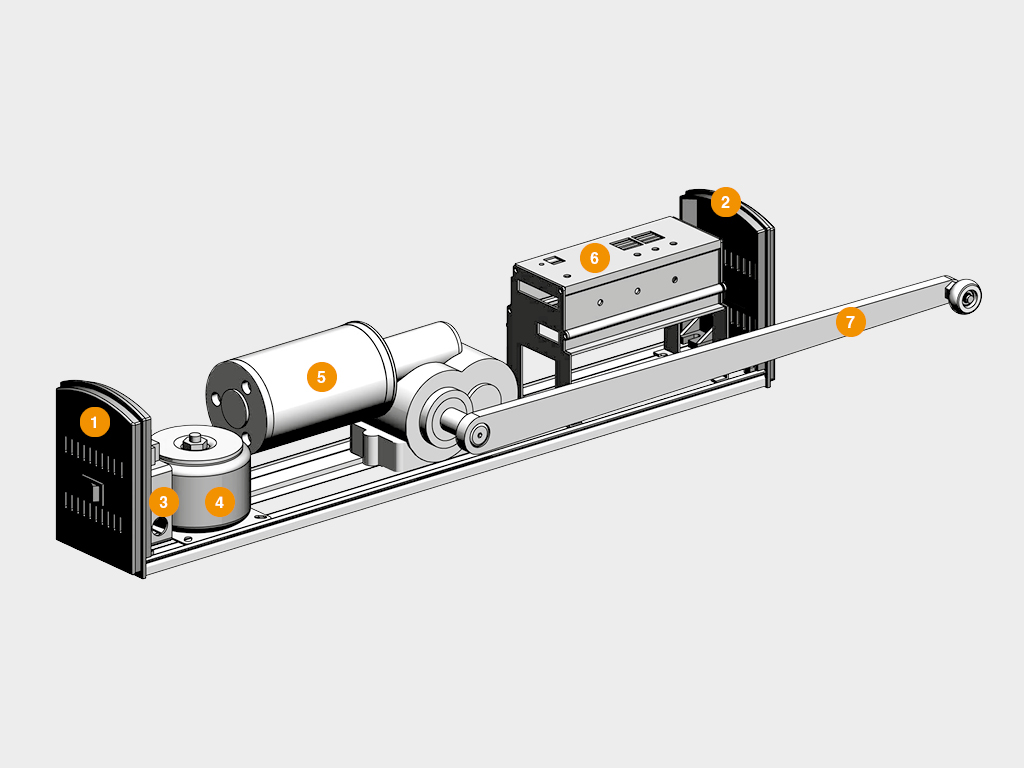

Сол бөлүгүнүн капкагы Оң бөлүгүнүн капкагы 220 В кубаттуулукту киргизүүчү кабель Трансформатор 24 В мотор Контроллер Тарткыч (тяга)

Параметр	Значение	Примечание
Максимальный вес створки, кг.	200
Ширина створки, мм	2 000
Напряжение питания, В	220–240
Двигатель, В	24
Класс защиты IP	12
Диапазон рабочих температур, °С	-20…+55

1. Эшиктер колдонуучунун, тейлөө персоналынын жана үчүнчү жактардын коопсуздугу ар дайым камсыздалуучу түрдө эксплуатацияланышы жана тейлениши керек. 2. Системаны текшерилген жана техникалык жактан туура абалда гана колдонуу сунушталат. 3. AD-SWING эшик приводунун иштөө режими автоматтык болуп, эшиктерди автоматтык түрдө ачуу жана жабууну камсыздайт. 3. Приводдун бузулушун алдын алуу үчүн DoorHan концерни тарабынан өндүрүлгөн оригиналдуу кошумча аксессуарларды гана колдонуу керек. 4. Автоматтык бөлүккө өзгөртүүлөрдү киргизүү тыюу салынат.

Упаковка в картон	Характеристики упаковки
	Плёнка, пенопласт, кагаз куту

Кошумча сүрөттөмө печать

Ешикти ичи же тышы ачуу мүмкүнчүлүгү (AD-28 рычагы колдонулганда жеткиликтүү опция).

Привод эшикти башкаруунун ар кандай режимдерин колдойт: комплектке кирген радиотүймө аркылуу, радардык датчик менен же «иттөө жана өтүү» режими аркылуу.

Жуп эшиктерди автоматташтырганда жетекчи жана жетеленүүчү приводдорду синхрондоштуруу, убакыт аралыкты жөнгө салуу мүмкүнчүлүгү менен.

Иштөөдө ыңгайлуулукту жана коопсуздукту жогорулатуу үчүн DoorHan компаниясынын ар кандай аксессуарлары (фотоэлементтер, кыймылдаткыч датчиктери, ачкыч-түймөлөр ж.б.) приводго туташтырылышы мүмкүн.

Орнотуу

Способы монтажа

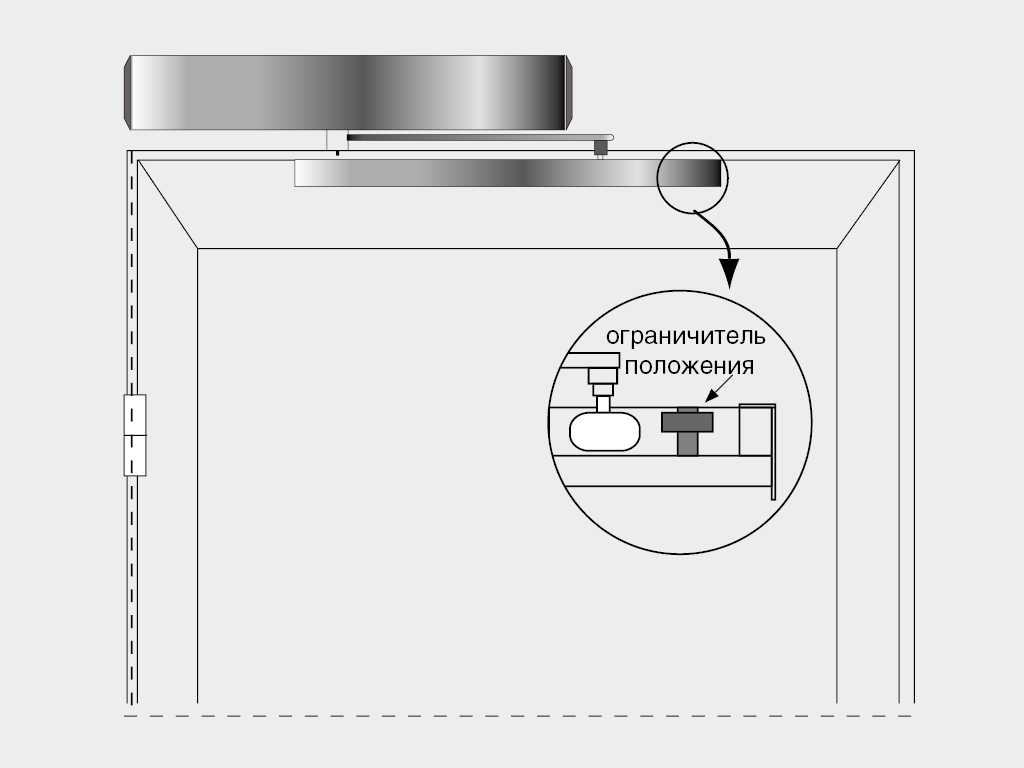

Ичке ачуу. Сол жагы.

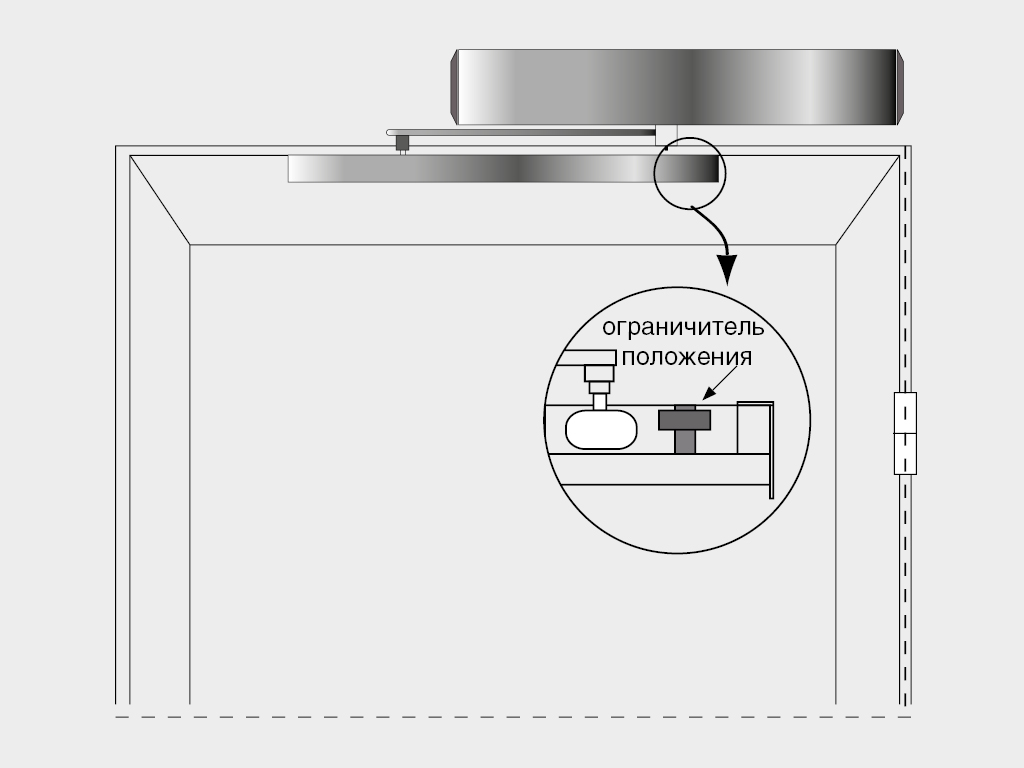

Ичке ачуу. Оң жагы.

Тышка ачуу. Сол жагы (AD-28 рычагын колдонуу зарыл).

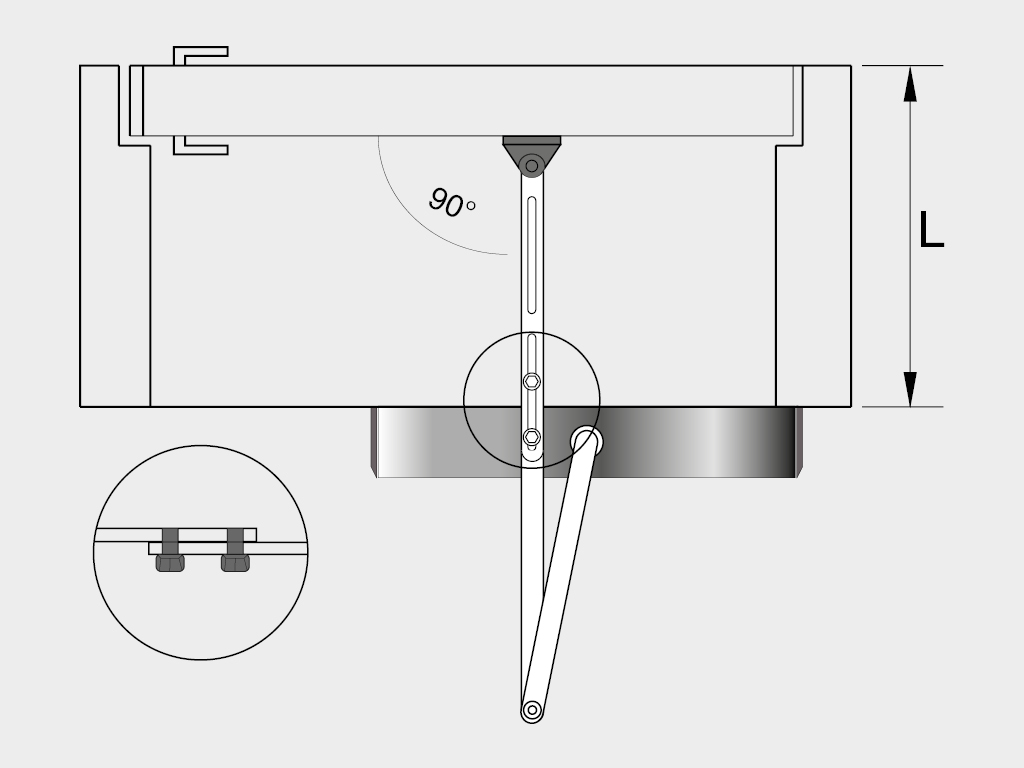

Тышка ачуу. Оң жагы (AD-28 рычагын колдонуу зарыл).

Документация

Инструкции

Паспорта и сертификаты

Инструкция

PDF

Автоматтык жабдууну орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Сыйыштык декларациясы

PDF

AD-SWING приводунун паспорту

PDF

Сыйыштык декларациясы

PDF

Кызмат көрсөтүү китеби

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга иштетүү кепилдиги сатып алуу моментинен тартып 3 жылга берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.

Дизайн

Таблица

Приводдун алдыңкы капкагында алюминий логотиби

Шыпыруу тилкелүү үнсүз рычаг

Кыймылдаткыч корпусунда ыңгайлуу жайгашкан кубаттуулукту күйгүзүү баскычы

Комплектация

Базовая комплектация

Приводду туташтыруу плитасы.

Ичке ачылуучу эшикти ачуу үчүн тарткыч.

Механизмдин капкагы.

Ичке ачылуучу эшикти ачуу үчүн тарткычты багыттоочу.

Мехaнизм.

AD-30 зымсыз башкаруу баскычы.

Дополнительная комплектация

AD-SWING түзмөгү үчүн эшикти сыртка ачуу үчүн рычаг.

Автоматтык эшиктер үчүн радар детектору.

Автоматтык эшиктер үчүн фотоэлементтер (комплект).

Электроприводдорду башкаруу үчүн зымсыз WI-FI-модул (NO түрүндөгү башкаруу сигналынын чыгышы менен).

Мобилдик телефон аркылуу сигнал кабыл алуу жана электроприводду иштетүү буйругун берүү үчүн GSM-модул.

DHRE-1 тышкы радиокабылдагыч.

Эки автоматтык түзмөктү алыстан башкаруу үчүн TRANSMITTER 2-PRO-BLACK пульту.

Төрт автоматтык түзмөктү алыстан башкаруу үчүн TRANSMITTER 4-PRO-BLACK пульту.

Төрт автоматтык түзмөктү алыстан башкаруу үчүн TRANSMITTER 4 пульту.

Төрт автоматтык түзмөктү башкаруу үчүн металл корпусундагы TRANSMITTER-PREMIUM пульту.

Кадимки баскычтуу жана кайра орнотуу механизмине ээ SWITCH клавишалык өчүргүч башкаруу буйругун берүү үчүн.

Техникалык мүнөздөмөлөр

Конструкция

Сол бөлүгүнүн капкагы Оң бөлүгүнүн капкагы 220 В кубаттуулукту киргизүүчү кабель Трансформатор 24 В мотор Контроллер Тарткыч (тяга)

Технические характеристики

Параметр	Значение	Примечание
Максимальный вес створки, кг.	200
Ширина створки, мм	2 000
Напряжение питания, В	220–240
Двигатель, В	24
Класс защиты IP	12
Диапазон рабочих температур, °С	-20…+55

Условия эксплуатации продукции

Упаковка

Упаковка в картон	Характеристики упаковки
	Плёнка, пенопласт, кагаз куту

Кошумча сүрөттөмө

Ешикти ичи же тышы ачуу мүмкүнчүлүгү (AD-28 рычагы колдонулганда жеткиликтүү опция).

Орнотуу

Способы монтажа

Ичке ачуу. Сол жагы.

Ичке ачуу. Оң жагы.

Тышка ачуу. Сол жагы (AD-28 рычагын колдонуу зарыл).

Тышка ачуу. Оң жагы (AD-28 рычагын колдонуу зарыл).

Кепилдик милдеттенмелери

Документация

Инструкции

Инструкция

PDF

Автоматтык жабдууну орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Паспорта и сертификаты

Сыйыштык декларациясы

PDF

AD-SWING приводунун паспорту

PDF

Сыйыштык декларациясы

PDF

Кызмат көрсөтүү китеби

PDF
