DoorHan ширетилген зым тор менен тосмолор системаларын сатып алуу

Ширетилген тор менен толтурулган жылма эшиктер тосулган аймакка ыңгайлуу кирүүнү камсыз кылып, көрүнүштү бузбайт. Алар шаар четиндеги жеке үйлөргө да, өнөр жай объектилерине да ылайыктуу. Полотно тосмо системаларындагыдай эле металл секциялардан жасалат.

Зона применения:

Жеке кардар

Дача, шаар четиндеги үйлөр, коопсуздукту камсыздоо, аймакты коргоо жана ыңгайлуу кирүүнү камсыз кылуу зарыл болгон жерлер. Ачылма эшиктерди орнотууга орун жетпеген учурда алмашкыс.

Өнөр жай

Ишканалар, жабык мекемелер, кирүүчү ачык жерлерди ишенимдүү жана ыңгайлуу тосуу зарыл болгон жайлар.

Өнөр жай

Ишкананын ичинде зоналарды бөлүү, чоң жүк жана материалдарды жеткирүүгө мүмкүнчүлүк берген.

Бизнес

Туристтик комплекс, мейманканалар, эс алуу базалары жабык аймакты тосуу үчүн.

монтаж менен заказ берүү

Артыкчылыктар

Жогорку коррозияга туруктуулук

Пруток ширетилгенден кийин цинк каптоону колдонуу боюнча уникалдуу технология секциянын бүтүндөй бетин, анын ичинде ширетилген туташуу жерлерин коргойт.

Аймакты жакшы көрүү мүмкүнчүлүгү

Ширетилген тордон жасалган эшиктер мейкиндикти бөлүп, аймактын көрүнүшүн бузбайт.

Узак мөөнөттүү эксплуатация

Конструкциянын бардык элементтери порошок боёк менен капталат, бул буюмдун кызмат мөөнөтүн кыйла узартат.

Автоматташтыруу

Автоматиканы өндүрүү боюнча өз заводу бардыгына DoorHan электроприводдору жана аксессуарлары менен каалаган түрдөгү жана өлчөмдөгү эшиктерди автоматташтырууга мүмкүнчүлүк берет.

Жогорку коррозияга туруктуулук

Аймакты жакшы көрүү мүмкүнчүлүгү

Ширетилген тордон жасалган эшиктер мейкиндикти бөлүп, аймактын көрүнүшүн бузбайт.

Узак мөөнөттүү эксплуатация

Конструкциянын бардык элементтери порошок боёк менен капталат, бул буюмдун кызмат мөөнөтүн кыйла узартат.

Автоматташтыруу

Комплектация

Базовая комплектация

Дополнительная комплектация

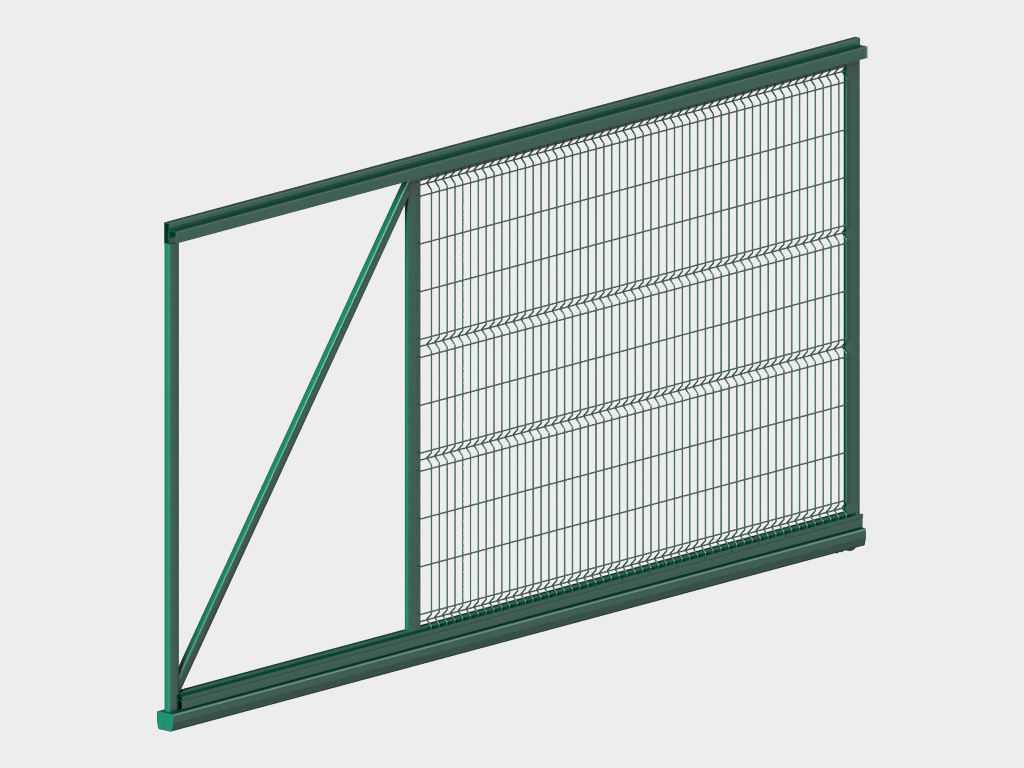

Эшик калканы.

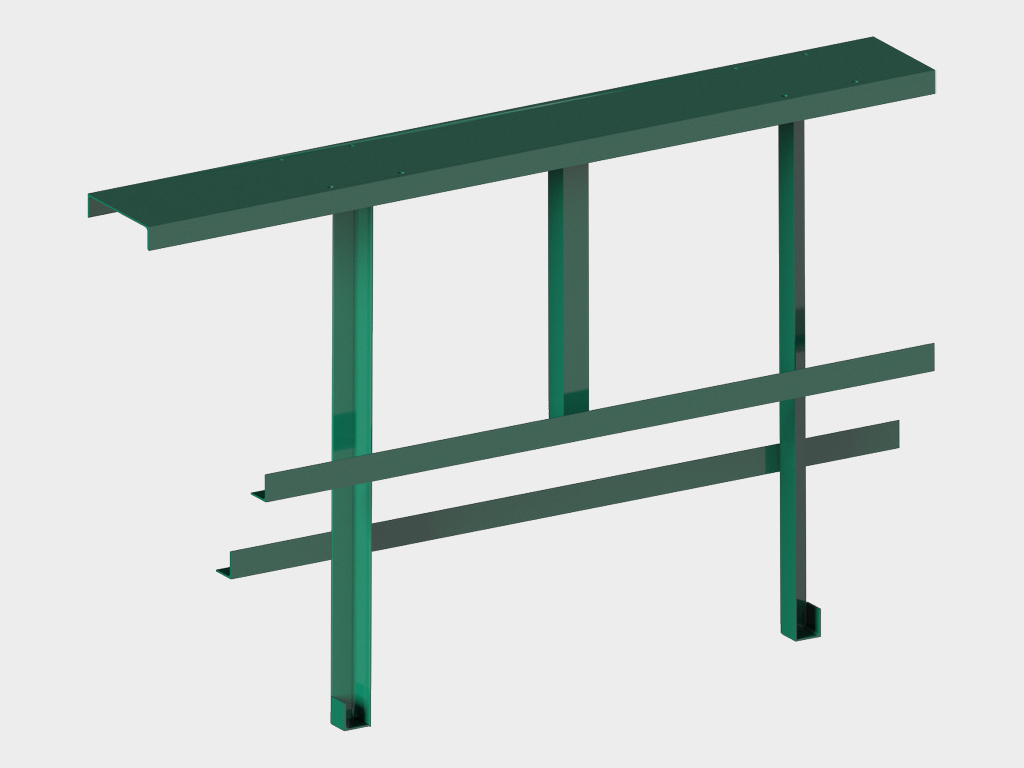

Бетон куюлчу рама.

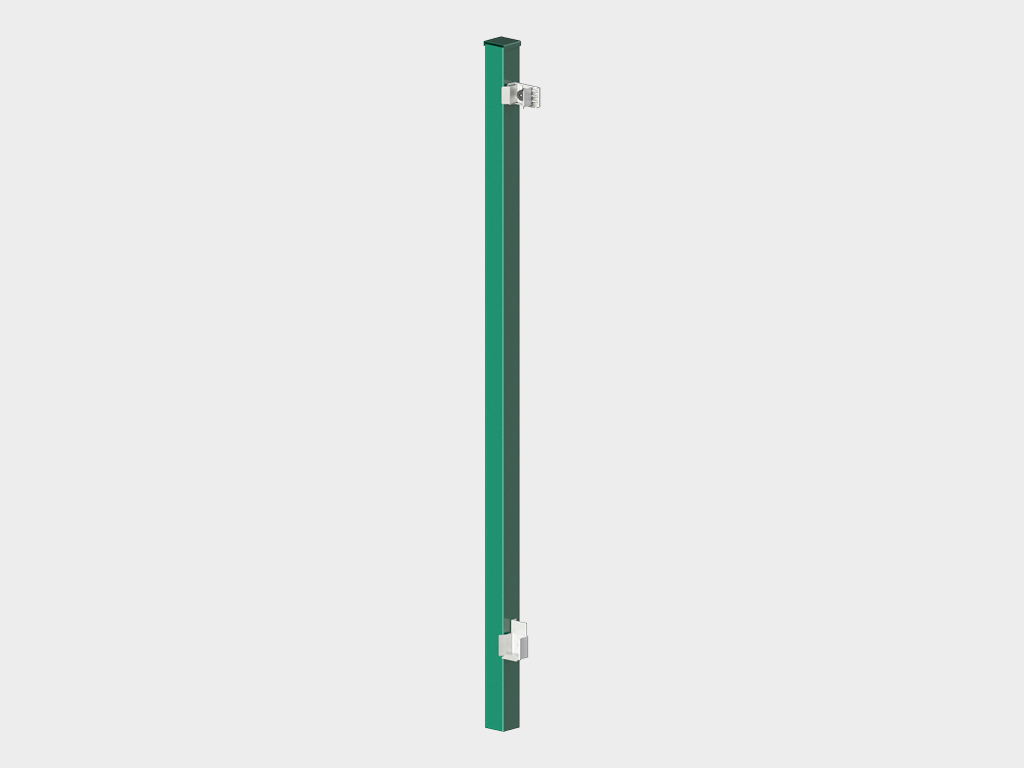

Туштоочу мамыча.

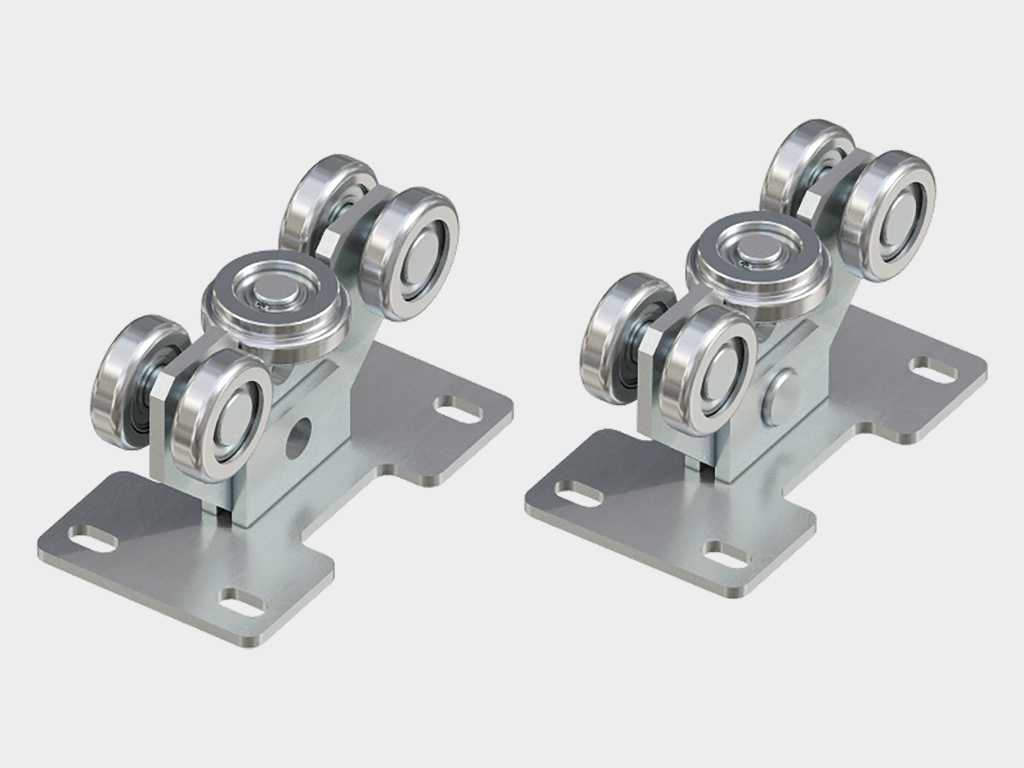

Роликтик опоралар.

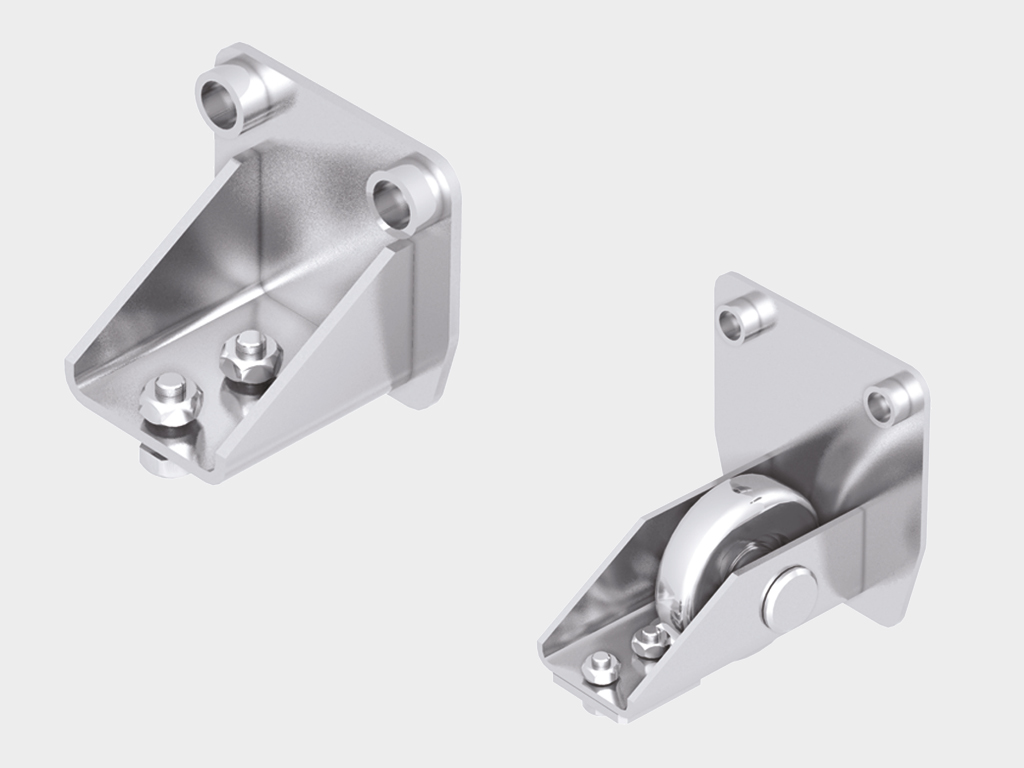

Балканын капкактары.

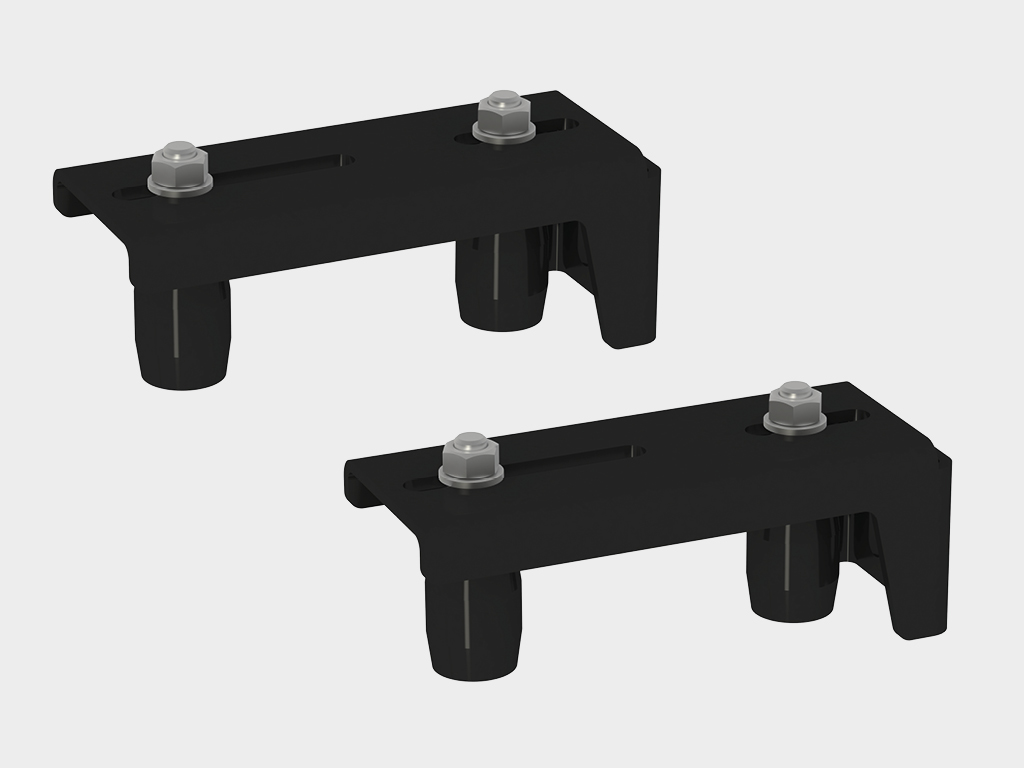

Жол көрсөтүүчү түзүлүштөр.

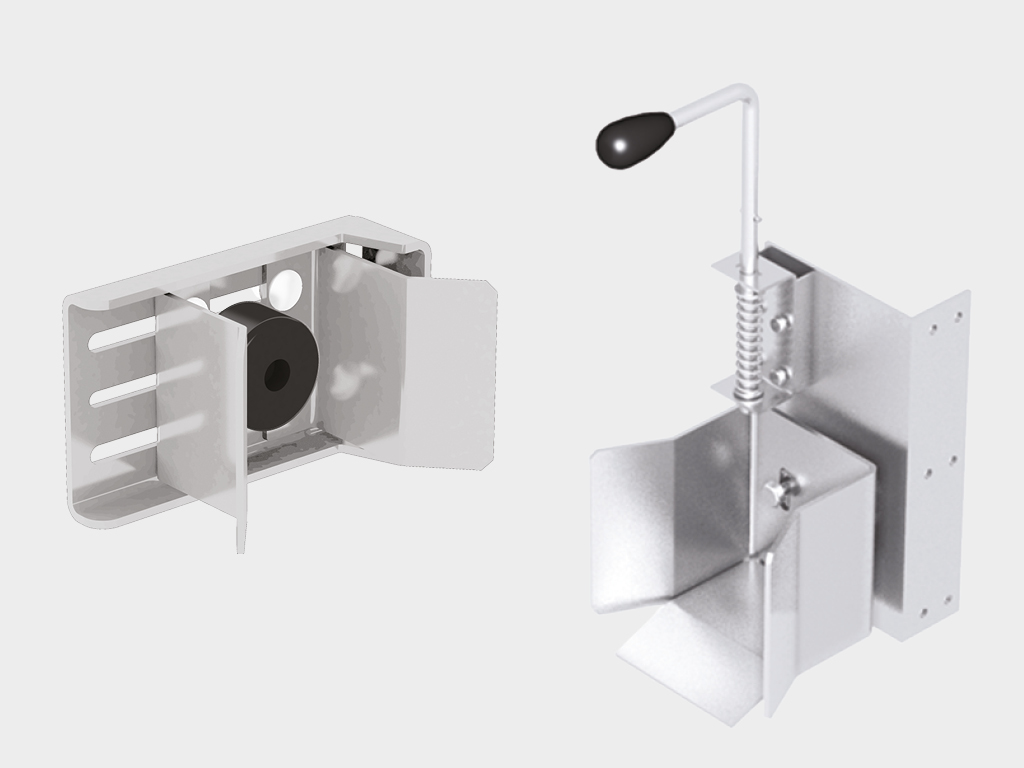

Туштооч комплекттери.

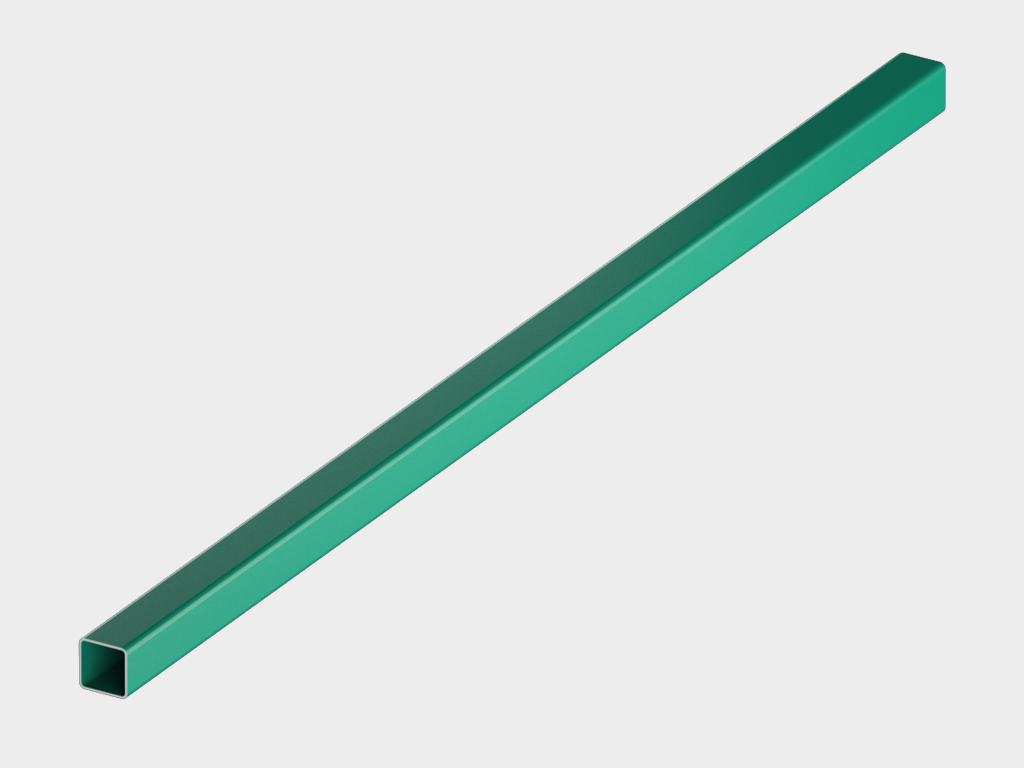

Кошумча колдоочу мамыча (эңкейи 6 000 мм ашкан ачык жерлер үчүн).

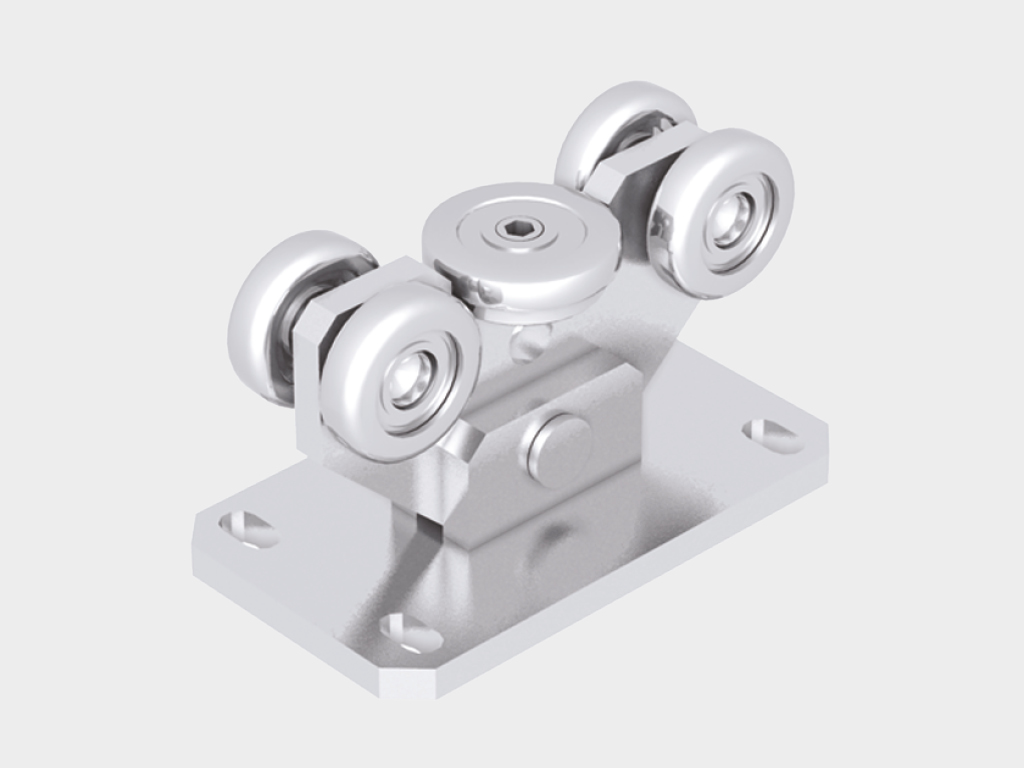

Кошумча роликтик опора (эңкейи 6 000 мм ашкан ачык жерлер үчүн).

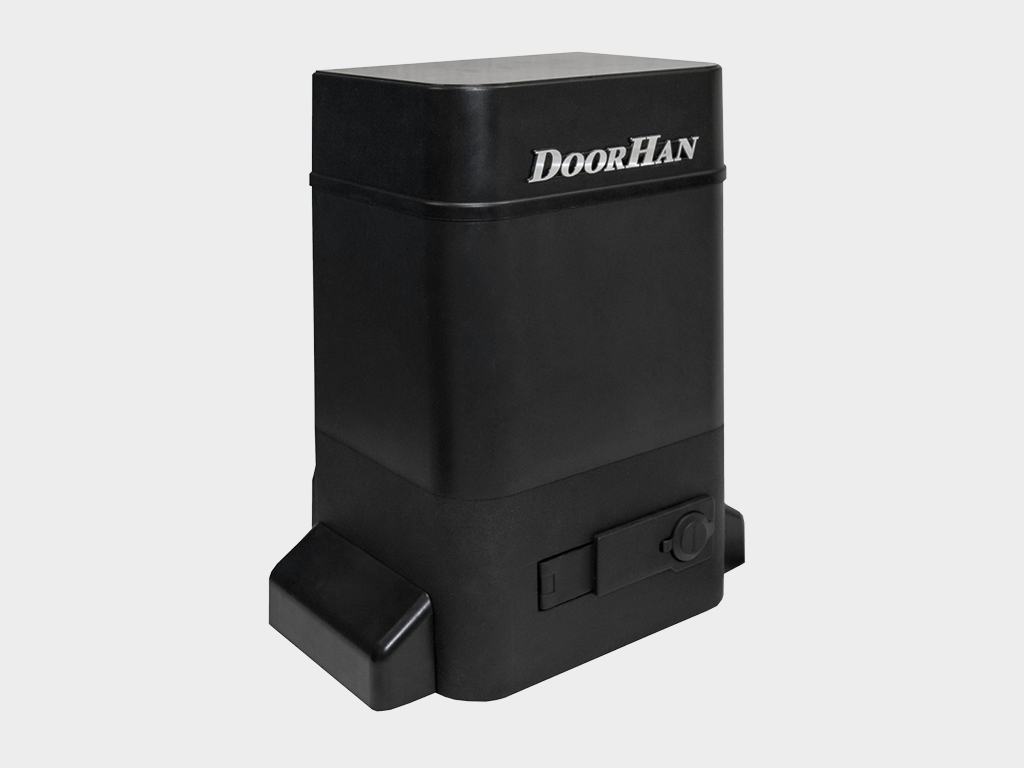

SLIDING-1300PRO приводду.

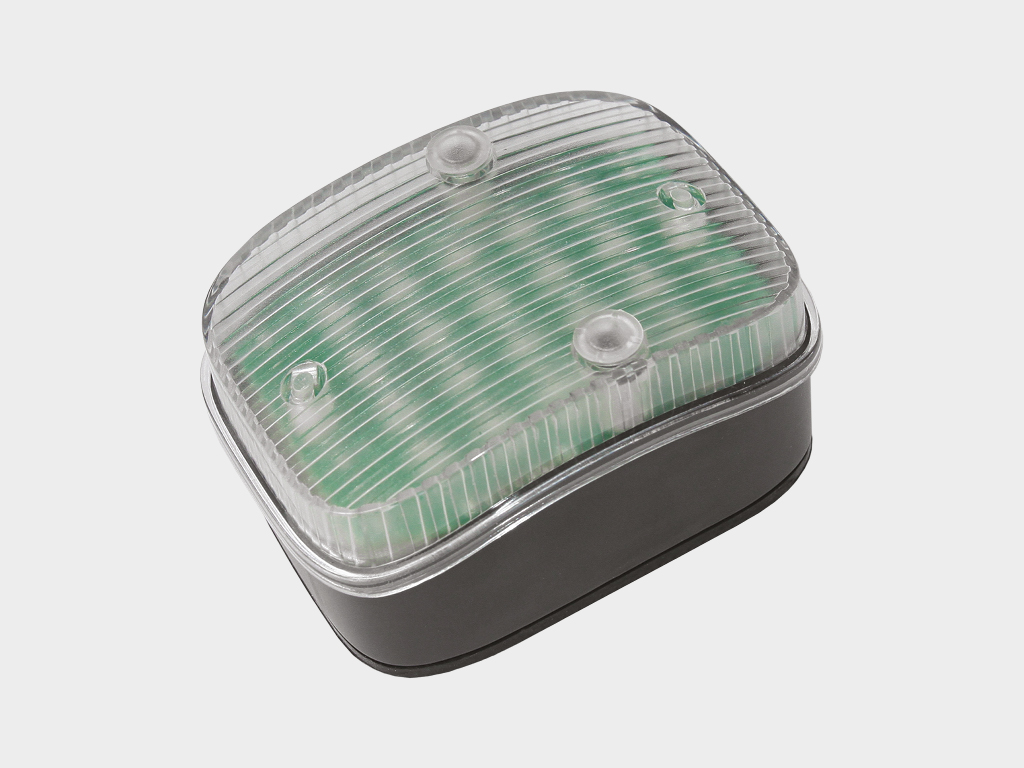

LAMP-LED лампасы.

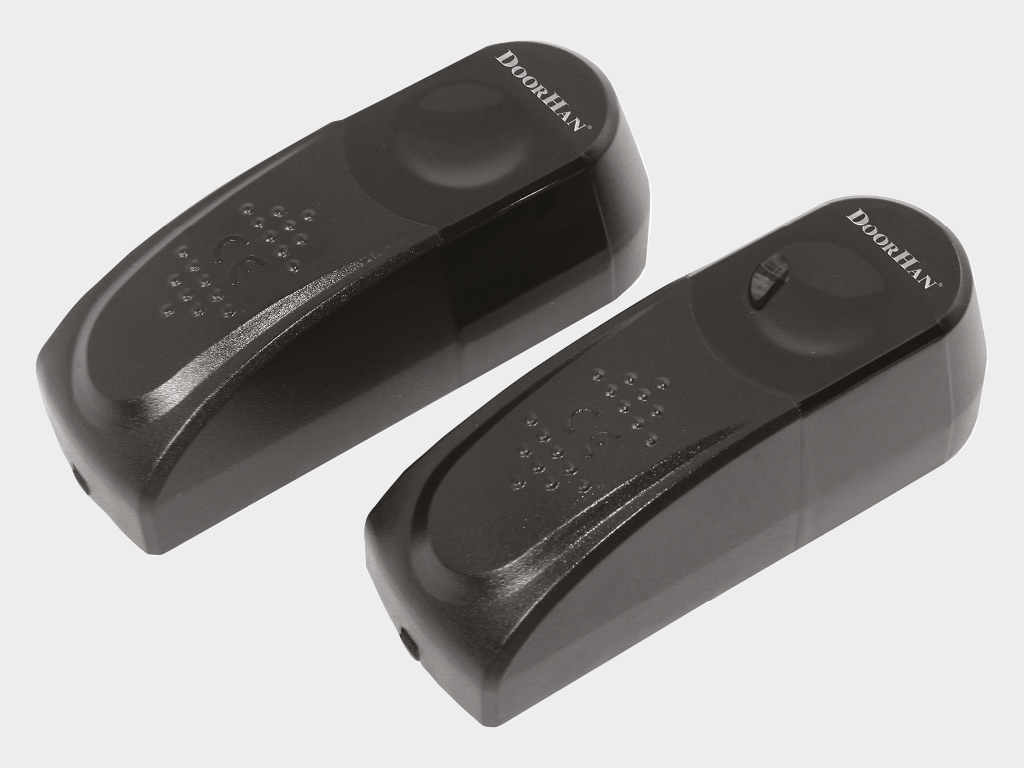

PHOTOCELL-W фотоэлементтери.

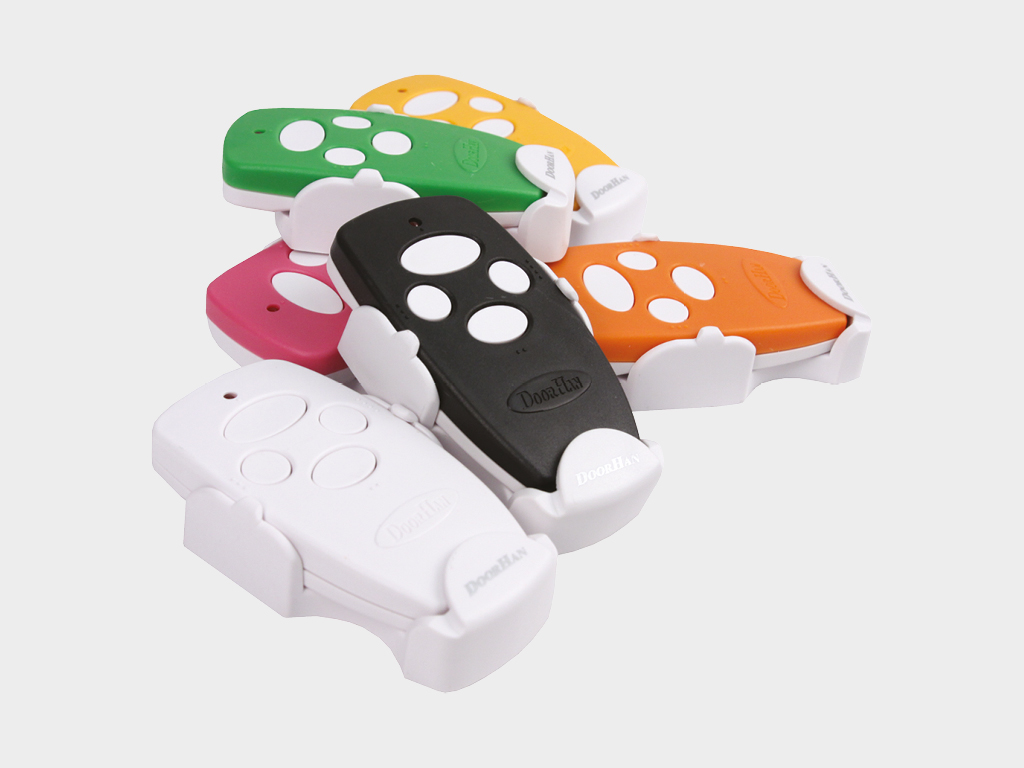

TRANSMITTER 4 пульттары.

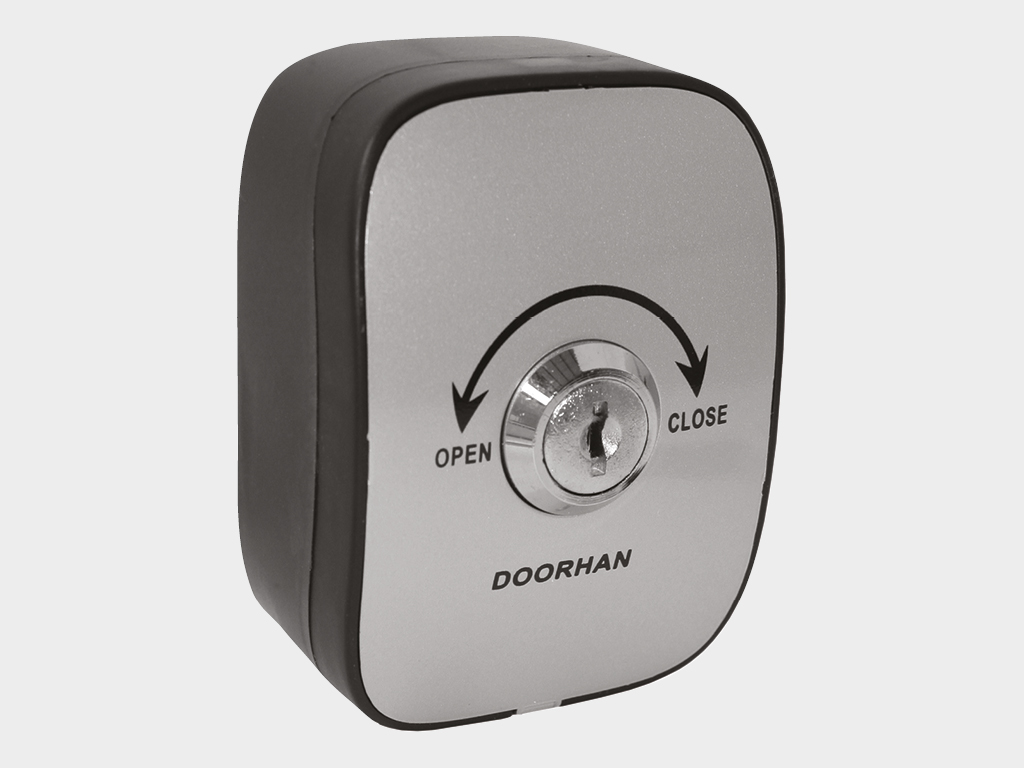

Түймөлүү ачкыч.

Техникалык мүнөздөмөлөр

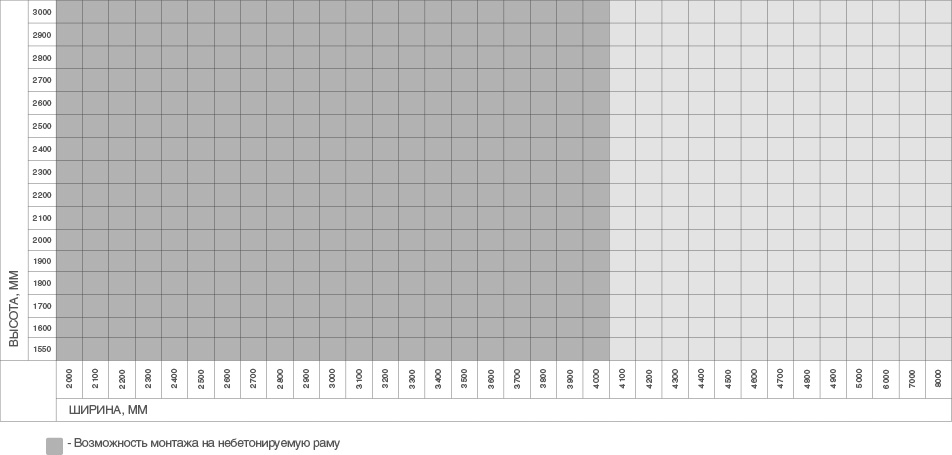

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 000–3 000

Ширина проема, мм

2 000—8 000

Просвет, мм

94–140

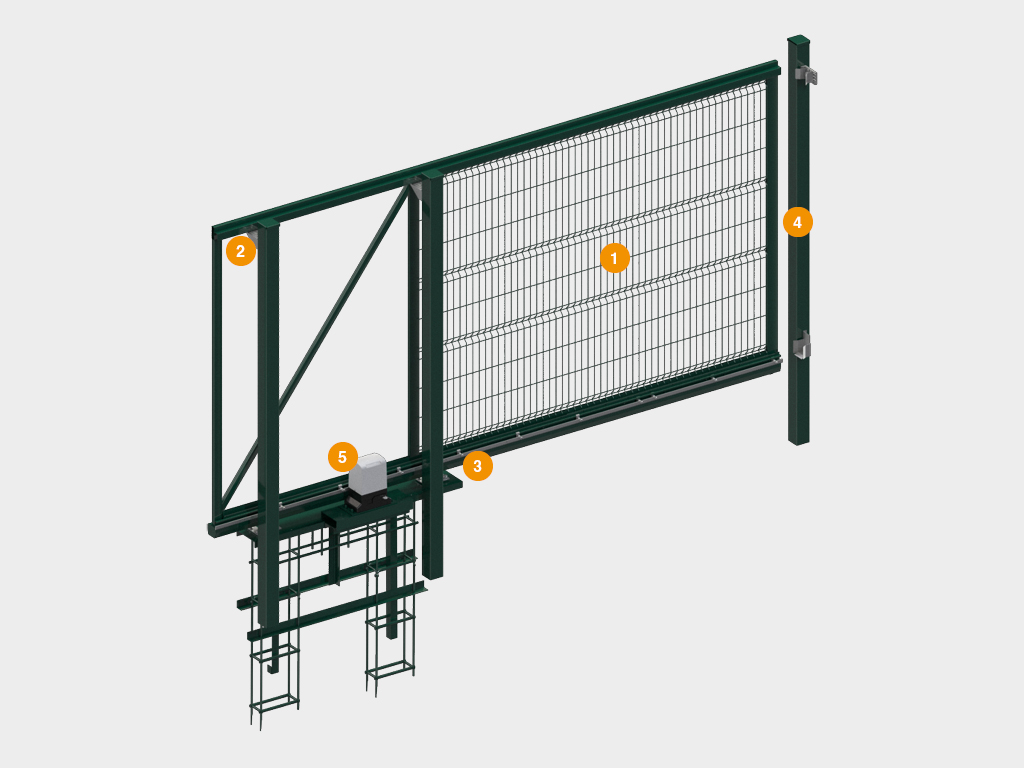

Эшик калканы
Жол көрсөтүүчү роликтер
Күчөтүүчү рама
Туштоочу мамыча
Привод

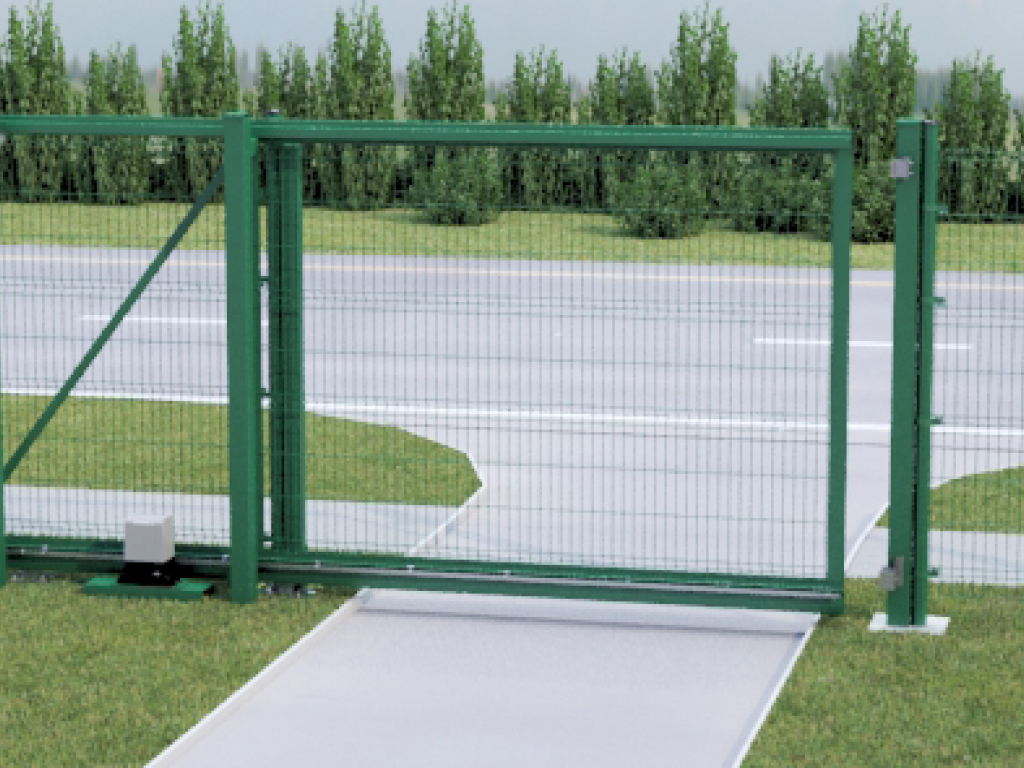

Эшиктин солго ачылышы. Буга багыт тосулган аймактын ичинде турган байкоочунун көз карашы менен аныкталат.

Параметр	Значение	Примечание
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/м²	80
Диаметр горизонтального прутка, мм	Тем болбосо 4
Диаметр вертикального прутка, мм	Кеминде 4
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Сопротивление ветровой нагрузке, Па	700
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Усилие ручного открывания и закрывания, Н, не более	150

1. Тосмо системасын туура орнотуу жана туура пайдалануу ишенимдүүлүк менен узак мөөнөттүү кызматты камсыздайт. Пайдаланууда төмөнкүлөрдү сактоо керек:

1.1. Системаны орноткондон кийин ар 6 айда изделиенин сырткы абалын текшерип туруу.

1.2. Сырткы текшерүү учурунда ширетилген секциялардын колдоочу мамычага бекитилиши катуу экенин, алсыз туташуу жерлери жоктугун жана сырткы механикалык бузулуулар болбогонун камсыз кылуу.

1.3. Тосмодо эшиктер жана калиткалар сыяктуу орнотулган конструкциялар болсо, алардын туташууларын жана иштешин текшерүү.

1.4. Эшиктердин жана калитканын канаттары жабылып, ачылышы жылмакай, жабыштарсыз жана сырыксыз болушу, сырткы жабдыктар менен бекем бекитилиши керек. Зарыл учурда жөнгө салуучу элементтер аркылуу абалын тууралап, муфталарды, туткаларды жана сырткы жабдыктарды майлоо.

1.5. Мамычалардын ичиндеги жаан-чачындар (суу, кар, боз) кирүүсүнө жол бербөө. Мамычалар атайын капкак менен жабылгандыгын текшерүү.

1.6. Тосмо системасын -50°С ден +60°С чейин температура жана 75% салыштырмалуу нымдуулук шартында пайдаланууга уруксат берилет.

2. Тосмо системасын пайдаланууда тыюу салынат:

2.1. Тосмого чуркоо жана соккуларды колдонуу.

2.2. Тосмону тазалоодо материал беттерин бузууга алып келчү заттарды колдонуу.

2.3. Өндүрүүчү тарабынан каралган эмес жабдууларды орнотуу, бул тосмо конструкциясынын салмагын, шамалдык жүктөмдөрүн жана башка нагрузкаларын өзгөртөт. Өндүрүүчүнүн стандарттык чечимдерине кийлигишүү конструкциянын күчүн жоготууга алып келиши мүмкүн.

3. Коопсуздук жана видеокөзөмөл системаларын орнотуу үчүн атайын иштелип чыккан конструкцияларды колдонуу зарыл. Башка жабдууларды орнотуу мүмкүнчүлүгү тууралуу өндүрүүчүдөн маалымат алыңыз.

4. Коопсуздук чаралары:

4.1. Тосмо монтажы монтаждоо инструкциясын толук окуп чыккан адистер тарабынан жүргүзүлүшү керек.

4.2. Монтаждоо иштеринде ишенимдүү жана оңдолгон куралдарды гана колдонуу.

4.3. Тосмо секцияларын орнотууда алар бекитилгенге чейин өзгөчө этияттык менен иш алып баруу, секция элементтеринин кулашын алдын алуу.

4.4. Жогорку 1,5 метрден ашык бийиктикке чыгуу менен байланыштуу иштерде коргоочу курулуш белдигин колдонуу зарыл. Анын абалы жумуш башталганга чейин текшерилиши керек.

5. Монтажда тыюу салынат:

5.1. Чабаттар же жылма эшиктерди колдонуу.

5.2. 2,5 метрден бийик тепкичтерди колдонуу

Упаковка в картон	Характеристики упаковки
Описание	Калкан жана мамычалардын таңгакталуусу
Состав	Беш катмарлуу кагаз, стретч пленка, логотипи бар стикер

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Туштоочу мамычанын таңгакталуусу

Упаковка в дерево	Характеристики упаковки
Описание	Калкан жана мамычалардын таңгакталуусу
Состав	Жыгач каркас-тор, четтери картон барактан

Упаковка в коробку	Характеристики упаковки
Описание	Комплекттин таңгактоосу стандарттык өлчөмдөгү кутудан турат
Состав	Үч катмарлуу картондон жасалган куту, стретч пленка, логотиптүү стикер
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Эшик калканын таңгакталуусу

Орнотуу

Способы монтажа

Подготовка строительного объекта

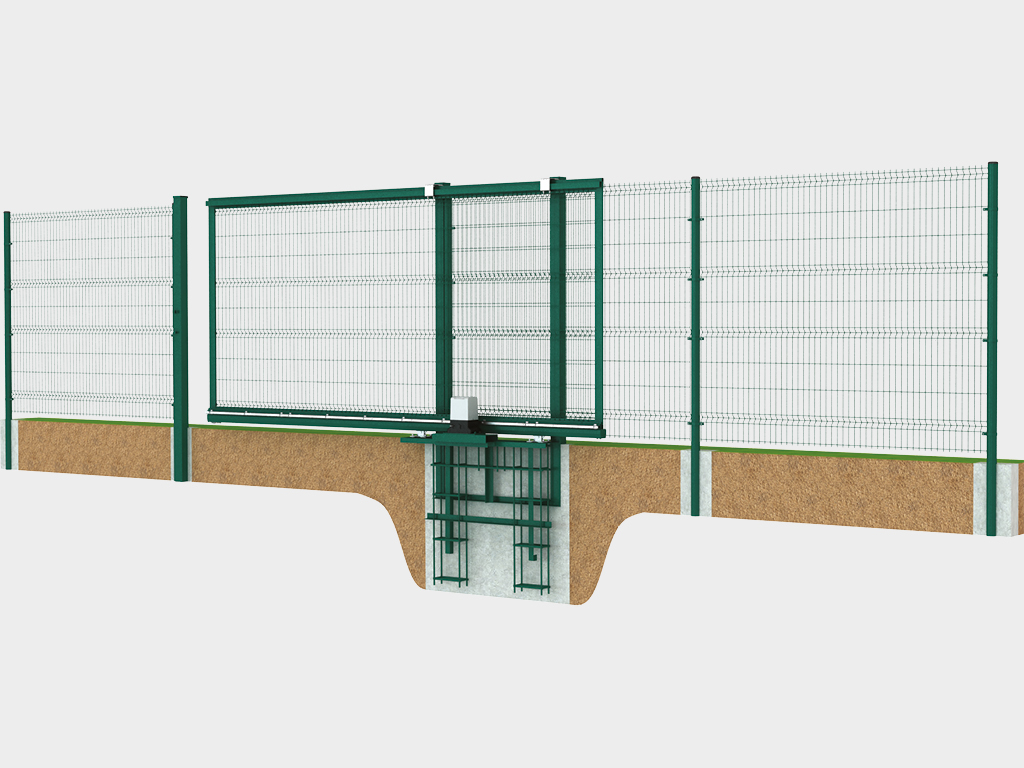

Бетон куюлчу рама менен монтаждоо.

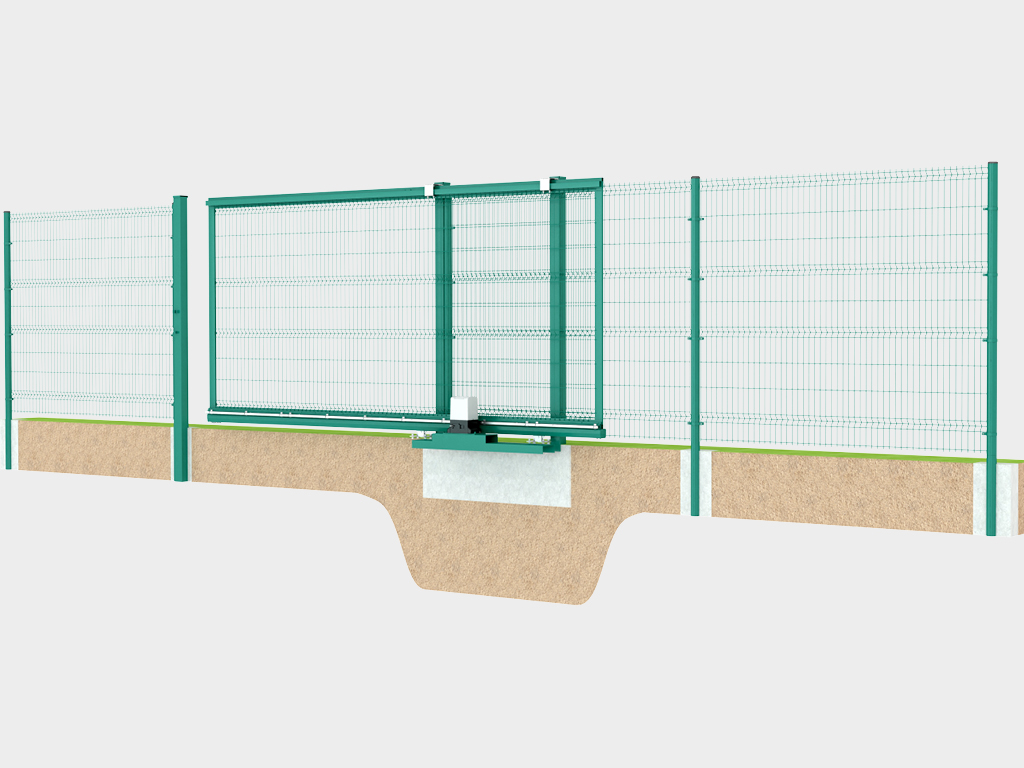

Бетон куюлбаган рама менен монтаждоо (ачыктын туурасы 4 000 мм чейин мүмкүн).

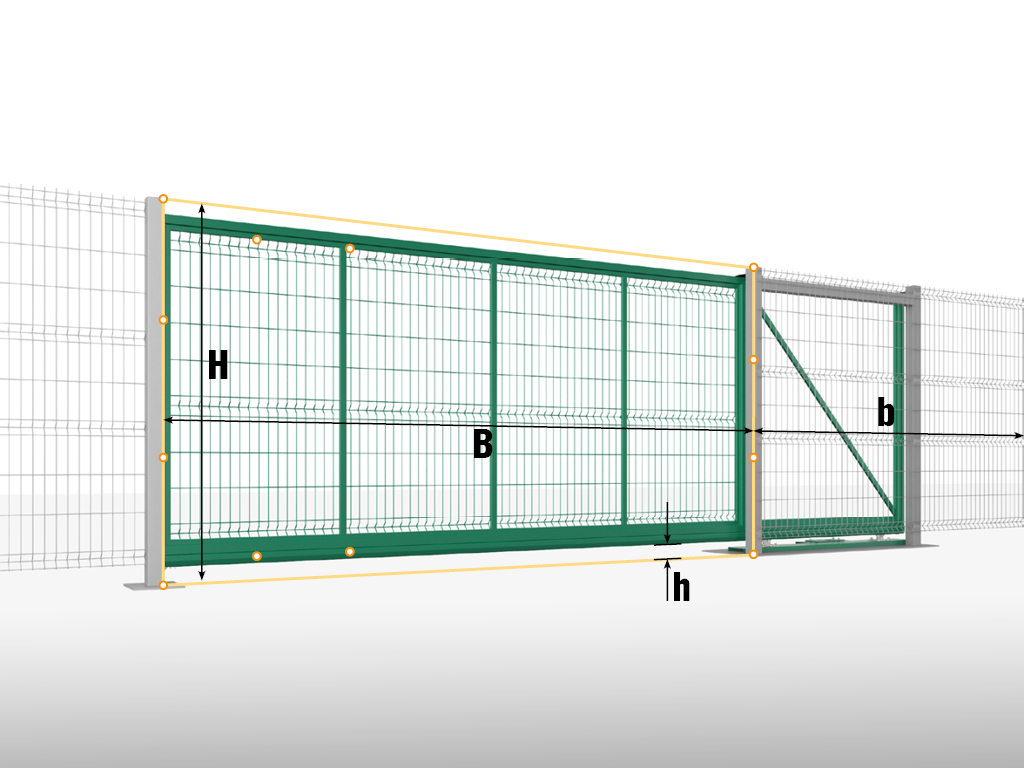

H (мм) — конструкциянын бийиктиги.
B (мм) — конструкциянын туурасы.
b (мм) — полотнонун жылышы үчүн орун.
h (мм) — боштук.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Сэндвич-панел менен толтурулган көчө жылма эшиктерин монтаждоо боюнча нускамасы

PDF

Тууралыгын тастыктоо сертификаты

PDF

Тосмо системалары үчүн жылма эшиктердин паспорту

PDF

Тосмо системалары үчүн жылма эшиктер

PDF

DWG

Эшиктерди монтаждоо

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшү болгон эшиктерге кардарга сатып алуу мөөнөтүнөн баштап чекене сатуулар үчүн 1 жыл, дилердик заказдар үчүн 2 жылдык ишенимдүүлүк кепилдиги берилет.
