DSMC сериясынын консоль түрүндөгү жылма аппарельдүү платформа — складдан унаа кузовуна автопогрузчиктин өтүүсүн камсыздоодо эң эффективдүү жабдуу. Ал аппарельди кузовдо эң так орунга коюу зарыл болгондо, ошондой эле унааларды капталдан жүктөө учурунда колдонулат. Аппарель сегменттери платформанын туурасынан кыскарган унаалар менен иштөөгө мүмкүнчүлүк берет.

Зона применения:

Кампа комплекстери: жүктөө-түшүрүү зоналарын жабдуу үчүн жабдык

монтаж менен заказ берүү

Артыкчылыктар

Аппарелдин так позицияланышы

Платформанын конструкциясы аппарелдин унаанын кузовуна мүмкүн болушунча так позицияланышын камсыздайт.

Жүктөө-түшүрүү иштеринин ыңгайлуулугу

Жүк унаанын арткы капталына дээрлик тыгыз жайгашкан жүктөр менен иштөө мүмкүн.

Жылуулукту кармаган док (токтомо аянтча)

Толук “жылуу” док уюштурууга мүмкүнчүлүк бар: дарбазалар платформага чейин жабылат, аппарелдин узундугу 1 000 мм.

Авариялык абалда дароо токтотуу мүмкүнчүлүгү

Гидравликалык установкадагы коопсуздук системасы шланг үзүлүп же унаа иш учурунда ордунан жылып кеткен учурда платформаны дароо токтотот.

Иштөө температурасынын кеңири диапазону

Өтө төмөн температуралуу аймактарда колдонуу үчүн атайын “кышкы пакеттер” каралган.

Коррозияга туруктуулук

Металл порошок менен боёлордун алдында дробеструй ыкмасы менен иштетилет.

Аппарелдин так позицияланышы

Платформанын конструкциясы аппарелдин унаанын кузовуна мүмкүн болушунча так позицияланышын камсыздайт.

Жүктөө-түшүрүү иштеринин ыңгайлуулугу

Жүк унаанын арткы капталына дээрлик тыгыз жайгашкан жүктөр менен иштөө мүмкүн.

Жылуулукту кармаган док (токтомо аянтча)

Авариялык абалда дароо токтотуу мүмкүнчүлүгү

Иштөө температурасынын кеңири диапазону

Өтө төмөн температуралуу аймактарда колдонуу үчүн атайын “кышкы пакеттер” каралган.

Коррозияга туруктуулук

Металл порошок менен боёлордун алдында дробеструй ыкмасы менен иштетилет.

Дизайн

Бетинин тиби

RAL түс картасы боюнча түстүк чечимдер

Чечевица түрүндөгү рифление

RAL 9005 (кара, стандарттуу түс)

RAL 5005 (көк, стандарттуу түс)

RAL түс картасы боюнча стандарттуу эмес түс (кошумча акы менен)

Комплектация

Базовая комплектация

Дополнительная комплектация

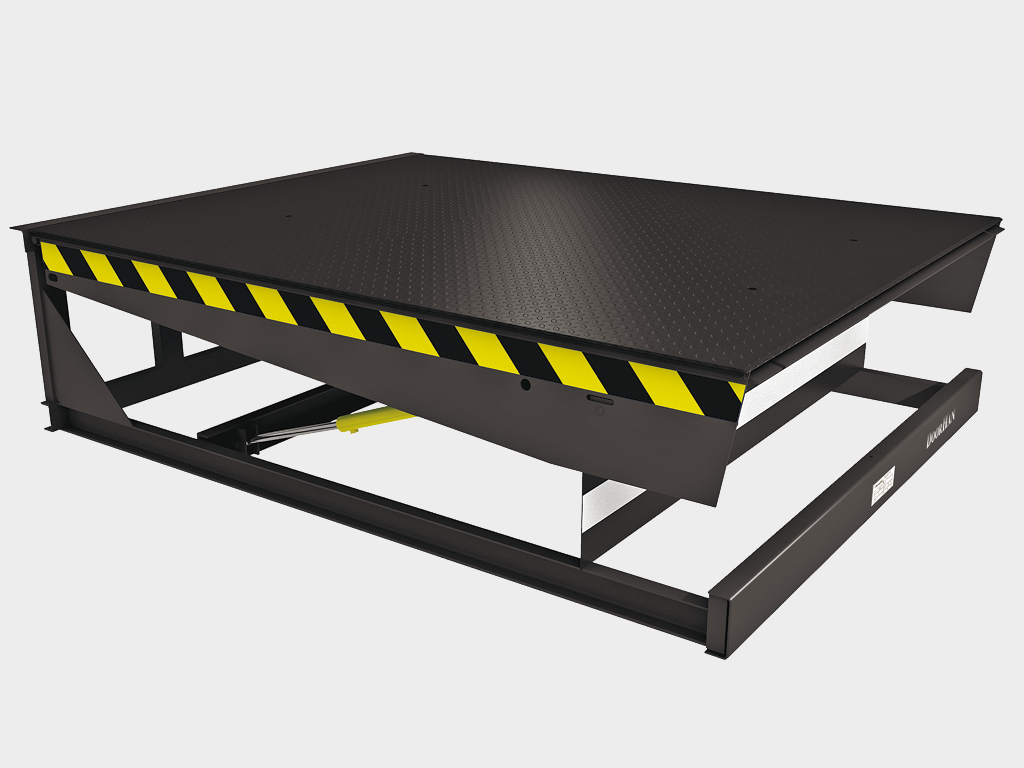

Теңдөөчү платформа.

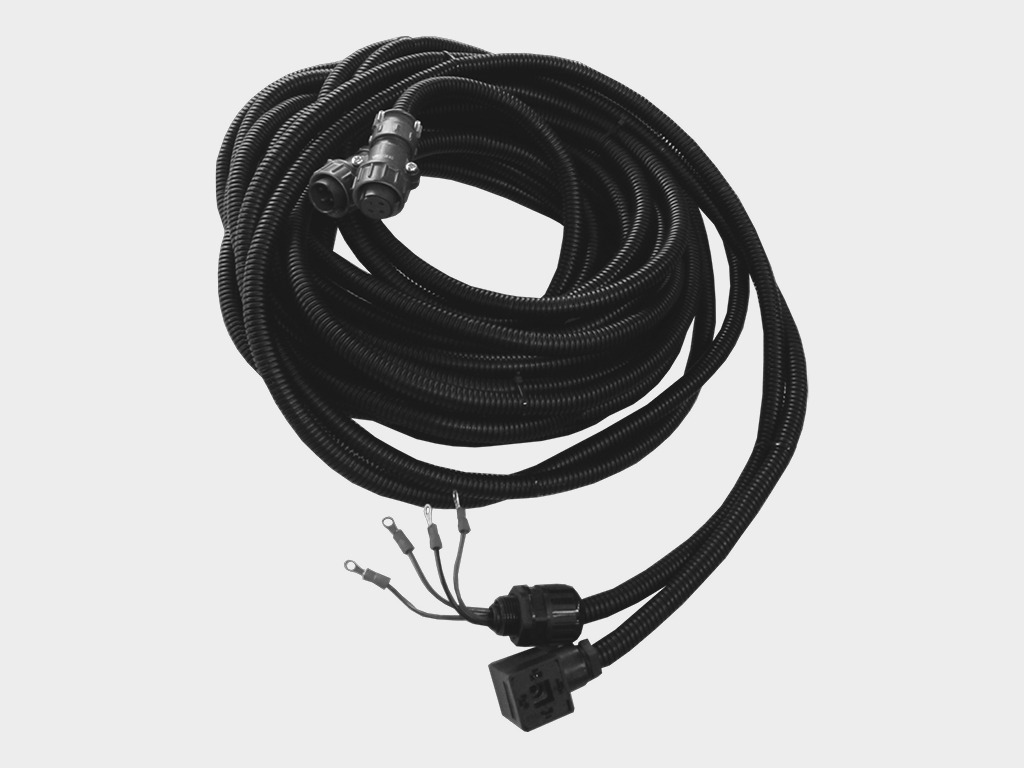

Башкаруу блогу үчүн туташуу.

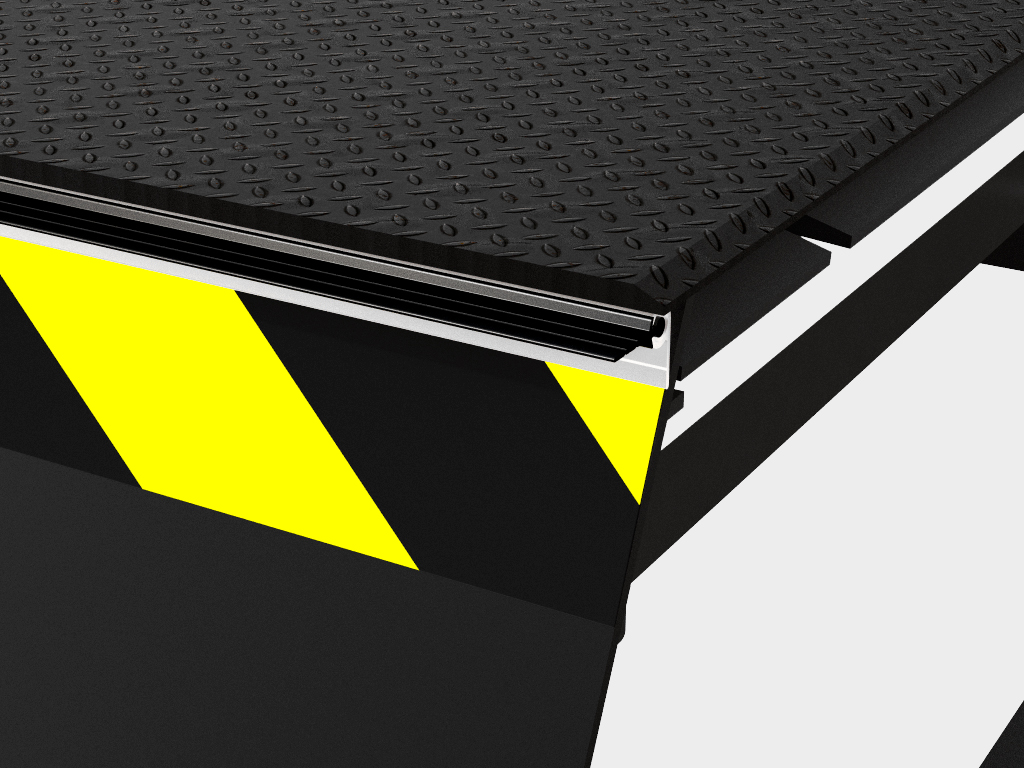

Жан тыгыздагыч.

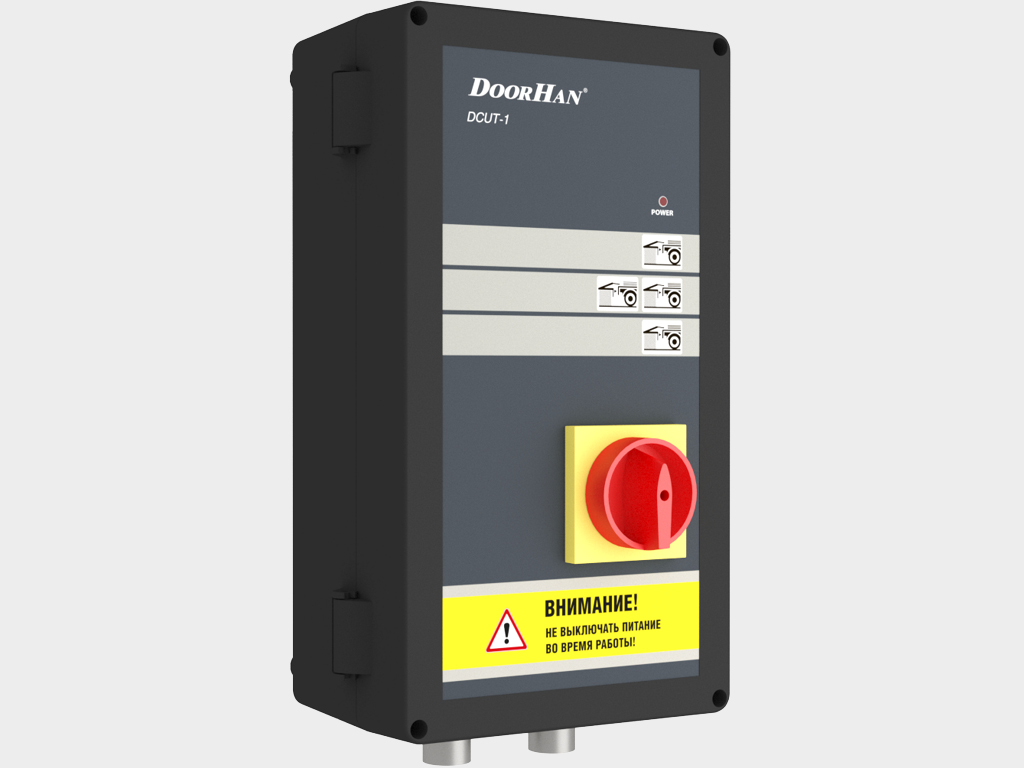

Артикул «123-592». Башкаруу блогу DCUT-1 – базалык. Тамактандыруу: 380 В, 3 фазасы. Платформаны башкаруу баскычты кармоо менен жүргүзүлөт. Платформаны паркинг абалга кайтаруу баскычты кармоо менен ишке ашат. Дарбазалар жабык болгондо платформа блоктолот.

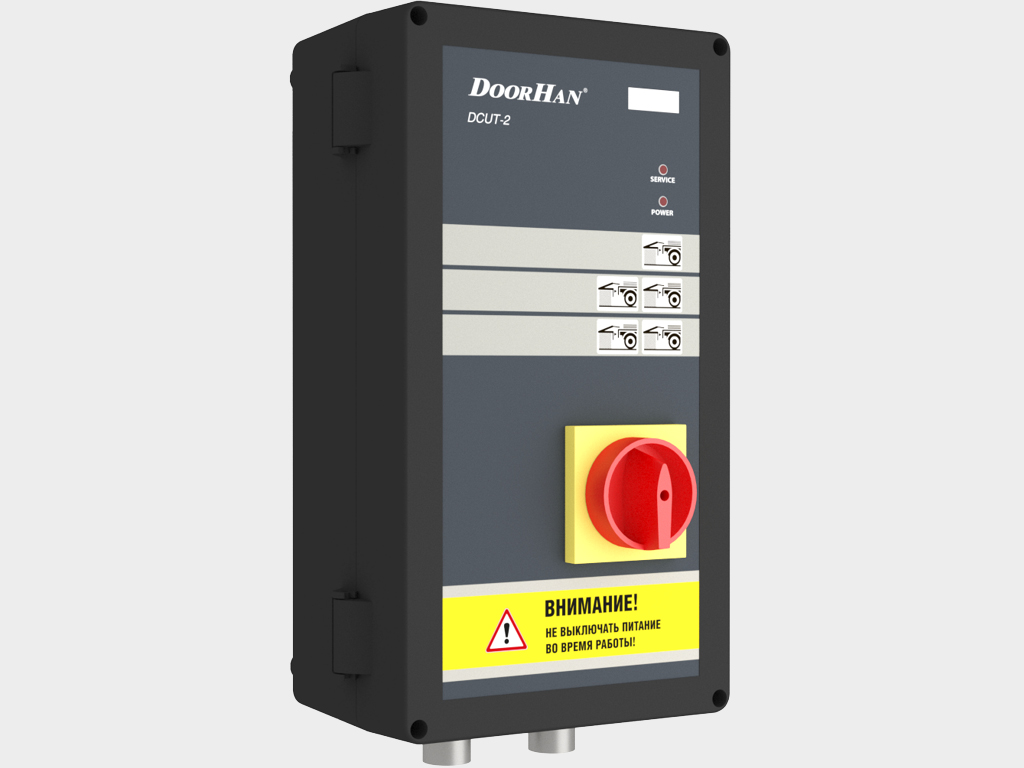

Артикул «123-593». Башкаруу блогу DCUT-2 – кеңейген функциялары менен. Тамактандыруу: 380 В, 3 фазасы. Платформаны башкаруу баскычты кармоо менен жүргүзүлөт. Платформаны автоматтык түрдө паркинг абалга кайтаруу AUTO баскычын бир жолу басуу менен ишке ашат. Дарбазалар жабык болгондо платформа блоктолот. Тышкы/ички жарык берүүчү сигналга туташуусу мүмкүн. Платформанын жарыктандыруусу. Техникалык тейлөөнүн зарылдыгын көрсөткөн индикатор. Цифралык дисплей.

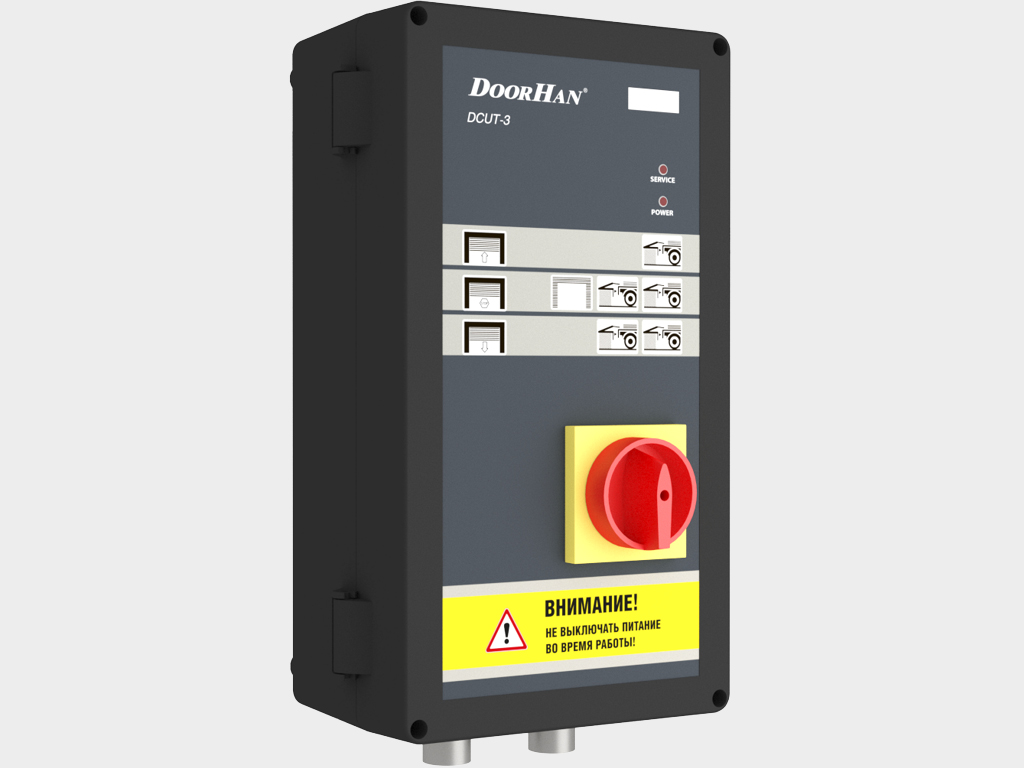

Артикул «123-594». Башкаруу блогу DCUT-3 – жүктөө докунун элементтерин башкаруу үчүн комплекстүү шайман. Тамактандыруу: 380 В, 3 фазасы. Платформаны башкаруу баскычты кармоо менен жүргүзүлөт. Платформаны автоматтык түрдө паркинг абалга кайтаруу AUTO баскычын бир жолу басуу менен ишке ашат. Дарбазалар жабык болгондо платформа блоктолот. Тышкы/ички жарык берүүчү сигналга туташуусу мүмкүн. Платформанын жарыктандыруусу. Техникалык тейлөөнүн зарылдыгын көрсөткөн индикатор. Цифралык дисплей. Дарбаза приводун башкаруу. Кагып тыгыздоочу жабдууну башкаруу.

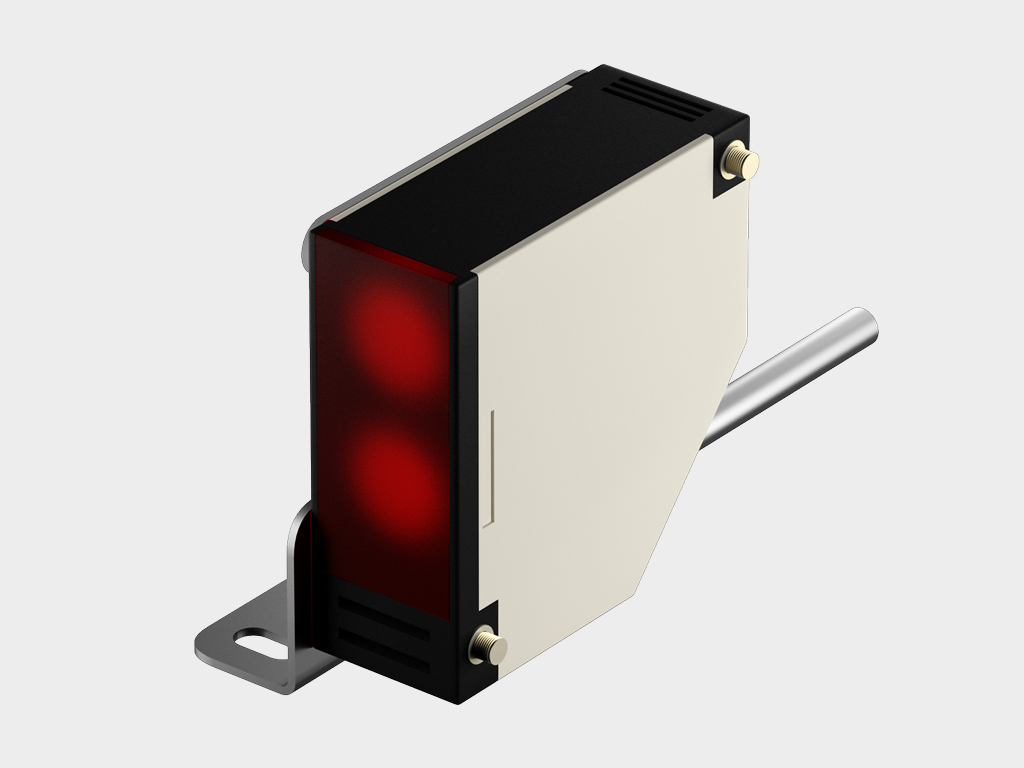

Артикул «E3JK-DS3OM1». Фотоэлектрдик сенсор платформанын жана секциялык дарбазалардын өз ара блокировкасында колдонулат. Дарбазалар жабык болгондо сенсор платформаны башкарууну блоктойт, дарбазаларды бузулуудан сактайт.

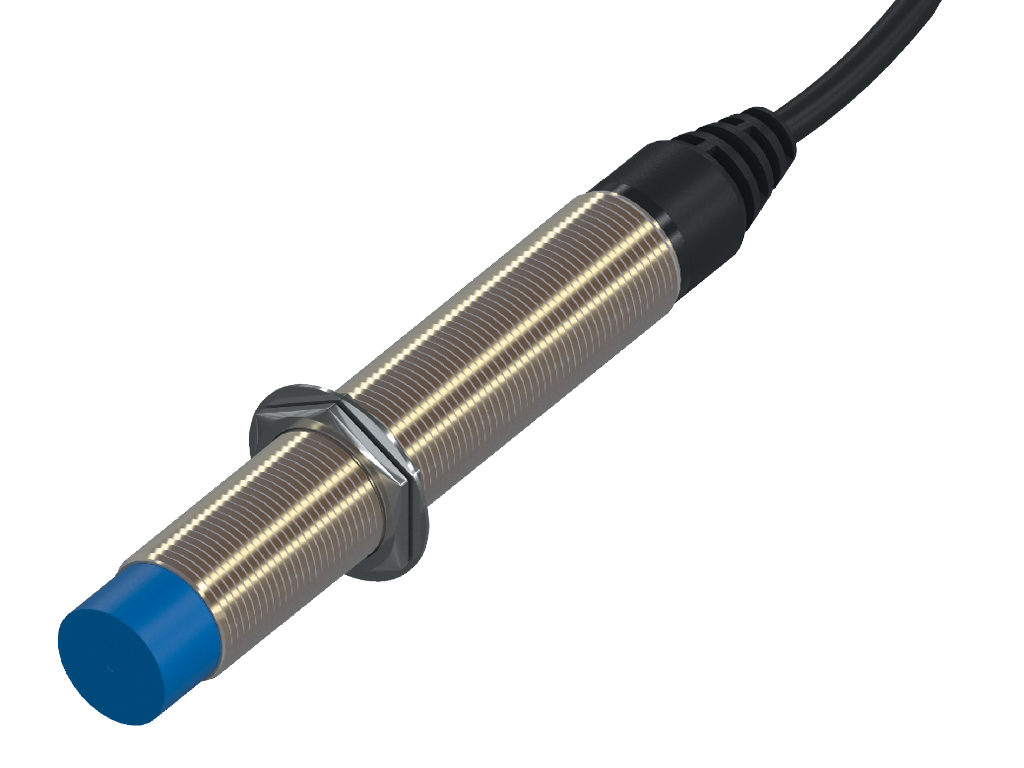

Артикул «1747-22». Аппарелдин абалын көзөмөлдөө үчүн уравнительная платформага орнотулган индуктивдик сенсор.

Артиклдер жүгөрү дөңгөлөктөрүнүн багыттоочтору үчүн: анкер болттор менен орнотулуучу – «OE22», бетондоо үчүн – «OE23», анкер болттор менен орнотулуучу цинктелген – «OE24», бетондоо үчүн цинктелген – «OE26». Дөңгөлөк багыттоочтору докто унааны тез жана так токтотууга, герметизаторлорду жана имараттын дубалдарын бузулуудан коргоого багытталган. Алар унаа дөңгөлөгүнүн жээгине мүмкүн болгон контактты минималдаштыруу максатында иштелип чыккан. Багыттоочтор – диамтери 159 мм болот түтүктөрү, бекитүүчү чыгармалар менен. Негизги түс – RAL 2004, ошондой эле RAL түс картасы боюнча каалаган түскө боёого же ысык цинктелген вариантына ээ. Багыттоочтор доктун алдына эки ыкма менен орнотулат: анкер болттор менен жана бетондоо аркылуу.

Коопсуздук тосмолору имараттын ичинде орнотулуп, жүк ташуучу автопогрузчуну дубалдардан коргоо үчүн арналган. Алар автопогрузчунун склад аянтчасы боюнча жана докко жакындаганда туура жана коопсуз жүрүшүн камсыздайт. Тосмолор – диамтери 100–159 мм тегерек түтүктөрдөн турат, ошондой эле заказчынын эскизине ылайык ар кандай формада жасалышы мүмкүн. Негизги түс – RAL 2004, ошондой эле RAL түс картасы боюнча каалаган түскө боёого же ысык цинктелген вариантына ээ (тосмолорду жекече суроо менен алууга болот).

Артикул «OE01». Коргоочу устунчалар – автопогрузчунун дарбаза таянычтарын бузулуудан коргоо үчүн. Устунчалар имарат ичинде таянычтардын алдына орнотулат. Диаметри – 100дөн 159 ммге чейин. Негизги түс – RAL 2004, ошондой эле RAL түс картасы боюнча каалаган түскө боёого же ысык цинктелген вариантына ээ.

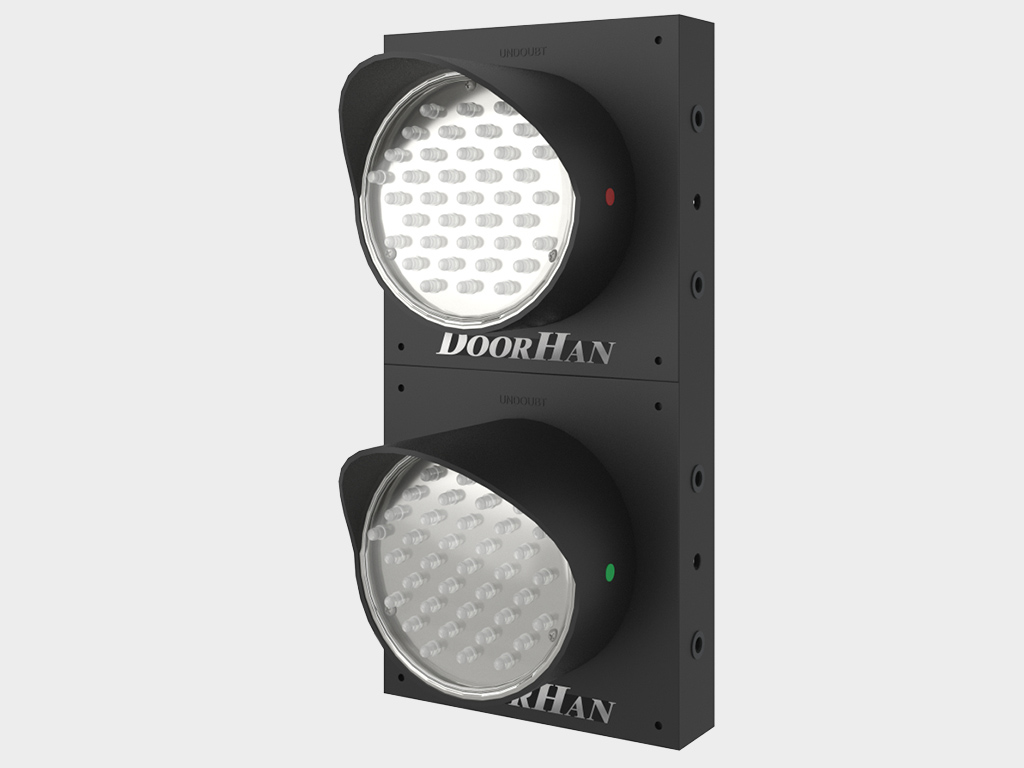

Артикул «TL-LED». Светофор – жүк ташуучу унаа менен жүктөгүчтүн коопсуз жүрүшүн камсыз кылуу үчүн колдонулат. DCUH-2, DCUH-3 серияларындагы башкаруу блокторуна туташтырылышы мүмкүн.

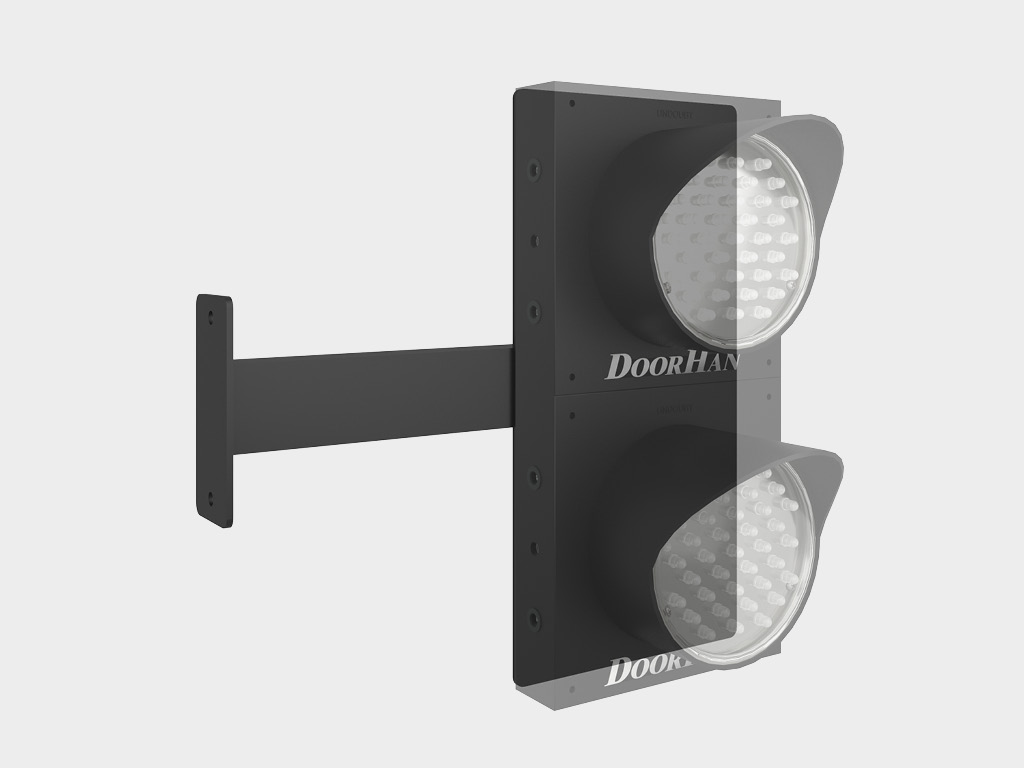

Артикул «OE.DH120». Перегрузка системаларынын светофору үчүн кронштейн, жүктөө тамбурунун жан дубалына орнотуу үчүн.

Артикул «BR250x250x100». Базалык. Резина бампер 250 × 250 × 100 мм. Жүк ташуучу унаанын жүктөө ордуна коопсуз жакындашын камсыз кылып, имарат дубалдарын бузулуудан сактайт. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

Артикул «BR450x250x100». Базалык. Резина бампер 450 × 250 × 100 мм. Жүк ташуучу унаанын жүктөө ордуна коопсуз жакындашын камсыз кылып, имарат дубалдарын бузулуудан сактайт. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

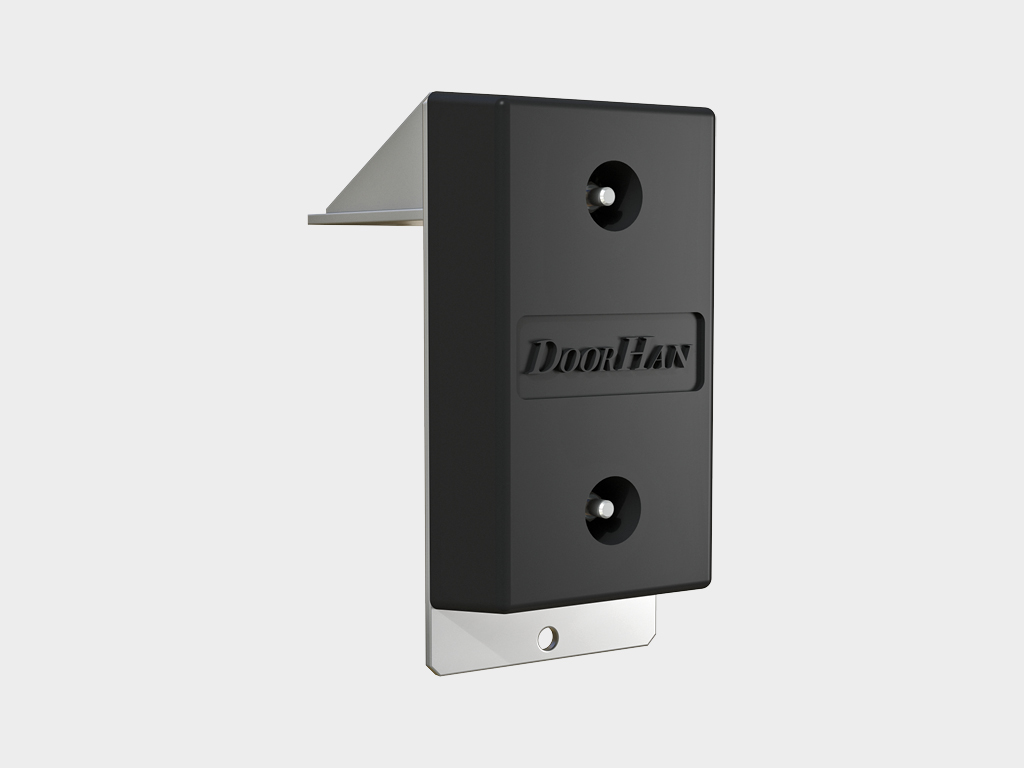

Артикул «BRC510х250х330». 450 × 250 × 100 мм бамперинин негизинде курулган. Консоль түрүндөгү резина бампер 510 × 250 × 330 мм (сырткы өлчөмдөрү). Жүк ташуучу унаанын жүктөө ордуна коопсуз жакындашын камсыз кылат жана имарат дубалдарын бузулуудан сактайт. Унаанын кузовунун бийиктиги пандустун бийиктигинен жогору болгондо колдонулат. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

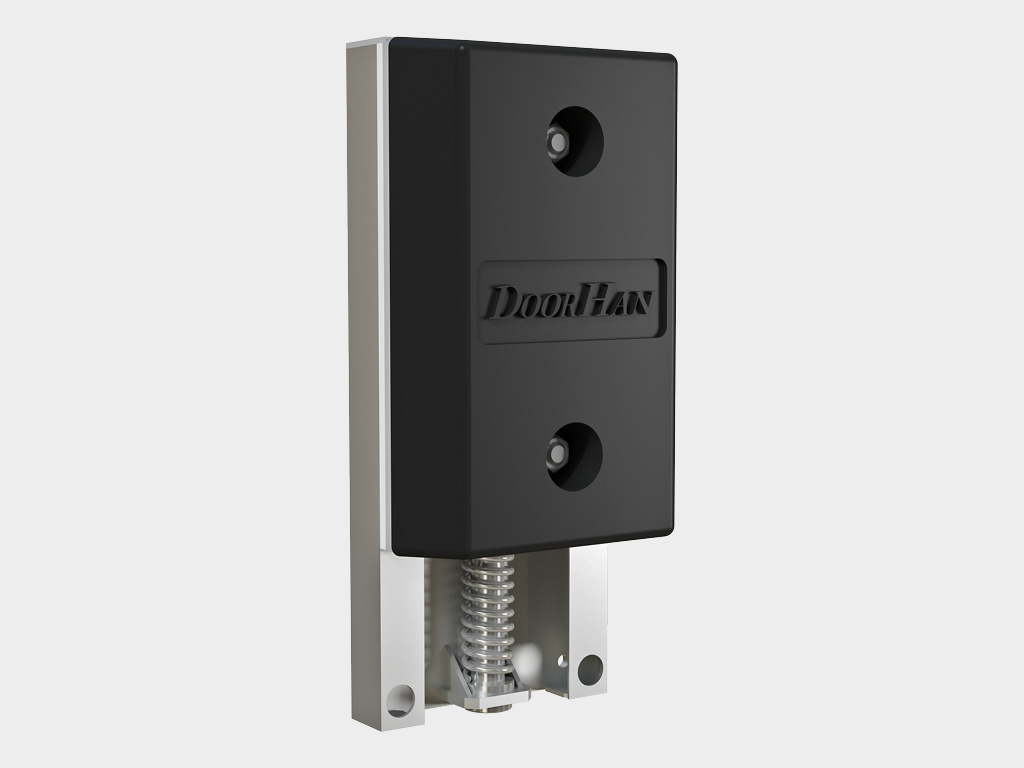

Артикул «BRM610х250х175». 450 × 250 × 100 мм бамперинин негизинде курулган. Козголо турган резина бампер 610 × 250 × 175 мм (сырткы өлчөмдөрү). Жүктөө/жүктөн түшүрүү учурунда жүк ташуучу унаанын кыймылына ылайык көтөрүлүп түшөт. Козголо тургандыгына байланыштуу өтө жогорку тозууга туруктуулугу бар. 1 000 мм узундуктагы жылма аппарель менен гана колдонууга болот. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

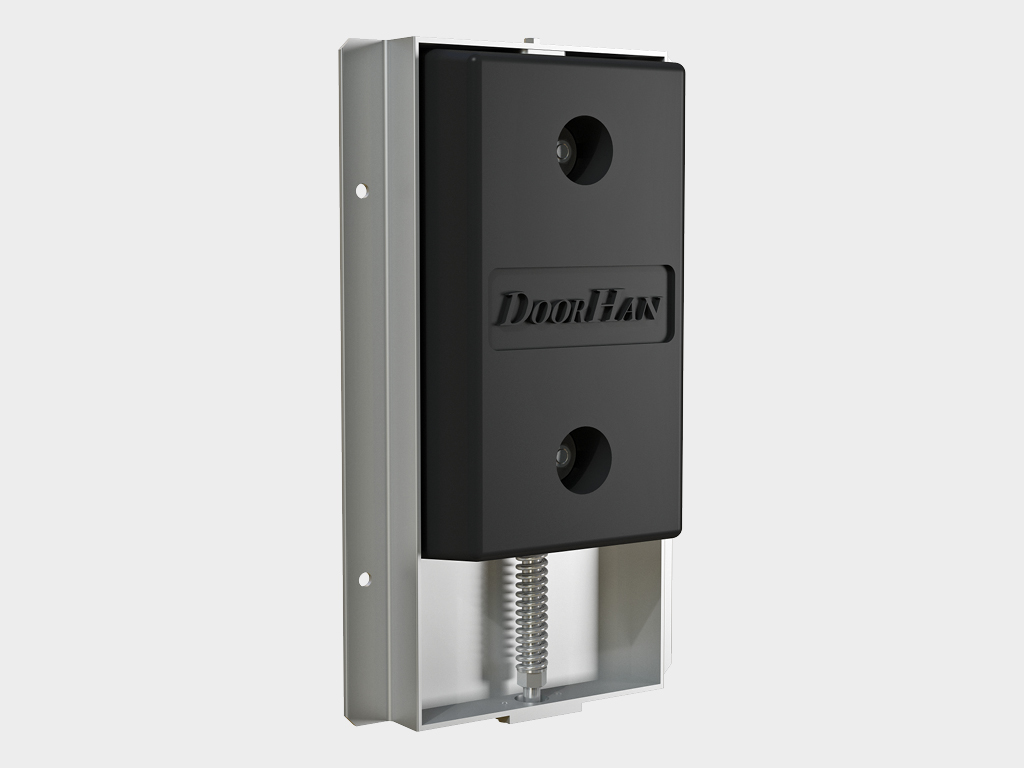

Артикул «BRM600х364х110». 450 × 250 × 100 мм бамперинин негизинде курулган. Козголо турган резина бампер 600 × 364 × 110 мм (сырткы өлчөмдөрү). Жүктөө/жүктөн түшүрүү учурунда жүк ташуучу унаанын кыймылына ылайык көтөрүлүп түшөт. Козголо тургандыгына байланыштуу өтө жогорку тозууга туруктуулугу бар. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

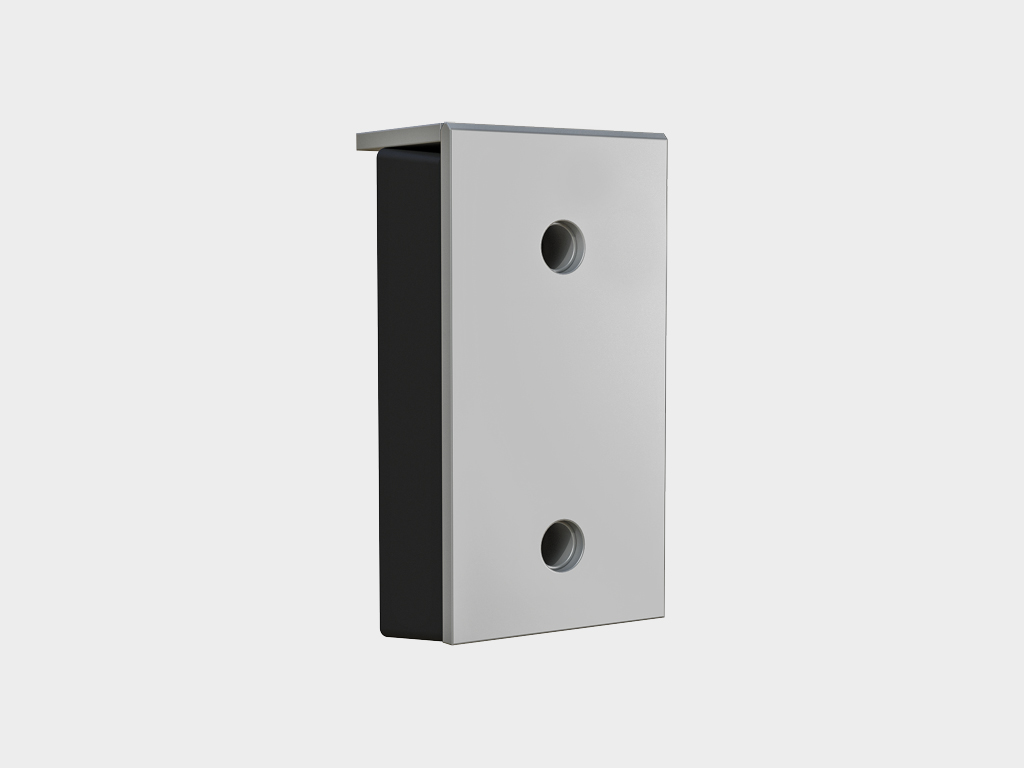

Артикул «BRSP(16)465х250х165». 450 × 250 × 100 мм бамперинин негизинде курулган. Рабочий катмар 16 мм калыңдыктагы болоттон жасалган. Толук бетиндеги амортизатордон (резина бампер 450 × 250 × 100 мм) жана бекем тышкы болот плитасынан турат. Бамперди коргоочу жабуу бампердин кызмат мөөнөтүн узартып, автотоктотуу жана жүктөө-жүктөн түшүрүү учурунда бампердин бузулушун алдын алат. Бул бөлүк тез тозот жана кепилдик алмаштырууга жатпайт. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

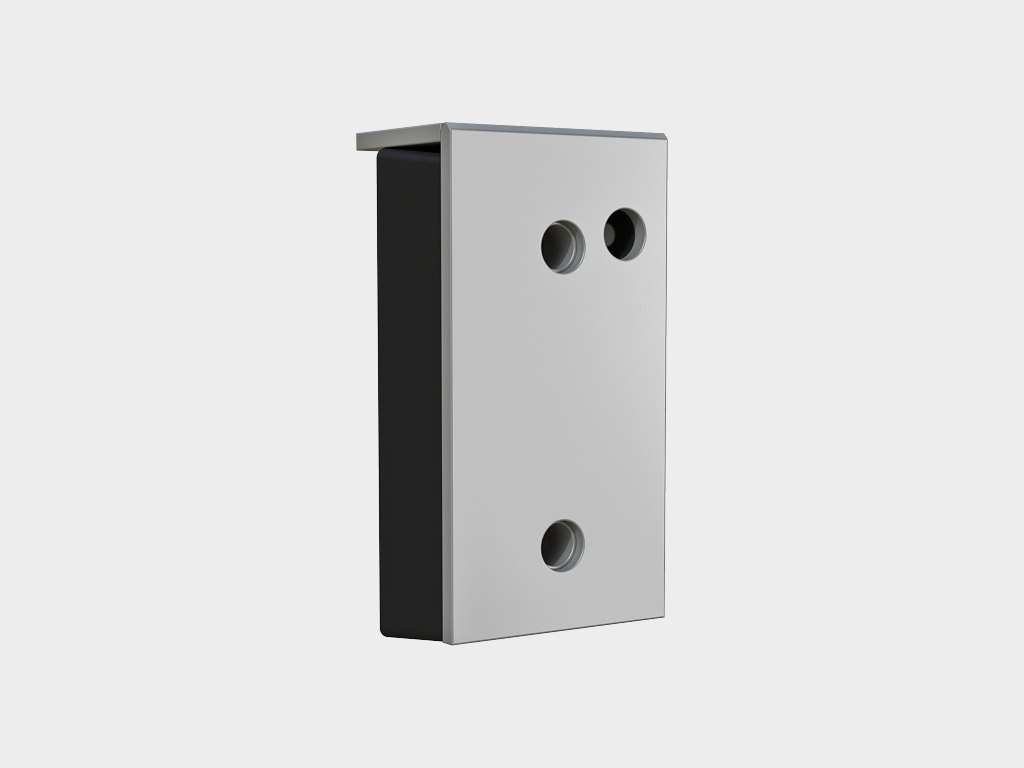

Артикул «BRSP(16)465х250х165S». 450 × 250 × 100 мм бамперинин негизинде курулган. Рабочий катмар 16 мм калыңдыктагы болоттон жасалган жана парковка сенсору менен жабдылган. Толук бетиндеги амортизатордон (резина бампер 450 × 250 × 100 мм), бекем тышкы болот плитасынан жана коопсуз токтотуу үчүн парковка сенсорунан турат. Бамперди коргоочу жабуу бампердин кызмат мөөнөтүн узартып, автотоктотуу жана жүктөө-жүктөн түшүрүү учурунда бампердин бузулушун алдын алат. Бул бөлүк тез тозот жана кепилдик алмаштырууга жатпайт. Парковка радары системасында колдонулат. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

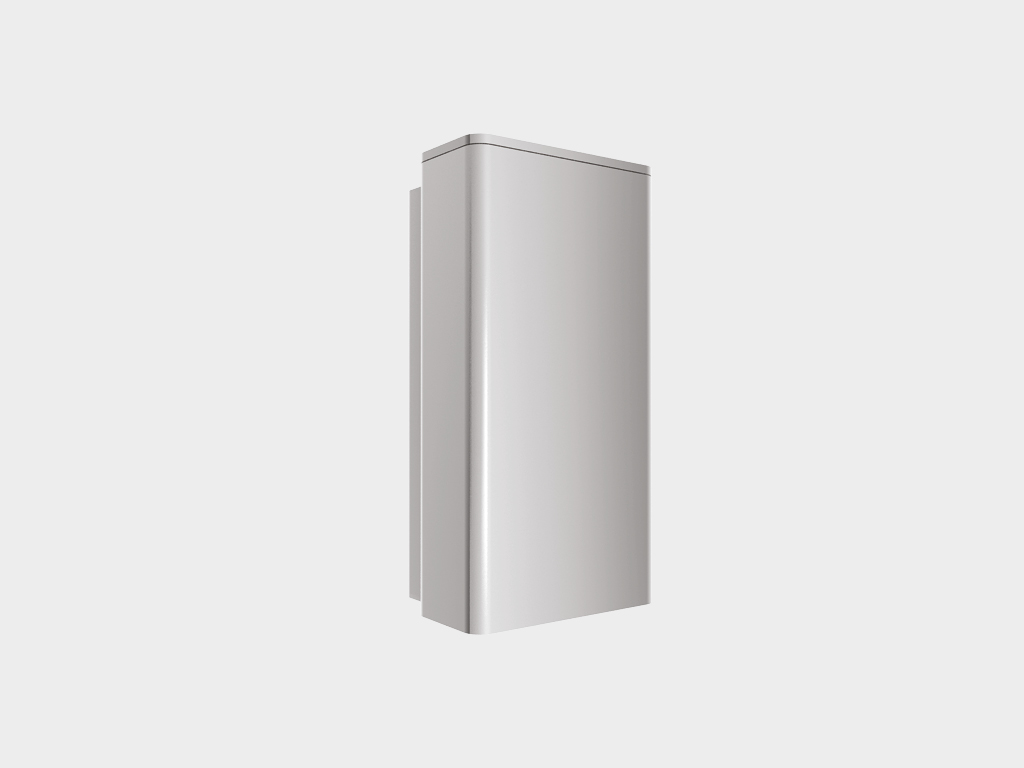

Артикул «BS500х255х205». 450 × 250 × 100 мм бамперинин негизинде курулган. Металл бампер 500 × 255 × 205 мм (сырткы өлчөмдөрү) демпфердик саймасы менен. Гибриддүү бампер, козголо турган резина бампер менен металл плиткасы бар бампердин аралашмасы. Тарткыч, демпфердик сайма резинадан, тышкы бекем металл капкагы унаа кузовунун кыймылына жараша жылат. Металл корпус бампердин кызмат мөөнөтүн узартып, автотоктотуу жана жүктөө-жүктөн түшүрүүдө бузулуудан сактайт. Тез тозот жана кепилдик алмаштырууга жатпайт. 1 000 мм узундуктагы жылма аппарель менен гана колдонулат. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген

Артикул «BS800х255х205». 450 × 250 × 100 мм бамперинин негизинде курулган. Металл бампер 800 × 255 × 205 мм (сырткы өлчөмдөрү) демпфердик саймасы менен. Гибриддүү бампер, козголо турган резина бампер менен металл плиткасы бар бампердин аралашмасы. Тарткыч, демпфердик сайма резинадан, тышкы бекем металл капкагы унаа кузовунун кыймылына жараша жылат. Металл корпус бампердин кызмат мөөнөтүн узартып, автотоктотуу жана жүктөө-жүктөн түшүрүүдө бузулуудан сактайт. Тез тозот жана кепилдик алмаштырууга жатпайт. 1 000 мм узундуктагы жылма аппарель менен гана колдонулат. Орнотуу өлчөмдөрү «Сызымдар» бөлүмүндө берилген.

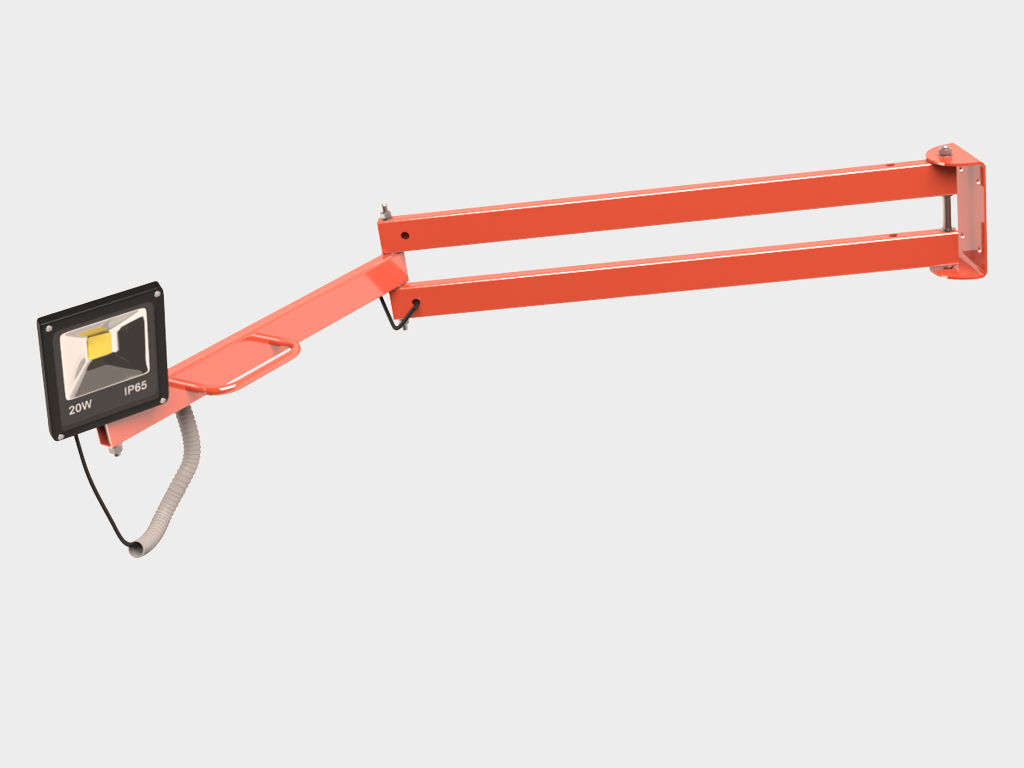

Артикул «OE.DL010». Докто жарык берүүчү LED чырак кронштейни менен.

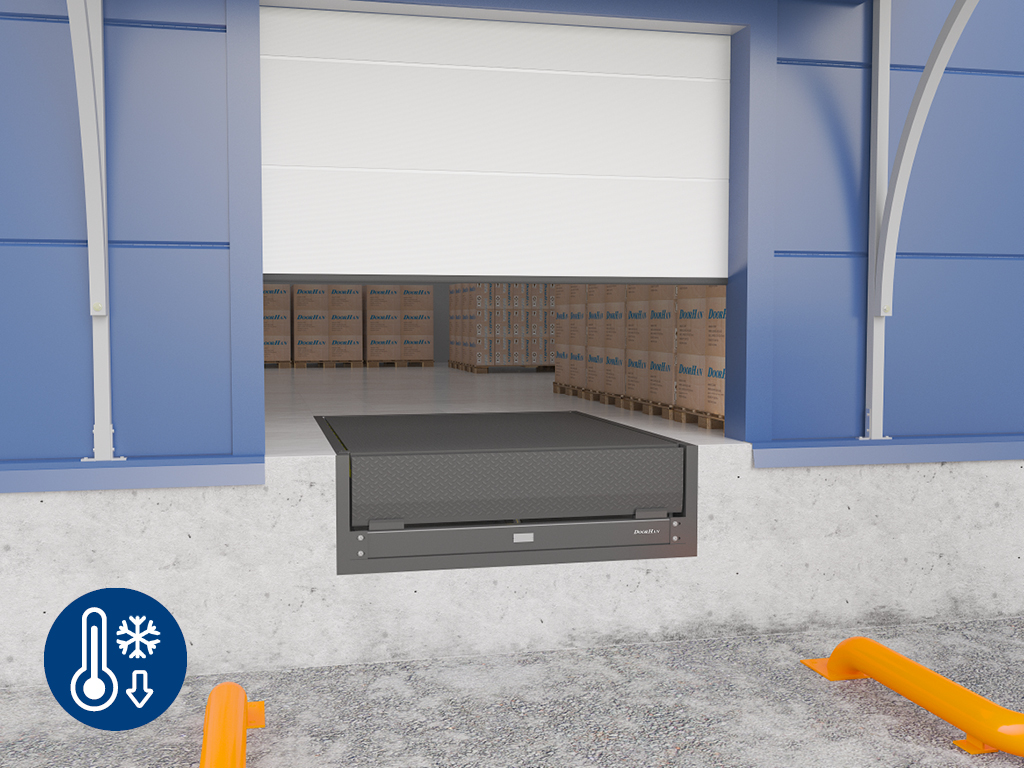

«Кышкы пакет» – жылыткыч гидростанцияны камтыйт (заказда жардамчы аркылуу тандоого болот). -30 °C чейин температурада платформаны колдонууга мүмкүндүк берет.

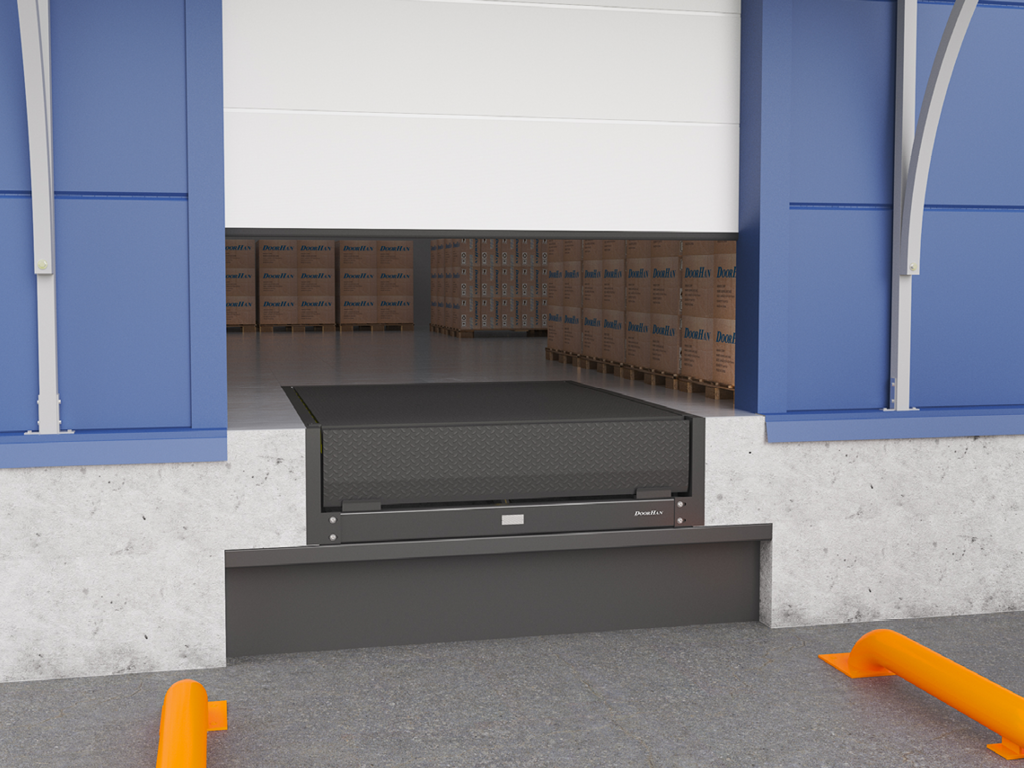

Артикул «DLSH11». Гидроборттун тешигине жаргылчак (өлчөө бирдиги – метр).

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм

2 000, 2 500, 3 000, 3 500

Ширина уравнительной платформы, мм

2 000, 2 200

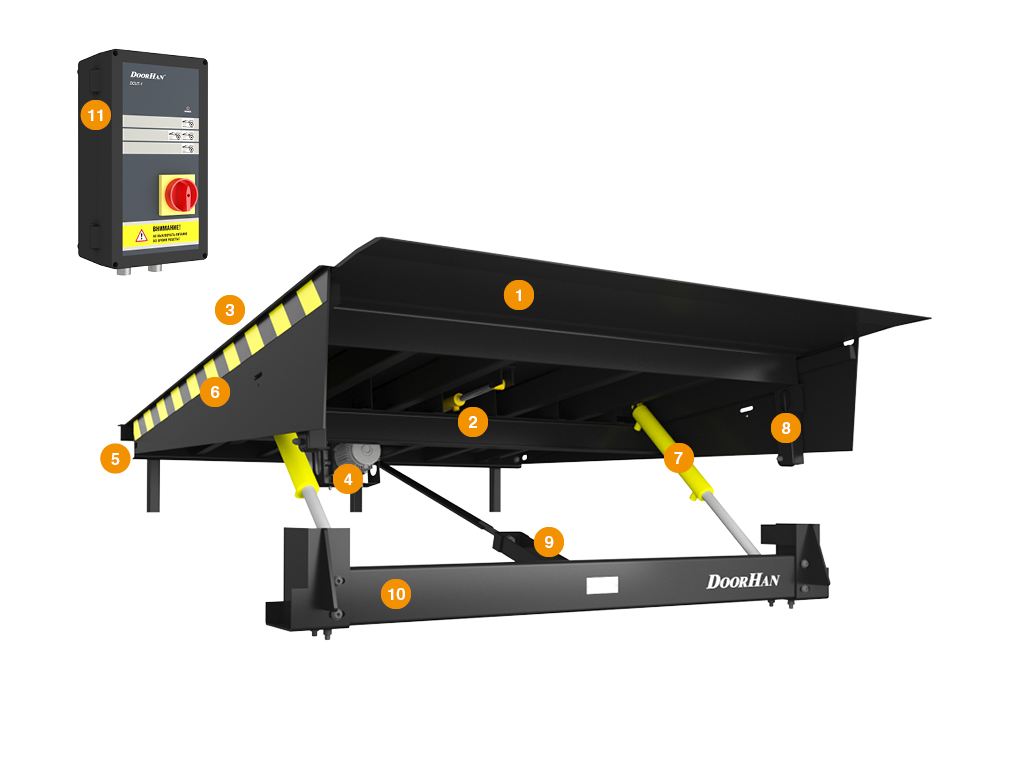

Аппарель
Аппарелдин цилиндри
Платформанын капкагы
Гидравликалык насос
Арткы тыгыздагыч
Сигнал берүүчү сары-кара тилкелер
Көтөрүүчү цилиндрлер
Капактын таяныч стойкалары
Тартылма (растяжка)
Алдыңкы таяныч (балка)
Башкаруу блогу

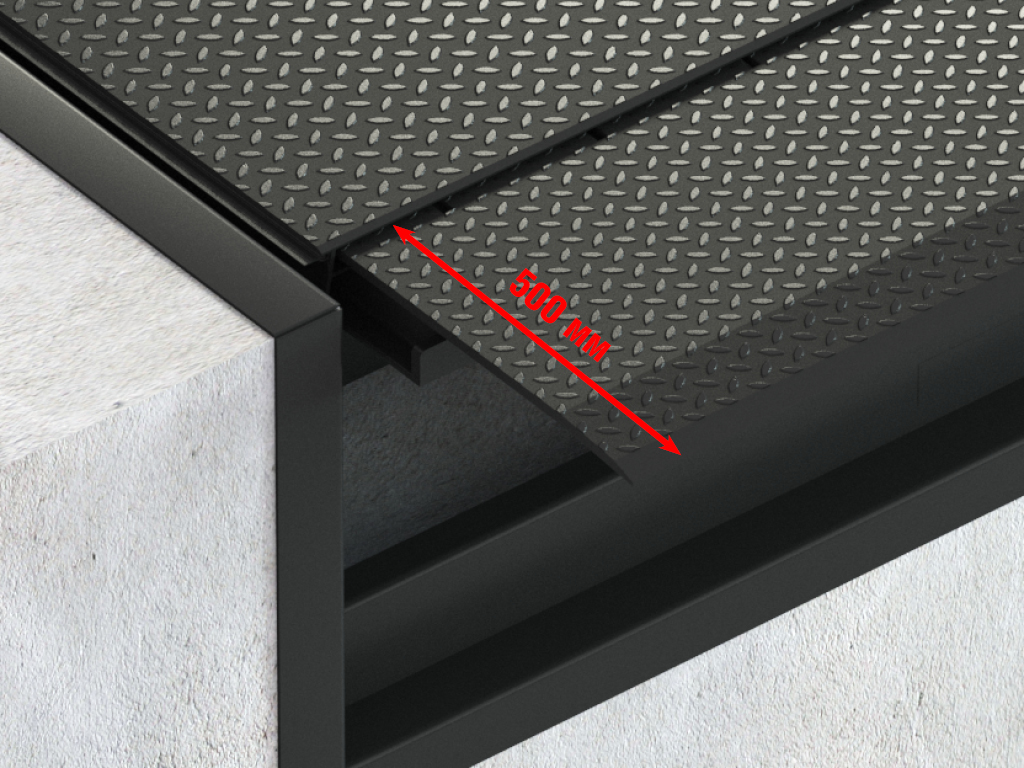

Стандарттуу аппарель — 500 мм. Фаска — 35 мм. Толук, бөлүктөрсүз, түз формадагы, бирдей тууралыкттагы унаалар паркы үчүн колдонууга ылайыкталган.

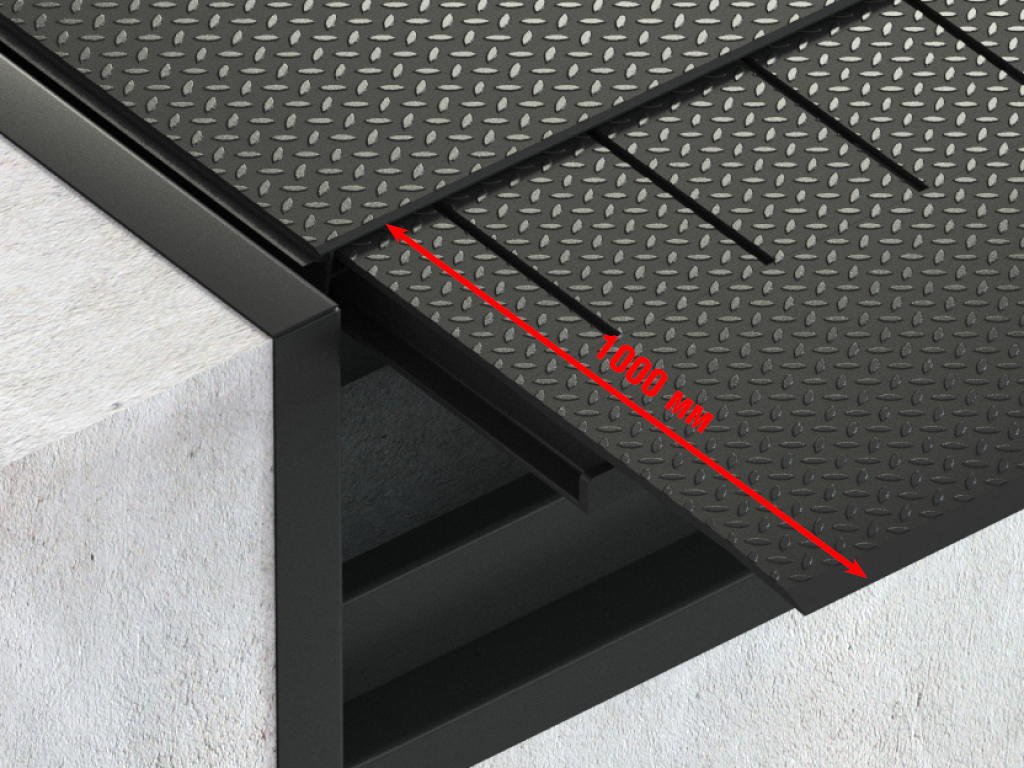

Аппарель — 1 000 мм. Фаска — 35 мм. Узартылган, толук, бөлүктөрсүз, түз формадагы, бирдей тууралыкттагы унаалар паркы үчүн колдонулат, аппарелдин узундугу 500 мм жетишсиз болгондо же дарбазалар платформадан мурун жабылып, имараттын жылуулук чөйрөсүн жаап турганда «жылуу» док уюштурууда колдонулат.

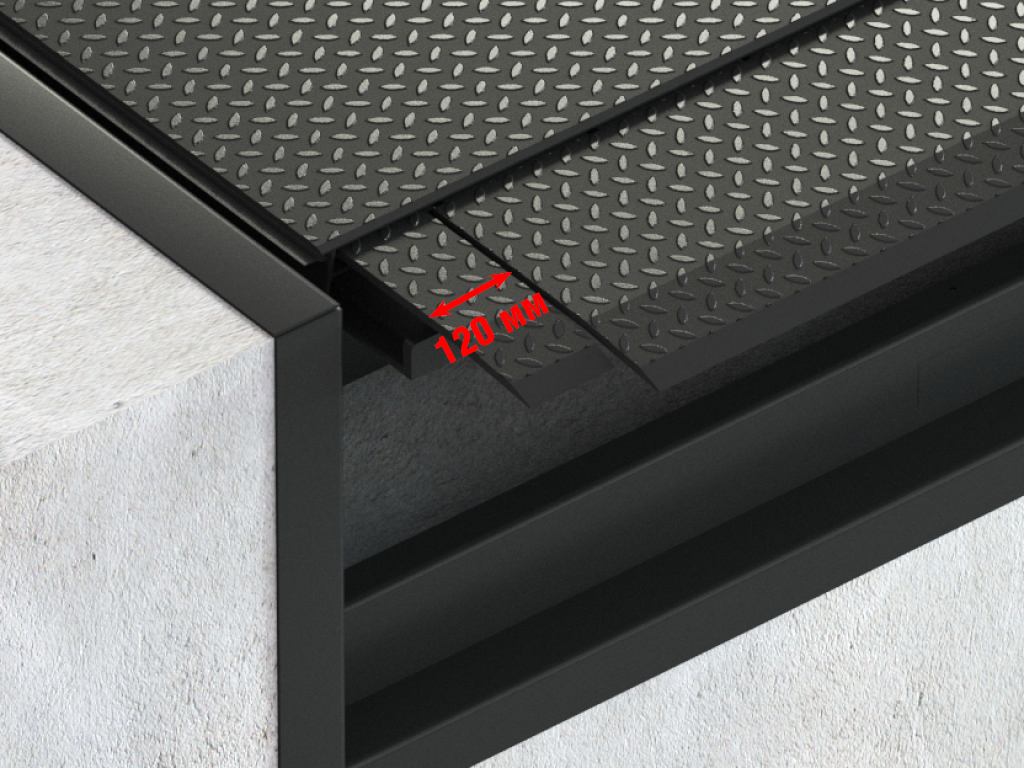

Аппарель бөлүктүү (3 сегменттен турат). Фаска — 35 мм. 3 сегмент менен ишке ашырылат. Толугу менен жылдырылып, борбордук сегментти, ошондой эле бир же эки жанындагы сегменттерди колдонууга мүмкүнчүлүк берет. Платформаны стандарттык тууралыктан кичирээк унаалар менен колдонууга шарт түзөт. 6 000 кг көтөрүү жөндөмдүүлүгү бар платформалар үчүн гана жеткиликтүү.

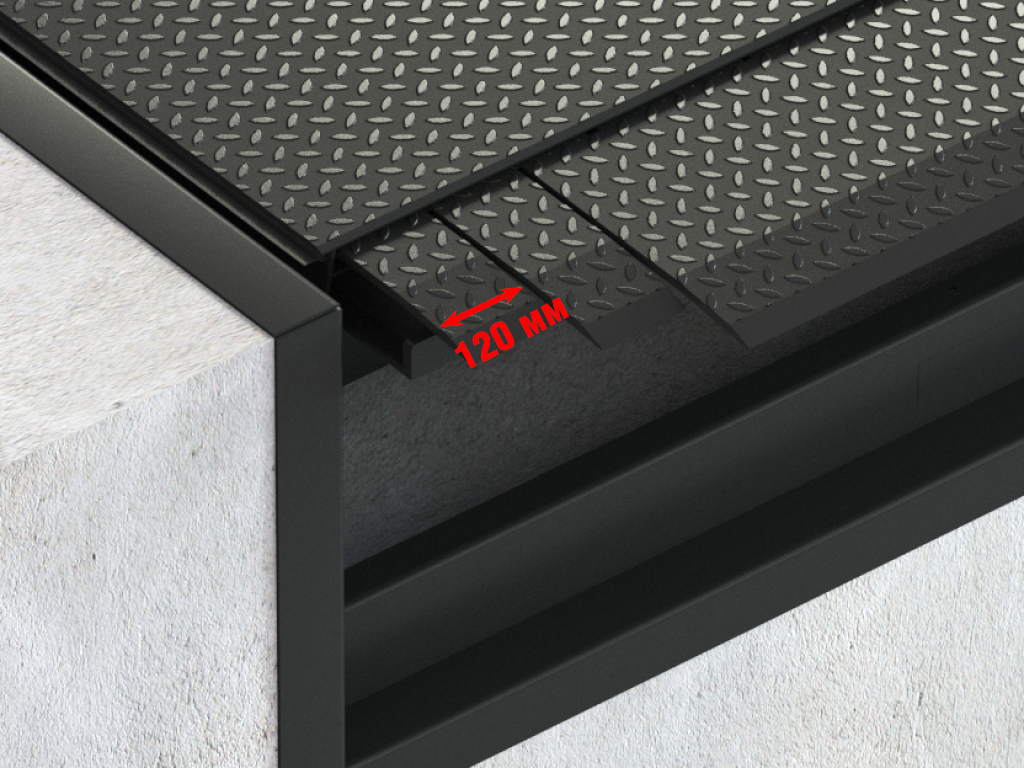

Аппарель бөлүктүү (5 сегменттен турат). Фаска — 35 мм. 5 сегмент менен ишке ашырылат. Толугу менен жылдырылып, борбордук сегментти, ошондой эле бирден төрткө чейинки жанындагы сегменттерди колдонууга мүмкүнчүлүк берет. Платформаны стандарттык тууралыктан кичирээк унаалар менен колдонууга шарт түзөт. 6 000 кг көтөрүү жөндөмдүүлүгү бар платформалар үчүн гана жеткиликтүү.

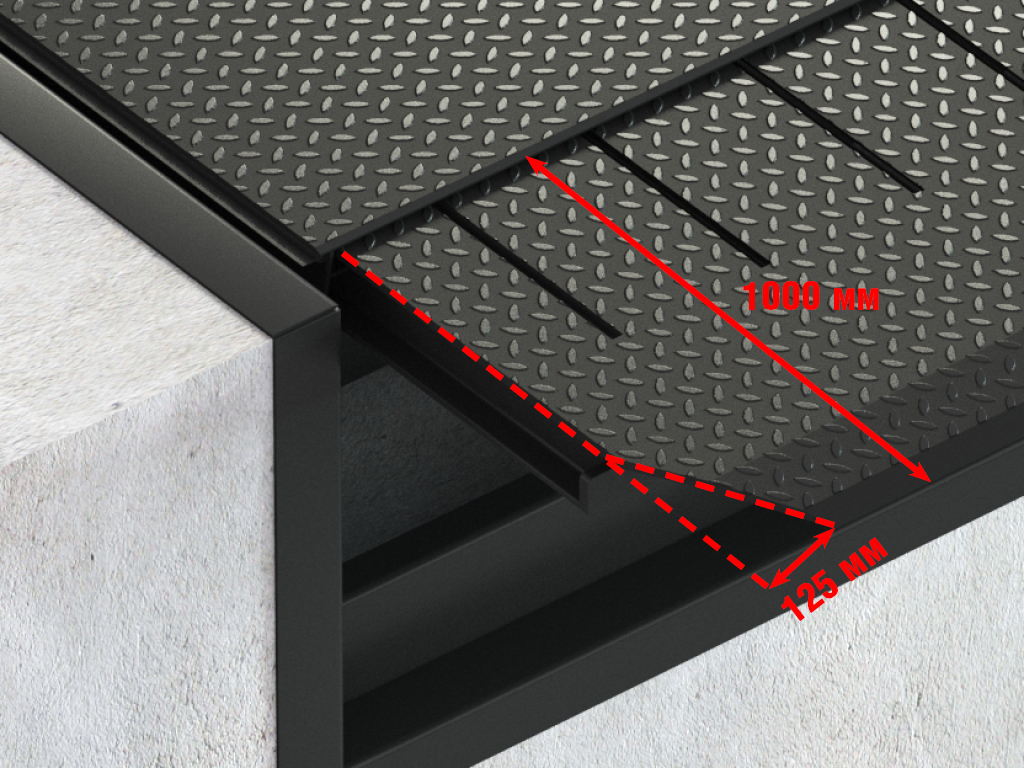

Килөөлчөк формасындагы аппарель. Фаска — 35 мм. Толук, бөлүктөрсүз. Унаа доктун так борборунда эмес токтотулганда, унаанын зыян алышын алдын алуу үчүн, ошондой эле ар түрдүү тууралыктардагы унаалар менен иштөө үчүн колдонулат.

Аппарель ийилбеген. Фаска — 35 мм. Толук, бөлүктөрсүз, түз формадагы, бирдей тууралыкттагы унаалар паркы менен колдонууга ылайыкталган, төмөн жана өтө төмөн клиренстүү жүктөгүчтөр менен колдонууда.

Параметр	Значение	Примечание
Длина, мм	2 000, 2 500, 3 000, 3 500
Допустимая нагрузка, кг (кН)	6 000 (60), 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Жогорку катмар 8 мм
Максимальная точечная нагрузка, Н/мм²	6,5	Жогорку катмар 10 мм
Мощность, Вт	1 100	Гидравликалык насостун электр кыймылдаткычы
Напряжение питания, В	380 В, 3 фазасы
Напряжение питания, В	24	Башкаруу чыңалуусу
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-30...+50	-20°Стен -30°Сге чейин гана «кышкы пакет» опциясы бар учурда
Количество подъемных цилиндров, шт	2
Рабочая жидкость	Katana Sutorimu SHV 32	Же окшошу

1. Теңдөөчү платформанын ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн аны үзгүлтүксүз техникалык кароо жана тейлөөдөн өткөрүү сунушталат.

2. Теңдөөчү платформаны башкаруу учурунда иш аймагында адамдар жана жүктөр болбошу керек.

3. Теңдөөчү платформа иштеп жатканда дарбазалар толугу менен ачылган болушу шарт.

4. Унаанын туура токтотулганына ынаныңыз. Эгер унаа кыймылдап кетүү коркунучу бар болсо, дөңгөлөктөрдү атайын дөңгөлөк тосмолору менен бекитиңиз.

5. Жүктөө/түшүрүүгө чейин аппарель толугу менен унаанын кузовуна түшкөнүнө ынануу зарыл. Аппарельдин унаа кузовуна кирүү минималдуу аралыгы – 100 мм.

6. Башкаруу блогу жүктөө/түшүрүү процессин оператор дайыма көзөмөлдөй ала тургандай жайгаштырылышы керек.

7. Стандарттык аба толтурулган дөңгөлөктүү жүктөгүчтөр үчүн 1,3 Н/мм² чекиттик жүккө ылайыкталган теңдөөчү платформаларды колдонууга уруксат берилет.

8. Жогорку чекиттик жүктөмгө ээ жүктөө техникасы үчүн (мисалы, электр штабелер, палет ташуучу жабдыктар, ричтрактар, заказ чогултуучулар полиуретан дөңгөлөктөр менен) сөзсүз түрдө 6,5 Н/мм² чекиттик жүккө ылайыкталган платформаларды колдонуу талап кылынат.

Кошумча сүрөттөмө печать

1. Көтерүү жана монтаждоо үчүн жабдуу:

- вилкасы 2 000 мм кем эмес, жүк көтөрүмдүүлүгү 35 кН кем эмес вилкасы бар автотиегич (вилочный погрузчик);

- жүк көтөрүмдүүлүгү 20 кН кем эмес көтөргүч кран.

2. Орнотуу үчүн жабдуу:

- 5–200 А диапазонундагы ширетүүчү аппарат же ага окшош жабдуу;

- 3 мм диаметри бар ширетүү электроддору.

Орнотуу

Способы монтажа

Подготовка строительного объекта

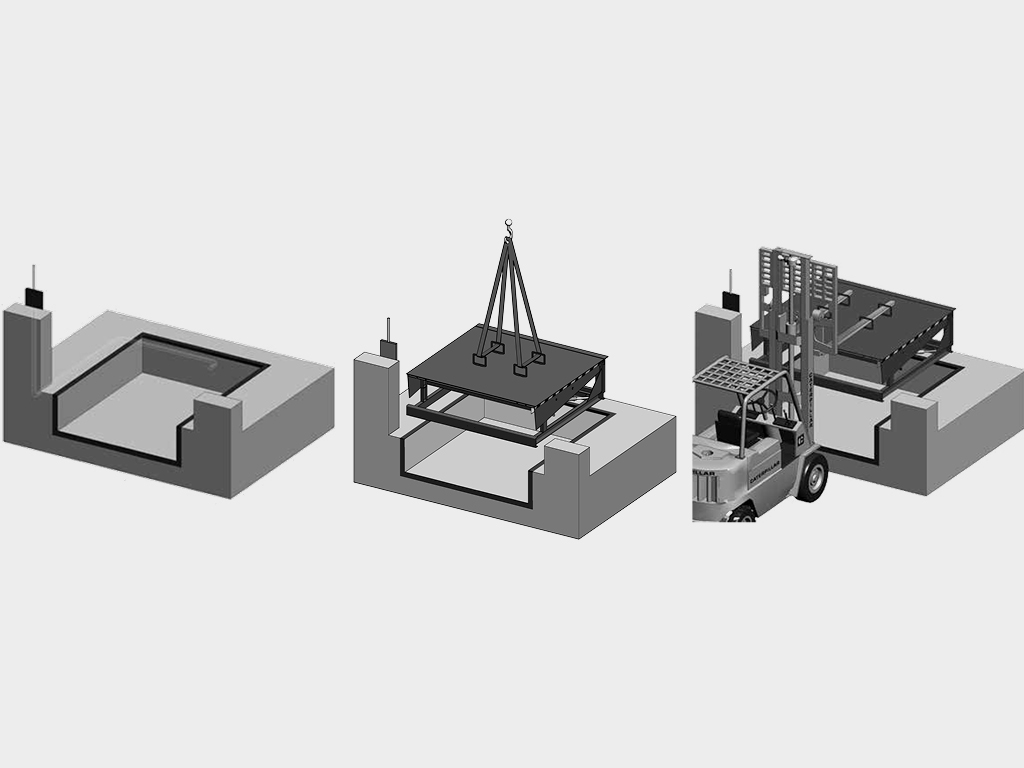

Киргизилген монтаж.

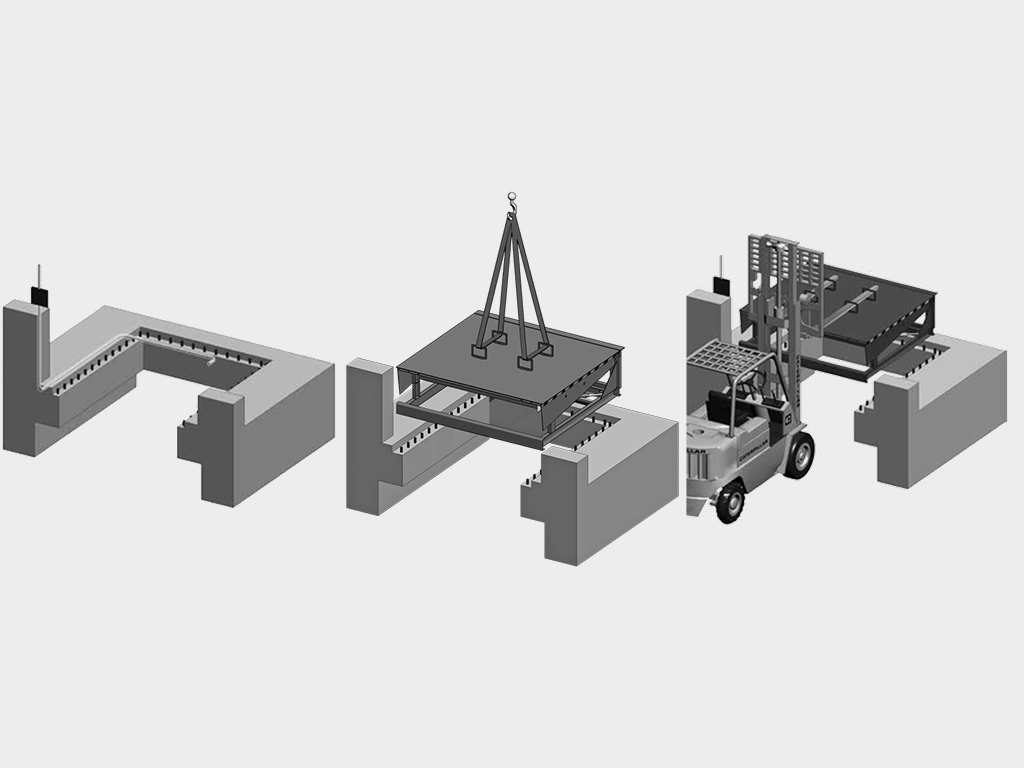

Асманга илинип монтаждоо.

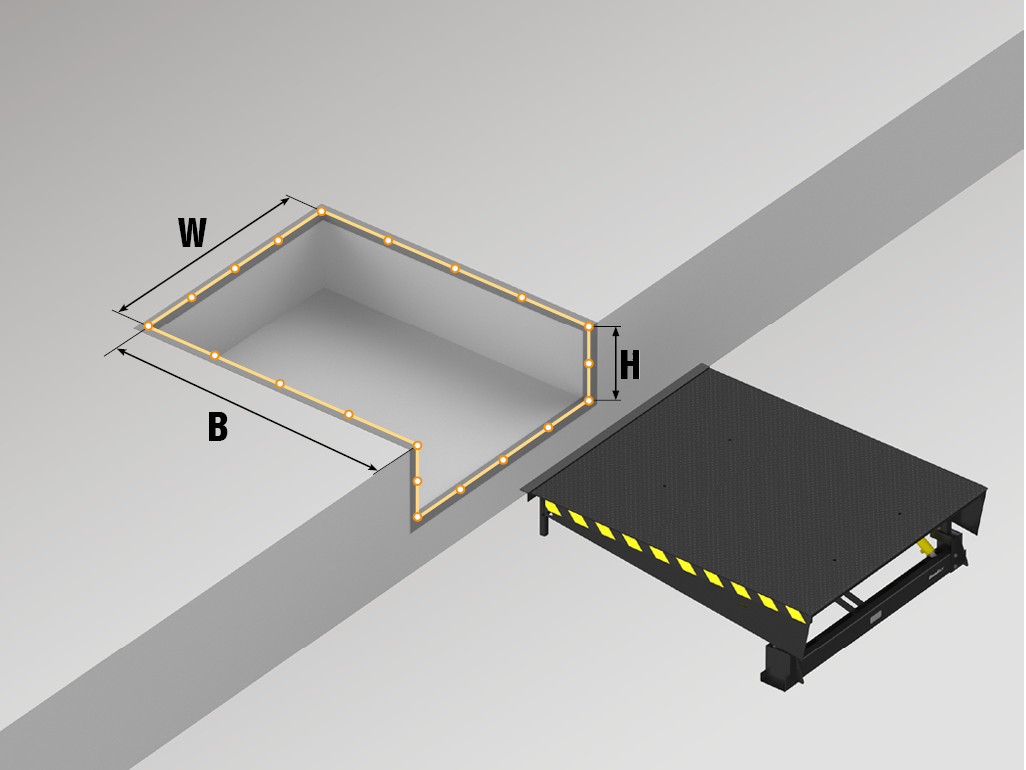

W – приямканын туурасы.
H – приямканын бийиктиги.
B – приямканын тереңдиги.
Приямканы даярдоо. Платформа үчүн приямка даярдоо өндүрүүчү тарабынан берилген сызымдарга так ылайык жүргүзүлөт.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

DSIMC сериясындагы жылма аппарелдүү консоль түрүндөгү уравнительная платформа

PDF

Жылма аппарелдүү уравнительная платформа үчүн DCUT-1 башкаруу блогу

PDF

Жылма аппарелдүү уравнительная платформа үчүн DCUT-2,3 башкаруу блоктору

PDF

Жүк ташуучу унааларды тактууга көмөктөшүүчү система «Токтотуу ассистенти»

PDF

Док аймагын жарыктандыруу үчүн светодиоддук чырак

PDF

Кызмат көрсөтүү журналы «Электр-гидравликалык уравнительная платформалар»

PDF

Шайкештик сертификаты (жүктөө-түшүрүү жабдуулары боюнча)

PDF

Шайкештик сертификаты (жүктөө системаларынын башкаруу блоктору боюнча)

PDF

Шайкештик сертификаты № 151299198

PDF

Шайкештик сертификаты № 151299199

PDF

Шайкештик сертификаты № 151299200

PDF

Жылма аппарелдүү уравнительная платформа боюнча паспорт

PDF

Консоль түрүндөгү DSIMC сериясындагы жылма аппарелдүү уравнительная платформа

PDF

DSIMC приямкасын даярдоо схемасы (лифт менен)

PDF

DSIMC приямкасын даярдоо схемасы (лифтсиз)

PDF

1000 мм жылма аппарелдүү консоль түрүндөгү уравнительная платформа үчүн приямканы жана закладной элементтерди даярдоо жана орнотуу схемасы (платформанын алдында 50 мм аралыкта жайгашкан дарбаза). Дарбаза приямканын түбүнө чейин

PDF

BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 бамперлерин орнотуу схемасы

PDF

BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 бамперлерин орнотуу схемасы

PDF

Дөңгөлөк багыттоочтору

PDF

Дөңгөлөк багыттоочторун орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндөгү жылма аппарелдүү теңдөөчү платформанын ишке жөндөмдүүлүгүнө 2 жылдык кепилдик берилет — чекене жана дилердик заказдар үчүн, сатып алынган учурдан тартып.

Жаңы буюмдар

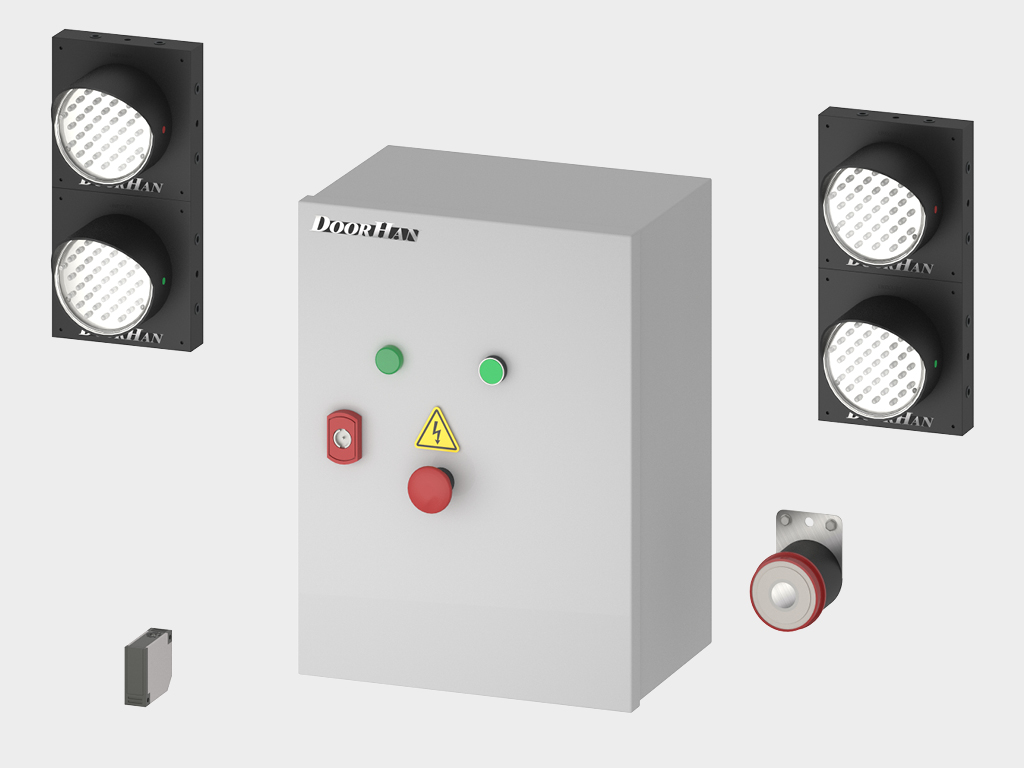

«Токтотуу ассистенти» (жүктөө системалары үчүн токтотуу модулу, арт. 4299-169) — бул проем герметизатору үчүн кошумча жабдуу болуп саналат жана жүк ташуучу унаанын докко туура жана коопсуз токтошун камсыздоого жардам берүү максатында колдонулат. Мындан тышкары, ал жүктөө-түшүрүү иштерин жүргүзүүдө кошумча коопсуздук системасы катары да кызмат кылат.

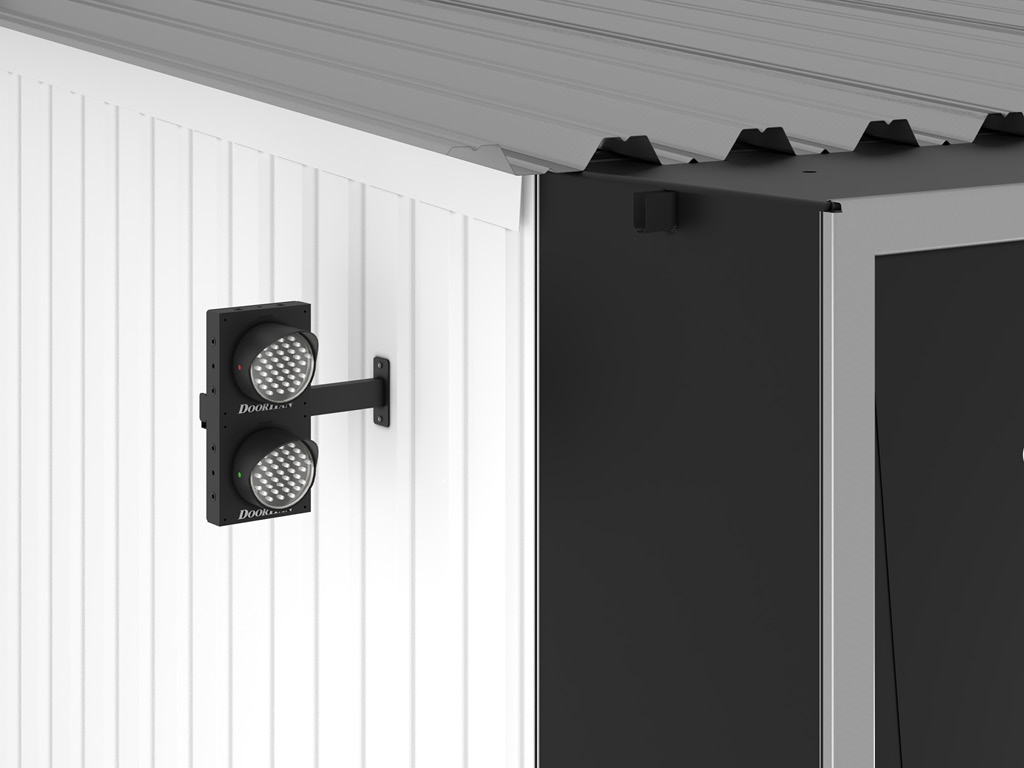

Жүктөө-түшүрүү системалары үчүн светофор кронштейни жүктөө тамбурунун каптал дубалына орнотуу үчүн арналган.
