Профлист менен толтурулган алюминий рамкалуу калитка жер участогуна кошумча кирүүнү камсыз кылат. Жеке турак жай курулушунда идеалдуу колдонууга ылайыктуу. Эстетикалык жагымдуу көрүнүшү, ишенимдүү конструкциясы жана узак өмүр бою кызмат кылуусу менен айырмаланат.

Зона применения:

Жеке кардар

Жеке сектордогу объекттер: бакча участкалары, шаардан тышкары турак үйлөр.

Өнөр жай

Өнөр жай секторундагы объекттер: кампалар жана өндүрүш комплекстери.

Бизнес

Туризм объекттери: туристтик комплекстердин, мейманканалардын, эс алуу базаларынын жабык аймагын тосуу.

монтаж менен заказ берүү

Артыкчылыктар

Жеңил жана ишенимдүү конструкция

Профлист менен толтурулган катуу алюминий каркас конструкцияга жеңилдик менен ишенимдүүлүктү бирдей камсыздайт.

Жогорку сапат

Жогорку сапаттагы чийки заттарды колдонуу жана фабрикалык шарттарда өндүрүү продукциянын кемчиликсиз сапатын кепилдейт.

Ырчы баа

Профлист менен толтурулган калитка экономикалык жактан пайдалуу чечим болуп саналат.

Бирдиктүү архитектуралык стиль

Кардар үчүн комплекстүү чечим — дарбазалар, тосмо секциялары жана калиткалар бирдиктүү стильде.

Жеңил жана ишенимдүү конструкция

Жогорку сапат

Ырчы баа

Профлист менен толтурулган калитка экономикалык жактан пайдалуу чечим болуп саналат.

Бирдиктүү архитектуралык стиль

Кардар үчүн комплекстүү чечим — дарбазалар, тосмо секциялары жана калиткалар бирдиктүү стильде.

Дизайн

Профлист

Түс

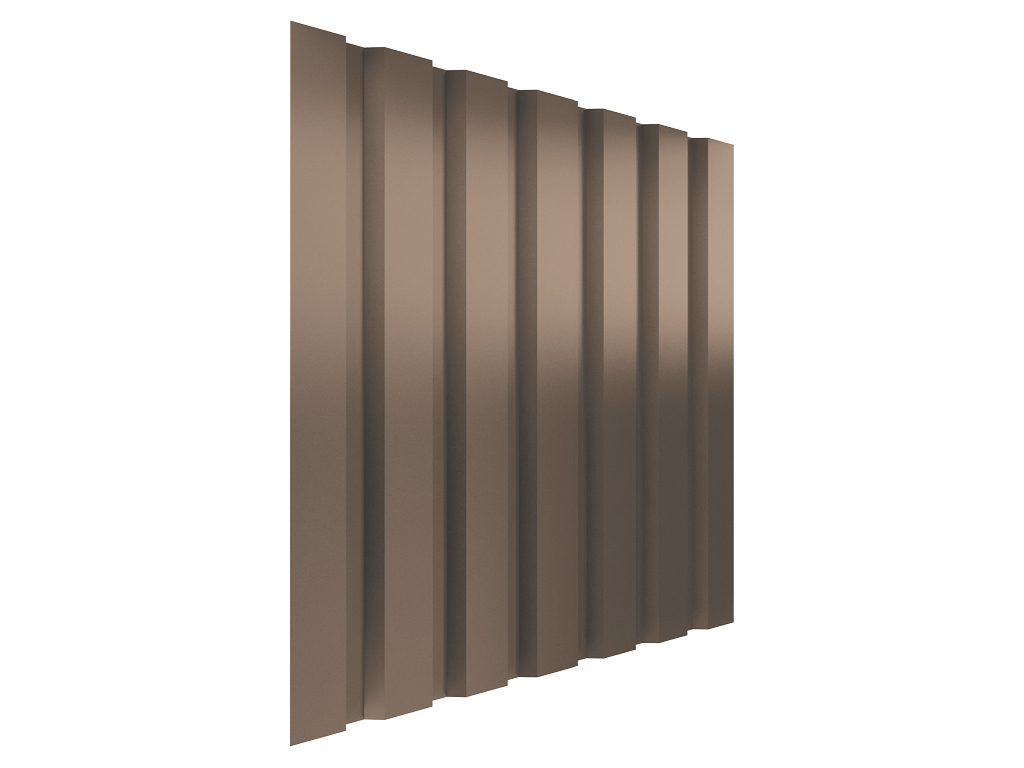

DoorHan өндүргөн Профлист С20. Толкун бийиктиги — 20 мм

RAL 8017 (күрөң-кызгылт)

RAL 1014 (беж)

RAL 9003 (ак)

RAL 7004 (күлгүн)

RAL 9006 (күмүш)

RAL 3000 (кызыл)

RAL 3005 (бордо)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 7016 (антрацит)

RAL картасы боюнча стандарттан тыш түс (кошумча төлөм менен)

Комплектация

Базовая комплектация

Дополнительная комплектация

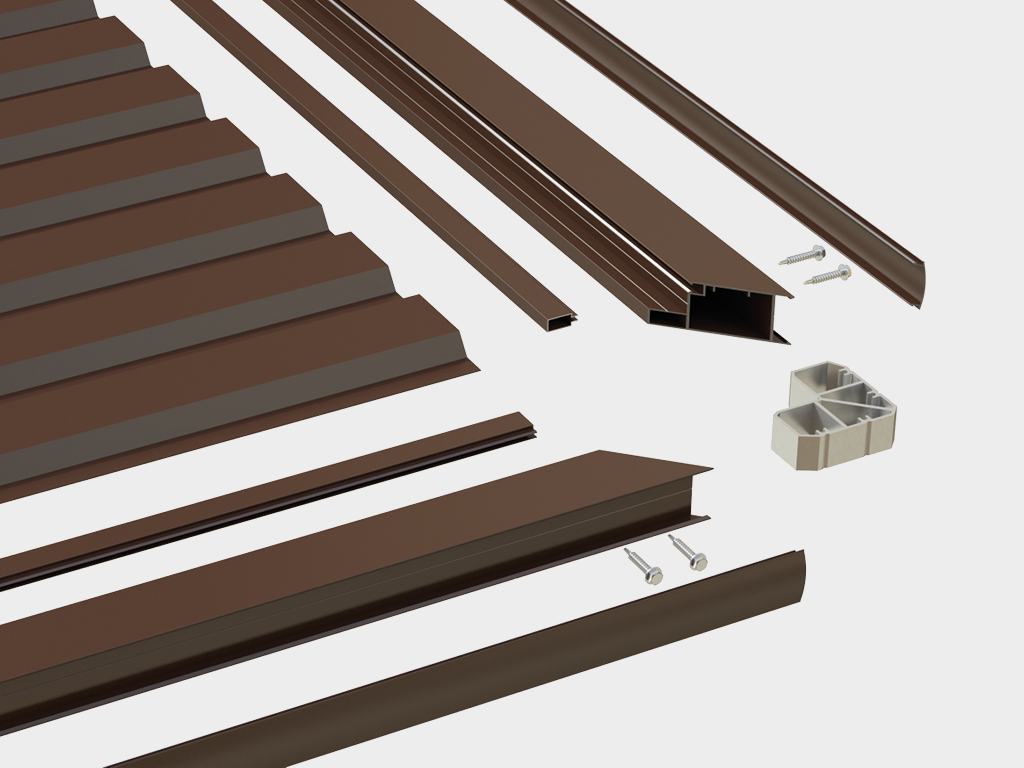

Профлист жана калитканын кагышын чогултуу үчүн профилдер.

Калитканын кагышын проемго орнотуу үчүн алюминийден жасалган навес устундар комплекти.

Орнотуу комплекттери салынган куту.

Кара түстөгү туткалары бар механикалык терең орнотулуучу кулпу.

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

600–1 375

Высота проема, мм

1 000–2 200

Просвет, мм

35–150

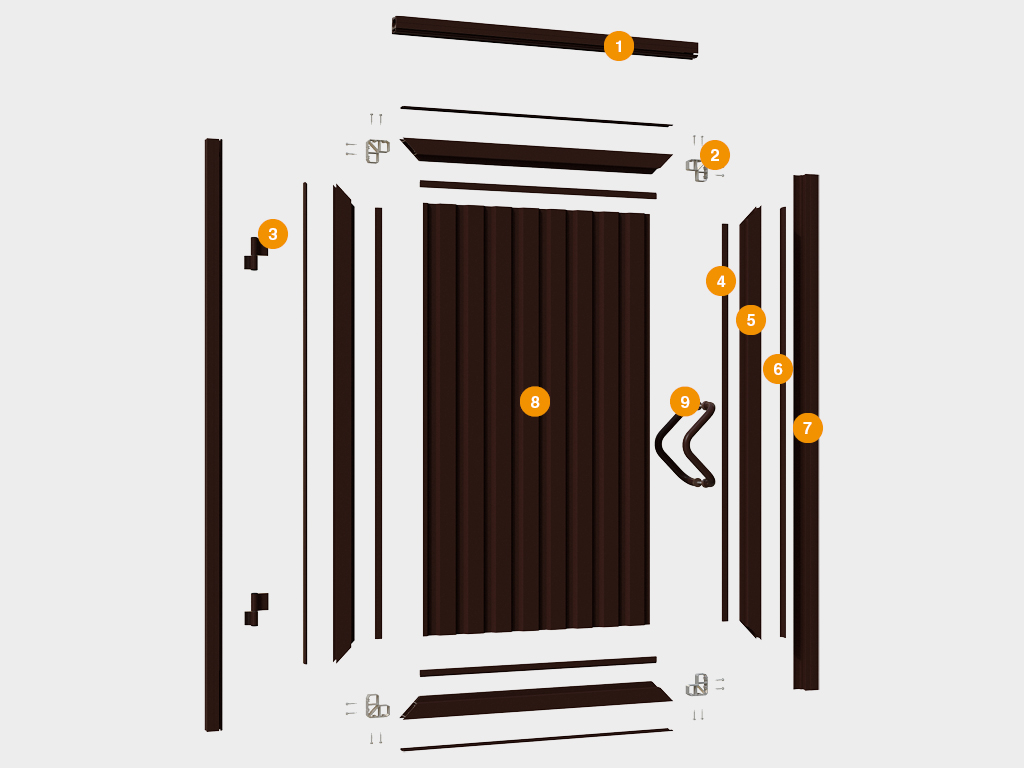

Чектик профили
Бурчтук муфта (сухарь)
Эки бөлүктөн турган бурама (петля) жыйындысы
«Штапик» профили
Негизги жүк көтөрүүчү профили
«Капкак» профили
«Тутка» профили (туткасынын корпусу)
Профлист
Алюминийден жасалган тутка

Параметр	Значение	Примечание
Изоляция воздушного шума, дБ	20дан кем эмес
Безотказность, количество циклов открывания-закрывания	20 000
Прочность крепления ручек к полотну, H	500дөн кем эмес
Усилие ручного открытия и закрытия калитки, H	150дөн ашпашы керек
Сопротивление ветровой нагрузке, Па	700дөн ашпашы керек
Сопротивление удару твердым телом, Дж	10 (бийиктиги 1 м жана салмагы 1 кг болгон топчо үчүн)	Сынактар калитканын панелинин бүтүндүгүн аныктоо максатында жүргүзүлгөн
Угол открытия створок, град	170

1. Калитка муфтадагы бырышпаган, тынчысыздыксыз жумшак айланууга тийиш.

2. Калитканын ачылып-жабылган учурунда анын астындагы боштук бардык кыймыл учурунда бирдей болушу керек.

3. Калитканын сырткы бети максималдуу ийрилиги 5 ммден ашпашы керек.

4. Калитканы кол менен ачып-жабуу гана тутка аркылуу жүргүзүлөт. Калитканы ачууда ашыкча күч жумшабаңыз, аны жумшак жана тынчысыздыксыз жылдырыңыз.

5. Калитканын автоматташтыруу системаларын (электромеханикалык кулпулар, баскычтар, пульттар) башкаруу түзмөктөрүнө балдарды киргизбеңиз. Балдар менен жаныбарлар калитка иштеп жатканда анын иш зонасында болбошу керек. Калитканын ачылып-жабылыш траекториясын кесип өтүүгө катуу тыюу салынат, анткени бул олуттуу жаракаттарга алып келиши мүмкүн.

6. Калитканы уруп-сабоодон алыс болуңуз жана анын эркин ачылышына жана жабылышына тоскоол болбоңуз. Кошумча жабдууларды же аксессуарларды орнотуу, ошондой эле өндүрүүчү менен кеңешпей өз алдынча бөлүктөрдү алмаштыруу же жөндөө катуу тыюу салынат.

7. Калитканын кыймыл учурунда жолдо бөгөт кылган буюмдар, таштандылар же кар жок экенин текшериңиз, анткени бул калитканын бузулушуна алып келиши мүмкүн.

8. Калитканын жумшак кыймылын камсыздоо үчүн жылына эки жолу муфталарды майлоо зарыл.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Столбдордун таңгактоосу — компаниянын логотиби түшүрүлгөн көпүрчөк көбүктүү пленка менен капталган, пленка кесилишкен жеринен компаниянын логотиби түшүрүлгөн скотч менен бекитилген.
Ширина, мм	600дөн 1360ммге чейин
Высота, мм	100
Длина, мм	1000дөн 2200ммге чейин
Описание	Ачылып турган калитканын жабдыгы (бөлүнгөн абалда) — профлисттин (1 даана) жана створканы чогултуу үчүн профилдердин таңгактоосу болуп, алар кайталанып оролгон компаниянын логотиби басылган көбүк пленкага оролот жана логотиби басылган стикер менен бекитилет

Упаковка в коробку	Характеристики упаковки
Описание	Жабдыктын таңгактоосу – стандарттык өлчөмдөгү куту болуп, анын сырты стретч-пленкага оролгон жана компаниянын логотиби басылган стикер менен бекитилген
Состав	Үч катмарлуу кагаз куту, стретч-пленка, компаниянын логотиби басылган стикер
Ширина, мм	400
Высота, мм	300
Длина, мм	200

Орнотуу

Способы монтажа

Подготовка строительного объекта

Проемго тыгыз орнотуу. Жүк көтөрүүчү устундар проемго тыгыз орнотулат. Калитканын кагышы устундарга орнотулат.

Керектүү өлчөмдөрдү алуу үчүн рулетка жана курулуш деңгээлинен колдонууну жетиштүү.
Ар бир өлчөмдү кеминде үч жерден өлчөө керек (чек араларда жана ортосунда).

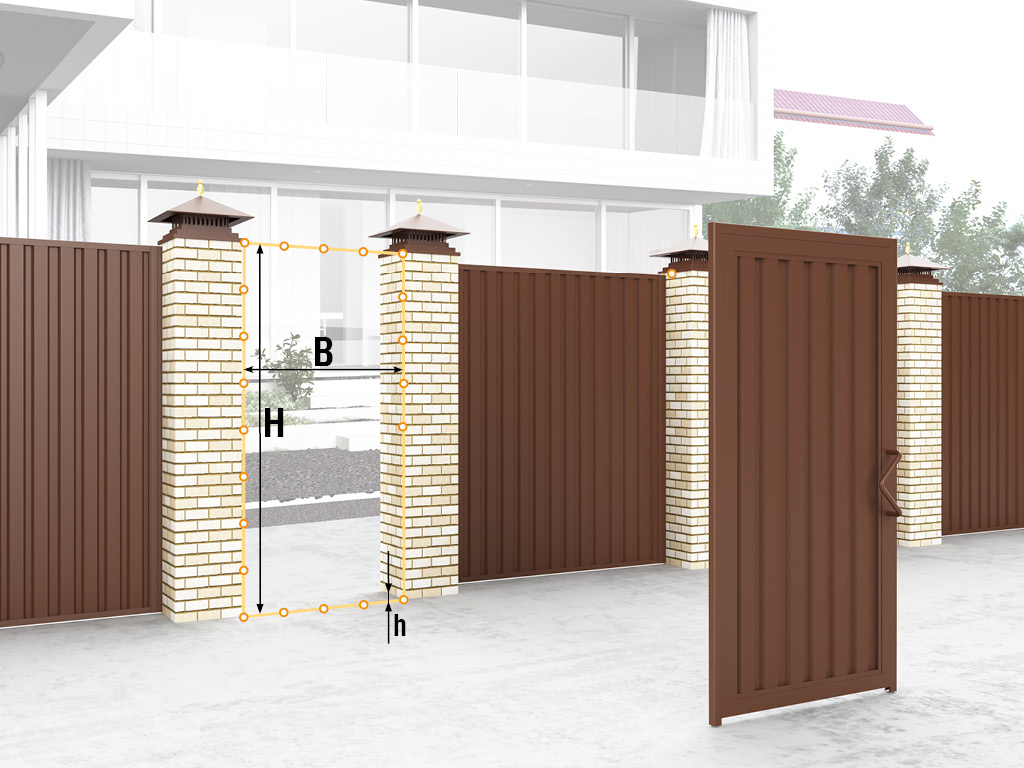

H — проемдун бийиктиги (жерден проемдун жогорку чекесине чейинки аралык).
B — проемдун туурасы (сол жээгинен оң жээгине чейинки аралык).
h — боштук (калитканын төмөнкү чекесинен жер деңгээлине чейинки аралык). Кийинки сунушталган өлчөм — 100 мм.
H, B жана h өлчөмдөрүн алганда, акыркы өлчөм катары эң чоң мааниси кабыл алынат.
Проемдун толук бийиктиги боюнча устундардын деңгээлиндеги айырма 10 мм ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Алюминийден жасалган рамасы жана профлист менен толтурулган эшикти орнотуу боюнча нускамалар

PDF

Жалгыз туруп турган эшиктин паспорту

PDF

«Санитардык-эпидемиологиялык корутунду 1» сертификаты

PDF

DWG

«Санитардык-эпидемиологиялык корутунду 2» сертификаты

PDF

DWG

Комплекттик буюмдардын стандартка жооп берүү сертификаты

PDF

Жалгыз туруп турган эшик (шарнирленген мамылар менен)

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшүндөгү эшиктерге сатып алуунун күнүнөн баштап 1 жылдык иштөө кепилдиги берилет.

Жаңы буюмдар

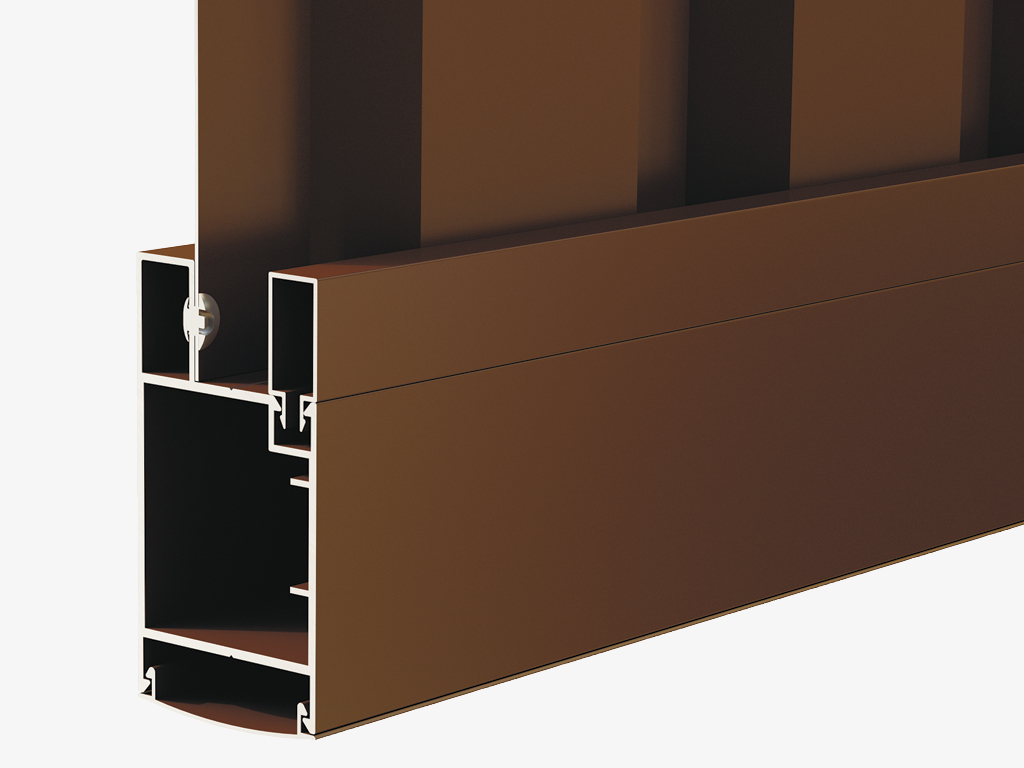

Жаңы, жеңил жана ишенимдүү алюминий менен профлисттен жасалган конструкция.

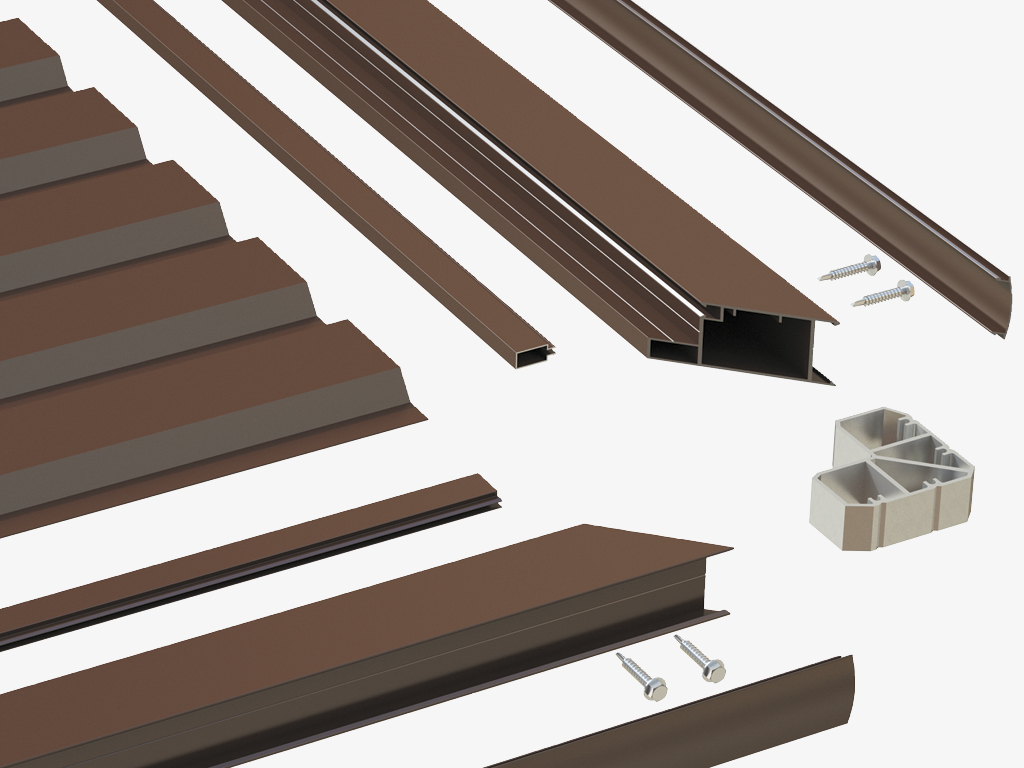

Жаңы чектөөчү алюминий профили жана «штапик» профили.
