Технологиялык люктар муздатуу жана салкындатуу жайларына, тамак-аш өнөр жайынын ишканаларында, ошондой эле жашылчаларды, мөмө-жемиштерди, этти жана балыктарды шок түрүндө муздатуу камераларына орнотулат. Алар ошондой эле муздаткыч жабдууларга жана оңдоо иштерин жүргүзүү үчүн байланыш системаларына кирүү мүмкүнчүлүгүн камсыз кылуу үчүн колдонулат. Мындан тышкары, люктар кийимдерди зыянкечтерден жана жаратылышка зыян келтирген грибыктардан коргоо үчүн термобокстарда сактоо жана коргоо үчүн колдонулат.

Зона применения:

Муздаткыч камераларында технологиялык жабдууларга кирүү мүмкүнчүлүгүн камсыз кылуу үчүн орнотуу

Тамак-аш өнөр жайынын ишканаларында продукцияны муздатуу жана салкындатуу камераларында орнотуу

монтаж менен заказ берүү

Артыкчылыктар

Ишенимдүүлүк

Болочо илгичтер кеңейтилип колдонуу ресурсуна ээ.

Ремонтко туруктуулук

Толук ремонтко туруктуулук жана люктун ар кандай бузулган элементтерин алмаштыруу мүмкүнчүлүгү.

Контурдун жылытуусу

Полотно жана рамадагы жылытуучу контурлар люктарды төмөн температураларда колдонууга мүмкүнчүлүк берет.

Коррозияга туруктуулук

Алюминий профилдеринин рама жана полотно конструкциясында колдонулушу алардын салмагын азайтат жана коррозияга туруктуулугун жогорулатат.

Ишенимдүүлүк

Болочо илгичтер кеңейтилип колдонуу ресурсуна ээ.

Ремонтко туруктуулук

Толук ремонтко туруктуулук жана люктун ар кандай бузулган элементтерин алмаштыруу мүмкүнчүлүгү.

Контурдун жылытуусу

Полотно жана рамадагы жылытуучу контурлар люктарды төмөн температураларда колдонууга мүмкүнчүлүк берет.

Коррозияга туруктуулук

Дизайн

Сэндвич панелинин беттери

Түс

Тегиз

RAL 9003 ак (полотно)

RAL 9006 күмүш түстүү (полотнонун чети)

Комплектация

Базовая комплектация

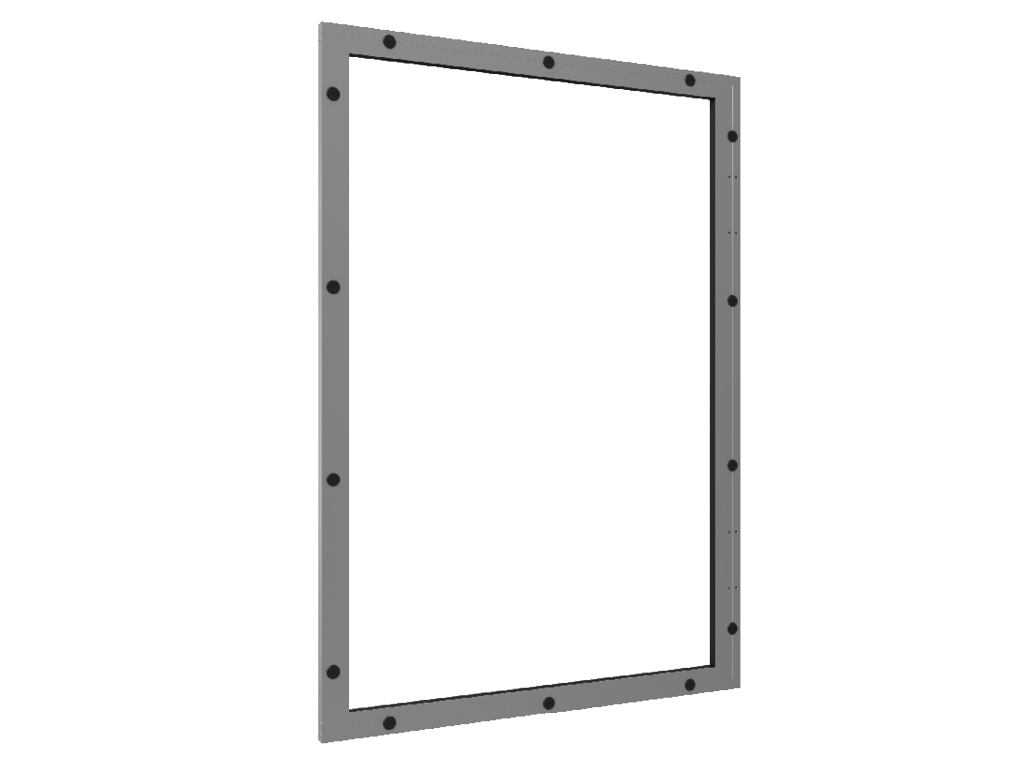

О-түрүндөгү алюминий рама.

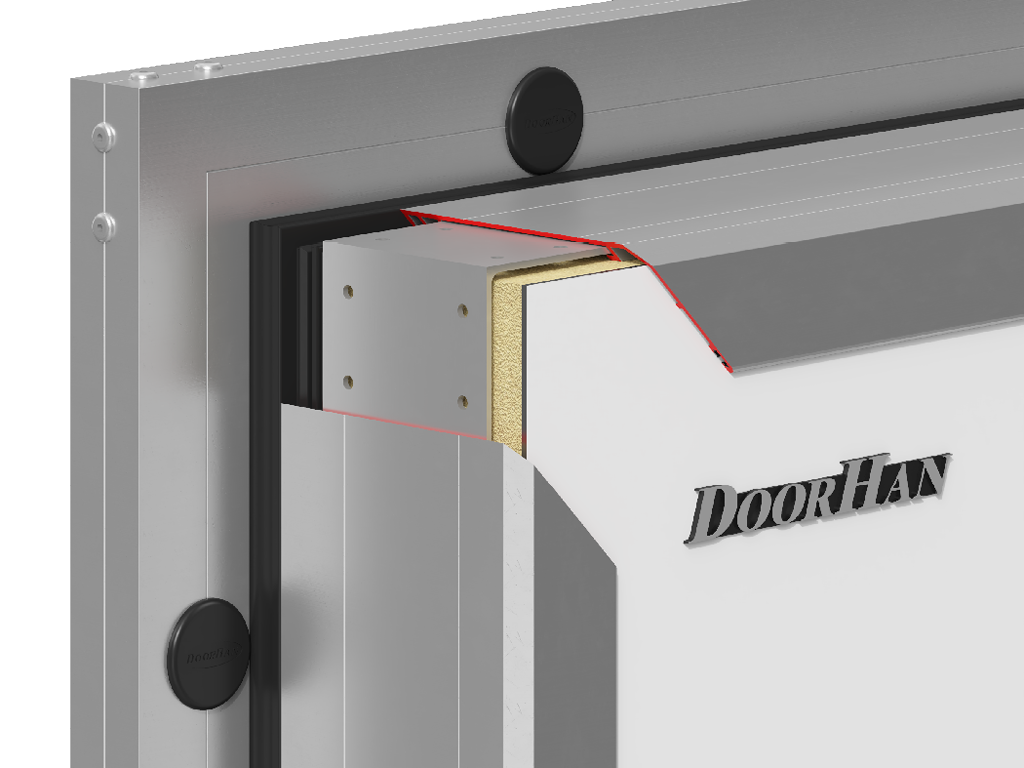

Сэндвич панелинен жасалган люк полотносу, алюминий профили менен коңгуроо жасалган.

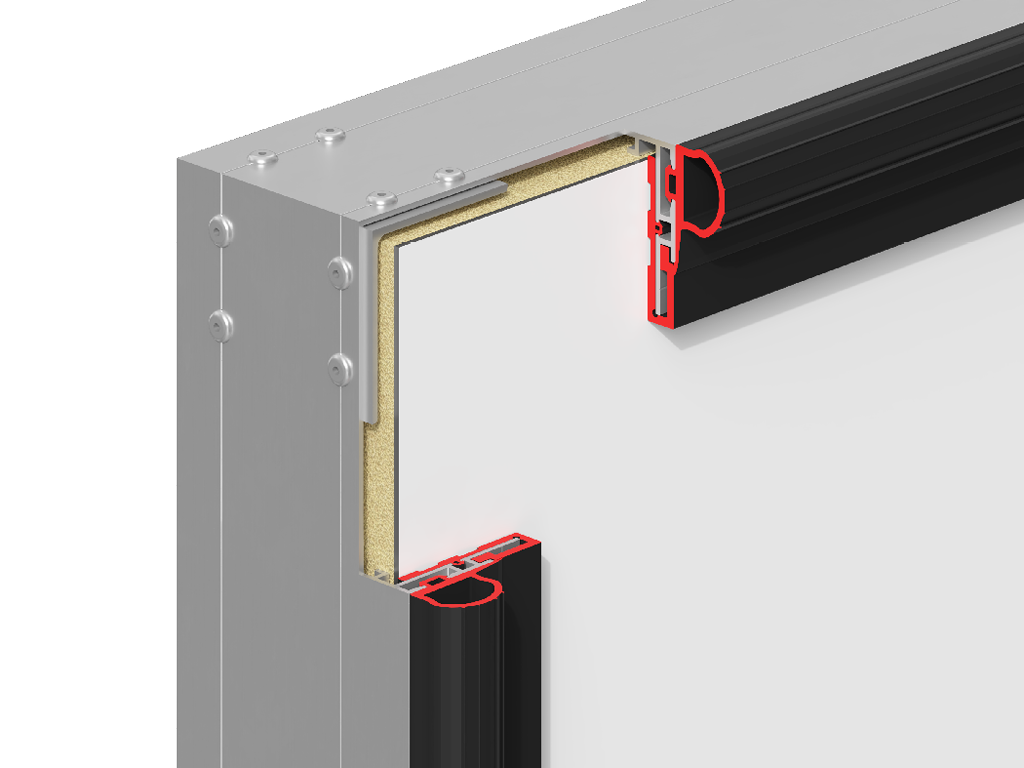

Люк полотносунун периметри боюнча тыгын.

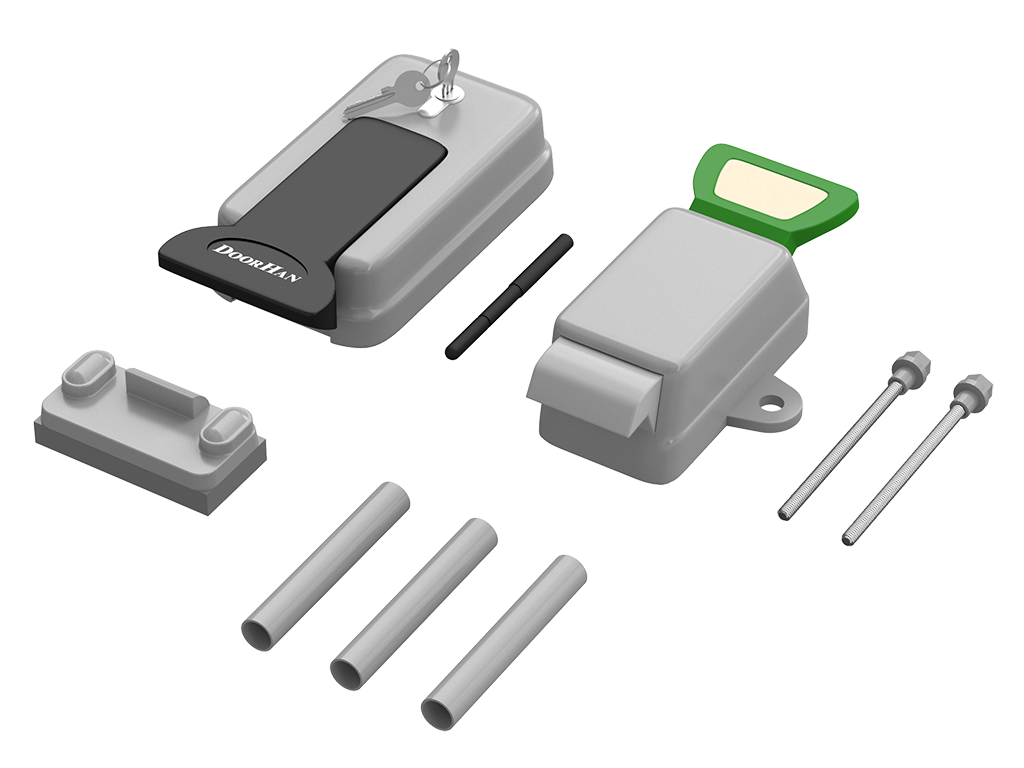

Замок, эки блогдон турган: тышкы жана ички. Ички блок ачкыч менен жабылуучу механизм жана ачкыч менен ачуу туткасы менен жабдылган.

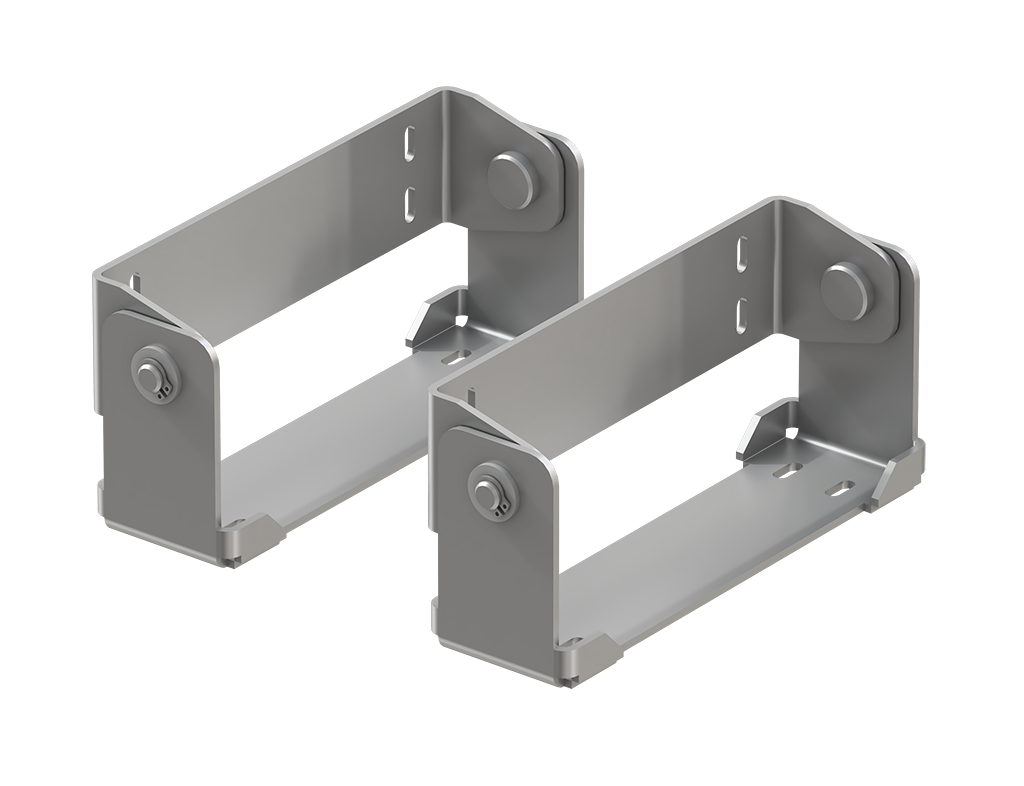

Илгичтердин комплекти.

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Условия эксплуатации продукции

Параметр

Показатель

Ширина проема, мм

500–1 000

Высота проема, мм

800–1 500

Толщина изоляции, мм

80, 120

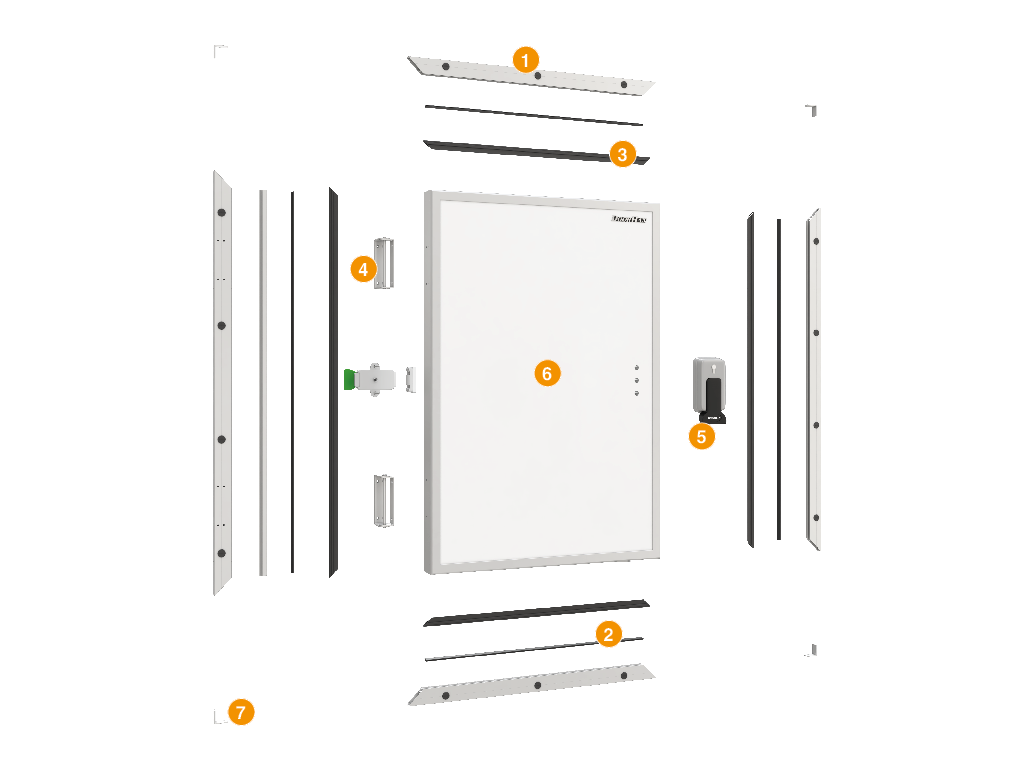

О-түрүндөгү алюминий рама ПЭН орнотуу үчүн кабель-канал менен.
Рамадагы кабель-каналдын пластикалык капкагы.
Полотнонун периметри боюнча тыгын.
Илгичтердин комплекти.
Замок жана авариядан чыгуу системасы бар колдоно турган тутка.
Алюминий каркасындагы люк полотносу.
Раманы чогултуу үчүн бурчтар.

Технологиялык люктун ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн аны үзгүлтүксүз техникалык карап чыгуу жана тейлөө сунушталат.

Технологиялык люкту уруп-соӊдургонго жол бербеңиз жана анын эркин ачылып-жаʙылышына тоскоолдук кылбаңыз.

Люк ачылып-жаʙылганда проемда тышкы буюмдардын жоктугуна көңүл буруңуз.

Кошумча сүрөттөмө печать

Технологиялык люк жогорку деңгээлдеги оңдоп-түзөө мүмкүнчүлүгүнө ээ. Конструкциянын кайсы бир элементи бузулса, аны кыска мөөнөттө алмаштырууга болот.

Орнотуу

Способы монтажа

Подготовка строительного объекта

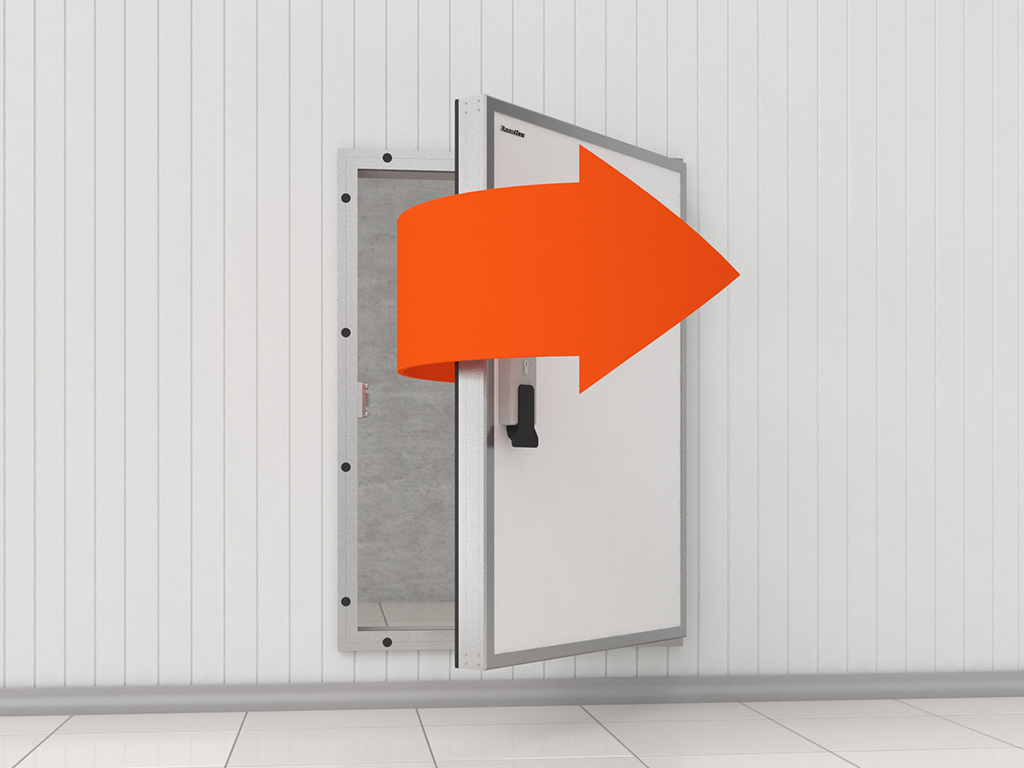

Бөлмөнүн сыртына орнотулган монтаж, илгичтер оң жагында жайгашкан.

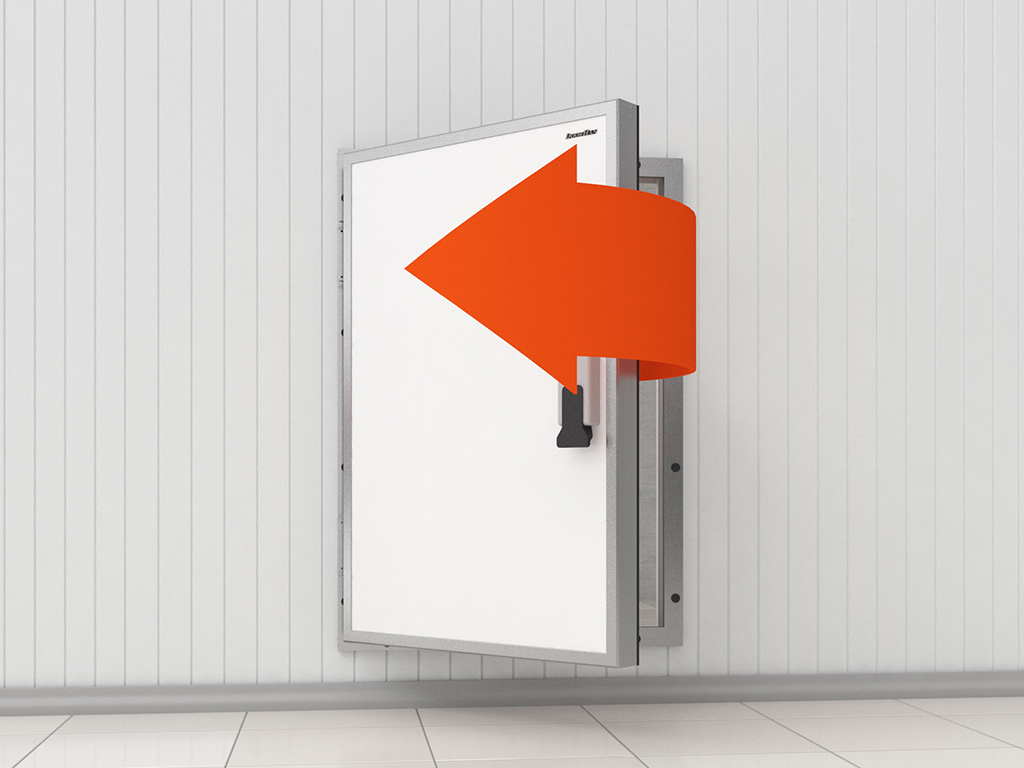

Бөлмөнүн сыртына орнотулган монтаж, илгичтер сол жагында жайгашкан.

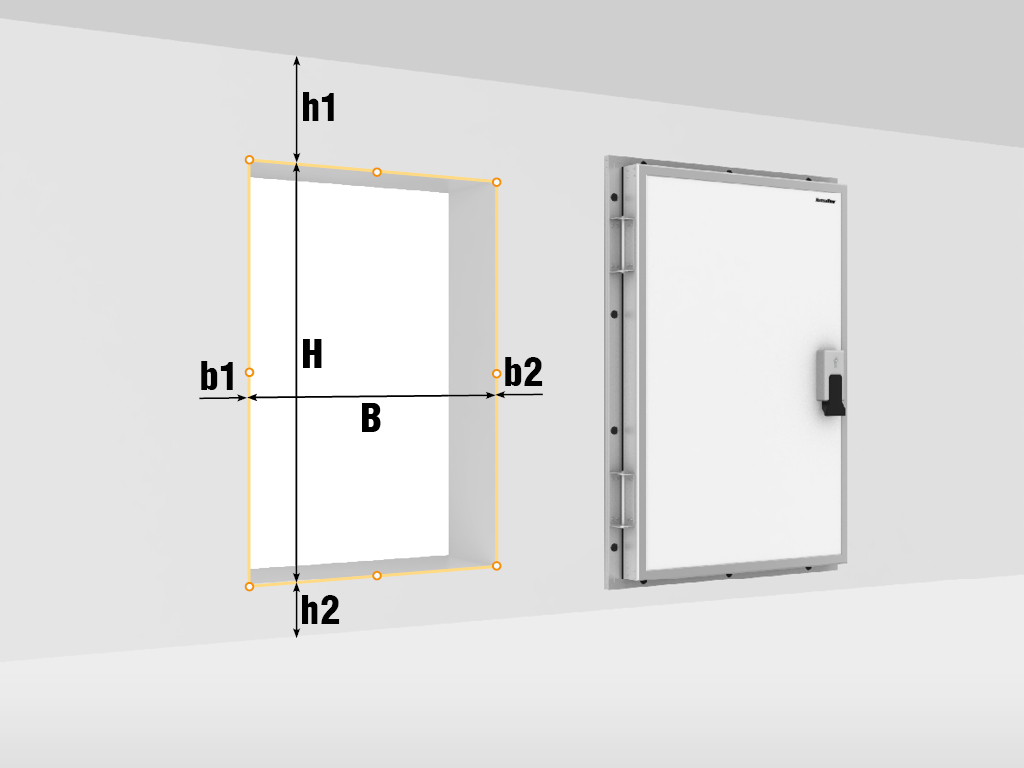

Бардык өлчөмдөр бөлмө ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар кандай чекиттен өлчөп, катачылыктардан качуу керек.
H — проемдун бийиктиги (проемдун түбүнөн үстүнө чейин болгон аралык).
B — проемдун туурасы (проемдун сол жактан оң жакка чейин болгон аралык).
h1/h2 — жогорку/төмөнкү аралык (проемдун тиешелүү жээгинен тоскоолдукка чейин болгон аралык).
b1/b2 — сол/оң жактагы бока аралык (проемдун тиешелүү жээгинен тоскоолдукка чейин болгон аралык).
H жана B (проемдун бийиктиги жана туурасы) өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң чоң сан кабыл алынат, ал эми h1, h2, b1, b2 өлчөмдөрүн өлчөгөндө эң кичине сан кабыл алынат. Деңиздердин деңгээлинин айырмасы 3 ммден ашпашы керек, ал эми проемдун диагоналдарынын айырмасы 5 ммден ашпашы керек.

Документация

Паспорта и сертификаты

Чертежи

"IDT" сериясындагы муздаткыч жайлар үчүн технологиялык люк паспорт

PDF

Жыйноо чийме

PDF

Кепилдик милдеттенмелери печать

Сатып алуучу DoorHan концерни тарабынан өндүрүлгөн «Оңой ачылуучу люк технологический для охлаждаемых помещений серии IDT» буюмунун иштөө мүмкүнчүлүгүнүн кепилдигин 1 жылга, ушул буюмду сатып алган учурдан тартып, алууга укуктуу.
