DoorHan муздатылган жайлар үчүн эшиктер жана эшиктер — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Технологиялык эшиктер тамак-аш өндүрүшү ишканаларында жана соода тармагында кеңири колдонулат. Алар ар кандай жылуулук жана нымдуулук шарттары бар цех ичиндеги аймактарды бөлүү үчүн кызмат кылат.

Зона применения:

Азык-түлүк өнөр жайы ишканалары

Кафелер, барлар, ресторандар

Азык-түлүк бөлүштүрүү жана сатуу тармагынын ишканалары

монтаж менен заказ берүү

Артыкчылыктар

Герметтүүлүк

Эки эсе тыгыздоо контурү проемдун жогорку герметтүүлүгүн камсыздайт.

Универсалдуу кулпу

Кулпусу бар эшик тактасы активдүү болуп эсептелет. Кулпуну сол же оң эшик тактасына орнотуу мүмкүнчүлүгү бар.

Проемду бекемдебестен орнотуу

Алюминий рамманын ички жана сырткы бөлүктөрү эшиктерди сэндвич-панелден жасалган дубалдарга кошумча күчөтүүчү конструкцияларды колдонбостон орнотууга мүмкүндүк берет.

Агрессивдүү чөйрөлөрдө колдонууга жарактуу

Порошок менен капталган алюминий рама агрессивдүү чөйрөлөрдө колдонууга ылайыкталган.

Полдун тегиздигине минималдуу талаптар

Порогсуз аткарылышы жана эшиктин төмөнкү уплотнителю полдун тегиз эместигин компенсациялоого жардам берет.

Герметтүүлүк

Эки эсе тыгыздоо контурү проемдун жогорку герметтүүлүгүн камсыздайт.

Универсалдуу кулпу

Проемду бекемдебестен орнотуу

Агрессивдүү чөйрөлөрдө колдонууга жарактуу

Порошок менен капталган алюминий рама агрессивдүү чөйрөлөрдө колдонууга ылайыкталган.

Полдун тегиздигине минималдуу талаптар

Порогсуз аткарылышы жана эшиктин төмөнкү уплотнителю полдун тегиз эместигин компенсациялоого жардам берет.

Дизайн

Сэндвич-панелдин бетинин өңү

Түстөр

Тегиз

RAL 9003, ак (канвас)

RAL 9006, күмүш (жалбырактын чети)

Комплектация

Базовая комплектация

Дополнительная комплектация

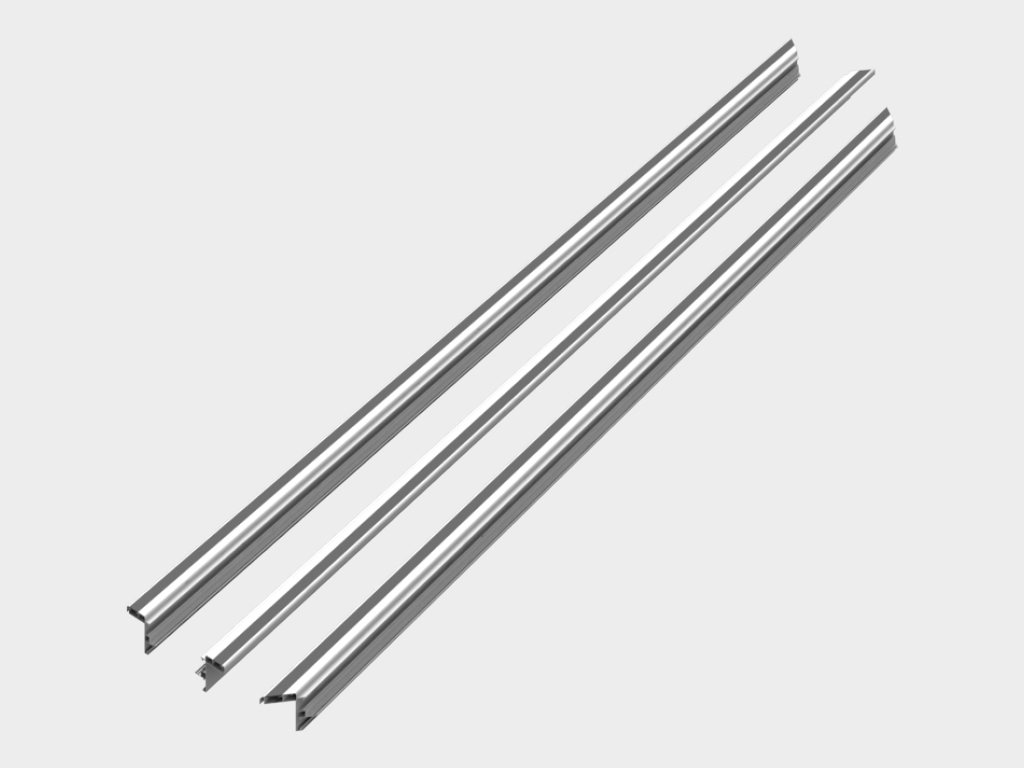

Алюминий рамасы.

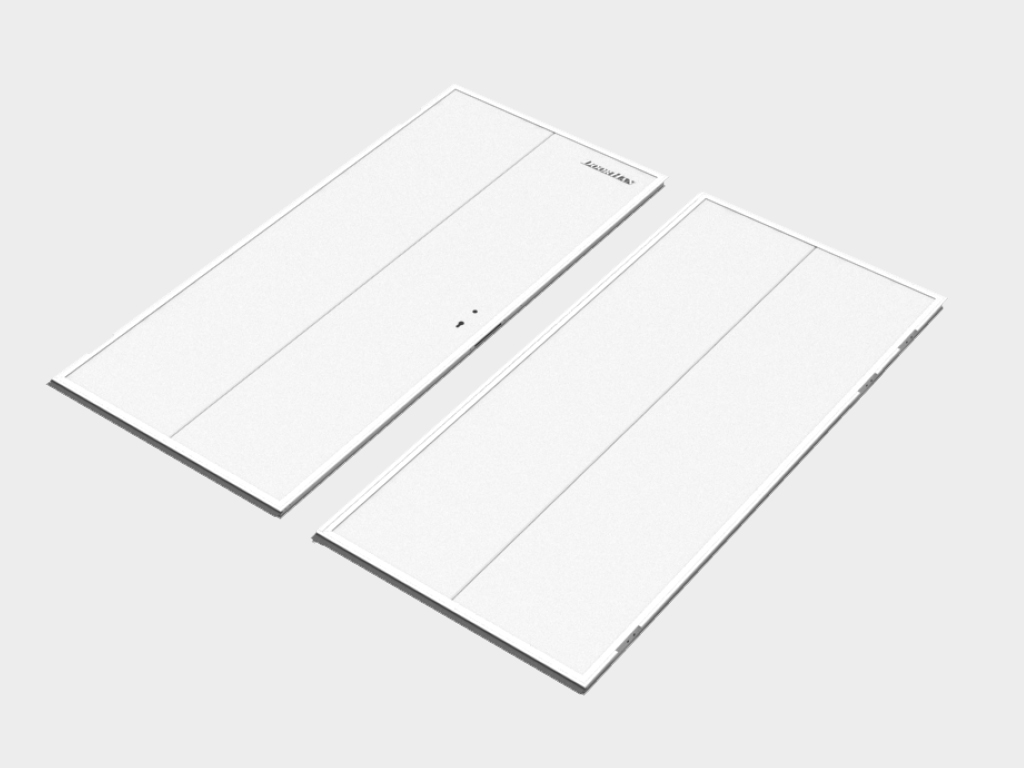

Эсиктин тактасы (активдүү жана пассивдүү канаттар).

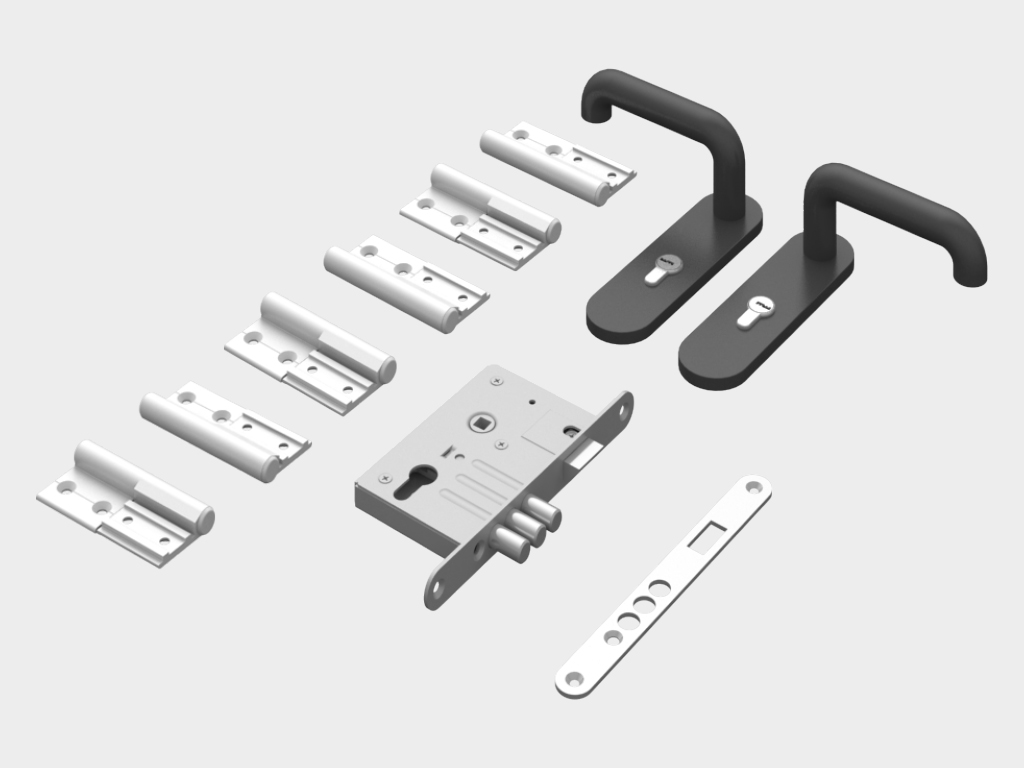

Фурнитура комплекти.

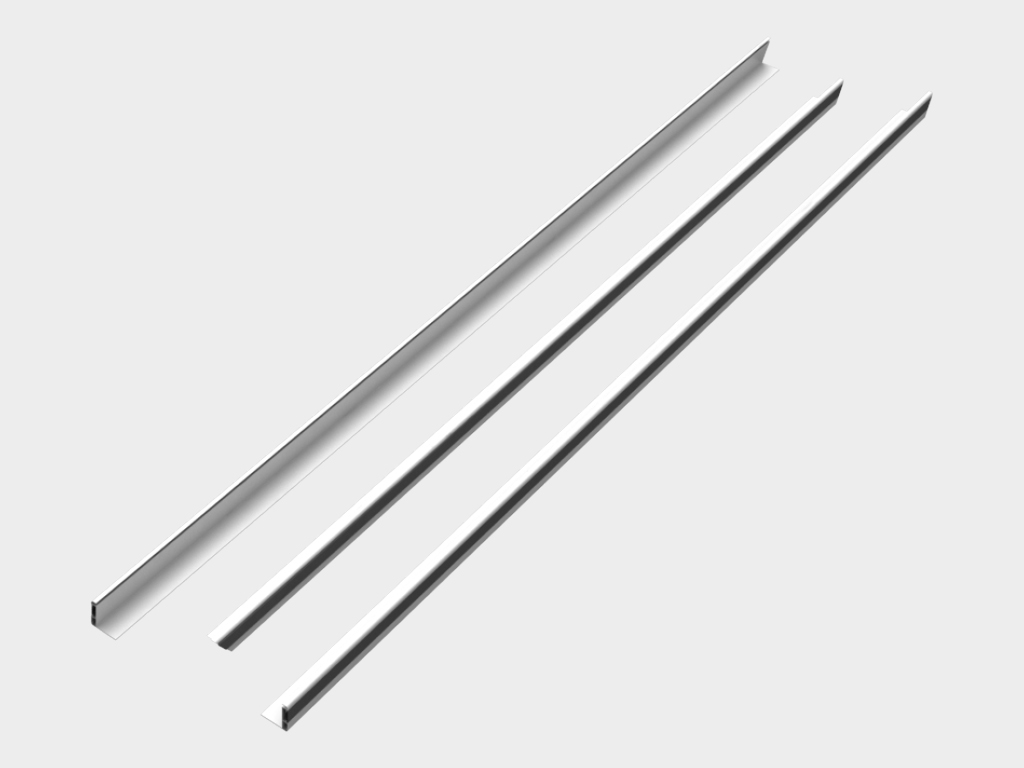

Ички алюминий рамасы.

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

1 000–2 400

Высота проема, мм

1 600–2 700

Толщина изоляции, мм

Притолока, мм

От 60

Пристенки, мм

От 60

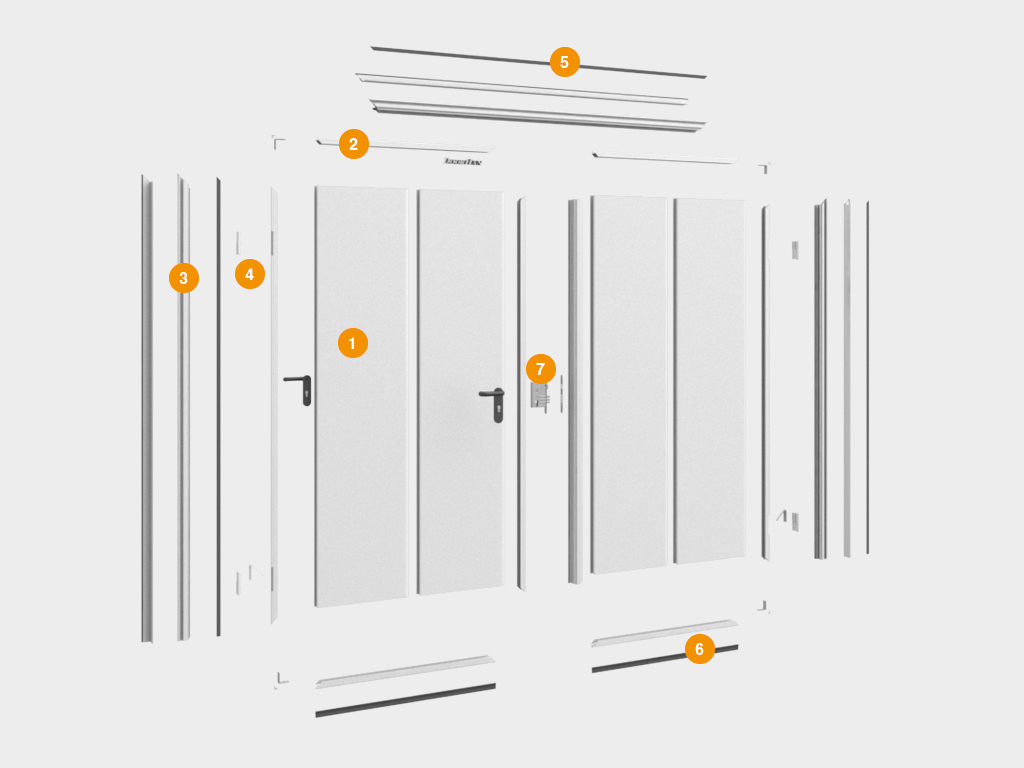

Сэндвич-панелдер
Эсик жыгачтын алюминий профили
Алюминий рамка
Бүрөндөр
Безендирүүчү капкакчалар
Төмөнкү тыгыч
Орнотулган кулпу

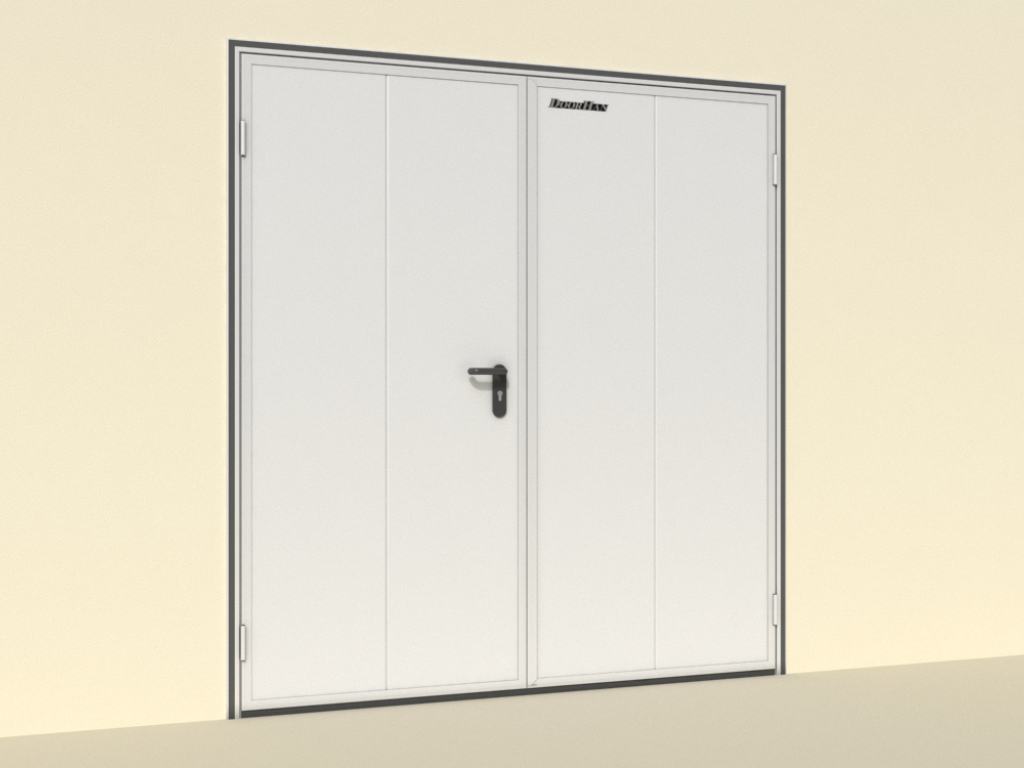

Сол жактагы активдүү канат.

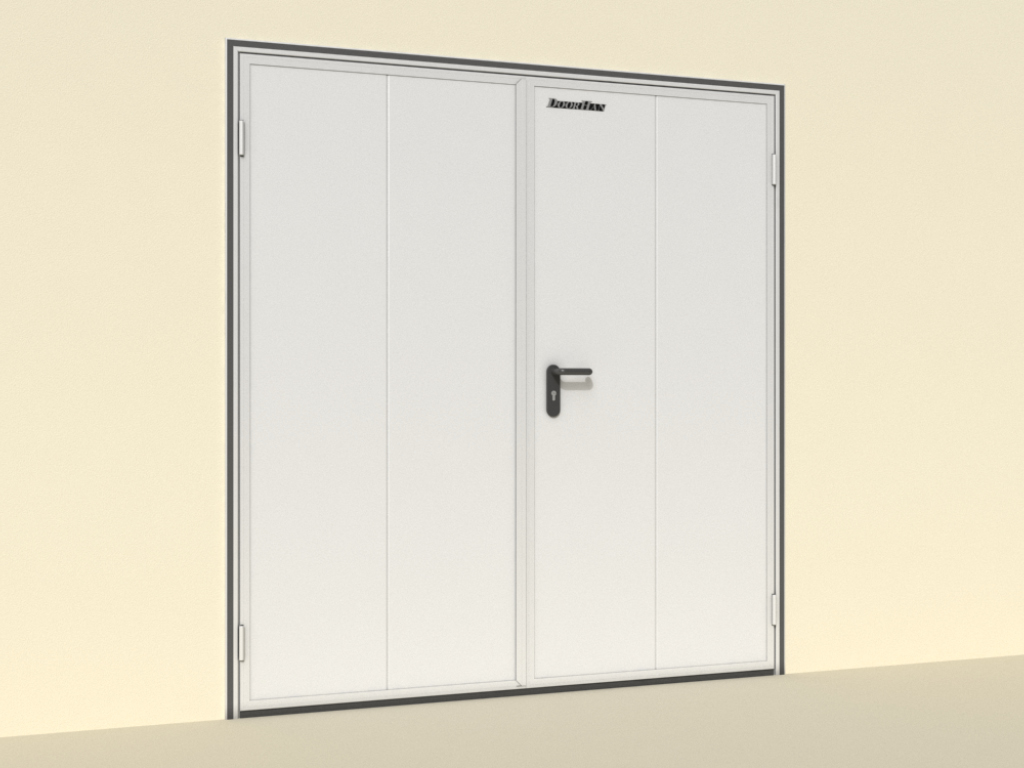

Оң жактагы активдүү канат.

Параметр	Значение	Примечание
Толщина заполнения, мм	40

Эшиктердин иштөөсүнүн туруктуулугун жана үзгүлтүксүздүгүн камсыз кылуу үчүн, алардын техникалык кароосун жана тейлөөнү дайыма жүргүзүү сунушталат.

Эшиктерди кол менен ачуу жана жабуу гана туткасы аркылуу жүргүзүлүшү керек.

Эшиктерди соккуга алдырбоо жана эркин ачылышына жана жабылышына тоскоолдук кылбоо керек.

Эшиктерди ачып-жабуу учурунда проёмдо башка буюмдардын жоктугуна көз салып туруңуз.

Жаракат алуу коркунучун алдын алуу максатында, эшик ачылып-жабылып жатканда проёмдо болууга тыюу салынат.

Конструкциянын жылмакай элементтерин убакытында булганычтардан тазалап туруу зарыл.

Упаковка в дерево	Характеристики упаковки
Длина, мм	Жарыктын бийиктигине жараша
Ширина, мм	Жарыктын туурасына жараша

Кошумча сүрөттөмө печать

Технологиялык эки жабык эшиктер жогорулатылган коррозияга туруктуулукка ээ болуп, агрессивдүү чөйрөлөрдө колдонулушу мүмкүн.

Орнотуу

Способы монтажа

Подготовка строительного объекта

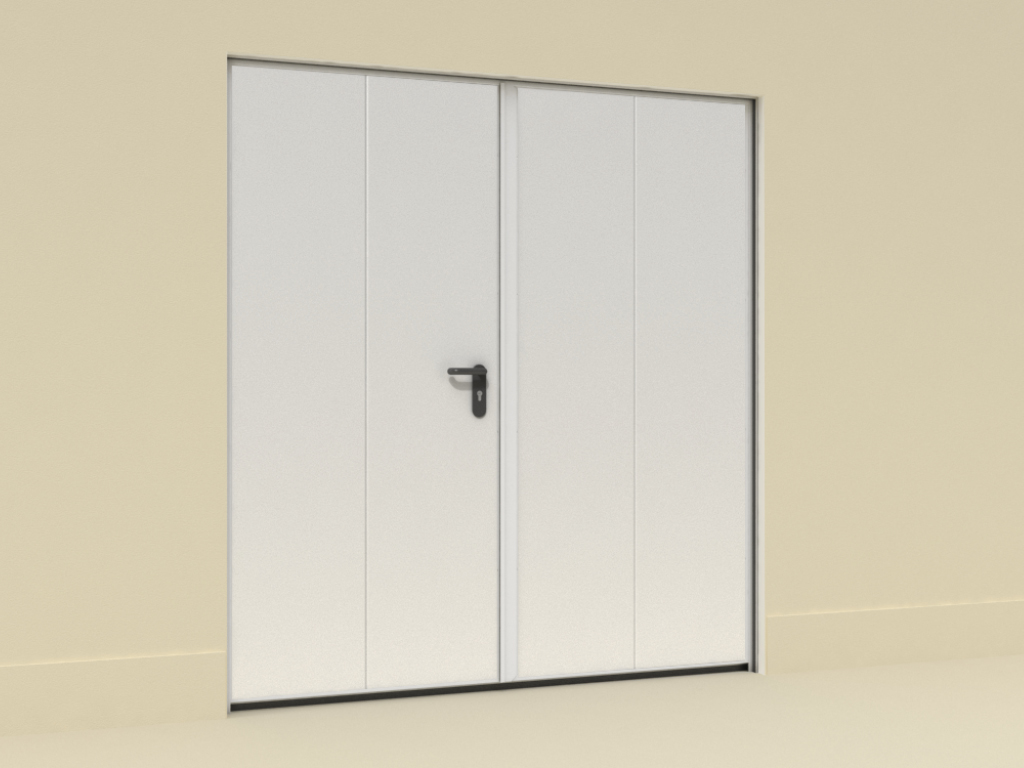

Жабыны орнотуу.

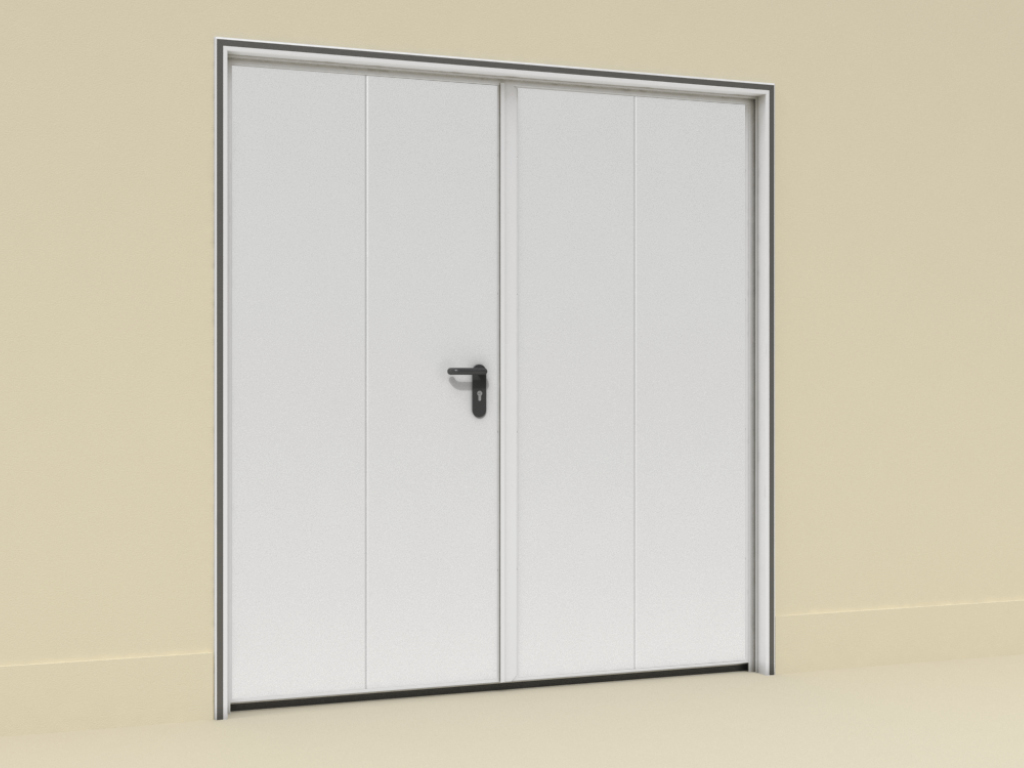

Ички рамка менен монтаж.

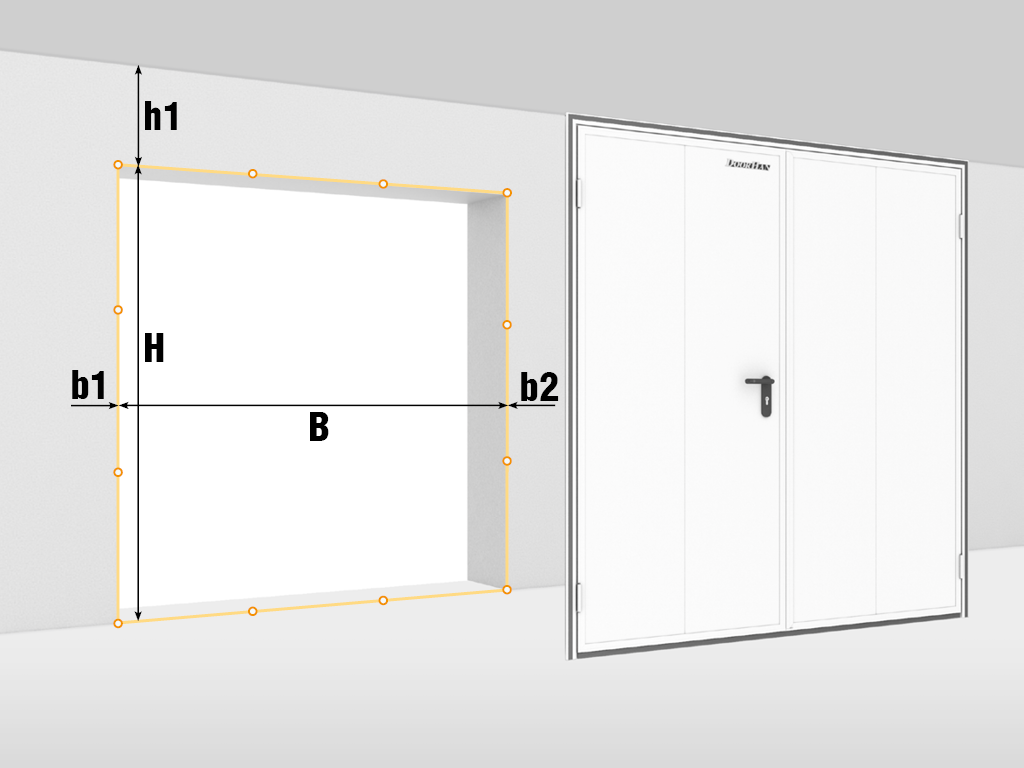

Бардык өлчөмдөр жайдын ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар башка чекиттен алып, катачылыктардан качуу зарыл.
H — ачылуунун бийиктиги (полдон ачылуунун жогорку чекитине чейинки аралык).
B — ачылуунун туурасы (сол чекиттен оң чекитке чейинки аралык).
h1 — үстү жабык жай (ачылуунун үстүнөн тоскоолдуктун аралыгы).
b1/b2 — сол/оң жан жагындагы аралык (ачылуунун тиешелүү жээгинен тоскоолдугуна чейинки аралык).
H жана B (ачылуунун бийиктиги жана туурасы) өлчөнгөндө, акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрү үчүн эң кичине мааниси колдонулат. Катуу дубалдардын деңгээлиндеги айырма 3 ммден ашпоого тийиш, ал эми ачылуунун диагоналдарынын айырмасы 5 ммден ашпоого тийиш.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Сервис китеби «Технологиялык эшик, бир жабык/эки жабык»

PDF

Монтаждоо көрсөтмөсү «FDH сериялуу технологиялык бир жабык эшик жана FDH2H сериялуу эки жабык эшик муздатылган жайлар үчүн»

PDF

«FD2H сериялуу технологиялык эки жабык эшиктин» паспорту

PDF

Технологиялык эки жабык эшиктин комплектациясы

PDF

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан өндүрүлгөн «FD2H сериясы боюнча эки жабык технологиялык эшик» өндүрүшүнүн иштөө кепилдиги сатып алуу моментинен тартып 1 жылдык мөөнөткө кардарга берилет.

Жаңы буюмдар

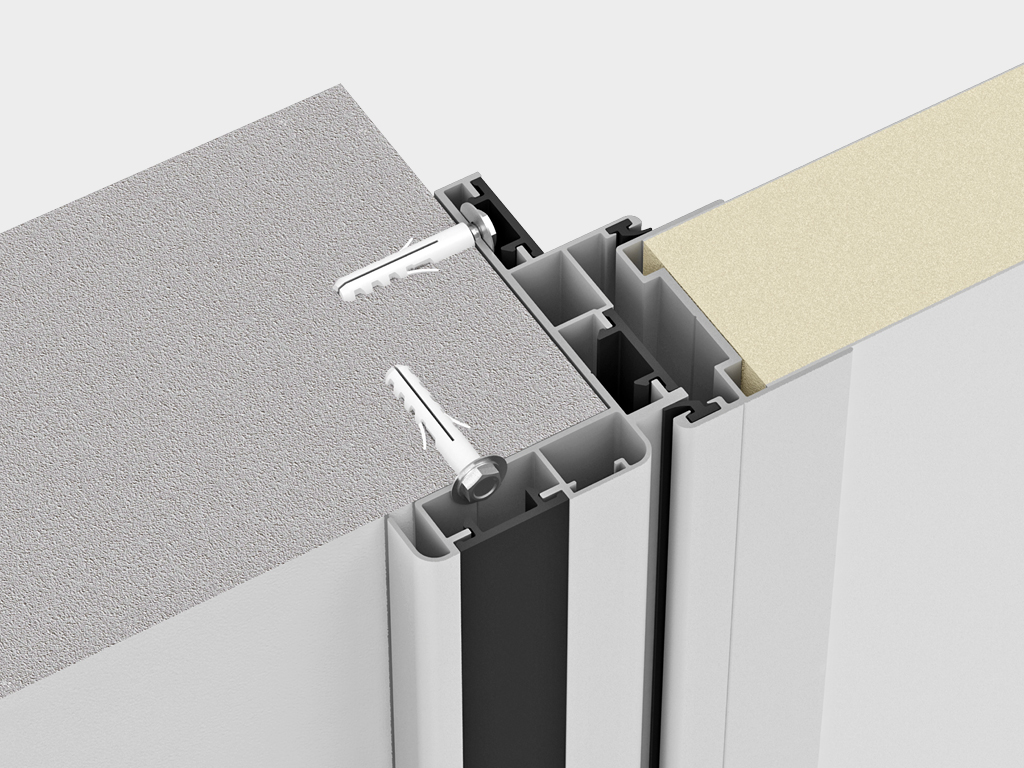

Ички рамасыз монтаж.

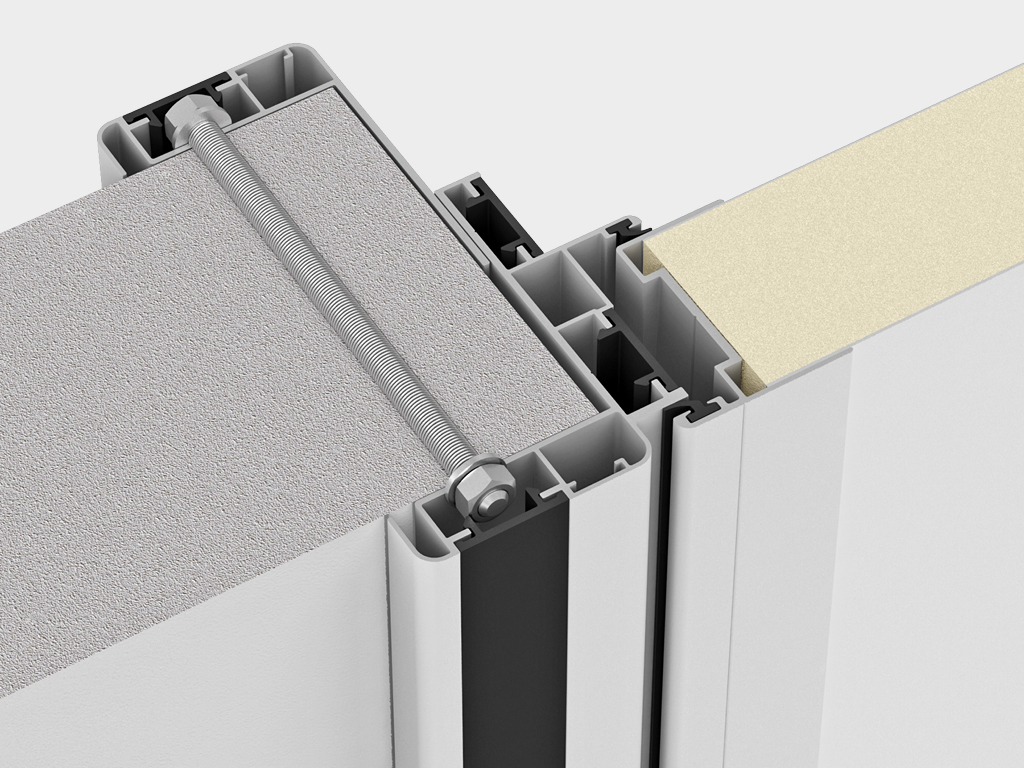

Ички рам менен монтаж.

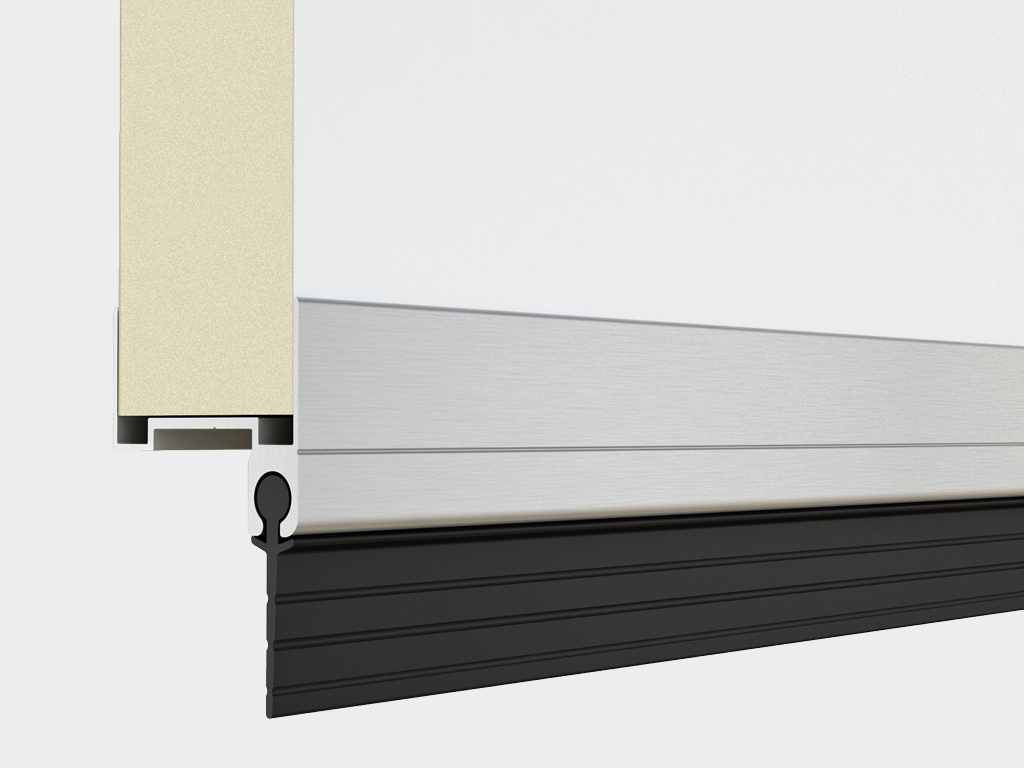

Төмөнкү тыгынтоо проемдун ишенимдүү герметизациясын камсыз кылат.

Дизайн

Сэндвич-панелдин бетинин өңү

Тегиз

Түстөр

RAL 9003, ак (канвас)

RAL 9006, күмүш (жалбырактын чети)

Комплектация

Базовая комплектация

Алюминий рамасы.

Эсиктин тактасы (активдүү жана пассивдүү канаттар).

Фурнитура комплекти.

Дополнительная комплектация

Ички алюминий рамасы.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Ширина проема, мм

1 000–2 400

Высота проема, мм

1 600–2 700

Толщина изоляции, мм

Притолока, мм

От 60

Пристенки, мм

От 60

Конструкция

Сэндвич-панелдер
Эсик жыгачтын алюминий профили
Алюминий рамка
Бүрөндөр
Безендирүүчү капкакчалар
Төмөнкү тыгыч
Орнотулган кулпу

Стандартные конструктивные решения

Сол жактагы активдүү канат.

Оң жактагы активдүү канат.

Технические характеристики

Параметр	Значение	Примечание
Толщина заполнения, мм	40

Условия эксплуатации продукции

Эшиктерди кол менен ачуу жана жабуу гана туткасы аркылуу жүргүзүлүшү керек.

Эшиктерди соккуга алдырбоо жана эркин ачылышына жана жабылышына тоскоолдук кылбоо керек.

Эшиктерди ачып-жабуу учурунда проёмдо башка буюмдардын жоктугуна көз салып туруңуз.

Жаракат алуу коркунучун алдын алуу максатында, эшик ачылып-жабылып жатканда проёмдо болууга тыюу салынат.

Конструкциянын жылмакай элементтерин убакытында булганычтардан тазалап туруу зарыл.

Упаковка

Упаковка в дерево	Характеристики упаковки
Длина, мм	Жарыктын бийиктигине жараша
Ширина, мм	Жарыктын туурасына жараша

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Жабыны орнотуу.

Ички рамка менен монтаж.

Подготовка строительного объекта

Бардык өлчөмдөр жайдын ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар башка чекиттен алып, катачылыктардан качуу зарыл.
H — ачылуунун бийиктиги (полдон ачылуунун жогорку чекитине чейинки аралык).
B — ачылуунун туурасы (сол чекиттен оң чекитке чейинки аралык).
h1 — үстү жабык жай (ачылуунун үстүнөн тоскоолдуктун аралыгы).
b1/b2 — сол/оң жан жагындагы аралык (ачылуунун тиешелүү жээгинен тоскоолдугуна чейинки аралык).
H жана B (ачылуунун бийиктиги жана туурасы) өлчөнгөндө, акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрү үчүн эң кичине мааниси колдонулат. Катуу дубалдардын деңгээлиндеги айырма 3 ммден ашпоого тийиш, ал эми ачылуунун диагоналдарынын айырмасы 5 ммден ашпоого тийиш.

Кепилдик милдеттенмелери

Документация

Инструкции

Сервис китеби «Технологиялык эшик, бир жабык/эки жабык»

PDF

Паспорта и сертификаты

«FD2H сериялуу технологиялык эки жабык эшиктин» паспорту

PDF

Чертежи

Технологиялык эки жабык эшиктин комплектациясы

PDF

Буйрутма бериңиз

Кайра чалуу

FD2H сериясындагы технологиялык эки канаттуу эшик
