Валдуу түрдөгү SHAFT-50PRO электромеханикалык жетеги — жогорку, тик жана ылдый кыйшайган көтөрүү түрлөрү бар өнөр жайлык секциялык эшиктерди автоматташтырууга арналган.

Зона применения:

Жеке турак үйлөр

Стандарттуу, жогорку жана тик көтөрүү түрлөрү менен гараждык секциялык эшиктерди автоматташтыруу.

Унаа токтотуучу жайлар

Унаа токтотуучу жайга кирүүнү чектеген өнөр жайлык секциялык эшиктерди автоматташтыруу.

Кампа комплекстери

Жүктөө-түшүрүү аймактарынын ачылыштарын жаап турган өнөр жайлык эшиктерди автоматташтыруу.

монтаж менен заказ берүү

Артыкчылыктар

Кооптуу кырдаалда эшиктерди кол менен башкаруу

Электр энергиясы жок учурда эшиктерди ачуу жана жабуу үчүн чынжырлуу редуктор каралган.

Эшиктерди так токтотуу

Электрондук чек өчүргүчтөр эшиктерди белгиленген абалда так токтотууга мүмкүндүк берет.

Туташтыруунун жана программалоонун ыңгайлуулугу

Жөндөө жана башкаруу платасы башкаруу баскычтары орнотулган тышкы кутуга жайгаштырылган, бул монтаждоону жана жөндөөнү жеңилдетет.

Жай ишке киргизүү жана токтотуу

Орнотулган инвертор жетекти жай ишке киргизүү жана токтотуу мүмкүнчүлүгүн камсыздайт, бул эшиктердин кызмат мөөнөтүн кыйла узартат.

Кооптуу кырдаалда эшиктерди кол менен башкаруу

Электр энергиясы жок учурда эшиктерди ачуу жана жабуу үчүн чынжырлуу редуктор каралган.

Эшиктерди так токтотуу

Электрондук чек өчүргүчтөр эшиктерди белгиленген абалда так токтотууга мүмкүндүк берет.

Туташтыруунун жана программалоонун ыңгайлуулугу

Жай ишке киргизүү жана токтотуу

Дизайн

Таблица

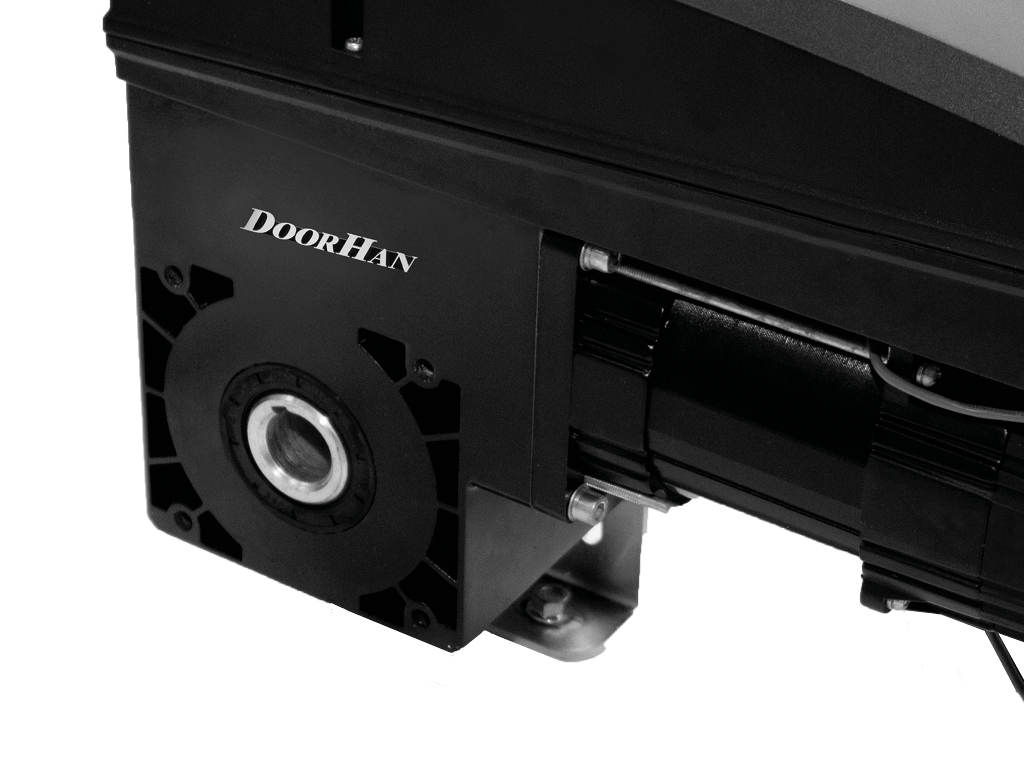

Мотордун жогорку жылуулук берүү деңгээли

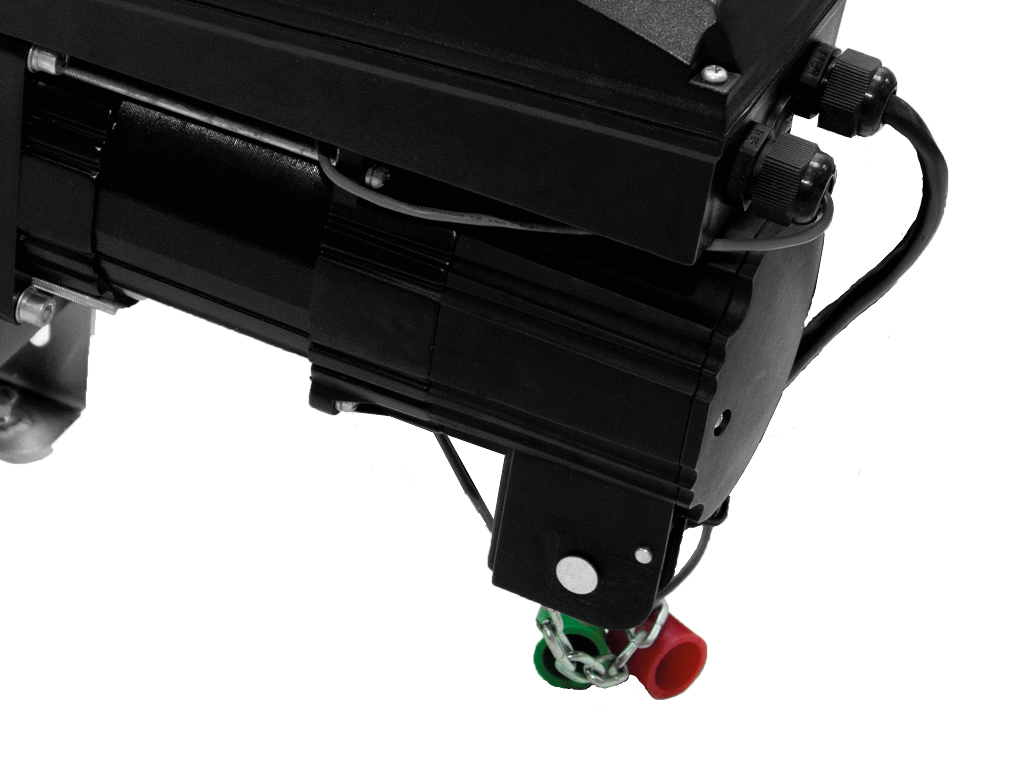

Чынжырлуу редуктор

Комплектация

Базовая комплектация

Дополнительная комплектация

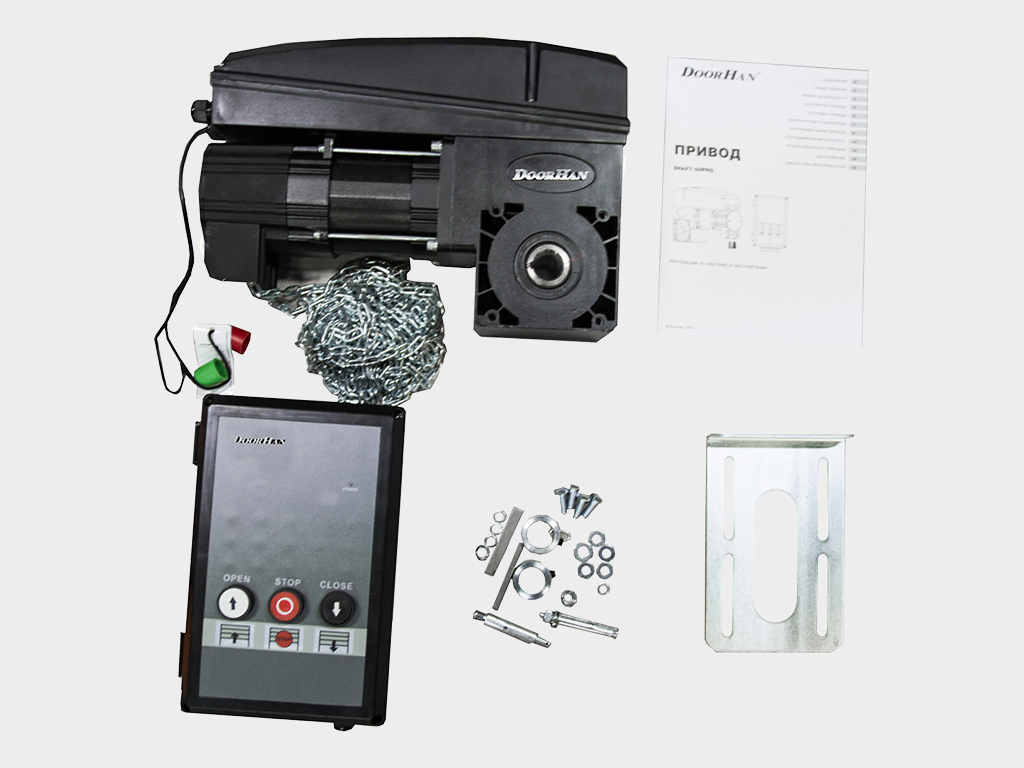

Электр жетеги, үч абалдуу башкаруу панели орнотулган тышкы башкаруу блогу, бекитүү элементтери, токтото турган шакектер.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл жибергич жана кабылдагычтан турат.

PHOTOCELL-PRO симметриясыз ачылыштар үчүн бурулуучу платасы бар зымсыз коопсуздук фотоэлементтери — инфракызыл жибергич жана кабылдагычтан турат.

WI-FI модулу — электр жетектерди зымсыз башкаруу (NO башкаруу сигналы чыгаруу) үчүн.

GSM модулу — мобилдик телефондон сигнал кабыл алуу жана электр жетекти ишке киргизүү үчүн башкаруу командасын берүү.

TRANSMITTER 2-PRO-BLACK пульту — эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары — 2021-жылдан тартып өндүрүлгөн бардык DoorHan автоматикасын алыстан башкаруу үчүн. Радиокабылдагычта эки эс тутум бирдигин ээлейт. Бул пульттар менен беш/он беш түзмөктү бир убакта же өз алдынча башкарууга болот.

COMMAND-433 зымсыз баскыч — эки автоматтык түзмөктү алыстан башкаруу үчүн. Пультту авто күн коргоочу козырекке же дубалга бекитүүгө ыңгайлуу кронштейни бар.

SWITCH баскычтык өчүргүч — жетек башкаруу блокко башкаруу командасын берүү үчүн, кайтаруу механизмине ээ.

KEYPAD коддук клавиатура — DoorHan орнотулган же тышкы кабылдагычы бар эшик жетегин алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскыч — ачкычты буруунун жардамы менен автоматтык системаны башкаруу командасын берүү.

KEYCODE анти-вандал коддук клавиатура — автоматтык түзмөктү башкаруу үчүн. Сырттагы баскыч панели же прокси-карталарды окуучу түзмөк катары колдонсо болот.

DHRE-1 тышкы радиокабылдагыч — башка өндүрүүчүлөрдүн автоматикаларын DoorHan пульту менен башкаруу үчүн.

LAMP-PRO сигналдык LED лампа — эшиктин кыймылы тууралуу кабарлоо үчүн, антенна менен жабдылган.

DH-SENSOR-KIT коопсуздук чекеси — секциялык автоматтык эшиктерди колдонууда коопсуздукту камсыз кылат.

Техникалык мүнөздөмөлөр

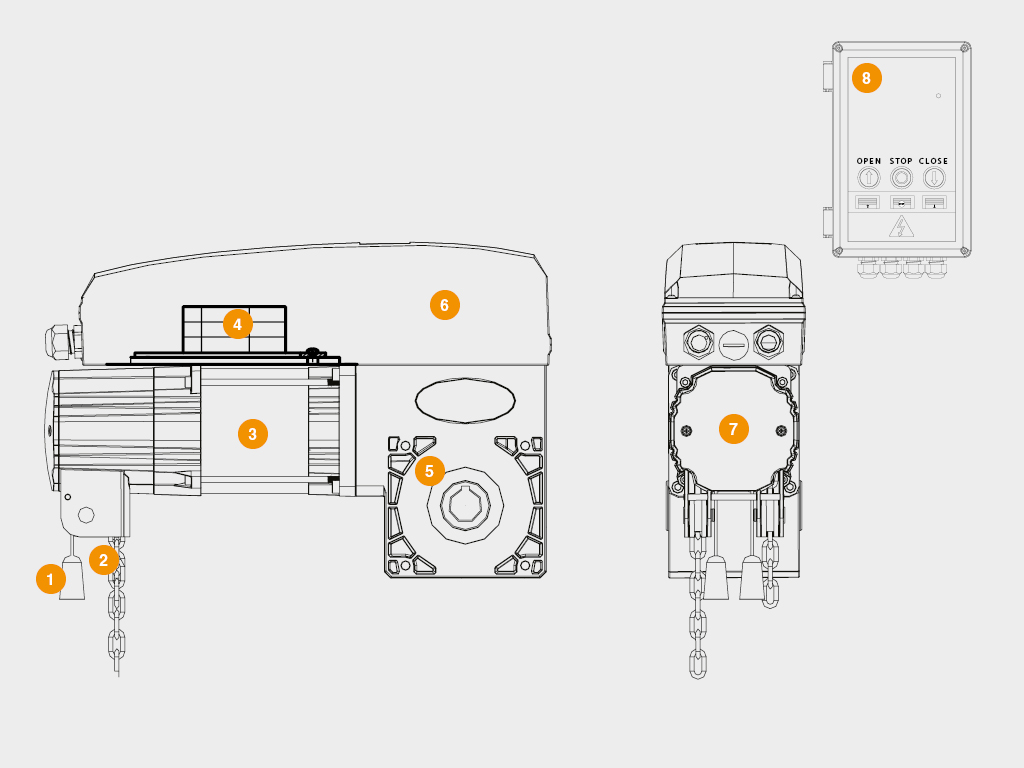

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Ажыраткыч кабели
Кол менен чынжыр
Мотор
Частота конвертери
Редуктор корпусу
Энкодер
Кол менен жетек узлу
Башкаруу блогу

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	270
Напряжение питания, В	220–240
Крутящий момент, Нм	50
Мощность, Вт	370
Диапазон рабочих температур, °С	-20...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	IP54
Интенсивность использования, %	40	t = 20 °С температурада

1. Жетекти орнотуудан мурун эшиктердин тең салмактуу экенин жана жылмакай иштей турганын текшериңиз.

2. Колдонуу шарттары жетектин климаттык мүнөздөмөлөрүнө туура келерин текшериңиз.

3. Жабдууну тез жануучу заттар же кооптуу чөйрө бар жайларга орнотууга тыюу салынат.

4. Эшиктер кыймылдаганда жетектин кыймылдуу жана кыймылсыз бөлүктөрүнүн ортосунда буюмдар бышырылып калбашын камсыздаңыз.

5. Жетектин бузулушун болтурбоо үчүн кошумча аксессуарларды тек гана DoorHan компаниясынын өнүмдөрүн колдонуу керек.

6. Электромоторду ажыратылган абалда калтыруу тыюу салынат.

7. Ремонт же жөндөө талап кылынса жетекти колдонууга тыюу салынат.

8. Электр жетекти иштетүүдөн мурун анын иштөө зонасында бөтөн буюмдардын жоктугун текшериңиз.

9. Жөө жана унаа өтүүсүнө эшик токтоп, жетек өчүрүлгөн учурда гана уруксат берилет.

10. Балдардын жетекти жана комплекттерин колдонушуна жол бербеңиз.

11. Автоматтык бөлүккө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Пленка, пенопласт, картон куту
Длина, мм	465
Ширина, мм	420
Высота, мм	315

Кошумча сүрөттөмө печать

Электр энергиясы жок учурда эшиктерди ачуу жана жабуу үчүн чынжыр редуктору каралган.

Электрондук чек өчүргүчтөр эшиктерди белгиленген абалда так токтотууга мүмкүндүк берет.

Туташтыруу жана программалоо ыңгайлуулугу: жөндөө жана башкаруу платасы башкаруу баскычтары орнотулган тышкы кутуга жайгаштырылган, бул монтаждоо жана жөндөөнү жеңилдетет.

Орнотулган инвертор жетекти жай ишке киргизүү жана токтотууга мүмкүндүк берет, бул эшиктердин кызмат мөөнөтүн кыйла узартат.

Орнотуу

Способы монтажа

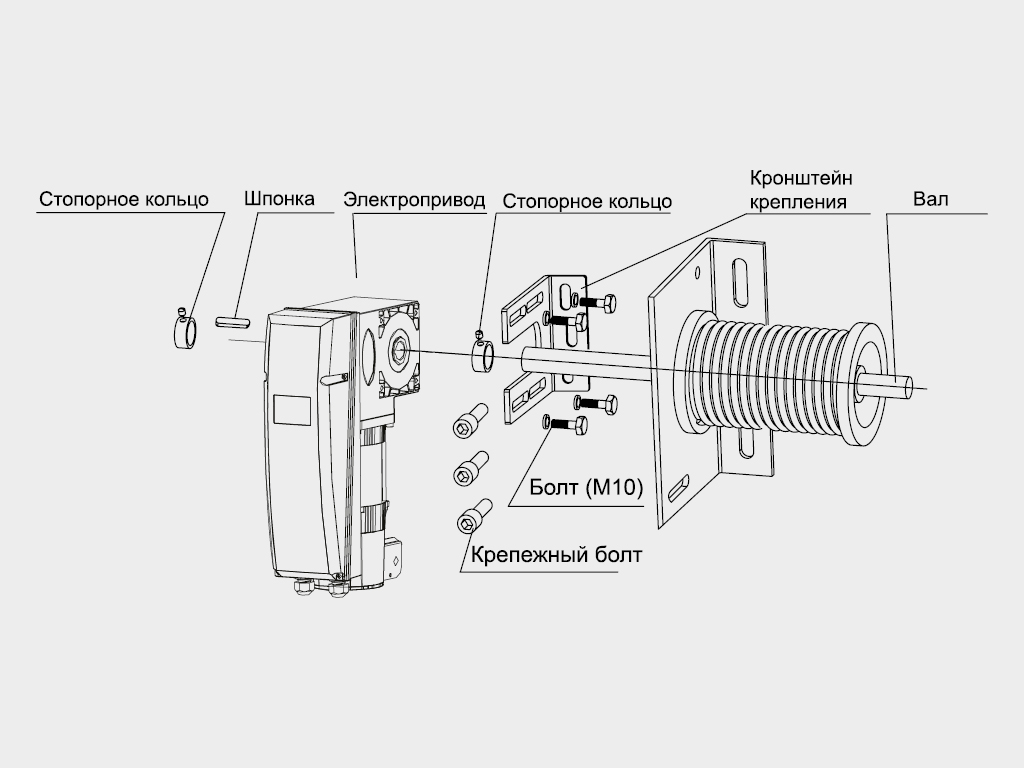

Орнотуу эшик валдарына кронштейн, шпонка жана токтото турган шакек аркылуу жүргүзүлөт. Кронштейнди бекитүү саморездер менен капталдын үстүнө буралат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

SHAFT-50PRO жетегин монтаждоо жана эксплуатациялоо боюнча колдонмо

PDF

Автоматика жабдуусун монтаждоо, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

SHAFT-50PRO жетектин башкаруу блогу боюнча нускамалык колдонмо

PDF

Сертификат ылайыктыгы

PDF

Сервис китеби

PDF

Габариттик чертеж

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга жетектин иштөө жөндөмдүүлүгүнө 3 жылдык кепилдик берилет, эсепке алуу сатып алуу күнүнөн башталат. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
