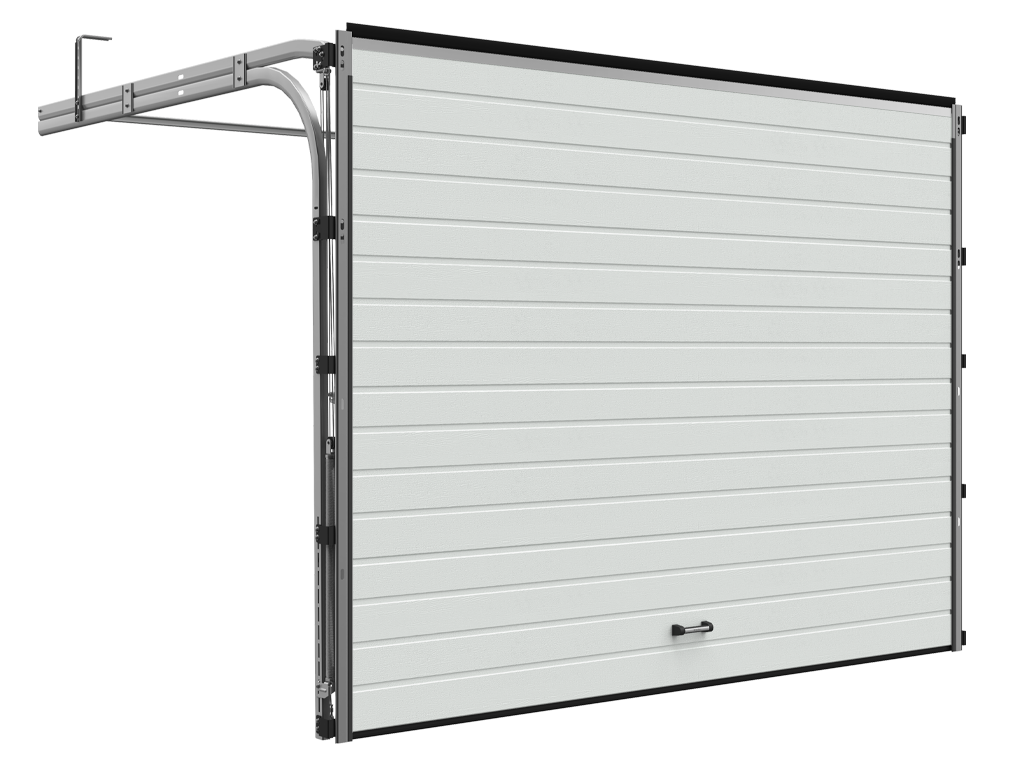

Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

Бул сериядагы секциялык эшиктер гараждардагы, тиричилик жана техникалык жайлардын тешиктерин минималдуу дубалдары жана линтелдери менен жабууга ылайыкталган. Алюминий панелдерин колдонуу коррозияга каршы жогорку касиеттерин жана курулуштун жеңилдигин кепилдик берет. Rsd01 люкс сериясындагы дарбазаларды бүткүл Россия боюнча минималдуу заказды аткаруу убактысы менен заказ кылса болот.

Зона применения:

Жеке кардар

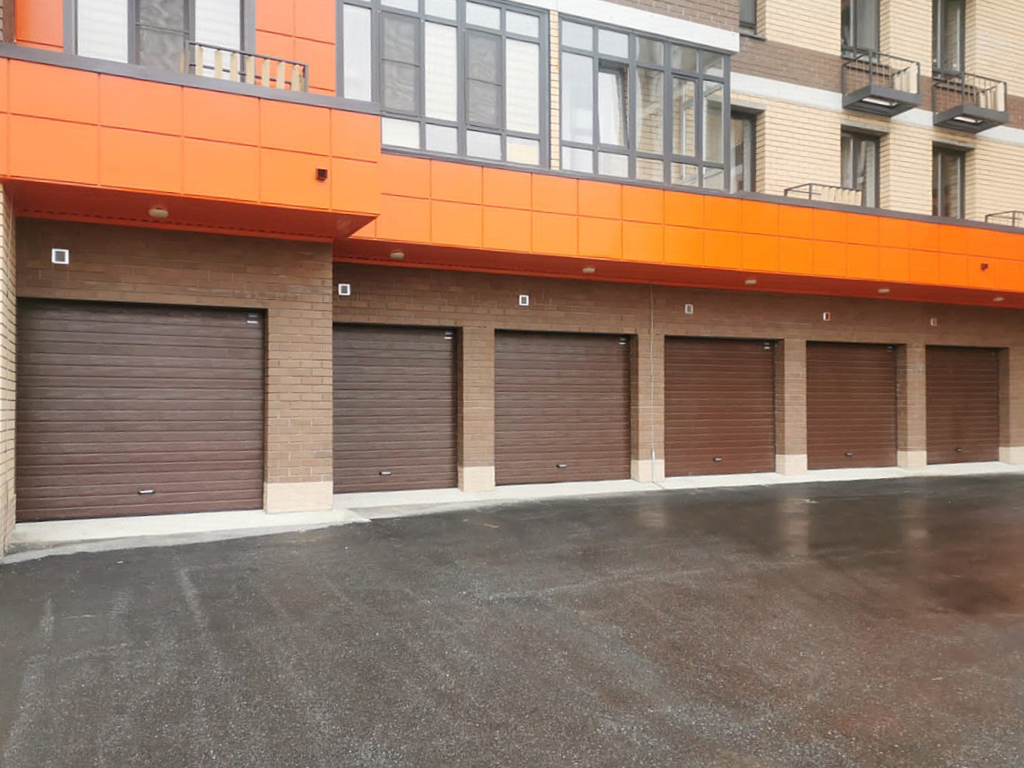

Коопсуздукту, аймакты коргоону жана кирүүнүн ыңгайлуулугун камсыз кылуу зарыл болгон дачалар, дачалар, унаа токтотуучу жайлар, ошондой эле дарбазалардын коррозияга туруктуулугуна талаптар жогорулатылган объектилер.

монтаж менен заказ берүү

Артыкчылыктар

Минималдуу өндүрүш убактысы

Региондордо компоненттердин туруктуу болушу жана оптималдаштырылган өндүрүш технологиясы дарбазанын өндүрүү убактысын бир саатка түзөт.

Жагымдуу баа

Дизайндын жөнөкөйлүгү жана бардык компоненттердин толук өндүрүш цикли бизге бул эшик моделинин баасын атаандаштык деңгээлинде кармап турууга мүмкүндүк берет.

Коррозияга каршылык

Алюминий сэндвич-панел, полиэстер менен капталган, терс таасирлерге туруштук берип, коррозияга туруктуулугун жана эшик жалбырактын бекемдигин камсыздайт.

Жөнөкөй орнотуу

Жөнөкөй жана тез орнотуу элементтердин оптималдуу санына жана бардык керектүү монтаждык тешиктердин болушуна байланыштуу.

Минималдуу өндүрүш убактысы

Жагымдуу баа

Коррозияга каршылык

Жөнөкөй орнотуу

Дизайн

Панелдин дизайны

Беттик түрү

Панелдердин алдыңкы беттеринин түстөрү

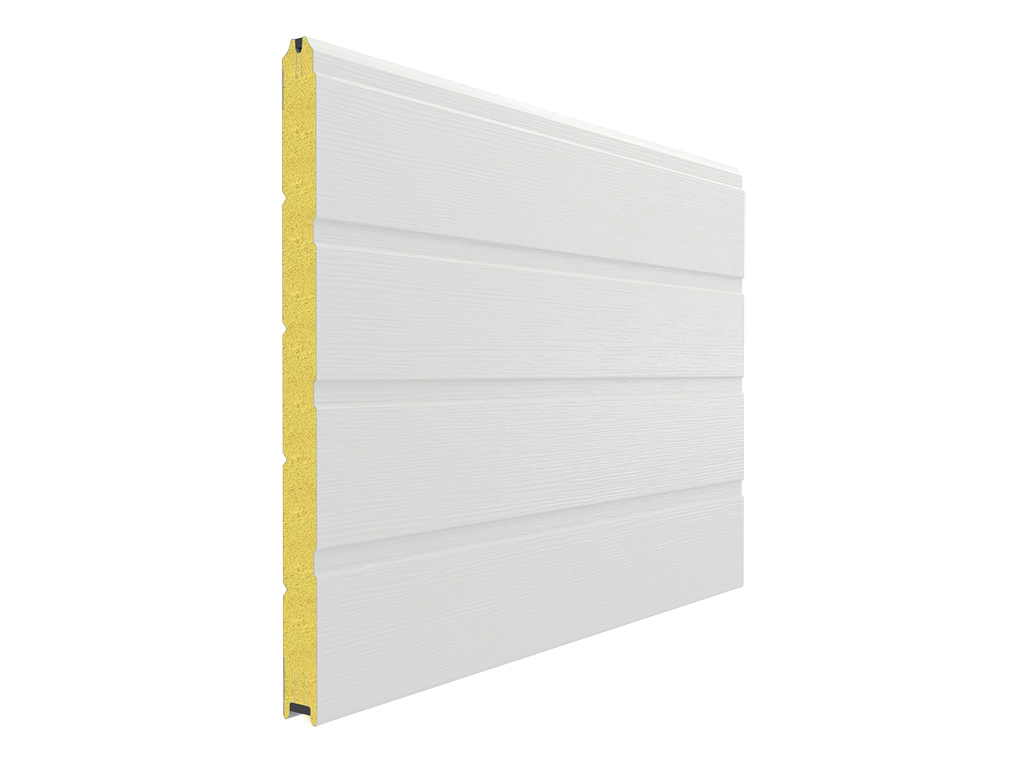

Такта (панелдин сырткы жагы)

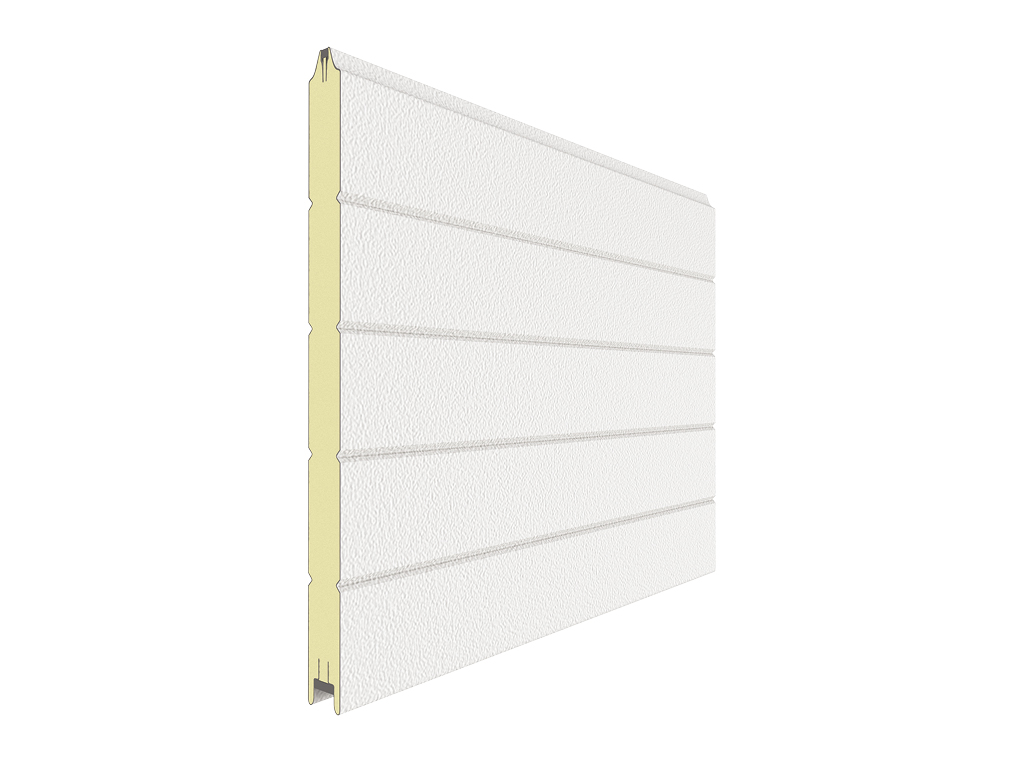

Горизонталдык тилке (панелдин ички жагы)

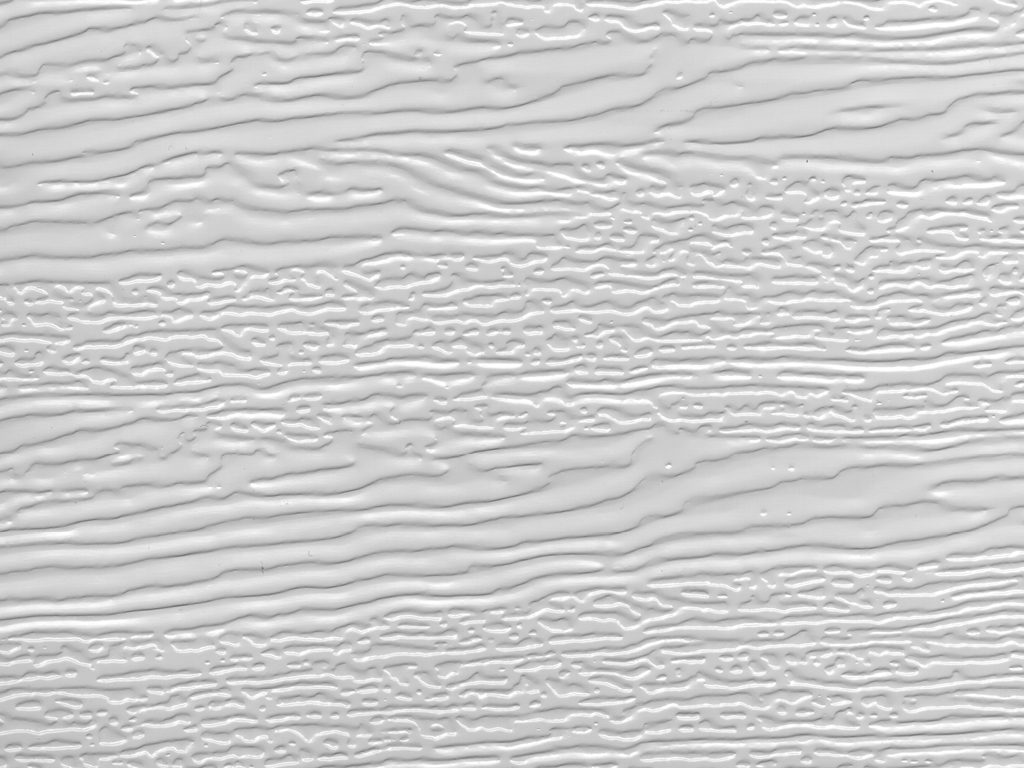

Жыгач эффекти (тышкы)

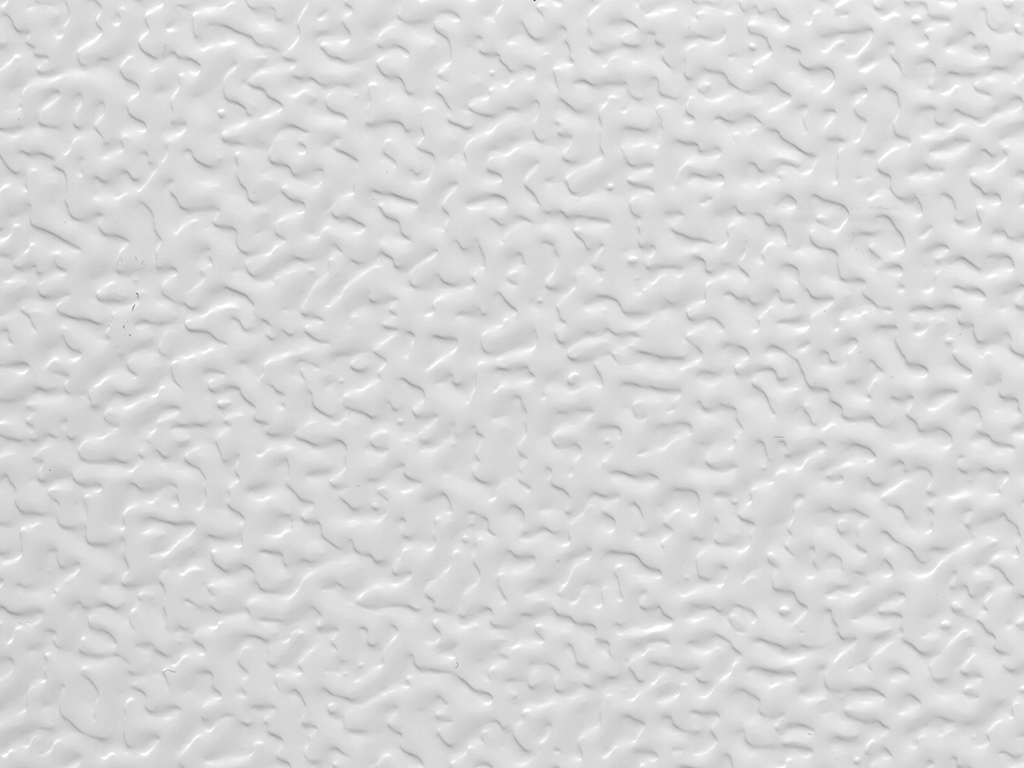

Шыбык (ички)

RAL 9003 (ак)

RAL 8017 (күрөң-кызыл)

Комплектация

Базовая комплектация

Дополнительная комплектация

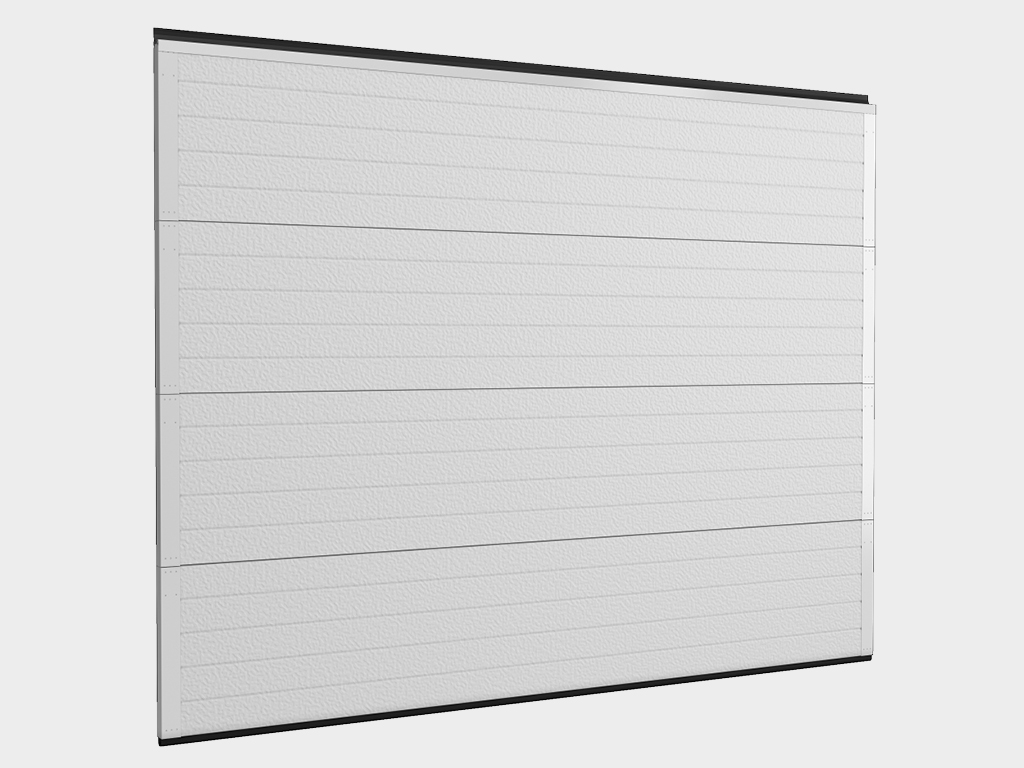

Калыңдыгы 40 мм болгон энергияны үнөмдөөчү алюминий сэндвич панелдеринен жасалган кенеп ички шарнир жана каптал тирөөчтөр үчүн бекемделген.

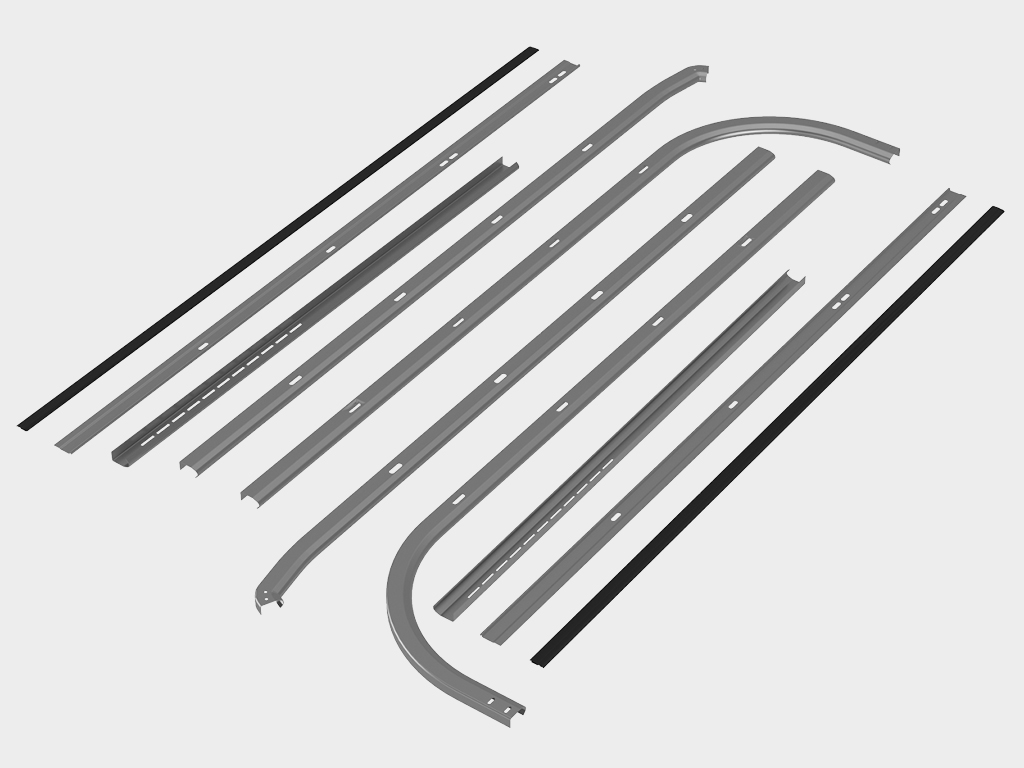

Жол көрсөткүчтөр жөнөкөйлөштүрүлгөн дизайнга ээ жана орнотуу үчүн зарыл болгон бардык тешиктерге ээ.

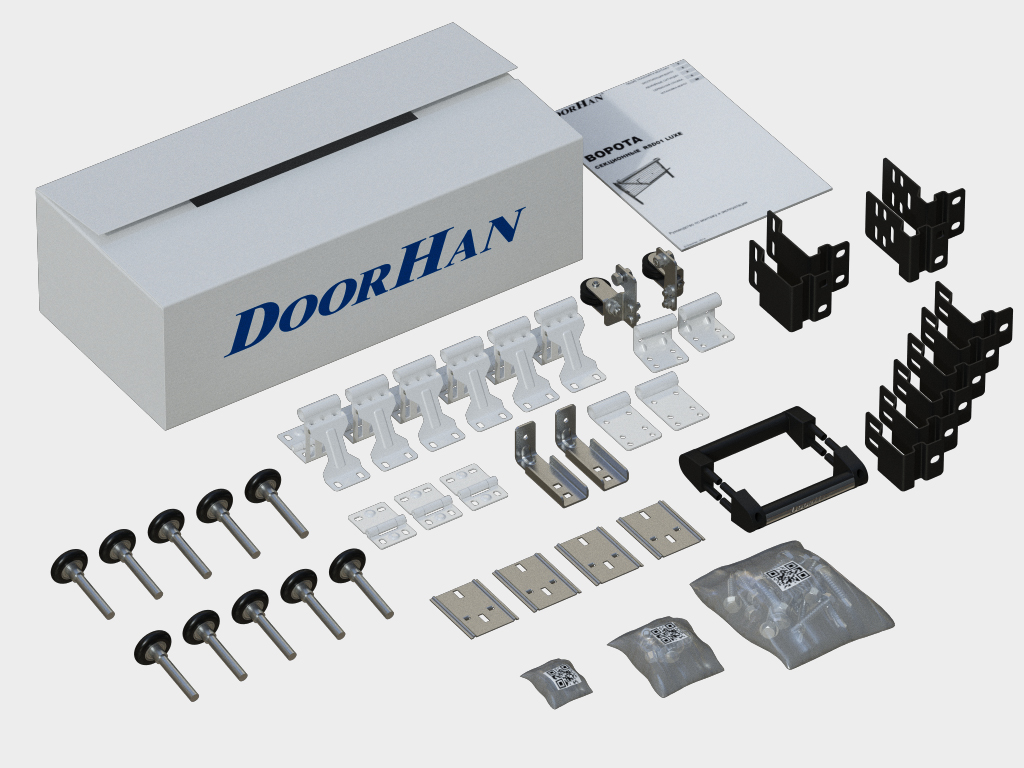

Орнотуу комплекти, нускамалар жана продукциянын маалымат баракчасы бар куту.

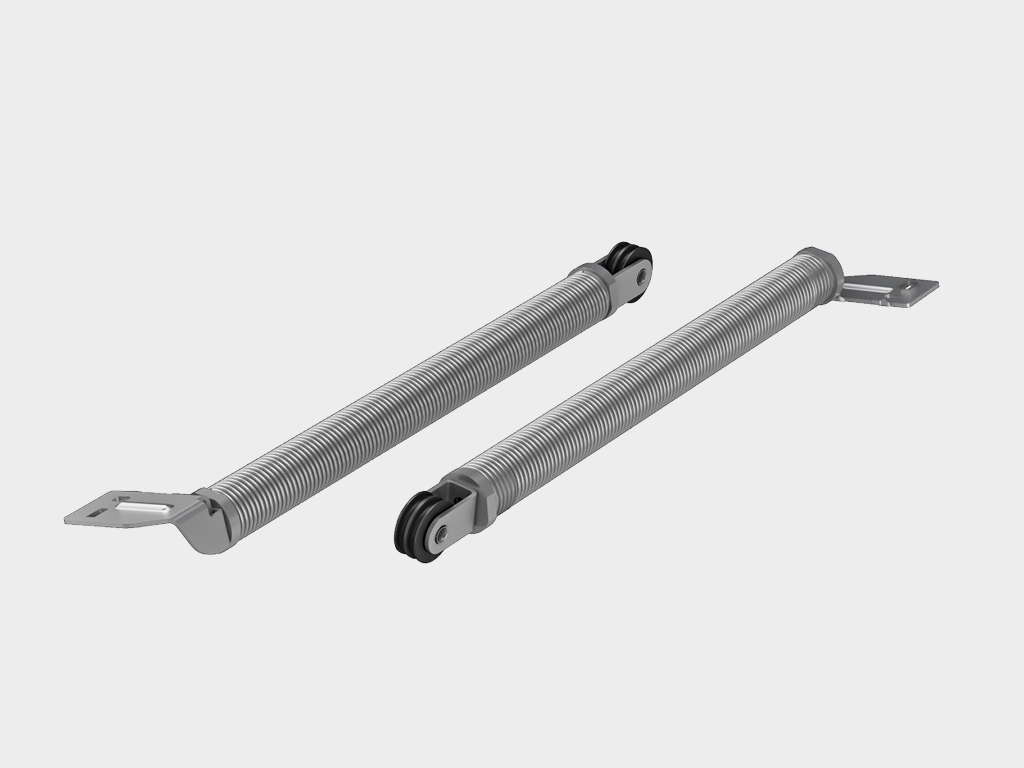

Гальванизацияланган узартуу пружиналары. Балансташтыруу механизминин циклдарынын саны 25000ден кем эмес.

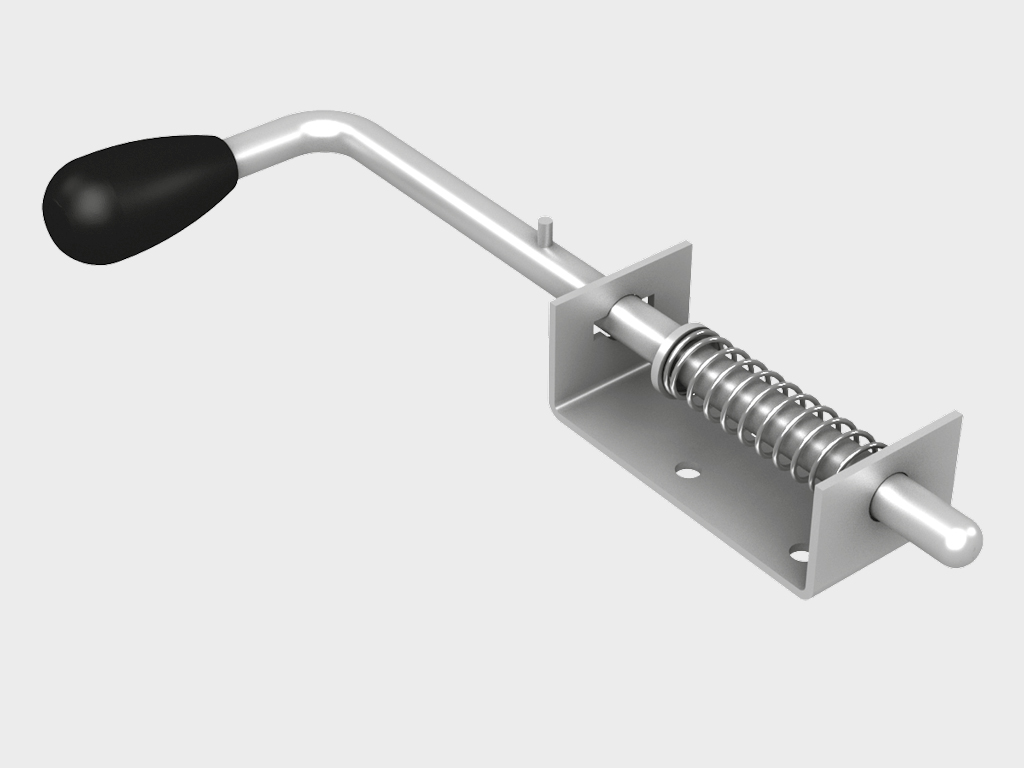

Механикалык бекиткич бөлмөнүн ичинен дарбазаны тосууга мүмкүндүк берет. Бул жөнөкөй жана ишенимдүү.

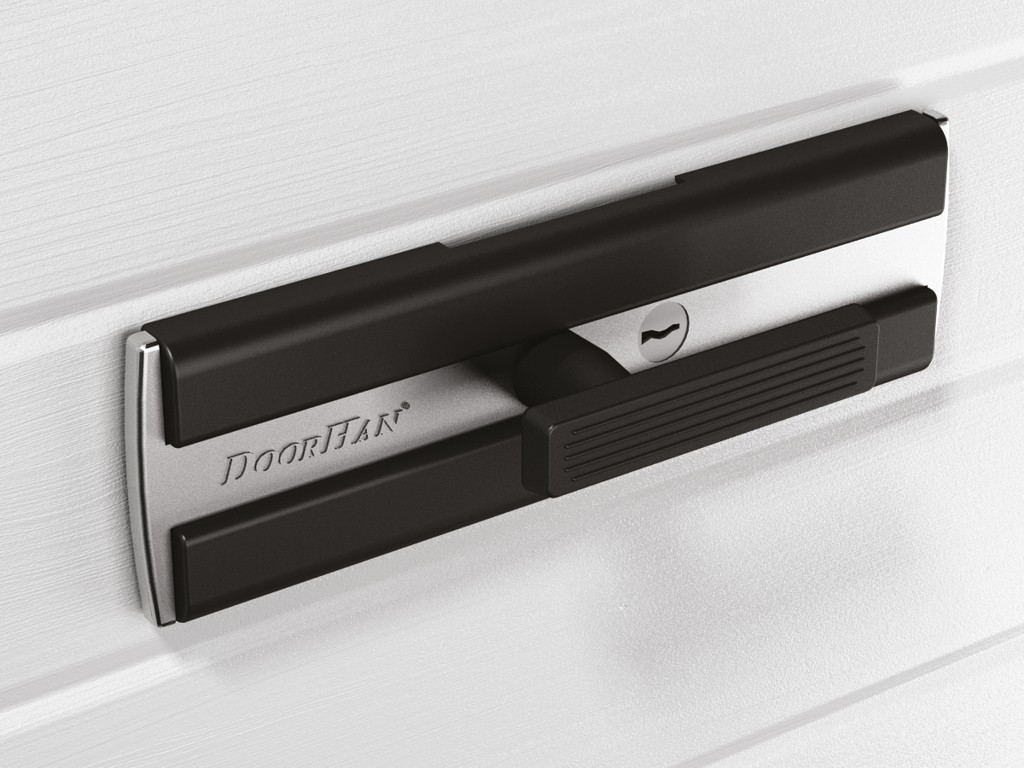

Механикалык кулпу эшик жалбырагы жабык абалда - бөлмөнүн ичинен да, көчөдөн да бөгөт коюуга мүмкүндүк берет.

Мөөрдүн кошумча сырткы контуру желенин пломбага максималдуу кармануусун камсыздайт. Пломбалардын ортосунда аба камерасы пайда болгон бөлмөгө муздак киришин алдын алуу, мыкты пломбаны камсыз кылат.

Автоматташтыруу. Дарбазаны диск менен автоматташтыруу мүмкүнчүлүгү («Дарбазаларды автоматташтыруу» бөлүмүн караңыз).

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 000–2 750

Ширина проема, мм

2 000–3 000

Притолока, мм

110дон баштап

Пристенки, мм

100дөн

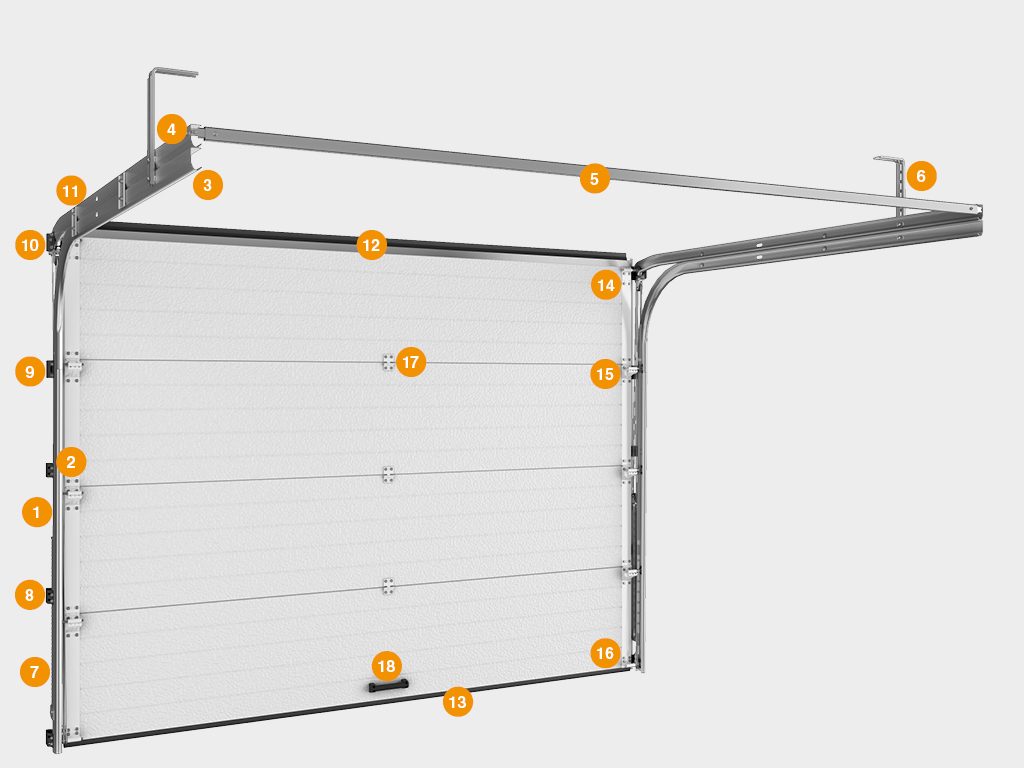

Вертикалдуу кайчылаш тилке
Вертикалдуу багыттоочу
Горизонталдык багыттоочунун астыңкы ийилиши
Горизонталдык багыттоочунун жогорку ийилиши
C-профили
Шыпка орнотулган кронштейн
Пляжды теңдөө системасы - узартуучу пружиналар
Багыттоочу кронштейн
Төмөнкү ийилген монтаждык кронштейн
Жогорку ийилген монтаждык кронштейн
Горизонталдык багыттоочуларды бекитүү үчүн пластина
Мөөр менен үстүнкү профиль
Мөөр менен төмөнкү профиль
Жогорку колдоо кронштейн
ролик кармоочу жана ролик менен колдоо
Төмөнкү бурчтук кашаа
Укук
Кол

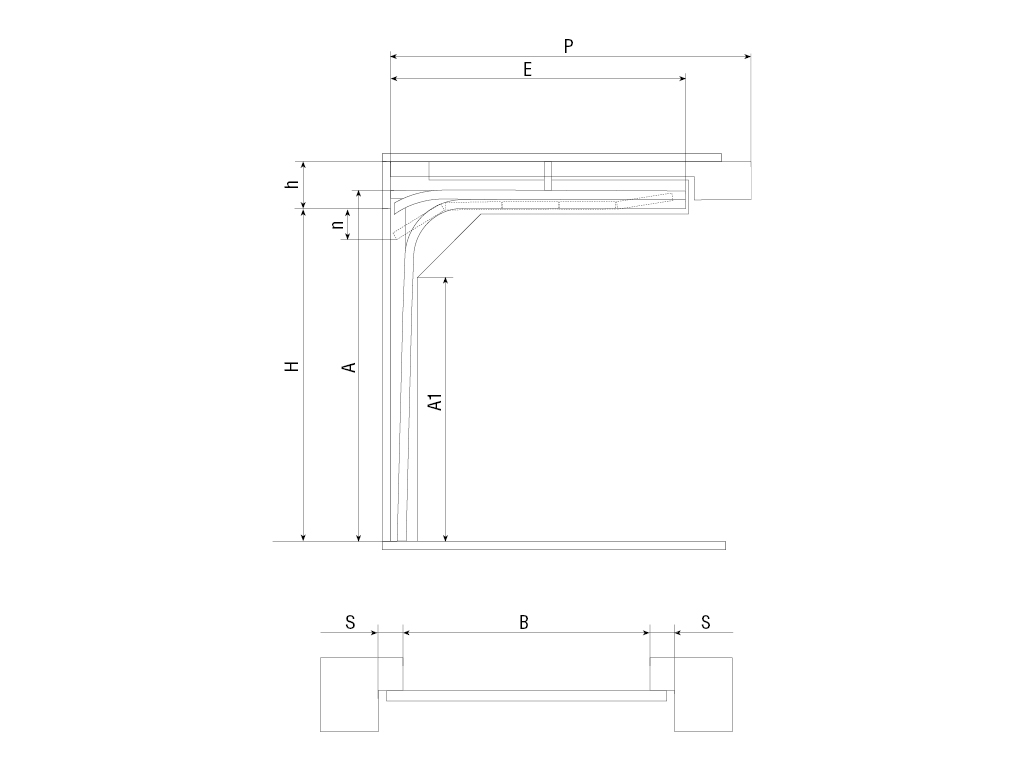

Төмөн көтөрүү (узартуу пружиналары).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 110; (ч ≥ 140 шыпты дискти колдонууда)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	H - 489
E, мм Длина горизонтальных направляющих	2514 - ачылыш бийиктиги 2200гө чейин; 2 814 - ачуу бийиктиги 2 500 чейин; 3 064 - ачуу бийиктиги 2 750 чейин
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	3260 мм - ачылыш бийиктиги 2200 чейин; 3 560 - ачуу бийиктиги 2 500 чейин; 3 810 - ачуу бийиктиги 2 750 чейин
n, мм Перекрытие проема в открытом положении	230 - дисксиз; 40-60 - шып диск менен

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Баасы дарбазанын өлчөмүнө жараша болот
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна, кг/м²	7	Так наркы дарбаза курууда колдонулган панелдердин өлчөмүнө жараша болот

1. Эшик жалбырагынын бөлүктөрү багыттоочулар боюнча бир калыпта жылып, эшиктин өзү тең салмактуу болушу керек, б.а., анын салмагын узартуучу пружиналар менен компенсациялоо керек.

2. Дарбазаны кол менен ачуу жана жабуу туткасынын жардамы менен гана ишке ашырылат.

3. Дарбазаны кол менен ачып, жаап жатканда ага көп күч колдонбоңуз. Күтүлбөгөн жерден титиреп салууга тыюу салынат.

4. Дарбаза иштеп жаткан учурда адамдар жана жаныбарлар жок экенин текшериңиз.

5. Кыймылдуу эшик жалбырактын астында турууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Дарбазаны ачууда жана жабууда соккуларга дуушар кылбаңыз жана анын эркин жүрүүсүнө тоскоолдук кылбаңыз.

7. Багыттоочуларды жана роликтерди булганууга дуушар кылбаңыз, анткени бул үзгүлтүксүз иштөөсүн начарлатышы мүмкүн, ал эми электр жетеги бар болсо, бул анын ашыкча жүктөлүшүнө жана иштебей калышына алып келиши мүмкүн.

8. Пычак кыймылдап жатканда тешикте бөтөн нерселер же таштандылар жок экенин текшериңиз. Алардын болушу эшиктин жалбырагынын кыйшаюусуна жана тыгылып калышына алып келиши мүмкүн.

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система жана секциялык эшиктердин панели стрейч пленкасы менен капталган картон жана пенополистиролдон жасалган катуу айкалыштырылган таңгакка ээ; орнотуу комплекти гофрленген картон кутуга таңгакталган жана таңгак пленкасы менен жабылган; Бардык пакеттер заказ маалыматтарын камтыган маалыматтык стикерлер менен жабдылган, ошондой эле компаниянын логотиби
Состав	Беш катмарлуу картон, пенополистирол, стрейч пленка, лента
Ширина, мм	500–600
Высота, мм	300–500
Длина, мм	2 100–3 100
Вес брутто, кг	100гө чейин
Количество в упаковке, шт.	Калкан таңгагы - 3төн 5 панелге чейин; гиддердин пакети - 1 гид системасы; комплектинин таңгагы - толук комплекти менен 1 куту

Кошумча сүрөттөмө печать

Сэндвич-панельдерди оригиналдуу таңгагында горизонталдуу абалда, түз жерде жасалган күндөн тартып 6 айдан ашпаган мөөнөткө жабык кампаларда же чатырдын астында сактоо сунушталат. Панелдер күн нурунан, жаан-чачындан жана булгануудан корголушу керек.

Орнотуу

Способы монтажа

Подготовка строительного объекта

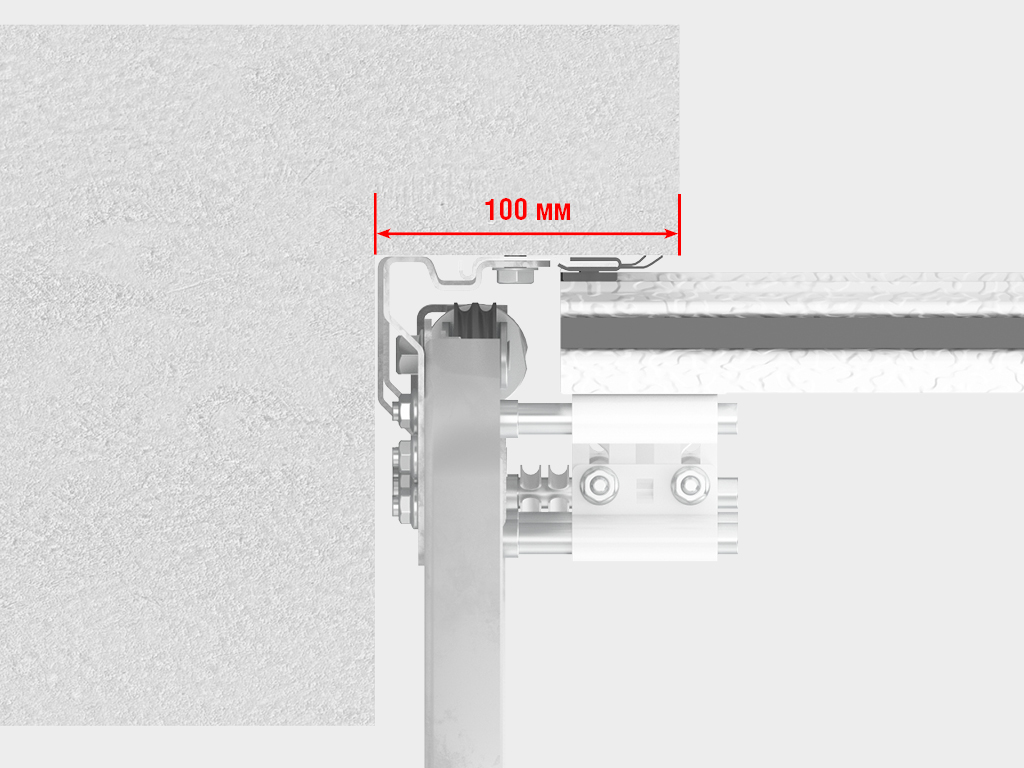

Үстүнө орнотулган монтаж (монтаждын классикалык түрү): жетектөөчү система тешиктин ичинен дубалдарга жана линтелдерге орнотулат.

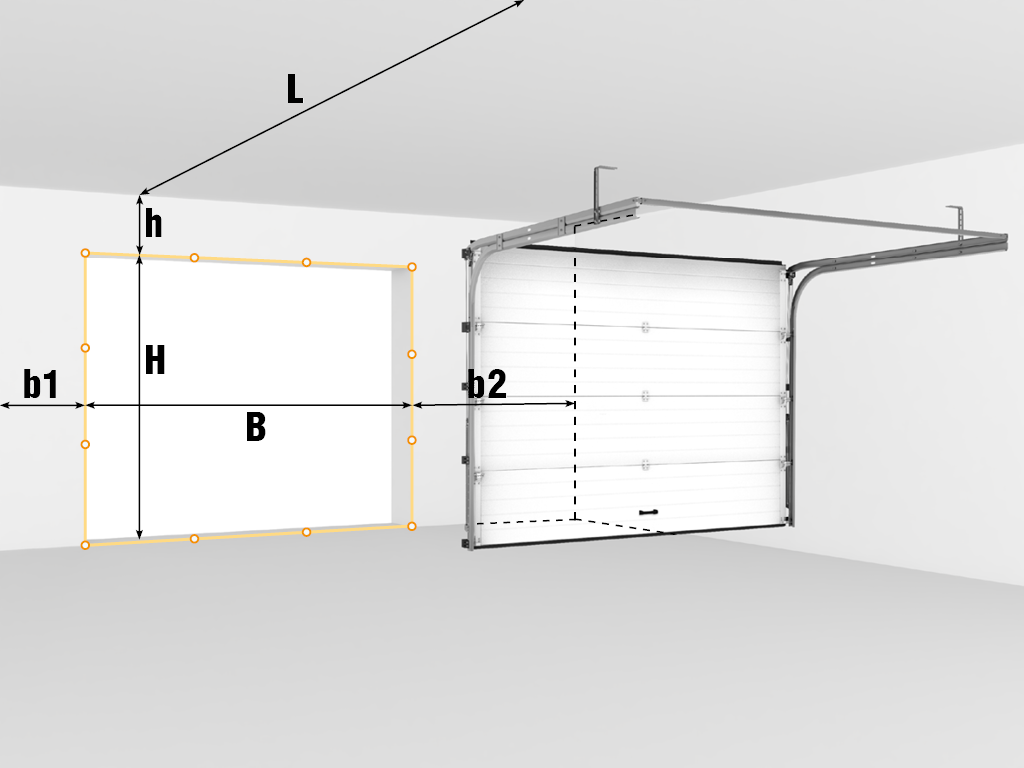

Керектүү көрсөткүчтөрдү алуу үчүн рулетка жана имараттын деңгээли жетиштүү. Бардык өлчөөлөр үй ичинде жүргүзүлөт. Ар бир маани үч чекиттен кем эмес өлчөнөт (экстремалдуу абалда жана борбордо).
H – тешиктин бийиктиги (полдон тешиктин башына чейинки аралык).
В – тешиктин туурасы (тешиктин сол жагынан оң четине чейинки аралык).
h - линтель (тешиктин чокусунан шыпка чейинки аралык), мин 110 мм.
b1/ b2 — сол/оң каптал аралык (тешиктин тиешелүү четинен тоскоолдукка чейинки аралык), мин 100 мм.
L - бөлмөнүн тереңдиги.
Н жана В өлчөөдө эң чоң маани акыркы өлчөм катары кабыл алынат.
h, b1, b2 жана L өлчөөдө акыркы өлчөм катары эң кичине маани алынат.
Ачыктын бардык туурасы боюнча полдун деңгээлиндеги айырма 10 ммден ашпоого тийиш. Монтаждоо тегиздигинин (дубалдар жана шыптар) сакталышын камсыз кылуу зарыл. Багыттоочу системаны орнотуу үчүн база монолиттүү жана бышык болушу керек; эгерде бул жок болсо, кошумча жээк же металл буюмдар менен тешик түзүү талап кылынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

rsd01lux сериясындагы секциялык эшиктерди орнотуу боюнча нускамалар (люкс)

PDF

Тейлөө китеби «Секциялык эшиктер»

PDF

Паспорт «Секциялык гараж эшиктери чыңалуучу пружиналары бар алюминий панелинен жасалган, rsd01 люкс сериясы»

PDF

«Имараттар жана курулмалар үчүн дарбазалар» шайкештик сертификаты

PDF

«Сэндвич панелдер» шайкештик сертификаты

PDF

«Дарбазалар үчүн буюмдардын компоненттери» шайкештик сертификаты

PDF

Эксперттик корутунду, СанПиН менен шайкештик

PDF

Секциялык гараж эшиктери чыңалуучу пружиналары бар алюминий панелдерден жасалган, rsd01lux сериясы (люкс)

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга панелдердин жана гид системаларынын болот профилдеринин коррозиясынан 10 жылдык кепилдик берилет.

Жаңы буюмдар

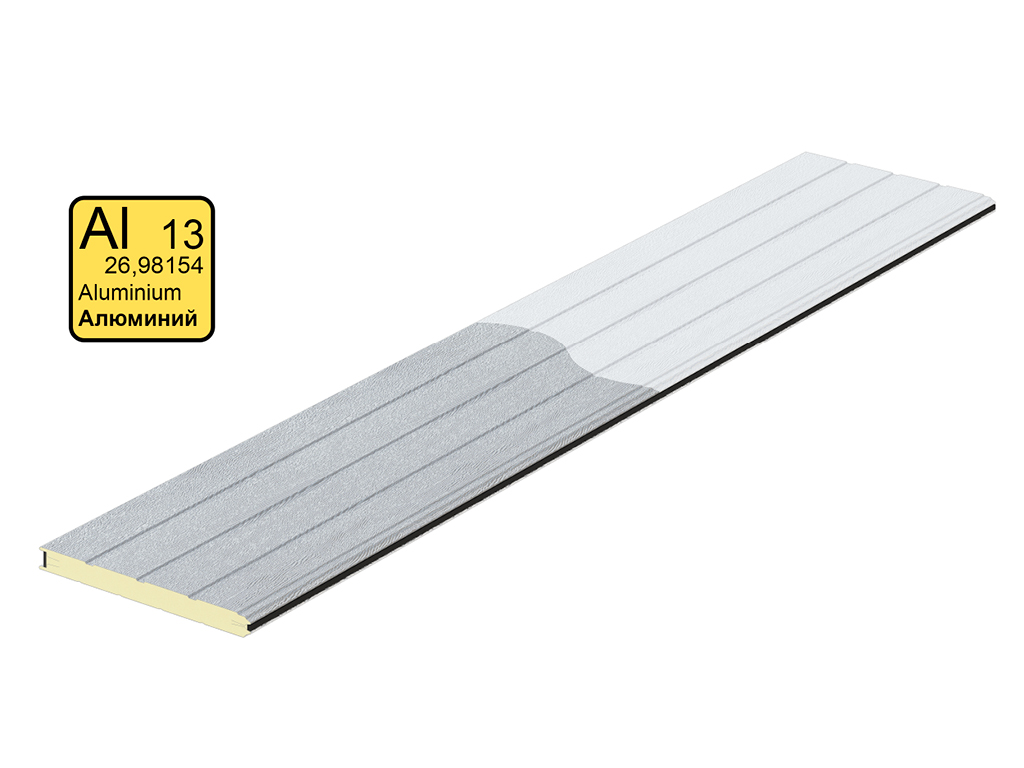

Полиэстер менен капталган жеңил жана бышык алюминий панелдер коррозияга дуушар болбойт.

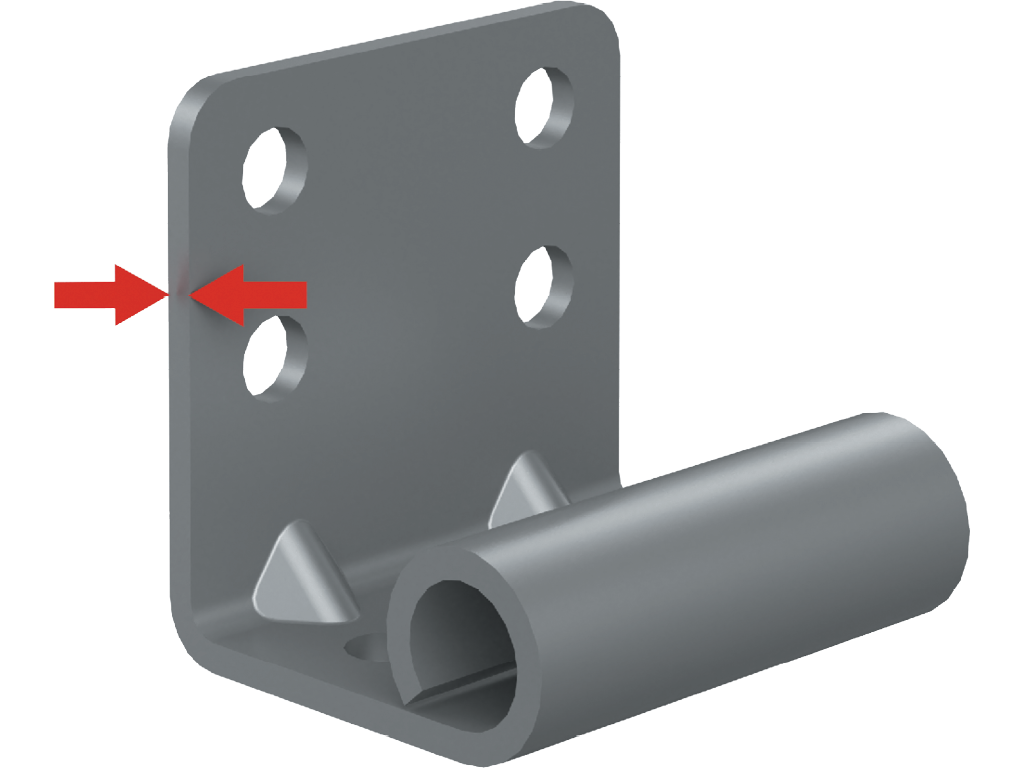

Эшик жалбырактын төмөнкү бурчтук кашаа өзгөртүү - 40% га күч касиеттерин жогорулатуу.

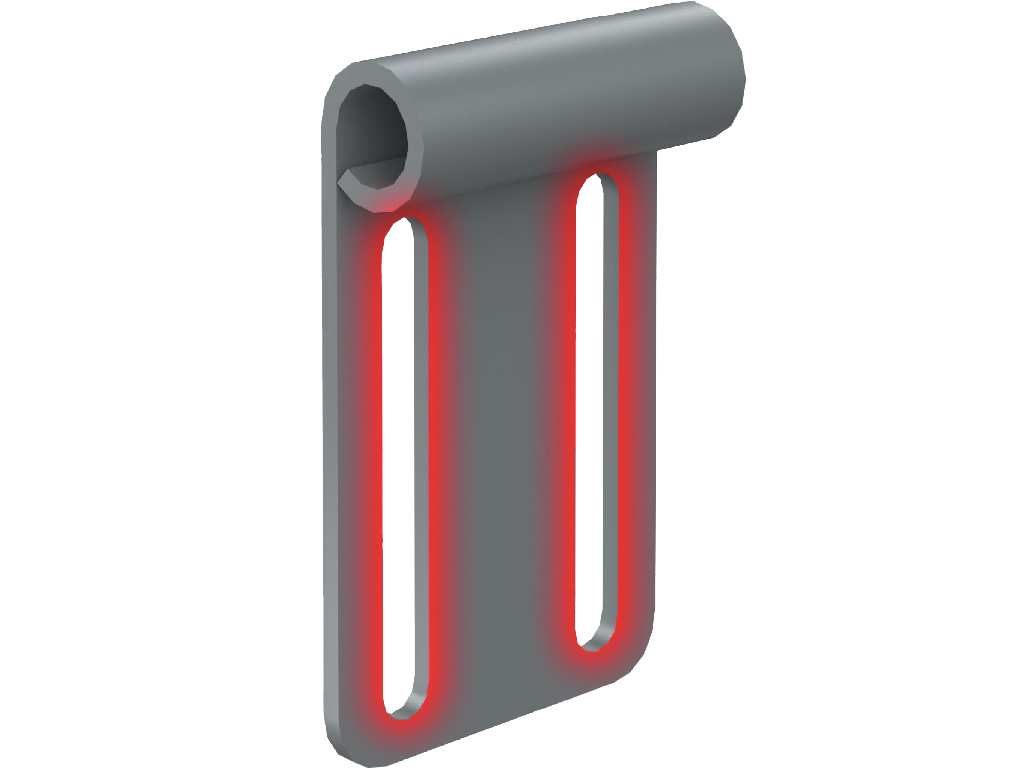

Жогорку эшик жалбырак кашаа орнотуу касиеттерин жакшыртуу - өзгөртүүлөр кеңейтүү.
