Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

Секциялык дарбазалар RSD01 гараждык жана техникалык жайларга кирүү оторлорун жабууга арналган. Төмөн типтеги көтөрүүчү конструкция минималдуу дубалдар жана бийиктикке (100 мм дан) ээ жайларда орнотулушу мүмкүн. Дарбаза панелдеринин балансирлөө механизми катары тартылуу пружиналары колдонулат. Дарбазанын конструкциясы термоэффективдүү (ишенимдүү герметизацияны камсыз кылат), күчтүү, монтаждоо оңой жана узак мөөнөттүк кызмат көрсөтүү менен айырмаланат.

Зона применения:

Жеке кардар

Дача, сырттагы үйлөр, коттедждер, автоунаа токтотуучу жайлар, анда коопсуздукту камсыз кылуу, аймакты коргоо жана ыңгайлуу кирүү талап кылынат

монтаж менен заказ берүү

Артыкчылыктар

Жылуулук эффективдүүлүгү

Сэндвич-панелдерининде муздак көпүрөнүн жоктугу, герметизациянын бүтүндөй контуру боюнча резинка менен, терморазделенген панелдердин профили дарбазанын максималдуу жылуулук эффективдүүлүгүн камсыз кылат.

Ар кандай аткаруу түрлөрү

Дарбаза щиттеринин кеңири тандоосу, каталогдо 100дөн ашык дизайнерлик чечимдер бар.

Толук Россияда өндүрүлөт

Дарбазалар толугу менен Россияда, DoorHan концернинин өзүнүн заводдорунда, Россиядагы эксплуатация шарттарын эске алуу менен өндүрүлгөн.

ГОСТ стандарттарына шайкеш келет

Дарбазанын конструкциясы мамлекеттик стандартка ГОСТ 31174-2017, "Металл дарбазалар" толук шайкеш келет.

Жылуулук эффективдүүлүгү

Ар кандай аткаруу түрлөрү

Дарбаза щиттеринин кеңири тандоосу, каталогдо 100дөн ашык дизайнерлик чечимдер бар.

Толук Россияда өндүрүлөт

ГОСТ стандарттарына шайкеш келет

Дарбазанын конструкциясы мамлекеттик стандартка ГОСТ 31174-2017, "Металл дарбазалар" толук шайкеш келет.

Дизайн

Панелдердин дизайны

Поверхность түрү

Панелдердин беттик беттеринин түстөрү

Такта

Горизонталдык тилкеси

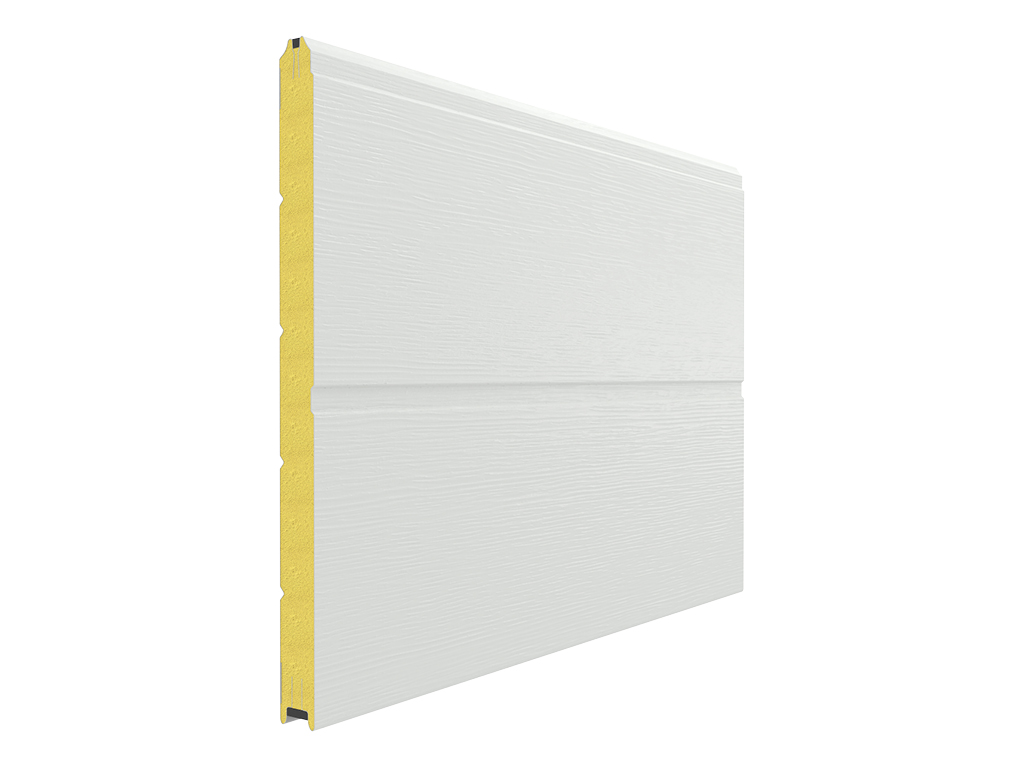

Кең борбордук тилке

Филенк

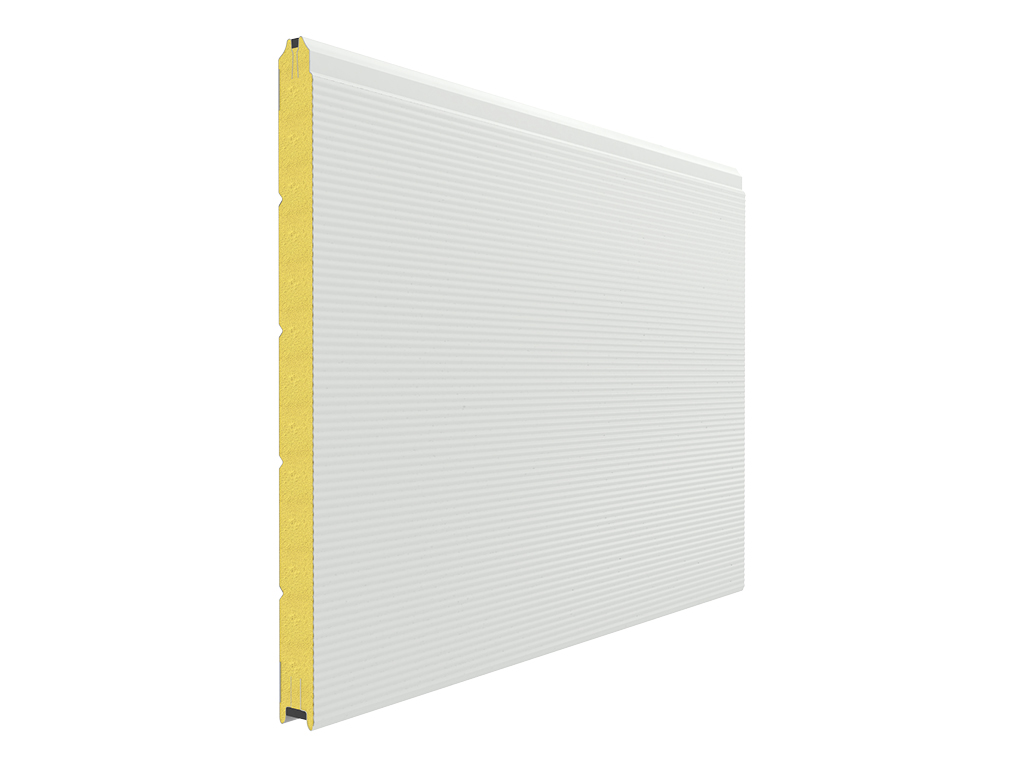

Толкун

Горизонталдык тилке (панелдин ичкы бетиндеги)

Ағашка окшош (сырткы)

Штукатурка (ичкеги)

RAL 9003 (ак)

RAL 9006 (күмүш)

RAL 7004 (боз)

RAL 1014 (беж)

RAL 6005 (жашыл)

RAL 5005 (көк)

RAL 7016 (антрацит)

RAL 7016 (аяз, кошумча акы)

RAL 3000 (кызыл)

RAL 3005 (бургундия)

RAL 8017 (күрөң-кызыл)

RAL 8017 (аяз, кошумча акы)

RAL 7024 (графит)

Алтын эмен (кошумча)

Венге (кошумча)

RAL картасына ылайык стандарттуу эмес түс (кошумча)

Комплектация

Базовая комплектация

Дополнительная комплектация

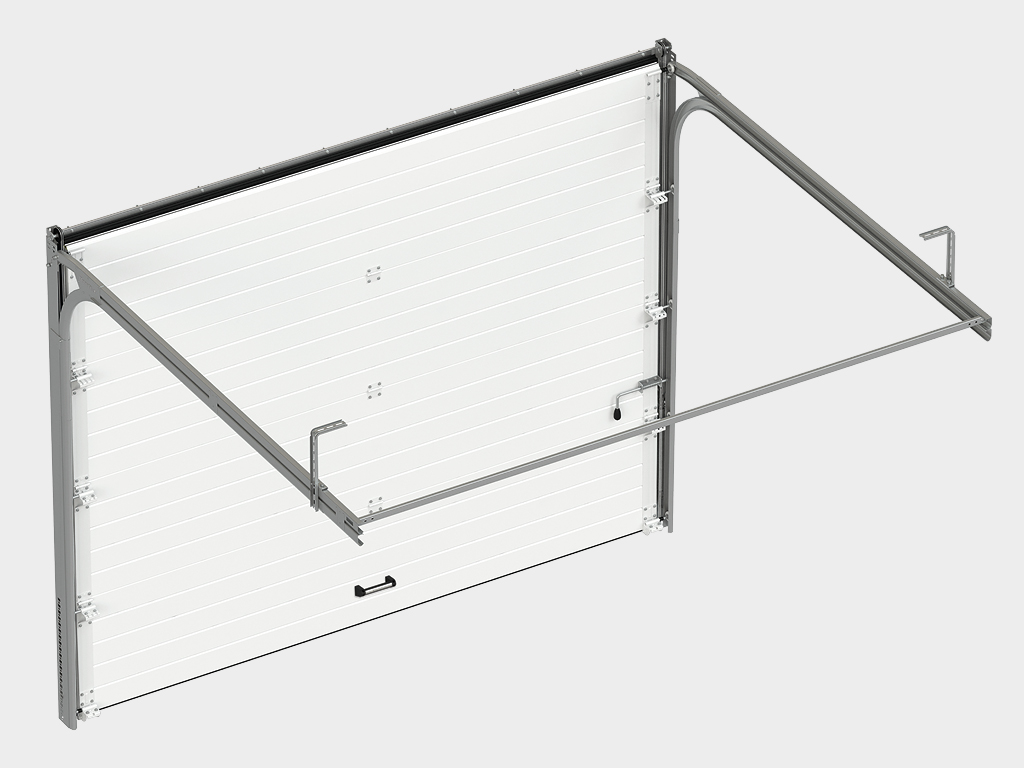

Энергияны үнөмдөгөн сэндвич панелдеринен түзүлгөн каптоо, 40 мм калыңдыкта жана ички тукурларга жана тараптык колдоолорго күчөтүү менен.

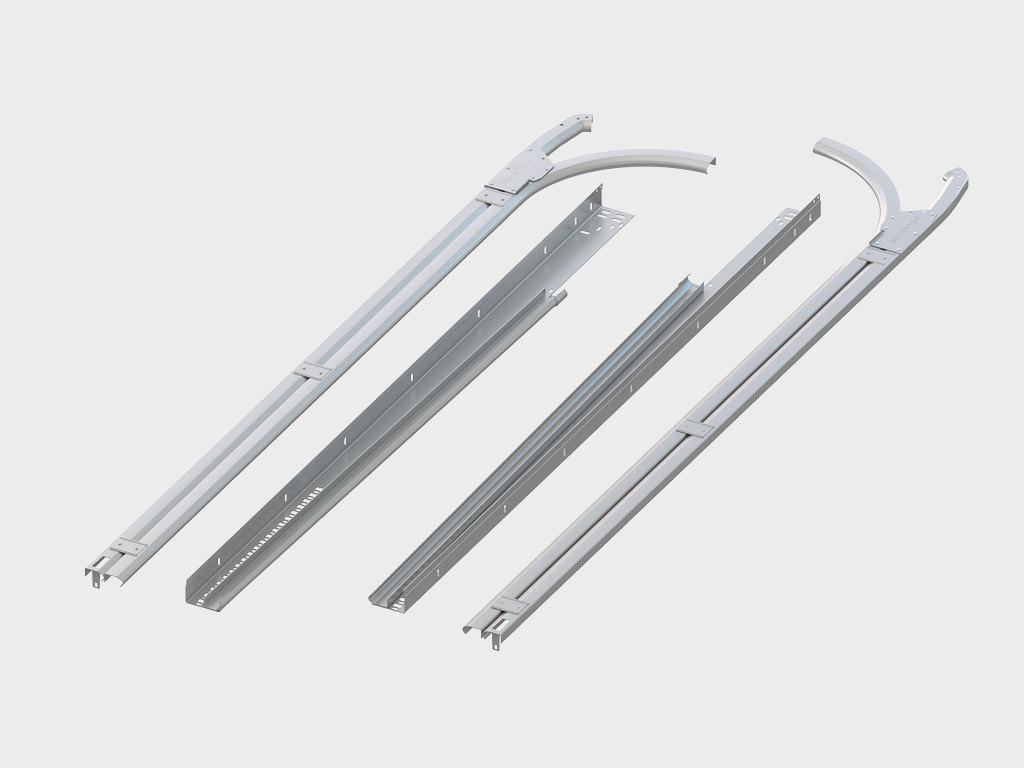

1,5 мм калыңдыгындагы болоттон жасалган жетек жана бурчтук посттордун комплекттери жогорку бекемдикке ээ, монтаждоо үчүн бардык керектүү перфорациялары бар.

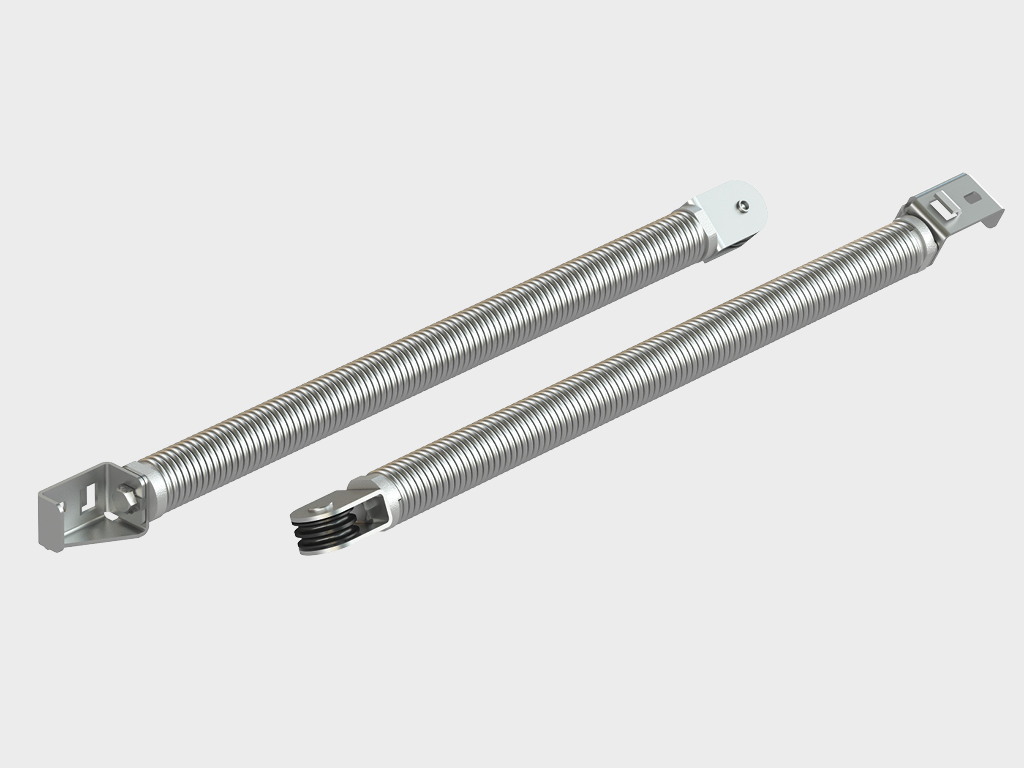

Цинк менен капталган чиймелердин сериптери («сериптерди серипте» системасы). Баланстар механизминин циклинин саны — кеминде 25 000.

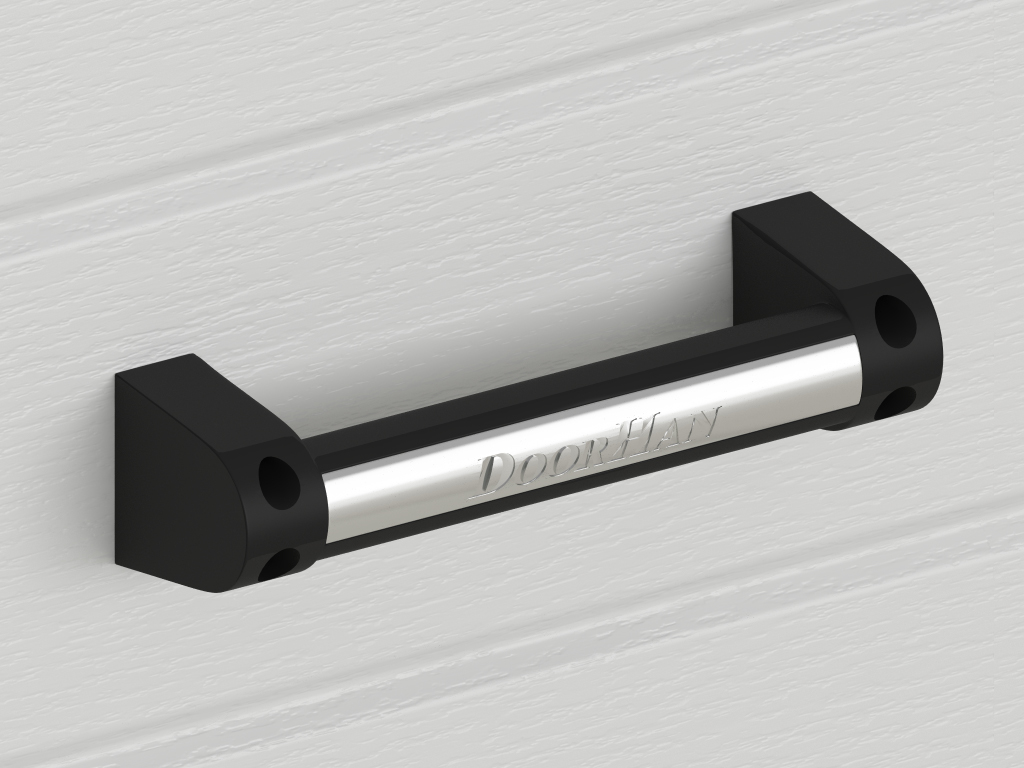

Эргономикалык формасы бар колдонуучу, эшик каптоосунун дизайнердик аткарылышына жагымдуу декоративдик кошумча катары чыгат.

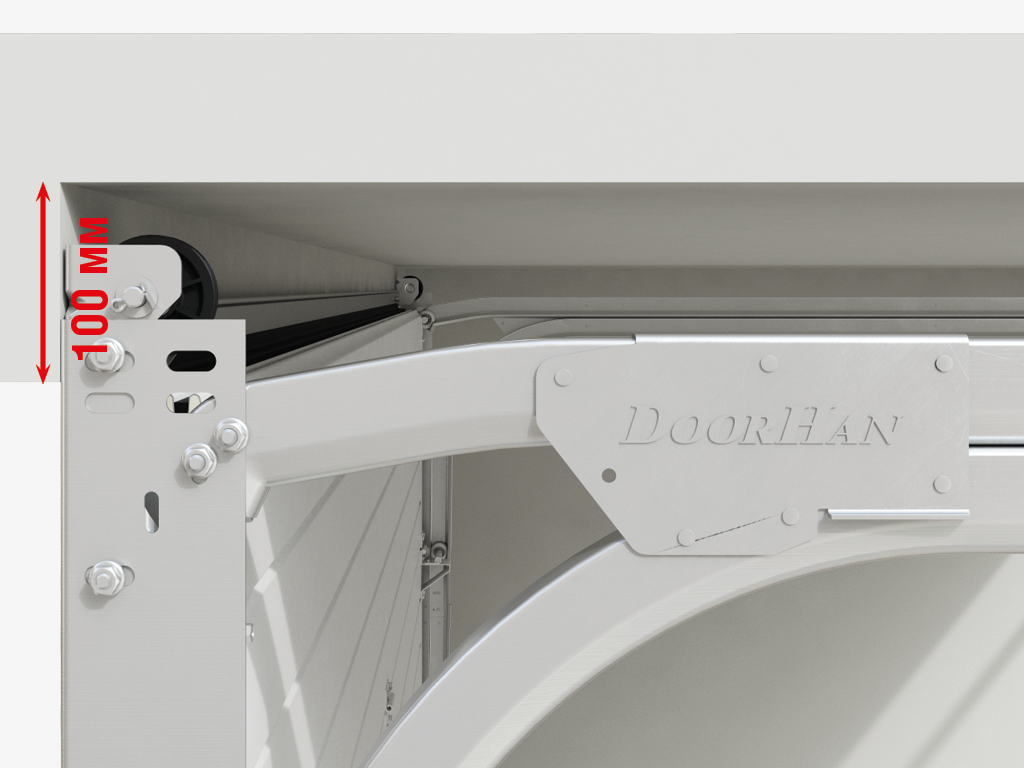

Көтерүү түрү — төмөнкү, эшик структурасын дээрлик бардык жайларда орнотууга мүмкүнчүлүк берет.

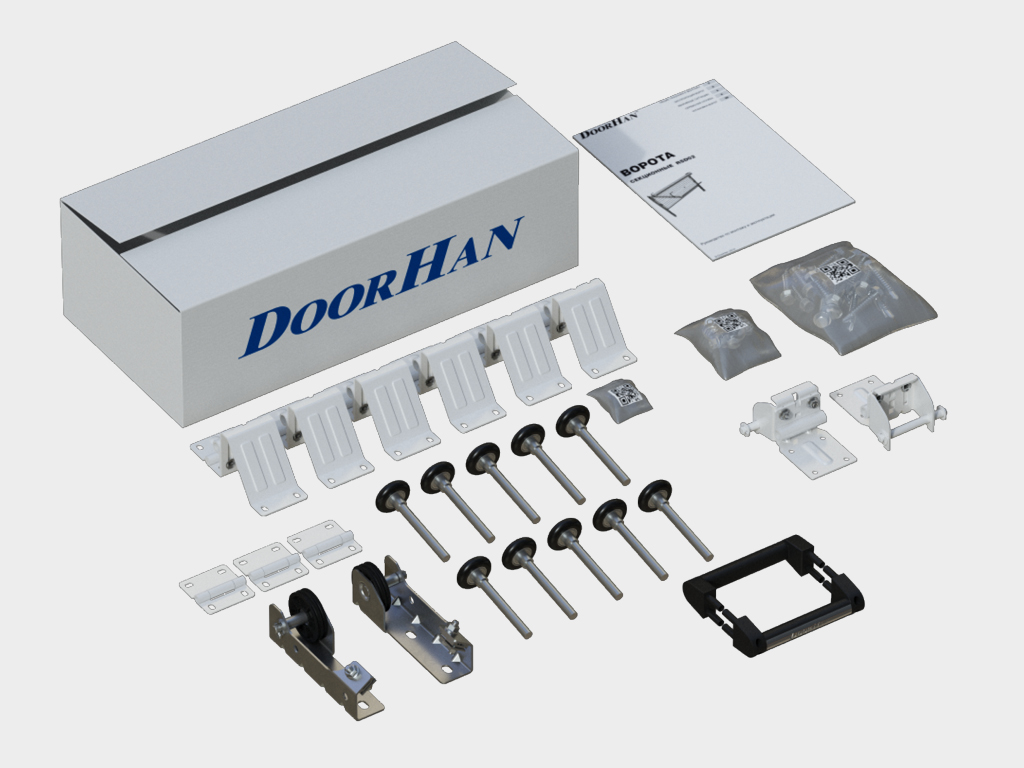

Монтаждоо комплекттери, монтаждоо боюнча көрсөтмөлөр жана буюмдун паспорту менен куту.

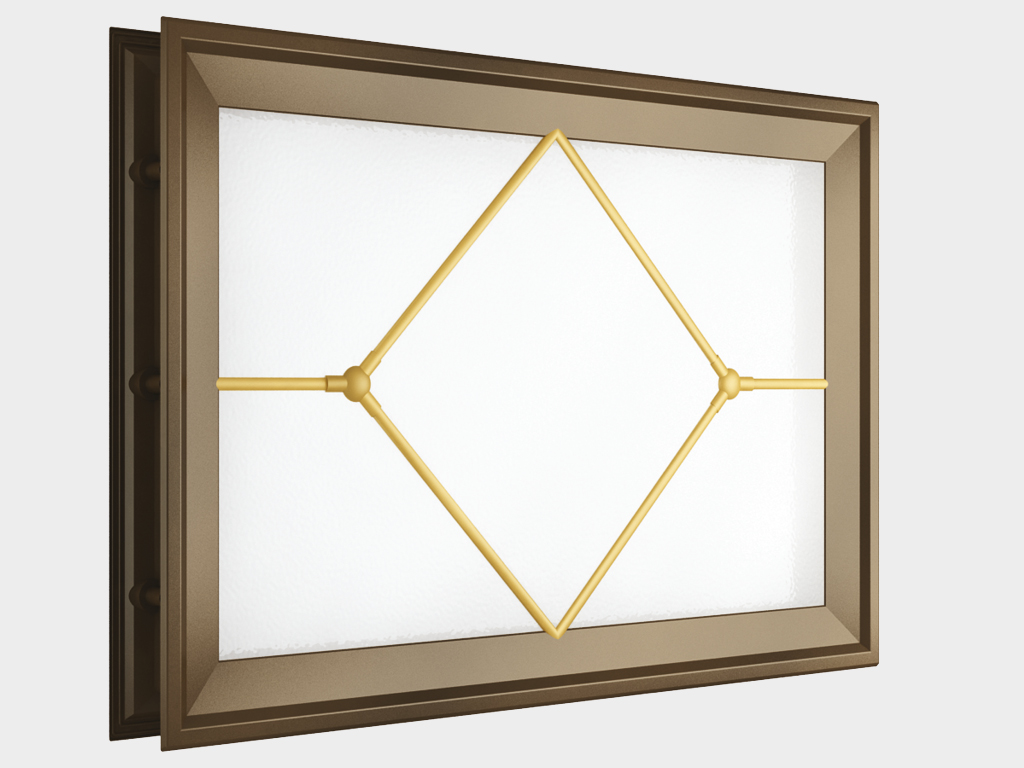

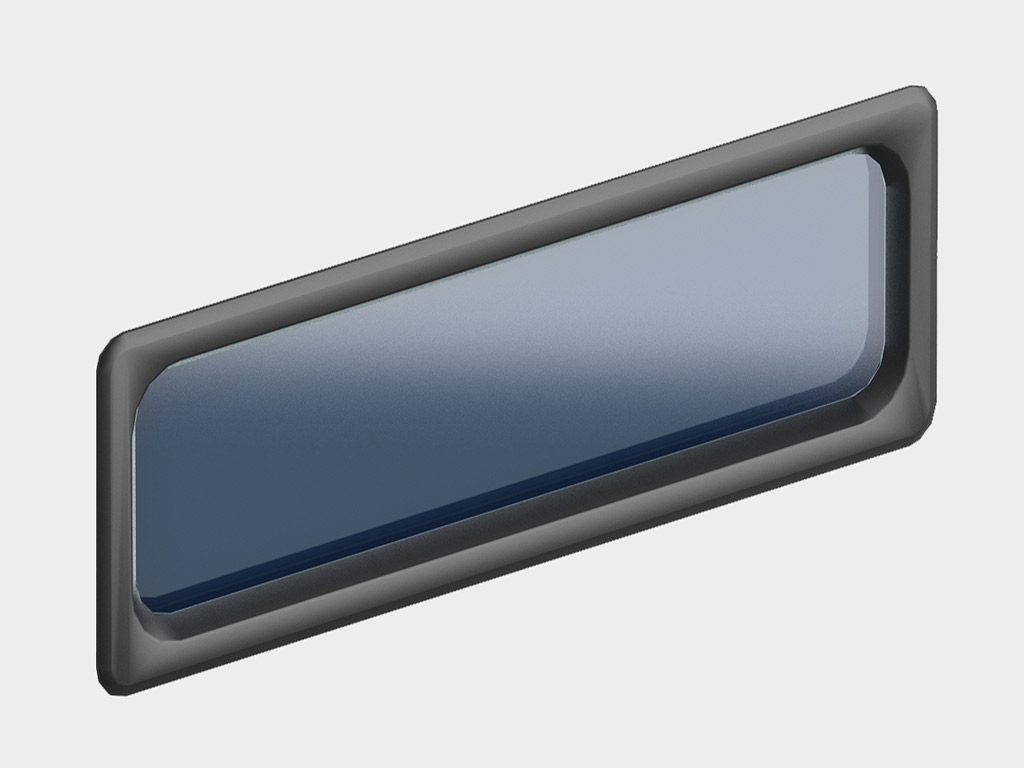

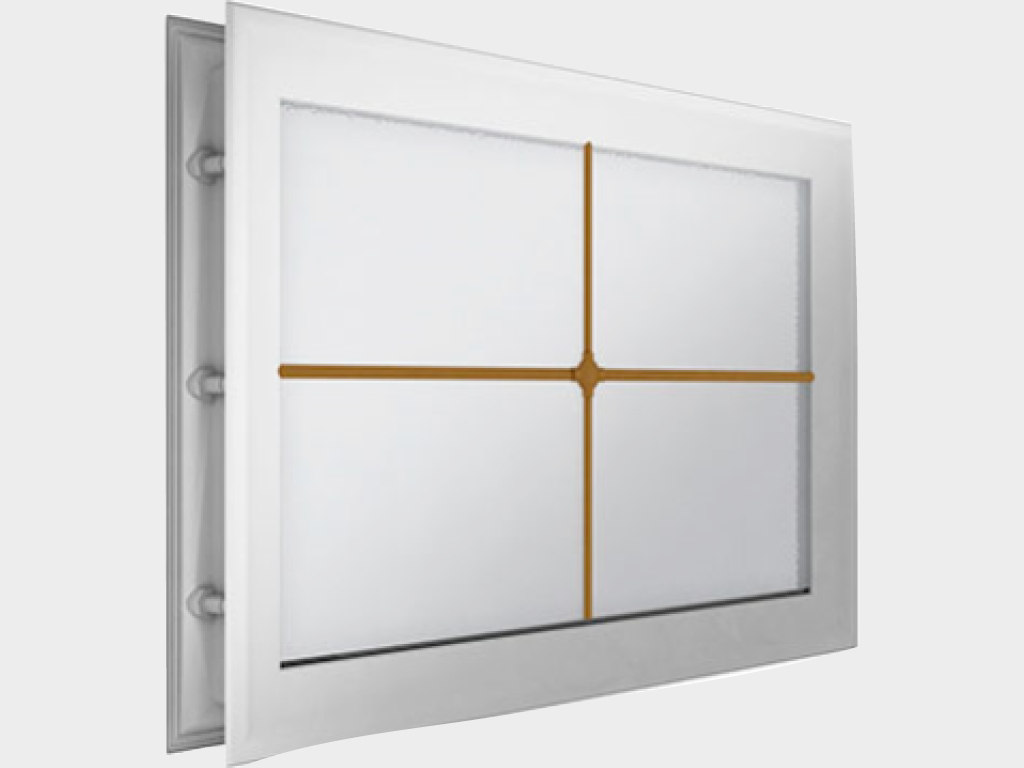

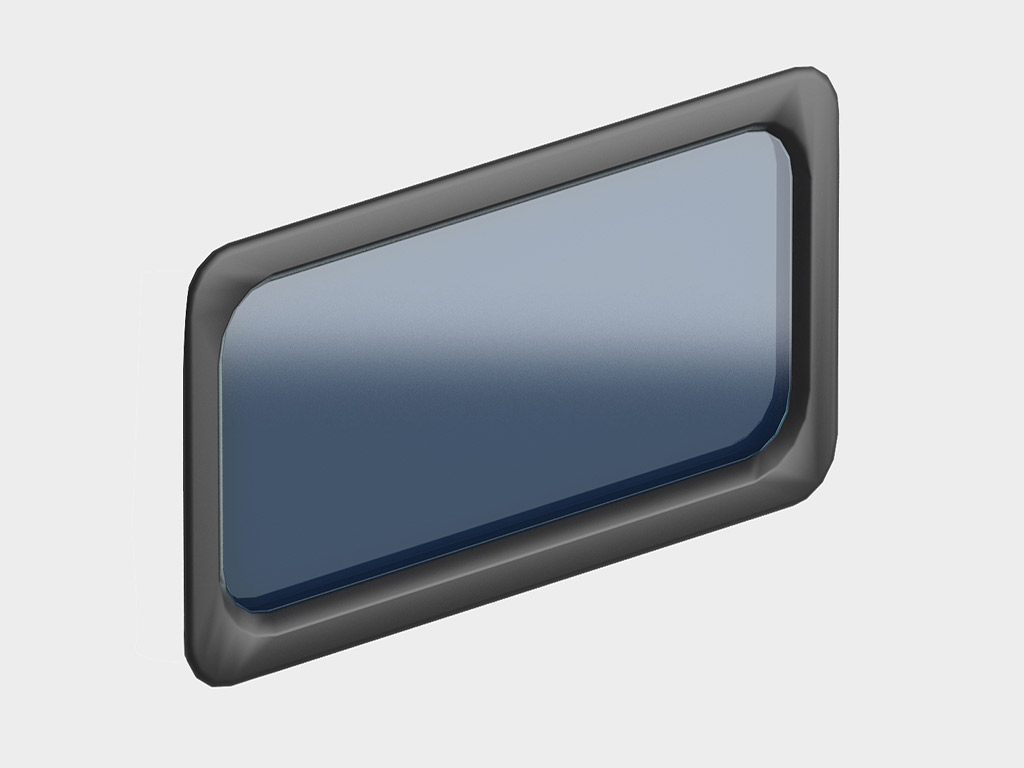

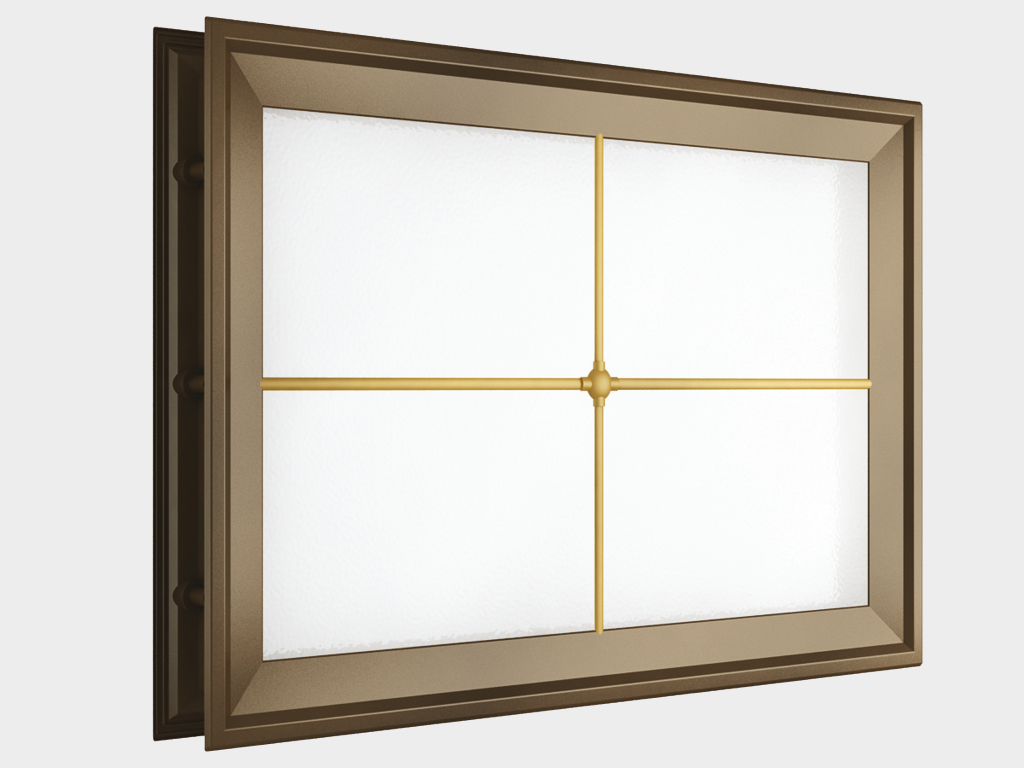

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Окантировка кара түстө.

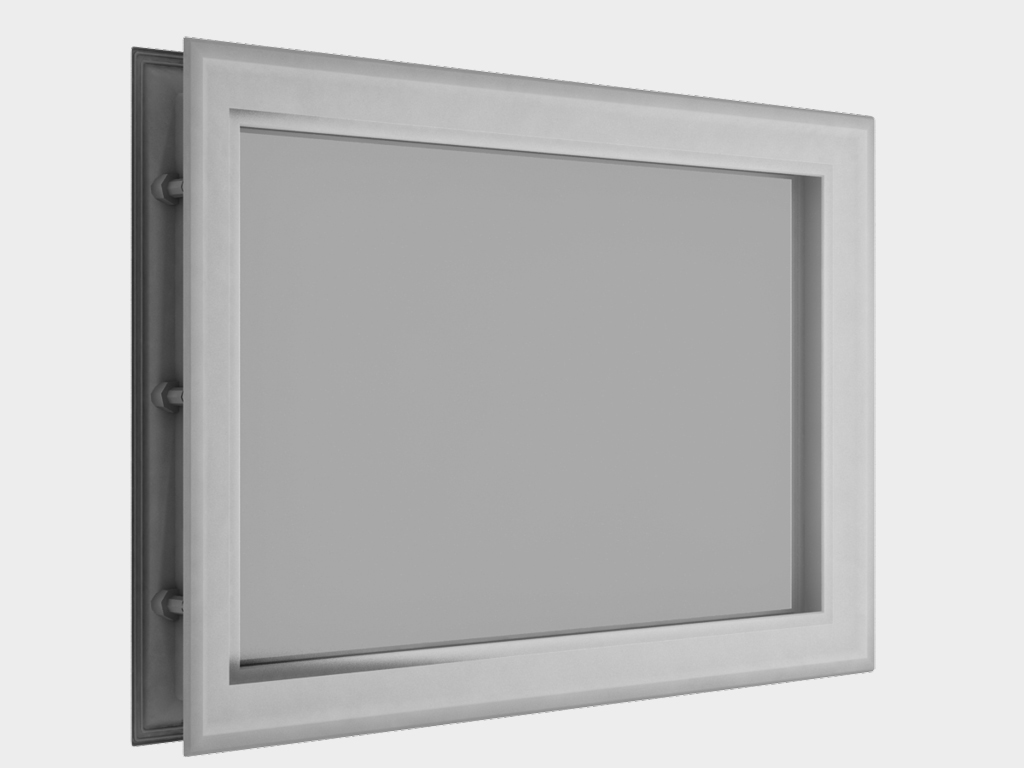

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Окантировка ак түстө.

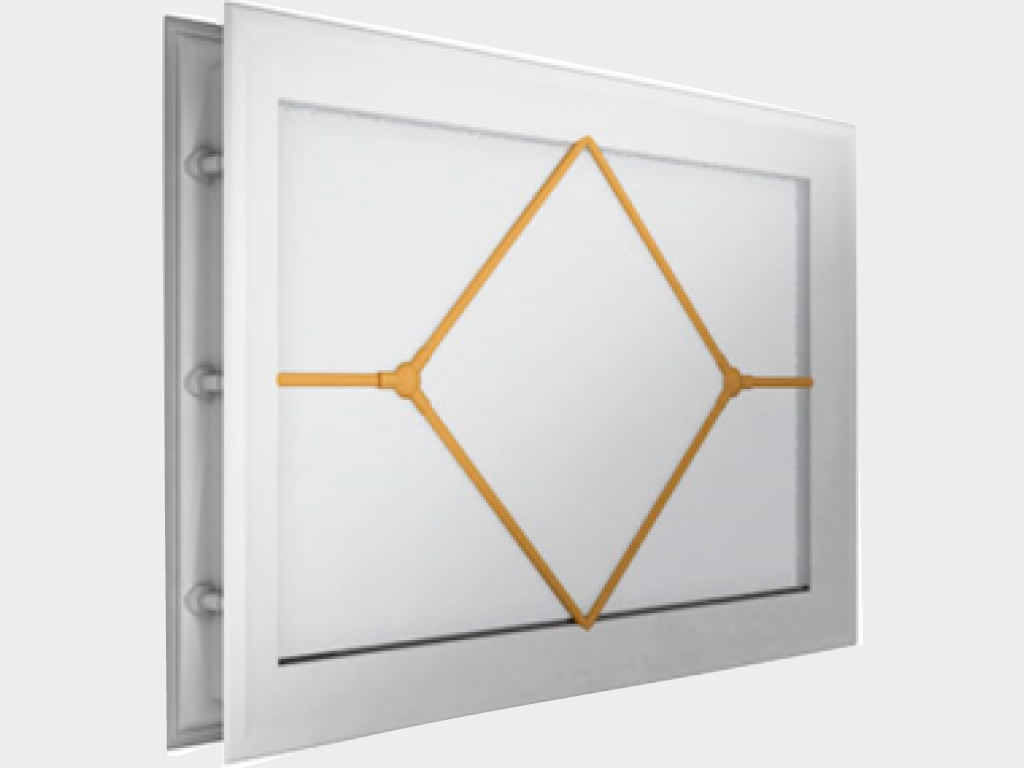

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Окантировка күрөң түстө.

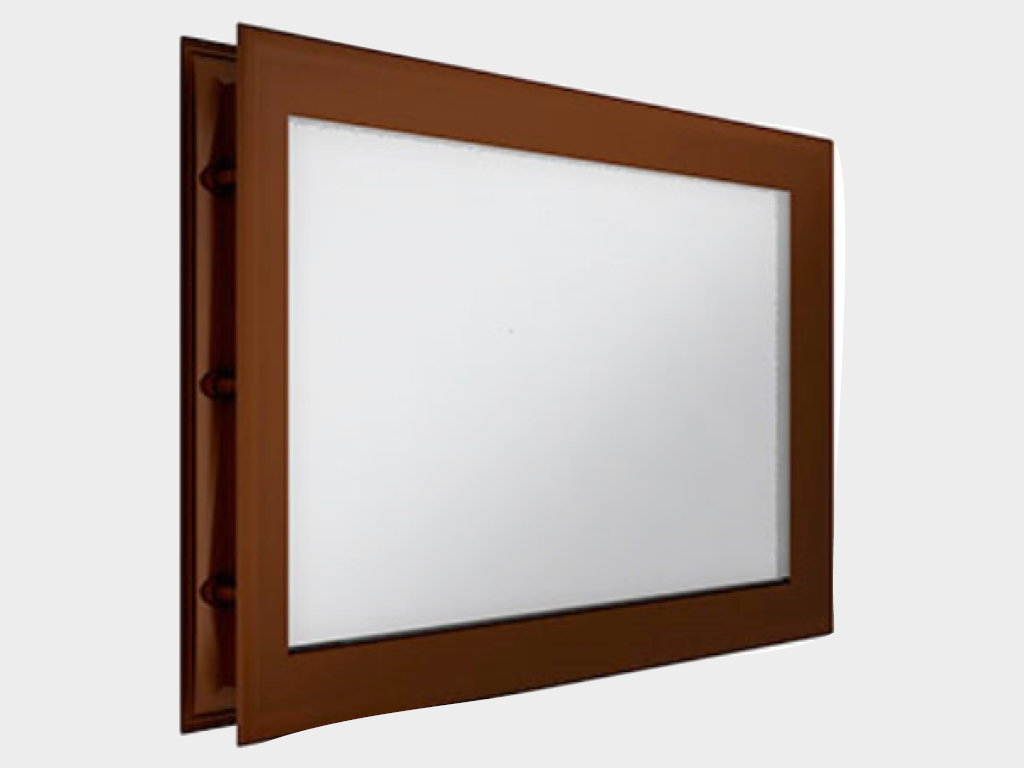

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Стилдик курал «крест» формасында. Окантировка ак түстө.

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Стилдик курал «крест» формасында. Окантировка күрөң түстө.

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Стилдик курал «ромб» формасында. Окантировка ак түстө.

Арнайы конструкция эшик каптоосу менен тыгыз туташып, аны муздашып кетүүдөн жана жылуулук жоготууларынан коргойт. Стилдик курал «ромб» формасында. Окантировка күрөң түстө.

Бул жабылгыч эшикти ички жактан бөгөттөөгө мүмкүндүк берет. Жөнөкөй жана ишенимдүү.

Бул замок эшик каптоосун жабык абалда блоктоого мүмкүндүк берет — ички тараптан да, сырттан да.

Эшик каптоосу менен герметиктин тыгыз туташышын камсыз кылат. Герметиктердин ортосунда пайда болгон аба камерасы эң жакшы герметизацияны камсыз кылып, салкын абанын киришине тоскоол болот.

Термостабилдүү төмөнкү (жогорку) алюминий профилин Т-bridge технологиясын колдонуу менен орнотуу, бул жылуулук жоготууларынан алдын алат.

Эшикти автоматташтыруу мүмкүнчүлүгү (көрсөтмө бөлүмүнөн «Эшиктер үчүн автоматика»).

Техникалык мүнөздөмөлөр

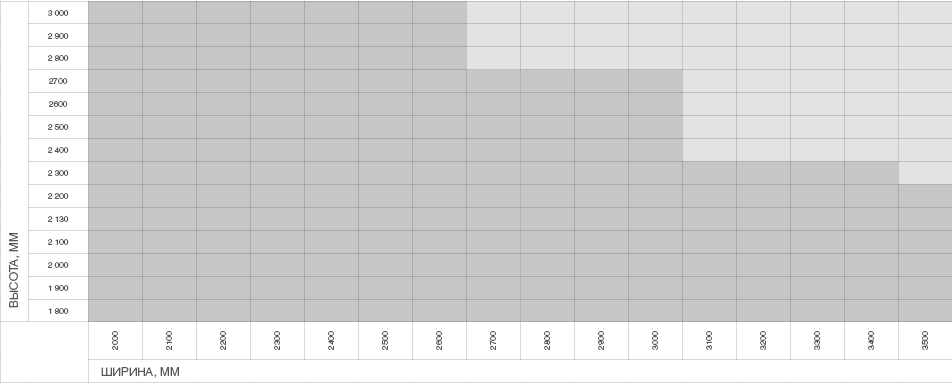

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 800—3 000

Ширина проема, мм

2 000—3 500

Притолока, мм

100дөн

Пристенки, мм

100дөн

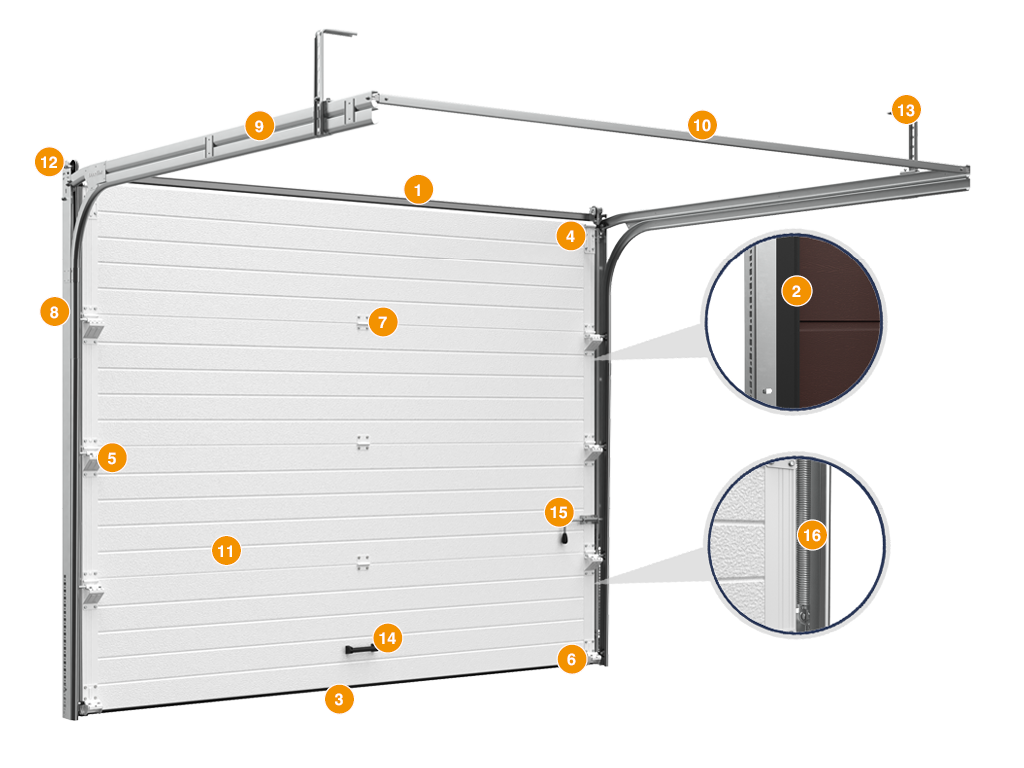

Болат ригели, үстүнкү контурдук көп камералуу герметик орнотулган
Контурдук тараптык көп камералуу герметиктер
Төмөнкү орнотулган болат профиль термоажыратуучу жана төмөнкү герметик менен
Жогорку бурчтук жөндөөгө болот кронштейн
Тараптык колдоо, жөндөөгө боло турган ролик кармагыч менен
Төмөнкү бурчтук кронштейн, жөндөөгө боло турган ролик кармагыч менен
Ички тукур
Түз вертикалдуу жетек (жыйындысы)
Түз горизонталдуу жетек (жыйындысы)
Аралыктан С-профиль
Сэндвич панел
Эки шкивдүү кронштейн
Г-шакмат кронштейни, потолокко бекитилген, ийне бекитүүчү кронштейнине орнотулган
Көтерүүчү колдонуучу
Жабылгыч (мүмкүнчүлүк)
Чиймелердин сериптери

Төмөнкү көтөрүү (чиймелердин сериптери)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 100; (h ≥ 130 эгер потолокка орнотулган жетек колдонулган болсо)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	А - 552
E, мм Длина горизонтальных направляющих	Н + 440
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	230 (жетексиз); 40–60 (потолокко орнотулган жетек менен)

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Мааниси эшиктин өлчөмүнө жараша болот, 3 500 х 3 000 мм өлчөмүндөгү эшик үчүн көрсөтүлгөн
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	Такты маани эшиктин конструкциясында колдонулган панелдердин типоразмерине жараша болот

1. Эшик каптоосунун секциялары жетек аркылуу жай кыймылдашып турушу керек, ал эми эшиктер тең салмакта болушу керек, тагыраагы, алардын салмагы чиймелердин сериптери тарабынан компенсациялануусу керек.

2. Эшиктерди кол менен ачуу жана жабуу тек гана колдонуучу колдоосу аркылуу ишке ашырылат.

3. Эшиктерди кол менен ачып-жабуу учурунда аларга чоң күч колдонбоңуздар. Жүргүзүүдө күчтүү түртүүлөргө жол берилбейт.

4. Эшик иштеп жаткан учурда адамдар жана жаныбарлар эшиктин иштөө аймагында болбошу керек.

5. Кыймылданып жаткан эшик каптоо астынан өтүү катуу тыюу салынган, анткени бул жаракат алууга алып келиши мүмкүн.

6. Эшиктерди соккуларга кабылып, ачып-жабууда алардын эркин кыймылына тоскоол болбоңуздар.

7. Жетектөөчүнү жана роликтерди булгануудан сактануу керек, анткени бул алардын ийкемдүүлүгүн бузуп, электропривод колдонулса, анын ашыкча жүктөлүп, бузулушуна алып келиши мүмкүн.

8. Эшик каптоо кыймылдаганда, өтмөктө тышкы буюмдар жана таштандылар болбошу керек. Алар каптоонун бурулушуна жана жабылышына тоскоолдук жаратуушу мүмкүн.

Упаковка в картон	Характеристики упаковки
Описание	Жетектөө системасы жана секциялуу эшик каптоо щити катуу бириктирилген картон жана көбүк пластиктен жасалган таңгакка орнотулган, ал стретч-пленка менен бекитилген; монтаждоо комплекттери гофрокартон кутусуна орнотулуп, таңгактоо пленкасы менен жабылган; бардык таңгактар заказ жөнүндө маалыматтарды жана компаниянын фирмалык логотибин камтыган маалыматтык стикерлер менен жабдылган.
Состав	Беш катмары бар картон, көбүк пластик, стретч-пленка, скотч.
Ширина, мм	500–800
Высота, мм	300–500
Длина, мм	2 100–3 600
Вес брутто, кг	100гө чейин
Количество в упаковке, шт.	Щиттин таңгагы — 3төн 5 панелге чейин; жетектөө системасынын таңгагы — 1 жетектөө системасы; комплекттин таңгагы — 1 куту комплект менен.

Кошумча сүрөттөмө печать

Сэндвич-панелдерди заводдук таңгактоодо, тегиз бетте горизонталдуу абалда өндүрүлгөн күндөн тарта 6 айдан ашык эмес сактоо сунушталат, жабык типтеги кампаларда же чатыр астында. Панелдер түз күн нурунун, атмосфералык жамгырдын жана булгануунун таасиринен корголушу керек.

Орнотуу

Способы монтажа

Подготовка строительного объекта

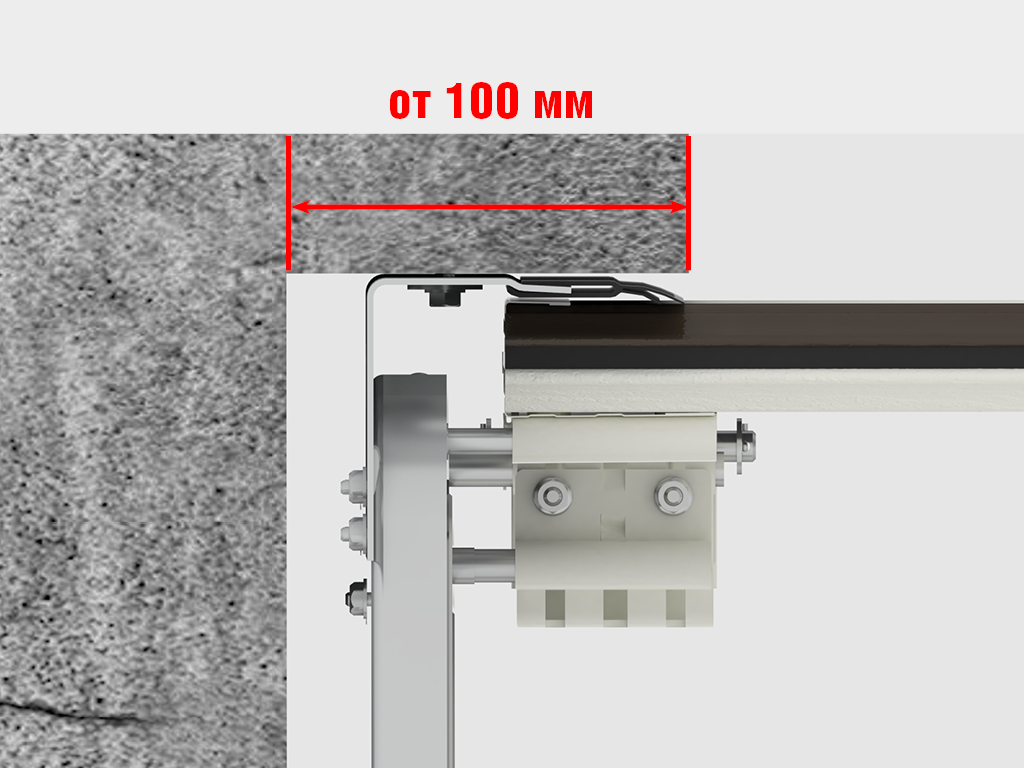

Кошумча монтаж (классикалык монтаж түрү): жетектөө системасы өтмөктүн ичинен, төмөнкү жана үстүңкү бөлүктөрүнө орнотулат.

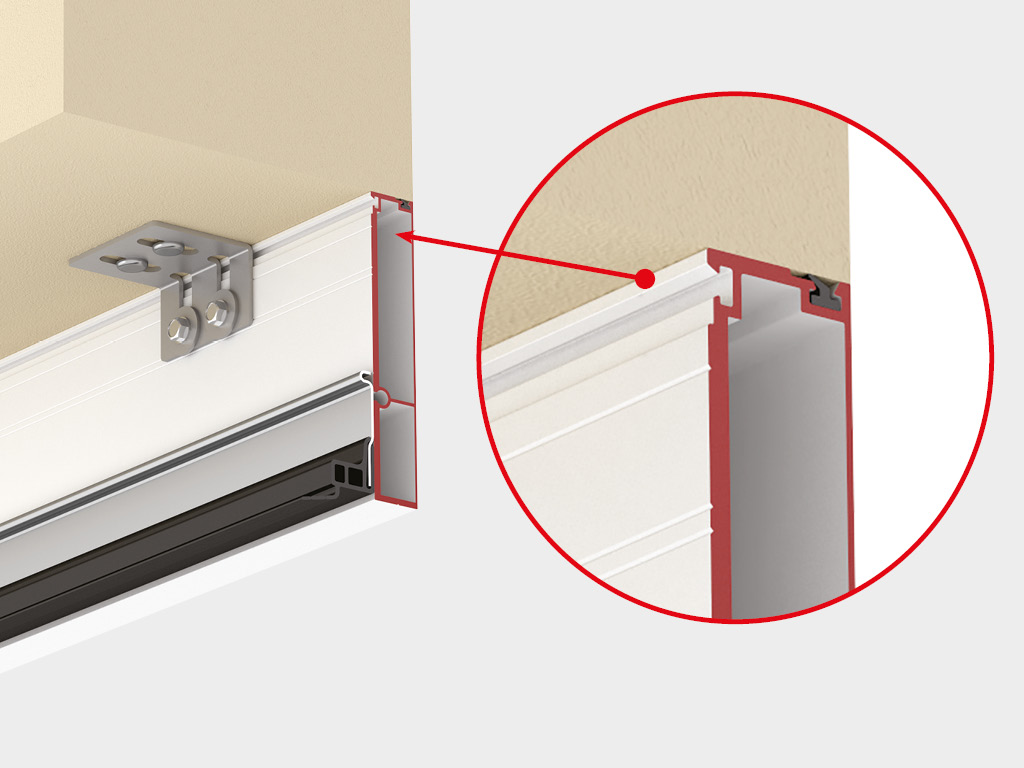

Орнотулган монтаж (пристыковка) (төмөнкү жана үстүңкү бөлүктөрү жок болсо): көтөрүүчү каркас өтмөккө түз орнотулат. Ага жетектөө системасы орнотулат. Жөндөөгө боло турган кронштейндердин системасы дубалдардын тегизсиздиктерин тууралоого мүмкүндүк берет. Көтөрүүчү каркас эстетикалык жагымдуу көрүнүшкө ээ, RAL 9003 (ак) же RAL 8014 (күрөң) түскө боёлат.

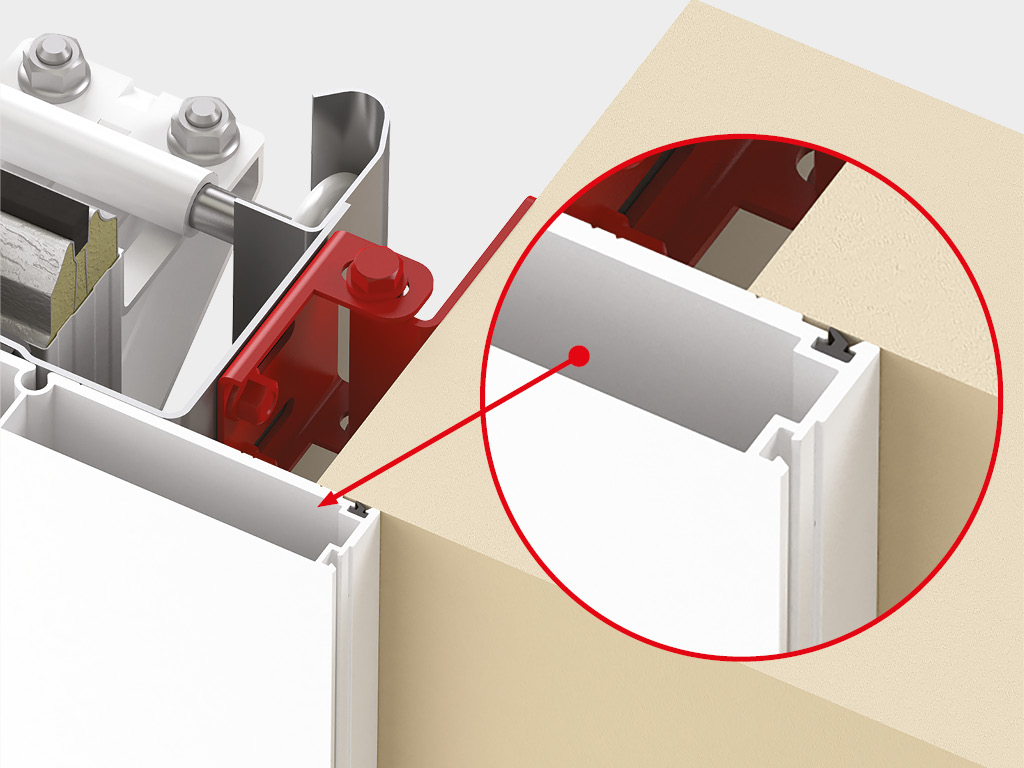

Орнотулган монтаж (жабыштыруу) (төмөнкү жана үстүңкү бөлүктөрү жок болсо): көтөрүүчү каркас өтмөккө 20 мм үстүңкү бөлүгүн жабыштырып орнотулат. Ага жетектөө системасы орнотулат. Жөндөөгө боло турган кронштейндердин системасы дубалдардын тегизсиздиктерин тууралоого мүмкүндүк берет. Көтөрүүчү каркас жагымдуу көрүнүшкө ээ, RAL 9003 (ак) же RAL 8014 (күрөң) түскө боёлат.

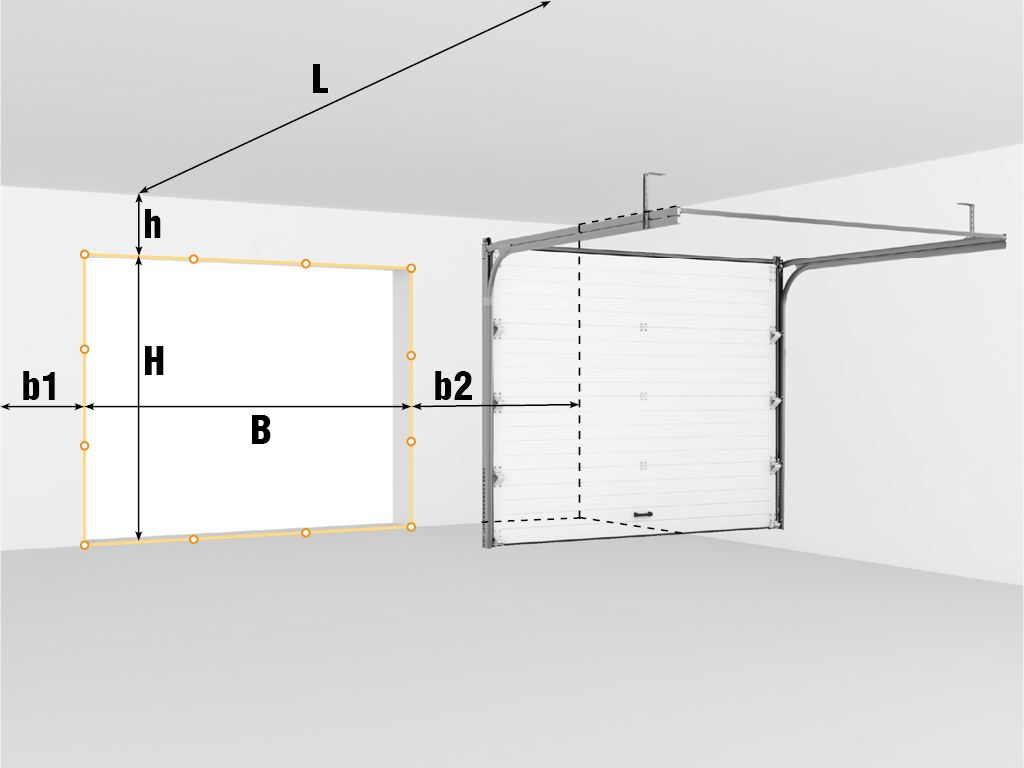

Керектүү көрсөткүчтөрдү алуу үчүн рулетка жана курулуш деңгели жетиштүү. Бардык өлчөмдөр ички жайда жүргүзүлөт. Ар бир өлчөмдү алуу үчүн минимум үч чекитте өлчөө керек (эң четки позициялар жана борбордук жер).
Н — өтмөктүн бийиктиги (жерден өтмөктүн үстүнө чейин аралык).
B — өтмөктүн туурасы (солдон оңго чейин өтмөктүн четтеринин ортосундагы аралык).
h — өтмөктүн үстүндөгү бөлүк (өтмөктүн үстүнөн төбөгө чейин аралык), минималдуу 100 мм.
b1/b2 — сол/оң тараптагы аралык (өтмөктүн тиешелүү четинен тоскоолдука чейин аралык), минималдуу 100 мм.
L — бөлмөнүн тереңдиги.
Н жана В өлчөмдөрү боюнча эң чоң өлчөм акыркы өлчөм катары кабыл алынат.
h, b1, b2 жана L өлчөмдөрү боюнча эң кичине өлчөм акыркы өлчөм катары кабыл алынат.
Полдун деңгээлинде өтмөктүн туурасы боюнча айырма 10 мм ашпашы керек. Монтаждык беттин тууралуусун (төмөнкү жана үстүңкү бөлүктөрүн) сактоо зарыл. Жетектөө системасын орнотуу үчүн негиз биртектүү жана бекем болушу керек, эгер мындай негиз жок болсо, кошумча чектөө же өтмөктү металл буюмдар менен түзүү талап кылынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

RSD01 сериясы боюнча секциялуу эшиктерди орнотуу жана пайдалануу боюнча нускама

PDF

Паспорт «Гараждык секциялуу эшиктер»

PDF

Тууралык сертификаты «Имараттар жана курулуштар үчүн эшиктер»

PDF

Тууралык сертификаты «Эшиктер үчүн кошумча буюмдар»

PDF

Тууралык сертификаты «Сэндвич панелдери»

PDF

Тууралык сертификаты «Металл секциялуу эшиктер» (Беларусь)

PDF

Эксперттик корутундусу, СанПиНге ылайыктуулук

PDF

Чиймелердин сериптери бар секциялуу эшиктер RSD01

PDF

DWG

Секциялуу эшиктердин проемунун окантировкасы RSD01 сериясы

PDF

DWG

Секциялуу эшиктердин проемун түзүү RSD01 сериясы

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга сэндвич-панелдердин жана жетектөө системасынын болот профилдеринин тешиксиз коррозияга каршы 10 жылдык кепилдиги сунушталат.

Жаңы буюмдар

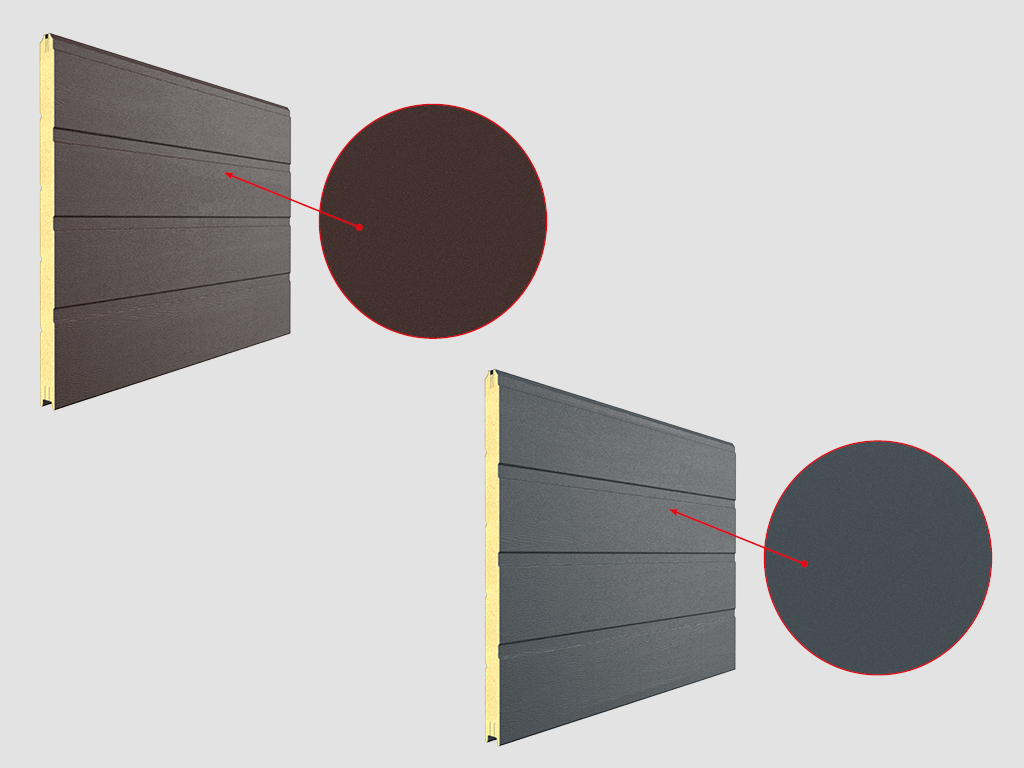

Жаңы сэндвич-панелдердин түстөрү — RAL 8017 жана RAL 7016, муз эффектин берген матовый бет менен.

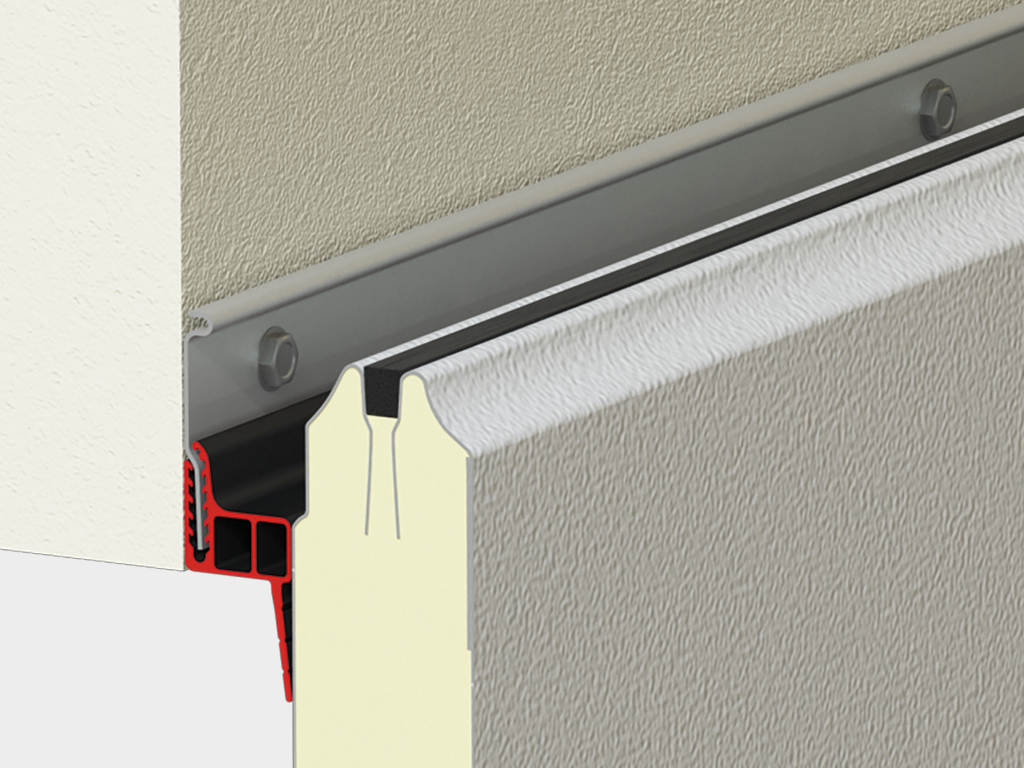

Көп камералуу герметиктердин негизинде уникалдуу жылуу контур — бөлмөнүн жылуулук жоготууларын азайтуу жана муздашып кетүү менен күрөшүү.

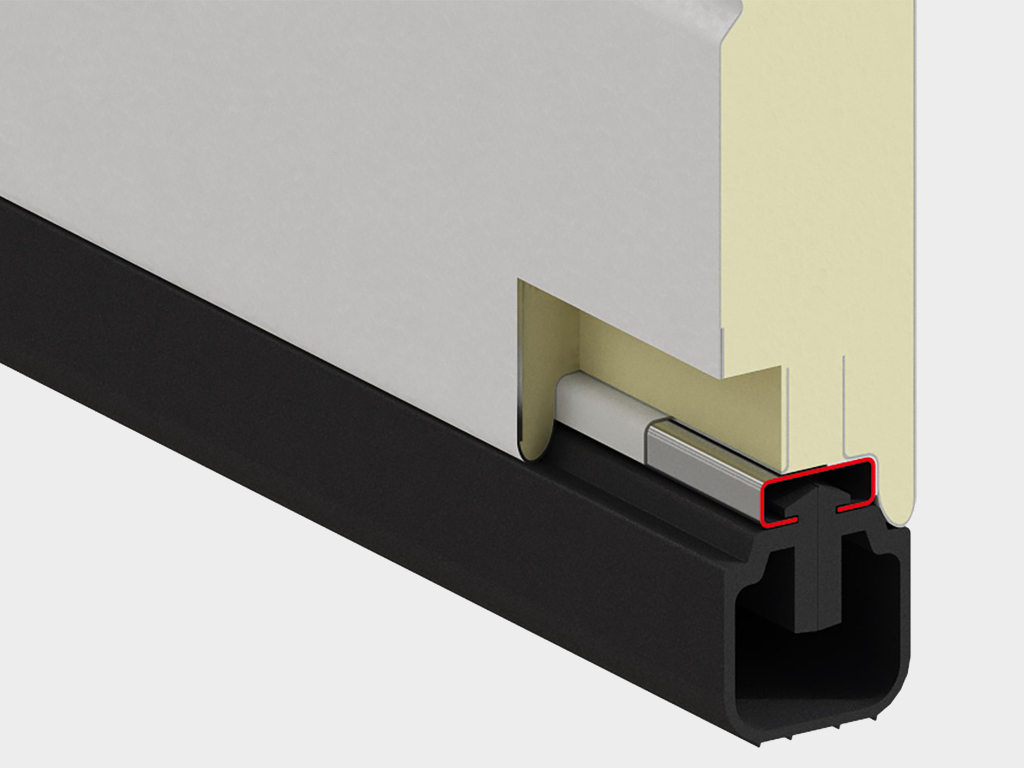

Толук термоделимдүү каптоо — жылуу төмөнкү профиль, жылуу панель.

Эшиктердин коопсуздугу үчүн көп баскычтуу комплекс — эки кабелдин системасы, «пружина ичиндеги пружина» системасы.
