Цептүү типтеги электромеханикалык привод SECTIONAL-1200 үй шартындагы секциялык эшиктерди жана төмөн жана стандарттык көтөрүлүү түрүндөгү, салмагы 220 кг чейин болгон чакан өнөр жай секциялык эшиктерди автоматташтыруу үчүн арналган.

Зона применения:

Жеке менчик үйлөр

Төмөн жана стандарттык көтөрүлүү түрүндөгү гараждын үй шартындагы секциялык эшиктерин автоматташтыруу.

Унаа токтотуучу жайлар

Аз колдонулуучу парковка аянттарына кирүүнү чектеген эшиктерди автоматташтыруу.

Кампа комплекстери

Жүктөө жана түшүрүү зонасынын ачыкчаларын жаап турган эшиктерди автоматташтыруу.

монтаж менен заказ берүү

Артыкчылыктар

Алыстан башкаруу

Привод менен бирге 4-каналдуу пульт берилет, ал алыстан башкарууга мүмкүнчүлүк берет.

Киргизилген жарык лампасы

Киргизилген жарык лампасы имаратка кирүү учурунда коопсуздукту камсыз кылат.

Резервдик кубат булагы (батарея)

Резервдик кубат булагын туташтыруу мүмкүнчүлүгү электр энергиясы жок учурда да эшиктерди ачып-жабууга шарт түзөт.

Киргизилген кабылдагыч

Платага 433 МГц кубаттуу кабылдагыч орнотулган, ага 60ка чейин алыстан башкаруу пульттарын каттоого болот.

Узак мөөнөттүү иштөө ресурсу

Цептүү жеткирүүнүн тиштүү дөңгөлөгү жогорку сапаттагы металлдан жасалган жана чексиз иштөө мөөнөтүнө ээ.

Алыстан башкаруу

Привод менен бирге 4-каналдуу пульт берилет, ал алыстан башкарууга мүмкүнчүлүк берет.

Киргизилген жарык лампасы

Киргизилген жарык лампасы имаратка кирүү учурунда коопсуздукту камсыз кылат.

Резервдик кубат булагы (батарея)

Киргизилген кабылдагыч

Платага 433 МГц кубаттуу кабылдагыч орнотулган, ага 60ка чейин алыстан башкаруу пульттарын каттоого болот.

Узак мөөнөттүү иштөө ресурсу

Цептүү жеткирүүнүн тиштүү дөңгөлөгү жогорку сапаттагы металлдан жасалган жана чексиз иштөө мөөнөтүнө ээ.

Дизайн

Таблица

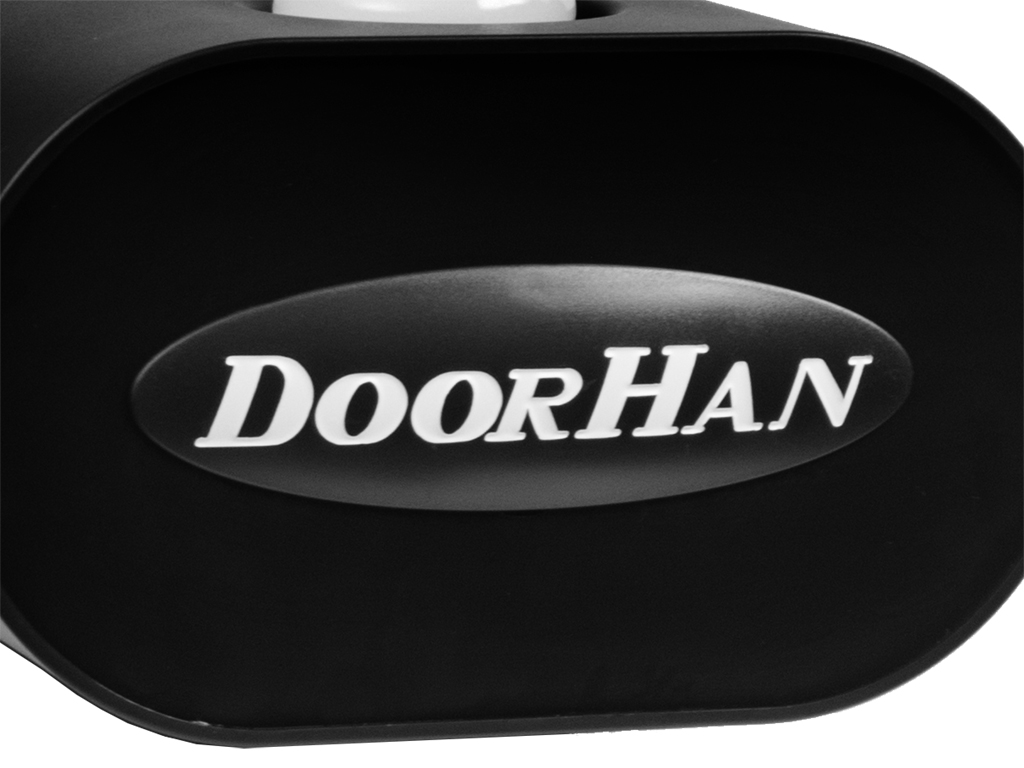

Декоративдик панель

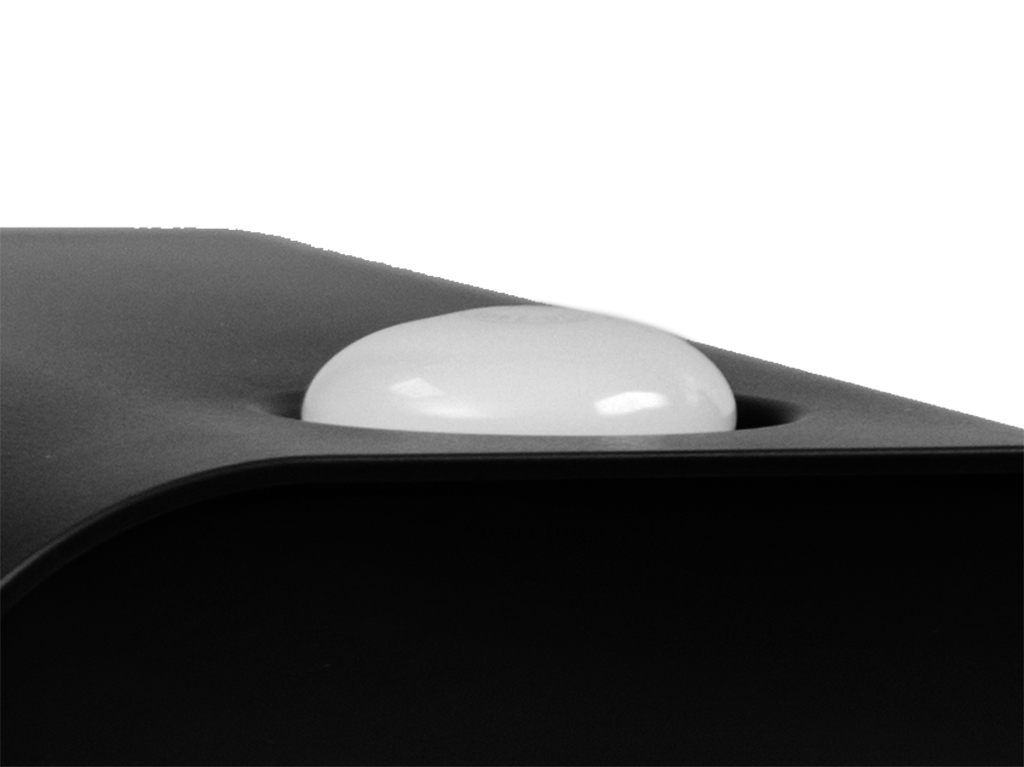

Жарык лампасы

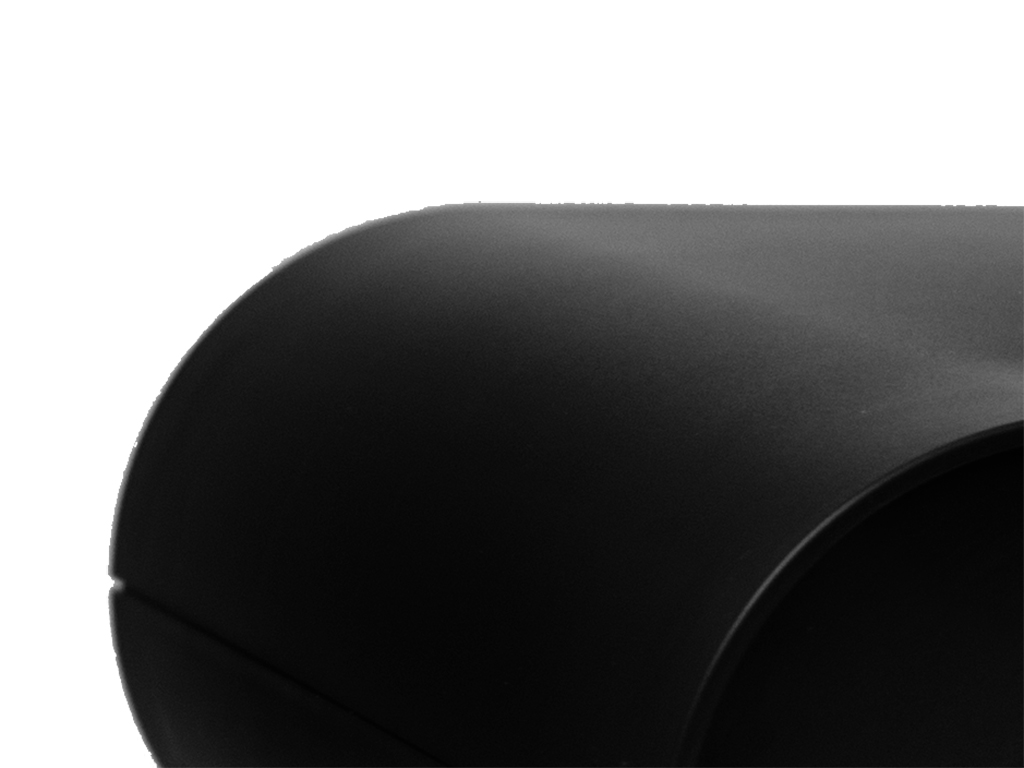

Аэродинамикалык корпустук дизайн

Комплектация

Базовая комплектация

Дополнительная комплектация

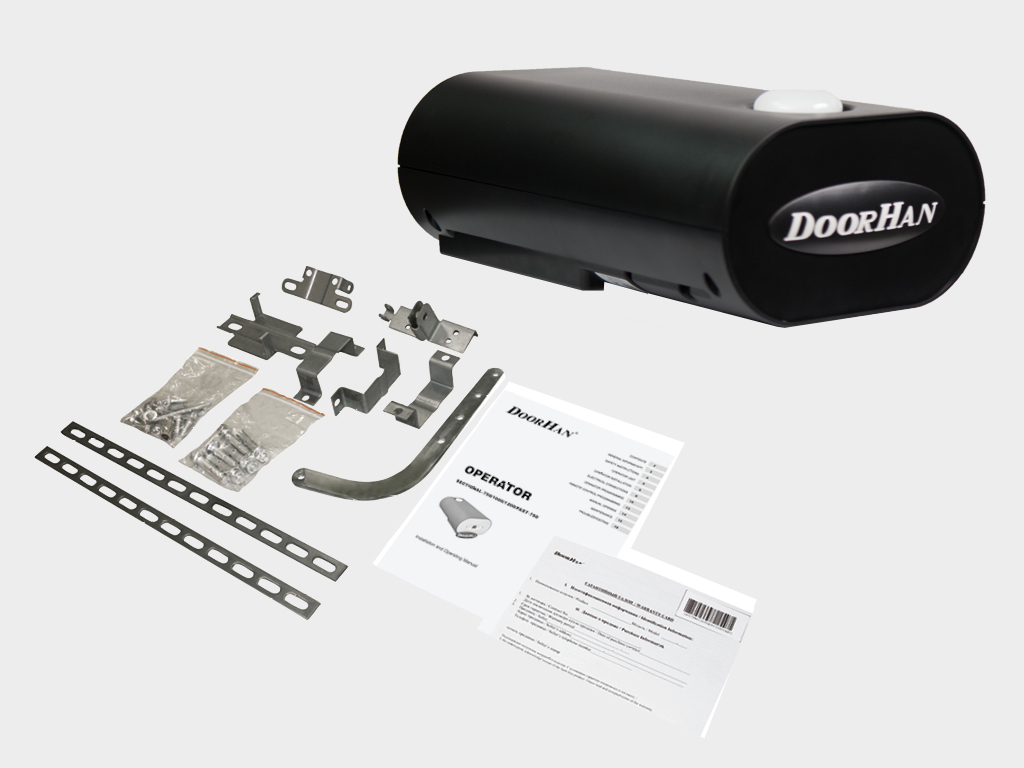

Электропривод, TRANSMITTER 4 башкаруу пульту, ийри тартуучу таяк, бекитүү кронштейндеринин комплекти.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO зымсыз коопсуздук фотоэлементтери — симметриялуу эмес ачыкчалар үчүн бурулган платасы бар, инфракызыл берүүчү жана кабылдагычтан турат.

WI-FI модулу — электроприводдорду зымсыз башкаруу (NO башкаруу сигналы чыгаруу) үчүн.

GSM модулу — мобилдик телефондон сигнал кабыл алуу жана электроприводду иштетүү үчүн башкаруу командасын берүү.

TRANSMITTER 2-PRO-BLACK пульту — эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK пульттары — 2021-жылдан тартып чыгарылган DoorHan автоматикаларын толук алыстан башкаруу үчүн арналган. Радиокабылдагычта эки эс тутум бирдигин ээлейт. Бул пульттар менен беш же он беш түзмөктү бир эле учурда же өз алдынча башкарууга болот.

COMMAND-433 зымсыз баскыч — эки автоматтык түзмөктү алыстан башкаруу үчүн. Унаанын күндөн коргоочу козырекке же дубалга бекитүү үчүн ыңгайлуу кронштейни бар.

SWITCH баскычтары — приводду башкаруу блогуна башкаруу командасын берүү үчүн кайтарым механизмдүү баскыч.

KEYPAD коддук клавиатура — DoorHan киргизилген же тышкы кабылдагычы бар эшик электроприводун алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскычы — ачкыч айлантуу аркылуу автоматтык системанын башкаруу блогуна команда берүү.

KEYCODE антивандалдык коддук клавиатура — автоматтык түзмөктү башкаруу үчүн. Тышкы баскыч панел катары же прокси-карталарды окуу түзмөгү катары колдонулушу мүмкүн.

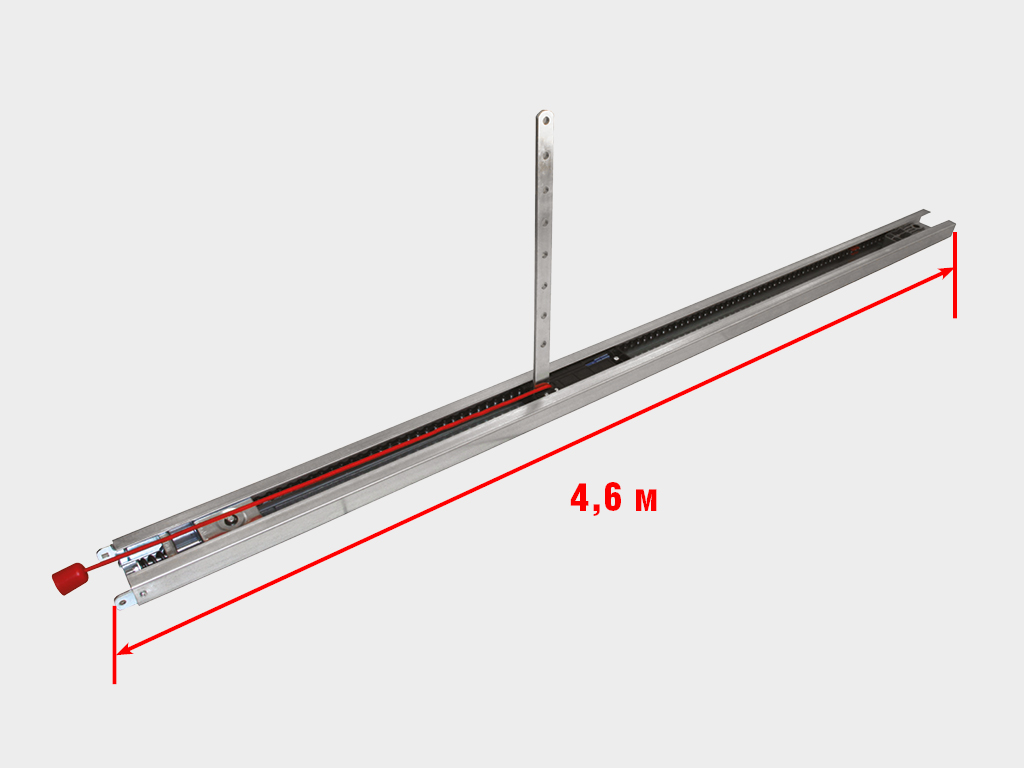

SK сериясындагы чынжыр багыттоочу.

DHRE-1 тышкы радиокабылдагыч — башка өндүрүүчүлөрдүн автоматикасын DoorHan пульту менен башкаруу үчүн.

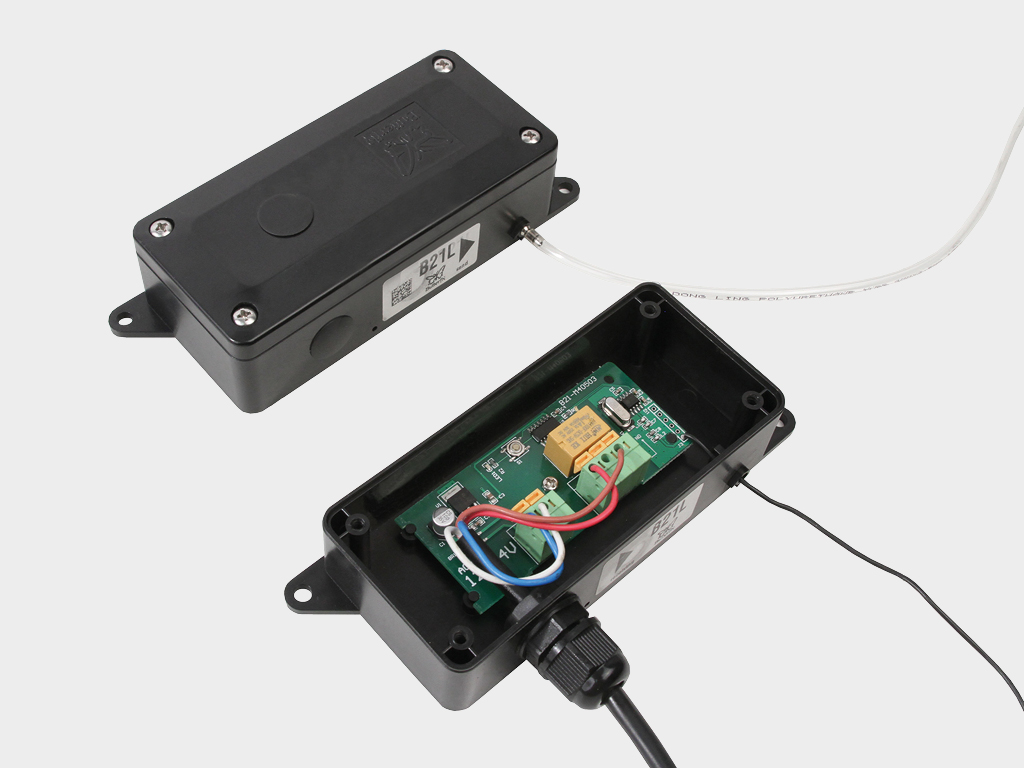

DH-SENSOR-KIT пневматикалык коопсуздук кыргычы — секциялык автоматтык эшиктерди колдонууда коопсуздукту камсыз кылуу үчүн.

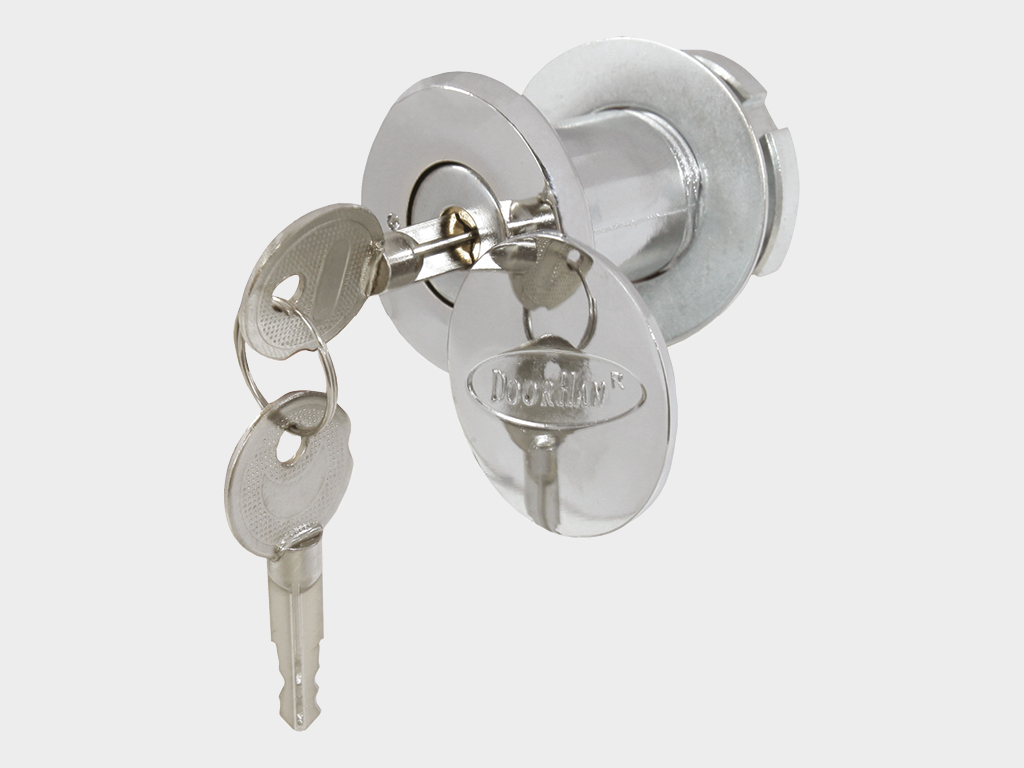

LOCK тышкы ажыраткыч — электр өчкөндө гараждык секциялык эшиктерди ачуу үчүн, эгер каптал эшик же башка кошумча кирүү жок болсо.

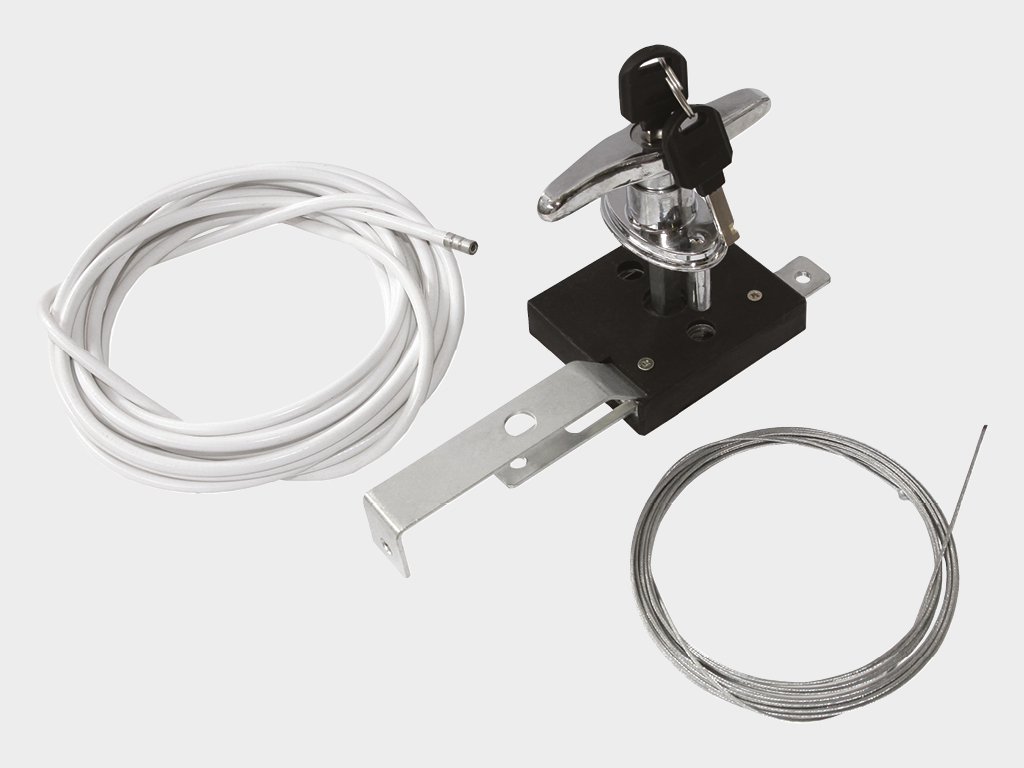

LOCK-N тышкы ажыраткыч — электр өчкөндө эшиктерди ачуу үчүн; каптал эшик же башка кошумча кирүү жок болгондо өтө зарыл.

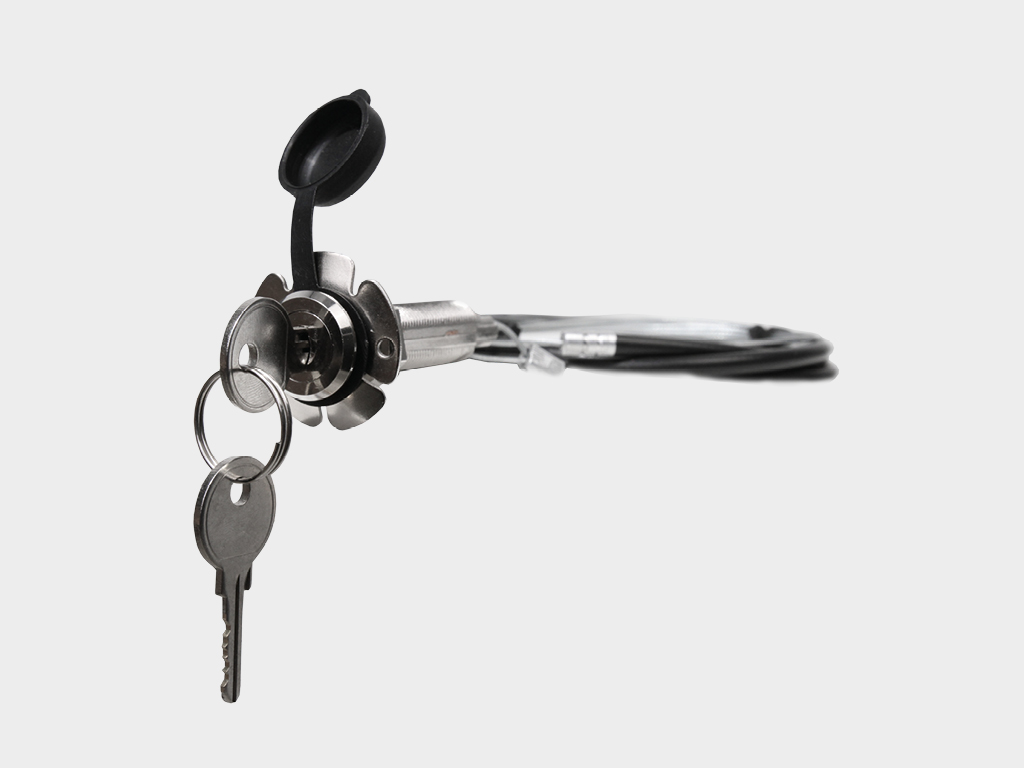

LOCK-MINI тышкы ажыраткыч — электр өчкөндө эшиктерди ачуу үчүн; каптал эшик же башка кошумча кирүү жок болгондо өтө зарыл.

Техникалык мүнөздөмөлөр

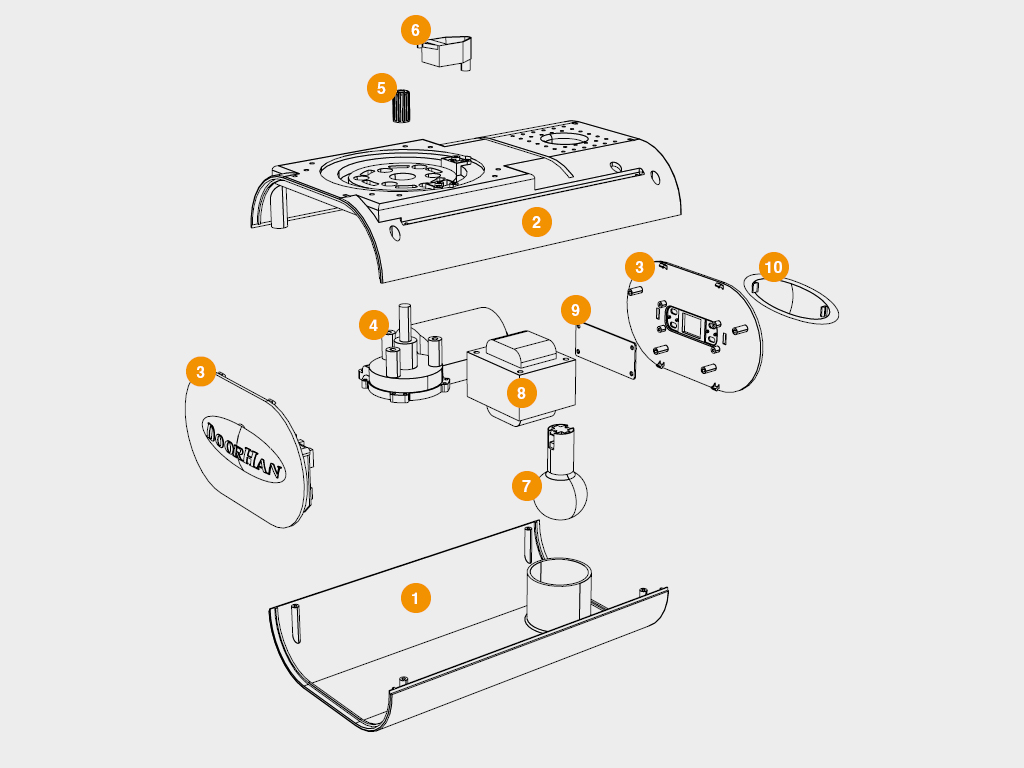

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Төмөнкү корпус капкагы
Жогорку корпус капкагы
Башкаруу блогу бар панелдик капкак
Мотор-редуктор
Втулкa
Микрошалтыраткыч
Жарык лампасы
Трaнсформатор
Башкаруу тактасы
Коргоочу капкак

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	220
Напряжение питания, В	220–240
Максимальное усилие, Н	1 200
Двигатель, В	24 DС
Диапазон рабочих температур, °С	-20...+55
Скорость открывания проёма ворот, м/мин	6
Класс защиты IP	IP20
Интенсивность использования, %	50 %	20 °C температурада

1. Приводду орнотуудан мурун эшиктердин тең салмактуу жана жылмакай иштеп жатканын текшерүү керек.

2. Колдонуу жайы приводдун климаттык шарттарына туура келерин ырастоо зарыл.

3. Тез күйүп кетүүчү заттар же кооптуу чөйрөлөр бар бөлмөлөргө жабдууну орнотпоо керек.

4. Максималдуу күч 20 кг ашпашы керек.

5. Приводдун бузулушун алдын алуу үчүн аксессуарларды тек гана DoorHan компаниясынын оригиналдуу продукциялары менен колдонуу сунушталат.

6. Электродвигатель ажыратылган абалда калтырылбашы керек.

7. Түзмөктү ремонт же жөндөө талап кылынса колдонбоо керек.

8. Приводду иштетүүдөн мурун анын иш зонасында бөтөн буюмдардын жоктугун текшерүү зарыл.

9. Унаа же адам өтүшү эшиктер токтогондо жана привод өчүрүлгөндө гана уруксат берилет.

10. Балдардын приводду жана комплекттерди колдонушуна жол бербөө керек.

11. Автоматтык бөлүгүндө өзгөртүүлөрдү киргизбөө зарыл.

Упаковка в коробку	Характеристики упаковки
Состав	Пленка, пенопласт, картон куту
Длина, мм	493
Ширина, мм	245
Высота, мм	175

Кошумча сүрөттөмө печать

Привод менен бирге 4-каналдуу пульт берилет, ал алыстан башкарууга мүмкүнчүлүк берет.

Киргизилген жарык лампасы имаратка кирүү учурунда коопсуздукту камсыз кылат.

Киргизилген кабылдагычка 60ка чейин алыстан башкаруу пульттарын каттоого болот.

Резервдик кубат булагын туташтыруу электр энергиясы жок учурда да эшиктерди ачып-жабууга мүмкүндүк берет.

Орнотуу

Способы монтажа

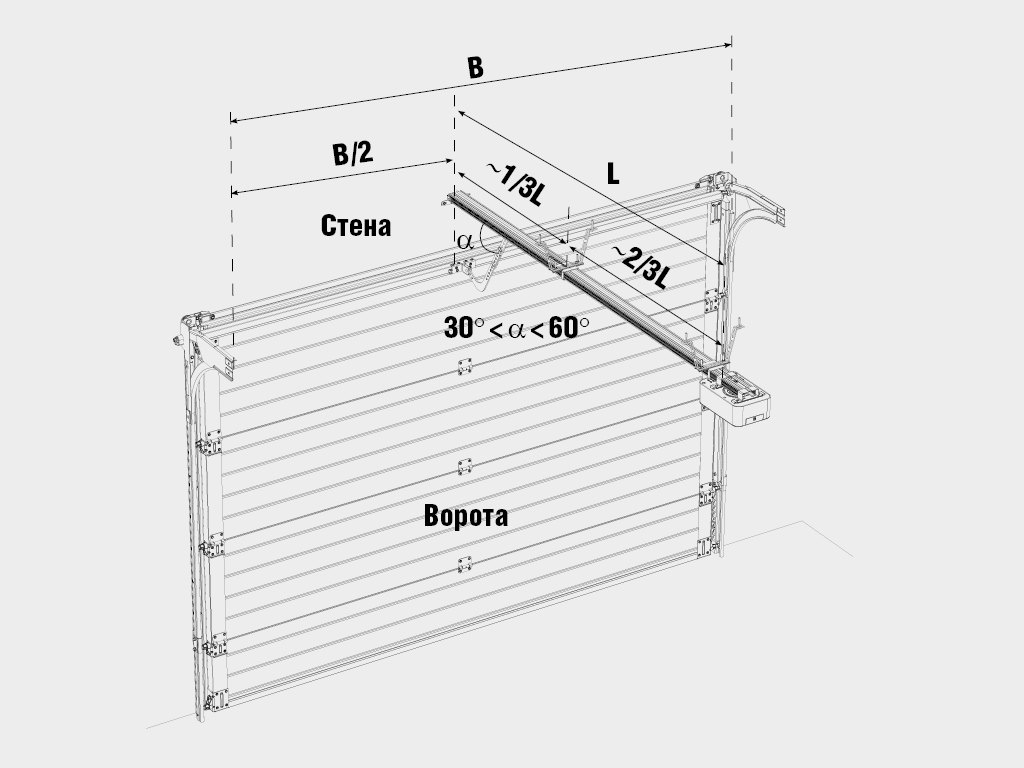

Жогорку багыттоочу рельске. Түз жана ийри тартуучу таяктар менен каретка эшик канатына кронштейн аркылуу бекитилет.

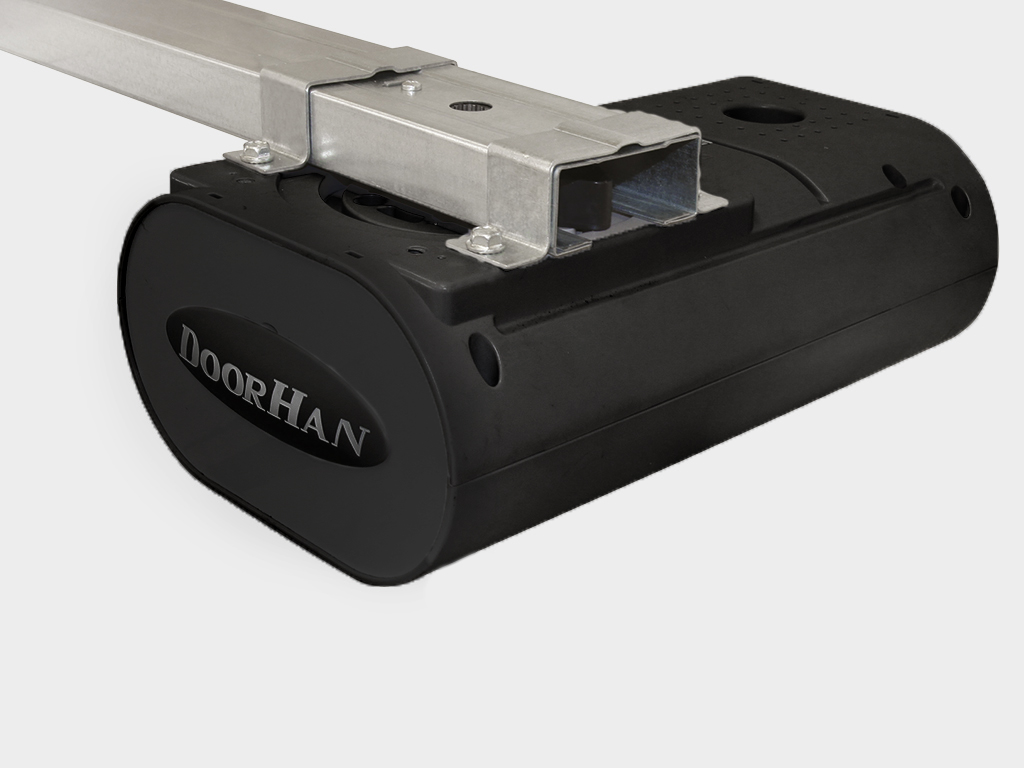

Приводду 90° бурчта орнотууга болот. Бул үчүн микрошалтыраткычты атайын жерге которуу керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

SECTIONAL-1200 приводун орнотуу жана эксплуатациялоо боюнча нускамалар

PDF

Автоматиканы орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштамалар

PDF

Сыйфатка ылайык экенин тастыктоо декларациясы

PDF

Кызмат көрсөтүү китеби

PDF

Габариттик чертеж

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга приводдун иштөөчү кепилдиги сатып алынгандан тартып 3 жылга берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.

Дизайн

Таблица

Декоративдик панель

Жарык лампасы

Аэродинамикалык корпустук дизайн

Комплектация

Базовая комплектация

Электропривод, TRANSMITTER 4 башкаруу пульту, ийри тартуучу таяк, бекитүү кронштейндеринин комплекти.

Дополнительная комплектация

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл берүүчү жана кабылдагычтан турат.

WI-FI модулу — электроприводдорду зымсыз башкаруу (NO башкаруу сигналы чыгаруу) үчүн.

TRANSMITTER 2-PRO-BLACK пульту — эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

SWITCH баскычтары — приводду башкаруу блогуна башкаруу командасын берүү үчүн кайтарым механизмдүү баскыч.

KEYSWITCH_N ачкыч-баскычы — ачкыч айлантуу аркылуу автоматтык системанын башкаруу блогуна команда берүү.

SK сериясындагы чынжыр багыттоочу.

DHRE-1 тышкы радиокабылдагыч — башка өндүрүүчүлөрдүн автоматикасын DoorHan пульту менен башкаруу үчүн.

Техникалык мүнөздөмөлөр

Конструкция

Төмөнкү корпус капкагы
Жогорку корпус капкагы
Башкаруу блогу бар панелдик капкак
Мотор-редуктор
Втулкa
Микрошалтыраткыч
Жарык лампасы
Трaнсформатор
Башкаруу тактасы
Коргоочу капкак

Технические характеристики

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	220
Напряжение питания, В	220–240
Максимальное усилие, Н	1 200
Двигатель, В	24 DС
Диапазон рабочих температур, °С	-20...+55
Скорость открывания проёма ворот, м/мин	6
Класс защиты IP	IP20
Интенсивность использования, %	50 %	20 °C температурада

Условия эксплуатации продукции

1. Приводду орнотуудан мурун эшиктердин тең салмактуу жана жылмакай иштеп жатканын текшерүү керек.

2. Колдонуу жайы приводдун климаттык шарттарына туура келерин ырастоо зарыл.

3. Тез күйүп кетүүчү заттар же кооптуу чөйрөлөр бар бөлмөлөргө жабдууну орнотпоо керек.

4. Максималдуу күч 20 кг ашпашы керек.

6. Электродвигатель ажыратылган абалда калтырылбашы керек.

7. Түзмөктү ремонт же жөндөө талап кылынса колдонбоо керек.

8. Приводду иштетүүдөн мурун анын иш зонасында бөтөн буюмдардын жоктугун текшерүү зарыл.

9. Унаа же адам өтүшү эшиктер токтогондо жана привод өчүрүлгөндө гана уруксат берилет.

10. Балдардын приводду жана комплекттерди колдонушуна жол бербөө керек.

11. Автоматтык бөлүгүндө өзгөртүүлөрдү киргизбөө зарыл.

Упаковка

Упаковка в коробку	Характеристики упаковки
Состав	Пленка, пенопласт, картон куту
Длина, мм	493
Ширина, мм	245
Высота, мм	175

Кошумча сүрөттөмө

Привод менен бирге 4-каналдуу пульт берилет, ал алыстан башкарууга мүмкүнчүлүк берет.

Киргизилген жарык лампасы имаратка кирүү учурунда коопсуздукту камсыз кылат.

Киргизилген кабылдагычка 60ка чейин алыстан башкаруу пульттарын каттоого болот.

Резервдик кубат булагын туташтыруу электр энергиясы жок учурда да эшиктерди ачып-жабууга мүмкүндүк берет.

Орнотуу

Способы монтажа

Приводду 90° бурчта орнотууга болот. Бул үчүн микрошалтыраткычты атайын жерге которуу керек.

Кепилдик милдеттенмелери
