DoorHan тез курулган имараттар жана EFFECT үйлөр — даяр комплектти сатып алуу же заказ боюнча даярдоо

Ферма типтеги стандарттуу имараттардын колдонуу чөйрөсүнө тез курулуучу конструкциялар рыногуна тиешелүү бардык багыттар кирет: кампалар, ангарлар, өндүрүш цехтери, көргөзмө жана соода павильондору, спорттук жана башка инфраструктуралык объекттер.

Зона применения:

Өнөр жай

Өндүрүш цехтери, кампалар комплекстери, логистикалык терминалдар, административдик-жашоо комплексери

Коммерциялык кыймылсыз мүлк

Соода-ойнотмо борборлору, дүкөндөр жана гипермаркеттер, авто салондор, көргөзмө павильондору, кеңсе имараттары

Айыл чарба

Техниканы сактоо ангары, мал чарбачылыгы комплексери, тоок фермалары, жашылча сактагычтар

Социалдык инфраструктура

Билим берүү мекемелери, спорт комплекстери, медициналык борборлор, турак жайлар

Спорттук максаттагы имараттар

Соода павильондору

монтаж менен заказ берүү

Артыкчылыктар

Жогорку ылдамдыкта өндүрүш жана монтаж

Бул төмөнкүлөр менен камсыздалат: элементтердин максималдуу стандартташтырылышы жана жогорку заводдук даярдыгы.

Толук комплектация менен камсыздоо

DoorHan продукциясынын кеңири ассортименттери кайсы гана курулуш объектиси болбосун, керектүү бардык жабдуулар менен (ешиктер, техникалык жана муздаткыч эшиктери, жүктөө жабдуулары, витраждык конструкциялар ж.б.) толук жабдууга мүмкүндүк берет.

Кошумча бош орундун болушу

Фермендик конструкциялардын торчолу структурасы инженердик түйүндөрдү конструкциянын ичинде жайгаштырууга мүмкүндүк берет, бул кошумча орун ээлебестен, бардык зарыл байланыштарды компакттуу жана ыкчам өткөрүүгө шарт түзөт.

Металлдын оптималдуу сарпталышы

Фермендик конструкциянын торчолу түзүлүшү курулушта колдонулуучу металлдын көлөмүн оптималдаштырууга мүмкүндүк берет.

II даражадагы өрткө туруштук берген имараттарда колдонууга мүмкүнчүлүк

Колонналар менен фермерлердин туташуусу II даражадагы өрткө туруштук берген имараттарда металл конструкцияларды кошумча коргоосуз колдонууга мүмкүнчүлүк берет. Өрт коргоого гана металл каркас колонналары алынат.

Материалдардын сарпталышынын азайышы

Эсептик схема жана каркас структурасынын аз салмагы материалдарды фундаменттерге сарптоону минималдаштырууга өбөлгө түзөт.

Жогорку ылдамдыкта өндүрүш жана монтаж

Толук комплектация менен камсыздоо

Кошумча бош орундун болушу

Металлдын оптималдуу сарпталышы

II даражадагы өрткө туруштук берген имараттарда колдонууга мүмкүнчүлүк

Материалдардын сарпталышынын азайышы

Дизайн

ЗДАНИЯНЫН ОРНОТУУ КОНСТРУКЦИЯЛАРЫ

СЭНДВИЧ-ПАНЕЛДЕРДИН ПРОФИЛИ КӨРҮНҮШҮ

Сэндвич-панелдердин кулпусу түрү

Кабырчык сэндвич-панелдер

Чатыр сэндвич-панелдер

Кабырчык профлист (С21)

Чатыр профлист (С44)

Жумшак (мембраналык) чатыр

Тегерек (Г)

Трапециялык (Т)

Толкун (В)

Z-lock

Чатырыш кулпусу

Комплектация

Базовая комплектация

Дополнительная комплектация

Квадраттык кесимдүү прокат профилдерден жасалган ферма.

Анкер болттор (топтор).

Несүүчү каркастын элементтерин туташтыруучу болттор.

Диварлык жана чатырлык прогондор.

Кран асты устуну.

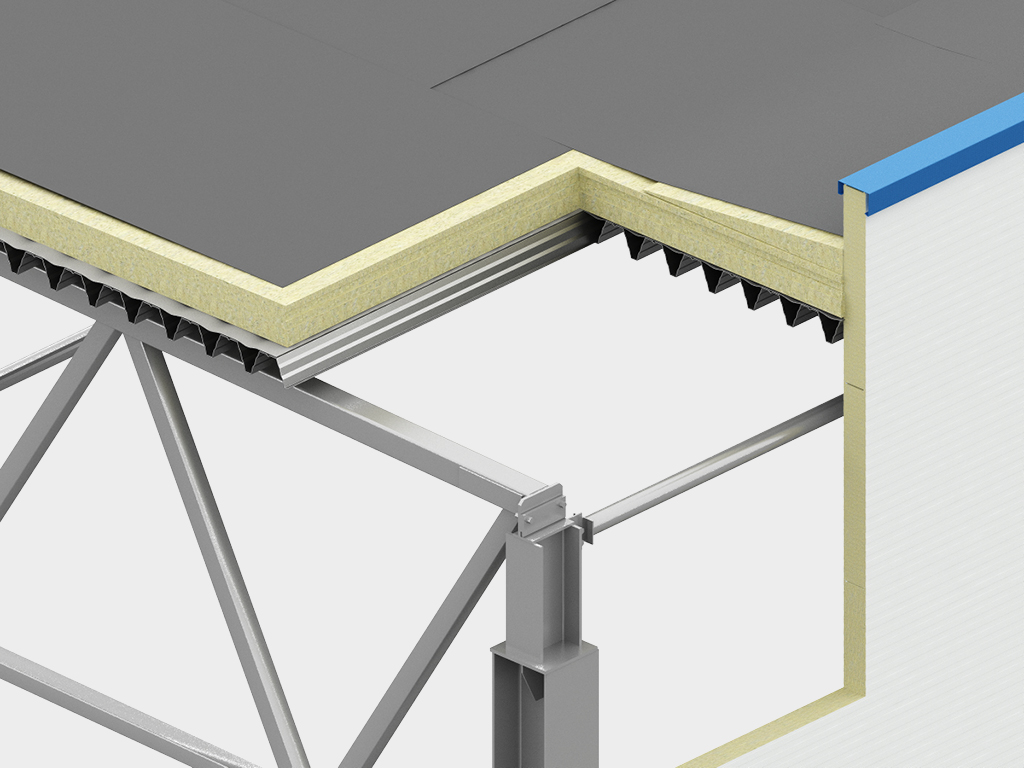

Тосмо конструкциялар.

Парапет.

Кошумча элементтер, нащёлкалар.

Терезелер.

Секциялык өнөр жай дарбазалар <br>Ачык проём өлчөмү (К x Б, мм): <br>- Диварларды сэндвич-панелдер менен жаап-жашыруу — 2 600 х 4 120; 2 800 х 3 380; 2 800 х 4 420; 4 000 х 4 200; 4 000 х 4 520; 4 000 х 4 940 <br>- Диварларды профлист менен жаап-жашыруу — 2 720 х 4 180; 2 920 х 3 440; 2 920 х 4 480; 4 120 х 4 260; 4 120 х 4 580; 4 120 х 5 000

Секциялык өнөр жай дарбазалар
Ачык проём өлчөмү (К x Б, мм):
- Диварларды сэндвич-панелдер менен жаап-жашыруу — 2 600 х 4 120; 2 800 х 3 380; 2 800 х 4 420; 4 000 х 4 200; 4 000 х 4 520; 4 000 х 4 940
- Диварларды профлист менен жаап-жашыруу — 2 720 х 4 180; 2 920 х 3 440; 2 920 х 4 480; 4 120 х 4 260; 4 120 х 4 580; 4 120 х 5 000

Техникалык эшиктер <br>Ачык проём өлчөмү (К x Б, мм): <br>- Диварларды сэндвич-панелдер менен жаап-жашыруу — 1 030 х 2 080; 1 200 х 2 080; 1 400 х 2 080; 1 600 х 2 080 <br>- Диварларды профлист менен жаап-жашыруу — 980 х 2 050; 1 150 х 2 050; 1 350 х 2 050; 1 550 х 2 050

Техникалык эшиктер
Ачык проём өлчөмү (К x Б, мм):
- Диварларды сэндвич-панелдер менен жаап-жашыруу — 1 030 х 2 080; 1 200 х 2 080; 1 400 х 2 080; 1 600 х 2 080
- Диварларды профлист менен жаап-жашыруу — 980 х 2 050; 1 150 х 2 050; 1 350 х 2 050; 1 550 х 2 050

Ачылуучу дарбазалар <br>Ачык проём өлчөмү (К x Б, мм): <br>- Диварларды сэндвич-панелдер менен жаап-жашыруу — 2 600 х 4 120; 2 800 х 3 380; 2 800 х 4 420; 4 000 х 4 200; 4 000 х 4 520; 4 000 х 4 940 <br>- Диварларды профлист менен жаап-жашыруу — 2 720 х 4 180; 2 920 х 3 440; 2 920 х 4 480; 4 120 х 4 260; 4 120 х 4 580; 4 120 х 5 000

Ачылуучу дарбазалар
Ачык проём өлчөмү (К x Б, мм):
- Диварларды сэндвич-панелдер менен жаап-жашыруу — 2 600 х 4 120; 2 800 х 3 380; 2 800 х 4 420; 4 000 х 4 200; 4 000 х 4 520; 4 000 х 4 940
- Диварларды профлист менен жаап-жашыруу — 2 720 х 4 180; 2 920 х 3 440; 2 920 х 4 480; 4 120 х 4 260; 4 120 х 4 580; 4 120 х 5 000

Кар тоңдургучтар.

Чатырлык фонарлар.

Өрт вертикалдык тепкичтер.

Ички суу түтүгү.

Жеке RAL түстөрү

Сырттагы суу түтүгү

Чатырлык тосмолор

Модулдук системалардан курулган административдик-быттык жана техникалык имараттар

Дарбаза системалары (спиралдык, роллеттик)

Алюминий системалары (витраж системалары)

Жүктөө-жетектөө жабдуулары (герметизациялоочу механизмдер, тең салмактагы платформалар, көтөрүлүүчү столдор)

Жол четиндеги тосмо системалары

Өрт марштык тепкичтери

Лист чогултуучулар

Суу түтүк системасы үчүн жылыткыч кабелдер

Техникалык мүнөздөмөлөр

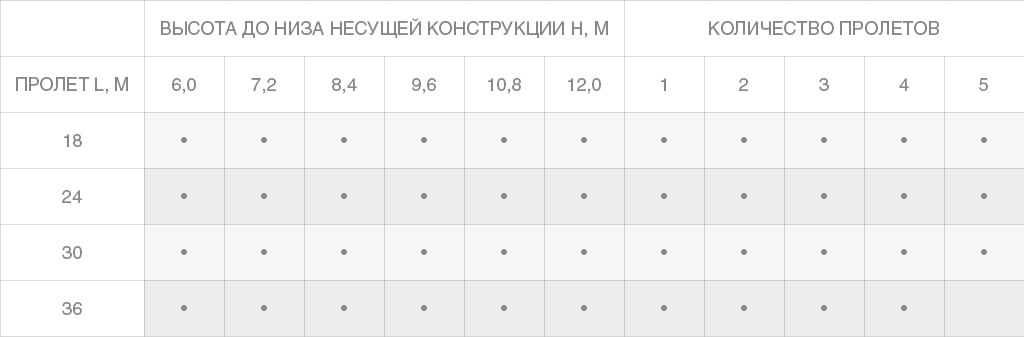

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, м

Чексиз

Ширина, мм

18 000–36 000 (6 000 мм кадам менен)

Шаг между рамами, м

Высота до низа несущей балки, м

6,0–12,0 (1,2 м кадам менен)

Уклон кровли, %

Количество пролетов, шт

5ке чейин

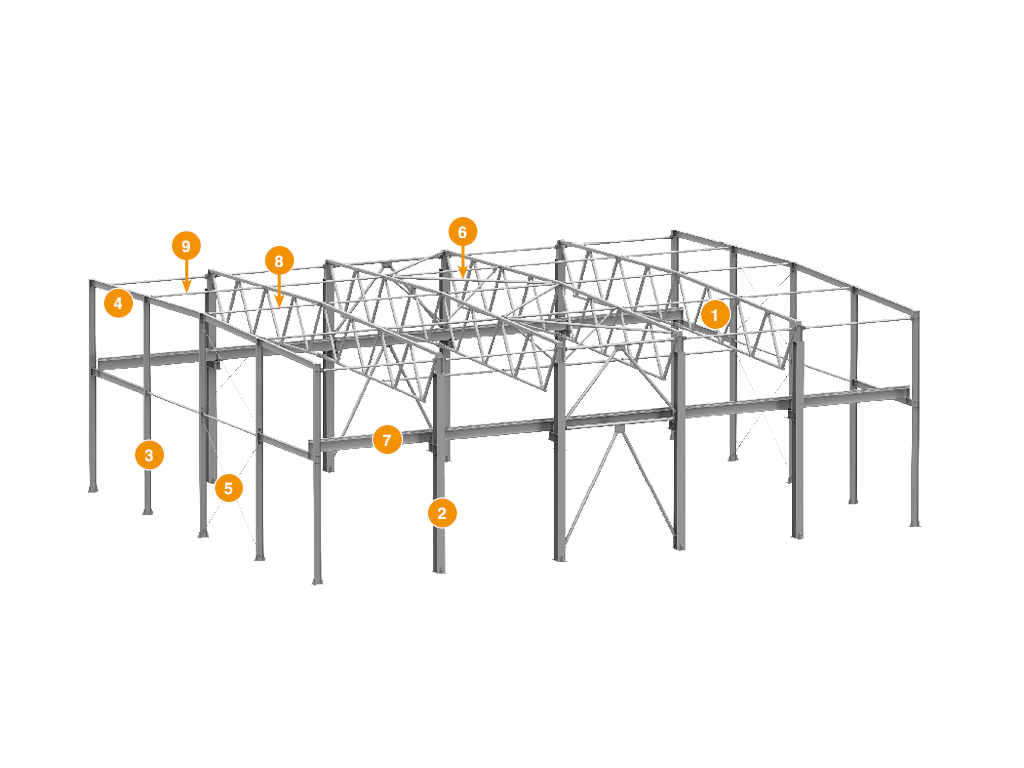

Стропилдүү ферма
Колонна
Торецтик рамканын стойкасы
Торецтик рамканын устуну
Тик байланыш
Жатта байланыш
Кран астындагы устун
Ферманын ылдыйкы курулуш бою боюнча распорка
Ферманын жогорку курулуш бою боюнча распорка

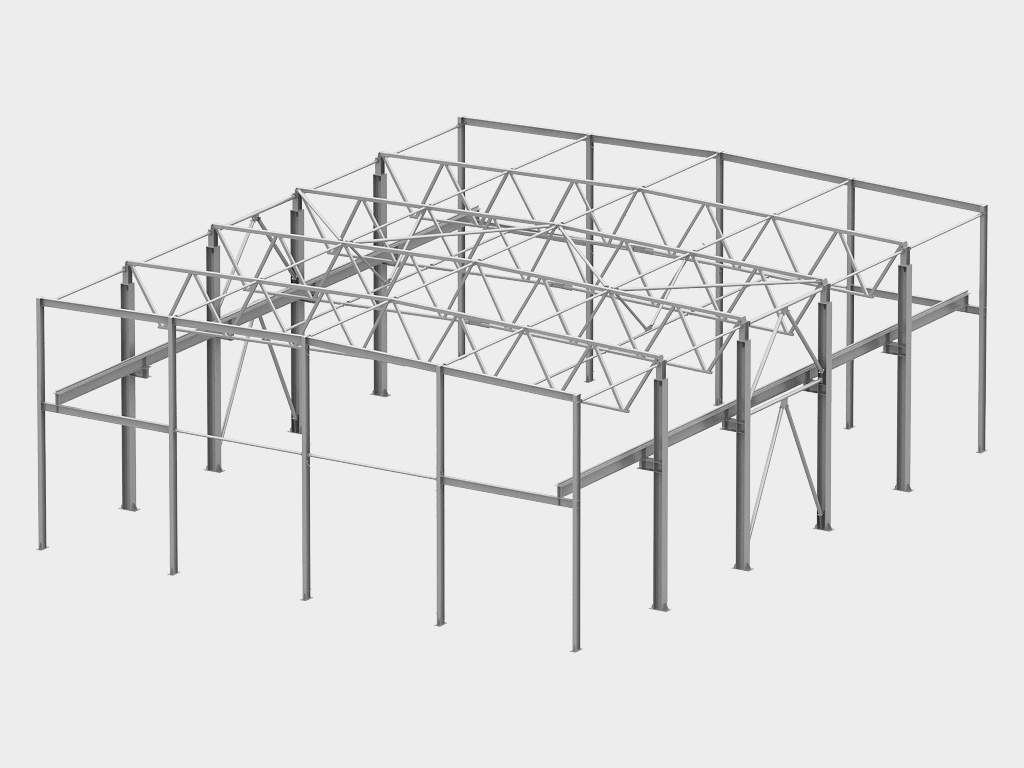

Ферма тибиндеги каркас.

Гальванизацияланган Z жана C түрүндөгү профилдерден жасалган прогон системасы.

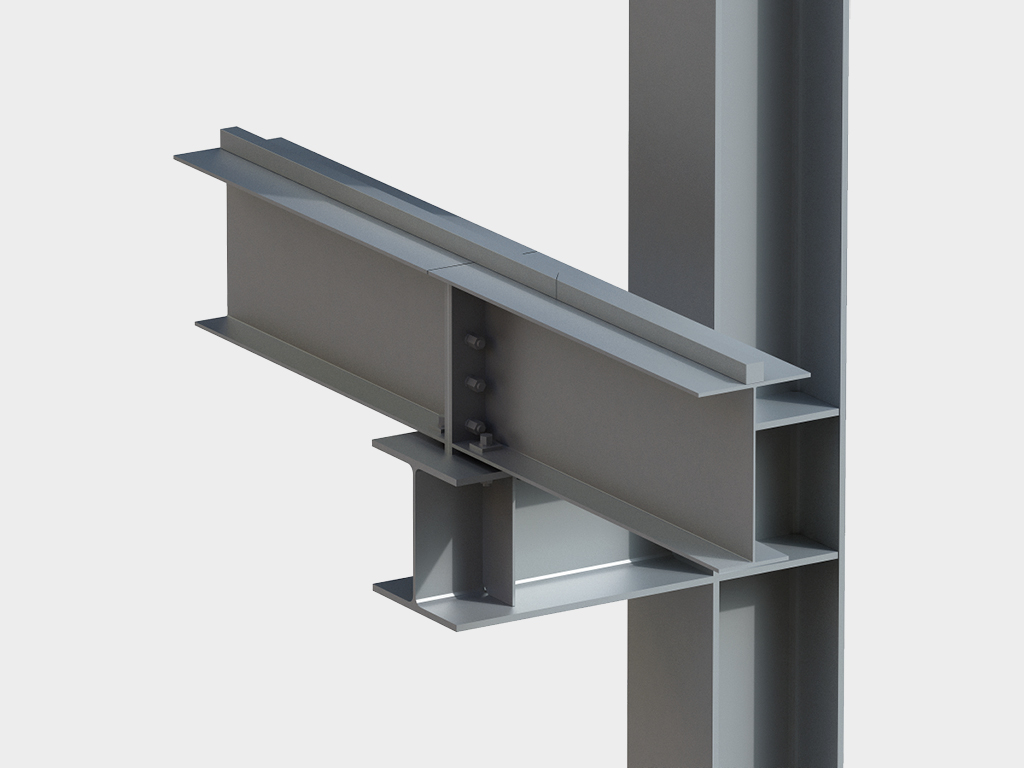

Жүктөрдү 20 тоннага чейин көтөрүүчү опордук крандар үчүн кран асты конструкциялары.

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	80–320	I–V кар жүктөмү зоналары үчүн
Ветровая нагрузка, кг/м²	17–38	I–III шамал зоналары үчүн
Сейсмическая нагрузка, баллы	6га чейин
Дополнительная нагрузка на кровлю, кг/м2	20
Толщина заполнения, мм	80; 100; 120; 150; 180; 200; 250	Диварлык сэндвич-панелдер (минералдык жүн жылуулаткыч менен) үчүн
Толщина заполнения, мм	100; 120; 150; 180; 200; 250	Чатырлык сэндвич-панелдер (минералдык жүн жылуулаткыч менен) үчүн
Толщина заполнения, мм	140; 160; 180; 200; 240	Жумшак (мембраналык) чатыр үчүн
Этажность	Бир кабаттуу	Бийиктиги 15 м чейин
Срок службы, лет	50гө чейин
Предел огнестойкости, мин	EI45–EI180	Диварлык сэндвич-панелдер (минералдык жүн жылуулаткыч менен) үчүн
Приведенное сопротивление теплопередаче, м² *°С/Вт	1,9–5,95	Диварлык сэндвич-панелдер (минералдык жүн жылуулаткыч менен) үчүн
Предел огнестойкости, мин	RE30—R45/E60	Чатырлык сэндвич-панелдер (минералдык жүн жылуулаткыч менен) үчүн
Приведенное сопротивление теплопередаче, м² *°С/Вт	2,27–5,68	Чатырлык сэндвич-панелдер (минералдык жүн жылуулаткыч менен) үчүн
Предел огнестойкости, мин	RE15	Жумшак (мембраналык) чатыр үчүн

1. Металл каркасы бар имараттарды жана курулуштарды атмосфердик, климаттык жана техногендик факторлордун бузуу таасиринен сактоо үчүн системалуу тейлөө жүргүзүү зарыл.

2. Имараттардын, алардын жеке бөлүктөрүнүн жана конструктивдик элементтеринин техникалык абалын жана эксплуатацияга ылайыктуулугун камсыз кылуу үчүн бардык керектүү операцияларды өз убагында жүргүзүү керек.

3. Металл каркасы бар имараттарды эксплуатациялоо, техникалык тейлөө, технологиялык кайра жабдуулоо жана оңдоо учурунда конструктивдик чечимдерди өзгөртүүгө, долбоорсуз же долбоордук уюм менен макулдашпастан курулуш конструкцияларын күчөтүү иштерин жүргүзүүгө тыюу салынат.

4. Конструкциялардын несүүчү жөндөмүнө таасир этүүчү өзгөртүүлөрдү долбоордук уюм менен макулдашпастан киргизүүгө тыюу салынат.

5. Имараттын жеке компоненттерин — тышкы металл эшиктерди, дарбазаларды, пластик терезелерди эксплуатациялоо шарттарын сактоо зарыл. Эксплуатация учурунда өндүрүүчүнүн нускамаларына баш ийүү керек.

6. Имараттын чатырын үзгүлтүксүз тейлөө зарыл: карды чатырдан тазалоо, тамчылаткыч каналды, дренаждык воронкаларды жана суу түтүктөрүн тазалоо.

7. Суу түтүк системасынын муз тоңушун алдын алуу үчүн суу каналы жана түтүктөрүнө жылыткыч кабелдерди орнотуу сунушталат.

8. Кар көп жааган учурларда чатырдагы карды үзгүлтүксүз текшерүү зарыл. Чатырдагы кардын салмагы РФнун нормативдик документтеринде көрсөтүлгөн чектен ашканда дароо чатырдан карды тазалоо керек.

9. Имараттарды -55°С ден +55°С чейин температурада эксплуатациялоо мүмкүн.

10. Имараттарды эксплуатациялоо учурунда өрт коопсуздугу эрежелерин сактоо керек.

Упаковка в картон	Характеристики упаковки
Описание	Бөлөкчө узун элементтер завод шартында түрү жана өлчөмү боюнча тиешелүү маркалоо менен таңгакталат.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Бул имараттын конструкция элементтеринин бузулуусун алдын алуу үчүн каралган.

Упаковка в дерево	Характеристики упаковки
Описание	Бул каркас элементтерин транспортко жүктөө учурунда колдонуу үчүн каралган.

Упаковка в контейнер	Характеристики упаковки
Описание	Бул конструкцияларды темир жол же суу транспорту менен ташуу учурунда колдонуу үчүн каралган.

Упаковка в коробку	Характеристики упаковки
Описание	Метиздер завод шартында түрү жана өлчөмү боюнча коробкаларга тиешелүү маркалоо менен таңгакталат.

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Нащёлникардын беттик көрүнүшү лак боёк каптоосунун бузулушун алдын алуу үчүн капталышы каралган.

Кошумча сүрөттөмө печать

1. Имараттын каркасы несүүчү бир же көп пролёттуу болот рамкасы түрүндө, түтүктүү кесимдеги стропиль/подстропиль фермалардан чечилген. Стропиль ферма прямоуголь жана квадрат кесимдеги түтүктөрдөн долбоорлонуп, үстү жагына таянат. Стропиль ферманын колонналарга таянуусу шарнирдик. Имараттын учунда ширетилген стропиль балкалар орнотулат, алар торчо стойкаларга таянат. Учтук дубалдардын катуулугу вертикалдык байланыштар жана распоркалар системасы менен камсыздалат.

2. Чатыр жана дубал прогондору гнутые цинктелген С-образдуу профилдерден кесилиш схемасы боюнча жасалган. Цинк каптоосунун тыгыздыгы — 275 г/м². Чатыр прогондорунун аралыгы долбоорлоо учурунда аныкталат.

3. Имараттын туруктуулугу жана геометриясынын өзгөрбөөчүлүгү төмөнкүлөр менен камсыздалат: көлөм аралык багытта — фундаментке бекитилген колонналардын өз катуулугу менен, узундук багытта — вертикалдык байланыштар жана распоркалар системасы менен. Каптоо катуулугу горизонталдык байланыштар жана распоркалар системасы менен камсыздалат. Каркас жана фахверк боюнча горизонталдык жана вертикалдык байланыштар алдын ала чыңалган тегерек болоттон же алдын ала чыңалбаган прокат профилдерден ийкемдүү кабыл алынган.

4. Бардык заводдук бириктирүүлөр ширетилген. Монтаждык бириктирүүлөр — кадимки болттор жана жогорку чыңалуудагы болттор менен.

5. Каркастын каптоосу: грунт-эмаль, эки кат катары, кызыл-күрөң (RAL 8012) же жарык-сары (RAL 7035) түстө. Жалпы каптоо калыңдыгы — 80 мкм.

Орнотуу

Способы монтажа

Подготовка строительного объекта

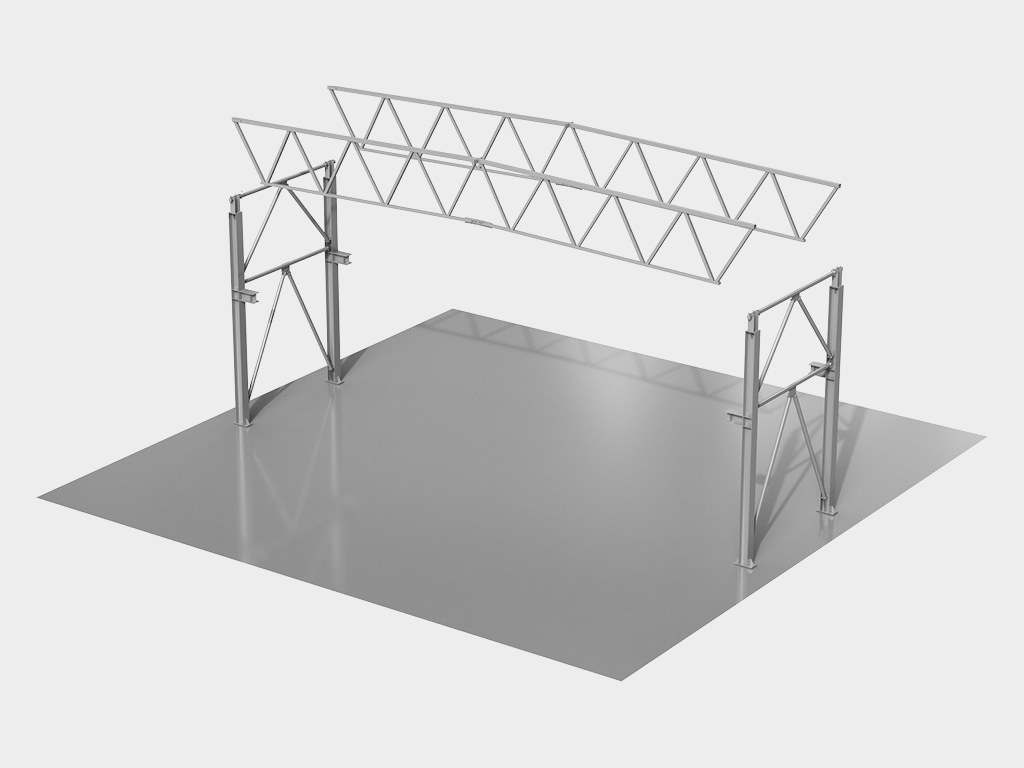

Поэлементтүү монтаж.

Чоң блоктор менен монтаж.

Толук комплекттүү имараттын элементтерин сактоочу жерлерди даярдоо.
Толук комплекттүү имаратты монтаждоо иштерин аткаруу үчүн курулуш аянтчасын зарыл болгон техника жана жабдуулар менен камсыз кылуу.
Нөлдүк цикл боюнча зарыл болгон иштерди аткаруу.
Имараттын огуна байланыштуу белгилерди жер бетине чыгаруу.
Несүүчү каркас үчүн пайдубалдарды куюу жана анкер болтторду долбоордук абалына орнотуу.
Пайдубалдардын үстүн геодезиялык өлчөө жана анкер болттордун долбоордук абалынан мүмкүн болгон четтөөлөрүн аныктоо.
Геодезиялык өлчөөнүн жыйынтыктарын талапка ылайык тариздөө.
Эгерде анкер болттордун долбоордук абалынан четтөөлөр бар болсо, конструкцияларды кийинки монтаждоо боюнча чечим кабыл алуу үчүн DoorHan концернинин долбоорлоо бөлүмүнө маалымат жөнөтүү.
Пайдубалдар толук комплекттүү имараттын несүүчү жана тосмо конструкцияларынан түшкөн бардык зарыл жүктөрдү кабыл ала тургандай долбоорлонушу керек. Курулуп жаткан объекттин огунун долбоордук абалынан четтөөлөргө жол берилбейт. Анкер болттордун долбоордук абалынан четтөөлөр 3 ммден ашпашы керек. Монтаж иштерин жүргүзүүдө коопсуздук техникасынын талаптарын сактоо зарыл.

Кепилдик милдеттенмелери печать

2. Тосмо конструкциялардын каптоосунун сапатына кепилдик — 3 жыл.
