DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Бул роллеттер RHE56M / RHE56GM экструдияланган профилдеринен жасалып, зергердик салондордун, антиквардык дүкөндөрдүн жана башка корголгон объектилердин терезелерин жана витриналарын бузууга жана начар аба ырайы шарттарына каршы коргоо үчүн колдонулат. RHE56M / RHE56GM профилдеринен жасалган роллеттер жогорку эксплуатациялык сапатка жана бекемдик көрсөткүчтөрүнө ээ.

Зона применения:

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөндүн витриналарын, кеңсенин терезелерин жана эшиктерин вандализмден жана уурдоодон коргоо.

Жалпы пайдалуу объектилер

Мектептерде, оорукана жана мейманканаларда коопсуздукту жана купуялуулукту жакшыртуу, жарык өлчөмүн көзөмөлдөө, ошондой эле имараттардын дизайн элементтери катары колдонуу.

монтаж менен заказ берүү

Артыкчылыктар

Ууруларга чыдамдуу дизайн

Роллеттердин жогорку взломго туруктуулугу P3 класстагы экструдирленген профильдердин атайын геометриясы жана күчөтүлгөн багыттоочу элементтер аркылуу камсыздалат, алар күчтүү шамал же сокку жүктөмдөрү маалында полотнону туруктуу кармап турат.

Абанын айлануусу жана ички көрүнүшү

RHE56GM профилдеринен жасалган торчолуу полотно структурасы роллеттер жабык болгондо да аба айлануусун жана имараттын ичине көз салууну камсыздайт, бул өзгөчө соода жана көргөзмө павильондорунда колдонууга маанилүү.

Туруктуу ламелла каптоо

Полотнодогу профилдер жана башка роллеттик комплекттер (багыттоочулар жана коробтор) заманбап порошок каптоо технологиясы менен боёлуп, узак мөөнөткө эстетикалык көрүнүшүн сактап, күндүн таасиринен бырышпайт.

Дизайн чечимдеринин ар түрдүүлүгү

Роллет профилдеринин кеңири түстүү палитрасы жана ар кандай түстөгү жана дизайндогу ламелдерден жасалган аралаш полотнодон курууга мүмкүнчүлүк ар кандай архитектуралык стильге ылайыктуу идеалдуу чечимди тандоого шарт түзөт.

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Роллеттерди колдонуу ыңгайлуулугун арттыруу үчүн өндүрүүчү автоматтык кыймылдаткычты (опция катары) жана бир нече механикалык түзүлүштөрдүн варианттарын сунуштайт.

Ууруларга чыдамдуу дизайн

Абанын айлануусу жана ички көрүнүшү

Туруктуу ламелла каптоо

Дизайн чечимдеринин ар түрдүүлүгү

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Дизайн

Терезе проёмдору жана витриналар үчүн экструдирленген профилдер

Кошумча түстөр

Негизги түстөр

RHE56M / RHE56GM

Жемчужный ак (RAL 1013)

Жарык филдин сөөк түсү (RAL 1015)

Күрөң-бежевый (RAL 1019)

Кызгылт-көк (пурпурный) (RAL 3004)

Транспорт кызылы (RAL 3020)

Темир көк (RAL 5011)

Кедр жашыл (RAL 6009)

Антрацит муар (RAL 7016)

Жарык боз (RAL 7035)

Шоколад түстүү күрөң (RAL 8017)

Күрөң-серый (RAL 8019)

Терең кара (RAL 9005)

Ак

Күрөң

Күрөң боз

Беж

Күмүш

Комплектация

Базовая комплектация

Дополнительная комплектация

Жыйналган короо (короб) Жыйналган абалдагы короо — бул каптал капкактары, вал жана капсулалары, ошондой эле башкаруу механизми (кол менен же автоматтык түрдө) менен жабдылган коргоочу конструкция.

Жыйналган полотно Экструддалган профильден жасалган полотно каптал бекиткичтер менен жабдылып, профилдин ажырап кетишин алдын алат. Полотно тыгыз жана торчо профилдерден айкалышкан түрдө даярдалышы мүмкүн.

Уплотнители бар соңку профиль Соңку профилге түрдүү кулпу механизмдерин орнотуу мүмкүн.

Уплотнители менен жабдылган багыттоочу профилдердин комплекти Стандарттуу жана бекемделген багыттоочу профилдердин кеңири тандоосу ар кандай өлчөмдөгү проемдорго орнотулуучу роллеттик системалар үчүн ылайыктуу варианттарды тандап алууга мүмкүнчүлүк берет. Алар шамал жүктөмдөрүнө жана уурулукка туруктуулук талаптарына жооп берет.

Кол менен же автоматтык башкаруу приводу Роллетти көтөрүп-түшүрүү кол менен же автоматтык механизм аркылуу ишке ашырылат.

Комплектация салынган куту

SWB баскычтуу өчүргүч

SWM ачкыч-баскыч — электроприводду башкаруучу блокко башкаруу командасын берүү үчүн ачкычты буруу аркылуу ишке кирүүчү түзмөк.

CV01 башкаруу блогу — бир роллетти же роллеттер тобун алыстан башкарууга мүмкүнчүлүк берүүчү түзмөк.

SMARTROLL башкаруу блогу — DoorHan пульттары аркылуу роллеттердин валдын ичине орнотулган электроприводдорун алыстан башкарууга арналган түзмөк.

ROLL1/ROLL2 башкаруу блогу — DoorHan пульттары аркылуу роллеттердин валдын ичине орнотулган электроприводдорун алыстан башкарууга мүмкүнчүлүк берген түзмөк.

GC2/GC4 топтук башкаруу блогу GC2 — бир өчүргүчтөн эки приводду башкаруу үчүн; GC4 — төрт приводду башкарууга арналган блок.

DHRE-1 сырткы радио кабылдагыч — DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматтык системаларын башкарууга мүмкүнчүлүк берген түзмөк.

WI-FI модулү — электроприводдорду зымсыз башкаруу (баскаруу сигналын түзүү, NO) үчүн түзмөк.

GSM-модулү — мобилдик телефон аркылуу сигналды кабыл алып, электроприводду иштетүү үчүн башкаруу командасын жөнөтүүчү түзмөк.

T5 пульту — беш роллетти башкаруу үчүн арналган түзмөк.

TRANSMITTER 4 пульту — төрт автоматтык түзмөктү алыстан башкарууга арналган башкаруу шайманы.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзмөктү алыстан башкарууга арналган башкаруу шайманы.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл жиберүүчү жана кабыл алуучу түзмөктөрдөн түзүлгөн.

Техникалык мүнөздөмөлөр

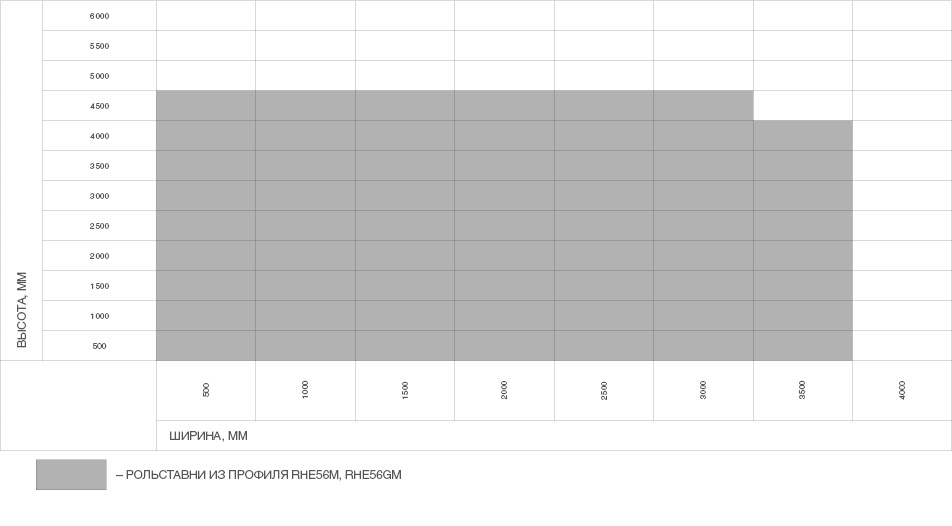

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 000

Ширина проема, мм

500–3 500

Максимальная площадь полотна, м²

Притолока, мм

180ден (үстүнө монтаждоо)

Пристенки, мм

65тен (үстүнө монтаждоо)

Чет капкасы RK180, RK205, RSK230, RK250, RK250S, RK300, RSK300
Подшипник суппорту BS100, BS42
Башкаруу түзүлүшү RU65
3a. Башкаруучу ролик RU77
Подшипник BR28, BR42
Универсал капсула KP60, KPU60, KPU70, KPU70S, KPU102
Сегиз бурчтуу вал RV60, RV70, RV102
Ригель шакеги RD60, RD70
Коргоочу куту RB180, RB205, RB230, RB250, RB300
Автоматтык кулпу RB2, RB3, RB4
Внутривалдык электропривод
Приводду бекитүүчү пластина BU100K
Башкаруучу профиль RG65MS, RG65S, RG70MS, RG70S
Тышкы тыгыч PB14
Чет кулпусу SLE56
Аяк профили RA50EM

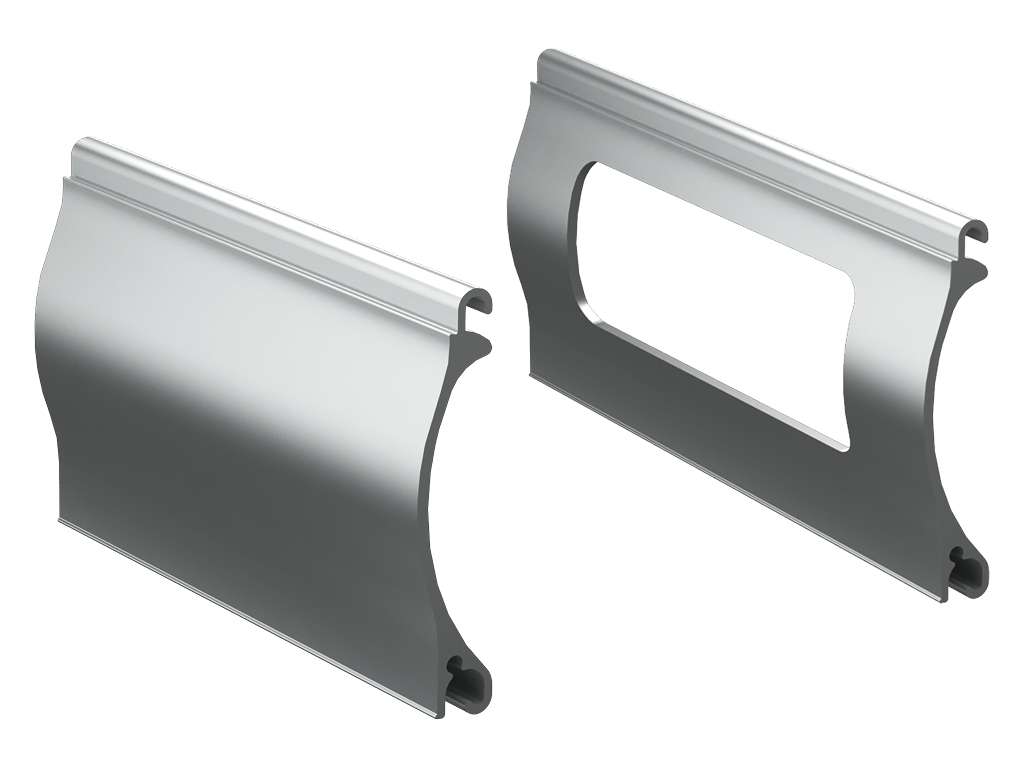

Профиль (кабыргасы) RHE56M, RHE56GM
Түймө ачкыч менен SWM, SWK
Клавиштүү өчүргүч SWB, SWH

Кол менен башкарылуучу лента, жип же трос менен жабдылган рольставналар <br>Колдонууга ыңгайлуу инерциялуу ленталуу привод салмагы 15 кг чейин болгон роллеттерге орнотулат. Полотнону көтөрүү жана түшүрүү лентанын тартылышы аркылуу жүзөгө ашырылат. Жиптүү привод салмагы 20 кг чейин болгон роллеттерге колдонулат. Аны башкаруу жипти чогулткуч механизминин туткасын айлантуу жолу менен ишке ашат. Трос менен башкарылуучу привод 40 кг чейин болгон полотнону көтөрө алат жана бекем болот тросу аркылуу иштейт. Иштөө принциби жиптүү приводго окшош.

Кол менен башкарылуучу лента, жип же трос менен жабдылган рольставналар
Колдонууга ыңгайлуу инерциялуу ленталуу привод салмагы 15 кг чейин болгон роллеттерге орнотулат. Полотнону көтөрүү жана түшүрүү лентанын тартылышы аркылуу жүзөгө ашырылат. Жиптүү привод салмагы 20 кг чейин болгон роллеттерге колдонулат. Аны башкаруу жипти чогулткуч механизминин туткасын айлантуу жолу менен ишке ашат. Трос менен башкарылуучу привод 40 кг чейин болгон полотнону көтөрө алат жана бекем болот тросу аркылуу иштейт. Иштөө принциби жиптүү приводго окшош.

Кол менен башкарылуучу воротковый привод менен жабдылган рольставналар <br>Воротковый привод салмагы 35 кг чейин болгон роллеттерди көтөрүүгө мүмкүндүк берет. Воротканы саат жебесинин багытында айлантуу менен полотно көтөрүлөт, каршы багытта айлантканда — түшүрүлөт.

Кол менен башкарылуучу воротковый привод менен жабдылган рольставналар
Воротковый привод салмагы 35 кг чейин болгон роллеттерди көтөрүүгө мүмкүндүк берет. Воротканы саат жебесинин багытында айлантуу менен полотно көтөрүлөт, каршы багытта айлантканда — түшүрүлөт.

Пружинно-инерциялуу механизм менен жабдылган рольставналар <br>Пружинно-инерциялуу механизм салмагы 60 кг чейин болгон роллеттер үчүн колдонулат. Бул түрдөгү рольставналар кол менен жеңил көтөрүлөт жана өз салмагынын эсебинен ылдам түшөт. Бул механизмде роллеттик полотно салмагын валга орнотулган торсиондук пружина тең салмактап турат.

Пружинно-инерциялуу механизм менен жабдылган рольставналар
Пружинно-инерциялуу механизм салмагы 60 кг чейин болгон роллеттер үчүн колдонулат. Бул түрдөгү рольставналар кол менен жеңил көтөрүлөт жана өз салмагынын эсебинен ылдам түшөт. Бул механизмде роллеттик полотно салмагын валга орнотулган торсиондук пружина тең салмактап турат.

Параметр	Значение	Примечание
	Экструзия ыкмасында даярдалган тыгыз RHE56M профили
Материал	Алюминий
Вес профиля, кг/(п/м)	0,46
Вес профиля, кг/м²	8,2
Количество ламелей на 1 м высоты полотна, шт.	18
Максимальная ширина полотна, м	3,5
Максимальная площадь полотна, м²	15
	Экструзия ыкмасында даярдалган тор түрүндөгү RHE56GM профили
Материал	Алюминий
Вес профиля, кг/(п/м)	0,34
Вес профиля, кг/м²	6,12
Количество ламелей на 1 м высоты полотна, шт.	18
Максимальная ширина полотна, м	3,5
Максимальная площадь полотна, м²	15

Туура орнотулган жана туура пайдаланылган роллеттик жабуулар ишенимдүү жана узак мөөнөттүү эксплуатацияны камсыздайт. Роллеттик системанын кызмат өтөө мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөрдү так сактаңыз:

1. Роллеттик жабууларды жана роллворотторду монтаждоо DoorHan концернинин атайын окуусунан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү керек.

2. Монтаж иштери DoorHan концернинин монтаждоо боюнча көрсөтмөлөрүнө жана техникалык документтерине ылайык так аткарылышы шарт.

3. Роллеттер тегиз, секириксиз жана силкинүүсүз ачылып-жабылышы керек.

4. Жабууларды көтөрүү жана түшүрүү үчүн бул максатта каралган башкаруу тутумдарын гана колдонууга болот.

5. Роллеттерди ачууда 100 Н (ньютон) ашкан күч колдонууга тыюу салынат.

6. Айрыкча чоң өлчөмдөгү конструкциялар үчүн (3000 × 2000 мм жана андан чоң), роллеттик полотнону жарым-жартылай гана көтөрүүгө же түшүрүүгө болбойт.

7. Эгерде конструкцияда механикалык кулпу же бекиткич колдонулса, кулпу жабык абалда болгон учурда полотнону көтөрүүгө тыюу салынат.

8. Эгерде кардандык жеткич колдонулуп жатса, айлантуу учурунда рычаг 45° бурчта кармалышы керек. EN 12453 же EN 12604 стандарттарына ылайык, кол менен уруксат берилген күч – 390 Н. Чоң өлчөмдөгү роллеттер үчүн авариялык кол жеткичи (петля, кардан) жабуу үчүн гана колдонулат.

9. Автоматтык жеткич колдонулуп жаткан учурда, анын коштомо нускама-сунуштарына ылайык иш алып баруу зарыл.

10. Балдарды роллеттерди башкарган түзүлүштөрдөн (баскычтардан, пульттардан) алыс кармоо керек.

11. Роллеттердин ачылып-жабылышы учурунда адамдар жана жаныбарлар алардын кыймыл зонасында болбошу керек.

12. Конструкция иштеп жаткан учурда анын астында болууга катуу тыюу салынат, анткени бул кооптуу жана жаракатка алып келиши мүмкүн.

13. Роллеттерге сокку уруу жана алардын эркин кыймылына тоскоол болуу катуу тыюу салынат.

14. Роллеттер кыймылда болуп жатканда, тешикте посторонние буюмдар болбошу керек – бул конструкциянын бузулушуна алып келиши мүмкүн.

15. Өндүрүүчү менен алдын ала кеңешпестен, кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле өз алдынча тетиктерди алмаштырууга же жөндөөгө болбойт. Кеңешүү деп так жана документтештирилген түрдө көйгөйдүн сүрөттөлүшүн камтыган кайрылууну түшүнүүгө болот.

16. Кыш мезгилинде конструкциянын бөлүктөрү муздап калса, роллеттик полотнону көтөрүп же түшүрүүдөн мурда муздан арылтуу үчүн анын периметри боюнча жеңил каккылап алуу зарыл. Айрыкча, төмөнкү планка менен терезе отургучунун же полунын түйүшкөн жери кылдат тазаланышы керек.

17. Роллеттерге үзгүлтүксүз техникалык тейлөө жүргүзүлүп турушу керек – жок дегенде жылына бир жолу.

18. Роллеттерди дайындалбаган максатта пайдалануу же өндүрүүчү сунуштаган өлчөмдөрдөн ашкан конструкцияларды колдонуу учурларында, өндүрүүчү алардын иштөөсү жана бүтүндүгү үчүн жоопкерчилик тартпайт.

19. Роллеттик жабууларды же роллворотторду диагностикалоо жана оңдоо иштерин гана квалификациялуу адистер жүргүзүүгө тийиш.

Упаковка в картон	Характеристики упаковки
Описание	Роллеттик жабуулардын таңуулоосу көп катмарлуу коргоо элементтеринен турат: конструкция абадан толтурулган көпүрчөлөрү бар пленкага жана беш катмарлуу ак картонго оролот. Полотно жана короб алгач аба көпүрчөлөрү бар (пузырчатая) пленкага оролуп, андан соң картон менен толук капталып, формадагы короб түзүлөт. Жогорку жагына картон таңуулоо эки катмар стретч-пленка менен жабылып, компаниянын логотиби түшүрүлгөн скотч менен бекитилет.
Высота, мм	180–300
Ширина, мм	180–300
Длина, мм	500–6 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана өтмө проемдорго, ошондой эле шамалдын жогорку басымы байкалган аймактарга, роллворотторду орнотуу үчүн yalnız RH77 жана RHE84 сериясындагы профилдер колдонулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Жогорку монтаж. Жогорку монтаж эң көп кездешет, анткени анын аткарылышы үчүн кутунун нишасын даярдоого байланыштуу кыйынчылык талап кылынбайт. Жогорку монтаж түрүндө ролеттер же ролет эшиктеринин кутусу роликтүү жазык менен проемдун үстүнө орнотулат, ал эми багыттоочу профилдер анын эки тарабында жайгаштырылат. Жабык ролеттер бул учурда проемду толугу менен жаап, дубал бетине дээрлик бир катар болот.

Ичке монтаж, куту сыртта. Ичке монтаж ролеттер же ролет эшиктеринин бардык элементтерин терезе же эшик проемунун нишасында жайгаштырууга мүмкүнчүлүк берет. Ичке орнотууда эшик жана терезе орнотулган жактын карама-каршы жагына ачылышы керек.

Камтылган орнотуу, куту ичинде. Конструкция тешикке орнотулган, коробка ичин көздөй каратылгандыктан, кенеп тешик менен бирдей болот.

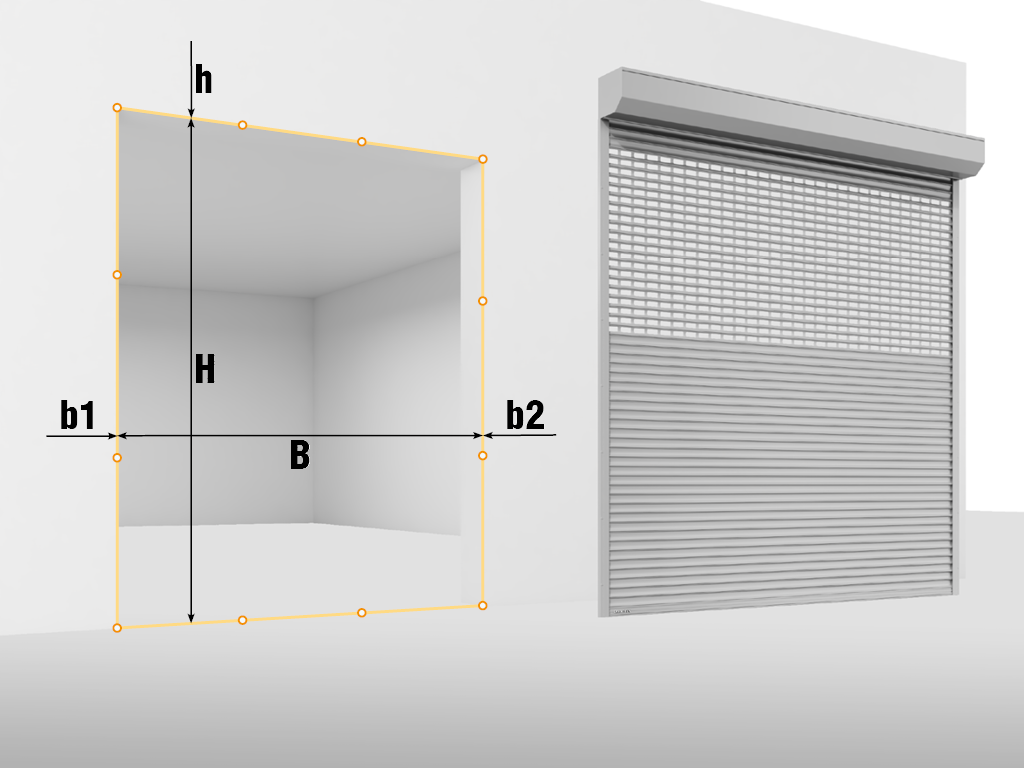

Кошумча монтаж үчүн өлчөө параметрлери: H — проемдун бийиктиги (максималдуу), мм; B — проемдун туурасы (максималдуу), мм; h1 — капталдын бийиктиги (минималдуу), мм; b1 жана b2 — оң жана сол капталдык аралык (минималдуу), мм. Орнотулган монтаж үчүн өлчөө параметрлери: H — проемдун бийиктиги (минималдуу), мм; B — проемдун туурасы (минималдуу), мм. Өлчөө үчүн рулетка жана курулуш деңгээлин же электрондук өлчөө жабдууларын колдонуу сунушталат. Ар бир параметрдин өлчөмүн кеминде үч жерден алуу сунушталат. Орнотулган конструкциялар үчүн проем өлчөөдө дубалдардын тегиз эместигин эске алып, өлчөмдөрдү 5–10 ммге азайтуу керек.
Даярдалган проемдор төмөнкү талаптарга жооп бериши керек: проемдор тик бурчтуу формада болушу зарыл; беттик проемдун беттери тегиз жана жылмакай, шпатлевканын куюлушу жана сыныктар болбошу керек; дубал монолиттүү, боштуксуз болушу керек (бетон, металл, катуу кирпич); эгер кирпич боштук болсо, проем металл бурчтук менен курчалганы сунушталат; дубалдардын ички жана сырткы беттери конструкциялар менен туташкан жерлерде тегиз, чыккан же чөкмөлөрсүз болушу керек; иштөө беттеринин тик жана горизонталдык абалынан айырмасы метрге 1,5 мм ашпашы керек, бирок 5 ммден көп болбошу зарыл; диагоналдардын айырмасы 5 ммден ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Роллеттик жабууларды монтаждоо боюнча көрсөтмө

PDF

Роллеттик жабууларды пайдалануу боюнча нускама жана кепилдик талоону

PDF

Роллеттик системалар боюнча тейлөө журналы

PDF

Сертификат соответствия «Алюминий профилдеринен жасалган роллеттик жабуулар»

PDF

Сертификат соответствия «Экструзиялык алюминий профилдеринен жасалган жалюзи-роллеттер»

PDF

Паспорт «Роллеттик жабуу»

PDF

RHE56M/RHE56GM экструзиялык профилинен жасалган роллеттик жабуулар үчүн чогултуу чиймеси

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин роллеттик системаларына сатып алынган күндөн тартып 1 жылдык кепилдик берилет. Бул кепилдик продукциянын ишке жөндөмдүүлүгүн камсыз кылууга тиешелүү. Эгерде эксплуатация процессинде төмөнкү себептерден улам сырдоо-боёк каптамасы бузулса — климаттык шарттардын таасири, жаратылыш кубулуштары, майда дисперстүү катуу бөлүкчөлөрдүн же агрессивдүү заттардын тийгизген таасири, ошондой эле тышыктардын жана сызыктардын натыйжасында жаралган коррозия болсо, лак-бояу каптамасына болгон кепилдик күчүн жоготот.
