SLIDING-3000-380V электромеханикалык приводу массасы 3 000 кг чейин болгон өндүрүштүк сырмалма дарбазаларды автоматташтырууга арналган, ал эми SLIDING-5000 – массасы 5 000 кг чейин болгон дарбазалар үчүн. Бул приводдор суук климаттык шарттарга ээ аймактарда колдонуу үчүн атайын иштелип чыккан, ал эми кошумча HEATER жылытуучу модулду орнотуу приводдорду -40 °Стан +55 °Ска чейинки температура диапазонунда пайдаланууга мүмкүндүк берет. Киргизилген контроллер ар түрдүү СКУД системалары менен шайкеш иштөөнү камсыз кылат, ошондой эле MyDoorHan фирмалык тиркемеси аркылуу иштеген заманбап Wi-Fi модулдарын туташтырууну колдойт. MyDoorHan тиркемесин Android жана iOS платформасында иштеген смартфондорго акысыз жүктөп алууга болот.

Зона применения:

Сырмалма өрттөн коргоочу дарбазалар

Сырмалма көчө дарбазалары

монтаж менен заказ берүү

Артыкчылыктар

Антивандалдык корпус

Темир антивандалдык корпус кыймылдаткычты жана башкаруу блокун ишенимдүү коргойт.

Күчтүү кыймылдаткыч

Күчтүү кыймылдаткыч максималдуу эффективдүү күчтү камсыздайт.

Ички кабылдагыч

Дистанциялык башкаруу үчүн тактага 433 МГц кабылдагыч орнотулган, ага 60 пульт катталат.

Фотоэлементтерди жана сигналдык лампаны туташтырууга мүмкүнчүлүк

Коопсуздук үчүн башкаруу блокко ачуу жана жабуу үчүн фотоэлементтер, ошондой эле сигнал лампасы жана сирена туташтырылышы мүмкүн.

Антивандалдык корпус

Темир антивандалдык корпус кыймылдаткычты жана башкаруу блокун ишенимдүү коргойт.

Күчтүү кыймылдаткыч

Күчтүү кыймылдаткыч максималдуу эффективдүү күчтү камсыздайт.

Ички кабылдагыч

Дистанциялык башкаруу үчүн тактага 433 МГц кабылдагыч орнотулган, ага 60 пульт катталат.

Фотоэлементтерди жана сигналдык лампаны туташтырууга мүмкүнчүлүк

Дизайн

Таблица

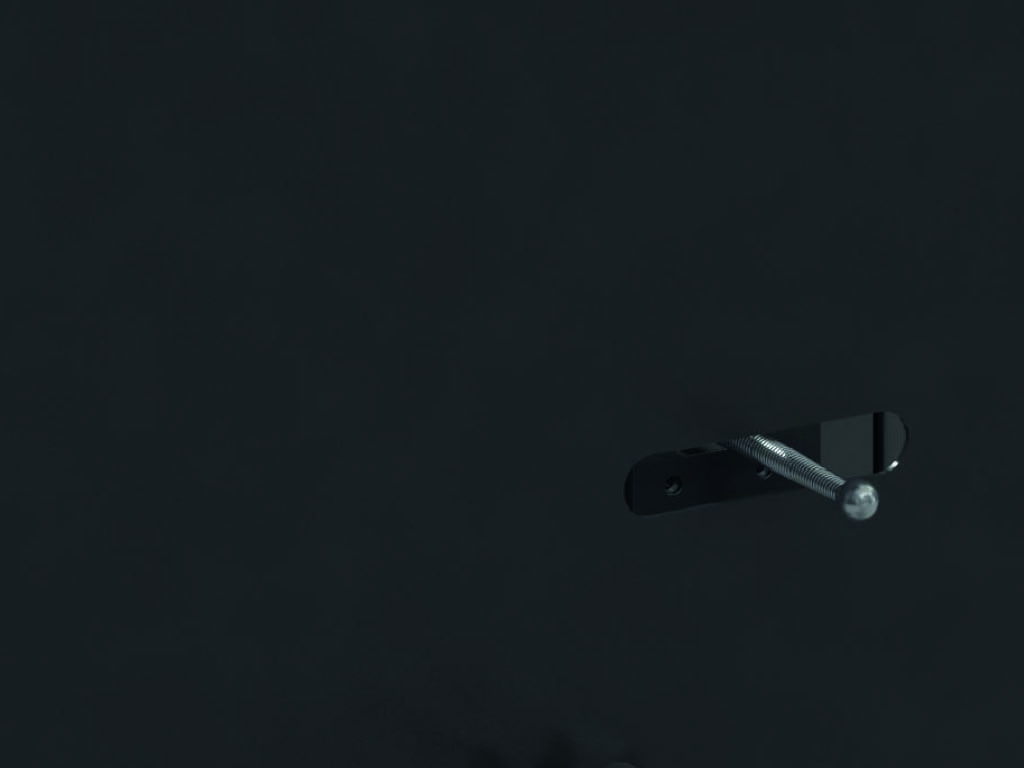

Механикалык чекиттик өчүргүч

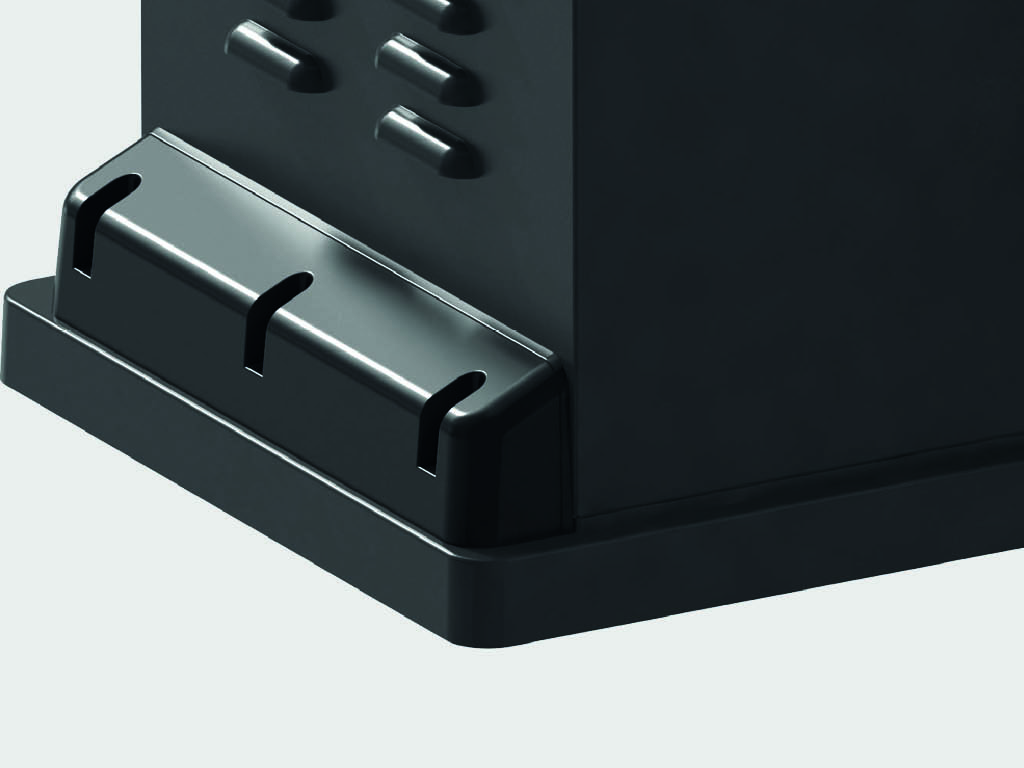

Монтаждоо негизине ишенимдүү бекитилген

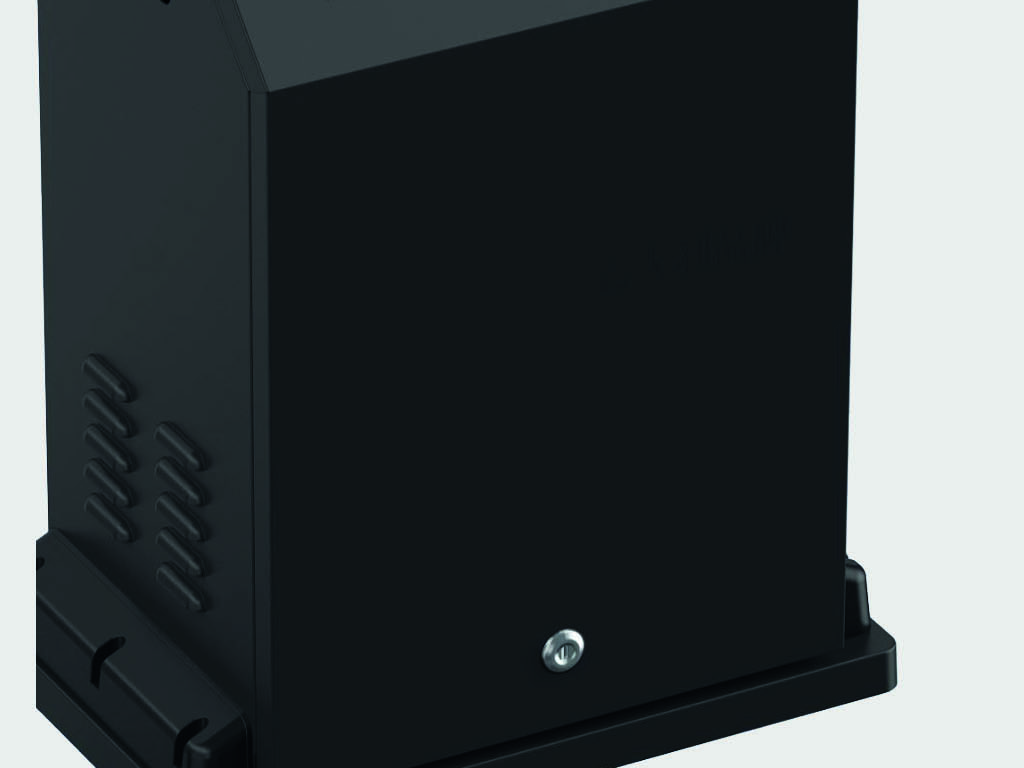

Темир антивандалдык корпус кыймылдаткычты жана башкаруу блокун ишенимдүү коргойт

Комплектация

Базовая комплектация

Дополнительная комплектация

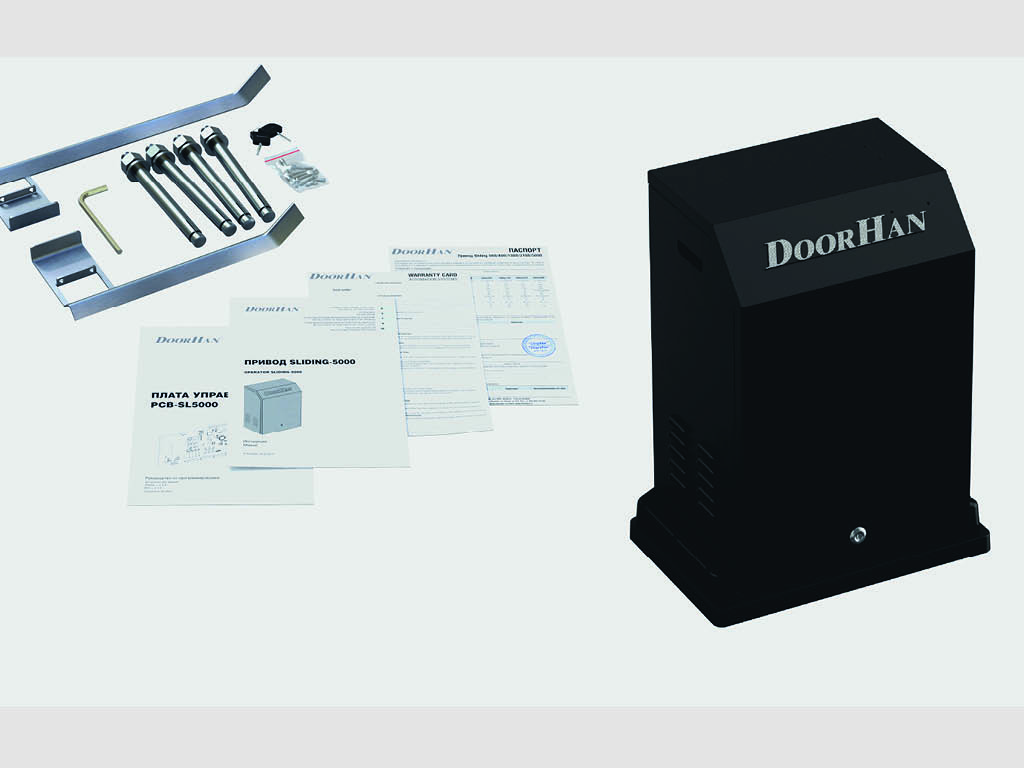

Привод, чекиттик өчүргүчтөр, ажыраткыч ачкычы, бекитүү элементтери.

Коопсуздук фотоэлементтери PHOTOCELL-N — инфракызыл жиберүүчү жана кабыл алуучудан турат.

Сымсыз коопсуздук фотоэлементтери PHOTOCELL-PRO — ассиметриялык аянтчалар үчүн бурула турган такта менен, инфракызыл жиберүүчү жана кабыл алуучудан турат.

WI-FI-модуль — электроприводдорду сымсыз башкаруу (NO башкаруу сигналын чыгаруу) үчүн арналган.

GSM-модуль — мобилдик телефондон сигнал кабыл алып, электроприводду же тосмо шлагбаумду иштетүү үчүн башкаруу командасын өткөрүү үчүн колдонулат.

Пульт TRANSMITTER 2-PRO-BLACK — эки автоматтык түзүмдү алыстан башкаруу үчүн.

Пульт TRANSMITTER 4-PRO-BLACK — төрт автоматтык түзүмдү алыстан башкаруу үчүн.

Түсү бар пульттар TRANSMITTER 4-COLOR — төрт автоматтык түзүмдү алыстан башкаруу үчүн.

Сымсыз башкаруу баскычы COMMAND-433 — эки автоматтык түзүмдү алыстан башкаруу үчүн; унаанын күндөн коргоочу козырегине же дубалга бекитүүгө ылайыктуу ыңгайлуу кронштейни бар.

Коддуу клавиатура KEYPAD — DoorHan орнотулган же сырткы кабылдагыч менен жабдылган эшик электроприводун алыстан башкаруу үчүн.

Ачкыч-баскыч KEYSWITCH_N — ачкычты буруп автоматтык системанын башкаруу блокко команда берүү үчүн колдонулат.

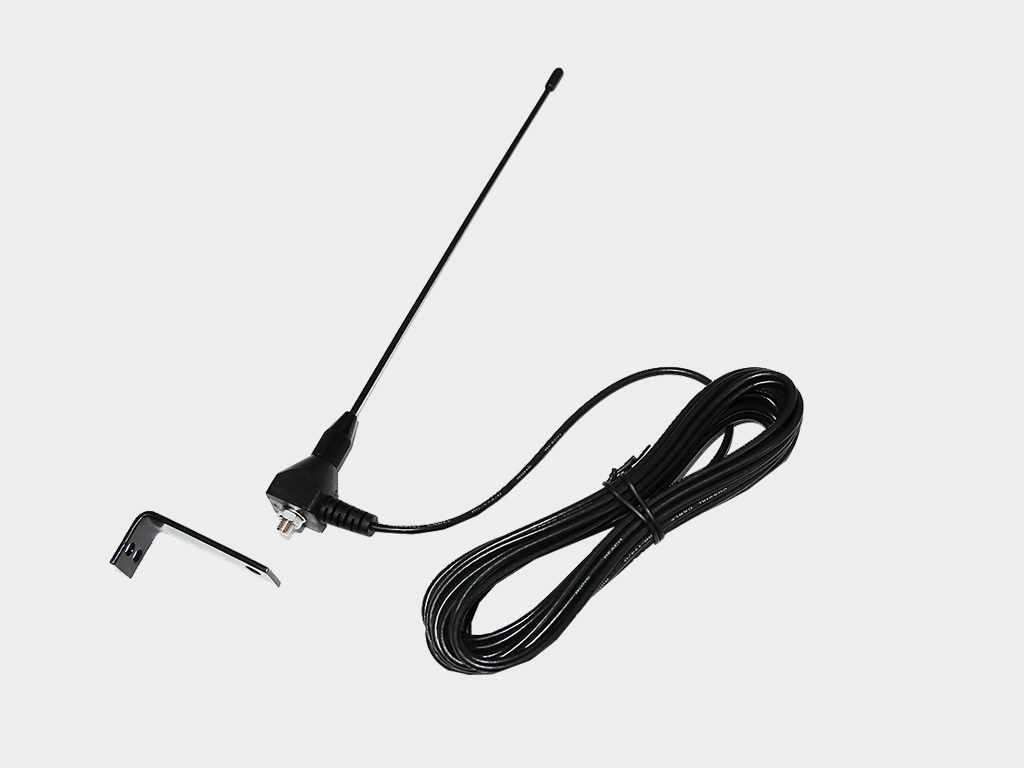

Антенна ANTENA-433 — сигнал күчөтүүчү; кабылдагыч менен жиберүүчү ортосунда тоскоолдуктар болгондо колдонулат.

Сигналдык LED лампа LAMP-PRO — эшиктин кыймылын билдирүү үчүн.

Сирена SIRENA — эшиктин кыймылын үн менен кабарлоо үчүн.

Жылыткыч HEATER — төмөн температурада эшик электроприводдору менен шлагбаумдарды жылытуу үчүн.

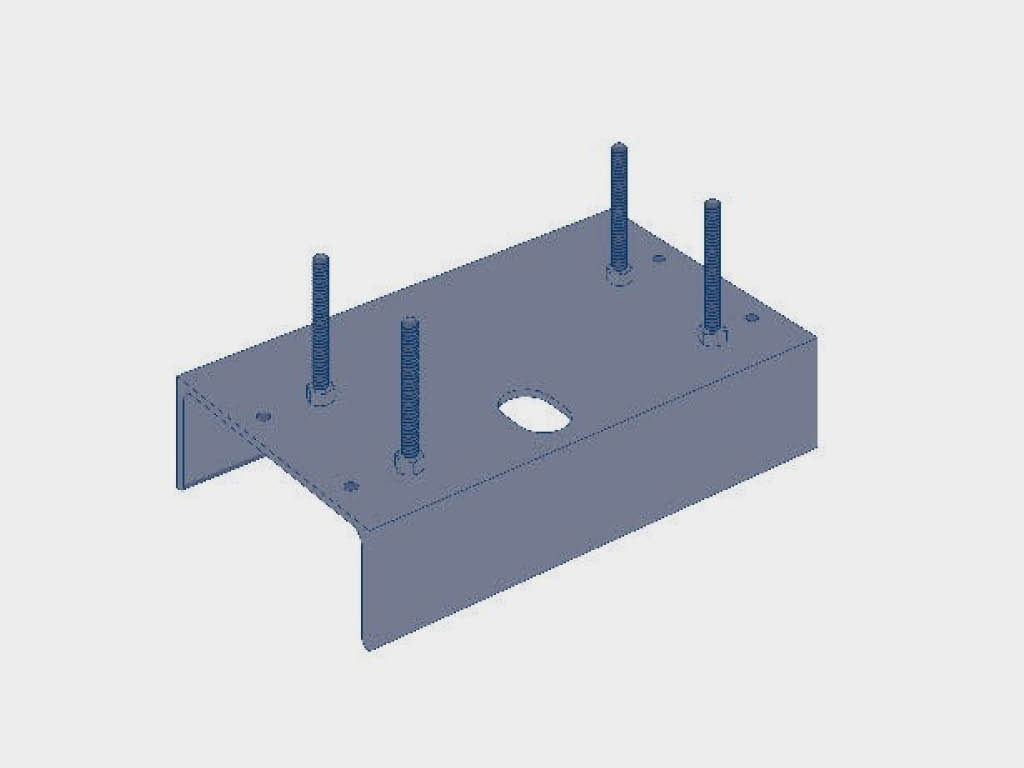

Приводду монтаждоо аянтчасы SLIDING-5000.

Пульттар TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK — 2021-жылдан бери чыгарылган DoorHan автоматикаларын толугу менен алыстан башкаруу үчүн; радиокабылдагычта эки эс тутум ордун ээлейт; бул пульттар менен бир эле учурда же өзүнчө беш же он беш түзүмдү башкарууга мүмкүн.

Техникалык мүнөздөмөлөр

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	3 000/5 000
Напряжение питания, В	380-400/220–240
Максимальное усилие, Н	170/220
Мощность, Вт	1 680/2 350
Диапазон рабочих температур, °С	-40…+55
Интенсивность использования, %	100/100	t = 20 °C температурада
Класс защиты IP	44/44

– Приводду орнотуудан мурун эшиктердин жумшак жана үзгүлтүксүз иштешин текшериңиз. – Колдонуу аймагынын климаттык шарттары приводдун техникалык мүнөздөмөлөрүнө туура келерин ынануу зарыл. – Кийинки жабдууларды тез жануучу заттар бар же кооптуу чөйрөдө орнотуу тыюу салынат. – Эшиктердин кыймылы учурунда приводдун жылмакай жана жылбаган бөлүктөрүнүн ортосунда буюмдар кармалып калбашын камсыздаңыз. – Приводдун бузулушун болтурбоо үчүн кошумча аксессуарларды гана DoorHan компаниясынын өндүрүлгөн продукциясынан колдонуу маанилүү. – Электродвигательди ажыратылган абалда калтырбаңыз. – Приводду оңдоо же жөндөө керек болгондо колдонууга тыюу салынат. – Электропривод иштээрден мурун ишке тоскоолдук кылган буюмдардын жок экенин текшериңиз. – Эшиктерден өтүү жана айлануу привод өчүрүлгөндө гана уруксат берилет. – Приводду жана анын бөлүктөрүн балдар колдонууга тыюу салынат. – Автоматтык бөлүккө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в картон	Характеристики упаковки
Состав	Плёнка, кагаз куту
Длина, мм	415
Ширина, мм	325
Высота, мм	640

Кошумча сүрөттөмө печать

Пешеходдук өтмөк функциясы эшиктерди 1 метрге ачып, калитка жок учурда жүргүнчүлөрдүн өтүүсүнө шарт түзөт.

Киргизилген башкаруу блогу көптөгөн кошумча аксессуарларды туташтырып, эң керектүү функцияларды орнотууга мүмкүнчүлүк берет.

Электр энергиясы жок учурда приводдо орнотулган ажыраткыч эшиктерди кол менен ачууга шарт түзөт.

Ички күчтүү күчтөнтүлгөн муздатуу системасы менен мотор приводдун 100% жүктөмдүүлүгүн камсыздайт.

Орнотуу

Способы монтажа

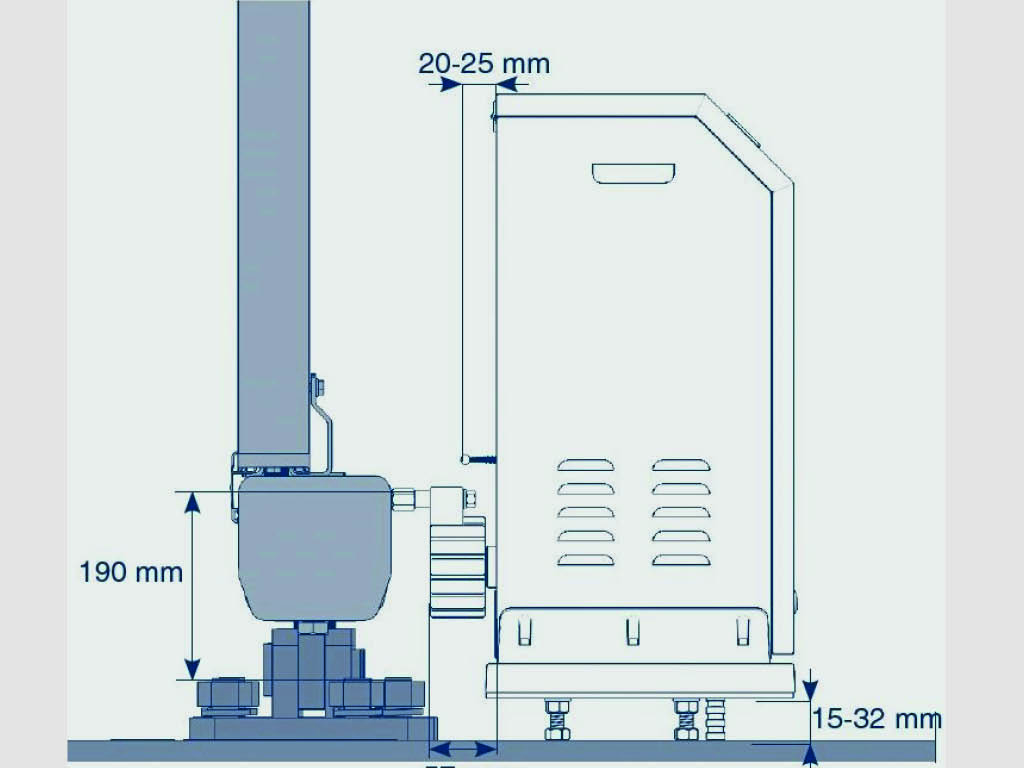

Монтаждоо табакчага орнотулат, ал бетон негизге анкери менен бекитилет.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Автоматиканы монтаждоо, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

SLIDING-3000/5000 монтаждоо жана эксплуатациялоо колдонмосу

PDF

Сервис китеби

PDF

Сертификат

PDF

Габариттик схема

PDF

Кепилдик милдеттенмелери печать

Сатып алучыга приводдун иштөө кепилдиги сатып алынган күндөн тартып 3 жылга берилет. Дилерлер кепилдик мөөнөтүн өзгөртүү укугуна ээ.
