DoorHan кампалык жабдуулар — сапат кепилдиги жана мыкты баада сатып алу

Мобильдүү рампа 3SRM сериясы үч транспорттук каражатты бир убакта жүктөө үчүн колдонулушу мүмкүн. Колдоо катары төрт опордук буттар колдонулат. Рампанын горизонталдык аянтынын үч тарабында эки бөлүктөн турган бурулуш аппарелдер орнотулган, алар рампа менен жүк ташуучу автоунаанын кузову ортосундагы аралыкты жана бийиктик айырмасын компенсациялайт. Рампа боюнча коопсуз жүрүүнү камсыз кылган факторлордун бири — жүктөгүчтүн дөңгөлөктөрү менен ишенимдүү кармашын камсыз кылган бет материалы жана жүктөгүчтүн рампадан чыгып кетишин алдын алган болоттон жасалган тосмо.

Колдонуу чөйрөсү:

Амбар комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Автоунаа кузовуна жеңил жеткиликтүүлүк

Жер бети менен автоунаа кузову ортосундагы автожүктөгүчтүн жеңил кирүүсүн камсыз кылат.

Бир автоунаадан экинчи автоунаага кайра жүктөө

Бир жүк ташуучу автоунаадан экинчи автоунаага товарды түздөн-түз кайра жүктөө мүмкүнчүлүгүн берет.

Үч тараптан жүктөө

Үч жүк ташуучу автоунаа менен бир эле учурда иштөөгө мүмкүндүк берет.

Ар кандай башкаруу варианттары

Ар кандай түрдөгү кыймылдаткычтар менен иштелип чыккан, бул рампаны электр менен камсыздоосуз колдонууга мүмкүнчүлүк түзөт.

Автоунаа кузовуна жеңил жеткиликтүүлүк

Жер бети менен автоунаа кузову ортосундагы автожүктөгүчтүн жеңил кирүүсүн камсыз кылат.

Бир автоунаадан экинчи автоунаага кайра жүктөө

Бир жүк ташуучу автоунаадан экинчи автоунаага товарды түздөн-түз кайра жүктөө мүмкүнчүлүгүн берет.

Үч тараптан жүктөө

Үч жүк ташуучу автоунаа менен бир эле учурда иштөөгө мүмкүндүк берет.

Ар кандай башкаруу варианттары

Комплектация

Негизги конфигурация

Үч тараптан жүктөлүүчү мобилдүү рампа

Техникалык мүнөздөмөлөр

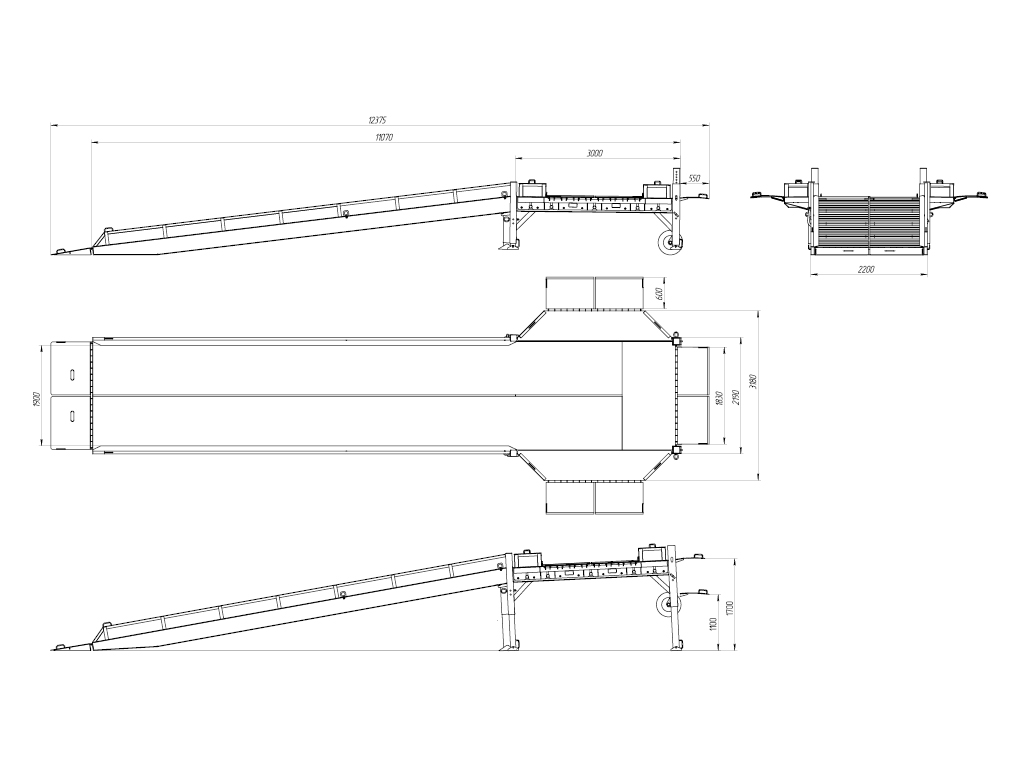

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Параметр

Показатель

Курулуштун узундугу, м

12,375

Курулманын туурасы, м

2,3

Көчмө пандустын жол тилкесинин туурасы, м

1,9

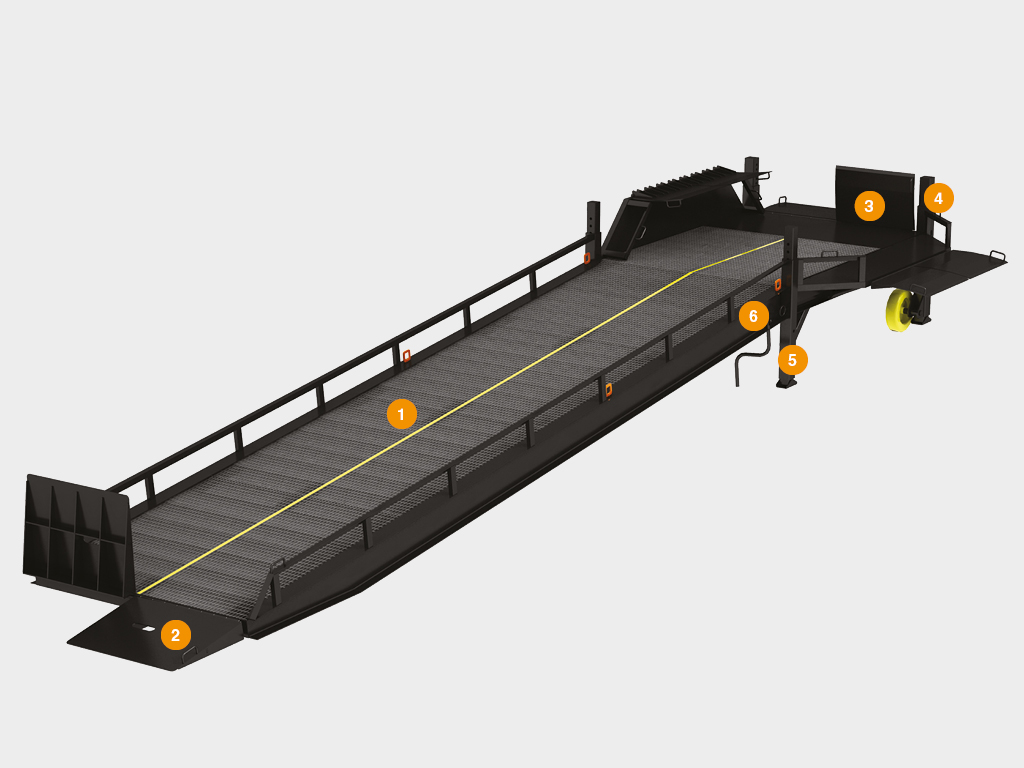

Жүрүүчү бөлүмдүн үстү
Төмөнкү бурулуш аппарели
Жогорку бурулуш аппарели
Алдыңкы опора
Арткы опора
Механикалык кыймылдаткыч

Үч тараптуу жүктөлүүчү мобилдүү рампа

Усл. обозначение, наименование параметра	Расчетная формула
H, мм узундугу	12 375
B, мм туурасы	2 600
b1, мм Жумушчу диапазону, жогору	1 700
b2, мм Жумушчу диапазону, төмөн	1 100

Параметр	Значение	Примечание
Допустимая нагрузка, кг (кН)	7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Заказ боюнча — 6,5
Количество подъемных цилиндров, шт	2	Гидравликалык кыймылдаткычтуу рампа үчүн
Мощность, Вт	1 500	Гидравликалык насостун электр кыймылдаткычы (электр-гидравликалык мобилдүү рампа)
Напряжение питания, В	380
Напряжение питания, В	24	Башкаруу чыңалуусы
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa2
Рабочая жидкость	Төмөн температуралуу май STATOIL Hydraulic 131	Же ушул сыяктуу иштетүүчү суюктуктун аналогу
Продукциянын салмагы, кг	3 891
Диапазон рабочих температур, °С	-30...+50

1. Мобилдүү рампаны иштетүү учурунда аймакта адамдар же бөгөттөгү буюмдар болбошу керек.

2. Аппарелдин автоунаа кузовунун бүтүндөй туурасында туура жайгашканын жана кеминде 250 мм киргенин көзөмөлдөңүз.

3. Жүктүн уруксат берилген салмагынан ашпаңыз. Уруксат берилген жүк — бул жүктөгүчтүн жана айдоочунун жалпы салмагы.

4. Жүктү үстүндө калтырып, мобилдүү рампаны көтөрбөңүз.

5. Иш бүткөн соң, рампаны тез арада иштебеген (токтоп турган) абалга келтириңиз.

6. Жүктөө/түшүрүү учурунда башкаруу блогунун электр камсыздоосун өчүрбөңүз (электр-гидравликалык мобилдүү рампа үчүн).

7. Рампа боюнча жүктөгүчтүн ылдамдыгын ашырбаңыз (5 км/сааттан жогору эмес).

8. Гидравликалык кыймылдаткычтуу мобилдүү рампа үчүн, аппарели автоунаа кузовуна таянбаган рампага жүктөгүчтү айдабаңыз.

9. Иш учурунда WORK баскычы дайыма басылып, башкаруу блогунда борбордук өчүргүч күйгүзүлгөнүн көзөмөлдөңүз. Болбосо, гидравликалык насос бузулушу мүмкүн (электр-гидравликалык мобилдүү рампа үчүн).

10. Колдонуудан мурун маятниктин транспорттук бекемдөөчү элементин алыңыз. Назар салгыла! Жүктөө/түшүрүү учурунда автоунаа кузовуна таянган гидравликалык кыймылдаткычтуу рампа автоунаанын деңгээлин автоматтык түрдө көзөмөлдөйт. Кузовго таянбаган рампаларда бул милдетти аппарелдер аткарат (аппарелдин горизонталдык деңгээлден уруксат берилген айырмасы ±100 мм).

11. DoorHan мобилдүү рампалары надувдуу дөңгөлөктүү жүктөгүчтөр менен гана колдонууга арналган. Жогорку чекиттик жүктөмү бар полиуретан дөңгөлөктүү гидравликалык тележкаларды жана жүктөгүчтөрдү колдонуу тыюу салынат.

Кошумча сүрөттөмө печать

DoorHan концерни жүктөрдү жүк ташуучу транспортко гидравликалык көтөрүүчү кран же узундугу кеминде 2 м болгон вилка кармагычтуу автожүктөгүч аркылуу жүктөйт. Кардар же орнотуучу да жүктөрдү жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Кран же башка көтөрүүчү каражат колдонулганда, тиешелүү көтөрүүчү кубаттуулуктагы стропторду колдонуу сунушталат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Үч тараптан жүктөлүүчү мобилдүү рампа

PDF

Мобилдүү рампаны башкаруу блогу MRCU

PDF

«Мобилдүү рампа» тейлөө китеби

PDF

Коопсуздук сертификаты (кайра жүктөөчү жабдуулар)

PDF

Коопсуздук сертификаты (кайра жүктөө системдеринин башкаруу блоктору)

PDF

Коопсуздук сертификаты № 151299202

PDF

Үч тараптан жүктөлүүчү мобилдүү рампага паспорт

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин үч тараптуу жүктөлүүчү мобилдүү рампасынын иштөө жөндөмдүүлүгүнө сатуу күнүнөн тартып бөлүштүрүү тармагы үчүн 1 жыл, дилердик заказдар үчүн 2 жылдык кепилдик берилет.

Комплектация

Негизги конфигурация

Үч тараптан жүктөлүүчү мобилдүү рампа

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Курулуштун узундугу, м

12,375

Курулманын туурасы, м

2,3

Көчмө пандустын жол тилкесинин туурасы, м

1,9

Дизайн

Жүрүүчү бөлүмдүн үстү
Төмөнкү бурулуш аппарели
Жогорку бурулуш аппарели
Алдыңкы опора
Арткы опора
Механикалык кыймылдаткыч

Стандарттуу дизайн чечимдери

Үч тараптуу жүктөлүүчү мобилдүү рампа

Усл. обозначение, наименование параметра	Расчетная формула
H, мм узундугу	12 375
B, мм туурасы	2 600
b1, мм Жумушчу диапазону, жогору	1 700
b2, мм Жумушчу диапазону, төмөн	1 100

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Допустимая нагрузка, кг (кН)	7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Заказ боюнча — 6,5
Количество подъемных цилиндров, шт	2	Гидравликалык кыймылдаткычтуу рампа үчүн
Мощность, Вт	1 500	Гидравликалык насостун электр кыймылдаткычы (электр-гидравликалык мобилдүү рампа)
Напряжение питания, В	380
Напряжение питания, В	24	Башкаруу чыңалуусы
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa2
Рабочая жидкость	Төмөн температуралуу май STATOIL Hydraulic 131	Же ушул сыяктуу иштетүүчү суюктуктун аналогу
Продукциянын салмагы, кг	3 891
Диапазон рабочих температур, °С	-30...+50

Продукциянын иштөө шарттары

1. Мобилдүү рампаны иштетүү учурунда аймакта адамдар же бөгөттөгү буюмдар болбошу керек.

4. Жүктү үстүндө калтырып, мобилдүү рампаны көтөрбөңүз.

5. Иш бүткөн соң, рампаны тез арада иштебеген (токтоп турган) абалга келтириңиз.

7. Рампа боюнча жүктөгүчтүн ылдамдыгын ашырбаңыз (5 км/сааттан жогору эмес).

Кошумча сүрөттөмө

Кепилдик милдеттенмелери

Документация

Нускамалар

Үч тараптан жүктөлүүчү мобилдүү рампа

PDF

Мобилдүү рампаны башкаруу блогу MRCU

PDF

«Мобилдүү рампа» тейлөө китеби

PDF

Паспорттор жана сертификаттар

Коопсуздук сертификаты (кайра жүктөөчү жабдуулар)

PDF

Коопсуздук сертификаты (кайра жүктөө системдеринин башкаруу блоктору)

PDF

Коопсуздук сертификаты № 151299202

PDF

Үч тараптан жүктөлүүчү мобилдүү рампага паспорт

PDF
