BARRIER-PRO жана BARRIER-PRO-RPD серияларындагы шлагбаумдар — орто жана жогорку өткөрүмдүүлүктөгү тосулган аймактарга жана корголгон объектилерге (өнөр жай, кампалар, соода жана офис аймактары, авто токтоочу жайлар ж.б.) унаа кирүүсүн жөнгө салууга ылайыкталган заманбап чечим. Атырылган тилкелердин узундугуна жараша шлагбаумдар 3төн 6 метрге чейинки өткөрүүчү жолду тосууга мүмкүнчүлүк берет. Киргизилген PCB-SL же PCB-SL PRO башкаруу блоктору аркылуу бул шлагбаумдарды каалаган кирүү-чыгууну көзөмөлдөө жана башкаруу системасына (СКУД) интеграциялоо мүмкүн. Төмөнкү температура шарттарында колдонуу үчүн Heater жылытуучу плитаны орнотуу сунушталат, ал иштөө температурасынын диапазонун -55°С ден +50°С ге чейин кеңейтет.

Зона применения:

Автоунаа токтоочу жайлар

Төлөмдүү жана акысыз автоунаа токтоочу жайларга кирүү-чыгуу иштерин уюштуруу.

Бизнес-борборлор жана офистик имараттар

Автоунаа токтоочу жайлардын аймактарын бөлүү, кызматкерлер жана коноктор үчүн кирүү контролун камсыз кылуу.

Складдар жана өндүрүштүк объектилер

Жүк жана жеңил унаа агымдарын коопсуздук менен башкаруу жана уюштуруу.

Жеке менчик аймактар

Жеке үйлөрдүн жана коттедждердин аймагына кирүүнү коргоо.

Муниципалдык объектилер

Административдик имараттарга кирүүнү көзөмөлдөө. Мектептердин жана ооруканалардын короолорунун сыяктуу жабык аймактарга кирүү-чыгуу эрежелерин жөнгө салуу.

монтаж менен заказ берүү

Артыкчылыктар

Эксплуатациянын коопсуздугу

Жаңы дизайндагы светодиоддук лампа шлагбаумдун коопсуз иштешин камсыз кылат.

Ар кандай автоунаа токтоочу жай системалары менен шайкештик

Көп функционалдуу башкаруу блогу көптөгөн аксессуарларды туташтырууга мүмкүнчүлүк берип, аны ар кандай автоунаа токтоочу жай системаларынын курамында колдонууга шарт түзөт.

Узагыраак кызмат мөөнөтү

Шлагбаум корпусунун цинк каптоосу агрессивдүү чөйрөгө болгон максималдуу туруктуулукту камсыз кылат.

Кол менен башкаруу

Өзгөчө расцепление механизми электр энергиясы жок учурда стрелканы кол менен көтөрүп түшүрүүгө мүмкүнчүлүк берет.

Эксплуатациянын коопсуздугу

Жаңы дизайндагы светодиоддук лампа шлагбаумдун коопсуз иштешин камсыз кылат.

Ар кандай автоунаа токтоочу жай системалары менен шайкештик

Узагыраак кызмат мөөнөтү

Шлагбаум корпусунун цинк каптоосу агрессивдүү чөйрөгө болгон максималдуу туруктуулукту камсыз кылат.

Кол менен башкаруу

Дизайн

Таблица

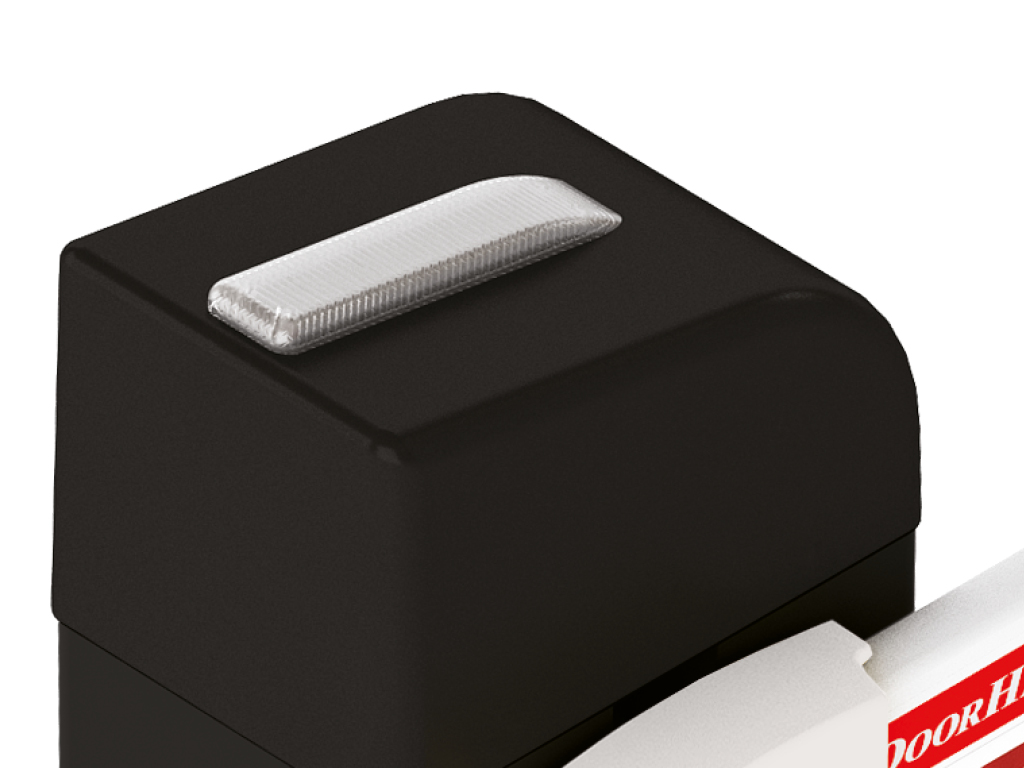

Светодиоддук сигналдык лампа

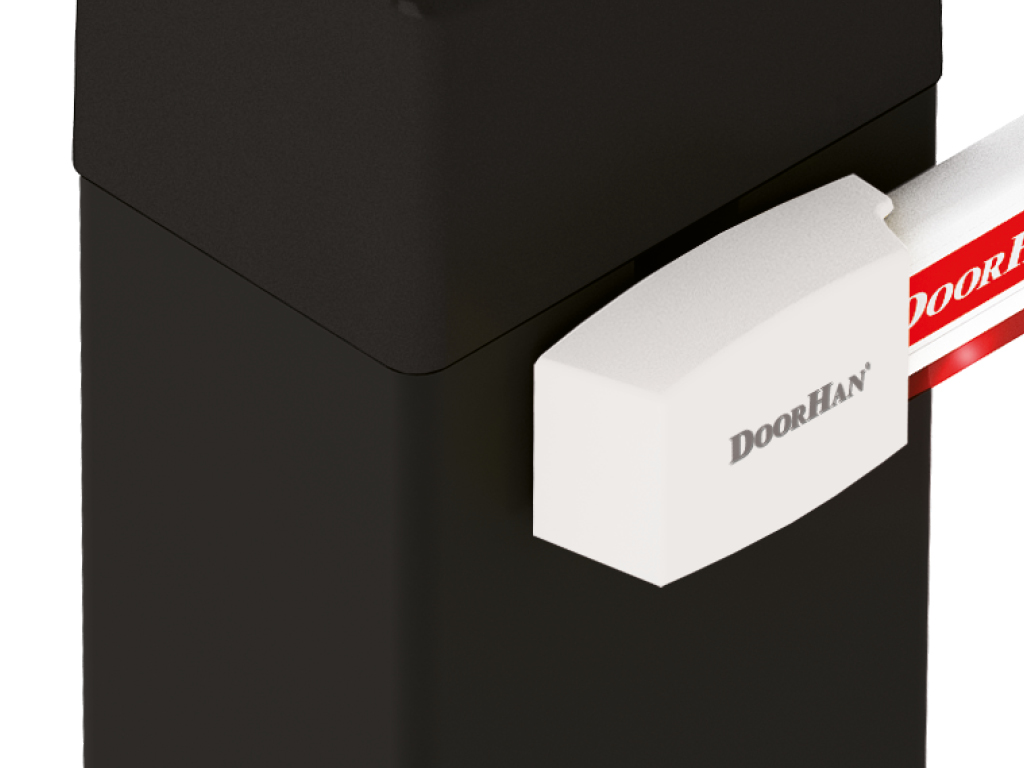

Стрелканы бекитүү бөлүгү

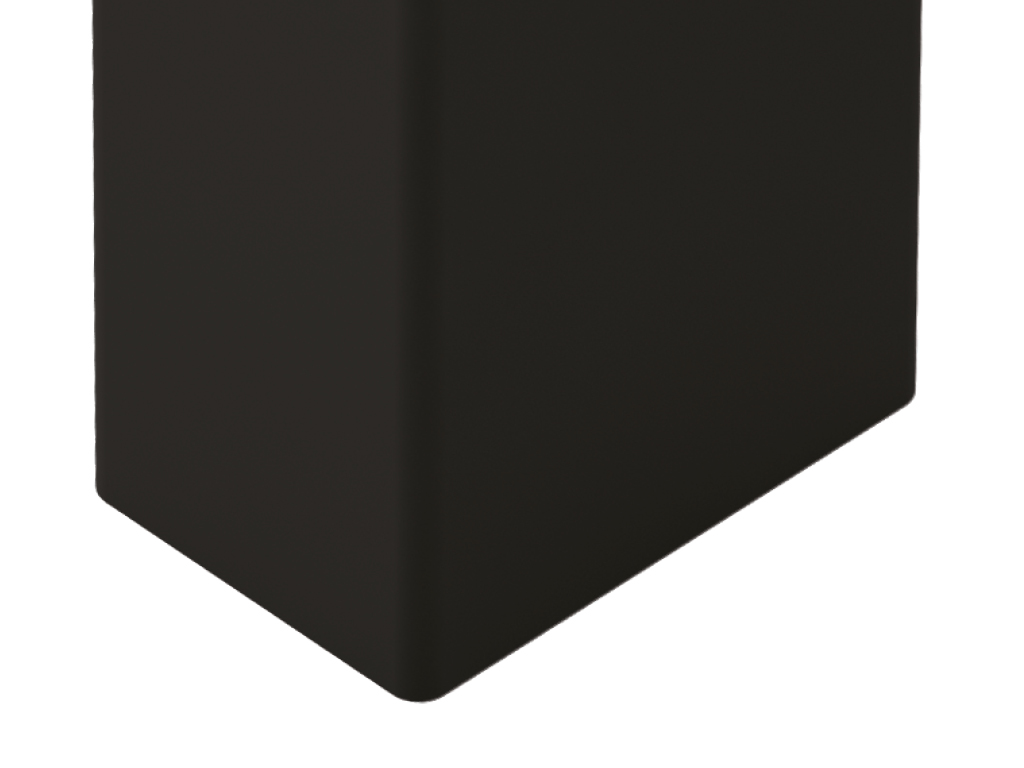

1,5 мм калыңдыктагы болот табактан жасалган стойка

Комплектация

Базовая комплектация

Дополнительная комплектация

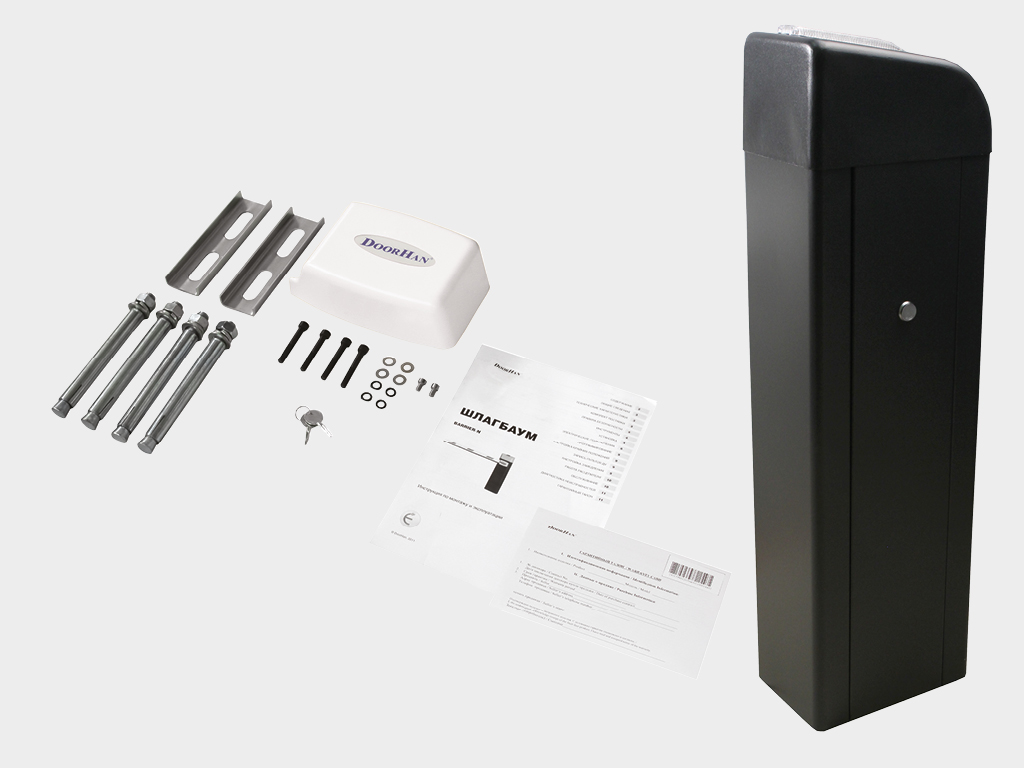

Башкаруу блогyн кошкон шлагбаумдун устуну, монтаждоо элементтери, жазыгыч.

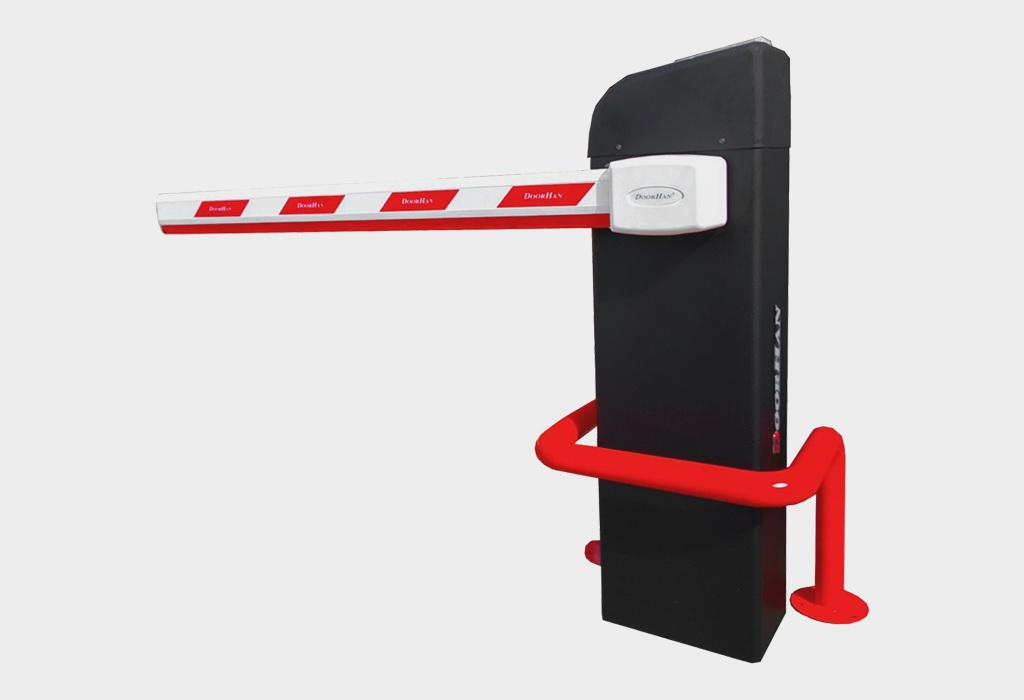

BR-PROTECT шлагбаум үчүн коргоочу тосмо.

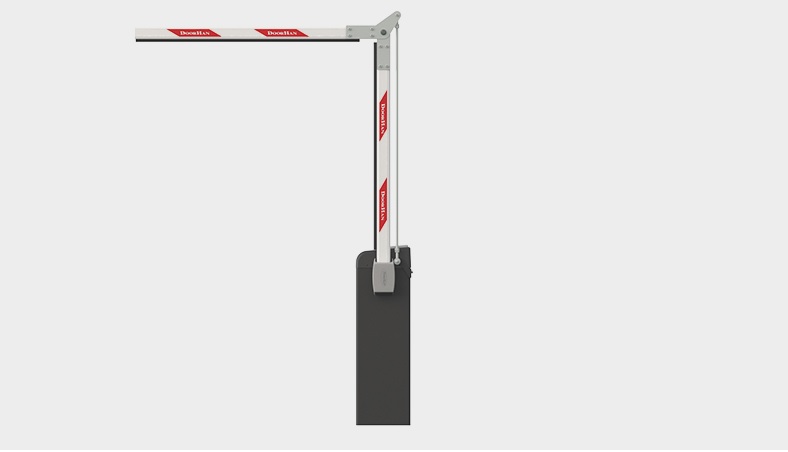

FOLDINGKIT бүктөлүүчү жебени бекитүү комплекти.

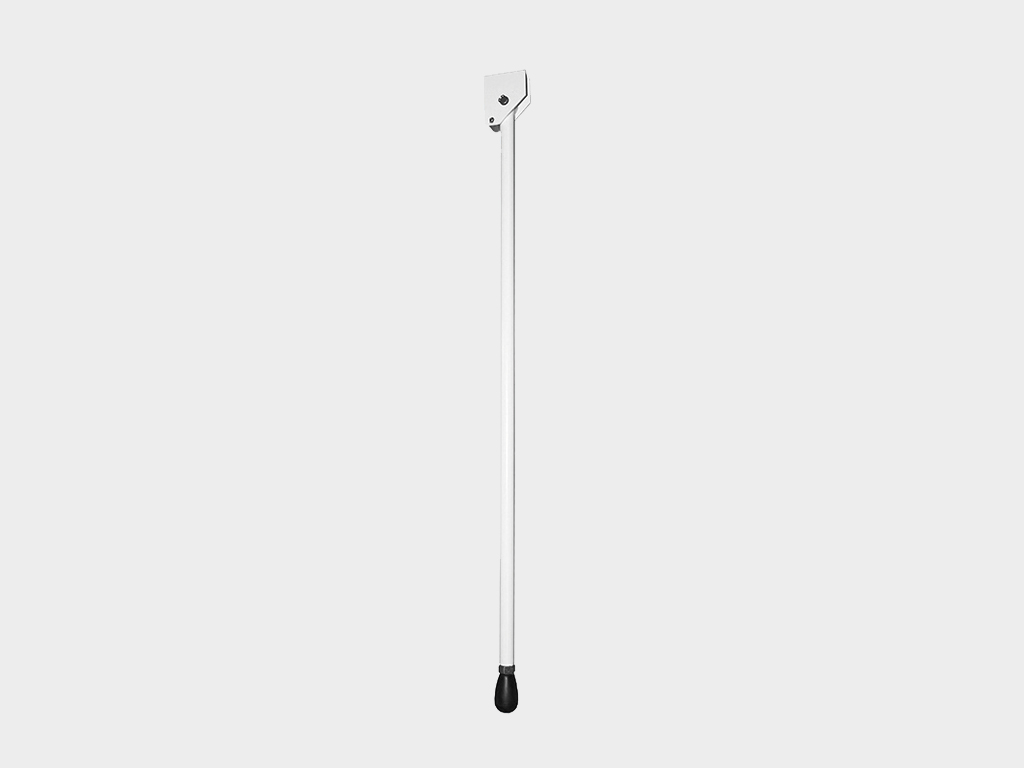

Шлагбаум жебесинин учунa орнотулуучу шарнирдик таяныч.

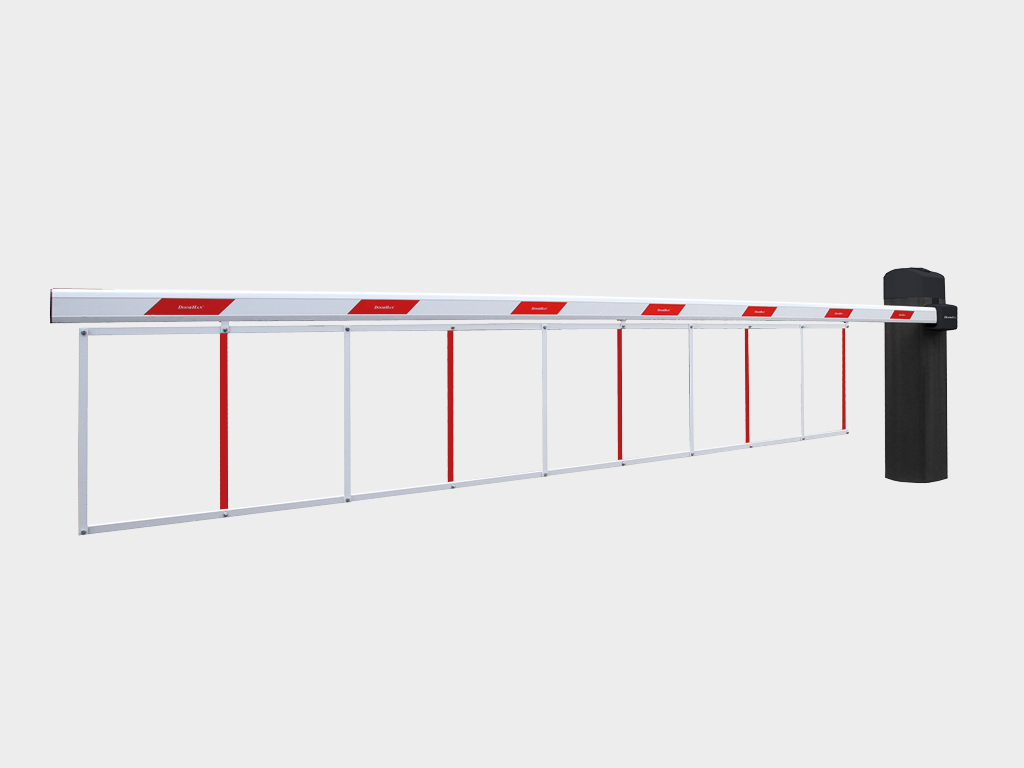

Тик бурчтуу жебеге арналган юбка комплекти.

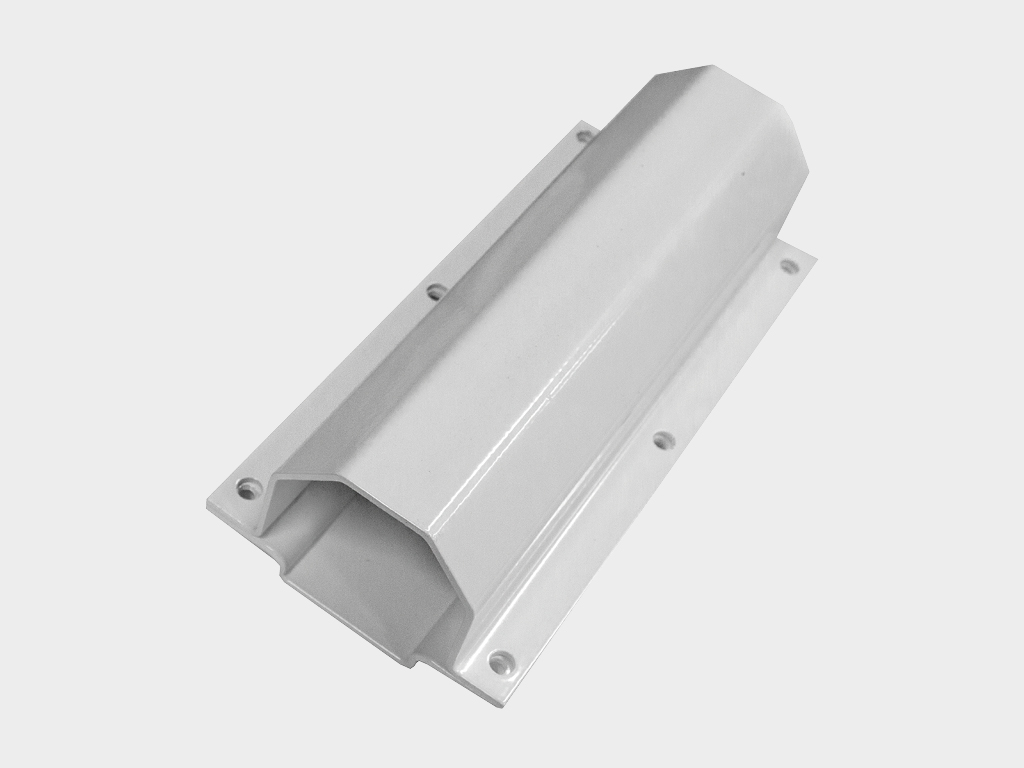

Шлагбаумдун тегерек жебесин бекитүү комплекти.

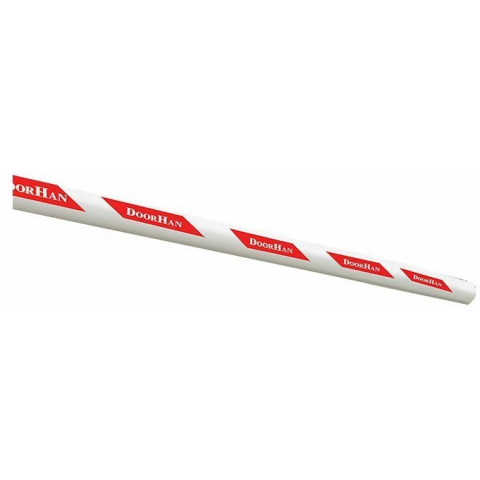

Узундугу 4 метр болгон тегерек BOOM-TOLL жебеси TOLL жана BARRIER-PRO-RPD шлагбаумдары үчүн DHBR-00-10 жебе бекиткичи менен биргеликте колдонулат.

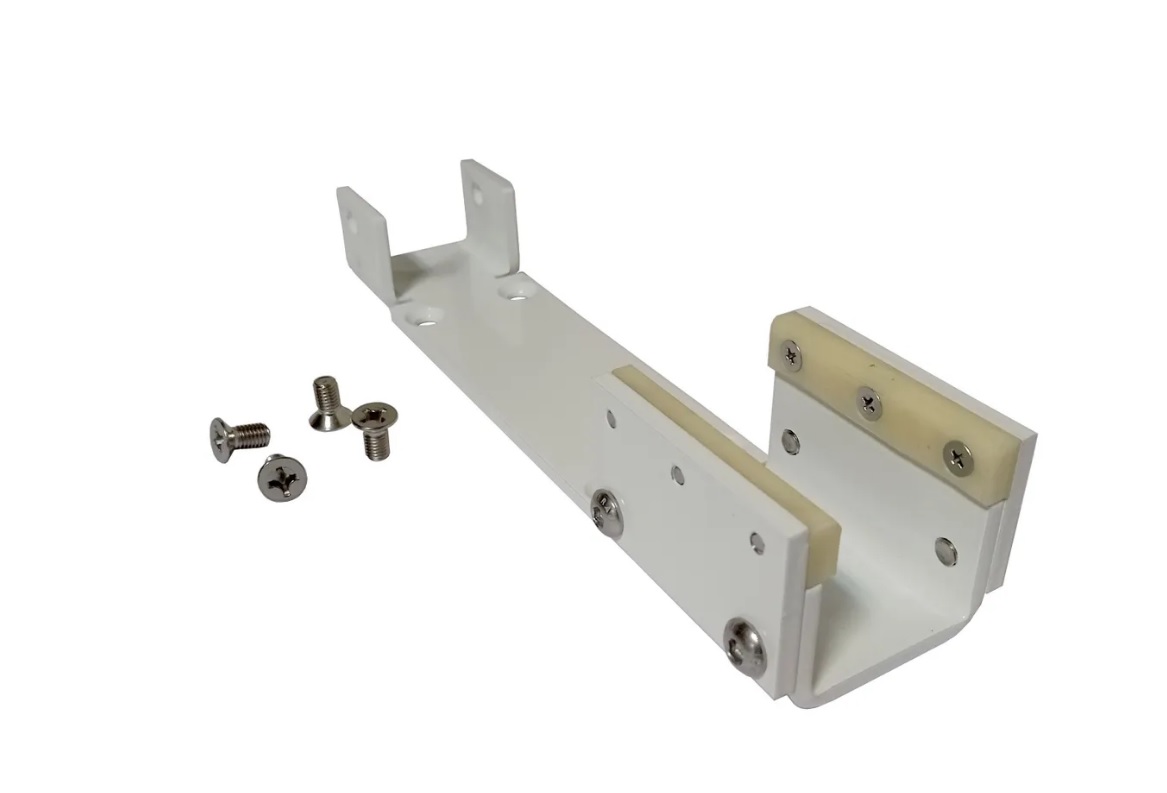

Бул жебе бекиткичи 4 метрлик BOOM-TOLL жебесин BARRIER-PRO-RPD шлагбаумуна орнотуу үчүн колдонулат.

WI-FI модулу – (NO башкаруу сигналы чыгаруу) функциясы бар зымсыз башкаруу үчүн арналган.

GSM модулу – уюлдук телефондон сигнал кабыл алуу жана электропривод же шлагбаумду иштетүү үчүн башкаруу буйругун берүү үчүн арналган.

TRANSMITTER 2-PRO-BLACK пульту – эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту – төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту – төрт автоматтык түзмөктү алыстан башкаруу үчүн.

COMMAND-433 зымсыз башкаруу баскычы – эки автоматтык түзмөктү алыстан башкаруу үчүн. Пультту автоунаанын күн калканына же дубалга бекитүүгө ылайыктуу кронштейн менен жабдылган.

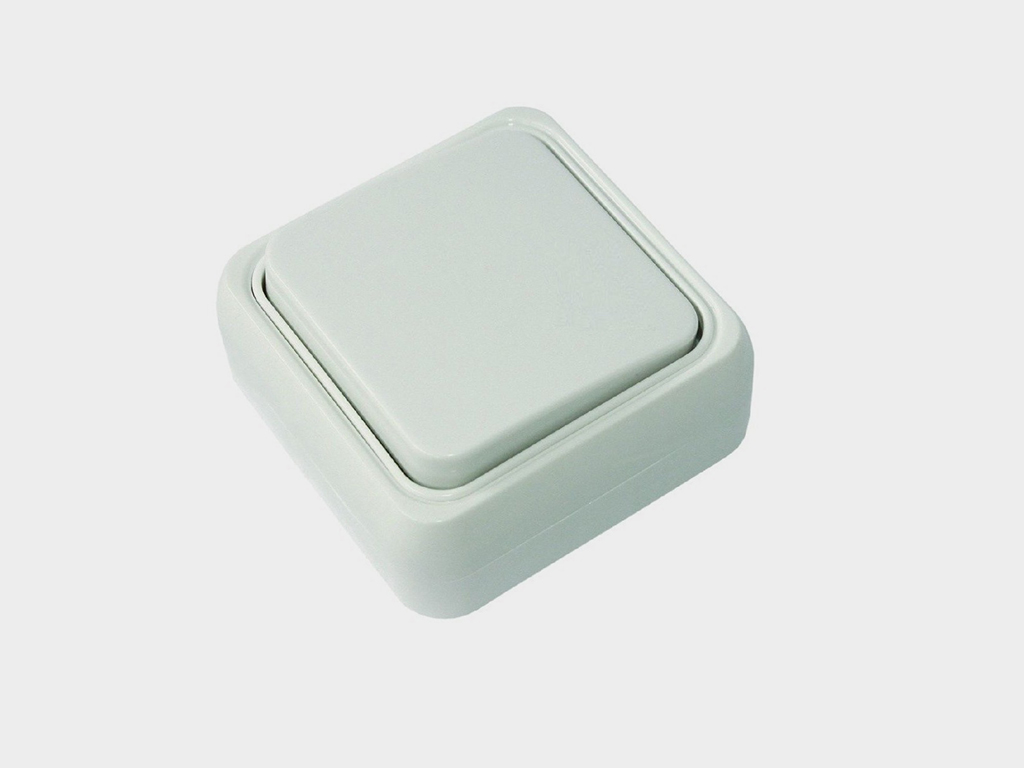

SWITCH кайтарма механизми бар клавиштик өчүргүч – приводду башкаруу блогуна башкаруу буйругун берүү үчүн.

KEYPAD коддук клавиатурасы – DoorHan'дын орнотулган же тышкы кабылдагычы бар дарбаза электроприводун алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскычы – ачкычты буруу жолу менен автоматтык системанын башкаруу блогуна буйрук берүү үчүн.

KEYCODE вандалдан корголгон коддук клавиатура – автоматтык түзмөктү башкаруу үчүн, ошондой эле тышкы клавиштик панель же прокси-карталарды окуу түзмөгү катары колдонсо болот

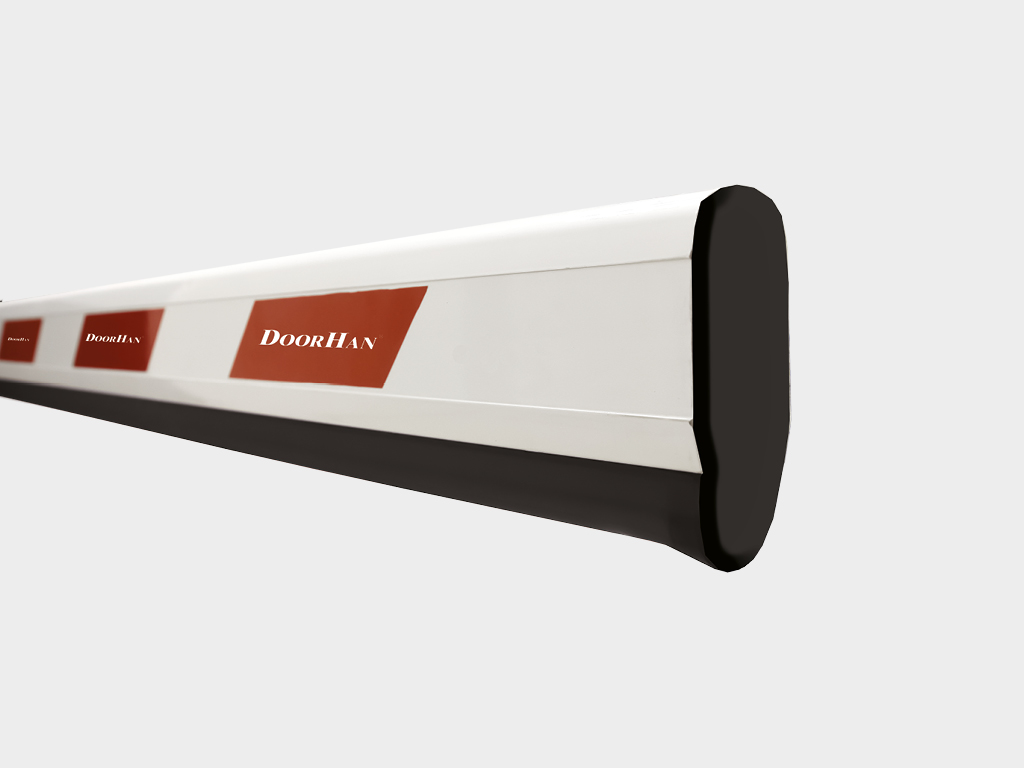

Тик бурчтуу жебе – узундугу 3 мден 6 мге чейин.

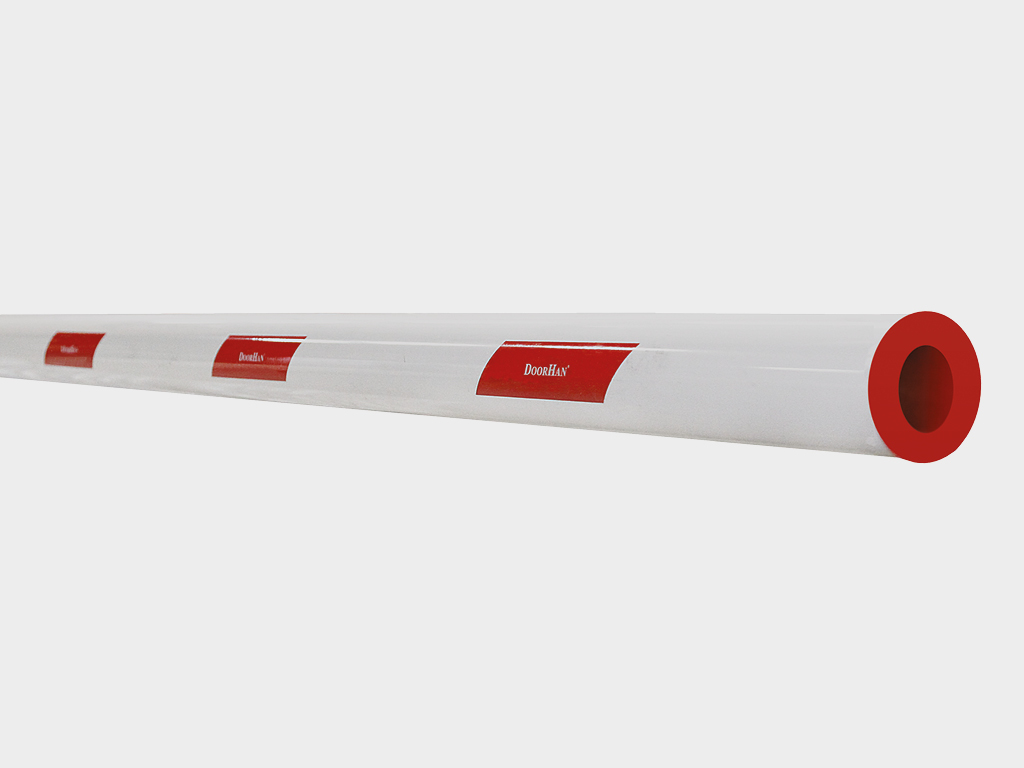

Тегерек жебе – узундугу 3 мден 6 мге чейин (узундугу 1 м кадам менен, диаметри 85 мм, алюминий калыңдыгы 1,9 мм).

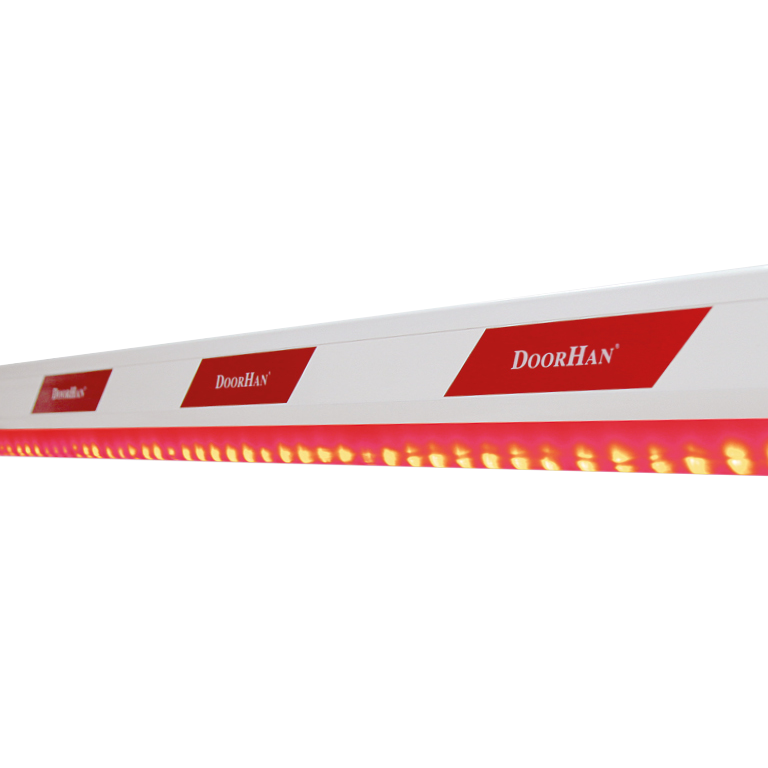

Подсветкасы бар тик бурчтуу жебе – узундугу 3 мден 6 мге чейин (узундугу 1 м кадам менен).

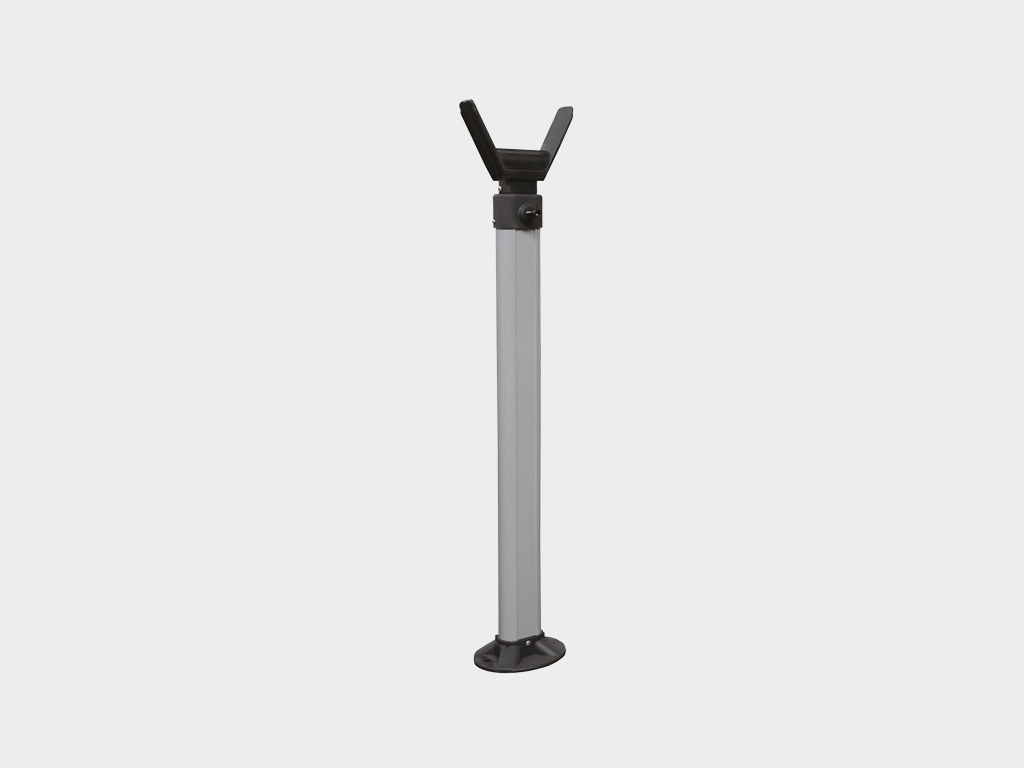

Бийиктиги жөнгө салынуучу шлагбаум жебесинин кабылдагычы.

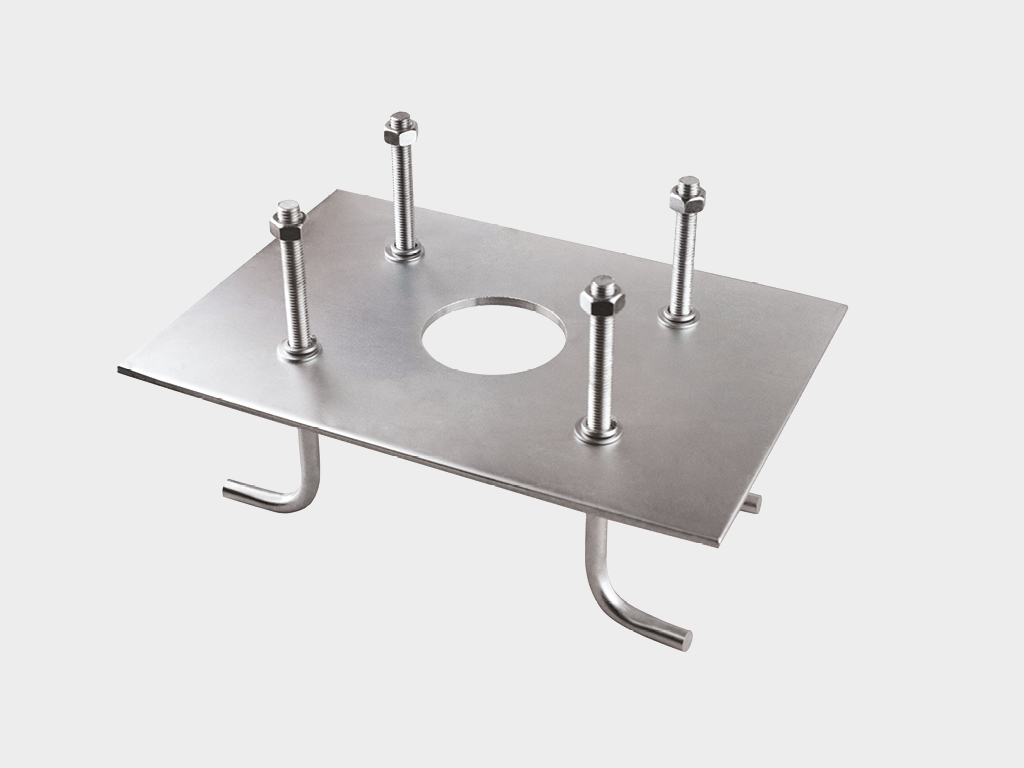

Бетон куюу үчүн монтаждык негиз.

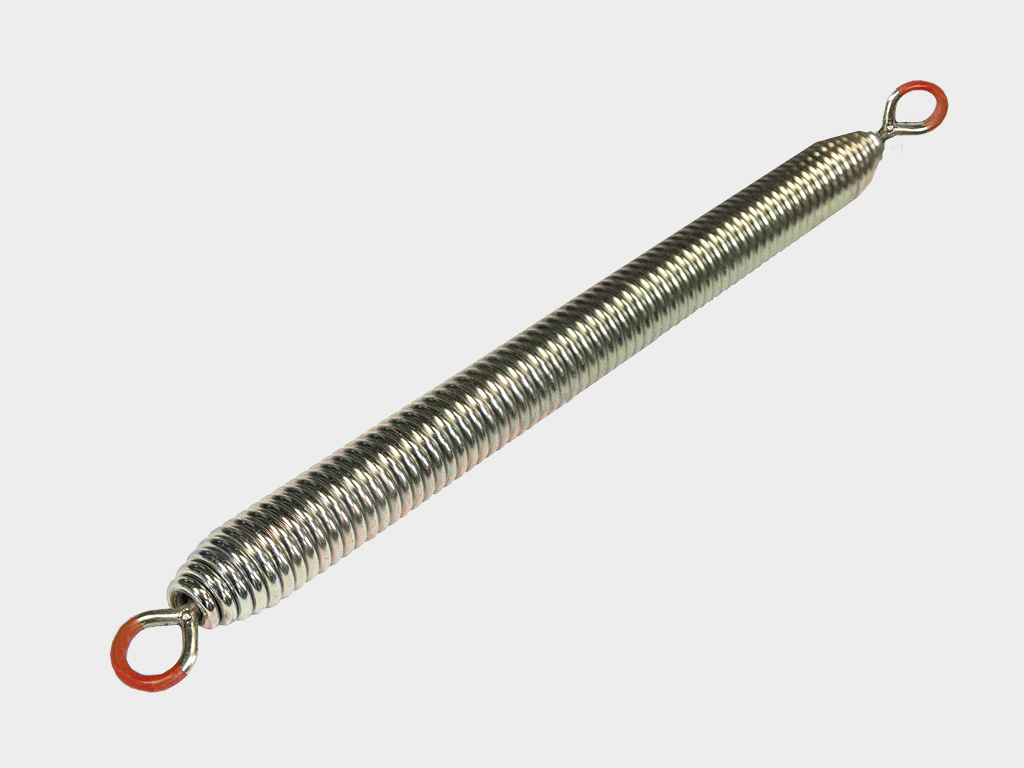

BR-11PRO балансировкалоочу пружинасы.

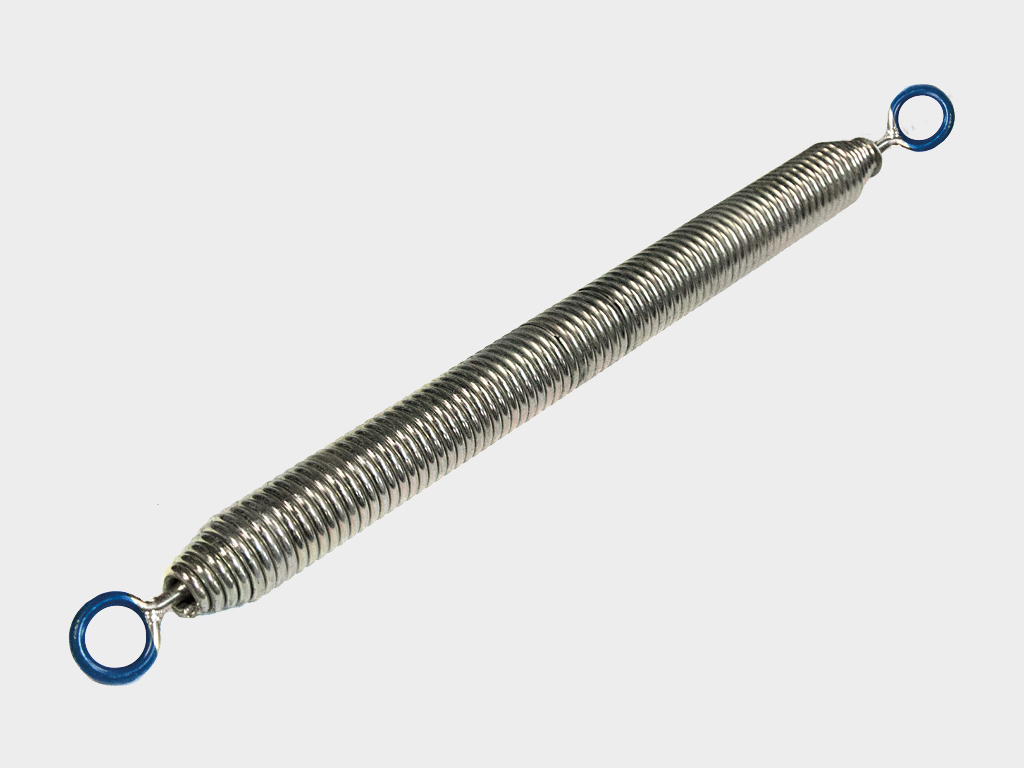

BR-13PRO балансировкалоочу пружинасы.

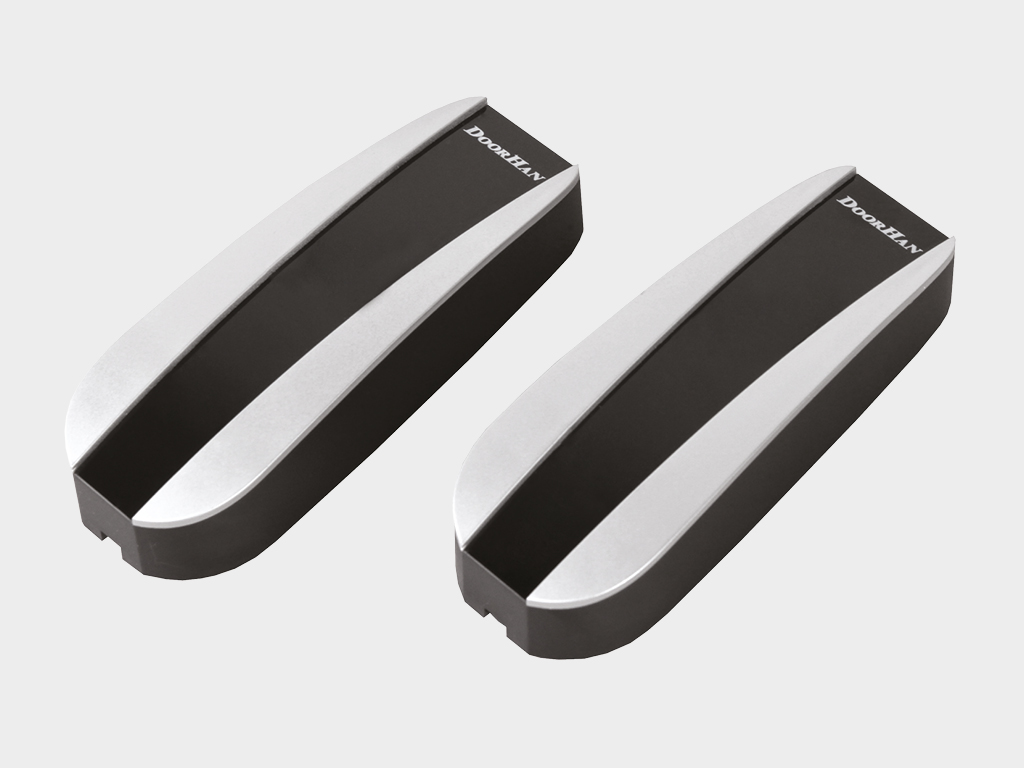

PHOTOCELL-N коопсуздук фотоэлементтери – инфракызыл берүүчү жана кабыл алуучудан турат.

PHOTOCELL-PRO зымсыз коопсуздук фотоэлементтери – симметриясыз ачылыштар үчүн айлануучу платасы менен, инфракызыл берүүчү жана кабыл алуучудан турат.

SIRENA сиренасы – дарбазанын кыймылы жөнүндө үн менен кабарлоо үчүн.

HEATER жылыткычы – төмөн температура шартында дарбаза жана шлагбаум электроприводдорун жылытуу үчүн.

DHRE-1 – DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн тышкы радиоприемник.

LAMP-PRO антеннасы бар LED сигналдык лампа – дарбазанын кыймылы жөнүндө кабарлоо үчүн.

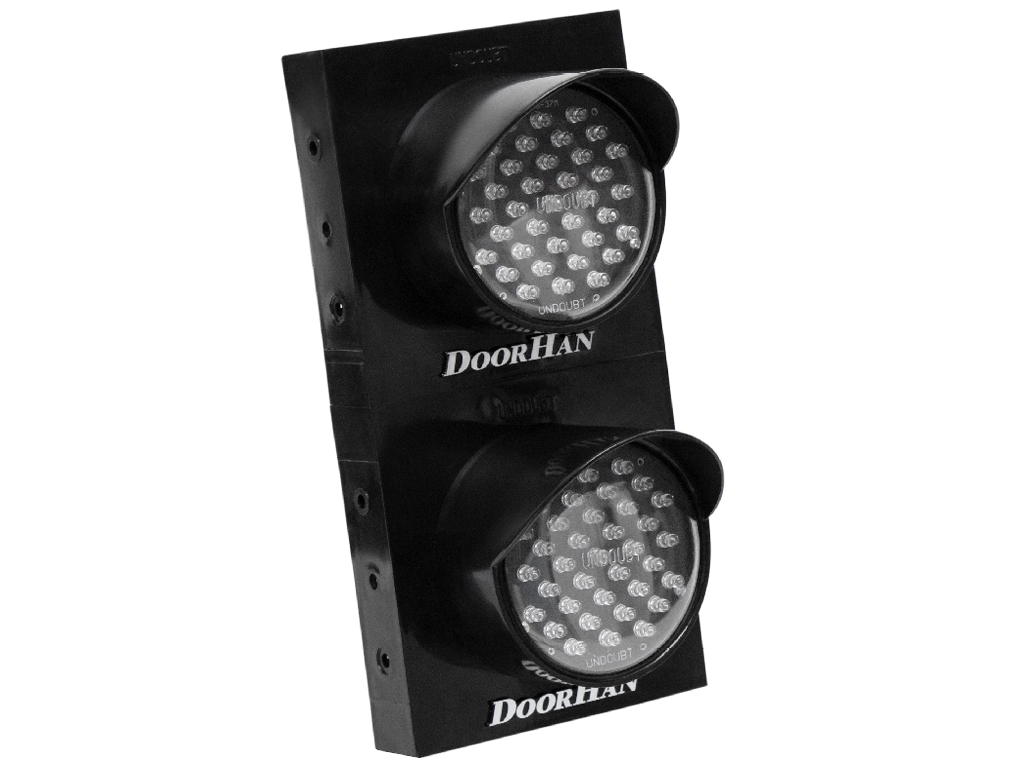

TL-LED светофору – жетүүнү чектөөчү автоматтык түзмөктөрдү коопсуз колдонуу үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары – 2021-жылдан баштап чыгарылган бардык DoorHan автоматикасын алыстан башкаруу үчүн. Радиоприемник эс тутумунда эки ячейка ээлейт. Бул пульттар аркылуу бир учурда же өз-өзүнчө беш/он беш түзмөктү башкарууга болот.

Техникалык мүнөздөмөлөр

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

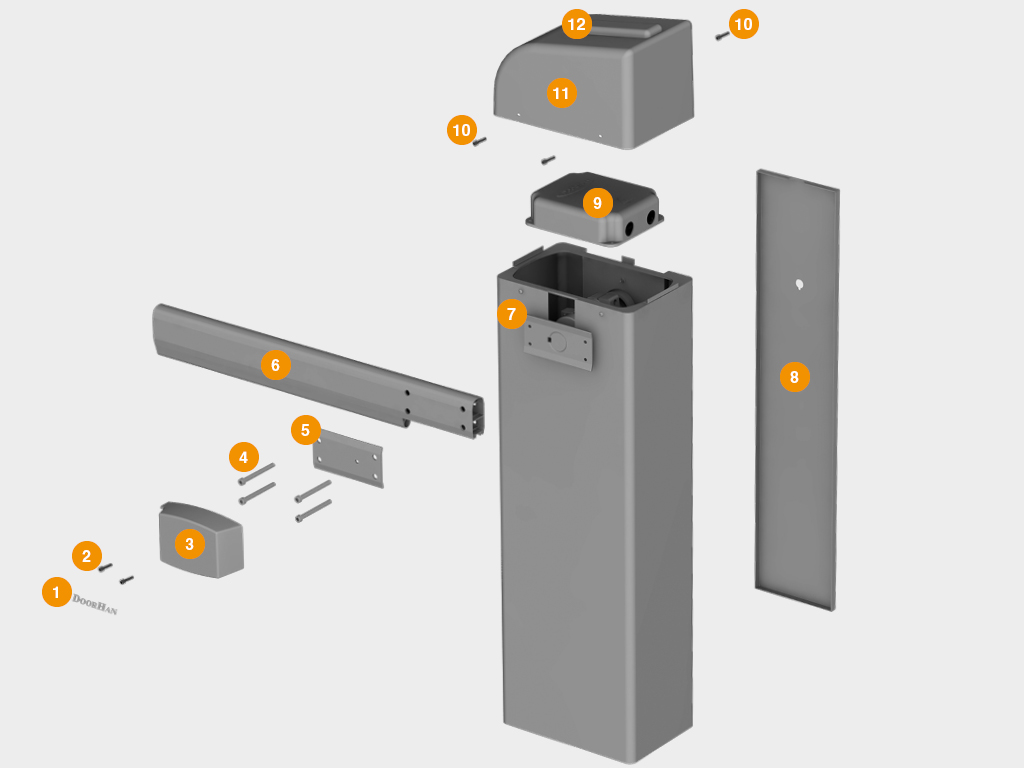

Стрелканын кожухуна орнотулган логотип
Ички алты бурчтук баштуу болттор
Стрелканын кожуху
Ички алты бурчтук баштуу болттор
Стрелканы бекитүү пластинасы
4дөн 6 метрге чейинки стрела (кошумча)
Шлагбаум стойкасы
Жаак капкагы
Башкаруу блогу
Ички алты бурчтук баштуу болттор
Корпустун үстүңкү капкагы
Светодиоддук лампа

Параметр	Значение	Примечание
Длина стрелы, м	3 ; 4 ; 5; 6	* BARRIER-PRO-RPD
Напряжение питания, В	220–240
Мощность, Вт	300
Диапазон рабочих температур, °С	-40...+55
Максимальное время открывания/закрывания, сек	6/2 *	* BARRIER-PRO-RPD
Класс защиты IP	54
Интенсивность использования, %	70 (t = 20 °С температурасында)

1. Жебе кыймыл учурунда бөтөн нерселерге тийбеши керек жана аба электр берүү линиясынан кеминде 2 метр аралыкта өтүшү зарыл.

2. Таяныч бетон куюлган бетке орнотулат.

3. Бетон куюунун тереңдиги жер кыртышынын түрүнө жана топурактын тоңуу тереңдигине жараша аныкталат.

4. Орнотуу жеринде түтүктөр жана электр кабелдери болбошу керек.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенопласт, картон куту
Длина, мм	1 200
Ширина, мм	390
Высота, мм	295

Кошумча сүрөттөмө печать

Жаңы үлгүдөгү светодиоддук лампа шлагбаум иштеп жаткан учурда коопсуздукту камсыз кылуу үчүн кызмат кылат.

Көп функциялуу башкаруу блогу ар түрдүү аксессуарларды туташтырууга мүмкүндүк берет, бул аны каалаган парковка системасынын курамында колдонууга шарт түзөт.

Шлагбаумдун корпусунун цинктелиши аны агрессивдүү сырткы чөйрөгө максималдуу туруктуулук менен камсыздайт.

Атайын ажыратуу механизми электр энергиясы жок учурда жебени кол менен көтөрүп-түшүрүүгө мүмкүндүк берет.

Орнотуу

Способы монтажа

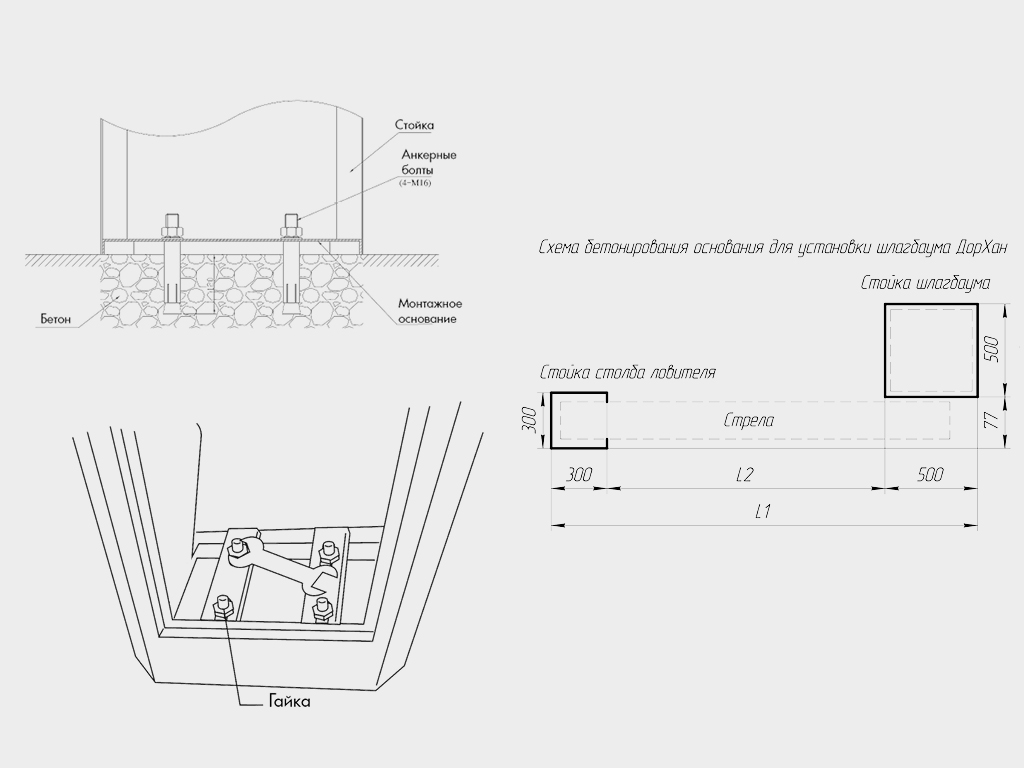

Анкердик болттор менен бетондо орнотулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу жана эксплуатациялоо боюнча колдонмо

PDF

Автоматика орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

PCB-SL башкаруу блогу боюнча нускамалар

PDF

PCB-SL PRO башкаруу блогу боюнча нускамалар

PDF

BARRIER-PRO-RPD шлагбаумуна 4 м узундуктагы тегерек жебени орнотуу боюнча нускамалар

PDF

Сыйкырчылыкка ылайык келүү декларациясы

PDF

Паспорт

PDF

Сервис китеби

PDF

Габариттик чийме

PDF

Кепилдик милдеттенмелери печать

Кардарга шлагбаумдун иштөө мүмкүнчүлүгүнө DoorHan концернинен сатып алынган күндөн тартып 3 жылдык кепилдик берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
