Өрттөн коргоочу шторолор EI 60 өрт каршылык чегине ээ

Өрттөн коргоочу штора — өрттүн жайылышынан имараттарды коргоо жана өрт учурунда адамдардын коопсуз эвакуациясын камсыздоо үчүн атайын өндүрүлгөн изделие. Кремний кумунан токулган кездеме жана кремний кумунан жасалган көп катмарлуу матадан турган полотносу изделиенин кырсыктык абалда ишенимдүүлүгүн камсыздайт. Өндүрүштүк жана кампалык имараттарда, паркингдерде, турак жайларда, спорттук-боймоктук жана соода комплекстеринде орнотулат.
Зона применения:
Өндүрүш объекттери
Индустриалдык парктар, заводдор, фабрикалар, энергетика жана нефть-газ объекттери, электр станциялары, машина куруу ишканалары, өндүрүштүк комплекс, жыгач иштетүүчү өндүрүштөр, механикалык цехтер, тамак-аш өндүрүшүнүн цехтери.
Логистикалык борборлор
Таратуу жана транспорттук-логистикалык борборлор, индустриалдык жана логистикалык парктар, технопарктар.
Кампа имараттары
Кампа комплекстери жана имараттар, китеп сактоочу жайлар, музей фонддорунун сактоочу жайлары, архивдер.
Технологиялык бөлмөлөр
Котельдик, насос станциялары, лабораториялык бөлмөлөр, ремонттук цехтер, устаканалар.
Айыл чарба ишканалары
Агроөндүрүштүк, мал чарба, балык кайра иштетүү комплексери, канаттуулук фабрикалары, мал азык сактоочу жайлар, буудай сактоочу жайлар, жер семирткичтер, пестициддер жана агрохимиялык каражаттар сактоочу кампалар.
Транспорт инфраструктурасы объекттери
Транспорттук жана ремонттук деполор, аэропорттор, тик учак аянтчалары, темир жол вокзалдары, автовокзалдар, автоунаа токтоочу жайлар, гараждар, автоунаа ремонттук устаканалар.
Жарандык маанидеги имараттар
Турак комплекстер, паркингдер, көргөзмө жана соода борборлору.
Социалдык объекттер
Театрлар, мектептер, кинотеатрлар, концерт залдары, музейлер, китепканалар, циркдер, спорт комплексери, стадиондор, муз сарайлары, дене тарбия-сауыктыруучу комплексери.
Артыкчылыктар
Металл бөлүктөрүнүн датка туруштук берүү жөндөмдүүлүгү
Металлоконструкциялар коррозияга туруктуу цинктелген болоттон жасалат, ошондой эле кошумча боёк колдонулушу мүмкүн.
Өрттөн коргоочу кездеме
Полотно материалдары жогорку жылуулук изоляциялык касиеттерге ээ болуп, имаратты оттон жана жылуулук нурлануудан ишенимдүү коргоону камсыздайт.
Өрт коопсуздугу боюнча жогорку талаптарга жооп берген имараттарды ишенимдүү коргоо
Өрттөн коргоочу бөлүктөрдү бөлүү үчүн арналган жана булардын салмагы аналогиялуу аянттагы эшик жана дарбазалардын полотнолоруна салыштырмалуу аз.
Ачылышты так жаап туруусу
Стальдан жасалган атайын ийилген профильдерден турган багыттоочтор полотнолор менен проемдун ортосунда боштук болушун жокко чыгарат. Полотнодо орнотулган роликтер багыттоочтордо кыймылдаганда полотнонун туруктуу абалда болушун камсыздайт. Тежөөчү штордун бирдей ылдамдыкта түшүшү үчүн колдонулат. Полотно түшүрүлгөндө ал проемдун бетине тыгыз жабышат.
Өндүрүштүн минималдуу мөөнөттөрү
Өрттөн коргоочу эшиктердин бардык комплекттерин концерндун Москва шаарындагы өз заводунда чыгарышат, бул продукцияны өндүрүү мөөнөттөрүнүн оптималдуу болушун камсыздайт.
Кымбаттууну тез эсептөө
Биз заказчынын жеке өлчөмдөрү боюнча жасалган буюмдун баасын ыкчам түрдө алдын ала эсептеп беребиз.
ЕАЭБ өлкөлөрүнө жеткирүү
Ири дилердик тармак жана өнүккөн логистика Евразия экономикалык биримдигине мүчө өлкөлөргө буюмдарды минималдуу мөөнөттө жеткирүүгө мүмкүндүк берет.
ISO 9001 сертификаты
DoorHan МКнын бардык заводдору жыл сайын сапатты башкаруу боюнча ыктыярдуу сертификаттадан өтөт.
Металл бөлүктөрүнүн датка туруштук берүү жөндөмдүүлүгү
Металлоконструкциялар коррозияга туруктуу цинктелген болоттон жасалат, ошондой эле кошумча боёк колдонулушу мүмкүн.
Өрттөн коргоочу кездеме
Полотно материалдары жогорку жылуулук изоляциялык касиеттерге ээ болуп, имаратты оттон жана жылуулук нурлануудан ишенимдүү коргоону камсыздайт.
Өрт коопсуздугу боюнча жогорку талаптарга жооп берген имараттарды ишенимдүү коргоо
Өрттөн коргоочу бөлүктөрдү бөлүү үчүн арналган жана булардын салмагы аналогиялуу аянттагы эшик жана дарбазалардын полотнолоруна салыштырмалуу аз.
Ачылышты так жаап туруусу
Стальдан жасалган атайын ийилген профильдерден турган багыттоочтор полотнолор менен проемдун ортосунда боштук болушун жокко чыгарат. Полотнодо орнотулган роликтер багыттоочтордо кыймылдаганда полотнонун туруктуу абалда болушун камсыздайт. Тежөөчү штордун бирдей ылдамдыкта түшүшү үчүн колдонулат. Полотно түшүрүлгөндө ал проемдун бетине тыгыз жабышат.
Өндүрүштүн минималдуу мөөнөттөрү
Өрттөн коргоочу эшиктердин бардык комплекттерин концерндун Москва шаарындагы өз заводунда чыгарышат, бул продукцияны өндүрүү мөөнөттөрүнүн оптималдуу болушун камсыздайт.
Кымбаттууну тез эсептөө
Биз заказчынын жеке өлчөмдөрү боюнча жасалган буюмдун баасын ыкчам түрдө алдын ала эсептеп беребиз.
ЕАЭБ өлкөлөрүнө жеткирүү
Ири дилердик тармак жана өнүккөн логистика Евразия экономикалык биримдигине мүчө өлкөлөргө буюмдарды минималдуу мөөнөттө жеткирүүгө мүмкүндүк берет.
ISO 9001 сертификаты
DoorHan МКнын бардык заводдору жыл сайын сапатты башкаруу боюнча ыктыярдуу сертификаттадан өтөт.
Дизайн
Металл конструкциялардын үстүнкү бетинин түрү
Полотнонун түсү
Металл конструкциялардын түстөрү
Тегиз
Тегиз
Боз
Боз
Боялбаган цинктелген болот (стандарттуу)
Боялбаган цинктелген болот (стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (күлгүн кызыл / бордо)
RAL 3005 (күлгүн кызыл / бордо)
RAL 9006 (күмүш түстүү)
RAL 9006 (күмүш түстүү)
RAL 1014 (боз сары / беж)
RAL 1014 (боз сары / беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL түстөрүнүн картасы боюнча стандарт эмес түс (кошумча акы алынат)
RAL түстөрүнүн картасы боюнча стандарт эмес түс (кошумча акы алынат)
Комплектация
Базовая комплектация
Дополнительная комплектация

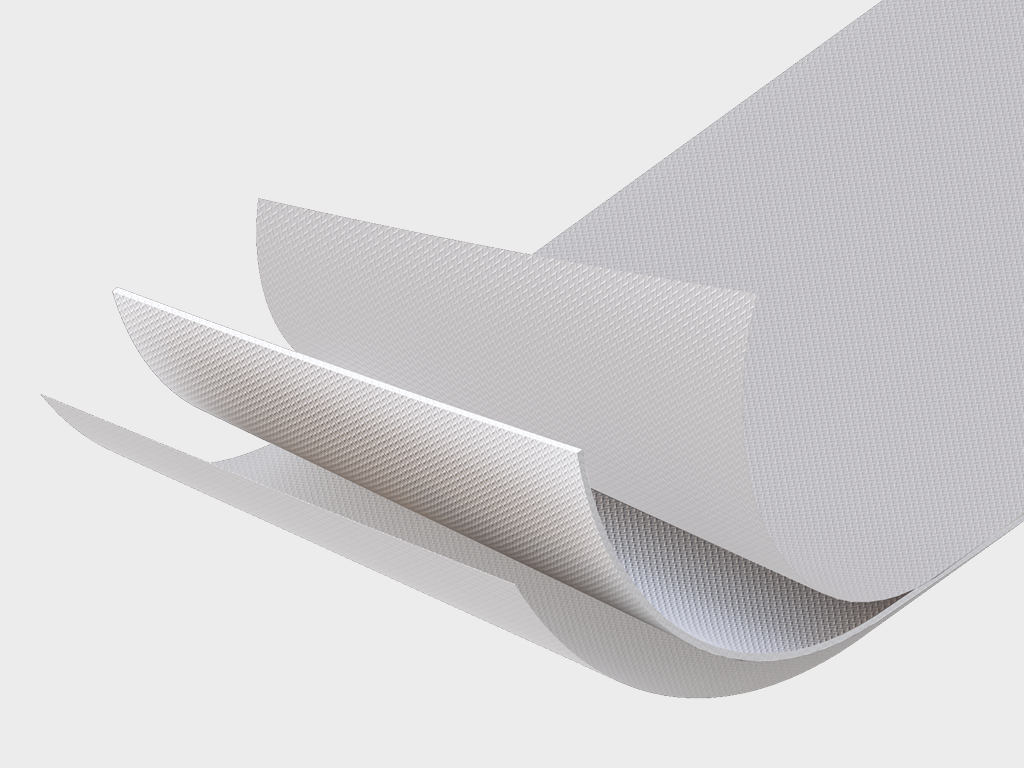

Перденин полотносү.

Перденин полотносү.

Электроташуу механизми.

Электроташуу механизми.

Болот куту.

Болот куту.

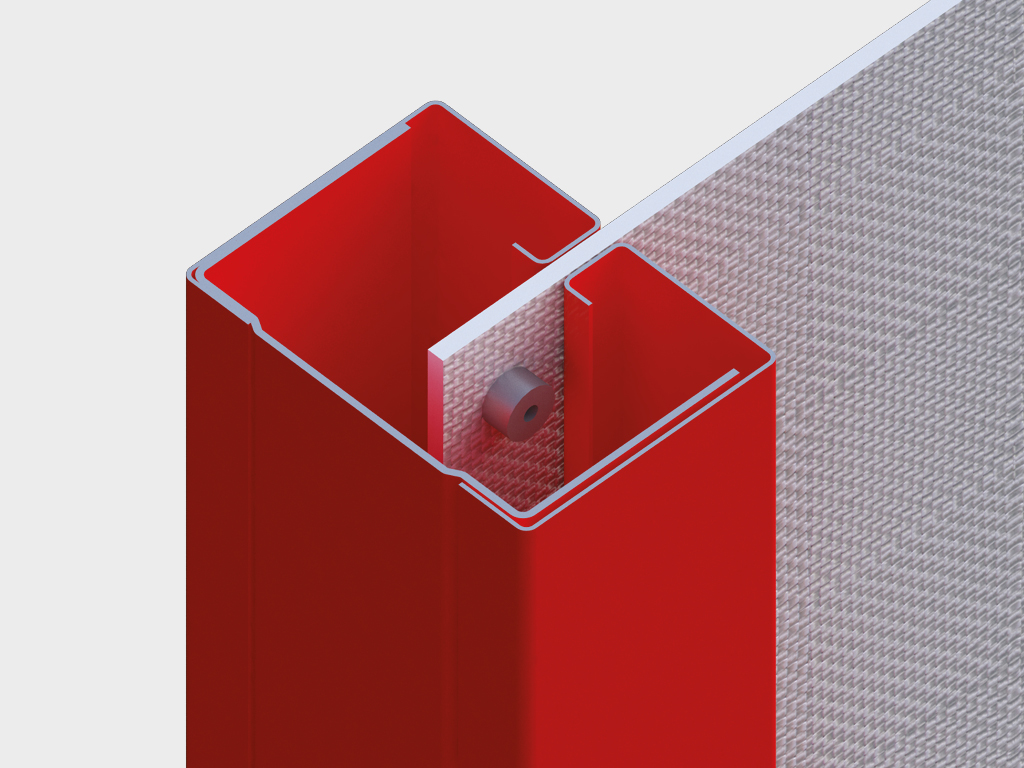

Болот каптал багыттоочу.

Болот каптал багыттоочу.

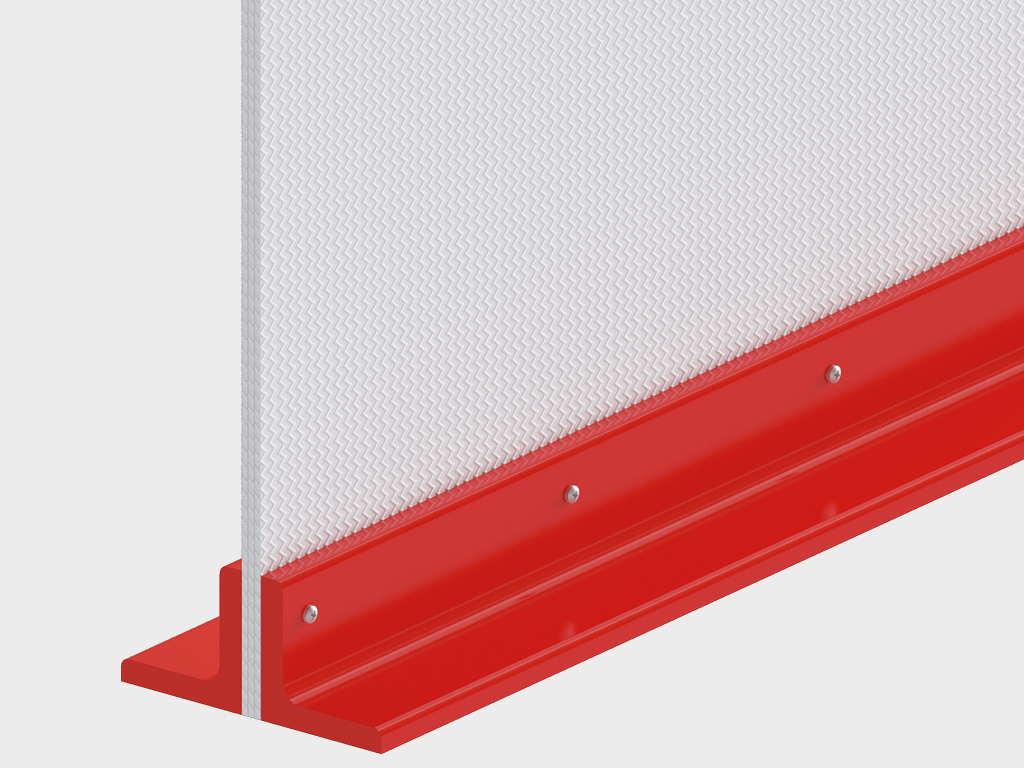

Салмак баскыч (утяжелитель).

Салмак баскыч (утяжелитель).

433 МГц жиылыктуулуктагы 4-каналдуу пульт (TRANSMITTER 4).

433 МГц жиылыктуулуктагы 4-каналдуу пульт (TRANSMITTER 4).

Башкаруу үчүн ачкыч-тумшук.

Башкаруу үчүн ачкыч-тумшук.

Тумшук баскыч.

Тумшук баскыч.

Башкаруу блогу.

Башкаруу блогу.

Техникалык мүнөздөмөлөр

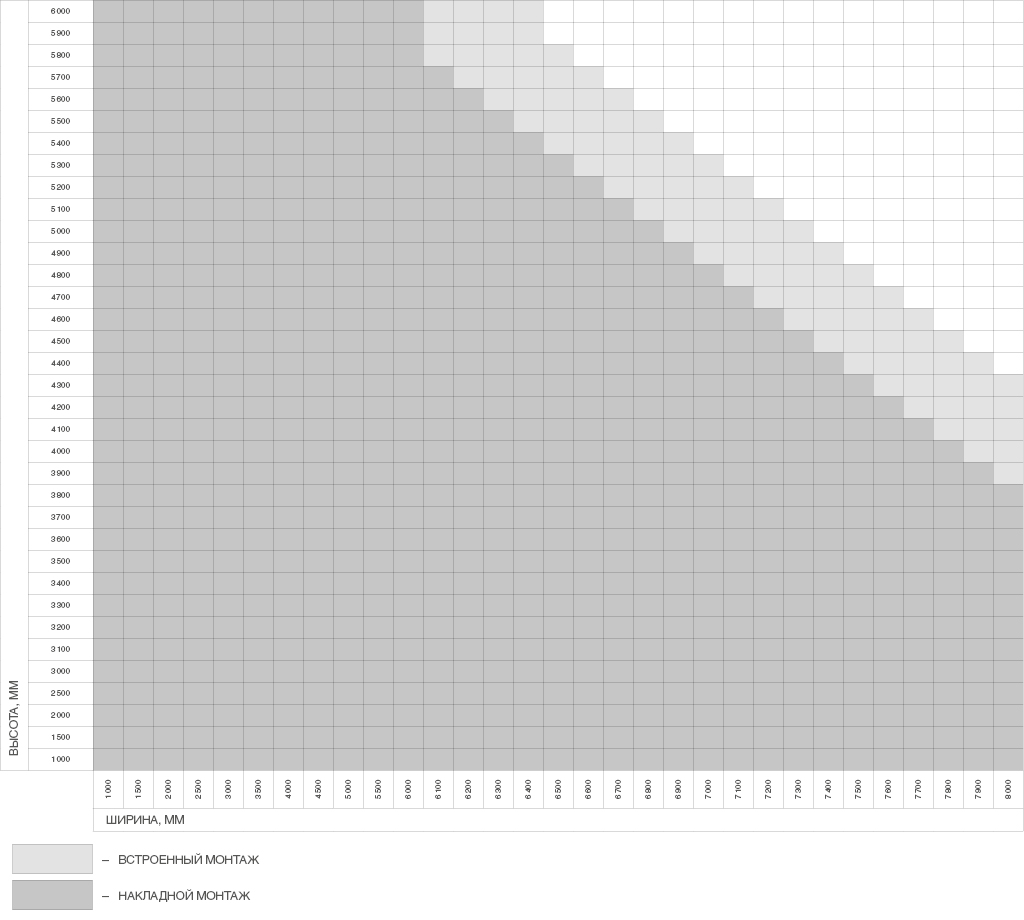

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–6 000 *
Ширина проема, мм
1 000–8 000
Притолока, мм
Үстүнөн орнотуу — 550 мм баштап (проем бийиктиги 3 600 ммге чейин); 650 мм баштап (проем бийиктиги 3 600 ммден жогору); ичине орнотуу — чектөөлөр жок
Пристенки, мм
Үстүнөн орнотуу — 150 мм баштап; ичине орнотуу — чектөөлөр жок
* Бийиктиги 4 000 ммден жогору, туурасы 6 000 ммден ашкан учурда — полотнонун салмагына жараша

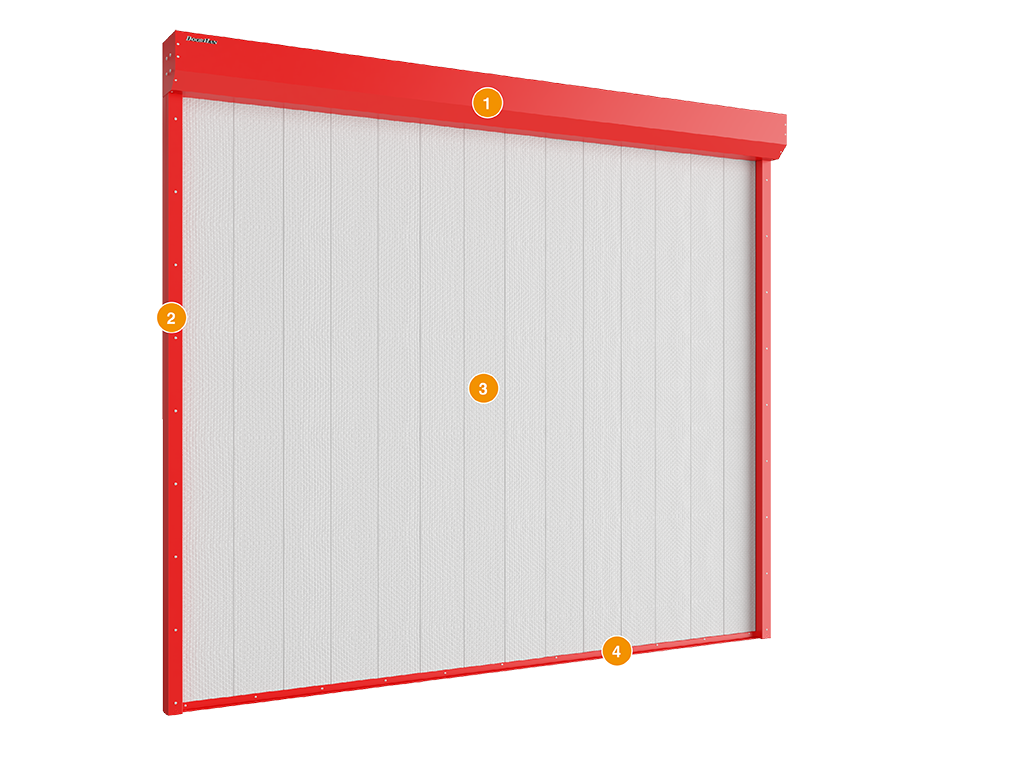

  1. Өрт коопсуздук пардасынын конструкциясы
  2. Болот куту
  3. Болот багыттоочу
  4. Полотно
  5. Салмак баскыч (утяжелитель)

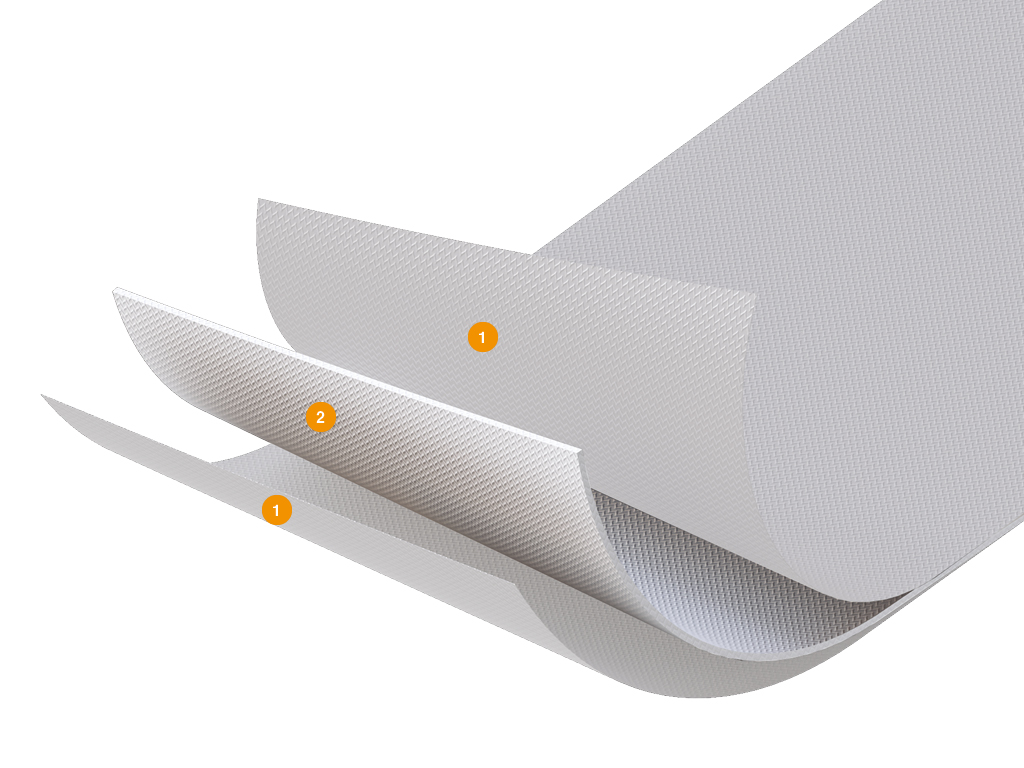

Полотнонун конструкциясы:1 )атайын кремнезем кездемеси; 2) атайын кремнезем матасы

Полотнонун конструкциясы:1 )атайын кремнезем кездемеси; 2) атайын кремнезем матасы

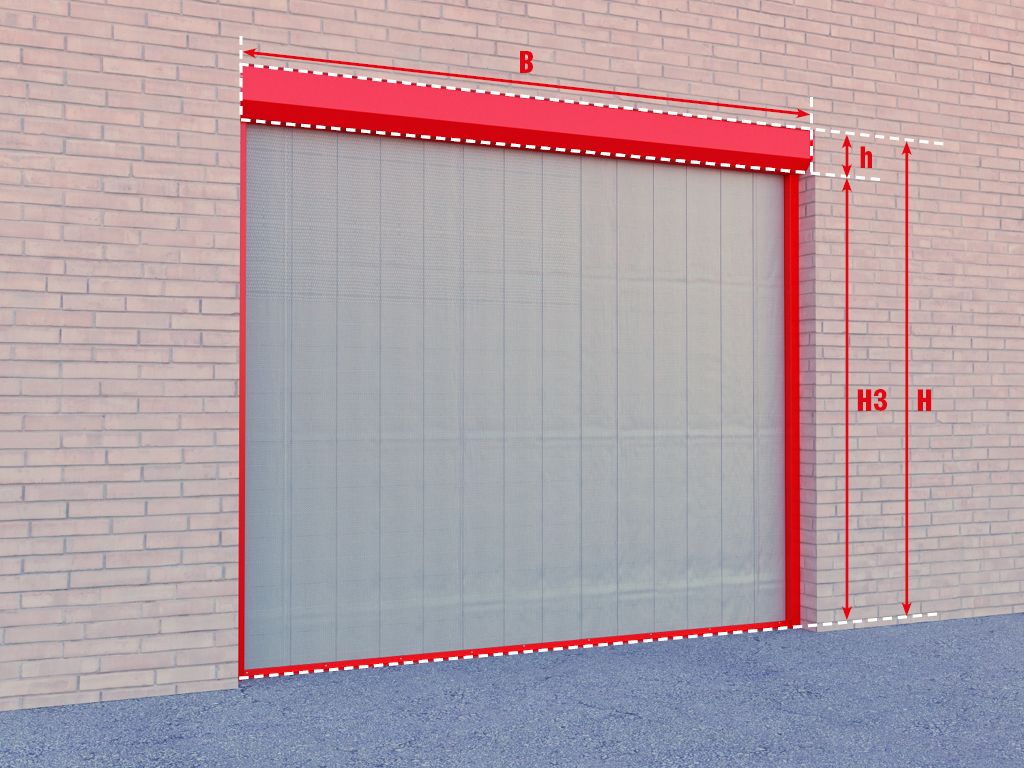

Ичине орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет. Бул конструкциянын жардамы менен каалаган татаал проемдорго жана жетүү кыйын болгон жерлерге орнотуу маселелери чечилет.

Ичине орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет. Бул конструкциянын жардамы менен каалаган татаал проемдорго жана жетүү кыйын болгон жерлерге орнотуу маселелери чечилет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 300, 375 (конструкциянын өлчөмүнө жараша)

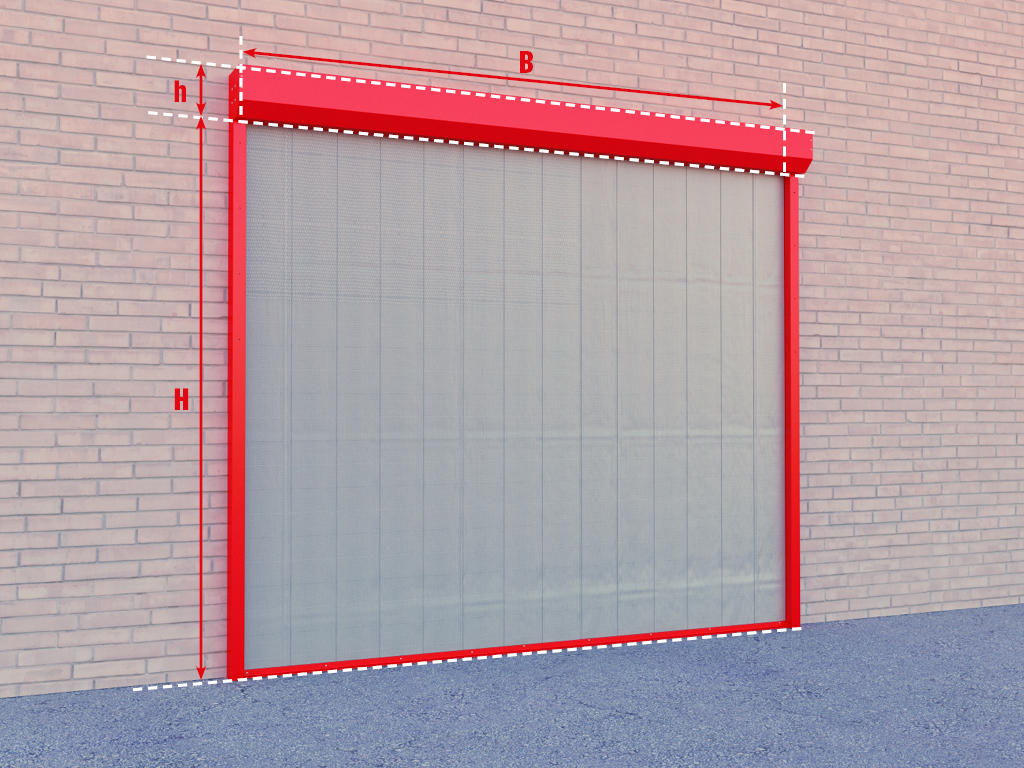

Үстүнөн орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет.

Үстүнөн орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 300, 375 (конструкциянын өлчөмүнө жараша)

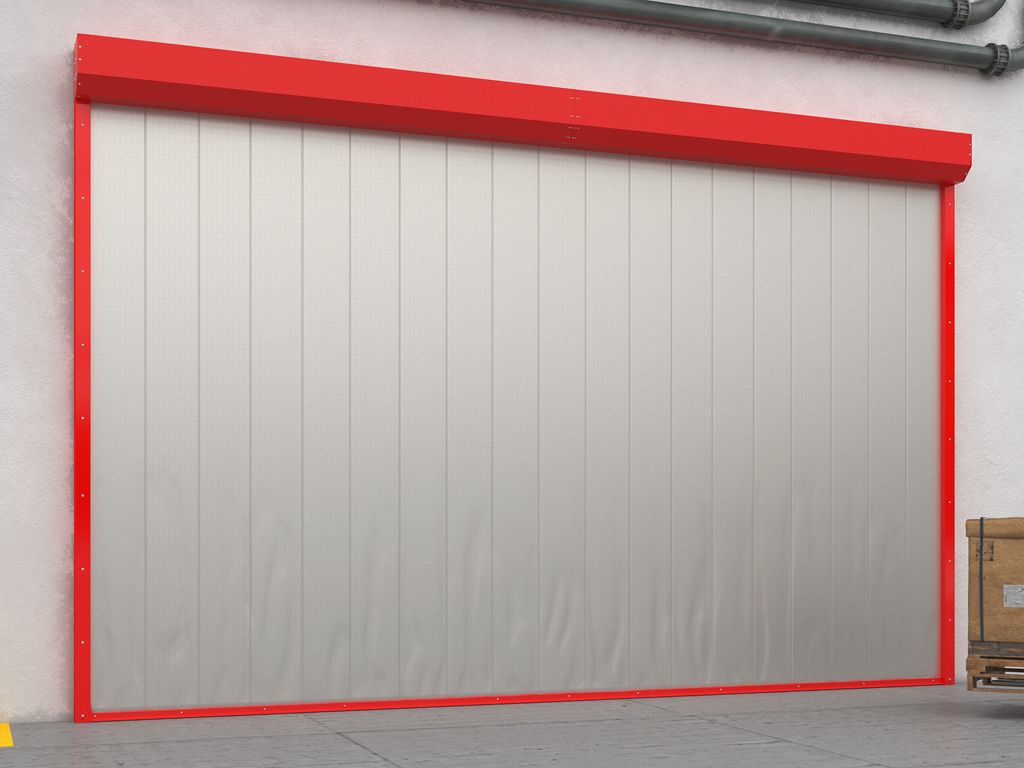

Кеңейтилген туурасы 8 000 ммге чейин болгон өрт коопсуздук перделери. Кең проемдорду жабуу үчүн атайын кутусу бар өрт коопсуздук перделери колдонулат. Бул конструкцияларда колдонулган 2,5 мм дубал калыңдыгындагы болоттук сегиз бурчтуу вал полотнонун туурасы жана салмагына ылайык тандалат. Валдын жоондугу конструкциянын ийилип кетишин алдын алып, ишенимдүүлүгүн камсыздайт.

Кеңейтилген туурасы 8 000 ммге чейин болгон өрт коопсуздук перделери. Кең проемдорду жабуу үчүн атайын кутусу бар өрт коопсуздук перделери колдонулат. Бул конструкцияларда колдонулган 2,5 мм дубал калыңдыгындагы болоттук сегиз бурчтуу вал полотнонун туурасы жана салмагына ылайык тандалат. Валдын жоондугу конструкциянын ийилип кетишин алдын алып, ишенимдүүлүгүн камсыздайт.

Параметр Значение Примечание
Предел огнестойкости, мин 60 дан кем эмес
Материал Өрт коопсуздугу боюнча НГ көрсөткүчү бар жогорку температурага туруктуу кездемелер
Толщина, мм 7,1 ден кем эмес Полотнолор
Вес полотна, кг/м² 2,2
Вес изделия, кг 50 дан ашпаган Минималдуу өлчөмдөгү шторанын жыйындысы
Вес изделия, кг 430 дан ашпаган Максималдуу өлчөмдөгү шторанын жыйындысы

1. Өрт коопсуздук пердеси интенсивдүү колдонуу үчүн арналган эмес (ал өрт учурунда, мезгил-мезгили менен өткөрүлүүчү сыноолордо же техникалык тейлөөнүн учурунда колдонулушу мүмкүн).

2. Өрт коопсуздук пердеси жумшак, токтобостон жана тартылып калбастан иштеши керек.

3. Өзгөчө кырдаалдын алдын алуу үчүн перде иштеп жатканда адамдар жана жаныбарлар анын аракет аймагында болбогонун көзөмөлдөңүз.

4. Перде иштеп жатканда проемдо бөгөт койгон буюмдар болбогонуна көңүл буруңуз.

5. Өрт коопсуздук пердеси менен бирге колдонууга арналбаган кошумча жабдууларды орнотуу учурунда өндүрүүчүнүн техникалык кызматынан консультация алуу зарыл.

6. Өрт учурунда өз милдетин аткарган перде эрте эле алынып салынууга тийиш. Бул учурда перде демонтаждалып, алмаштырылат.

7. Перденин ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн жылына кеминде бир жолу анын техникалык кароосун жана тейлөөнү өткөрүп туруу сунушталат.

8. Перде иштеп жатканда аны кармап турууга жол берилбейт. Бул жаракат алуу же конструкциянын бузулушуна алып келиши мүмкүн.

9. Автоматтык перденин башкаруу түзмөктөрүнө (баскычтарга, пульттарга) балдарды жеткирбеңиз.

10. Автоматтык жетектөөчү түзмөктүн ишенимдүү жана узак мөөнөттүү иштешин камсыз кылуу үчүн колдонмо менен кылдат таанышып чыгыңыз.

11. Өрт коопсуздук перделери же алардын комплекттерин туура эмес колдонуу учурда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жооптуу эмес.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Кутунун таңгакталуусу
Длина, мм Кутунун узундугуна жараша болот
Ширина, мм 370 — 300 өлчөмдөгү куту үчүн; 445 — 375 өлчөмдөгү куту үчүн
Высота, мм 300 — 300 өлчөмдөгү куту үчүн; 375 — 375 өлчөмдөгү куту үчүн
Описание Багыттоочтор менен салмак баскычты таңгактоо: Толугу менен узундугу боюнча ВП пленкасы менен ороолот, пленканын четтери конверт сыяктуу тыгыз бүктөлүп, чокулары скотч менен бекемделет, багыттоочтор менен салмак баскыч узундугу боюнча бурама спиралдай скотч менен оролот. Таңгакталган багыттоочтор менен салмак баскыч фанерадан жасалган жыйынды кутуга куту менен бирге салынат.
Длина, мм Багыттоочтор менен салмак баскычтын узундугуна жараша болот.
Упаковка в дерево Характеристики упаковки
Куту (фанерадан жасалган)
Длина, мм Эгерде полотнодун туурасы (B) бийиктигинен (H) чоң болсо, анда кутунун узундугу (L) = полотнодун туурасы (B) + 235. Эгерде полотнодун туурасы (B) бийиктигинен (H) кичине болсо, анда кутунун узундугу (L) = полотнодун бийиктиги (H) + 85.
Ширина, мм 595 — 300 өлчөмдөгү куту үчүн; 670 — 375 өлчөмдөгү куту үчүн
Высота, мм 517 — 300 өлчөмдөгү куту үчүн; 602 — 375 өлчөмдөгү куту үчүн
Кошумча сүрөттөмө печать

DoorHan концерни шторлорду жүк ташуучу транспортко автопогрузчик менен, ширетүүчү 2 м кем эмес болгон муунтуу тиштери менен жүктөйт. Сатып алуучу же орнотуучу таңгакталган шторлорду жылдыруу үчүн ошондой эле жабдууну камсыз кылышы керек. Тиштер өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, башка жагынан чыгып турушу зарыл. Кран же башка көтөрүүчү каражаттар колдонулганда, тиешелүү көтөрүү күчүнө ээ ременьдерди (стропторду) колдонуу сунушталат.

Шторлорду фабрикадан чыккан таңгактоодо горизонталдык абалда, тегерек бетинде, жабык кампаларда же чатыр астында сактоо сунушталат. Шторлор түз күн нурунан, аба ырайынын жаашынан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Подготовка строительного объекта

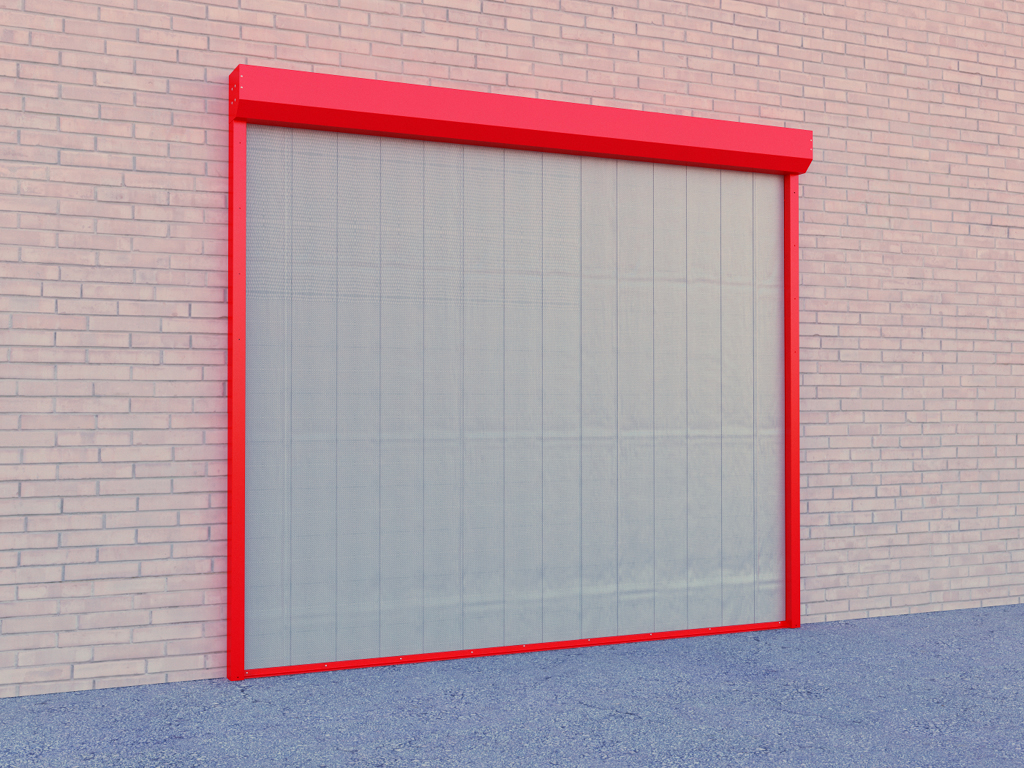

Үстүнөн орнотуу
Үстүнөн орнотуу

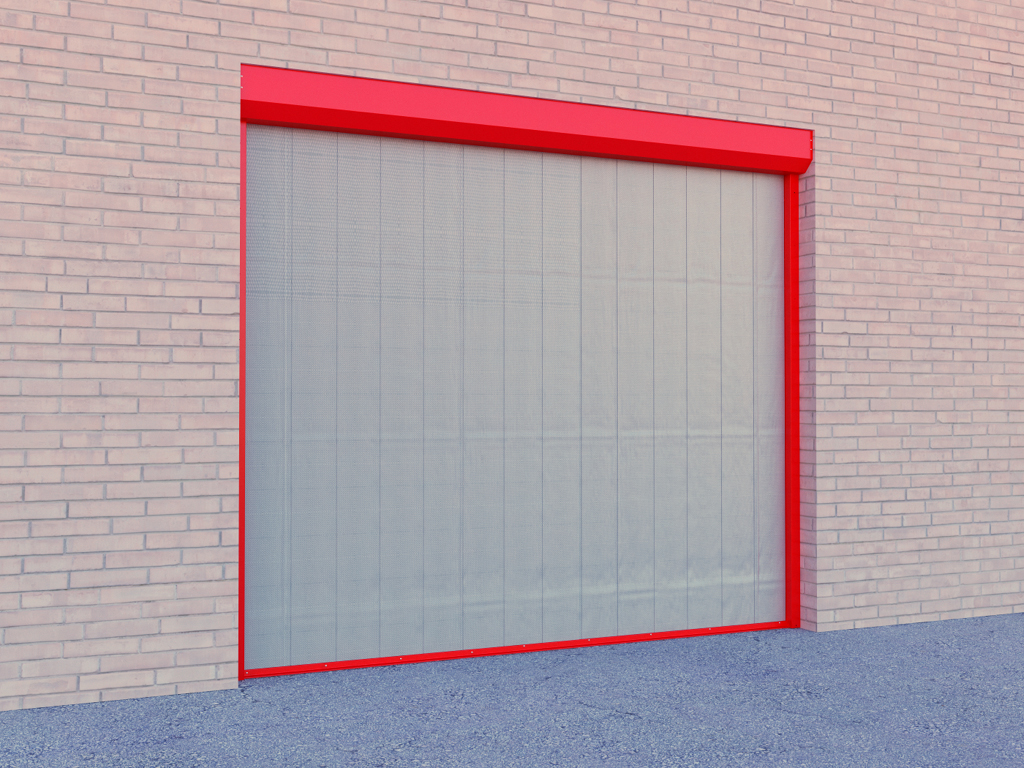

Ичине орнотуу
Ичине орнотуу

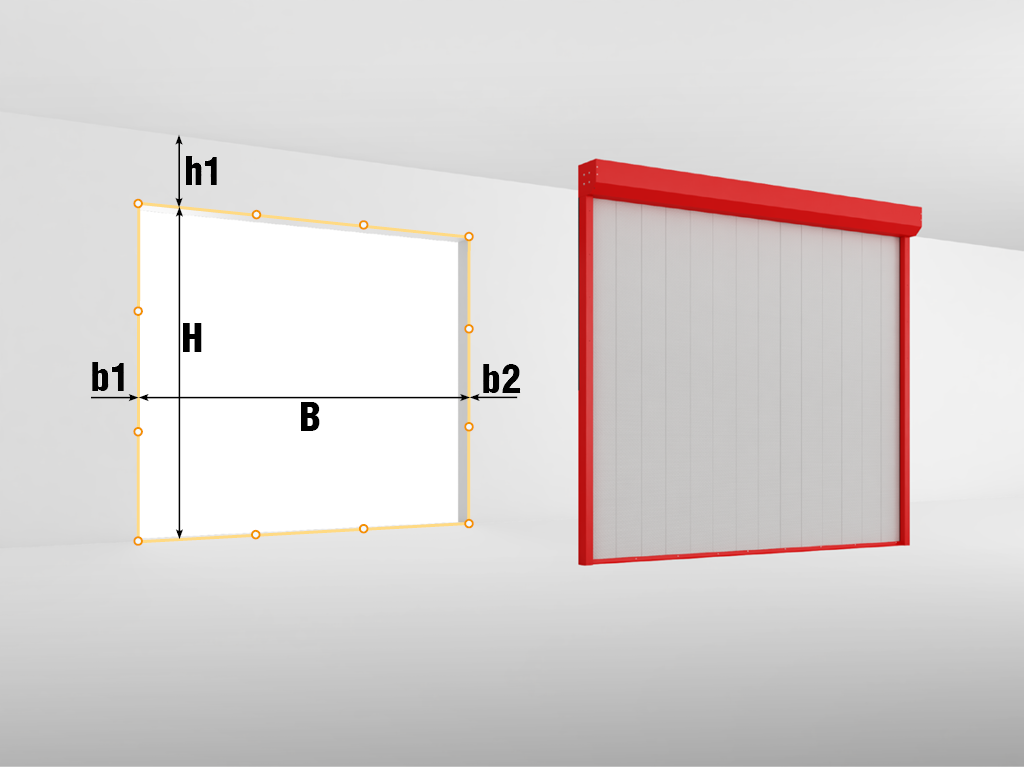

  1. Ар бир өлчөмдү кеминде үч чекиттен өлчөө талап кылынат (эки четинен жана борборунан).

  2. H – проемдин бийиктиги (полдон проемдин жогору жагына чейинки аралык).
  3. B – проемдин туурасы (сол четинен оң четине чейинки аралык).
  4. h1 – үстүңкү жабуу (притолока) (проемдин жогору жагынан тоскоолдукка чейинки аралык).
  5. b1/b2 – сол/оң капталдагы аралык (проемдин четинен тоскоолдукка чейинки аралык).
  6. Үстүнөн орнотуу болгон учурда: H жана B өлчөнгөндө — эң чоң мааниси акыркы өлчөм катары кабыл алынат; h1, b1, b2 өлчөнгөндө — эң кичине мааниси акыркы өлчөм катары кабыл алынат. Ичине орнотуу болгон учурда: H жана B өлчөнгөндө — эң кичине мааниси акыркы өлчөм катары кабыл алынат; h1, b1, b2 өлчөнгөндө — эң кичине мааниси акыркы өлчөм катары кабыл алынат.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Өрт коопсуздук пердесин орнотуу жана колдонуу боюнча нускамалар

«Өрт коопсуздук пердеси DHCFP EI 60» паспорту 2024

«Өрт коопсуздук пердеси DHCFP EI 60» паспорту 2021

Сертификат № EAЭC RU C-RU.ПБ68.В.02164/24

Сертификат № EAЭC RU C-RU.ПБ68.В.00294/21

Өрт коопсуздук пердеси. Бетонго орнотуу, катуу бекитүү менен

Өрт коопсуздук пердеси. Металлга орнотуу, катуу бекитүү менен

Өрт коопсуздук пердеси. Металлга үстүнөн орнотуу, катуу бекитүү менен

Өрт коопсуздук пердеси. Бетонго үстүнөн орнотуу, катуу бекитүү менен

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан чыгарылган өрт коопсуздук перделеринин иштөө жөндөмдүүлүгүнө 1 жылдык кепилдик берилет, сатып алуу күнүнөн баштап. НАЗАР АУРУУ! DoorHan өрт коопсуздук перделери интенсивдүү колдонуу үчүн арналган эмес (колдонуу өрт учурунда, мезгил-мезгили менен өткөрүлүүчү сыноолордо же техникалык тейлөөнүн учурунда гана уруксат берилет).

Дизайн
Металл конструкциялардын үстүнкү бетинин түрү
Тегиз
Тегиз
Полотнонун түсү
Боз
Боз
Металл конструкциялардын түстөрү
Боялбаган цинктелген болот (стандарттуу)
Боялбаган цинктелген болот (стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (күлгүн кызыл / бордо)
RAL 3005 (күлгүн кызыл / бордо)
RAL 9006 (күмүш түстүү)
RAL 9006 (күмүш түстүү)
RAL 1014 (боз сары / беж)
RAL 1014 (боз сары / беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL түстөрүнүн картасы боюнча стандарт эмес түс (кошумча акы алынат)
RAL түстөрүнүн картасы боюнча стандарт эмес түс (кошумча акы алынат)
Комплектация
Базовая комплектация
Перденин полотносү.

Перденин полотносү.

Электроташуу механизми.

Электроташуу механизми.

Болот куту.

Болот куту.

Болот каптал багыттоочу.

Болот каптал багыттоочу.

Салмак баскыч (утяжелитель).

Салмак баскыч (утяжелитель).

Дополнительная комплектация
433 МГц жиылыктуулуктагы 4-каналдуу пульт (TRANSMITTER 4).

433 МГц жиылыктуулуктагы 4-каналдуу пульт (TRANSMITTER 4).

Башкаруу үчүн ачкыч-тумшук.

Башкаруу үчүн ачкыч-тумшук.

Тумшук баскыч.

Тумшук баскыч.

Башкаруу блогу.

Башкаруу блогу.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–6 000 *
Ширина проема, мм
1 000–8 000
Притолока, мм
Үстүнөн орнотуу — 550 мм баштап (проем бийиктиги 3 600 ммге чейин); 650 мм баштап (проем бийиктиги 3 600 ммден жогору); ичине орнотуу — чектөөлөр жок
Пристенки, мм
Үстүнөн орнотуу — 150 мм баштап; ичине орнотуу — чектөөлөр жок
* Бийиктиги 4 000 ммден жогору, туурасы 6 000 ммден ашкан учурда — полотнонун салмагына жараша
Конструкция
  1. Өрт коопсуздук пардасынын конструкциясы
  2. Болот куту
  3. Болот багыттоочу
  4. Полотно
  5. Салмак баскыч (утяжелитель)
Стандартные конструктивные решения

Полотнонун конструкциясы:1 )атайын кремнезем кездемеси; 2) атайын кремнезем матасы

Полотнонун конструкциясы:1 )атайын кремнезем кездемеси; 2) атайын кремнезем матасы

Ичине орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет. Бул конструкциянын жардамы менен каалаган татаал проемдорго жана жетүү кыйын болгон жерлерге орнотуу маселелери чечилет.

Ичине орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет. Бул конструкциянын жардамы менен каалаган татаал проемдорго жана жетүү кыйын болгон жерлерге орнотуу маселелери чечилет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 300, 375 (конструкциянын өлчөмүнө жараша)
Үстүнөн орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет.

Үстүнөн орнотуу. Негизги өлчөмдөр. Өрт коопсуздук пердесинин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичине жашырылган. Өнүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 300, 375 (конструкциянын өлчөмүнө жараша)
Кеңейтилген туурасы 8 000 ммге чейин болгон өрт коопсуздук перделери. Кең проемдорду жабуу үчүн атайын кутусу бар өрт коопсуздук перделери колдонулат. Бул конструкцияларда колдонулган 2,5 мм дубал калыңдыгындагы болоттук сегиз бурчтуу вал полотнонун туурасы жана салмагына ылайык тандалат. Валдын жоондугу конструкциянын ийилип кетишин алдын алып, ишенимдүүлүгүн камсыздайт.

Кеңейтилген туурасы 8 000 ммге чейин болгон өрт коопсуздук перделери. Кең проемдорду жабуу үчүн атайын кутусу бар өрт коопсуздук перделери колдонулат. Бул конструкцияларда колдонулган 2,5 мм дубал калыңдыгындагы болоттук сегиз бурчтуу вал полотнонун туурасы жана салмагына ылайык тандалат. Валдын жоондугу конструкциянын ийилип кетишин алдын алып, ишенимдүүлүгүн камсыздайт.

Технические характеристики
Параметр Значение Примечание
Предел огнестойкости, мин 60 дан кем эмес
Материал Өрт коопсуздугу боюнча НГ көрсөткүчү бар жогорку температурага туруктуу кездемелер
Толщина, мм 7,1 ден кем эмес Полотнолор
Вес полотна, кг/м² 2,2
Вес изделия, кг 50 дан ашпаган Минималдуу өлчөмдөгү шторанын жыйындысы
Вес изделия, кг 430 дан ашпаган Максималдуу өлчөмдөгү шторанын жыйындысы
Условия эксплуатации продукции

1. Өрт коопсуздук пердеси интенсивдүү колдонуу үчүн арналган эмес (ал өрт учурунда, мезгил-мезгили менен өткөрүлүүчү сыноолордо же техникалык тейлөөнүн учурунда колдонулушу мүмкүн).

2. Өрт коопсуздук пердеси жумшак, токтобостон жана тартылып калбастан иштеши керек.

3. Өзгөчө кырдаалдын алдын алуу үчүн перде иштеп жатканда адамдар жана жаныбарлар анын аракет аймагында болбогонун көзөмөлдөңүз.

4. Перде иштеп жатканда проемдо бөгөт койгон буюмдар болбогонуна көңүл буруңуз.

5. Өрт коопсуздук пердеси менен бирге колдонууга арналбаган кошумча жабдууларды орнотуу учурунда өндүрүүчүнүн техникалык кызматынан консультация алуу зарыл.

6. Өрт учурунда өз милдетин аткарган перде эрте эле алынып салынууга тийиш. Бул учурда перде демонтаждалып, алмаштырылат.

7. Перденин ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн жылына кеминде бир жолу анын техникалык кароосун жана тейлөөнү өткөрүп туруу сунушталат.

8. Перде иштеп жатканда аны кармап турууга жол берилбейт. Бул жаракат алуу же конструкциянын бузулушуна алып келиши мүмкүн.

9. Автоматтык перденин башкаруу түзмөктөрүнө (баскычтарга, пульттарга) балдарды жеткирбеңиз.

10. Автоматтык жетектөөчү түзмөктүн ишенимдүү жана узак мөөнөттүү иштешин камсыз кылуу үчүн колдонмо менен кылдат таанышып чыгыңыз.

11. Өрт коопсуздук перделери же алардын комплекттерин туура эмес колдонуу учурда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жооптуу эмес.

Упаковка
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Кутунун таңгакталуусу
Длина, мм Кутунун узундугуна жараша болот
Ширина, мм 370 — 300 өлчөмдөгү куту үчүн; 445 — 375 өлчөмдөгү куту үчүн
Высота, мм 300 — 300 өлчөмдөгү куту үчүн; 375 — 375 өлчөмдөгү куту үчүн
Описание Багыттоочтор менен салмак баскычты таңгактоо: Толугу менен узундугу боюнча ВП пленкасы менен ороолот, пленканын четтери конверт сыяктуу тыгыз бүктөлүп, чокулары скотч менен бекемделет, багыттоочтор менен салмак баскыч узундугу боюнча бурама спиралдай скотч менен оролот. Таңгакталган багыттоочтор менен салмак баскыч фанерадан жасалган жыйынды кутуга куту менен бирге салынат.
Длина, мм Багыттоочтор менен салмак баскычтын узундугуна жараша болот.
Упаковка в дерево Характеристики упаковки
Куту (фанерадан жасалган)
Длина, мм Эгерде полотнодун туурасы (B) бийиктигинен (H) чоң болсо, анда кутунун узундугу (L) = полотнодун туурасы (B) + 235. Эгерде полотнодун туурасы (B) бийиктигинен (H) кичине болсо, анда кутунун узундугу (L) = полотнодун бийиктиги (H) + 85.
Ширина, мм 595 — 300 өлчөмдөгү куту үчүн; 670 — 375 өлчөмдөгү куту үчүн
Высота, мм 517 — 300 өлчөмдөгү куту үчүн; 602 — 375 өлчөмдөгү куту үчүн
Кошумча сүрөттөмө

DoorHan концерни шторлорду жүк ташуучу транспортко автопогрузчик менен, ширетүүчү 2 м кем эмес болгон муунтуу тиштери менен жүктөйт. Сатып алуучу же орнотуучу таңгакталган шторлорду жылдыруу үчүн ошондой эле жабдууну камсыз кылышы керек. Тиштер өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, башка жагынан чыгып турушу зарыл. Кран же башка көтөрүүчү каражаттар колдонулганда, тиешелүү көтөрүү күчүнө ээ ременьдерди (стропторду) колдонуу сунушталат.

Шторлорду фабрикадан чыккан таңгактоодо горизонталдык абалда, тегерек бетинде, жабык кампаларда же чатыр астында сактоо сунушталат. Шторлор түз күн нурунан, аба ырайынын жаашынан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Үстүнөн орнотуу
Үстүнөн орнотуу
Ичине орнотуу
Ичине орнотуу
Подготовка строительного объекта
  1. Ар бир өлчөмдү кеминде үч чекиттен өлчөө талап кылынат (эки четинен жана борборунан).
  2. H – проемдин бийиктиги (полдон проемдин жогору жагына чейинки аралык).
  3. B – проемдин туурасы (сол четинен оң четине чейинки аралык).
  4. h1 – үстүңкү жабуу (притолока) (проемдин жогору жагынан тоскоолдукка чейинки аралык).
  5. b1/b2 – сол/оң капталдагы аралык (проемдин четинен тоскоолдукка чейинки аралык).
  6. Үстүнөн орнотуу болгон учурда: H жана B өлчөнгөндө — эң чоң мааниси акыркы өлчөм катары кабыл алынат; h1, b1, b2 өлчөнгөндө — эң кичине мааниси акыркы өлчөм катары кабыл алынат. Ичине орнотуу болгон учурда: H жана B өлчөнгөндө — эң кичине мааниси акыркы өлчөм катары кабыл алынат; h1, b1, b2 өлчөнгөндө — эң кичине мааниси акыркы өлчөм катары кабыл алынат.
Кепилдик милдеттенмелери

Кардарга DoorHan концерни тарабынан чыгарылган өрт коопсуздук перделеринин иштөө жөндөмдүүлүгүнө 1 жылдык кепилдик берилет, сатып алуу күнүнөн баштап. НАЗАР АУРУУ! DoorHan өрт коопсуздук перделери интенсивдүү колдонуу үчүн арналган эмес (колдонуу өрт учурунда, мезгил-мезгили менен өткөрүлүүчү сыноолордо же техникалык тейлөөнүн учурунда гана уруксат берилет).
