Цептүү тосмо CHAIN-BARRIER PRO, 15 метрге чейинки кеңдиктеги өтмөктү бөгөөгө мүмкүндүк берүүчү, корголгон аймакка көзөмөлдөөчү кирүүнү уюштуруу үчүн идеалдуу чечим болуп саналат. Ал көп орундуу автоунаа токтотуучу жайлар жана паркингдер үчүн, ошондой эле унаалардын жөө жүргүнчүлөр зоналарына жана чектелген жол кыймылы аймактарына кирүүсүн чектөөнү камсыз кылган жерлерде колдонулат.

Зона применения:

Автоунаа токтоочу жайлар

Төлөмдүү жана акысыз автоунаа токтоочу жайларга кирүү жана чыгуу тартибин уюштуруу.

Бизнес-борборлор жана офистик имараттар

Автоунаа токтоочу жайлардын аймактарын бөлүп берүү, кызматкерлер жана коноктор үчүн кирүү контролун камсыздоо.

Амбарлар жана өндүрүштүк объекттер

Жүк жана жеңил унаалардын коопсуздугун камсыз кылуу жана агымдарды уюштуруу.

Жеке менчик аймактар

Жеке үйлөрдүн жана коттедждердин аймагына кирүүнү коргоо.

Муниципалдык объектилер

Административдик имараттарга кирүү контролу. Мектептердин же оорукандардын короолору сыяктуу жабык аймактарга кирүү.

монтаж менен заказ берүү

Артыкчылыктар

Кол менен башкаруу

Цептик тосмонун стойкасы электр энергиясы жок учурда кол менен өткөрүүнү башкарууга мүмкүндүк берген бөлүнүү механизми менен жабдылган.

Кеңейтилген стандарттык комплектация

Башкаруу блогу комплектке кирет, стойканын корпусуна орнотулган жана ички радиокабыл алгыч менен камсыздалган.

Цептин эки түрдүү желобу

Цепти автоунаа үстүнө түшүүдөн коргоо үчүн орнотулган жана сыртка орнотулган түрүндөгү эки желоб (опция) бар, бул аны ар кандай паркинг системаларында колдонууга мүмкүнчүлүк берет.

Узак мөөнөттүү иштөө кубаты

Болоттон жасалган, антивандалдык, цинктелген корпус тосмонун механизмин айлана-чөйрөнүн таасиринен жана механикалык бузулуулардан ишенимдүү коргойт.

Кол менен башкаруу

Кеңейтилген стандарттык комплектация

Цептин эки түрдүү желобу

Узак мөөнөттүү иштөө кубаты

Дизайн

Таблица

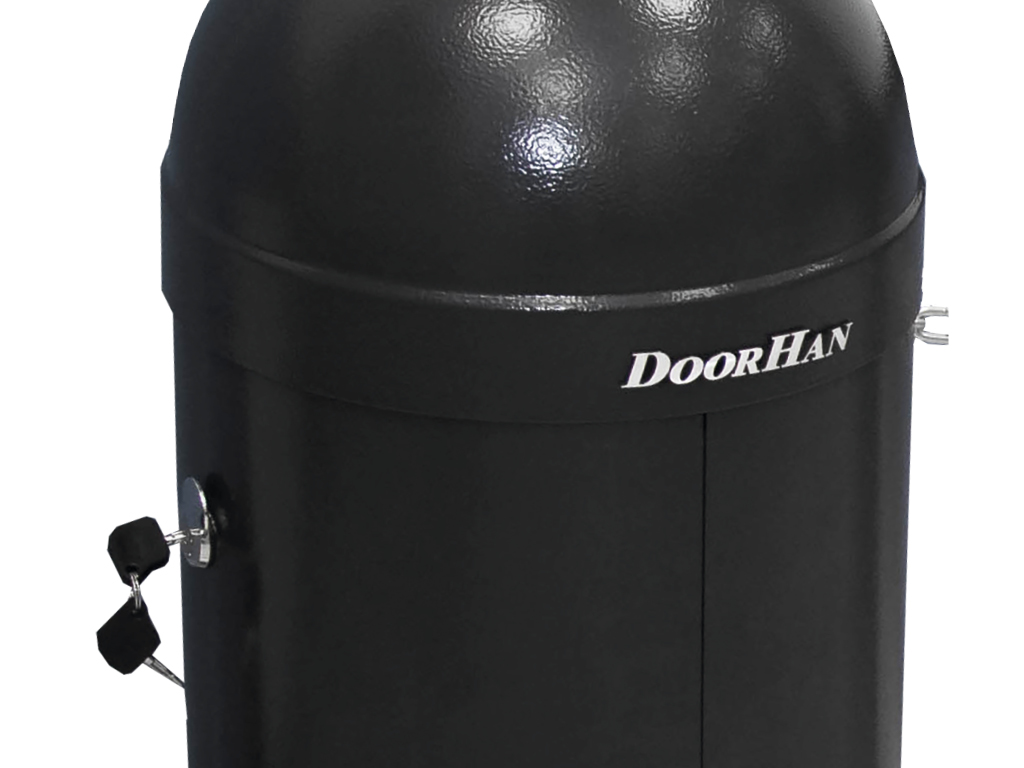

Цинктелген болоттон жасалган капкак менен кулпу

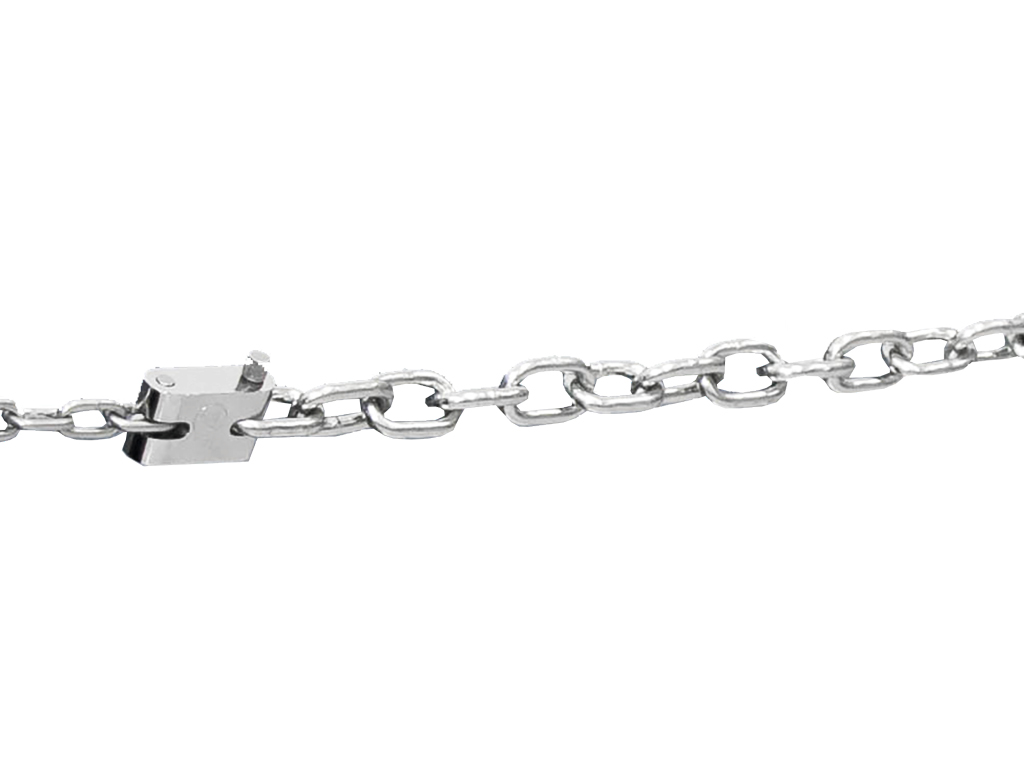

Цепти туташтыруучу кулпу

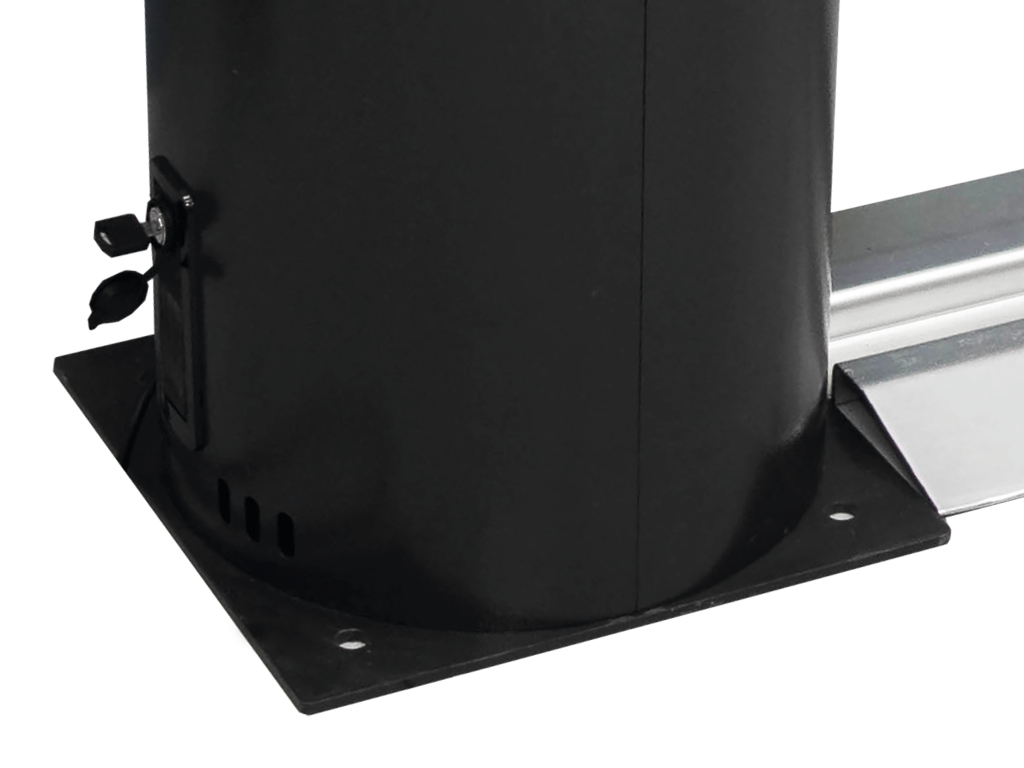

Механикалык бөлүнгүч

Комплектация

Базовая комплектация

Дополнительная комплектация

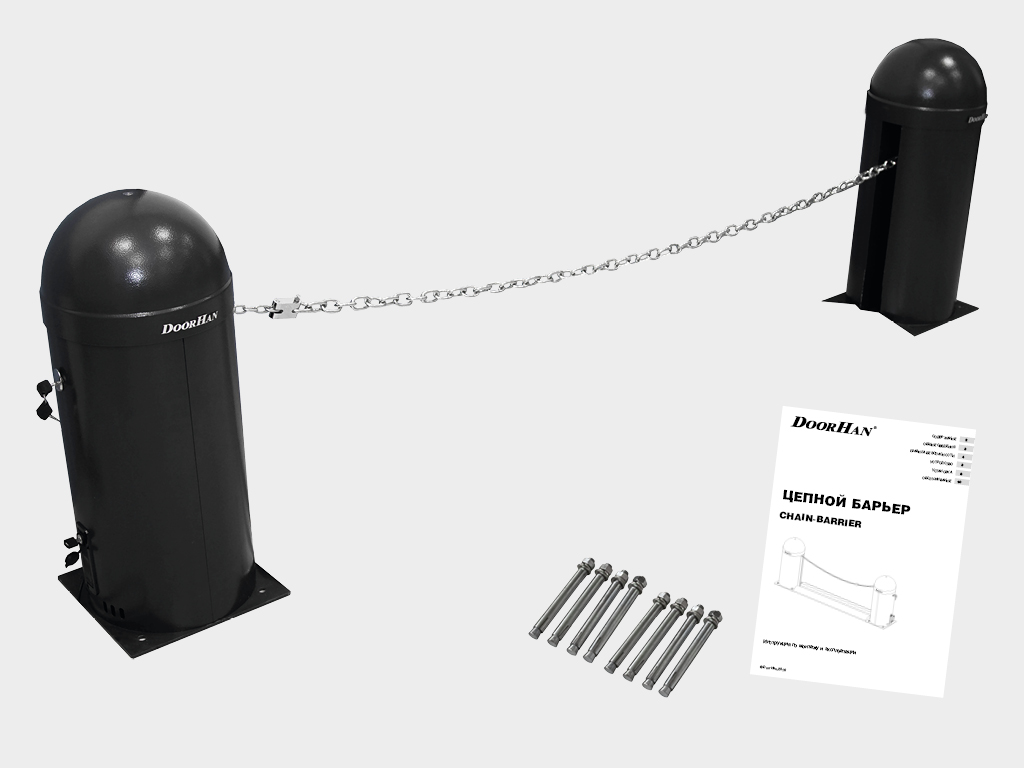

CHAIN-BARRIER MASTER PRO жана CHAIN-BARRIER SLAVE PRO, 7 же 15 м узундуктагы чынжыр, бекитүүчү элементтер.

WI-FI-модуль зымсыз башкаруу үчүн (NO типтеги башкаруу сигналы чыгаруу) электроприводдорго ылайыктуу.

GSM-модуль мобилдик телефондон сигнал кабыл алуу жана электропривод же шлагбаумду баштоо үчүн башкаруу буйругун берүү үчүн колдонулат.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзмөктү алыстан башкарууга арналган.

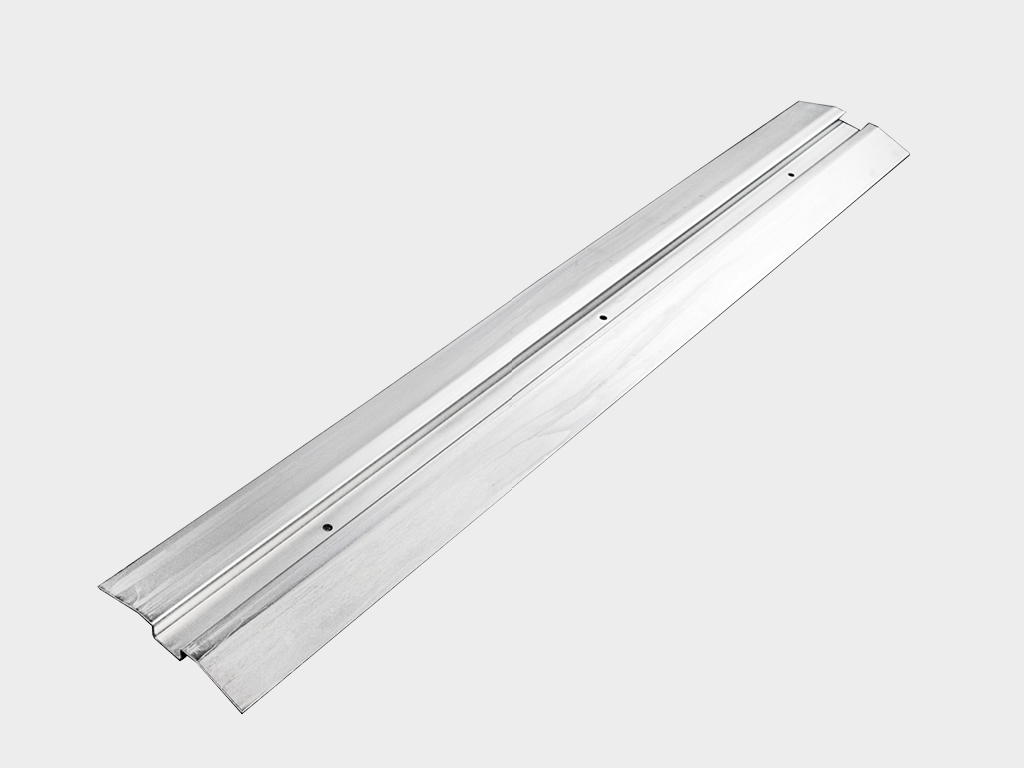

CAR-2 үстүңкү түрдөгү чынжыр үчүн желоб.

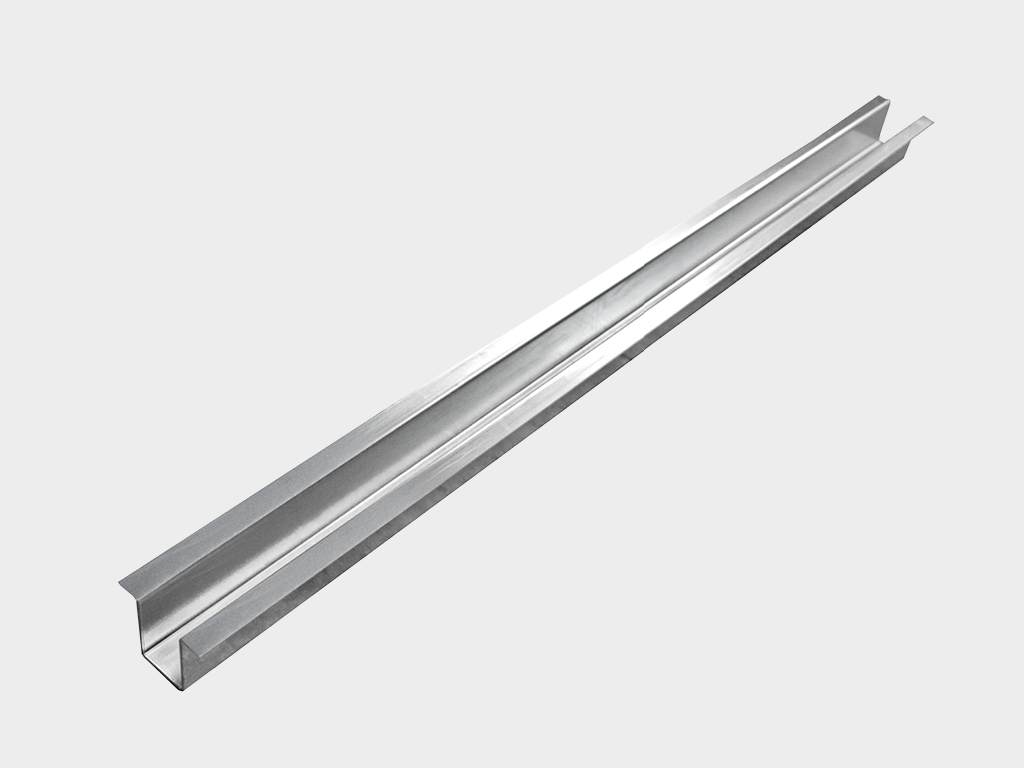

CAR-4 киргизилүүчү түрдөгү чынжыр үчүн желоб.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзмөктү алыстан башкарууга арналган.

TRANSMITTER 4 пульту төрт автоматтык түзмөктү алыстан башкарууга арналган.

TRANSMITTER-PREMIUM металл корпусундагы пульт, төрт автоматтык түзмөктү алыстан башкарууга ылайыктуу.

COMMAND-433 зымсыз баскыч эки автоматтык түзмөктү алыстан башкарууга арналган. Автоунаанын күндөн коргоочу козырегине же дубалга бекитүү үчүн ыңгайлуу кронштейн менен жабдылган.

SWITCH кайтарылуучу механизмдүү баскыч приводду башкаруу блогуна башкаруу буйругун берүү үчүн колдонулат.

KEYPAD коддук клавиатура DoorHanнын ички же сырткы кабылдоочусу менен жабдылган эшик электроприводун алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскыч автоматтык системаны башкаруу блогуна ачкычты айлантуу аркылуу башкаруу буйругун берүү үчүн.

KEYCODE антианд vandal коддук клавиатура автоматтык түзмөктү башкарууга арналган. Сырткы клавиатура панели же прокси-карталарды окуучу түзмөк катары колдонулушу мүмкүн.

DHRE-1 тышкы радиокабылдагыч DoorHan пульту менен башка өндүрүүчүлөрдүн автоматизациясын башкарууга мүмкүндүк берет.

Бетонго орнотуу үчүн монтаждык негиз.

LAMP-PRO жарык берүүчү LED лампа жана антеннасы, ворота кыймылын билдирүү үчүн.

PHOTOCELL-N коопсуздук фотоэлементтери, инфракызыл жиберүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO зымсыз коопсуздук фотоэлементтери, ассиметриялуу проемдор үчүн бурулуш платасы менен, инфракызыл жиберүүчү жана кабылдагычтан турат.

SIRENA шлагбаум жана ворота кыймылы тууралуу үн билдирүүчү сирена.

HEATER обогреватель, төмөн температура шарттарында ворота жана шлагбаум электроприводдорун жылытуу үчүн.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK пульттары 2021-жылдан баштап DoorHan өндүргөн бардык автоматизация системаларын алыстан башкарууга арналган. Приводдун радиокабылдагычында эки эс тутум ячейкасын ээлейт. Бул пульттар менен бир убакта же өзүнчө беш/он беш түзмөктү башкарууга мүмкүнчүлүк түзүлөт.

Техникалык мүнөздөмөлөр

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

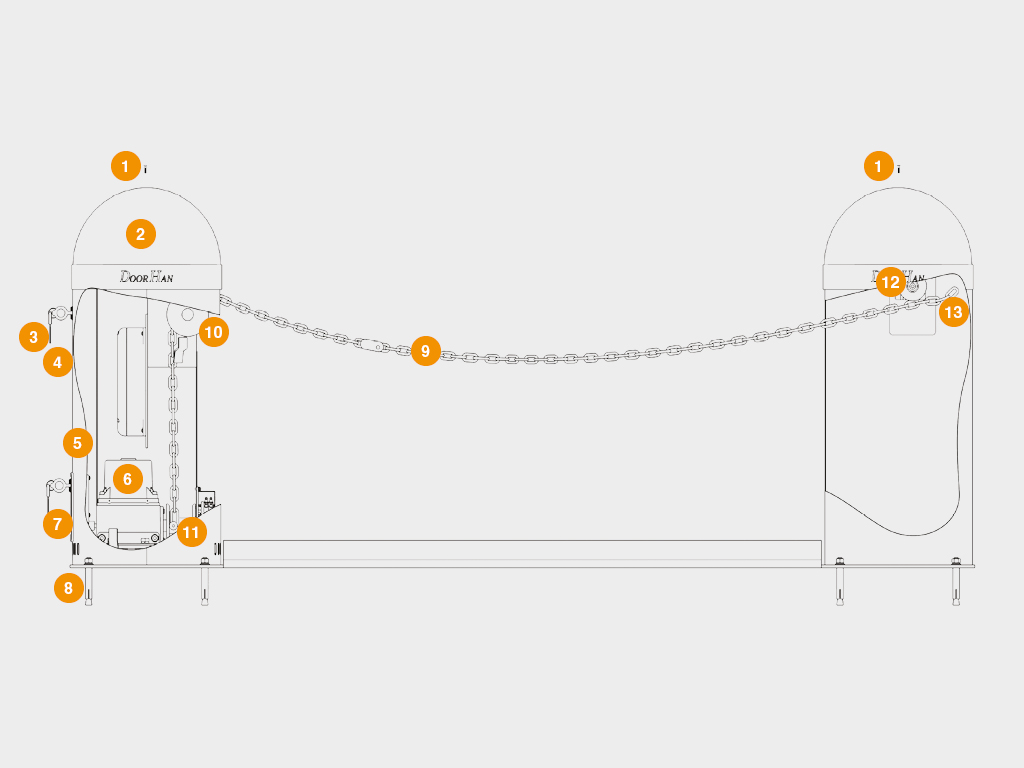

MASTER PRO
Ички алты бурчтуу баштуу капкакты бекитүүчү винт
Боялган болоттон жасалган коргоочу капкак
Боялган болоттон жасалган каркас
Ичке орнотулган PCB-SL башкаруу блогу
Корпус
220 В мотор, ысыктан коргоо менен жабдылган
Ажыраткыч (распцепитель)
Анкердик болт
Цепь жана кулпу
Цеп үчүн нейлон ролик
ННейлондон жасалган жетекчилик шкив
SLAVE PRO
Нейлон ролик менен балансировочный противовес
Цепти бекитүүчү механизм

7 метрге чейинки ачык өтмөктөр үчүн шлагбаум комплекти.

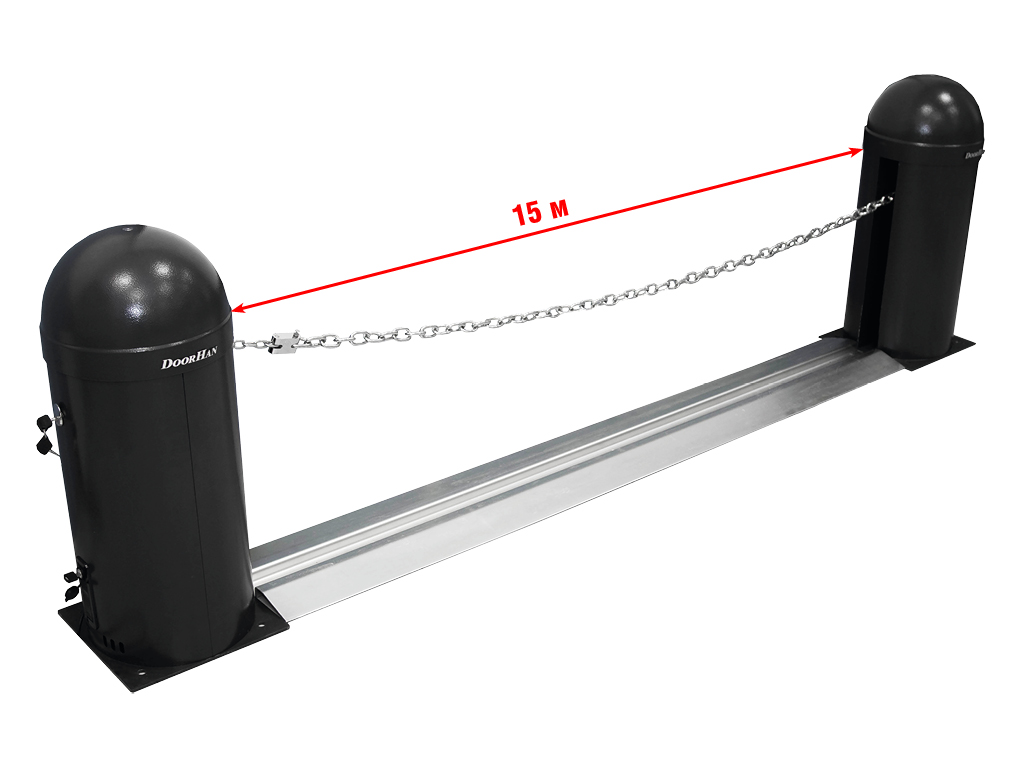

15 метрге чейинки ачык өтмөктөр үчүн шлагбаум комплекти.

Параметр	Значение	Примечание
Ширина проема, мм	7–15
Напряжение питания, В	220–240
Мощность, Вт	280
Диапазон рабочих температур, °С	-20...+55
Максимальный действующий момент, Нм	20
Класс защиты IP	IP54
Интенсивность использования, %	50	Температура t = 20 °С болгондо

1. Цептин жүрүү жолу боюнча эч кандай тоскоолдуктар болбошу керек.

2. Турук бетонула турган жерге орнотулат.

3. Бетондун тереңдиги топуракка жана топтун тоңуу тереңдигине жараша болот.

4. Орнотулган жерде түтүктөр жана электр кабелдери болбошу зарыл.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенополистирол (пенопласт), кагаз кутуча
Длина, мм	800
Ширина, мм	420
Высота, мм	390

Кошумча сүрөттөмө печать

Чынжырлуу тосмонун стойкасы электр энергиясы жокто кол менен өтүүнү башкаруу үчүн ажыратуу механизми менен жабдылган.

Эки түрдүү желоб (опция катары) — орнотулуучу жана үстүнө орнотула турган түрү, чынжырды автоунаалардын үстүнө чыгышынан ишенимдүү коргойт.

Башкаруу блогу комплектке кирет, стойканын корпусуна орнотулган жана ички радиокабылдагычка ээ.

Антивандалдуу болоттон жасалган цинктелген корпус шлагбаум механизмин айлана-чөйрөнүн таасирлеринен жана механикалык зыяндардан бекем коргойт.

Орнотуу

Способы монтажа

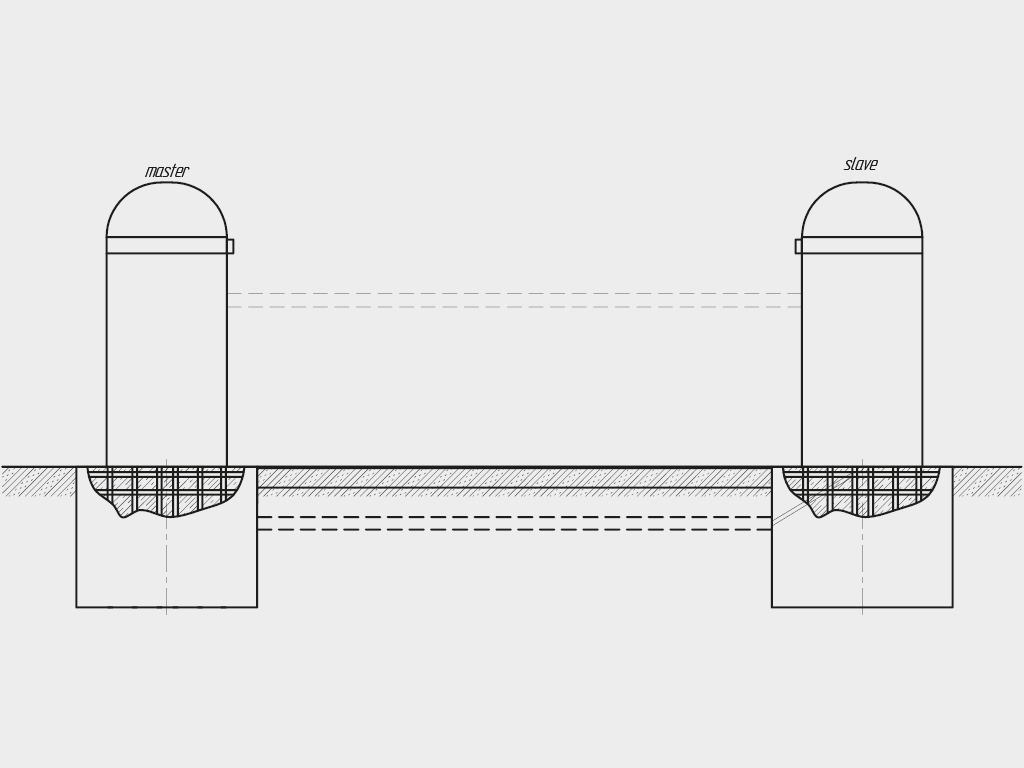

Анкердик болттордун жардамы менен бетон негизге орнотулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Монтаж жана эксплуатациялоо боюнча колдонмо

PDF

Монтаждоо, коопсуздук техникасы жана автоматика кызмат көрсөтүү боюнча эскертүүлөр жана сунуштар

PDF

Паспорт

PDF

Сынактын сертификаты

PDF

Кызмат көрсөтүү китеби

PDF

Габариттик чертеж

PDF

Бетондоо схемасы

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга чынжырлуу тосмонун иштөө кепилдиги сатып алынган күндөн тартып 3 жылдык мөөнөттө берилип турат. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
