DoorHan ширетилген зым тор менен тосмолор системаларын сатып алуу

«ОПТИМА ЛАЙТ» сериясындагы тосмо секциялары кичирейтилип берилген пруток диаметри менен мүнөздөлөт жана ар түрдүү багыттагы узундугу чоң объекттерди тосуу үчүн колдонулат. Мисалы: шаар четиндеги үйлөр, дача участоктору, чоң аянттарды убактылуу тосуу үчүн ылайыктуу.

Зона применения:

Жеке кардар

Дачалар, шаар четиндеги үйлөр — коопсуздукту камсыз кылуу, аймакты коргоо жана ыңгайлуу кирүүнү уюштуруу зарыл болгон жерлер.

Өнөр жай

Ишканалар, жабык мекемелер — тешикти ишенимдүү жана ыңгайлуу жаап коюу талап кылынган жайлар.

Бизнес

Туристтик комплекстердин, мейманканалардын, эс алуу базаларынын жабык аймагын тосуу.

монтаж менен заказ берүү

Артыкчылыктар

Жогорку коррозияга туруктуулук

Ширетүү процессинен кийин цинк каптоо уникалдуу технологиясы секциянын бардык бетин, анын ичинде ширетилген туташкан жерлерин коргойт.

Аймакты жакшы көзөмөлдөө мүмкүнчүлүгү

Ширетилген тордон жасалган тосмо конструкциясы аймакты бөлүүгө мүмкүндүк берип, көрүнүштү бузбайт.

Узак мөөнөттүү колдонуу

Конструкциянын бардык элементтерине порошок каптоо буюмдун кызмат мөөнөтүн бир топ узартат.

Заказды аткаруу убактысынын кыскартышы

Ар бир регионалдык өкүлчүлүктө сакталып турган кампалык запастар тосмо системаларын тез топтоого жана жеткирүүгө шарт түзөт.

Экономикалык үнөмдүүлүк

Кичирейтилип берилген пруток диаметри ар кандай багыттагы узун объекттерди тосууда экономиялоого мүмкүндүк берет.

Жогорку коррозияга туруктуулук

Аймакты жакшы көзөмөлдөө мүмкүнчүлүгү

Ширетилген тордон жасалган тосмо конструкциясы аймакты бөлүүгө мүмкүндүк берип, көрүнүштү бузбайт.

Узак мөөнөттүү колдонуу

Конструкциянын бардык элементтерине порошок каптоо буюмдун кызмат мөөнөтүн бир топ узартат.

Заказды аткаруу убактысынын кыскартышы

Экономикалык үнөмдүүлүк

Дизайн

Стандарттык түстөр

Стандарттык эмес түстөр

Кампадагы стандарттык түстөр

RAL 6005 (жашыл)

RAL 7004 (сүрө)

RAL 8017 (кызыл-күрөң)

RAL 3005 (бордо)

RAL 5005 (көк)

RAL 7016 (антрацит)

RAL 7024 (графит)

RAL картасы боюнча стандарттык эмес түс (кошумча төлөм менен)

RAL 6005 (жашыл, бардык бийиктиктер үчүн)

RAL 7004 (сүрө, 2 030 мм бийиктик үчүн)

RAL 8017 (кызыл-күрөң, 2 030 мм бийиктик үчүн)

Комплектация

Базовая комплектация

Дополнительная комплектация

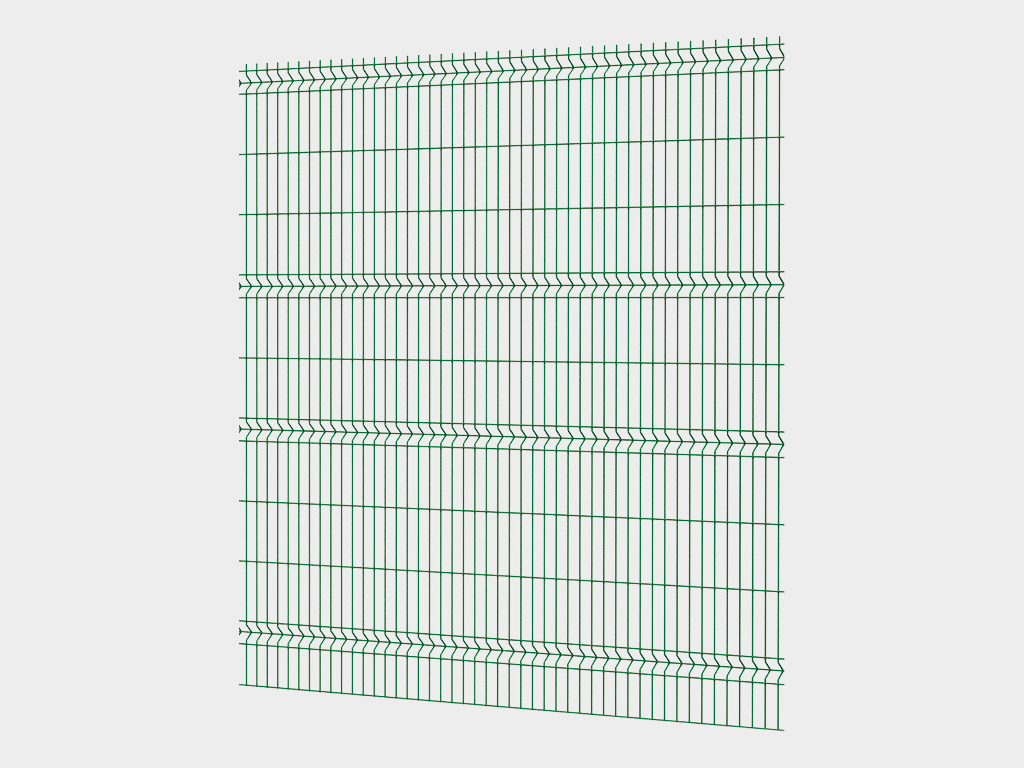

Тосмо секциялары металл прутоктордон чекиттүү ширетүү ыкмасы менен жасалып, андан кийин иштетилип, цинктелип жана боёлот. Панелдин бекемдигин жогорулатуу максатында алар формага салынат, бул учурда мейкиндиктик катуулук элементтери түзүлөт. Алынган конструкциялар аз салмакта жогорку бекемдикке ээ. Кардардын каалоосу боюнча тосмо системалары каалаган түскө боёлушу мүмкүн.

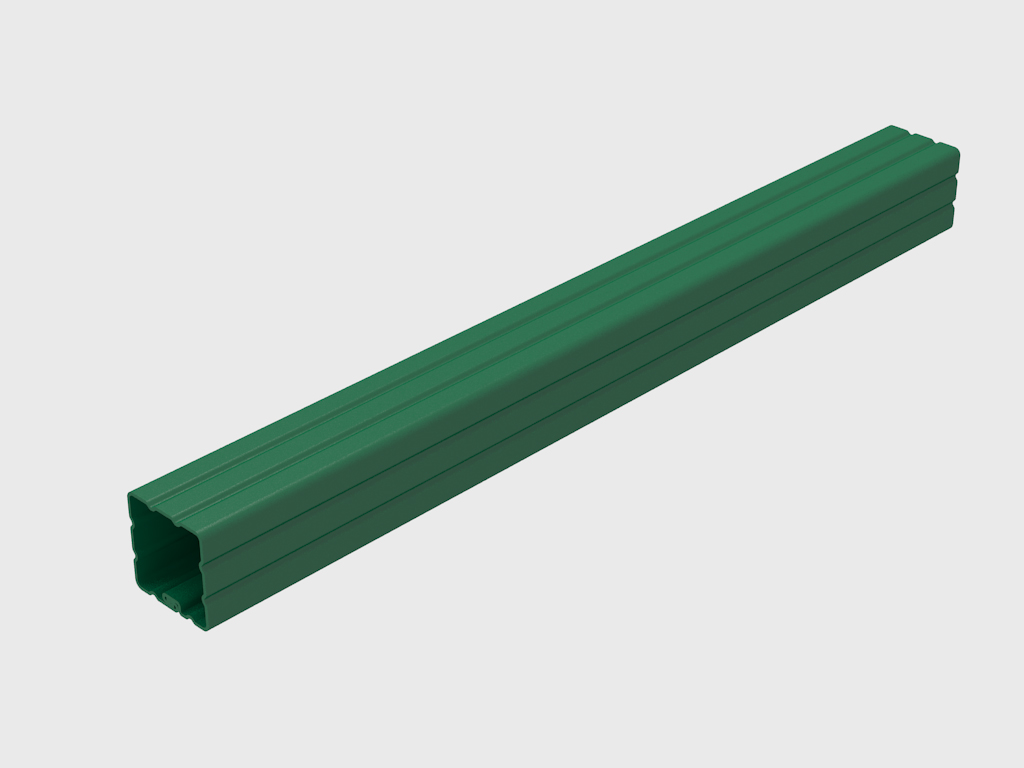

Устундар цинктелген болот табактан муздак формалоо жана андан кийин катуу профиль түзүү маалында валцовка ыкмасы менен прокат линияларында жасалат. Алар порошоктуу боёо камерасында фосфаттоо процессинен кийин боёлат.

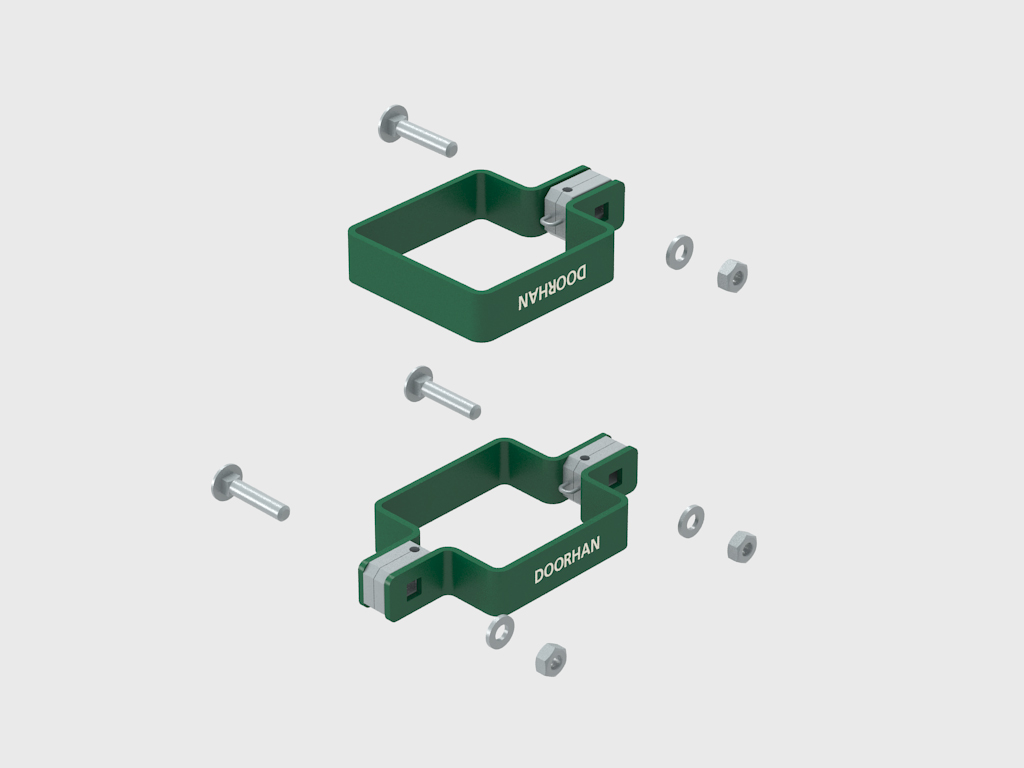

Бекитүү системасы атайын конструкцияга ээ, бул тосмо системаларын орнотууну жеңилдетип, алардын сынууга туруктуулугун жогорулатат. Бардык элементтер ысык прокатталган табактан штамптоо ыкмасы менен жасалып, андан кийин цинктелип жана порошок менен боёлат.

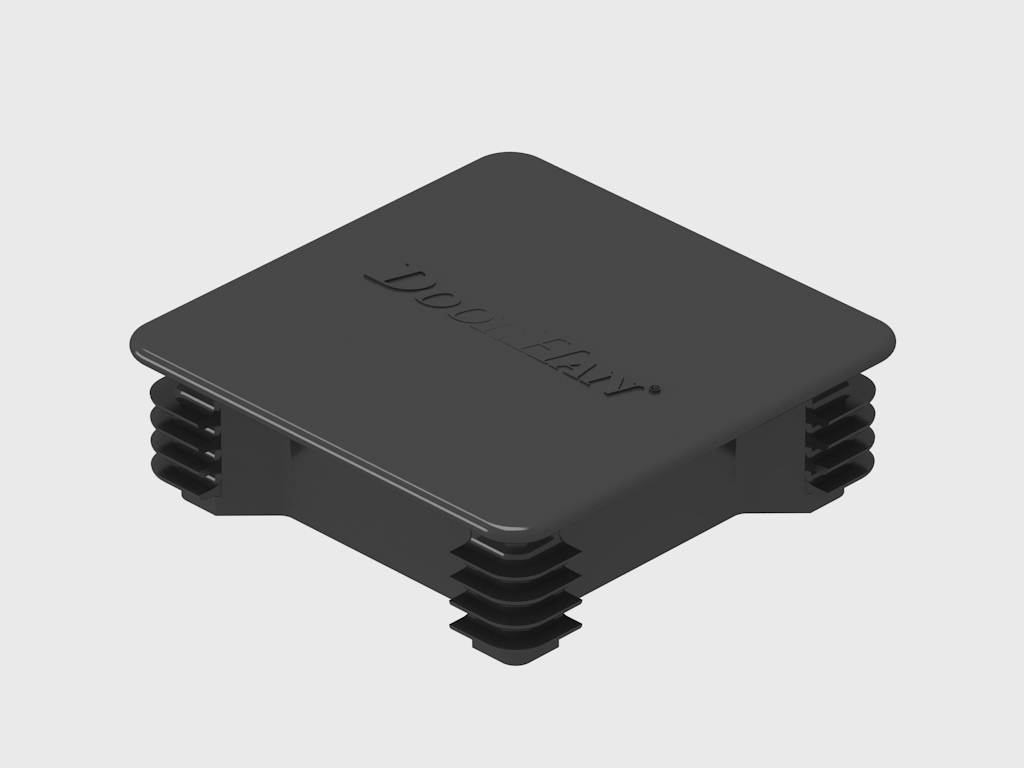

Декоративдүү элементтер устундун жогорку аягына орнотулган пластикалык капкак болуп, конструкцияга атмосфералык жаан-чачындын кирүүсүн алдын алат. Бул декоративдүү элементтер тозууга туруктуу жана жогорку бекем полиуретандан жасалат.

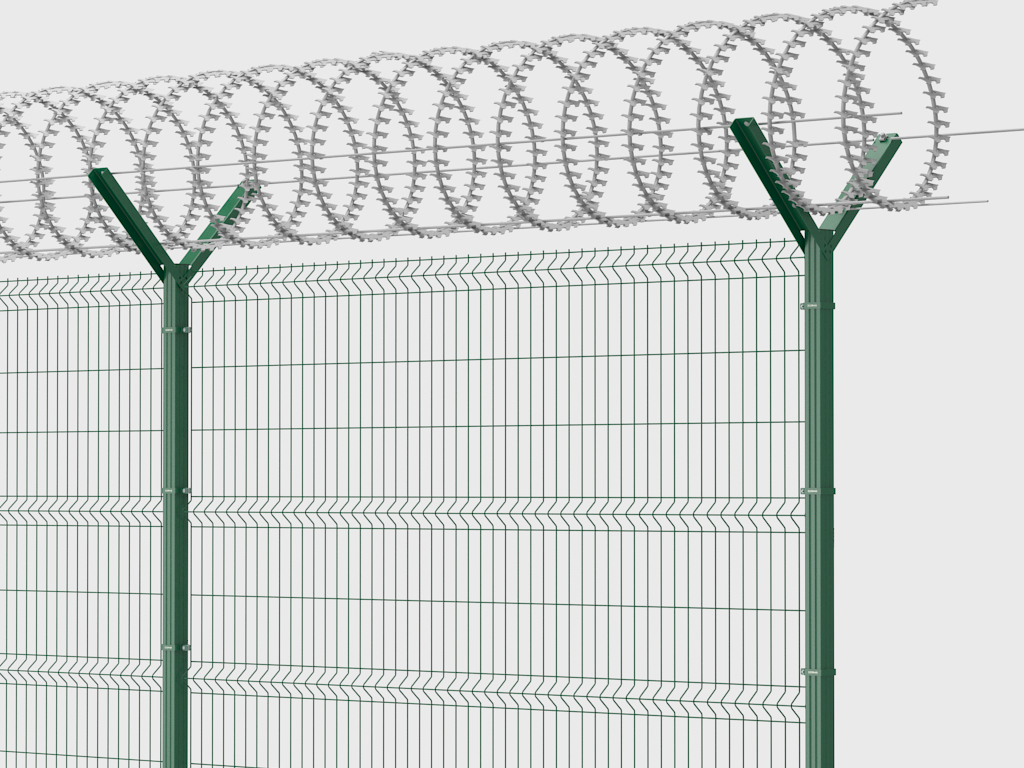

Спиралдуу коопсуздук тосмолору — аймакты коргоонун эң натыйжалуу элементтеринин бири болуп саналат. Спиралдуу тосмолор коргоого өзгөчө көңүл бурулган объекттерде кеңири колдонулат.

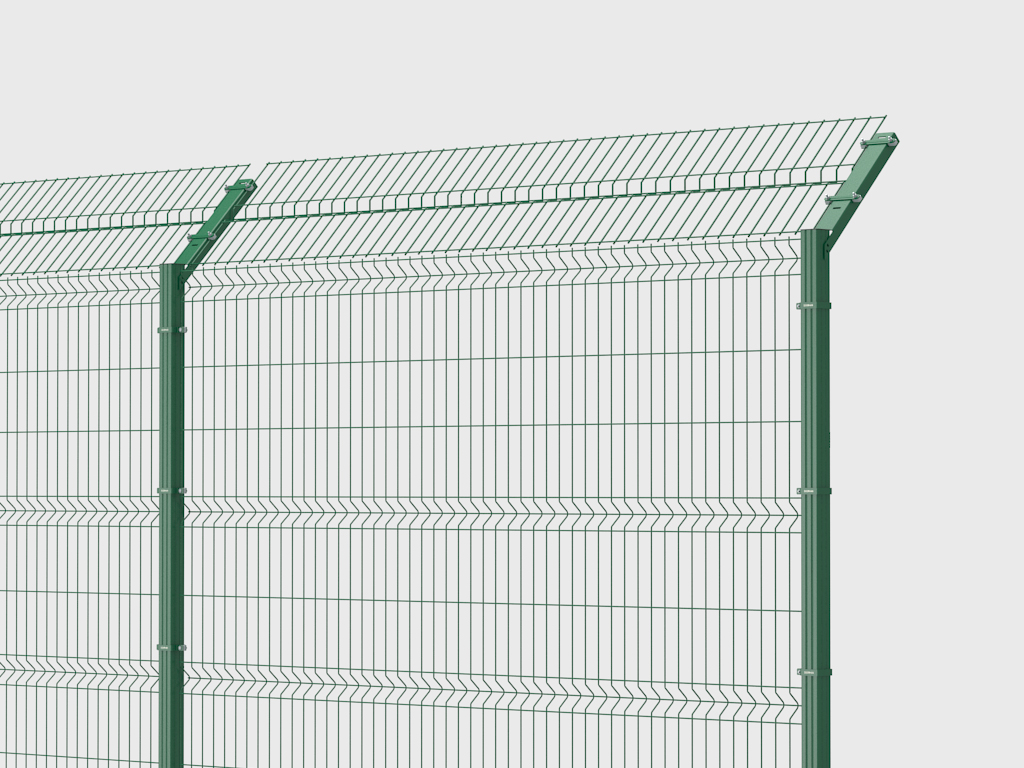

Бийик бурчтуу секцияларды орнотуу режимдүү объекттерди жана жогорку тобокелдик зонасын тосуу үчүн колдонулат. Бийик бурчтуу секциялар корголуучу аймакка уруксатсыз кирүүнү кошумча тосуп, коопсуздукту жогорулатат.

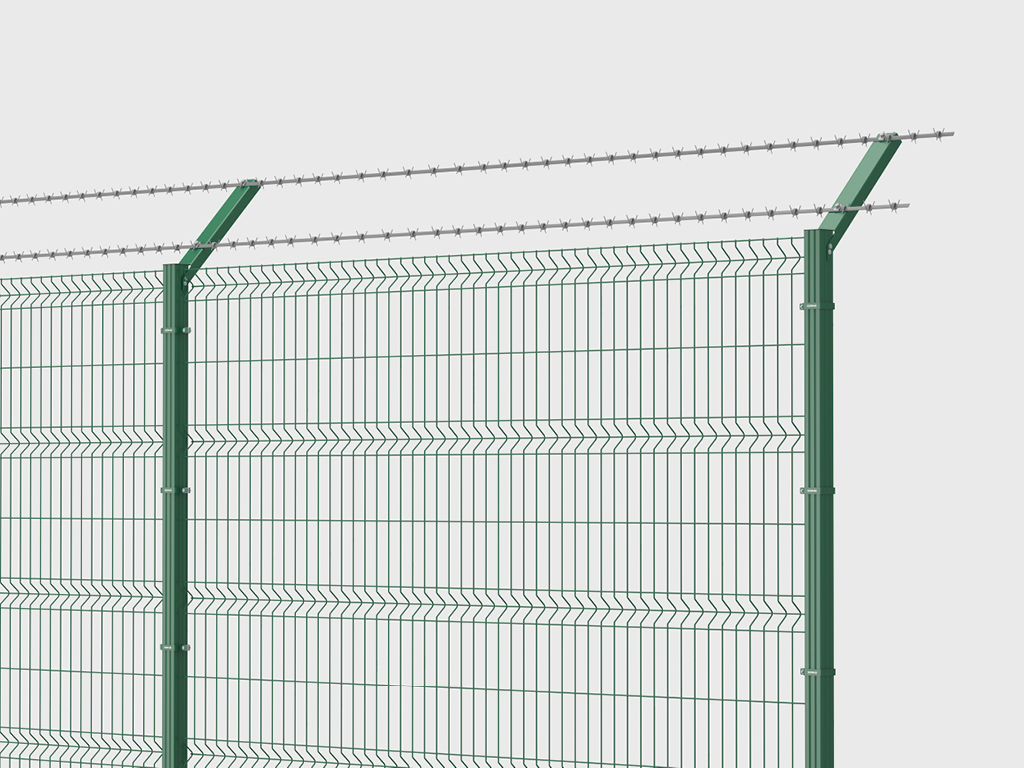

Көйрөч зым аймакты коргоонун кошумча элементи болуп, курулуш объекттерин, өнөр жай жана жеке секторлорду коргоодо ийгиликтүү колдонулат.

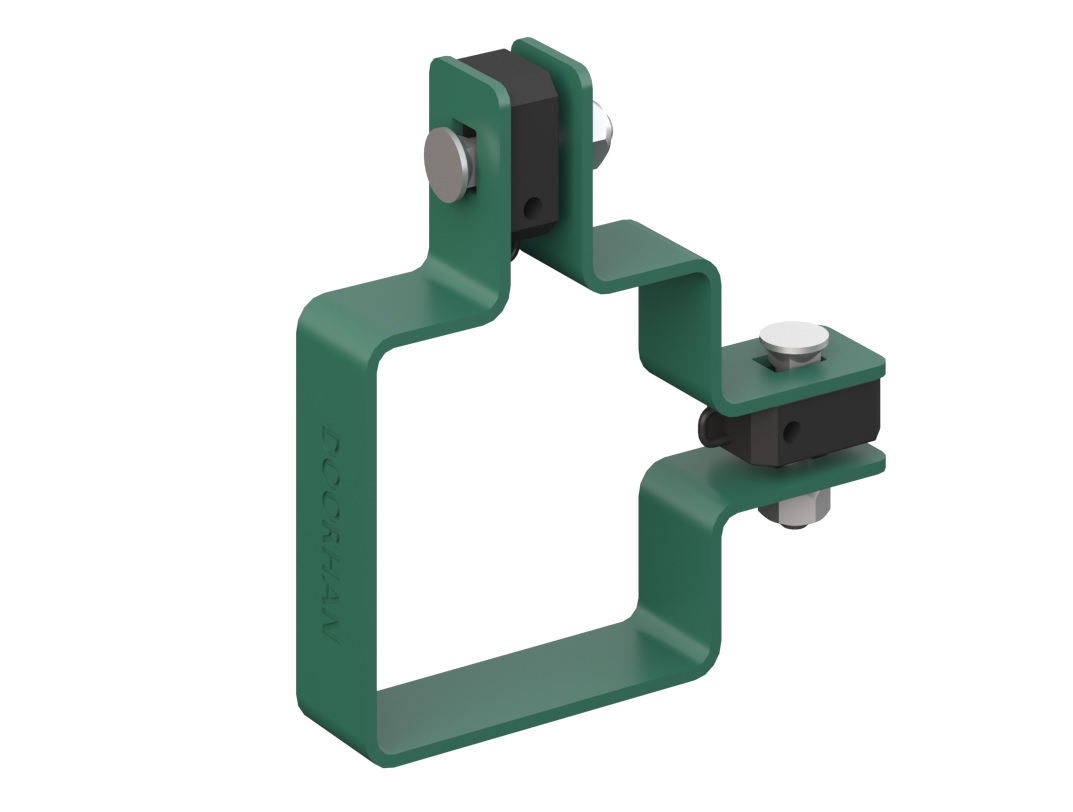

60 × 60 же 80 × 80 бурчтуу хомут тосмо бурчтарында эки тараптуу хомуттун ордуна колдонулат, бул монтаждоо чыгымдарын кыскартууга мүмкүнчүлүк берет.

Техникалык мүнөздөмөлөр

Таблица размеров

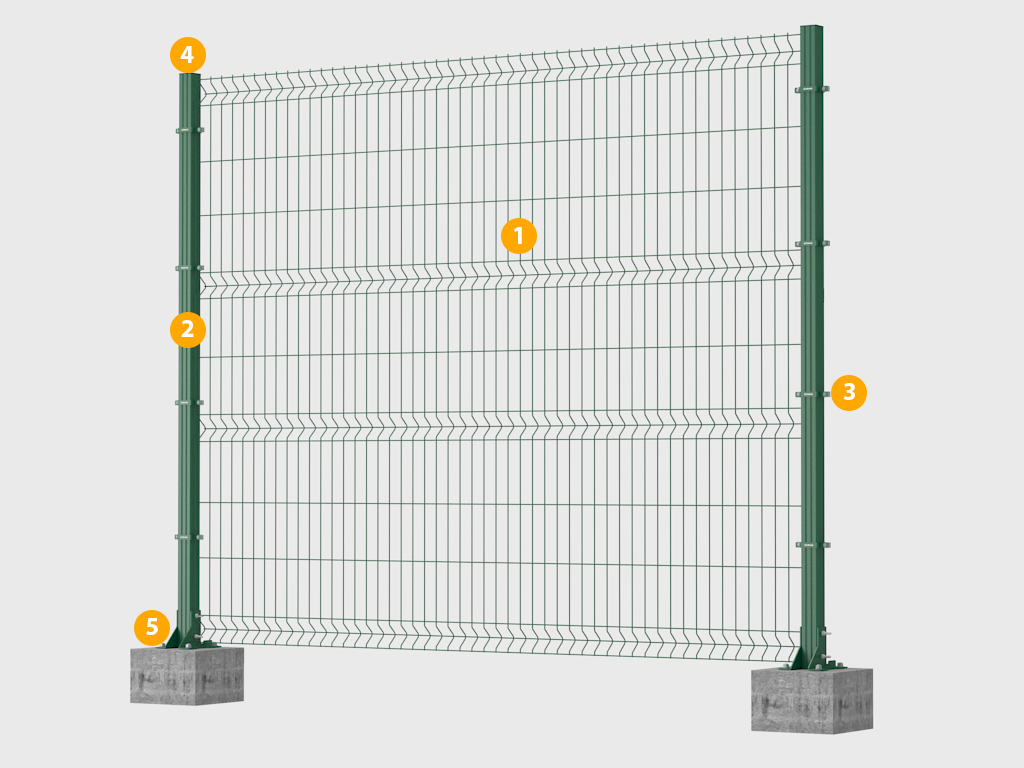

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота секции, мм

1 530, 1 730, 2 030

Ширина, мм

2 535

Межосевое расстояние, м

Заказ параметрлерин караңыз, устун жана бекитүү түрүнө жараша болот

Секция
Устун
Бекиткич
Бет капкагы
Фланец

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина секции	2 535
H1, мм Высота секции	1 530, 1 730, 2 030

Усл. обозначение, наименование параметра	Расчетная формула
BxH, мм Сечение опоры	60 × 60
L, мм Длина опоры	2 050, 2 550, 3050, 3 500
S, мм Толщина стенки опоры	1,4

Параметр	Значение	Примечание
Ширина ячейки, мм	55
Высота ячейки, мм	200
Диаметр горизонтального прутка, мм	3,5
Диаметр вертикального прутка, мм	3,5
Поверхностная плотность цинка не менее, г/м²	80
Толщина порошкового покрытия не менее, мкм	60
Вес, кг/м²	2,133

1. Тосмо системасын туура орнотуу жана так пайдалануусу анын ишенимдүүлүгүн жана узак мөөнөттүү иштешин камсыздайт. Пайдалануу учурунда төмөнкүлөрдү сактоо зарыл:

1.1. Тосмо орнотулгандан кийин ар 6 айда изделиенин тышкы абалын текшерип туруңуз.

1.2. Тышкы кароодо ширетилген секциялардын устунга бекем жабышкандыгына, алсыз кошулмалардын жоктугуна жана тышкы механикалык бузулуулар жоктугуна ынаныңыз.

1.3. Эгер тосмодо кирүүчү конструкциялар (ишиктер, калиткалар) бар болсо, алардын кошулмаларын жана иштөө абалын текшериңиз.

1.4. Ворота жана калитканын канаттары жумшак ачык-жабылышы керек, так иштеши жана замоктун түзмөгү менен бекем кармалышы зарыл. Керек болсо, жөнгө салуучу элементтер менен абалын тууралап, муфталарды, колтуктарды жана замокту майлагыла.

1.5. Устундардын ичине жаан-чачын (суу, кар, жаңгак) түшпөшү керек. Бул үчүн бардык устундар атайын капкак менен жабылганын текшериңиз.

1.6. Тосмо -50°С ден +60°С чейин температурада жана салыштырмалуу нымдуулук 75% шарттарында колдонууга уруксат берилет.

2. Тосмо пайдалануусунда тыюу салынган иштер:

2.1. Тосмого сокку жана тыгылуулук берүү тыюу салынат.

2.2. Тосмо беттерин тазалоодо бетке зыян келтире турган заттарды колдонбоо керек.

2.3. Өндүрүүчү тарабынан каралбаган жабдууларды орнотуу, ал тосмонун салмагын, шамал таасирин жана башка жүктөмдөрүн өзгөртөт. Өндүрүүчүнүн стандарттуу чечимдерине кийлигишүү конструкциянын бекемдигин жоготууга алып келет.

3. Коопсуздук жана видеокөзөмөл системаларын орнотуу үчүн атайын иштелип чыккан конструкцияларды колдонуу зарыл. Башка жабдууларды орнотуу мүмкүнчүлүгүн өндүрүүчүнүн кызматкерлеринен тактап алыңыз.

4. Коопсуздук чаралары:

4.1. Тосмо монтажы монтаждоо нускамасын толук үйрөнгөн адистер тарабынан жасалышы керек.

4.2. Тек гана жакшы абалдагы инструменттерди колдонуңуз.

4.3. Секцияларды бекиткенге чейин өзгөчө этият болуп, элементтердин кулап кетүүсүн алдын алыңыз.

4.4. Жумуш учурунда, эгер персоналды 1,5 мден жогору көтөрүү керек болсо, коргоочу белдикти колдонуңуз. Анын абалы жумуш башталганга чейин текшерилиши шарт..

5. Монтаж учурунда тыюу салынат:

5.1. Алайчы же жылма саты колдонуу.

5.2. 2,5 мден бийик тепкич колдонуу.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Опораларды таңгактоо; секцияларды 50 кг салмактан ашпаган топтомго таңгактоо

Упаковка в коробку	Характеристики упаковки
Описание	Крепеждерди, фланецтерди жана кошумча комплектацияларды таңгактоо
Состав	Үч катмарлуу кагаз куту, стретч-пленка, логотипи бар скотч
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка на палету	Характеристики упаковки
Описание	Секцияларды 10дон кем эмес даана топтомдору палетага орнотулушу мүмкүн

Орнотуу

Способы монтажа

Подготовка строительного объекта

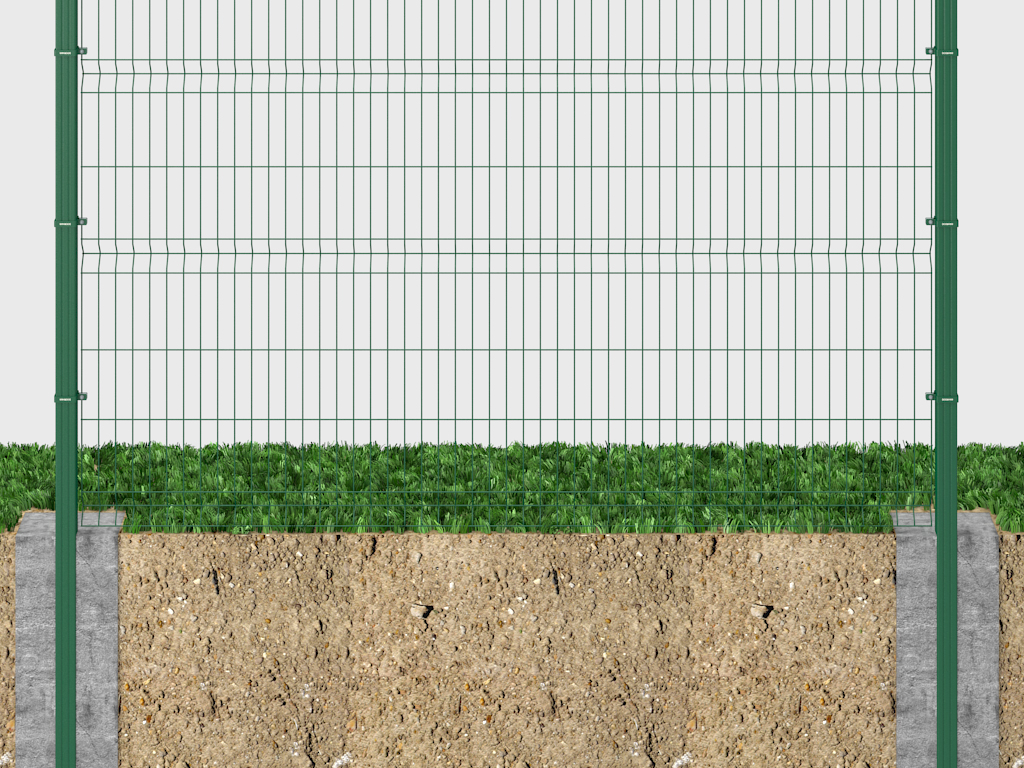

Устундарды бетонго куюу. Бул устундарды орнотуунун эң жөнөкөй жана үнөмдүү жолу болуп саналат, анда устун жерге түздөн-түз бетон менен бекитилет.

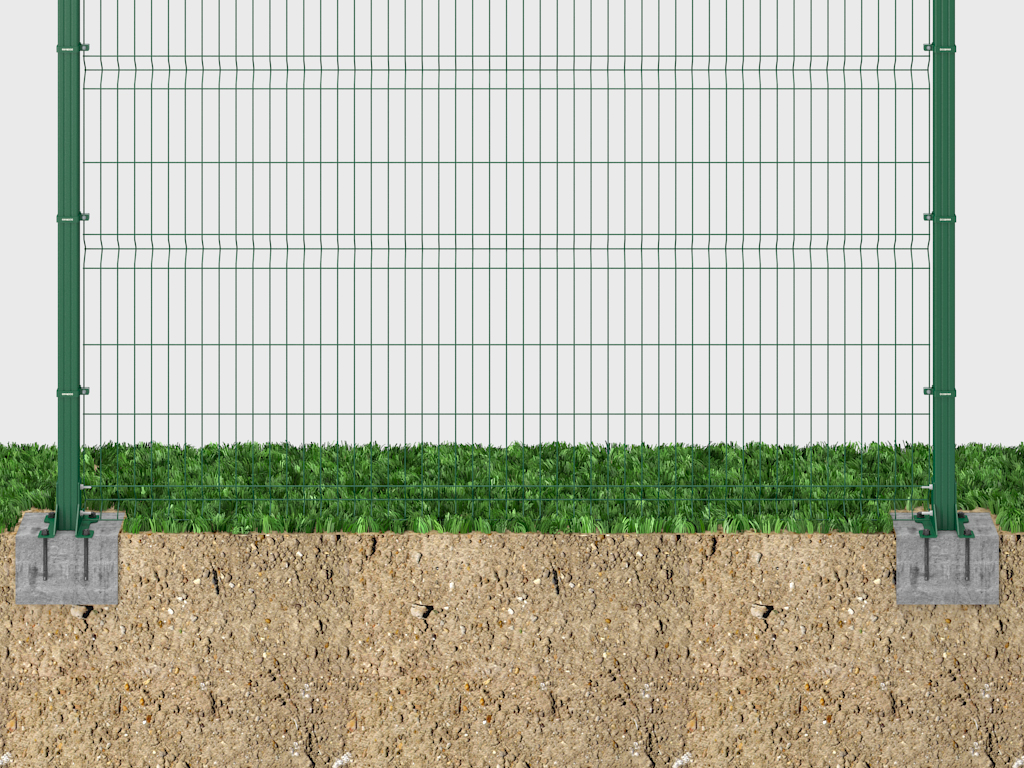

Регулировкасыз даяр негизге орнотуу. Устундук табак колдонулбастан, фланец аркылуу үнөмдүү монтаж жүргүзүлөт.

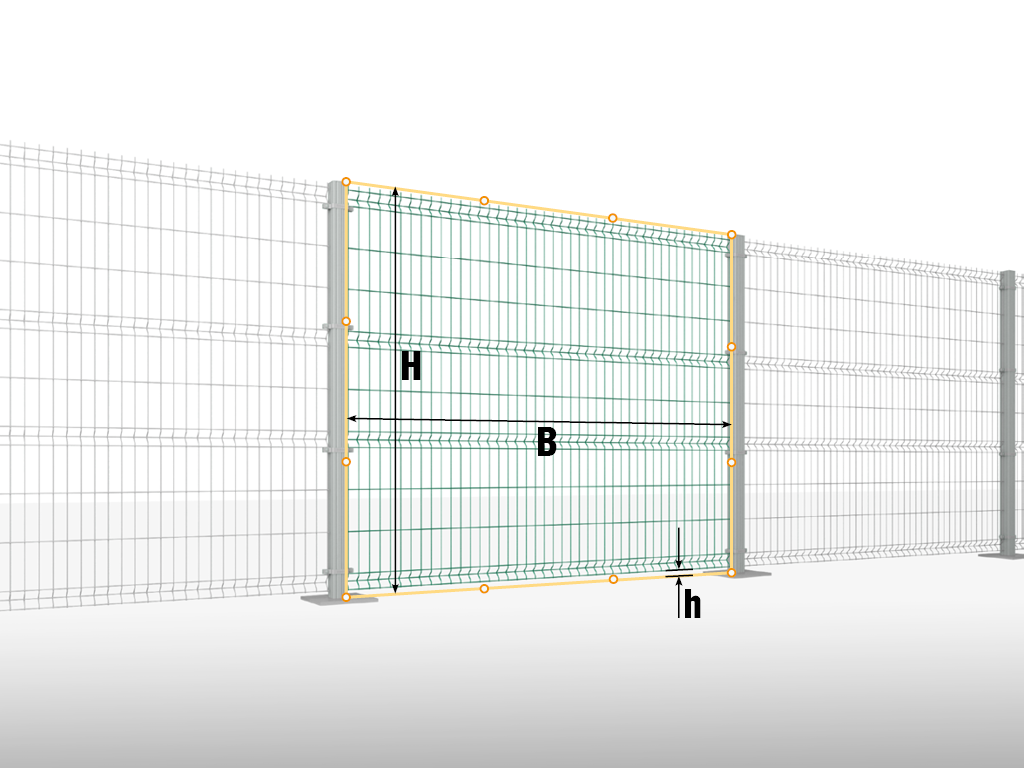

H (мм) — конструкциянын бийиктиги.
B (мм) — конструкциянын туурасы.
h (мм) — ачыктык (прозор).

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу боюнча нускамалар

PDF

Сертификатка ылайыктыгы

PDF

Ограждение системаларынын паспорту

PDF

Секциялар

PDF

DWG

Стандарттык комплектация

PDF

DWG

Крепеждер

PDF

DWG

Илгерки секциялар жана СББ (системалары бар бүтүндүк) үчүн крепеж комплектациясы

PDF

DWG

Ограждение системаларын орнотуу ыкмалары

PDF

DWG

Төмөнкү кошумча ограждение

PDF

DWG

Секциялар үчүн ограждение системаларынын палетасы

PDF

DWG

Опоралар үчүн ограждение системаларынын палетасы

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшү болгон конструкциянын иштөө кепилдиги кардарга сатып алуу күнүнөн тартып чекене заказдар үчүн 1 жылга, дилерлик заказдар үчүн 2 жылга берилет.

Жаңы буюмдар

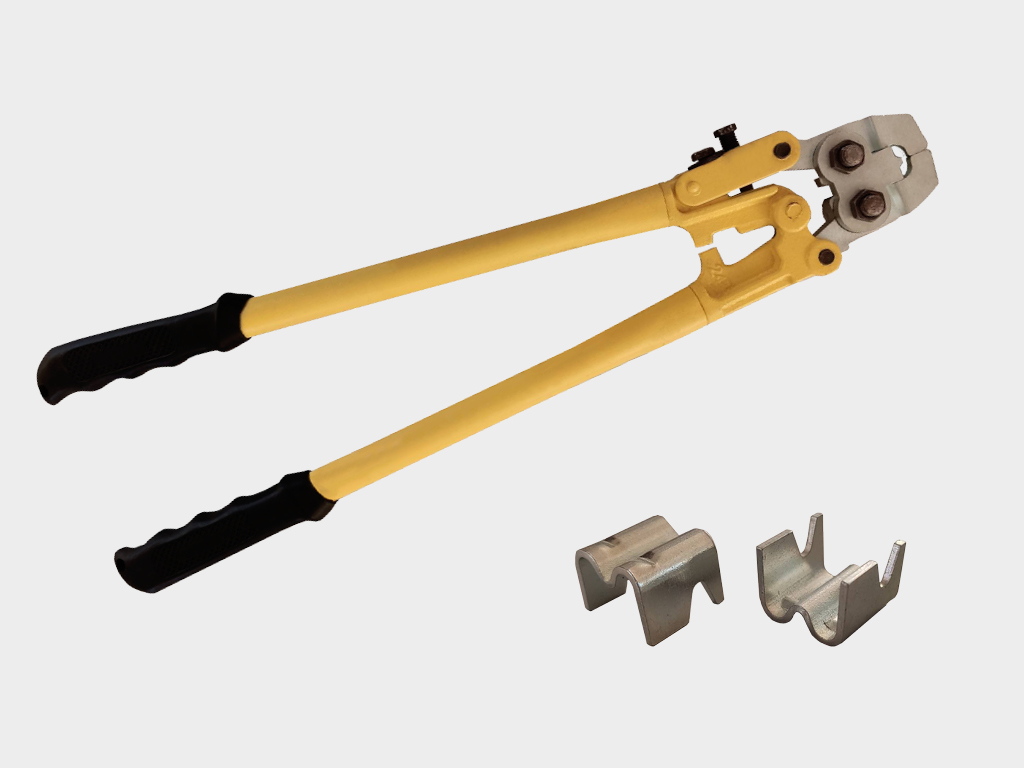

Скобообжимдуу аспаптар жана клипстар габион тосмолорун куруп жатканда, тосмонун бийиктигин жогорулатып жатканда же ошол эле диаметри бар тосмо торду бекитүүдө колдонулат.
