60 х 55 х 3 өлчөмүндөгү х/к балка үчүн, узундугу L = 6 000 мм, ролик жана багыттоочу системасы

Комплектке жылма дарбазаларды чогултуу жана орнотуу үчүн керектүү бардык элементтер кирет. Бул комплектке өз алдынча жасалган ар кандай түрдөгү калкандар шайкеш келет.
Артыкчылыктар
Ишенимдүүлүк
Конструкция жогорку чыңалууга туруктуу болот балкадан жасалган, бардык деталдар чоң бекемдик запасы менен даярдалган.
Узак мөөнөттүү иштөө
Бардык элементтер цинктелген. Система кеминде 20 000 циклге эсептелген.
Жумушчу температуранын кең диапазону
Роликтүү таянычтардагы подшипниктерге колдонулган үшүккө туруктуу майлоочу каражат роликтердин өтө төмөн температурада да эркин айланышын камсыз кылат.
Жогорку сапат
Жогорку сапаттагы чийки заттарды колдонуу жана өндүрүштүн заводдук шартта жүргүзүлүшү продукциянын кемчиликсиз сапатын кепилдейт.
Ишенимдүүлүк
Конструкция жогорку чыңалууга туруктуу болот балкадан жасалган, бардык деталдар чоң бекемдик запасы менен даярдалган.
Узак мөөнөттүү иштөө
Бардык элементтер цинктелген. Система кеминде 20 000 циклге эсептелген.
Жумушчу температуранын кең диапазону
Роликтүү таянычтардагы подшипниктерге колдонулган үшүккө туруктуу майлоочу каражат роликтердин өтө төмөн температурада да эркин айланышын камсыз кылат.
Жогорку сапат
Жогорку сапаттагы чийки заттарды колдонуу жана өндүрүштүн заводдук шартта жүргүзүлүшү продукциянын кемчиликсиз сапатын кепилдейт.
Комплектация
Базовая комплектация
Балка 60 × 55 × 3, L = 6 000 мм

Балка 60 × 55 × 3, L = 6 000 мм

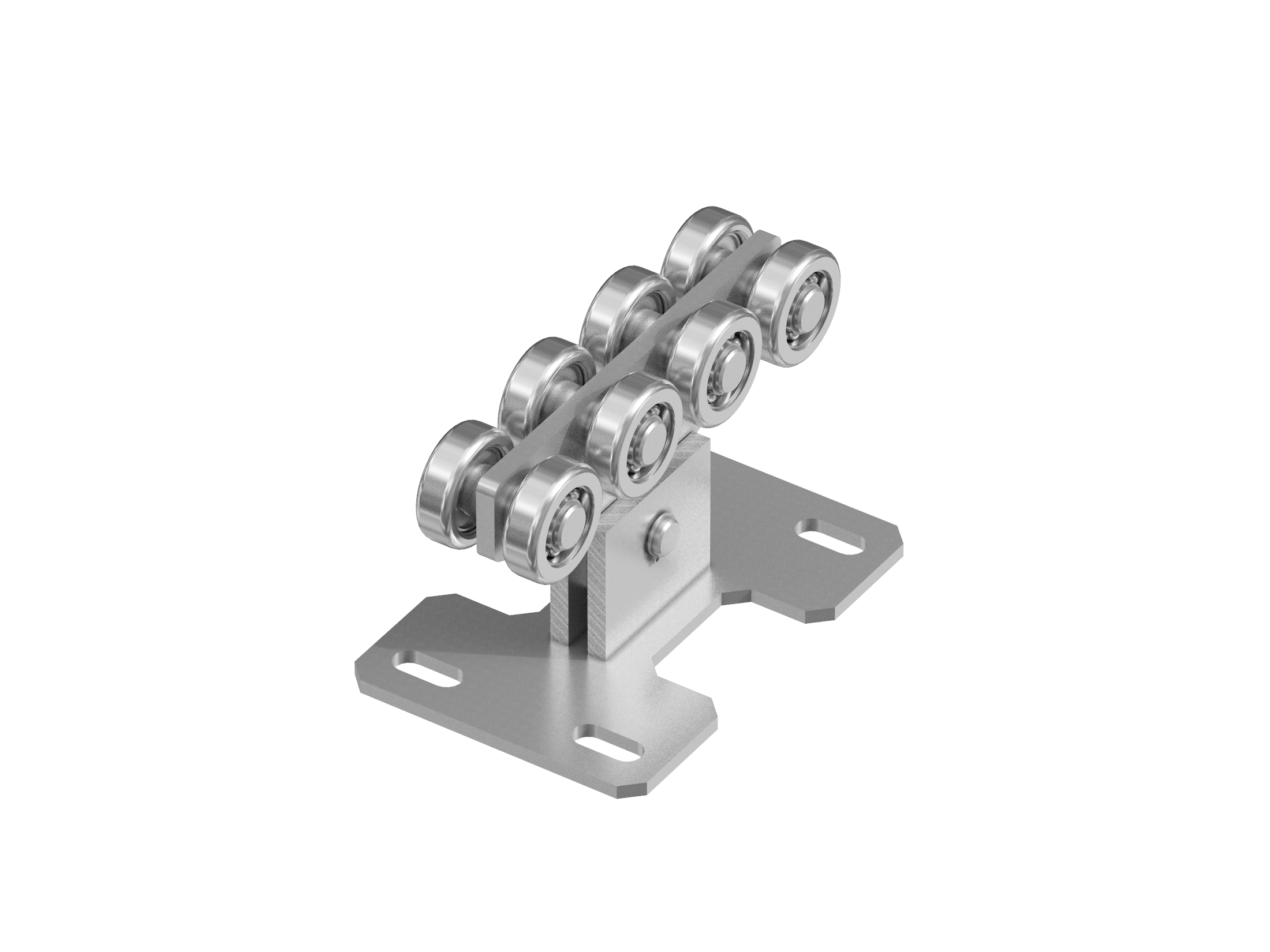

Роликтүү таянычтар — 2 даана

Роликтүү таянычтар — 2 даана

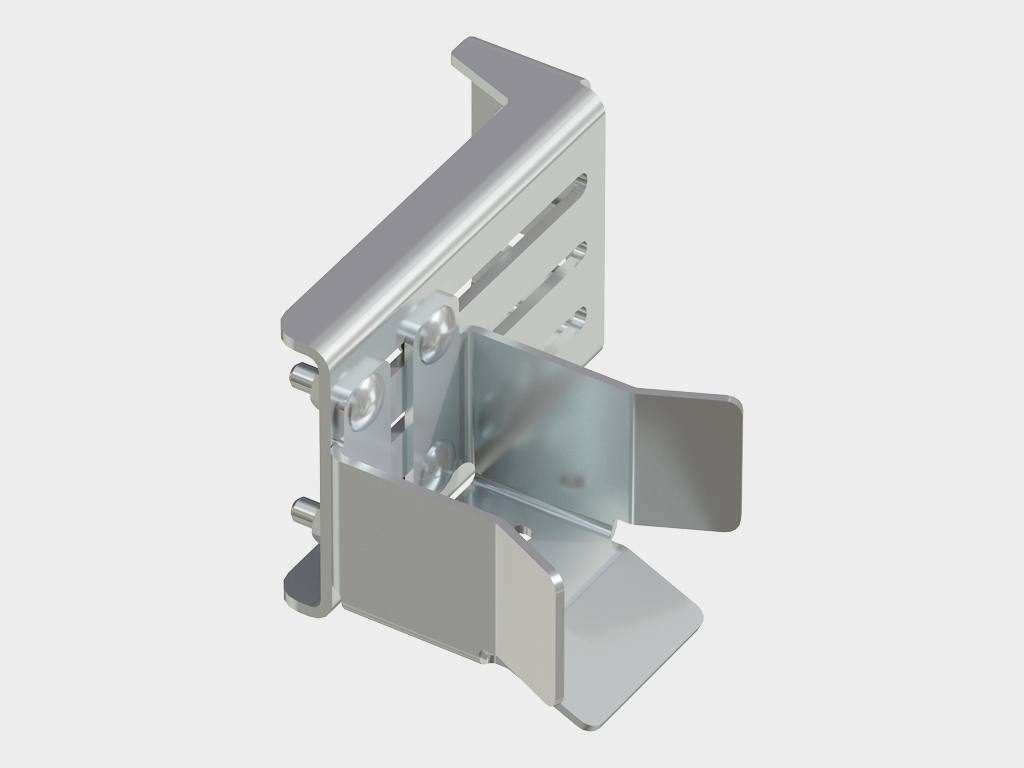

Төмөнкү кармагыч — 1 даана

Төмөнкү кармагыч — 1 даана

Багыттоочу түзмөктөр — 2 даана

Багыттоочу түзмөктөр — 2 даана

Балкага арналган капкактар — 2 даана

Балкага арналган капкактар — 2 даана

Техникалык мүнөздөмөлөр
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка

Дарбазаны сол же оң тарапка ачылуучу кылып орнотуу мүмкүн

Дарбазаны сол же оң тарапка ачылуучу кылып орнотуу мүмкүн

Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 350

1. Комплекттөөчү элементтерди туура орнотуу жана эксплуатациялоо — ишенимдүүлүктүн жана узак мөөнөттүү иштөө мөөнөтүнүн кепилдиги. Эксплуатация учурунда төмөнкү эрежелерди сактоо талап кылынат:

1.1. Система орнотулгандан кийин ар 6 айда изделиени сырткы кароодон өткөрүү.

1.2. Сырткы кароо учурунда дарбазанын капкагына бардык элементтердин бекем орнотулганына, сырткы механикалык зыяндардын жоктугуна жана начар туташкан жерлердин болбогонуна ынануу.

1.3. Ролик жана багыттоочу системаларды -30°Сден +40°Сге чейинки айлана-чөйрө температурасынын жана 75 % салыштырма нымдуулук шартында пайдаланууга уруксат берилет.

2. 60 х 55 х 3 өлчөмүндөгү х/к балка үчүн ролик жана багыттоочу системаларды эксплуатациялоодо ТЫЮУ САЛЫНАТ:

2.1. Роликтүү таянычтарга күч менен тартуу же сокку берүү.

2.2. Комплекттөөчү элементтерди тазалоодо алардын бетине зыян келтириши мүмкүн болгон каражаттарды колдонуу.

2.3. Өндүрүүчү тарабынан каралбаган, конструкциялык элементтерге массалык, шамал же башка жүктөмдөрдү өзгөртүп жибере турган жабдууларды орнотуу. Өндүрүүчүнүн стандарттык чечимдерине кандай гана болбосун кийлигишүү конструкциянын бекемдик мүнөздөмөлөрүнүн төмөндөшүнө алып келиши мүмкүн.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Таңгак — бул балканын айланасына капталуу ыкмасы менен оролгон аба капчыкчалары бар пленка; пленка компаниянын логотиби түшүрүлгөн скотч менен бекитилген
Длина, мм 6 000
Ширина, мм 65
Высота, мм 60
Упаковка в коробку Характеристики упаковки
Описание Роликтүү таянычтар, багыттоочу түзмөктөр, кармагычтар, балкага арналган капкактар
Длина, мм 400
Ширина, мм 300
Высота, мм 200
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Жылма дарбазаларды пайдалануу боюнча нускамалар

Revolution сериясындагы жылма дарбазалардын мисалында прокатталган балкага орнотулуучу болот дарбазаларды чогултуу боюнча нускамалар

DoorHan жылма дарбазаларынын мисалында прокатталган балкага орнотулуучу сэндвич-панелдер менен толтурулган полотнолу дарбазаларды чогултуу боюнча нускамалар

Дарбазанын комплекттөөсүнүн шайкештик сертификаты

Сэндвич-панелдер менен толтурулган калкан мисалында эшиктин жалпы көрүнүшү

Кепилдик милдеттенмелери печать

Кардарга DoorHan фирмасынын өндүрүшүндөгү жылма дарбазалардын комплекттөөсүнүн ишенимдүү иштөөсүнө сатып алынган күндөн тартып 1 жылдык кепилдик берилет.

Комплектация
Базовая комплектация
Балка 60 × 55 × 3, L = 6 000 мм

Балка 60 × 55 × 3, L = 6 000 мм

Роликтүү таянычтар — 2 даана

Роликтүү таянычтар — 2 даана

Төмөнкү кармагыч — 1 даана

Төмөнкү кармагыч — 1 даана

Багыттоочу түзмөктөр — 2 даана

Багыттоочу түзмөктөр — 2 даана

Балкага арналган капкактар — 2 даана

Балкага арналган капкактар — 2 даана

Техникалык мүнөздөмөлөр
Стандартные конструктивные решения

Дарбазаны сол же оң тарапка ачылуучу кылып орнотуу мүмкүн

Дарбазаны сол же оң тарапка ачылуучу кылып орнотуу мүмкүн

Технические характеристики
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 350
Условия эксплуатации продукции

1. Комплекттөөчү элементтерди туура орнотуу жана эксплуатациялоо — ишенимдүүлүктүн жана узак мөөнөттүү иштөө мөөнөтүнүн кепилдиги. Эксплуатация учурунда төмөнкү эрежелерди сактоо талап кылынат:

1.1. Система орнотулгандан кийин ар 6 айда изделиени сырткы кароодон өткөрүү.

1.2. Сырткы кароо учурунда дарбазанын капкагына бардык элементтердин бекем орнотулганына, сырткы механикалык зыяндардын жоктугуна жана начар туташкан жерлердин болбогонуна ынануу.

1.3. Ролик жана багыттоочу системаларды -30°Сден +40°Сге чейинки айлана-чөйрө температурасынын жана 75 % салыштырма нымдуулук шартында пайдаланууга уруксат берилет.

2. 60 х 55 х 3 өлчөмүндөгү х/к балка үчүн ролик жана багыттоочу системаларды эксплуатациялоодо ТЫЮУ САЛЫНАТ:

2.1. Роликтүү таянычтарга күч менен тартуу же сокку берүү.

2.2. Комплекттөөчү элементтерди тазалоодо алардын бетине зыян келтириши мүмкүн болгон каражаттарды колдонуу.

2.3. Өндүрүүчү тарабынан каралбаган, конструкциялык элементтерге массалык, шамал же башка жүктөмдөрдү өзгөртүп жибере турган жабдууларды орнотуу. Өндүрүүчүнүн стандарттык чечимдерине кандай гана болбосун кийлигишүү конструкциянын бекемдик мүнөздөмөлөрүнүн төмөндөшүнө алып келиши мүмкүн.

Упаковка
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Таңгак — бул балканын айланасына капталуу ыкмасы менен оролгон аба капчыкчалары бар пленка; пленка компаниянын логотиби түшүрүлгөн скотч менен бекитилген
Длина, мм 6 000
Ширина, мм 65
Высота, мм 60
Упаковка в коробку Характеристики упаковки
Описание Роликтүү таянычтар, багыттоочу түзмөктөр, кармагычтар, балкага арналган капкактар
Длина, мм 400
Ширина, мм 300
Высота, мм 200
Кепилдик милдеттенмелери

Кардарга DoorHan фирмасынын өндүрүшүндөгү жылма дарбазалардын комплекттөөсүнүн ишенимдүү иштөөсүнө сатып алынган күндөн тартып 1 жылдык кепилдик берилет.
