Эки жуп кайчы механизми менен жабдылган көтөрүүчү стол өндүрүштүк жана үй шарттарындагы ар кандай тармактарда колдонулуп, жүктөрдү ар кандай деңгээлдерге көтөрүп жана түшүрүүгө мүмкүндүк берет. Көтөрүүчү столду колдонуу имараттын ар башка деңгээлдери ортосунда эң ыңгайлуу жүк ташууну уюштурууга шарт түзөт. Көтөрүүчү стол иштетүүдө ишенимдүү жана техникалык тейлөөдө жеңил.

Зона применения:

Амбар комплекстери, өндүрүш объектилери, автоунаа токтоочу жайлар

монтаж менен заказ берүү

Артыкчылыктар

Вертикалдык кайра жүктөө операциялары

Вертикалдык кайра жүктөө операцияларын мүмкүн болушунча ылдам жүргүзүүгө шарт түзөт.

Курулуштун коопсуздук элементтери

Персоналдын буттарын коргоо үчүн стол рамка жана коопсуздук клапандары менен жабдылган.

Жөнөкөй башкаруу

Көтөрүүчү столдун ишин башкаруу портативдүү баскычтуу башкаруу пультунан жүргүзүлөт.

Авариялык абалда дароо токтотуу

Гидравликалык система коопсуздугу шлангдын үзүлүшү учурунда столду дароо токтотот.

Вертикалдык кайра жүктөө операциялары

Вертикалдык кайра жүктөө операцияларын мүмкүн болушунча ылдам жүргүзүүгө шарт түзөт.

Курулуштун коопсуздук элементтери

Персоналдын буттарын коргоо үчүн стол рамка жана коопсуздук клапандары менен жабдылган.

Жөнөкөй башкаруу

Көтөрүүчү столдун ишин башкаруу портативдүү баскычтуу башкаруу пультунан жүргүзүлөт.

Авариялык абалда дароо токтотуу

Гидравликалык система коопсуздугу шлангдын үзүлүшү учурунда столду дароо токтотот.

Комплектация

Базовая комплектация

Дополнительная комплектация

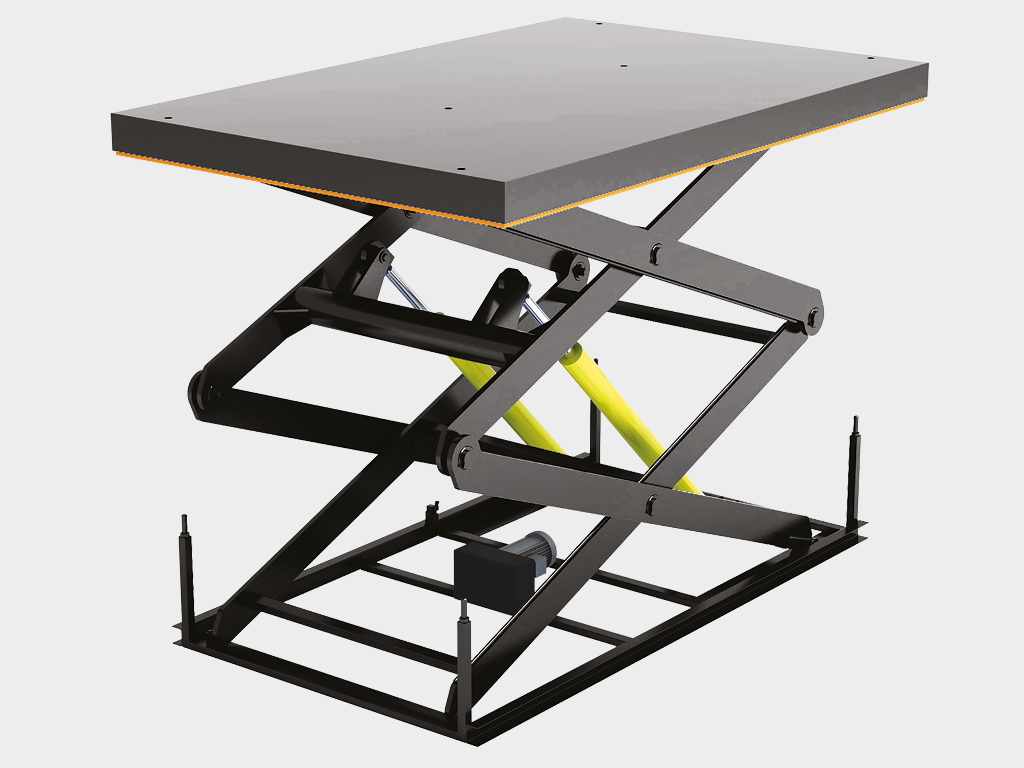

Көтөрүүчү стол.

Көтөрүүчү стол үчүн тосмо.

Көтөрүүчү столдун аппарели.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина конструкции, м

1,8–6,5

Ширина конструкции, м

1,2–2,4

Высота конструкции, м

0,4–1,1 (айрылган абалда); 1,4–4,5 (жийирилген абалда)

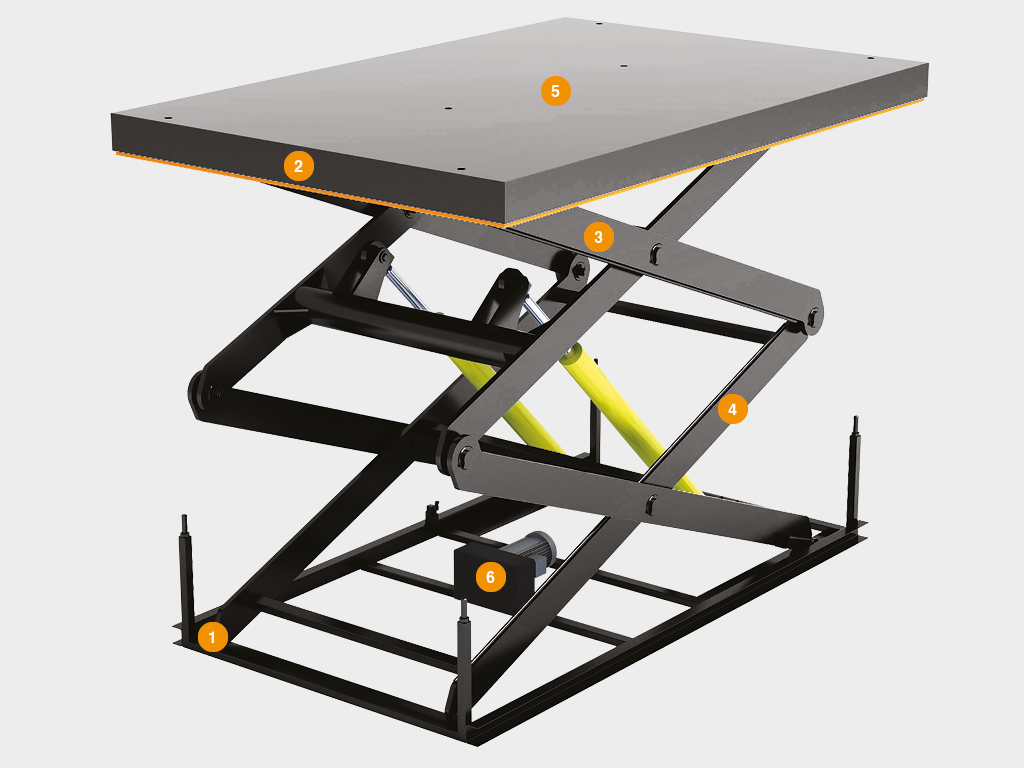

Столдун негизги базасы
Столдун коопсуздук рамкасы
Столдун сырткы таянычтары
Столдун ички таянычтары
Столдун платформа
Гидравликалык станция

Эки жуп кайчы механизми бар көтөрүүчү стол.

Параметр	Значение	Примечание
Длина, мм	1 800–6 500
Ширина, мм	1 200–2 400
Высота подъема, мм	1 400–4 500
Грузоподъемность, кг	200–3 000
Диапазон рабочих температур, °С	-20...+50
Напряжение питания, В	380
Класс защиты IP	IP54

1. Столду иштетүүдөн мурун транспорттук бекиткичтерди (рым-болтторду) алып салыңыз.

2. Иштөө аймагында адамдар же бөгөт коюучу буюмдар болгондо көтөрүүчү столду колдонууга болбойт.

3. Тиешелүү жүктөө салмагын ашырбаңыз.

4. Көтөрүүчү столдун жүктөрдүн кулашынан же жүк ташуучу автоунаалардын соккусунан пайда болгон дефекттери жок экенин текшериңиз.

5. Бардык сүрүлүүчү жолдордун таза экенин жана бөгөт коюучу буюмдардын жоктугун камсыз кылыңыз.

6. Гидросистеманын элементтеринен агып чыгуу жок экенин текшериңиз.

7. Иштөөдөн кийин көтөрүүчү столду төмөнкү абалга түшүрүңүз.

8. Стол менен иштөөгө көтөрүүчү столдун түзүлүшүн жана иштөө принцибин билген адамдар гана уруксат берилет.

9. Коопсуздук рамкасынын иштешин жана жөндөөлөрүн текшериңиз. Коопсуздук рамкасы иштебеген столду колдонууга тыюу салынат!

10. Кандайдыр бир кемчиликтер табылганда столду колдонуу тыюу салынат!

НАЗАР АУРУУ! Адамдарды көтөрүү/түшүрүү үчүн столду колдонуу тыюу салынат!

Үч метрден жогору көтөрүү бийиктиги бар көтөрүүчү столдорду колдонуу учурда столдун капкагын түз вертикалдуу кыймылдатууну камсыз кылган багыттоочуларды колдонуу гана уруксат берилет.

Кошумча сүрөттөмө печать

DoorHan концерни жүктөрдү жүк ташуучу транспортко гидравликалык көтөрүүчү кран же кеминде 2 метрлик вилкасы бар автожүктөгүч аркылуу жүктөйт. Кардар же орнотуучу жүктөрдү жылдыруу үчүн ушул сыяктуу жабдууну камсыз кылышы керек. Кран же башка көтөрүү каражаттарын колдонууда тиешелүү жүк көтөрүү жөндөмдүүлүгүнө ээ стропторду колдонуу сунушталат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Көтөрүүчү стол

PDF

Көтөрүүчү столду башкаруу блогу LTCU-1

PDF

«Көтөрүүчү стол» сервис китеби

PDF

Кайра жүктөөчү жабдууларга ылайык экендигин тастыктоочу сертификат

PDF

Кайра жүктөө системаларынын башкаруу блокторуна ылайык экендигин тастыктоочу сертификат

PDF

Кеден биримдигинин техникалык регламентине ылайык экендигин тастыктоочу сертификат

PDF

Көтөрүүчү столдун паспорту

PDF

Көтөрүүчү стол үчүн жабык приямокту даярдоонун схемасы

PDF

Көтөрүүчү стол үчүн узундугу боюнча ачык приямокту даярдоонун схемасы

PDF

Көтөрүүчү стол үчүн туурасы боюнча ачык приямокту даярдоонун схемасы

PDF

Көтөрүүчү стол үчүн лифт үчүн нишеси бар туурасы боюнча ачык приямокту даярдоонун схемасы

PDF

Көтөрүүчү столду заказ кылуу үчүн суроолор листи

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан өндүрүлгөн көтөрүүчү столдун иштөө жөндөмдүүлүгүнө 1 жылдык (ретейл үчүн) жана 2 жылдык (дилерлер үчүн) кепилдик берилет, сатып алынган күндөн баштап.
