DoorHan кампалык жабдуулар — сапат кепилдиги жана мыкты баада сатып алу

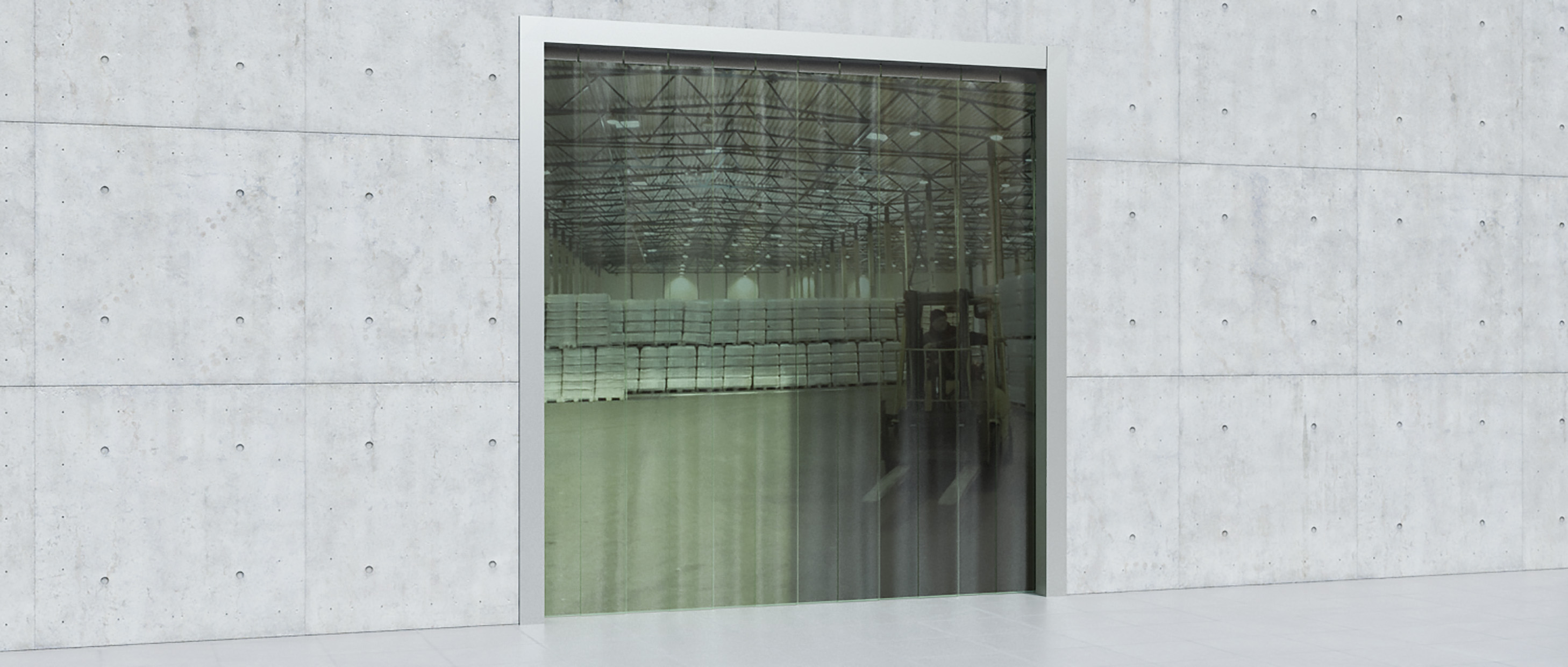

Тилкелүү пленкалуу перделер өндүрүштүк, кампалык, соода жана башка максаттагы объекттердеги имараттардын микроклиматын изоляциялоо жана сактоо үчүн иштелип чыккан. Тилкелүү пленкалуу перделердин конструкциясы өткөндөн кийин өзүнчө абалга кайтып келип, автоматтык түрдө жабылууга мүмкүндүк берет.

Колдонуу чөйрөсү:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Кызмат көрсөтүүнүн жөнөкөйлүгү

Техникалык тейлөөнү талап кылышпайт.

Орнотуунун жеңилдиги

Тилкелүү перделердин бекитүү конструкциясы эң жөнөкөй орнотууну камсыздайт.

Коопсуздук

Катуу жана чыгып турган элементтердин жоктугуна байланыштуу коопсуз.

Жалпы кабыл алынган баа

Өндүрүштүк, кампалык, соода жана башка максаттагы имараттардын микроклиматын изоляциялоо жана сактоо үчүн бюджеттик чечим.

Кызмат көрсөтүүнүн жөнөкөйлүгү

Техникалык тейлөөнү талап кылышпайт.

Орнотуунун жеңилдиги

Тилкелүү перделердин бекитүү конструкциясы эң жөнөкөй орнотууну камсыздайт.

Коопсуздук

Катуу жана чыгып турган элементтердин жоктугуна байланыштуу коопсуз.

Жалпы кабыл алынган баа

Дизайн

Бетинин түрү

Жылмакай

Комплектация

Негизги конфигурация

Кошумча жабдуулар

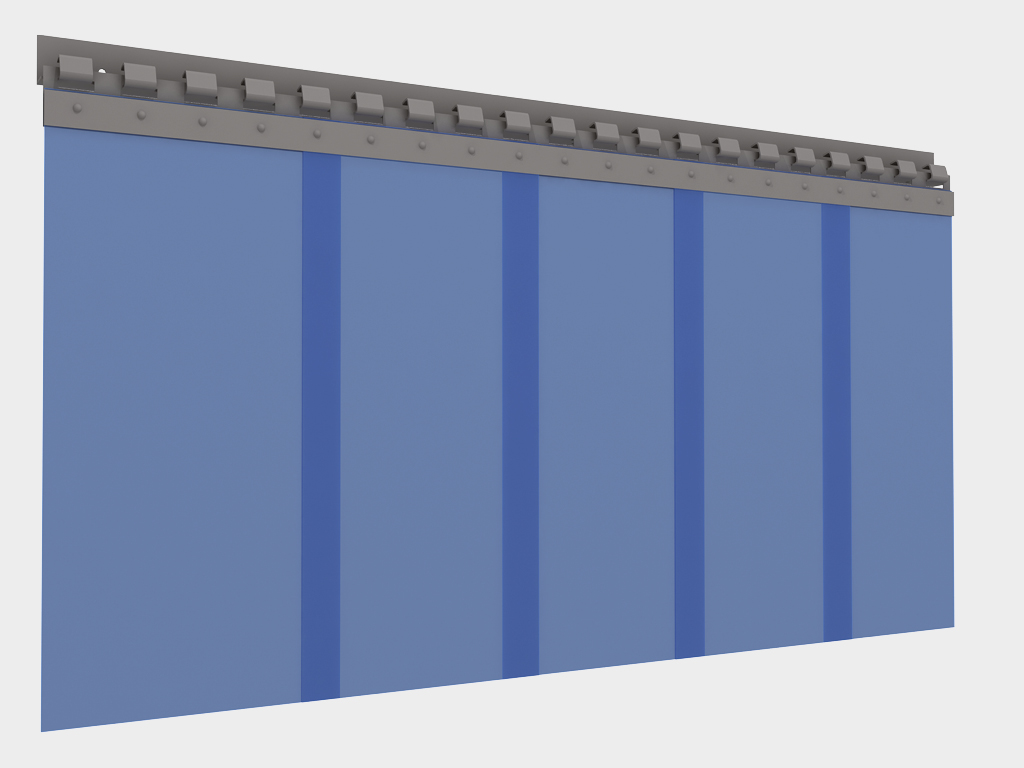

Тасма

Бекиткич цинктелген болоттон жасалган

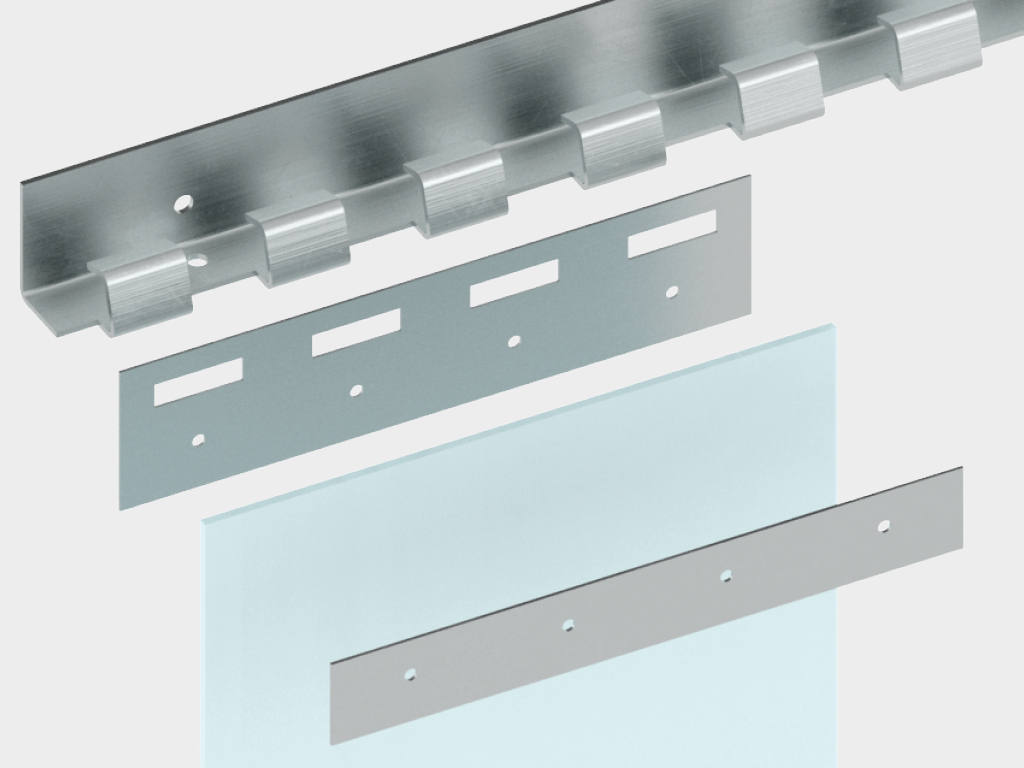

Бекиткич дат баспаган болоттон жасалган

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу туурасы, мм

Туурасына чектөөсүз

Ачылуу бийиктиги, мм

Пленканын өлчөмүнө жараша 2500дөн 4500гө чейин

Плёнканын өлчөмдөрү (туурасы x калыңдыгы), мм

200 × 2/300 × 3/400 × 4

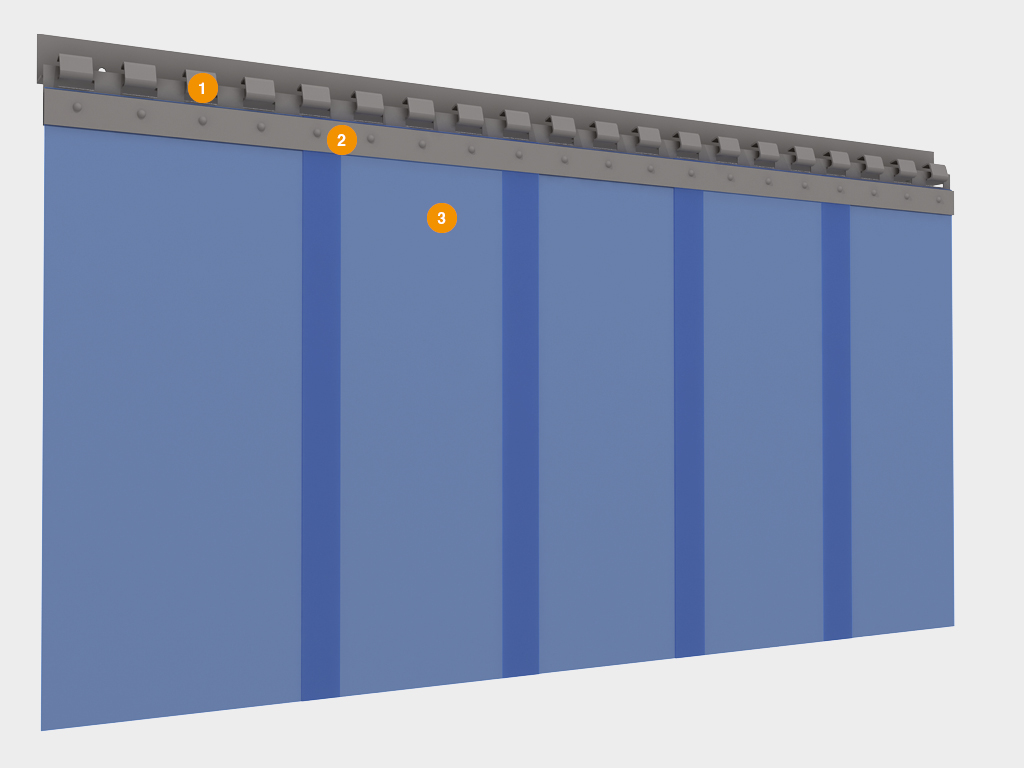

"Тырмак" кронштейн
Орнотуу табакчасы
Пленка

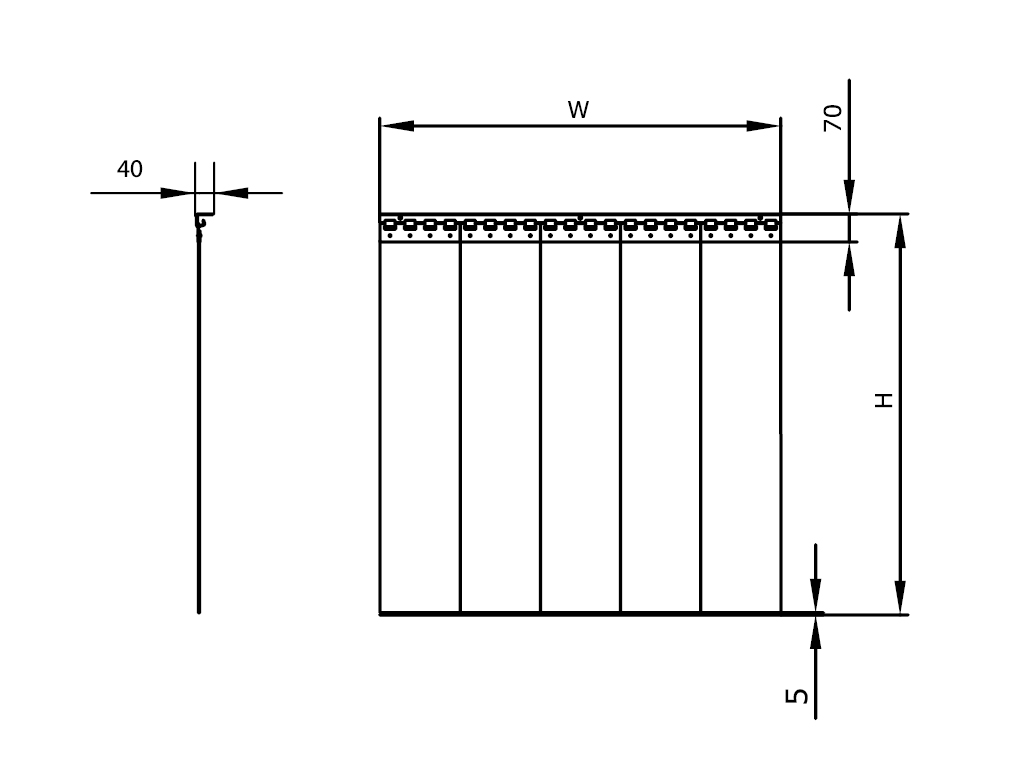

ПВХ тилкелүү пленкалуу перде

Усл. обозначение, наименование параметра	Расчетная формула
H1, мм Ички тешиктин бийиктиги	2 600/3 500/4 500
H2, мм Сырттан караганда тешиктин бийиктиги	2 600/3 500/4 500
B, мм тешиктин туурасы	Ар кандай
P%, кабатталуу тыгыздыгы	50/100; 33/66/100; 50/75/100

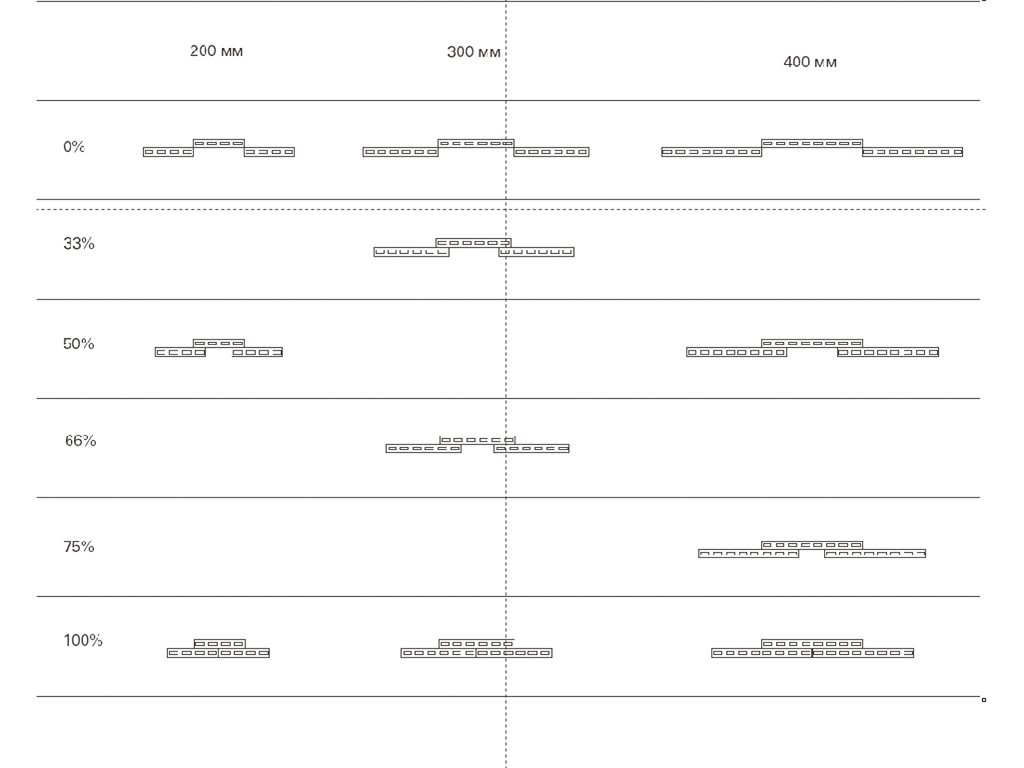

Жабылуу коэффициенти

Параметр	Значение	Примечание
Плотность, г/см³	1,22/1,18	Стандарттуу тасма / үшүккө туруктуу тасма
Светопрозрачность, %	80
Относительное удлинение, %	340/390	Стандарттуу тасма / үшүккө туруктуу тасма
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Диапазон рабочих температур, °С	-15°Стен +30°Ске чейин / -25°Стен +30°Ске чейин	Стандарттуу тасма / үшүккө туруктуу тасма
Предел прочности на растяжение, Н/мм²	16/11,5	Стандарттуу тасма / үшүккө туруктуу тасма

1. Завестин ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн аларга үзгүлтүксүз техникалык кароо жүргүзүү сунушталат.

2. Завестин бетине сокку уруудан сак болуңуз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

3. Пленкалуу пардалар жабылып жатканда проёмдо бөтөн буюмдар жок экенине көңүл буруңуз.

Упаковка в стретч - пленку	Характеристики упаковки
Высота, мм	Завестин санына жараша болот
Длина, мм	Завестин узундугуна жараша болот
Ширина, мм	Завестин туурасына жараша болот

Кошумча сүрөттөмө печать

DoorHan концерни буюмдарды жүк ташуучу унаага гидравликалык көтөрүүчү кран же 2 м кем эмес күрүчүү вилкалуу жүк көтөргүч аркылуу жүктөйт. Кардар же орнотуучу буюмдарды жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Кран же башка көтөрүүчү каражат колдонулганда тиешелүү жүк көтөрүү мүмкүнчүлүгүнө ээ стропторду колдонуу сунушталат.

Эгер жабуу коэффициенти 0% деп тандалса, пардалардын тилкелеринин ортосунда боштуктар болушу мүмкүн.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

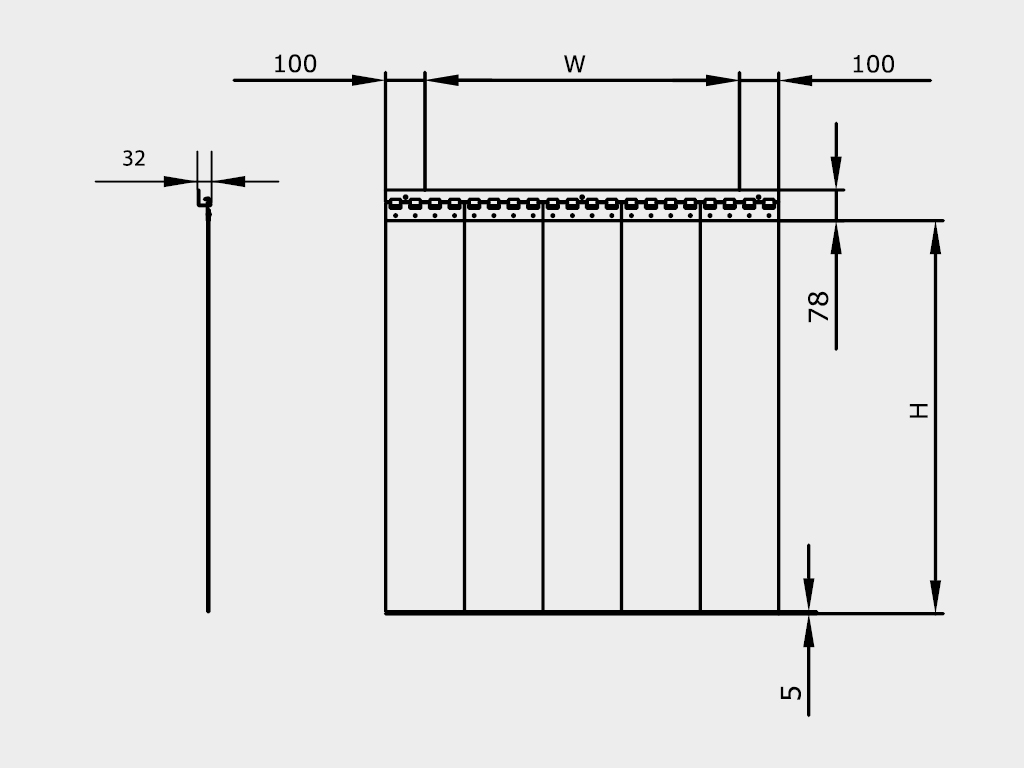

Тилкелүү пленкалуу перденин орнотуу проемдун бетине жабыштырылып жүргүзүлөт

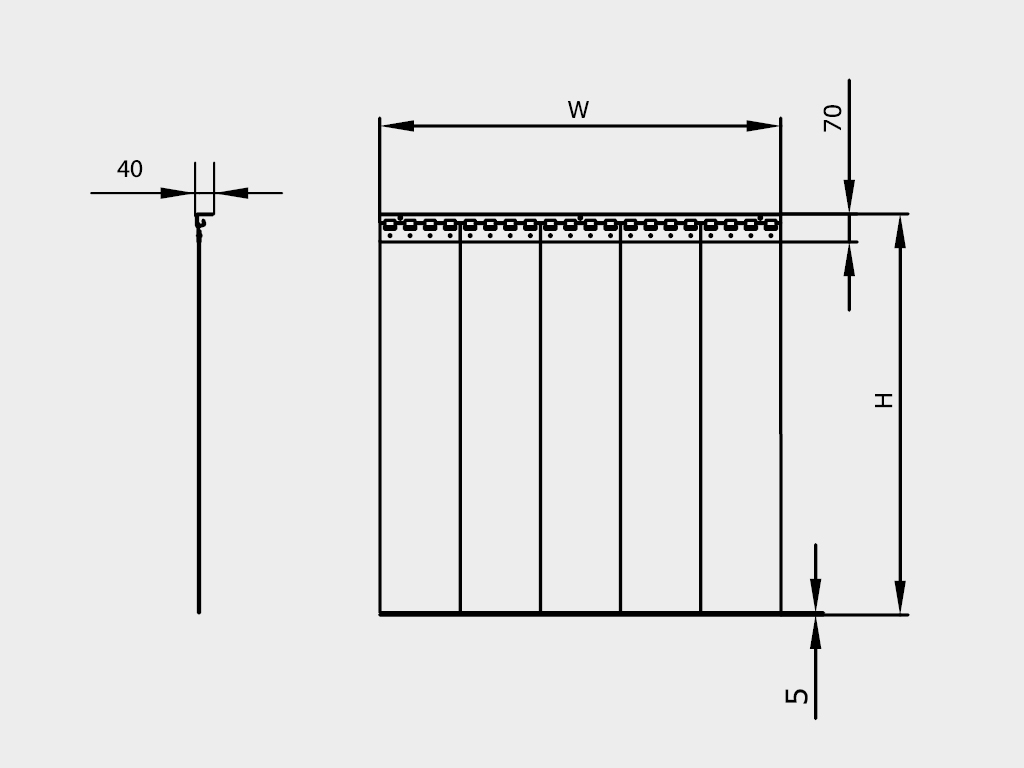

Тилкелүү пленкалуу перденин орнотуу проемдун ичинде жүргүзүлөт

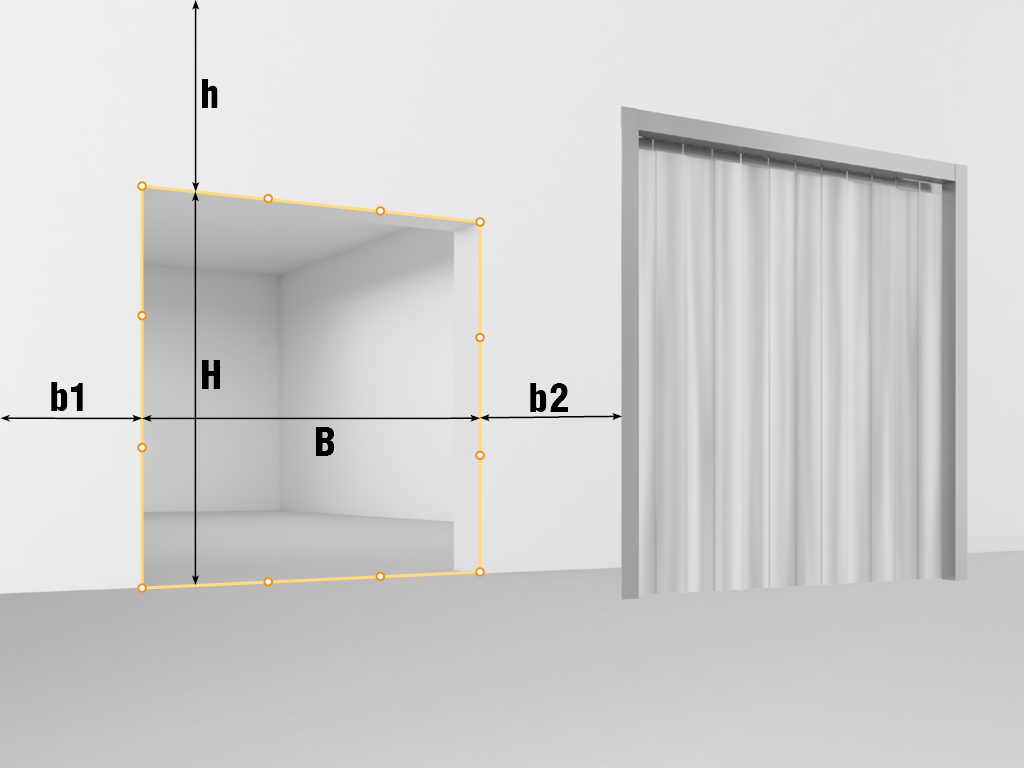

H — проемдун бийиктиги.
B — проемдун туурасы.
h — проемдун үстүңкү боштугу (проемдун жогору тарабынан чатырга чейинки аралык).
b1/b2 — сол/оң каптал аралык (тиешелүү проемдун чекесинен тоскоолдукка чейинки аралык).
H жана B өлчөнгөндө акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h, b1 жана b2 өлчөнгөндө эң кичи мааниси кабыл алынат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

Тилкелүү пленкалуу парда

PDF

Сертификат тастыктамасы

PDF

Тилкелүү пленкалуу пардалардын паспорту

PDF

ПВХ тилкелүү тасма пардасы FC-100 сериясы

PDF

DWG

ПВХ тилкелүү тасма пардаларын орнотуунун схемасы, FC-100 сериясы

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин пленкалуу пардаларынын иштөө гарантиясы кардарга сатып алуудан тартып: чакан сатып алуулар үчүн 1 жылга, дилерлердин заказдары үчүн 2 жылга берилет.

Дизайн

Бетинин түрү

Жылмакай

Комплектация

Негизги конфигурация

Тасма

Бекиткич цинктелген болоттон жасалган

Кошумча жабдуулар

Бекиткич дат баспаган болоттон жасалган

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу туурасы, мм

Туурасына чектөөсүз

Ачылуу бийиктиги, мм

Пленканын өлчөмүнө жараша 2500дөн 4500гө чейин

Плёнканын өлчөмдөрү (туурасы x калыңдыгы), мм

200 × 2/300 × 3/400 × 4

Дизайн

"Тырмак" кронштейн
Орнотуу табакчасы
Пленка

Стандарттуу дизайн чечимдери

ПВХ тилкелүү пленкалуу перде

Усл. обозначение, наименование параметра	Расчетная формула
H1, мм Ички тешиктин бийиктиги	2 600/3 500/4 500
H2, мм Сырттан караганда тешиктин бийиктиги	2 600/3 500/4 500
B, мм тешиктин туурасы	Ар кандай
P%, кабатталуу тыгыздыгы	50/100; 33/66/100; 50/75/100

Жабылуу коэффициенти

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Плотность, г/см³	1,22/1,18	Стандарттуу тасма / үшүккө туруктуу тасма
Светопрозрачность, %	80
Относительное удлинение, %	340/390	Стандарттуу тасма / үшүккө туруктуу тасма
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Диапазон рабочих температур, °С	-15°Стен +30°Ске чейин / -25°Стен +30°Ске чейин	Стандарттуу тасма / үшүккө туруктуу тасма
Предел прочности на растяжение, Н/мм²	16/11,5	Стандарттуу тасма / үшүккө туруктуу тасма

Продукциянын иштөө шарттары

2. Завестин бетине сокку уруудан сак болуңуз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

3. Пленкалуу пардалар жабылып жатканда проёмдо бөтөн буюмдар жок экенине көңүл буруңуз.

Пакет

Упаковка в стретч - пленку	Характеристики упаковки
Высота, мм	Завестин санына жараша болот
Длина, мм	Завестин узундугуна жараша болот
Ширина, мм	Завестин туурасына жараша болот

Кошумча сүрөттөмө

Эгер жабуу коэффициенти 0% деп тандалса, пардалардын тилкелеринин ортосунда боштуктар болушу мүмкүн.

Орнотуу

Орнотуу ыкмалары

Тилкелүү пленкалуу перденин орнотуу проемдун бетине жабыштырылып жүргүзүлөт

Тилкелүү пленкалуу перденин орнотуу проемдун ичинде жүргүзүлөт

Курулуш аянтын даярдоо

H — проемдун бийиктиги.
B — проемдун туурасы.
h — проемдун үстүңкү боштугу (проемдун жогору тарабынан чатырга чейинки аралык).
b1/b2 — сол/оң каптал аралык (тиешелүү проемдун чекесинен тоскоолдукка чейинки аралык).
H жана B өлчөнгөндө акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h, b1 жана b2 өлчөнгөндө эң кичи мааниси кабыл алынат.

Кепилдик милдеттенмелери

Документация

Нускамалар

Тилкелүү пленкалуу парда

PDF

Паспорттор жана сертификаттар

Сертификат тастыктамасы

PDF

Тилкелүү пленкалуу пардалардын паспорту

PDF

Чиймелер

ПВХ тилкелүү тасма пардасы FC-100 сериясы

PDF

DWG

ПВХ тилкелүү тасма пардаларын орнотуунун схемасы, FC-100 сериясы

PDF

DWG
