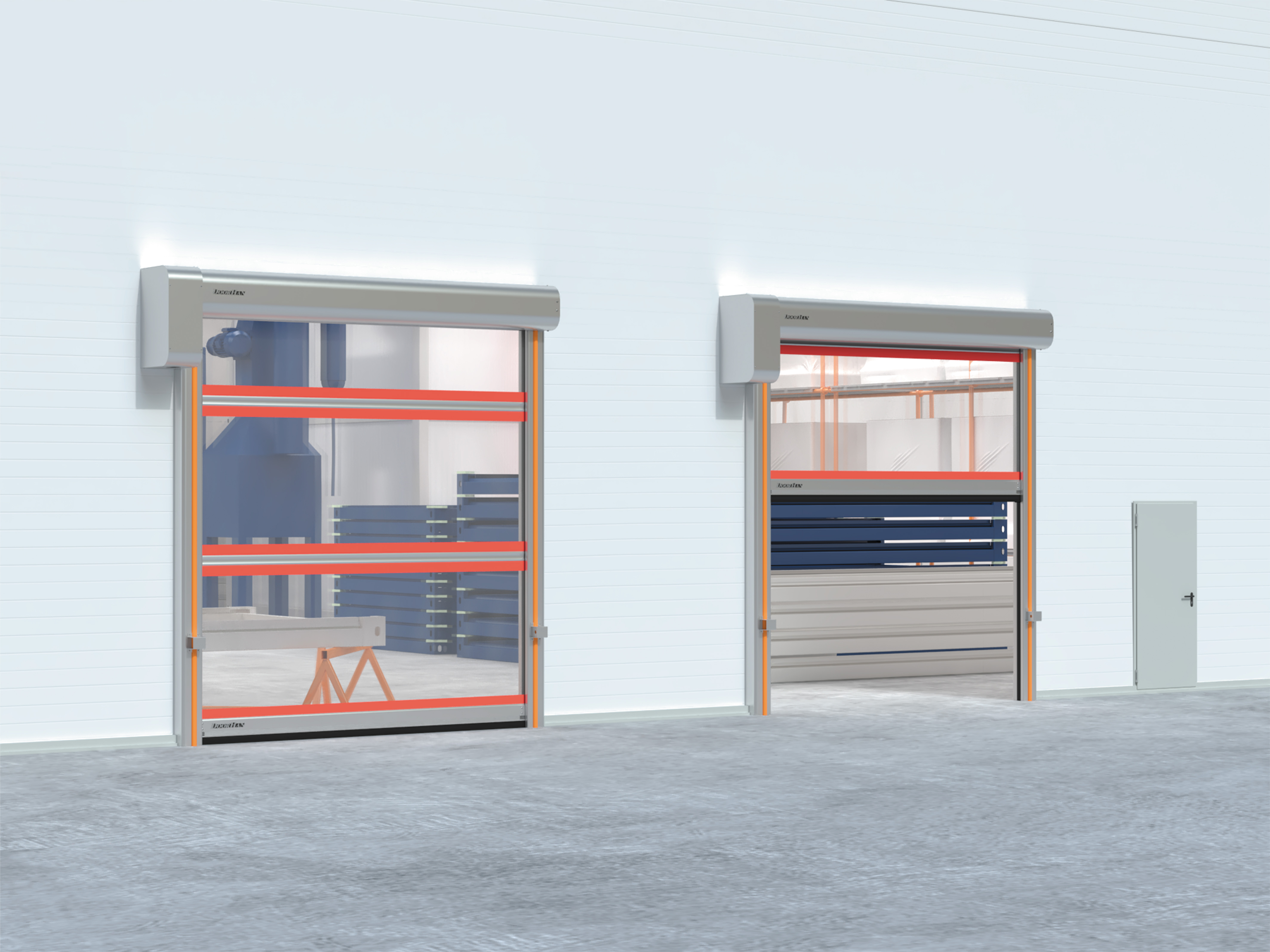

SPEEDROLL SDA сериясындагы жогорку ылдамдыктагы роликтүү эшиктер өнөр жай, кампалык, соода жана башка багыттагы имараттарда микроклиматты изоляциялоо жана сактоо максатында колдонулат.

Зона применения:

Микроклиматтын сакталышына жогорку талап коюлган ички жайлар үчүн

монтаж менен заказ берүү

Артыкчылыктар

Жакшы көрүнүшү

Калкалардын түсүн айкалыштыруу мүмкүнчүлүгү эшиктерди жайгашкан жайдын жалпы дизайнына шайкеш келтирүүгө мүмкүндүк берет.

Полотнонун айрым секциялардын алмаштырылышы

Зыяны тийген бөлүктү толук жабуунун кереги жок, ал алмаштыруу чыгымдарын олуттуу үнөмдөйт.

Ачык (прозрачный) полотнолор

Эшиктин каптамасын толугу менен тунук секциялардан жасоо кызматкерлер менен техниканын кагылышуу коркунучун алдын алып, максималдуу коопсуз иш шарттарын түзөт.

Автоматташтыруу мүмкүнчүлүгү

Өз өндүрүшүбүздүн ишенимдүү автоматикасы.

Кошумча опциялар

Ар түрдүү кошумча жабдууларды орнотуу мүмкүнчүлүгү: фотосенсорлор, ачкыч баскычтар, кыймылдаткычты жана стойкаларды жылытуу системалары жана башкалар.

Жакшы көрүнүшү

Полотнонун айрым секциялардын алмаштырылышы

Зыяны тийген бөлүктү толук жабуунун кереги жок, ал алмаштыруу чыгымдарын олуттуу үнөмдөйт.

Ачык (прозрачный) полотнолор

Автоматташтыруу мүмкүнчүлүгү

Өз өндүрүшүбүздүн ишенимдүү автоматикасы.

Кошумча опциялар

Дизайн

Кийиздин түстөрү

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүштөй)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (чык шамы)

Комплектация

Базовая комплектация

Дополнительная комплектация

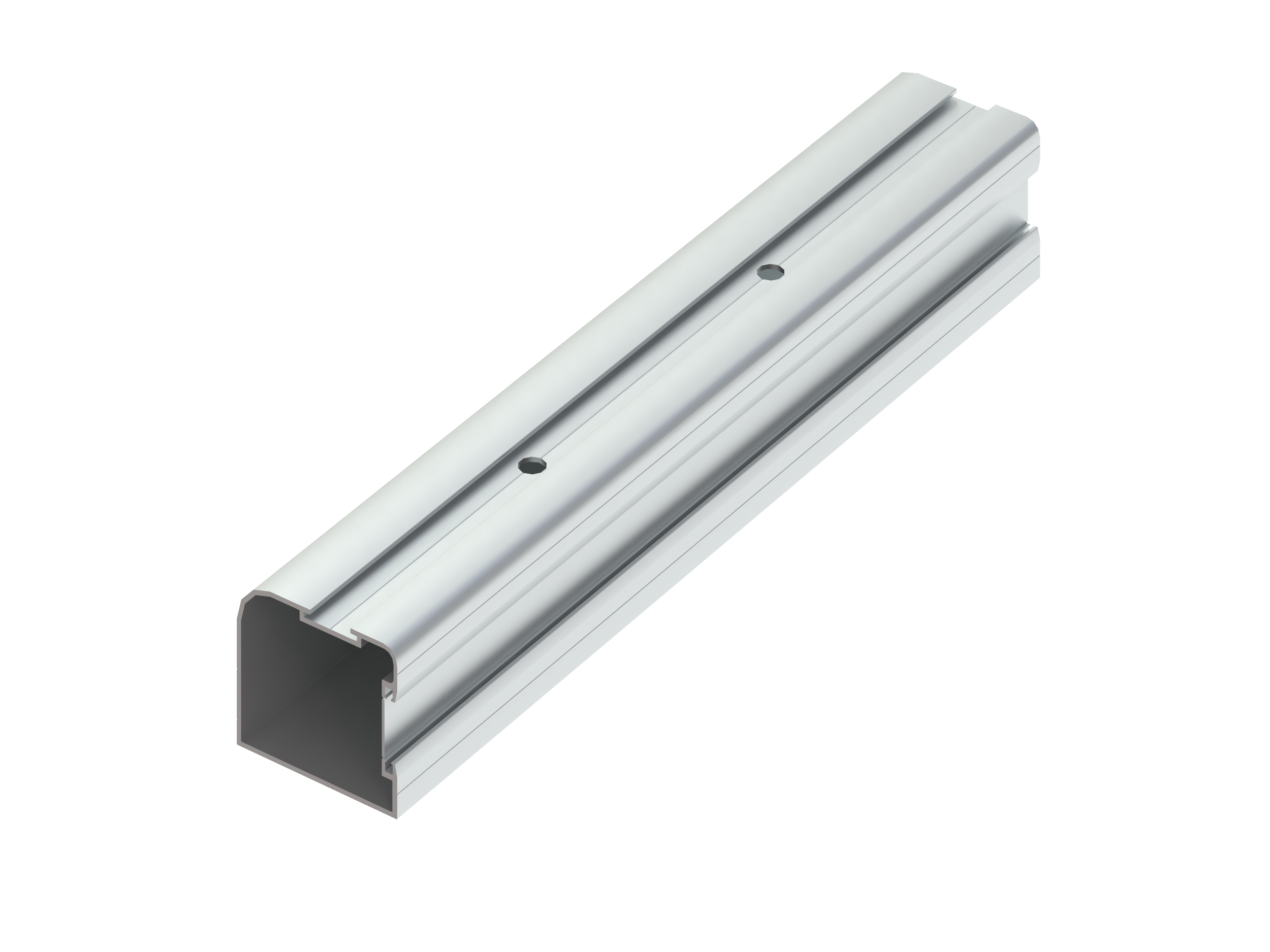

Туруктардын жана кутучалардын материалы — цинктелген болоттон жасалган.

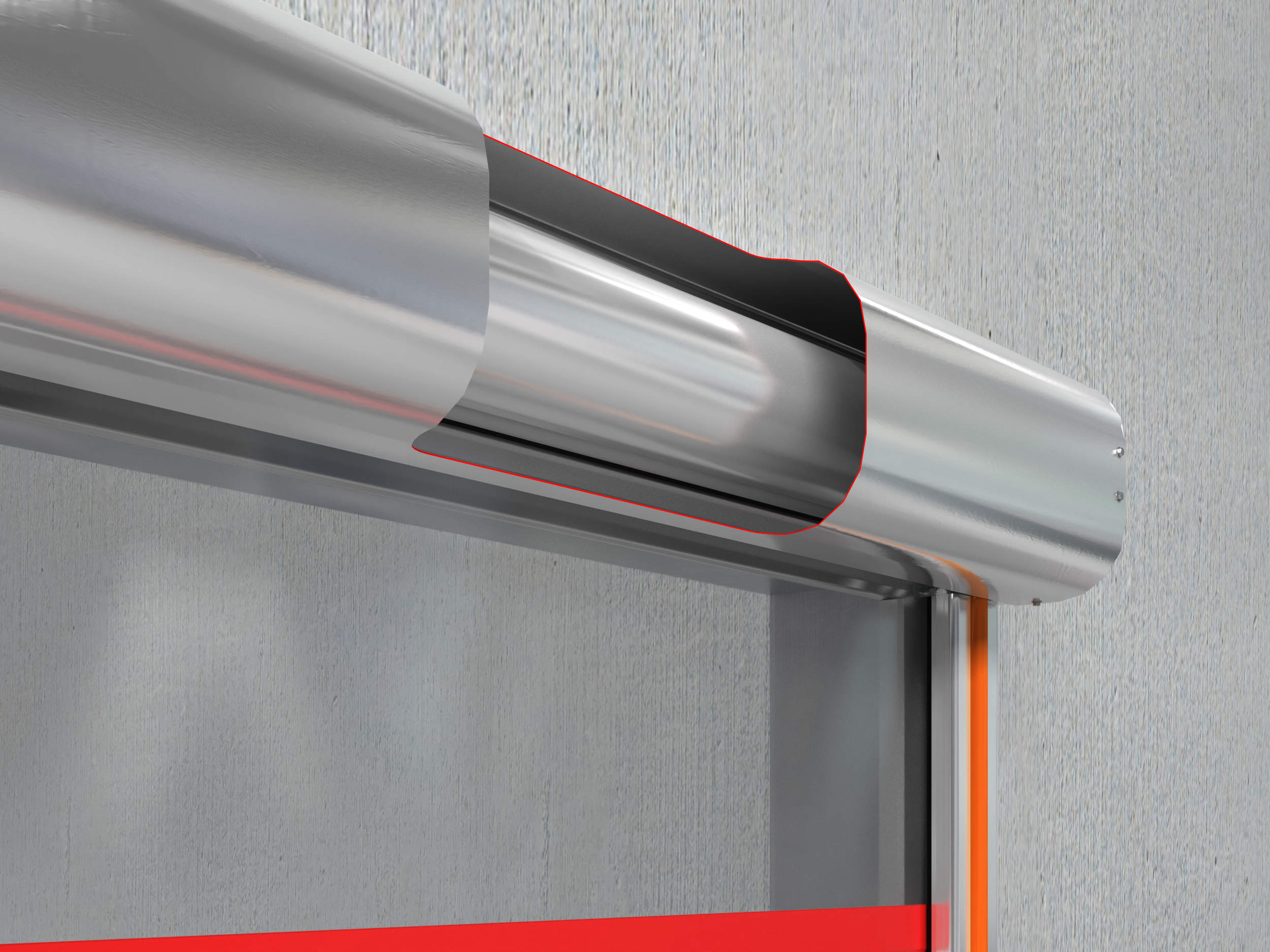

Вал цинктелген болоттон, диаметри 90/130 мм.

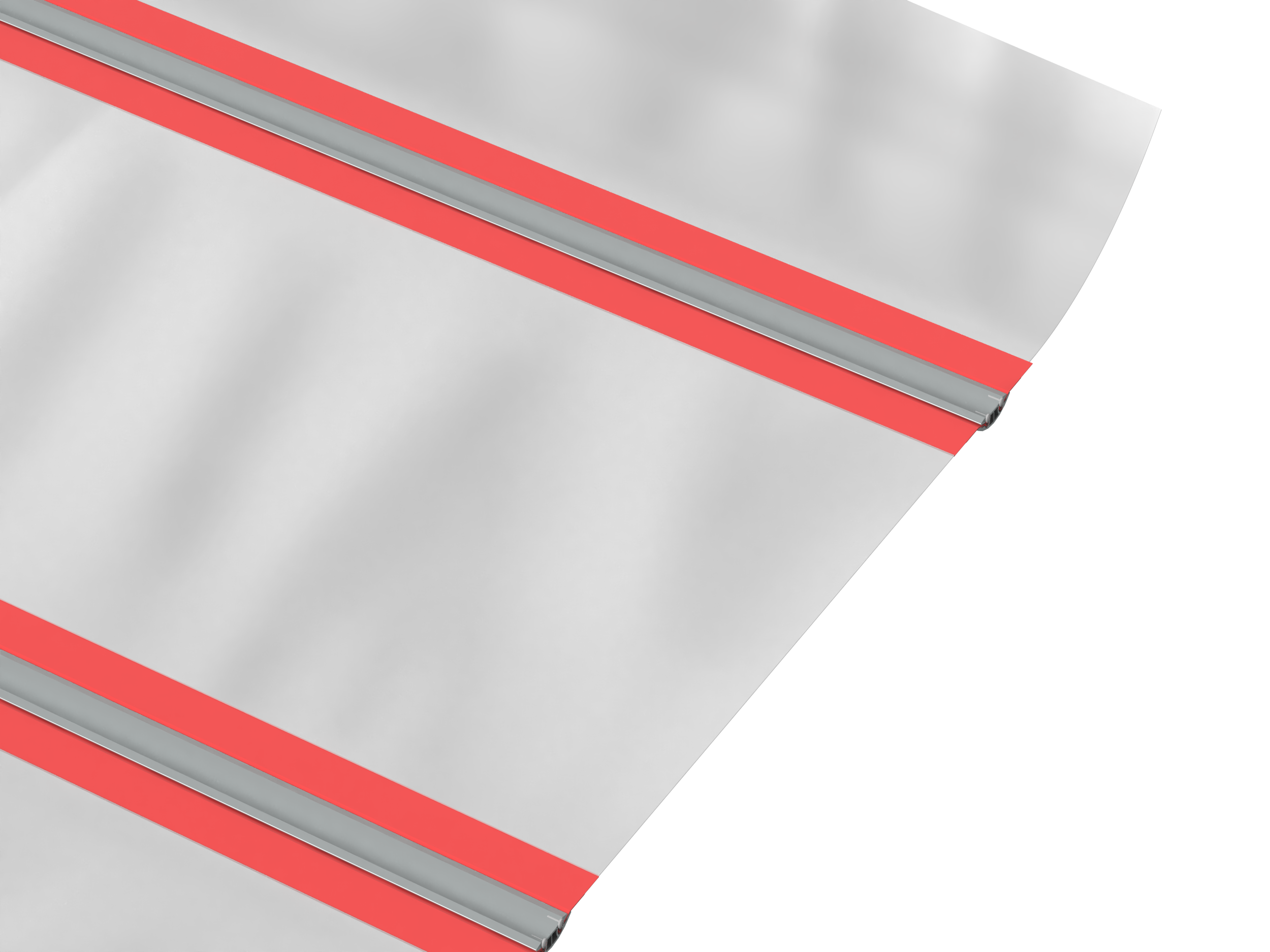

Каптоо материалы — ачык эмес, арматураланган ПВХ, тыгыздыгы 900–1 200 г/м², алюминийден жасалган бөлгүч профильдер менен

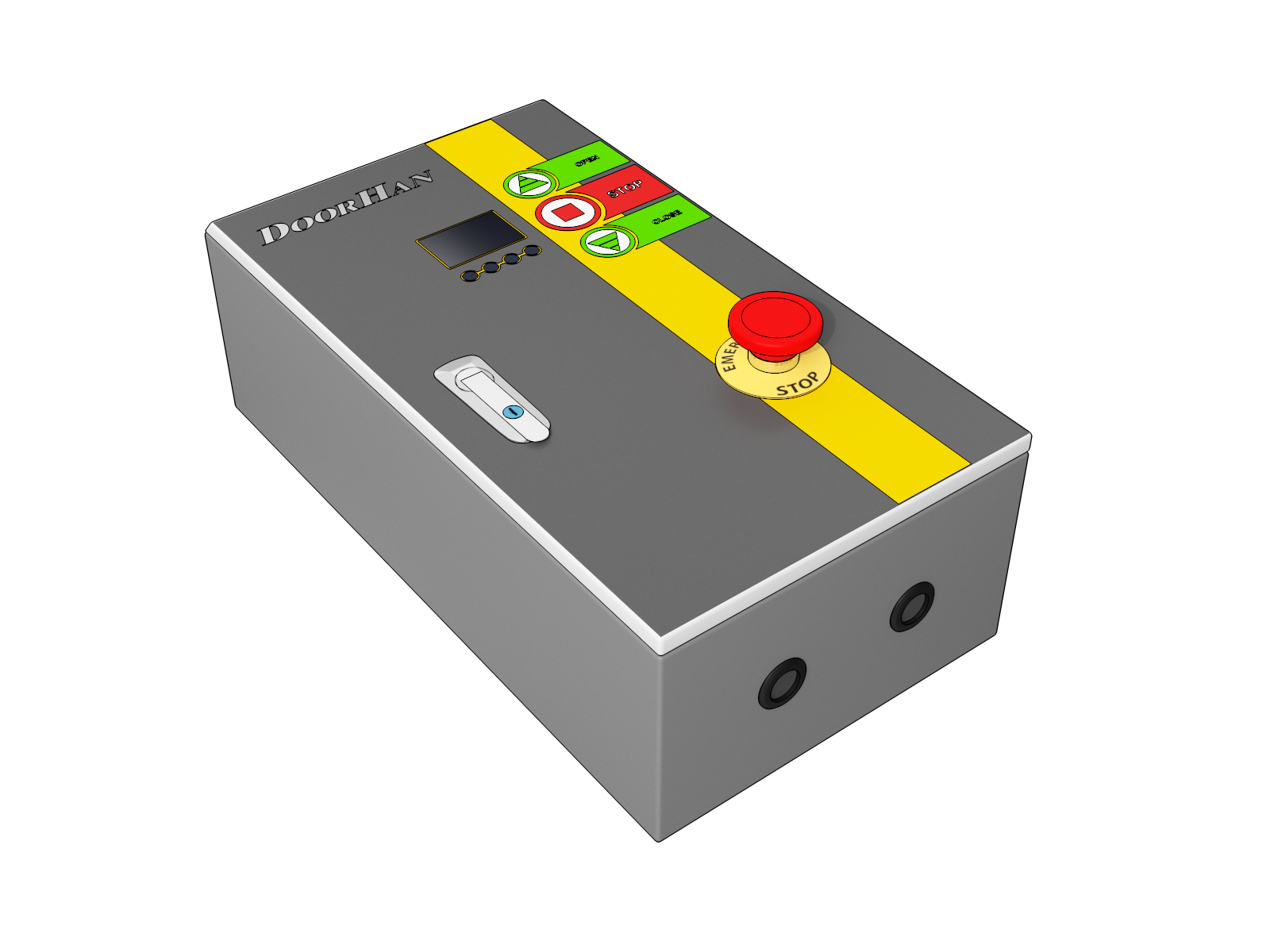

Башкаруу блогу — DOORHAN SERVO.

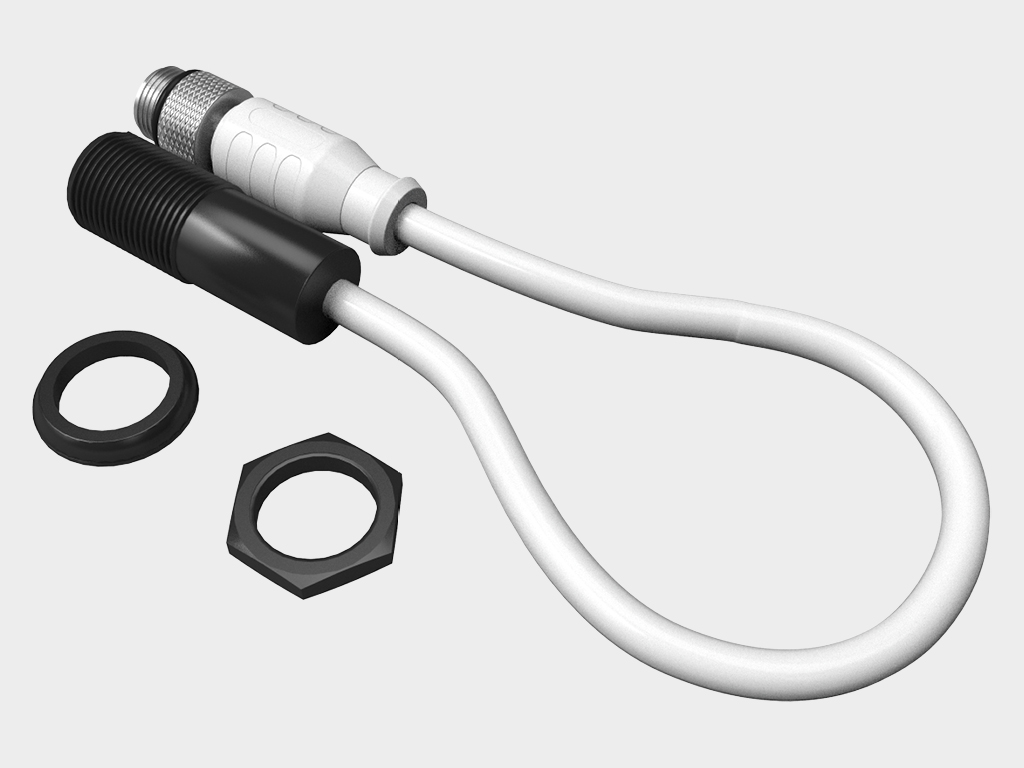

Коопсуздук системасынын фотоэлементтери полдун деңгээлинен 500 мм бийиктикке орнотулат.

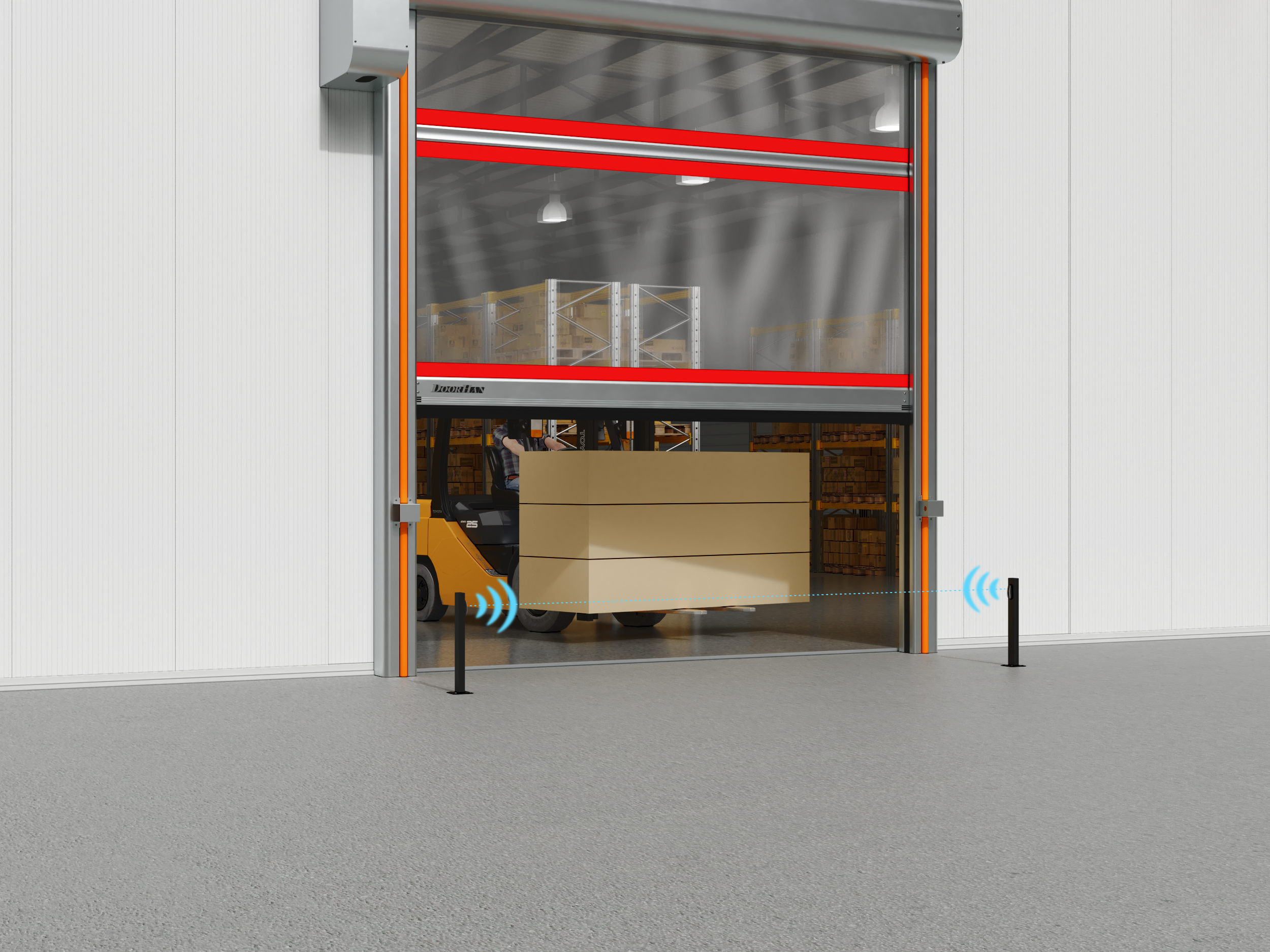

Башкаруу стойкаларындагы алыстан орнотулган фотоэлементтер жана сигнал лампалары бар.

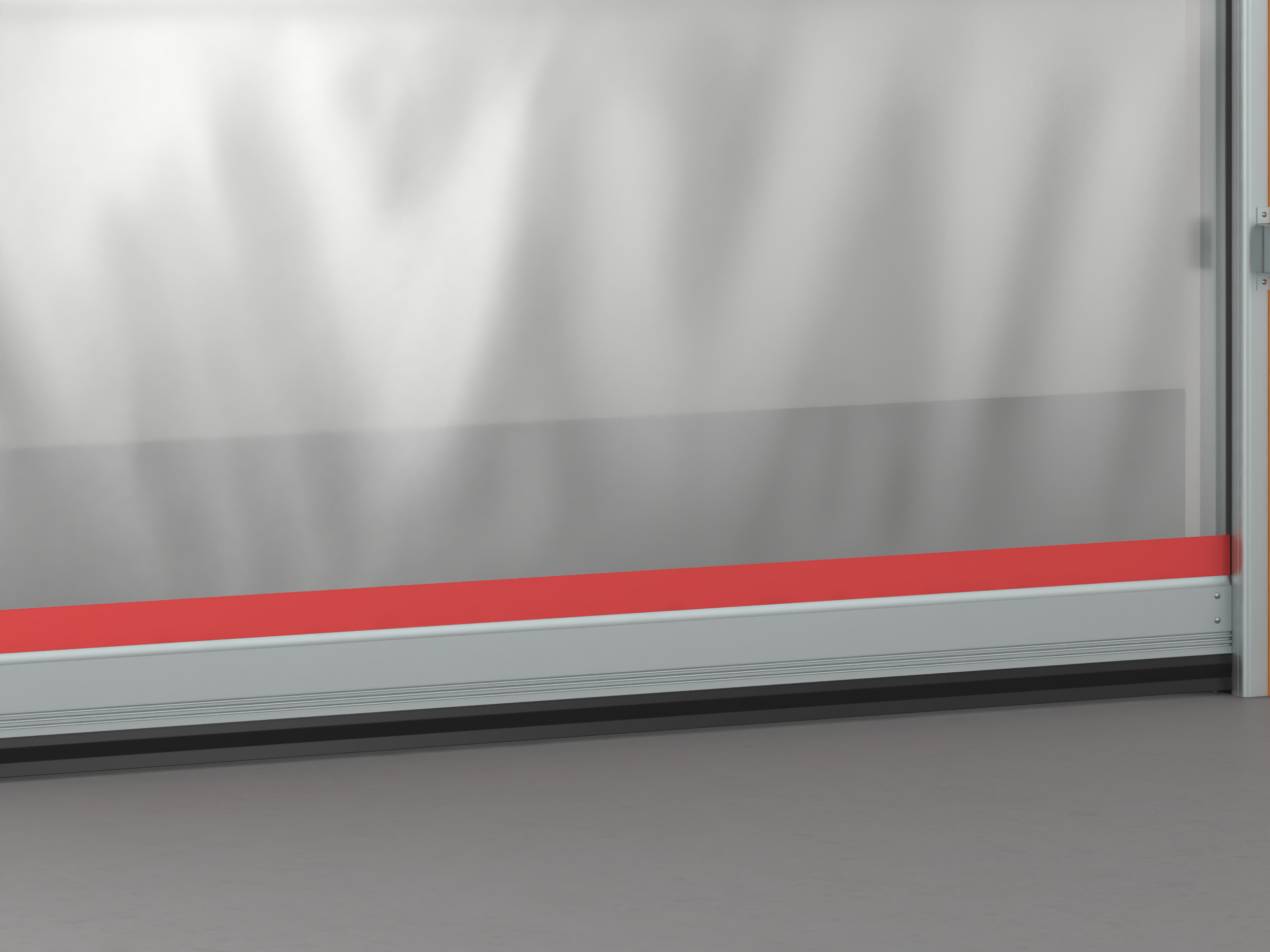

Эшик жабылып жатканда, сезгич төмөнкү чет кедергиге тийсе, сенсор радиоканал аркылуу башкаруу блогуна сигнал жиберип, эшикти ачууну баштайт.

Артикул «Transmitter 4». TRANSMITTER 4 пульту DoorHan компаниясынын төрт автоматтык түзмөгүн же башка өндүрүүчүлөрдүн DoorHan радиоконтороллери туташкан автоматикасын алыстан башкаруу үчүн колдонулат.

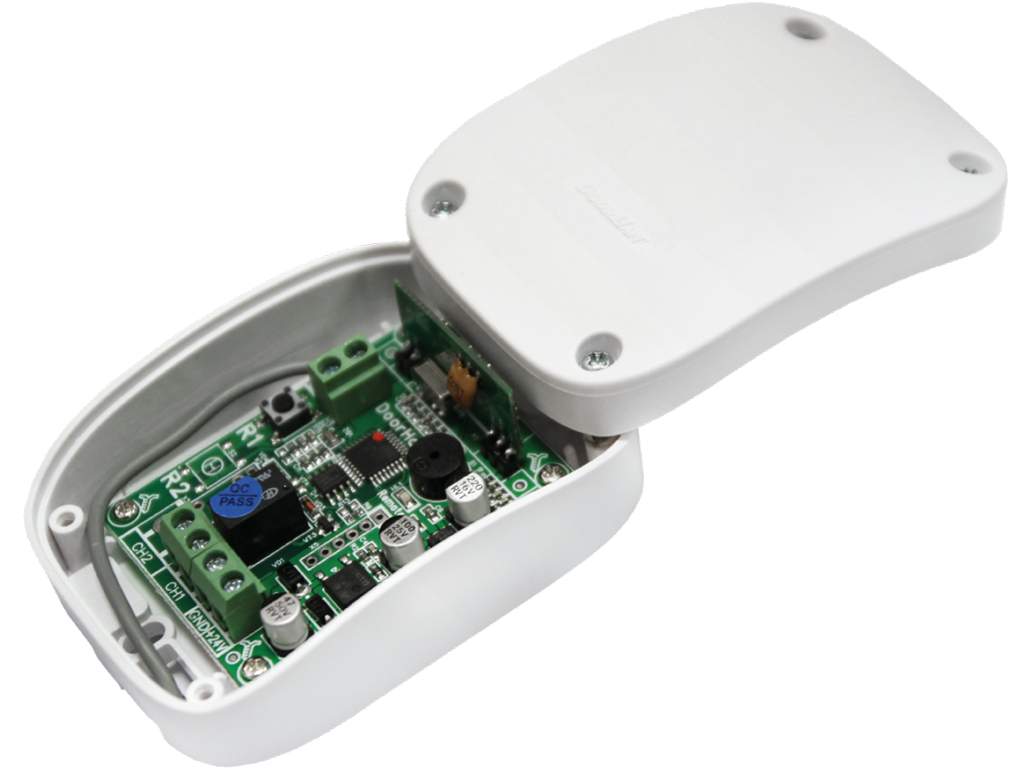

Артикул «DHRE-1». DHRE-1 — тышкы бирканалдуу кабылдагыч, 433 МГц радиожыштыкта сигнал кабыл алууга арналган.

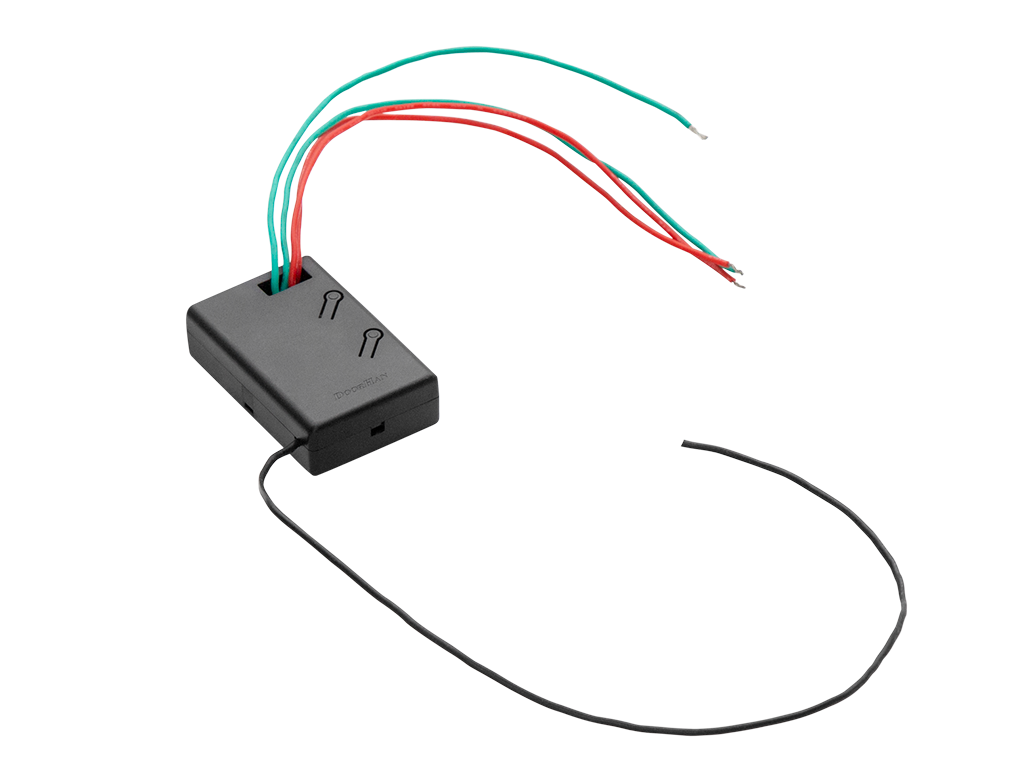

Артикул «DHRE-mini». DHRE-mini — тышкы бирканалдуу кабылдагыч, 433 МГц радиожыштыкта сигнал кабыл алууга арналган. Компакттуу өлчөмү жана туташтыруу үчүн кабелдери бар.

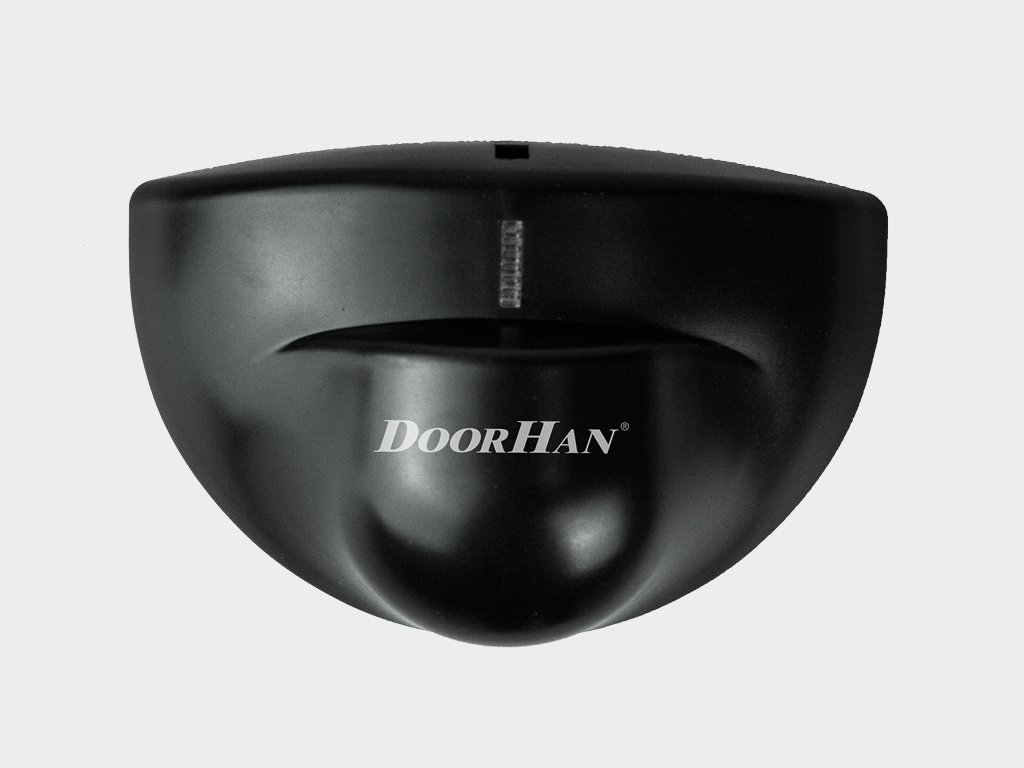

Артикул «AD-06». AD-06 кыймыл сенсору электроприводдорду автоматтык башкаруу үчүн иштелип чыккан.

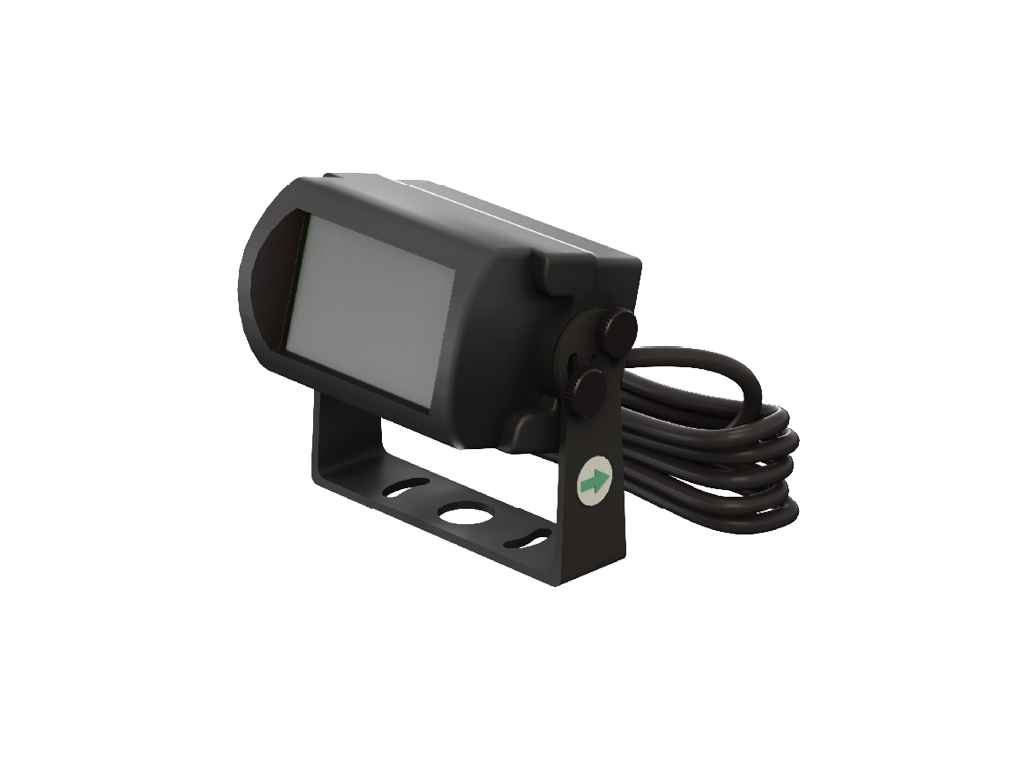

Артикул «147-3750». PA — өнөр жай эшиктерин жана башка түзмөктөрдү башкарууга универсалдуу радар. Радар корпусу алюминий эритмесинен жасалган. Эки диапазондуу аныктоо мүмкүнчүлүгү бар. Мобилдик тиркеме аркылуу орнотуу жана жөндөө. Аныктоо бийиктиги — 2ден 6 метрге чейин (стандарт), 10 метр (X версиясы). Бурчту тууралоо — узун багытта 0° ден 90° чейин.

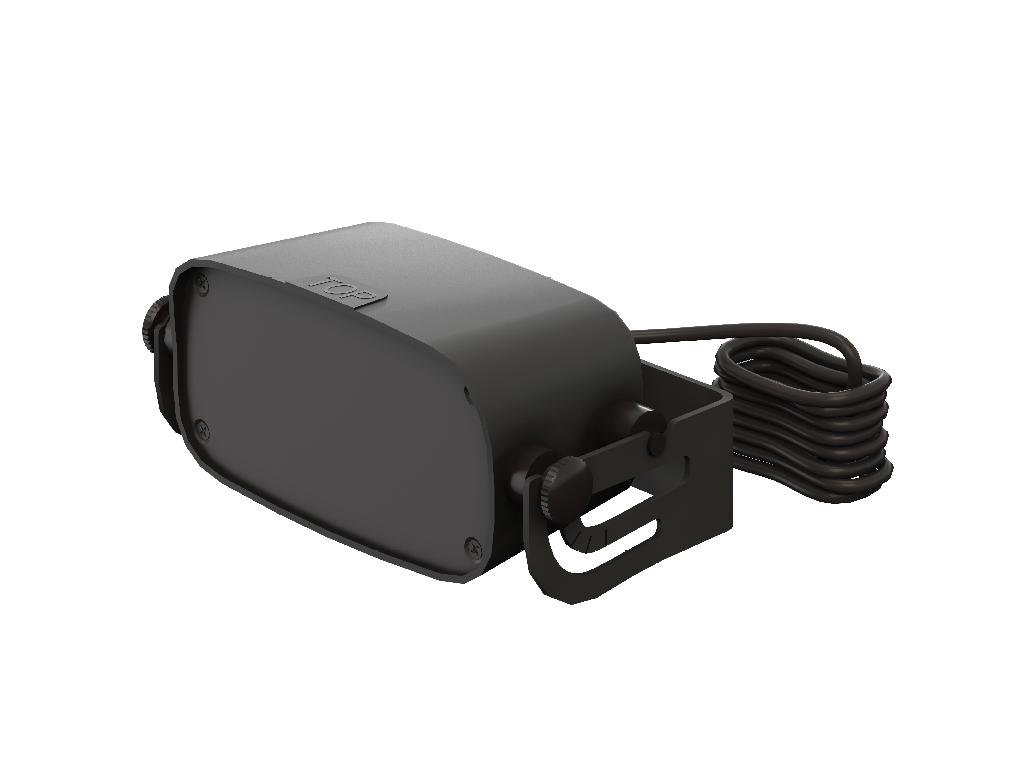

Артикул «147-3751». PRO BT — адамдарды жана транспорт каражаттарын таануу мүмкүнчүлүгү бар радар, өнөр жай эшиктерин жана башка түзмөктөрдү башкаруу үчүн колдонулат. Транспорт каражаттары менен жөө адамдарды айырмалап, узун жана туура багыттагы кыймылды аныктайт. Мобилдик тиркеме аркылуу орнотуу жана жөндөө. Аныктоо бийиктиги — 3төн 7 метрге чейин. Бурчту тууралоо — узун багытта 0° ден 180° чейин.

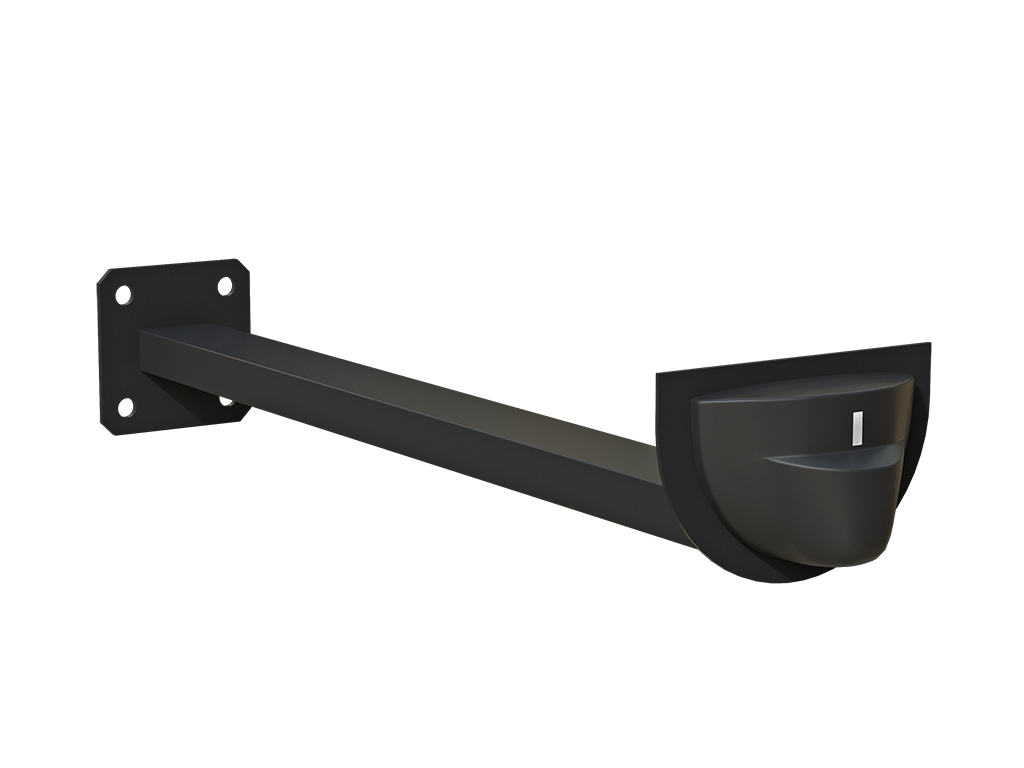

Артикул «HSD1800». Радар кронштейни эшик вал кутусунун үстүнө датчикти орнотуу үчүн арналган.

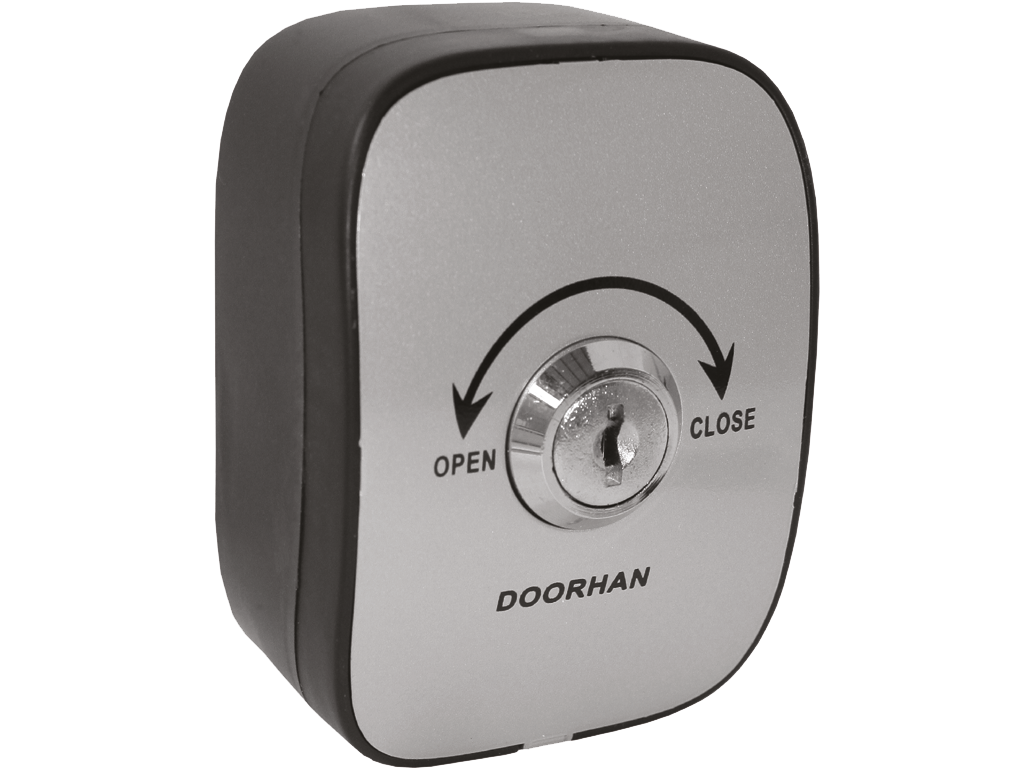

Артикул «KEYSWITCH_N». Ключ-түймө автоматтык башкаруу блогуна буйрук берүү үчүн колдонулат, эшикти ачуу, токтотуу жана жабуу функцияларын аткарат.

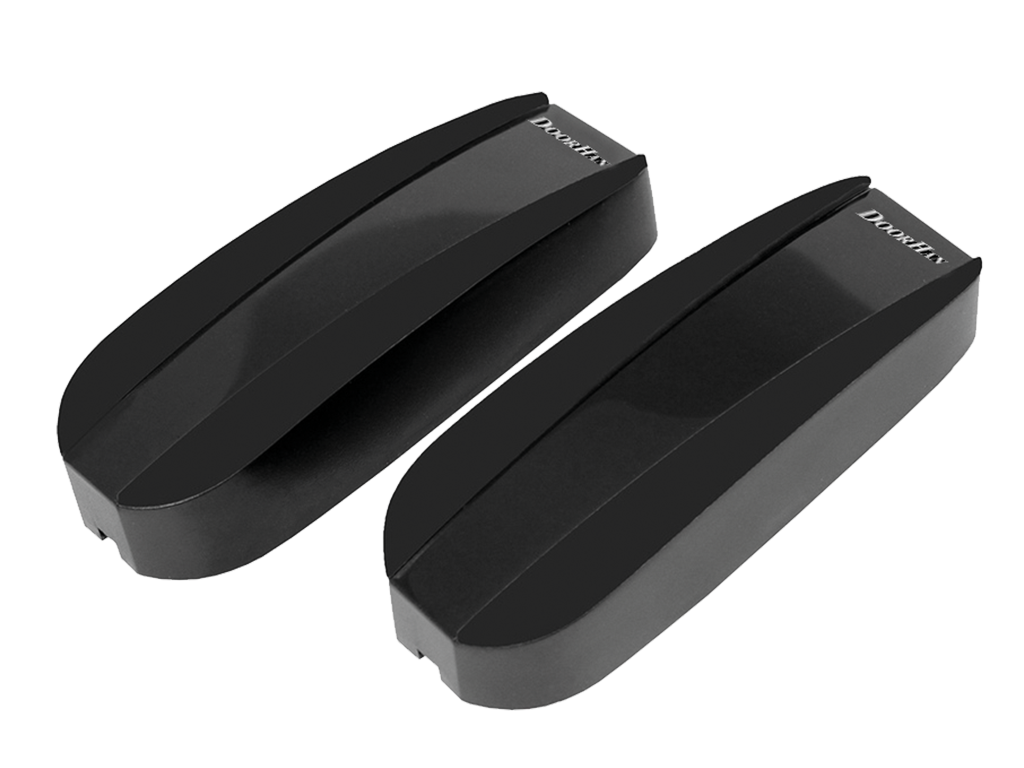

Артикул «PHOTOCELL-N». Фотоэлементтер — инфракызыл жиберүүчү жана кабыл алуучу түзмөктөрдөн турган коопсуздук системасы. Эшиктин проемуна орнотулат. Инфракызыл нур кесилишинде башкаруу блогуна тоскоолдук пайда болгону тууралуу сигнал келет жана автоматтык система иштөө логикасына жараша — эшик токтотулат же тескери багытта ачылат. Фотоэлементтердин иштөө аралыгы — 20 метрге чейин.

Артикул «DKH009». Скоросттук эшиктерди башкаруу үчүн чоң баскыч.

Артикул «LAMP-PRO». Сигнал лампасы эшиктин кыймылы башталганын кабарлап, ачуу-жабуу цикли учурунда иштейт.

Артикул «LOOP1». Бирканалдуу магниттик шакек детектору LOOP1. Артикул «LOOP2». Экиканалдуу магниттик шакек детектору LOOP2. Детекторлор шлагбаумдарды, эшиктерди жана паркинг системаларын башкаруу үчүн колдонулат. Бирканалдуу детектор кирүүнү контролдоо жана бир транспорт агымын башкаруу үчүн; экиканалдуу — эки транспорт агымын контролдоо жана башкаруу же унаа агымдын багытын аныктоо үчүн колдонулат.

Техникалык мүнөздөмөлөр

Таблица размеров

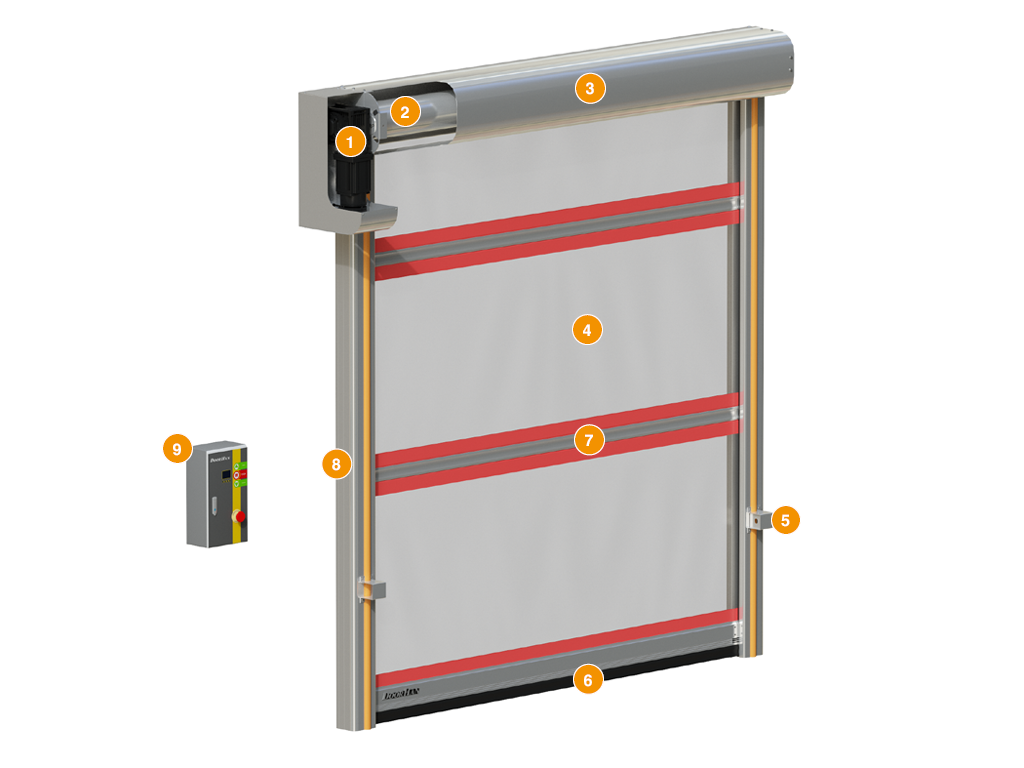

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

1 800–4 000

Высота проема, мм

1 800–4 000

Притолока, мм

600

Пристенки, мм

Өрт 225

Электр кыймылдаткычы
Вал (вал кутусунун ичинде жайгашкан)
Вал кутусу
Вороттун жоолугу
Фотоэлементтер
Жоолуктун төмөнкү четтиги
Айрым профили
Турук
Башкаруу блогу

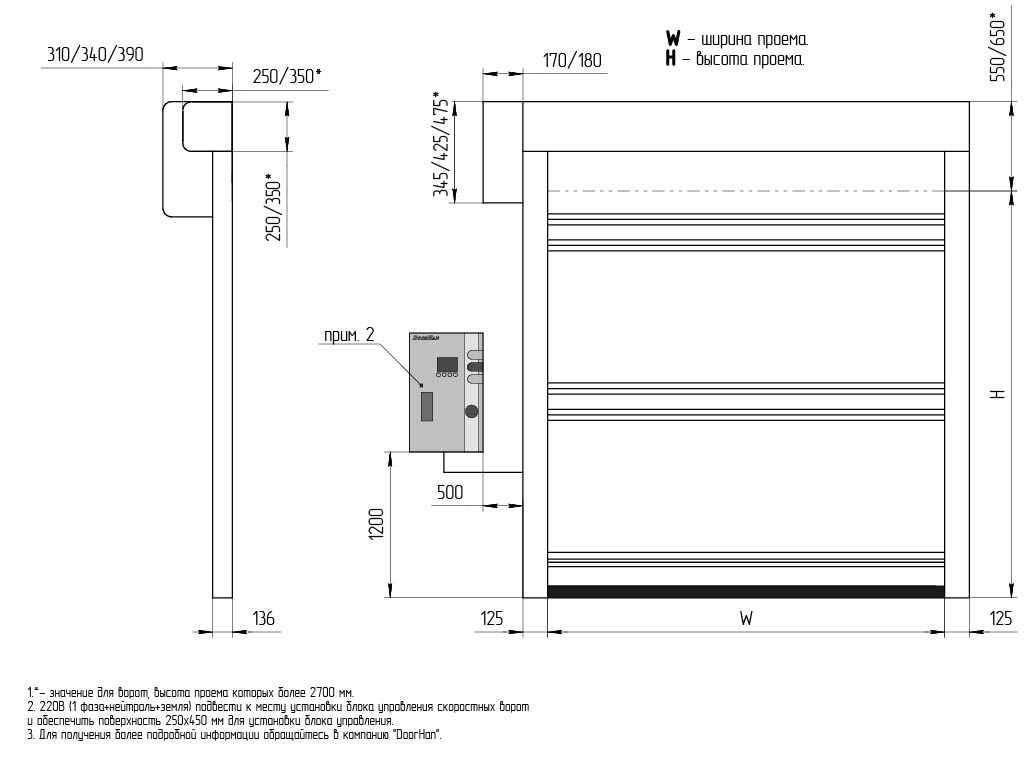

Дарбазанын жалпы көрүнүшү, кыймылдаткыч бүйүрдө (кыбыш солдо / кыймылдаткыч оңдо).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	1 800–4 000
B, мм Ширина проема	1 800–4 000

Параметр	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS1	Кеңдиги 4 000 мм чейин болгон эшиктер үчүн
Скорость открывания, м/с	1
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0...+50
Мощность, Вт	750 / 1 500
Класс защиты IP	IP54	Аяктын абалдары энкодер аркылуу көзөмөлдөнөт
Напряжение питания, В	220 В / 50 Гц	Бир фазалуу

1. Вороттордун ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн, техникалык кароо жана тейлөө иштерин үзгүлтүксүз жүргүзүү сунушталат.

2. Воротторду кол менен ачып-жабуу атайын курал — вороток аркылуу жасалат.

3. Воротторду соккуга алдырууга жана алардын эркин ачылып-жабылышына тоскоолдук кылууга болбойт.

4. Воротторду жаратылыштык же техногендик себептерден келип чыккан туруксуз жана күчтүү шамалдуу аймактарда колдонуу тыюу салынат.

5. Вороттор ачылып-жабылып жатканда, жаракат алуу коркунучун болтурбоо максатында, проёмдо болуу катуу тыюу салынат.

6. Вороттор ачылып-жабылып жаткан учурда проёмдо чет жактан келген буюмдар жок экенин дайыма көзөмөлдөңүз.

Упаковка в дерево	Характеристики упаковки
Состав	Орагы жыгачтан жасалган кутуча болуп эсептелет, бөлүктөрдүн ортосуна картон салынган жана баары бекемдүү бириктирилген хомуттар менен бекитилген
Длина, мм	Бул эшиктин курамдык бөлүктөрүнүн узундугуна жараша болот
Высота, мм	700
Ширина, мм	665

Кошумча сүрөттөмө печать

DoorHan концерни эшиктерди жүк ташуучу транспортко гидравликалык көтөргүч кран же кеминде 2 метрлик карышты камтыган вилкалуу погрузчик аркылуу жүктөйт. Сатып алуучу же орноткучу таңгакталган эшиктерди жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Вилка өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, экинчи тараптан чыгып турушу зарыл. Кран же башка көтөрүүчү жабдуу колдонулганда тиешелүү жүк көтөрүү мүмкүнчүлүгүнө ээ стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

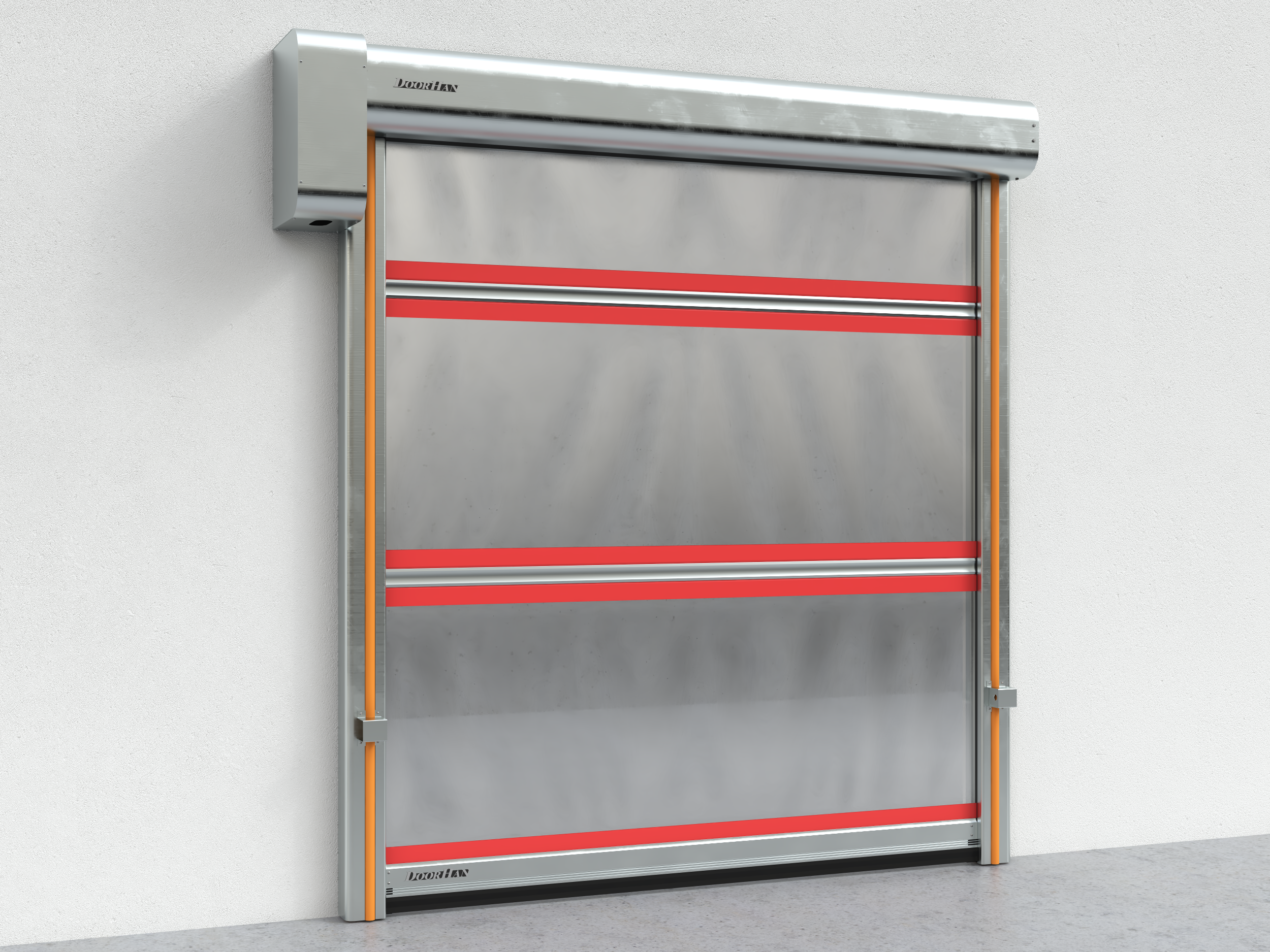

Жогорку ылдамдыктагы рулондук дарбазалардын сырткы монтажы.

Бардык өлчөөлөр имараттын ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч чекиттен (чек араларда жана борбордон) өлчөө зарыл.

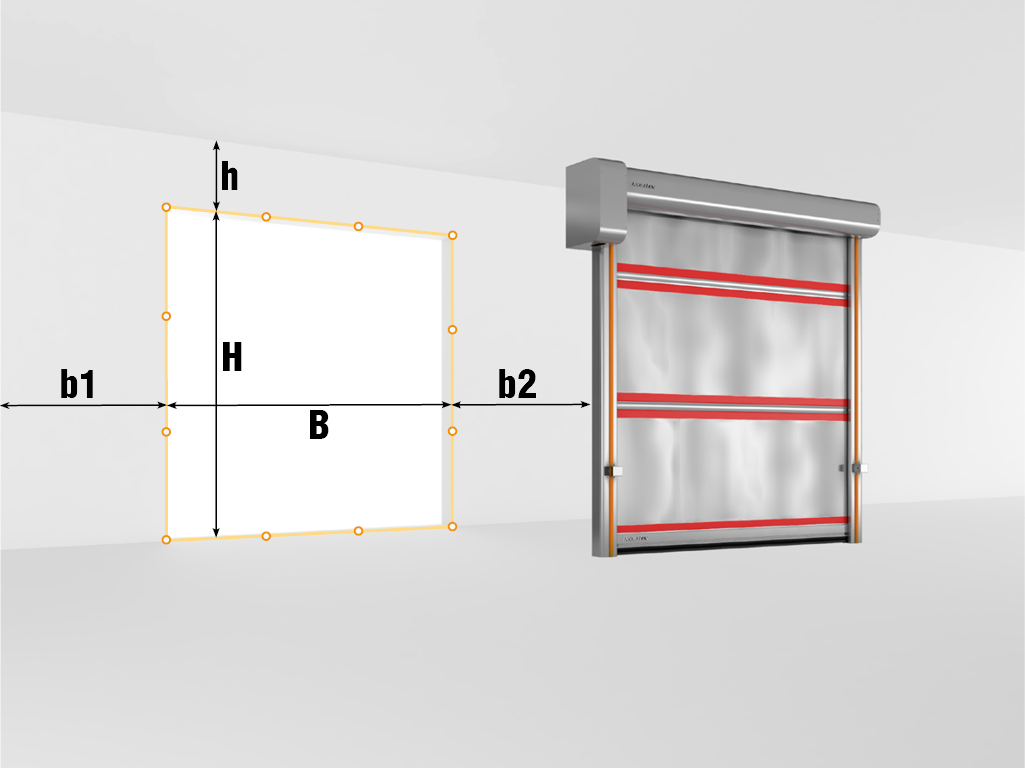

H – проемдун бийиктиги (полдон проемдун жогорку чекитине чейинки аралык),
B – проемдун туурасы (сол четинен оң четине чейинки аралык),
h – притолока (проемдун жогору жагынан төшөктүн (шыптын) ылдый жагына чейинки аралык),
b1 / b2 – сол / оң каптал аралык (проемдун тиешелүү четинен тоскоолдукка чейинки аралык).
H жана B өлчөөлөрү учурунда акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h, b1 жана b2 өлчөөлөрүндө – эң кичинекей мааниси кабыл алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Жогорку ылдамдыктагы роликтүү дарбаза SPEEDROLL SDA

PDF

DOORHAN SERVO башкаруу блогу

PDF

Жогорку ылдамдыктагы роликтүү дарбазалардын тейлөө журналы

PDF

Негизги радар-датчик PA

PDF

Кеңейтилген радар-датчик PRO

PDF

Шайкештик сертификаты (жогорку ылдамдыктагы дарбазалар үчүн)

PDF

Жогорку ылдамдыктагы роликтүү дарбазалардын паспорту

PDF

Шайкештик сертификаты (башкаруу блоктору үчүн)

PDF

SPEEDROLL SDA тез иштеген рулон эшиктери

PDF

DWG

SPEEDROLL SDA тез иштеген рулон эшиктерин орнотуунун схемасы

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан өндүрүлгөн ылдам ролик эшиктеринин иштөө кепилдиги сатып алгандан тартып чакан соодагерлер үчүн 1 жыл, дилердик заказдар үчүн 2 жыл мөөнөткө берилет.

Жаңы буюмдар

Алюминийден жасалган бөлүүчү профилдер полотнонун керектүү катаңдуулугун камсыздайт жана зарыл болгон учурда өзүнчө полотнолорду алмаштырууну жеңилдетет.

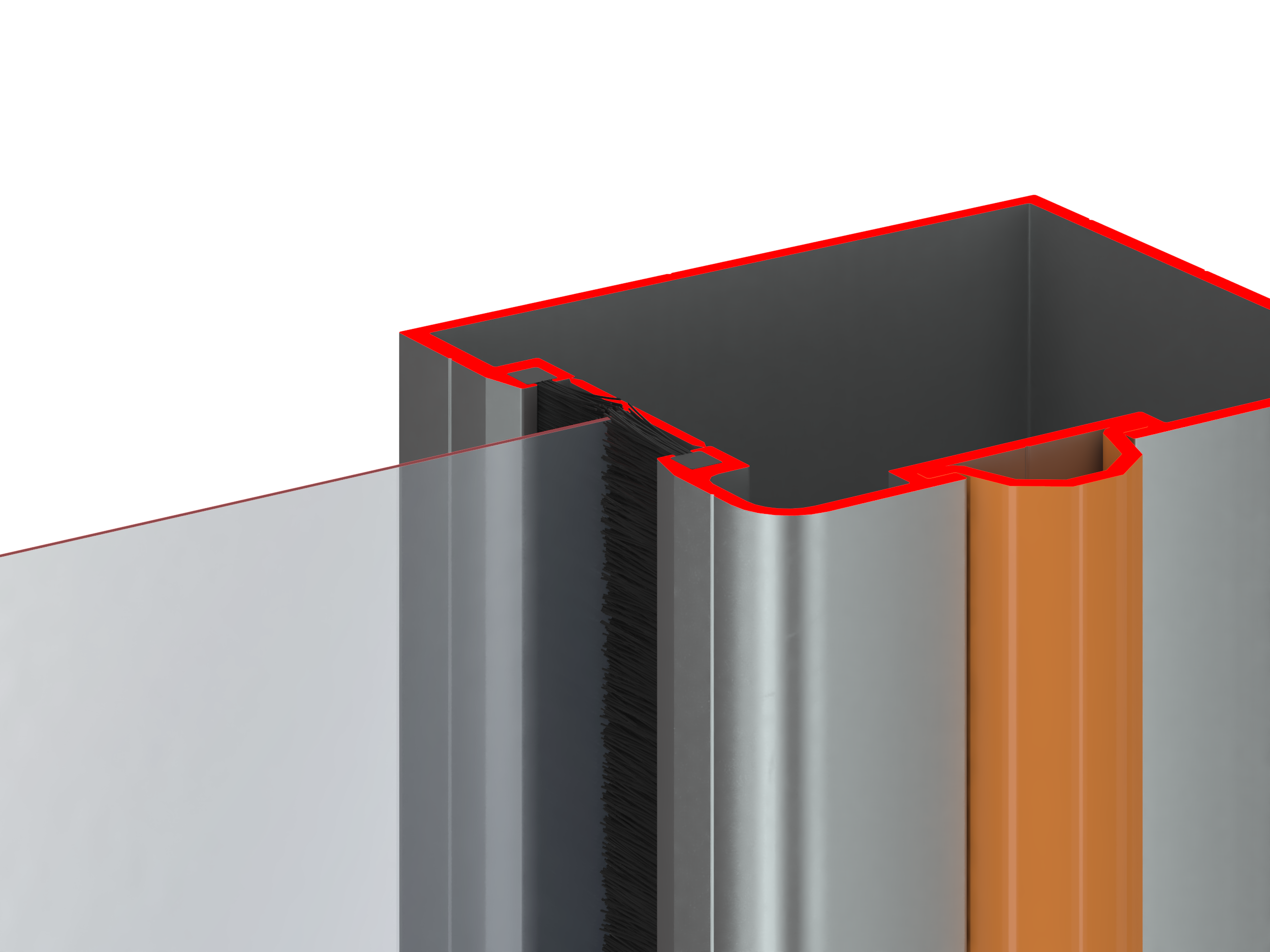

Каптал түркүктөрдөгү щеткалуу тыгыздоочулар дарбазанын кыймылын сылап өткөрүп, талап кылынган изоляцияны камсыз кылат.

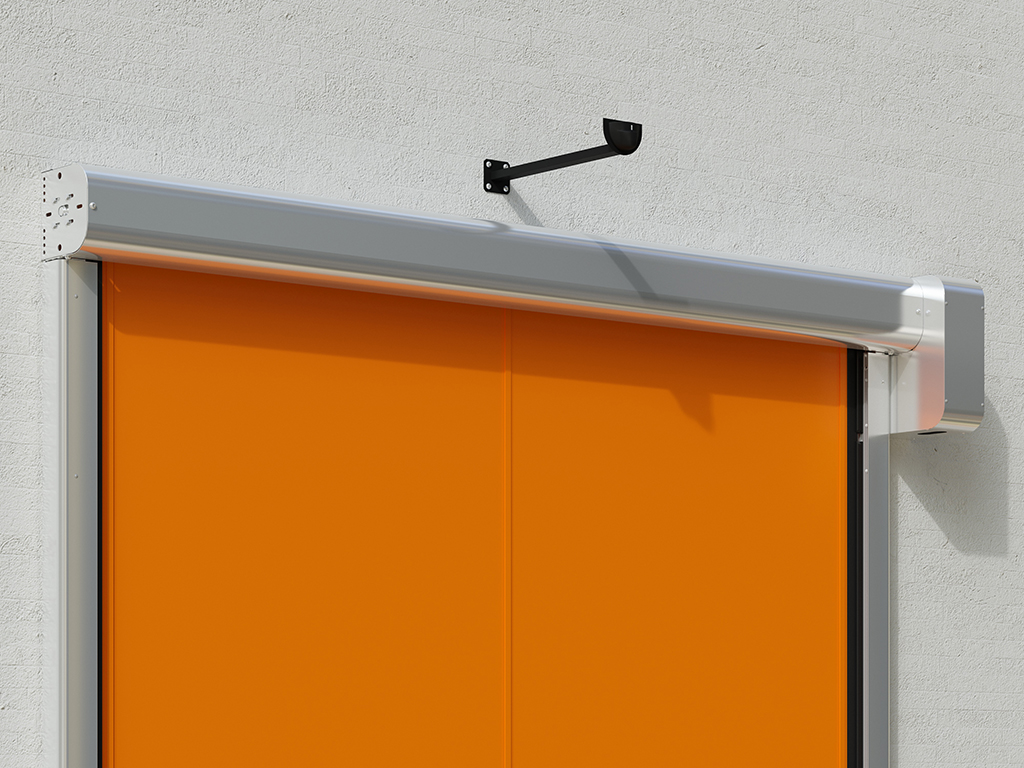

Артикул «HSD1800». Радар кармагычы (кронштейн) дарбазанын вал капкагынын үстүнө датчикти орнотуу үчүн арналган.

Артикул «147-3750». PA — өнөр жай дарбазаларын жана башка түзүлүштөрдү башкарууга арналган универсалдуу радар. Радардын корпусу алюминий эритмесинен жасалган. Эки эсе аныктоо диапазонуна ээ. Түзмөк мобилдик тиркеме аркылуу настройкаланат. Аныктоо бийиктиги — 2 метрден 6 метрге чейин (стандарт); 10 метрге чейин (X версиясы). Узунунан бурчту жөнгө салуу — 0°тан 90°га чейин.

Артикул «147-3751». PRO BT — өнөр жай дарбазаларын жана башка түзмөктөрдү башкарууга колдонулуучу, адамдар менен транспорт каражаттарын тааный турган радар. Транспорт каражаттарын жана жөө жүргүнчүлөрдү айырмалоо мүмкүнчүлүгүнө ээ. Узунунан жана туурасынан болгон кыймылдарды аныктай алат. Мобилдик тиркеме аркылуу настройкаланат. Аныктоо бийиктиги — 3 метрден 7 метрге чейин. Узунунан бурчту жөнгө салуу — 0°тан 180°га чейин.

Дизайн

Кийиздин түстөрү

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүштөй)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (чык шамы)

Комплектация

Базовая комплектация

Туруктардын жана кутучалардын материалы — цинктелген болоттон жасалган.

Вал цинктелген болоттон, диаметри 90/130 мм.

Башкаруу блогу — DOORHAN SERVO.

Коопсуздук системасынын фотоэлементтери полдун деңгээлинен 500 мм бийиктикке орнотулат.

Башкаруу стойкаларындагы алыстан орнотулган фотоэлементтер жана сигнал лампалары бар.

Дополнительная комплектация

Артикул «DHRE-1». DHRE-1 — тышкы бирканалдуу кабылдагыч, 433 МГц радиожыштыкта сигнал кабыл алууга арналган.

Артикул «AD-06». AD-06 кыймыл сенсору электроприводдорду автоматтык башкаруу үчүн иштелип чыккан.

Артикул «HSD1800». Радар кронштейни эшик вал кутусунун үстүнө датчикти орнотуу үчүн арналган.

Артикул «DKH009». Скоросттук эшиктерди башкаруу үчүн чоң баскыч.

Артикул «LAMP-PRO». Сигнал лампасы эшиктин кыймылы башталганын кабарлап, ачуу-жабуу цикли учурунда иштейт.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Ширина проема, мм

1 800–4 000

Высота проема, мм

1 800–4 000

Притолока, мм

600

Пристенки, мм

Өрт 225

Конструкция

Электр кыймылдаткычы
Вал (вал кутусунун ичинде жайгашкан)
Вал кутусу
Вороттун жоолугу
Фотоэлементтер
Жоолуктун төмөнкү четтиги
Айрым профили
Турук
Башкаруу блогу

Стандартные конструктивные решения

Дарбазанын жалпы көрүнүшү, кыймылдаткыч бүйүрдө (кыбыш солдо / кыймылдаткыч оңдо).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	1 800–4 000
B, мм Ширина проема	1 800–4 000

Технические характеристики

Параметр	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS1	Кеңдиги 4 000 мм чейин болгон эшиктер үчүн
Скорость открывания, м/с	1
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0...+50
Мощность, Вт	750 / 1 500
Класс защиты IP	IP54	Аяктын абалдары энкодер аркылуу көзөмөлдөнөт
Напряжение питания, В	220 В / 50 Гц	Бир фазалуу

Условия эксплуатации продукции

2. Воротторду кол менен ачып-жабуу атайын курал — вороток аркылуу жасалат.

3. Воротторду соккуга алдырууга жана алардын эркин ачылып-жабылышына тоскоолдук кылууга болбойт.

6. Вороттор ачылып-жабылып жаткан учурда проёмдо чет жактан келген буюмдар жок экенин дайыма көзөмөлдөңүз.

Упаковка

Упаковка в дерево	Характеристики упаковки
Состав	Орагы жыгачтан жасалган кутуча болуп эсептелет, бөлүктөрдүн ортосуна картон салынган жана баары бекемдүү бириктирилген хомуттар менен бекитилген
Длина, мм	Бул эшиктин курамдык бөлүктөрүнүн узундугуна жараша болот
Высота, мм	700
Ширина, мм	665

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Жогорку ылдамдыктагы рулондук дарбазалардын сырткы монтажы.

Подготовка строительного объекта

Бардык өлчөөлөр имараттын ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч чекиттен (чек араларда жана борбордон) өлчөө зарыл.
H – проемдун бийиктиги (полдон проемдун жогорку чекитине чейинки аралык),
B – проемдун туурасы (сол четинен оң четине чейинки аралык),
h – притолока (проемдун жогору жагынан төшөктүн (шыптын) ылдый жагына чейинки аралык),
b1 / b2 – сол / оң каптал аралык (проемдун тиешелүү четинен тоскоолдукка чейинки аралык).
H жана B өлчөөлөрү учурунда акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h, b1 жана b2 өлчөөлөрүндө – эң кичинекей мааниси кабыл алынат.

Кепилдик милдеттенмелери

Документация

Инструкции

Жогорку ылдамдыктагы роликтүү дарбаза SPEEDROLL SDA

PDF

DOORHAN SERVO башкаруу блогу

PDF

Жогорку ылдамдыктагы роликтүү дарбазалардын тейлөө журналы

PDF

Негизги радар-датчик PA

PDF

Кеңейтилген радар-датчик PRO

PDF

Паспорта и сертификаты

Шайкештик сертификаты (жогорку ылдамдыктагы дарбазалар үчүн)

PDF

Жогорку ылдамдыктагы роликтүү дарбазалардын паспорту

PDF

Шайкештик сертификаты (башкаруу блоктору үчүн)

PDF

Чертежи

SPEEDROLL SDA тез иштеген рулон эшиктери

PDF

DWG

SPEEDROLL SDA тез иштеген рулон эшиктерин орнотуунун схемасы

PDF
