DoorHan курулуш сэндвич панелдери — сапат, ишенимдүүлүк жана ар бир долбоордо тажрыйба

Полиизоцианурат (PIR) жылуулук изоляциясы жана кошумча катуулук кырлары бар кровель сэндвич-панелдер ар кандай максаттагы тез куурла турган имараттардын чатырларын жабуу жана куруу үчүн, ошондой эле мурда курулган имараттарды изоляциялоо үчүн колдонулат. Панелдин геометриясы Россиянын түндүк аймактарындагы чоң кар жүктөмдөрүн эске алуу менен иштелип чыккан.

Зона применения:

Өндүрүш жана административдик имараттар

Азык-түлүк өнөр жайынын ишканалары

Складдык максаттагы имараттар

Айыл чарба үчүн имараттар

монтаж менен заказ берүү

Артыкчылыктар

Энергияны үнөмдөөчү

PIR толтуруучу материал панелдердин жылуулук өткөрүү коэффициентин төмөн кармайт.

Жеңил салмак

Башка курулуш материалдары менен салыштырганда, PIR толтуруучу сэндвич-панелдер жеңил салмакка ээ.

Жогорку өрткө туруктуулук көрсөткүчтөрү

Панелдердин күйүү классы – Г1 (өрттү тарата албайт, күйбөйт), отко чыдамдуулук чеги – EI45ке чейин.

Узак мөөнөттүү иштөө мөөнөтү

Панелдердин жылуулук изоляциялык касиеттерин жоготпой колдонуу мөөнөтү болжол менен 50 жылды түзөт.

Биологиялык каршылыкка туруктуулук

PIR изоляциясы өзүн өзү бузууга, көгөрүүгө жана шірүүгө туруштук берет, кемиричтердин, курт-кумурскалардын жана микроорганизмдердин жашоо чөйрөсү боло албайт.

Иштетүү температурасынын кең диапазону

Панелдерди түштүк аймактарда төмөн температураны сактоо үчүн да, түндүк аймактарда жылуулукту кармоо үчүн да колдонсо болот.

Түс чечимдеринин ар түрдүүлүгү

Биз панелдерди боёо үчүн 26 стандарттык түстү сунуштайбыз, ошондой эле RAL картасы боюнча жеке буйрутма менен каалаган түстү тандоого мүмкүнчүлүк бар.

Полимердик каптоонун түрлөрүнүн ар түрдүүлүгү

Өз алдынча рулондук болотту боёо линиясы металлга ар кандай полимердик каптоолорду колдонууга жана сэндвич-панелдерди өндүрүүнүн бардык этаптарында материалдардын сапатын көзөмөлдөөгө мүмкүнчүлүк берет.

Энергияны үнөмдөөчү

PIR толтуруучу материал панелдердин жылуулук өткөрүү коэффициентин төмөн кармайт.

Жеңил салмак

Башка курулуш материалдары менен салыштырганда, PIR толтуруучу сэндвич-панелдер жеңил салмакка ээ.

Жогорку өрткө туруктуулук көрсөткүчтөрү

Панелдердин күйүү классы – Г1 (өрттү тарата албайт, күйбөйт), отко чыдамдуулук чеги – EI45ке чейин.

Узак мөөнөттүү иштөө мөөнөтү

Панелдердин жылуулук изоляциялык касиеттерин жоготпой колдонуу мөөнөтү болжол менен 50 жылды түзөт.

Биологиялык каршылыкка туруктуулук

Иштетүү температурасынын кең диапазону

Түс чечимдеринин ар түрдүүлүгү

Полимердик каптоонун түрлөрүнүн ар түрдүүлүгү

Дизайн

Сэндвич-панелдердин профили жана тешиги түрү, өндүрүш аймагы – Санкт-Петербург (S)

Профиль жана замоктун түрү, өндүрүш району – Воронеж (V)

Сэндвич-панелдердин профили жана замок түрү, өндүрүш аймагы – Новосибирск (N)

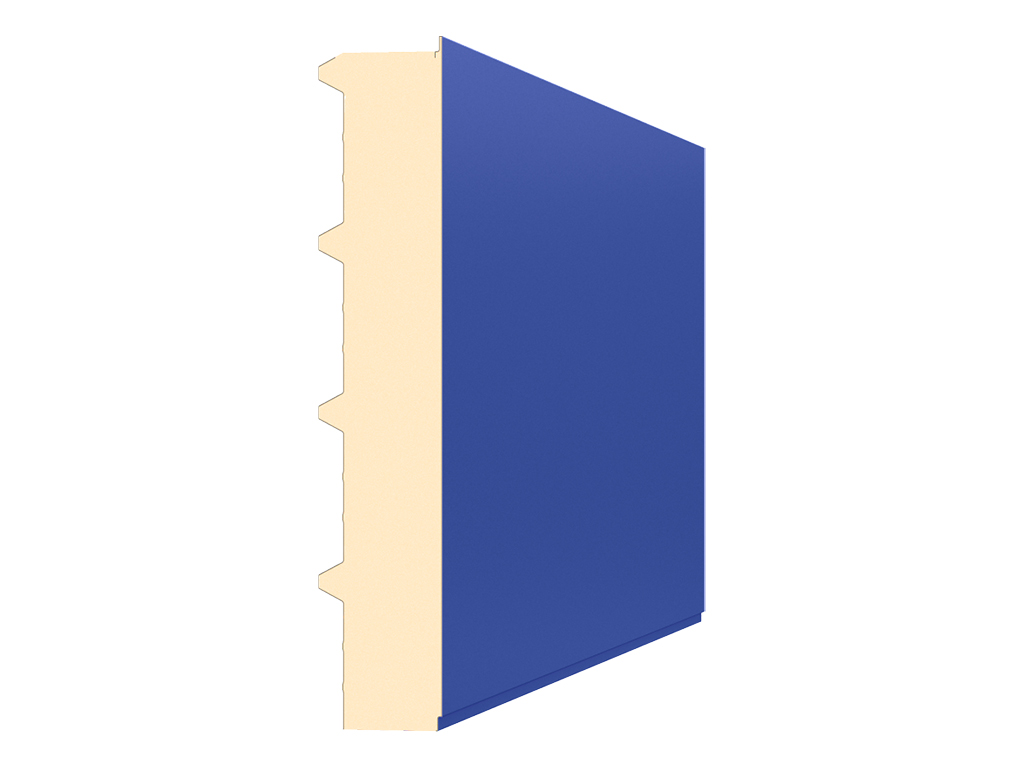

Жумшак (Г)

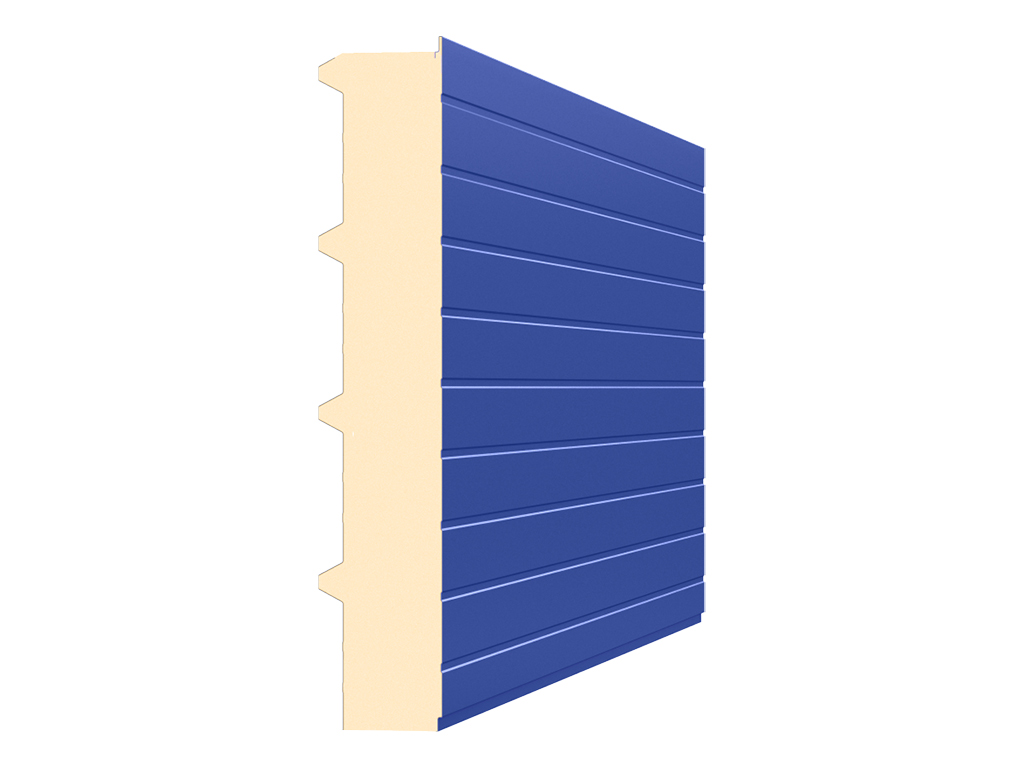

Трапеция (50/11)

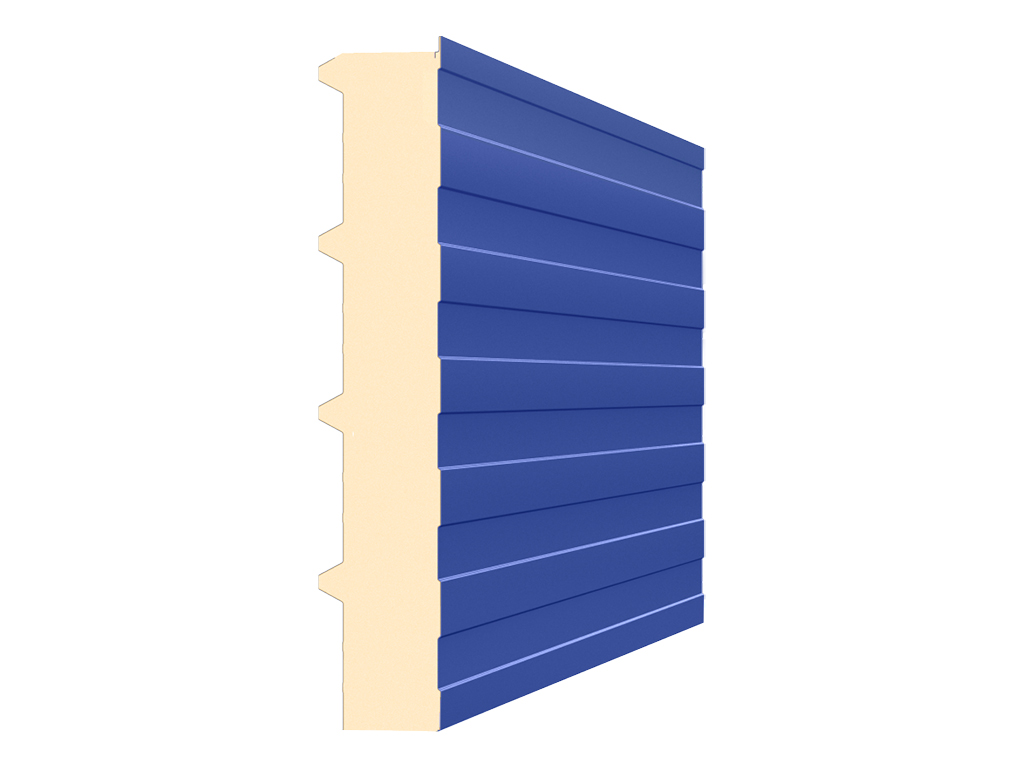

Трапеция (50/50)

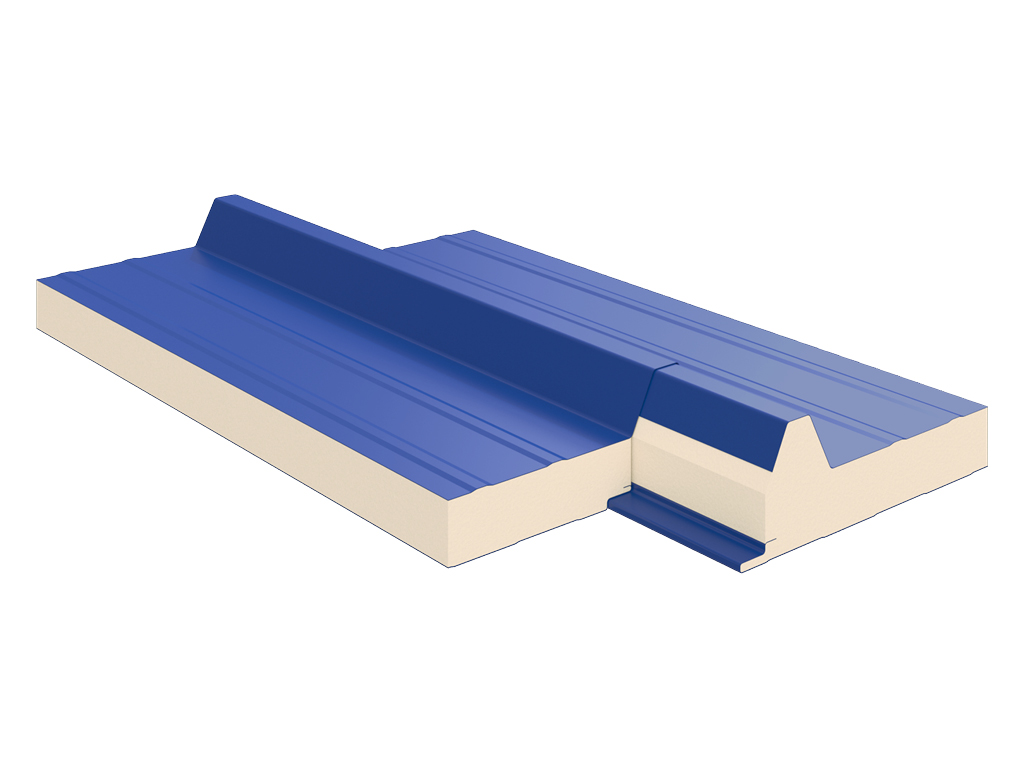

Roof-lock (R3)

Жука бет (Г)

Трапеция (50/11)

Трапеция (50/50)

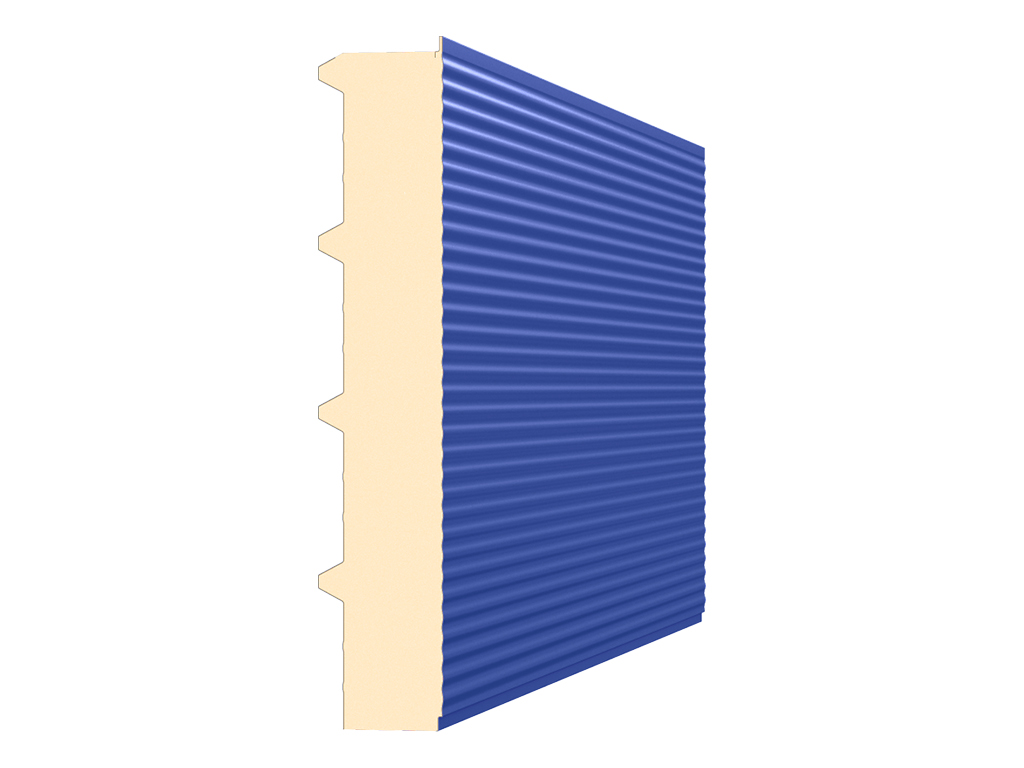

Толкун (В25)

Roof-lock (R2)

Жай (Г)

Трапеция (50/50)

Толкун (В15)

Зиговка (100)

Roof-lock (R8)

Техникалык мүнөздөмөлөр

Таблица размеров

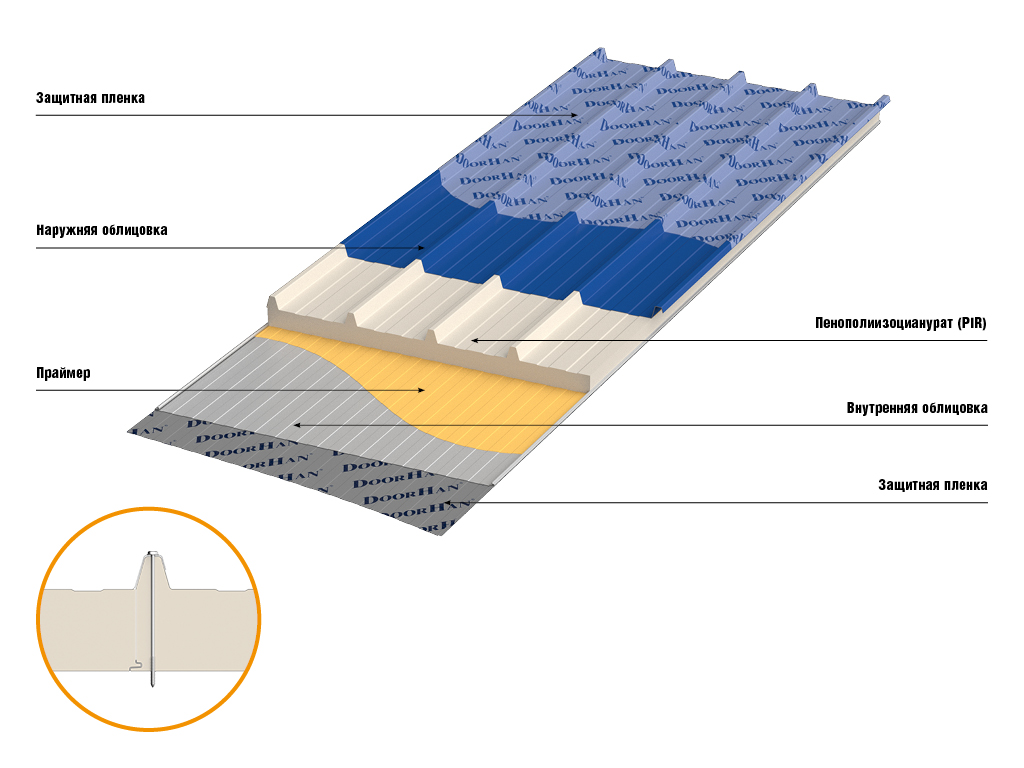

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Примечание:

Өндүрүш аймагы – Санкт-Петербург

Ширина, мм

1 000

Длина, мм

2 000–13 500 (заказ боюнча 16 000гө чейин)

Толщина, мм

60; 80; 100; 120; 140

Примечание:

Өндүрүш региони – Воронеж

Ширина, мм

1 000

Длина, мм

2 000–12 700

Толщина, мм

40; 60; 80; 100; 120; 150

Примечание:

Өндүрүш региони – Новосибирск

Ширина, мм

1 000

Длина, мм

2 000–13 500 (заказ боюнча – 16 000гө чейин)

Толщина, мм

60; 80; 100; 120; 150

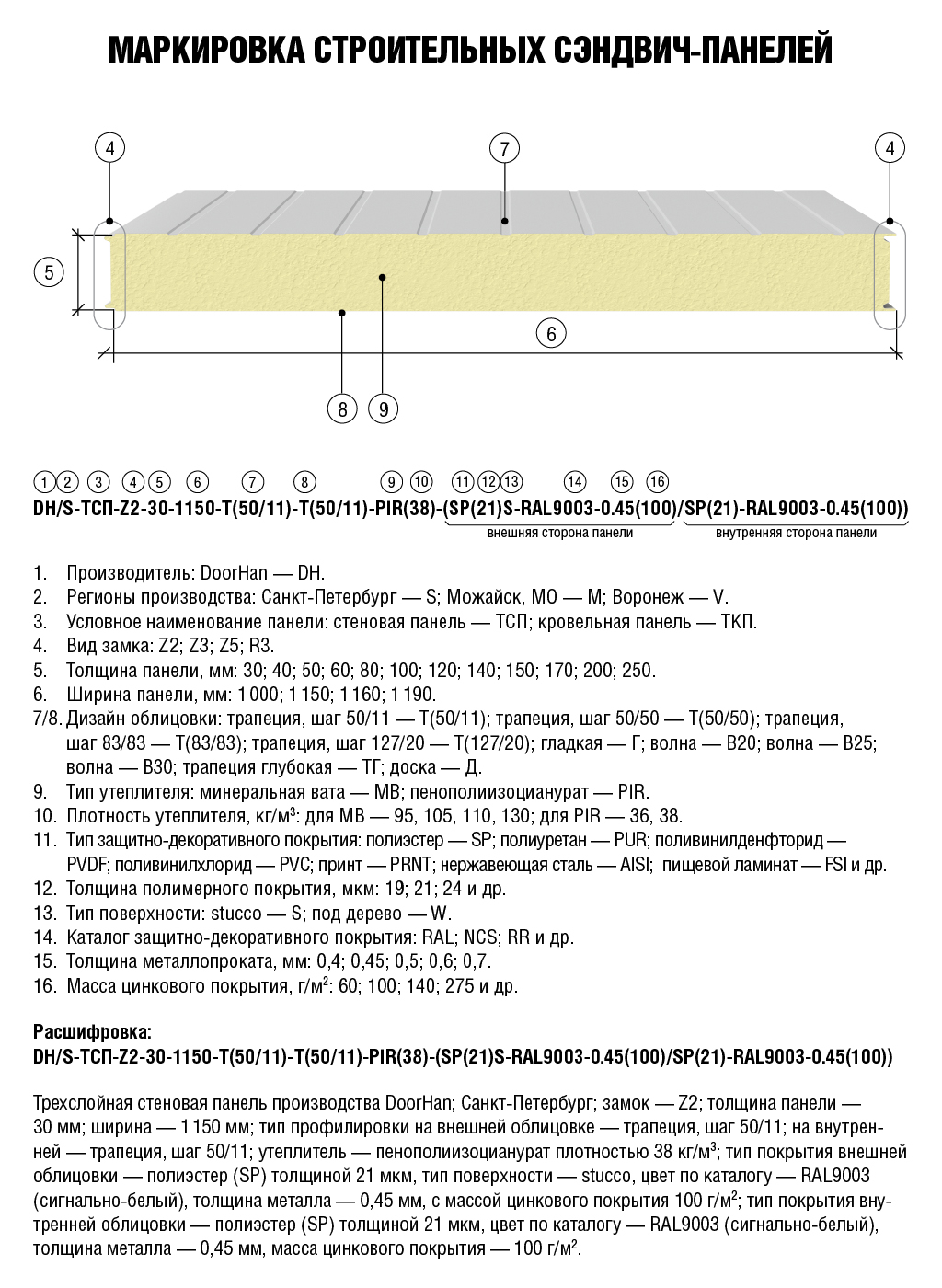

Курулуш сэндвич-панелдеринин аталышынын түшүндүрмөсү.

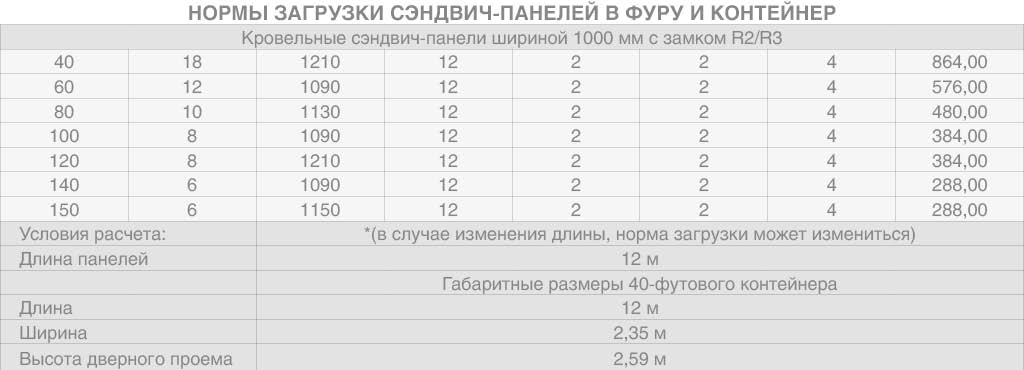

Сэндвич-панелдерди фурага жана контейнерге жүктөө нормалары.

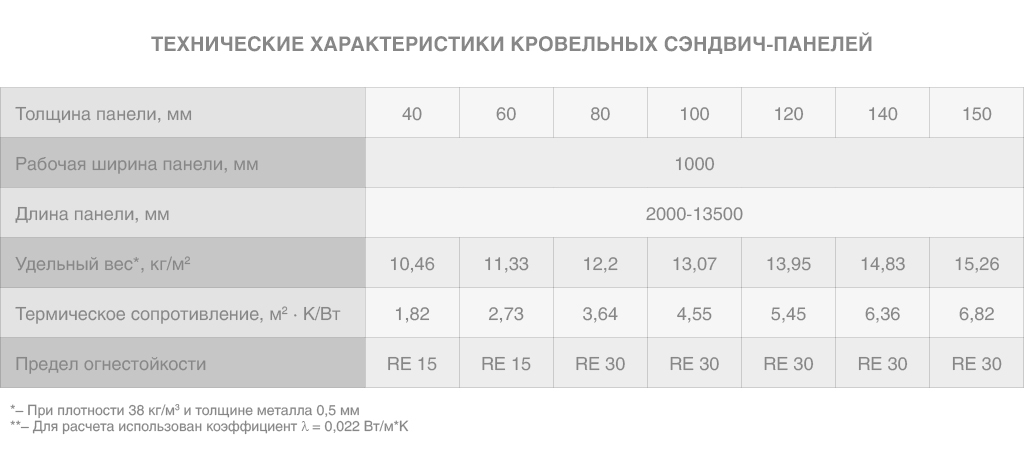

Чатыр үчүн сэндвич-панелдердин техникалык мүнөздөмөлөрү.

Жүктөө жана түшүрүү иштерине байланышкан маалыматтык таблица.

Панелдерди сактоо жана строповка боюнча транспорттук бирка.

Параметр	Значение	Примечание
Масса цинкового покрытия, г/м²	100	60–275 г/м² – суроо боюнча
Толщина металла облицовок панели, мм	0,45	0,4–0,7 мм – суроо боюнча
Плотность пенополиизоцианурата, кг/м³	36–42
Коэффициент теплопроводности, Вт/(м·К)	0,022–0,023

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Сэндвич-панелдерди таңгактоо транспорттук пакеттерде, пенопласт барактары менен стретч-пленкага оролуп жүргүзүлөт. Таңгактоо боюнча нускаманы караңыз
Описание	Сэндвич-панелдер менен транспорттук пакеттерди ташуу автоунаа, темир жол же суу транспорту аркылуу жүргүзүлөт. Жүктөө мисалдарын таңгактоо боюнча нускамадан караңыз

Документация

Инструкции

Паспорта и сертификаты

Сэндвич-панелдерди таңгактоонун көрсөтмөсү

PDF

Өрткө туруктуулук чегине шайкештиги сертификаты (өндүрүш аймагы – Санкт-Петербург)

PDF

Техникалык шарттарга (ТУ) шайкештиги сертификаты (өндүрүш аймагы – Санкт-Петербург)

PDF

СЭЗ сертификаты (өндүрүш аймагы – Санкт-Петербург)

PDF

Өрткө туруктуулук чегине шайкештиги сертификаты (өндүрүш аймагы – Воронеж)

PDF

Жанууга ылайыктык топторуна шайкештиги сертификаты (өндүрүш аймагы – Воронеж)

PDF

СЭЗ сертификаты (өндүрүш аймагы – Воронеж)

PDF

Техникалык шарттарга (ТУ) шайкештиги сертификаты (өндүрүш аймагы – Новосибирск)

PDF

СЭЗ сертификаты (өндүрүш аймагы – Новосибирск)

PDF

Кепилдик милдеттенмелери печать

2. Сэндвич-панелдердин узак мөөнөттүү колдонулушу негизинен алар колдонулуп жаткан чөйрөнүн коррозиялык агрессивдүүлүгүнө көз каранды. Ошого ылайык, стандарттуу беттик жабууну колдонгон сэндвич-панелдердин кадимки өнөр жай чөйрөсүндөгү узак мөөнөттүүлүгү 10 жылга жетет.

Дизайн

Сэндвич-панелдердин профили жана тешиги түрү, өндүрүш аймагы – Санкт-Петербург (S)

Жумшак (Г)

Трапеция (50/11)

Трапеция (50/50)

Roof-lock (R3)

Профиль жана замоктун түрү, өндүрүш району – Воронеж (V)

Жука бет (Г)

Трапеция (50/11)

Трапеция (50/50)

Толкун (В25)

Roof-lock (R2)

Сэндвич-панелдердин профили жана замок түрү, өндүрүш аймагы – Новосибирск (N)

Жай (Г)

Трапеция (50/50)

Толкун (В15)

Зиговка (100)

Roof-lock (R8)

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Примечание:

Өндүрүш аймагы – Санкт-Петербург

Ширина, мм

1 000

Длина, мм

2 000–13 500 (заказ боюнча 16 000гө чейин)

Толщина, мм

60; 80; 100; 120; 140

Примечание:

Өндүрүш региони – Воронеж

Ширина, мм

1 000

Длина, мм

2 000–12 700

Толщина, мм

40; 60; 80; 100; 120; 150

Примечание:

Өндүрүш региони – Новосибирск

Ширина, мм

1 000

Длина, мм

2 000–13 500 (заказ боюнча – 16 000гө чейин)

Толщина, мм

60; 80; 100; 120; 150

Конструкция

Стандартные конструктивные решения

Курулуш сэндвич-панелдеринин аталышынын түшүндүрмөсү.

Сэндвич-панелдерди фурага жана контейнерге жүктөө нормалары.

Чатыр үчүн сэндвич-панелдердин техникалык мүнөздөмөлөрү.

Жүктөө жана түшүрүү иштерине байланышкан маалыматтык таблица.

Панелдерди сактоо жана строповка боюнча транспорттук бирка.

Технические характеристики

Параметр	Значение	Примечание
Масса цинкового покрытия, г/м²	100	60–275 г/м² – суроо боюнча
Толщина металла облицовок панели, мм	0,45	0,4–0,7 мм – суроо боюнча
Плотность пенополиизоцианурата, кг/м³	36–42
Коэффициент теплопроводности, Вт/(м·К)	0,022–0,023

Упаковка

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Сэндвич-панелдерди таңгактоо транспорттук пакеттерде, пенопласт барактары менен стретч-пленкага оролуп жүргүзүлөт. Таңгактоо боюнча нускаманы караңыз
Описание	Сэндвич-панелдер менен транспорттук пакеттерди ташуу автоунаа, темир жол же суу транспорту аркылуу жүргүзүлөт. Жүктөө мисалдарын таңгактоо боюнча нускамадан караңыз

Кепилдик милдеттенмелери

Документация

Инструкции

Сэндвич-панелдерди таңгактоонун көрсөтмөсү

PDF

Паспорта и сертификаты

Өрткө туруктуулук чегине шайкештиги сертификаты (өндүрүш аймагы – Санкт-Петербург)

PDF

Техникалык шарттарга (ТУ) шайкештиги сертификаты (өндүрүш аймагы – Санкт-Петербург)

PDF

СЭЗ сертификаты (өндүрүш аймагы – Санкт-Петербург)

PDF

Өрткө туруктуулук чегине шайкештиги сертификаты (өндүрүш аймагы – Воронеж)

PDF

Жанууга ылайыктык топторуна шайкештиги сертификаты (өндүрүш аймагы – Воронеж)

PDF

СЭЗ сертификаты (өндүрүш аймагы – Воронеж)

PDF

Техникалык шарттарга (ТУ) шайкештиги сертификаты (өндүрүш аймагы – Новосибирск)

PDF

СЭЗ сертификаты (өндүрүш аймагы – Новосибирск)

PDF
