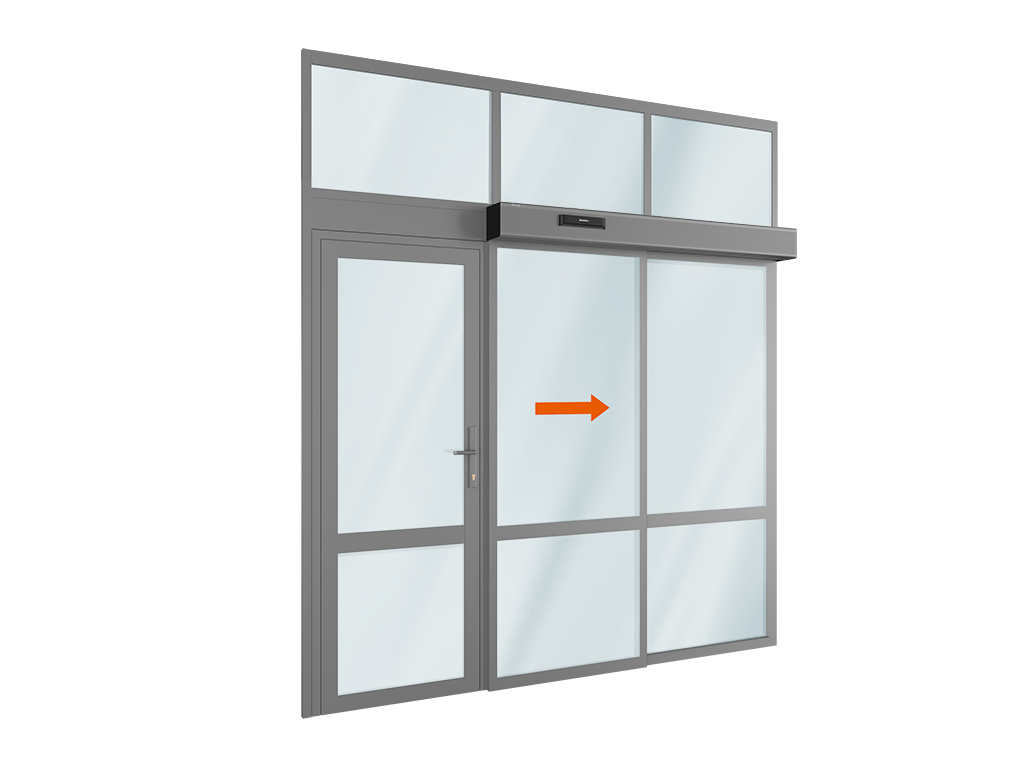

AD-SP жетеги үчүн автоматтык жылма эшик комплекти (бир жылма, бир кыймылсыз, бир айланма канат жана үстүнкү фрамуга менен)

Автоматтык жылма эшик ар түрдүү коммерциялык объектилердин кире бериш топторундагы (входные группы) интенсивдүү адамдар агымы бар проёмдорго орнотуу үчүн арналган. Аларга соода-оюн-зоок жана бизнес-борборлор, ресторандар, кампалык жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана чарбалык багыттагы имараттар кирет. Фрамуга жана айланма эшиктер менен жабдылган автоматтык эшик конструкциялары бийиктиги 4 метрге чейинки проёмдорду, ошондой эле керектүү бийиктиктеги притолокасы жок проёмдорду жабууга мүмкүнчүлүк берет. Ошол эле учурда, алар 1 200 мм туурасындагы айланма эшиктер аркылуу эвакуациялык чыгуу жолдорунун болушун камсыздайт.
Зона применения:
Медициналык мекемелер
Ооруканалар менен поликлиникалардын кире бериш топтору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык бөлмөлөр, шашылыш жардам бөлүмдөрү.
Соода объектилери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятёрочка», «Магнит», «Перекрёсток»), үй жанындагы дүкөндөр жана бутиктер, дарыканалар, салондор жана банк бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтору, зоналарды бөлүштүрүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик аянттар.
Транспорттук түйүндөр
Аэропорттор, темир жол жана авто вокзалдар, терминалдарга жана күтүү залдарына кире бериш, эвакуациялык чыгуулар жана перронго чыгуу жолдору.
Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/түһүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өткөрмө пункттар.
Артыкчылыктар
Функционалдуулук
Буюмду алты режимде пайдалануу мүмкүнчүлүгү адамдардын өтүшүн уюштуруудагы бардык тапшырмаларды чечүүгө шарт түзөт.
Канаттарды толтуруунун ар түрдүүлүгү
Канаттарды толтуруунун мүмкүнчүлүгү — коопсуз айнек (8 же 9 мм калыңдыкта) же 24 мм калыңдыктагы айнек пакет менен.
Жөнөкөй жана ыңгайлуу монтаж
Уникалдуу «сухарное» бириктирүү канаттарды чогултуу жана буюмду орнотуу убактысын кыйла кыскартат, ошондой эле жарык өткөрүүчү аянтты көбөйтөт.
Конструкциялардын жана буюм класстарынын ар түрдүүлүгү
Артыкчылыгы каалаган проём үчүн оптималдуу конструкцияны тандоого мүмкүнчүлүк берет: притолока жана каптал дубалдар болбогон учурда, каптал дубалдардын туурасы чектелүү (жетишсиз) болгондо, же имараттан башка чыгуулар жок учурда.
Жеткимдүү баа
Металл чыгымдуулугун азайтуу жана профиль системасын оптималдаштыруу эсебинен, конструкция жеткиликтүү баага ээ.
Функционалдуулук
Буюмду алты режимде пайдалануу мүмкүнчүлүгү адамдардын өтүшүн уюштуруудагы бардык тапшырмаларды чечүүгө шарт түзөт.
Канаттарды толтуруунун ар түрдүүлүгү
Канаттарды толтуруунун мүмкүнчүлүгү — коопсуз айнек (8 же 9 мм калыңдыкта) же 24 мм калыңдыктагы айнек пакет менен.
Жөнөкөй жана ыңгайлуу монтаж
Уникалдуу «сухарное» бириктирүү канаттарды чогултуу жана буюмду орнотуу убактысын кыйла кыскартат, ошондой эле жарык өткөрүүчү аянтты көбөйтөт.
Конструкциялардын жана буюм класстарынын ар түрдүүлүгү
Артыкчылыгы каалаган проём үчүн оптималдуу конструкцияны тандоого мүмкүнчүлүк берет: притолока жана каптал дубалдар болбогон учурда, каптал дубалдардын туурасы чектелүү (жетишсиз) болгондо, же имараттан башка чыгуулар жок учурда.
Жеткимдүү баа
Металл чыгымдуулугун азайтуу жана профиль системасын оптималдаштыруу эсебинен, конструкция жеткиликтүү баага ээ.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Канаттардын эки тараптуу боёлуусу. Каалаган түрдөгү толтуруулар — 8, 9 жана 24 мм калыңдыкта.
Канаттардын эки тараптуу боёлуусу. Каалаган түрдөгү толтуруулар — 8, 9 жана 24 мм калыңдыкта.
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (тегиз металл)
RAL 9006 (тегиз металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Кыймыл датчиги (арт. AD-06, 1 даана)

Кыймыл датчиги (арт. AD-06, 1 даана)

Кыймыл жана коопсуздук датчиги, айкалышкан (арт. AD-34, 1 даана)

Кыймыл жана коопсуздук датчиги, айкалышкан (арт. AD-34, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP жетегинде

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP жетегинде

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

Коробдун каптал жабуулар комплекти (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE жетегинде

Коробдун каптал жабуулар комплекти (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE жетегинде

Жетектөөчү кур ремени (арт. AD-17, 11 м)

Жетектөөчү кур ремени (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP жетегинде

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP жетегинде

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE жетегинде

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE жетегинде

Кур ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Кур ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Полго төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Полго төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP жетегине / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE жетегине

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP жетегине / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE жетегине

Рельс жана тыгыздоочу (арт. AHDS35 2010 AD-29 менен) AD-SP жетегинде / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE жетегинде

Рельс жана тыгыздоочу (арт. AHDS35 2010 AD-29 менен) AD-SP жетегинде / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE жетегинде

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Канаттын тик профили, учундагы кесилген 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канаттын тик профили, учундагы кесилген 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Закладной табактар комплекти (арт. AD-100KIT, 2 компл.)

Закладной табактар комплекти (арт. AD-100KIT, 2 компл.)

AD-07SP – электромеханикалык кулпуу AD-SP жетеги үчүн, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE жетеги үчүн.

AD-07SP – электромеханикалык кулпуу AD-SP жетеги үчүн, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE жетеги үчүн.

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет (170 цикл).

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет (170 цикл).

AD-30 – зымсыз (тырмактык) PUSH баскычы. Кыймыл датчиги ордуна эшикти кол менен контакттуу башкаруу үчүн колдонулат (баскычты басуу менен эшик ачылат).

AD-30 – зымсыз (тырмактык) PUSH баскычы. Кыймыл датчиги ордуна эшикти кол менен контакттуу башкаруу үчүн колдонулат (баскычты басуу менен эшик ачылат).

AD-31 – контактсыз инфракызыл баскыч. Кыймыл датчиги ордуна эшикти кол менен контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейин).

AD-31 – контактсыз инфракызыл баскыч. Кыймыл датчиги ордуна эшикти кол менен контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейин).

AD-32 – ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгуч ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 – ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгуч ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 – кыймыл жана коопсуздук айкалышкан датчик. Бир корпуста микротолкундуу кыймыл-радар жана проёмдогу инфракызыл коопсуздук пердесин камтыйт.

AD-34 – кыймыл жана коопсуздук айкалышкан датчик. Бир корпуста микротолкундуу кыймыл-радар жана проёмдогу инфракызыл коопсуздук пердесин камтыйт.

AD-09 – фотоэлементтер комплекти, эшик проёмдогу коопсуздукту камсыздайт.

AD-09 – фотоэлементтер комплекти, эшик проёмдогу коопсуздукту камсыздайт.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
2 505–4 000
Ширина проема для одностворчатых дверей, мм
3 010–6 200 мм (бир кыймылсыз, айланма канат жана фрамуга менен)
Притолока, мм
Талап кылынбайт
  1. Канаттын тик профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. Толтуруулар: 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
  5. Ички тыгыздоочу
  6. Сырткы тыгыздоочу
  7. Ортоңку тыгыздоочу

Бир канаттуу эшик (солго ачылат).

Бир канаттуу эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 500 чейин
H, мм Высота проема 3 000 чейин

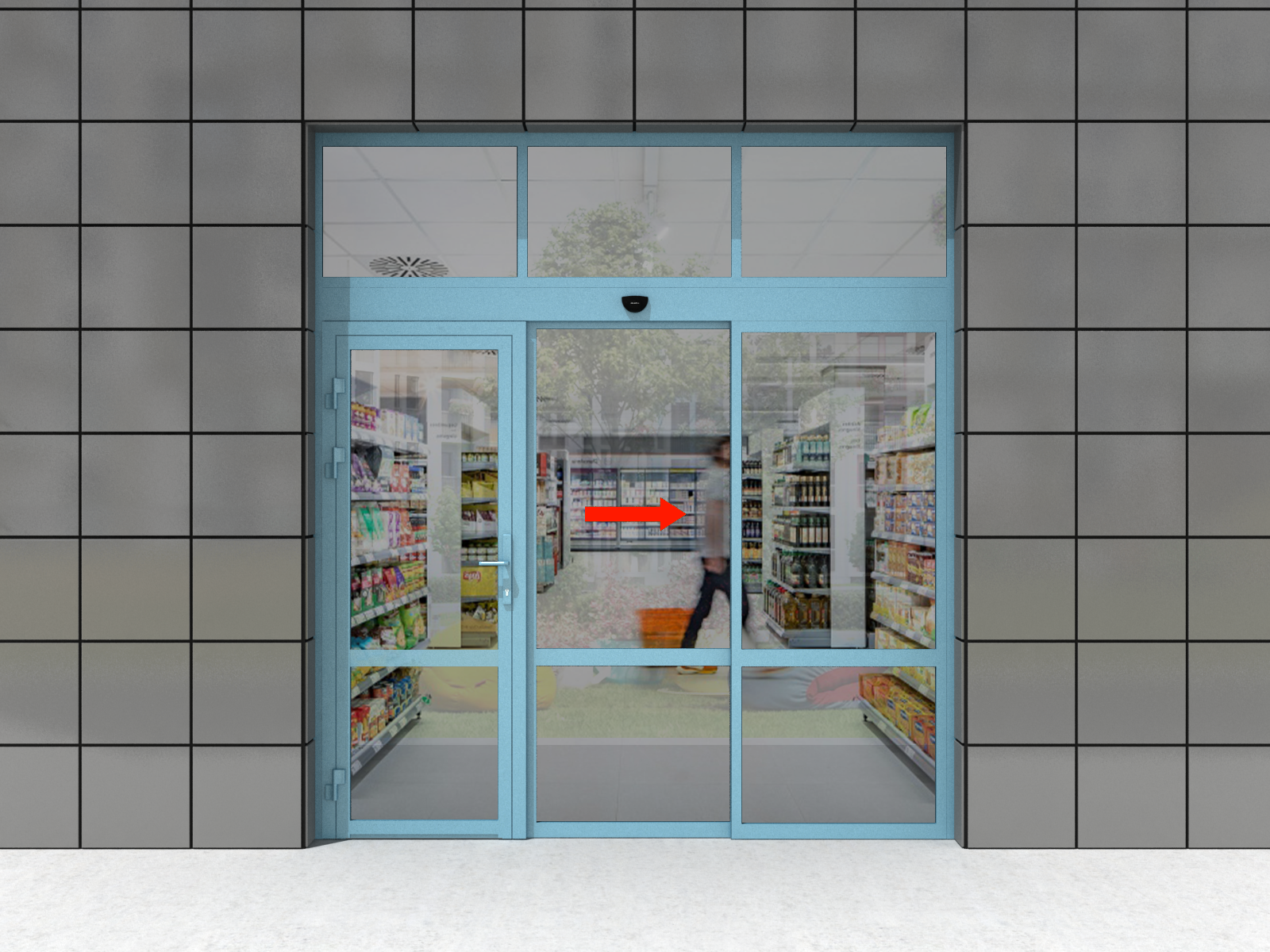

Фрамуга, бир кыймылсыз жана бир айланма канаттар менен конструкциялардагы бир канаттуу эшик (солго ачылат).

Фрамуга, бир кыймылсыз жана бир айланма канаттар менен конструкциялардагы бир канаттуу эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 010–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–2 500
K, мм Высота прохода 2 129–2 529
Бир канаттуу эшик бир кыймылсыз канат менен (солго ачылат).

Бир канаттуу эшик бир кыймылсыз канат менен (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5 000 чейин
H, мм Высота проема 3 000 чейин
Эки канаттуу эшик эки кыймылсыз канат менен.

Эки канаттуу эшик эки кыймылсыз канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6 000 чейин
H, мм Высота проема 3 000 чейин
Бир канаттуу эшик бир кыймылсыз канат жана фрамуга менен (оңго ачылат).

Бир канаттуу эшик бир кыймылсыз канат жана фрамуга менен (оңго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик эки кыймылсыз канат жана фрамуга менен.

Эки канаттуу эшик эки кыймылсыз канат жана фрамуга менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик эки бүтүндөй айнек канат менен.

Эки канаттуу эшик эки бүтүндөй айнек канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 000 чейин
H, мм Высота проема 3 000 чейин
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема от 2 000 до 2 400
B, мм Ширина проема от 700 до 1 250
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген канат
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Бир канаттуу эшик / эки канаттуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24 саат бою

1. Электр жетеги бар эшиктин коробун имараттын сырткы жагынан, көчөдөн орнотууга катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу фаза авариялык абалда гана жүргүзүлөт (электр энергиясы жок учурда) же жөнгө салуу иштеринде.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды кескин түрдө түртүп ачууга тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттарынын ачылуу/жабылуу аймагында узак убакыт болушун көзөмөлдөңүз.

5. Блоктолгон эшикти кол менен жылдырууга, канат менен полдун ортосуна манжа же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттарды өтүүдө согууга жол бербеңиз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшик канаттарынын кыймыл зонасында чуркоого же туруп турууга тыюу салынат.

7. Канаттар кыймылдаганда алардын жолунда чет буюмдар жана таштандылар болбошу керек: алар канаттардын ийри болуп кетишине, блоктолушуна жана автоматтык механизмдин бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочу жана кареткалардын роликтерин булгантпоо зарыл, анткени бул канаттардын кыймылын жайлатууга, блоктолушуна жана электр жетегинин бузулушуна себеп болушу мүмкүн.

9. Автоматтык эшик канаттары проём боюнча багыттоочу рельстен жумшак жылып өтүшү керек, эшик ачылып/жабылган циклда канаттар толугу менен ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз колдонулушу керек.

10. Эшикти фотоэлементтер же инфракызыл перде сыяктуу коопсуздук элементтери орнотулбастан эксплуатациялоо катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Төмөн жагында көбүк блоктору менен жыгач поддон. Профильдер гофр кагаз барагы менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Төмөн жагында көбүк блоктору менен жыгач поддон бар. Профильдер гофр кагаз барагы менен оролуп, ПП тасма менен бекитилген.
Упаковка на палету Характеристики упаковки
Профиль пакеттерин көпүрчөк пленка менен ороп, көбүк рамкадагы палетке коюп, скотч менен бекитишет
Кошумча сүрөттөмө печать

Жылма эшиктерди өзүнчө орнотууга болот же имараттын фасадына же кире бериш топко интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробун проёмго орнотуу
Автоматтык эшиктин коробун проёмго орнотуу
Телескоптук эшиктин коробун проёмго орнотуу
Телескоптук эшиктин коробун проёмго орнотуу
  1. Проёмдун параметрлери: H – проёмдун бийиктиги (таза полдон проёмдун үстүнө чейинки аралык); B – проёмдун туурасы (сол жээгинен оң жээгине чейинки аралык); h – притолоктун бийиктиги (проёмдун үстүнөн түшпөс потолокко чейинки аралык). Притолоктун жана проёмдун туурасы менен бийиктигин өлчөөлөр кеминде эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичинекей мааниси кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечектеги иштешин камсыздоо үчүн имараттагы проёмду алдын ала даярдоо зарыл. Проёмдун тазалыгына төмөнкү талаптар каралган: Проём тэгиз төрт бурчтуу формада болушу керек. Каптал беттеринин бетинин тегиз жана жылмакай болушу зарыл, штукатуркадан чыккан сызыкчалар жана жарымдар болбошу керек. Полдун бетинин тегиз, горизонталдык болушу керек, чыгыштар жана жогору-ылдый кетүүлөр болбошу керек. 1 метрге 1 мм чейин ийрилик уруксат берилет. Тик жана горизонталдык беттер тегиз болушу керек, 1 метрге 1 мм чейин ийриликке уруксат берилет. Эгер проём талаптардан кээ бир айырмачылыктар менен даярдалган болсо, өлчөмдү алуудан жана монтаж баштоодон мурун бул айырмачылыктар жоюлушу керек. Притолока жана каптал дубалдар бир тик планда болушу керек. Проёмдун капталдары капиталды конструкция түрүндө, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD-SP жетеги менен автоматтык жылма эшик» колдонмо нускамасы

«AD-SP-TELESCOPE жетеги менен телескоптук эшик» колдонмо нускамасы

Жеңил канаттуу автоматтык/телескоптук эшиктердин канаттарын чогултуу боюнча колдонмо нускамасы

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча колдонмо нускамасы

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча колдонмо нускамасы

Айланма канаттар жана фрамуга менен автоматтык эшик конструкцияларын чогултуу боюнча колдонмо нускамасы

AD-34 кыймыл жана коопсуздук айкалышкан датчигин жөндөө боюнча колдонмо нускамасы

Проёмду даярдоо жана монтаж боюнча талаптар

Автоматтык жылма эшиктин паспорту / AD-SP / AD-SP-TELESCOPE жетеги

Алюминий профильге ылайык келүү сертификаты

Автоматтык эшиктердин жетектери боюнча ылайык келүү декларациясы

Негизги канатка арналган профильдер жана комплекттер каталогу (архив)

Жеңил канаттуу автоматтык эшик үчүн профильдер жана комплекттер каталогу

Жеңил канаттуу телескоптук эшик үчүн профильдер жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профильдер жана комплекттер каталогу

Айланма канаттуу конструкциялардагы автоматтык эшик үчүн профильдер жана комплекттер каталогу

Кепилдик милдеттенмелери печать

Сатып алуучуга системанын комплектациясына 2 жылдык кепилдик берилет, эгерде эксплуатациялык шарттар сакталса.

Жаңы буюмдар
Зымсыз (тырмактык) AD-30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык жана лабораториялык блоктор), ошондой эле офис жана соода бөлмөлөрүндө колдонсо болот.

Зымсыз (тырмактык) AD-30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык жана лабораториялык блоктор), ошондой эле офис жана соода бөлмөлөрүндө колдонсо болот.

AD-34 датчиги – айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл-радар жана инфракызыл коопсуздук пердесин камтыйт. Бул датчик автоматтык AD-SP жетеги менен жылма эшикке орнотулганда, коопсуздук фотоэлементтеринин жупу менен бирге же алсыз ордуна иштей алат.

AD-34 датчиги – айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл-радар жана инфракызыл коопсуздук пердесин камтыйт. Бул датчик автоматтык AD-SP жетеги менен жылма эшикке орнотулганда, коопсуздук фотоэлементтеринин жупу менен бирге же алсыз ордуна иштей алат.

Дизайн
Толтуруунун дизайны
Канаттардын эки тараптуу боёлуусу. Каалаган түрдөгү толтуруулар — 8, 9 жана 24 мм калыңдыкта.
Канаттардын эки тараптуу боёлуусу. Каалаган түрдөгү толтуруулар — 8, 9 жана 24 мм калыңдыкта.
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (тегиз металл)
RAL 9006 (тегиз металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Кыймыл датчиги (арт. AD-06, 1 даана)

Кыймыл датчиги (арт. AD-06, 1 даана)

Кыймыл жана коопсуздук датчиги, айкалышкан (арт. AD-34, 1 даана)

Кыймыл жана коопсуздук датчиги, айкалышкан (арт. AD-34, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP жетегинде

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP жетегинде

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE жетегинде

Коробдун каптал жабуулар комплекти (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE жетегинде

Коробдун каптал жабуулар комплекти (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE жетегинде

Жетектөөчү кур ремени (арт. AD-17, 11 м)

Жетектөөчү кур ремени (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP жетегинде

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP жетегинде

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE жетегинде

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE жетегинде

Кур ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Кур ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Полго төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Полго төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP жетегине / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE жетегине

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP жетегине / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE жетегине

Рельс жана тыгыздоочу (арт. AHDS35 2010 AD-29 менен) AD-SP жетегинде / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE жетегинде

Рельс жана тыгыздоочу (арт. AHDS35 2010 AD-29 менен) AD-SP жетегинде / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE жетегинде

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Канаттын тик профили, учундагы кесилген 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канаттын тик профили, учундагы кесилген 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Закладной табактар комплекти (арт. AD-100KIT, 2 компл.)

Закладной табактар комплекти (арт. AD-100KIT, 2 компл.)

Дополнительная комплектация
AD-07SP – электромеханикалык кулпуу AD-SP жетеги үчүн, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE жетеги үчүн.

AD-07SP – электромеханикалык кулпуу AD-SP жетеги үчүн, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE жетеги үчүн.

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет (170 цикл).

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет (170 цикл).

AD-30 – зымсыз (тырмактык) PUSH баскычы. Кыймыл датчиги ордуна эшикти кол менен контакттуу башкаруу үчүн колдонулат (баскычты басуу менен эшик ачылат).

AD-30 – зымсыз (тырмактык) PUSH баскычы. Кыймыл датчиги ордуна эшикти кол менен контакттуу башкаруу үчүн колдонулат (баскычты басуу менен эшик ачылат).

AD-31 – контактсыз инфракызыл баскыч. Кыймыл датчиги ордуна эшикти кол менен контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейин).

AD-31 – контактсыз инфракызыл баскыч. Кыймыл датчиги ордуна эшикти кол менен контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейин).

AD-32 – ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгуч ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 – ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгуч ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 – кыймыл жана коопсуздук айкалышкан датчик. Бир корпуста микротолкундуу кыймыл-радар жана проёмдогу инфракызыл коопсуздук пердесин камтыйт.

AD-34 – кыймыл жана коопсуздук айкалышкан датчик. Бир корпуста микротолкундуу кыймыл-радар жана проёмдогу инфракызыл коопсуздук пердесин камтыйт.

AD-09 – фотоэлементтер комплекти, эшик проёмдогу коопсуздукту камсыздайт.

AD-09 – фотоэлементтер комплекти, эшик проёмдогу коопсуздукту камсыздайт.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
2 505–4 000
Ширина проема для одностворчатых дверей, мм
3 010–6 200 мм (бир кыймылсыз, айланма канат жана фрамуга менен)
Притолока, мм
Талап кылынбайт
Конструкция
  1. Канаттын тик профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. Толтуруулар: 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
  5. Ички тыгыздоочу
  6. Сырткы тыгыздоочу
  7. Ортоңку тыгыздоочу
Стандартные конструктивные решения

Бир канаттуу эшик (солго ачылат).

Бир канаттуу эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 500 чейин
H, мм Высота проема 3 000 чейин
Фрамуга, бир кыймылсыз жана бир айланма канаттар менен конструкциялардагы бир канаттуу эшик (солго ачылат).

Фрамуга, бир кыймылсыз жана бир айланма канаттар менен конструкциялардагы бир канаттуу эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 010–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–2 500
K, мм Высота прохода 2 129–2 529
Бир канаттуу эшик бир кыймылсыз канат менен (солго ачылат).

Бир канаттуу эшик бир кыймылсыз канат менен (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5 000 чейин
H, мм Высота проема 3 000 чейин
Эки канаттуу эшик эки кыймылсыз канат менен.

Эки канаттуу эшик эки кыймылсыз канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6 000 чейин
H, мм Высота проема 3 000 чейин
Бир канаттуу эшик бир кыймылсыз канат жана фрамуга менен (оңго ачылат).

Бир канаттуу эшик бир кыймылсыз канат жана фрамуга менен (оңго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик эки кыймылсыз канат жана фрамуга менен.

Эки канаттуу эшик эки кыймылсыз канат жана фрамуга менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик эки бүтүндөй айнек канат менен.

Эки канаттуу эшик эки бүтүндөй айнек канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 000 чейин
H, мм Высота проема 3 000 чейин
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема от 2 000 до 2 400
B, мм Ширина проема от 700 до 1 250
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген канат
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Бир канаттуу эшик / эки канаттуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24 саат бою
Условия эксплуатации продукции

1. Электр жетеги бар эшиктин коробун имараттын сырткы жагынан, көчөдөн орнотууга катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу фаза авариялык абалда гана жүргүзүлөт (электр энергиясы жок учурда) же жөнгө салуу иштеринде.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды кескин түрдө түртүп ачууга тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттарынын ачылуу/жабылуу аймагында узак убакыт болушун көзөмөлдөңүз.

5. Блоктолгон эшикти кол менен жылдырууга, канат менен полдун ортосуна манжа же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттарды өтүүдө согууга жол бербеңиз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшик канаттарынын кыймыл зонасында чуркоого же туруп турууга тыюу салынат.

7. Канаттар кыймылдаганда алардын жолунда чет буюмдар жана таштандылар болбошу керек: алар канаттардын ийри болуп кетишине, блоктолушуна жана автоматтык механизмдин бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочу жана кареткалардын роликтерин булгантпоо зарыл, анткени бул канаттардын кыймылын жайлатууга, блоктолушуна жана электр жетегинин бузулушуна себеп болушу мүмкүн.

9. Автоматтык эшик канаттары проём боюнча багыттоочу рельстен жумшак жылып өтүшү керек, эшик ачылып/жабылган циклда канаттар толугу менен ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз колдонулушу керек.

10. Эшикти фотоэлементтер же инфракызыл перде сыяктуу коопсуздук элементтери орнотулбастан эксплуатациялоо катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Төмөн жагында көбүк блоктору менен жыгач поддон. Профильдер гофр кагаз барагы менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Төмөн жагында көбүк блоктору менен жыгач поддон бар. Профильдер гофр кагаз барагы менен оролуп, ПП тасма менен бекитилген.
Упаковка на палету Характеристики упаковки
Профиль пакеттерин көпүрчөк пленка менен ороп, көбүк рамкадагы палетке коюп, скотч менен бекитишет
Кошумча сүрөттөмө

Жылма эшиктерди өзүнчө орнотууга болот же имараттын фасадына же кире бериш топко интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробун проёмго орнотуу
Автоматтык эшиктин коробун проёмго орнотуу
Телескоптук эшиктин коробун проёмго орнотуу
Телескоптук эшиктин коробун проёмго орнотуу
Подготовка строительного объекта
  1. Проёмдун параметрлери: H – проёмдун бийиктиги (таза полдон проёмдун үстүнө чейинки аралык); B – проёмдун туурасы (сол жээгинен оң жээгине чейинки аралык); h – притолоктун бийиктиги (проёмдун үстүнөн түшпөс потолокко чейинки аралык). Притолоктун жана проёмдун туурасы менен бийиктигин өлчөөлөр кеминде эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичинекей мааниси кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечектеги иштешин камсыздоо үчүн имараттагы проёмду алдын ала даярдоо зарыл. Проёмдун тазалыгына төмөнкү талаптар каралган: Проём тэгиз төрт бурчтуу формада болушу керек. Каптал беттеринин бетинин тегиз жана жылмакай болушу зарыл, штукатуркадан чыккан сызыкчалар жана жарымдар болбошу керек. Полдун бетинин тегиз, горизонталдык болушу керек, чыгыштар жана жогору-ылдый кетүүлөр болбошу керек. 1 метрге 1 мм чейин ийрилик уруксат берилет. Тик жана горизонталдык беттер тегиз болушу керек, 1 метрге 1 мм чейин ийриликке уруксат берилет. Эгер проём талаптардан кээ бир айырмачылыктар менен даярдалган болсо, өлчөмдү алуудан жана монтаж баштоодон мурун бул айырмачылыктар жоюлушу керек. Притолока жана каптал дубалдар бир тик планда болушу керек. Проёмдун капталдары капиталды конструкция түрүндө, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Кепилдик милдеттенмелери

Сатып алуучуга системанын комплектациясына 2 жылдык кепилдик берилет, эгерде эксплуатациялык шарттар сакталса.

Документация
Инструкции

«AD-SP жетеги менен автоматтык жылма эшик» колдонмо нускамасы

«AD-SP-TELESCOPE жетеги менен телескоптук эшик» колдонмо нускамасы

Жеңил канаттуу автоматтык/телескоптук эшиктердин канаттарын чогултуу боюнча колдонмо нускамасы

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча колдонмо нускамасы

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча колдонмо нускамасы

Айланма канаттар жана фрамуга менен автоматтык эшик конструкцияларын чогултуу боюнча колдонмо нускамасы

AD-34 кыймыл жана коопсуздук айкалышкан датчигин жөндөө боюнча колдонмо нускамасы

Проёмду даярдоо жана монтаж боюнча талаптар

Паспорта и сертификаты

Автоматтык жылма эшиктин паспорту / AD-SP / AD-SP-TELESCOPE жетеги

Алюминий профильге ылайык келүү сертификаты

Автоматтык эшиктердин жетектери боюнча ылайык келүү декларациясы

Чертежи

Негизги канатка арналган профильдер жана комплекттер каталогу (архив)

Жеңил канаттуу автоматтык эшик үчүн профильдер жана комплекттер каталогу

Жеңил канаттуу телескоптук эшик үчүн профильдер жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профильдер жана комплекттер каталогу

Айланма канаттуу конструкциялардагы автоматтык эшик үчүн профильдер жана комплекттер каталогу

Буйрутма бериңиз
