DoorHan муздатылган жайлар үчүн эшиктер жана эшиктер — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Кең кире бериштери бар муздаткыч жана тоңдургуч камералары үчүн, каптал аралыктары жетишсиз болгондуктан жылма эшикти орнотуу мүмкүн болбогон жерлерде колдонулат. Эшиктер жогорку пайдалануу жыштыгына ылайыкташтырылган. Полотнонун ичин толтурууда заманбап материалдардын колдонулушу конструкциянын энергия үнөмдүүлүгүн камсыздайт. Герметикалуулукка үшүккө туруктуу EPDM түрүндөгү тыгыздоочу профилдин колдонулушу аркылуу жетишилет. Конструкциянын ишенимдүүлүгү көп жолу циклдык сыноолордон жана көп жылдык эксплуатациялык тажрыйбадан тастыкталган.

Зона применения:

Тамак-аш бөлүштүрүү тармагындагы ишканаларга орнотуу

Тамак-аш өндүрүш ишканаларына орнотуу

монтаж менен заказ берүү

Артыкчылыктар

Тактык жөнгө салуу

Үч багыт боюнча жөнгө салынуучу илгичтер эшик полотнолорунун так позициясын орнотууга мүмкүндүк берет.

Коррозияга туруктуулук

Рама жана полотно конструкцияларында алюминий профилдеринин колдонулушу алардын салмагын азайтып, коррозияга туруктуулугун жогорулатат.

Герметикалуулук

EPDM резинасынан жасалган атайын тыгыздоочу контурлар эшиктин периметри жана канаттардын түйүшкөн жерлеринде герметикалуулукту камсыздайт.

Оңдоого ыңгайлуулук

Эшиктин жабыркаган элементтерин, анын ичинде полотно панелдерин өзүнчө алмаштыруу мүмкүнчүлүгү бар.

Монтаж иштерин минималдаштыруу

Полотнонун ылдыйкы кырына орнотулган жылытуу тутуму бетон иштери зарылдыгын жокко чыгарат.

Өрттөн коргоочу касиеттер

Г1 күйүү тобуна тиешелүү PIR өнөр жай панелдерин колдонуу эшикке жогорку өрт коопсуздугу касиеттерин берет.

Тактык жөнгө салуу

Үч багыт боюнча жөнгө салынуучу илгичтер эшик полотнолорунун так позициясын орнотууга мүмкүндүк берет.

Коррозияга туруктуулук

Герметикалуулук

Оңдоого ыңгайлуулук

Эшиктин жабыркаган элементтерин, анын ичинде полотно панелдерин өзүнчө алмаштыруу мүмкүнчүлүгү бар.

Монтаж иштерин минималдаштыруу

Полотнонун ылдыйкы кырына орнотулган жылытуу тутуму бетон иштери зарылдыгын жокко чыгарат.

Өрттөн коргоочу касиеттер

Г1 күйүү тобуна тиешелүү PIR өнөр жай панелдерин колдонуу эшикке жогорку өрт коопсуздугу касиеттерин берет.

Дизайн

Болот сэндвич-панелинин бетки катмары

ТҮСТӨР

Жалпак

RAL 9003 ак (полотно)

RAL 9006 күмүш түстөгү (полотно каркасы жана рама)

Комплектация

Базовая комплектация

Дополнительная комплектация

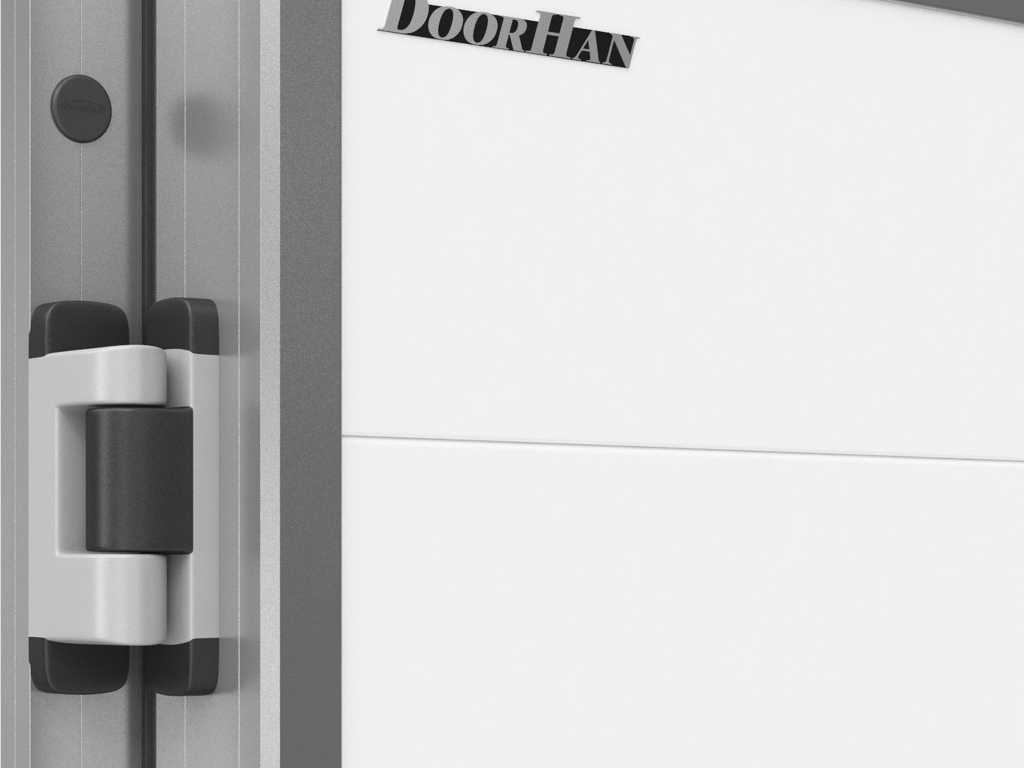

Үч багытта жөнгө салынуучу көтөрмө илгичтер комплекти.

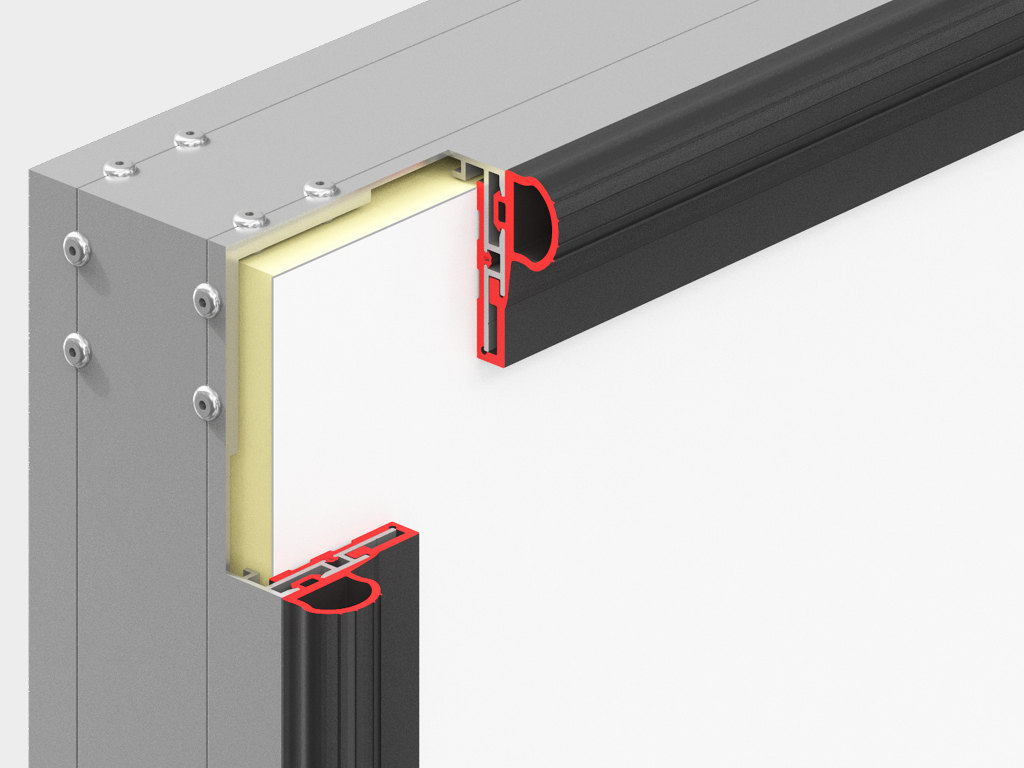

Эшик полотносунун периметри үчүн тыгыздоочу.

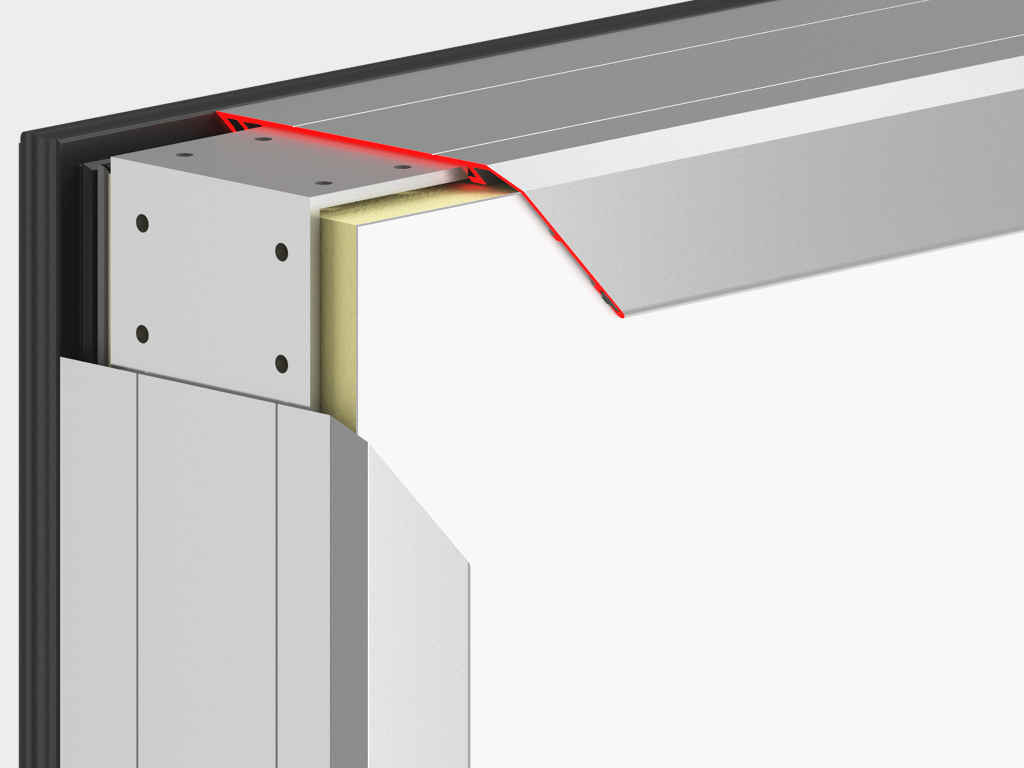

Алюминий каркасындагы PIR панелдер комплекти.

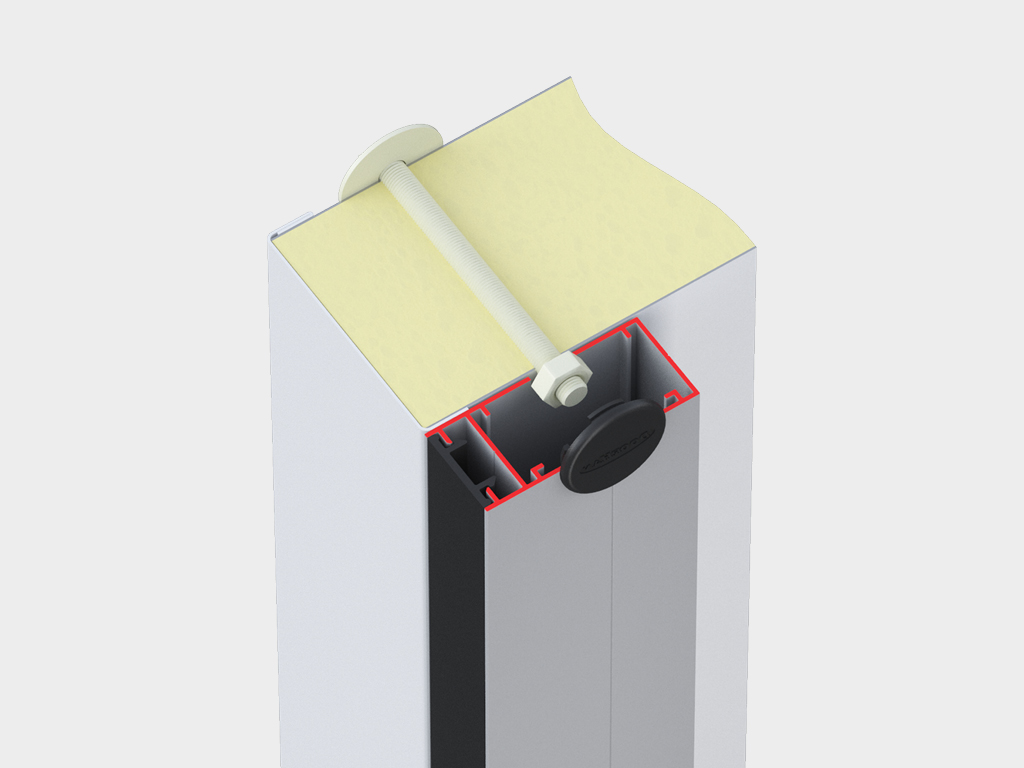

ПЭН орнотууга ылайыктуу кабель каналдуу алюминий рама.

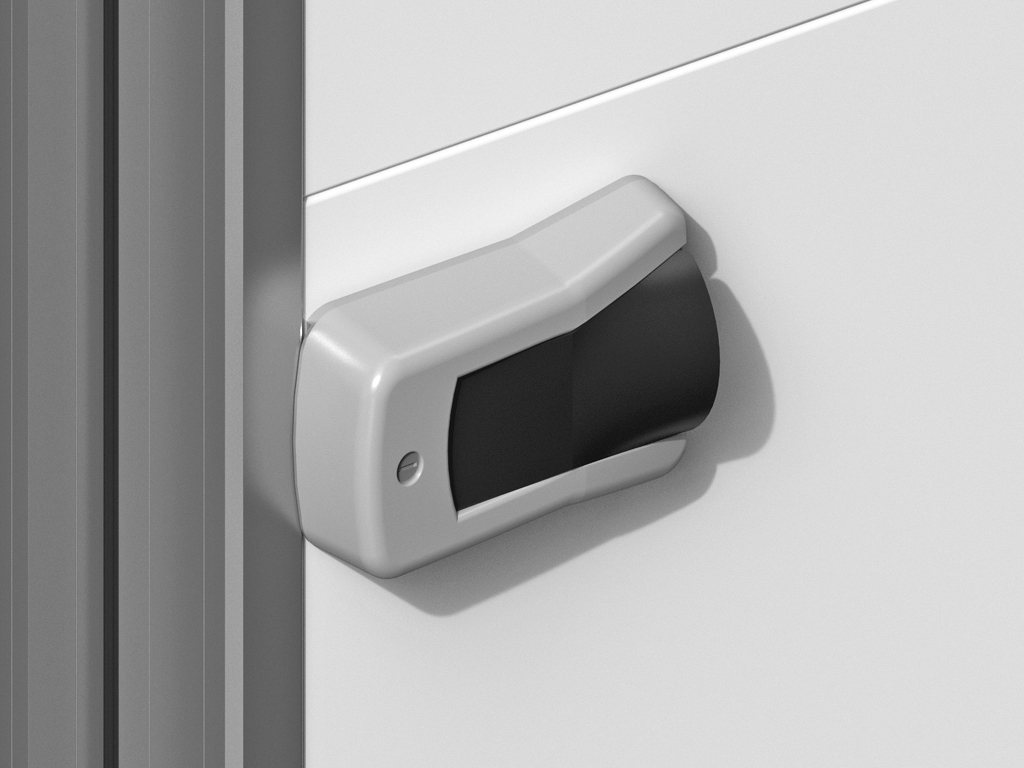

Кулпусу жана авариялык чыгуу системасы бар тутка.

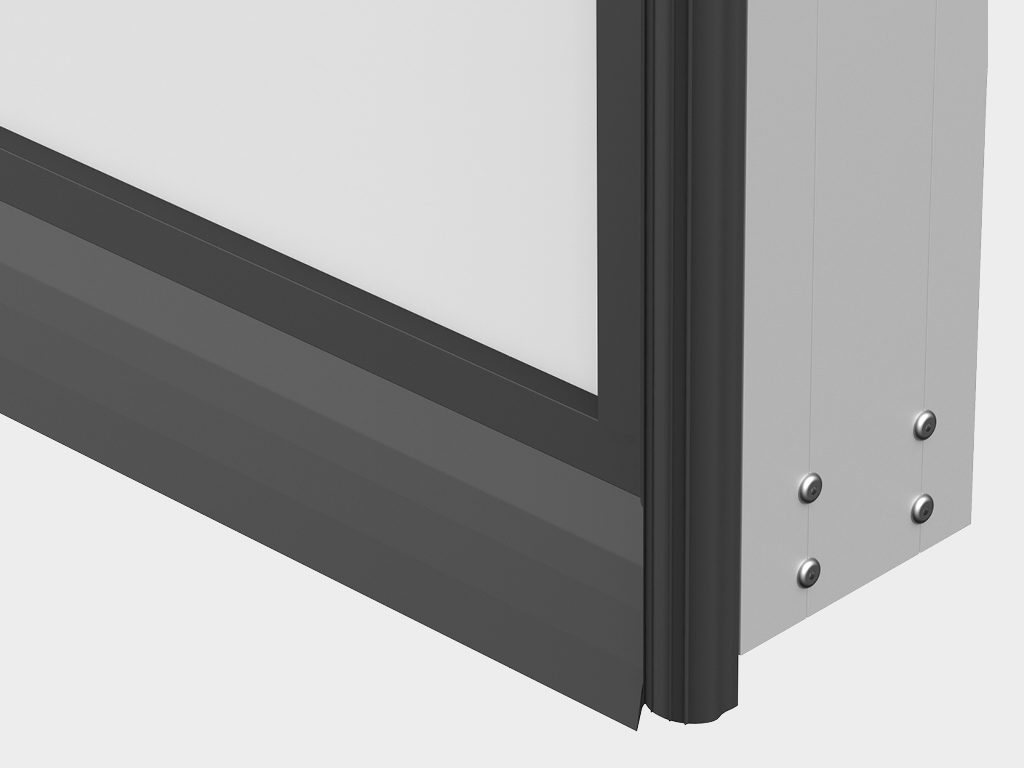

Төмөнкү тыгыздоочу.

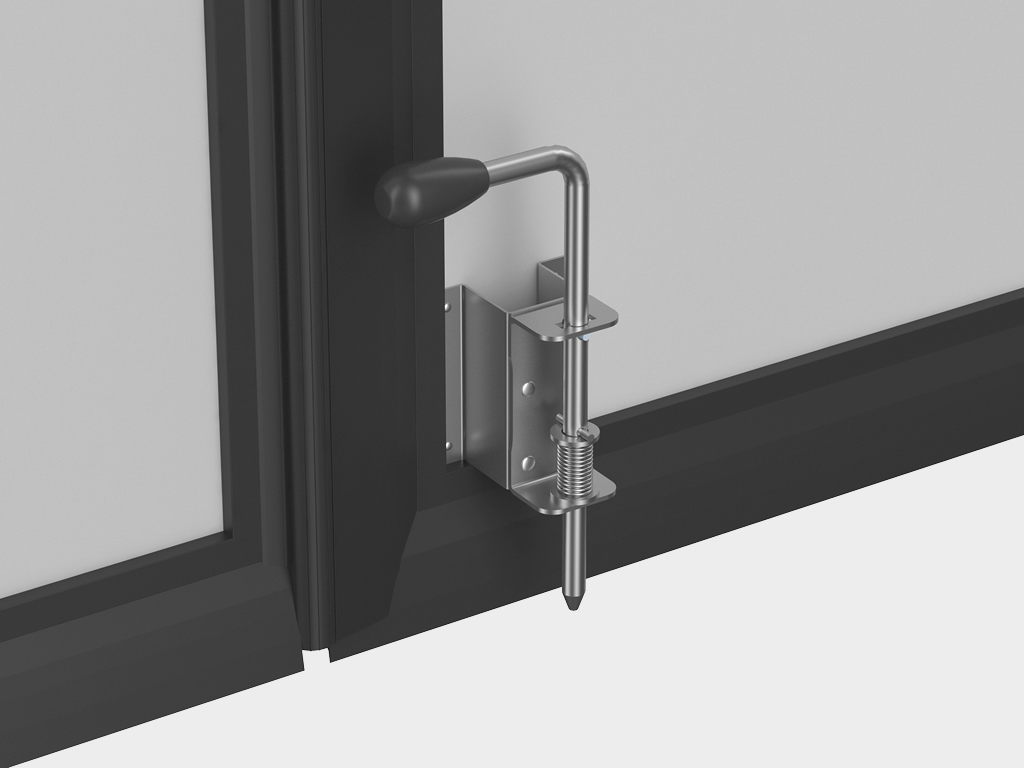

Кайчылаштыруу механизмдери (задвижкалар).

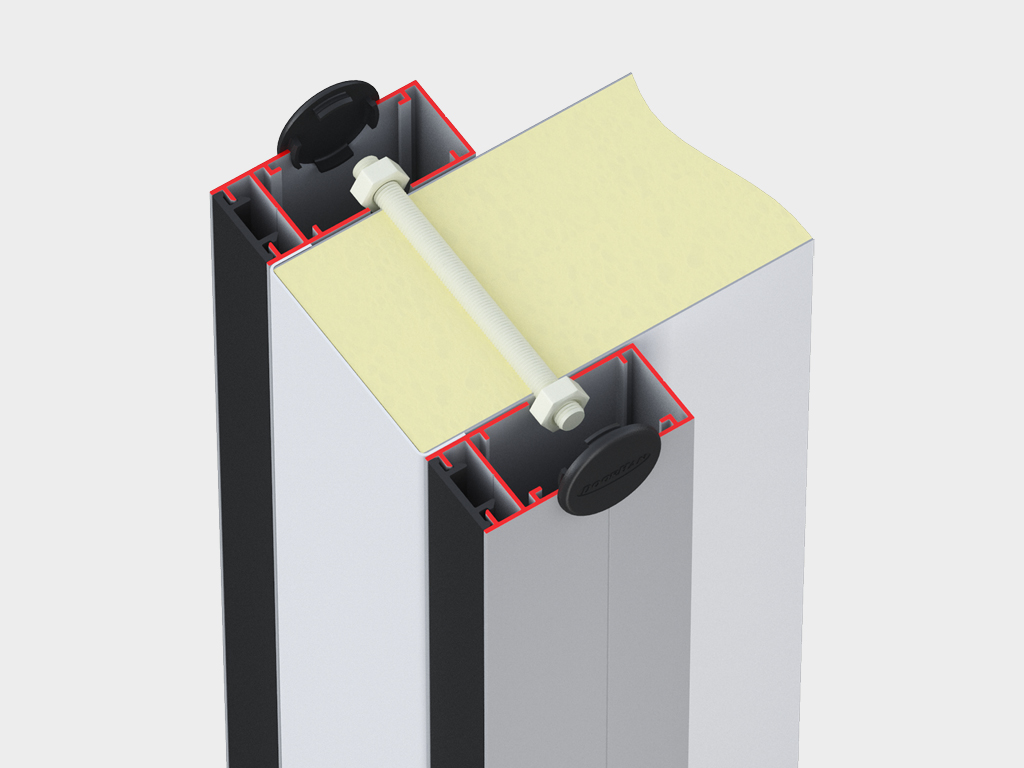

Ички алюминий рама.

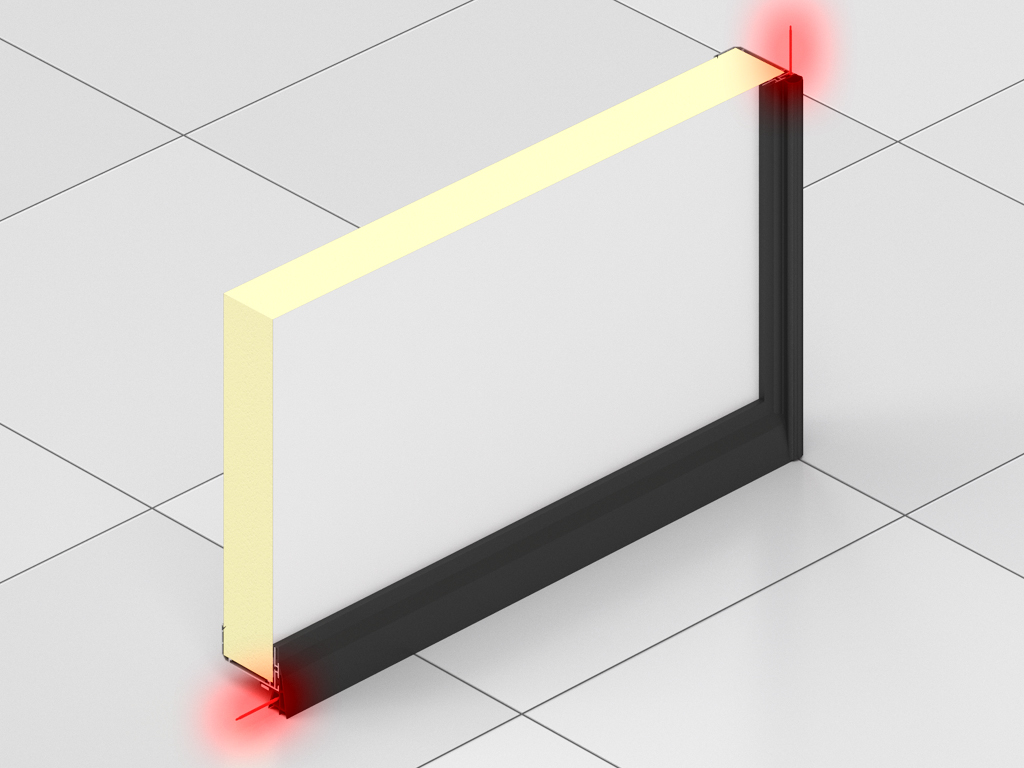

Эшик полотносун жылытуу.

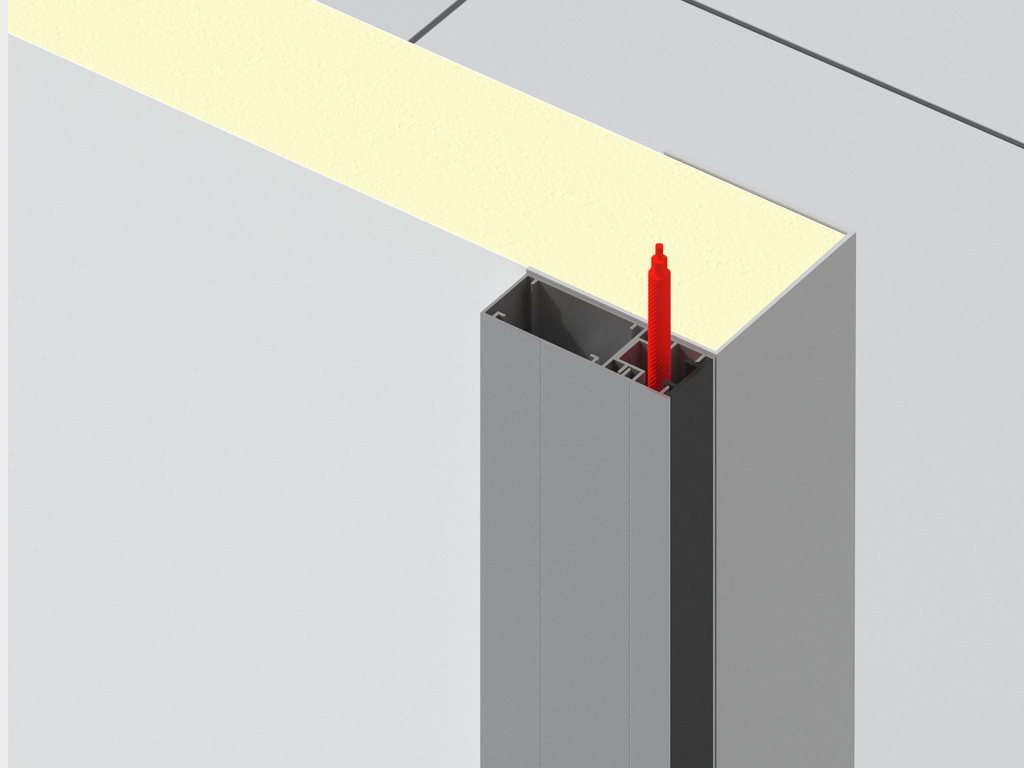

Төмөн температуралуу эшиктер үчүн раманын периметрин жылытуу.

Коргоочу бампер.

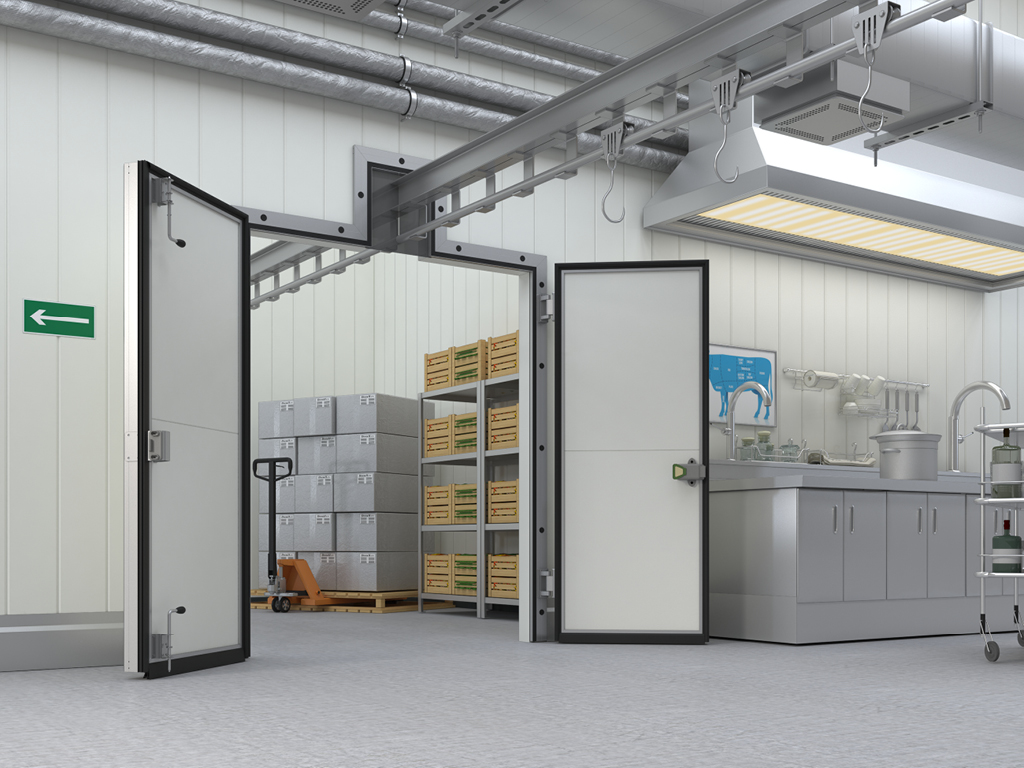

Монорельстүү жол үчүн терезе.

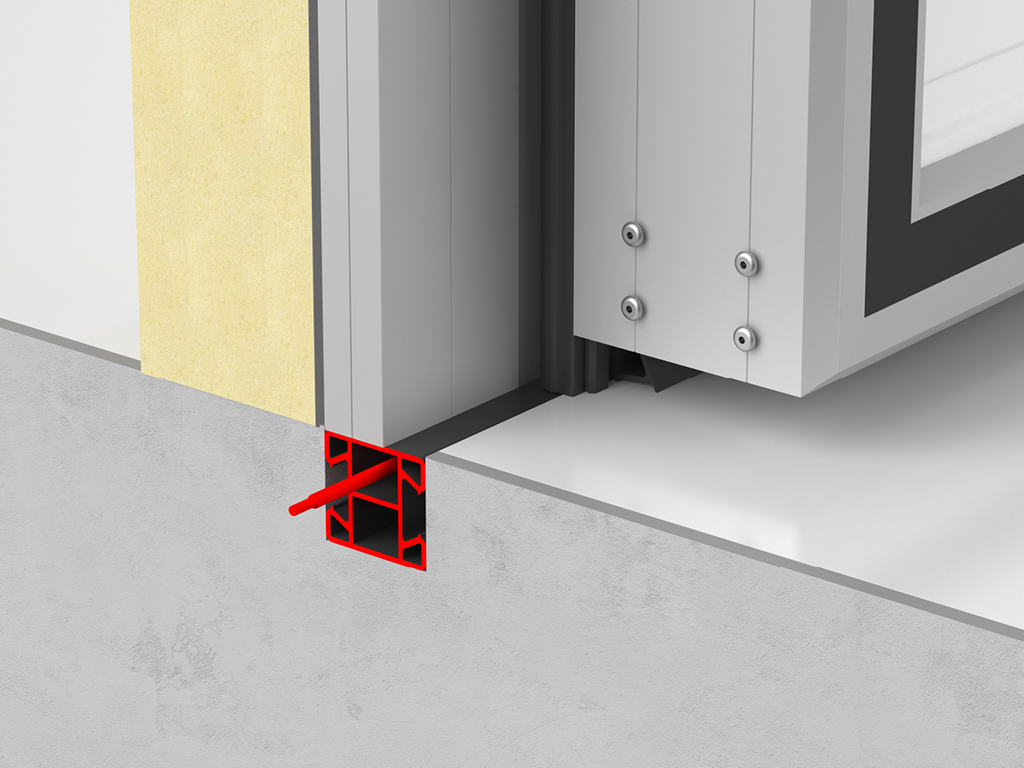

Чөкмө тосмо.

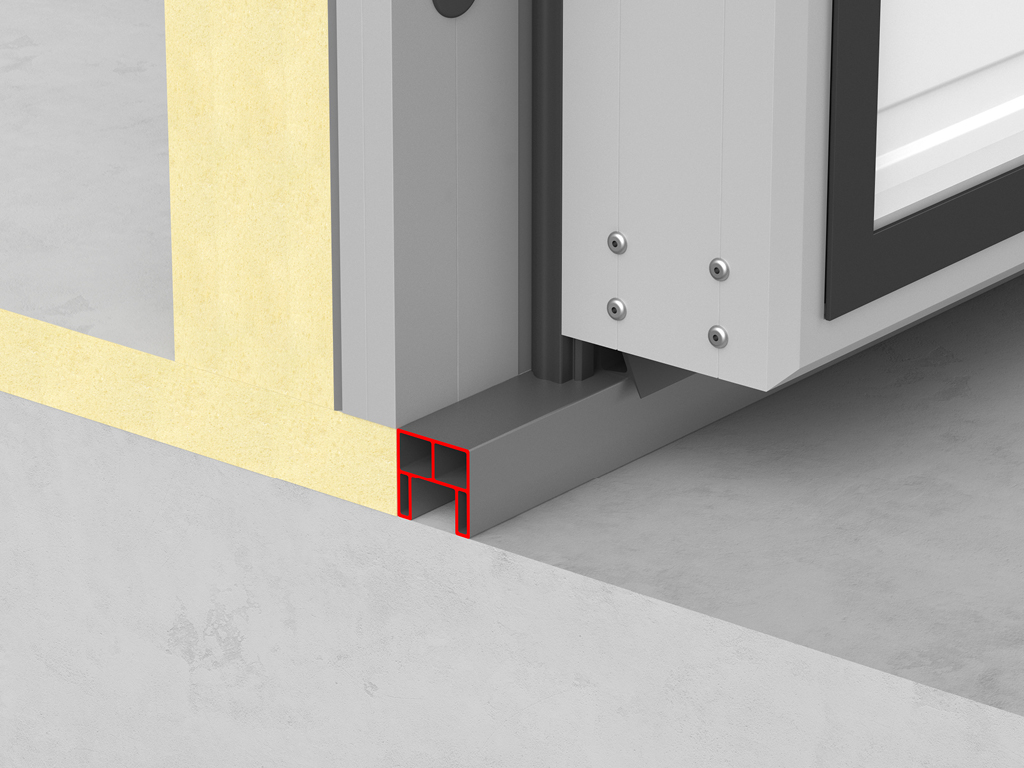

Компенсациялык тосмо.

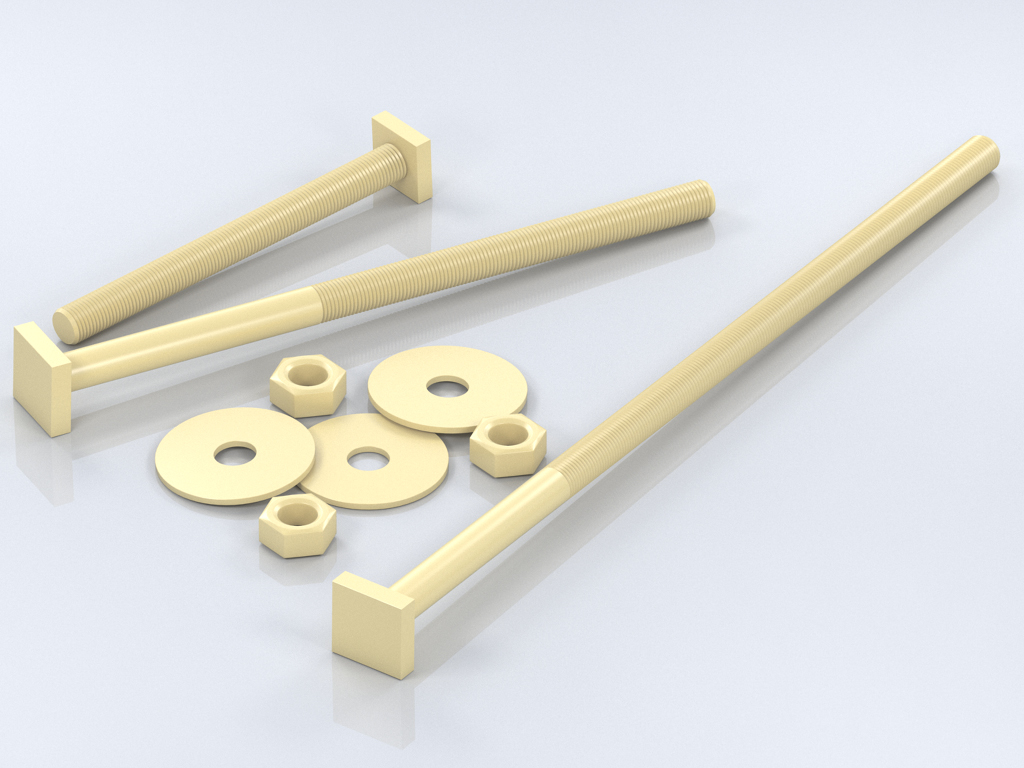

Сэндвич-панелдерге монтаждоо үчүн термокрепеж.

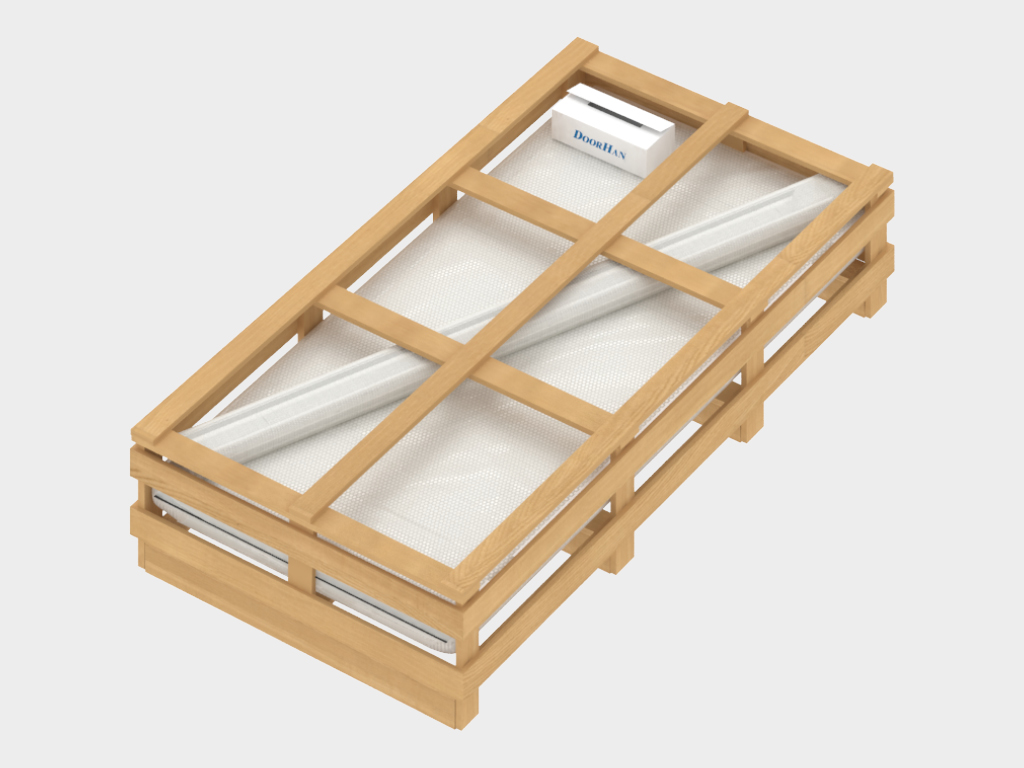

Кошумча таңгактоо — жыгачтан жасалган торчо.

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

1 200–2 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 же 120

Притолока, мм

Пристенки, мм

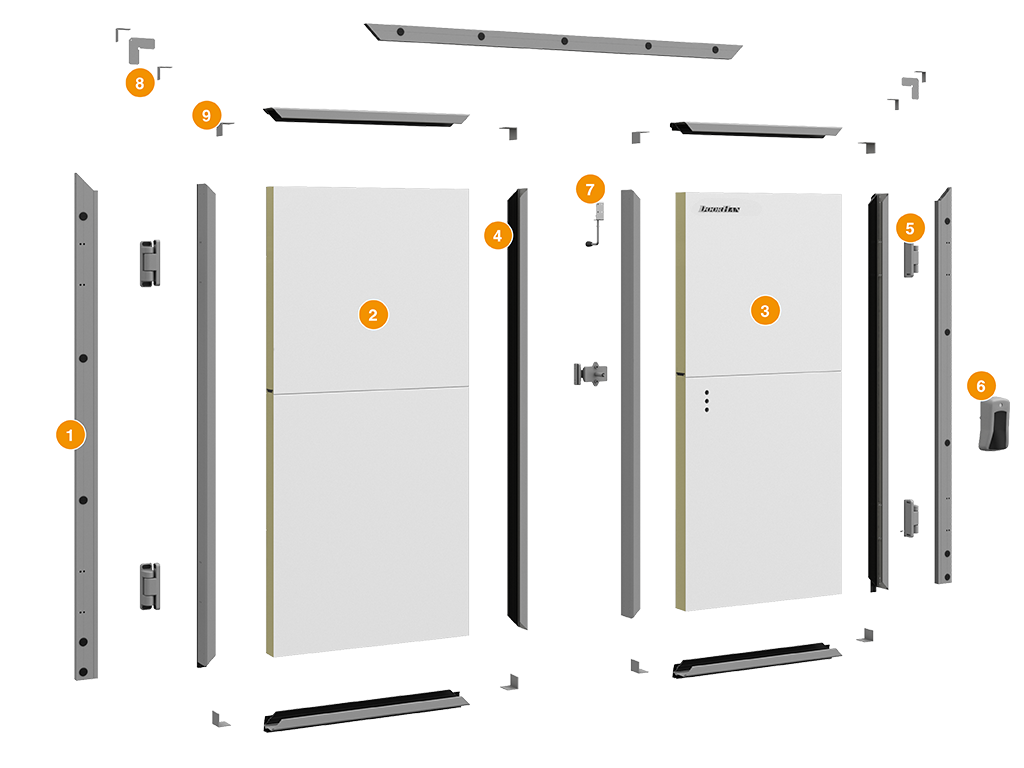

Алюминий рама, ПЭН орнотууга ылайыктуу кабель канал менен, бөлүнгөн түрдө
Кулпусу жок канат
Кулпусу бар канат
Тыгыздоочу профилдүү алюминий эшик полотносунун каркасы
Үч багытта жөнгө салынуучу эксцентрик илгичтер комплекти
Кулпусу жана авариялык чыгуу системасы бар тутка
Кайчылаштыруу механизми (задвижка)

Орточо температуралык аткаруу.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	+6дан -5ке чейин
Температурный режим перед дверью, ° С	+35тен 0гө чейин
Влажность, %	100гө чейин

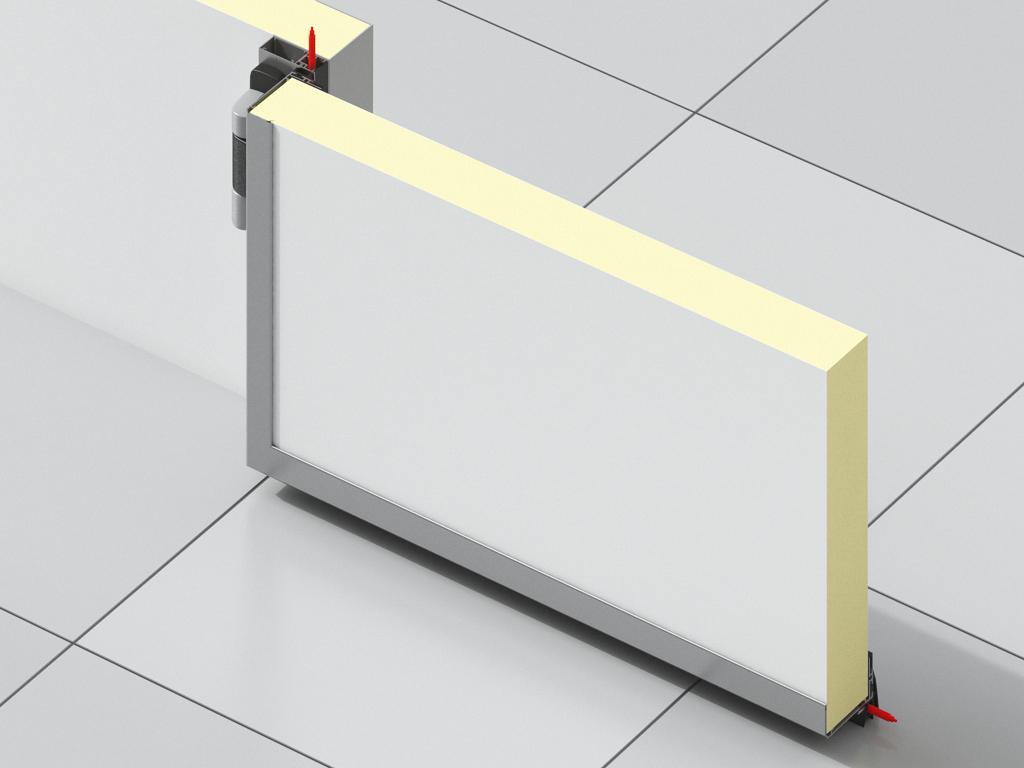

Төмөн температуралык аткаруу, 80 мм панель.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-5тен -18ге чейин
Температурный режим перед дверью, ° С	+35тен -18ге чейин
Влажность, %	100гө чейин

Төмөн температуралык аткаруу, 120 мм панель.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-18ден -27ге чейин
Температурный режим перед дверью, ° С	+50дөн -35ке чейин
Влажность, %	100гө чейин

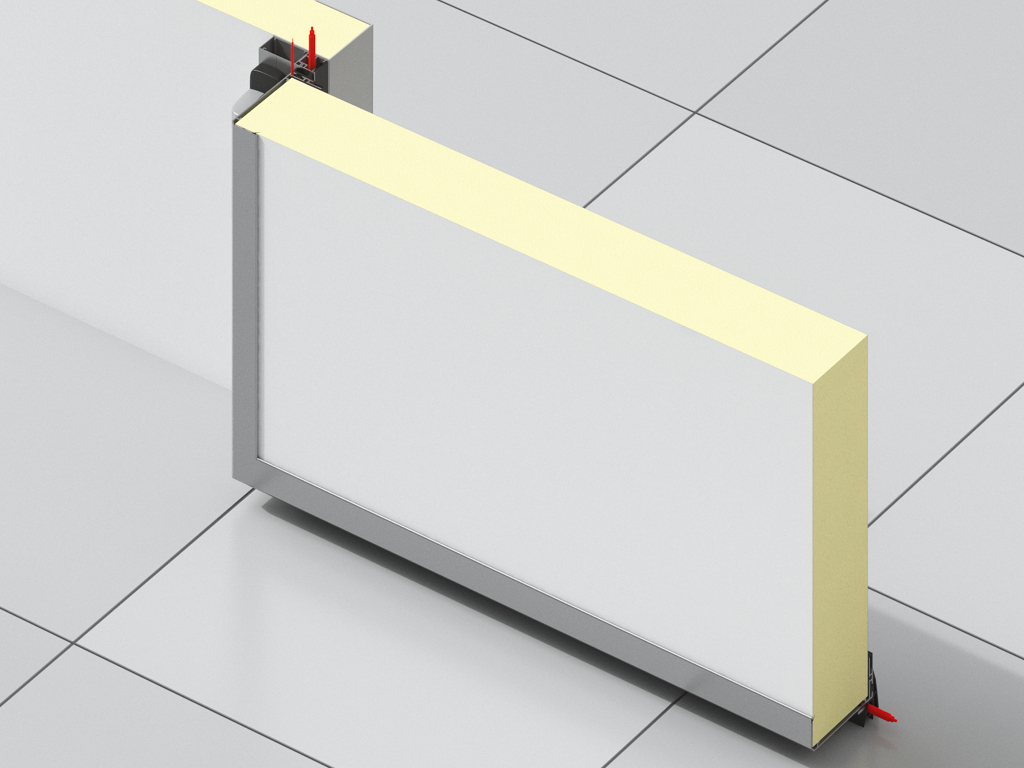

Төмөн температуралык аткаруу, 120 мм панель, полотного жылытуусу менен.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-27ден -35ке чейин
Температурный режим перед дверью, ° С	+50дөн -35ке чейин
Влажность, %	100гө чейин

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	Эксцентрик көтөрмө
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	«Антипаника» системасы менен ачкыч менен кулпуланган тутка	Авариялык ачылууну камсыз кылат
Коррозионная стойкость	Жогорку

Ачылуучу эшиктин ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн, анын техникалык карап чыгуу жана тейлөө иш-чараларын үзгүлтүксүз жүргүзүү сунушталат.

Эшикти ачуу жана жабуу иштерин гана тутка аркылуу жүргүзүңүз.

Эшикке сокку урууга тыюу салынат жана анын эркин ачылып-жабылышына тоскоол болбоңуз.

Эшикти ачып-жапканда проемдо чет жактан келген буюмдардын болбошуна көңүл буруңуз.

Жаракат алуу коркунучун алдын алуу максатында эшик ачылып-жапылып жаткан учурда проемде болуу тыюу салынат.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопласт бурчтары, көпүрчөк пленка, стретч-пленка
Длина, мм	Проемдун бийиктиги (H) + 50
Ширина, мм	Кулпусу бар канаттын туурасы + 50
Высота, мм	600 (80 мм калыңдыктагы полотнолор үчүн) жана 700 (120 мм калыңдыктагы полотнолор үчүн)

Упаковка в дерево	Характеристики упаковки
Описание	Кошумча опция. Эшикти заказ кылганда, көпүрчөк пленкага оролгон эшик жыгач таңгакка салынат.
Длина, мм	Проемдун бийиктиги (H) + 300
Ширина, мм	Кулпусу бар канаттын туурасы + 300
Высота, мм	850 (80 мм калыңдыктагы полотно үчүн) жана 950 (120 мм калыңдыктагы полотно үчүн)

Кошумча сүрөттөмө печать

Муздатылган жайлар үчүн өнөр жайлык эки канаттуу ачылуучу эшиктер жогорку оңдолуштукка ээ. Конструкциянын кайсы гана болбосун элементтери бузулганда, бүт изделиени алмаштырбай туруп, аны кыска убакыт ичинде алмаштырууга болот.

Орнотуу

Способы монтажа

Подготовка строительного объекта

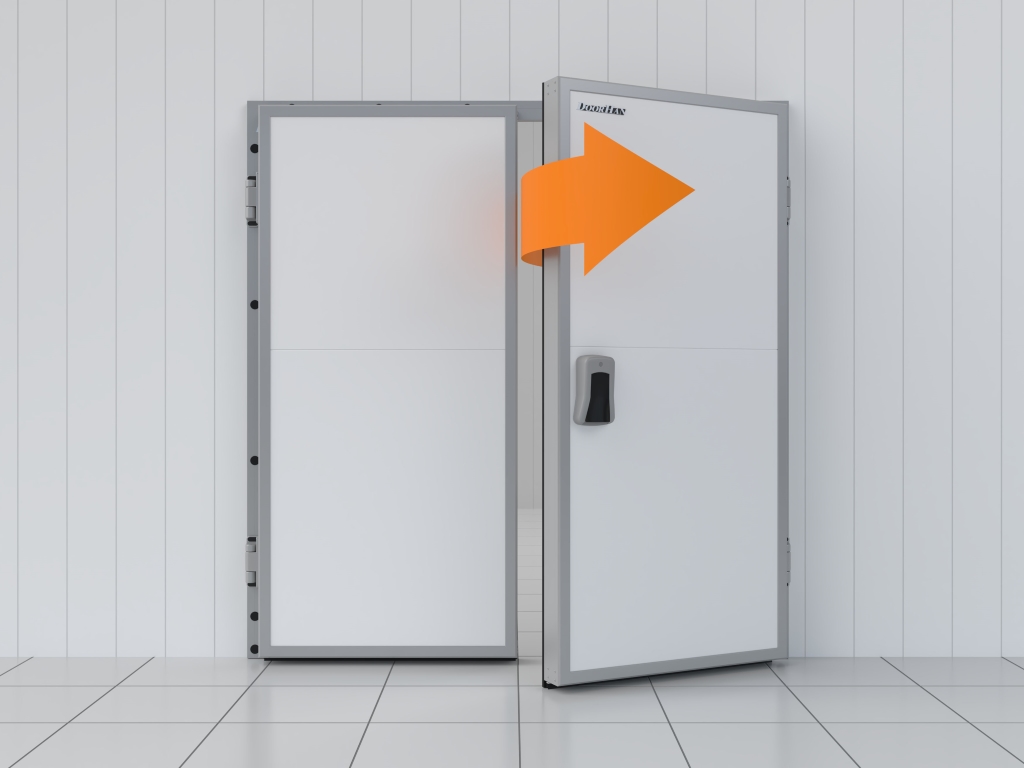

Тышкы тараптан жабыштырып орнотуу. Кулпусу бар канат оң жакта.

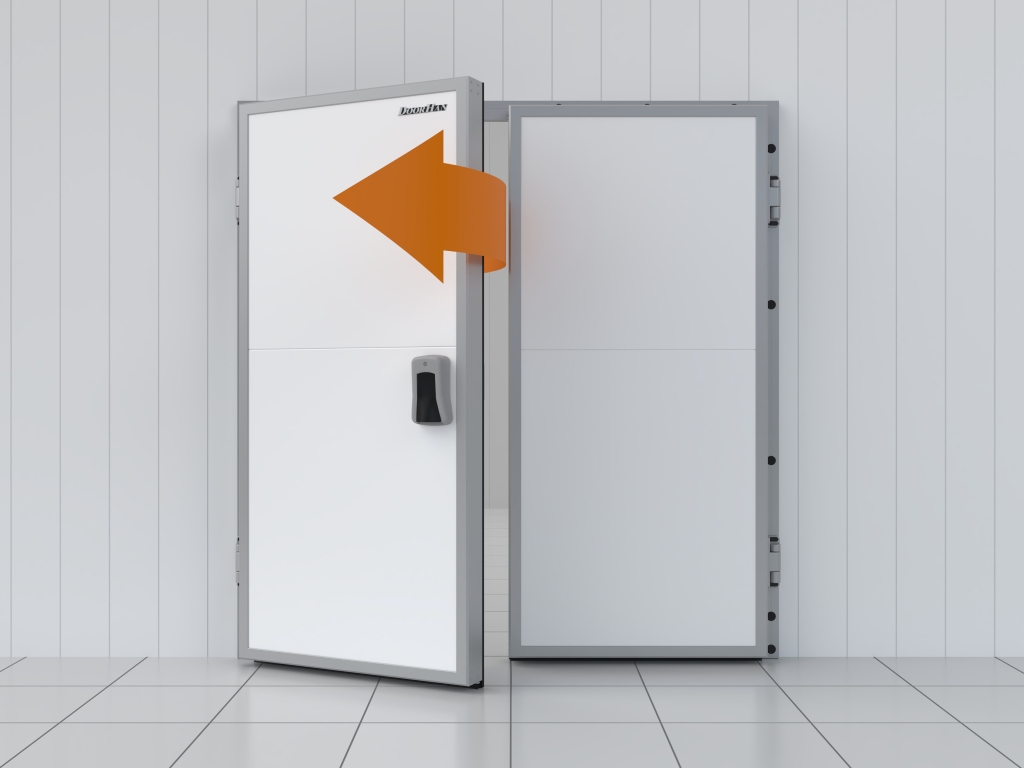

Тышкы тараптан жабыштырып орнотуу. Кулпусу бар канат сол жакта.

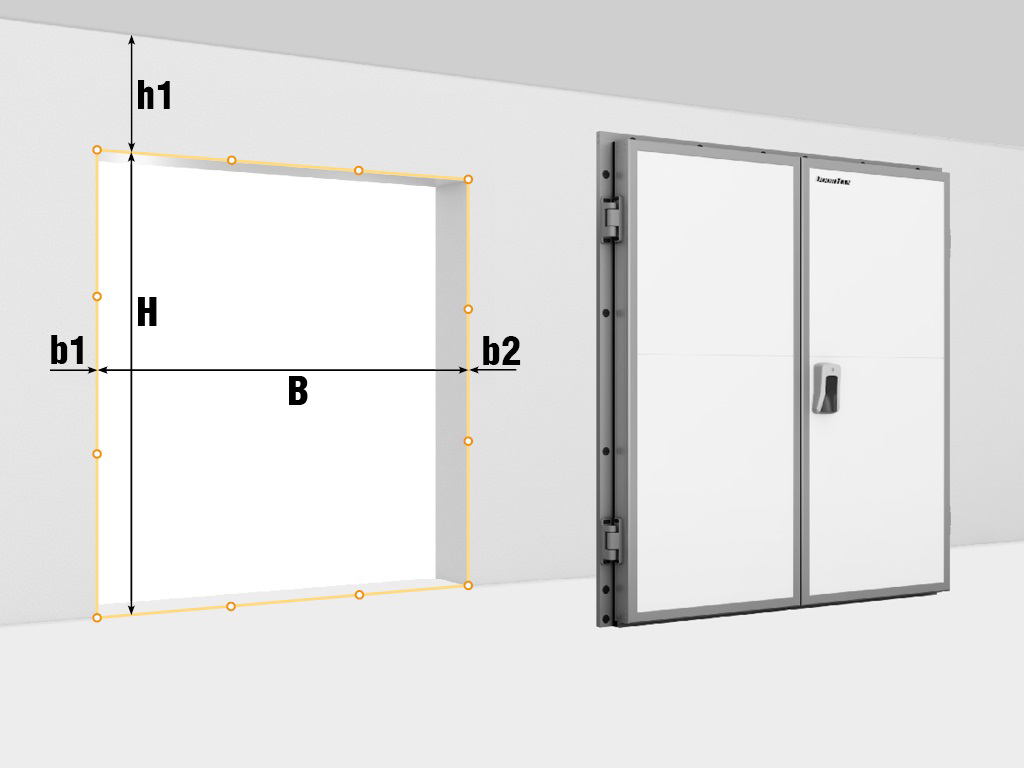

Бардык өлчөөлөр имараттын ичинен жүргүзүлөт. Ар бир параметрди таксыздыктарды болтурбоо үчүн жок дегенде үч ар башка чекиттен өлчөө зарыл.
H – проемдин бийиктиги (полдон проемдин жогорку четине чейинки аралык).
B – проемдин туурасы (сол четинен оң четине чейинки аралык).
h1 – үстүнкү боштук (проемдин жогорку четинен тоскоолдукка чейинки аралык).
b1 / b2 – сол / оң каптал аралык (проемдин тиешелүү четинен тоскоолдукка чейинки аралык).
H жана B (проемдин бийиктиги жана туурасы) өлчөнгөндө, жыйынтык өлчөм катары эң чоң мааниси кабыл алынат. h1, b1, b2 өлчөмдөрүндө – эң кичине мааниси жыйынтык болуп эсептелет. Дубалдардын деңгээлинде айырма 3 ммден, ал эми проем диагоналдарындагы айырма 5 ммден ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Сервис китеби «IDH2-1 сериясындагы муздатылган жайлар үчүн өнөр жайлык эки канаттуу ачылуучу эшик»

PDF

Паспорт «IDH2-1 сериясындагы муздатылган жайлар үчүн өнөр жайлык эки канаттуу ачылуучу эшик»

PDF

Бирдиктүү санитардык-эпидемиологиялык жана гигиеналык талаптарга ылайык келүү сертификаты

PDF

Продукциянын ыктыярдуу сертификациясы. Атайын сертификат

PDF

Техникалык паспорт. «IDH2-1 сериясындагы муздатылган жайлар үчүн өнөр жайлык эки канаттуу ачылуучу эшик»

PDF

Муздатылган жайлар үчүн өнөр жайлык эки канаттуу ачылуучу эшиктин дубалга бекитүү варианттары

PDF

Кепилдик милдеттенмелери печать

«IDH2-1» сериясындагы муздатылган жайлар үчүн өнөр жайлык эки канаттуу эшик DoorHan концерни тарабынан чыгарылган продукцияга сатып алуу күнүнөн тартып 1 жылдык иштөө кепилдиги берилет.
