DoorHan тез курулган имараттар жана EFFECT үйлөр — даяр комплектти сатып алуу же заказ боюнча даярдоо

EFFECT HOUSEHOLD 15 – бул көп максаттуу модуль, үй чарбаларынын кошумча имараттарын уюштуруу үчүн: чарба блоктору, ижаралык жайлар, курал-жабдык, инвентарь, жабдуулар жана материалдарды сактоо үчүн бөлмөлөр, устаканалар жана башка курулуштар. Универсалдуу колдонууга кошумча, EFFECT HOUSEHOLD модулдары төмөнкү артыкчылыктарга ээ: эстетикалык жагымдуу көрүнүшү, технологиялык жана бекем конструкциясы, автоматташтырылган долбоорлоо жана өндүрүш процесстеринде чыгарылган сериялык буюмдун жогорку сапаты.

Колдонуу чөйрөсү:

Чарбалык блок, турак жай, инструменттер жана инвентарь сактоочу кампасы, мастерская

Көп максаттуу турмуш модулу, көзөмөл-өткөрүү пункту, сакчы посту

монтаж менен заказ берүү

Артыкчылыктар

Жогорку чыңалуу күчү

Хозяйство блогу конструкциясы бир эле учурда 4‑чөйрөлүк кар, 4‑чөйрөлүк шамал жана 8‑чөйрөлүк сеизмалык аймактардын жүктөмүнө туруштук берет.

Ыкчам монтаж жана демонтаж

Бургулоочу бириктирүүлөрдүн жоктугу, ойлонулган жогорку технологиялык конструкция жана кадам кадам менен монтаждоо көрсөтмөсү хозблокту ыкчам монтаждоо жана демонтаждоону камсыз кылат.

Узак мөөнөттүү колдонуу

Монтаждоо учурунда ширетүү иштери талап кылынбайт, жогорку сапаттагы порошок менен боёо жана узак мөөнөттүү PIR‑жылуулук изоляциясынын колдонулушу хозблоктун кызмат мөөнөтүн 50 жылга чейин узартат, эгерде аны сактык менен колдонсо.

Жыл бою курулуш жүргүзүү

Монтаждоо учурунда милдеттүү ширетүү жана «суу жумуштары» болбогону үчүн курулуш иштерин жылдын кайсы убагында болбосун жүргүзүүгө болот.

Жеңил конструкция

Металлдын оптималдуу калыңдыгы жана төмөн тыгыздыктагы PIR‑жылуулук изоляциясынын колдонулушу конструкциянын жеңилдигин камсыз кылат, бул болсо хозблокту жеңил негизге орнотууга мүмкүндүк берет.

Комплекссиздик ыкмасы

Биз заводдук даярдыктагы максималдуу хозблокту сунуштайбыз, ошондой эле DoorHan продукциясынын кеңири ассортименти ар кандай курулуш объектин ар түрдүү жабдуулар менен комплекттөөгө мүмкүнчүлүк берет: көчө эшиктери, кире бериштер, роллеттер, тосмолор, тез курула турган үйлөр ж.б.

Толук өндүрүш цикли

Гальванизацияланган рулондук болоттун «алтын карагай» түсүнө боёлушу, рулондук болотту текстуралоо, кээ бир полиэфир кошулмаларын синтездөө, полиолду алуу үчүн компоненттерди аралаштыруу, PIR‑панелдерди даярдоо, лазердик кесүү, ийилтүү, иштетүү, ширетүү жана модулдук металл каркасты порошок менен боёо, ошондой эле «ЭКО» эшигин чыгаруу – булар баары DoorHan концернинин жогорку технологиялык заводдорунда, кымбат жана профессионалдуу жабдуулар менен жүргүзүлөт.

Ойлонулган дизайн

Хозблоктун экстерьери DoorHan концернинин профессионал командасы тарабынан иштелип чыккан жана «техно» стилдеги уникалдуу дизайн менен жогорку технологиялык материалдардын айкалышын сунуштайт, заманбап архитектуралык талаптарга жооп берет.

Ыкчам жеткирүү

24 өндүрүштүк-кладдык комплекстер жана РФ аймагындагы кеңири дилерлер тармагы гаражды өлкөнүн каалаган аймагына эң кыска мөөнөттө жеткирүүгө мүмкүндүк берет.

Жогорку чыңалуу күчү

Ыкчам монтаж жана демонтаж

Узак мөөнөттүү колдонуу

Жыл бою курулуш жүргүзүү

Жеңил конструкция

Комплекссиздик ыкмасы

Толук өндүрүш цикли

Ойлонулган дизайн

Ыкчам жеткирүү

Дизайн

Деталдык панелдердин дизайны

Беттин түрү

Панелдердин түсү

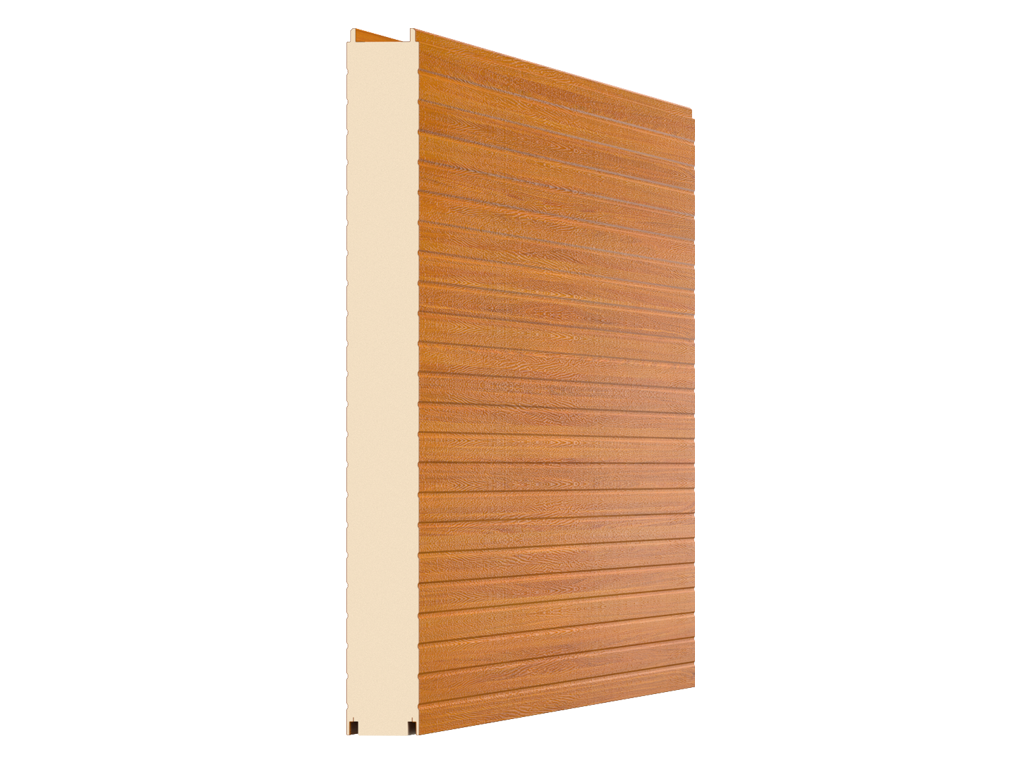

Трапеция 50/11 (сырткы бет)

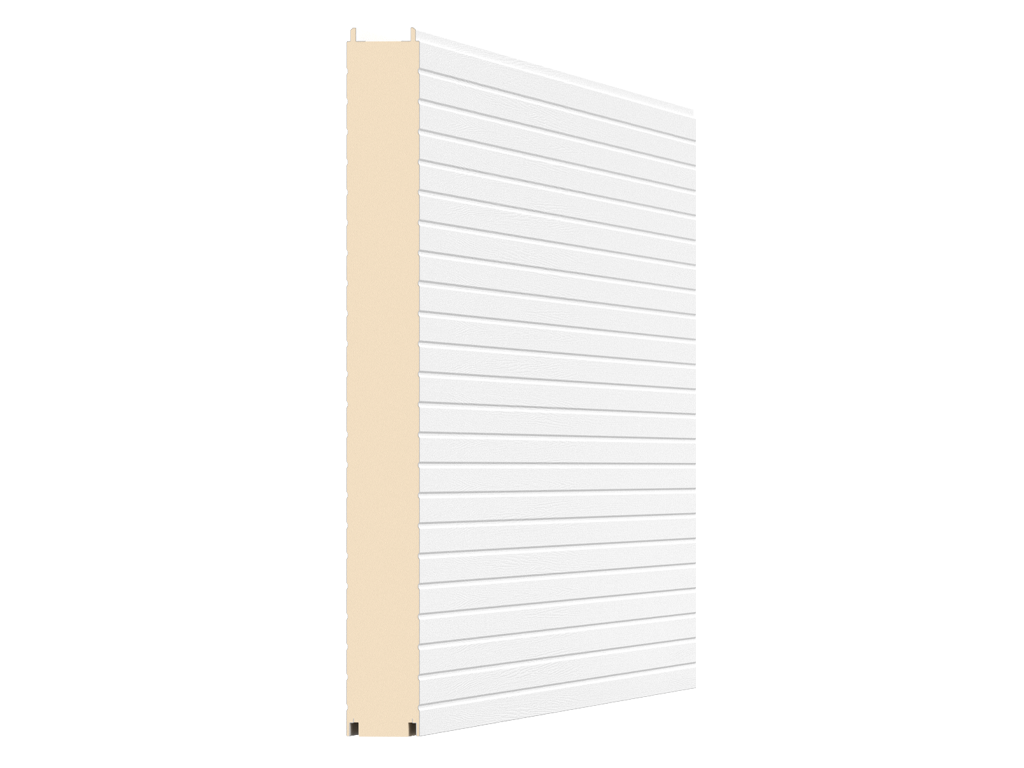

Трапеция 50/11 (ички бет)

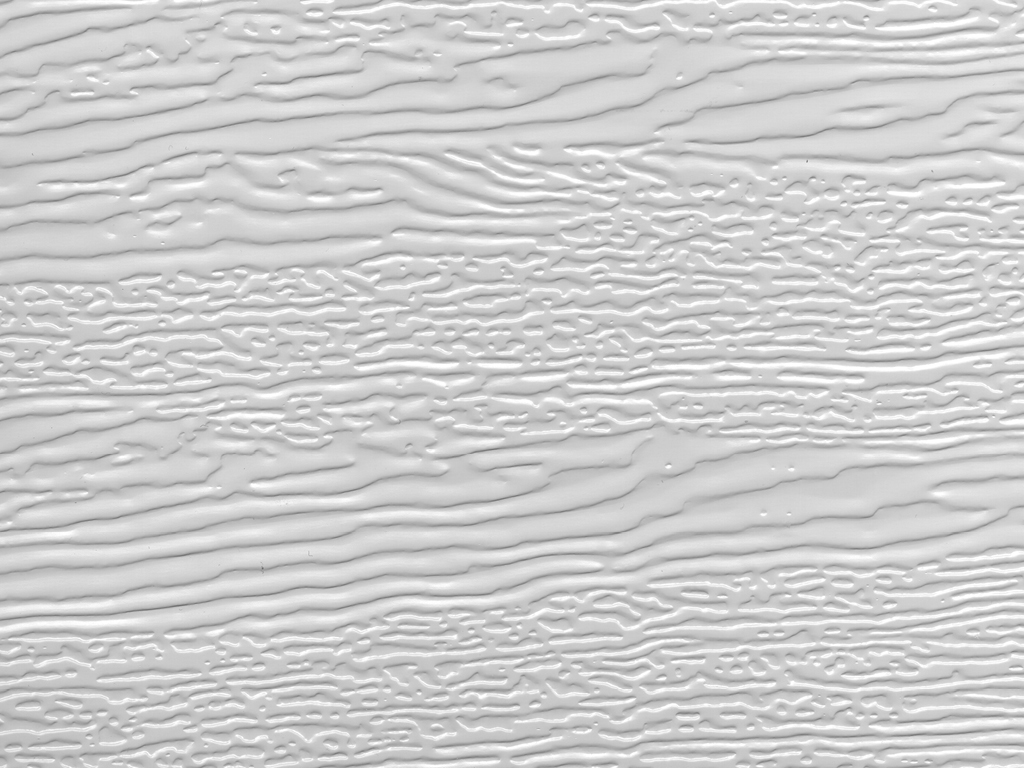

Агач текстурасы (сырткы жана ички беттери)

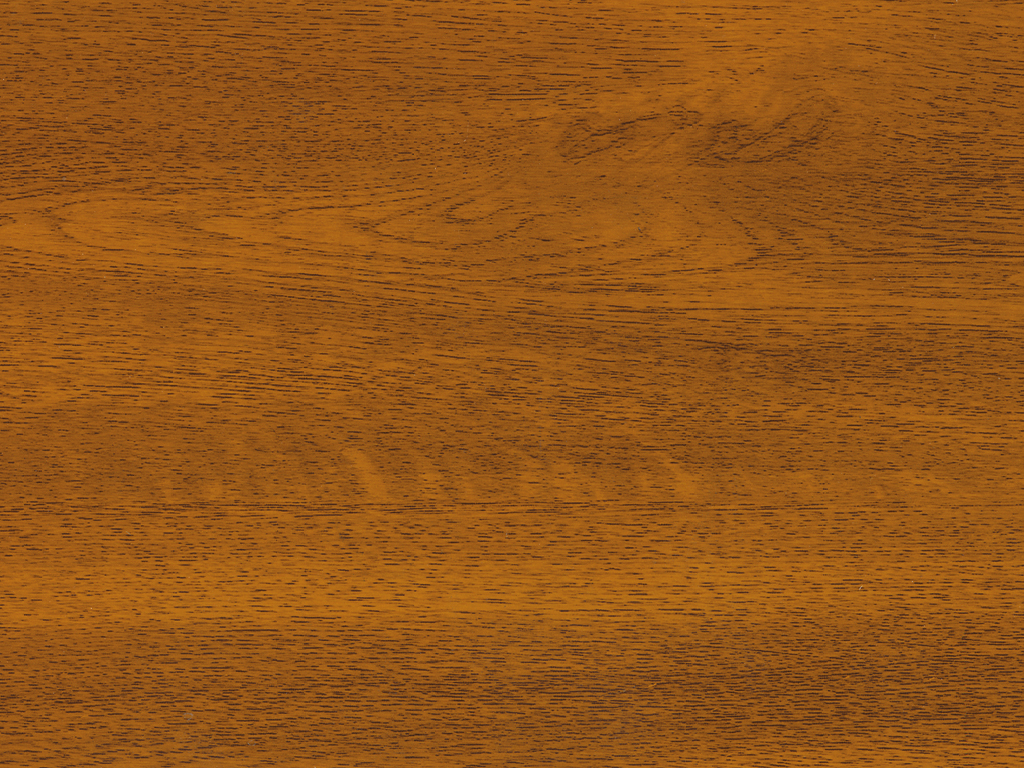

Алтын самшит (сырткы бет)

RAL 9003 ак (ички бет)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

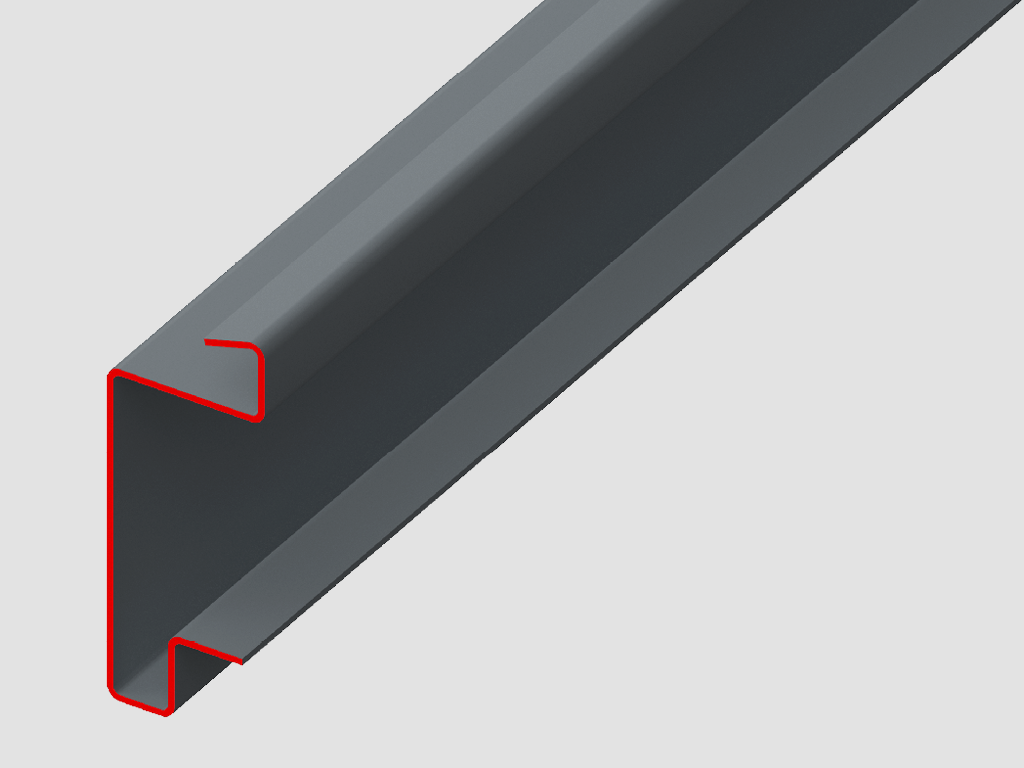

Модулдун рамалары үчүн татаал профилдүү кесим иштелип чыккан, ал оптималдуу металл колдонуу менен жогорку жүк көтөрүүчү жөндөмдүүлүктү камсыз кылат.

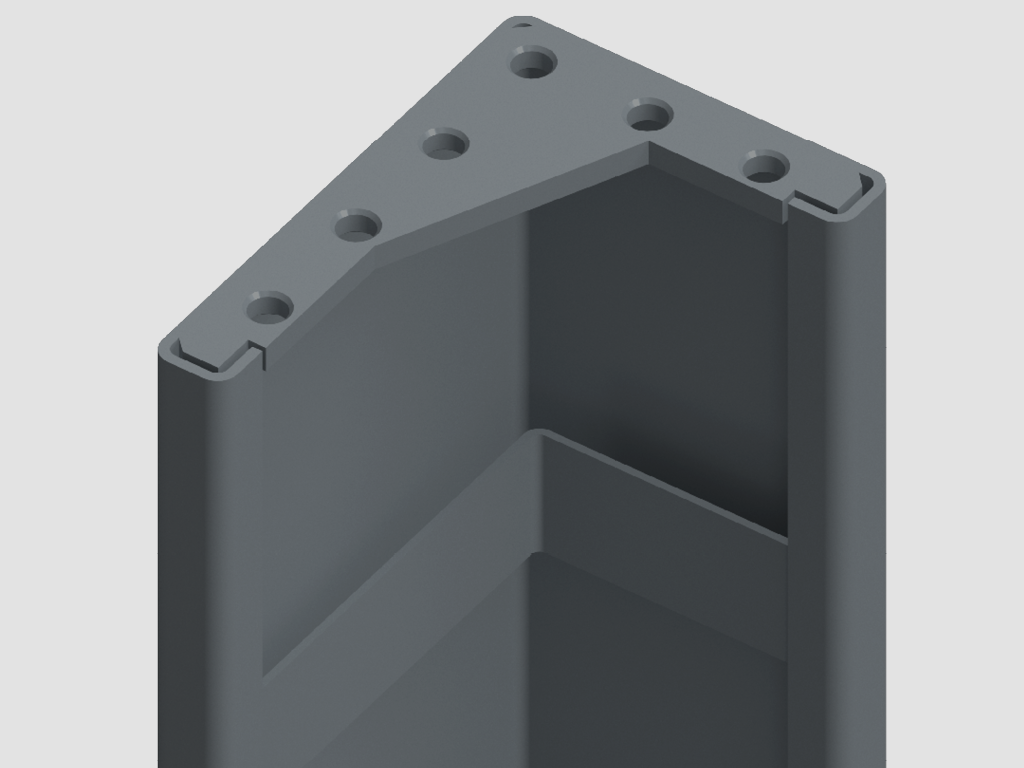

Модулдун бурчтук көтөрүүчү стойкасы жогорку бекемдикке ээ.

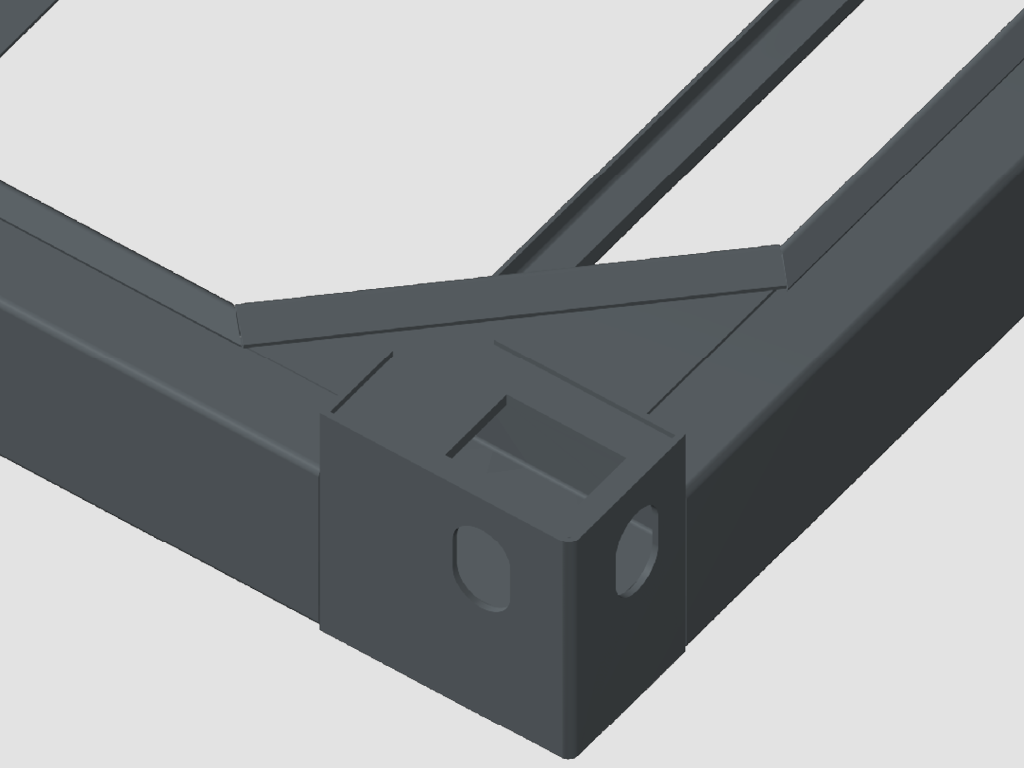

Раманын бурчтук элементи конструкцияны ишенимдүү ажыратылуучу туташтырууну камсыз кылат.

Сэндвич-панелдердин заманбап ойлонулган дизайны конструкцияга эстетикалык көрүнүш берет.

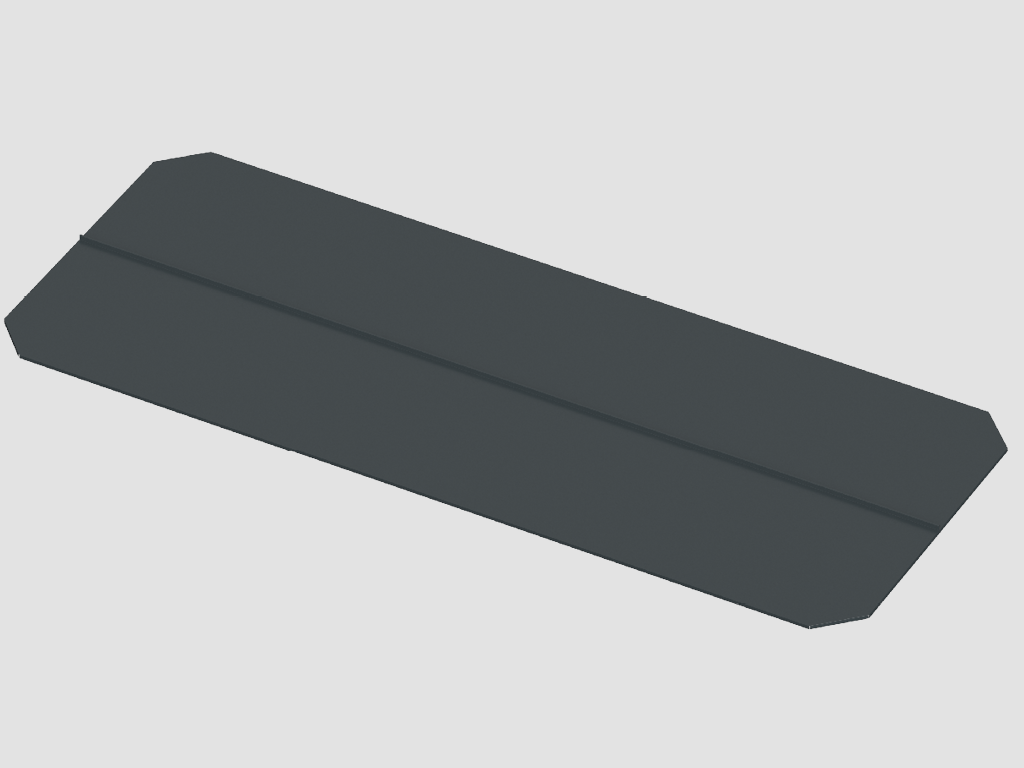

Покрытие катары колдонулган болоттон жасалган фальц панелдер модулдун чатырын нымдан жана жаан-чачындан ишенимдүү коргойт.

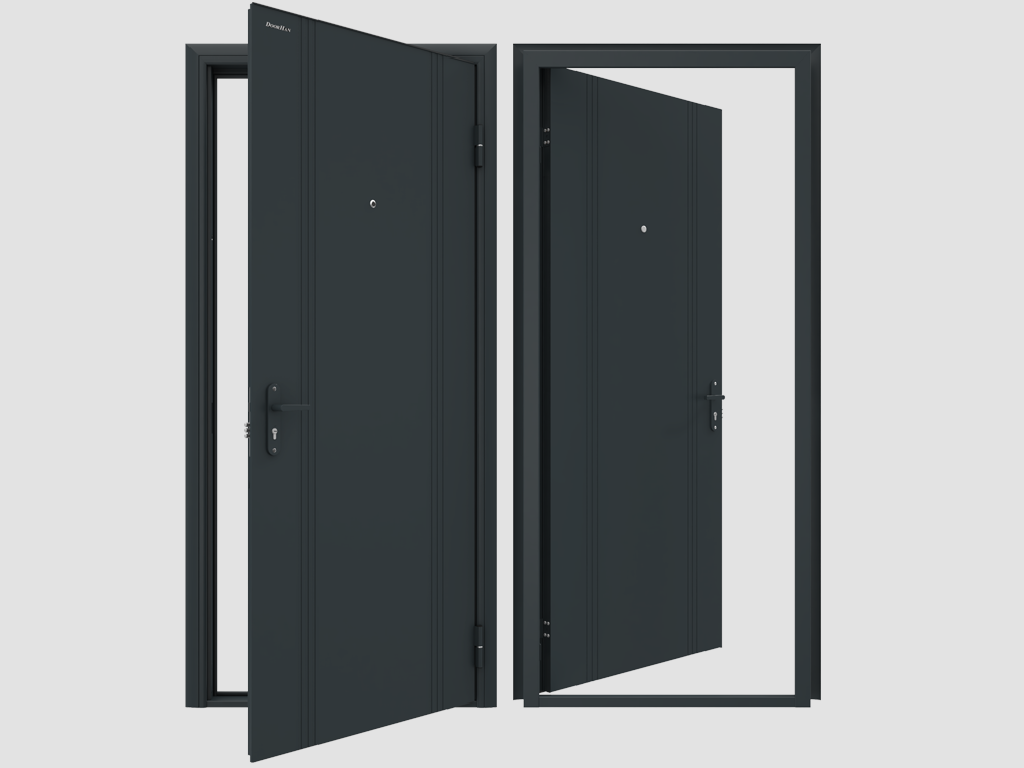

Болот эшик кирүүнүн алдын алат жана коопсуздукту камсыз кылат.

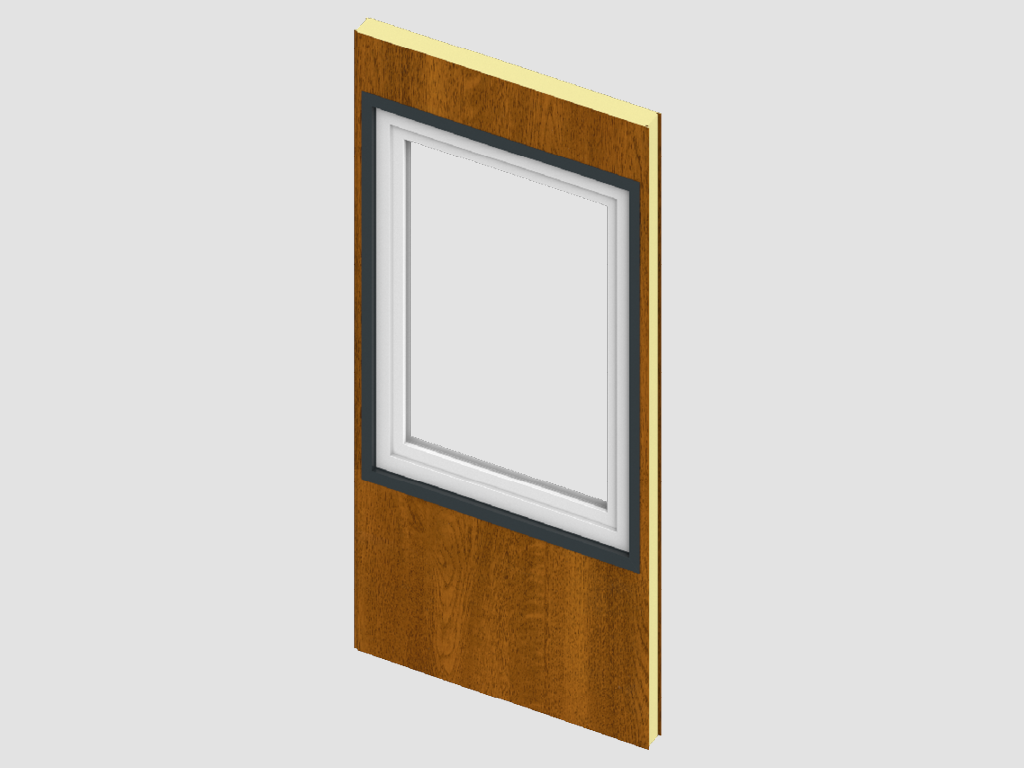

ПВХ профилден жасалган терезе, зарыл болгондо бөлмөгө табигый жарык киргизип, желдетүүнү камсыздайт.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Курулуштун узундугу, м

6,000

Курулманын туурасы, м

2,435

Имараттын бийиктиги, м

2,670

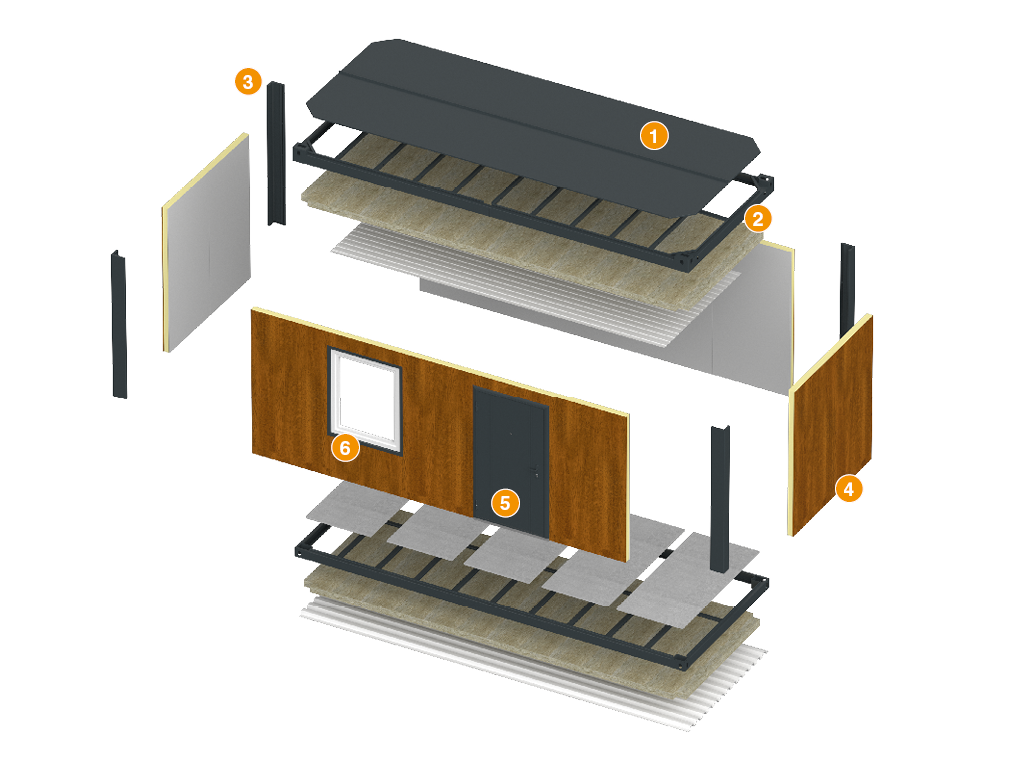

Модулдун фальцтуу чатыр панелдери – цинктелген болоттон жасалган, полимердик каптоо менен
Чатыр рамасынын күч каркасы
Бурчтук жүк көтөрүүчү стойка – рамалар менен негизге болттук туташтыруулар менен
Тышкы тосмо үчүн сэндвич-панель
DoorHan «ЭКО» сериясындагы тышкы эшик
ПВХ терезе (параметр боюнча)

Усл. обозначение, наименование параметра	Расчетная формула
L, мм Модулдун жалпы узундугу	6 000
B, мм Модулдун жалпы туурасы	2 435
H, мм Модулдун жалпы бийиктиги	2 670
S, мм PUR/PIR изоляциясы бар панелдин калыңдыгы	60
l, мм Ички модулдун узундугу	5 820
b, мм Ички модулдун туурасы	2 255
h, мм Ички модулдун бийиктиги	2 370

Параметр	Значение	Примечание
Иштөө температурасынын диапазону, °C	-50...+50
Аймак үчүн шамалдын стандарттык жүгү (СНиП 2.01.07-85* «Жүктөр жана таасирлер»), кгк/м²	I–IV шамал району СП 20.13330.2016 «Жүктөмдөр жана таасирлер»
Кардын салмагы, кг/м²	I–IV кар району СП 20.13330.2016 «Жүктөмдөр жана таасирлер»	Модулдун жабуу рамасына көрсөтүлгөн жүк
Жылуулук изолятору	Негиз жана жабуу рамалары – 100 мм калыңдыктагы минералдык плиталар; дубал панели – 60 мм калыңдыктагы пенополиизоцианурат
Жылуулук өткөрүмдүүлүк, Вт/(м·°C)	0,042–0,045	Минералдык плитка
Жылуулук өткөрүмдүүлүк, Вт/(м·°C)	0,022–0,024	Пенополиуретан, пенополиизоцианурат
Калыңдыгы, мм	100	Модул рамалары үчүн стандарттуу жылуулоочу изоляция
Калыңдыгы, мм	60	Стандарттык калыңдыктагы жылуулоочу изолятор жана тышкы дубал жабуусу (сэндвич-панелдер)
Продукциянын салмагы, кг	1 800
SP 14.13330.2014 боюнча сейсмикалык туруктуулук, MSK-64 шкаласы боюнча интенсивдүүлүк	8 балга чейин	Керектүү конструкциялык чараларды аткаруу шарты менен
SP 112.13330.2011 ылайык отко туруктуулук	IV
SP 112.13330.2011 боюнча конструкциялардын өрт коркунучтуулугунун классы	С1	Стандарттык конструкция үчүн көрсөтүлгөн; ошондой эле конструкцияны коргоо боюнча кошумча чараларды аткаруу мүмкүн
Кызмат мөөнөтү, жыл	20	Орточо көрсөткүчү көрсөтүлгөн
Кызмат мөөнөтү, циклдер	5	Сапатын жоготпой блок-модулду монтаждоо/демонтаждоо уруксат берилген саны

1.Модулду колдонууда анын айрым компоненттерин эксплуатациялоо шарттарын сактоо зарыл: тышкы болот эшиктер, ПВХ терезелер, дубалдык коргоочу конструкциялар. Бул конструкцияларды колдонууда өндүрүүчүнүн нускамаларына ылайык иш алып барыңыз.

2. Модулдар -50…+50 °C температурада жана каалаган климаттык аймакта колдонулушу мүмкүн.

3. Модулду техникалык тейлөө жылына кеминде 1 жолу жүргүзүлүшү керек. Мындан тышкары, тейлөөнү жайкы жана кышкы мезгилдерден мурун өткөрүү сунушталат.

4. Модулду эксплуатациялоодо күн сайын имараттарды тазалыкта жана тартипте кармоо, ошондой эле камфорттуу температура жана нымдуулукту камсыздоо зарыл. Кыш мезгилинде – чатырдан жана модулдун айланасынан карды убагында тазалоо керек. Периодикалык түрдө өрт өчүрүү жана жерге туташтыруу системаларын пландалган текшерүүдөн өткөрүү сунушталат.

5. Модулду колдонууда өрт коопсуздугунун эрежелерин сактаңыз.

6. Өндүрүүчү менен макулдашылбаган жана модулдун эксплуатация шарттарына таасир этүүчү конструкциялык өзгөртүүлөрдү киргизүүгө тыюу салынат.

7. Стандарттык турак блок-модулдун түпкү рамасына уруксат берилген жүк 200 кг/м² ашпоого тийиш, ал эми жабуу рамасына – 150 кг/м² ашпоого тийиш.

Упаковка в картон	Характеристики упаковки
Описание	Картон барактары полдун акыркы жабуусунун үстүнө коргоо максатында жайгаштырылат. Транспорттук пакеттерди (транспактарды) таңгактоодо картон барактары дубалдын калың сэндвич-панелдеринин ортосуна коюлуп, алардын бетинин зыянданышын алдын алат

Упаковка в картон

Характеристики упаковки

Описание

Картон барактары полдун акыркы жабуусунун үстүнө коргоо максатында жайгаштырылат. Транспорттук пакеттерди (транспактарды) таңгактоодо картон барактары дубалдын калың сэндвич-панелдеринин ортосуна коюлуп, алардын бетинин зыянданышын алдын алат

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Блок-модулдун комплектациясы жана транспорттук пакет үчүн коргоочу жабуу

Упаковка в дерево	Характеристики упаковки
	Жетүү кыйын жана алыстагы региондорго жиберүүдө изделиени фанера менен жабылган жыгач кутуларга таңгакташат

Упаковка в контейнер	Характеристики упаковки
Описание	Стандарттык транспорт контейнерине жайгаштырылган блок-модулдун комплектациясы

Упаковка в коробку	Характеристики упаковки
Описание	Комплектацияны таңгактоо стандарттык өлчөмдөгү куту түрүндө жүргүзүлөт
Состав	Үч катмарлуу картон куту, стретч пленка, логотипи бар скотч
Длина, мм	550
Ширина, мм	450
Высота, мм	300

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Блок-модулдун болот конструкцияларынын бетине лак-бояк каптоосунун зыяндануусун алдын алуу үчүн коргоочу желим лентасы жабылат

Упаковка на палету	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатырлар, балкондор, козырьктар, тепкичтер ж.б.) ташуу үчүн жыгач каркас

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Ар кандай түрдөгү свайлар жана устундуу фундаменттерге монтаж.

Лента түрүндөгү фундаменттерге монтаж.

Үзгүлтүксүз (плита) фундаменттерге монтаж.

EFFECT HOUSEHOLD 15 модулун орнотууга ылайык курулуш аянтын даярдоо этапында модулдун таяныч чекиттерин жайгаштыруучу жер тилкесин белгилөө жана негизди даярдоо керек.
Орнотуучу беттик (фундамент) негизги таяныч чекиттеринин бирдей горизонталы талаптарына жооп бериши керек, ошондой эле конструкциянын өзүнө жана эксплуатациялык (жабдуулардан жана персоналдан), кардан жана башка мүмкүн болгон жүктөрдү көтөрүүгө ылайык болушу зарыл.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

HOUSEHOLD 15 хозблокту монтаждоо боюнча нускамалар

PDF

Сертификат соответствия

PDF

Гигиеникалык сертификат, б. 1

PDF

Гигиеникалык сертификат, б. 2

PDF

Блок-модулдун техникалык паспорту

PDF

HOUSEHOLD 15 модулунун пландоо чечими

PDF

Кепилдик милдеттенмелери печать

- кызыкдар тараптын өкүлү катышкан комиссиянын корутундусу.
