FEH жана FET сериялуу тышкы фермалар уравнительдик платформаларды имараттын сыртында орнотуу үчүн ылайыкталган. Алар ачык рампаларга же складдын полундагы уравнительдик платформа үчүн приямок түзүү мүмкүн болбогон эшик проёмдорунун алдына орнотулат. Тышкы фермалардын артыкчылыктарынын бири — негизги имараттын конструкциясын өзгөртпөй модернизациялоо мүмкүнчүлүгү болуп саналат.

Зона применения:

Жүк сактоочу комплекстер

монтаж менен заказ берүү

Артыкчылыктар

Ийкемдүү мейкиндикти үнөмдөө

Зданинин сыртына орнотуу кампадагы мейкиндикти үнөмдөөгө шарт түзөт.

Курулуштун универсалдуулугу

Курулуш бардык түрдөгү уравнительдик платформаларды, айрыкча айланма жана жылма аппарелдер менен колдонууга мүмкүнчүлүк берет.

Ыкчам монтаж

Курулуштун жөнөкөйлүгү жана алдын ала жыйналган бөлүктөрдүн жеткирүүсү ферманын тез орнотулушун камсыздайт.

Модернизациялоо мүмкүнчүлүгү

Негизги имаратты кайра куруусуз модернизациялоо мүмкүнчүлүгү бар.

Ийкемдүү мейкиндикти үнөмдөө

Зданинин сыртына орнотуу кампадагы мейкиндикти үнөмдөөгө шарт түзөт.

Курулуштун универсалдуулугу

Ыкчам монтаж

Модернизациялоо мүмкүнчүлүгү

Негизги имаратты кайра куруусуз модернизациялоо мүмкүнчүлүгү бар.

Дизайн

Жердин түрү

RAL картасы боюнча түс чечимдери

Чечевичка түрүндөгү ребристик

RAL 9005 (кара, стандарттык түс)

RAL 5005 (көк, стандарттык түс)

RAL картасы боюнча стандарттан тыш түс (кошумча төлөм менен)

Комплектация

Дополнительная комплектация

Колес үчүн багыттоочу жолдор унаанын докко так жана ылдам токтотулушун камсыз кылуу жана герметизациялык элементтер менен имараттын дубалдарын зыяндан сактоо үчүн арналган. Багыттоочу жолдор унаанын дөңгөлөгү менен контакт минималдаштырылат деген принципте иштелип чыккан. Алар диаметри 159 мм болот түтүктөрдөн жасалган жана орнотуу үчүн уячалары бар. Негизги түсү – RAL2004, ошондой эле RAL түс картасына ылайык каалаган башка түскө боёо же ысык цинктелген аткарылышы мүмкүн. Багыттоочу жолдор доктун алдына аянтчага эки ыкма менен орнотулат: анкери болттору менен же бетон менен бекемдөө жолу аркылуу.

Отбойчулар автопогрузчиктин унаасынын жүктөөчү эшиктин бурчтук стойкаларын тийип, зыян келтирүүсүн алдын алуу үчүн иштелип чыккан. Алар стойкалардын алдына, имараттын ичин орнотулат. Отбойчулардын диаметри 100дөн 159 ммге чейин. Негизги түсү – RAL2004, ошондой эле RAL түс картасына ылайык каалаган түскө боёо же ысык цинктелген аткарылышы мүмкүн.

Артикул «BR250x250x100». Негизги резина бампер 250 х 250 х 100 мм өлчөмүндө. Жүк ташуучу унаанын жүктөөчү жайга коопсуз жакындашын камсыз кылат жана имарат дубалдарын зыяндан сактайт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BR450x250x100». Негизги резина бампер 450 х 250 х 100 мм өлчөмүндө. Жүк ташуучу унаанын жүктөөчү жайга коопсуз жакындашын камсыз кылат жана имарат дубалдарын зыяндан сактайт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRC510х250х330». 450 х 250 х 100 мм бампер негизинде курулган. Консоль түрүндөгү резина бампер, тышкы өлчөмдөрү 510 х 250 х 330 мм. Жүк ташуучу унаанын жүктөөчү жайга коопсуз жакындашын камсыз кылат жана дубалдарды зыяндан сактайт. Колдонуу жүк ташуучу унаанын кузовунун бийиктиги пандустун бийиктигинен жогору болгондо сунушталат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRM610х250х175». 450 х 250 х 100 мм бампер негизинде курулган. Жылма резина бампер, тышкы өлчөмдөрү 610 х 250 х 175 мм. Жүктөө/жүктөн түшүрүү учурунда жүк ташуучу унаанын кыймылына ылайык көтөрүлүп түшөт. Жылма мүнөзү менен алынып жаткан абалына караганда өтө жакшы кийилишке туруктуулукка ээ. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRM600х364х110». 450 х 250 х 100 мм бампер негизинде курулган. Жылма резина бампер, тышкы өлчөмдөрү 600 х 364 х 110 мм. Жүктөө/жүктөн түшүрүү учурунда жүк ташуучу унаанын кыймылына ылайык көтөрүлүп түшөт. Өлчөмү 1 000 мм узундуктагы жылма аппарели бар платформалар менен гана колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRSP(16)465х250х165». 450 х 250 х 100 мм бампер негизинде курулган. Тышкы өлчөмдөрү 465 х 250 х 165 мм. 16 мм калыңдыгындагы болоттон жасалган ишке жарактуу каптама менен жабдылган. Толук резина бампердин (450 х 250 х 100 мм) үстүнө бекитилген бекем болот табак бампердин иштөө мөөнөтүн узартууга жана паркинг жана жүктөө-түшүрүү операцияларында зыяндан коргоого багытталган. Бул деталь ыкчам табигый кийилишке учурап, иштөө учурундагы кийилиш жана деформациядан улам кепилдик менен алмаштырууга кирбейт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRSP(16)465х250х165S». 450 х 250 х 100 мм бампер негизинде курулган. Тышкы өлчөмдөрү 465 х 250 х 165 мм. 16 мм калыңдыгындагы болоттон жасалган ишке жарактуу каптама жана паркинг сенсору менен жабдылган. Толук резина бампердин үстүнө бекем болот табак жана паркинг сенсору орнотулган, ал жүк ташуучу унаанын коопсуз туташууун камсыз кылат. Паркинг радары менен системада колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BS500х255х205». 450 х 250 х 100 мм бампер негизинде курулган. Демпфердик вставкасы бар болоттон жасалган бампер, тышкы өлчөмдөрү 500 х 255 х 205 мм. Бул гибриддүү бампер болуп, жылма бампер менен металл табак менен бампердин айкалышы. Ал резина бөлүкчөсүнөн, демпфердик вставкадан жана жүк ташуучу унаанын кузовунун кыймылына жараша кыймылдай турган бекем металл капкактан турат. 1 000 мм узундуктагы жылма аппарели бар платформалар менен гана колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BS800х255х205». 450 х 250 х 100 мм бампер негизинде курулган. Демпфердик вставкасы бар болоттон жасалган бампер, тышкы өлчөмдөрү 800 х 255 х 205 мм. Бул гибриддүү бампер болуп, жылма бампер менен металл табак менен бампердин айкалышы. Ал резина бөлүкчөсүнөн, демпфердик вставкадан жана жүк ташуучу унаанын кузовунун кыймылына жараша кыймылдай турган бекем металл капкактан турат. 1 000 мм узундуктагы жылма аппарели бар платформалар менен гана колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина конструкции, м

3–3,6

Высота конструкции, м

0,9–1,4

Длина конструкции, м

2,030–7,648

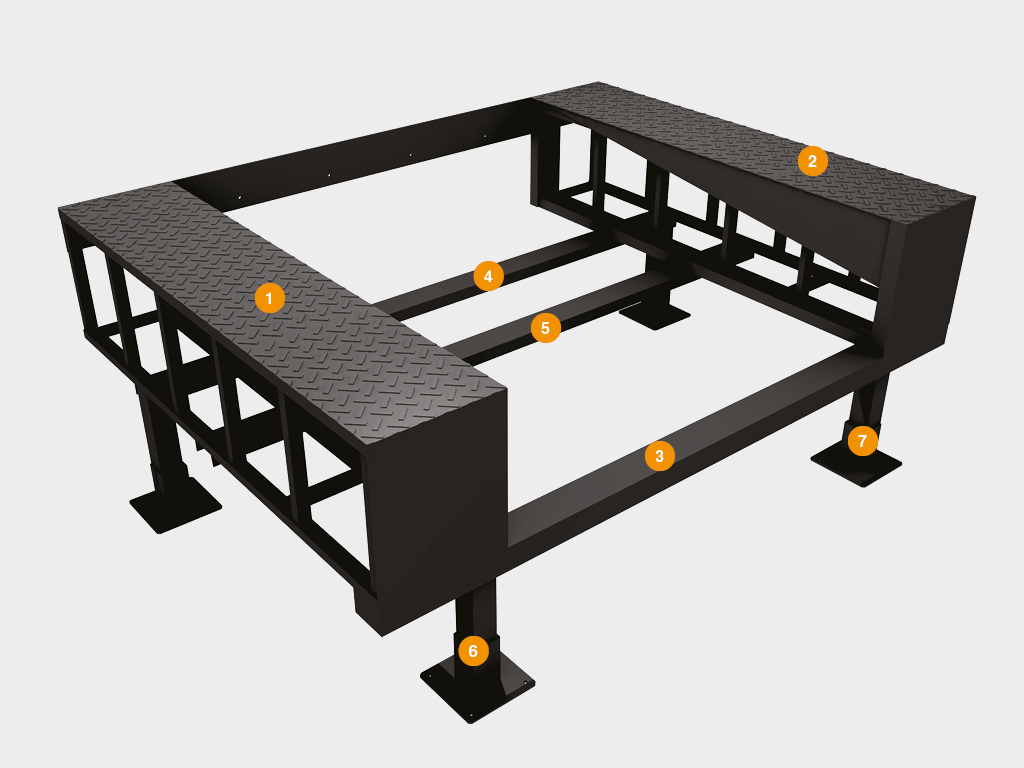

Сол тумба
Оң тумба
Алдыңкы таяныч ширетүүчү
Арткы таяныч ширетүүчү
Ортоңку таяныч ширетүүчү
Сол таяныч
Оң таяныч

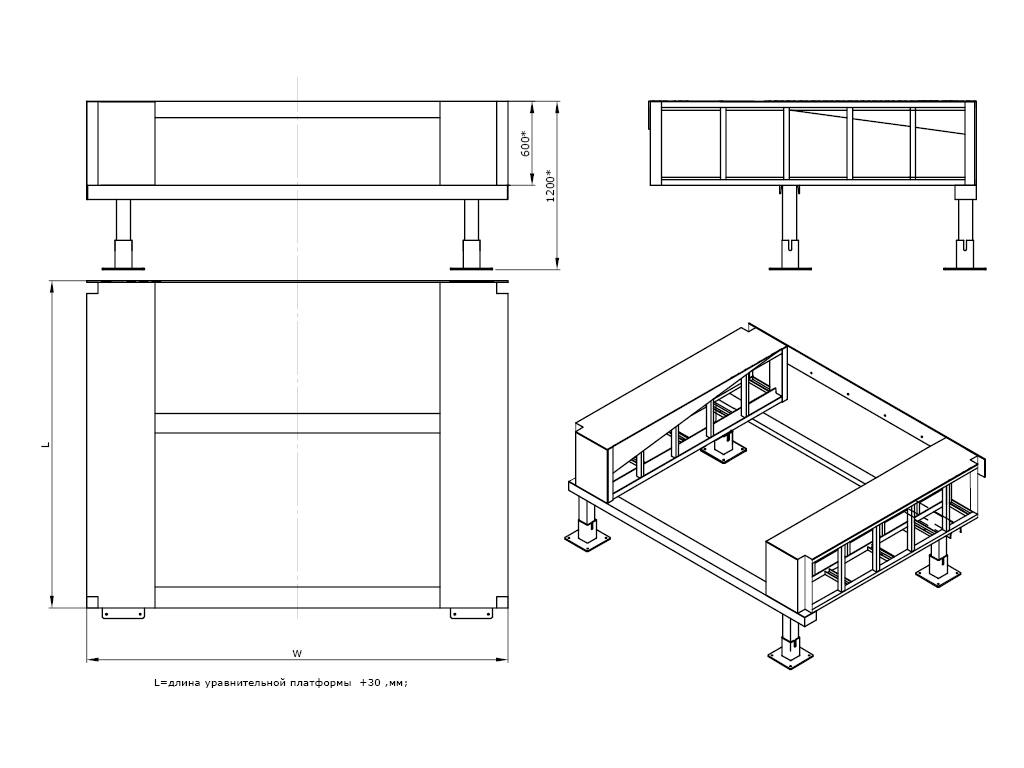

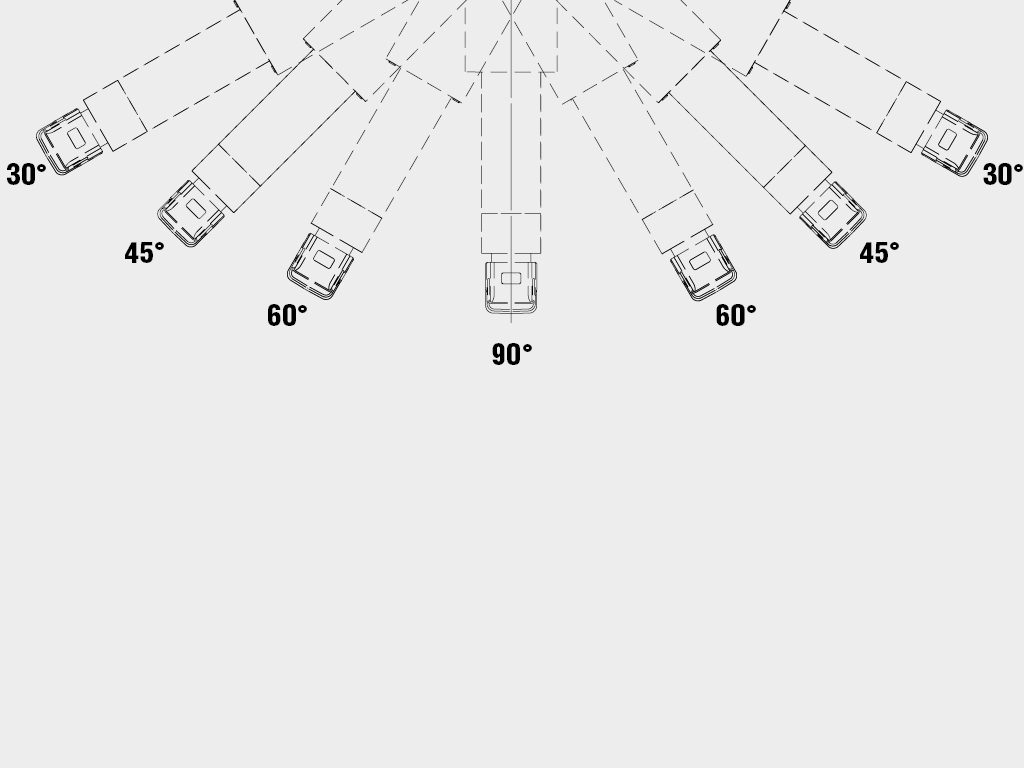

FEH 90 выносной ферма модели. FEH 90° түз ферма – орнотулган түрүндөгү механикалык уравнительная платформасы жана бурулуучу аппарел менен жабдылган ферма.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (адатта 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	90

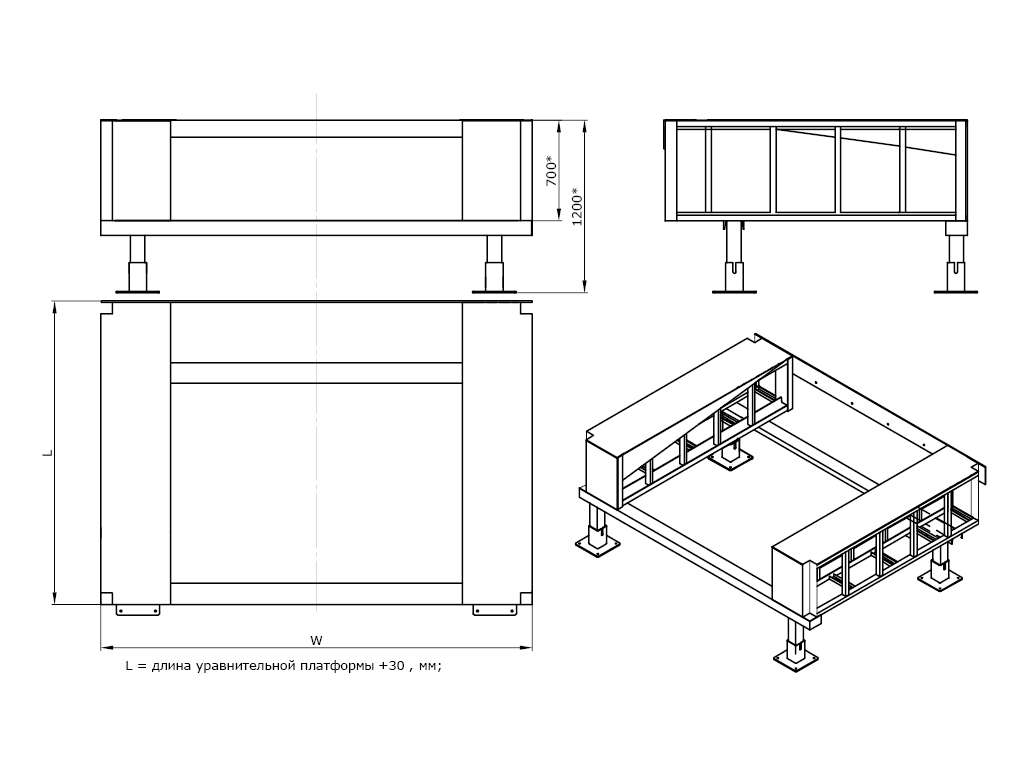

FET 90 сериясындагы чыгаруучу ферма. Чыгаруучу ферма түз (90°) түрүндө, орнотулган түрүндөгү түрмөктөлүүчү аппарелге ылайык уравнительный платформа үчүн.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (демейки боюнча 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	90

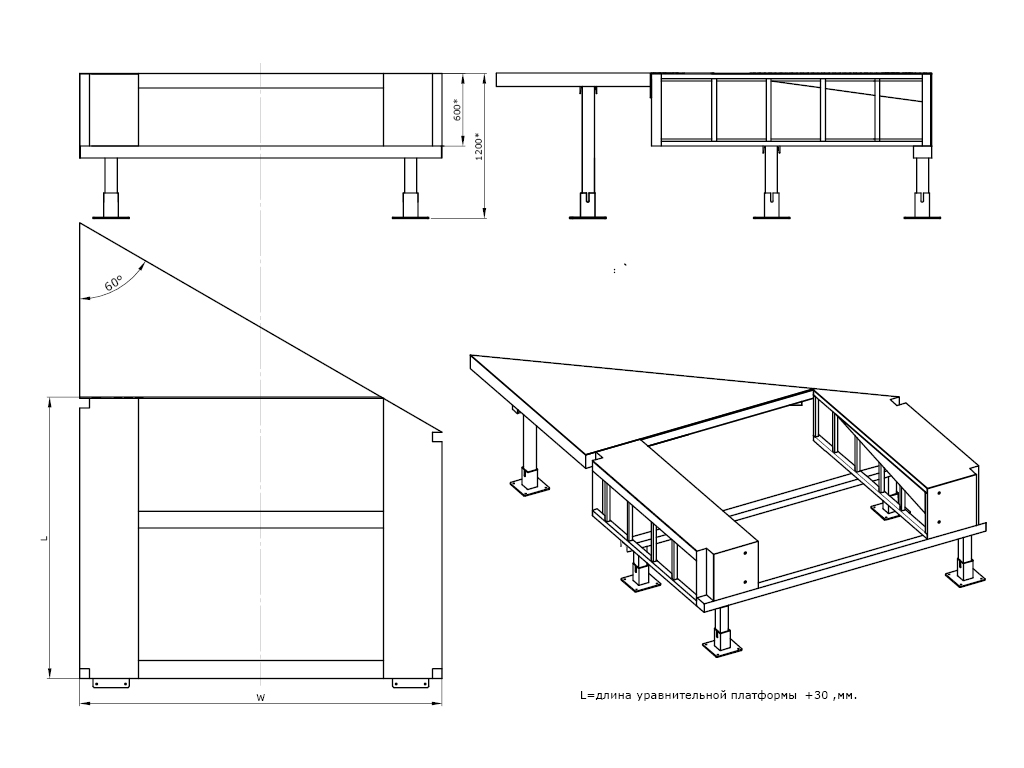

Модель фермасы сыртка чыгарылуучу FEH 60. Сыртка чыгарылуучу бурчтуу ферма (60°) механикалык уравнительный платформа жана интеграцияланган бурулуп чыккан аппарель менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (адатта 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	60° (оңго же солго бурулган)

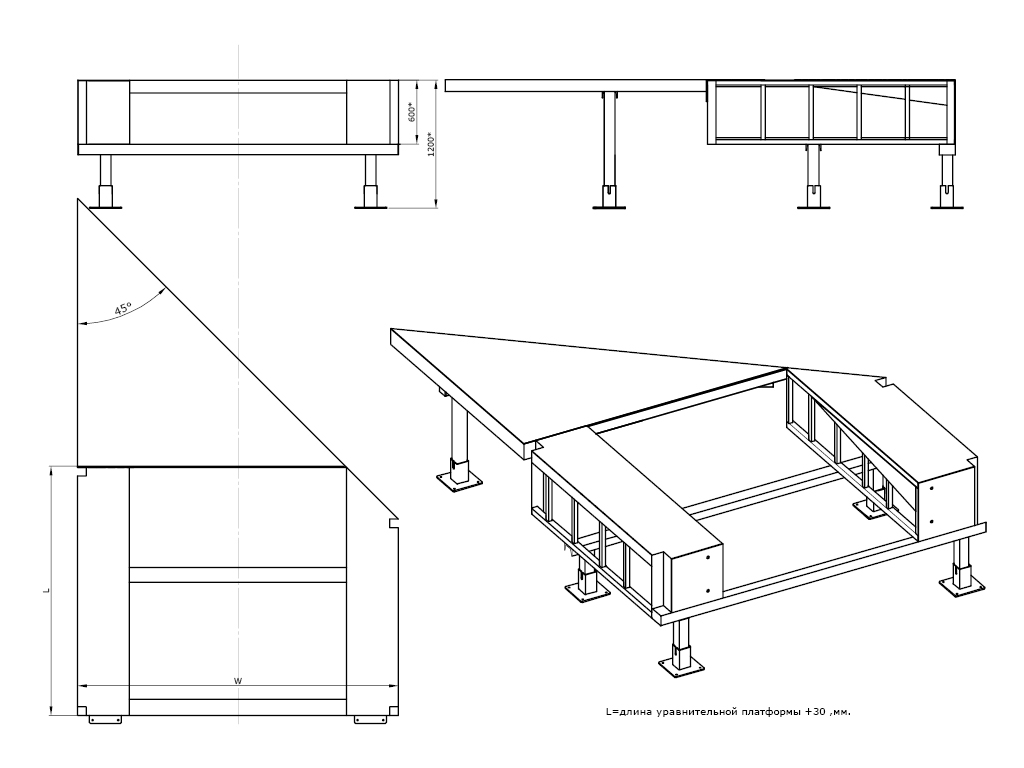

FEH 45 сериясы чыгарылган ферма модели. Ичке типтеги механикалык теңдестирүүчү платформа жана айланма аппарель менен түзүлгөн 45° бурчтуу косой чыгарылган ферма.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (әдеттеги боюнча 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	45 (оңго же солго бурулган)

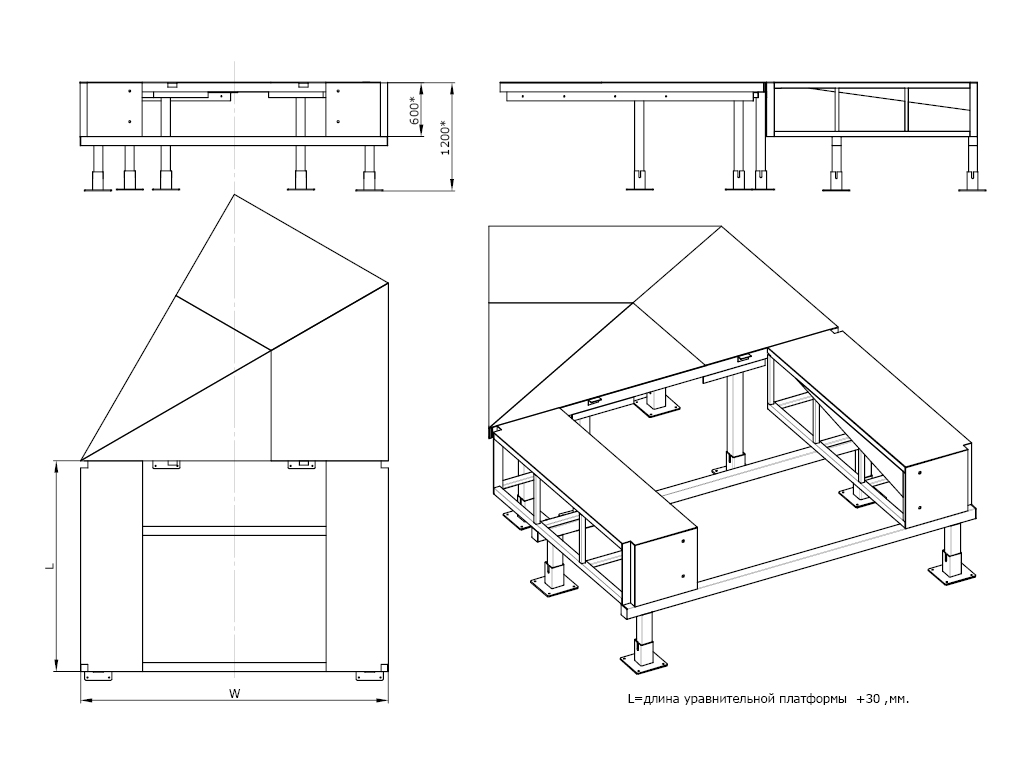

FEH 30 модели сыртка чыгып турган фермасы. Бул ферма 30° бурч менен сыртка кыйгач жайгашкан жана механикалык же айланма аппарели бар, платформанын ичине орнотулуучу уравнительная платформага ылайыкталган.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (калыптанган мааниси 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	30 (оңго же солго бурулуңуз)

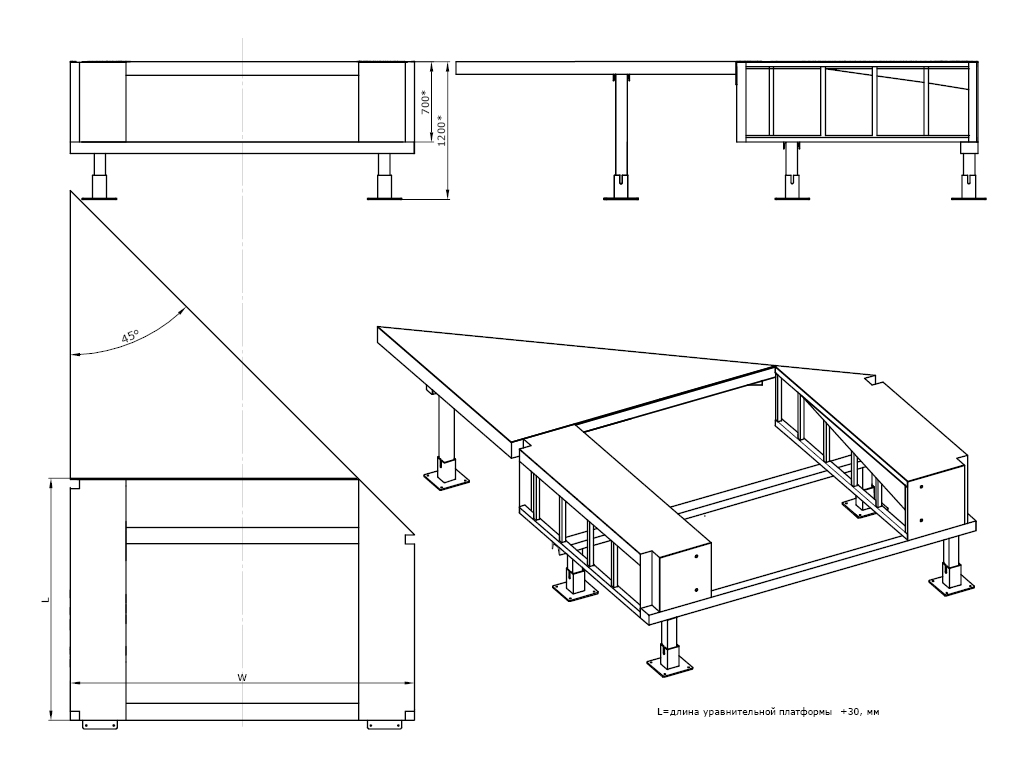

FET 45 модели сыртка чыгып турган фермасы. Бул ферма 45° бурч менен сыртка кыйгач жайгашкан жана уравнительная платформага ылайыкталган, ички түрүндөгү жылма аппарели менен жабдылган.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (демейки боюнча 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
A°. Угол примыкания к зданию склада	45 (оңго же солго буруңуз)

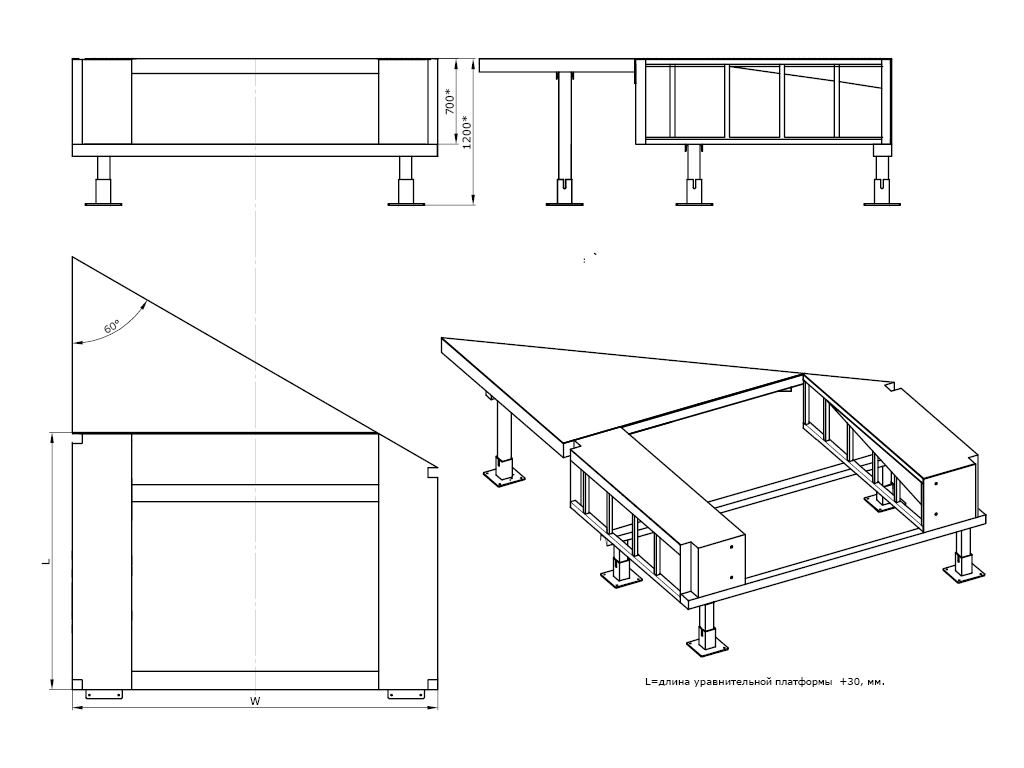

FET 60 модели сыртка чыгып турган фермасы. Бул ферма 60° бурч менен сыртка кыйгач жайгашкан жана уравнительная платформага ылайыкталган, ички түрүндөгү жылма аппарели менен жабдылган.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (демейки боюнча 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	60 (повернут вправо или влево)

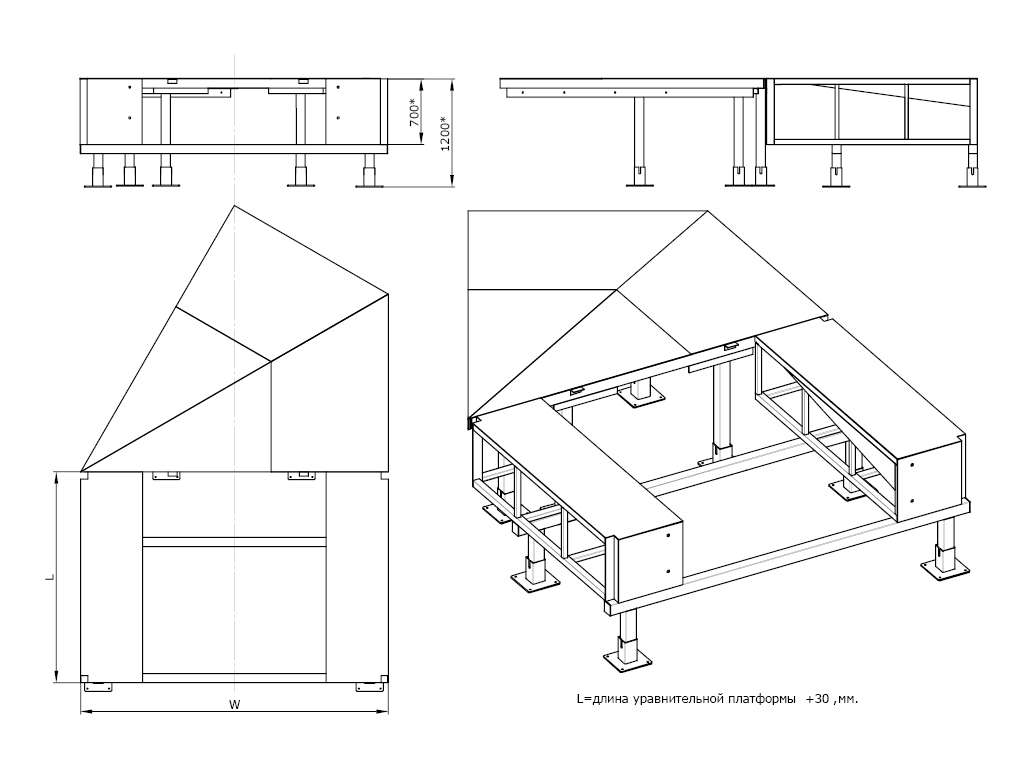

FET 30 модели сыртка чыгып турган фермасы. Бул ферма 30° бурч менен сыртка кыйгач жайгашкан жана уравнительная платформага ылайыкталган, ички түрүндөгү жылма аппарели менен жабдылган.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (демейки боюнча 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	Ар кандай
Bh, мм Ширина уравнительной платформы	Ар кандай
Hh, мм Высота уравнительной платформы	Ар кандай
A°. Угол примыкания к зданию склада	30 (оңго же солго бурулуңуз)

Параметр	Значение	Примечание
Максимальная высота, м	1,4
Максимальная длина, м	7,348
Минимальная высота, м	0,8
Минимальная длина, м	2,03
Ширина, мм	2 800–3 600
Цвет	RAL 9005 (кара), RAL 5005 (көк)	Стандарттык чарба түстөр, каалаган башка түс (милдеттүү эмес)

1. Сыртка чыккан ферманын ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн, анын техникалык кароосун жана тейлөөсүн туруктуу жүргүзүү сунушталат.

2. Кыш мезгилинде фермага орнотулган уравнительная платформаны жана жанаша жайгашкан аймакты кардан тазалап туруу керек, бул унаанын так жайгашуусун камсыз кылат.

3. Унаанын фермага токтоочу ылдамдыгы минималдуу болушу керек, 1 км/сааттан (30 см/сек) ашпашы зарыл.

4. Погрузчиктер жана башка көтөргүч механизмдер менен ферманын түмбөлөрүнө чыгууга тыюу салынат. Кыймыл уравнительная платформанын капкагы жана ферманын үч бурчтуктары боюнча гана жүргүзүлүшү керек.

5. Назар салыныз! Фермага орнотулган бамперлердин абалын көзөмөлдөп туруңуз. Алардын кийилиши (калдык калыңдыгы 50 ммден аз) же болбосо жоктугу аныкталганда, ферманын эксплуатациясын токтотуу керек, бамперлер 50 ммден көп калдык калыңдыкта орнотулгандан кийин гана иштетүү улантылат.

Упаковка в картон	Характеристики упаковки
Длина, мм	2 000–4 500 (түмбөлөр, уравнительная платформанын узундугуна жараша); 2 800–3 600 (стойкалар); 2 800–3 600 (үч бурчтуктар)
Ширина, мм	785 (максималдуу) (түмбөлөр); 300 (стойкалар); 3 400 (үч бурчтуктар)
Высота, мм	800 (максималдуу) (түмбөлөр); 550 (максималдуу) (стойкалар); 200 (үч бурчтуктар)
Состав	Түмбөлөр, стойкалар, үч бурчтуктар, коробка комплекттери менен бірге.

Кошумча сүрөттөмө печать

DoorHan концерни продукцияны жүк ташуучу транспортко гидравликалык көтөргүч кран же кеминде 2 м узундуктагы вилкалуу автопогрузчик менен жүктөөнү камсыздайт. Кардар же орнотуучу да продукцияны которуу үчүн ушул сыяктуу жабдууну камсыз кылышы керек. Кран же башка көтөрүү каражаттарын колдонууда жүктү көтөрүү жөндөмдүүлүгүнө ылайык стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Закладка элементтери үчүн (металл пластиналар). Тамбурду орнотуу үчүн аянтчаны даярдоо баскычында, бетон негиздин бетине алдын-ала белгиленген жерлерге металл пластиналар (400 × 400 мм) орнотулганда колдонулат. Бул монтаждоо ыкмасы эң артыкчылыктуу болуп эсептелет.

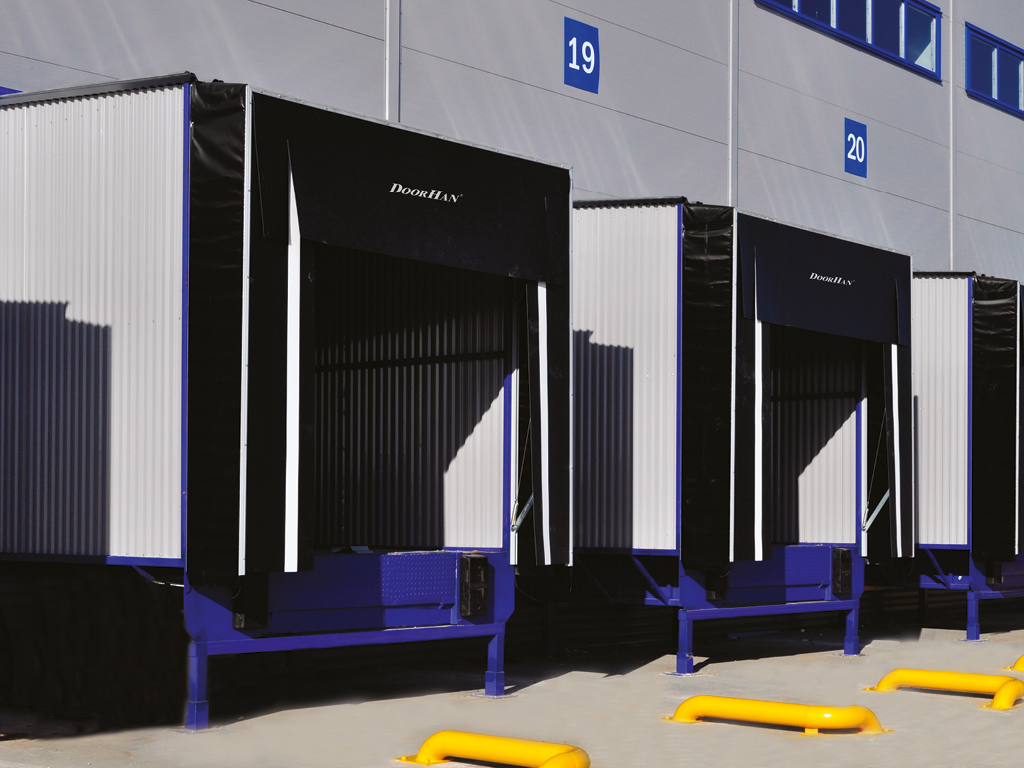

Бетонго (анкери болттор менен). Бул монтаждоо варианты тамбурдун колдоолору үчүн металл пластиналар бетон негиз куюлган учурда орнотулбаган учурда колдонулат.

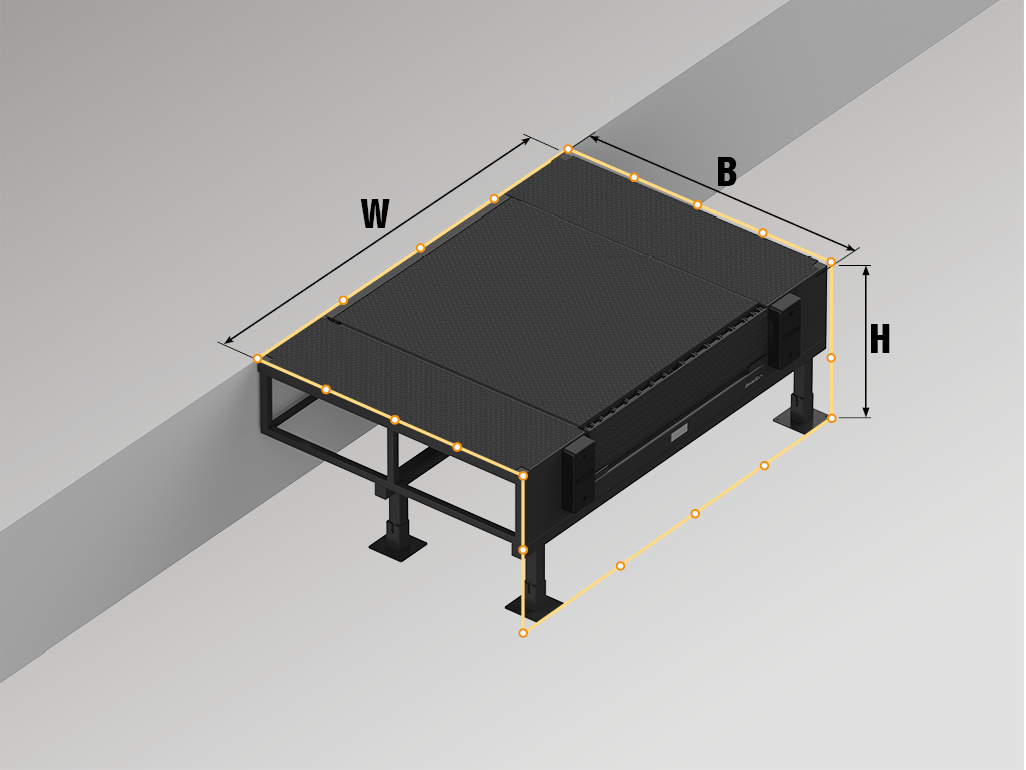

W – ферманын туурасы.
B – ферманын узундугу.
H – ферманын бийиктиги.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

FEH (90/60/45/30) жана FET (90/60/45/30) серияларындагы сыртка чыккан ферманын монтаждоо жана эксплуатациялоо көрсөтмөлөрү

PDF

Сертификат тийиштүүлүгү (жүктөөчү жабдуулар)

PDF

Сыртка чыккан фермага паспорт

PDF

FEH 90 сериясынын түз сыртка чыккан фермасы — DLHHI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 60 сериясынын кыйгач сыртка чыккан фермасы — DLHHI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 45 сериясынын кыйгач сыртка чыккан фермасы — DLHHI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 30 сериясынын кыйгач сыртка чыккан фермасы — DLHHI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 90 сериясынын түз сыртка чыккан фермасы — DSI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 60 сериясынын кыйгач сыртка чыккан фермасы — DSI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 45 сериясынын кыйгач сыртка чыккан фермасы — DSI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 30 сериясынын кыйгач сыртка чыккан фермасы — DSI сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 90 сериясынын түз сыртка чыккан фермасы — DLHH жана MODL сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 60 сериясынын кыйгач сыртка чыккан фермасы — DLHH жана MODL сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 45 сериясынын кыйгач сыртка чыккан фермасы — DLHH жана MODL сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FEH 30 сериясынын кыйгач сыртка чыккан фермасы — DLHH жана MODL сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 90 сериясынын түз сыртка чыккан фермасы — DS сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 60 сериясынын кыйгач сыртка чыккан фермасы — DS сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 45 сериясынын кыйгач сыртка чыккан фермасы — DS сериясындагы ички типтеги платформалар үчүн

PDF

DWG

FET 30 сериясынын кыйгач сыртка чыккан фермасы — DS сериясындагы ички типтеги платформалар үчүн

PDF

DWG

DLHHI сериясындагы ички типтеги платформалар үчүн 90° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DSI сериясындагы ички типтеги платформалар үчүн 90° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DLHH жана MODL сериясындагы ички типтеги платформалар үчүн 90° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DS сериясындагы ички типтеги платформалар үчүн 90° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DLHHI сериясындагы ички типтеги платформалар үчүн 45° жана 60° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DSI сериясындагы ички типтеги платформалар үчүн 45° жана 60° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DLHH жана MODL сериясындагы ички типтеги платформалар үчүн 45° жана 60° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DS сериясындагы ички типтеги платформалар үчүн 45° жана 60° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DLHHI сериясындагы ички типтеги платформалар үчүн 30° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DSI сериясындагы ички типтеги платформалар үчүн 30° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DLHH жана MODL сериясындагы ички типтеги платформалар үчүн 30° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

DS сериясындагы ички типтеги платформалар үчүн 30° сыртка чыккан ферманын орнотуу схемасы

PDF

DWG

BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 бамперлерин орнотуу схемасы

PDF

BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 бамперлерин орнотуу схемасы

PDF

Дөңгөлөктөр үчүн багыттоочу жолдор

PDF

Дөңгөлөктөр үчүн багыттоочу жолдордун орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин чыгарган сыртка чыккан фермасынын иштөө жөндөмдүүлүгүнө 1 жылдык гарантия берилет (жеке кардарлар үчүн), ал эми дилерлерге берилген заказдар үчүн – сатып алуу учурунан баштап 2 жылдык кепилдик каралган.
