SPEEDROLL 2ST (PUSH-PULL) сериясындагы жогорку ылдамдыктагы рулондуу дарбазалар жогору шамал жүгүн көтөрө алган жайларга орнотулушу мүмкүн, ошондой эле өнөр жай, амбар, соода жана башка багыттагы имараттардын ички жана сырткы проёмдоруна орнотууга ылайыктуу. Бул дарбазалар бөлмөлөрдү изоляциялоо жана микроклиматты сактоо максатында колдонулат.

Зона применения:

Амбар комплекстери. Өндүрүш жайлары

Муздаткыч камералары. Төмөн температурадагы амбар комплекстери. Төмөн температура режими сакталуучу жайлар

Өндүрүш объектилери, ошондой эле жогорку шамал жүгү бар жайлар

монтаж менен заказ берүү

Артыкчылыктар

Жогорку ылдамдыктагы дарбазалар

Ачылыш ылдамдыгы жогорку — 2,5 м/с чейин.

Автоматташтыруу мүмкүнчүлүгү

Өз ишканасы тарабынан иштелип чыккан ишенимдүү автоматтык система.

Кошумча опциялар

Ар кандай кошумча жабдууларды орнотуу мүмкүнчүлүгү: фотоэлементтер, ачкыч-түймө, кыймылдаткычты жылытуу системасы, устундар, жылуулук изоляциялуу каптоо.

Үшүккө туруктуулук

Муздаткыч камераларда -30 °С чейин температурада туруктуу иштөө.

Шамалга туруктуулук

Жогорку шамал жүктөмдөрүнө туруктуулук.

Өзүн-өзү калыбына келтирүү

Каптоо кездеги кокустан уруудан кийин, каптоо кийинки жабуу циклинде автоматтык түрдө багыттоочу каналдарга кайра киргизилет.

Герметикалуу

Проёмдун герметтүүлүк деңгээлин олуттуу жогорулатуу.

Жогорку ылдамдыктагы дарбазалар

Ачылыш ылдамдыгы жогорку — 2,5 м/с чейин.

Автоматташтыруу мүмкүнчүлүгү

Өз ишканасы тарабынан иштелип чыккан ишенимдүү автоматтык система.

Кошумча опциялар

Үшүккө туруктуулук

Муздаткыч камераларда -30 °С чейин температурада туруктуу иштөө.

Шамалга туруктуулук

Жогорку шамал жүктөмдөрүнө туруктуулук.

Өзүн-өзү калыбына келтирүү

Герметикалуу

Проёмдун герметтүүлүк деңгээлин олуттуу жогорулатуу.

Дизайн

Каптоонун түстөрү

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүш түстүү)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (өкүлчө кызгылт-сары)

Комплектация

Базовая комплектация

Дополнительная комплектация

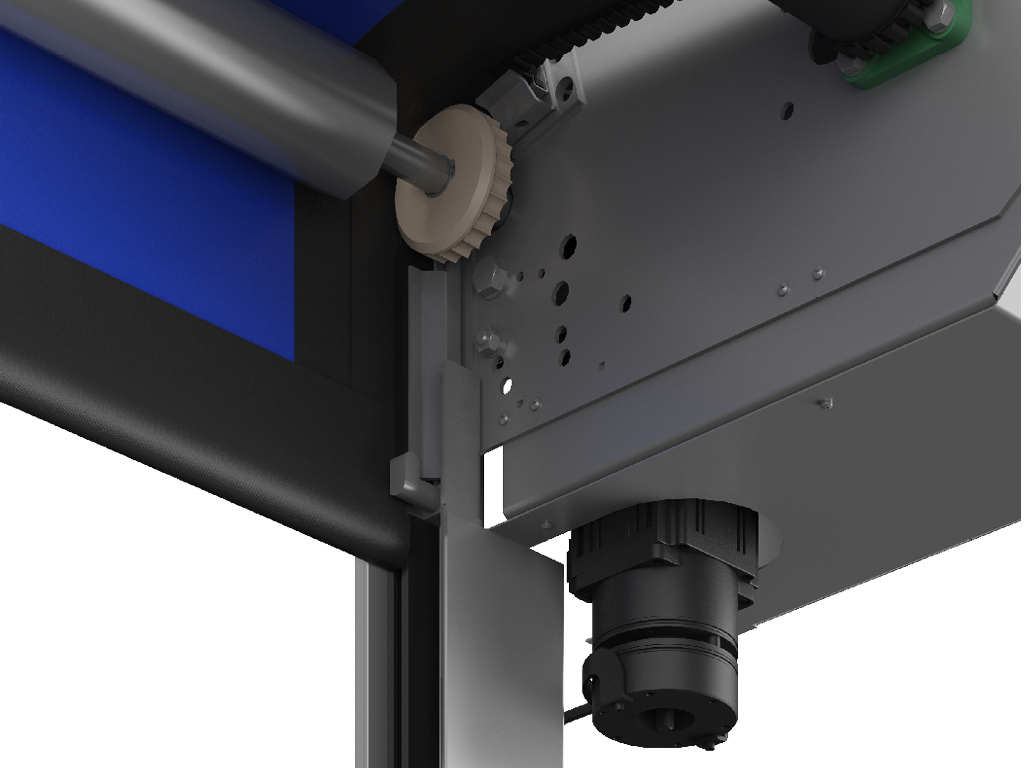

Каптоону өзүн-өзү калыбына келтирүү механизми.

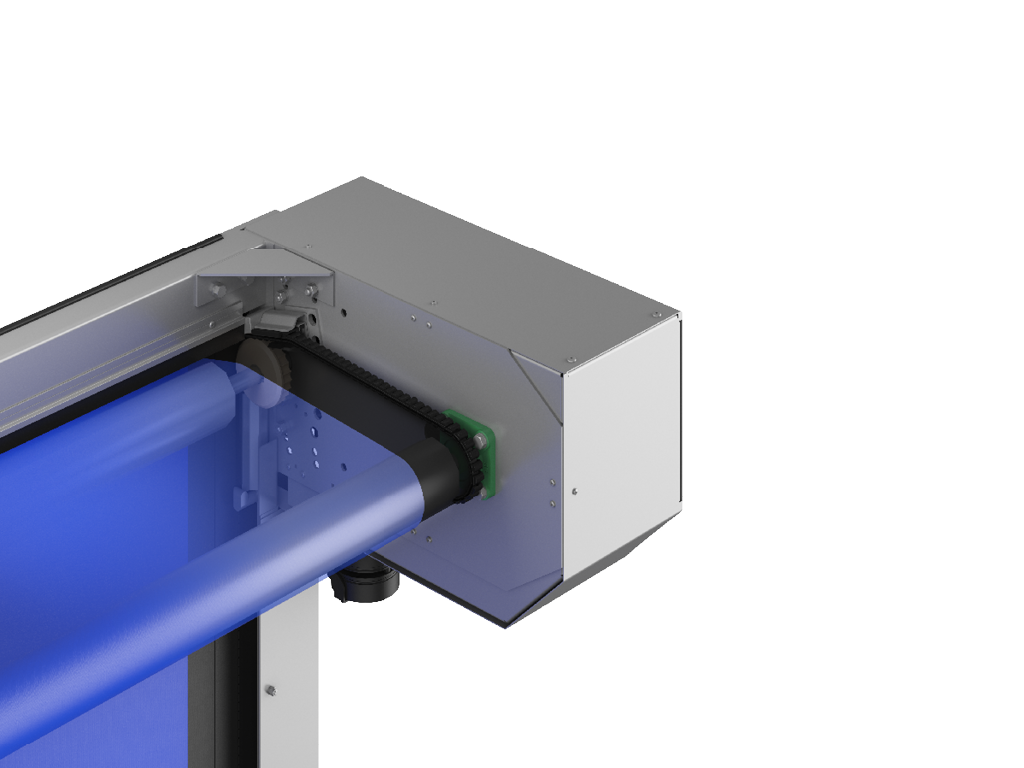

Кыймылдаткыч валы жана каптоону ороочу вал.

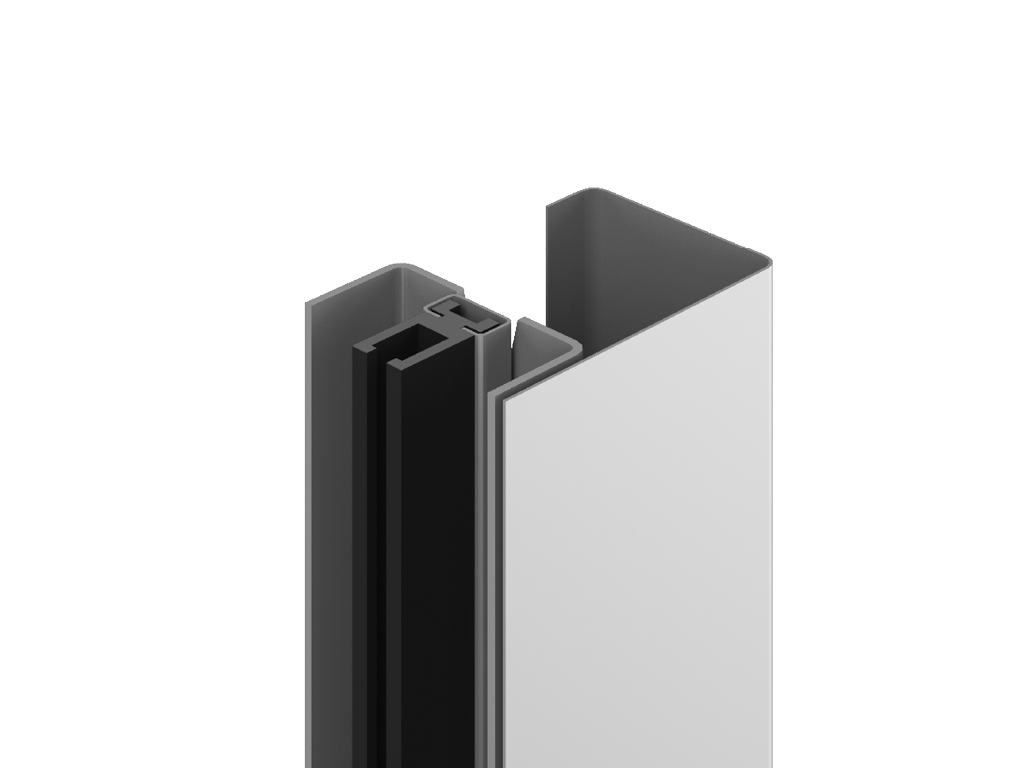

Багыттоочу устун (багыттоочу экструзияланган полиэтиленден жасалган).

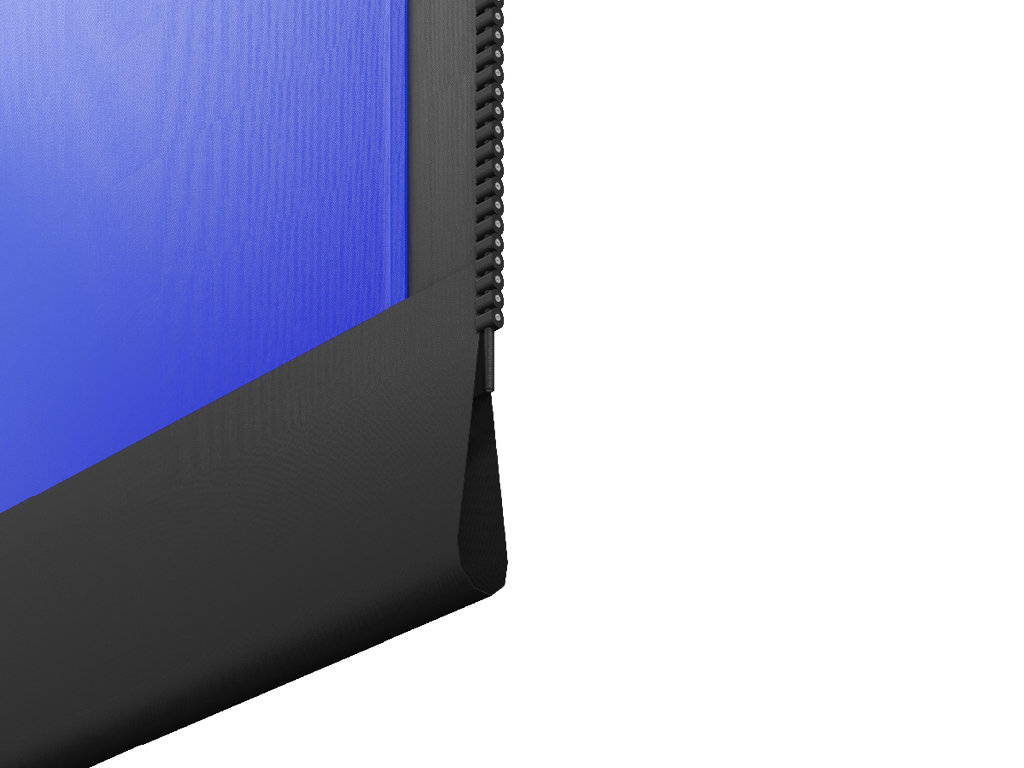

Каптоонун коопсуздук профили -15 °C чейин температурада колдонууга ыңгайлуу. Каптоо катмарлуу, жашыл эмес, күчөтүлгөн ПВХдан, тыгыздыгы 900–1 200 г/м².

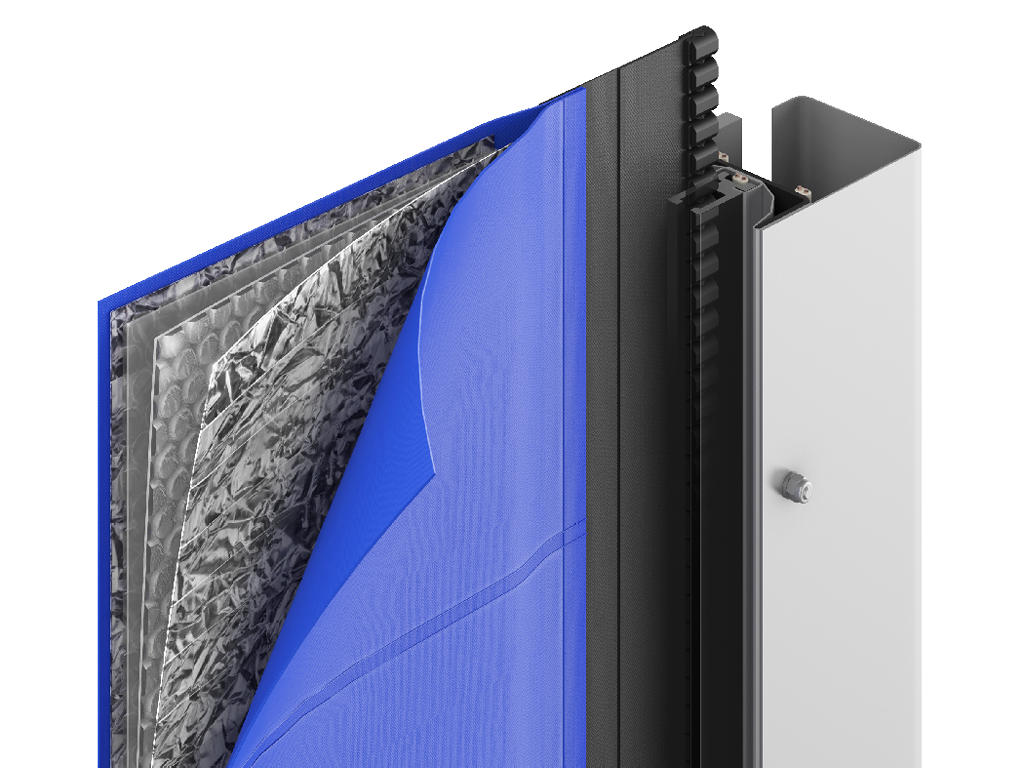

Жылуулук изоляциялуу каптоо (дарбазалар терс температурада колдонулганда).

Темир боёлгон корпусундагы жыштык контроллери бар башкаруу блогу, өлчөмү 300 × 400 × 150 мм; коргоо классы – IP54.

Фотоэлементтер полдон 500 мм бийиктикке орнотулат.

Тутка устундарын жылытуу системасы жабдууну -20 °C чейин температура режиминде колдонууга ылайыкталган, кыймылдаткыч жана тутка устундарын жылытуу системасы – -30 °C чейин.

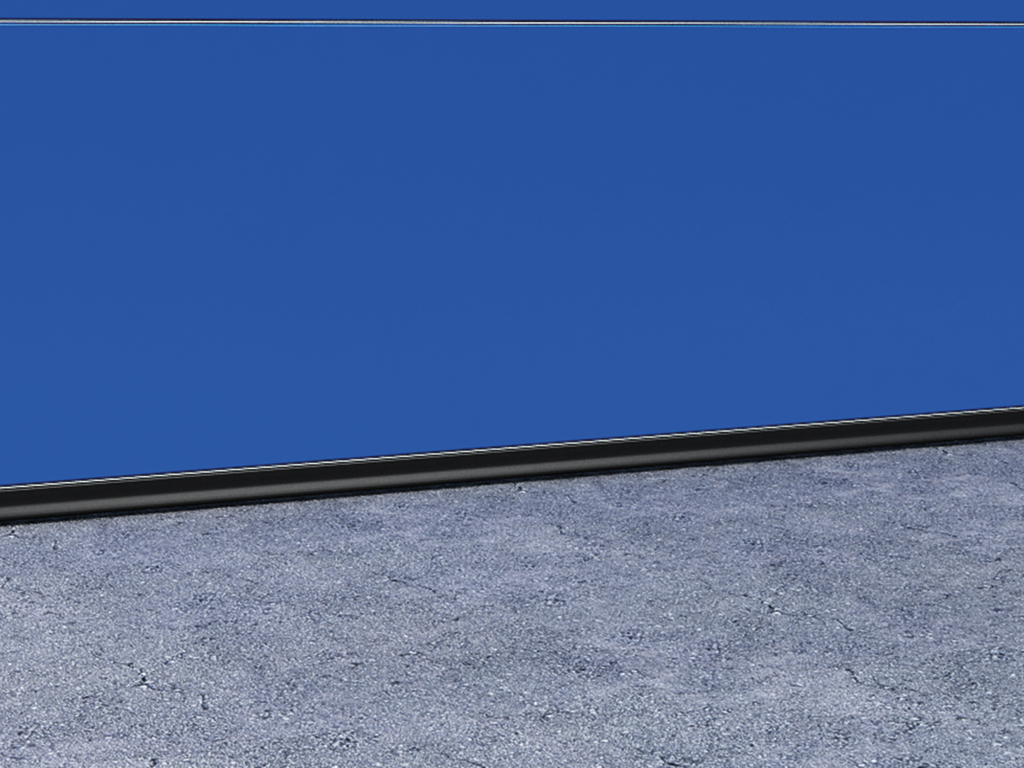

Жабуу учурунда, каптоонун сезгич ылдыйкы четтери тоскоолдукка тийсе, сенсордон радиоканал аркылуу башкаруу блогуна дарбазаны ачуу боюнча сигнал жөнөтүлөт.

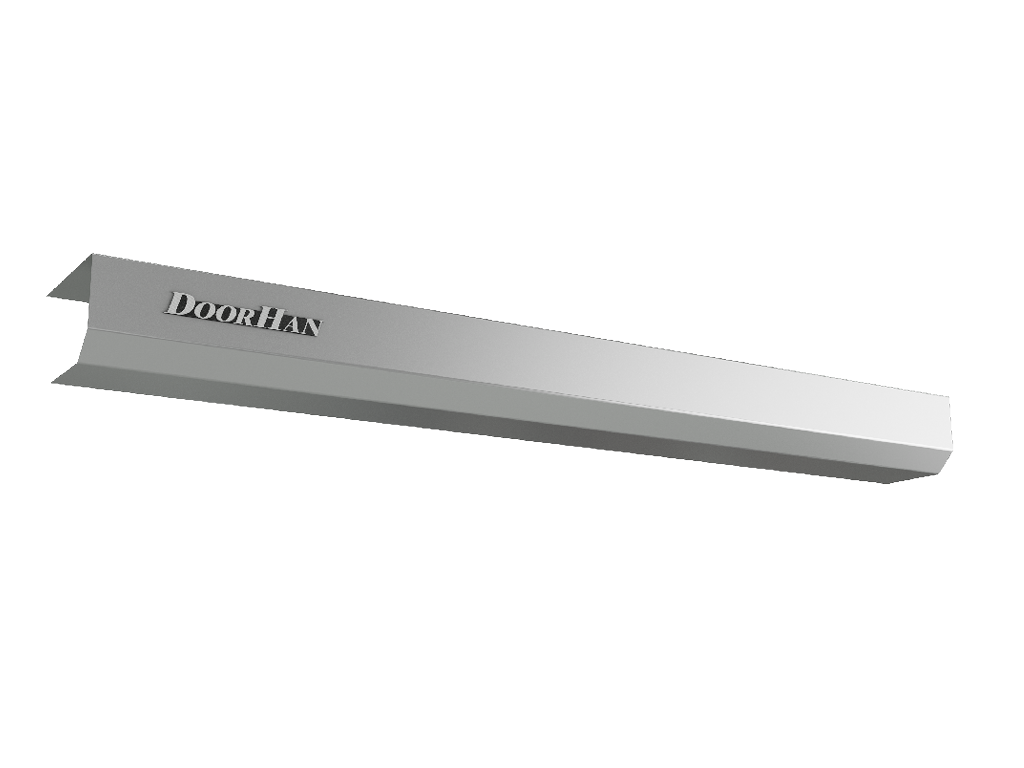

Кутунун капкагы базалык комплектке кирет (сырткы жана ички колдонууда бийиктиги 2 500 мм жана андан төмөн дарбазалар үчүн).

Артикул "Transmitter 4". TRANSMITTER 4 пульту DoorHan компаниясынын төрт автоматтык жабдуусун же DoorHan радиокабылдагычына туташтырылган башка өндүрүүчүлөрдүн автоматикасын алыстан башкарууга арналган.

Артикул "DHRE-1". DHRE-1 – тышкы бир каналды кабылдагыч, 433 МГц радиожыштыкта сигнал кабылдоо үчүн колдонулат.

Артикул "DHRE-mini". Тышкы бир каналды кабылдагыч 433 МГц радиожыштыкта сигнал кабылдайт. Компакттуу өлчөмгө ээ жана туташтыруу үчүн проводдору бар.

Артикул "AD-06". Кийим датчиги электр кыймылдаткычтарын автоматтык башкаруу үчүн колдонулат.

Артикул "147-3750". PA — өнөр жай дарбазалары жана башка жабдууларды башкарууга универсалдуу радар. Радар корпусу алюминий эритмесинен жасалган. Эки диапазонду аныктоо мүмкүнчүлүгү бар. Мобилдик тиркеме аркылуу жөнгө салуу. Аныктоо бийиктиги – 2ден 6 метрге чейин (стандарт); 10 метр (X версиясы). Бурчту жөндөө – узун багытта 0°–90°.

Артикул "147-3751". PRO BT — адамдарды жана транспорт каражаттарын таануу функциясы бар радар, өнөр жай дарбазалары жана башка жабдууларды башкарууга колдонулат. Транспорт жана жөө адамдарды айырмалоо, узун жана туура багыттагы кыймылды аныктоо. Мобилдик тиркеме аркылуу жөнгө салуу. Аныктоо бийиктиги – 3төн 7 метрге чейин. Бурчту жөндөө – узун багытта 0°–180°.

Артикул "HSD1800". Радар датчигин дарбазанын вал кутусунун үстүнө орнотуу үчүн кронштейн.

Артикул "KEYSWITCH_N". Ключ-түймө автоматтык системанын башкаруу блогуна дарбазаны ачуу, токтотуу жана жабуу буйругун берүү үчүн колдонулат.

Артикул "PHOTOCELL-N". Фотоэлементтер – бул дарбазанын проёмунда орнотулган инфракызыл жибек жана кабылдагычтан турган коопсуздук шайманы. Инфракызыл нур кесилип калган учурда, автоматтык системанын кооптуу аймагында тоскоолдук пайда болгондугу тууралуу башкаруу блогуна сигнал келет жана система алдын ала белгиленген логика боюнча иш жүзүнө ашат – каптоону токтотуу же артка буруу. Фотоэлементтердин иштөө аралыгы – 20 метрге чейин.

Артикул "DKH009". Жогорку ылдамдыктагы дарбазаларды башкаруу үчүн чоң баскыч.

Артикул "LAMP-PRO". Сигнал лампасы дарбазанын кыймылын билдирип, ачуу-жабуу цикли бою иштейт.

Артикул "LOOP1". Бир каналды магниттик чынжыр детектору LOOP1. Артикул "LOOP2". Эки каналды магниттик чынжыр детектору LOOP2. Детекторлор шлагбаумдарды, дарбазаларды жана паркинг системаларын башкаруу үчүн колдонулат. Бир каналды детектор кирүү жана бир транспорт агымын башкаруу үчүн, эки каналдысы болсо эки транспорт агымын башкаруу же транспорт агымдын багытын аныктоо үчүн колдонулат.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

2 000–5 000 (чек арадан тышкары өлчөмдөр заказ боюнча)

Высота проема, мм

2 000–5 000 (чек арадан тышкары өлчөмдөр заказ боюнча)

Притолока, мм

570дөн баштап

Пристенки, мм

525/570дөн баштап (кыймылдаткычсыз жагы / кыймылдаткычтуу жагы)

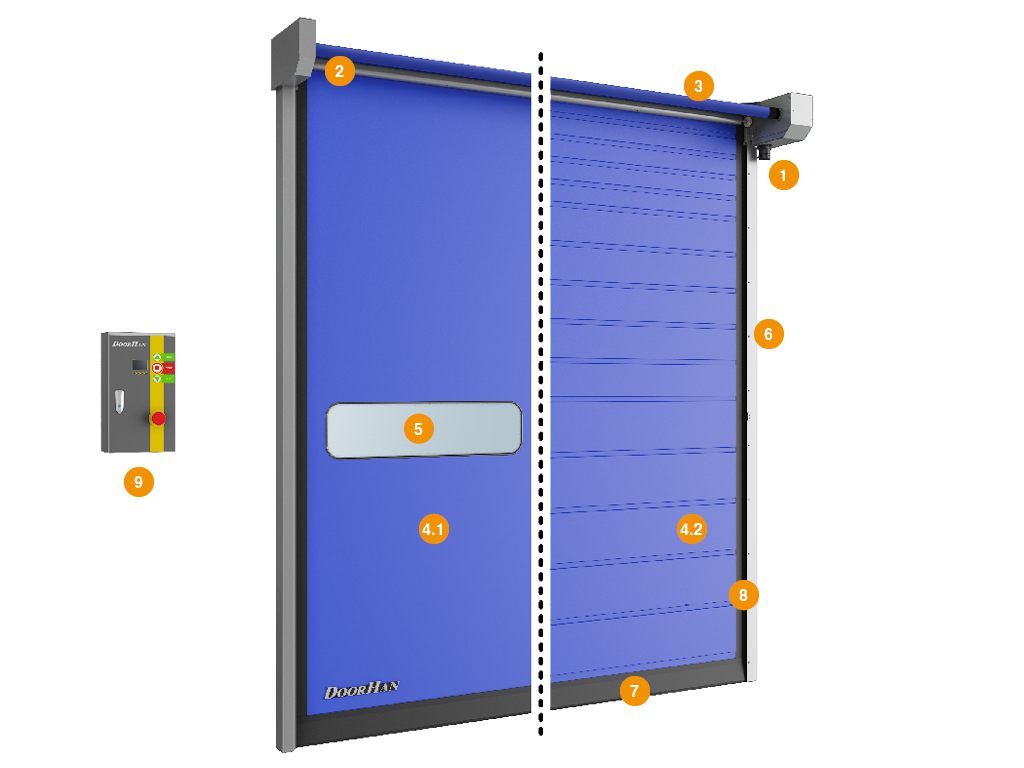

Электр кыймылдаткычы
Кыймылдаткыч валы
Каптоону ороочу вал
4.Дарбазанын каптоосу (бир катмарлуу)
4.Дарбазанын каптоосу (жылуулук изоляциялуу)
Ачык терезе/панел (бир катмарлуу каптоо үчүн)
Каптоону жылдыруучу багыттоочу устун
Каптоонун ылдыйкы четтери
Фотоэлемент
Башкаруу блогу

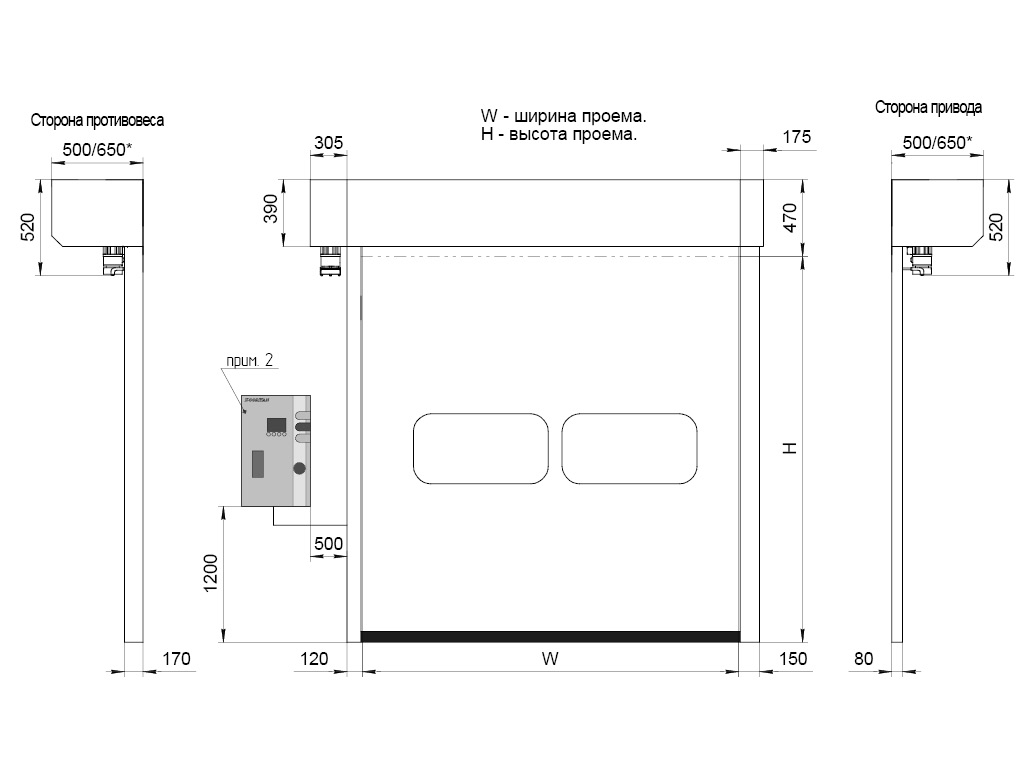

Кыймылдаткыч жаны жакта.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 000–5 000
H, мм Высота проема	2 000–5 000

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	140кө чейин	Дарбазалар үчүн 3 000 × 3 000 мм
Ветровая нагрузка, км/ч	120кө чейин	Дарбазалар үчүн 4 000 × 4 000 мм
Ветровая нагрузка, км/ч	100гө чейин	Дарбазалар үчүн 5 000 × 5 000 мм
Скорость открывания, м/с	2,5ке чейин
Скорость закрывания, м/с	2,5ке чейин
Диапазон рабочих температур, °С	-30…+50	Температура режими -16…-30 °С шарттарында иштетилгенде дарбаза конструкциясына тунук секциялар (терезе/панель) орнотулбайт жана «Коопсуздук профили» опциясын тандоо мүмкүн эмес. Коопсуздук профили -15° чейин орнотулушу мүмкүн. Устундарды жылытуу системасы 0°дөн -15°ге чейин опция катары орнотулат, -15°дөн -20°ге чейин базалык комплектацияга кирет. Кыймылдаткычты жылытуу -20°дөн -30°гө чейин (базалык комплектация).
Мощность, Вт	1 500
Класс защиты IP	IP54	Аягындагы абал энкодер менен көзөмөлдөнөт
Напряжение питания, В	220 В / 50 Гц	Бир фазалуу
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000

Дарбазалардын иштешинин ишенимдүүлүгүн жана үзгүлтүксүздүгүн камсыздоо үчүн техникалык тейлөө жана кароону үзгүлтүксүз жүргүзүү сунушталат.

Дарбазаларды кол менен ачуу жана жабуу үчүн валик колдонулат.

ПВХ капкактын багыттоочунун булганышына жол бербеңиз.

Дарбазаларды ачуу жана жабуу учурунда өтмөктө болууга жол берилбейт, бул жаракат алуудан сактайт.

Дарбазаларды ачуу жана жабуу учурунда өтмөктө чет заттар жок экендигине көзөмөл кылыңыз.

Дарбазанын капкагы багыттоочуларда өзүн-өзү калыбына келтирүү функциясы авариялык шарттарда, транспорттун кокустан капкакты сүзүп өтүүсүндө иштөө үчүн каралган. Бул функция капкакты багыттоочулардан атайылап жана системалуу түрдө чыгаруу үчүн арналган эмес. Функциянын иштеши капкактын бетинде орнотулган «зиппердин» пластикалык багыттоочулардан чыгып кетүү мүмкүнчүлүгү менен камсыздалат. Функциянын иштеши капкактын жана системанын жеке компоненттеринин чыңалуусунан ашкан күчтүү соккулар болгондо камсыздалбайт. Мисалы, капкакты жогорку ылдамдыкта сүзүү, курч предметтер менен сокку берүү, жүктөгүчтүн көтөрүлгөн мачтасы менен капкактын жогорку бөлүгүнө сокку берүү ж.б. Окшоштук соккусунан кийин капкак кийинки жабуу циклинде багыттоочуларга автоматтык түрдө кайра киргизилет.

Упаковка в дерево	Характеристики упаковки
Состав	Көпүрчөктүү пленка, пенопласт, жыгач паллет, жыгач блоктор
Длина, мм	Дарбазанын түзүмдүк бөлүктөрүнүн узундугуна жараша өзгөрөт
Ширина, мм	Дарбазанын түзүмдүк бөлүктөрүнүн туурасына жараша өзгөрөт
Высота, мм	Дарбазанын түзүмдүк бөлүктөрүнүн бийиктигине жараша өзгөрөт

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу транспортко гидравликалык көтөргүч кран же эң азында 2 м өлчөмүндөгү ширетилген тырмактуу жүк ташуучу автоунаа аркылуу жүктөөнү жүзөгө ашырат. Сатып алуучу же орнотуучу жабдылган дарбазаларды жылдыруу үчүн ушундай эле жабдууну камсыздашы зарыл. Тырмак жыгач паллеттин астына кирип, экинчи жагынан чыгып турушу керек. Кран же башка көтөрүүчү жабдуу колдонулганда тиешелүү жүк көтөрүүчү тростерди колдонуу сунушталат.

Бети 2 500 мм жана андан төмөн болгон дарбазалардын тышкы жана ички пайдалануу шарттарында куту корпустун капкагы базалык комплектацияга кирет. Башка учурларда капкак орнотуу опциялык болуп эсептелет.

Орнотуу

Способы монтажа

Подготовка строительного объекта

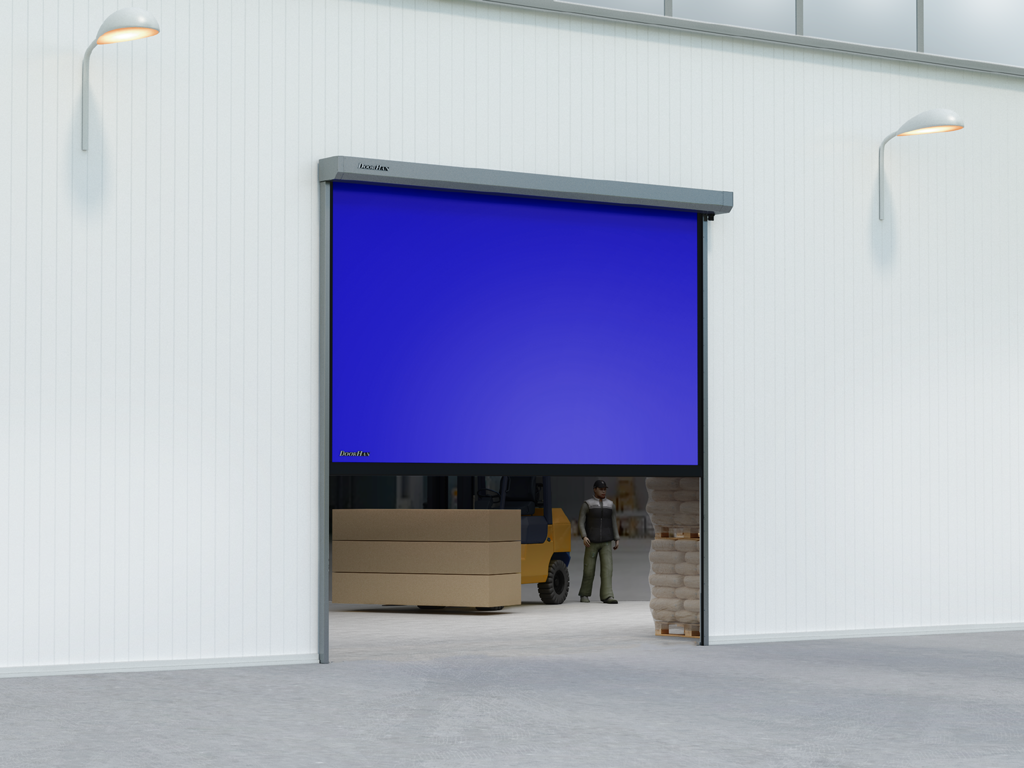

Жогорку ылдамдыктагы дарбазаларды бетке монтаждоо.

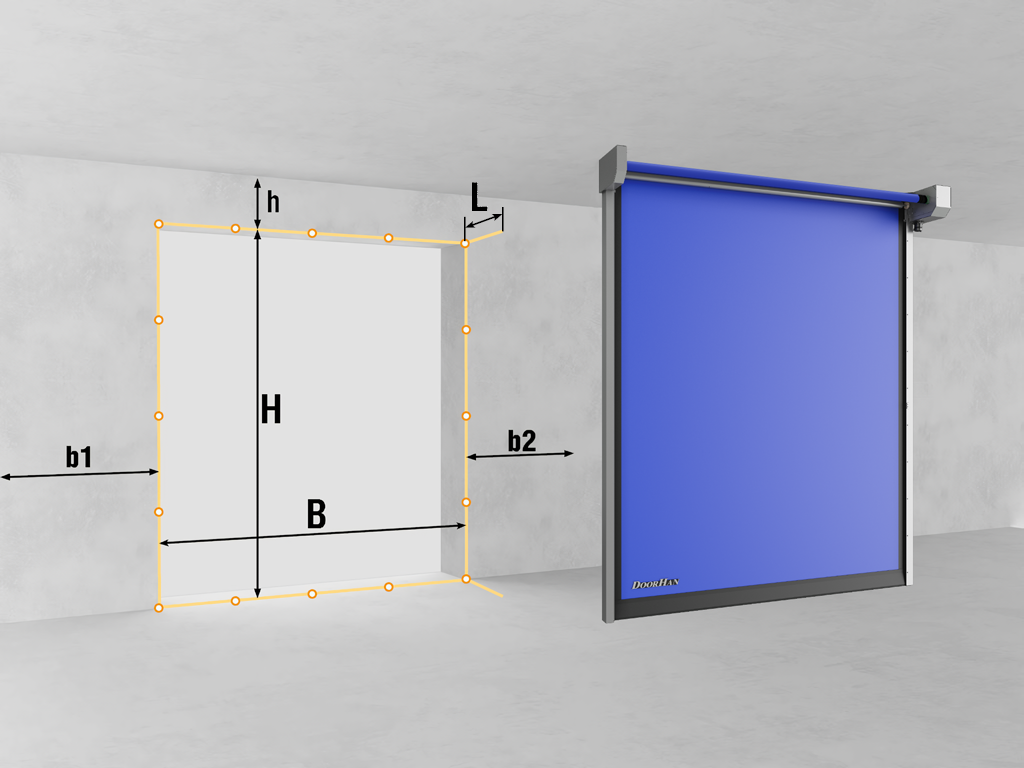

Бардык өлчөмдөр бөлмөнүн ичиндеги абалда жүргүзүлөт. Ар бир параметрди жок дегенде үч чекиттен өлчөө керек (чек араларында жана ортосунда).
B – проёмдун туурасы (сол четинен оң четине чейинки аралык).
H – проёмдун бийиктиги (полдон проёмдун жогору жагына чейинки аралык).
h – проёмдун үстүңкү боштугу (проёмдун жогору жагынан чатырга чейинки аралык).
b1/b2 – сол/оң тарабындагы кеңдик (проёмдун тиешелүү четинен тоскоолдукка чейинки аралык).
L – дарбазанын жогору бөлүгүнүн тереңдиги (дөнгөлөктөн тоскоолдукка чейинки аралык).
H жана B өлчөмдөрү өлчөнгөндө, жыйынтыктык өлчөм катары эң чоң мааниси алынышы керек, ал эми h, b1 жана b2 өлчөмдөрү өлчөнгөндө эң кичине мааниси эске алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

SPEEDROLL 2ST (PUSH-PULL) сериялуу ылдам рулон дарбазалар

PDF

DOORHAN SERVO башкаруу блогу

PDF

Жогорулатылган ылдамдыктагы рулон дарбазалардын сервис китеби

PDF

РА негизги радар сенсору

PDF

PRO радар сенсору

PDF

Жогорулатылган ылдамдыктагы дарбазаларга тастыктоо сертификаты

PDF

Жогорулатылган ылдамдыктагы рулон дарбазаларга паспорт

PDF

Башкаруу блокторуна тастыктоо сертификаты

PDF

SPEEDROLL 2ST (PUSH-PULL) сериялуу ылдам рулон дарбазалары

PDF

SPEEDROLL 2ST (PUSH-PULL) сериялуу ылдам рулон дарбазаларын орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан өндүрүлгөн ылдам рулон дарбазалардын иштөө кепилдиги сатып алуунун моментинен тартып чакан сатуучулар үчүн 1 жылга, дилердик заказдар үчүн 2 жылга берилет.

Жаңы буюмдар

«HSD1800» артикула. Радар кронштейни дарбазанын вал кутусунун үстүнө датчикти орнотуу үчүн арналган.

«147-3750» артикула. PA — өнөр жай дарбазаларын жана башка жабдууларды башкаруу үчүн универсалдуу радар. Радар корпусу алюминий кошулмасы менен жасалган. Эки диапазондук аныктоо мүмкүнчүлүгү бар. Мобилдик тиркеме аркылуу жөнгө салынат. Аныктоо бийиктиги — 2ден 6 метрге чейин (стандарт); 10 метр (X). Бурчун жөндөө — узун багытта 0дөн 90°ге чейин.

«147-3751» артикула. PRO BT — адамдарды жана транспорт каражаттарын таанып, өнөр жай дарбазаларын жана башка жабдууларды башкаруу үчүн колдонулуучу радар. Транспорт каражаттарын жана жөө жүргүнчүлөрдү айырмалап, узун жана туура багыттагы кыймылды аныктайт. Мобилдик тиркеме аркылуу жөнгө салынат. Аныктоо бийиктиги — 3төн 7 метрге чейин. Бурчун жөндөө — узун багытта 0дөн 180°ге чейин.

Дизайн

Каптоонун түстөрү

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүш түстүү)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (өкүлчө кызгылт-сары)

Комплектация

Базовая комплектация

Каптоону өзүн-өзү калыбына келтирүү механизми.

Кыймылдаткыч валы жана каптоону ороочу вал.

Багыттоочу устун (багыттоочу экструзияланган полиэтиленден жасалган).

Жылуулук изоляциялуу каптоо (дарбазалар терс температурада колдонулганда).

Темир боёлгон корпусундагы жыштык контроллери бар башкаруу блогу, өлчөмү 300 × 400 × 150 мм; коргоо классы – IP54.

Фотоэлементтер полдон 500 мм бийиктикке орнотулат.

Дополнительная комплектация

Артикул "DHRE-1". DHRE-1 – тышкы бир каналды кабылдагыч, 433 МГц радиожыштыкта сигнал кабылдоо үчүн колдонулат.

Артикул "AD-06". Кийим датчиги электр кыймылдаткычтарын автоматтык башкаруу үчүн колдонулат.

Артикул "HSD1800". Радар датчигин дарбазанын вал кутусунун үстүнө орнотуу үчүн кронштейн.

Артикул "DKH009". Жогорку ылдамдыктагы дарбазаларды башкаруу үчүн чоң баскыч.

Артикул "LAMP-PRO". Сигнал лампасы дарбазанын кыймылын билдирип, ачуу-жабуу цикли бою иштейт.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Ширина проема, мм

2 000–5 000 (чек арадан тышкары өлчөмдөр заказ боюнча)

Высота проема, мм

2 000–5 000 (чек арадан тышкары өлчөмдөр заказ боюнча)

Притолока, мм

570дөн баштап

Пристенки, мм

525/570дөн баштап (кыймылдаткычсыз жагы / кыймылдаткычтуу жагы)

Конструкция

Электр кыймылдаткычы
Кыймылдаткыч валы
Каптоону ороочу вал
4.Дарбазанын каптоосу (бир катмарлуу)
4.Дарбазанын каптоосу (жылуулук изоляциялуу)
Ачык терезе/панел (бир катмарлуу каптоо үчүн)
Каптоону жылдыруучу багыттоочу устун
Каптоонун ылдыйкы четтери
Фотоэлемент
Башкаруу блогу

Стандартные конструктивные решения

Кыймылдаткыч жаны жакта.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 000–5 000
H, мм Высота проема	2 000–5 000

Технические характеристики

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	140кө чейин	Дарбазалар үчүн 3 000 × 3 000 мм
Ветровая нагрузка, км/ч	120кө чейин	Дарбазалар үчүн 4 000 × 4 000 мм
Ветровая нагрузка, км/ч	100гө чейин	Дарбазалар үчүн 5 000 × 5 000 мм
Скорость открывания, м/с	2,5ке чейин
Скорость закрывания, м/с	2,5ке чейин
Диапазон рабочих температур, °С	-30…+50	Температура режими -16…-30 °С шарттарында иштетилгенде дарбаза конструкциясына тунук секциялар (терезе/панель) орнотулбайт жана «Коопсуздук профили» опциясын тандоо мүмкүн эмес. Коопсуздук профили -15° чейин орнотулушу мүмкүн. Устундарды жылытуу системасы 0°дөн -15°ге чейин опция катары орнотулат, -15°дөн -20°ге чейин базалык комплектацияга кирет. Кыймылдаткычты жылытуу -20°дөн -30°гө чейин (базалык комплектация).
Мощность, Вт	1 500
Класс защиты IP	IP54	Аягындагы абал энкодер менен көзөмөлдөнөт
Напряжение питания, В	220 В / 50 Гц	Бир фазалуу
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000

Условия эксплуатации продукции

Дарбазаларды кол менен ачуу жана жабуу үчүн валик колдонулат.

ПВХ капкактын багыттоочунун булганышына жол бербеңиз.

Дарбазаларды ачуу жана жабуу учурунда өтмөктө болууга жол берилбейт, бул жаракат алуудан сактайт.

Дарбазаларды ачуу жана жабуу учурунда өтмөктө чет заттар жок экендигине көзөмөл кылыңыз.

Упаковка

Упаковка в дерево	Характеристики упаковки
Состав	Көпүрчөктүү пленка, пенопласт, жыгач паллет, жыгач блоктор
Длина, мм	Дарбазанын түзүмдүк бөлүктөрүнүн узундугуна жараша өзгөрөт
Ширина, мм	Дарбазанын түзүмдүк бөлүктөрүнүн туурасына жараша өзгөрөт
Высота, мм	Дарбазанын түзүмдүк бөлүктөрүнүн бийиктигине жараша өзгөрөт

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Жогорку ылдамдыктагы дарбазаларды бетке монтаждоо.

Подготовка строительного объекта

Бардык өлчөмдөр бөлмөнүн ичиндеги абалда жүргүзүлөт. Ар бир параметрди жок дегенде үч чекиттен өлчөө керек (чек араларында жана ортосунда).
B – проёмдун туурасы (сол четинен оң четине чейинки аралык).
H – проёмдун бийиктиги (полдон проёмдун жогору жагына чейинки аралык).
h – проёмдун үстүңкү боштугу (проёмдун жогору жагынан чатырга чейинки аралык).
b1/b2 – сол/оң тарабындагы кеңдик (проёмдун тиешелүү четинен тоскоолдукка чейинки аралык).
L – дарбазанын жогору бөлүгүнүн тереңдиги (дөнгөлөктөн тоскоолдукка чейинки аралык).
H жана B өлчөмдөрү өлчөнгөндө, жыйынтыктык өлчөм катары эң чоң мааниси алынышы керек, ал эми h, b1 жана b2 өлчөмдөрү өлчөнгөндө эң кичине мааниси эске алынат.
