DoorHan алюминий системаларын сатып алуу — фасаддар, терезе-эишиктер жана зенит шамдары мыкты сапатта жана баада

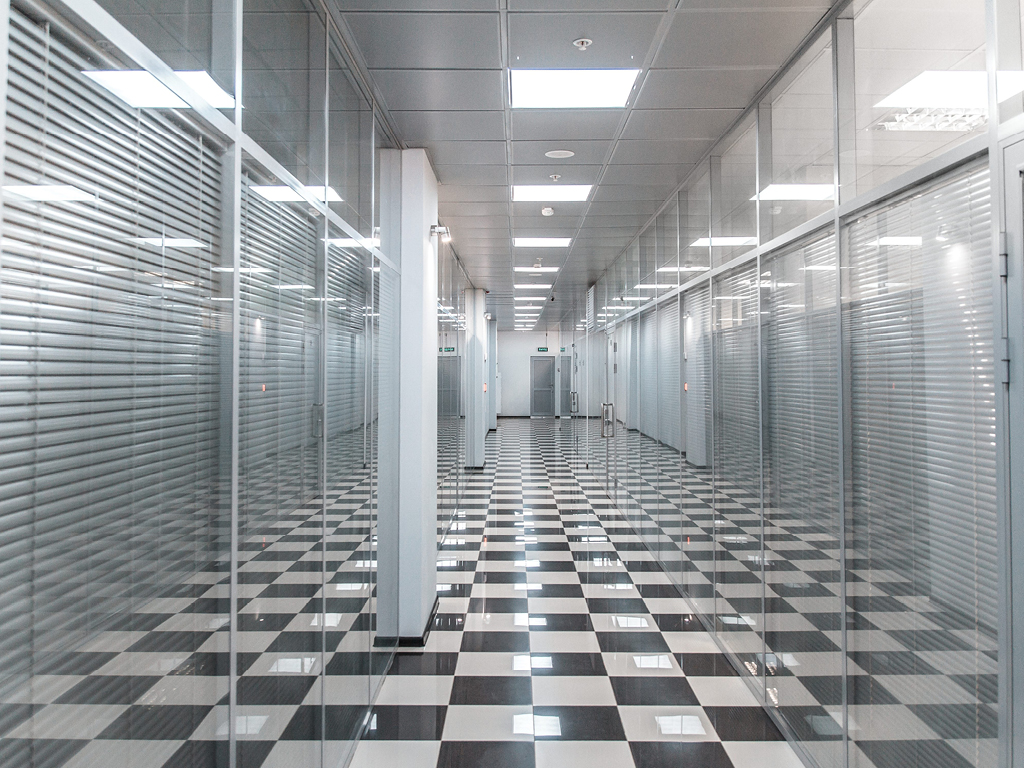

Бул бөлгүчтөр бөлмөлөрдүн ичинде орнотулат жана кеңселерде, ошондой эле бир аянттын ичинде жеке соода павильондорунда коридор-кабинет пландаштыруу түзүүгө кызмат кылат. Бөлгүчтөрдү курулуштун акыркы этабында, штукатурка-маляр иштерин колдонбостон орнотуу сунушталат, бул иштеп жаткан кеңседе монтаж жана кайра пландаштыруу жүргүзүүгө, ошондой эле кошумча электр жабдууларын өткөрүүгө мүмкүндүк берет.

Колдонуу чөйрөсү:

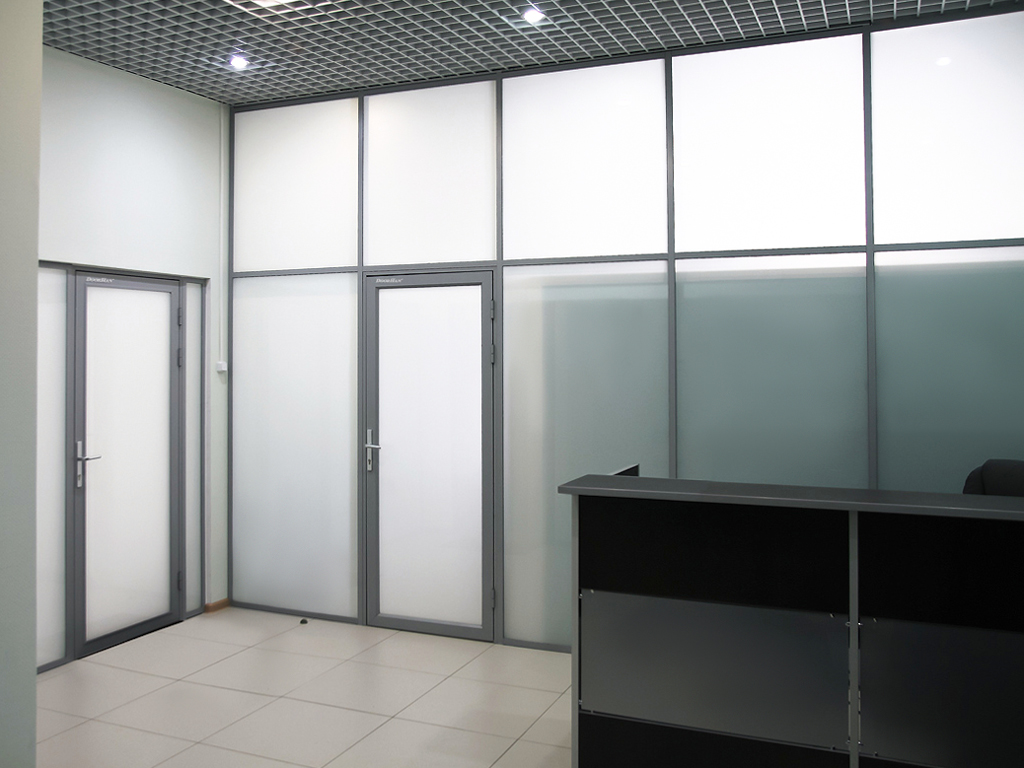

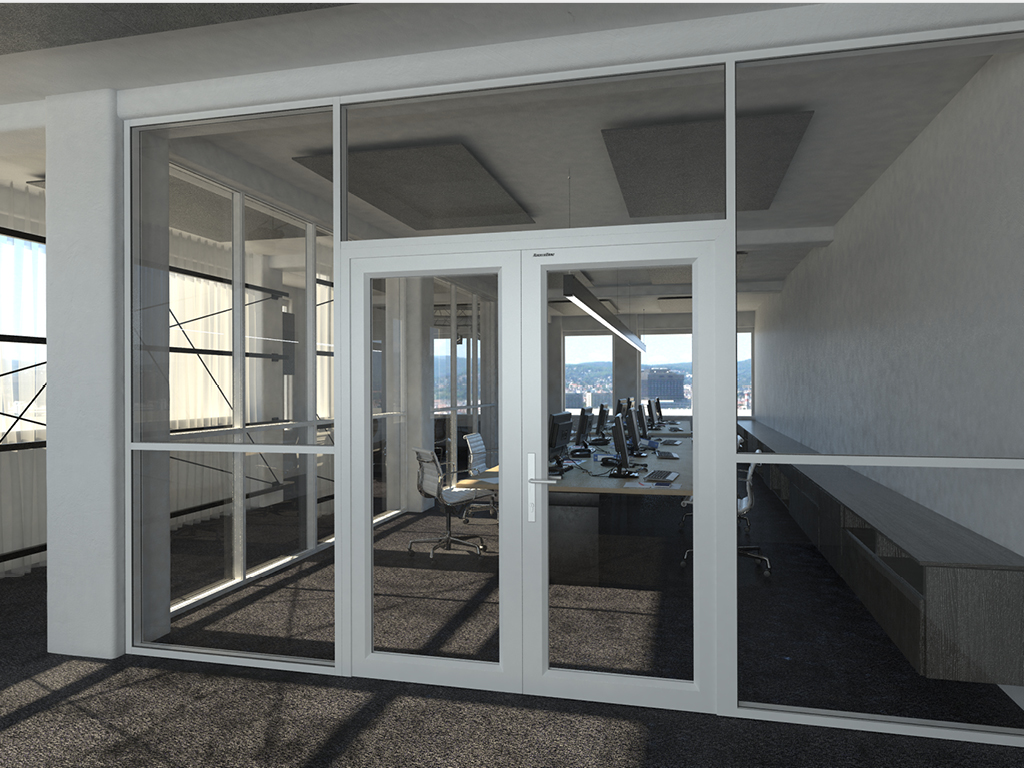

Бөлгүчтөрдү кеңсе бөлмөлөрүндө колдонуу

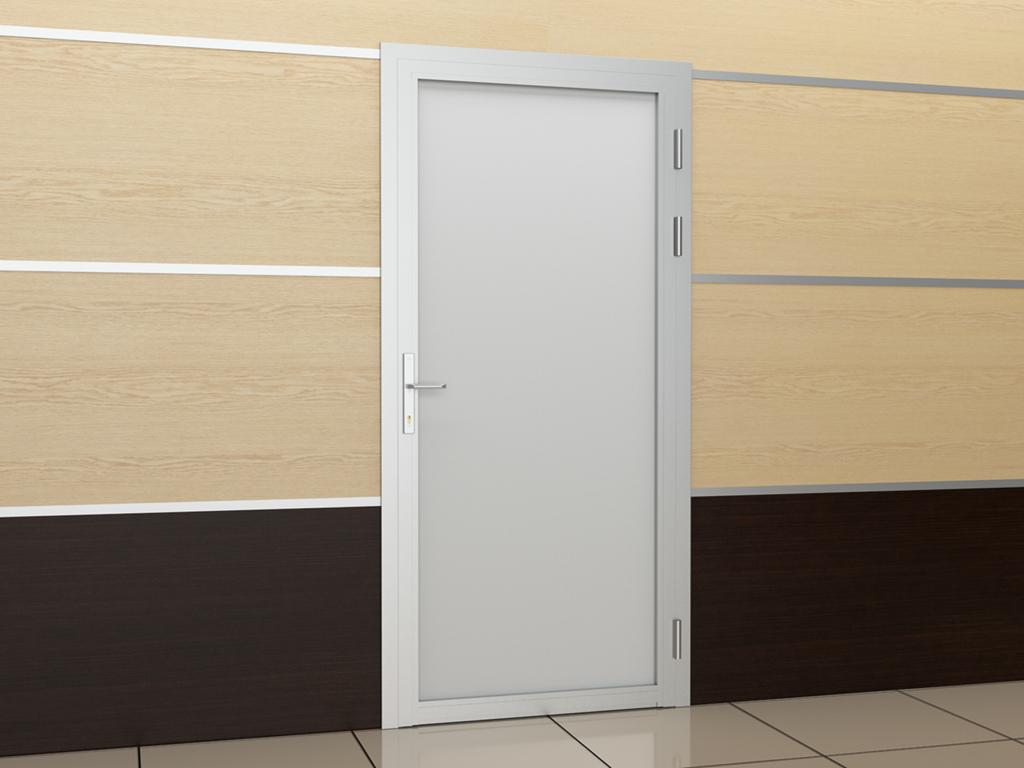

Телескопиялык рамкасы бар өз алдынча турган эшиктерди колдонуу

монтаж менен заказ берүү

Артыкчылыктар

Толтурууну бекитүүнүн универсалдуу системасы

Ар кандай калыңдыктагы толтурууну оңой бекитүүгө мүмкүнчүлүк берүүчү атайын фиксаторлор жупуна негизделген универсалдуу бекитүү системасы.

Жөнөкөй монтаж

Кронштейндерди орнотуу эң жөнөкөй ыкма менен жүргүзүлөт – профилдин ички камерасына киргизүү жолу менен.

Жогорку монтаж ылдамдыгы

Түймөчөлүү орнотмо элементтерди колдонуу монтаждын убактысын кескин кыскартат.

Бөлгүчтөрдүн аткарылышынын ар кандай варианттары

Бурулуучу түйүндөрдүн кеңири тандоосу бөлгүчтөрдүн аткарылыш варианттарын кескин кеңейтүүгө мүмкүндүк берет.

Толтурууну бекитүүнүн универсалдуу системасы

Жөнөкөй монтаж

Кронштейндерди орнотуу эң жөнөкөй ыкма менен жүргүзүлөт – профилдин ички камерасына киргизүү жолу менен.

Жогорку монтаж ылдамдыгы

Түймөчөлүү орнотмо элементтерди колдонуу монтаждын убактысын кескин кыскартат.

Бөлгүчтөрдүн аткарылышынын ар кандай варианттары

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

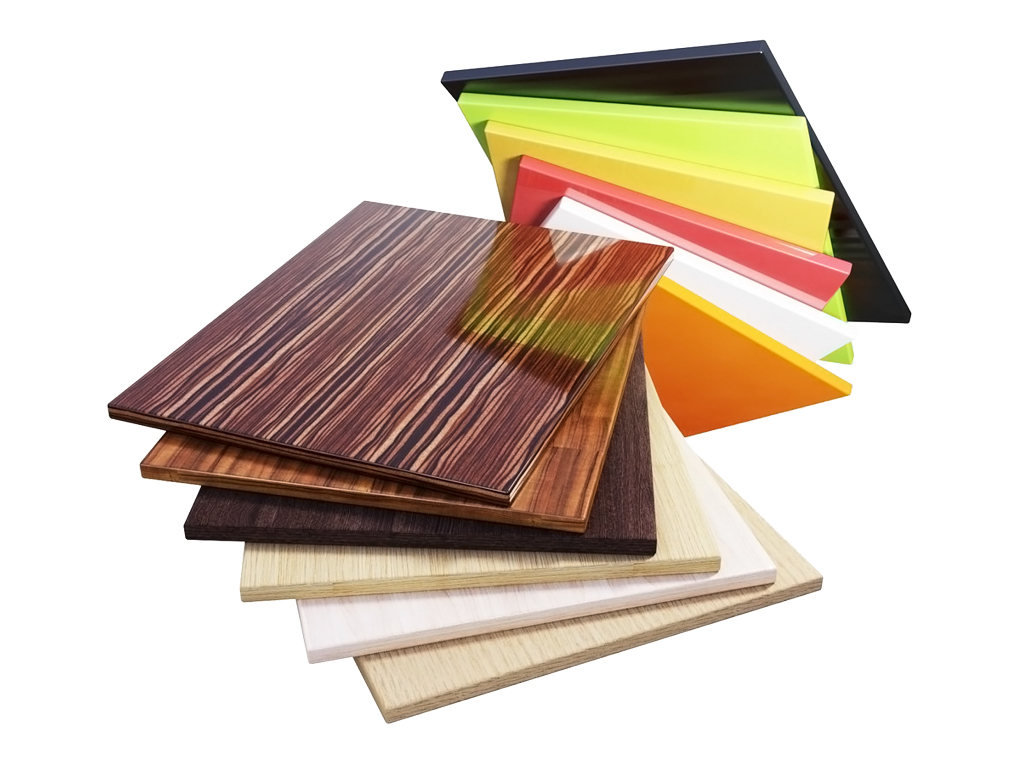

4дөн 12,5 ммге чейинки ар кандай калыңдыктагы толтуруу

RAL 9003 (ак)

RAL 9016 (ак)

RAL 9006 (жылмакай металл)

RAL 7004 (боз)

RAL 1014 (беж)

RAL 2004 (кызгылт сары)

RAL 3020 (кызыл)

RAL 3005 (бордо)

RAL 6018 (ачык жашыл)

RAL 6005 (жашыл)

RAL 7016 (антрацит)

RAL 5005 (көк)

RAL 8017 (күрөң)

RAL 9005 (кара)

RAL 8014 (күрөң)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

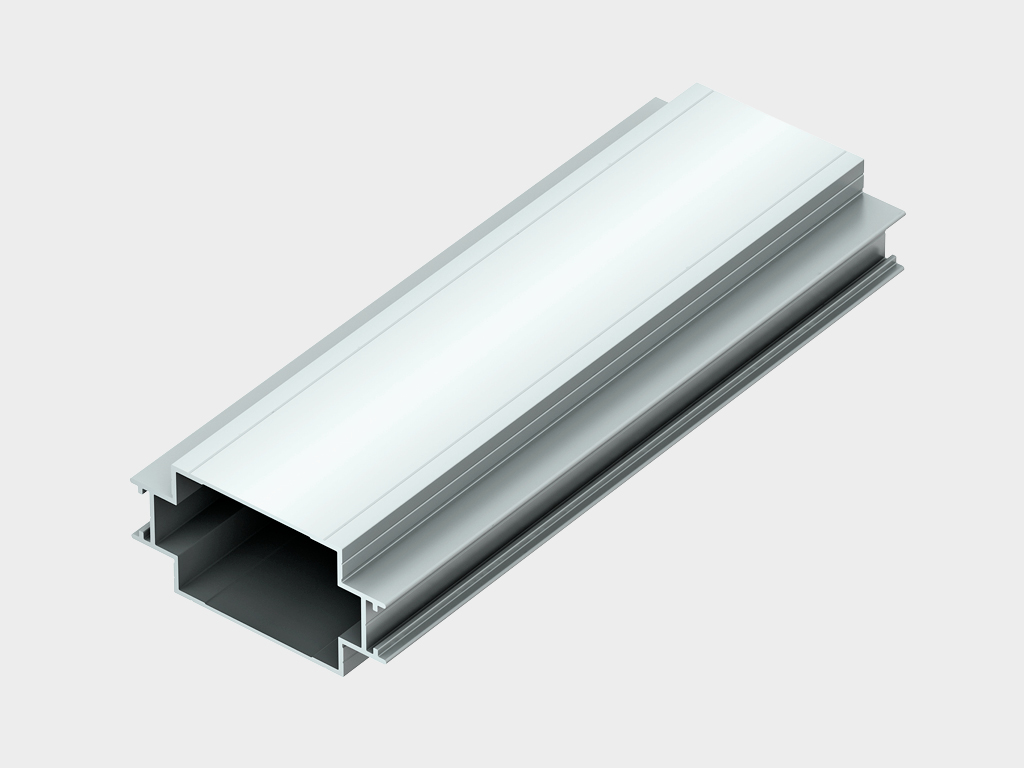

Стояк

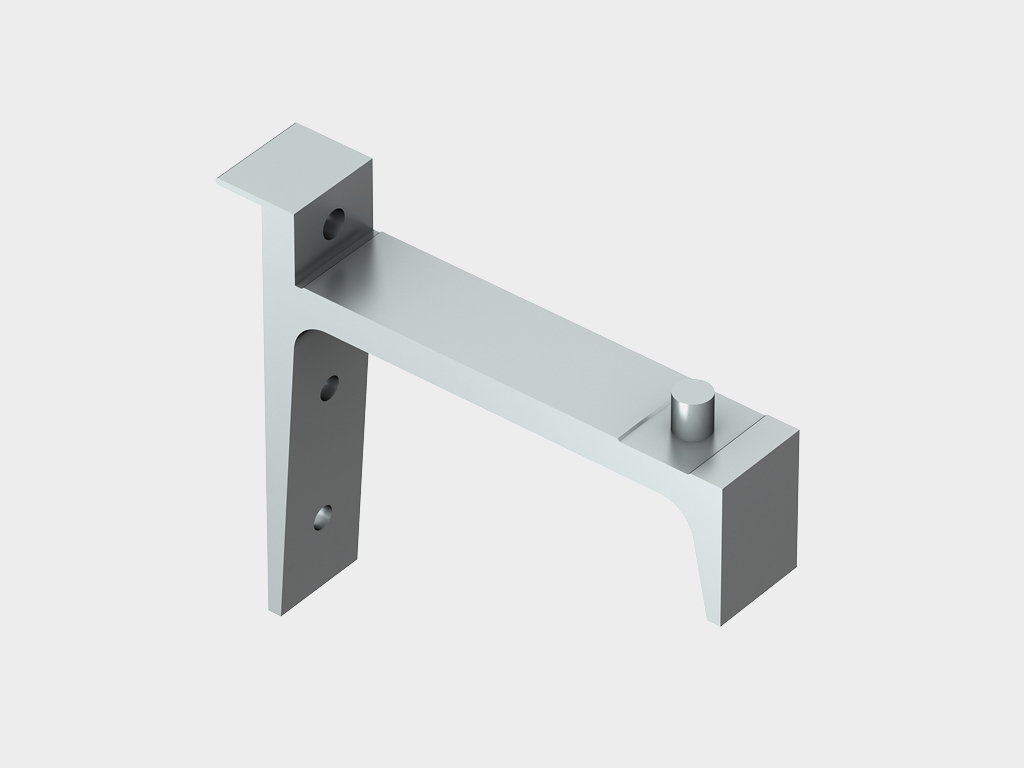

Кронштейн

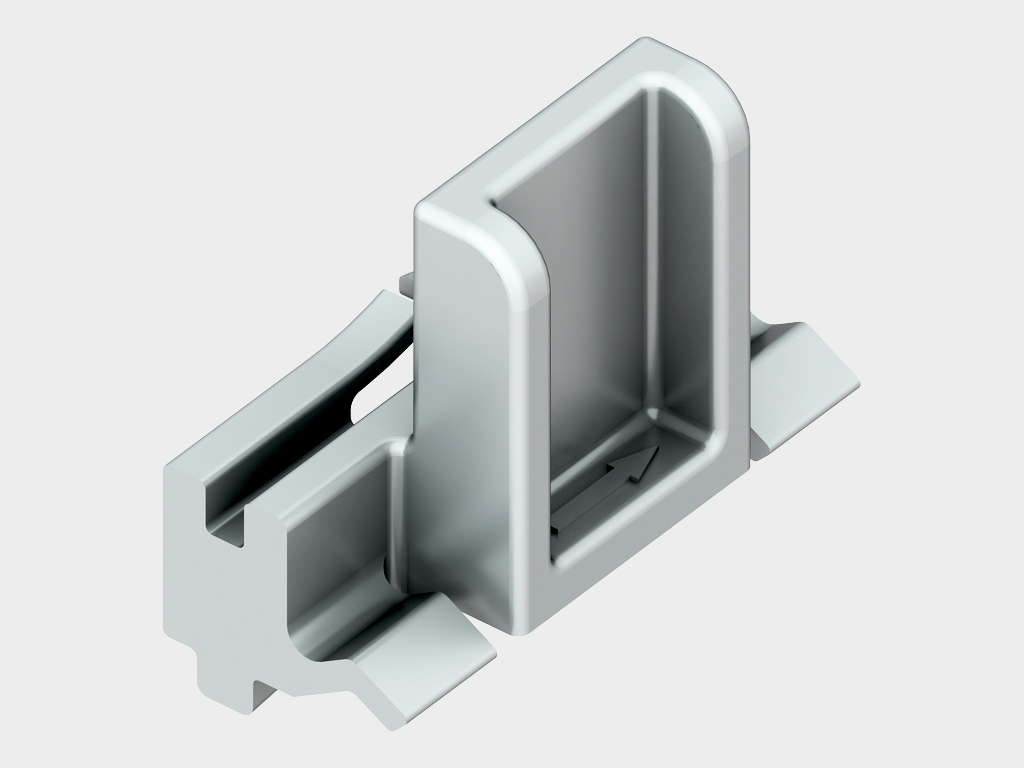

Толтурууну бекитүүчү фиксатор

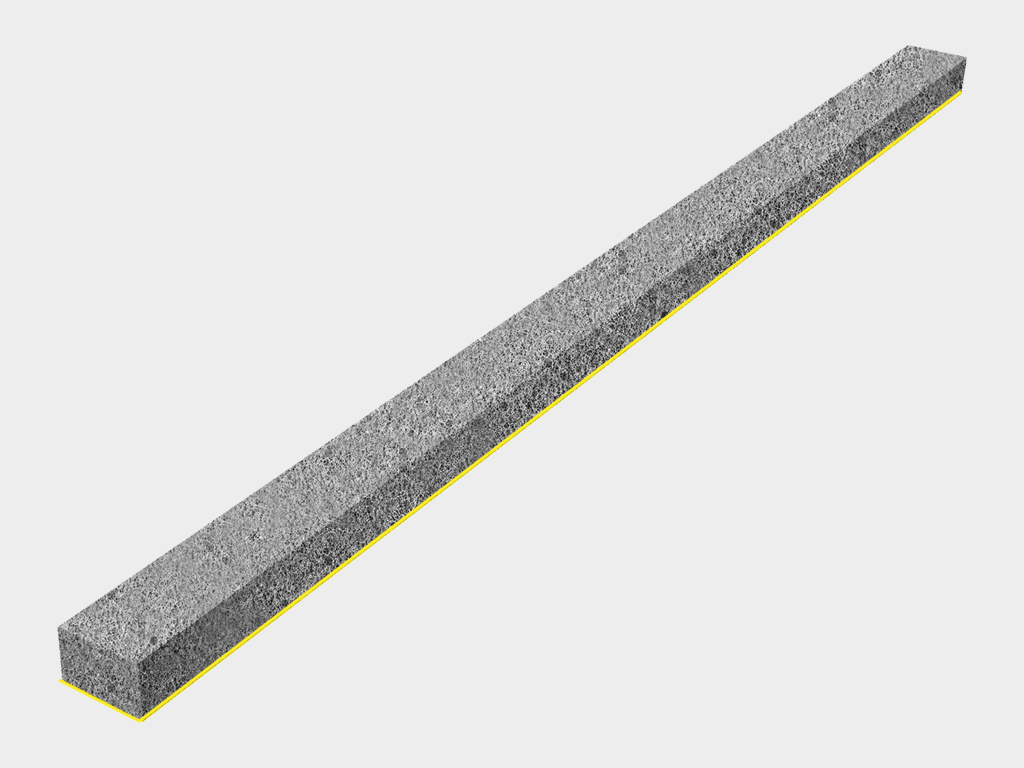

Уплотнитель

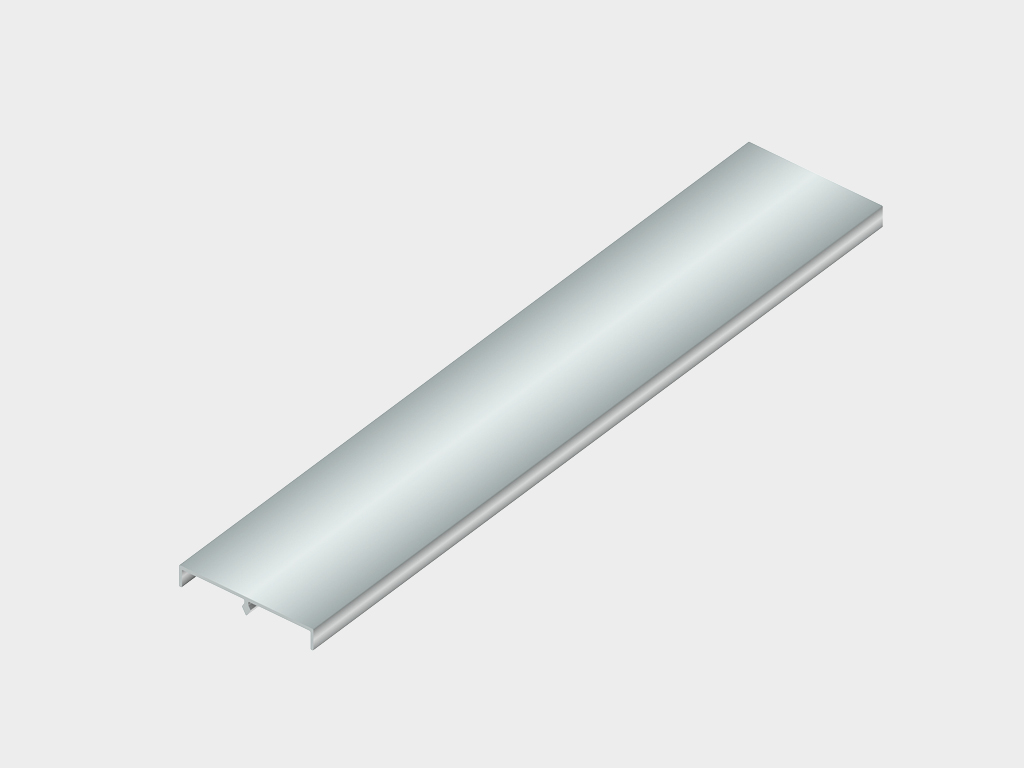

Декоративдүү капкак

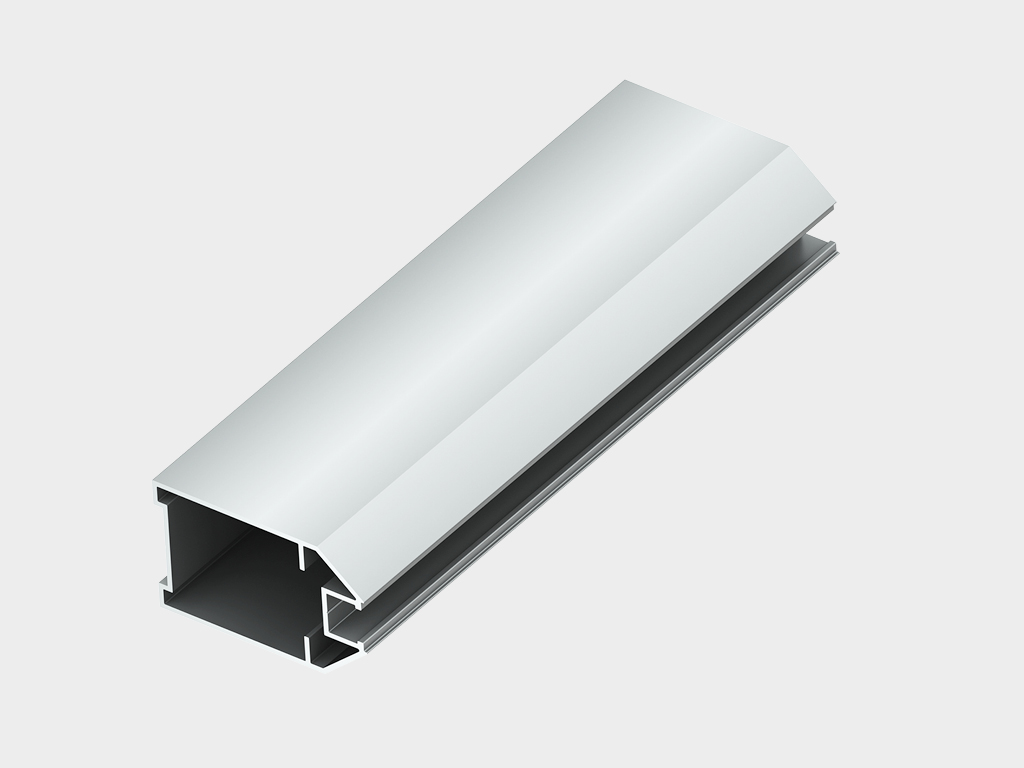

Эшиктин створкасы

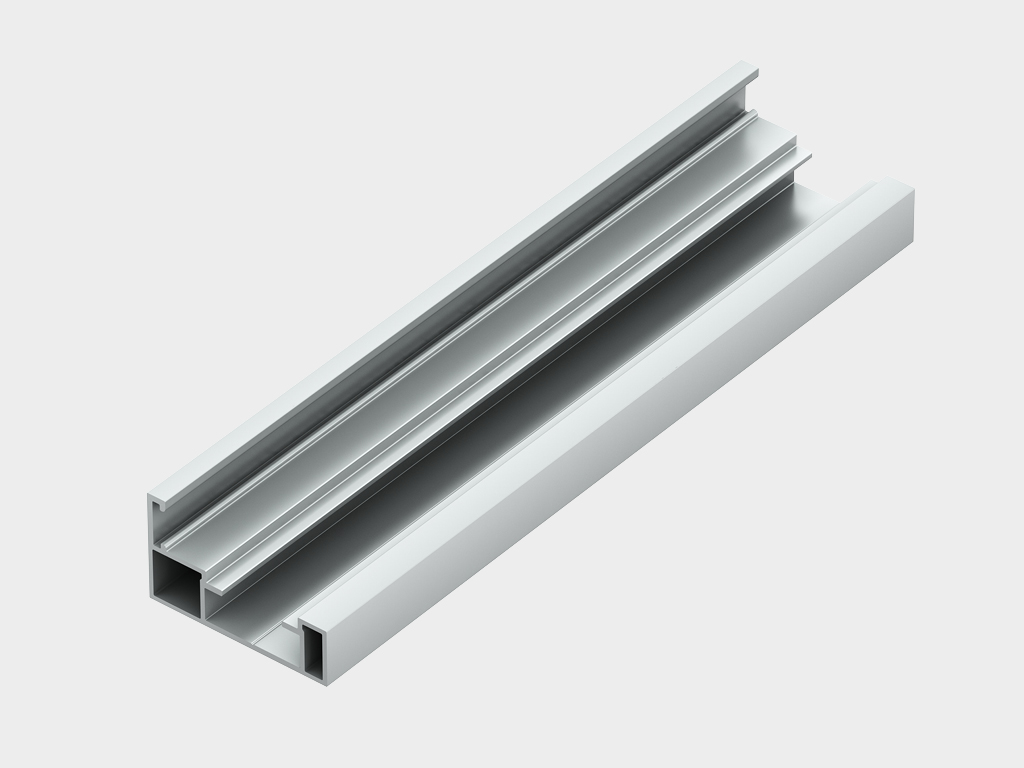

Эшиктин рамкасы

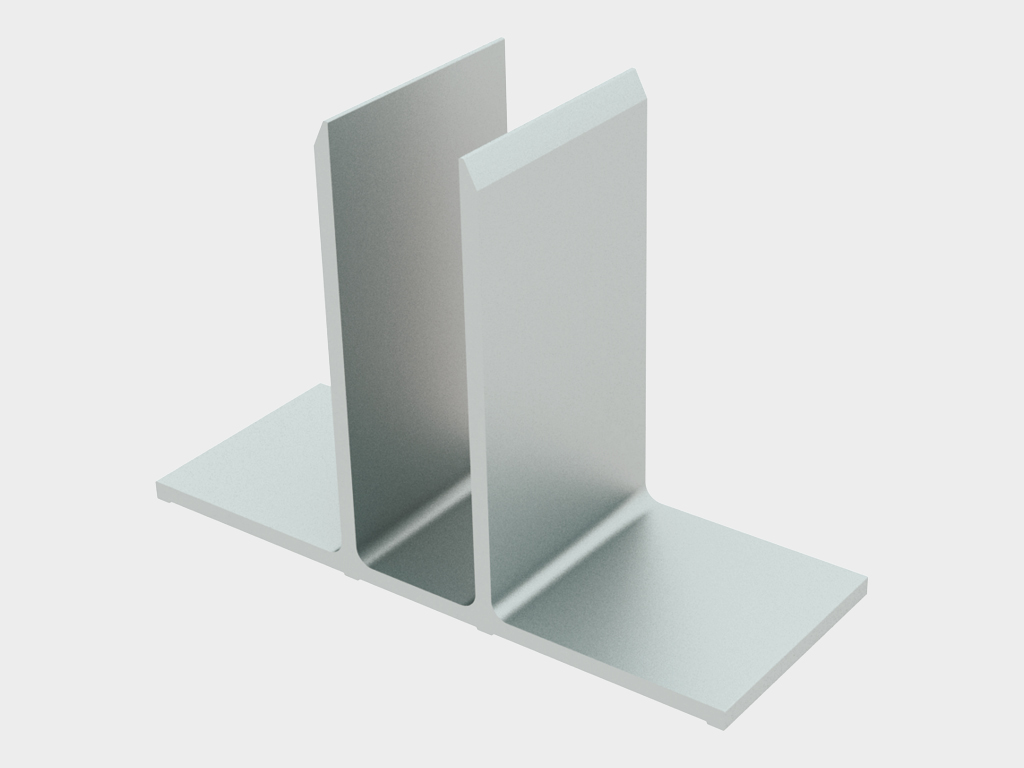

Стоякты полго/чатырга бекитүү үчүн кронштейн

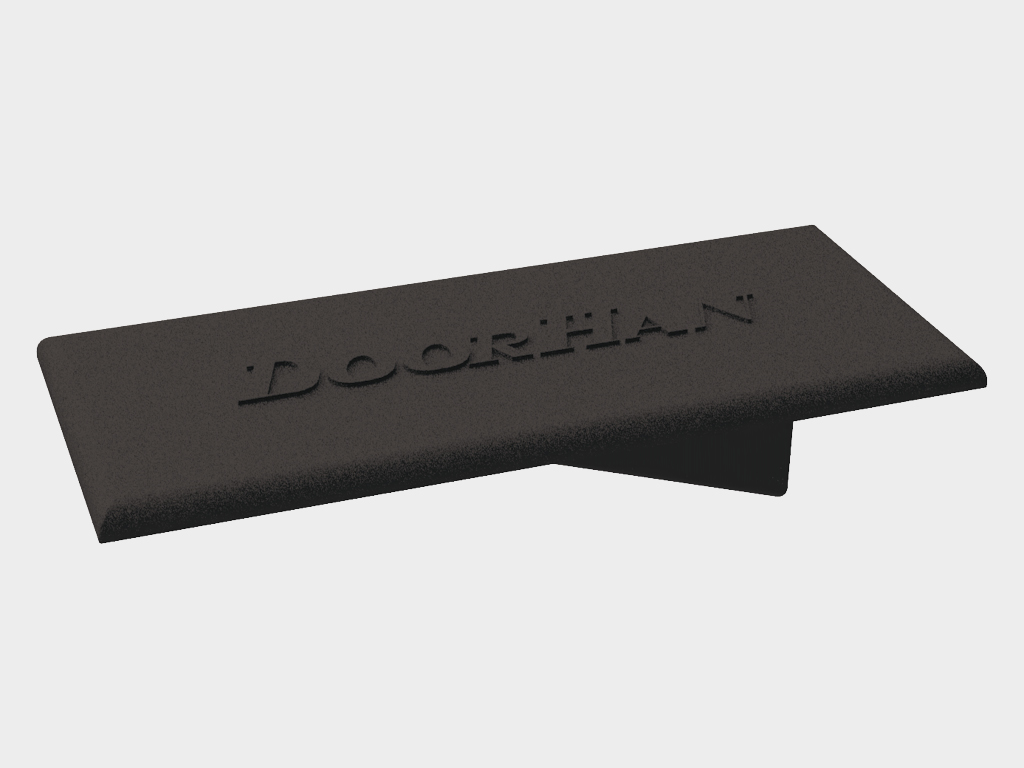

Профилдин уч капкагы

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

5 200 чейин

Ачылуу туурасы, мм

Кардардын аныктамасына жараша, чектөөлөр жок

Тирөөчтөрдүн ортосундагы аралык, мм

1 700 чейин

Кесилген жердин бийиктиги, мм

2 500 чейин

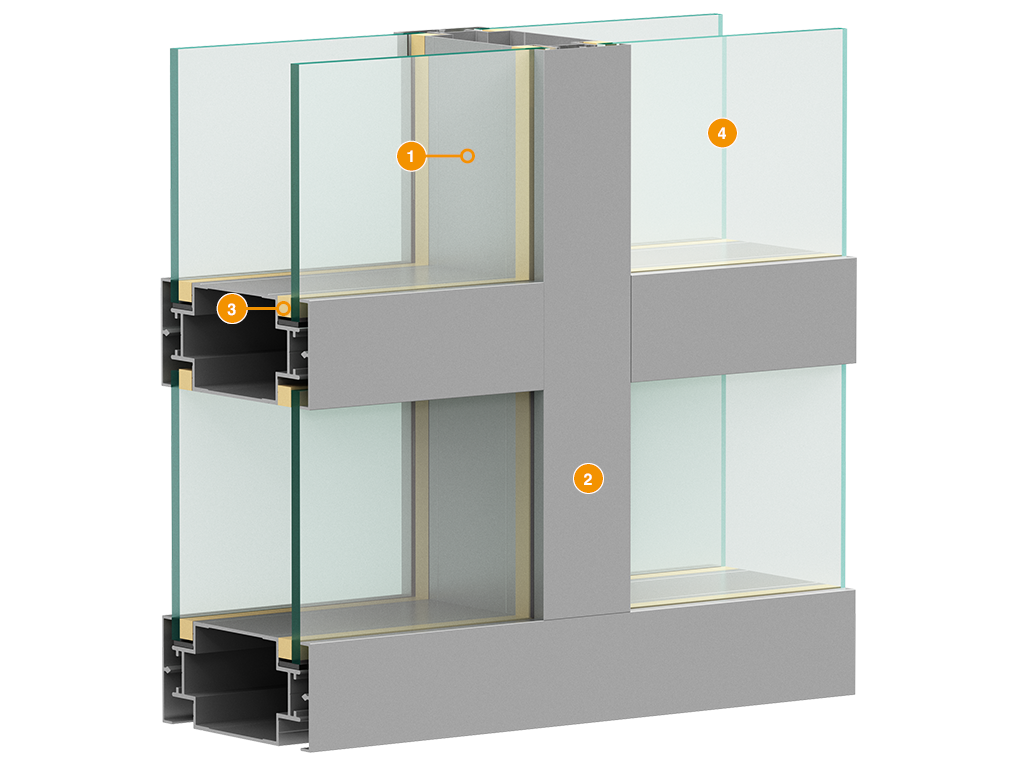

«Эки катарлуу витраж» стойкасы
Симметриялык капкагы
Клей негизиндеги уплотнитель
Толтуруусу

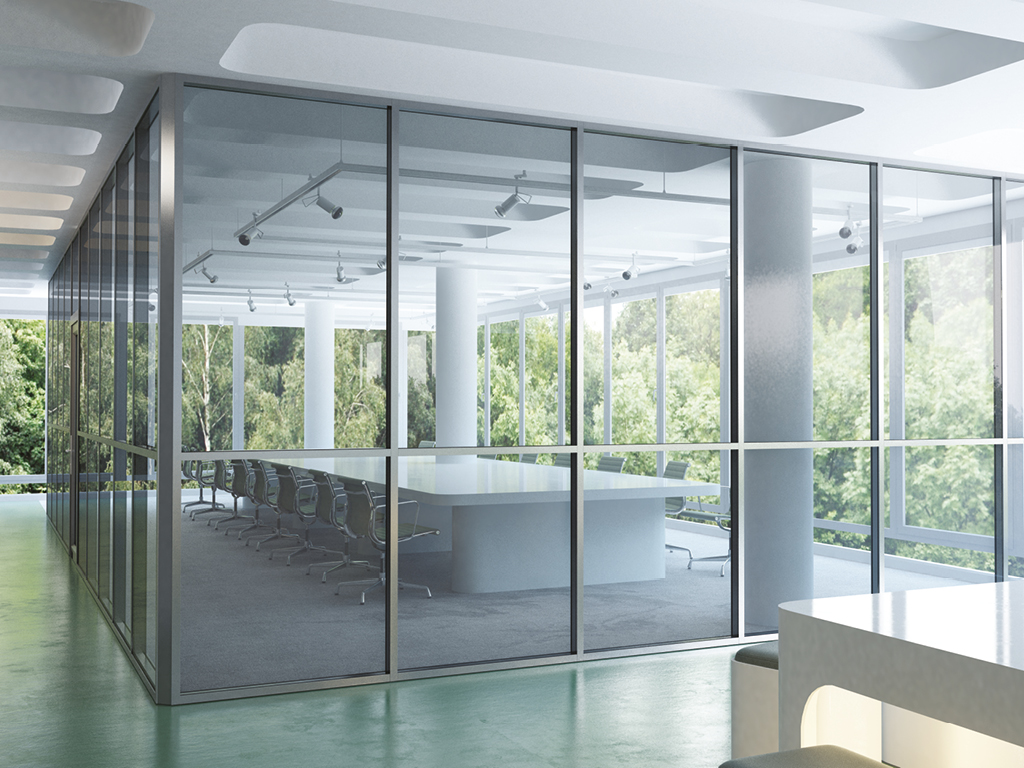

Интерьердик бөлгүч

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	5 200 чейин
B, мм тешиктин туурасы	Чектөөлөрсүз
H1, мм Бөлүмдүн бийиктиги	2 500 чейин
B1, мм стеллаждардын кадамы	1 700 чейин

Кеңсе эшиги

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 200 чейин
B, мм тешиктин туурасы	1 900 чейин

Параметр	Значение	Примечание
Глубина стоек и ригелей, мм	84 жана 90
Толщина профилей, мм	38
Максимальная высота, м	5,2
Звукоизоляция, дБ, класс (ГОСТ 31174)	36–40 дБ
Толщина заполнения, мм	4, 5, 6, 8, 10, 12,5	Бөлгүчтө
Толщина заполнения, мм	4, 5, 6, 8, 10	Бир катарлуу шыбырланган эшик
Толщина заполнения, мм	4, 5, 6	Эки катарлуу толтурулган эшик

Упаковка в картон	Характеристики упаковки
	Төмөн жагында пенопласт блоктору бар жыгач паллет. Профилдер гофрокартон барагы менен оролуп, ПП лента менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгактоо: профилдер көбүк плёнка менен оролуп, логотип менен басылган скотч менен бекитилет. Бир таңгак профилдин салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
	Таңгактоо: профилдер ПЭ-плёнка менен оролуп, бекитүү жана жыгач белдер менен тийишкен жерлерде гофрленген картон барактары колдонулат. Жыгач белдердеги жүктүн жалпы салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
	Таңгактоо: көбүк плёнкага оролгон профилдердин пачкалары пенопласт чектерден турган палетке жайгаштырылып, скотч менен бекитилет

Кошумча сүрөттөмө печать

Ички бөлмөлөрдөгү перголдор гана имараттын ичинде орнотулат. Эшиктер перголго же ачык тешикке орнотулушу мүмкүн, өзүнчө турган элемент катары.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Монтаждоо учурунда проёмдун же несущая конструкциянын даяр болушу зарыл, бул катуулукту камсыз кылуу үчүн маанилүү. Мисалы, бетон стояк, металл түтүк, бөлмөнүн дубалы ж.б. Чогултуу жана монтаждоо боюнча негизги сунуштар каталогдун «Чогултуу жана монтаждоо боюнча сунуштар» бөлүмүндө көрсөтүлгөн.

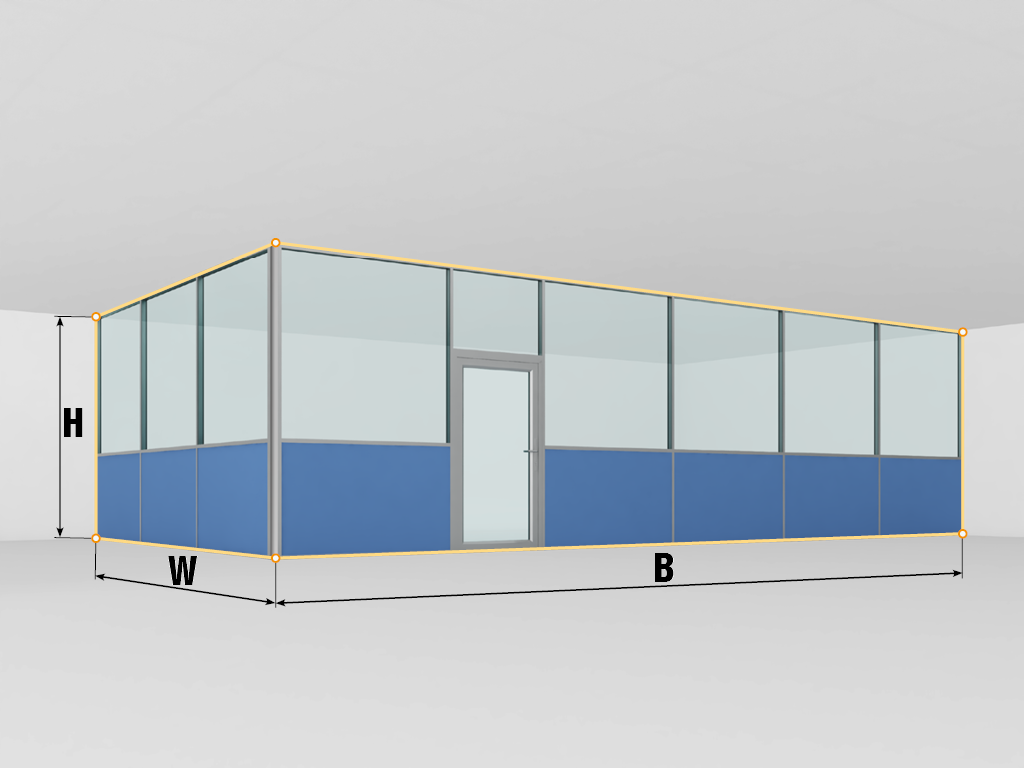

Проёмдун параметрлери: H – проёмдун бийиктиги (полдон проёмдун жогорку чекитине чейинки аралык); W – бөлгүчтүн узундугу бир жагынан; B – бөлгүчтүн узундугу экинчи жагынан. Проёмду туурасы жана бийиктиги боюнча өлчөө минимум эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
Конструкцияны сапаттуу монтаждоо жана анын келечектеги ишенимдүү иштөөсү үчүн бөлмө проёмун даярдоо зарыл. Проёмдун тазалыгына төмөнкү талаптар коюлат: Проём түз бурчтуу формада болушу керек. Обрамлениенин беттери тегиз жана жылмакай, штукатурка калдыксыз жана жарыктарсыз болушу зарыл. Полдун беттери тегиз, горизонталдуу, чыгып турган жерлер жана оюктар жок болушу керек. 1 мм/м чейин бузулууга уруксат берилет. Вертикалдык жана горизонталдык беттери тегиз, уруксат берилген бузулуу – 1 мм/м чейин. Эгерде проёмдор көрсөтүлгөн талаптардан айырмаланган болсо, өлчөмдөрдү алуу жана монтаж баштоодон мурун бул бузулууларды оңдоо зарыл. Притолока жана боковиналар бирдей планда болушу керек. Проёмдун обрамлениеси капиталдык конструкция, ширетилген түтүк, фасад профили же витраж формасында болушу мүмкүн.

Документация

Паспорттор жана сертификаттар

Чиймелер

Алюминий кошулмаларынын стандартка ылайык келүү сертификаты

PDF

Ички бөлмөлөр үчүн пергол системасынын каталогү

PDF

Ички бөлмөлөр үчүн пергол системасынын чертёждѳрү

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга система комплекттери үчүн жүктөө күнүнөн баштап 5 жылдык кепилдик берилет, эгерде эксплуатация шарттары сакталса.

Дизайн

Толтуруунун дизайны

4дөн 12,5 ммге чейинки ар кандай калыңдыктагы толтуруу

Стандарттык түстөр

RAL 9003 (ак)

RAL 9016 (ак)

RAL 9006 (жылмакай металл)

RAL 7004 (боз)

RAL 1014 (беж)

RAL 2004 (кызгылт сары)

RAL 3020 (кызыл)

RAL 3005 (бордо)

RAL 6018 (ачык жашыл)

RAL 6005 (жашыл)

RAL 7016 (антрацит)

RAL 5005 (көк)

RAL 8017 (күрөң)

RAL 9005 (кара)

RAL 8014 (күрөң)

Комплектация

Негизги конфигурация

Стояк

Кронштейн

Толтурууну бекитүүчү фиксатор

Уплотнитель

Декоративдүү капкак

Эшиктин створкасы

Эшиктин рамкасы

Кошумча жабдуулар

Стоякты полго/чатырга бекитүү үчүн кронштейн

Профилдин уч капкагы

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

5 200 чейин

Ачылуу туурасы, мм

Кардардын аныктамасына жараша, чектөөлөр жок

Тирөөчтөрдүн ортосундагы аралык, мм

1 700 чейин

Кесилген жердин бийиктиги, мм

2 500 чейин

Дизайн

«Эки катарлуу витраж» стойкасы
Симметриялык капкагы
Клей негизиндеги уплотнитель
Толтуруусу

Стандарттуу дизайн чечимдери

Интерьердик бөлгүч

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	5 200 чейин
B, мм тешиктин туурасы	Чектөөлөрсүз
H1, мм Бөлүмдүн бийиктиги	2 500 чейин
B1, мм стеллаждардын кадамы	1 700 чейин

Кеңсе эшиги

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 200 чейин
B, мм тешиктин туурасы	1 900 чейин

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Глубина стоек и ригелей, мм	84 жана 90
Толщина профилей, мм	38
Максимальная высота, м	5,2
Звукоизоляция, дБ, класс (ГОСТ 31174)	36–40 дБ
Толщина заполнения, мм	4, 5, 6, 8, 10, 12,5	Бөлгүчтө
Толщина заполнения, мм	4, 5, 6, 8, 10	Бир катарлуу шыбырланган эшик
Толщина заполнения, мм	4, 5, 6	Эки катарлуу толтурулган эшик

Пакет

Упаковка в картон	Характеристики упаковки
	Төмөн жагында пенопласт блоктору бар жыгач паллет. Профилдер гофрокартон барагы менен оролуп, ПП лента менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгактоо: профилдер көбүк плёнка менен оролуп, логотип менен басылган скотч менен бекитилет. Бир таңгак профилдин салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
	Таңгактоо: профилдер ПЭ-плёнка менен оролуп, бекитүү жана жыгач белдер менен тийишкен жерлерде гофрленген картон барактары колдонулат. Жыгач белдердеги жүктүн жалпы салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
	Таңгактоо: көбүк плёнкага оролгон профилдердин пачкалары пенопласт чектерден турган палетке жайгаштырылып, скотч менен бекитилет

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Проёмдун параметрлери: H – проёмдун бийиктиги (полдон проёмдун жогорку чекитине чейинки аралык); W – бөлгүчтүн узундугу бир жагынан; B – бөлгүчтүн узундугу экинчи жагынан. Проёмду туурасы жана бийиктиги боюнча өлчөө минимум эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
Конструкцияны сапаттуу монтаждоо жана анын келечектеги ишенимдүү иштөөсү үчүн бөлмө проёмун даярдоо зарыл. Проёмдун тазалыгына төмөнкү талаптар коюлат: Проём түз бурчтуу формада болушу керек. Обрамлениенин беттери тегиз жана жылмакай, штукатурка калдыксыз жана жарыктарсыз болушу зарыл. Полдун беттери тегиз, горизонталдуу, чыгып турган жерлер жана оюктар жок болушу керек. 1 мм/м чейин бузулууга уруксат берилет. Вертикалдык жана горизонталдык беттери тегиз, уруксат берилген бузулуу – 1 мм/м чейин. Эгерде проёмдор көрсөтүлгөн талаптардан айырмаланган болсо, өлчөмдөрдү алуу жана монтаж баштоодон мурун бул бузулууларды оңдоо зарыл. Притолока жана боковиналар бирдей планда болушу керек. Проёмдун обрамлениеси капиталдык конструкция, ширетилген түтүк, фасад профили же витраж формасында болушу мүмкүн.

Кепилдик милдеттенмелери

Документация

Паспорттор жана сертификаттар

Алюминий кошулмаларынын стандартка ылайык келүү сертификаты

PDF

Чиймелер

Ички бөлмөлөр үчүн пергол системасынын каталогү

PDF

Ички бөлмөлөр үчүн пергол системасынын чертёждѳрү

PDF

DWG
