DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Колдонулат терезе проемдорун күн нурунан жана жагымсыз аба ырайы шарттарынан коргоо үчүн. Аз шамал жүгү бар объекттерге орнотулат. Конструкцияларда кооз жана жеткиликтүү профиль колдонулат, анын жылуулукту сактоо жана үн изоляциялоо касиеттери жай ичинде жайлуу атмосфераны камсыз кылууга мүмкүндүк берет.

Зона применения:

Жеке турак жайлар жана батирлер

Коопсуздукту камсыз кылуу, жылуулук жана үн изоляциясын жакшыртуу, жайлуулукту жогорулатуу.

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөн витриналарын, кеңсе терезелери менен эшиктерин вандализмден жана уурулуктан коргоо.

монтаж менен заказ берүү

Артыкчылыктар

Энергияны үнөмдөөчү өзгөчөлүктөрү

Роллеттик профилдин ички толтуруучусунун (көбүк) жылуулук өткөрүмдүүлүк коэффициентинин төмөндүгү имараттын ичинде жайлуулукту натыйжалуу сактоого шарт түзөт, аны шамалдан, үшүктөн же ысыктан коргойт.

Ламелдердин туруктуу каптамасы

Полотно профилдери жана башка роллеттик компоненттер (направляющийлар жана коробдор) заманбап порошок каптоо технологиясы менен боёлот, бул аларга узак убакыт бою эстетикалык көрүнүштү жана агышка туруктуулукту камсыздайт.

Дизайн чечимдеринин ар түрдүүлүгү

Роллеттик профилдердин түс гаммасындагы кеңири тандоо, ошондой эле ар түрдүү түстөгү ламелдерден полотно чогултуу мүмкүнчүлүгү ар кандай архитектуралык стилге ылайыктуу конструкцияны тандоого мүмкүндүк берет.

Жогорку бекем конструкция

Жогорку бекемдикке ээ направляющий профилдин калыңдатылган дубалы (классикалык роллет моделдерине салыштырмалуу 2,5 эсе калың) өзгөчө кырдаалдарда да полотнонун ырааттуу иштешин камсыздайт.

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Рольставнаны колдонууда ыңгайлуулукту жогорулатуу үчүн өндүрүүчү автоматтык жетекчи (опция катары), ошондой эле бир нече түрдөгү механикалык башкаруу ыкмаларын сунуштайт: воротковый жетекчи, пружинно-инерциялык механизм, ошондой эле лента, жип же трос менен башкаруучу системалар.

Энергияны үнөмдөөчү өзгөчөлүктөрү

Ламелдердин туруктуу каптамасы

Дизайн чечимдеринин ар түрдүүлүгү

Жогорку бекем конструкция

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Дизайн

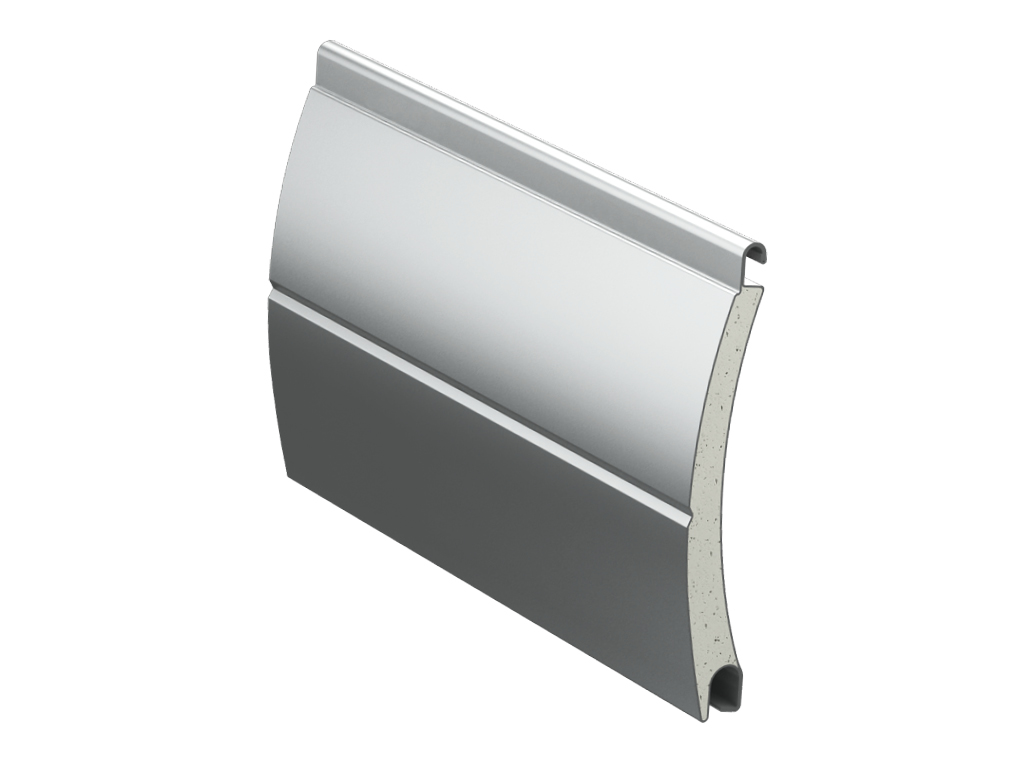

Терезе үчүн рольставналарга арналган пенамен толтурулган профилдер

Негизги түстөр

RH41N

RH45N

Ак

Күрөң

Боз

Беж

Жашыл

Көк

Бургундия

Күмүштү

Антрацит муар

Golden Oak

Dark Oak

Комплектация

Базовая комплектация

Дополнительная комплектация

Толукталган короб. Бул капталкы капкактары, вал жана капсулалары бар жыйналган коргоочу короб, башкаруу механизми — кол менен же автоматтык түрдө иштейт.

Толукталган полотнолор. Полотно пенопласт менен толтурулган профилден жасалган, капталкы кулпулары профилдин ачылып кетишин алдын алат.

Аяктагы профиль жана герметик. Аяктагы профилге кулпулоо механизмдерин орнотуу мүмкүнчүлүгү бар.

Жөндөөлөр комплекттери жана герметик менен. Стандарттуу жана бекемделген жөндөөлөрдүн кеңири тандоосу ар кандай өлчөмдөгү проемдорго орнотулган роллет системаларына ылайыктуу профилдерди тандап алууга мүмкүндүк берет, ошондой эле шамал жүккө жана уурдоо коргоо талаптарына жооп берет.

Кол менен же автоматтык башкаруу.

Короб комплектациясы менен.

Эки позициялуу баскычтуу өчүргүч SWB — кыймылдын эки тарапты башкаруу үчүн.

Ачкыч-баскыч SWM — ачкычты буруунун жардамы менен электроприводду башкаруу блогуна команда берүү үчүн.

CV01 башкаруу блогу — бир роллетти же роллеттер тобун дистанциядан башкарууга мүмкүнчүлүк берүүчү.

SMARTROLL башкаруу блогу — DoorHan пульттары аркылуу вал ичинде орнотулган электроприводдорду дистанциядан башкаруу үчүн.

ROLL1/ROLL2 блогу — DoorHan пульттары аркылуу вал ичинде орнотулган электроприводдорду дистанциядан башкаруу үчүн.

GC2/GC4 топтук башкаруу блогу — GC2 бир өчүргүчтөн эки приводду башкарууга, GC4 төрт приводду башкарууга ылайыкталган.

Сырттагы радиокабылдагыч DHRE-1 — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикаларын башкаруу үчүн.

WI-FI модулу — электроприводдорду зымсыз башкаруу (башкаруу сигналынын чыгышы, NO).

GSM модулу — мобилдик телефон аркылуу сигнал кабыл алып, электроприводду иштетүү үчүн башкаруу командасын берүү.

T5 пульту — беш роллетти башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзүлүштү дистанциядан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзүлүштү дистанциядан башкаруу үчүн.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл берүүчү жана кабылдагычтан турат.

Техникалык мүнөздөмөлөр

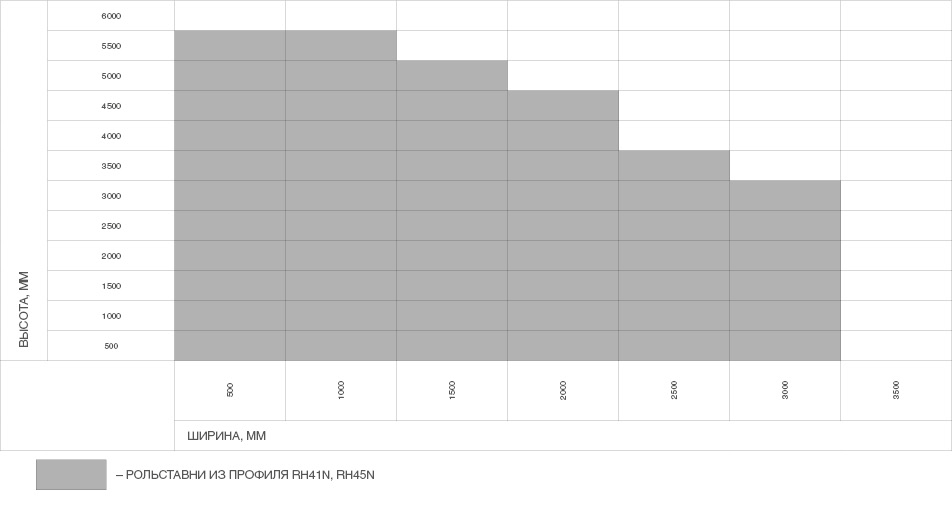

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 500

Ширина проема, мм

400–3 050

Максимальная площадь полотна, м²

Притолока, мм

125тен баштап (сырттан монтаждоо)

Пристенки, мм

53төн баштап (сырттан монтаждоо)

Чет жаап RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
Подшипник колдоочу BS100
Жол көрсөтүүчү RU45
Подшипник BR28
Универсалдык капсула KP40, KP60, KPU60
Сегиз бурчтуу вал RV40, RV60, RV60-1
Ригелдүү шакек RD40, RD60
Коргоочу короб RB125, RB137, RB150, RB165, RB180, RB205, RB230, RB250
Автоматтык кулпу RM1
Ички валдагы электродвигатель
Привод бекитүүчү табакча BU100K
Жол көрсөтүүчү профиль RG52M, RG53MS, RG62BS
Заглушка PB14
Чет кулпу SL41N, SL45M, SLA45
Акыркы профиль RA45EN, RA45KN
Профиль (төртүнчү) RH41N, RH45N
Ключтуу өчүргүч SWM, SWK
Баскычтуу өчүргүч SWB, SWH

Кол менен башкаруучу ленталуу, аркандуу же корддуу приводдуу рольставналар. Колдонууга жеңил ленталуу инерциялык привод роллеттин полотносу 15 кг чейин болгон системаларга орнотулат. Роллеттин полотнусу лентанын тартылышы аркылуу көтөрүлүп, түшүрүлөт. Аркандуу привод полотнонун массасы 20 кг чейин болгон рольставналарга орнотулат жана башкаруу аркан калыптоочу туткасын айлантуу аркылуу жүргүзүлөт. Корддуу привод болсо, 40 кг чейин полотнолорду көтөрүү үчүн бекем болот арканды колдонуп, иштеши аркандуу приводго окшош.

Кол менен башкаруучу валдуу (воротковой) приводдуу рольставналар. Валдуу привод роллеттин полотносунун массасы 30 кг чейин болгон системаларды көтөрүүгө мүмкүндүк берет. Валды саат жебесинин багыты боюнча айлантуу полотнуну көтөрсө, каршы багытта айлантуу — түшүрөт.

Пружина-инерция механизмдүү рольставналар. Бул механизм полотносунун массасы 60 кг чейин болгон роллеттерге колдонулат. Рольставналарды кол менен оңой көтөрүүгө болот, ал эми төшөмөлөр өзүнүн салмагына жараша тез түшөт, анткени полотнонун салмагы валга орнотулган торсиондук пружина менен тең салмакталат.

Параметр	Значение	Примечание
	RH41N
Материал	Алюминий, пена
Вес профиля, кг/(п/м)	0,077
Вес профиля, кг/м²	1,85
Количество ламелей на 1 м высоты полотна, шт.	24
Максимальная ширина полотна, м	3,05
Максимальная площадь полотна, м²	7
	RH45N
Материал	Алюминий, пена
Вес профиля, кг/(п/м)	0,086
Вес профиля, кг/м²	1,9
Количество ламелей на 1 м высоты полотна, шт.	22
Максимальная ширина полотна, м	3,05
Максимальная площадь полотна, м²	7

Туура орнотулган жана туура колдонулган ролставналар ишенимдүүлүктү жана узак кызмат мөөнөтүн камсыздайт. Ролставнаңыздын кызмат мөөнөтүн узартуу үчүн төмөнкү нускамаларды сактаңыз:

1. Ролставналар жана рольворотторду орнотуу DoorHan концернинин окуудан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү керек..

2. Орнотуу иштери роллеттерди орнотуу нускамасына жана DoorHan концернинин техникалык документтерине так ылайык жасалышы шарт.

3. Ролставналар жумшак жана тынымсыз ачылышы керек, сыкшыксыз жана тепкичсиз.

4. Конструкцияларды көтөрүү жана түшүрүү үчүн атайын иштелип чыккан башкаруу механизмдерин гана колдонуу керек.

5. Ролставналарды ачууда 100 Н дан ашык күч колдонбоңуз.

6. Полотнону бөлүкчө көтөрүү же түшүрүү сунушталбайт, өзгөчө чоң конструкциялар үчүн (3 000 × 2 000 мм ашкан).

7. Механикалык кулпусу же тыгычы бар конструкцияларда кулпу жабык кезде полотнону көтөрүүгө тыюу салынат.

8. Кардандык привод колдонулганда, воротокту 45° бурчта кармоо керек. EN 12453 же 12604 стандарттарына ылайык, кол менен колдонууга уруксат берилген күч 390 Н. Чоң ролставналарда авариялык кол привод (петля, кардан) жөн гана жабуу үчүн ылайыктуу.

9. Автоматтык приводду колдонууда приводдун кошулган нускамасын сактаңыз.

10. Балдарды ролставналарды башкаруучу жабдууларга (баскычтарга, пульттарга) жакындатпаңыз.

11. Ачуу же жабуу учурунда адамдар жана жаныбарлар ролставна аймагында болбошу керек.

12. Конструкция иштеп жатканда анын астында болууга катуу тыюу салынат, себеби жаракат алуу коркунучу бар.

13. Ролставналарга сокку урбоо жана алардын эркин ачылышы менен жабылышына тоскоол болбоо керек.

14. Полотно ролставна проемунда жылып жатканда чет жактан кандайдыр бир буюмдар болбошу керек, анткени ал конструкциянын бузулушуна себеп болушу мүмкүн.

15. Кошумча жабдууларды же аксессуарларды өз алдынча орнотуу, ал тургай ролставналардын бир бөлүгүн алмаштыруу же жөндөө үчүн өндүрүүчүнүн кеңешин алуу зарыл (кеңеш алуунун шарты — так жана документтештирилген көйгөөнү билдирүү).

16. Кышында ролставналардын же рольвороттордун бөлүктөрү муздап калса, полотнону көтөрүү же түшүрүүдөн мурда, музду толугу менен чыгаруу үчүн конструкциянын контурун жеңил уруп, ылдыйкы планканын подоконник же пол менен кошулушуна өзгөчө көңүл буруңуз.

17. Ролставналарга техникалык тейлөө жылына кеминде бир жолу жүргүзүлүшү керек.

18. Ролставналарды тиешелүү максатта колдонбоо же өндүрүүчүнүн сунуштаган өлчөмүнөн чоңураак конструкциялар колдонулса, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчилик албайт.

19. Ролставналардын же рольвороттордун диагностикасы жана оңдоп-түзөө иштери квалификациялуу адистер тарабынан гана жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Ролставналардын таңгактоосу аба көпүрчөктүү пленка жана беш катмарлуу ак картондон турат; полотно жана короб көпүрчөктүү пленкага оролуп, андан соң картон менен курчалат жана короб түзүлөт; картон таңгактын үстү эки катмарлуу стрейч-пленка менен капталып, компаниянын логотиби басылган скотч менен бекитилет.
Ширина, мм	137–250
Высота, мм	137–250
Длина, мм	500–6 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана өтүүчү проемдорго, ошондой эле жогорку шамал жүктөмү бар аймактарда рольвороттор RH77 жана RHE84 сериясына кирген профилдерден гана орнотулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Накладной монтаж. Накладной монтаж эң көп кездешет жана анын аткарылышы үчүн куту үчүн ниша даярдоого байланыштуу татаал даярдык талап кылынбайт. Накладной монтаж түрүндө рольставналар же рольвороттор роликтүү кездеме кутунун үстүнө орнотулат, ал эми жетекчи профилдер проёмдун эки жагына жайгаштырылат. Мындай жабык рольставналар проёмду толугу менен жаап, дубалдын бетине дээрлик бирдей деңгээлде жайгашат.

Ичке (встроенный) монтаж, куту сыртка. Ичке монтаж рольставналардын бардык элементтерин терезе же эшик проёмунун нишасында жайгаштырууга мүмкүндүк берет. Куту ичке орнотулганда, эшиктер жана терезелер кутунун орнотулушуна карама-каршы багытта ачылышы керек.

Ичке монтаж, куту ичке. Конструкция проёмго куту менен ичке тарапка орнотулат, анткени роллеттин полотносу проёмдун деңгээлинде жайгашат.

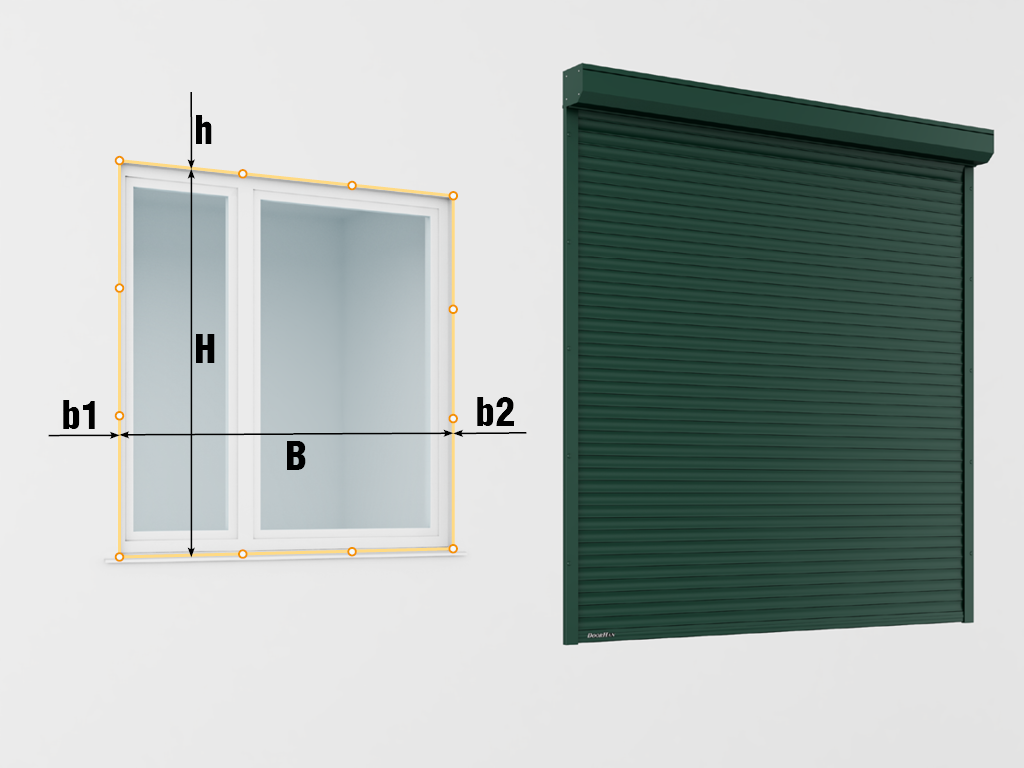

Накладной монтаж үчүн өлчөмдөрдүн параметрлери: H — ачкычтын бийиктиги (максимум), мм; B — ачкычтын туурасы (максимум), мм; h — үстүнкү бөлүгүнүн бийиктиги (минимум), мм; b1 жана b2 — оң жана сол тараптагы жээгинин аралыктары (минимум), мм. Встроенный монтаж үчүн өлчөмдөрдүн параметрлери: H — ачкычтын бийиктиги (минимум), мм; B — ачкычтын туурасы (минимум), мм. Өлчөм алуу үчүн рулетка, курулуш деңгээли же электрондук өлчөөчү аспаптар колдонулушу зарыл. Ар бир параметрди өлчөөдө жок дегенде үч чекиттен өлчөө сунушталат. Встроенный монтаж үчүн проёмдун өлчөмүн алууда дубалдын тегиз эместигин эске алып, өлчөмдөрдү 5–10 ммке кичирээк кылып тууралоо керек.
Даярдалган проёмдор төмөнкү талаптарга жооп бериши керек: проёмдор тик бурчтуу формада болушу зарыл; проёмдун бетинин талаалары тегиз жана жылмакай, штукатурка салынган жерлердин ташып кетүүсүз жана жарыктарсыз болушу керек; дубал монолиттүү, боштуксуз (бетон, металл, катуу кирпич) болушу шарт; эгер кирпич бош болсо, проёмду металл бурчтук менен бышыктоону сунушталат; конструкциялардын тирешкен ички жана тышкы дубал беттери тегиз, өйдө-ылдый көтөрүлүштөрсүз жана чөгүүлөрсүз болушу керек; иштеген беттердин тик жана горизонталдык тараптарынан айрылышы метрге 1,5 мм ашпашы зарыл, бирок жалпы 5 ммден көп болбошу керек; диагоналдардын айырмасы 5 ммден ашпоого тийиш.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Рольставналар менен рольворотторду орнотуу боюнча нускама

PDF

Рольставналарды эксплуатациялоо боюнча нускама жана кепилдик билет

PDF

Роллеттик системалар боюнча сервис китеби

PDF

Алюминий профильдеринен жасалган рольставналар боюнча «Сертификат соответствия»

PDF

Металлдан роликтик прокаттоо жолу менен жасалган профильдер боюнча «Сертификат соответствия»

PDF

Пенозаполнён профильдердин бузулууга каршы туруктуулугу боюнча «Сертификат соответствия»

PDF

«Рольставналар» паспорту

PDF

Пенозаполнён профиль RH41N/RH45N үчүн рольставналардын жыйноо сызмасы

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан өндүрүлгөн роллет системаларынын иштөө кепилдиги сатып алынган күндөн тартып 1 жылдык мөөнөткө берилет. Климаттык факторлордун, табигый көрүнүштөрдүн, катуу майда бөлүкчөлөрдүн чыгышы же башка агрессивдүү заттардын таасири, ошондой эле иштетүү процессинде пайда болгон сырткы бозоолор жана сыныктардан улам лак-бояк катмарынын бузулушу учурунда, лак-бояк катмарына берилген кепилдик жоюлат.
