DoorHan ширетилген зым тор менен тосмолор системаларын сатып алуу

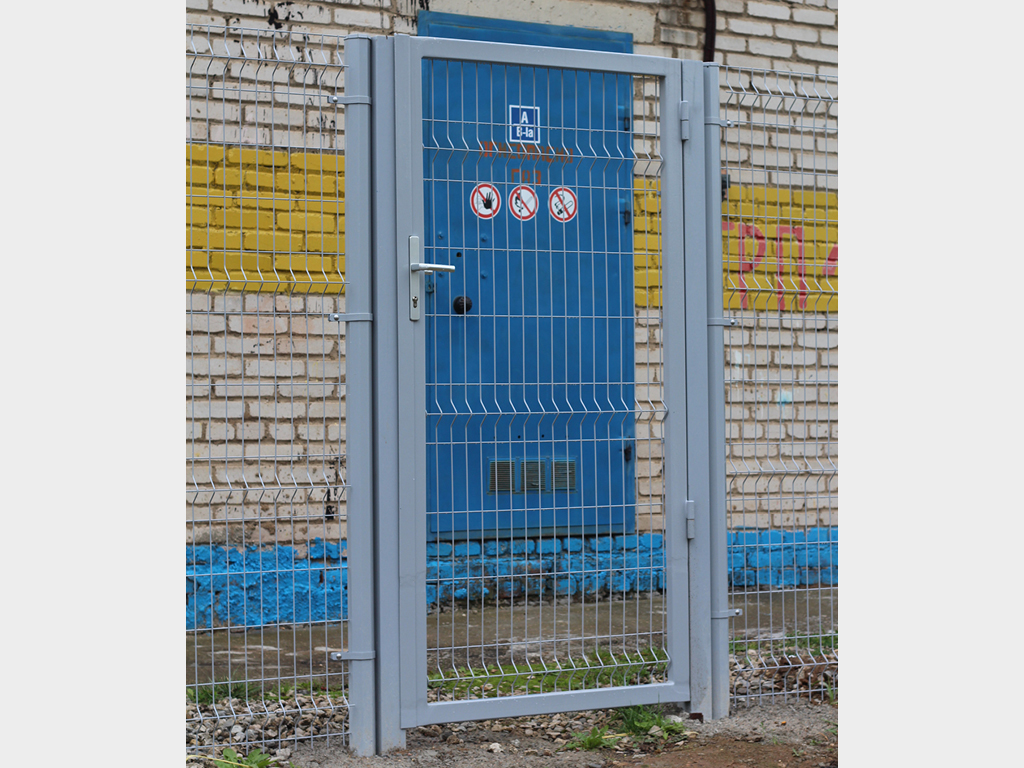

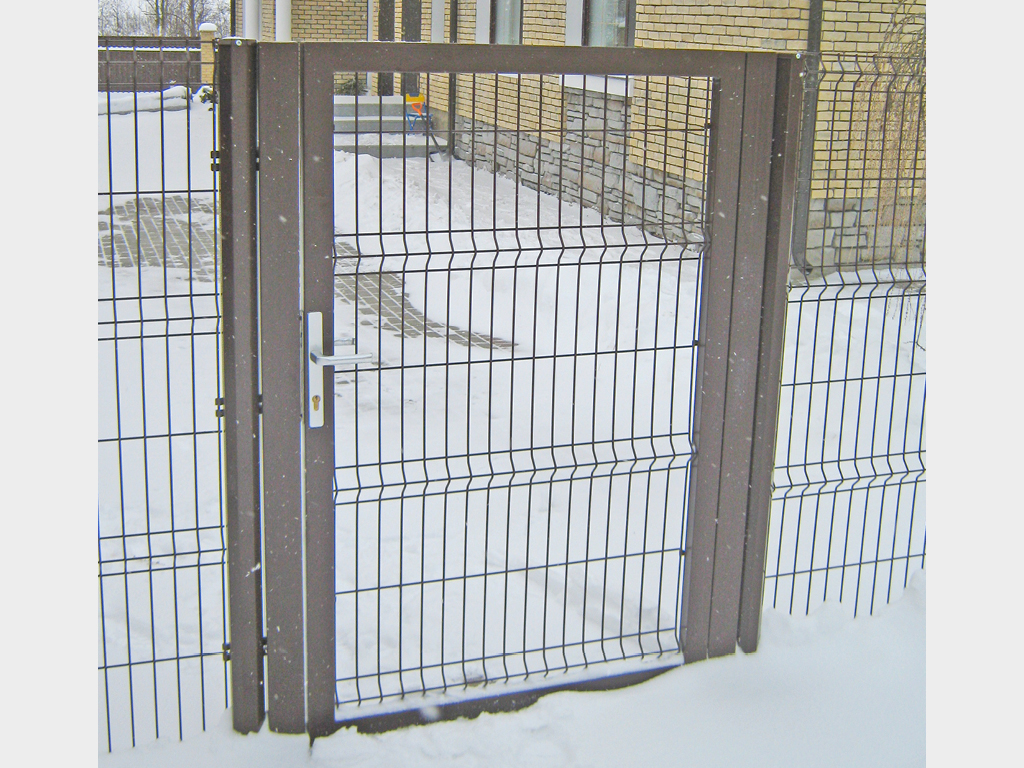

Калитка жөө жүргүнчүлөргө тосулган аймакка ыңгайлуу кирүү мүмкүнчүлүгүн камсыздайт. Ал шаар сырты үйлөр үчүн да, өнөр жай объектилери үчүн да ылайыктуу. Калитканын тактасы тосмо системалары менен бирдей металл секциялардан жасалат.

Колдонуу чөйрөсү:

Жеке кардар

Дачалар, шаар сырты үйлөр, коопсуздукту, аймакты коргоону жана ыңгайлуу кирүүнү камсыз кылуу талап кылынган жерлер

Өндүрүш

Ишканалар, жабык мекемелер, кирүүчү ачык аймакты ишенимдүү жана ыңгайлуу жаап коюш керек болгон жерлер

Өндүрүш

Ишкананын ичиндеги зоналарды бөлүү үчүн колдонулушу мүмкүн

Бизнес

Туристтик комплекстер, мейманканалар, эс алуу базалары жабык аймактарды тосуу үчүн

монтаж менен заказ берүү

Артыкчылыктар

Жогорку коррозияга туруктуулук

Арматура ширетилгенден кийин мырыштоочу каптоо технологиясы секциянын бүткүл бети, анын ичинде ширетүү кошулмалары корголот.

Аймакты жакшы көрүү мүмкүнчүлүгү

Ширетилген тордон жасалган калитканын конструкциясы мейкиндикти бөлүүгө мүмкүнчүлүк берет, аймактын көрүнүшүн бузбай.

Узак мөөнөттүү колдонуу мөөнөтү

Конструкциянын бардык элементтери порошок боёк менен капталгандыктан, изделиенин кызмат мөөнөтү бир топ узартылат.

Эстетикалык көрүнүш

Т-профилден жасалган конструкция калканчада ширетүү жерлеринин жоктугун камсыз кылып, коррозияны алдын алат жана бетине бекитүүгө караганда эстетикалык жагынан жагымдуураак көрүнүштү берет.

Жогорку коррозияга туруктуулук

Аймакты жакшы көрүү мүмкүнчүлүгү

Узак мөөнөттүү колдонуу мөөнөтү

Эстетикалык көрүнүш

Комплектация

Негизги конфигурация

Кошумча жабдуулар

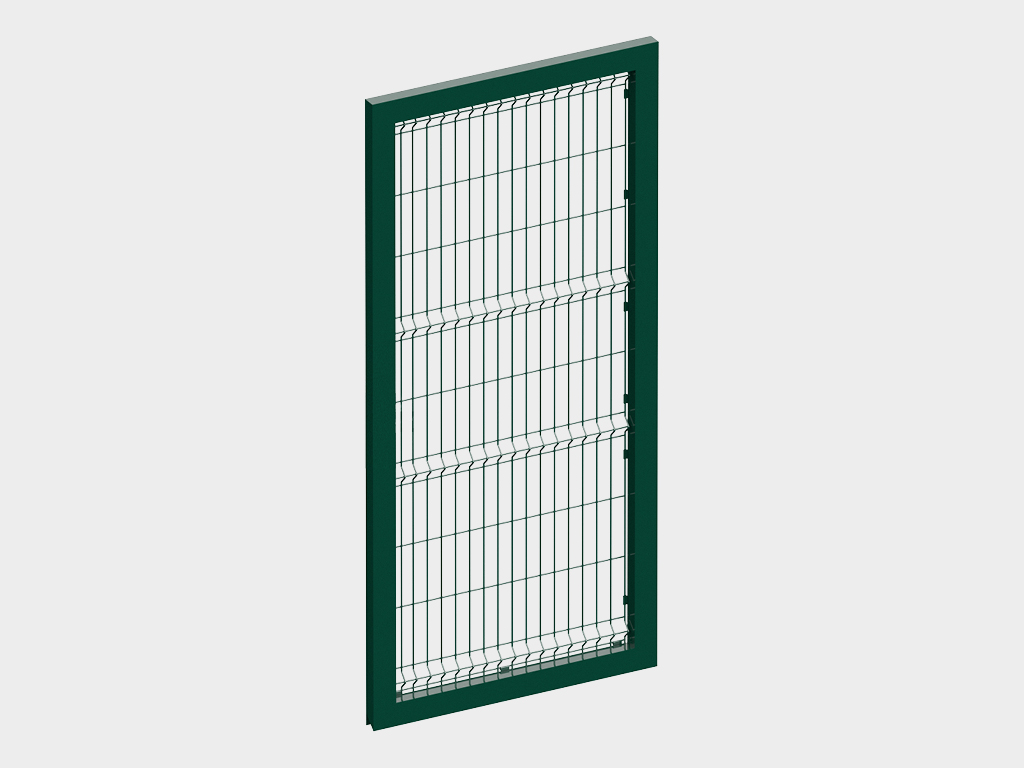

Калитканын полотносy.

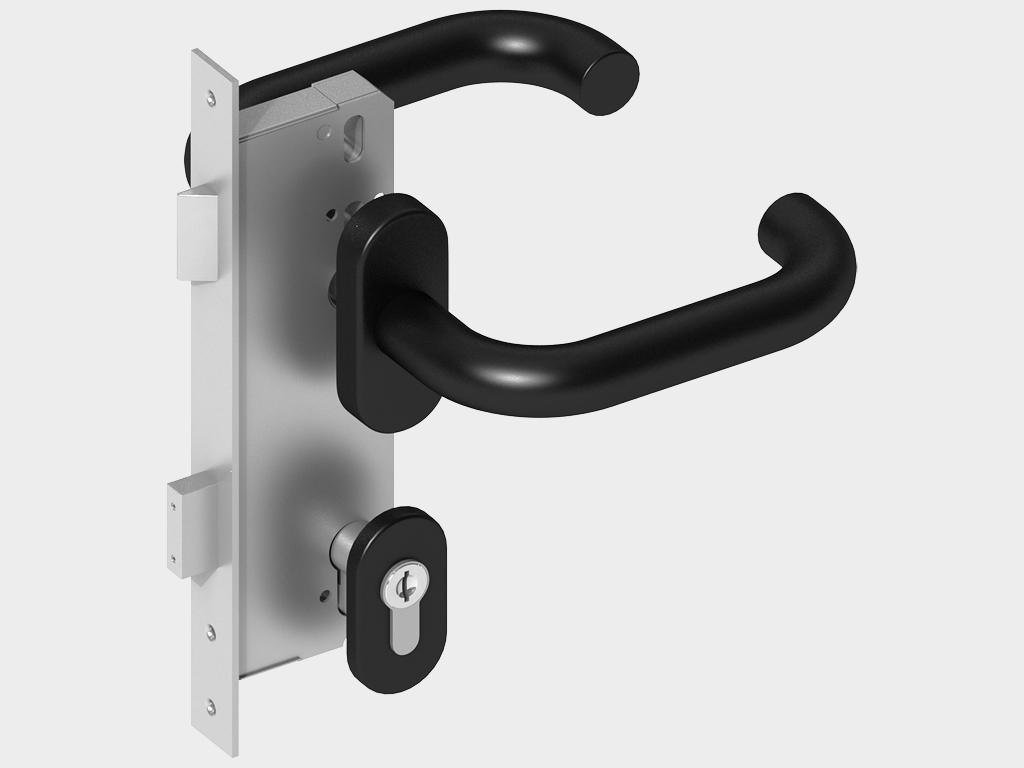

Баскычтуу туткасы бар кулпу.

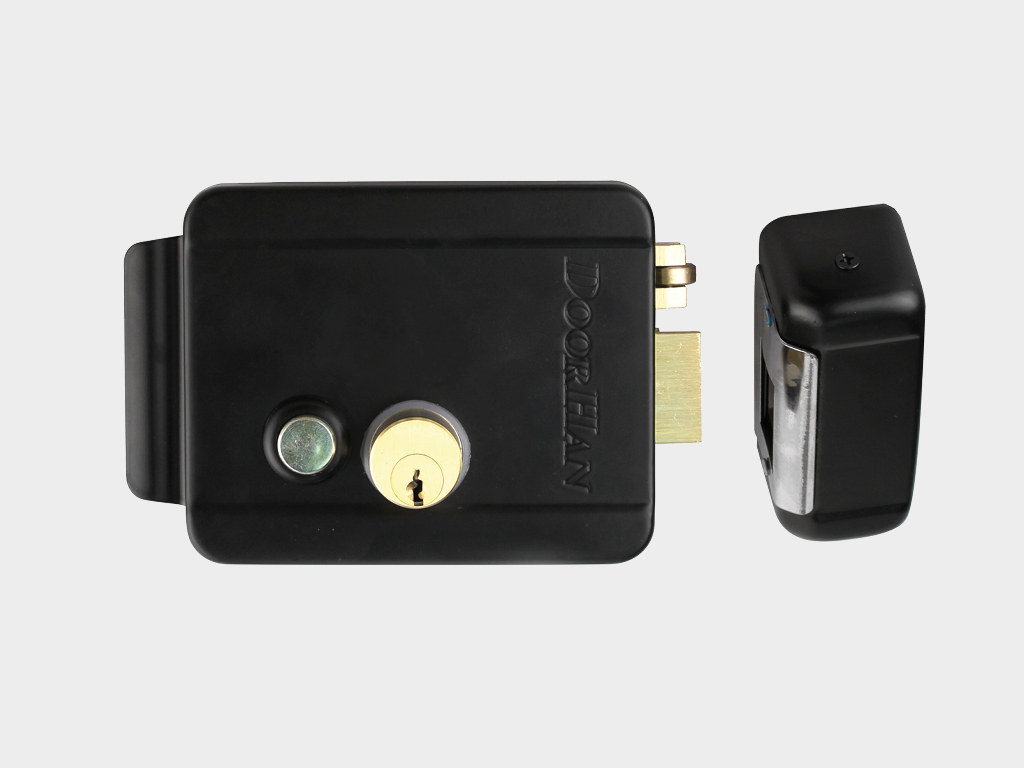

Ичке ачуу үчүн жабыштырылган электромеханикалык кулпу.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

1 000–3 000

Ачылуу туурасы, мм

600–1 500

Тазалоо, мм

10–200

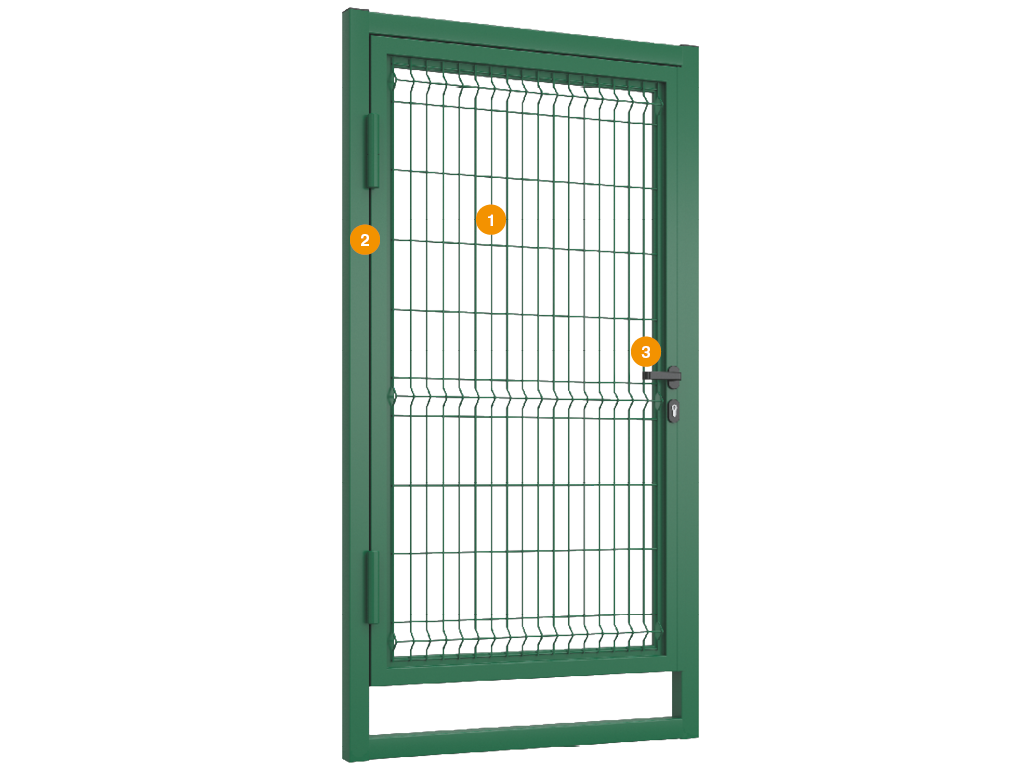

Калитканын полотносy
O-түрүндөгү рамка
Баскычтуу туткасы бар кулпу

Калитка Т-тектүү болот профилинен жасалган рамкасы менен эң көп талап кылынган бир өлчөмдө чыгарылат. Полотно тосмолор системасында колдонулган ошол эле металл секциялардан жасалат. Толук ширетилген O-түрүндөгү рамканын колдонулушу монтаж иштерин бир кыйла жеңилдетип, убакытты кыскартат. Калитка как жеке турак жайлар үчүн, ошондой эле өнөр жай объекттери үчүн да ылайыктуу.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000
B, мм тешиктин туурасы	1 000
P, мм аралык	100

Параметр	Значение	Примечание
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/м²	80
Диаметр горизонтального прутка, мм	4
Диаметр вертикального прутка, мм	4
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	20 000
Прочность крепления ручек к полотну, H	500дөн кем эмес
Усилие ручного открытия и закрытия калитки, H	500дөн кем эмес
Угол открытия створок, град	120

1. Тосмо системасын туура орнотуу жана туура колдонуу ишенимдүүлүк жана узак кызмат мөөнөтүн камсыз кылат. Колдонууда төмөнкүлөрдү сактоо зарыл:

1.1. Система орнотулгандан кийин ар 6 айда изделиенин тышкы абалын текшерүү.

1.2. Тышкы текшерүү учурунда ширетилген секциялардын көтөрүүчү устунга бекем жабышканын, бош же алсыз байланыштар жоктугун жана тышкы механикалык бузулуулар болбогонун ынануу.

1.3. Тосмодо (шлагбаум, калитка) кесилген конструкциялар бар болсо, алардын байланышын жана иштешин текшерүү.

1.4. Шлагбаумдун жана калитканын эшиктери жумшак ачылып-жабылышы керек, кысылып, ыйлактап калганга жол берилбеши керек; кулпу түзмөгү ишенимдүү бекитилиши зарыл. Керек болсо, жөнгө салуучу элементтер аркылуу абалын тууралоо, шарнирлерди, туткаларды жана кулпу түзмөгүн майлоо.

1.5. Устундун ичине жаан-чачын (суу, кар, муз) киришине жол бербөө. Муну камсыз кылуу үчүн бардык устундар атайын капкак менен жабылганын текшерүү.

1.6. Тосмону -50°C дан +60°C чейин температурада жана 75% салыштырмалуу нымдуулукта колдонууга уруксат берилет.

2. Тосмо колдонууда тыюу салынгандар:

2.1. Тосмого катуу тартууларга жана соккуларга учуратуу.

2.2. Тосмо беттерин тазалоодо жабыркатуучу заттарды колдонуу.

2.3. Өндүрүүчү тарабынан каралбаган жабдууларды орнотуу, тосмо элементтеринин салмагына, шамалга жана башка жүктөмдөрүнө таасир этүүчү өзгөртүүлөрдү жасоо. Өндүрүүчүнүн стандарттуу чечимдерине кийлигишүү конструкциянын бекемдигин жоготууга алып келиши мүмкүн.

2.4. Коопсуздук жана видео көзөмөл системаларын монтаждоо үчүн атайын иштелип чыккан конструкция колдонуу зарыл. Башка жабдууларды орнотуу мүмкүнчүлүгү тууралуу өндүрүүчүнүн маалыматын тактоо керек.

3. Коопсуздук чаралары:

3.1. Тосмо монтажы инструкциясын толук өздөштүргөн адистер тарабынан жүргүзүлүшү керек. Монтаж иштерин аткарууда:

3.2. Жөндүү жана иштеп турган куралдарды колдонуу.

3.3. Секциялар бекитилгенге чейин аларды түшүрүп жиберүүдөн сактоо, өзгөчө этияттык менен кармоо.

3.4. 1,5 м жогору көтөрүлүү талап кылынган иштерде коргоочу монтаждык кур ийин колдонуу. Алдын ала абалын текшерүү зарыл.

4. Монтажда тыюу салынат:

4.1. Тиркелүү же жылма баскычтарды колдонуу.

4.2. 2,5 м ден жогору тепкич колдонуу.

Упаковка в картон	Характеристики упаковки
Описание	Щит жана устундардын таңгактоосу
Состав	Беш катмарлуу картон, стретч пленка, логотипи бар скотч

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Устундардын стандарттуу таңгактоосу

Упаковка в дерево	Характеристики упаковки
Описание	Щит жана устундардын таңгактоосу
Состав	Тактайдан жасалган обрешетка, четтеринде картон барак

Упаковка в коробку	Характеристики упаковки
Описание	Комплект элементтерин таңгактоо
Состав	Үч катмарлуу картондон жасалган куту, стретч пленка, логотипи бар скотч
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Щиттин жана щитке кирген баскычтуу тутканын таңгактоосу

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

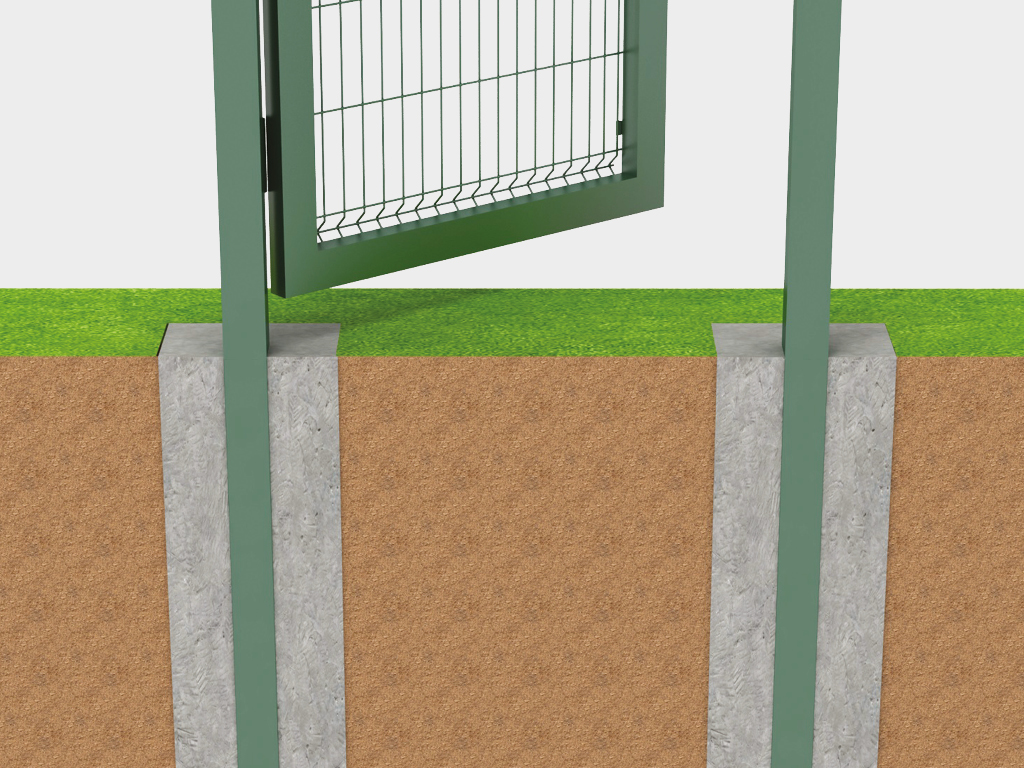

Таштандыларды бетонго куюу менен монтаждоо

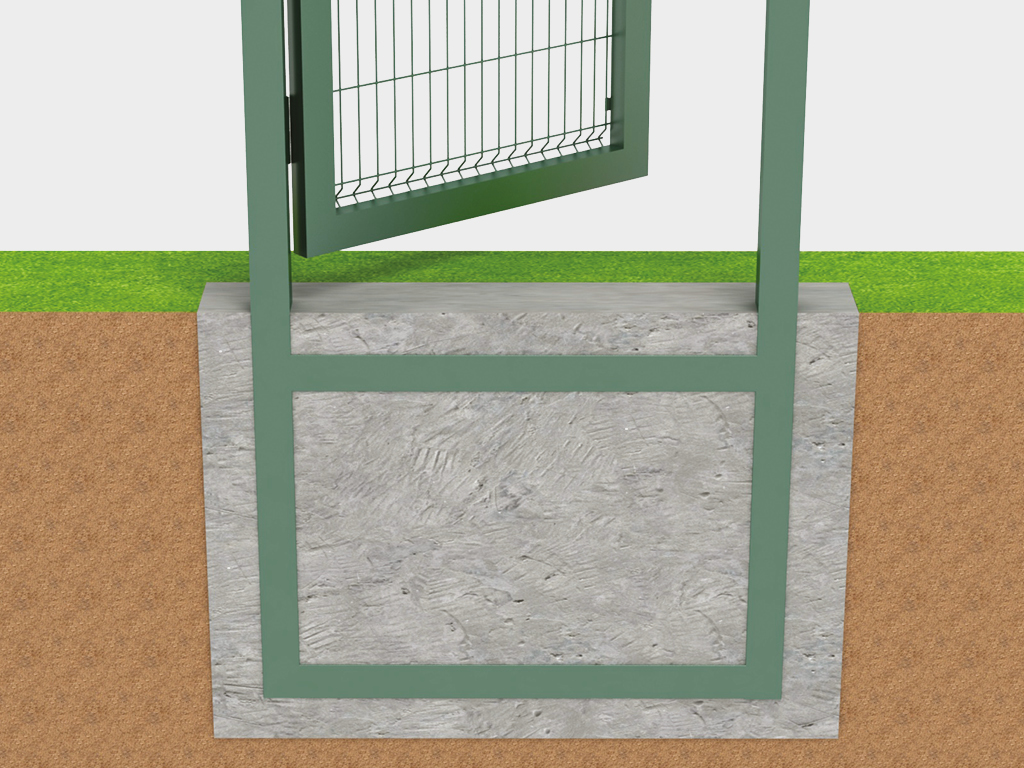

Раманы бетонго куюу менен монтаждоо

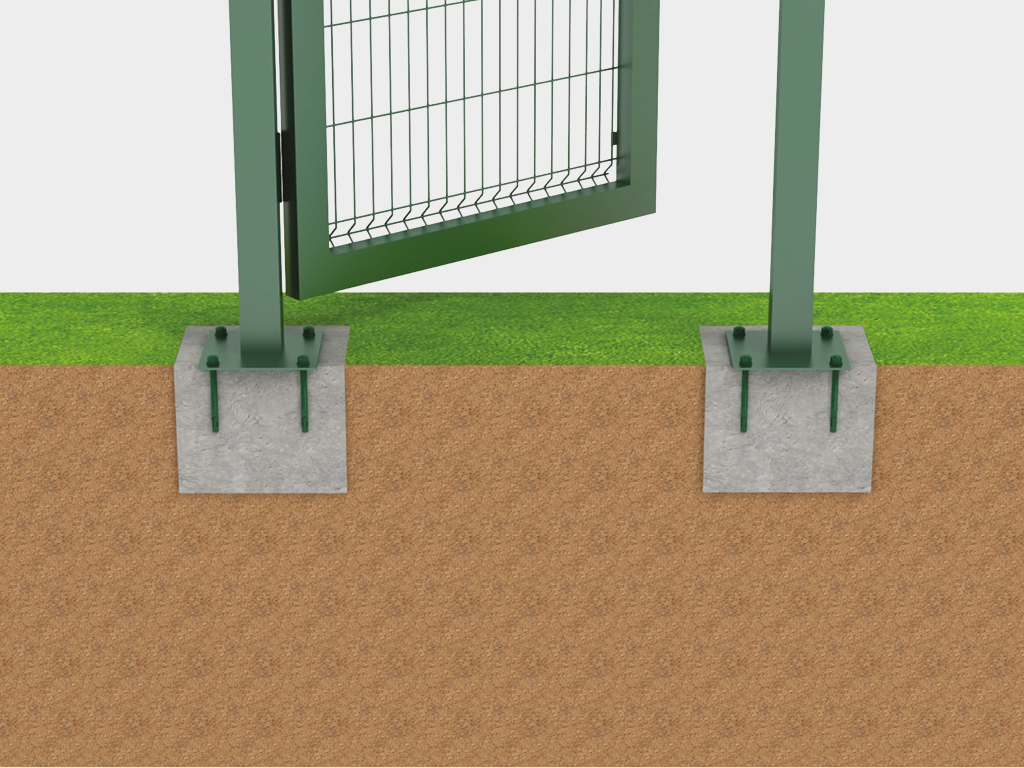

Фланецтерге орнотуу

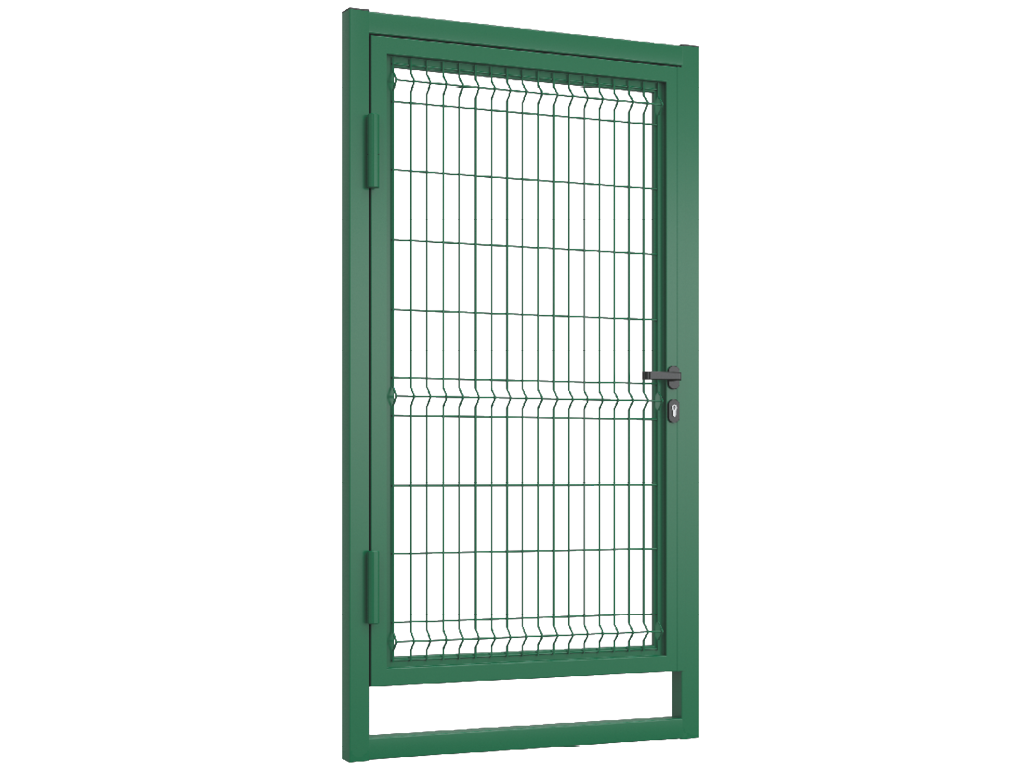

O-түрүндөгү рамка менен орнотуу

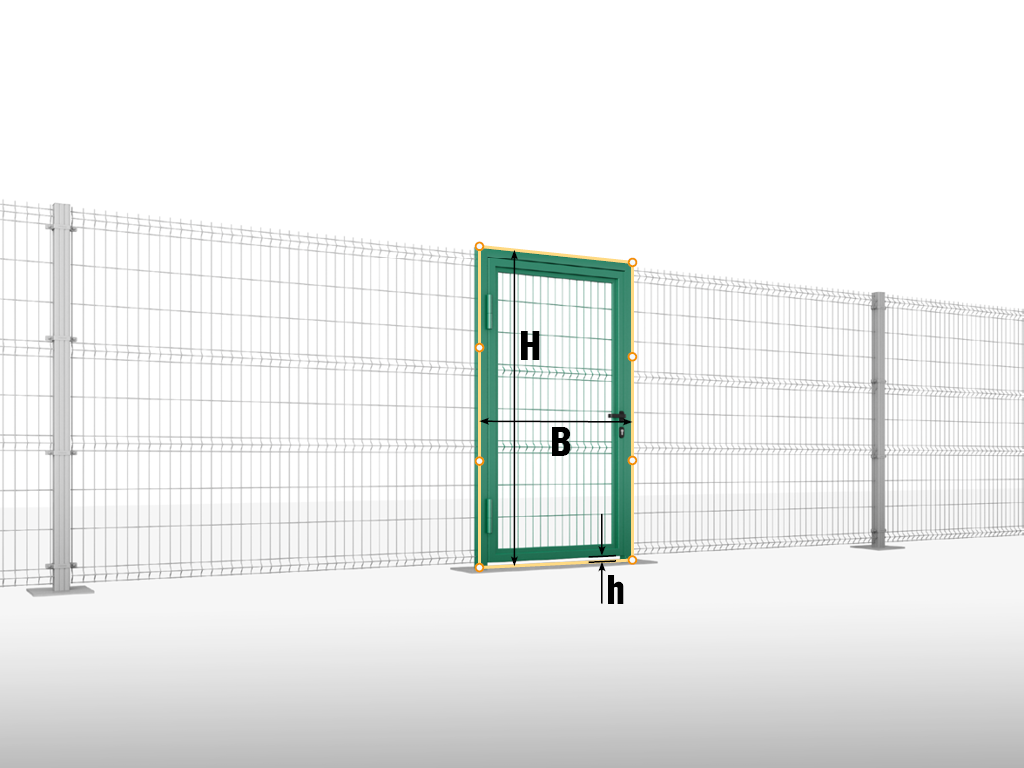

H (мм) — конструкциянын бийиктиги
B (мм) — конструкциянын туурасы
h (мм) — жарыктык (просвет)

Документация

Паспорттор жана сертификаттар

Чиймелер

Ширетилген тор менен толтурулган болот рамкалуу калитканын паспорту

PDF

Сертификат тууралыгына

PDF

Тосмо системалары үчүн калитка

PDF

DWG

Калитканы монтаждоо

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшү болгон конструкциянын иштөө кепилдиги сатып алуудан тартып, чекене кардарлар үчүн 1 жылга, дилердик заказдар үчүн 2 жылга берилет.

Жаңы буюмдар

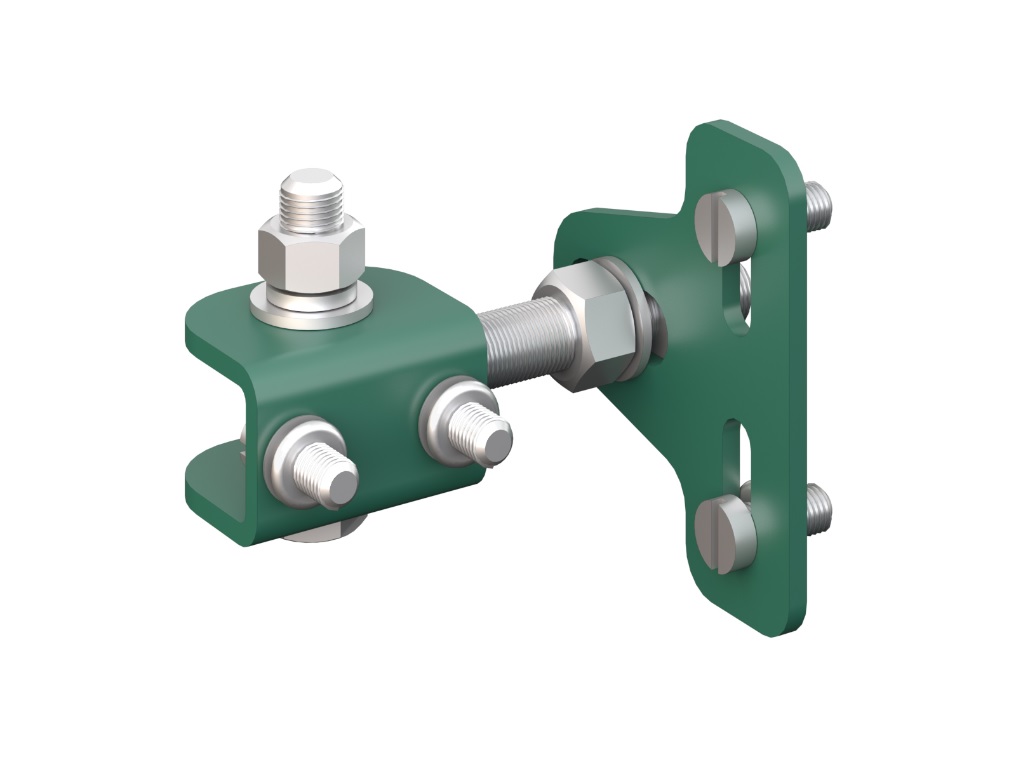

Шарнирлер эшиктин бийиктигин, туурасын жана алдыга чыкканынын абалын жөнгө салууга мүмкүндүк берет.

Комплектация

Негизги конфигурация

Калитканын полотносy.

Баскычтуу туткасы бар кулпу.

Кошумча жабдуулар

Ичке ачуу үчүн жабыштырылган электромеханикалык кулпу.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

1 000–3 000

Ачылуу туурасы, мм

600–1 500

Тазалоо, мм

10–200

Дизайн

Калитканын полотносy
O-түрүндөгү рамка
Баскычтуу туткасы бар кулпу

Стандарттуу дизайн чечимдери

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000
B, мм тешиктин туурасы	1 000
P, мм аралык	100

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Толщина порошкового покрытия не менее, мкм	60
Поверхностная плотность цинка не менее, г/м²	80
Диаметр горизонтального прутка, мм	4
Диаметр вертикального прутка, мм	4
Сопротивление ветровой нагрузке, Па	700
Сопротивление удару твердым телом, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	20 000
Прочность крепления ручек к полотну, H	500дөн кем эмес
Усилие ручного открытия и закрытия калитки, H	500дөн кем эмес
Угол открытия створок, град	120

Продукциянын иштөө шарттары

1.1. Система орнотулгандан кийин ар 6 айда изделиенин тышкы абалын текшерүү.

1.3. Тосмодо (шлагбаум, калитка) кесилген конструкциялар бар болсо, алардын байланышын жана иштешин текшерүү.

1.6. Тосмону -50°C дан +60°C чейин температурада жана 75% салыштырмалуу нымдуулукта колдонууга уруксат берилет.

2. Тосмо колдонууда тыюу салынгандар:

2.1. Тосмого катуу тартууларга жана соккуларга учуратуу.

2.2. Тосмо беттерин тазалоодо жабыркатуучу заттарды колдонуу.

3. Коопсуздук чаралары:

3.2. Жөндүү жана иштеп турган куралдарды колдонуу.

3.3. Секциялар бекитилгенге чейин аларды түшүрүп жиберүүдөн сактоо, өзгөчө этияттык менен кармоо.

4. Монтажда тыюу салынат:

4.1. Тиркелүү же жылма баскычтарды колдонуу.

4.2. 2,5 м ден жогору тепкич колдонуу.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Щит жана устундардын таңгактоосу
Состав	Беш катмарлуу картон, стретч пленка, логотипи бар скотч

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Устундардын стандарттуу таңгактоосу

Упаковка в дерево	Характеристики упаковки
Описание	Щит жана устундардын таңгактоосу
Состав	Тактайдан жасалган обрешетка, четтеринде картон барак

Упаковка в коробку	Характеристики упаковки
Описание	Комплект элементтерин таңгактоо
Состав	Үч катмарлуу картондон жасалган куту, стретч пленка, логотипи бар скотч
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Щиттин жана щитке кирген баскычтуу тутканын таңгактоосу

Орнотуу

Орнотуу ыкмалары

Таштандыларды бетонго куюу менен монтаждоо

Раманы бетонго куюу менен монтаждоо

Фланецтерге орнотуу

O-түрүндөгү рамка менен орнотуу

Курулуш аянтын даярдоо

H (мм) — конструкциянын бийиктиги
B (мм) — конструкциянын туурасы
h (мм) — жарыктык (просвет)

Кепилдик милдеттенмелери

Документация

Паспорттор жана сертификаттар

Ширетилген тор менен толтурулган болот рамкалуу калитканын паспорту

PDF

Сертификат тууралыгына

PDF

Чиймелер

Тосмо системалары үчүн калитка

PDF

DWG

Калитканы монтаждоо

PDF

DWG
