DoorHan алюминий системаларын сатып алуу — фасаддар, терезе-эишиктер жана зенит шамдары мыкты сапатта жана баада

Жылуулук үзгүлтүксүз терезе-эшик системасы сыртка жана ичке орнотууга ылайыкталган жана жогорку өтүүчүлүгү бар жайларда интенсивдүү колдонууга эсептелген. DH-DW45 системасы ар кандай максаттагы буюмдарды өндүрүп, орнотууга мүмкүндүк берет: кире бериш кыймылдуу эшиктер, маятник эшиктери, терезелер жана витраждар. Ал бизнес борборлордо, соода-эмдөө комплекстеринде, кампаларда, өнөр жай жана өндүрүш жайларында, жеке сектордо кеңири колдонулат.

Колдонуу чөйрөсү:

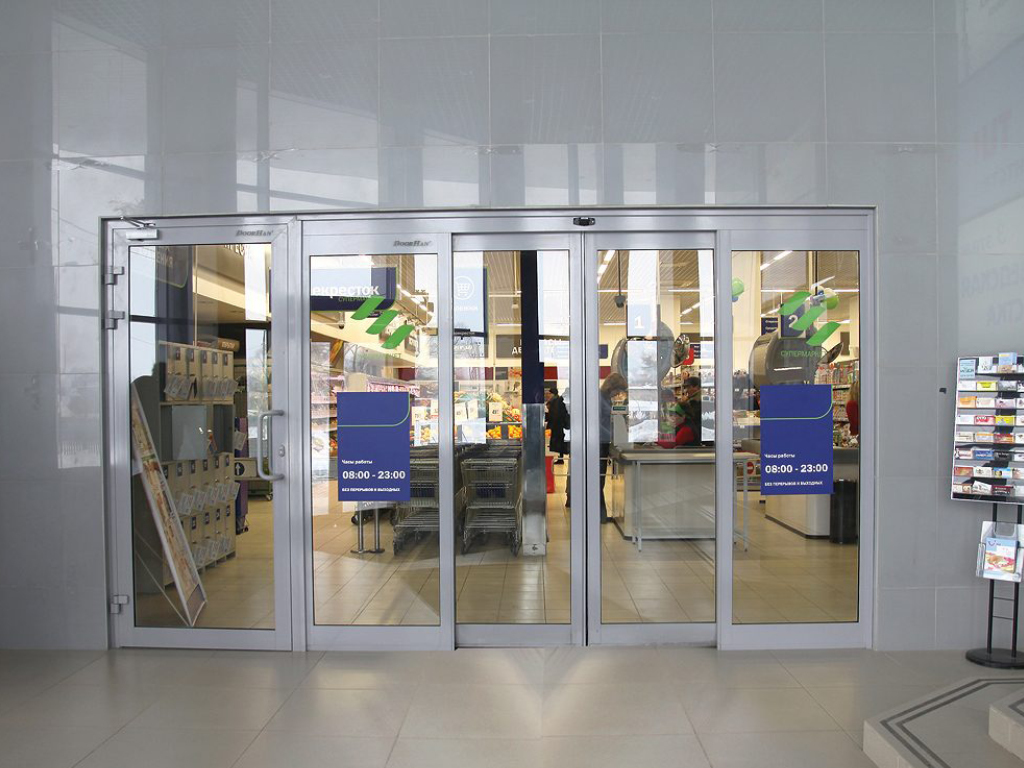

Соода жана бизнес борборлордо колдонуу

Жеке сектордо колдонуу

монтаж менен заказ берүү

Артыкчылыктар

Компоненттердин жана профилдердин ар түрдүүлүгү

Компоненттердин кеңири ассортименти эң татаал объекттерге да ылайыктуу системаларды курууга мүмкүнчүлүк берет.

Орнотуунун жана демонтаждоонун жеңилдиги

Толтурууну бекитүүчү штапик системасы конструкцияны жеңил жана ыкчам орнотууну камсыздайт.

Узак мөөнөттүү иштөө мөөнөтү

Коррозияга туруктуу материалдардан жасалган бекиткич элементтерди колдонуу буюмдун ишенимдүү жана узак мөөнөттүү кызмат кылуусун камсыздайт.

Ар түрдүү татаалдыктагы конструкциялар

Өтмө жана кошумча профилдердин ар түрдүүлүгү эң ар түрдүү татаалдыктагы конструкцияларды түзүүгө мүмкүндүк берет.

Компоненттердин жана профилдердин ар түрдүүлүгү

Орнотуунун жана демонтаждоонун жеңилдиги

Толтурууну бекитүүчү штапик системасы конструкцияны жеңил жана ыкчам орнотууну камсыздайт.

Узак мөөнөттүү иштөө мөөнөтү

Ар түрдүү татаалдыктагы конструкциялар

Дизайн

Толтуруунун дизайны

Стандарттуу түстөр

4дөн 30 ммге чейинки каалаган түрдөгү толтуруулар

RAL 9003 (сигналдык ак)

RAL 9016 (транспорттук ак)

RAL 9006 (ак-алюминий)

RAL 7004 (сигналдык боз)

RAL 1014 (пилдин тиши түсү)

RAL 2004 (таза кызгылт сары)

RAL 3020 (транспорттук кызыл)

RAL 3005 (винодоңгур кызыл)

RAL 6018 (сары-жашыл)

RAL 6005 (жашыл мүк)

RAL 7016 (антрацит боз)

RAL 5005 (сигналдык көк)

RAL 8017 (шоколад күрөң)

RAL 9005 (терең кара)

RAL 8014 (сепия күрөң)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

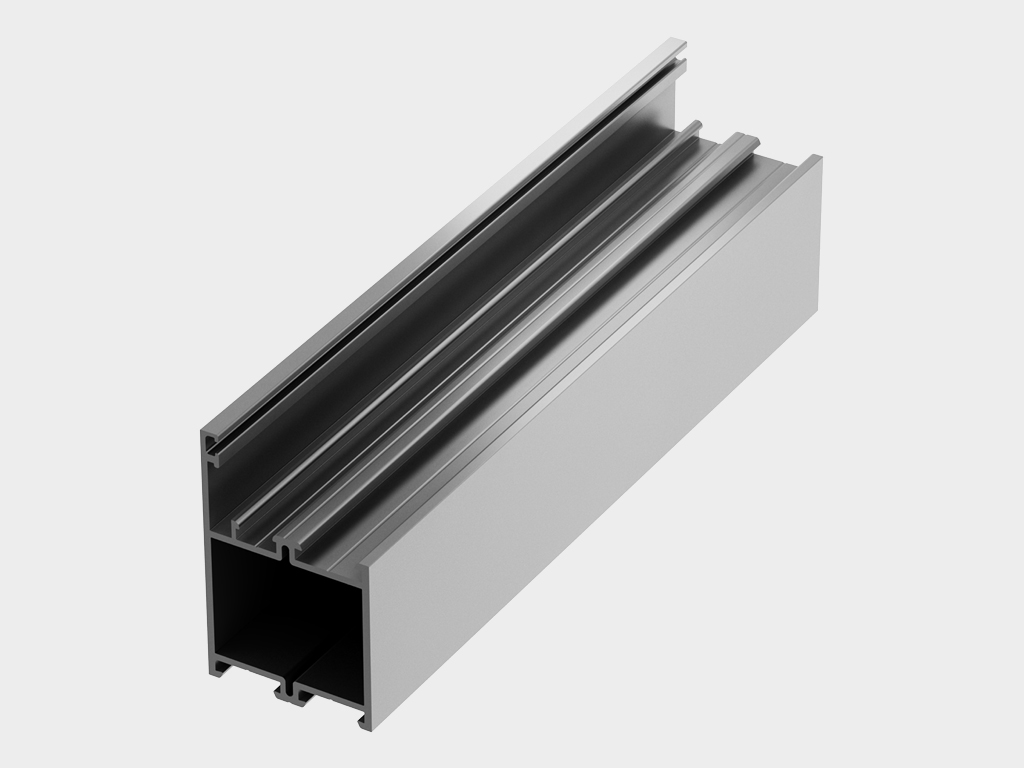

Рамка

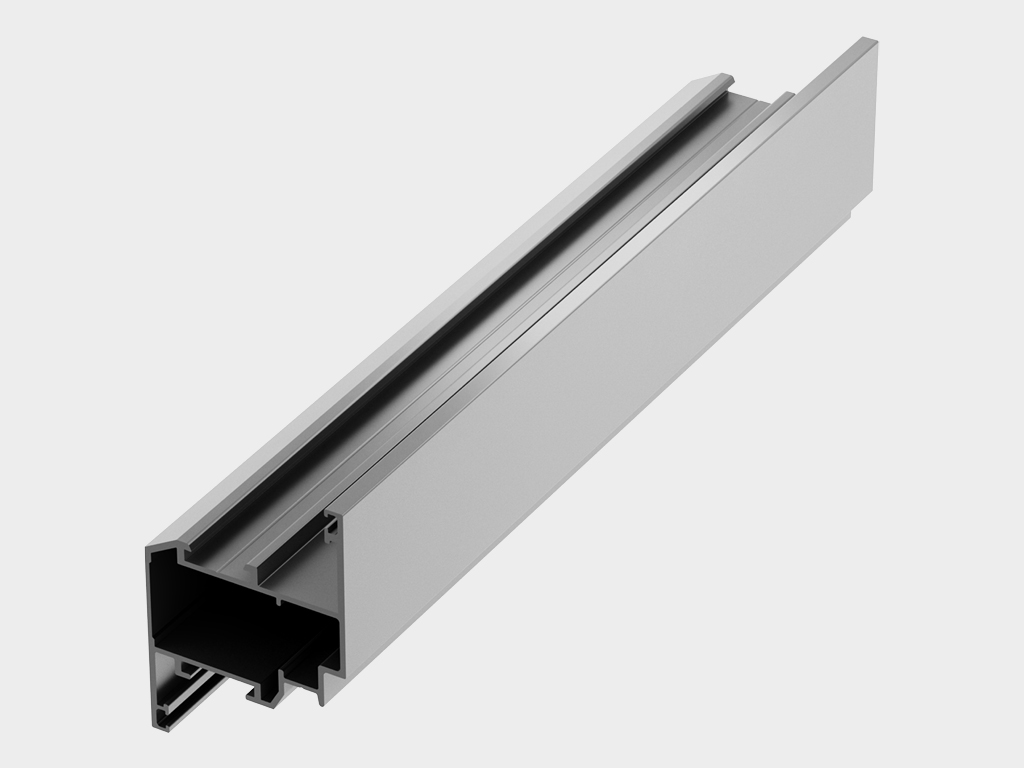

Канат

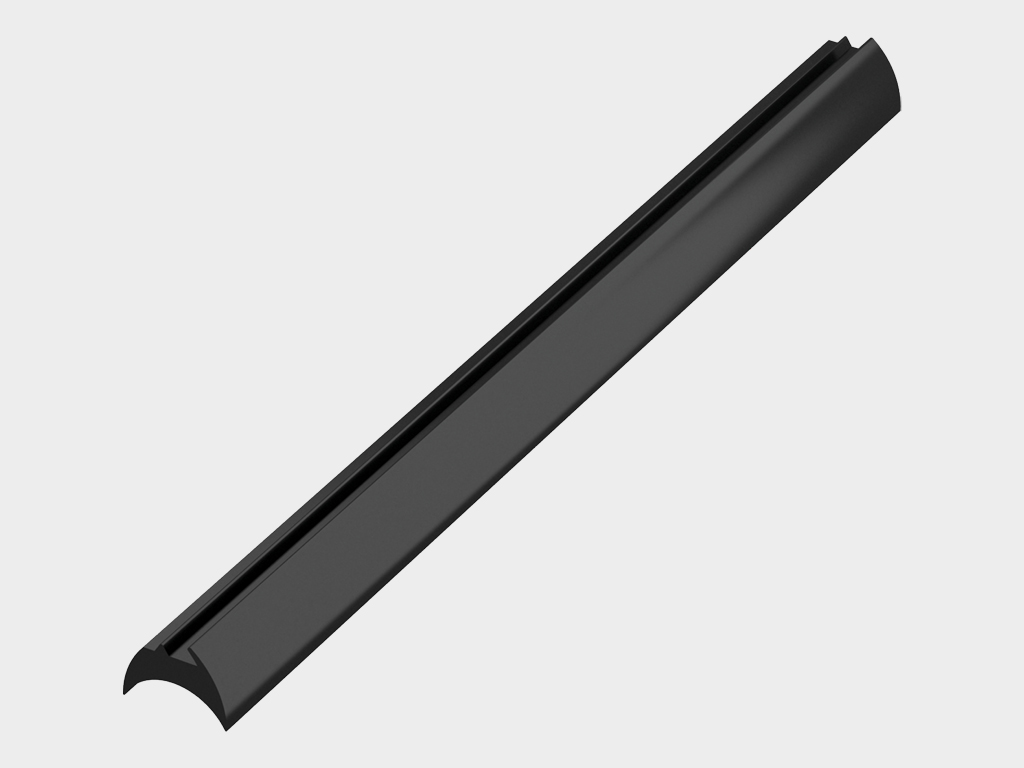

Штапик уплотнителі

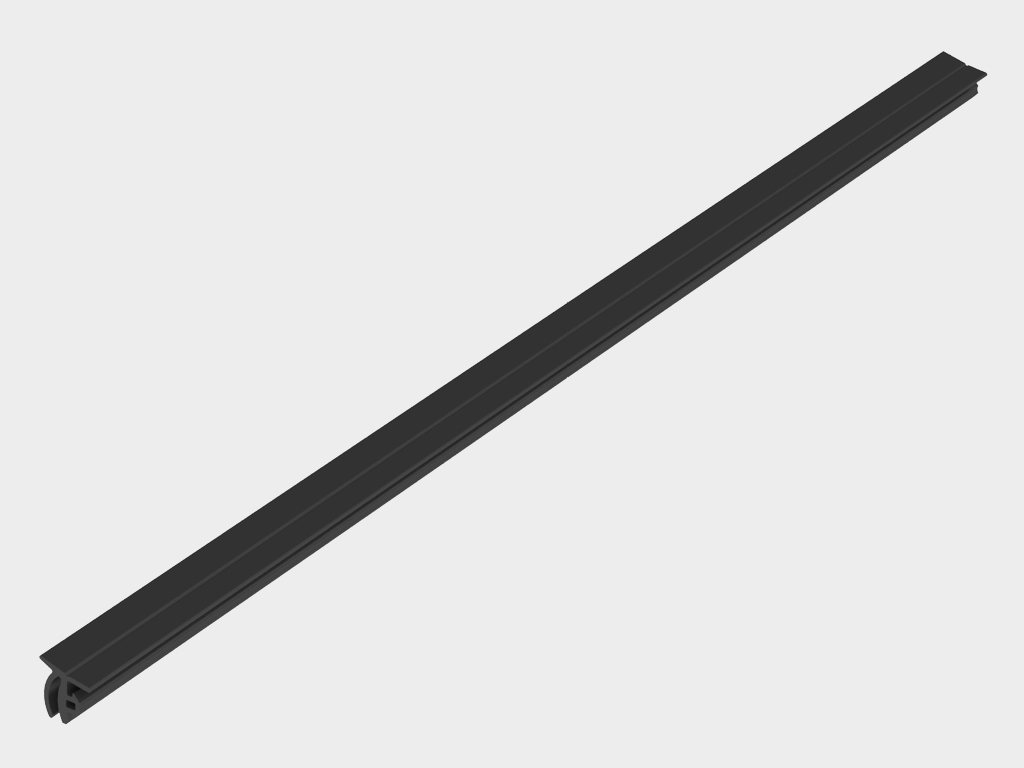

Сырткы уплотнителі

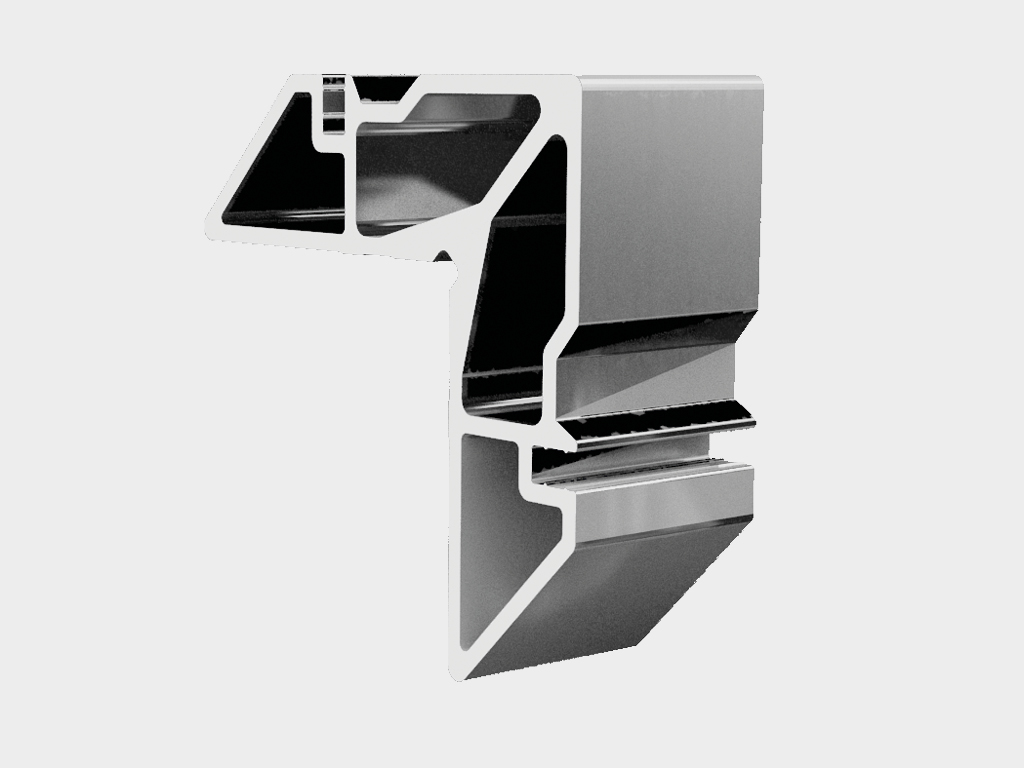

Сухар

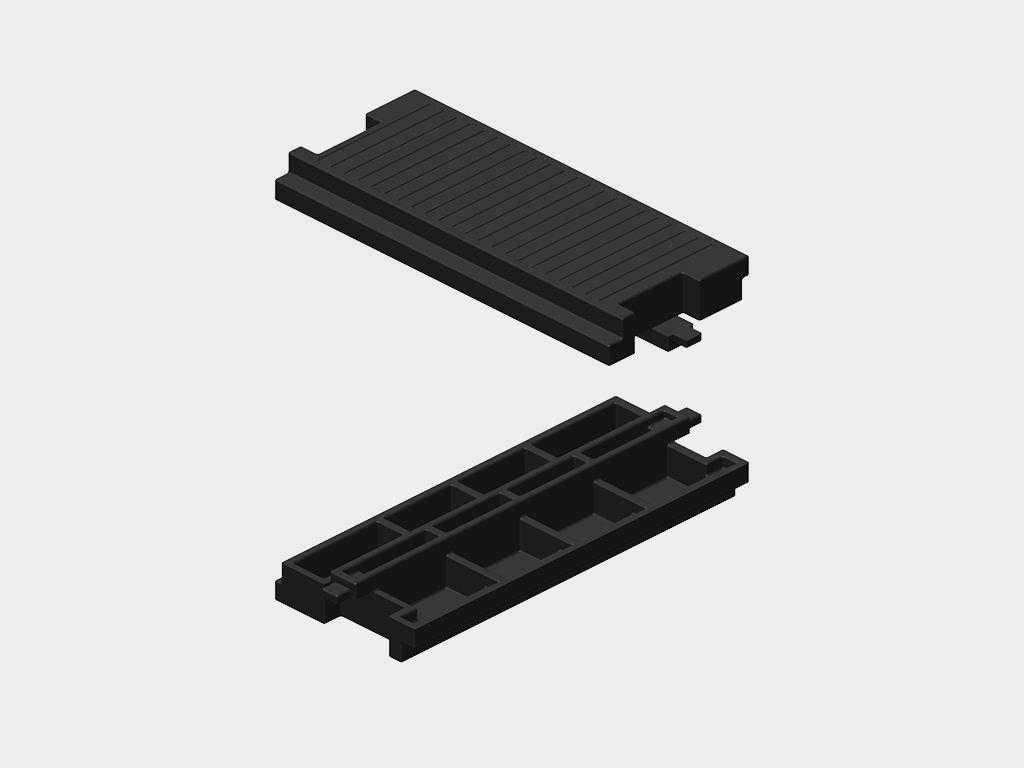

Колдоо төөнөгүч

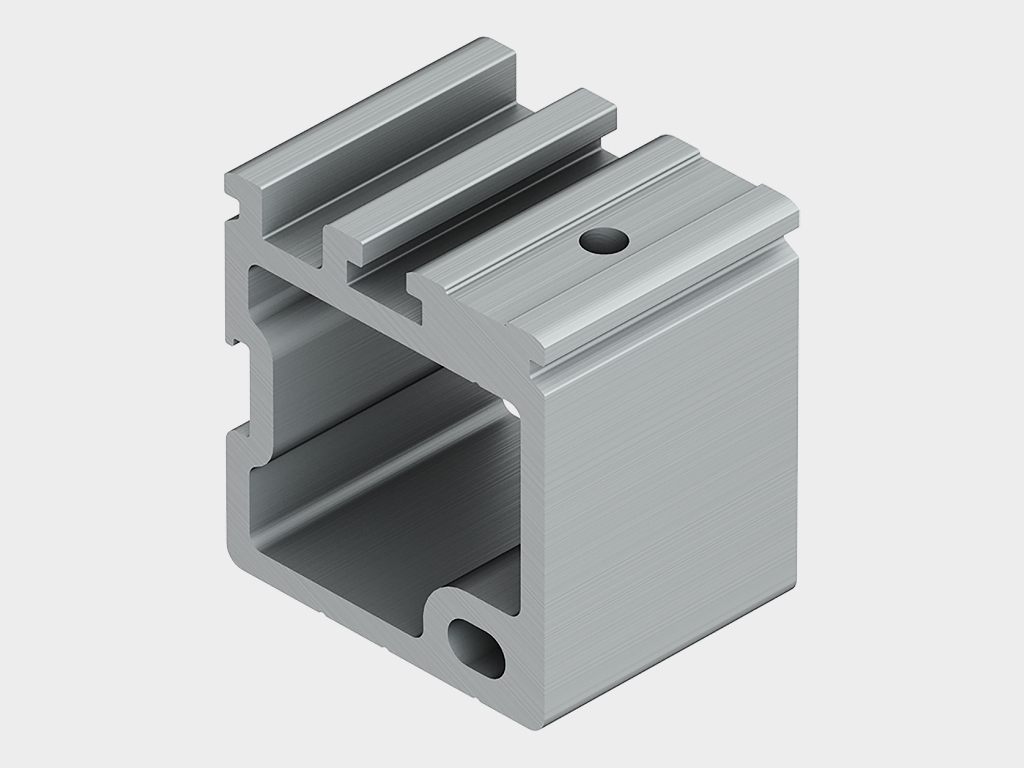

Импосттук сухарь — эшик канатын бир нече бөлүккө бөлүүгө мүмкүнчүлүк берген киргизилген элемент.

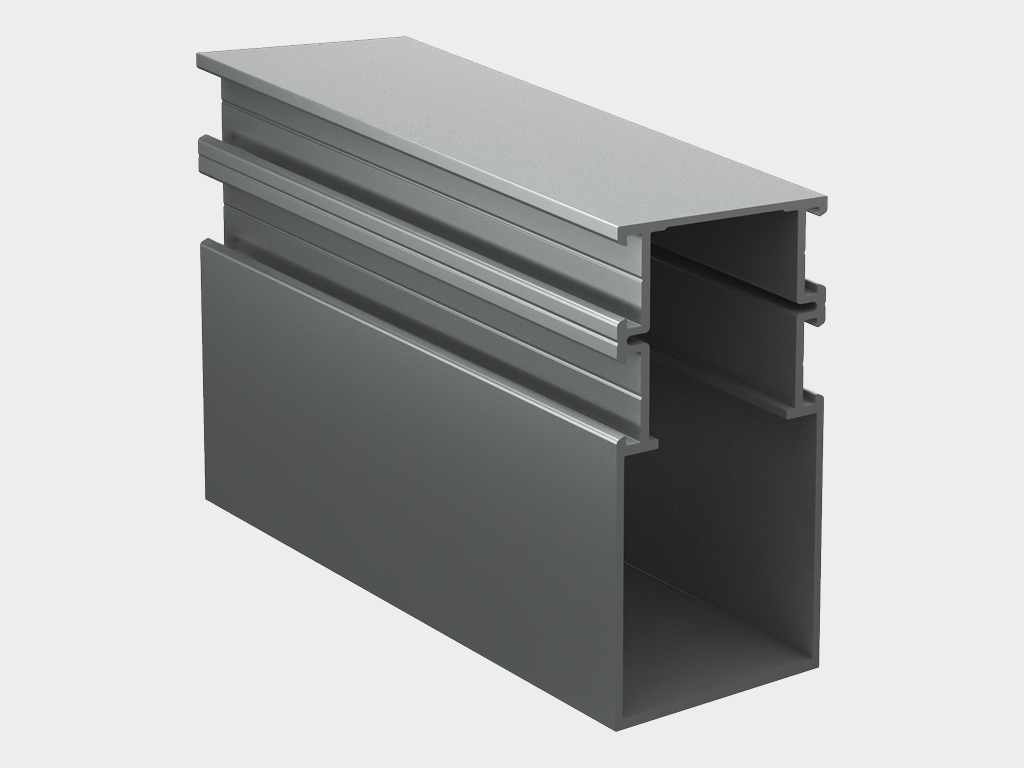

Күчөтүлгөн стойкалар конструкцияларды жогору бийиктикке орнотууга мүмкүнчүлүк берет.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

4 000 чейин

Курулманын туурасы, м

Кардардын аныктамасы боюнча, чектөөлөр жок

Тирөөчтөрдүн ортосундагы аралык, мм

1 200 чейин

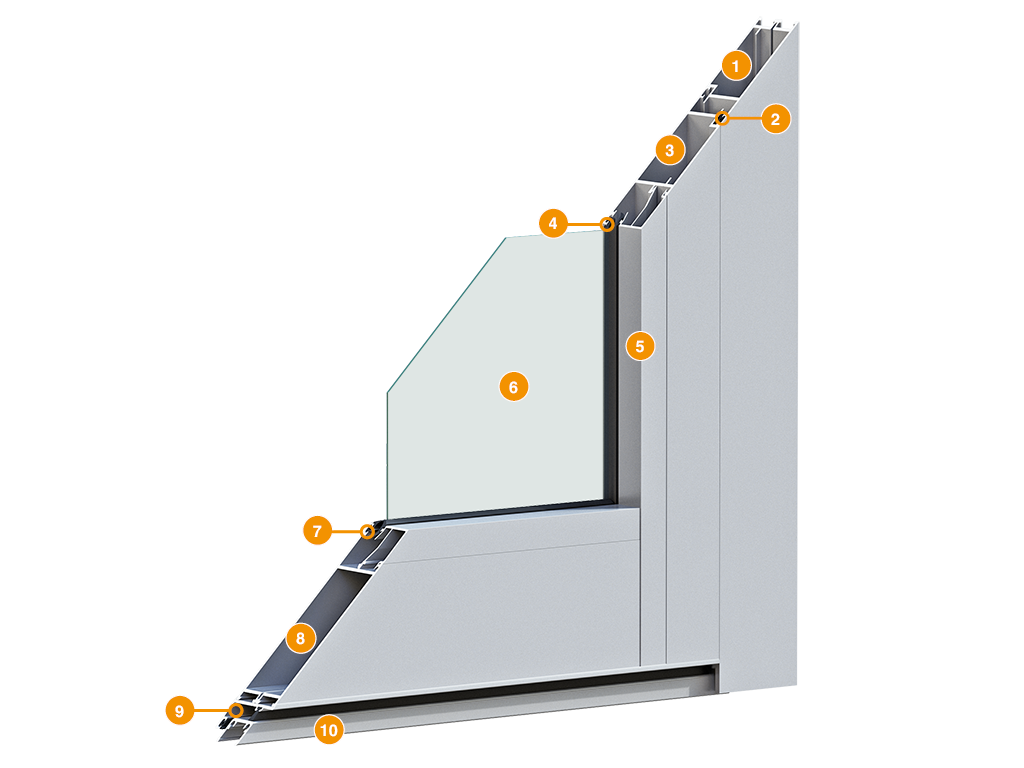

Эшиктин рамкасы
Тартылуу уплотнителі
Эшиктин канаты
Сырткы уплотнителі
Штапик
Толтуруучу материал
Штапик уплотнителі
Эшиктин табаны
Эшиктин тартылуусу
Эшиктин тосмосу

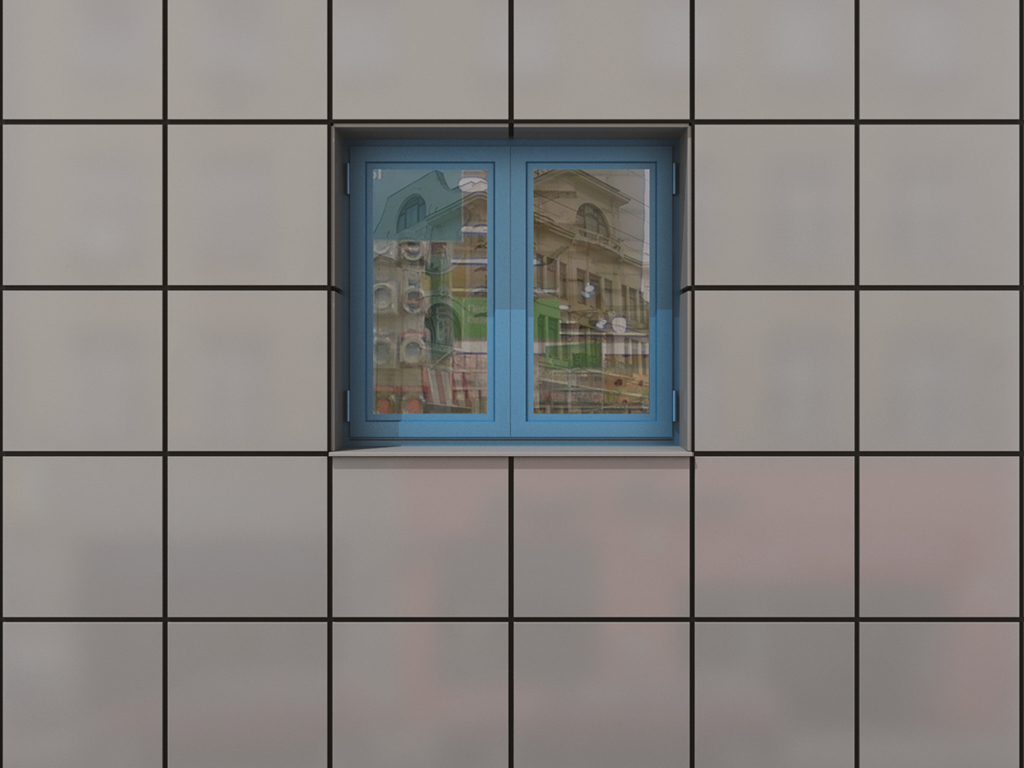

Терезе блогy

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	700дөн 2 400гө чейин
B, мм тешиктин туурасы	500дөн 1 600гө чейин

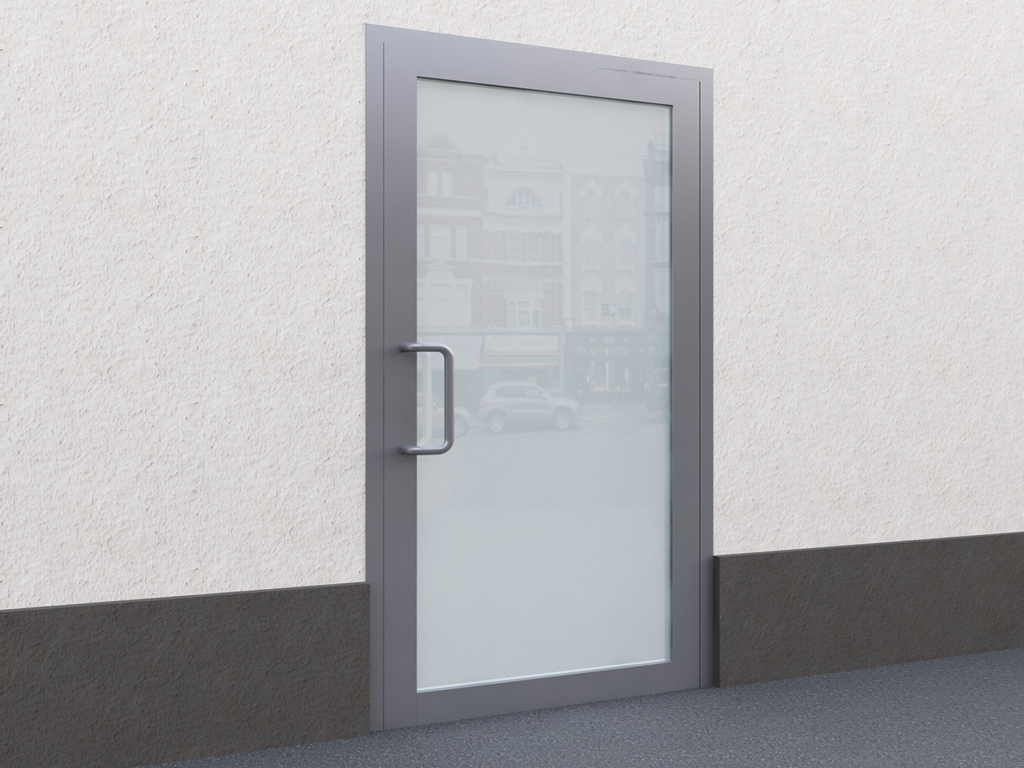

Эшик блогy

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	3 000гө чейин
B, мм тешиктин туурасы	1 200гө чейин

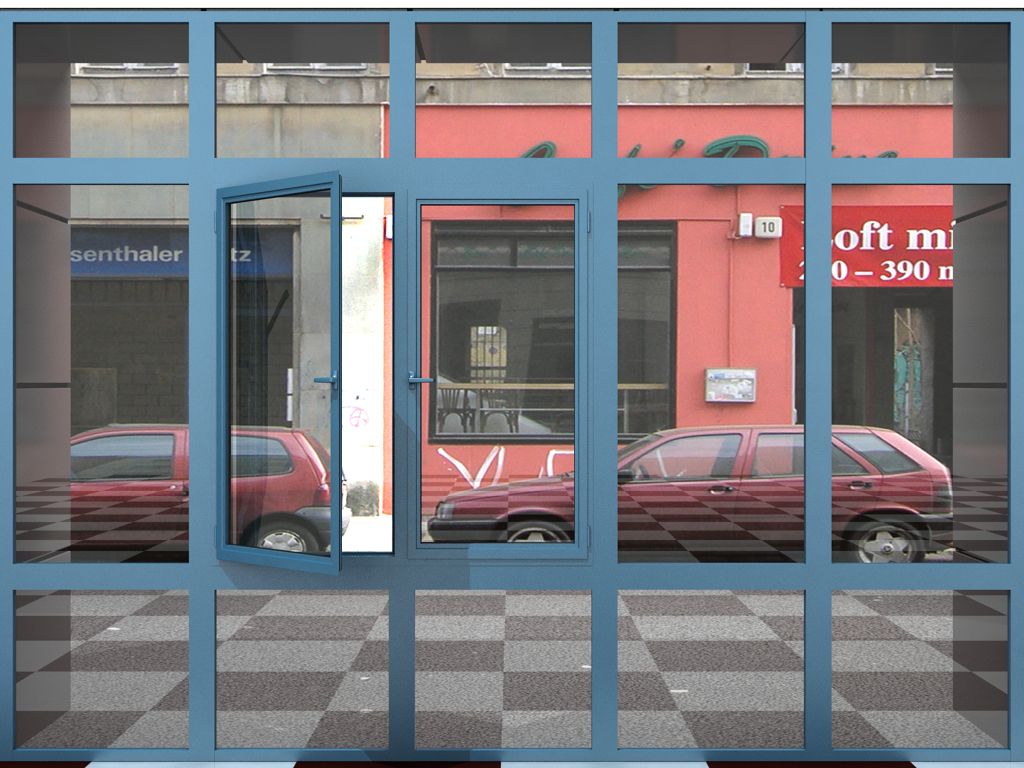

Витраж

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	4 000гө чейин
B, мм тешиктин туурасы	Чектөөлөрсүз
B1, мм стеллаждардын кадамы	1 200гө чейин

Параметр	Значение	Примечание
Ширина, мм	45	Рамка профилдеринин туурасы
Ширина, мм	54	Терезе канаты профилдеринин туурасы
Длина, мм	6200	Профилдердин типтүү узундугу
Толщина заполнения, мм	4-30
Состояние поставки алюминиевых профилей	АД31Т1

Упаковка в картон	Характеристики упаковки
	Жылуучу пенопласт блоктору менен жыгач поддон. Профилдер гофр картон барагы менен оролуп, ПП тасмасы менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгактоо – бул көпүрө профилдери көбүкчөлүү пленка менен оролуп, логотиптеги скотч менен бекитилген. Бир таңгактын салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
	Бул – ПЭ-пленка менен оролгон профилдер, байлоо жана жыгач курама бөлүктөр менен байланышкан жерлерде гофр картон барактары менен корголгон. Жыгач курама бөлүктөрдөгү жалпы жүк салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
	Көпүрө профилдери көбүкчөлүү пленкага оролуп, пенопласт курама палетасына коюлуп, логотиптеги скотч менен бекитилет

Кошумча сүрөттөмө печать

Бул система жылуулук үзгүлтүксүз болбогондуктан, жылуу жайлардын сыртына монтаждоо тамбур болгондо сунушталат.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

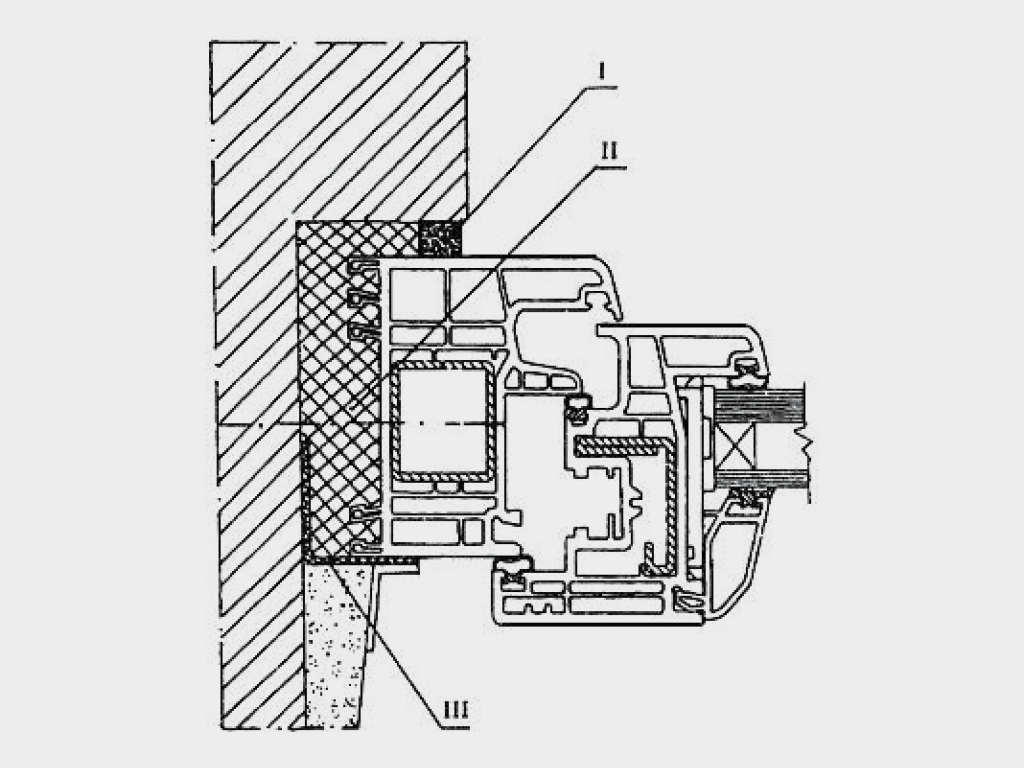

Конструкцияны монтаждоо даярдалган ачкычка ГОСТ 30971-2002 стандартынын талаптарын, айрыкча үч изоляциялык контурду сактоо менен жүргүзүлөт:
I — сырткы суу өткөрбөгөн, буу өткөрүмдүү катмар;
II — борбордук жылуулук изоляциялык катмар;
III — ички буу өткөрбөгөн катмар.

Ачкычтын параметрлери:
Н1, Н2 – ачкычтын бийиктиги (полдон ачкычтын жогору жагына чейинки аралык);
В1, В2 – ачкычтын туурасы (ачкычтын сол жагынан оң жагына чейинки аралык).
Ачкычтын туурасы жана бийиктиги боюнча өлчөө минимум эки жерден жүргүзүлөт. Акыркы өлчөм ар дайым эң кичине мааниде кабыл алынат. Өлчөө учурунда төмөнкү параметрлерге да көңүл буруусу керек: ачкычтын бетинин тегиз жана жылмакай болушу; полдун деңгээлинин айырмасы ачкычтын узундугу боюнча 1 мге 1 ммден ашпашы керек.
Конструкцияларды сапаттуу орнотуу жана алардын кийинки иштешин ишенимдүү камсыздоо үчүн, бөлмөнүн ачкычын даярдоо зарыл. Ачкычтын тазалыгына белгилүү талаптар коюлат:
Ачкыч тик бурчтуу формада болушу керек.
Орнотуу беттери тегиз жана жылмакай, штукатурка калдыктары жана жарыктарсыз болушу шарт.
Полдун беттери тегиз, горизонталдуу, чыккан жана кирген жерлерсиз болушу керек. Чыгып кетүү 1 ммге 1 метрге чейин уруксат берилет.
Вертикалдуу жана горизонталдуу беттер тегиз болушу керек, уруксат берилген чегара – 1 ммге 1 метр.
Эгер ачкыч талаптардан айырмаланып даярдалса, өлчөмдөрдү алуу жана орнотууну баштоодон мурун бул айырмачылыктар жоюлушу керек.
Тигүүчү жана боко бөлмөлөр бир жазыкта болушу керек.
Ачкычтын каркасы негизги конструкция, ширетилген түтүк, фасад профили же витраж түрүндө болушу мүмкүн.

Документация

Паспорттор жана сертификаттар

Чиймелер

Алюминий эритмесинин сертификаты

PDF

Резина буюмдарынын сертификаты

PDF

Жылуулук үзгүлтүксүз терезе-эшик системасынын каталогу

PDF

Жылуулук үзгүлтүксүз терезе-эшик системасынын чертеждери

PDF

DWG

Жылуулук үзгүлтүксүз терезе-эшик системасынын профилдери

PDF

DWG

Жылуулук үзгүлтүксүз терезе-эшик системасынын шыбыралары

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга системанын комплектациясына жеткирүү учурунан тартып 5 жылдык ишенимдүүлүк кепилдиги берилет, колдонуу шарттары сакталганда.

Жаңы буюмдар

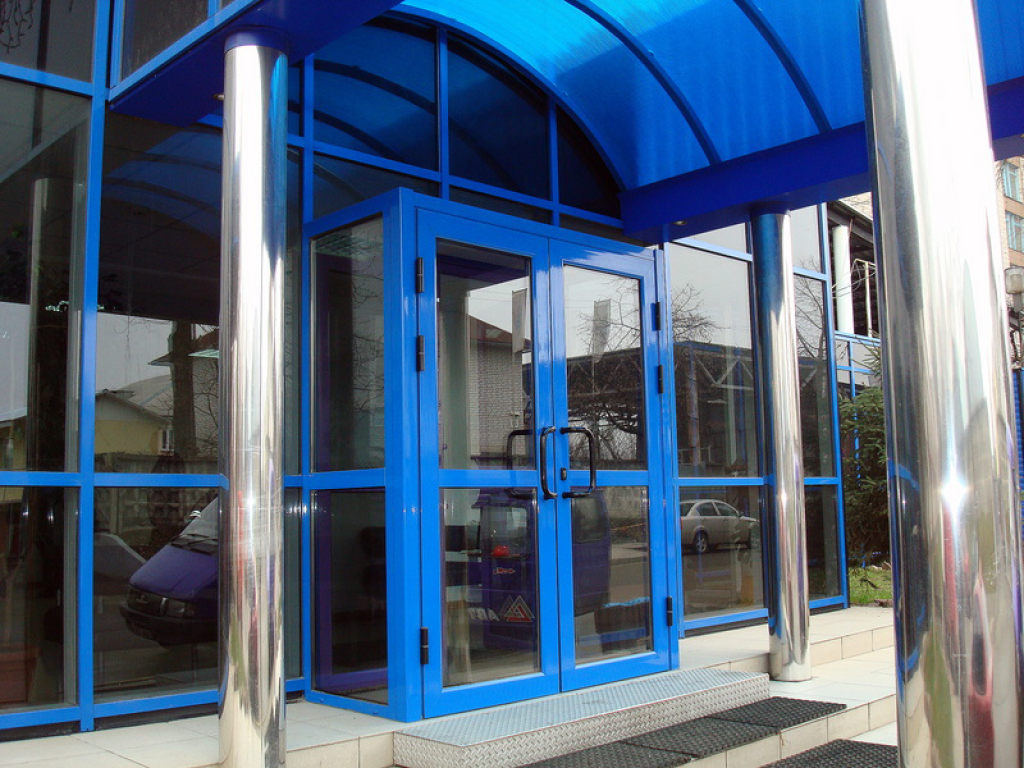

Кошумча конструктивдик чечимдердин болушу ар кандай татаалдыктагы ар түрдүү конструкцияларды долбоорлоого мүмкүнчүлүк берет.

Дизайн

Толтуруунун дизайны

4дөн 30 ммге чейинки каалаган түрдөгү толтуруулар

Стандарттуу түстөр

RAL 9003 (сигналдык ак)

RAL 9016 (транспорттук ак)

RAL 9006 (ак-алюминий)

RAL 7004 (сигналдык боз)

RAL 1014 (пилдин тиши түсү)

RAL 2004 (таза кызгылт сары)

RAL 3020 (транспорттук кызыл)

RAL 3005 (винодоңгур кызыл)

RAL 6018 (сары-жашыл)

RAL 6005 (жашыл мүк)

RAL 7016 (антрацит боз)

RAL 5005 (сигналдык көк)

RAL 8017 (шоколад күрөң)

RAL 9005 (терең кара)

RAL 8014 (сепия күрөң)

Комплектация

Негизги конфигурация

Рамка

Канат

Штапик уплотнителі

Сырткы уплотнителі

Сухар

Колдоо төөнөгүч

Кошумча жабдуулар

Импосттук сухарь — эшик канатын бир нече бөлүккө бөлүүгө мүмкүнчүлүк берген киргизилген элемент.

Күчөтүлгөн стойкалар конструкцияларды жогору бийиктикке орнотууга мүмкүнчүлүк берет.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

4 000 чейин

Курулманын туурасы, м

Кардардын аныктамасы боюнча, чектөөлөр жок

Тирөөчтөрдүн ортосундагы аралык, мм

1 200 чейин

Дизайн

Эшиктин рамкасы
Тартылуу уплотнителі
Эшиктин канаты
Сырткы уплотнителі
Штапик
Толтуруучу материал
Штапик уплотнителі
Эшиктин табаны
Эшиктин тартылуусу
Эшиктин тосмосу

Стандарттуу дизайн чечимдери

Терезе блогy

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	700дөн 2 400гө чейин
B, мм тешиктин туурасы	500дөн 1 600гө чейин

Эшик блогy

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	3 000гө чейин
B, мм тешиктин туурасы	1 200гө чейин

Витраж

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	4 000гө чейин
B, мм тешиктин туурасы	Чектөөлөрсүз
B1, мм стеллаждардын кадамы	1 200гө чейин

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Ширина, мм	45	Рамка профилдеринин туурасы
Ширина, мм	54	Терезе канаты профилдеринин туурасы
Длина, мм	6200	Профилдердин типтүү узундугу
Толщина заполнения, мм	4-30
Состояние поставки алюминиевых профилей	АД31Т1

Пакет

Упаковка в картон	Характеристики упаковки
	Жылуучу пенопласт блоктору менен жыгач поддон. Профилдер гофр картон барагы менен оролуп, ПП тасмасы менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгактоо – бул көпүрө профилдери көбүкчөлүү пленка менен оролуп, логотиптеги скотч менен бекитилген. Бир таңгактын салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
	Бул – ПЭ-пленка менен оролгон профилдер, байлоо жана жыгач курама бөлүктөр менен байланышкан жерлерде гофр картон барактары менен корголгон. Жыгач курама бөлүктөрдөгү жалпы жүк салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
	Көпүрө профилдери көбүкчөлүү пленкага оролуп, пенопласт курама палетасына коюлуп, логотиптеги скотч менен бекитилет

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Ачкычтын параметрлери:
Н1, Н2 – ачкычтын бийиктиги (полдон ачкычтын жогору жагына чейинки аралык);
В1, В2 – ачкычтын туурасы (ачкычтын сол жагынан оң жагына чейинки аралык).
Ачкычтын туурасы жана бийиктиги боюнча өлчөө минимум эки жерден жүргүзүлөт. Акыркы өлчөм ар дайым эң кичине мааниде кабыл алынат. Өлчөө учурунда төмөнкү параметрлерге да көңүл буруусу керек: ачкычтын бетинин тегиз жана жылмакай болушу; полдун деңгээлинин айырмасы ачкычтын узундугу боюнча 1 мге 1 ммден ашпашы керек.
Конструкцияларды сапаттуу орнотуу жана алардын кийинки иштешин ишенимдүү камсыздоо үчүн, бөлмөнүн ачкычын даярдоо зарыл. Ачкычтын тазалыгына белгилүү талаптар коюлат:
Ачкыч тик бурчтуу формада болушу керек.
Орнотуу беттери тегиз жана жылмакай, штукатурка калдыктары жана жарыктарсыз болушу шарт.
Полдун беттери тегиз, горизонталдуу, чыккан жана кирген жерлерсиз болушу керек. Чыгып кетүү 1 ммге 1 метрге чейин уруксат берилет.
Вертикалдуу жана горизонталдуу беттер тегиз болушу керек, уруксат берилген чегара – 1 ммге 1 метр.
Эгер ачкыч талаптардан айырмаланып даярдалса, өлчөмдөрдү алуу жана орнотууну баштоодон мурун бул айырмачылыктар жоюлушу керек.
Тигүүчү жана боко бөлмөлөр бир жазыкта болушу керек.
Ачкычтын каркасы негизги конструкция, ширетилген түтүк, фасад профили же витраж түрүндө болушу мүмкүн.

Кепилдик милдеттенмелери

Документация

Паспорттор жана сертификаттар

Алюминий эритмесинин сертификаты

PDF

Резина буюмдарынын сертификаты

PDF

Чиймелер

Жылуулук үзгүлтүксүз терезе-эшик системасынын каталогу

PDF

Жылуулук үзгүлтүксүз терезе-эшик системасынын чертеждери

PDF

DWG

Жылуулук үзгүлтүксүз терезе-эшик системасынын профилдери

PDF

DWG

Жылуулук үзгүлтүксүз терезе-эшик системасынын шыбыралары

PDF

DWG
