DoorHan ширетилген зым тор менен тосмолор системаларын сатып алуу

Ачылма эшиктер классикалык конструкцияга ээ болуп, дагы эле популярдуулугун сактап келет. Алар техникалык мүмкүнчүлүгү жок болгон учурда жылма эшиктердин ордуна орнотулат. Бул эшиктер аймакка ыңгайлуу кирүүнү камсыз кылып, шаар четиндеги үйлөргө жана өнөр жай объектилерине ылайыктуу.

Колдонуу чөйрөсү:

Жеке кардар

Дачалар, шаар четиндеги үйлөр, коопсуздукту, аймакты коргоону жана ыңгайлуу кирүүнү камсыз кылуу зарыл болгон жерлер. Жылма эшиктерди орнотууга орун жетпеген учурларда алмашкыс.

Өнөр жай

Ишканалар, жабык мекемелер, өтмөктү ишенимдүү жана ыңгайлуу жабуу зарыл болгон жайлар.

Өнөр жай

Ишкананын ичинде чоң көлөмдөгү жүк жана материалдарды жеткирүүгө мүмкүнчүлүк берип, зоналарды бөлүү.

Бизнес

Туристтик комплекстердин, мейманканалардын, эс алуу базаларынын жабык аймагын тосуу.

монтаж менен заказ берүү

Артыкчылыктар

Жогорку коррозияга туруктуулук

Пруток ширетилгенден кийин цинктелген каптоо уникалдуу технологиясы секциянын бүт бетин, анын ичинде ширетүү чокуларынын жерлерин коргойт.

Аймакты жакшы көрүү мүмкүнчүлүгү

Ширетилген тордон жасалган эшиктердин конструкциясы аймактын көрүнүшүн бузбастан мейкиндикти бөлүүгө мүмкүндүк берет.

Узак мөөнөттүү эксплуатация

Конструкциянын бардык элементтери порошок боёк менен капталган, бул изделиенин кызмат мөөнөтүн бир топ узартат.

Автоматташтыруу

DoorHan компаниясынын автоматиканы өндүрүүчү өз заводунун болушу ар кандай түрдөгү жана өлчөмдөгү эшиктерди электроприводдор жана DoorHan аксессуарлары аркылуу автоматташтырууга мүмкүндүк берет.

Жогорку коррозияга туруктуулук

Аймакты жакшы көрүү мүмкүнчүлүгү

Узак мөөнөттүү эксплуатация

Автоматташтыруу

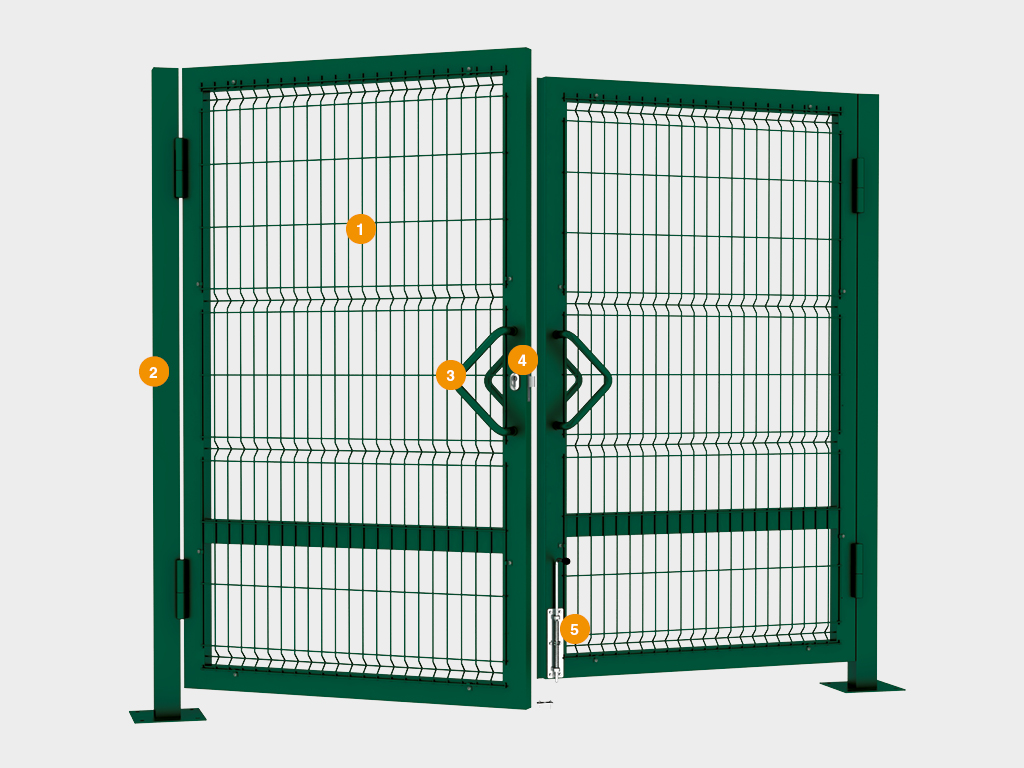

Комплектация

Негизги конфигурация

Кошумча жабдуулар

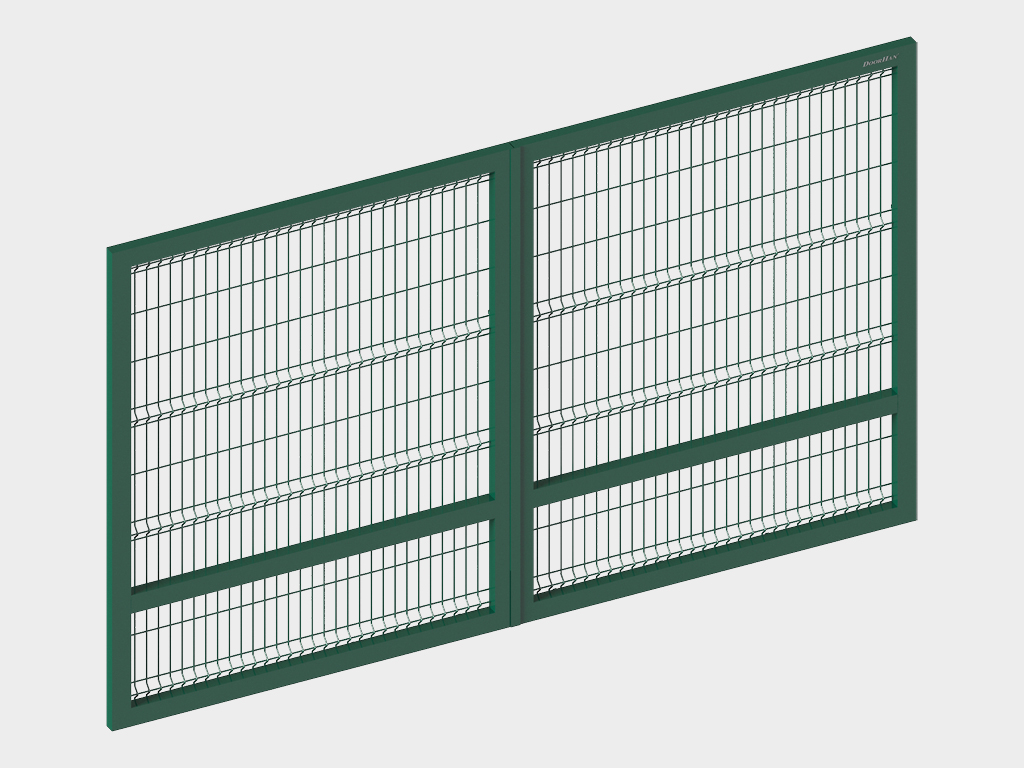

Эшик калканы.

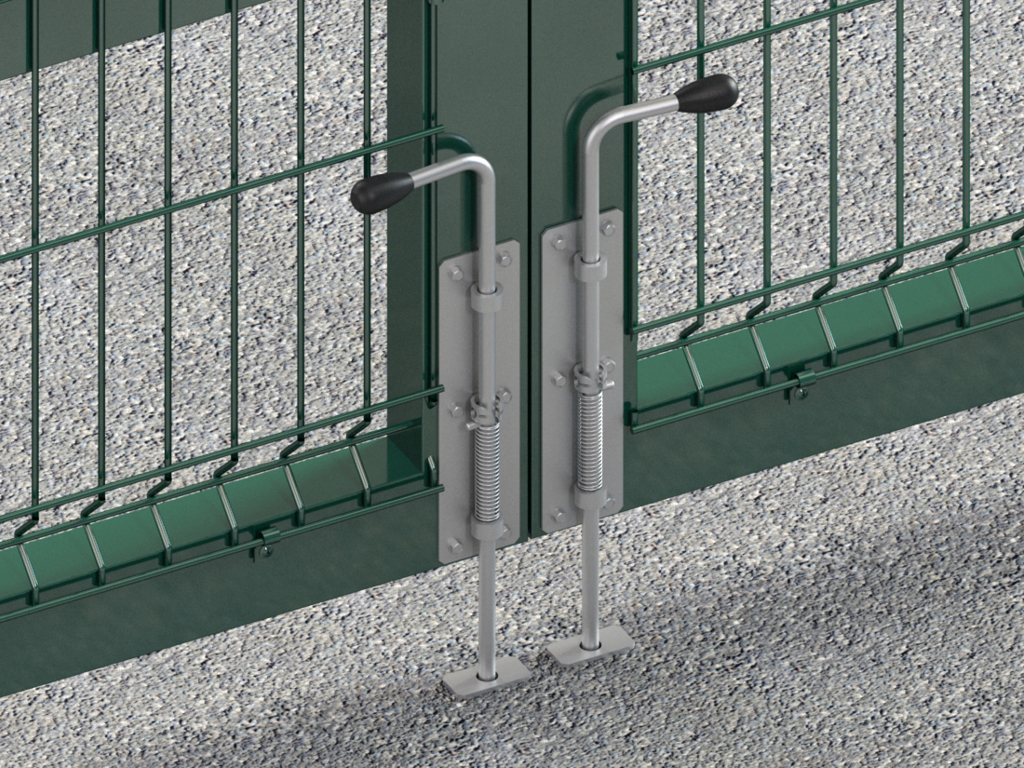

Жерге бекитүүчү калканча.

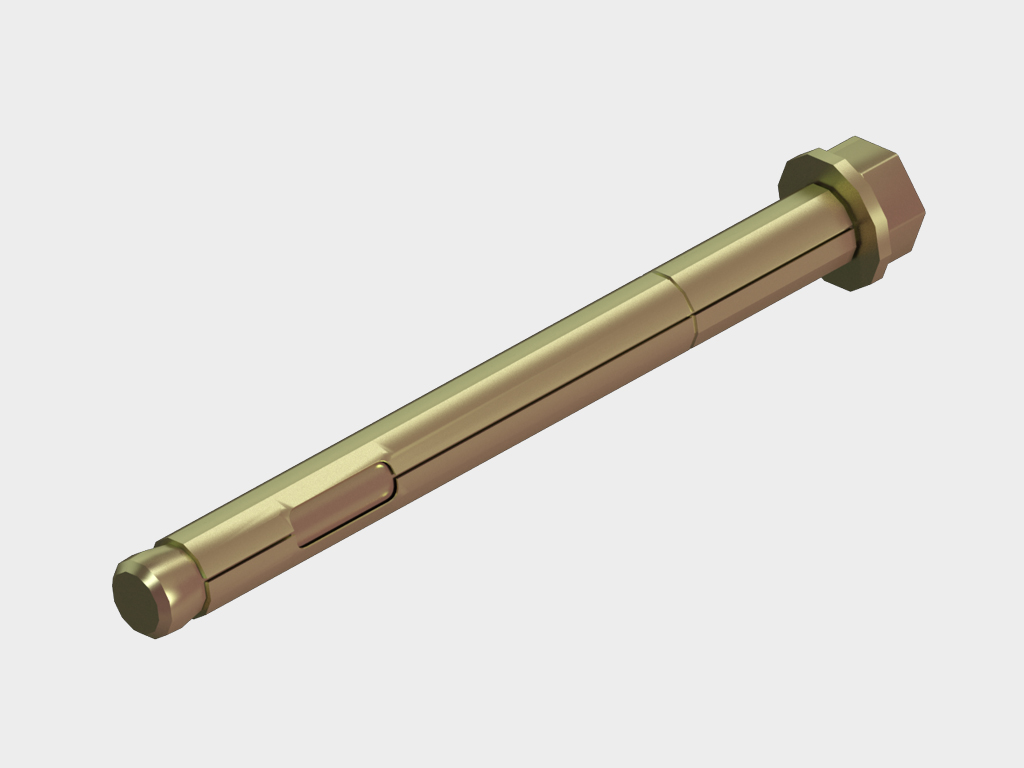

Анкердик болт 12 × 120 мм.

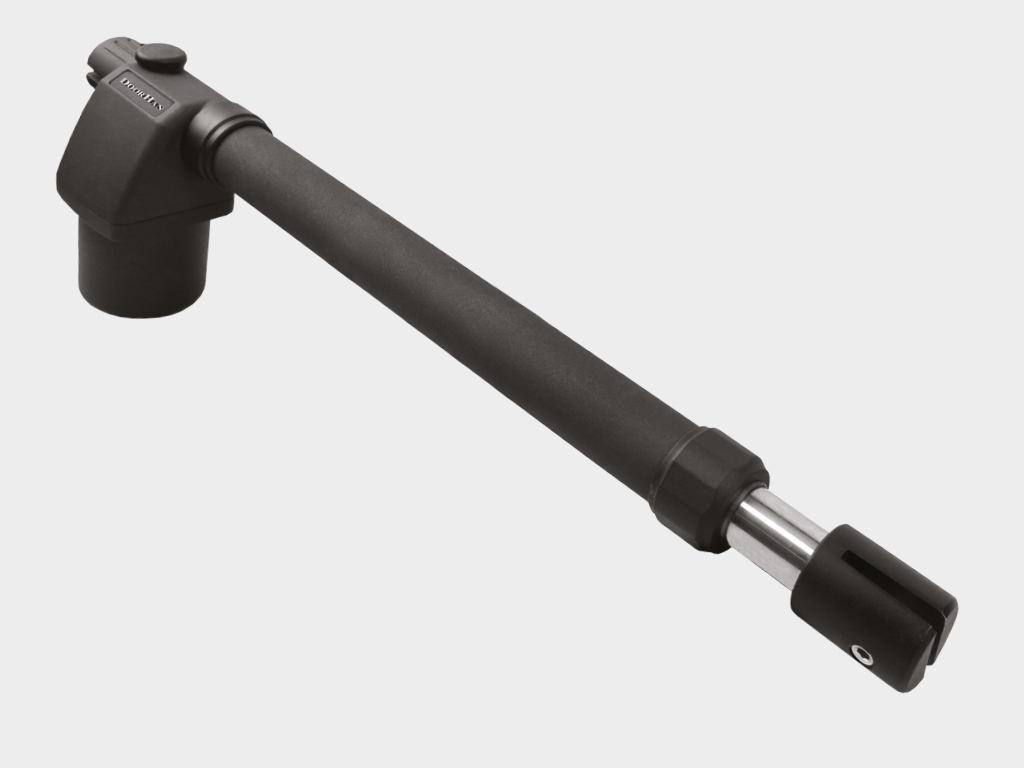

Эшиктерди автоматташтыруу үчүн привод.

Эшиктердин ачылышын көрсөтүүчү лампа.

Фотоэлементтер.

Түймөлүү ачкыч.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

1 000–3 000

Ачылуу туурасы, мм

2 000–6 000

Тазалоо, мм

50–200

Эшик калканы
Мамычалар

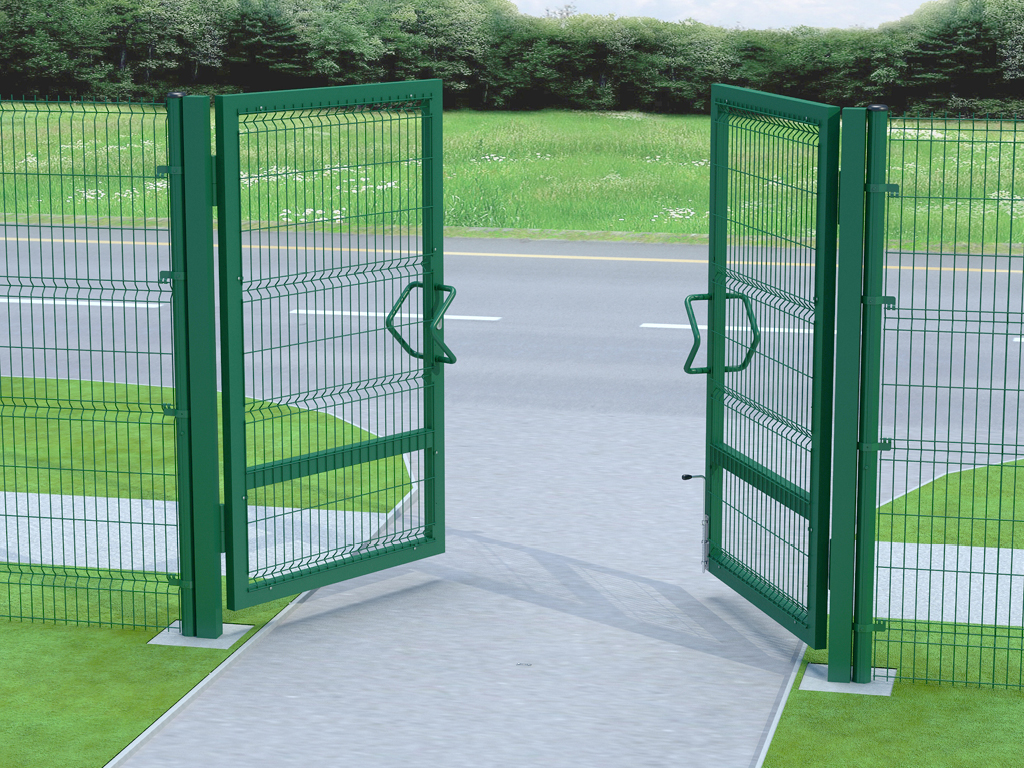

Т-профилден жасалган болот рамалуу ачылма эшиктер эң популярдуу өлчөмдө, 100 × 100 мм мамычалар колдонуу менен чыгарылат. Шаар четиндеги үйлөргө жана өнөр жай объектилерине ылайыктуу.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000
B, мм тешиктин туурасы	4 000
P, мм аралык	100

Параметр	Значение	Примечание
Порошоктук каптоонун минималдуу калыңдыгы, мкм	60
Цинктин беттик тыгыздыгынын минималдуу мааниси, г/м²	80
Горизонталдуу таякчанын диаметри, мм	4
Тик таякчанын диаметри, мм	4
Шамал жүгүнө туруктуулук, Па	700
Катуу дененин соккусуна туруктуулугу, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	20 000
Кол менен ачуу жана жабуу күчү, Н, ашык эмес	150
Туткалардын кенепке бекитилишинин бекемдиги, H	1000 ден кем эмес
Клапандардын ачылуу бурчу, градус	120

1. Системаны туура орнотуу жана туура пайдалануу тосмо системасынын ишенимдүүлүгүн жана узак кызмат мөөнөтүн камсыздайт. Пайдаланууда төмөнкүлөрдү аткарыңыз:

1.1. Системаны орнотуп бүткөндөн кийин ар 6 айда изделиенин сырткы абалын текшериңиз.

1.2. Сырттан текшерүүдө ширетилген секциялардын негизги мамычага бекем бекитилгенин, начар бириккен жерлер жоктугун жана сырттан механикалык зыяндар болбогонун текшериңиз.

1.3. Тосмодо эшиктер, калиткалар сыяктуу киргизилген конструкциялар болсо, алардын бирикмелери жана иштөө абалы текшерилиш керек.

1.4. Эшиктердин жана калиткалардын так ачылып-жабылышын камсыз кылыңыз, жабышып же кыйкырык чыгарбай иштеши керек, катуу бекитилген жабылуучу түзүлүш менен бекитилсин. Зарыл болсо, жөндөө элементтери аркылуу абалын тууралап, туткаларды, шарнирлерди жана кулпуларды майлап туруңуз.

1.5. Мамычалардын ичине суу, кар, боз, жамгыр сыяктуу жаан-чачын киришине жол бербеңиз. Бул үчүн бардык мамычалар атайын тыгычтар менен жабылганын текшериңиз.

1.6. Тосмолорду пайдалануу -50°С ден +60°С ге чейинки температурада жана салыштырмалуу нымдуулук 75% чамасында уруксат берилет.

2. Тосмону колдонууда төмөнкүлөргө тыюу салынат:

2.1. Тосмого күчтүү чабуулдар жана сокку урунушу.

2.2. Тосмону тазалоодо бети зыян келтире турган заттарды колдонуу.

2.3. Өндүрүүчү тарабынан каралбаган жабдууларды орнотуу, бул конструкциянын салмагы, шамал ж.б. жүктөмдөрүн өзгөртөт жана ишенимдүүлүк сапатын төмөндөтүшү мүмкүн

3. Коопсуздук жана видеокөзөмөл системаларын орнотуу үчүн атайын бул максатта иштелип чыккан конструкция колдонулушу керек. Башка жабдууларды орнотуу мүмкүнчүлүгүн өндүрүүчүнөн тактап алыңыз.

4. Коопсуздук чаралары:

4.1. Тосмолорду монтаждоо инструкцияларына толук таанышкандар тарабынан жүргүзүлүшү керек.

4.2. Монтаж иштеринде текшерилген, сапаттуу куралдарды гана колдонуу зарыл.

4.3. Секцияларды орнотуу учурунда алардын түшүшүнө жол бербөө үчүн өзгөчө этияттык менен иштөө керек.

4.4. Жумушчу персоналды 1,5 метрден жогору көтөрүү керек болгон учурда коопсуздук курлары колдонулушу зарыл жана алардын абалы жумушка киришкенге чейин текшерилиши керек.

5. Монтажда тыюу салынган нерселер:

5.1. Ыңгайлуу эмес, таяк же жылма баскыч колдонуу.

5.2. 2,5 метрден жогору тепкичтерди колдонуу.

Упаковка в картон	Характеристики упаковки
Описание	Щит жана мамычалардын таңгактоосу
Состав	Беш катмарлуу картон, стрейч пленка, логотиптүү скотч

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Мамычалардын стандарттык таңгактоосу

Упаковка в дерево	Характеристики упаковки
Описание	Щит жана мамычалардын таңгактоосу
Состав	Тактайдан жасалган каркас, четтеринде картон барак

Упаковка в коробку	Характеристики упаковки
Описание	Комплекттин таңгактоосу стандарттык өлчөмдөгү куту түрүндө болот
Состав	Үч катмарлуу картон куту, стрейч пленка, логотиптүү скотч
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Эшка тактасынын таңгактоосу

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

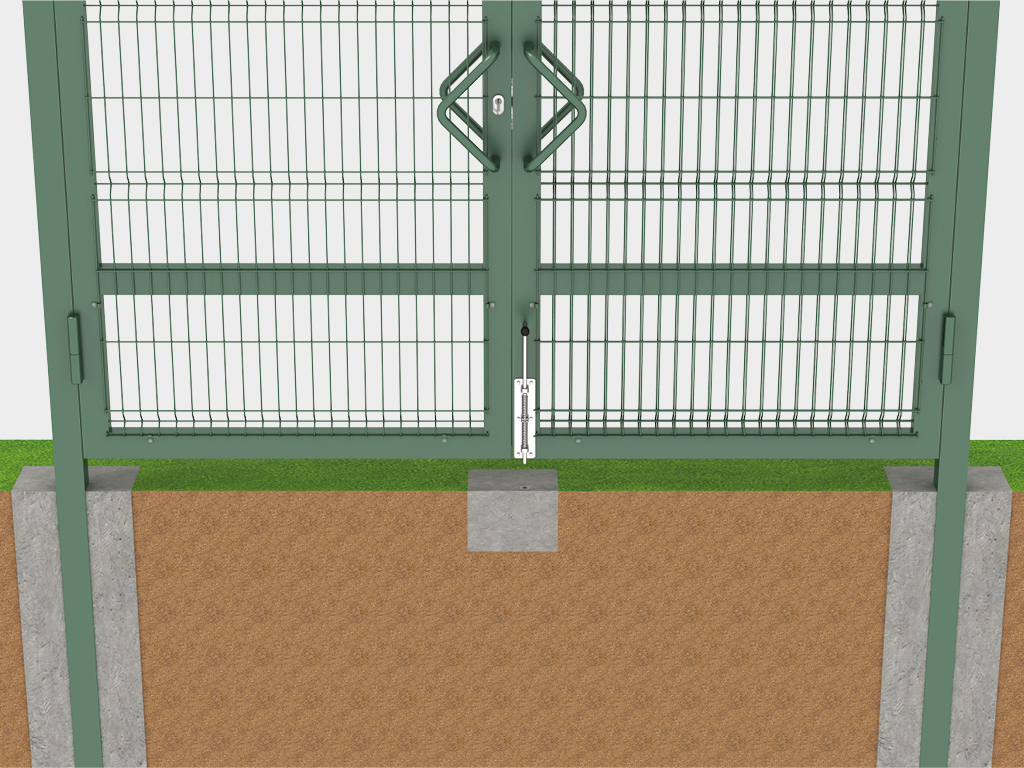

Мамычаларды куюп монтаждоо (тереңдиги — 1 500 мм).

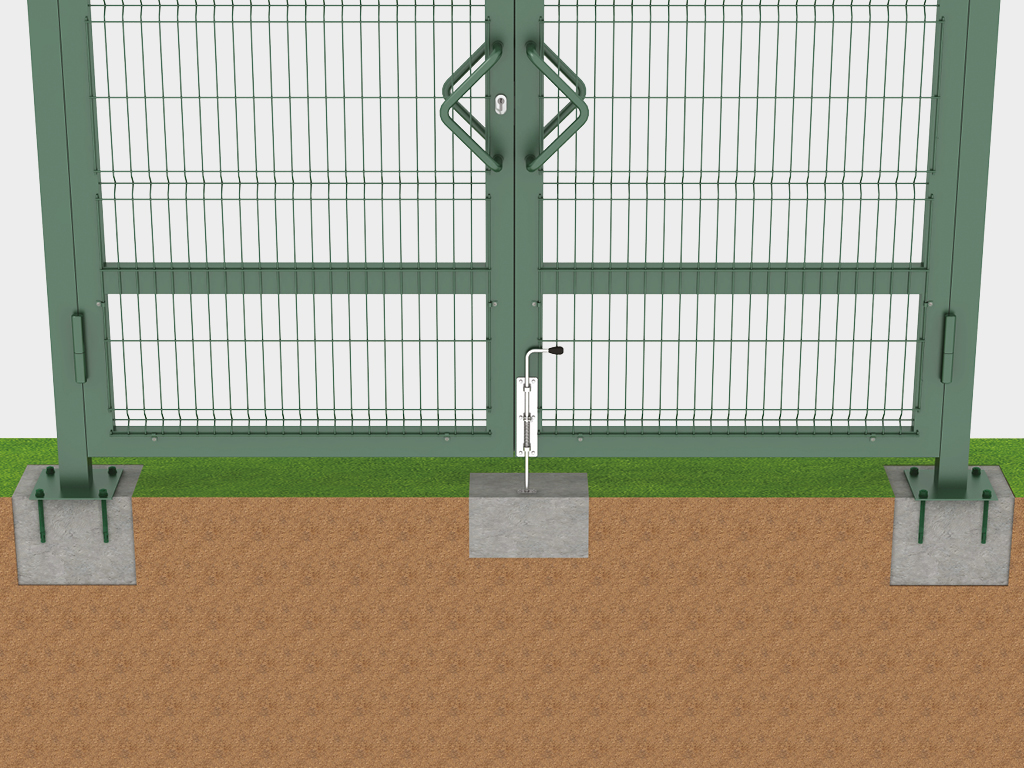

Фланецтерге монтаждоо.

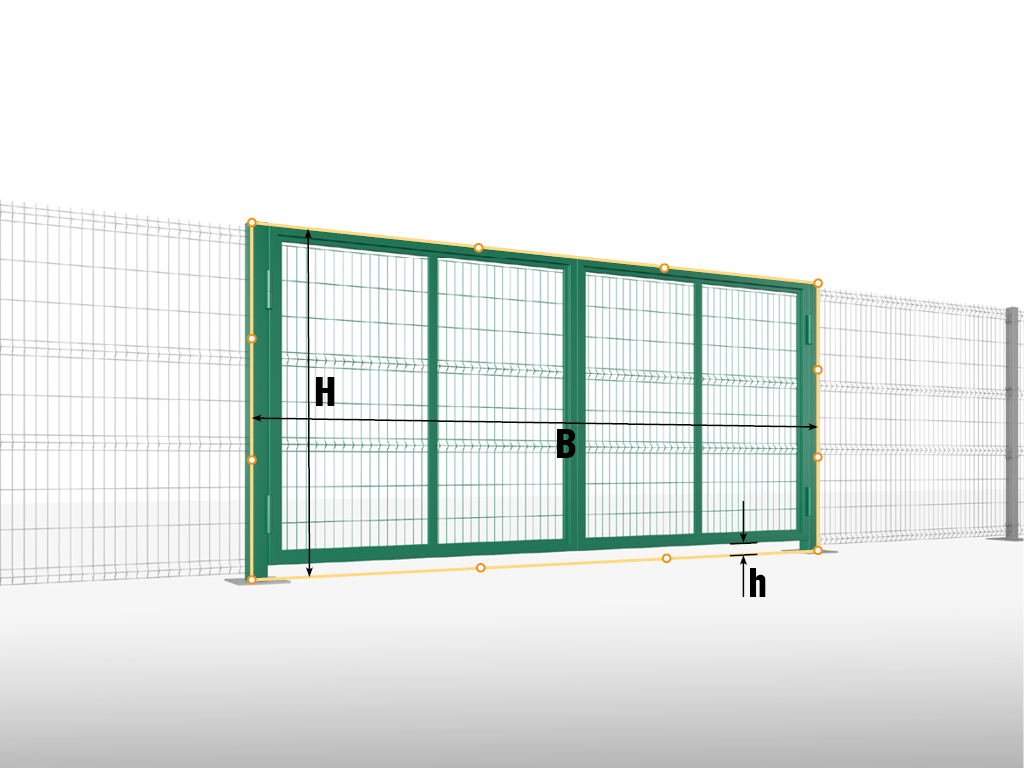

H (мм) — конструкциянын бийиктиги.
B (мм) — конструкциянын туурасы.
h (мм) — тазалык, боштук.

Документация

Паспорттор жана сертификаттар

Чиймелер

Тастыктоо сертификаты

PDF

Ограждение системаларына арналган эки катар эшиктердин паспорту

PDF

Ограждение системаларына арналган эки катар эшиктер

PDF

DWG

Ограждение системаларына арналган эки катар эшиктерди монтаждоо

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин эшиктеринин иштөө гарантиясы сатып алгандан тартып розничный кардарларга 1 жылга, дилердик заказдарга 2 жылга берилет.

Жаңы буюмдар

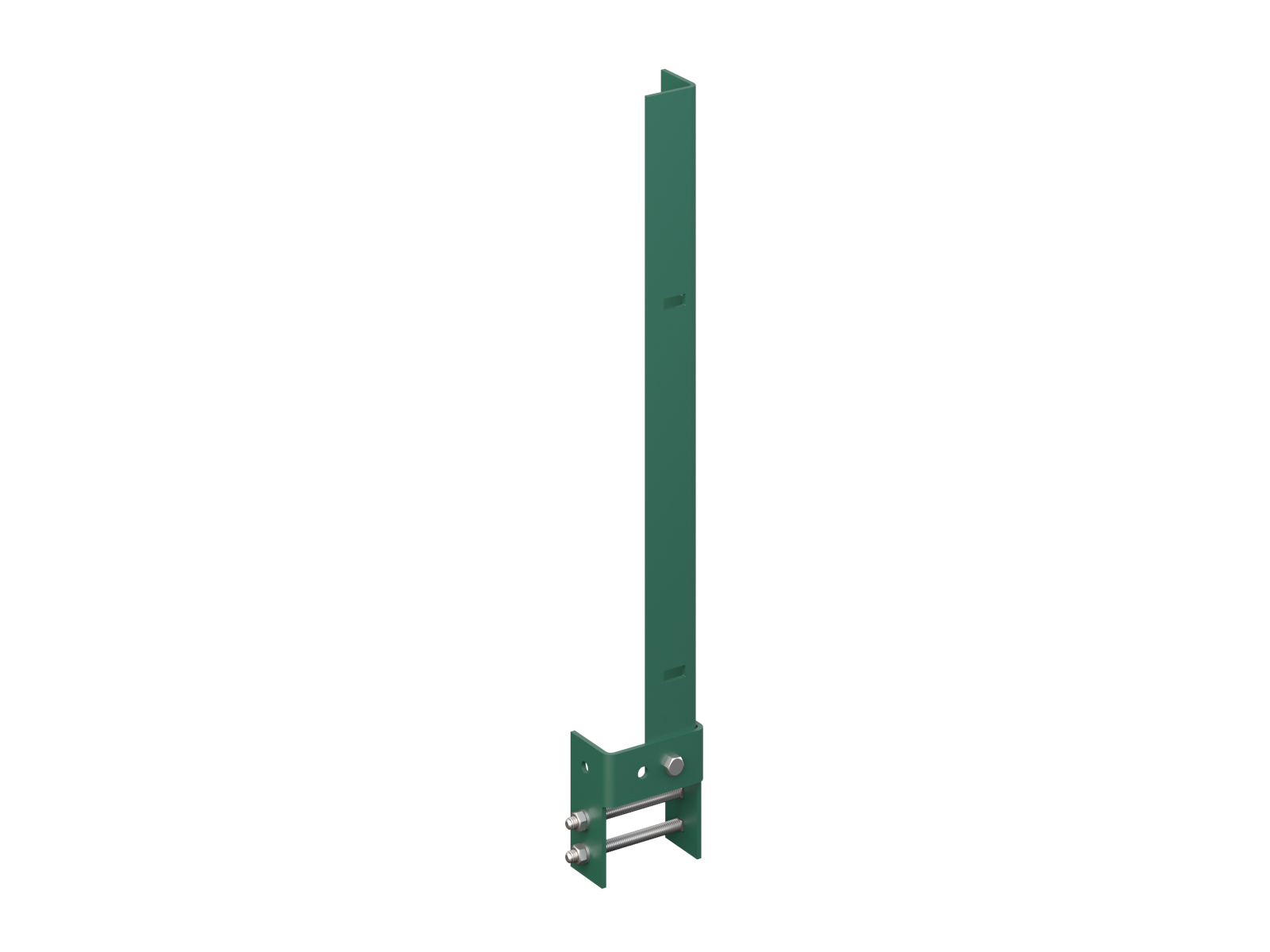

I-үстүнкү учтуу бөлүк эки катар эшиктерге орнотулуп, андан кийин орнотулган каптал тосмо үчүн колдонулат.

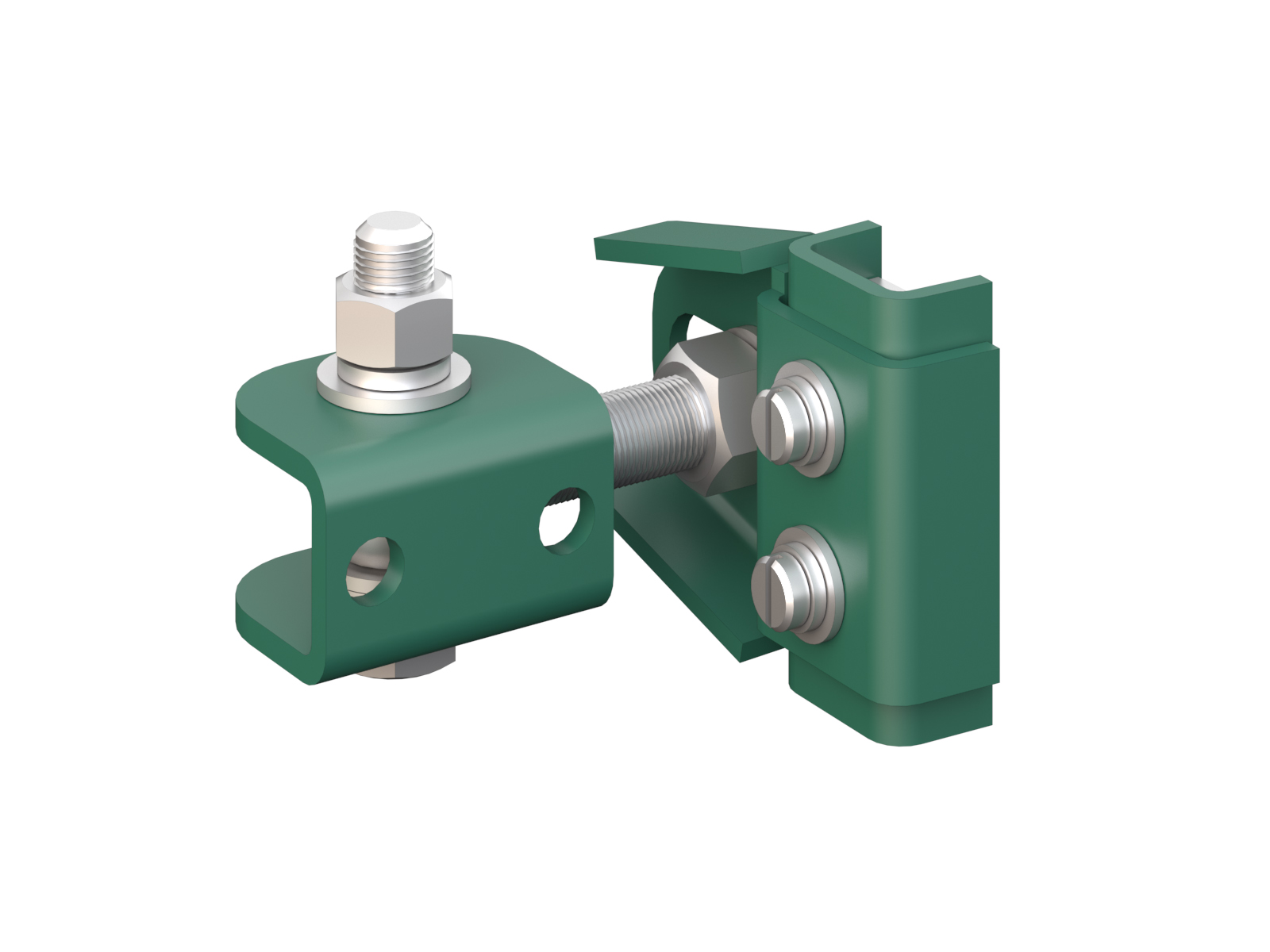

Илгичтер эшик такталардын бийиктигин, туурасын жана сырткы чыгарылышын жөнгө салууга мүмкүндүк берет.

Комплектация

Негизги конфигурация

Эшик калканы.

Кошумча жабдуулар

Жерге бекитүүчү калканча.

Анкердик болт 12 × 120 мм.

Эшиктерди автоматташтыруу үчүн привод.

Эшиктердин ачылышын көрсөтүүчү лампа.

Фотоэлементтер.

Түймөлүү ачкыч.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

1 000–3 000

Ачылуу туурасы, мм

2 000–6 000

Тазалоо, мм

50–200

Дизайн

Эшик калканы
Мамычалар

Стандарттуу дизайн чечимдери

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000
B, мм тешиктин туурасы	4 000
P, мм аралык	100

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Порошоктук каптоонун минималдуу калыңдыгы, мкм	60
Цинктин беттик тыгыздыгынын минималдуу мааниси, г/м²	80
Горизонталдуу таякчанын диаметри, мм	4
Тик таякчанын диаметри, мм	4
Шамал жүгүнө туруктуулук, Па	700
Катуу дененин соккусуна туруктуулугу, Дж	Е = 10 Дж; h = 1 м; m = 1 кг
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	20 000
Кол менен ачуу жана жабуу күчү, Н, ашык эмес	150
Туткалардын кенепке бекитилишинин бекемдиги, H	1000 ден кем эмес
Клапандардын ачылуу бурчу, градус	120

Продукциянын иштөө шарттары

1.1. Системаны орнотуп бүткөндөн кийин ар 6 айда изделиенин сырткы абалын текшериңиз.

2. Тосмону колдонууда төмөнкүлөргө тыюу салынат:

2.1. Тосмого күчтүү чабуулдар жана сокку урунушу.

2.2. Тосмону тазалоодо бети зыян келтире турган заттарды колдонуу.

4. Коопсуздук чаралары:

4.1. Тосмолорду монтаждоо инструкцияларына толук таанышкандар тарабынан жүргүзүлүшү керек.

4.2. Монтаж иштеринде текшерилген, сапаттуу куралдарды гана колдонуу зарыл.

4.3. Секцияларды орнотуу учурунда алардын түшүшүнө жол бербөө үчүн өзгөчө этияттык менен иштөө керек.

5. Монтажда тыюу салынган нерселер:

5.1. Ыңгайлуу эмес, таяк же жылма баскыч колдонуу.

5.2. 2,5 метрден жогору тепкичтерди колдонуу.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Щит жана мамычалардын таңгактоосу
Состав	Беш катмарлуу картон, стрейч пленка, логотиптүү скотч

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Мамычалардын стандарттык таңгактоосу

Упаковка в дерево	Характеристики упаковки
Описание	Щит жана мамычалардын таңгактоосу
Состав	Тактайдан жасалган каркас, четтеринде картон барак

Упаковка в коробку	Характеристики упаковки
Описание	Комплекттин таңгактоосу стандарттык өлчөмдөгү куту түрүндө болот
Состав	Үч катмарлуу картон куту, стрейч пленка, логотиптүү скотч
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Эшка тактасынын таңгактоосу

Орнотуу

Орнотуу ыкмалары

Мамычаларды куюп монтаждоо (тереңдиги — 1 500 мм).

Фланецтерге монтаждоо.

Курулуш аянтын даярдоо

H (мм) — конструкциянын бийиктиги.
B (мм) — конструкциянын туурасы.
h (мм) — тазалык, боштук.

Кепилдик милдеттенмелери

Документация

Паспорттор жана сертификаттар

Тастыктоо сертификаты

PDF

Ограждение системаларына арналган эки катар эшиктердин паспорту

PDF

Чиймелер

Ограждение системаларына арналган эки катар эшиктер

PDF

DWG

Ограждение системаларына арналган эки катар эшиктерди монтаждоо

PDF

DWG

Буйрутма бериңиз

Кайра чалуу

Ширетилген тор менен толтурулган болот рамалуу ачылма эшик
