Жүктөө-разгрузка жабдуулары
Эки катарлуу жылма эшиктер
Catalog

AD-SP приводуна арналган автоматтык сырма эшиктин комплекти (бир канаттуу жеңил жеңилдетилген версия)

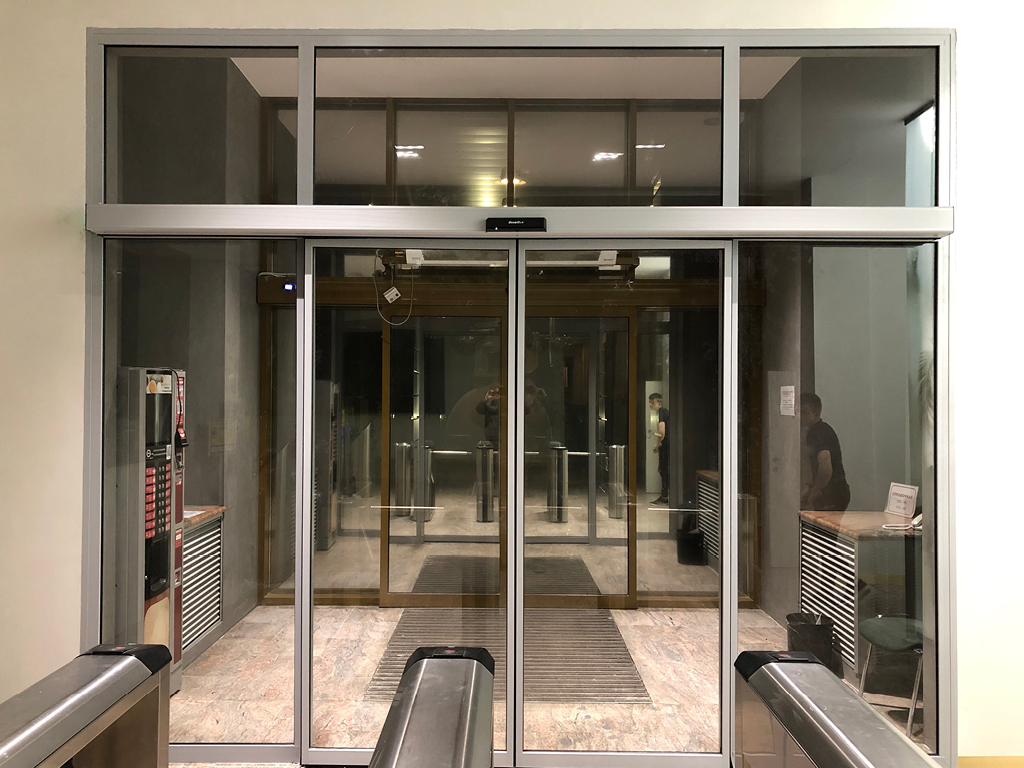

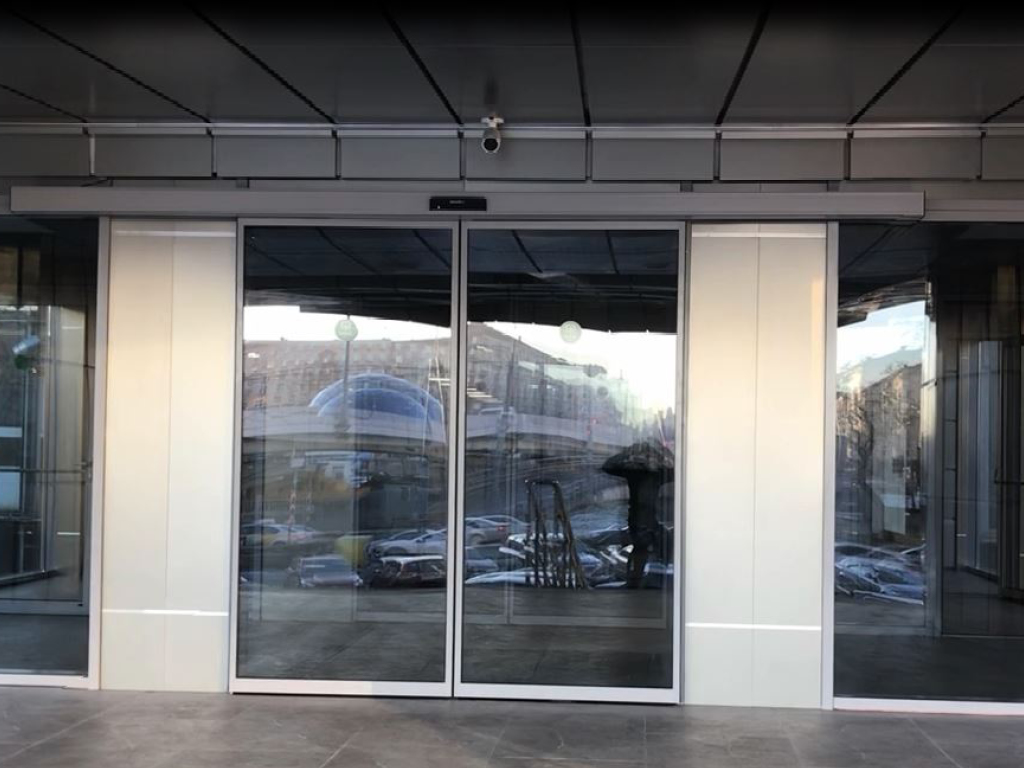

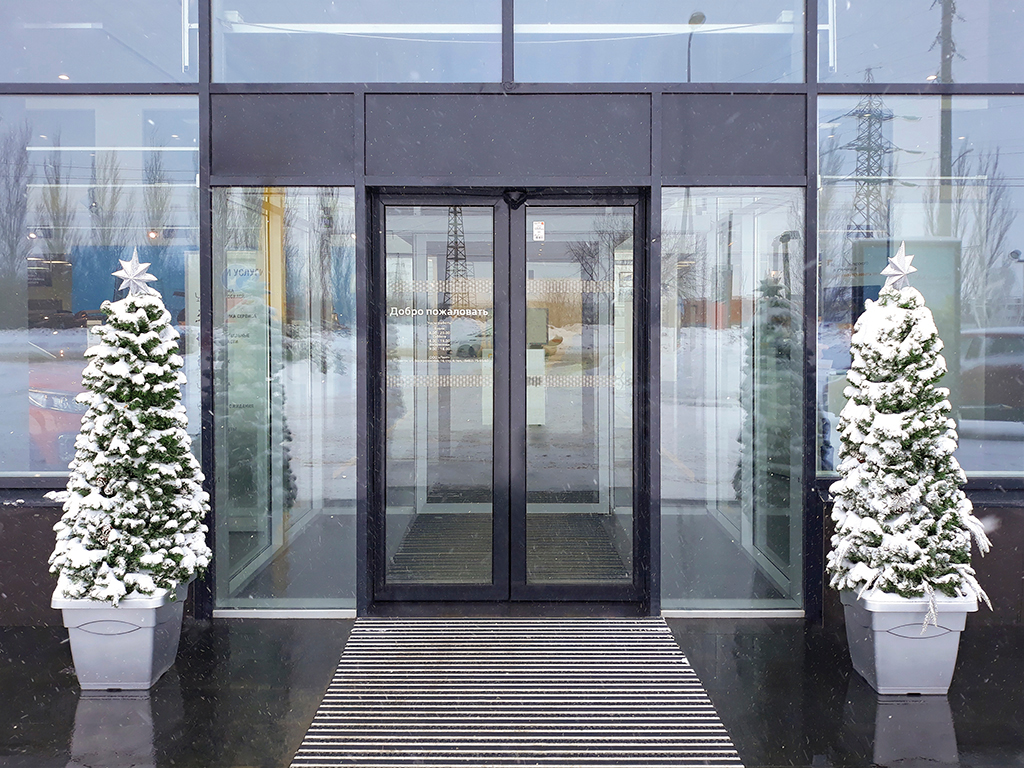

Автоматтык сырма эшик адамдардын көп өтүүчү соода-көңүл ачуу борборлору, бизнес-борборлор, ресторандар, кампалар жана өндүрүштүк комплексалар, медициналык мекемелер, коомдук-күндөлүк пайдалануучу имараттар сыяктуу ар кандай коммерциялык объекттердин кириш топторунун ачык жерлерине орнотуу үчүн иштелип чыккан. Бир канаттуу эшиктердин конструкциялары ачык жердеги бир же эки дубалдын жоктугу менен байланышкан көйгөйлөрдү чечүүгө мүмкүндүк берет.
Зона применения:

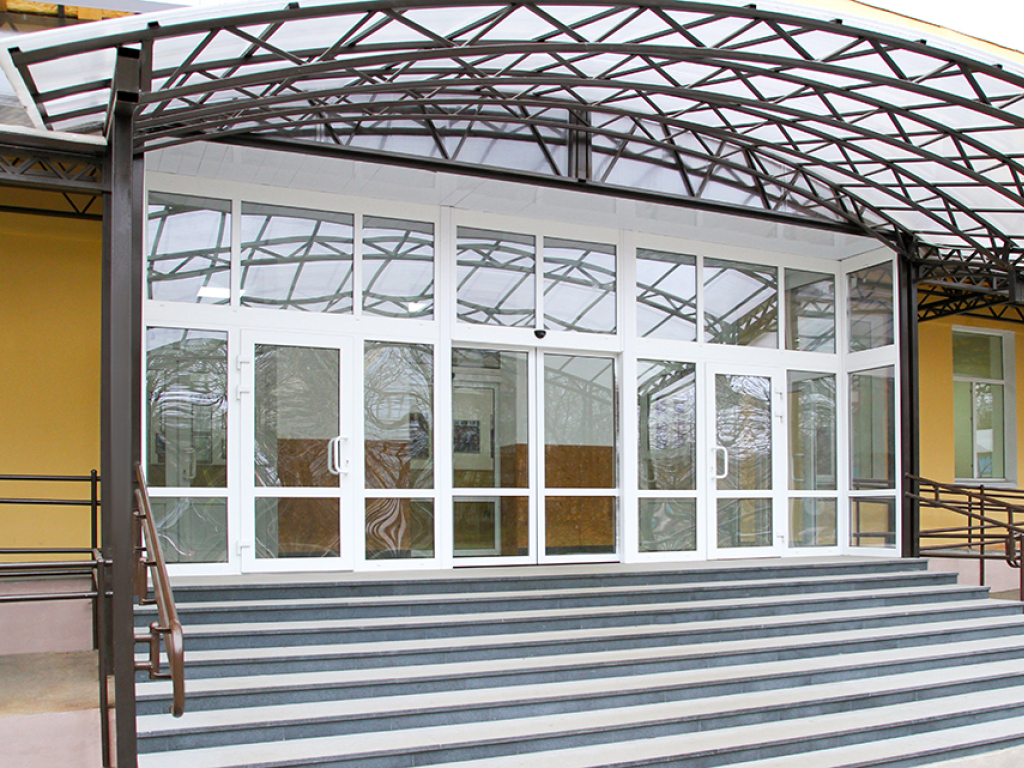

Медициналык мекемелер
Оорукана жана поликлиникалардын кириш топтору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.

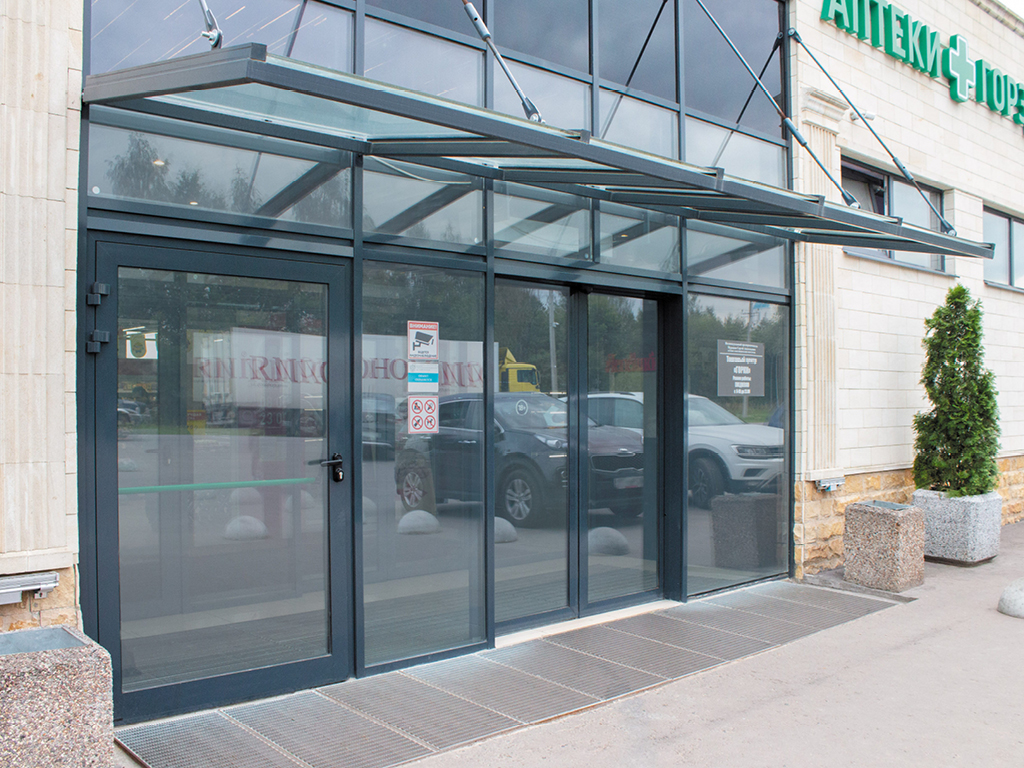

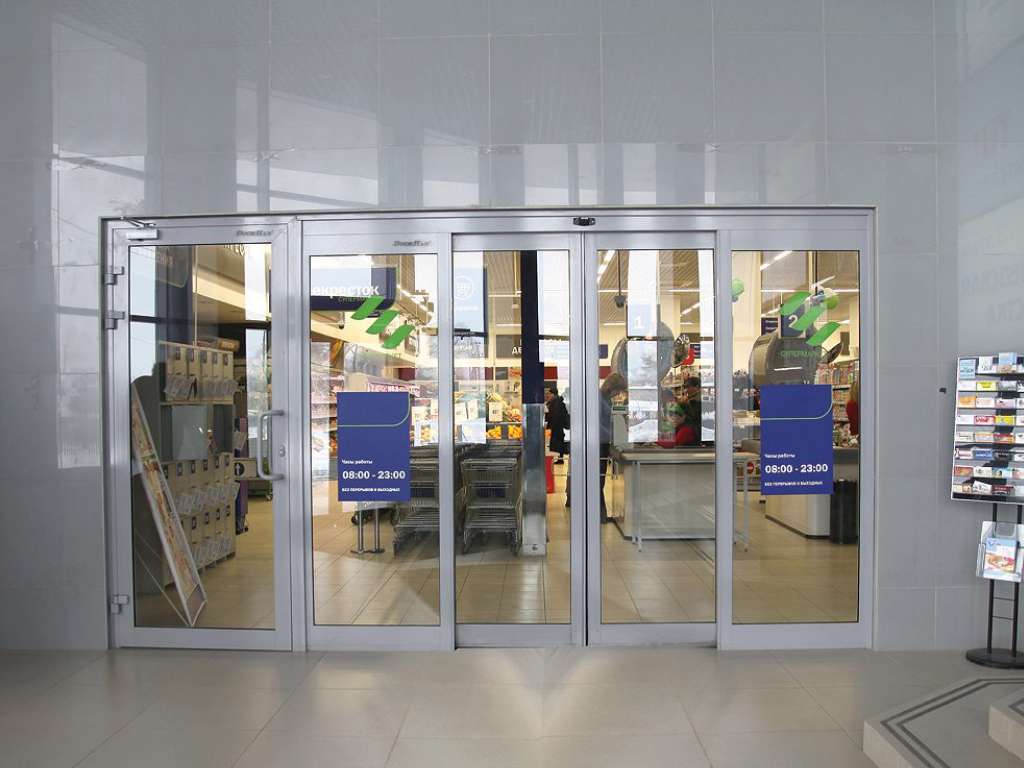

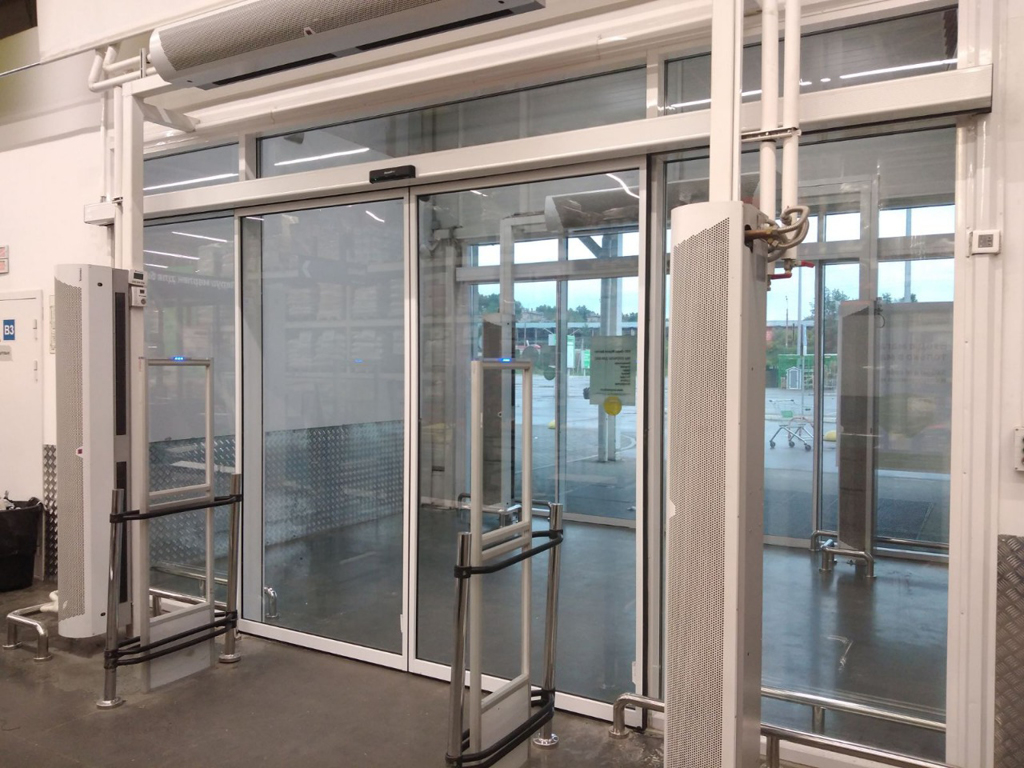

Соода объектилери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үйдүн жаныдагы дүкөндөр жана бутиктер, дарыканалар, салондор жана банктардын бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кириш топтору, зоналарды бөлүү (мисалы: зал — ресторан — ашкана), конференц-залдар жана банкеттик жайлар.

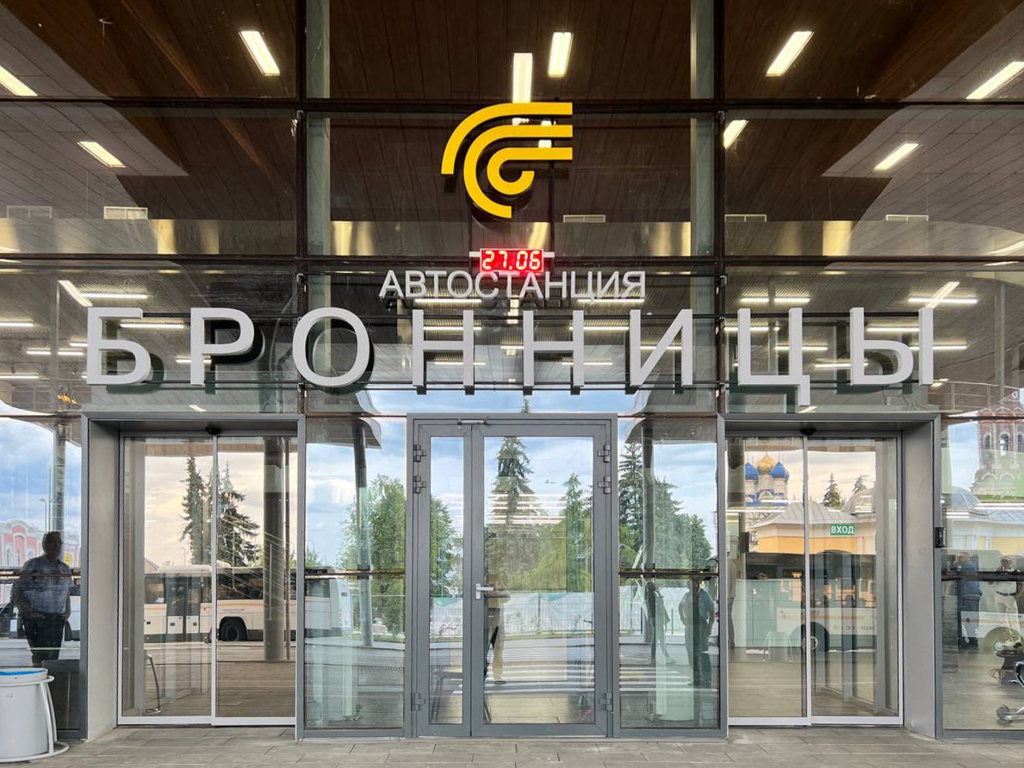

Транспорттук борборлор
Аэропорттор, темир жол бекеттер, автобекеттер, терминалдарга жана күтүү залдарына кирүүчүлөр, эвакуациялык чыгуу жолдору жана перрондорго чыгуу жолдору.

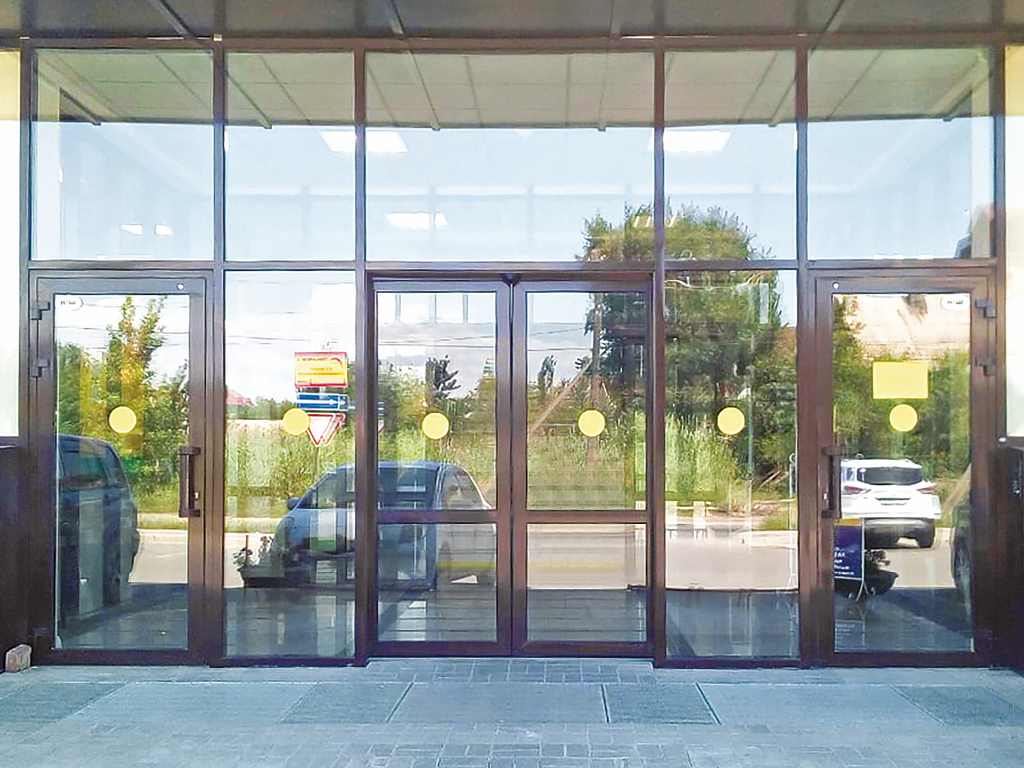

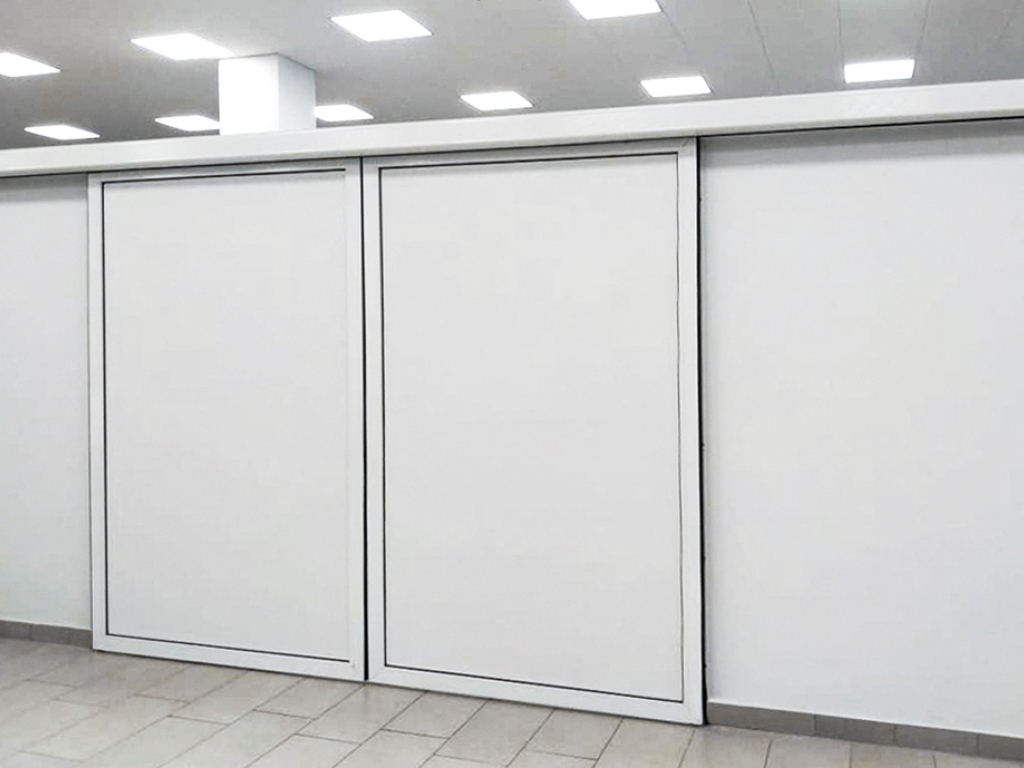

Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/тушүрүү аймактары, өндүрүштүк жана башкаруу бөлмөлөрүн бөлүү, кирүүчү өтмөктөр.
Артыкчылыктар
Функционалдуулук
Продукцияны алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштуруу боюнча ар кандай маселелерди чечүүгө шарт түзөт.
Канаттын толтуруусу ар түрдүү болушу
Канаттарды 8 же 9 мм калыңдыктагы коопсуз айнек же 24 мм калыңдыктагы айнек пакет менен толтурууга мүмкүнчүлүк бар.
Оңой чогултуу
Уникалдуу кургак бирикме канаттарды чогултуу жана продукцияны орнотуу убактысын бир топ кыскартууга, ошондой эле жарык өткөрүмдүүлүгүн жогорулатууга мүмкүндүк берет.
Конструкциялардын жана продукция классстарынын ар түрдүүлүгү
Бул артыкчылык ачык жердин түрүнө жараша оптималдуу конструкцияны тандоого шарт түзөт: үстүңкү каптоо жана дубалдар жок болсо, дубалдардын туурасы чектелүү болсо же башка чыгуулар болбосо да.
Жөнөкөй жана жагымдуу баа
Металлдын көлөмүн азайтуу жана профиль системасын оптималдаштыруу аркылуу продукциянын баасы жагымдуу болот.
Функционалдуулук
Продукцияны алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштуруу боюнча ар кандай маселелерди чечүүгө шарт түзөт.
Канаттын толтуруусу ар түрдүү болушу
Канаттарды 8 же 9 мм калыңдыктагы коопсуз айнек же 24 мм калыңдыктагы айнек пакет менен толтурууга мүмкүнчүлүк бар.
Оңой чогултуу
Уникалдуу кургак бирикме канаттарды чогултуу жана продукцияны орнотуу убактысын бир топ кыскартууга, ошондой эле жарык өткөрүмдүүлүгүн жогорулатууга мүмкүндүк берет.
Конструкциялардын жана продукция классстарынын ар түрдүүлүгү
Бул артыкчылык ачык жердин түрүнө жараша оптималдуу конструкцияны тандоого шарт түзөт: үстүңкү каптоо жана дубалдар жок болсо, дубалдардын туурасы чектелүү болсо же башка чыгуулар болбосо да.
Жөнөкөй жана жагымдуу баа
Металлдын көлөмүн азайтуу жана профиль системасын оптималдаштыруу аркылуу продукциянын баасы жагымдуу болот.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Канаттардын эки беттик боёктолушу бар. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
Канаттардын эки беттик боёктолушу бар. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (металл жылмакай)
RAL 9006 (металл жылмакай)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация

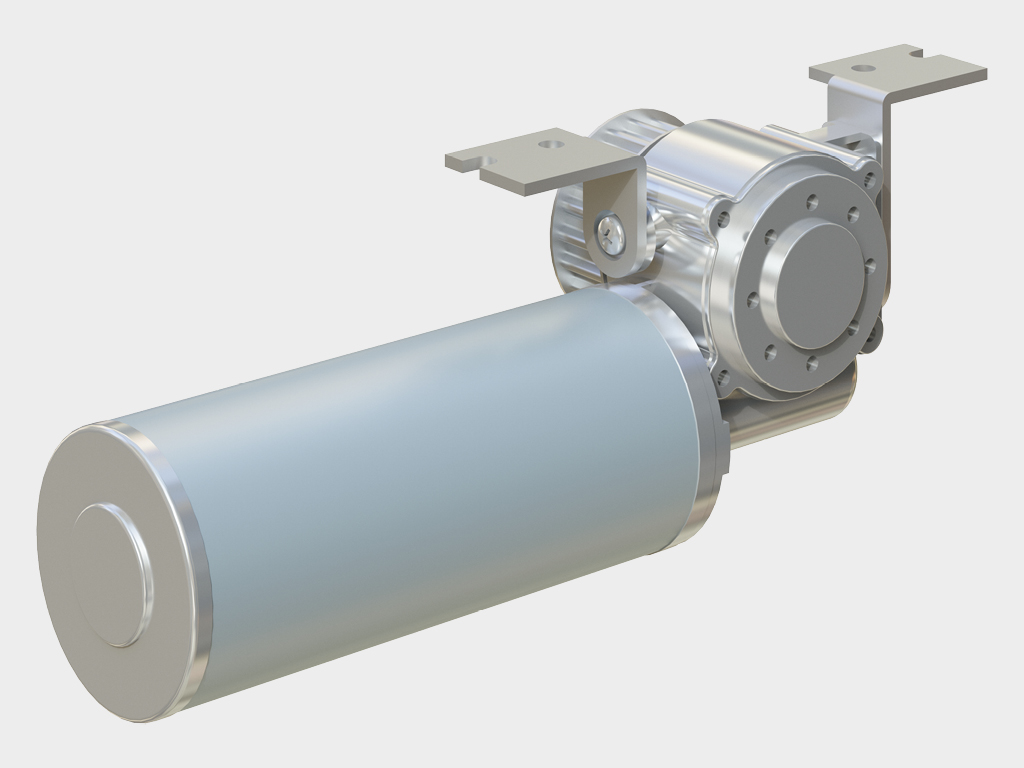

Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

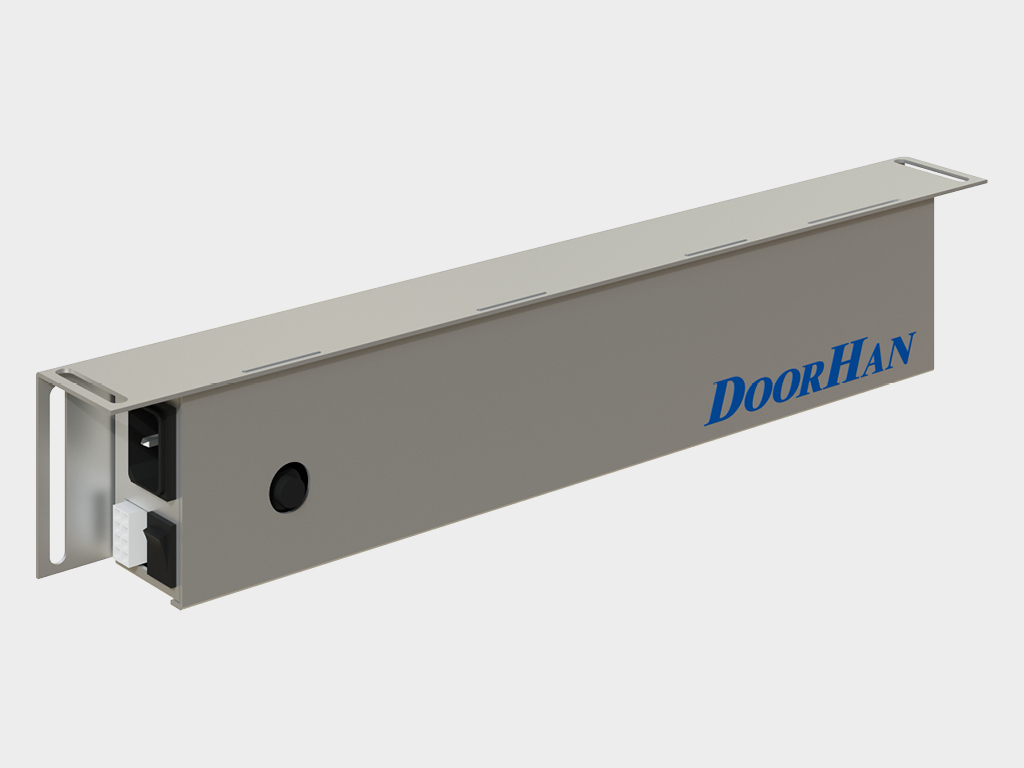

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

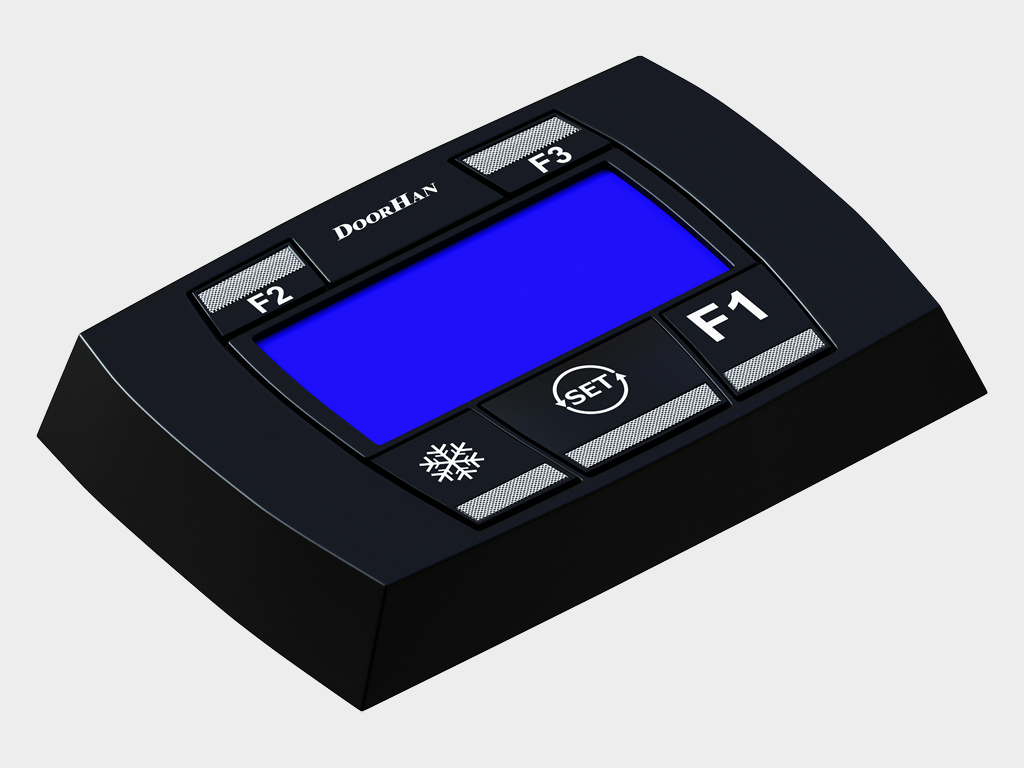

Режимдерди көрсөтүүчү дисплей менен которгуч (арт. AD-08SP)

Режимдерди көрсөтүүчү дисплей менен которгуч (арт. AD-08SP)

Күбөлүк сенсору (арт. AD-06, 1 даана)

Күбөлүк сенсору (арт. AD-06, 1 даана)

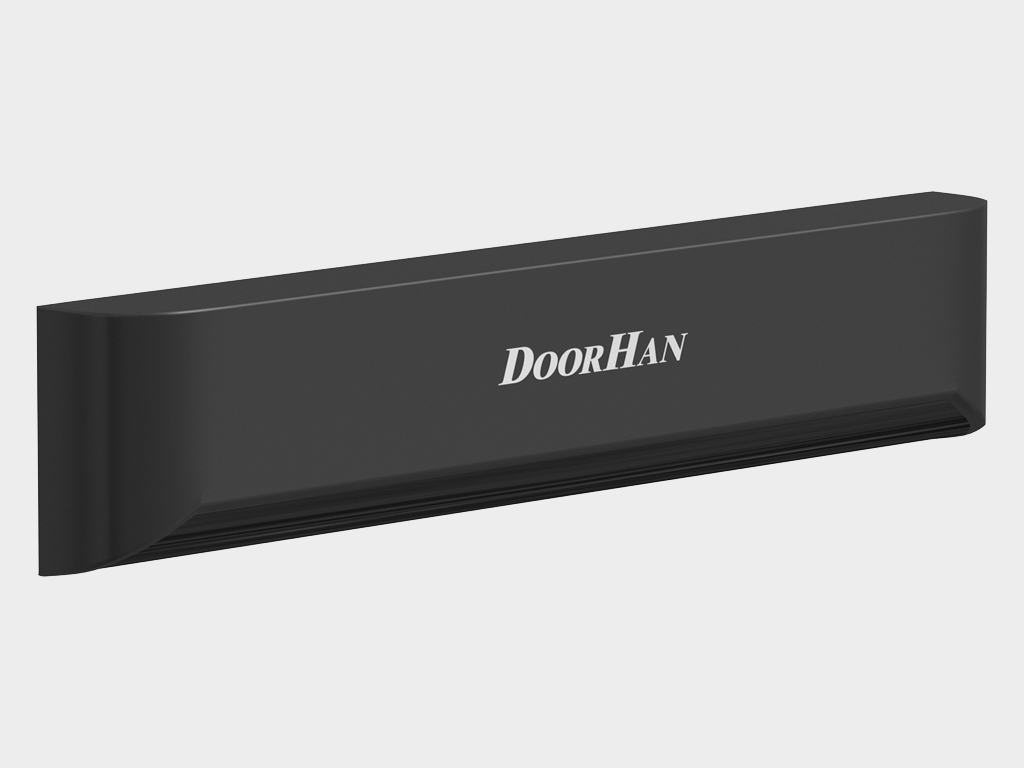

Көчүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Көчүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

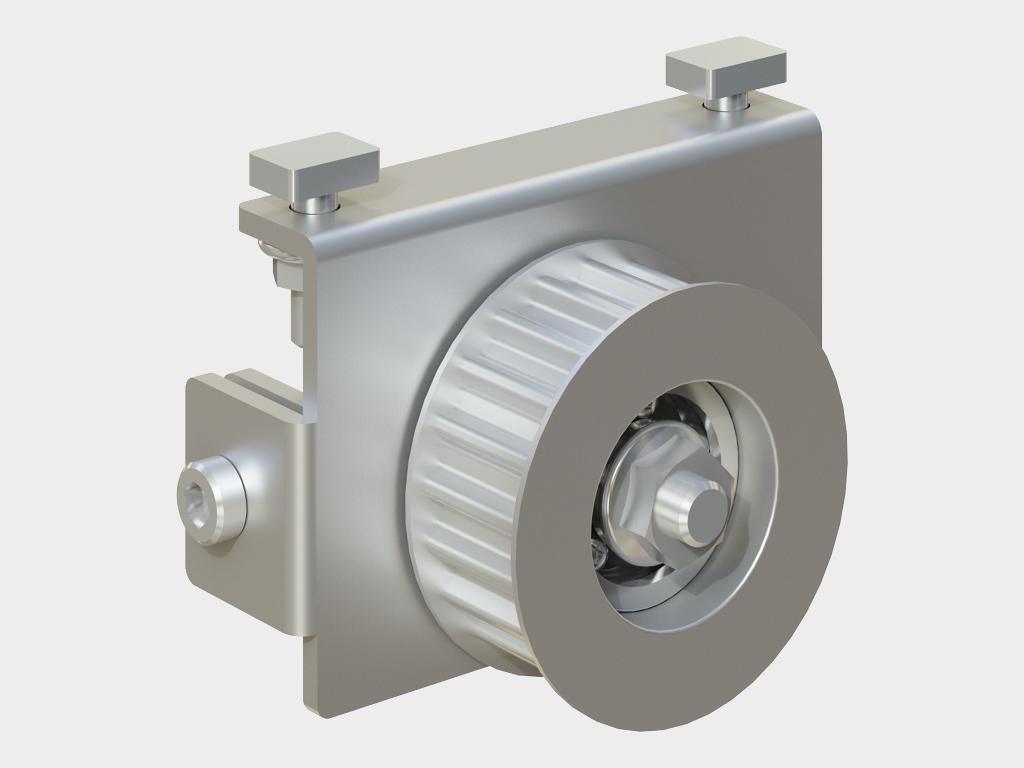

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

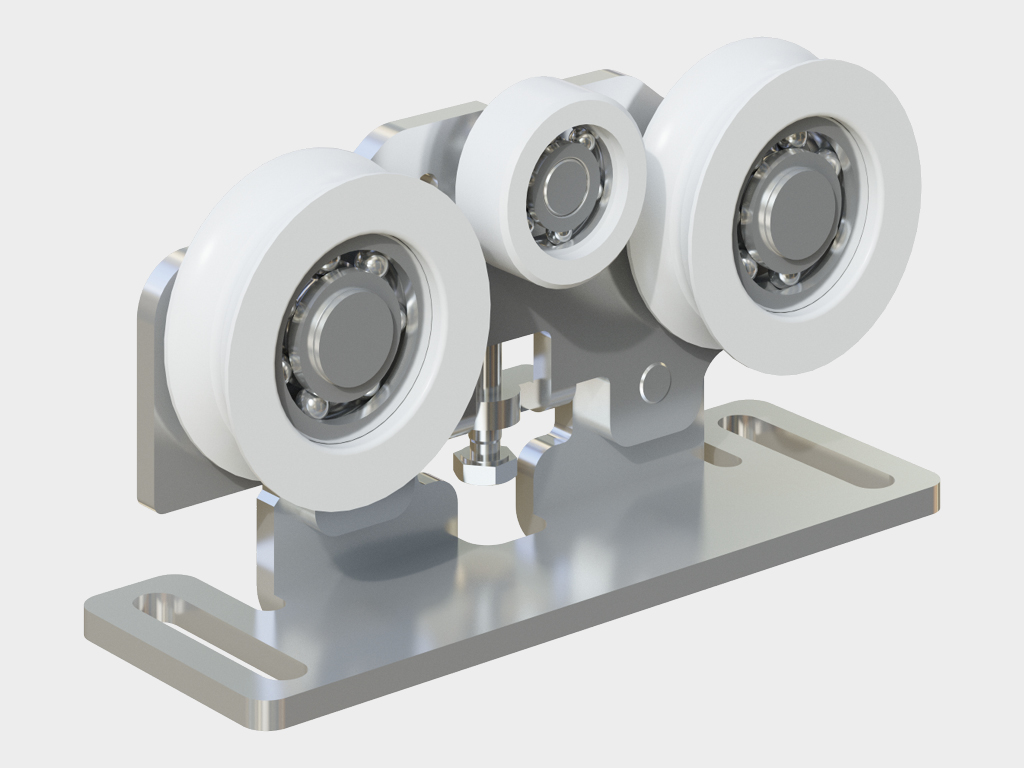

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

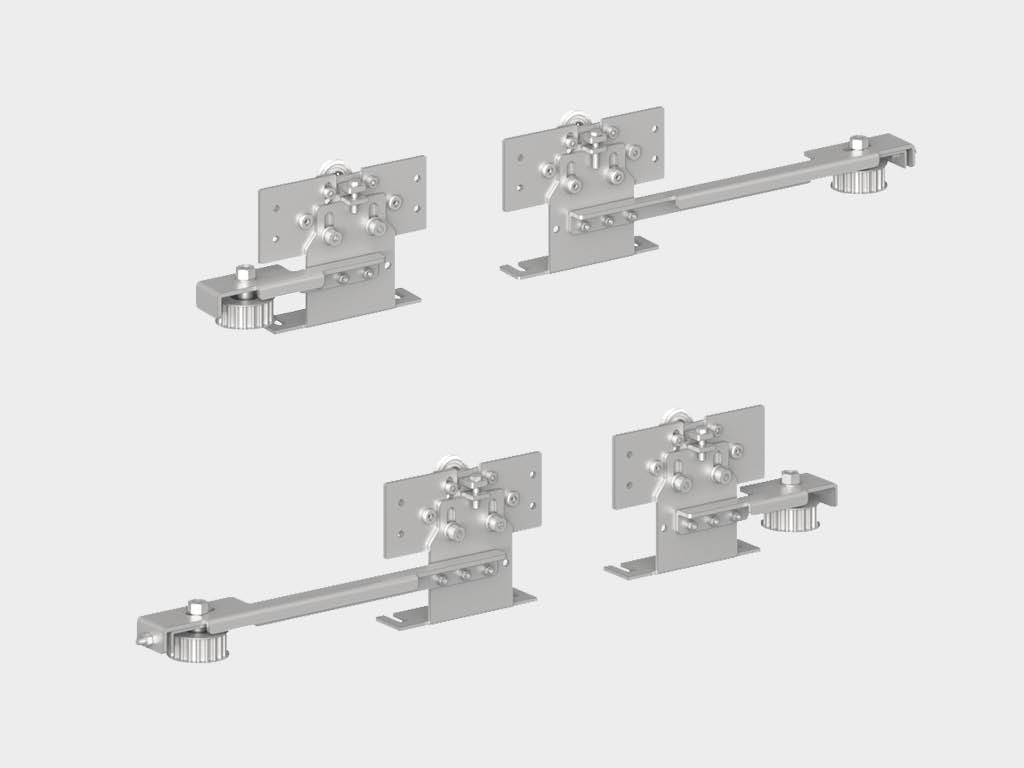

* AD-SP-TELESCOPE приводунда тышкы канаттар үчүн каретка комплекти (4 даана)

* AD-SP-TELESCOPE приводунда тышкы канаттар үчүн каретка комплекти (4 даана)

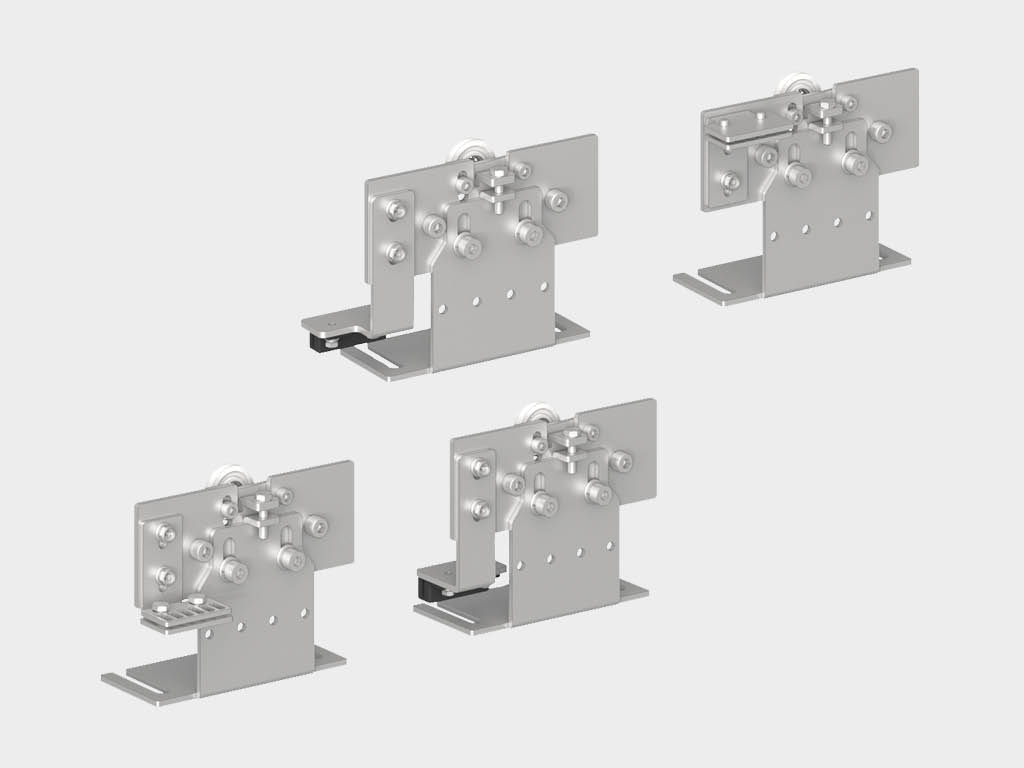

* AD-SP-TELESCOPE приводунда ички канаттар үчүн каретка комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички канаттар үчүн каретка комплекти (4 даана)

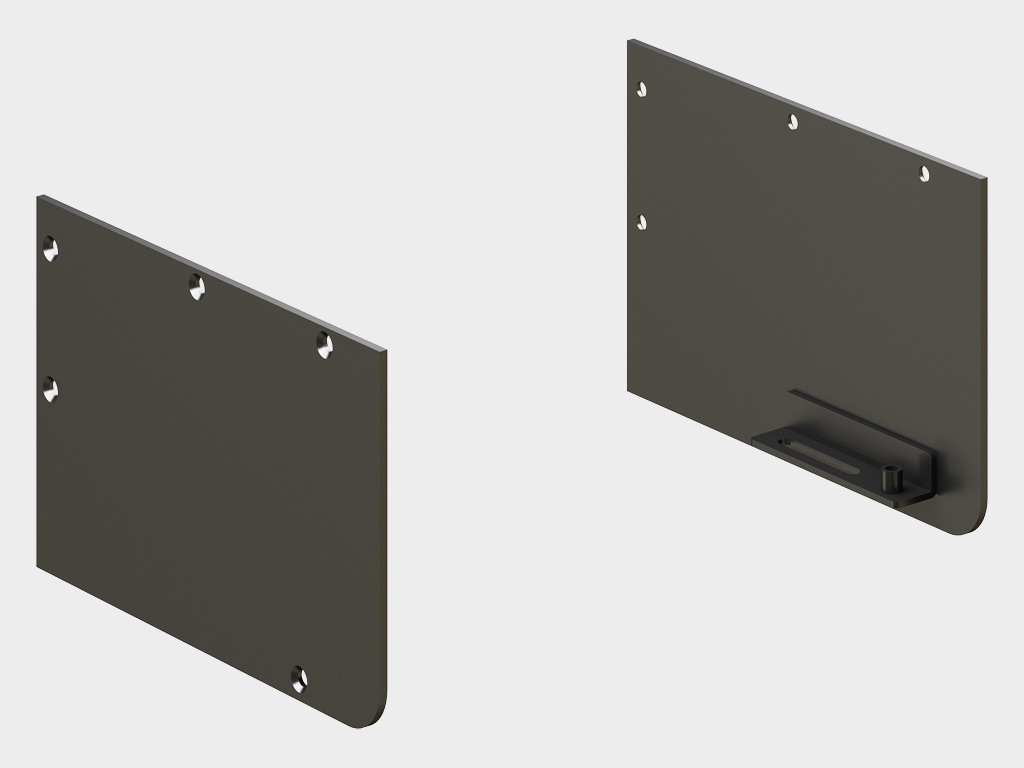

Коробтун жагы капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPде / * AD-SP-TELESCOPEде (арт. AD-16SPTel, 2 даана)

Коробтун жагы капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPде / * AD-SP-TELESCOPEде (арт. AD-16SPTel, 2 даана)

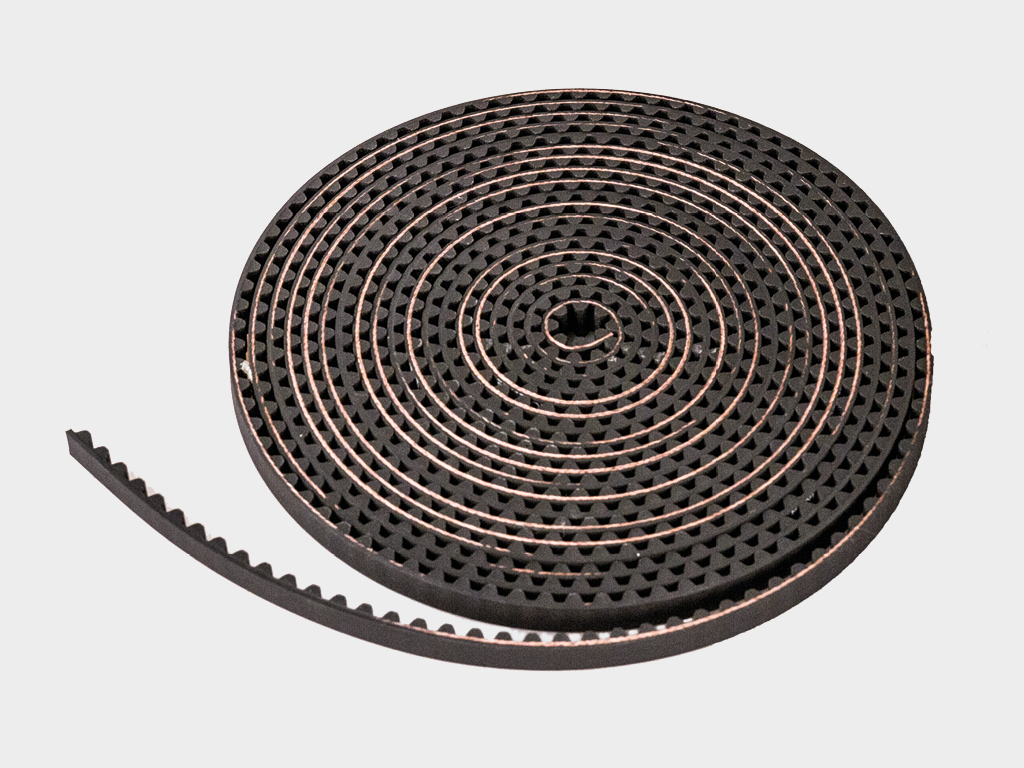

Жетектөөчү ремень (арт. AD-17, 11 м)

Жетектөөчү ремень (арт. AD-17, 11 м)

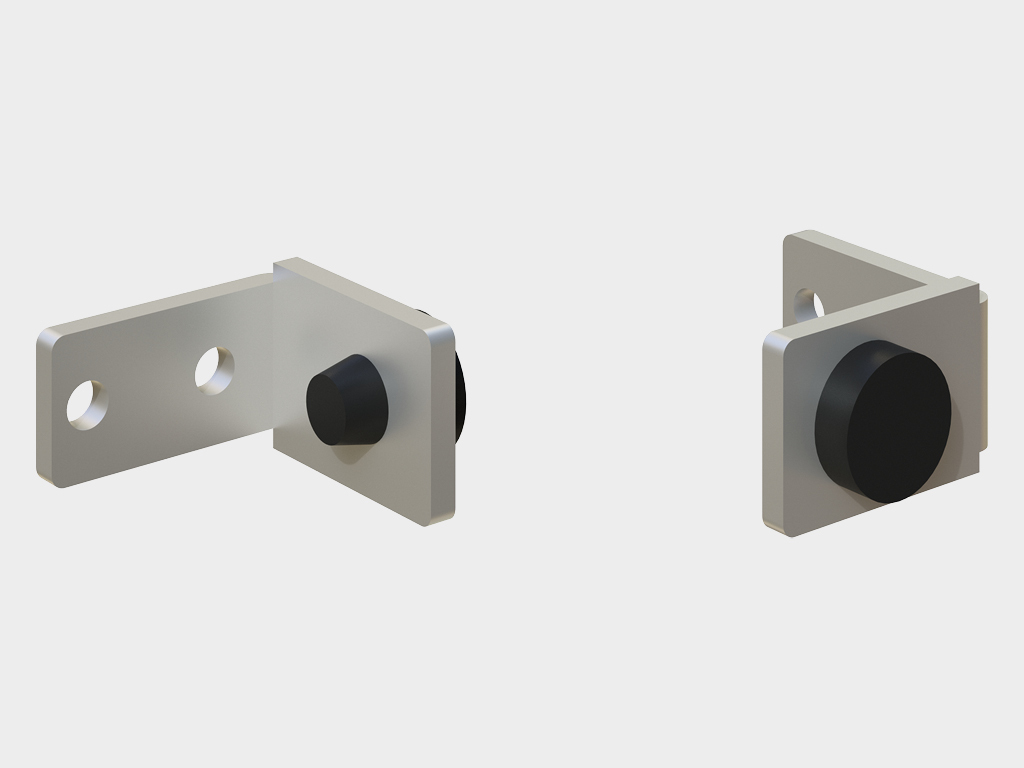

Токтоткучтар комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

Токтоткучтар комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

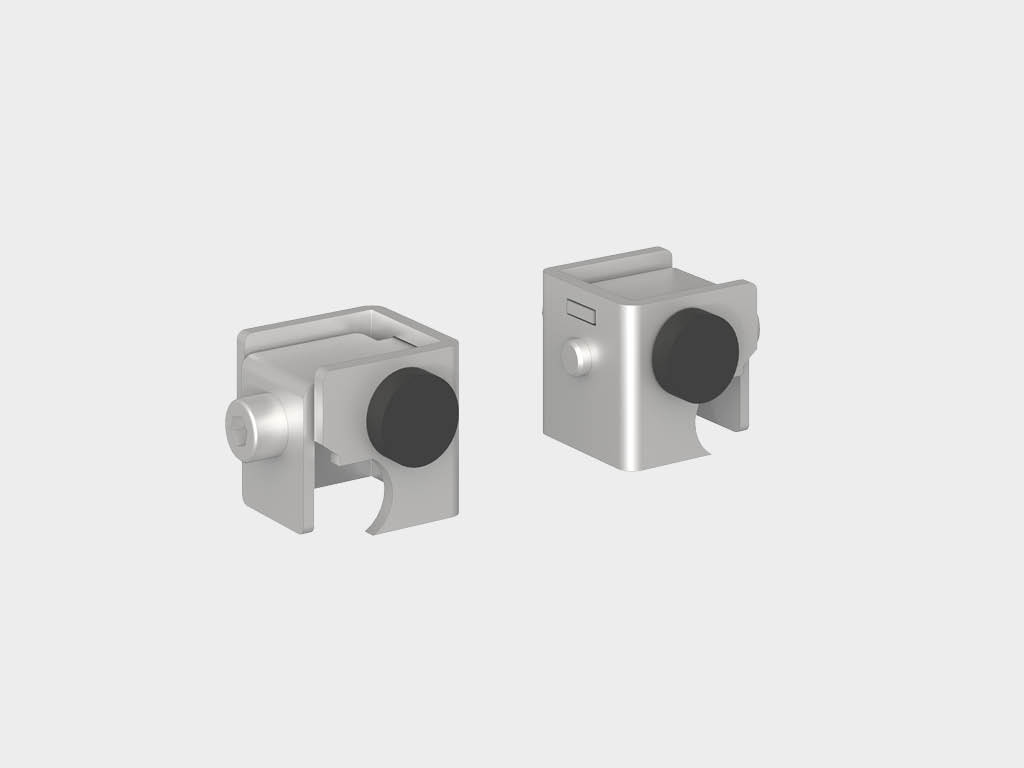

* AD-SP-TELESCOPE приводунда токтоткучтар комплекти (2 даана)

* AD-SP-TELESCOPE приводунда токтоткучтар комплекти (2 даана)

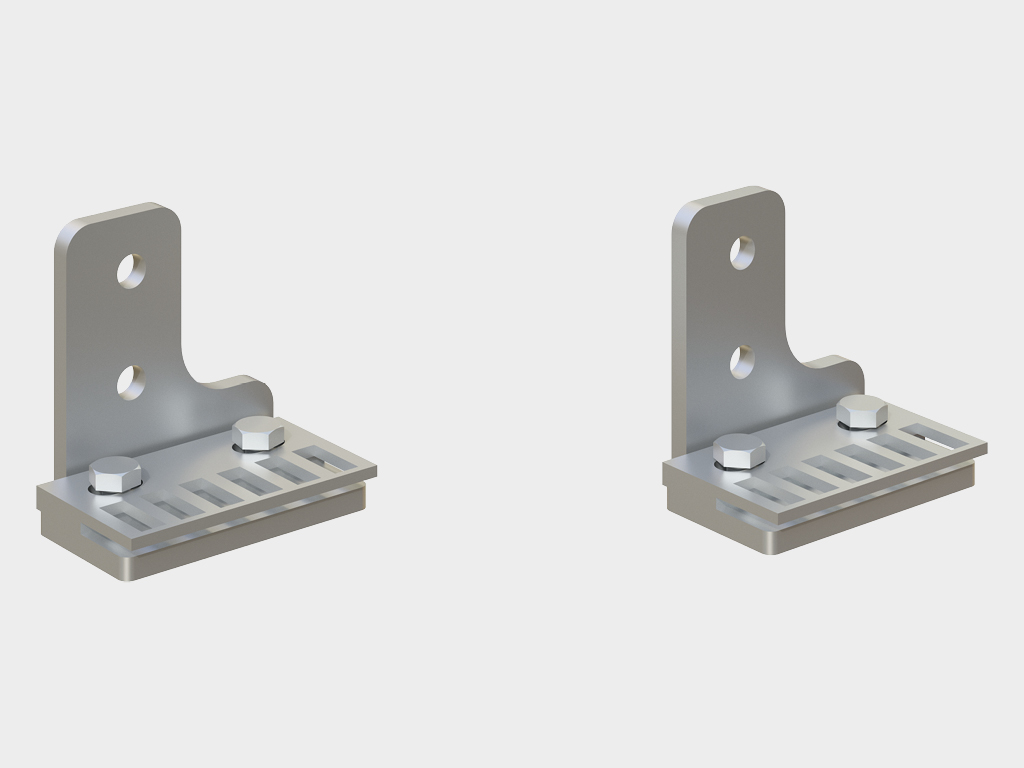

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

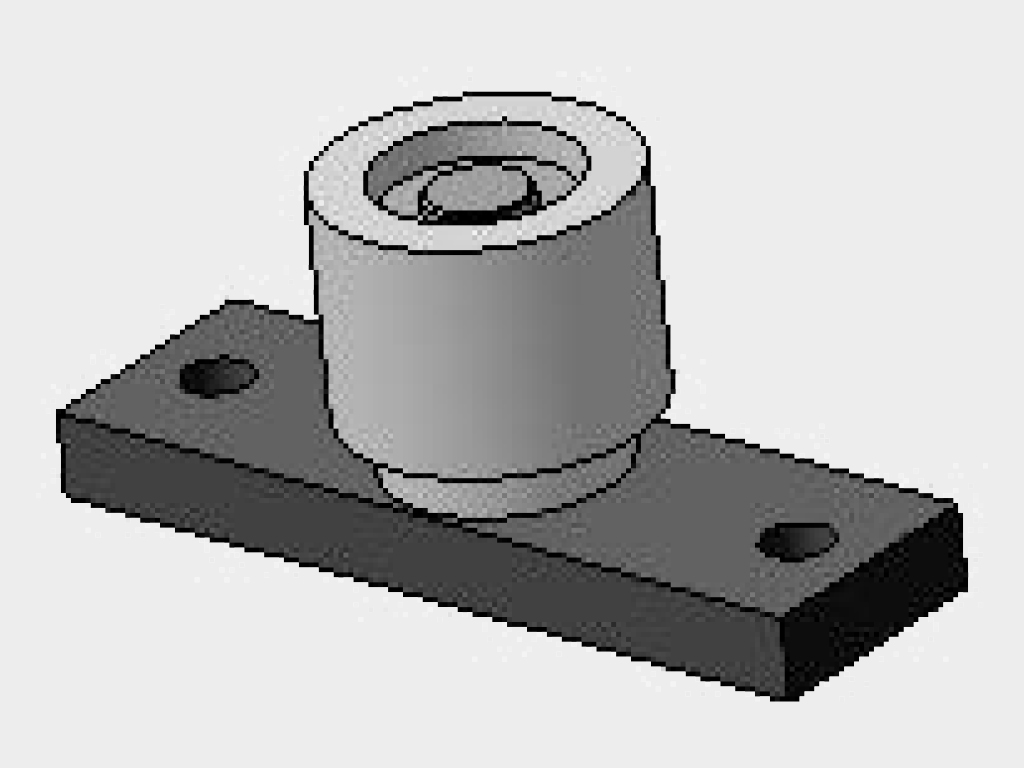

Төмөнкү пол жолдоочусу (арт. TPP-001-32D, 2 даана)

Төмөнкү пол жолдоочусу (арт. TPP-001-32D, 2 даана)

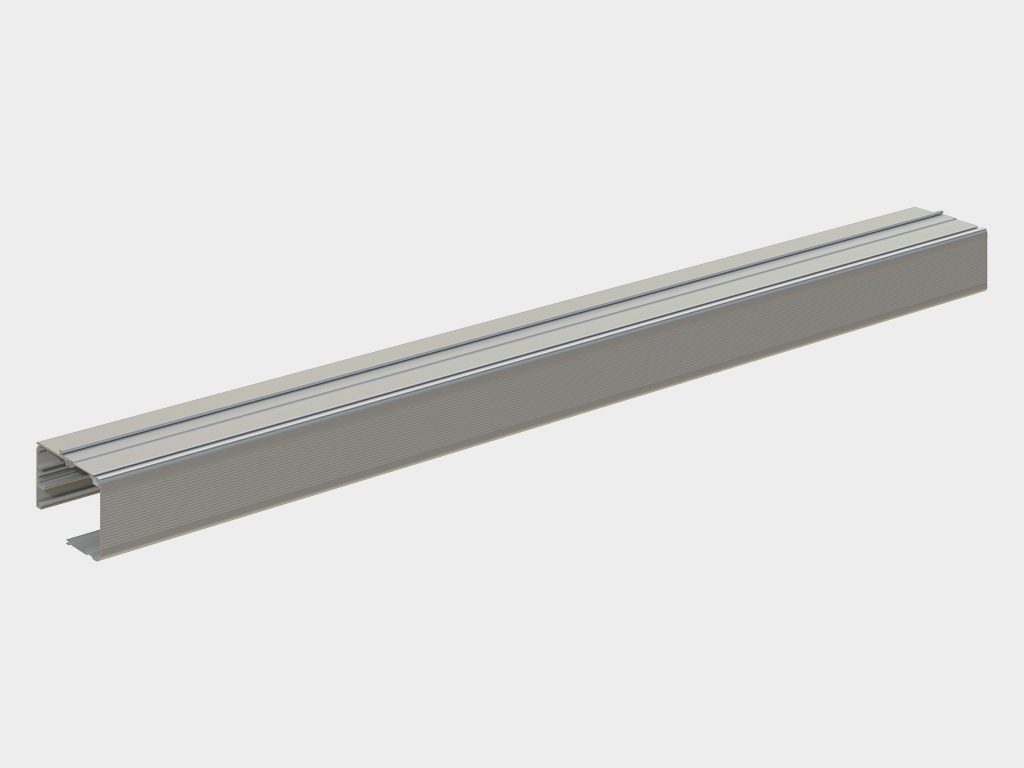

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

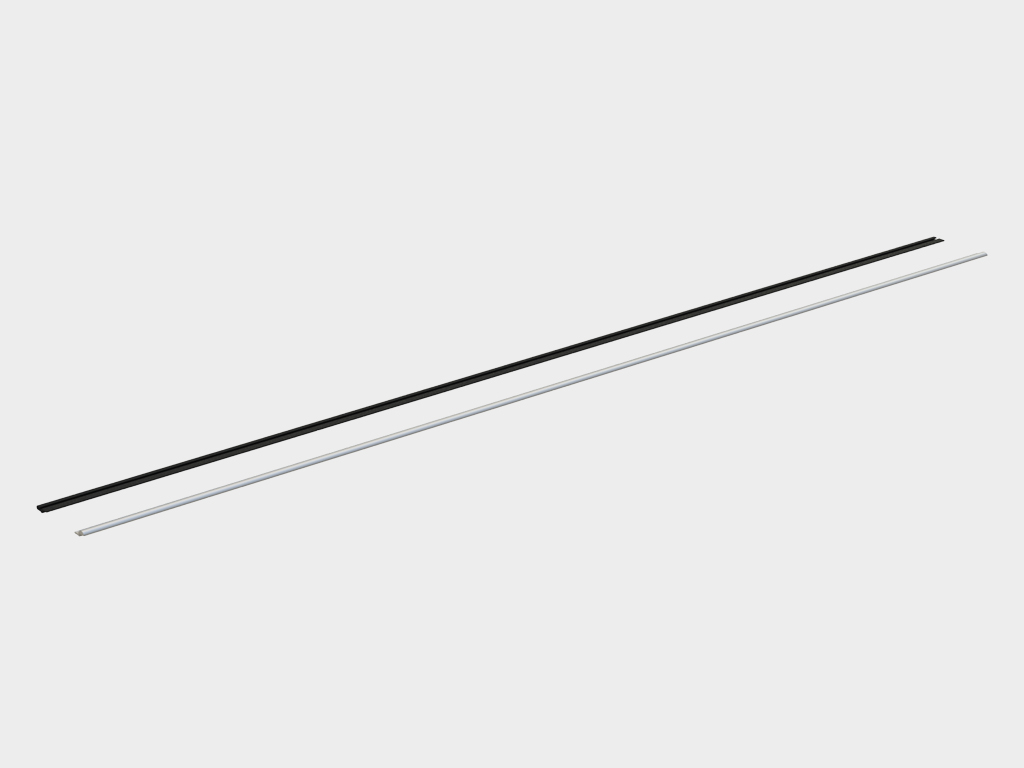

Рельс жана тыгыздагыч (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Рельс жана тыгыздагыч (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

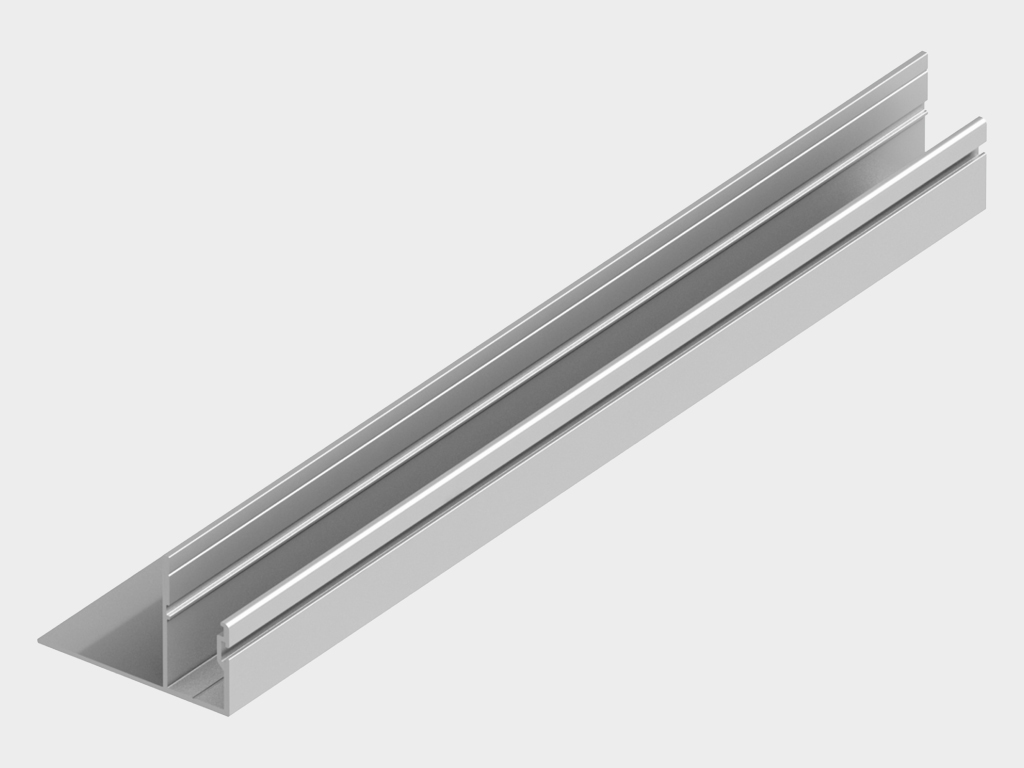

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

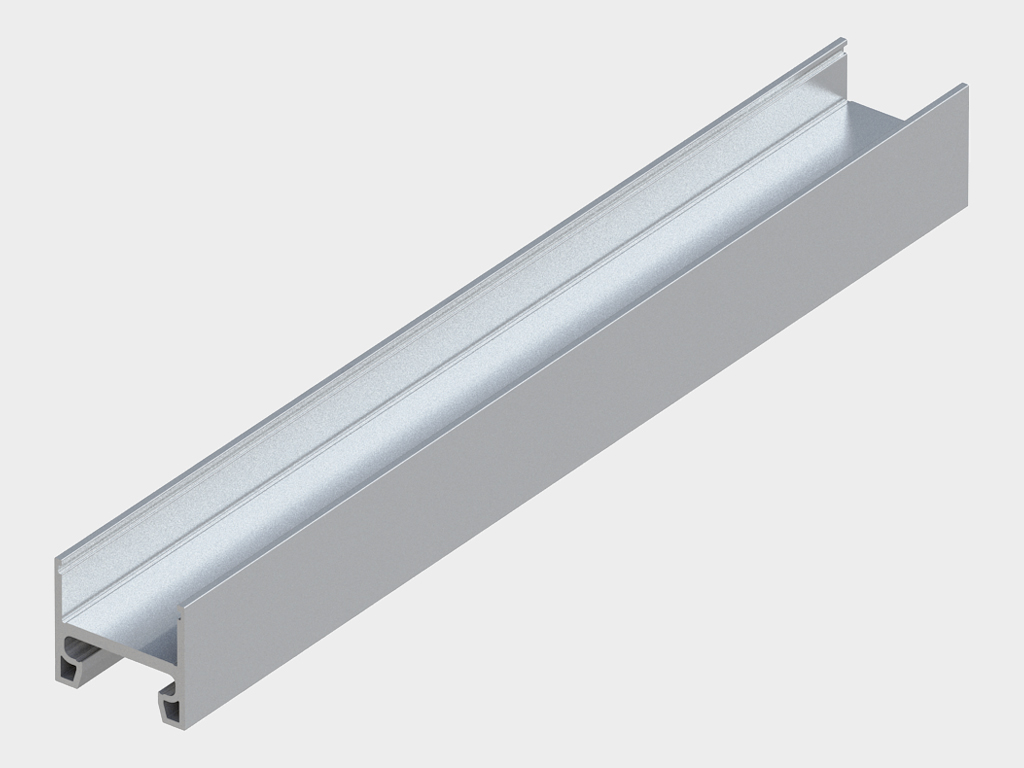

Канат вертикалдуу профиль, учунда кесүү менен 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канат вертикалдуу профиль, учунда кесүү менен 30 × 35 мм (арт. AHDS35 0106.FREZ)

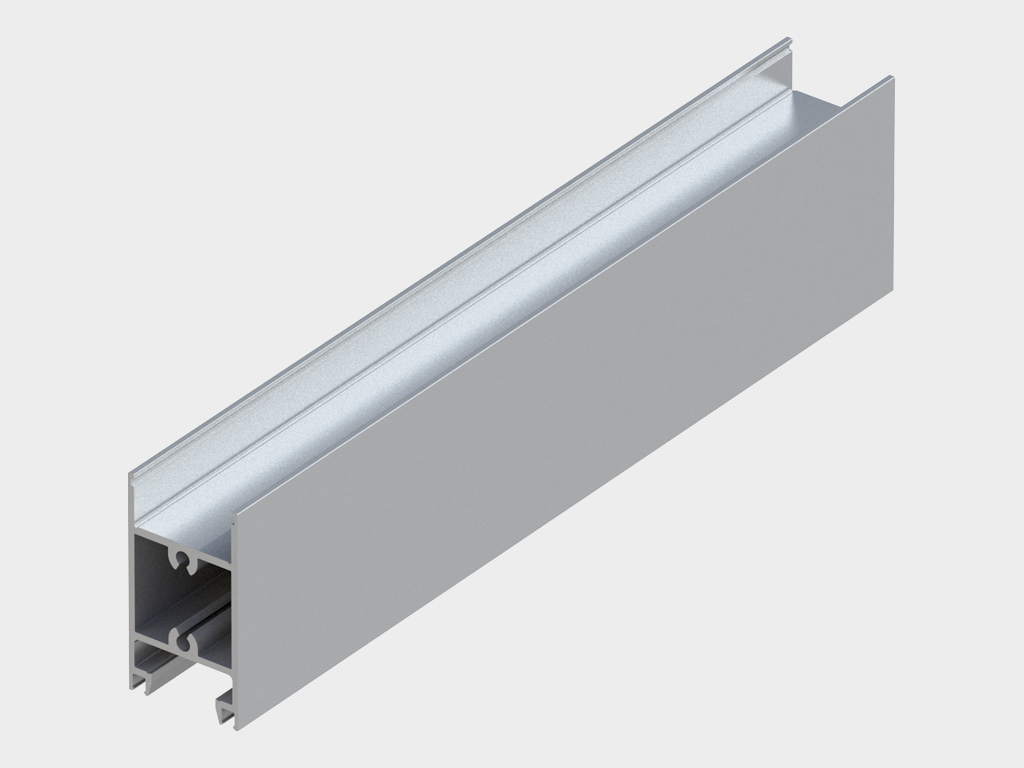

Канат горизонталдуу профиль 64 × 35 мм (арт. AHDS35 0108)

Канат горизонталдуу профиль 64 × 35 мм (арт. AHDS35 0108)

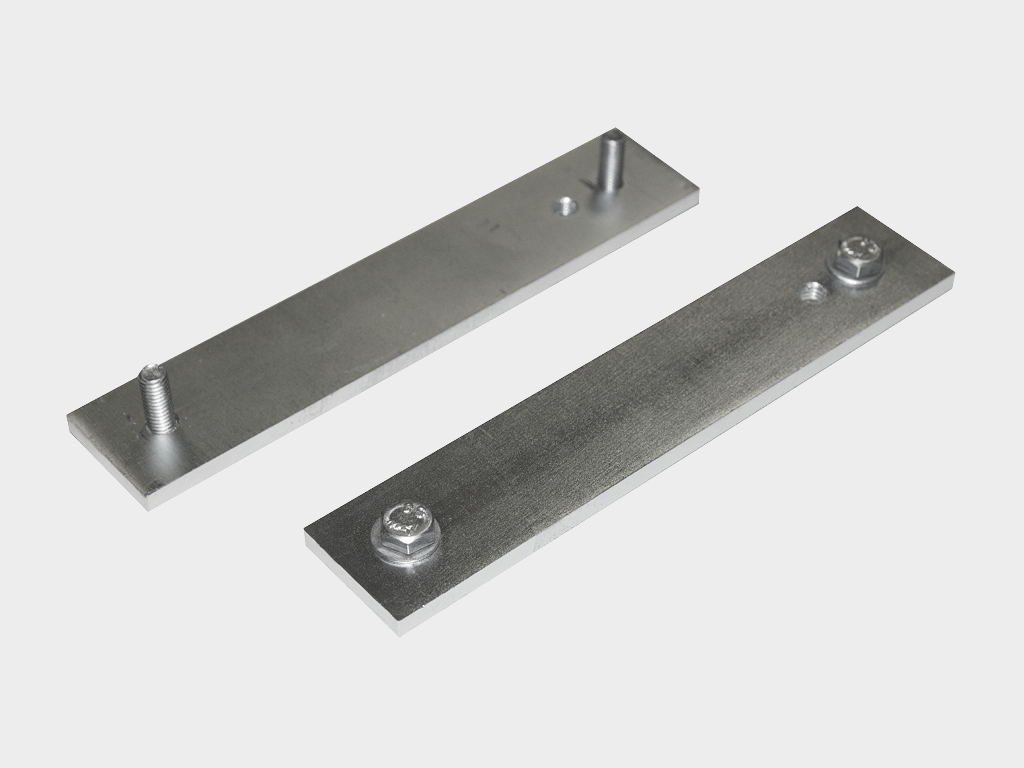

Закладной табактар комплекти (арт. AD-100KIT, 2 комплект)

Закладной табактар комплекти (арт. AD-100KIT, 2 комплект)

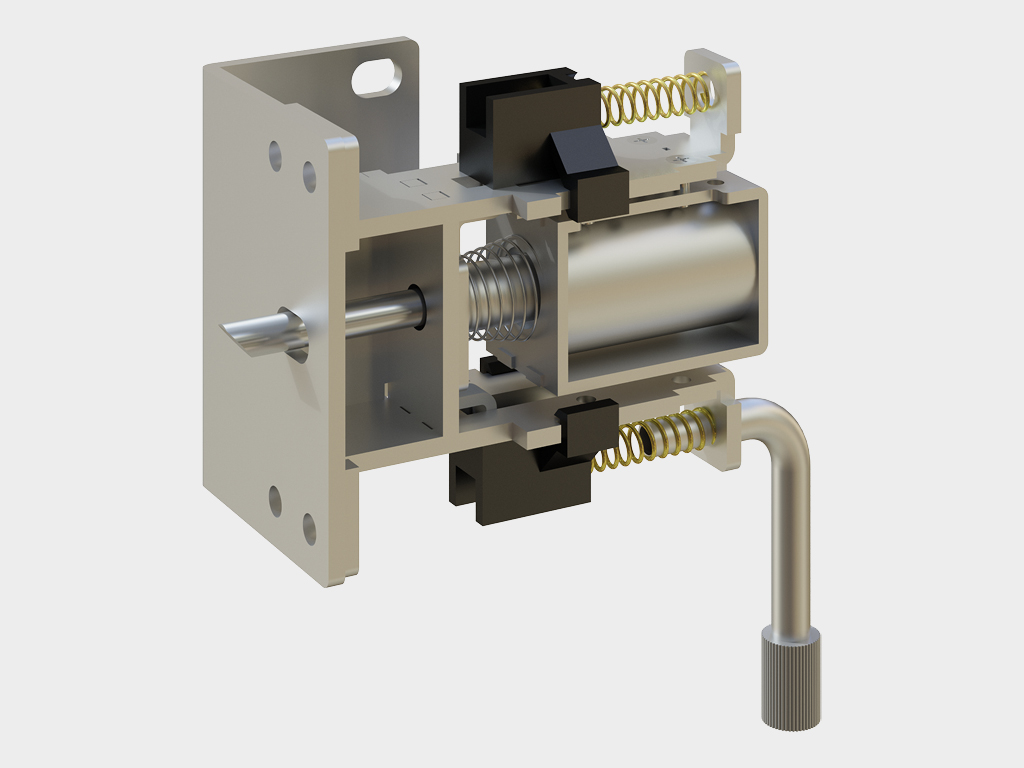

AD-07SP — электромеханикалык кулпу AD-SP приводуна арналган, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна арналган.

AD-07SP — электромеханикалык кулпу AD-SP приводуна арналган, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна арналган.

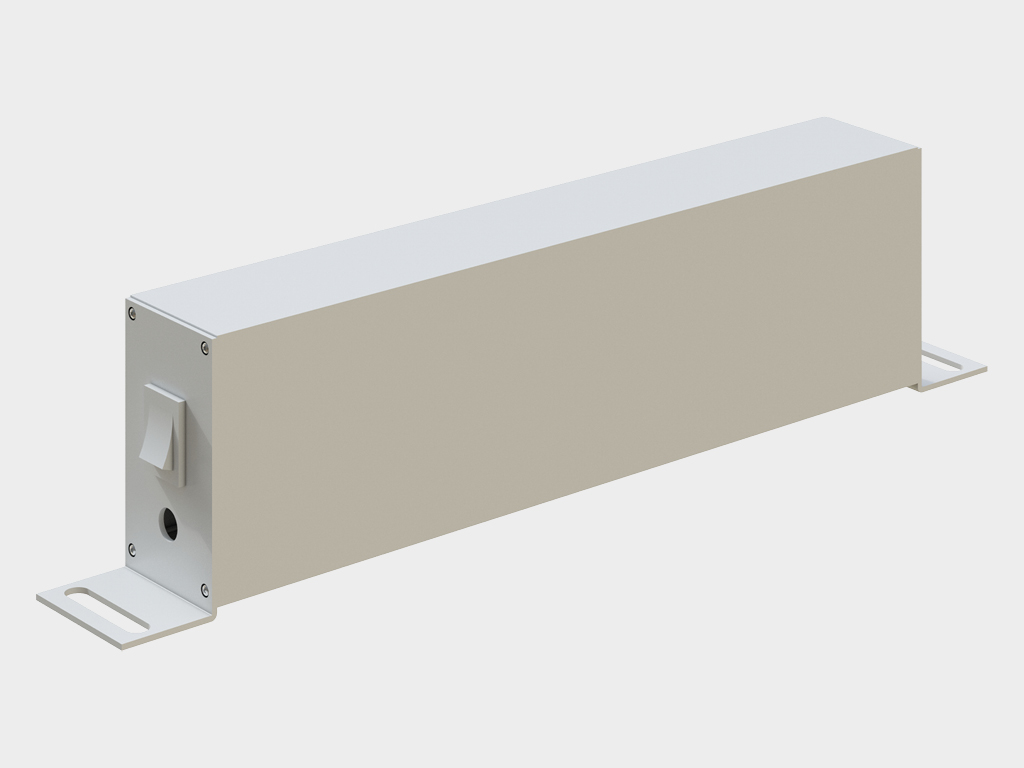

AD-27 — аккумулятор батареясы (сыйымдуулугу 2,0 Ач), эшиктин тышкы электр менен жабдуу жок учурда 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-27 — аккумулятор батареясы (сыйымдуулугу 2,0 Ач), эшиктин тышкы электр менен жабдуу жок учурда 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

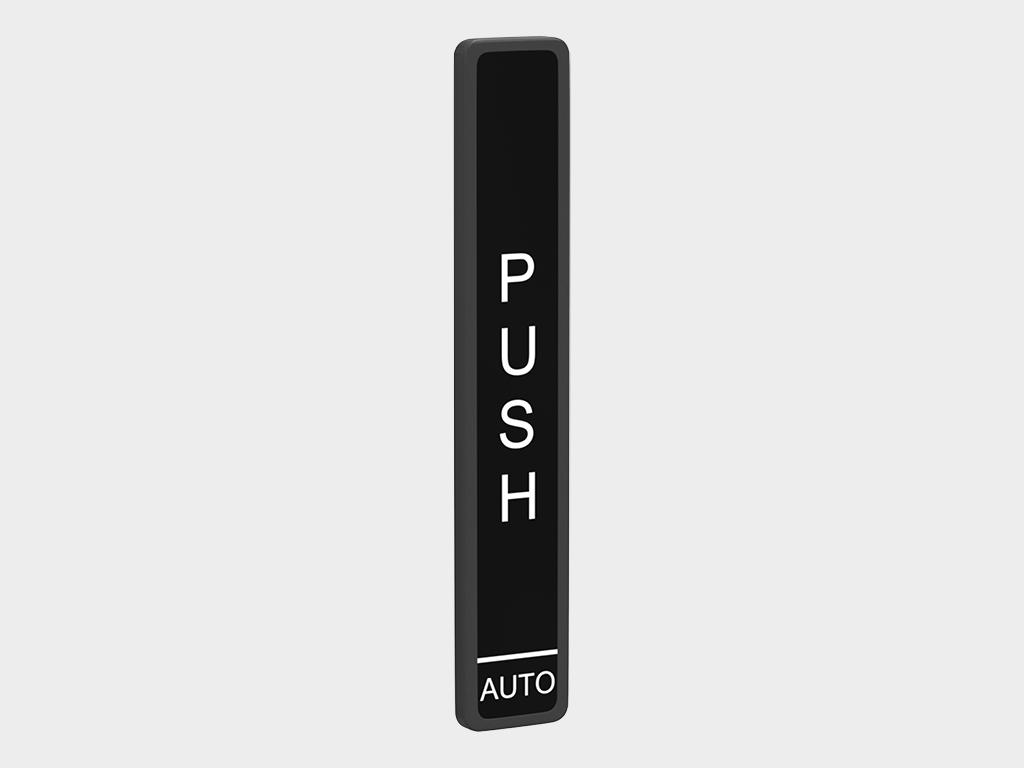

AD-30 — зымсыз (чабал тээп иштетүүчү) PUSH баскычы. Кадимки кыймыл сенсору ордуна эшикти кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-30 — зымсыз (чабал тээп иштетүүчү) PUSH баскычы. Кадимки кыймыл сенсору ордуна эшикти кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

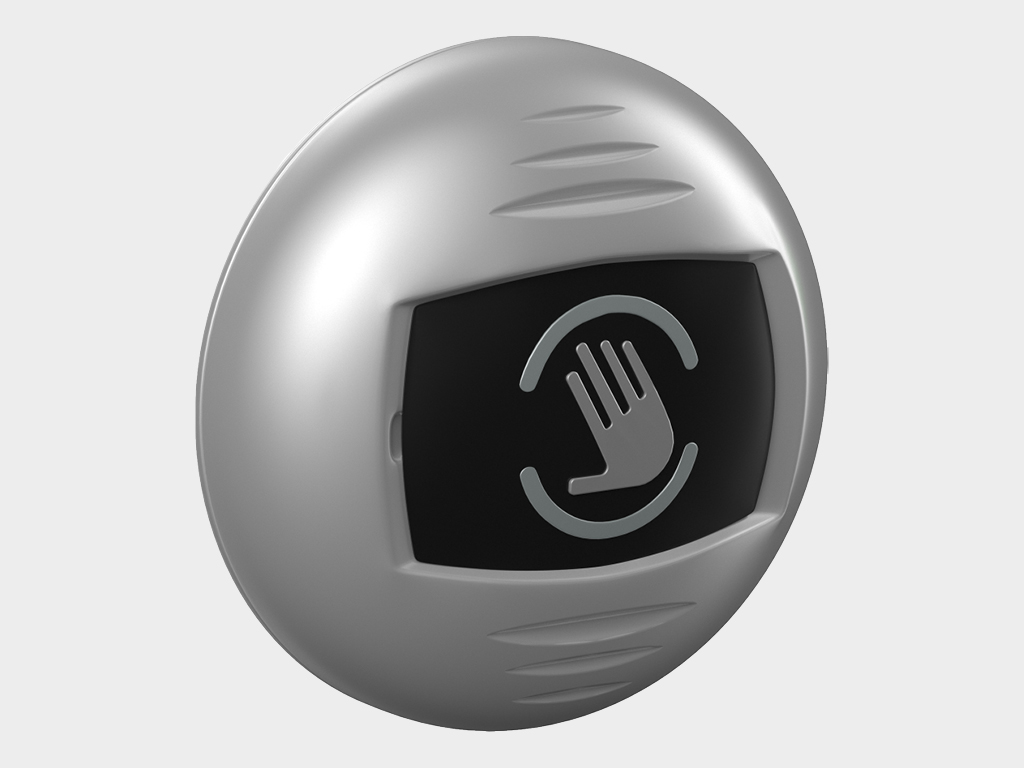

AD-31 — байланышсыз инфракызыл баскычы. Кадимки кыймыл сенсору ордуна эшикти байланышсыз башкарууга колдонулат (1ден 15 смге чейин аралыкта).

AD-31 — байланышсыз инфракызыл баскычы. Кадимки кыймыл сенсору ордуна эшикти байланышсыз башкарууга колдонулат (1ден 15 смге чейин аралыкта).

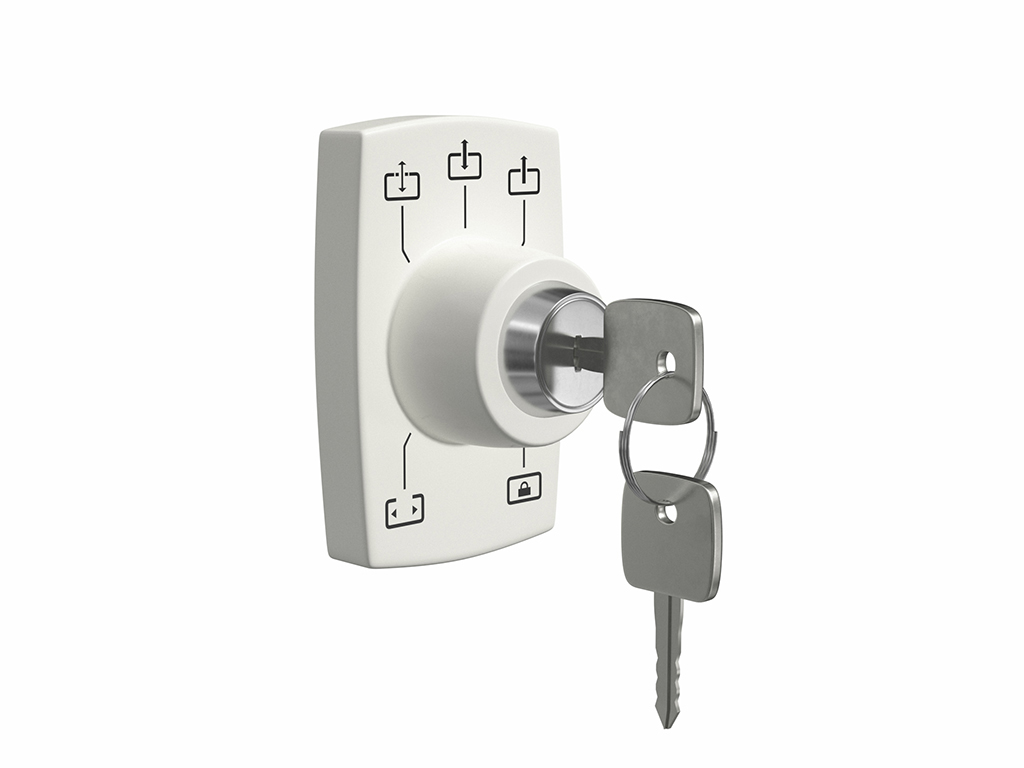

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдер которгучтун ордуна колдонулат жана эшикти башкарууга чектелген жеткиликтүүлүктү камсыз кылат.

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдер которгучтун ордуна колдонулат жана эшикти башкарууга чектелген жеткиликтүүлүктү камсыз кылат.

AD-34 — кыймыл жана коопсуздук сенсорунун айкалышы. Бир корпусунда микротолкундуу кыймыл-радар сенсору жана эшик ачылышында инфракызыл коопсуздук шторкасы бар.

AD-34 — кыймыл жана коопсуздук сенсорунун айкалышы. Бир корпусунда микротолкундуу кыймыл-радар сенсору жана эшик ачылышында инфракызыл коопсуздук шторкасы бар.

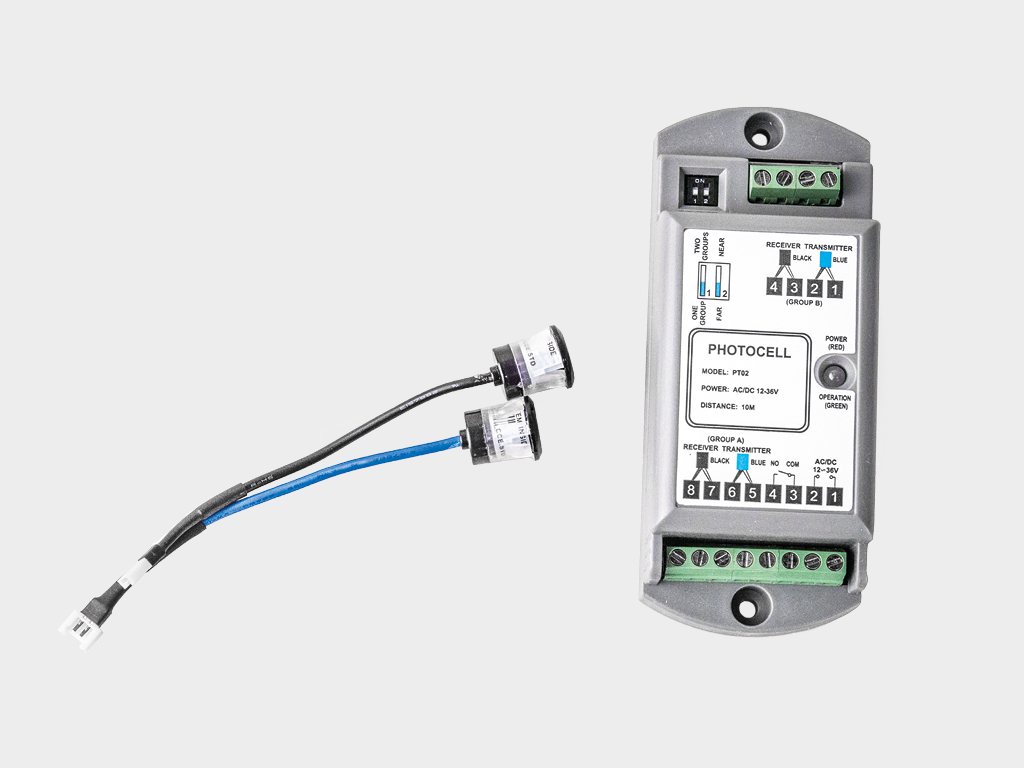

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 700–3 000
Ширина проема для одностворчатых дверей, мм
700–2 500
Ширина проема для одностворчатых дверей, мм
1 400–5 000 (бир бекем канаттуу)
Притолока, мм
125тен кем эмес

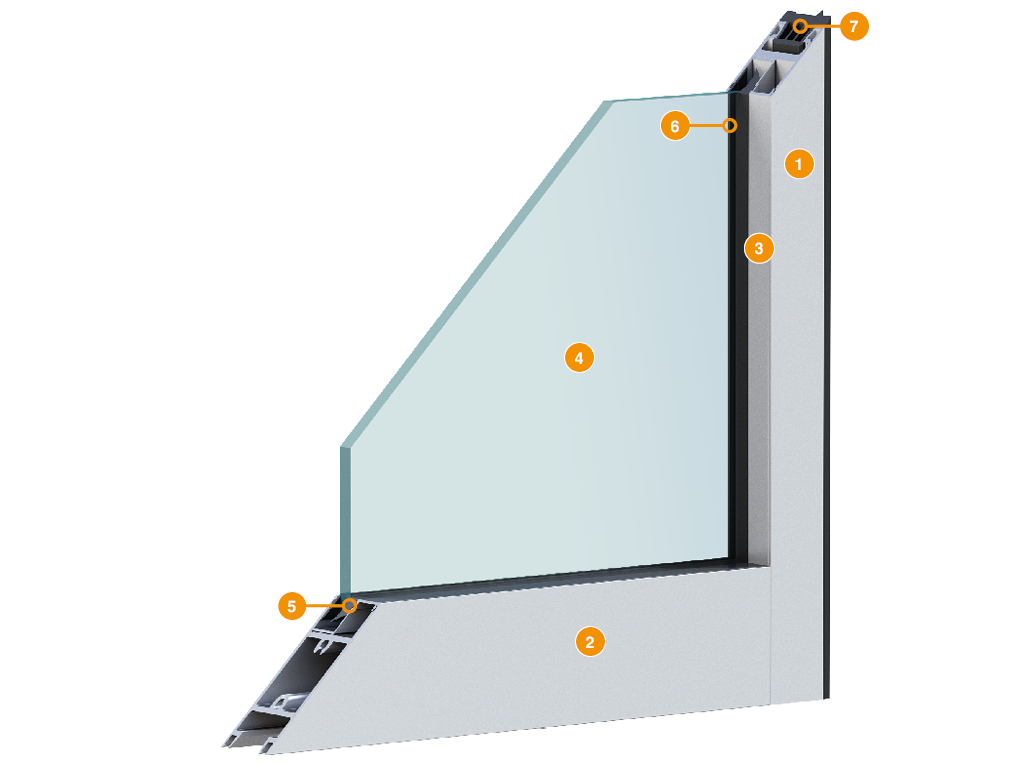

  1. Канаттын тик профили
  2. Канаттын горизонтал профили
  3. Штапик
  4. Толтуруусу: 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
  5. Ички тыгыздоочу
  6. Сырткы тыгыздоочу
  7. Борбордук тыгыздоочу

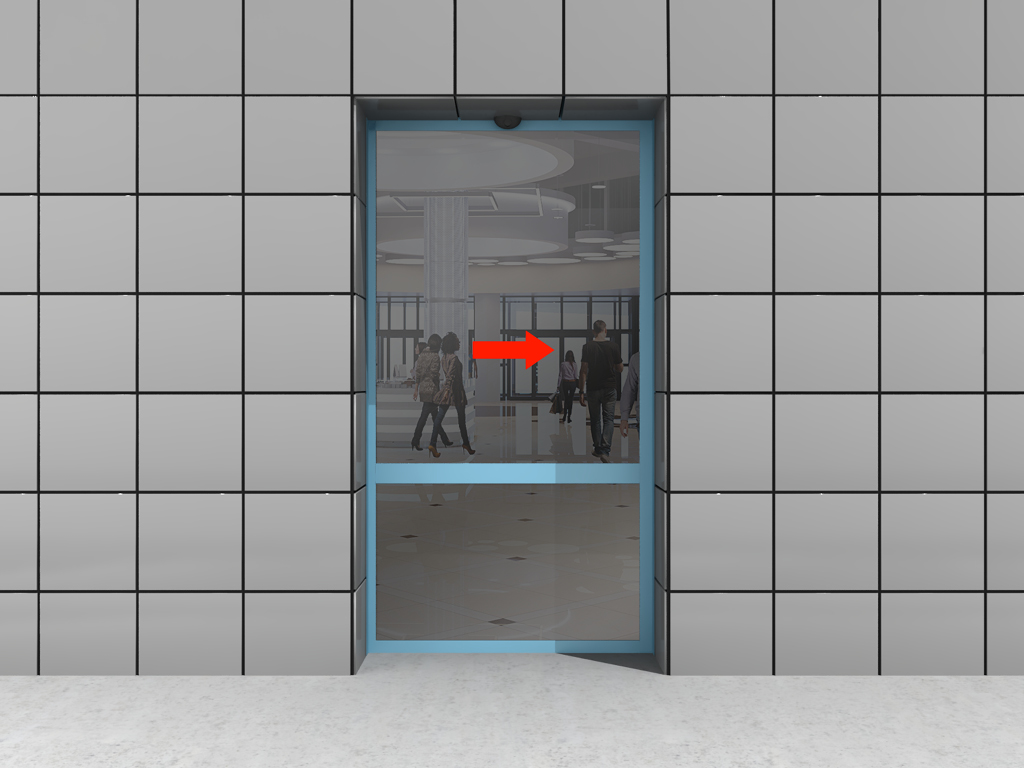

Бир канаттуу эшик (солго ачылуучу).

Бир канаттуу эшик (солго ачылуучу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 500гө чейин
H, мм Высота проема 3 000гө чейин

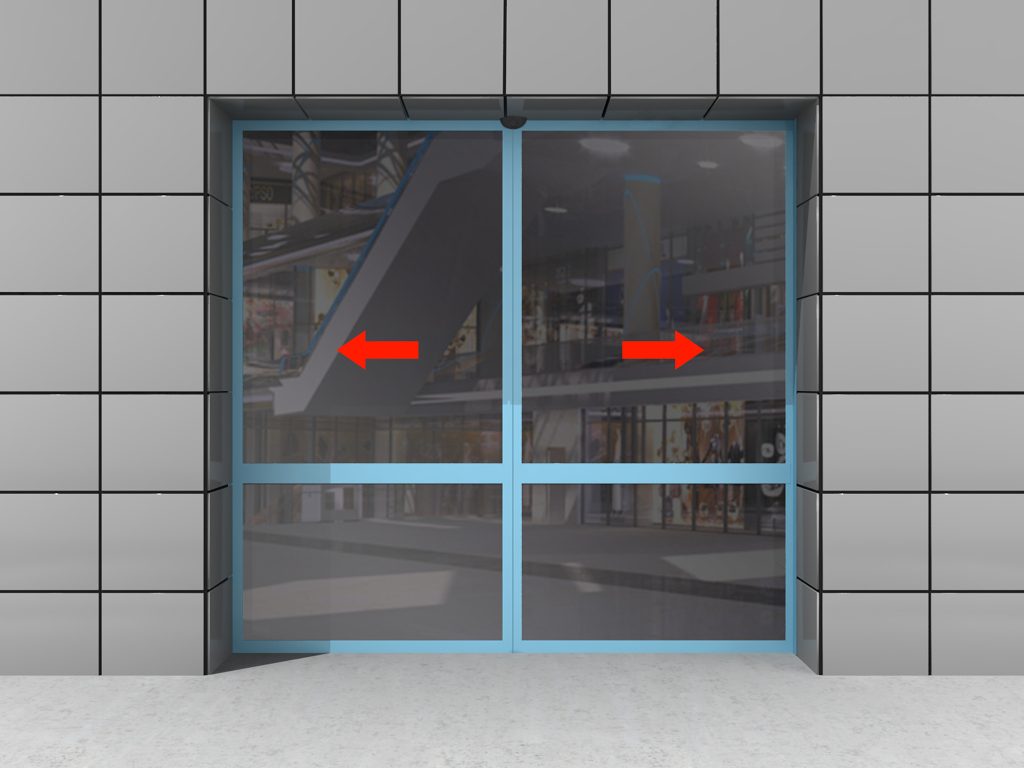

Эки канаттуу эшик.

Эки канаттуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 000гө чейин
H, мм Высота проема 3 000гө чейин

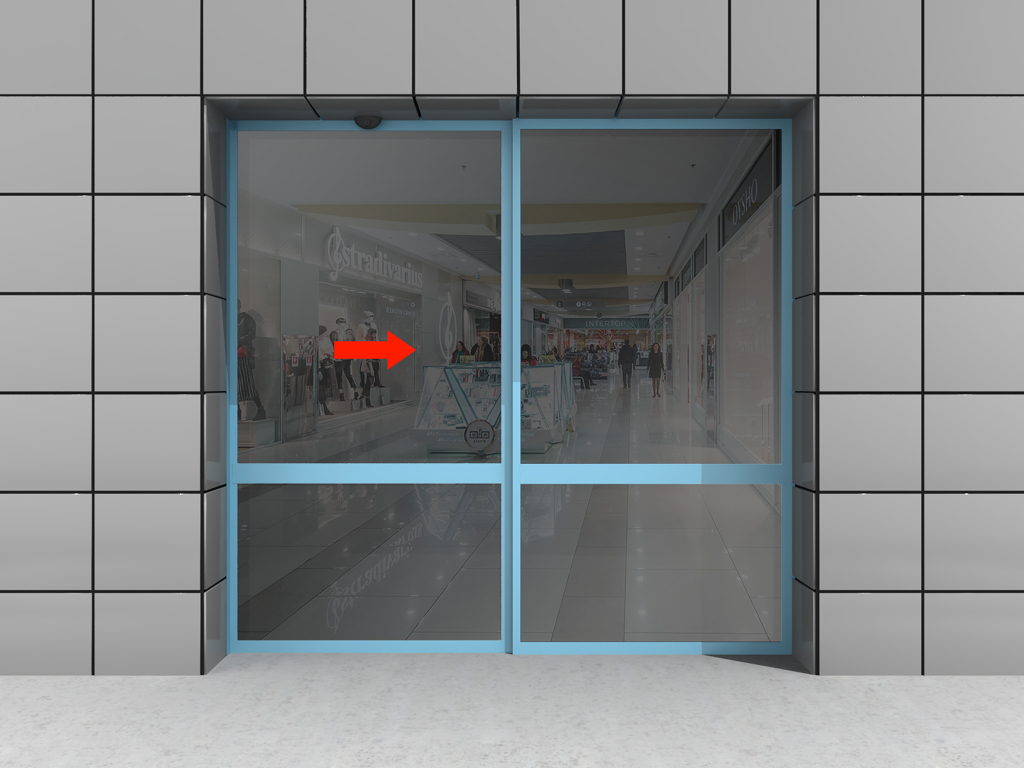

Бир канаттуу эшик бир туруктуу канат менен (солго ачылуучу).

Бир канаттуу эшик бир туруктуу канат менен (солго ачылуучу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5 000гө чейин
H, мм Высота проема 3 000гө чейин

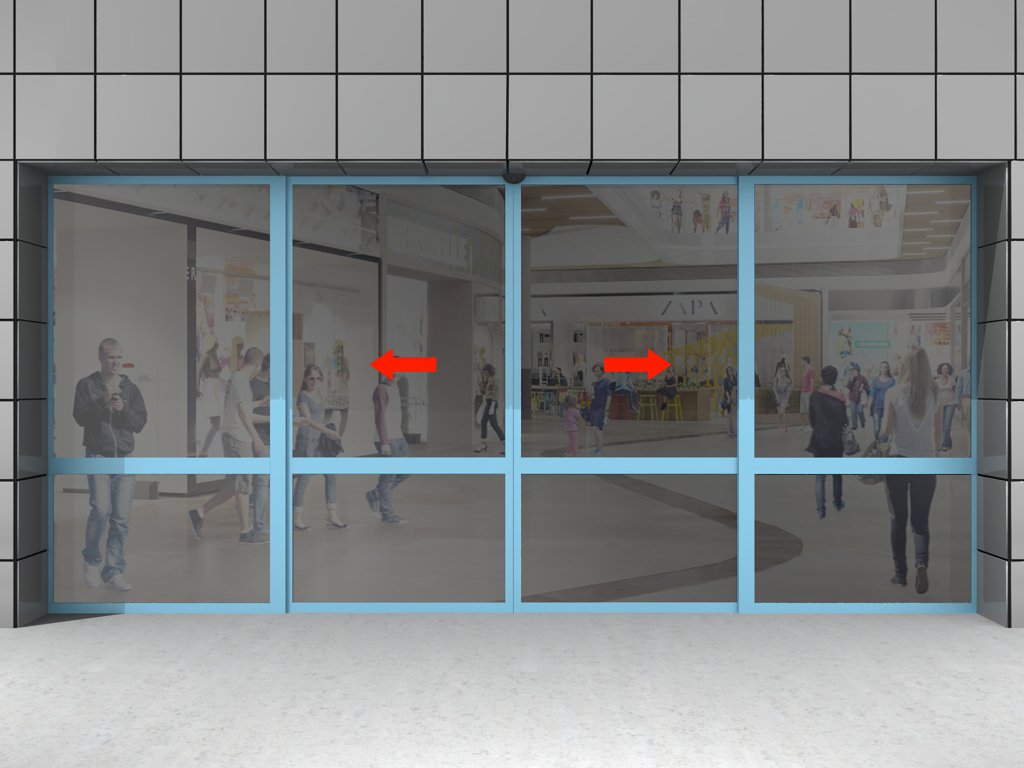

Эки канаттуу эшик эки туруктуу канат менен.

Эки канаттуу эшик эки туруктуу канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6 000гө чейин
H, мм Высота проема 3 000гө чейин

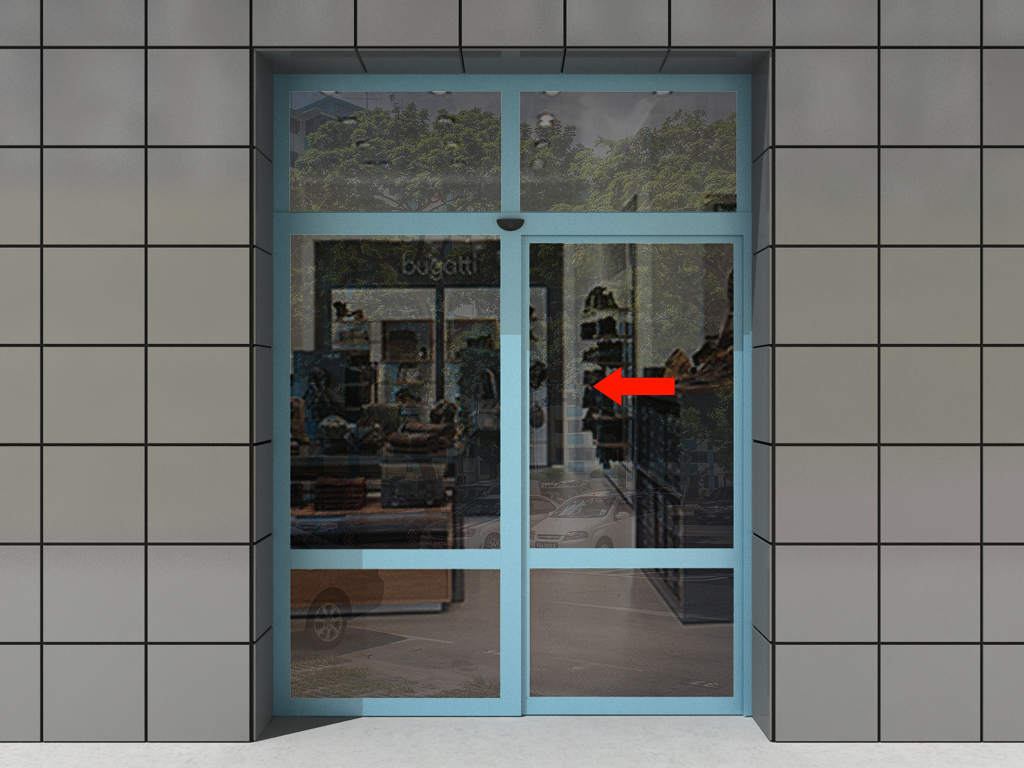

Бир канаттуу эшик бир туруктуу канат жана фрамуга менен (оңго ачылуучу).

Бир канаттуу эшик бир туруктуу канат жана фрамуга менен (оңго ачылуучу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000

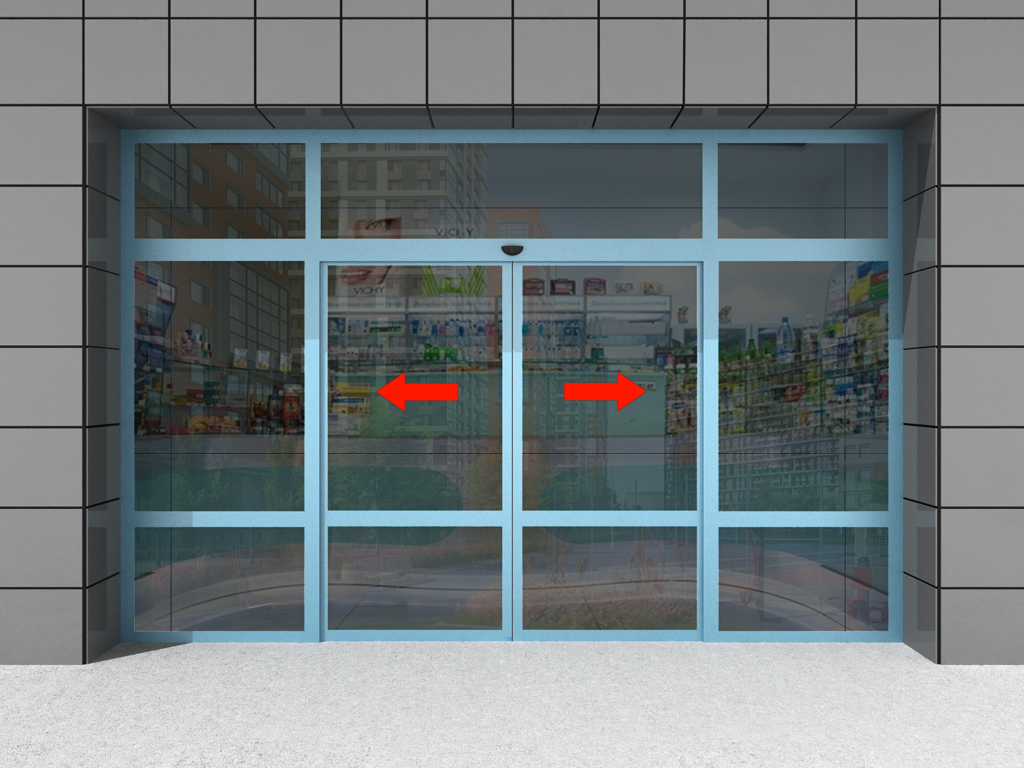

Эки канаттуу эшик эки туруктуу канат жана фрамуга менен.

Эки канаттуу эшик эки туруктуу канат жана фрамуга менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000

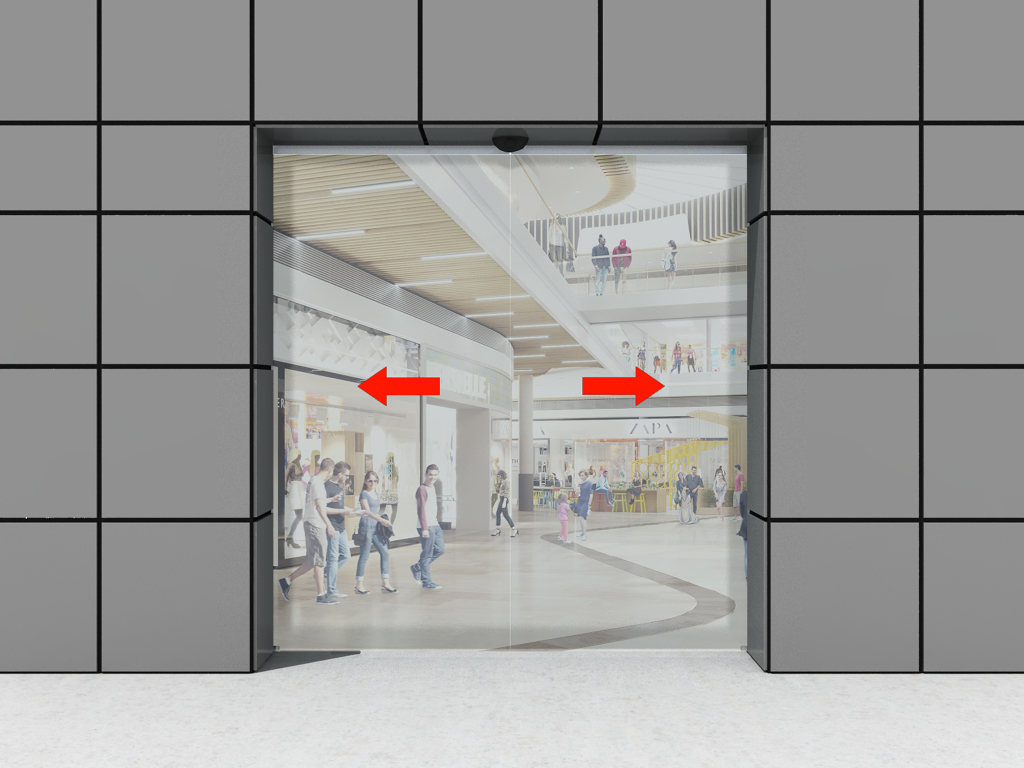

Эки канаттуу эшик эки бүтүн айнек канат менен

Эки канаттуу эшик эки бүтүн айнек канат менен

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 000гө чейин
H, мм Высота проема 3 000гө чейин
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 Жеңил канат
Максимальная высота, м 3
Максимальный вес створки, кг. 200/180 Бир канаттуу эшик / эки канаттуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24 саат бою

1. Электр жетектелүүчү эшик коробун бөлмөнүн сырткы тарабынан, көчө жактан орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу авариялык учурларда гана (электр энергиясы болбосо) же жөнгө салуу иштерин жүргүзүүдө жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч көп колдонбоңуз. Эшик канаттарын кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттары ачылып-жабылуучу зонада узак убакыт бойу болбошу керек.

5. Блоктолгон эшиктерди кол менен жулуп ачууга, манжаларды же башка предметтерди кыймылдуу канат менен полдун ортосундагы аралыкка салышына катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшик канаттарына өтүү учурунда сокку урбоңуз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшик канаттарынын кыймыл зонасында чуркоо же туруу тыюу салынат.

7. Эшик канаттары кыймылдаганда алардын жолунда эч кандай чет буюмдар жана таштандылар болбошу керек: алар канаттардын бурмаланышына, блоктолушуна жана автоматикалык механизмдеринин иштен чыгышына себеп болушу мүмкүн.

8. Полдогу жол көрсөтүүчү рельстерди жана каретка роликтерин кир менен булгабоңуз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, блоктолуп, электр жетектөөчү механизмдин бузулушуна алып келиши мүмкүн.

9. Автоматтык эшик канаттары ачуу/жабуу цикли учурунда эшик аянтчасы боюнча рельс бойдон жумшак жылышы керек, канаттар толугу менен ачылган же жабылган абалга жеткенде милдеттүү тормоз колдонулат.

10. Эшикти фотоэлементтер же инфракызыл шторка сыяктуу коопсуздук элементтерин орнотпой пайдаланууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Жылуулук изоляцияланган блоктор менен төмөндөн пенопласт кошулган жыгач поддон. Профильдер гофрленген картон менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоо — профилдерди аба көбүгү пленкасына ороп, логотип менен тасма аркылуу бекитүү. Бир таңгак профилдин массасы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Аба көбүгү пленкасына оролгон профиль пакеттерин пенопласт рамкасы бар поддонго жайгаштырып, тасма менен бекитишет
Кошумча сүрөттөмө печать

Слайддык эшиктерди бөлөк орнотууга болот, ошондой эле имараттын фасадына же кире бериш группасына интеграциялоого болот.

Орнотуу
Способы монтажа
Подготовка строительного объекта

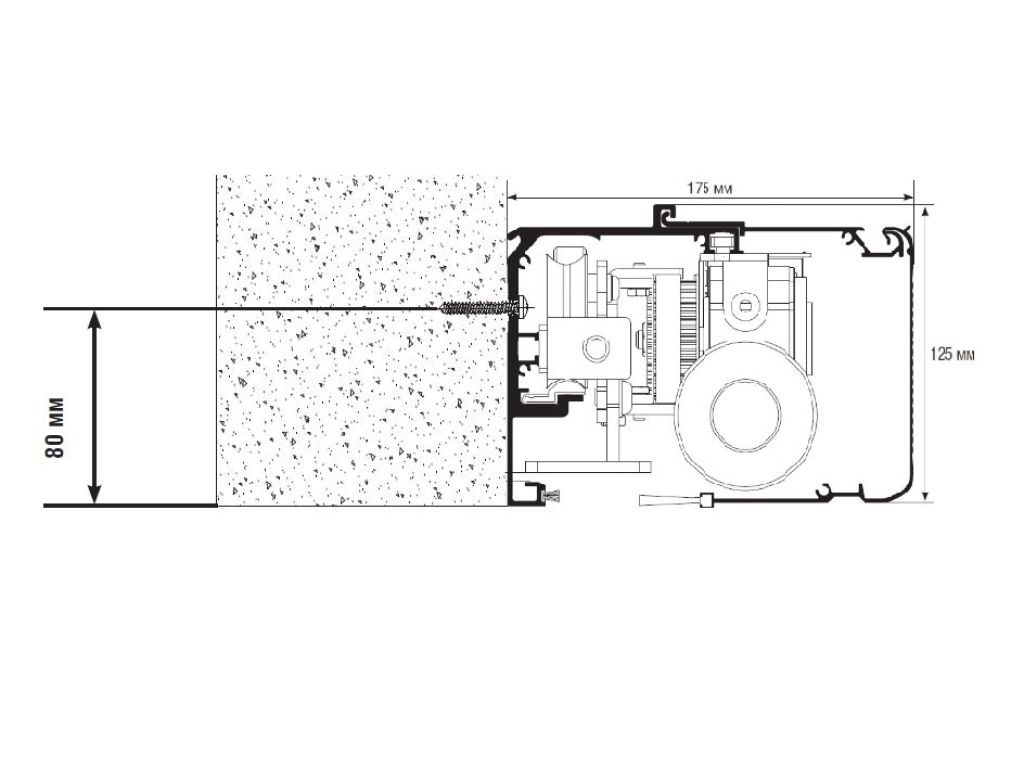

Ачылганда автоматтык эшиктин рамкасын орнотуу.
Ачылганда автоматтык эшиктин рамкасын орнотуу.

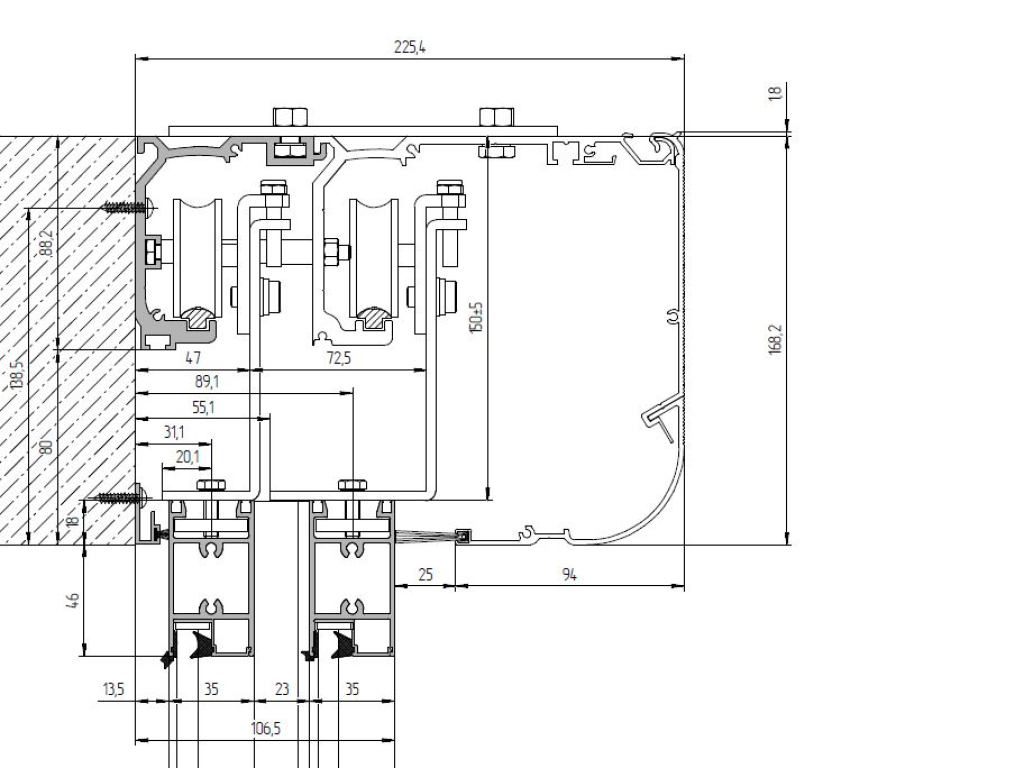

Телескопиялык эшиктин рамкасын ачууда орнотуу.
Телескопиялык эшиктин рамкасын ачууда орнотуу.

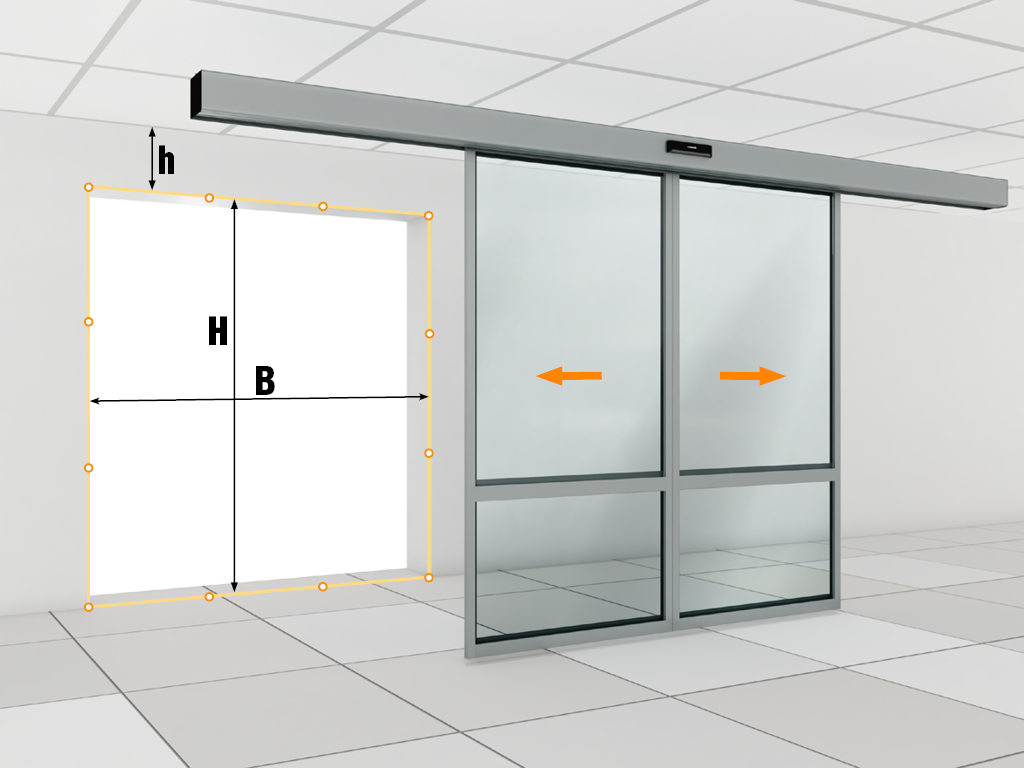

  1. Ачык жердин параметрлери: Н — ачык жердин бийиктиги (таза полдон ачык жердин жогорку чеккесине чейинки аралык); В — ачык жердин туурасы (сол чекеден оң чекеге чейинки аралык); h — үстүңкү каптоонун бийиктиги (ачык жердин жогорку чекесинен түшкөн түпкүлүктүү каптоого чейинки аралык). Үстүңкү каптоонун, ачык жердин туурасынын жана бийиктигинин өлчөмү эң аз дегенде эки жерден жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу монтаждоо жана анын мындан ары иштеши үчүн бөлмөнүн ачык жерин даярдоо зарыл. Ачык жердин тазалыгына төмөнкү талаптар коюлат: Ачык жер төрт бурчтуу формада болушу керек. Чектөөчү беттердин жумшак жана тегиз болушу шарт, штукатурка катмарынын ашыкча бөлүктөрү же жарыктар болбошу зарыл. Полдун беттиги тегиз, горизонталдуу, сыдырмаларсыз жана чокулары жок болушу керек. 1 мге 1 мм чейин жылышка уруксат берилет. Вертикалдуу жана горизонталдуу беттер да 1 мге 1 ммге чейинки айырмачылыктар менен тегиз болушу керек. Эгер ачык жерлер көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул айырмачылыктар жоюлушу зарыл. Үстүңкү каптоо жана жанындагы дубалдар бирдей жазыкта болушу керек. Ачык жердин чектөөсү негизги конструкция түрүндө, ширетилген түтүк, фасад профили же витраж түрүндө болушу шарт.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD-SP жетектөөсү бар автоматтык слайддык эшик» колдонмо кагазы

«AD-SP-TELESCOPE жетектөөсү бар телескоптук эшик» колдонмо кагазы

Жеңил канаттуу автоматтык/телескоптук эшик канаттарын чогултууга колдонмо

«Антипаника» функциясы бар автоматтык эшик канаттарын чогултууга колдонмо

Фрамуга жана автоматтык эшик менен конструкцияларды чогултууга колдонмо

AD-34 кыймыл жана коопсуздук сенсорун жөнгө салууга колдонмо

Аянтчаны даярдоо жана монтаждоо талаптары

Автоматтык слайддык эшик паспорту / AD-SP / AD-SP-TELESCOPE жетектөөсү

Алюминий профилге ылайыктык сертификаты

Автоматтык эшиктер үчүн жетектөөлөргө ылайыктык декларациясы

Негизги канат профилдери жана комплекттеринин каталогу (архив)

Жеңил канаттуу автоматтык эшик үчүн профилдер жана комплекттер каталогу

Жеңил канаттуу телескоптук эшик үчүн профилдер жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профилдер жана комплекттер каталогу

Кепилдик милдеттенмелери печать

Кардарга тутумдун комплектациясына 2 жылдык кепилдик берилет, эгерде эксплуатация шарттары сакталса, жеткирүүдөн баштап эсептелет.

Жаңы буюмдар

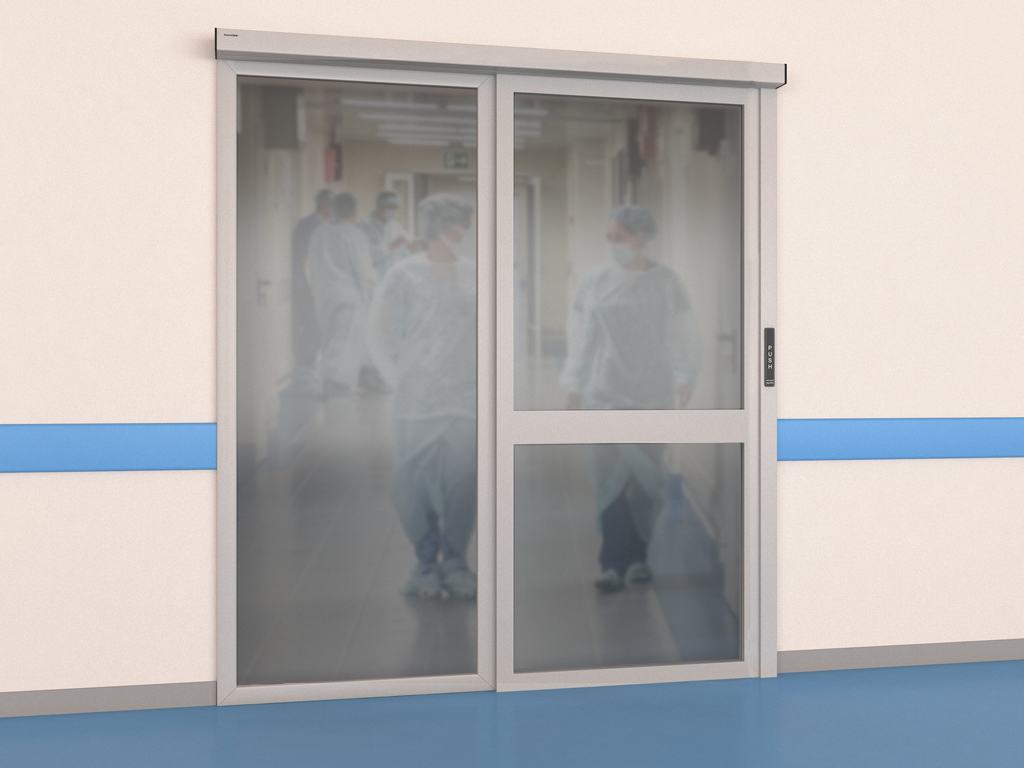

Зымсыз (чабал тээп иштетүүчү) AD-30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык залдар жана лабораториялык блоктор) да, офис жана соода жайларында да колдонсо болот.

Зымсыз (чабал тээп иштетүүчү) AD-30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык залдар жана лабораториялык блоктор) да, офис жана соода жайларында да колдонсо болот.

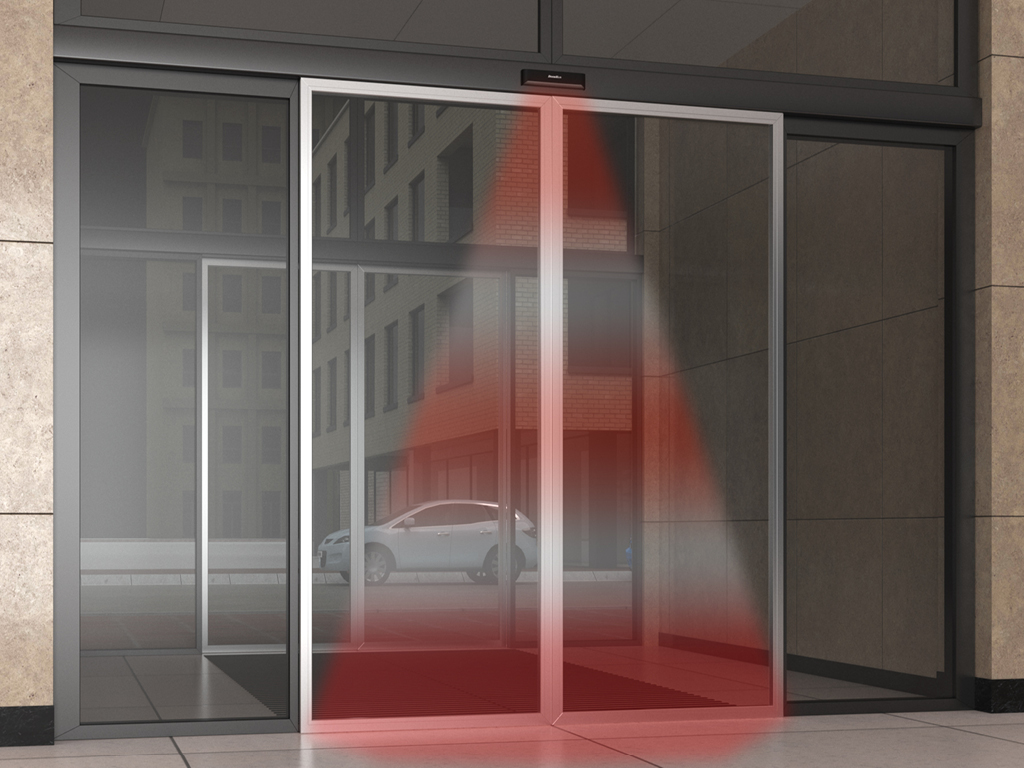

AD-34 сенсору — айкалышкан типтеги түзүлүш, бир корпусунда микротолкундуу кыймыл-радар сенсору жана инфракызыл катышуу шторкасын камтыйт. Бул сенсор AD-SP жетектөөсү бар автоматтык слайддык эшиктин курамында орнотулганда фотоэлементтердин коопсуздук жуптарынын ордуна же кошо иштей алат.

AD-34 сенсору — айкалышкан типтеги түзүлүш, бир корпусунда микротолкундуу кыймыл-радар сенсору жана инфракызыл катышуу шторкасын камтыйт. Бул сенсор AD-SP жетектөөсү бар автоматтык слайддык эшиктин курамында орнотулганда фотоэлементтердин коопсуздук жуптарынын ордуна же кошо иштей алат.

Дизайн
Толтуруунун дизайны
Канаттардын эки беттик боёктолушу бар. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
Канаттардын эки беттик боёктолушу бар. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (металл жылмакай)
RAL 9006 (металл жылмакай)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимдерди көрсөтүүчү дисплей менен которгуч (арт. AD-08SP)

Режимдерди көрсөтүүчү дисплей менен которгуч (арт. AD-08SP)

Күбөлүк сенсору (арт. AD-06, 1 даана)

Күбөлүк сенсору (арт. AD-06, 1 даана)

Көчүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Көчүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

* AD-SP-TELESCOPE приводунда тышкы канаттар үчүн каретка комплекти (4 даана)

* AD-SP-TELESCOPE приводунда тышкы канаттар үчүн каретка комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички канаттар үчүн каретка комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички канаттар үчүн каретка комплекти (4 даана)

Коробтун жагы капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPде / * AD-SP-TELESCOPEде (арт. AD-16SPTel, 2 даана)

Коробтун жагы капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPде / * AD-SP-TELESCOPEде (арт. AD-16SPTel, 2 даана)

Жетектөөчү ремень (арт. AD-17, 11 м)

Жетектөөчү ремень (арт. AD-17, 11 м)

Токтоткучтар комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

Токтоткучтар комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

* AD-SP-TELESCOPE приводунда токтоткучтар комплекти (2 даана)

* AD-SP-TELESCOPE приводунда токтоткучтар комплекти (2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Төмөнкү пол жолдоочусу (арт. TPP-001-32D, 2 даана)

Төмөнкү пол жолдоочусу (арт. TPP-001-32D, 2 даана)

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Рельс жана тыгыздагыч (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Рельс жана тыгыздагыч (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Канат вертикалдуу профиль, учунда кесүү менен 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канат вертикалдуу профиль, учунда кесүү менен 30 × 35 мм (арт. AHDS35 0106.FREZ)

Канат горизонталдуу профиль 64 × 35 мм (арт. AHDS35 0108)

Канат горизонталдуу профиль 64 × 35 мм (арт. AHDS35 0108)

Закладной табактар комплекти (арт. AD-100KIT, 2 комплект)

Закладной табактар комплекти (арт. AD-100KIT, 2 комплект)

Дополнительная комплектация
AD-07SP — электромеханикалык кулпу AD-SP приводуна арналган, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна арналган.

AD-07SP — электромеханикалык кулпу AD-SP приводуна арналган, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна арналган.

AD-27 — аккумулятор батареясы (сыйымдуулугу 2,0 Ач), эшиктин тышкы электр менен жабдуу жок учурда 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-27 — аккумулятор батареясы (сыйымдуулугу 2,0 Ач), эшиктин тышкы электр менен жабдуу жок учурда 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-30 — зымсыз (чабал тээп иштетүүчү) PUSH баскычы. Кадимки кыймыл сенсору ордуна эшикти кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-30 — зымсыз (чабал тээп иштетүүчү) PUSH баскычы. Кадимки кыймыл сенсору ордуна эшикти кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-31 — байланышсыз инфракызыл баскычы. Кадимки кыймыл сенсору ордуна эшикти байланышсыз башкарууга колдонулат (1ден 15 смге чейин аралыкта).

AD-31 — байланышсыз инфракызыл баскычы. Кадимки кыймыл сенсору ордуна эшикти байланышсыз башкарууга колдонулат (1ден 15 смге чейин аралыкта).

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдер которгучтун ордуна колдонулат жана эшикти башкарууга чектелген жеткиликтүүлүктү камсыз кылат.

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдер которгучтун ордуна колдонулат жана эшикти башкарууга чектелген жеткиликтүүлүктү камсыз кылат.

AD-34 — кыймыл жана коопсуздук сенсорунун айкалышы. Бир корпусунда микротолкундуу кыймыл-радар сенсору жана эшик ачылышында инфракызыл коопсуздук шторкасы бар.

AD-34 — кыймыл жана коопсуздук сенсорунун айкалышы. Бир корпусунда микротолкундуу кыймыл-радар сенсору жана эшик ачылышында инфракызыл коопсуздук шторкасы бар.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 700–3 000
Ширина проема для одностворчатых дверей, мм
700–2 500
Ширина проема для одностворчатых дверей, мм
1 400–5 000 (бир бекем канаттуу)
Притолока, мм
125тен кем эмес
Конструкция
  1. Канаттын тик профили
  2. Канаттын горизонтал профили
  3. Штапик
  4. Толтуруусу: 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
  5. Ички тыгыздоочу
  6. Сырткы тыгыздоочу
  7. Борбордук тыгыздоочу
Стандартные конструктивные решения

Бир канаттуу эшик (солго ачылуучу).

Бир канаттуу эшик (солго ачылуучу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 500гө чейин
H, мм Высота проема 3 000гө чейин
Эки канаттуу эшик.

Эки канаттуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 000гө чейин
H, мм Высота проема 3 000гө чейин
Бир канаттуу эшик бир туруктуу канат менен (солго ачылуучу).

Бир канаттуу эшик бир туруктуу канат менен (солго ачылуучу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5 000гө чейин
H, мм Высота проема 3 000гө чейин
Эки канаттуу эшик эки туруктуу канат менен.

Эки канаттуу эшик эки туруктуу канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6 000гө чейин
H, мм Высота проема 3 000гө чейин
Бир канаттуу эшик бир туруктуу канат жана фрамуга менен (оңго ачылуучу).

Бир канаттуу эшик бир туруктуу канат жана фрамуга менен (оңго ачылуучу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик эки туруктуу канат жана фрамуга менен.

Эки канаттуу эшик эки туруктуу канат жана фрамуга менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик эки бүтүн айнек канат менен

Эки канаттуу эшик эки бүтүн айнек канат менен

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 000гө чейин
H, мм Высота проема 3 000гө чейин
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 Жеңил канат
Максимальная высота, м 3
Максимальный вес створки, кг. 200/180 Бир канаттуу эшик / эки канаттуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24 саат бою
Условия эксплуатации продукции

1. Электр жетектелүүчү эшик коробун бөлмөнүн сырткы тарабынан, көчө жактан орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу авариялык учурларда гана (электр энергиясы болбосо) же жөнгө салуу иштерин жүргүзүүдө жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч көп колдонбоңуз. Эшик канаттарын кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттары ачылып-жабылуучу зонада узак убакыт бойу болбошу керек.

5. Блоктолгон эшиктерди кол менен жулуп ачууга, манжаларды же башка предметтерди кыймылдуу канат менен полдун ортосундагы аралыкка салышына катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшик канаттарына өтүү учурунда сокку урбоңуз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшик канаттарынын кыймыл зонасында чуркоо же туруу тыюу салынат.

7. Эшик канаттары кыймылдаганда алардын жолунда эч кандай чет буюмдар жана таштандылар болбошу керек: алар канаттардын бурмаланышына, блоктолушуна жана автоматикалык механизмдеринин иштен чыгышына себеп болушу мүмкүн.

8. Полдогу жол көрсөтүүчү рельстерди жана каретка роликтерин кир менен булгабоңуз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, блоктолуп, электр жетектөөчү механизмдин бузулушуна алып келиши мүмкүн.

9. Автоматтык эшик канаттары ачуу/жабуу цикли учурунда эшик аянтчасы боюнча рельс бойдон жумшак жылышы керек, канаттар толугу менен ачылган же жабылган абалга жеткенде милдеттүү тормоз колдонулат.

10. Эшикти фотоэлементтер же инфракызыл шторка сыяктуу коопсуздук элементтерин орнотпой пайдаланууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Жылуулук изоляцияланган блоктор менен төмөндөн пенопласт кошулган жыгач поддон. Профильдер гофрленген картон менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоо — профилдерди аба көбүгү пленкасына ороп, логотип менен тасма аркылуу бекитүү. Бир таңгак профилдин массасы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Аба көбүгү пленкасына оролгон профиль пакеттерин пенопласт рамкасы бар поддонго жайгаштырып, тасма менен бекитишет
Кошумча сүрөттөмө

Слайддык эшиктерди бөлөк орнотууга болот, ошондой эле имараттын фасадына же кире бериш группасына интеграциялоого болот.

Орнотуу
Способы монтажа
Ачылганда автоматтык эшиктин рамкасын орнотуу.
Ачылганда автоматтык эшиктин рамкасын орнотуу.
Телескопиялык эшиктин рамкасын ачууда орнотуу.
Телескопиялык эшиктин рамкасын ачууда орнотуу.
Подготовка строительного объекта
  1. Ачык жердин параметрлери: Н — ачык жердин бийиктиги (таза полдон ачык жердин жогорку чеккесине чейинки аралык); В — ачык жердин туурасы (сол чекеден оң чекеге чейинки аралык); h — үстүңкү каптоонун бийиктиги (ачык жердин жогорку чекесинен түшкөн түпкүлүктүү каптоого чейинки аралык). Үстүңкү каптоонун, ачык жердин туурасынын жана бийиктигинин өлчөмү эң аз дегенде эки жерден жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу монтаждоо жана анын мындан ары иштеши үчүн бөлмөнүн ачык жерин даярдоо зарыл. Ачык жердин тазалыгына төмөнкү талаптар коюлат: Ачык жер төрт бурчтуу формада болушу керек. Чектөөчү беттердин жумшак жана тегиз болушу шарт, штукатурка катмарынын ашыкча бөлүктөрү же жарыктар болбошу зарыл. Полдун беттиги тегиз, горизонталдуу, сыдырмаларсыз жана чокулары жок болушу керек. 1 мге 1 мм чейин жылышка уруксат берилет. Вертикалдуу жана горизонталдуу беттер да 1 мге 1 ммге чейинки айырмачылыктар менен тегиз болушу керек. Эгер ачык жерлер көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул айырмачылыктар жоюлушу зарыл. Үстүңкү каптоо жана жанындагы дубалдар бирдей жазыкта болушу керек. Ачык жердин чектөөсү негизги конструкция түрүндө, ширетилген түтүк, фасад профили же витраж түрүндө болушу шарт.
Кепилдик милдеттенмелери

Кардарга тутумдун комплектациясына 2 жылдык кепилдик берилет, эгерде эксплуатация шарттары сакталса, жеткирүүдөн баштап эсептелет.

Документация
Инструкции

«AD-SP жетектөөсү бар автоматтык слайддык эшик» колдонмо кагазы

«AD-SP-TELESCOPE жетектөөсү бар телескоптук эшик» колдонмо кагазы

Жеңил канаттуу автоматтык/телескоптук эшик канаттарын чогултууга колдонмо

«Антипаника» функциясы бар автоматтык эшик канаттарын чогултууга колдонмо

Фрамуга жана автоматтык эшик менен конструкцияларды чогултууга колдонмо

AD-34 кыймыл жана коопсуздук сенсорун жөнгө салууга колдонмо

Аянтчаны даярдоо жана монтаждоо талаптары

Паспорта и сертификаты

Автоматтык слайддык эшик паспорту / AD-SP / AD-SP-TELESCOPE жетектөөсү

Алюминий профилге ылайыктык сертификаты

Автоматтык эшиктер үчүн жетектөөлөргө ылайыктык декларациясы

Чертежи

Негизги канат профилдери жана комплекттеринин каталогу (архив)

Жеңил канаттуу автоматтык эшик үчүн профилдер жана комплекттер каталогу

Жеңил канаттуу телескоптук эшик үчүн профилдер жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профилдер жана комплекттер каталогу

Буйрутма бериңиз
