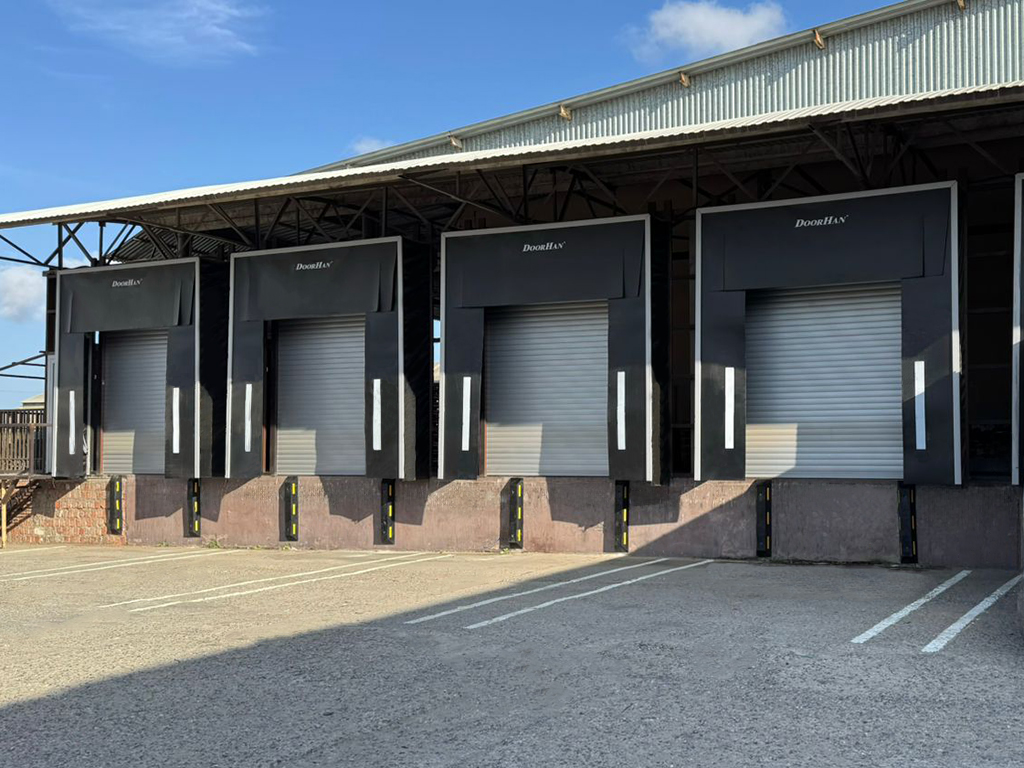

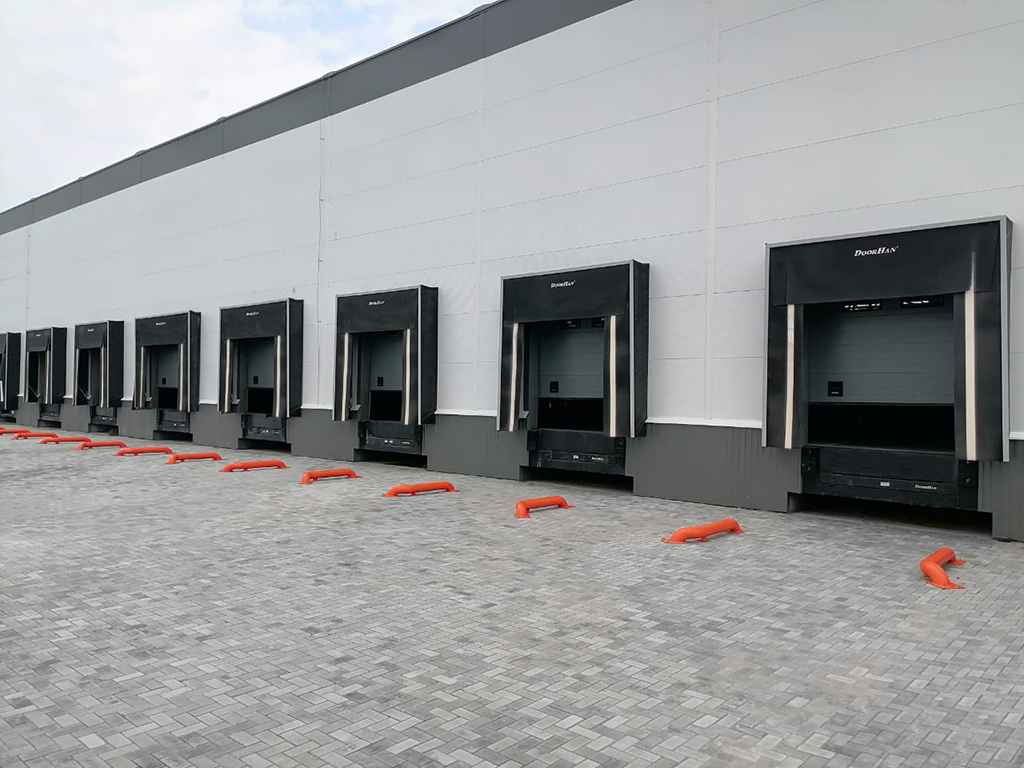

DSHRN сериясындагы бүктөлүүчү рамалуу ачылуу герметизатору орто жүктөө агымы бар жайларда орнотууга ылайыктуу. Жүктөө-түшүрүү иштерин аткарууда унаанын кузову герметизатордун ичине бөлүкчө кирет. Үстүңкү жана капталдары вертикалдык жабуулар кузовду толук жаап, ачылууну тыгыздап герметизация кылат. Унаа туура эмес токтогондо, алдыдагы рамка рычагдардын жардамы менен бүктөлүп, унаа кеткенден кийин автоматтык түрдө баштапкы абалга кайтып келет.

Зона применения:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Зыяндан коргоо

Герметизатордун бүктөлүүчү пружиналуу рамасы унаа туура токтобогондо конструкцияны зыяндан коргойт.

Конструкциянын катуулугу

Профильдин конфигурациясы герметизатордун рамасынын катуулугун жогорулатат.

Суунун агып чыгуу системасы

Сууну агызуу системасы герметизатордун чатырында суу топтолушуна жол бербейт.

Эскирүүгө туруктуулук

Фронталдык барактарды жасаган ПВХ материалы жетиштүү ийкемдүүлүккө, эскирүүгө туруктуулукка ээ жана жогорку чыңалууга туруштук берет.

Зыяндан коргоо

Герметизатордун бүктөлүүчү пружиналуу рамасы унаа туура токтобогондо конструкцияны зыяндан коргойт.

Конструкциянын катуулугу

Профильдин конфигурациясы герметизатордун рамасынын катуулугун жогорулатат.

Суунун агып чыгуу системасы

Сууну агызуу системасы герметизатордун чатырында суу топтолушуна жол бербейт.

Эскирүүгө туруктуулук

Комплектация

Базовая комплектация

Дополнительная комплектация

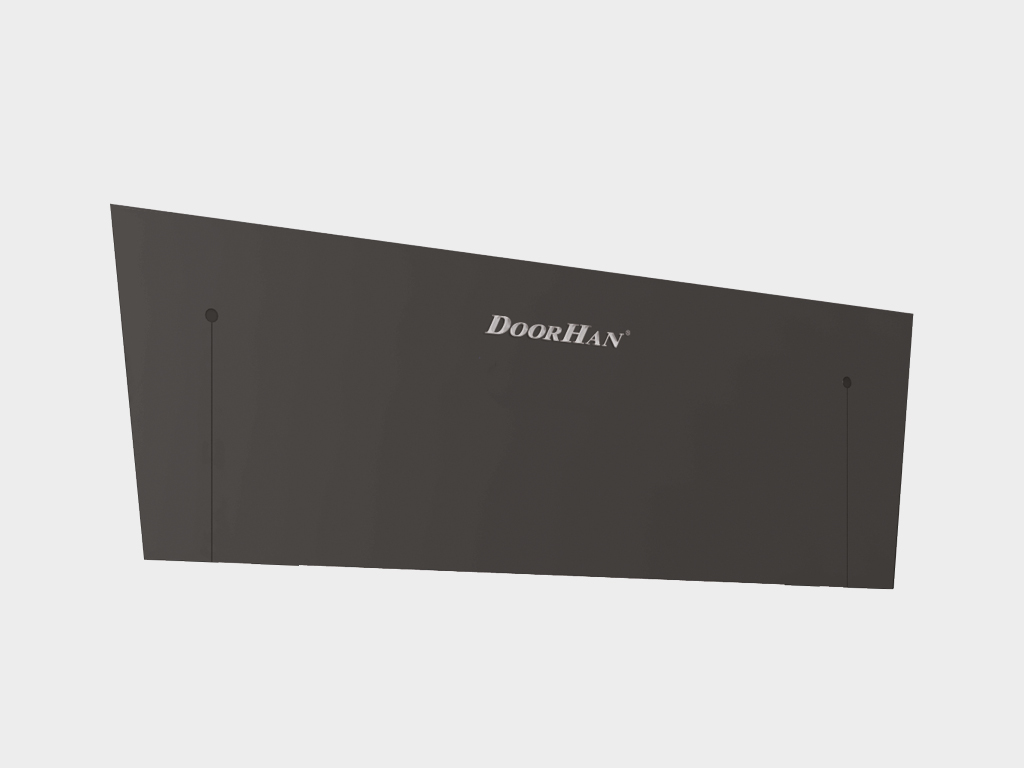

Бирдиктүү үстүңкү барак.

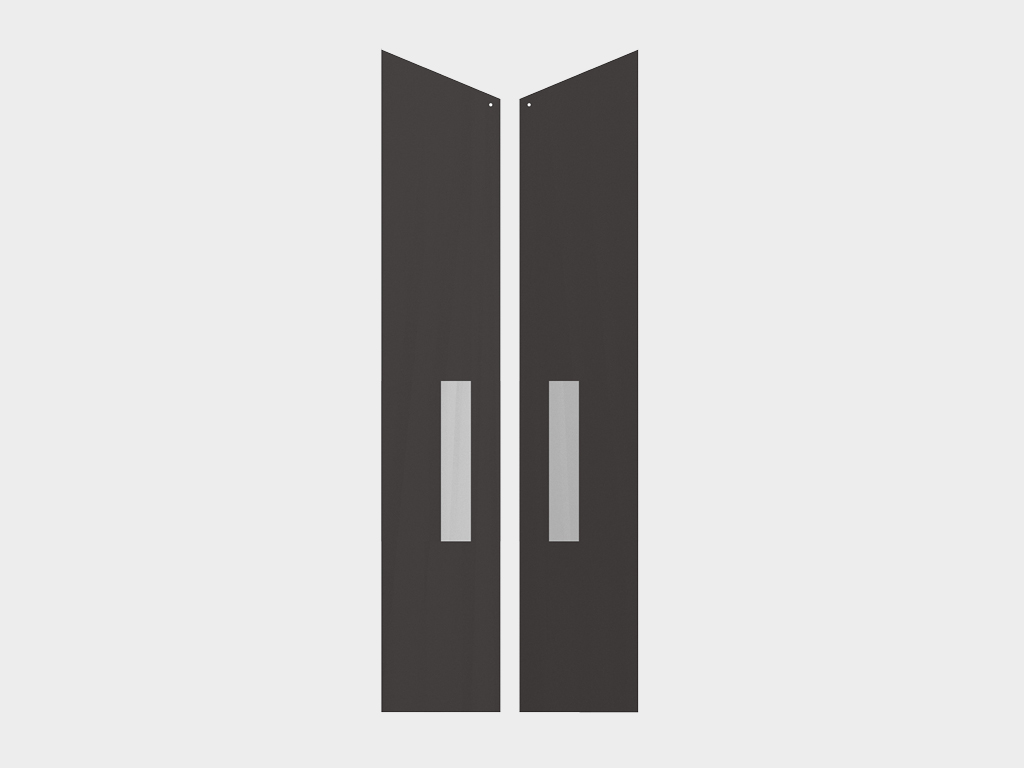

Бирдиктүү капталкы барактар.

Алюминий рамка.

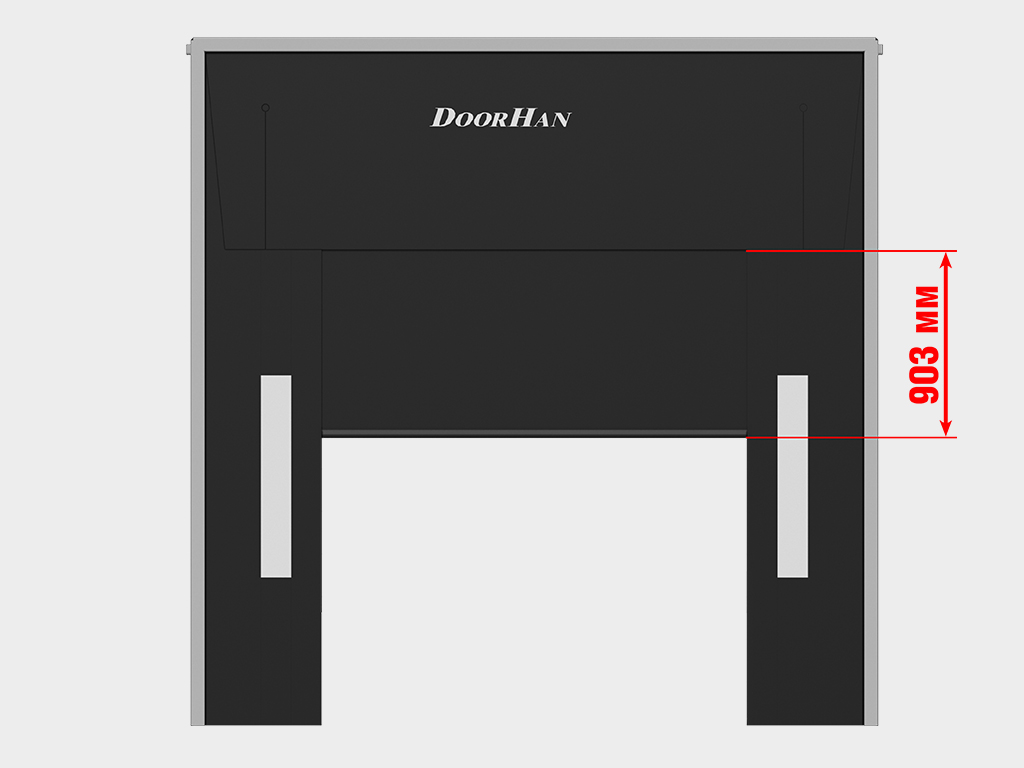

Жылма үстүңкү барак ачылууну кошумча герметизациялоо үчүн иштелип чыккан (герметизатордун ачылышын жабуу максимуму – 903 мм). Ошондой эле жүктөө-түшүрүү иштерин ар кандай бийиктиктеги кузовдогу унаалар паркы менен жүргүзгөн учурда колдонуу сунушталат. Чоң бурчтук жаздык.

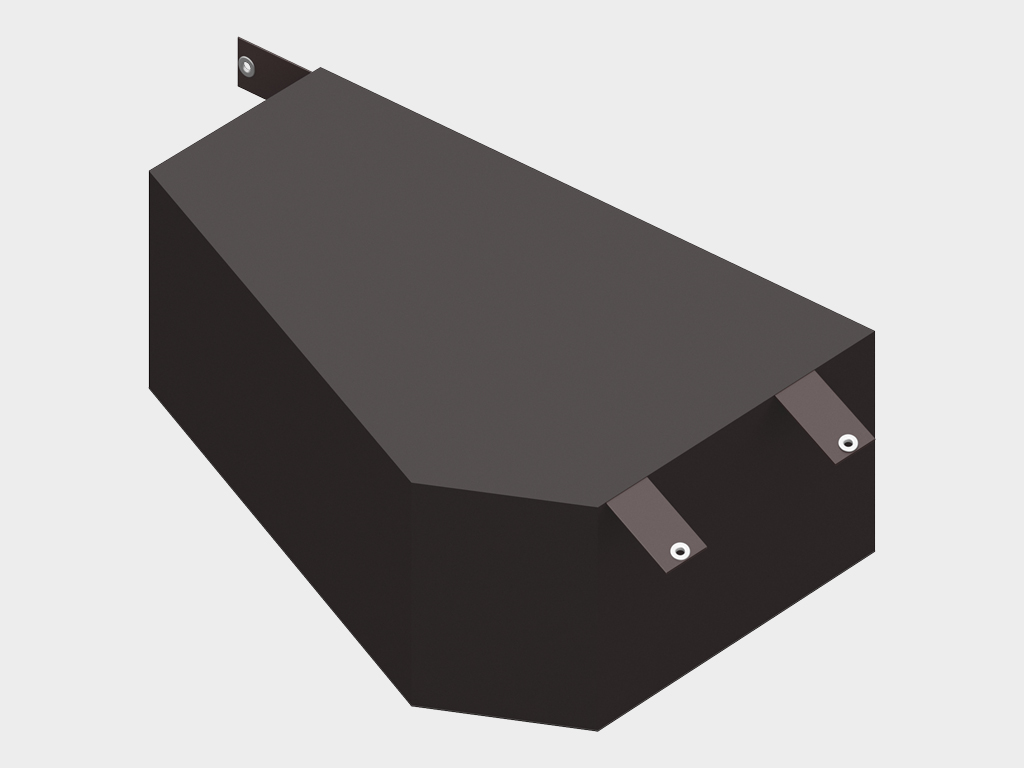

Чоң бурчтук жаздык.

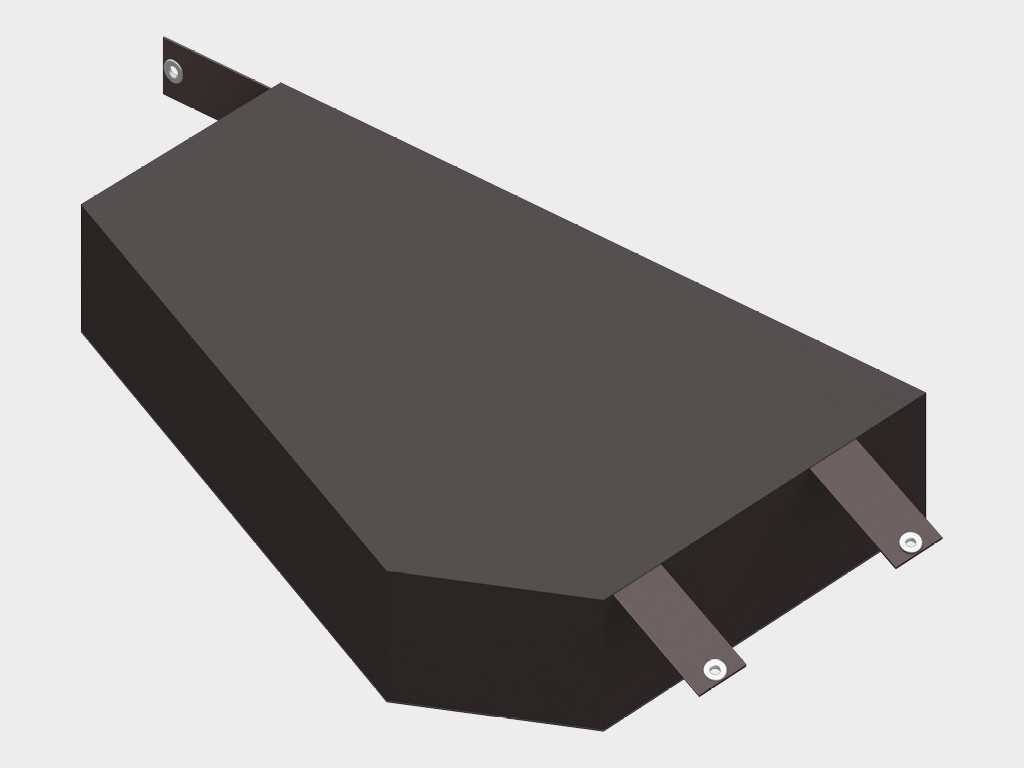

Кичинекей бурчтук жаздык.

Дөңгөлөктөрдү багыттоочу артикулдар: анкершилтеме бурамалар үчүн – «OE22», бетонго орнотуу үчүн – «OE23», цинктелген анкершилтеме бурамалар менен – «OE24», бетонго цинктелген – «OE26». Дөңгөлөктөрдү багыттоочу түзмөктөр унаанын доктон так жана тез токтошу үчүн, ошондой эле герметизаторлор менен имарат дубалдарын зыяндан коргоо үчүн иштелип чыккан. Алар унаа дөңгөлөгүнүн ободу менен мүмкүн болуучу контактты минималдаштыруу үчүн долбоорлонгон. Багыттоочулар диаметри 159 мм болот түтүктөрдөн жасалып, бекитүүчү бөлүктөрү бар. Негизги түсү – RAL 2004, ошондой эле RAL түс картасына ылайык башка түстө боёлушу же ысык цинктелүү варианты бар. Багыттоочулар доктун алдындагы аянтчага эки жол менен орнотулат: анкершилтеме бурамалар менен же бетонго бекитүү жолу менен.

Отбой чоктору автокөтөргүчтүн бутага тийгизишинен келип чыккан бурчтук стеллаждарды коргоо үчүн колдонулат. Чокторду имараттын ичинде, стеллаждардын алдында орнотушат. Отбой чоктун диаметри – 100дөн 159 ммге чейин. Негизги түсү – RAL 2004, ошондой эле RAL түс картасына ылайык башка түстө боёлуу же ысык цинктелүү варианты бар.

Артикул «BR250x250x100». Негизги резина бампер 250 х 250 х 100 мм. Жүк ташуучу унаанын жүктөөчү жерге коопсуз жакындашын камсыз кылат жана имарат дубалдарын зыяндан коргойт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BR450x250x100». Негизги резина бампер 450 х 250 х 100 мм. Жүк ташуучу унаанын жүктөөчү жерге коопсуз жакындашын камсыз кылат жана имарат дубалдарын зыяндан коргойт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BRC510x250x330». 450 x 250 x 100 мм бампердин негизинде курулган. Резинадан жасалган 510 х 250 х 330 мм (сырткы өлчөмдөрү) консоль түрүндөгү бампер. Жүк ташуучу унаанын жүктөөчү жерге коопсуз жакындашын камсыз кылат жана имарат дубалдарын зыяндан коргойт. Унаанын кузовунун бийиктиги пандустун бийиктигинен жогору болгондо колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BRM610x250x175». 450 x 250 x 100 мм бампердин негизинде курулган. Резинадан жасалган 610 х 250 х 175 мм (сырткы өлчөмдөрү) жылма бампер. Жүктөө/түшүрүү учурунда жүк ташуучу унаанын кыймылдарына ылайык өйдө-ылдый жылат. Жылмалуулугуна байланыштуу иштөө мөөнөтү узун. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BRM600x364x110». 450 x 250 x 100 мм бампердин негизинде курулган. Резинадан жасалган 600 х 364 х 110 мм (сырткы өлчөмдөрү) жылма бампер. Жүктөө/түшүрүү учурунда жүк ташуучу унаанын кыймылдарына ылайык өйдө-ылдый жылат. 1 000 мм узундуктагы чыгаруучу аппарель бар платформаларда гана колдонууга мүмкүн. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BRSP(16)465x250x165». 450 x 250 x 100 мм бампердин негизинде курулган. 16 мм калыңдыгы бар болот иштик каптамасы менен 465 х 250 х 165 мм (сырткы өлчөмдөрү) бампер. Толук бетинде демпфирлөөчү резина бамперден (450 x 250 x 100 мм) жана бекем сырткы болот табактан турат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BRSP(16)465x250x165S». 450 x 250 x 100 мм бампердин негизинде курулган. 16 мм калыңдыгы бар болот иштик каптамасы жана парковка датчиги бар 465 х 250 х 165 мм (сырткы өлчөмдөрү) бампер. Толук бетинде демпфирлөөчү резина бамперден (450 x 250 x 100 мм), бекем сырткы болот табактан жана жүк ташуучу унаанын коопсуз токтошуна жардам берген парковка датчигинен турат. Парковка радары менен бирдикте колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BS500x255x205». 450 x 250 x 100 мм бампердин негизинде курулган. Демпфердик салынма менен 500 х 255 х 205 мм (сырткы өлчөмдөрү) болот бампер. Гибриддүү бампер болуп, жылма бампер менен металл табактуу бампердин айкалышы. Резина тумары менен жасалган демпфердик салынма жана унаанын кузовунун кыймылына жараша кыймылдаган бекем сырткы болот капкактан турат. 1 000 мм узундуктагы чыгаруучу аппарель бар платформаларда гана колдонууга мүмкүн. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Артикул «BS800x255x205». 450 x 250 x 100 мм бампердин негизинде курулган. Демпфердик салынма менен 800 х 255 х 205 мм (сырткы өлчөмдөрү) болот бампер. Гибриддүү бампер болуп, жылма бампер менен металл табактуу бампердин айкалышы. Резина тумары менен жасалган демпфердик салынма жана унаанын кузовунун кыймылына жараша кыймылдаган бекем сырткы болот капкактан турат. 1 000 мм узундуктагы чыгаруучу аппарель бар платформаларда гана колдонууга мүмкүн. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүндө караңыз.

Техникалык мүнөздөмөлөр

Таблица размеров

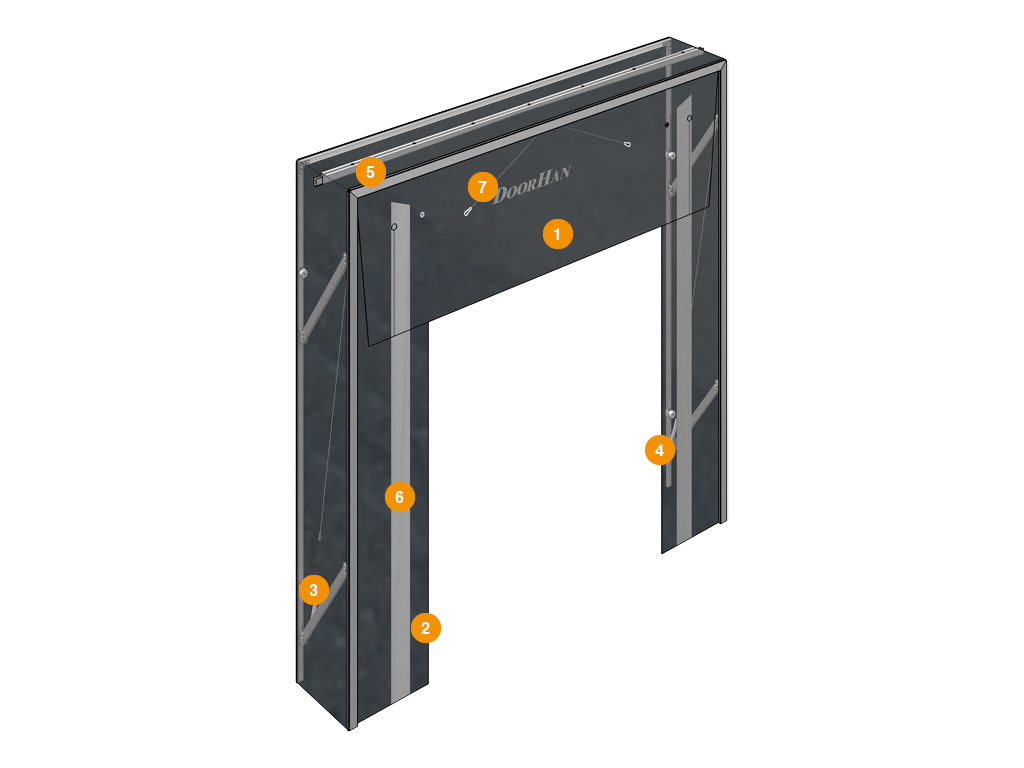

Конструкция

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Высота конструкции, м

3; 3,2; 3,4; 4,4

Ширина конструкции, м

3; 3,2; 3,4

Глубина герметизатора, мм

600, 900

Үстүңкү фронталдык барак
Капталкы фронталдык барак
Герметизатордун рычагы
Пружина
Сууну агызуу системасы менен бирдиктүү чулок
Ак жарык кайтаруучу тилке
Резинадан жасалган жгут

Параметр	Значение	Примечание
	Фронталдык ПВХ кездеме
Прочность на разрыв, N	685	Узундугу (төнкө жип — уток)
Прочность на разрыв, N	590	Кеңдиги (база — негизги жип)
Коэффициент трения скольжения	0,3	Металл
Коэффициент трения скольжения	0,4	ПВХ
Толщина, мм	3
Вес, кг/м²	3,6
Диапазон рабочих температур, °С	-35...+50
	Боктолгон ПВХ кездеме
Прочность на разрыв, N	250	Узундугу (төнкө жип — уток)
Прочность на разрыв, N	250	Кеңдиги (база — негизги жип)
Толщина, мм	0,5
Диапазон рабочих температур, °С	-35...+50
	Артикулдар	Герметизатордун салмагы, кг
	DSHRN3,0х3,0	71,142
	DSHRN3,2х3,2	75,133
	DSHRN3,2х3,4	77,802
	DSHRN3,4х3,2	76,512
	DSHRN3,4х3,4	79,129
	DSHRN3,4х4,4	92,421

1. Герметизатор менен иштөөгө герметизатордун түзүлүшүн жана иштөө тартибин өздөштүргөн адамдар гана уруксат алышат.

2. Иштөөгө киришүүдөн мурда герметизатордун толук комплектин жалпы абалын текшерүү зарыл. Анын бузулган жерлери табылса, герметизаторду колдонууга тыюу салынат.

3. Автомобилди ак тилкелерге тууралай билгиле.

4. Автомобилди жай жай проемге жакындатыңыз, резинадан жасалган тосмолорго тийгенче.

5. Автомобилдин толугу менен кыймылсыз турганына жана кол тормозу орнотулганына (артка жылып кетүүгө каршы упорлор коюлган) ынангыла. Ошондо үстү жана капталдагы листтер автоунаанын кузовун толук курчайт.

6. Кышында герметизаторго чогулган кар менен музду тазалоо зарыл.

Эскертүү! Герметизатордун иштен мурда бузулуп кетүүсүн алдын алуу үчүн, ушул типтеги герметизатор үчүн уруксат берилген автоунаа өлчөмүн ашырбаңыз.

Орнотуу

Способы монтажа

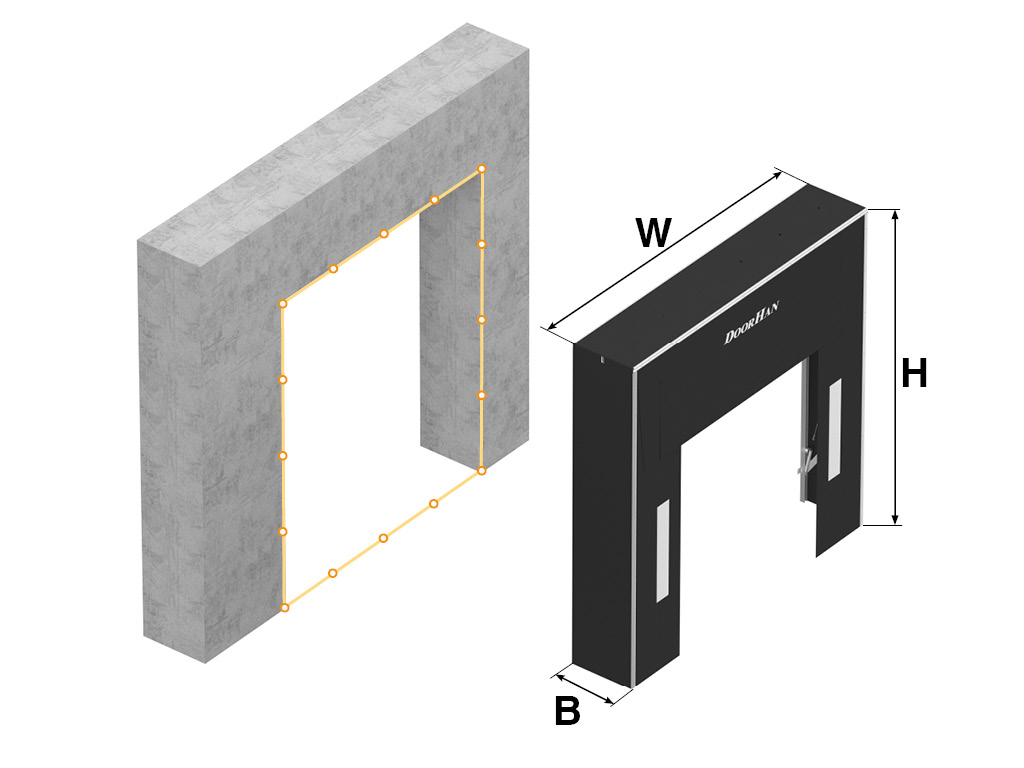

Подготовка строительного объекта

Үстүнөн орнотуу.

W — герметизатордун туурасы.
H — герметизатордун бийиктиги.
B — герметизатордун тереңдиги.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

DSHRN сериясындагы складдуу рамалуу герметизатор

PDF

DSHRN сериясындагы складдуу рамалуу герметизатор үчүн жылмакай жогорку лист

PDF

«Герметизатор проемунун» тейлөө китеби

PDF

Складдуу рамалуу герметизатордун паспорту

PDF

Сертификат тийиштүүлүгү (жүктөө жабдуулары)

PDF

DSHRN сериясы складдуу рамалуу герметизатор

PDF

DSHRN сериясы складдуу рамалуу герметизатордун орнотуу схемасы

PDF

BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 бамперлердин орнотуу схемасы

PDF

BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 бамперлердин орнотуу схемасы

PDF

Дөңгөлөк багыттагычтары

PDF

Дөңгөлөк багыттагычтарынын орнотуу схемасы

PDF

Бурчтук төшөк орнотуу схемасы

PDF

Бурчтук төшөк

PDF

Герметизатордогу жылмакай жогорку листтин жайгашуу схемасы

PDF

Кепилдик милдеттенмелери печать

DoorHan концернинин складдуу рамасы бар герметизаторунун иштөө кепилдиги сатып алууга уруксат берилгенден тартып 2 жылдык мөөнөткө розница жана дилердик заказдар үчүн берилет.
