Жүктөө-разгрузка жабдуулары
Эки катарлуу жылма эшиктер
Catalog

AD-SP кыймылдаткычына арналган автоматтык жылма эшиктин топтому (эки кыймылдуу, эки кыймылсыз, бир ачылуучу эшик жана үстүнөн фрамуга)

Автоматтык жылма эшик коммерциялык объекттердин кирүү топторунун проёмдоруна орнотууга арналган, мисалы: соода жана көңүл ачуучу борборлор, бизнес-борборлор, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана күнүмдүк тейлөөчү имараттар. Фрамуга жана ачылуучу эшиктери бар автоматтык эшиктин конструкциялары бийик проёмдорду (4 м чейин) жаап, керектүү бийиктиктеги үстү жабуусу жок проёмдорду да жабууга мүмкүндүк берет, ошондой эле эвакуациялык чыгыштарды 1 200 мм туурасындагы ачылуучу эшиктер аркылуу камсыз кылат.
Зона применения:
Медициналык мекемелер
Оорукана жана поликлиникалардын кире бериш топтору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.
Соода объекттери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үйдүн жанына дүкөндөр жана бутиктер, дарыканалар, салондор жана банктар бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик аянттар.
Транспорттук түйүндөр
Аэропорттор, темир жол вокзалдары, автобус станциялары, терминалдарга жана күтүү залдарына кире бериштер, эвакуациялык чыгуулар жана перронго чыгуу жолдору.
Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/жүктү түшүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдүн бөлүнүшү, өткөөлдөр.
Артыкчылыктар
Функциялык мүмкүнчүлүктөр
Изделүүнү алты режимде эксплуатациялоо мүмкүнчүлүгү адамдардын өтүшүн уюштуруу боюнча ар кандай тапшырмаларды чечүүгө мүмкүнчүлүк берет.
Створканын толтуруусу боюнча ар түрдүүлүк
Створканы 8 же 9 мм калыңдыктагы коопсуз айнек менен же 24 мм стеклопакет менен толтурууга болот.
Жөнөкөй жыйноо
Уникалдуу «сухарное» бириктирүү створкаларды жыйноо жана изделүүнү монтаждоо убактын кыйла кыскартууга, ошондой эле жарык өтүүчүлүктү көбөйтүүгө мүмкүндүк берет.
Конструкциялардын жана изделиелердин класстары боюнча ар түрдүүлүк
Бул артыкчылык ар кандай проем үчүн оптималдуу конструкцияны тандап алууга мүмкүндүк берет: притолока жана пристенктер жок болсо, пристенктердин туурасы чектелген болсо, же башка чыгуу жолдору болбосо.
Жакшы баа-сапат катышы
Металлдын көлөмүн азайтуу жана профиль системасын оптималдаштыруу аркасында изделүүнүн баасы да жагымдуу болуп саналат.
Функциялык мүмкүнчүлүктөр
Изделүүнү алты режимде эксплуатациялоо мүмкүнчүлүгү адамдардын өтүшүн уюштуруу боюнча ар кандай тапшырмаларды чечүүгө мүмкүнчүлүк берет.
Створканын толтуруусу боюнча ар түрдүүлүк
Створканы 8 же 9 мм калыңдыктагы коопсуз айнек менен же 24 мм стеклопакет менен толтурууга болот.
Жөнөкөй жыйноо
Уникалдуу «сухарное» бириктирүү створкаларды жыйноо жана изделүүнү монтаждоо убактын кыйла кыскартууга, ошондой эле жарык өтүүчүлүктү көбөйтүүгө мүмкүндүк берет.
Конструкциялардын жана изделиелердин класстары боюнча ар түрдүүлүк
Бул артыкчылык ар кандай проем үчүн оптималдуу конструкцияны тандап алууга мүмкүндүк берет: притолока жана пристенктер жок болсо, пристенктердин туурасы чектелген болсо, же башка чыгуу жолдору болбосо.
Жакшы баа-сапат катышы
Металлдын көлөмүн азайтуу жана профиль системасын оптималдаштыруу аркасында изделүүнүн баасы да жагымдуу болуп саналат.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Эки тараптуу сырдоо мүмкүнчүлүгү. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Эки тараптуу сырдоо мүмкүнчүлүгү. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (металлдык жылмакай)
RAL 9006 (металлдык жылмакай)
RAL 7004 (сұр)
RAL 7004 (сұр)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт-сары)
RAL 2004 (кызгылт-сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (жашыл-салат)
RAL 6018 (жашыл-салат)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP)

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Контроллер (арт. AD-03SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Кимүү сенсору (арт. AD-06, 1 даана)

Кимүү сенсору (арт. AD-06, 1 даана)

Кимүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Кимүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

Коробтун каптал жабуучу комплекттери (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE приводунда

Коробтун каптал жабуучу комплекттери (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE приводунда

Жетектөөчү белдик (арт. AD-17, 11 м)

Жетектөөчү белдик (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE приводунда

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE приводунда

Белдик кармагычтар комплекти (арт. AD-20SP, 2 даана)

Белдик кармагычтар комплекти (арт. AD-20SP, 2 даана)

Төшөккө орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Төшөккө орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводунда / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводунда

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводунда / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводунда

Рельс уплотнитель менен (арт. AHDS35 2010 AD-29 менен) AD-SP приводунда / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE приводунда

Рельс уплотнитель менен (арт. AHDS35 2010 AD-29 менен) AD-SP приводунда / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE приводунда

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Канаттын вертикалдык профили, учунда кесилген 30×35 мм (арт. AHDS35 0106.FREZ)

Канаттын вертикалдык профили, учунда кесилген 30×35 мм (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64×35 мм (арт. AHDS35 0108)

Канаттын горизонталдык профили 64×35 мм (арт. AHDS35 0108)

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект)

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект)

AD-07SP – AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-07SP – AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр менен жабдылбастан 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр менен жабдылбастан 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-30 – зымсыз (тирөөчкө) PUSH баскычы. Кимүү сенсорунун ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшиктин ачылышы).

AD-30 – зымсыз (тирөөчкө) PUSH баскычы. Кимүү сенсорунун ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшиктин ачылышы).

AD-31 – байланышсыз инфракызыл баскыч. Кимүү сенсорунун ордуна эшикти кол менен байланышсыз башкарууга колдонулат (1–15 см аралыкта).

AD-31 – байланышсыз инфракызыл баскыч. Кимүү сенсорунун ордуна эшикти кол менен байланышсыз башкарууга колдонулат (1–15 см аралыкта).

AD-32 – ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 – ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 – кимүү жана коопсуздук сенсорунун айкалышы. Бир корпус ичинде микротолкун радары жана инфракызыл коопсуздук шторкасын камтыйт.

AD-34 – кимүү жана коопсуздук сенсорунун айкалышы. Бир корпус ичинде микротолкун радары жана инфракызыл коопсуздук шторкасын камтыйт.

AD-09 – фотоэлементтер комплекти, эшик ачылышында коопсуздукту камсыз кылат.

AD-09 – фотоэлементтер комплекти, эшик ачылышында коопсуздукту камсыз кылат.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
2 505–4 000
Ширина проема для двустворчатых дверей, мм
3 746–6 200 (эки кыймылсыз, бир ачылуучу канат жана фрамуга менен)
Притолока, мм
Талап кылынбайт
  1. Канаттын вертикалдык профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруу
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Борбордук уплотнитель

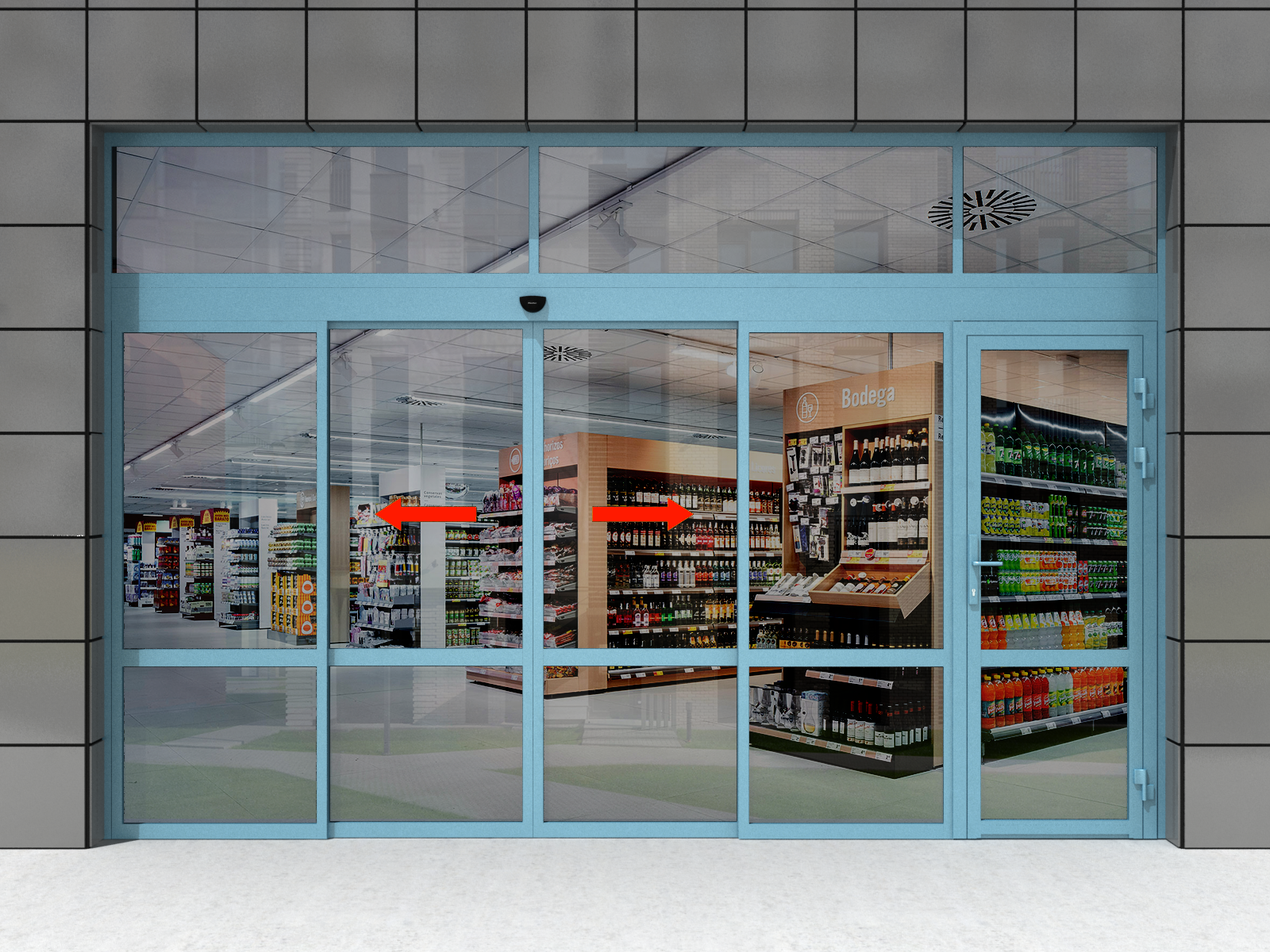

Фрамуга менен эки кыймылсыз жана бир ачылуучу канаттуу эки канаттуу эшик (ачылуучу канат өтмөнүн сол/оң жагында).

Фрамуга менен эки кыймылсыз жана бир ачылуучу канаттуу эки канаттуу эшик (ачылуучу канат өтмөнүн сол/оң жагында).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 746–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–2 427
K, мм Высота прохода 2 129–2 529
Эки канаттуу эшик.

Эки канаттуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Бир канаттуу эшик, бир кыймылсыз канат менен (ачылыш солго).

Бир канаттуу эшик, бир кыймылсыз канат менен (ачылыш солго).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5000ге чейин
H, мм Высота проема 3000ге чейин
Эки канаттуу эшик, эки кыймылсыз канат менен.

Эки канаттуу эшик, эки кыймылсыз канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6000ге чейин
H, мм Высота проема 3000ге чейин
Бир канаттуу эшик, бир кыймылсыз канат жана фрамуга менен (ачылыш оңго).

Бир канаттуу эшик, бир кыймылсыз канат жана фрамуга менен (ачылыш оңго).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик, эки кыймылсыз канат жана фрамуга менен.

Эки канаттуу эшик, эки кыймылсыз канат жана фрамуга менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик, эки бүтүндөй айнек канат менен.

Эки канаттуу эшик, эки бүтүндөй айнек канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген канат
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Бир канаттуу эшик / Эки канаттуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күндө-түнү

1. Эшиктин электропривод менен коробун бөлмөнүн сыртынан, көчө жагынан орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу жөн гана авариялык учурда (электр энергиясы жок болгондо) же жөндөө иштерин жүргүзүүдө жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды тез түрдө түртүп ачууга тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттарынын ачылыш/жабылыш зонасында узак убакыт болбошун көзөмөлдөңүз.

5. Блоктолгон эшиктерди кол менен түртүүгө, канат менен пол ортосуна манжа же башка буюмдарды киргизүүгө катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттардын жолуна тоскоол болбоңуз жана алардын ачылышы же жабылышын токтотууга аракет кылбаңыз. Эшик канаттарынын аймагында чуркоо же туруу тыюу салынат.

7. Канаттардын кыймылы учурунда жолунда сырттан келген буюмдар жана таштандылар болбошун көзөмөлдөңүз: алардын болушу эшик канаттарын бурмалоого, жабылып калууга жана автоматикалык механизмдин иштен чыгуусуна алып келиши мүмкүн.

8. Полдогу багыттоочуларды жана кареткалардын роликтерин кирдетпеңиз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, электроприводдун иштен чыгышына алып келиши мүмкүн.

9. Автоматтык эшик канаттары ачуу/жабуу циклинде багыттоочу рельс боюнча тегиз жылышы керек жана канаттар толук ачылган же жабылган абалга жеткенде токтоп турушу зарыл.

10. Эшикти коопсуздук элементтери (фотоэлементтер же ИК-шторка) орнотулбастан колдонуу катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Төмөн жагында пенопласт блоктору бар жыгач поддон. Профилдер гофр картон барагы менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоо – профилдерди көбүк пленка менен ороп, логотипи бар скотч менен бекитүү. Бир таңгак профилдин салмагы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Көбүк пленка менен оролгон профил пакеттерин пенопласт чектерден жасалган поддонго жайгаштырып, скотч менен бекитишет
Кошумча сүрөттөмө печать

Слайддуу эшиктерди жеке орнотууга да, баштык фасадга же кире бериш тобуна интеграциялоого да болот.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробун ачылууга орнотуу
Автоматтык эшиктин коробун ачылууга орнотуу
Телескоптук эшиктин коробун ачылууга орнотуу
Телескоптук эшиктин коробун ачылууга орнотуу
  1. Ачылуу параметрлери: H – ачылуунун бийиктиги (тазаланган полдон ачылуунун жогорку чекке чейинки аралык); B – ачылуунун туурасы (сол чекеден оң чекеге чейинки аралык); h 0150 – өтмө бийиктиги (ачылуунун жогору чекеден төшкө чейинки аралык). Өтмөнүн, ачылуунун туурасы жана бийиктиги боюнча өлчөөлөр кеминде эки жерде жүргүзүлөт. Акыркы өлчөм катары үчүн эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечекте иштешин камсыздоо үчүн бөлмөнүн ачылуусун даярдоо зарыл. Ачылуунун тазалыгына белгилүү талаптар бар: Ачылуу түз төрт бурчтуу формада болушу керек. Чекеттин беттери тегиз жана жылмакай болушу керек, штукатурка калдыктары жана жаралар жок. Полдун беттери тегиз, горизонталдуу, чыгып кеткен жана түшүп кеткен жерлерсиз болушу керек. Кызматтык чен 1 мге 1 ммге чейин өзгөрүүлөргө уруксат берилет. Вертикалдык жана горизонталдык беттер тегиз болушу керек, өзгөрүү 1 мге 1 ммден ашпашы керек. Эгер ачылуулар талаптардан өзгөртүлгөн болсо, өлчөмдөрдү алуудан жана монтаж баштоодон мурун бул өзгөрүүлөр жоюлушу керек. Өтмө жана каптал дубалдар бир плоскостьто болушу керек. Ачылуунун чекети негизги конструкция түрүндө, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD-SP приводдуу автоматтык слайддуу эшик» колдонмо көрсөтмөсү

«AD-SP-TELESCOPE приводдуу телескоптук эшик» колдонмо көрсөтмөсү

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча колдонмо көрсөтмө

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча колдонмо көрсөтмө

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча колдонмо көрсөтмө

Ачылуучу канаттар жана фрамуга менен автоматтык эшик конструкцияларын чогултуу боюнча колдонмо көрсөтмө

AD-34 кимүү жана коопсуздук сенсорун орнотуу боюнча колдонмо көрсөтмө

Ачылууну даярдоо жана монтаждоо боюнча талаптар

Автоматтык слайддуу эшик паспорту / AD-SP / AD-SP-TELESCOPE приводдору

Алюминий профилге ылайык келүү сертификаты

Автоматтык эшиктер үчүн приводдорго ылайык келүү декларациясы

Негизги канат үчүн профилдер жана комплекттер каталогу (архив)

Жеңил канаттуу автоматтык эшик үчүн профилдер жана комплекттер каталогу

Жеңил канаттуу телескоптук эшик үчүн профилдер жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профилдер жана комплекттер каталогу

Ачылуучу канаттар менен конструкциядагы автоматтык эшик үчүн профилдер жана комплекттер каталогу

Кепилдик милдеттенмелери печать

Сатып алуучу система комплектациясына 2 жылдык кепилдик алат, ал жеткирүү күнүнөн баштап колдонуу шарттары сакталганда иштейт.

Жаңы буюмдар
AD-30 зымсыз (тирөөчкө баскычы) эшикти кол менен ачуу үчүн колдонулат жана таза бөлмөлөрдө (операциялык жана лабораториялык блоктор), ошондой эле офис жана соода жайларында колдонууга ылайыктуу.

AD-30 зымсыз (тирөөчкө баскычы) эшикти кол менен ачуу үчүн колдонулат жана таза бөлмөлөрдө (операциялык жана лабораториялык блоктор), ошондой эле офис жана соода жайларында колдонууга ылайыктуу.

AD-34 сенсору – айкалышкан типтеги түзүлүш, бир корпус ичинде микротолкун радары жана инфракызыл болууну аныктоочу шторка камтыйт. Сенсор автоматтык слайддуу эшик AD-SP приводунун курамында орнотулганда, коопсуздук фотоэлементтердин жупу менен да, анын ордуна да иштей алат.

AD-34 сенсору – айкалышкан типтеги түзүлүш, бир корпус ичинде микротолкун радары жана инфракызыл болууну аныктоочу шторка камтыйт. Сенсор автоматтык слайддуу эшик AD-SP приводунун курамында орнотулганда, коопсуздук фотоэлементтердин жупу менен да, анын ордуна да иштей алат.

Дизайн
Толтуруунун дизайны
Эки тараптуу сырдоо мүмкүнчүлүгү. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Эки тараптуу сырдоо мүмкүнчүлүгү. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (металлдык жылмакай)
RAL 9006 (металлдык жылмакай)
RAL 7004 (сұр)
RAL 7004 (сұр)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт-сары)
RAL 2004 (кызгылт-сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (жашыл-салат)
RAL 6018 (жашыл-салат)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP)

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Контроллер (арт. AD-03SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Кимүү сенсору (арт. AD-06, 1 даана)

Кимүү сенсору (арт. AD-06, 1 даана)

Кимүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Кимүү жана коопсуздук сенсорунун айкалышы (арт. AD-34, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

* Сырткы канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

* Ички канаттар үчүн кареткалар комплекти (4 даана) AD-SP-TELESCOPE приводунда

Коробтун каптал жабуучу комплекттери (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE приводунда

Коробтун каптал жабуучу комплекттери (арт. AD-16SP, 2 даана) AD-SP/ * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE приводунда

Жетектөөчү белдик (арт. AD-17, 11 м)

Жетектөөчү белдик (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE приводунда

* Стопорлор комплекти (2 даана) AD-SP-TELESCOPE приводунда

Белдик кармагычтар комплекти (арт. AD-20SP, 2 даана)

Белдик кармагычтар комплекти (арт. AD-20SP, 2 даана)

Төшөккө орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Төшөккө орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводунда / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводунда

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP приводунда / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводунда

Рельс уплотнитель менен (арт. AHDS35 2010 AD-29 менен) AD-SP приводунда / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE приводунда

Рельс уплотнитель менен (арт. AHDS35 2010 AD-29 менен) AD-SP приводунда / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE приводунда

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Канаттын вертикалдык профили, учунда кесилген 30×35 мм (арт. AHDS35 0106.FREZ)

Канаттын вертикалдык профили, учунда кесилген 30×35 мм (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64×35 мм (арт. AHDS35 0108)

Канаттын горизонталдык профили 64×35 мм (арт. AHDS35 0108)

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект)

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект)

Дополнительная комплектация
AD-07SP – AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-07SP – AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр менен жабдылбастан 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-27 – аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр менен жабдылбастан 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-30 – зымсыз (тирөөчкө) PUSH баскычы. Кимүү сенсорунун ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшиктин ачылышы).

AD-30 – зымсыз (тирөөчкө) PUSH баскычы. Кимүү сенсорунун ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшиктин ачылышы).

AD-31 – байланышсыз инфракызыл баскыч. Кимүү сенсорунун ордуна эшикти кол менен байланышсыз башкарууга колдонулат (1–15 см аралыкта).

AD-31 – байланышсыз инфракызыл баскыч. Кимүү сенсорунун ордуна эшикти кол менен байланышсыз башкарууга колдонулат (1–15 см аралыкта).

AD-32 – ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 – ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 – кимүү жана коопсуздук сенсорунун айкалышы. Бир корпус ичинде микротолкун радары жана инфракызыл коопсуздук шторкасын камтыйт.

AD-34 – кимүү жана коопсуздук сенсорунун айкалышы. Бир корпус ичинде микротолкун радары жана инфракызыл коопсуздук шторкасын камтыйт.

AD-09 – фотоэлементтер комплекти, эшик ачылышында коопсуздукту камсыз кылат.

AD-09 – фотоэлементтер комплекти, эшик ачылышында коопсуздукту камсыз кылат.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
2 505–4 000
Ширина проема для двустворчатых дверей, мм
3 746–6 200 (эки кыймылсыз, бир ачылуучу канат жана фрамуга менен)
Притолока, мм
Талап кылынбайт
Конструкция
  1. Канаттын вертикалдык профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруу
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Борбордук уплотнитель
Стандартные конструктивные решения

Фрамуга менен эки кыймылсыз жана бир ачылуучу канаттуу эки канаттуу эшик (ачылуучу канат өтмөнүн сол/оң жагында).

Фрамуга менен эки кыймылсыз жана бир ачылуучу канаттуу эки канаттуу эшик (ачылуучу канат өтмөнүн сол/оң жагында).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 746–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–2 427
K, мм Высота прохода 2 129–2 529
Эки канаттуу эшик.

Эки канаттуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Бир канаттуу эшик, бир кыймылсыз канат менен (ачылыш солго).

Бир канаттуу эшик, бир кыймылсыз канат менен (ачылыш солго).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5000ге чейин
H, мм Высота проема 3000ге чейин
Эки канаттуу эшик, эки кыймылсыз канат менен.

Эки канаттуу эшик, эки кыймылсыз канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6000ге чейин
H, мм Высота проема 3000ге чейин
Бир канаттуу эшик, бир кыймылсыз канат жана фрамуга менен (ачылыш оңго).

Бир канаттуу эшик, бир кыймылсыз канат жана фрамуга менен (ачылыш оңго).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик, эки кыймылсыз канат жана фрамуга менен.

Эки канаттуу эшик, эки кыймылсыз канат жана фрамуга менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки канаттуу эшик, эки бүтүндөй айнек канат менен.

Эки канаттуу эшик, эки бүтүндөй айнек канат менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген канат
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Бир канаттуу эшик / Эки канаттуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күндө-түнү
Условия эксплуатации продукции

1. Эшиктин электропривод менен коробун бөлмөнүн сыртынан, көчө жагынан орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу жөн гана авариялык учурда (электр энергиясы жок болгондо) же жөндөө иштерин жүргүзүүдө жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды тез түрдө түртүп ачууга тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттарынын ачылыш/жабылыш зонасында узак убакыт болбошун көзөмөлдөңүз.

5. Блоктолгон эшиктерди кол менен түртүүгө, канат менен пол ортосуна манжа же башка буюмдарды киргизүүгө катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттардын жолуна тоскоол болбоңуз жана алардын ачылышы же жабылышын токтотууга аракет кылбаңыз. Эшик канаттарынын аймагында чуркоо же туруу тыюу салынат.

7. Канаттардын кыймылы учурунда жолунда сырттан келген буюмдар жана таштандылар болбошун көзөмөлдөңүз: алардын болушу эшик канаттарын бурмалоого, жабылып калууга жана автоматикалык механизмдин иштен чыгуусуна алып келиши мүмкүн.

8. Полдогу багыттоочуларды жана кареткалардын роликтерин кирдетпеңиз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, электроприводдун иштен чыгышына алып келиши мүмкүн.

9. Автоматтык эшик канаттары ачуу/жабуу циклинде багыттоочу рельс боюнча тегиз жылышы керек жана канаттар толук ачылган же жабылган абалга жеткенде токтоп турушу зарыл.

10. Эшикти коопсуздук элементтери (фотоэлементтер же ИК-шторка) орнотулбастан колдонуу катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Төмөн жагында пенопласт блоктору бар жыгач поддон. Профилдер гофр картон барагы менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоо – профилдерди көбүк пленка менен ороп, логотипи бар скотч менен бекитүү. Бир таңгак профилдин салмагы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Көбүк пленка менен оролгон профил пакеттерин пенопласт чектерден жасалган поддонго жайгаштырып, скотч менен бекитишет
Кошумча сүрөттөмө

Слайддуу эшиктерди жеке орнотууга да, баштык фасадга же кире бериш тобуна интеграциялоого да болот.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробун ачылууга орнотуу
Автоматтык эшиктин коробун ачылууга орнотуу
Телескоптук эшиктин коробун ачылууга орнотуу
Телескоптук эшиктин коробун ачылууга орнотуу
Подготовка строительного объекта
  1. Ачылуу параметрлери: H – ачылуунун бийиктиги (тазаланган полдон ачылуунун жогорку чекке чейинки аралык); B – ачылуунун туурасы (сол чекеден оң чекеге чейинки аралык); h 0150 – өтмө бийиктиги (ачылуунун жогору чекеден төшкө чейинки аралык). Өтмөнүн, ачылуунун туурасы жана бийиктиги боюнча өлчөөлөр кеминде эки жерде жүргүзүлөт. Акыркы өлчөм катары үчүн эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечекте иштешин камсыздоо үчүн бөлмөнүн ачылуусун даярдоо зарыл. Ачылуунун тазалыгына белгилүү талаптар бар: Ачылуу түз төрт бурчтуу формада болушу керек. Чекеттин беттери тегиз жана жылмакай болушу керек, штукатурка калдыктары жана жаралар жок. Полдун беттери тегиз, горизонталдуу, чыгып кеткен жана түшүп кеткен жерлерсиз болушу керек. Кызматтык чен 1 мге 1 ммге чейин өзгөрүүлөргө уруксат берилет. Вертикалдык жана горизонталдык беттер тегиз болушу керек, өзгөрүү 1 мге 1 ммден ашпашы керек. Эгер ачылуулар талаптардан өзгөртүлгөн болсо, өлчөмдөрдү алуудан жана монтаж баштоодон мурун бул өзгөрүүлөр жоюлушу керек. Өтмө жана каптал дубалдар бир плоскостьто болушу керек. Ачылуунун чекети негизги конструкция түрүндө, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.
Кепилдик милдеттенмелери

Сатып алуучу система комплектациясына 2 жылдык кепилдик алат, ал жеткирүү күнүнөн баштап колдонуу шарттары сакталганда иштейт.

Документация
Инструкции

«AD-SP приводдуу автоматтык слайддуу эшик» колдонмо көрсөтмөсү

«AD-SP-TELESCOPE приводдуу телескоптук эшик» колдонмо көрсөтмөсү

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча колдонмо көрсөтмө

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча колдонмо көрсөтмө

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча колдонмо көрсөтмө

Ачылуучу канаттар жана фрамуга менен автоматтык эшик конструкцияларын чогултуу боюнча колдонмо көрсөтмө

AD-34 кимүү жана коопсуздук сенсорун орнотуу боюнча колдонмо көрсөтмө

Ачылууну даярдоо жана монтаждоо боюнча талаптар

Паспорта и сертификаты

Автоматтык слайддуу эшик паспорту / AD-SP / AD-SP-TELESCOPE приводдору

Алюминий профилге ылайык келүү сертификаты

Автоматтык эшиктер үчүн приводдорго ылайык келүү декларациясы

Чертежи

Негизги канат үчүн профилдер жана комплекттер каталогу (архив)

Жеңил канаттуу автоматтык эшик үчүн профилдер жана комплекттер каталогу

Жеңил канаттуу телескоптук эшик үчүн профилдер жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профилдер жана комплекттер каталогу

Ачылуучу канаттар менен конструкциядагы автоматтык эшик үчүн профилдер жана комплекттер каталогу

Буйрутма бериңиз
