Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

Гараждык эшиктер техникалык максаттар үчүн гаражга же башка жайга орнотууга арналган. Конструкция сэндвич-панелдеринен жасалган, алюминий профили менен кайчылашкан. Конструкцияны коррозиядан ишенимдүү коргоо үчүн профилдер порошок боёгу менен боёлгон. Эшиктер солго же оңго ачылышы, сыртка же ички тарапка ачылышы мүмкүн. Порогтун кичинекей бийиктиги, бар болгону 8 мм, эшикти колдонуу үчүн ыңгайлуу шарттарды камсыз кылат.

Колдонуу чөйрөсү:

Жеке турак жайлар

Жеке сектордун объектилери: гараждар жана башка техникалык максаттагы жайлар.

Өнөр жай ишканалары

Өнөр жай секторунун объектилери: кампа жана өндүрүш комплекстер.

монтаж менен заказ берүү

Артыкчылыктар

Коррозияга туруктуулук

Сэндвич-панелдеринен жасалган полотно, порошок боёгу менен боёлгон алюминий профилдери менен кайчылашкан, коррозиядан ишенимдүү корголгон.

Колдонууда универсалдуулук

Эшиктер солго же оңго ачылышы, сыртка же ички тарапка ачылышы мүмкүн.

Жылытуунун эффективдүүлүгү

Эки кабаттуу бүтөө чөйрөсү желди болтурбайт, үн изоляциясын жана энергиянын эффективдүүлүгүн жогорулатат, сэндвич-панелдин профил менен ичинен байланышта болушун жок кылат.

Колдонуу үчүн ыңгайлуулук

Порогтун кичинекей бийиктиги, бар болгону 8 мм, эшикти колдонуу үчүн ыңгайлуу шарттарды камсыз кылат.

Коррозияга туруктуулук

Колдонууда универсалдуулук

Эшиктер солго же оңго ачылышы, сыртка же ички тарапка ачылышы мүмкүн.

Жылытуунун эффективдүүлүгү

Колдонуу үчүн ыңгайлуулук

Порогтун кичинекей бийиктиги, бар болгону 8 мм, эшикти колдонуу үчүн ыңгайлуу шарттарды камсыз кылат.

Дизайн

Панелдердин дизайны

Беттин түрү

PREMIUM CLASSIC сериясынын полотносунун облицовкасы

Такта

Горизонталдуу тилке

Филенкка

Толкун

Кең борбордук тилке

Тышкы бет – жыгачка окшош жабуу

Ички бет – декоративдүү штукатурка (Stucco)

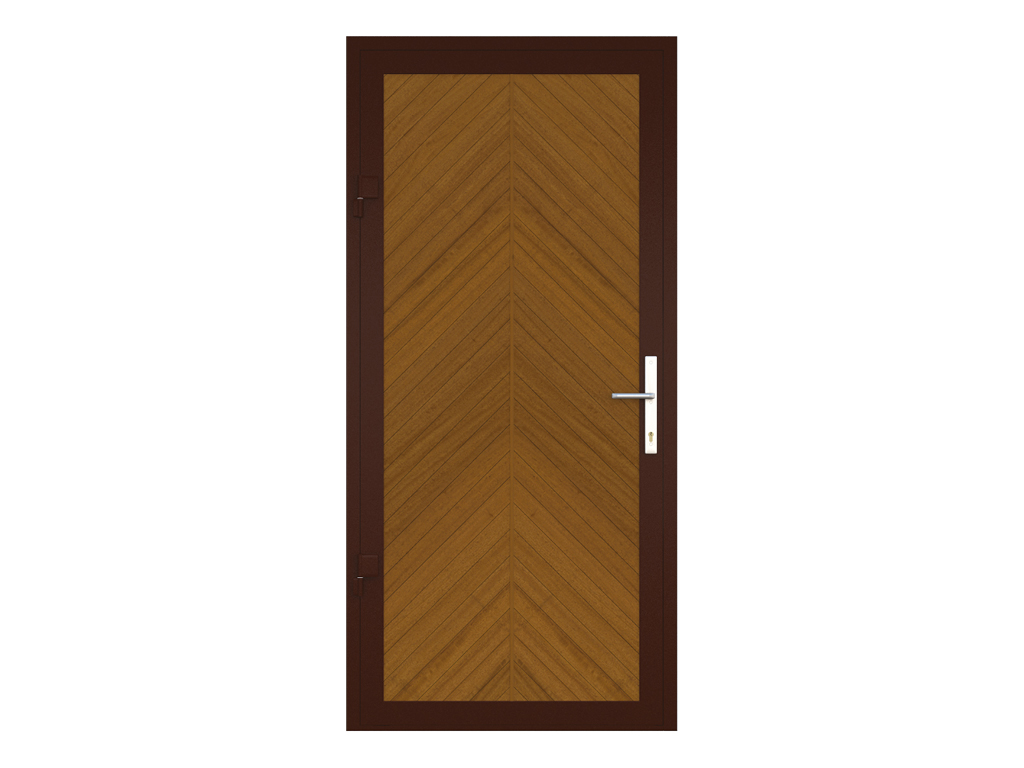

PREMIUM CLASSIC B-1, түсү — «алтын дуб»

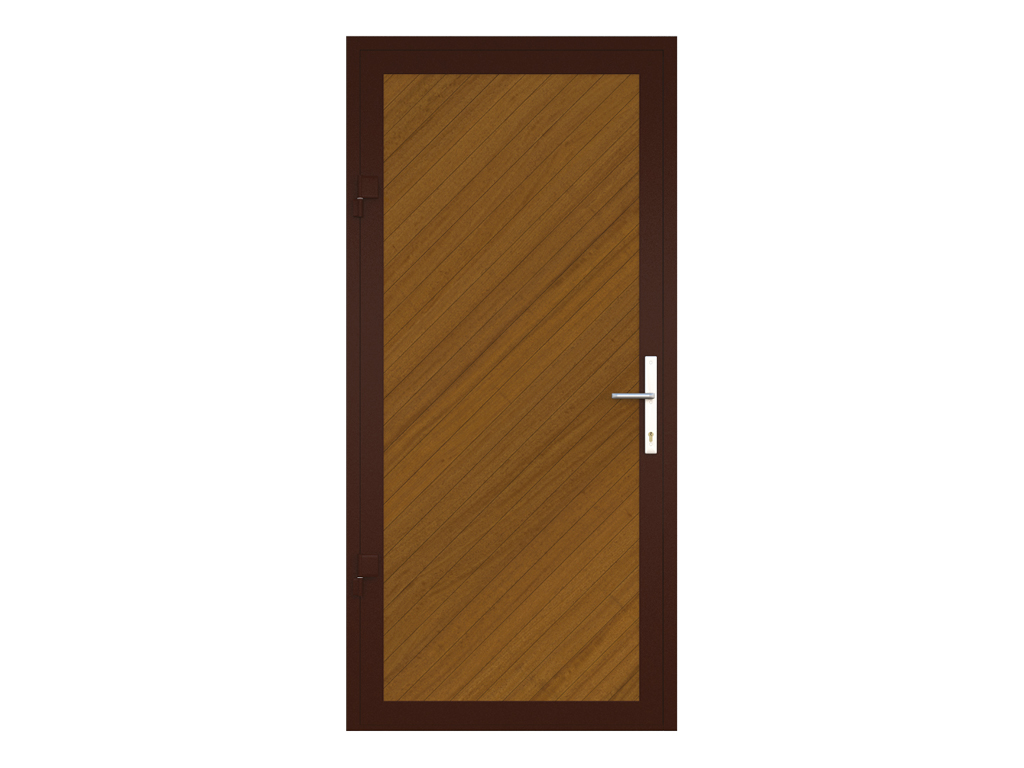

PREMIUM CLASSIC B-2, түсү — «алтын дуб»

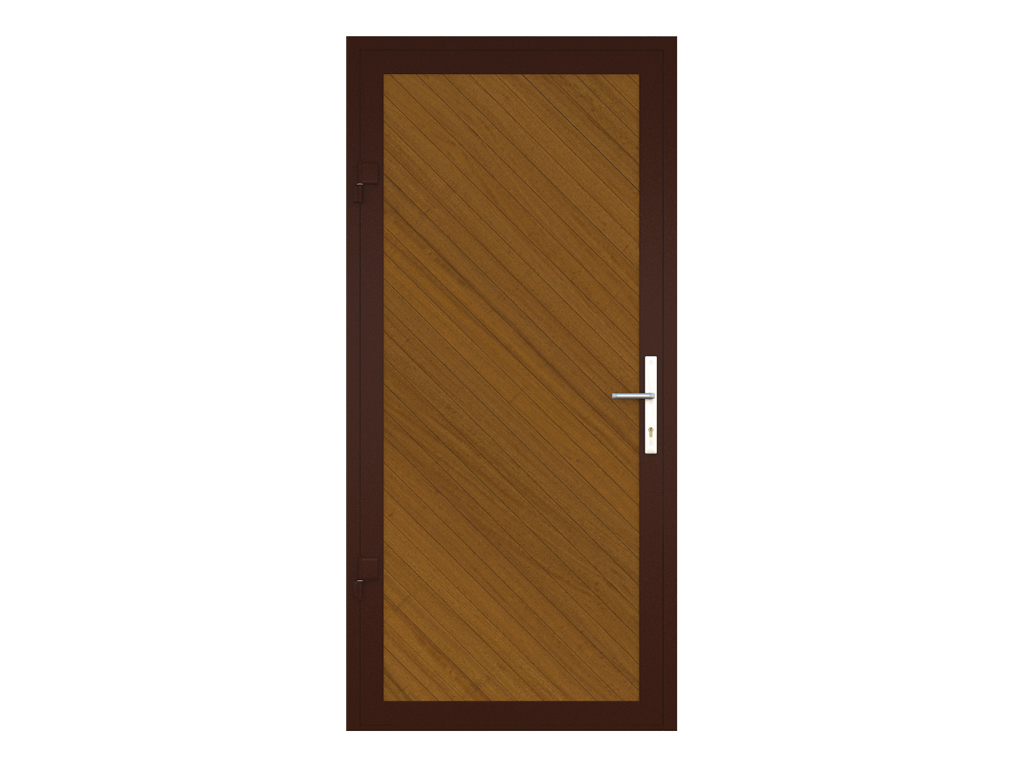

PREMIUM CLASSIC B-3, түсү — «алтын дуб»

Комплектация

Негизги конфигурация

Кошумча жабдуулар

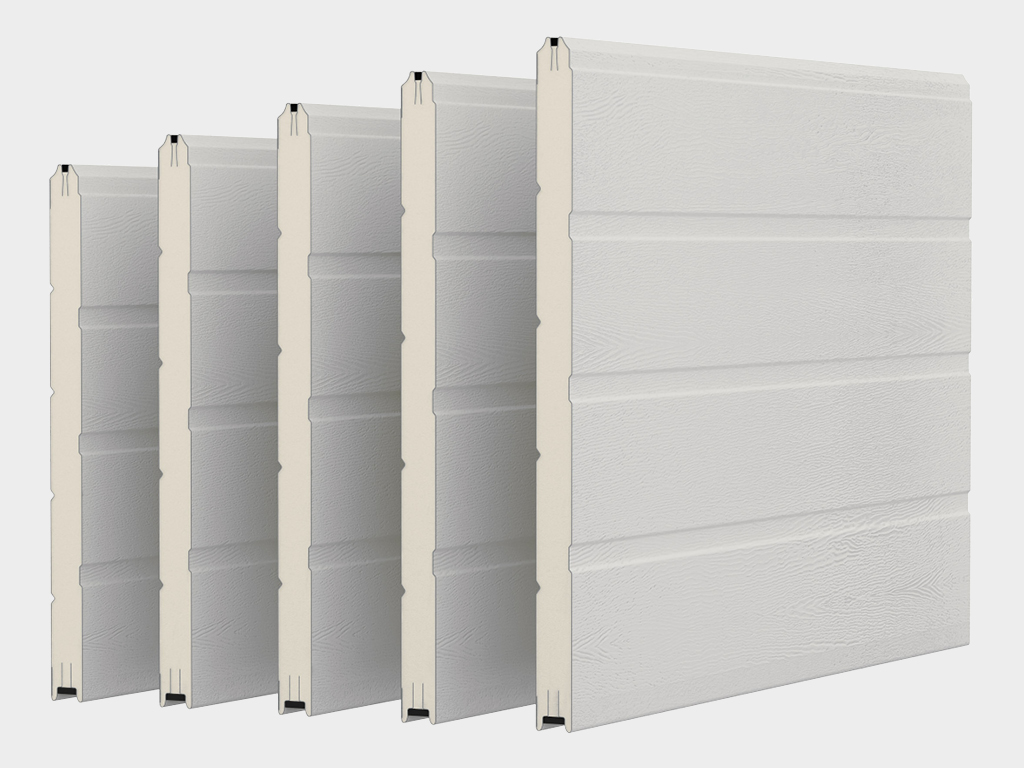

Эшиктин жалтырап турган бөлүгү 40 мм калыңдыктагы сэндвич-панелдер менен толтурулган.

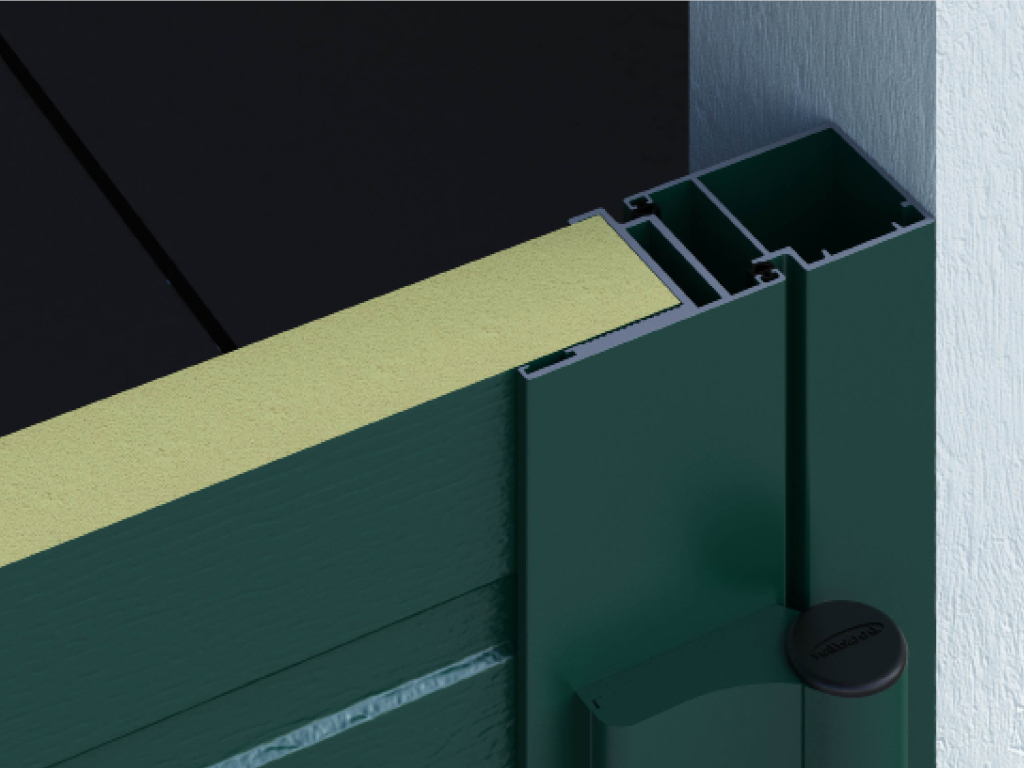

Боялган алюминий профиль рамкасы.

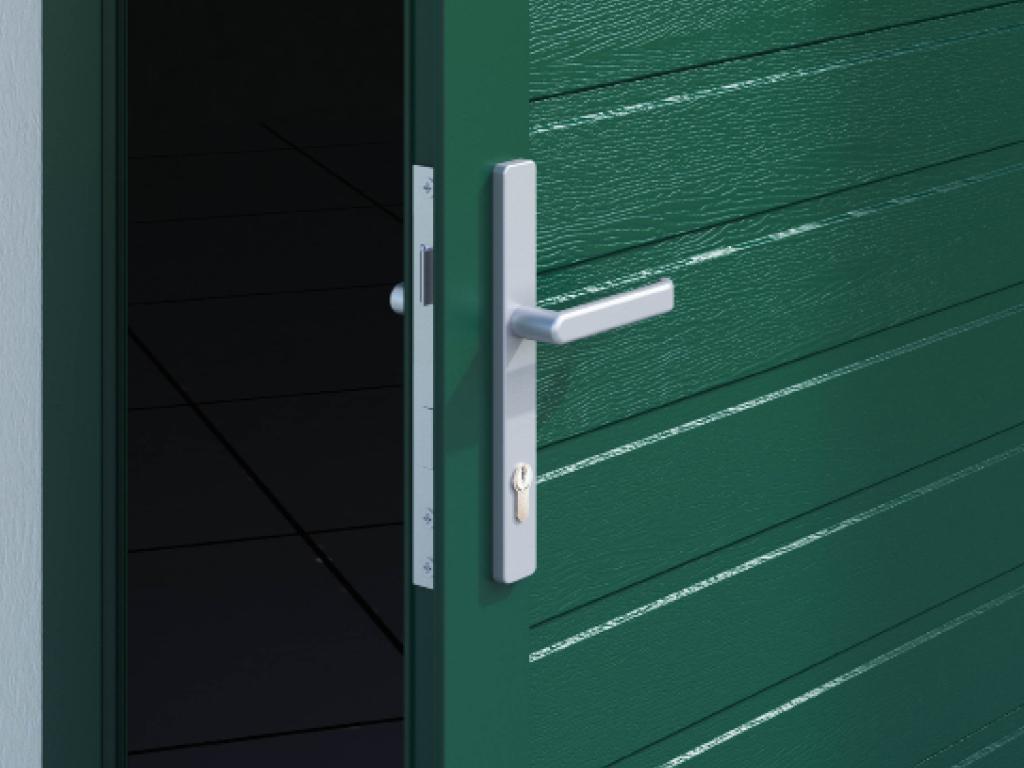

Ичине орнотулган механикалык кулпу.

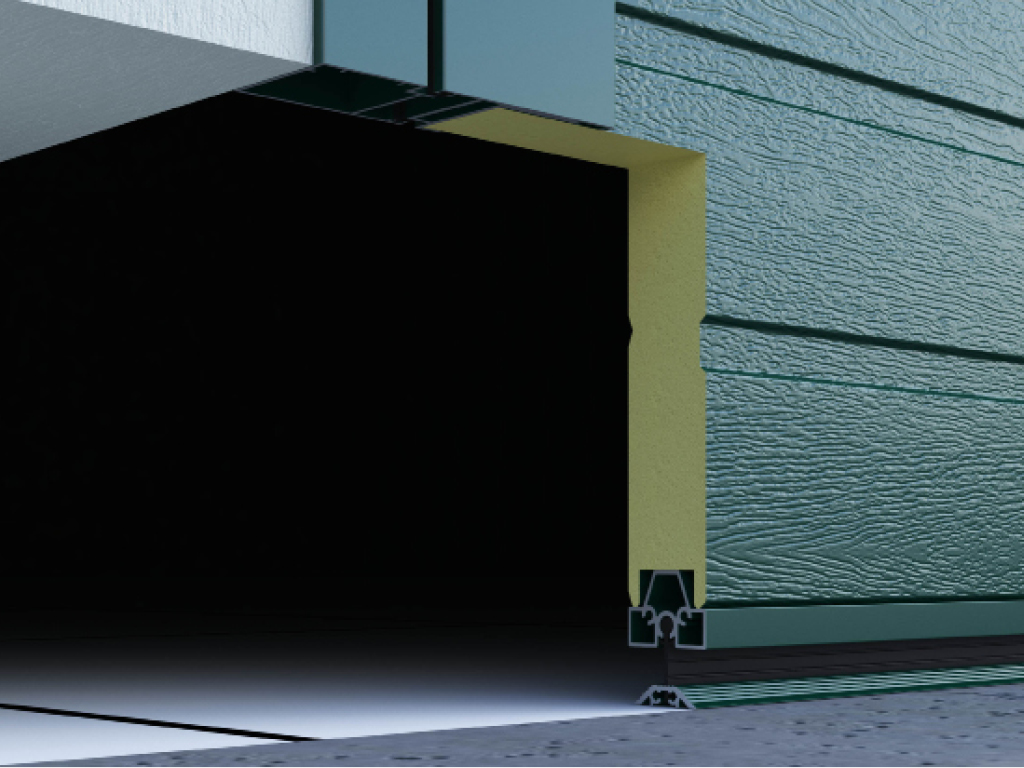

8 мм бийиктиктеги тосмо.

Электромеханикалык ичине орнотулган кулпу.

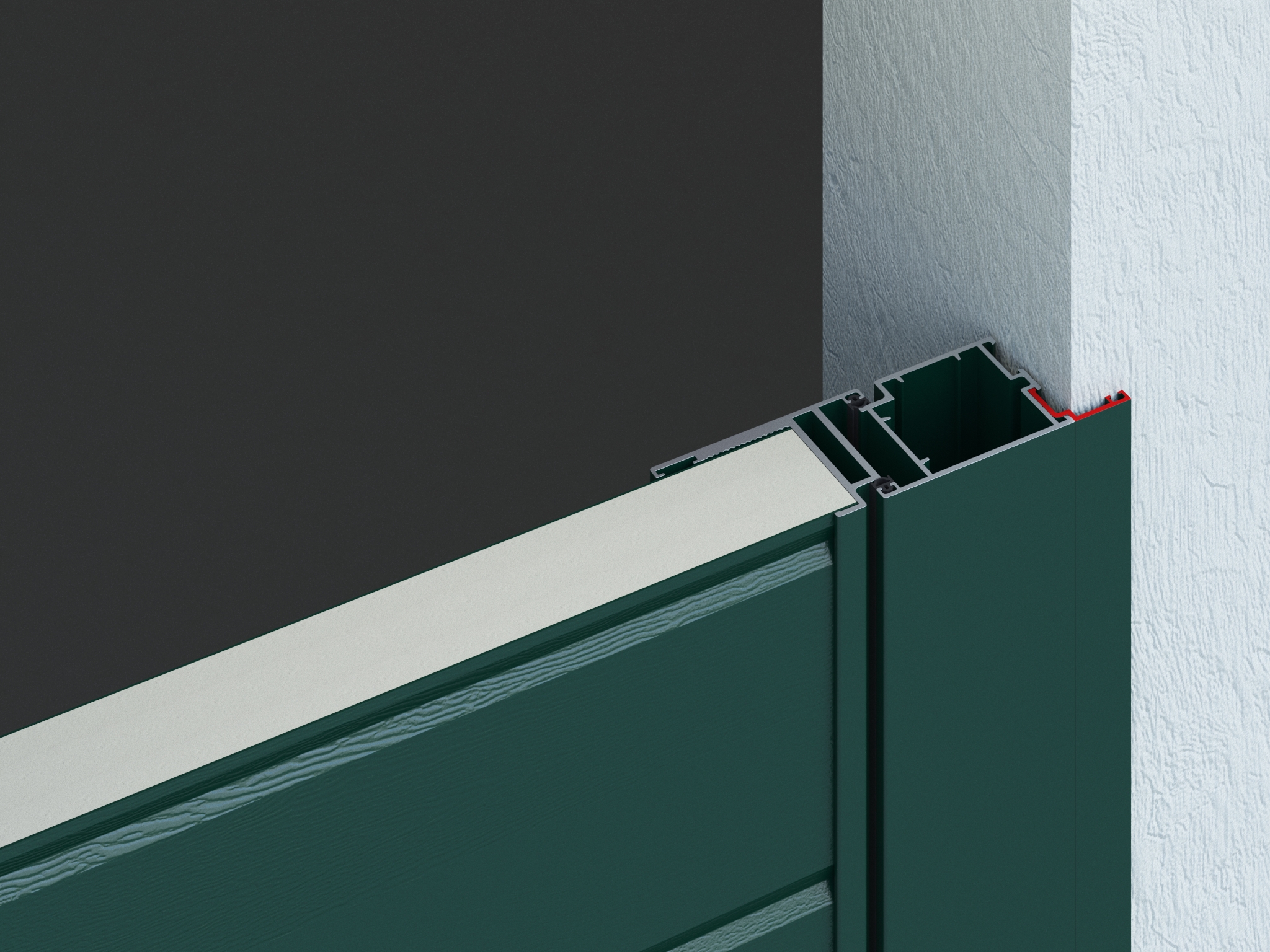

Рамканын периметри боюнча орнотулуучу наличник.

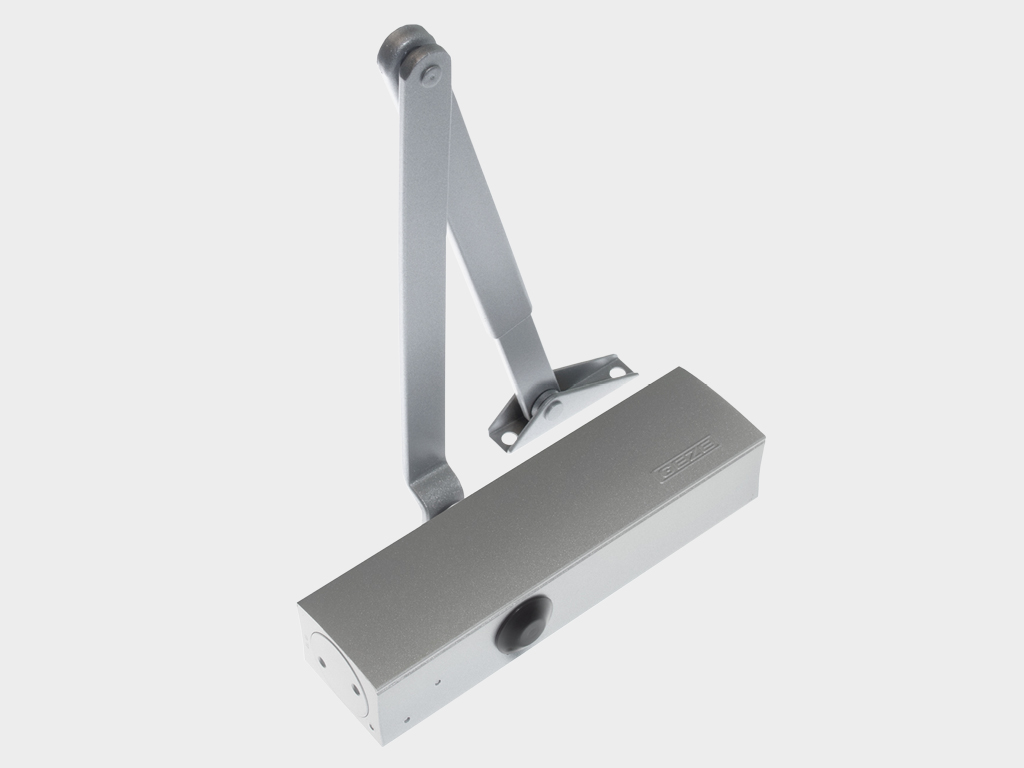

Доводчик.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

500–2 500

Ачылуу туурасы, мм

500–1 500

Эшик блогунун калыңдыгы (коробкасы менен кошо), мм

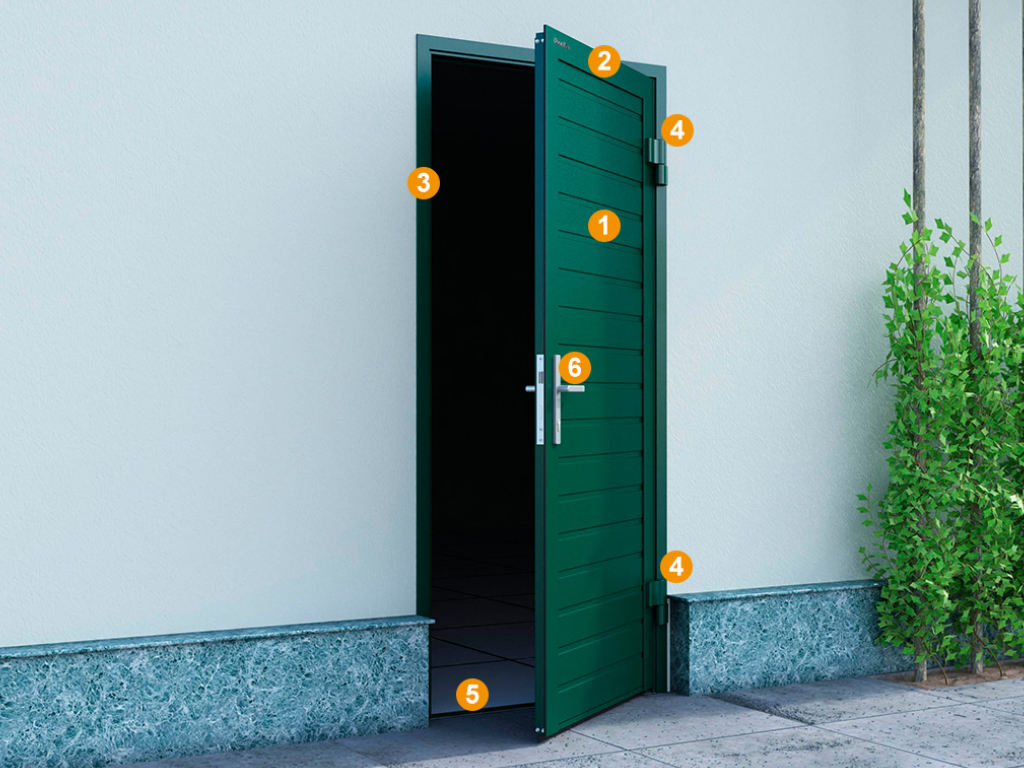

Сэндвич-панелдердин колдонулушу энергияны үнөмдөөчүлүктү камсыздайт.
Алюминий профилдүү эшик алкагы конструкцияга жеңилдик менен бирге ишенимдүүлүктү камсыздайт.
Эшик кутусунун алюминий профильдери конструкциянын ишенимдүүлүгүн жана датка каршы коргоону камсыздайт.
Эки бөлүктүү, ишке туруктуу подшипниктер менен жабдылган муфтачалар эшиктин оңой ачылышы жана жабылышын камсыздайт. Тартипке келтирилүүчү муфтачалар эшикти орнотууну жеңилдетет.
Гараж эшигинин тосмосу жогорку гана 8 мм бийиктикте.
Гараж эшиги керектүү бардык фурнитура менен жабдылган жана кошумча түрдө доводчик менен электромеханикалык кулпу менен жабдылышы мүмкүн.

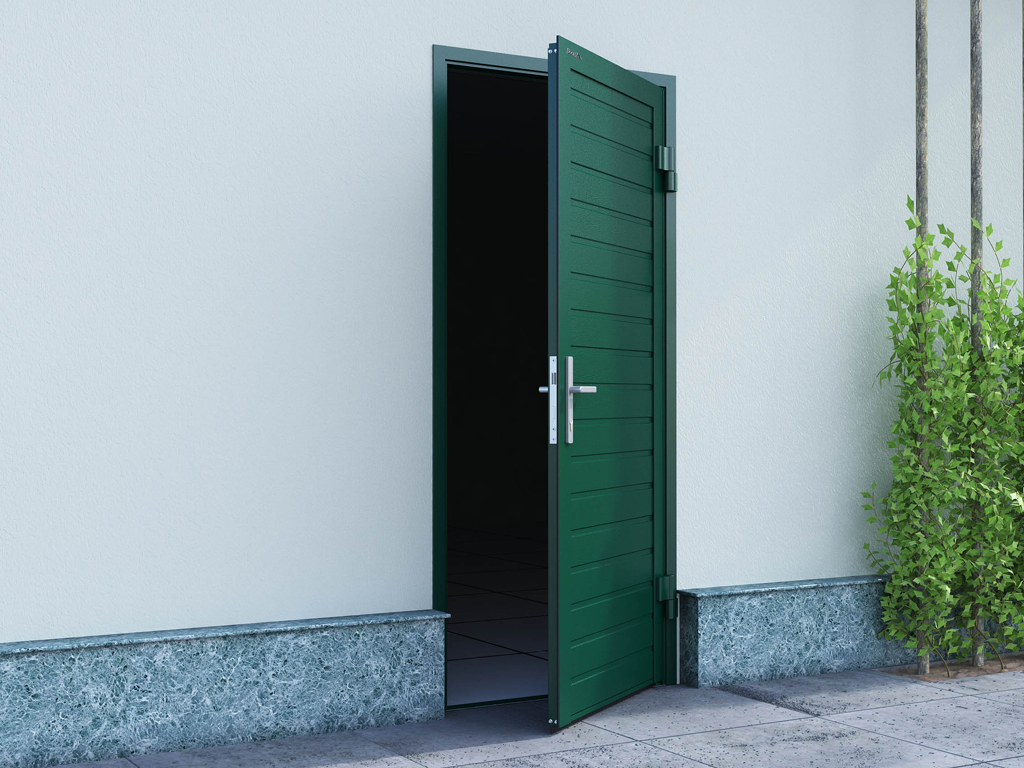

Гараж эшиктери солго же оңго ачылуучу, сыртка же бөлмөнүн ичине ачылуучу түрдө жасалышы мүмкүн. Эшик тосмосунун бийиктиги — 8 мм. Эшикти орноткондо ачыктык горизонталдык багытта 144 ммге, вертикалдык багытта 80 ммге кыскарат.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	500–2 500
B, мм тешиктин туурасы	500–1 500
S, мм Эшик блогунун калыңдыгы (рамкасы менен)	48

Параметр	Значение	Примечание
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	150 000
Панелдин салмагы, кг/м²	16
Изоляция воздушного шума, дБ	Аз дегенде 30
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,77
Воздухонепроницаемость по ГОСТ26602.2-99, Па	2-класс (басым 50 Пага чейин)
Водонепроницаемость по ГОСТ26602.2-99, Па	1-класс (басым 30 Пага чейин)

1. Эшиктин механикалык бөлүктөрүн кум жана курулуш чаңынан булгануудан сактоо зарыл. Кыш мезгилинде гараж эшигинин тосмосуна же эшик кутучасына муз жана кир топтолбоосуна көңүл буруңуз. Топтолгон булгануулар эшиктин герметикалык тыгындарын туура формасын алууна тоскоол болуп, гараж эшигинин бекем жабылышын камсыз кылбайт. Бул механизмдерге кошумча жүк келип, бөлүктөрдүн деформациясына жана эшиктин геометриясынын бузулушуна алып келет.

2. Кулпуларды жана эшик муфтачаларын атайын силикон майы менен үч айда бир майлоону сунуштайбыз.

3. Эшик жабылганда кулпунун ригелдери же эшик жабуучу механизмдер толугу менен киргизилгенин көзөмөлдөңүз.

4. Панелдин баштапкы сырткы көрүнүшүн узак сактоо үчүн атайын тейлөө каражаттарын колдонуу сунушталат. Панелге катуу механикалык таасир берүү, химиялык кислоталарга, щелочторго, эритмелерге жана көп сандагы суунун тийүүсү тыюу салынат. Бул эрежелердин сакталбашы кемчиликтердин пайда болушуна жана эшиктин сырткы көрүнүшүнүн начарлашына себеп болот. Панелди нымдуу салфетка менен тазалоо уруксат берилет.

Упаковка в картон	Характеристики упаковки
Описание	Таңгактоо эшиктин айланасына эки катмар кагаз кутучадан турат, кагаз барактарынын тигилишинде 100 ммден кем эмес чаташуу камсыздалат; үстүнөн кагаз таңгактоо эки катмар стретч пленка менен оролот жана компаниянын логотиби түшүрүлгөн скотч менен бекитилет.
Состав	Кагаз беш катмарлуу, стретч-пленка, логотиби түшүрүлгөн скотч.
Ширина, мм	500–1 500
Высота, мм	500–2 500
Вес брутто, кг	100гө чейин

Кошумча сүрөттөмө печать

Сэндвич-панелдерден жасалган эшик жалтыратылган порошок боёк менен капталган алюминий профиль менен курчалган жана даткадан ишенимдүү корголгон.

Эки катмарлуу герметикалык контур сквозняк чыгышын болтурбайт, үн изоляциясын жана энергия үнөмдүүлүгүн жогорулатат, сэндвич-панелдин ички тарабындагы профиль менен түз байланыштан сактайт.

Эшиктер солго же оңго, сыртка же бөлмөнүн ичине ачылуучу түрдө жасалышы мүмкүн.

Тосмонун төмөн бийиктиги — болгону 8 мм — эшикти ыңгайлуу пайдаланууга шарт түзөт.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

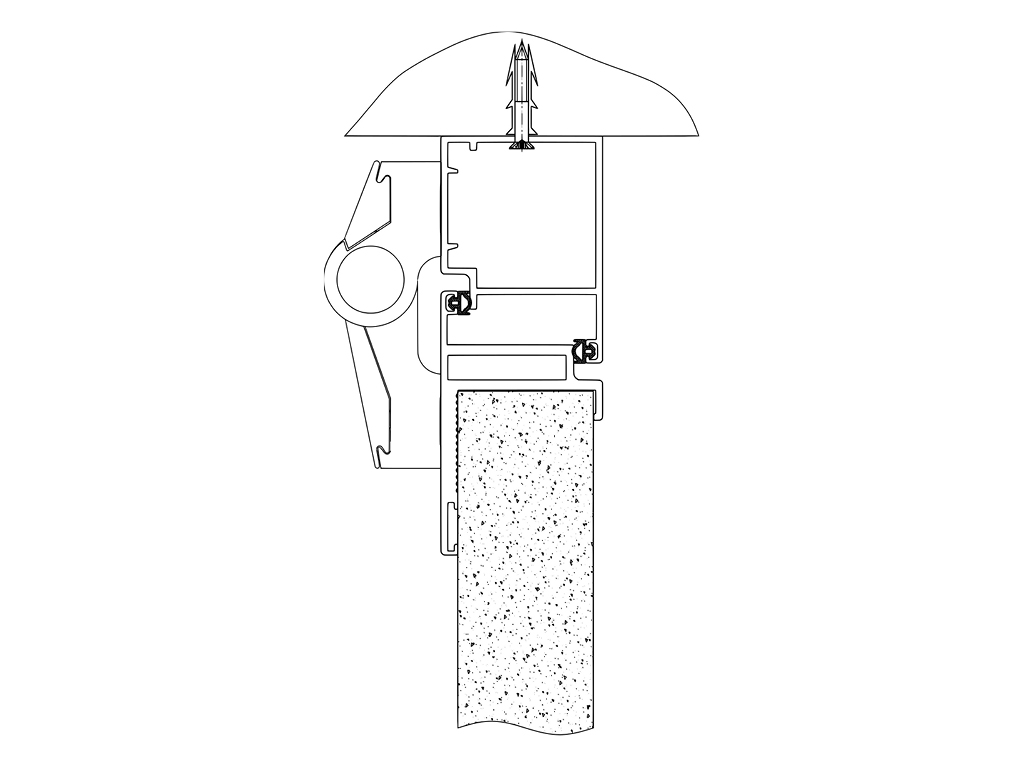

Распордук дюбелди колдонуп монтаждоо. Кирпич же бетон дубалдарда ишенимдүү бекитүү.

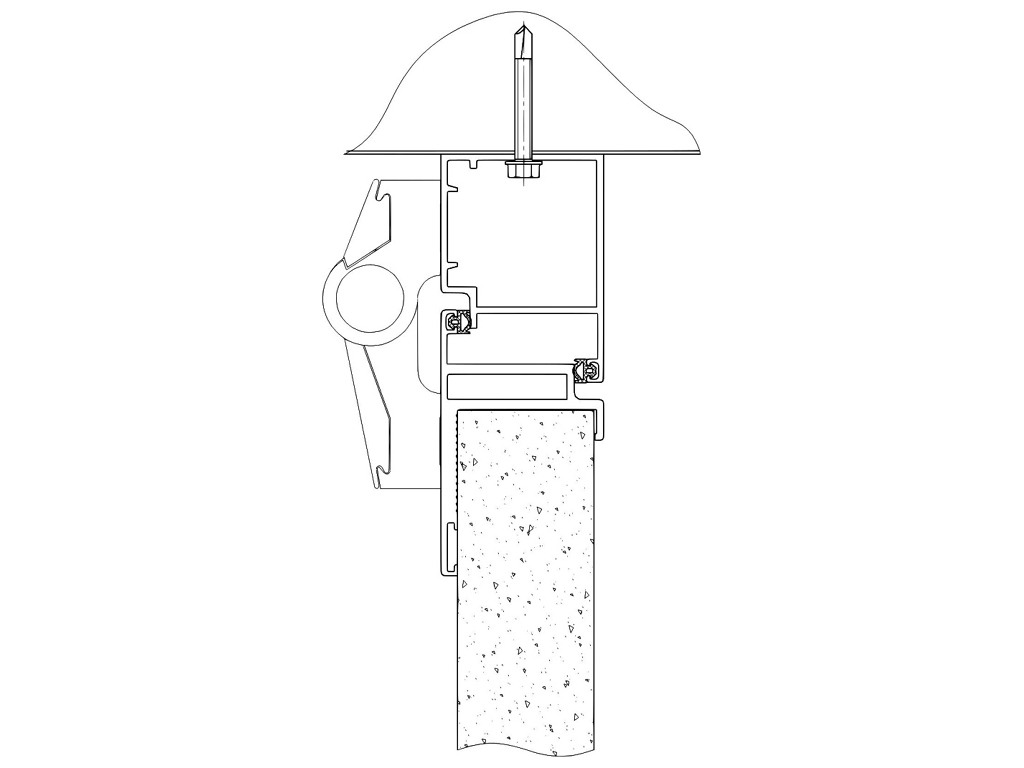

Металлга бекитүүнү өзүн-өзү тартуучу винт менен жасоо.

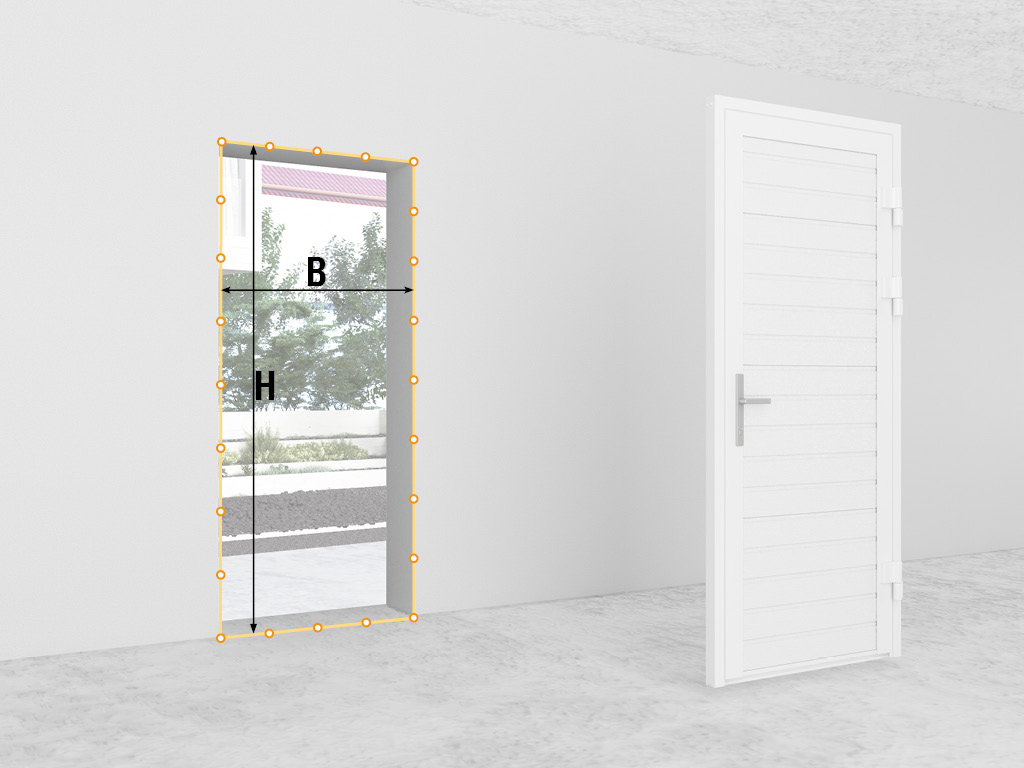

Керектүү өлчөмдөрдү тактоо үчүн рулетка жана курулуш деңгээли жетиштүү. Бардык өлчөмдөр имараттын ичинде алынат. Ар бир өлчөм кеминде үч чекиттен (экстремалдуу абалдарда жана борбордук жерден) алынууга тийиш.
H — ачыктык бийиктиги (полдон ачыктык жогору жагына чейинки аралык).
B — ачыктык туурасы (сол жээгинен оң жээгине чейинки аралык).
Монтаж жасалчу жер төмөнкү талаптарга жооп бериши керек. Ачыктыктын үстү жана пол бири-бирине параллель болушу зарыл (деңгээл жана рулетка менен текшерилет), уруксат берилген четтөө — 1 метрге 4 ммден көп эмес, бирок бүт ачыктык туурасына 8 ммден ашпоого тийиш. Ачыктыктын каптал жактары бири-бирине параллель болушу керек (вертикалдык торчун менен текшерилет), уруксат берилген четтөө — 1 метрге 4 мм, бүт бийиктик боюнча 8 ммден ашпоого тийиш. Ачыктыктын жанына жайгашкан дубалдар бирдей бир түз тилке түзүшү керек (узун сызыкча жана деңгээл менен текшерилет), беттин түздүгүнүн уруксат берилген четтөөсү 5 ммден ашпоого тийиш. Монтаждык боштуктар (уруксат берилген четтөөлөрдү эске алуу менен) 8 ммден 35 ммге чейин болушу керек. Тышкы жана ички откостордун кыры жана беттери 8 ммден жогору же тереңдигинде сынып, калдык же башка зыяндар болбошу зарыл. Кемчиликтүү жерлер шпаклёвка менен жабылышы керек; бозаңдаган, сынып түшкөн беттер бекемделиши, ал эми проемдогу боштуктар (мисалы, кирпич кагылышкан жерлердеги боштуктар, аркалык буталар жана кагылышуулардагы боштуктар, ошондой эле эшик блокторун алмаштырууда кутучаларды алып салгандан кийин пайда болгон боштуктар) катуу толтуруучулар менен толтурулушу зарыл. Гипсокартон дубалдар эшик кутучасын бекитүү үчүн арматуралык элементтер менен жабдылышы керек.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

PDF

Сэндвич-панелдердин өрт коопсуздугу талаптарына шайкештиги жөнүндө сертификат

PDF

«Гараж эшиги» паспорту

PDF

Бир жалюздүү гараж эшигинин эскизи

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшүндөгү гараж эшигинин иштөө кепилдиги сатып алуудан тартып 2 жылга берилет.

Жаңы буюмдар

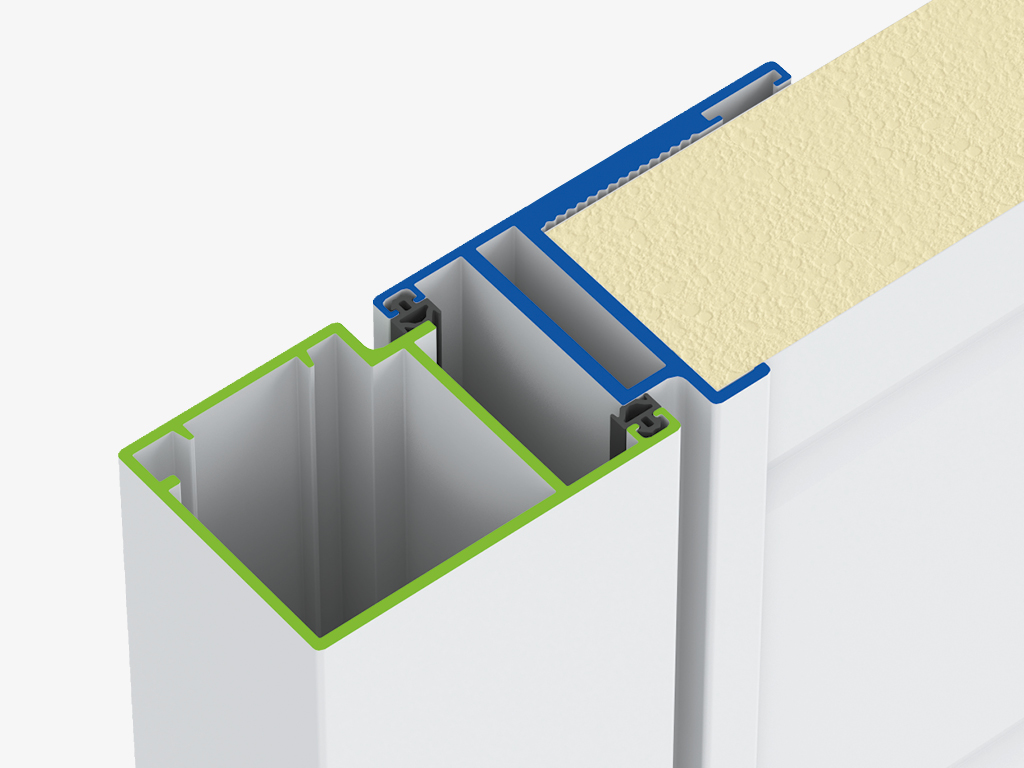

Гараж эшигинин жалюздары жана рамкасынын жаңы алюминий профильдери жеңилдикти, катуулукту, даткадан коргоону жана конструкциянын ишенимдүүлүгүн камсыздайт.

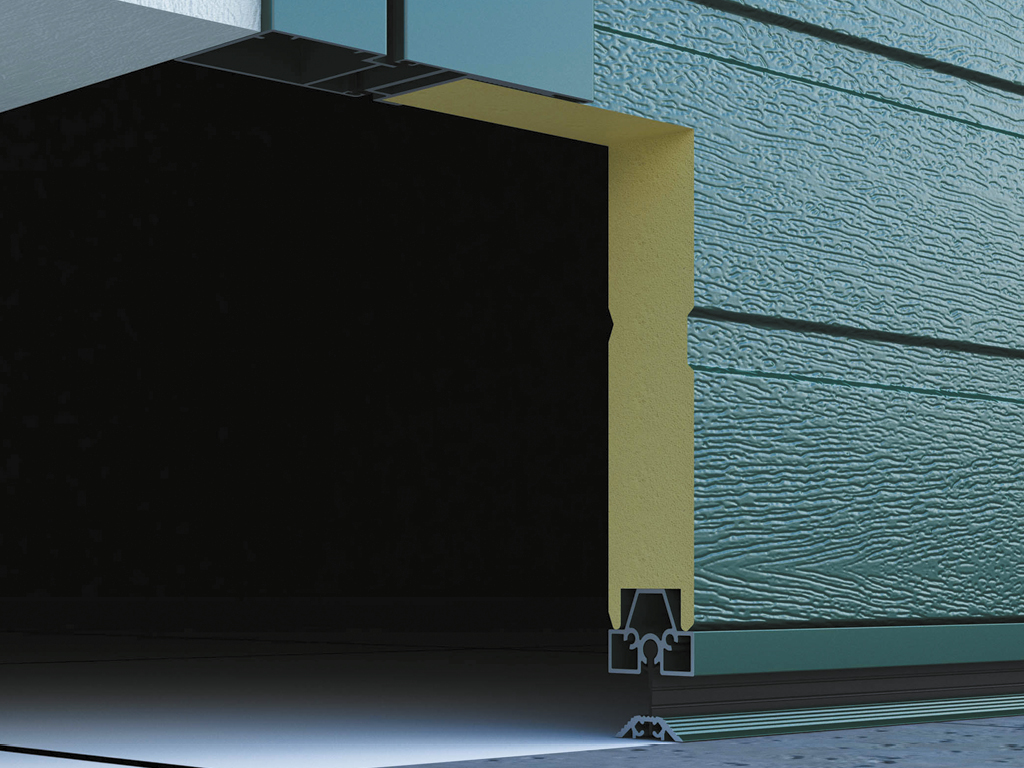

Жаңы гараж эшигинин тосмосу болгону 8 мм бийиктикте болуп, эстетикалык сырткы көрүнүштү түзүп, эшикти ыңгайлуу пайдаланууга шарт түзөт. Зарыл учурда тосмо алынып салынуусу мүмкүн.

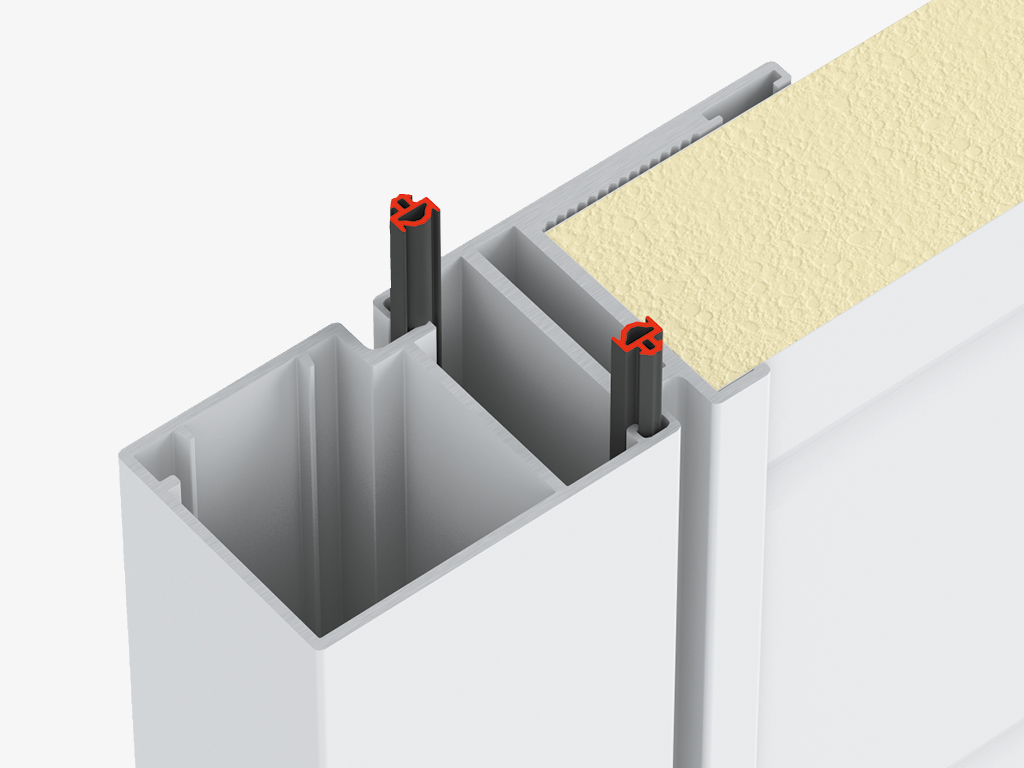

Жаңы эки катмарлуу герметикалык контур үн изоляциясын жогорулатат жана сквозняк чыгышын болтурбайт.

Эшик кутучасы менен ачыктык ортосундагы боштукту жашырган атайын алюминий профиль эшиктин герметикасын жакшыртат жана эстетикалык көрүнүшүн камсыз кылат.

Дизайн

Панелдердин дизайны

Такта

Горизонталдуу тилке

Филенкка

Толкун

Кең борбордук тилке

Беттин түрү

Тышкы бет – жыгачка окшош жабуу

Ички бет – декоративдүү штукатурка (Stucco)

PREMIUM CLASSIC сериясынын полотносунун облицовкасы

PREMIUM CLASSIC B-1, түсү — «алтын дуб»

PREMIUM CLASSIC B-2, түсү — «алтын дуб»

PREMIUM CLASSIC B-3, түсү — «алтын дуб»

Комплектация

Негизги конфигурация

Эшиктин жалтырап турган бөлүгү 40 мм калыңдыктагы сэндвич-панелдер менен толтурулган.

Боялган алюминий профиль рамкасы.

Ичине орнотулган механикалык кулпу.

8 мм бийиктиктеги тосмо.

Кошумча жабдуулар

Электромеханикалык ичине орнотулган кулпу.

Рамканын периметри боюнча орнотулуучу наличник.

Доводчик.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

500–2 500

Ачылуу туурасы, мм

500–1 500

Эшик блогунун калыңдыгы (коробкасы менен кошо), мм

Дизайн

Сэндвич-панелдердин колдонулушу энергияны үнөмдөөчүлүктү камсыздайт.
Алюминий профилдүү эшик алкагы конструкцияга жеңилдик менен бирге ишенимдүүлүктү камсыздайт.
Эшик кутусунун алюминий профильдери конструкциянын ишенимдүүлүгүн жана датка каршы коргоону камсыздайт.
Эки бөлүктүү, ишке туруктуу подшипниктер менен жабдылган муфтачалар эшиктин оңой ачылышы жана жабылышын камсыздайт. Тартипке келтирилүүчү муфтачалар эшикти орнотууну жеңилдетет.
Гараж эшигинин тосмосу жогорку гана 8 мм бийиктикте.
Гараж эшиги керектүү бардык фурнитура менен жабдылган жана кошумча түрдө доводчик менен электромеханикалык кулпу менен жабдылышы мүмкүн.

Стандарттуу дизайн чечимдери

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	500–2 500
B, мм тешиктин туурасы	500–1 500
S, мм Эшик блогунун калыңдыгы (рамкасы менен)	48

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	150 000
Панелдин салмагы, кг/м²	16
Изоляция воздушного шума, дБ	Аз дегенде 30
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,77
Воздухонепроницаемость по ГОСТ26602.2-99, Па	2-класс (басым 50 Пага чейин)
Водонепроницаемость по ГОСТ26602.2-99, Па	1-класс (басым 30 Пага чейин)

Продукциянын иштөө шарттары

2. Кулпуларды жана эшик муфтачаларын атайын силикон майы менен үч айда бир майлоону сунуштайбыз.

3. Эшик жабылганда кулпунун ригелдери же эшик жабуучу механизмдер толугу менен киргизилгенин көзөмөлдөңүз.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Таңгактоо эшиктин айланасына эки катмар кагаз кутучадан турат, кагаз барактарынын тигилишинде 100 ммден кем эмес чаташуу камсыздалат; үстүнөн кагаз таңгактоо эки катмар стретч пленка менен оролот жана компаниянын логотиби түшүрүлгөн скотч менен бекитилет.
Состав	Кагаз беш катмарлуу, стретч-пленка, логотиби түшүрүлгөн скотч.
Ширина, мм	500–1 500
Высота, мм	500–2 500
Вес брутто, кг	100гө чейин

Кошумча сүрөттөмө

Эшиктер солго же оңго, сыртка же бөлмөнүн ичине ачылуучу түрдө жасалышы мүмкүн.

Тосмонун төмөн бийиктиги — болгону 8 мм — эшикти ыңгайлуу пайдаланууга шарт түзөт.

Орнотуу

Орнотуу ыкмалары

Распордук дюбелди колдонуп монтаждоо. Кирпич же бетон дубалдарда ишенимдүү бекитүү.

Металлга бекитүүнү өзүн-өзү тартуучу винт менен жасоо.

Курулуш аянтын даярдоо

Керектүү өлчөмдөрдү тактоо үчүн рулетка жана курулуш деңгээли жетиштүү. Бардык өлчөмдөр имараттын ичинде алынат. Ар бир өлчөм кеминде үч чекиттен (экстремалдуу абалдарда жана борбордук жерден) алынууга тийиш.
H — ачыктык бийиктиги (полдон ачыктык жогору жагына чейинки аралык).
B — ачыктык туурасы (сол жээгинен оң жээгине чейинки аралык).
Монтаж жасалчу жер төмөнкү талаптарга жооп бериши керек. Ачыктыктын үстү жана пол бири-бирине параллель болушу зарыл (деңгээл жана рулетка менен текшерилет), уруксат берилген четтөө — 1 метрге 4 ммден көп эмес, бирок бүт ачыктык туурасына 8 ммден ашпоого тийиш. Ачыктыктын каптал жактары бири-бирине параллель болушу керек (вертикалдык торчун менен текшерилет), уруксат берилген четтөө — 1 метрге 4 мм, бүт бийиктик боюнча 8 ммден ашпоого тийиш. Ачыктыктын жанына жайгашкан дубалдар бирдей бир түз тилке түзүшү керек (узун сызыкча жана деңгээл менен текшерилет), беттин түздүгүнүн уруксат берилген четтөөсү 5 ммден ашпоого тийиш. Монтаждык боштуктар (уруксат берилген четтөөлөрдү эске алуу менен) 8 ммден 35 ммге чейин болушу керек. Тышкы жана ички откостордун кыры жана беттери 8 ммден жогору же тереңдигинде сынып, калдык же башка зыяндар болбошу зарыл. Кемчиликтүү жерлер шпаклёвка менен жабылышы керек; бозаңдаган, сынып түшкөн беттер бекемделиши, ал эми проемдогу боштуктар (мисалы, кирпич кагылышкан жерлердеги боштуктар, аркалык буталар жана кагылышуулардагы боштуктар, ошондой эле эшик блокторун алмаштырууда кутучаларды алып салгандан кийин пайда болгон боштуктар) катуу толтуруучулар менен толтурулушу зарыл. Гипсокартон дубалдар эшик кутучасын бекитүү үчүн арматуралык элементтер менен жабдылышы керек.

Кепилдик милдеттенмелери

DoorHan концернинин өндүрүшүндөгү гараж эшигинин иштөө кепилдиги сатып алуудан тартып 2 жылга берилет.
