FTF жана FTS сериясындагы туруктуу жана жылуучу ачылуучу көпүрөлөр жүктөө-түшүрүү аймагын уюштуруу үчүн колдонулат жана ачык рампага орнотулат. Алар, моделине жараша, рампа менен унаанын кузовунун ортосундагы бийиктиктеги айырманы 360 ммге чейин компенсациялай алат. Бул көпүрөлөр рампанын бийиктигинен айырмаланган, бирок бири-бирине жакын бийиктикте болгон жүк ташуучу унаалар менен колдонулушу мүмкүн.

Зона применения:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Орнотуу ачык рампага

Ачык рампага орнотулат, полу менен унаанын кузову ортосундагы бийиктик айырмасын компенсациялайт.

Коопсуздук

Адистештирилген кулпу көпүрөнү иштебеген вертикалдуу абалда бекитет.

Колдонуунун универсалдуулугу

Электр энергиясына туташтырууну талап кылбайт.

Кыймылдуулук

Скользящий модели рельс боюнча жылып, ар кандай жерлерде кезектешип иштөөгө мүмкүнчүлүк берет.

Орнотуу ачык рампага

Ачык рампага орнотулат, полу менен унаанын кузову ортосундагы бийиктик айырмасын компенсациялайт.

Коопсуздук

Адистештирилген кулпу көпүрөнү иштебеген вертикалдуу абалда бекитет.

Колдонуунун универсалдуулугу

Электр энергиясына туташтырууну талап кылбайт.

Кыймылдуулук

Скользящий модели рельс боюнча жылып, ар кандай жерлерде кезектешип иштөөгө мүмкүнчүлүк берет.

Дизайн

Бетинин тиби

Түстөр

Чечевица сымалуу бедер

RAL 9005 (кара)

RAL 5005 (көк)

Комплектация

Базовая комплектация

Дополнительная комплектация

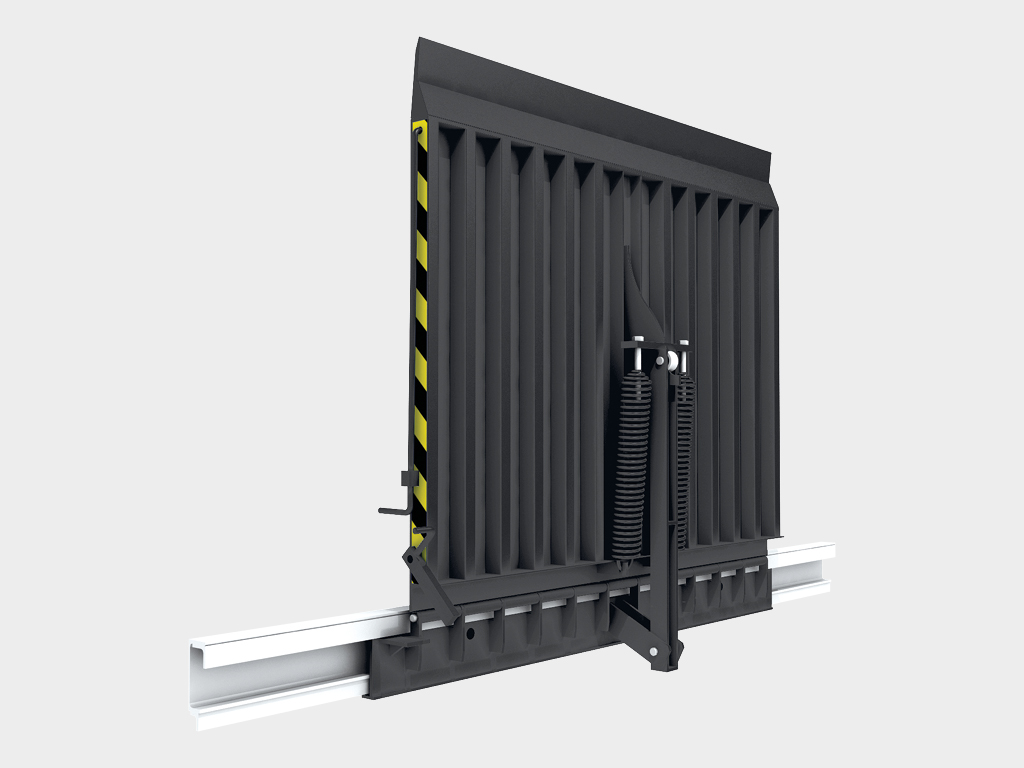

Жылма капкак көпүрө.

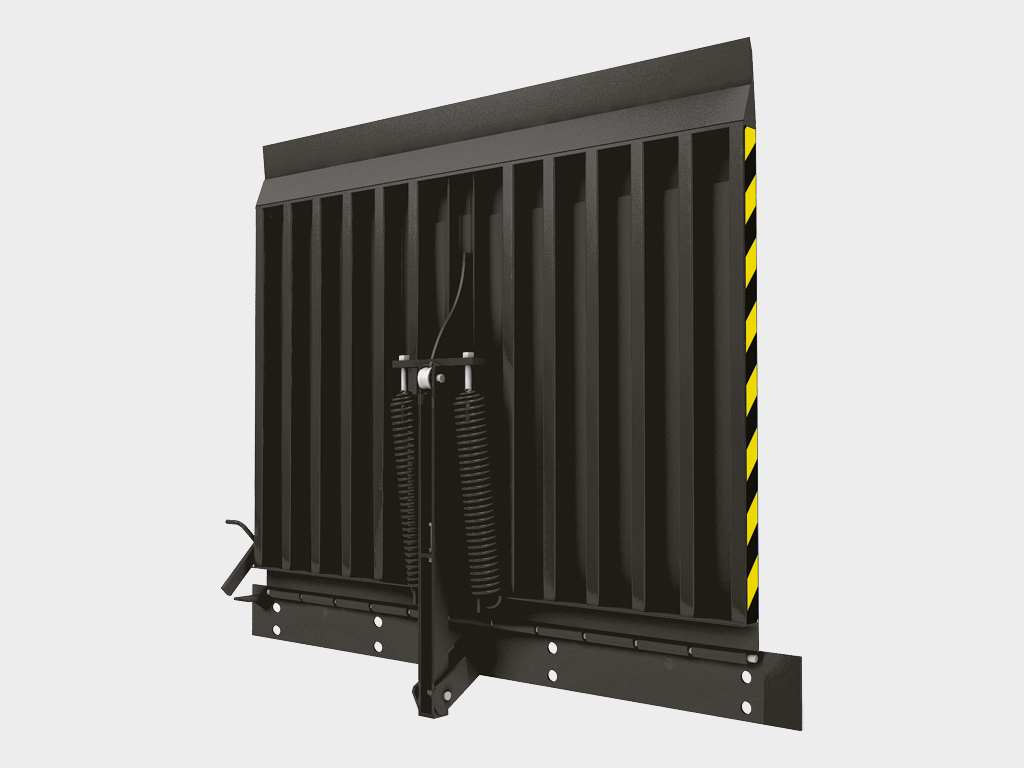

Стационардык капкак көпүрө.

Дөңгөлөктөр үчүн багыттоочулар унаанын докко тез жана так токтотулушун камсыз кылуу, ошондой эле герметизаторлорду жана имараттын дубалдарын зыян келтирүүдөн коргоо үчүн арналган. Багыттоочулар унаанын дөңгөлөгүнүн ободу менен мүмкүн болгон контактты минималдаштыра тургандай кылып иштелип чыккан. Алар диаметри 159 мм болгон болот түтүктөрдөн турат жана бекитүү үчүн бурулуш бөлүктөрү (отводдору) менен жабдылган. Негизги түсү — RAL 2004, бирок каалоого жараша RAL түс картасы боюнча каалаган түскө боёо же ысык цинктелген (горячеоцинкованное) аткаруу мүмкүн. Багыттоочулар доктун алдындагы аянтчага эки ыкма менен орнотулат: – анкер болттору аркылуу, – бетондоо жолу менен.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина, мм

1 200, 1 500, 1 800, 2 000

Длина, мм

1 000, 1 500

Рабочий диапазон в зависимости от ширины моста, мм

Жогору: 120–180 ±10; Төмөн: 150–280 ±10

Толщина верхнего листа, мм

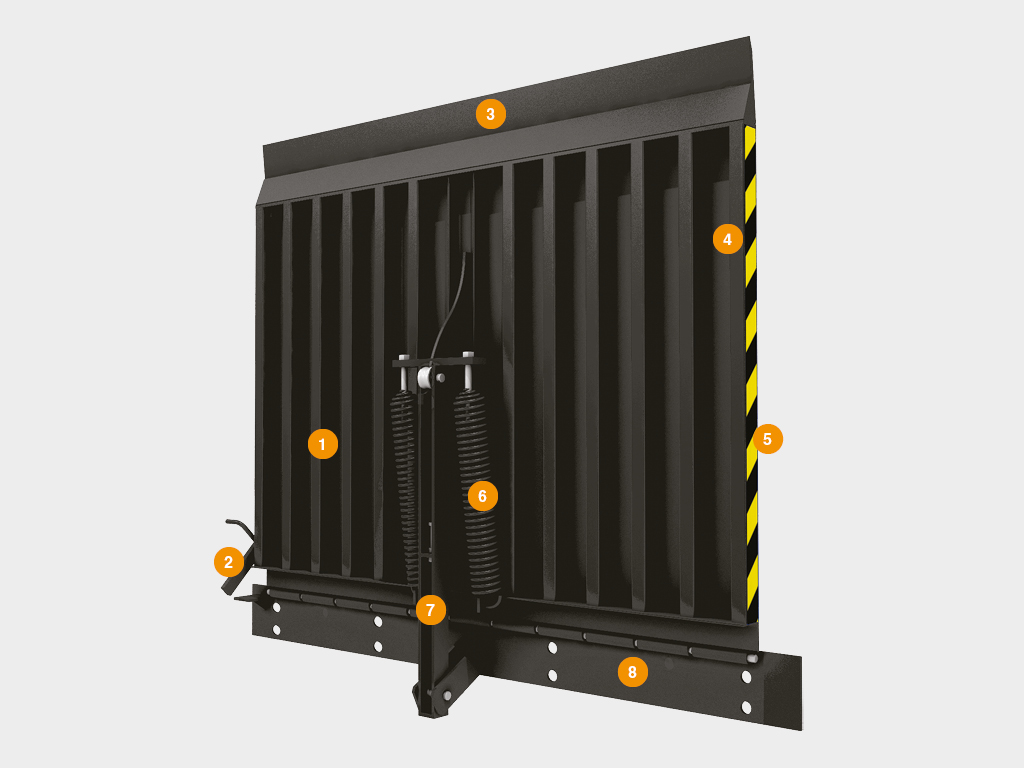

Көпүрөнү башкаруучу тутка (тескери жагында)
Көпүрөнү тик абалда бекемдөөчү кулпу
Аппарель
Капкак
Сары-кара сигналдык тилке
Жаздык
Көпүрөнүн жаздык баланстоо механизми
Орнотуучү такта

Жылма капкак көпүрө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	1 000, 1 500
B, мм Ширина	1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180 ±10
b2, мм Рабочий диапазон, вниз	150–280 ±10

Стационардык капкак көпүрө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	1 000, 1 500
B, мм Ширина	1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180 ±10
b2, мм Рабочий диапазон, вниз	150–280 ±10

Параметр	Значение	Примечание
Допустимая нагрузка, кг (кН)	4 000 (40)
Максимальная точечная нагрузка, Н/мм²	1,3
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60–90
Диапазон рабочих температур, °С	-35…+50

1. Маанилүү! Капкак көпүрө (стационардык же жылма түрү) кол менен башкарылуучу гидравликалык тележкалар жана стандарттык төрт дөңгөлөктүү, аба толтурулган дөңгөлөктөрү бар жүктөгүчтөр менен колдонууга арналган.

2. Көпүрөлөрдүн ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн алардын техникалык абалын үзгүлтүксүз текшерип, тейлөө иштерин жүргүзүү сунушталат.

3. Көпүрөнү кол менен көтөрүү жана түшүрүү атайын тутканын жардамы менен ишке ашырылат.

4. Көпүрөнүн үстүнкү бетин соккуга алдырбагыла жана анын эркин ачылып-жабылышына тоскоолдук кылбагыла.

5. Жылма капкак көпүрөнүн багыттоочу рельсин, жылма механизмдин ролигин, көпүрөнүн огу менен втулкаларын кирдетүүгө жол бербегиле.

6. Көпүрө түшүп жаткан учурда анын астында болууга тыюу салынат — бул жаракат алуу коркунучун жаратат.

7. Көпүрө түшүрүлүп жатканда анын астында бөтөн буюмдардын жок экенине ишеничте болуңуз.

Упаковка в дерево	Характеристики упаковки
Состав	Ысык аба пленкасы, пенопласт, ағаш поддон, ағаш брускалар
Длина, мм	Көпүрөнүн узундугуна жараша
Ширина, мм	Көпүрөнүн туурасына жараша
Высота, мм	Көпүрөнүн бийиктигине жараша

Кошумча сүрөттөмө печать

DoorHan концерни көпүрөлөрдү жүк ташуучу транспортко гидравликалык көтөргүч кран же эң аз дегенде 2 метрлик вилкасы бар автоунаа жүктөгүч аркылуу жүктөйт. Сатып алуучу же орнотуучу да таңгакталган көпүрөлөрдү көтөрүү үчүн ушундай жабдууларды камсыздашы керек. Кран же башка көтөрүүчү каражат колдонулганда, тиешелүү жүк көтөрүмдүүлүктөгү стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

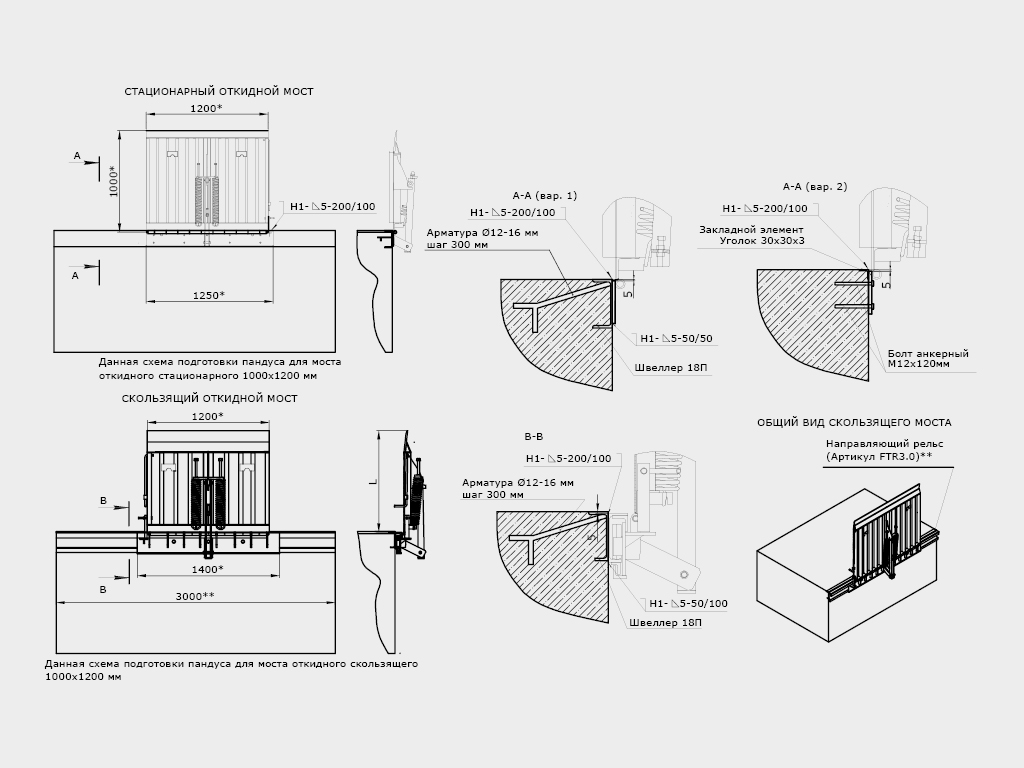

Капкак түрүндөгү (жылма, стационардык) көпүрө даярдалган пандуска орнотулат.

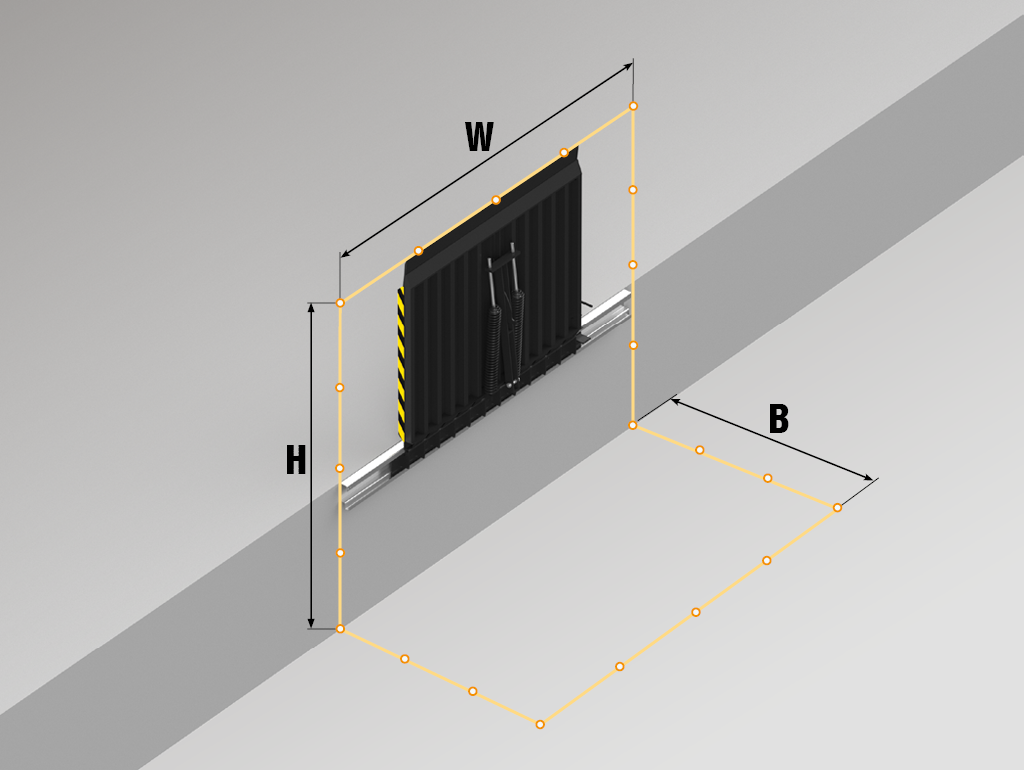

Ар бир көрсөткүчтү өлчөө кеминде үч чекиттен жүргүзүлүшү керек (эки четки жана борбордук абалдарынан).
H – пандустун бийиктиги (полдон пандустун үстүңкү бөлүгүнө чейинки аралык).
B – унаа кузовунун туурасы (кузовдун сол четинен оң четине чейинки аралык).
h – унаа кузовунун бийиктиги (жер бетинен унаа кузовунун полуна чейинки аралык).
H жана B параметрлерин өлчөөдө жыйынтык өлчөм катары эң чоң мааниси кабыл алынат, ал эми h параметрин өлчөөдө — эң кичине мааниси колдонулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Капкак көпүрөлөрдү (стационардык, жылма) монтаждоо жана эксплуатациялоо боюнча нускамалар

PDF

«Механикалык көпүрөлөр» сервис китеби

PDF

Туура келүү сертификаты № 151299201

PDF

Паспорт (жылма көпүрө)

PDF

Паспорт (стационардык көпүрө)

PDF

FT сериясынын стационардык жана жылма капкак көпүрөлөрү

PDF

DWG

FT сериясынын капкак көпүрөлөрү үчүн пандусту даярдоо схемасы

PDF

DWG

Дөңгөлөктөр үчүн багыттоочулар

PDF

Дөңгөлөктөр үчүн багыттоочулардын орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин механикалык капкак көпүрөлөрүнүн иштешине 1 жылдык (реттейлер үчүн) жана 2 жылдык (дилерлер үчүн) кепилдик берилет, ал сатып алуудан тартып эсептелет.

Дизайн

Бетинин тиби

Чечевица сымалуу бедер

Түстөр

RAL 9005 (кара)

RAL 5005 (көк)

Комплектация

Базовая комплектация

Жылма капкак көпүрө.

Стационардык капкак көпүрө.

Дополнительная комплектация

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Ширина, мм

1 200, 1 500, 1 800, 2 000

Длина, мм

1 000, 1 500

Рабочий диапазон в зависимости от ширины моста, мм

Жогору: 120–180 ±10; Төмөн: 150–280 ±10

Толщина верхнего листа, мм

Конструкция

Көпүрөнү башкаруучу тутка (тескери жагында)
Көпүрөнү тик абалда бекемдөөчү кулпу
Аппарель
Капкак
Сары-кара сигналдык тилке
Жаздык
Көпүрөнүн жаздык баланстоо механизми
Орнотуучү такта

Стандартные конструктивные решения

Жылма капкак көпүрө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	1 000, 1 500
B, мм Ширина	1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180 ±10
b2, мм Рабочий диапазон, вниз	150–280 ±10

Стационардык капкак көпүрө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	1 000, 1 500
B, мм Ширина	1 200, 1 500, 1 800, 2 000
h, мм Ширина аппарели	210
b1, мм Рабочий диапазон, вверх	120–180 ±10
b2, мм Рабочий диапазон, вниз	150–280 ±10

Технические характеристики

Параметр	Значение	Примечание
Допустимая нагрузка, кг (кН)	4 000 (40)
Максимальная точечная нагрузка, Н/мм²	1,3
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60–90
Диапазон рабочих температур, °С	-35…+50

Условия эксплуатации продукции

3. Көпүрөнү кол менен көтөрүү жана түшүрүү атайын тутканын жардамы менен ишке ашырылат.

4. Көпүрөнүн үстүнкү бетин соккуга алдырбагыла жана анын эркин ачылып-жабылышына тоскоолдук кылбагыла.

6. Көпүрө түшүп жаткан учурда анын астында болууга тыюу салынат — бул жаракат алуу коркунучун жаратат.

7. Көпүрө түшүрүлүп жатканда анын астында бөтөн буюмдардын жок экенине ишеничте болуңуз.

Упаковка

Упаковка в дерево	Характеристики упаковки
Состав	Ысык аба пленкасы, пенопласт, ағаш поддон, ағаш брускалар
Длина, мм	Көпүрөнүн узундугуна жараша
Ширина, мм	Көпүрөнүн туурасына жараша
Высота, мм	Көпүрөнүн бийиктигине жараша

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Капкак түрүндөгү (жылма, стационардык) көпүрө даярдалган пандуска орнотулат.

Подготовка строительного объекта

Ар бир көрсөткүчтү өлчөө кеминде үч чекиттен жүргүзүлүшү керек (эки четки жана борбордук абалдарынан).
H – пандустун бийиктиги (полдон пандустун үстүңкү бөлүгүнө чейинки аралык).
B – унаа кузовунун туурасы (кузовдун сол четинен оң четине чейинки аралык).
h – унаа кузовунун бийиктиги (жер бетинен унаа кузовунун полуна чейинки аралык).
H жана B параметрлерин өлчөөдө жыйынтык өлчөм катары эң чоң мааниси кабыл алынат, ал эми h параметрин өлчөөдө — эң кичине мааниси колдонулат.
