DoorHan өрттөн коргоочу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Секциялык өрттөн коргоочу дарбазалар өрттөн жана түтүндүн жарылуучу булактан жакын жайгашкан бөлмөлөргө таралышына каршы коргоо катары колдонулат. Алар атайын отко чыдамдуу панелдерден жана минералдык тыгындын катмарынан жасалат, классикалык секциялык дарбазанын конструкциясына ээ. Дарбазанын айланасына резина герметиктери жана термо кеңейүүчү тасма орнотулат, ал жылытылганда өлчөмү кеңейип, көзөмөлдүүрөөк жабууну камсыз кылат. Өрттөн коргоочу секциялык дарбазалар өнөр жай жана кампаларда, авто токтоочу жайларда, турак жай жана соода комплекстеринде орнотулат. Өрт сигнализациясынан келген сигналды алуу менен DoorHan электр кыймылдаткычтары автоматташтырылган өрттөн коргоочу секциялык дарбазаларды стационардык "ачык" абалынан жабык абалга өткөрөт.

Колдонуу чөйрөсү:

Өнөр жай объектилери

Индустриалдык парктар, заводдор, фабрикалар, энергетикалык жана мунай-газ объектилери, электр станциялары, машина куруу ишканалары, өндүрүш комплекстери, жыгач иштетүү өндүрүштөрү, механикалык цехтер, азык-түлүк өндүрүш цехтери.

Логистика борборлору

Таратуу борборлору, транспорттук-логистикалык борборлор, индустриалдык жана логистикалык парктар, технопарктар.

Кампа жайлары

Кампа комплекстер жана жайлар, китеп сактоочу жайлар, музей фондорун сактоочу жайлар, архивдер.

Технологиялык жайлар

Котелдиктер, насос станциялары, лабораториялык жайлар, оңдоп-түзөө цехтер, устаканалар.

Аскердик эмес айыл чарба ишканалары

Агропромышалык, мал чарба жана балыкты иштетүү комплекстер, тоок фабрикалары, азык сактоочу жайлар, дан сактоочу жайлар, көңдөй сактоочу жайлар, пестициддерди жана агрохимикаттарды сактоочу жайлар.

Транспорт инфраструктурасы объектилери

Транспорттук жана оңдоо деполору, аэропорттор, вертолеттук аянттар, темир жол вокзалдары, автобустук вокзалдар, авто токтоочу жайлар, гараждар, авто оңдоо устаканалары.

Граждандык маанидеги имараттар

Турак жай комплекстер, паркингдер, көргөзмө жана соода комплекстер.

Социалдык объектилер

Театрлар, мектептер, кинотеатрлар, концерттик залдар, музейлер, китепканалар, цирктар, спорт комплекстер, стадиондор, муз аянттары, дене тарбиялык жана ден соолук комплекстер.

монтаж менен заказ берүү

Артыкчылыктар

Жогорку сапат

Өндүрүш циклинин бардык этаптарын көзөмөлдөө жана жогорку технологиялык материалдардан жасалган комплекттерди даярдоо дарбазанын конструкциясынын сапатын жана узак кызмат мөөнөтүн кепилдейт.

Өрт коопсуздугу боюнча жогору талаптарга жооп берген имараттарды ишенимдүү коргоо

Сертификаттар өрт коопсуздугу талаптарына ылайыктыктын, продукциянын ишенимдүүлүгүнүн жана коопсуздугунун далилдөөсү болуп саналат.

Өзгөчөлөнгөн конструкция

Дарбазанын туруктуу конструкциясы жана жогорку сапаттагы комплекттер туура балансировканы, отко чыдамдуу панелдердин матага туташтырылышын, матанын проемга туура жабылышын, жана мата бөлүктөрүнүн жапкычтык жерлерин жана тегиздештирилген жерлерин герметиктер системасы менен жабууну камсыздайт.

Конструкциялык чечимдердин кеңири тандоосу

Орнотулган объекттерди жана кошумча комплектацияны тандоо мүмкүнчүлүгү пайдалануучунун иштешин жеңилдетет, адамдардын эвакуациясын жана өрт өчүрүүнү дарбазаны көтөрбөстөн камсыз кылууга мүмкүнчүлүк берет.

Бөлөк баа сунушу

Конструкциянын бардык элементтерин заманбап технологиялык жабдууларда өндүрүүнүн толук цикли аркылуу чыгымдардын минималдаштырылышы.

Минималдуу өндүрүш убактысы

Өрттөн коргоочу дарбазалардын бардык комплекттери Москвадагы концерндин өз фабрикасында жасалат, бул продукцияны өндүрүүнүн оптималдуу мөөнөттөрүн кепилдейт.

Тез баа эсептөө

Биз заказчынын жеке өлчөмдөрүнө ылайык жасалган буюмдун баасын алдын ала эсептөөнү ыкчам сунуштайбыз.

ЕАЭБ өлкөлөрүнө жеткирүү

Кеңири дилердик тармак жана өнүккөн логистика Евразия экономикалык биримдигине мүчө өлкөлөргө буюмдарды минималдуу мөөнөттө жеткирүү мүмкүнчүлүгүн берет.

ISO 9001 сертификаты

DoorHan концернинин бардык заводдору жыл сайын сапат башкаруу боюнча эркиндик менен сертификациядан өтөт.

Жогорку сапат

Өрт коопсуздугу боюнча жогору талаптарга жооп берген имараттарды ишенимдүү коргоо

Өзгөчөлөнгөн конструкция

Конструкциялык чечимдердин кеңири тандоосу

Бөлөк баа сунушу

Минималдуу өндүрүш убактысы

Тез баа эсептөө

Биз заказчынын жеке өлчөмдөрүнө ылайык жасалган буюмдун баасын алдын ала эсептөөнү ыкчам сунуштайбыз.

ЕАЭБ өлкөлөрүнө жеткирүү

ISO 9001 сертификаты

DoorHan концернинин бардык заводдору жыл сайын сапат башкаруу боюнча эркиндик менен сертификациядан өтөт.

Дизайн

Сэндвич панелдеринин бетинин түрү

Түстөр

Стукко

RAL 9002 (ак, стандарттуу)

RAL 8014 (күрөң)

RAL 9003 (ак)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бургундия)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL 3000 (кызыл)

RAL 7016 (антрацит)

RAL картасына ылайык стандарттуу эмес түс (кошумча)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

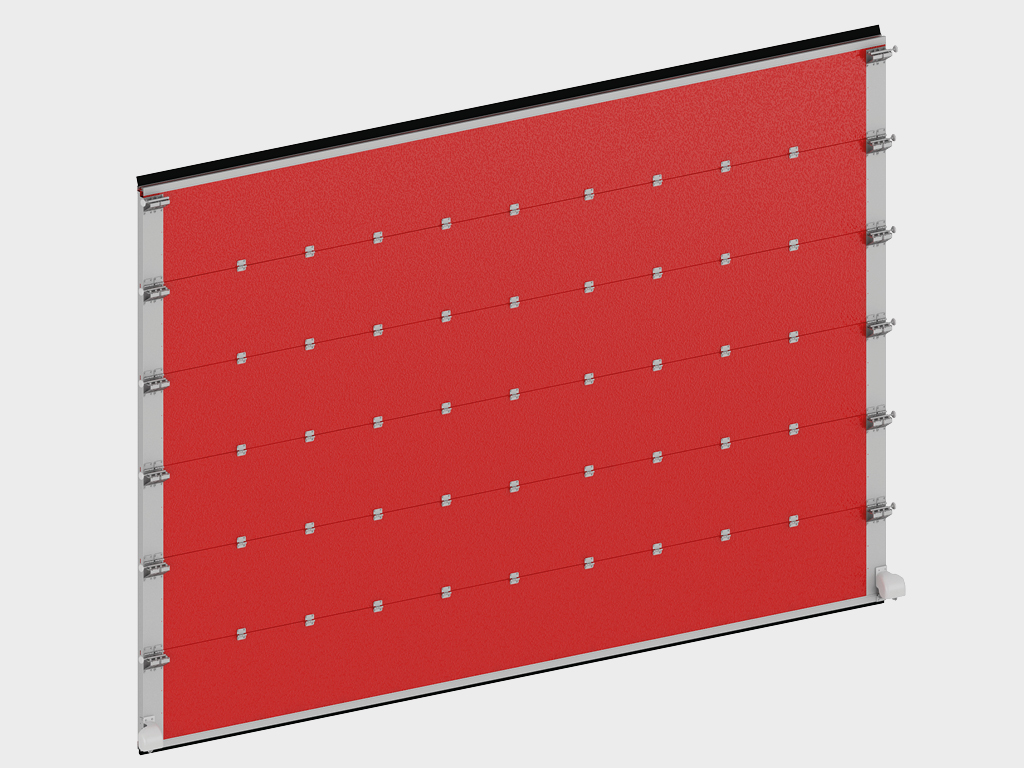

Дарбазанын щити 60 мм калыңдыгында, жогорку тыгыздыктагы минералдык ватадан жана күчөтүүчү профилдерден жасалган болоттон жасалган сэндвич-панелдерден турат.

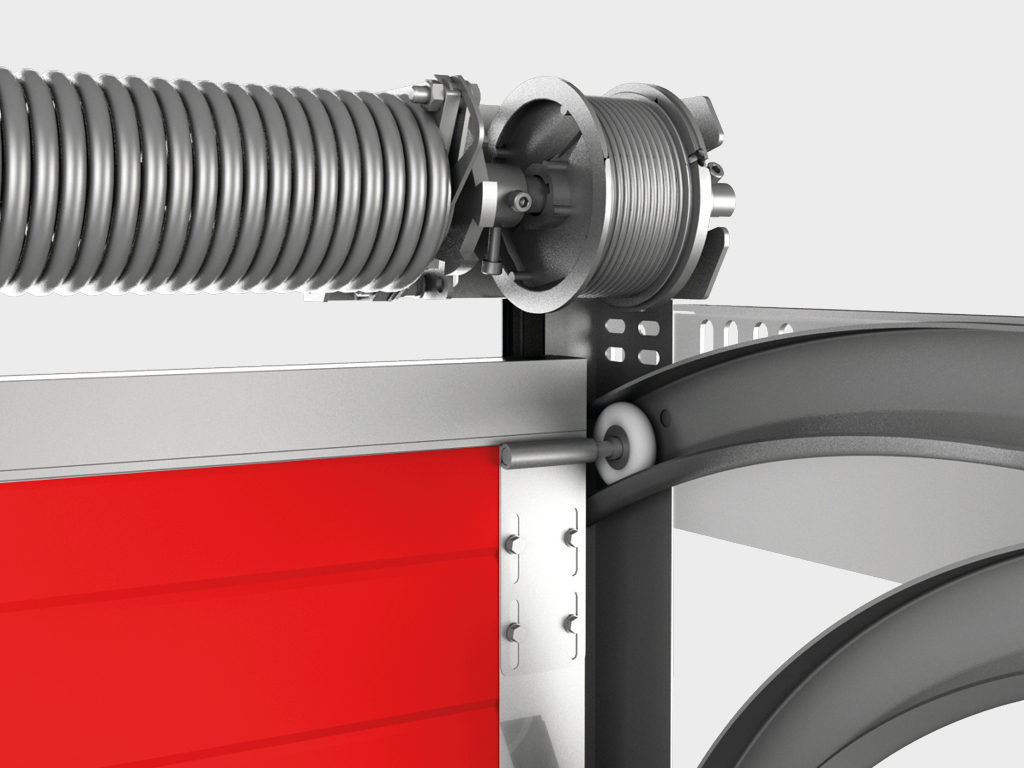

Боялган торсиондук спиральдар щиттин салмагын эске алуу менен жеке тандалат, бул конструкциянын узакка чыдамдуулугун камсыздайт.

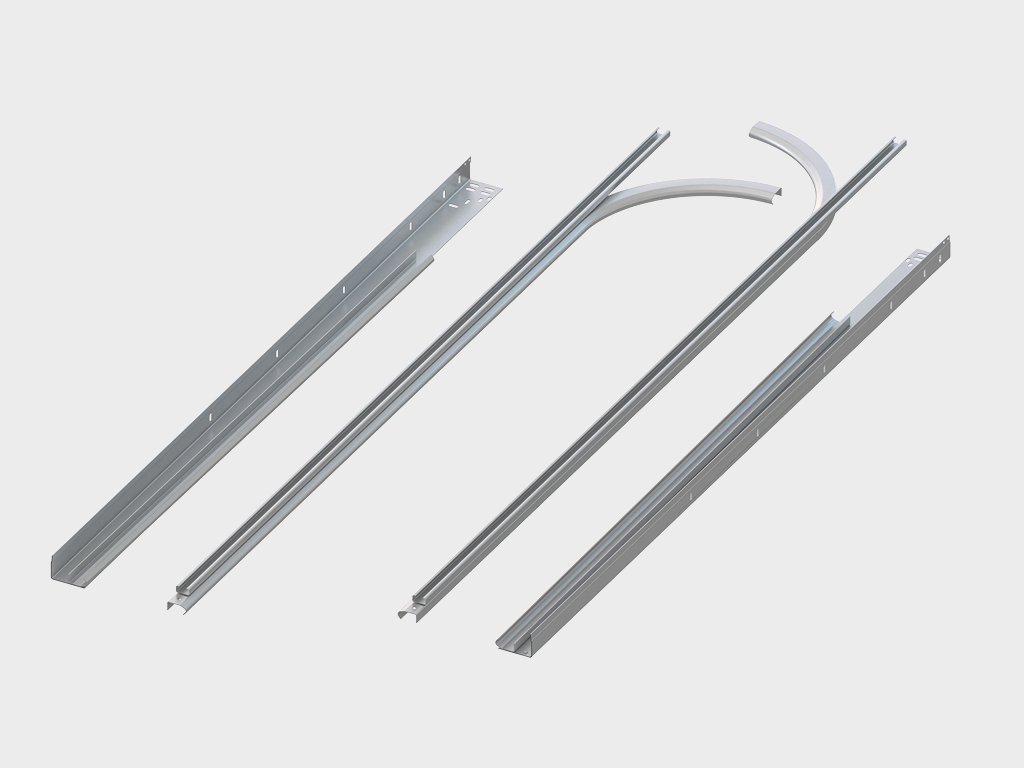

Бокстук багыттагычтар топтому цинк менен капталган болоттон жасалган жана жогорулатылган бекемдик запасы менен айырмаланат.

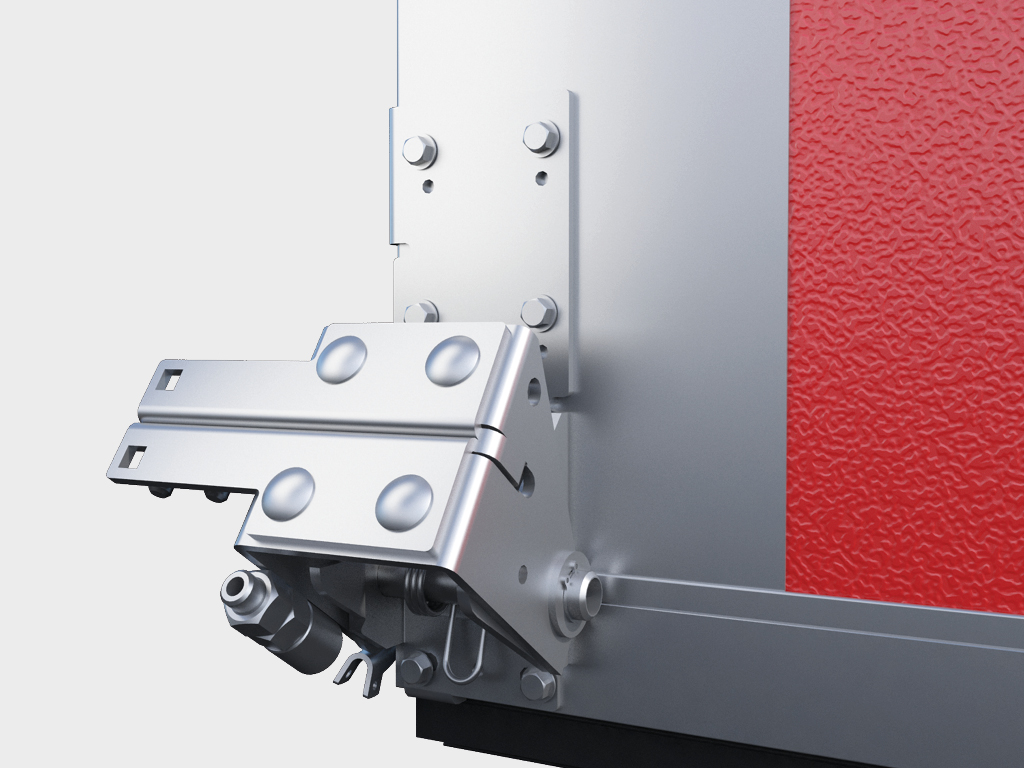

Сымдын үзүлүшүнөн коргоочу механизм дарбазанын матасын жерге кулап кетүүдөн алдын алат, ал сым үзүлгөндө иштейт.

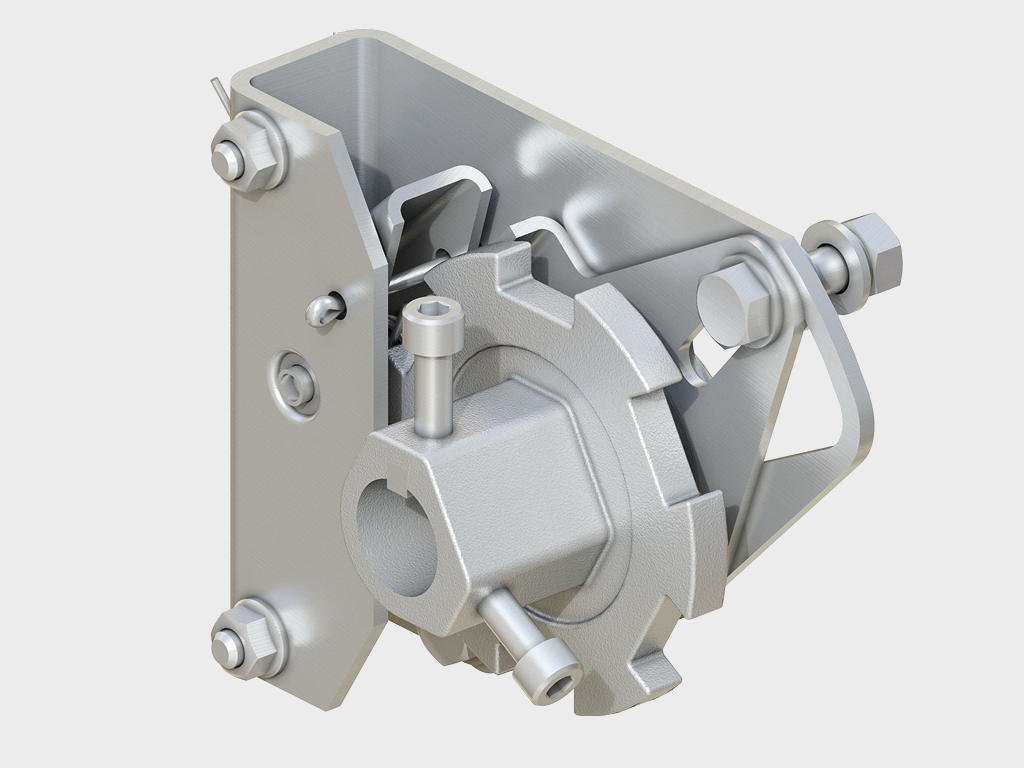

Спиралдык пружинанын үзүлүшүнөн коргоочу механизм авариялык кырдаалдарда валды токтотот.

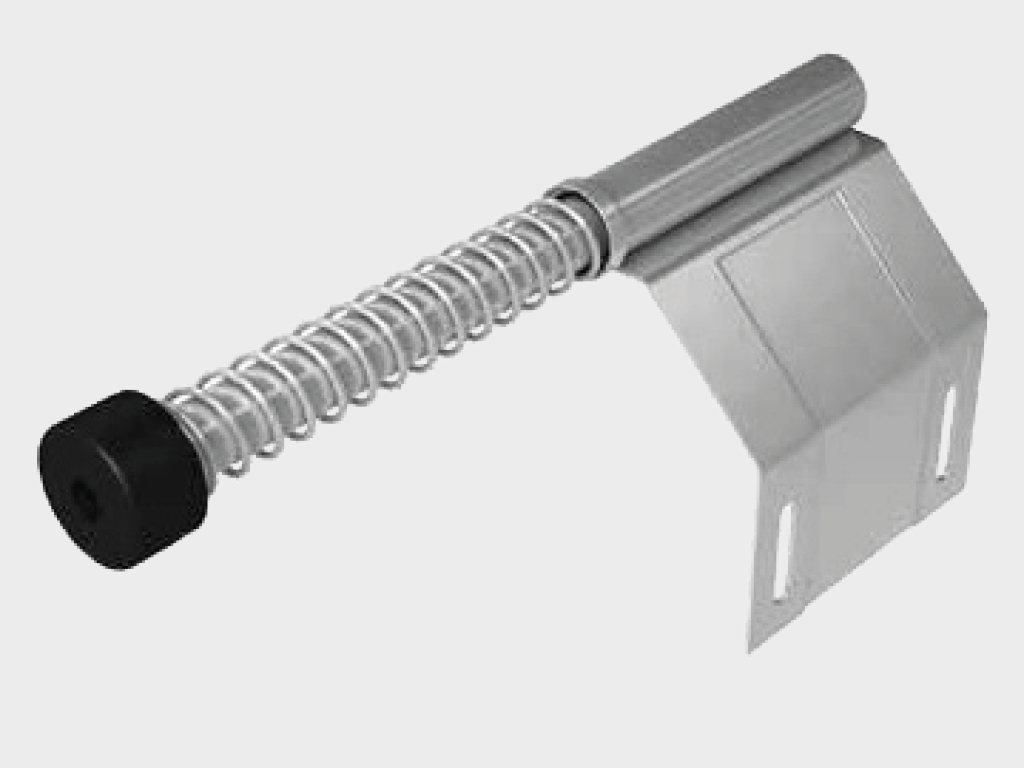

Амортизаторлор дарбазанын матасынын жүрүшүн чектөө үчүн жана дарбазаны жабууга болгон кыймылды жандантуу үчүн колдонулат.

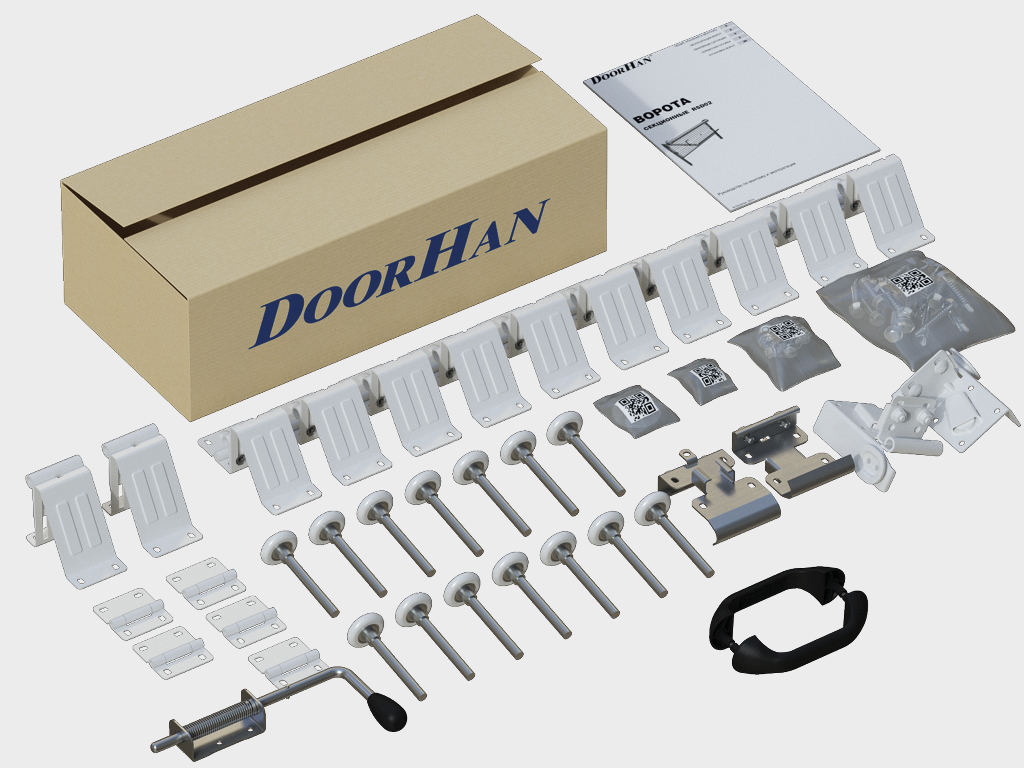

Жабдуулардын жана документациянын топтому бар куту.

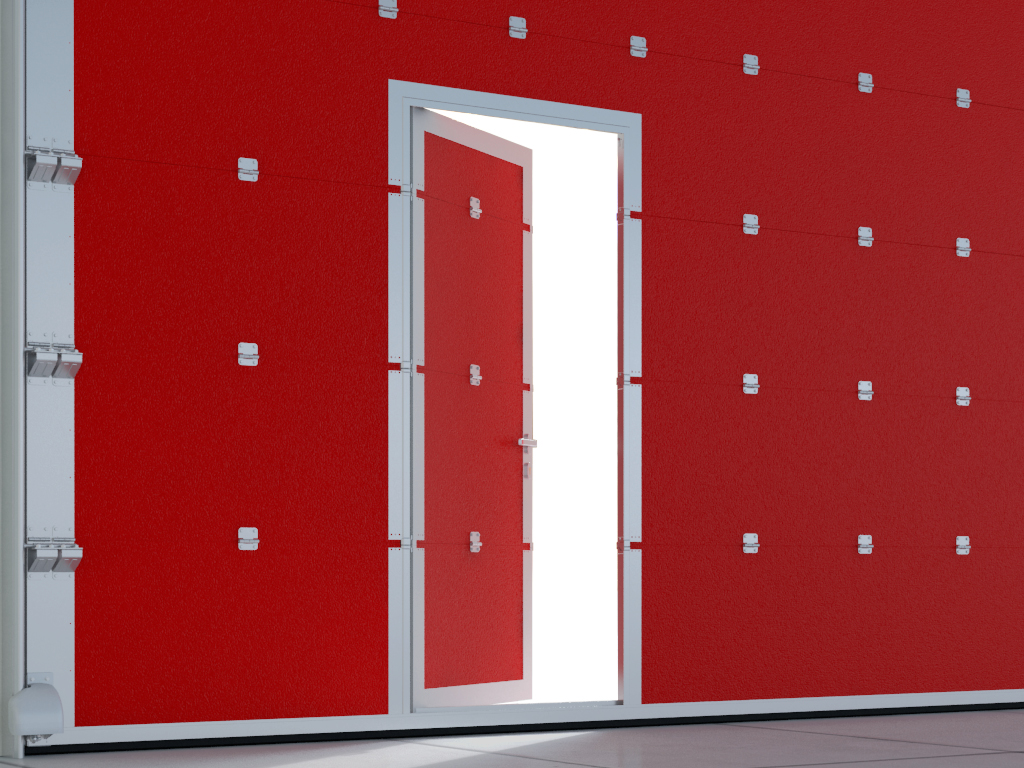

Интеграцияланган калитка (эчки өлчөмү 900 × 2 051 мм) дарбазаны көтөрбөстөн жайга кирүү мүмкүндүгүн камсыздайт жана эвакуациялык чыгуучу жолу катары да кызмат кыла алат. Калитканы 5 000 ммге чейин кенейткен проем конструкциясында орнотуу мүмкүн.

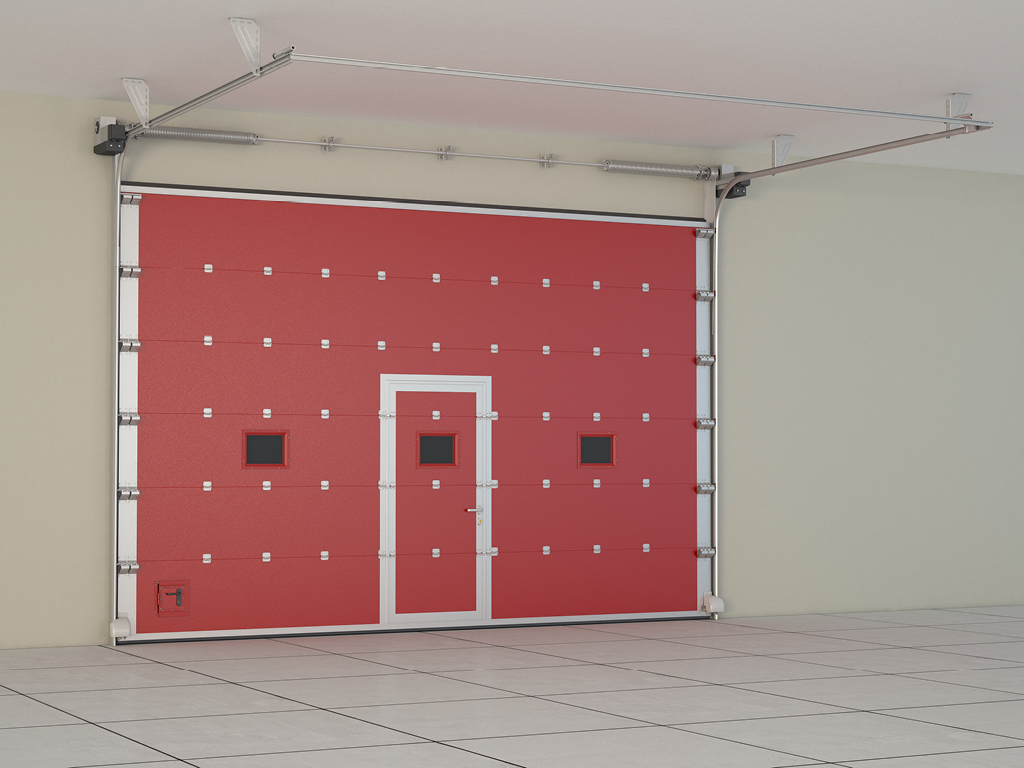

Өрттөн коргоочу терезе (өлчөмү 400 × 300 мм) дарбазанын матасында эксплуатацияны ыңгайлаштырат жана дарбазанын артын карап чыгууга мүмкүнчүлүк берет. Терезе өрт чыккан бөлмөдөн оттун сыртка чыгуусун ишенимдүү токтотот, анткени бекем металл рамкасы жогорку механикалык жүктөмдү көтөрүүгө жөндөмдүү жана чоң температуранын өзгөрүшүнө жана интенсивдүү ысытууга чыдамкай. Өрттөн коргоочу люк (өлчөмү 200 × 200 мм) дарбазаны ачпай өрттү өчүрүү үчүн колдонулат.

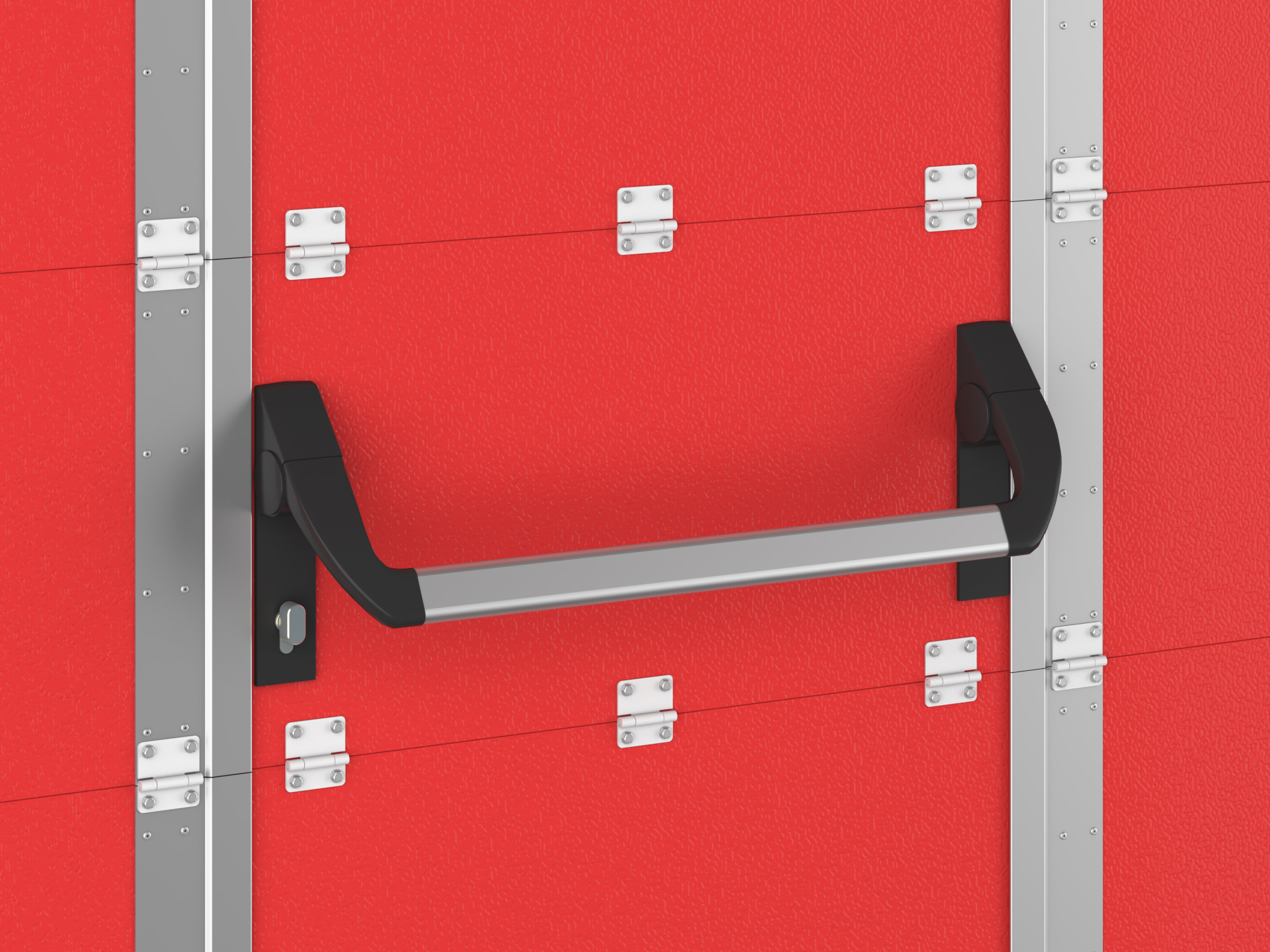

Өрттөн коргоочу "антипаника" кулпулары бар колдонуучу туйе дарбазаны эвакуация учурунда тез арада тартып кетүүгө мүмкүндүк берет.

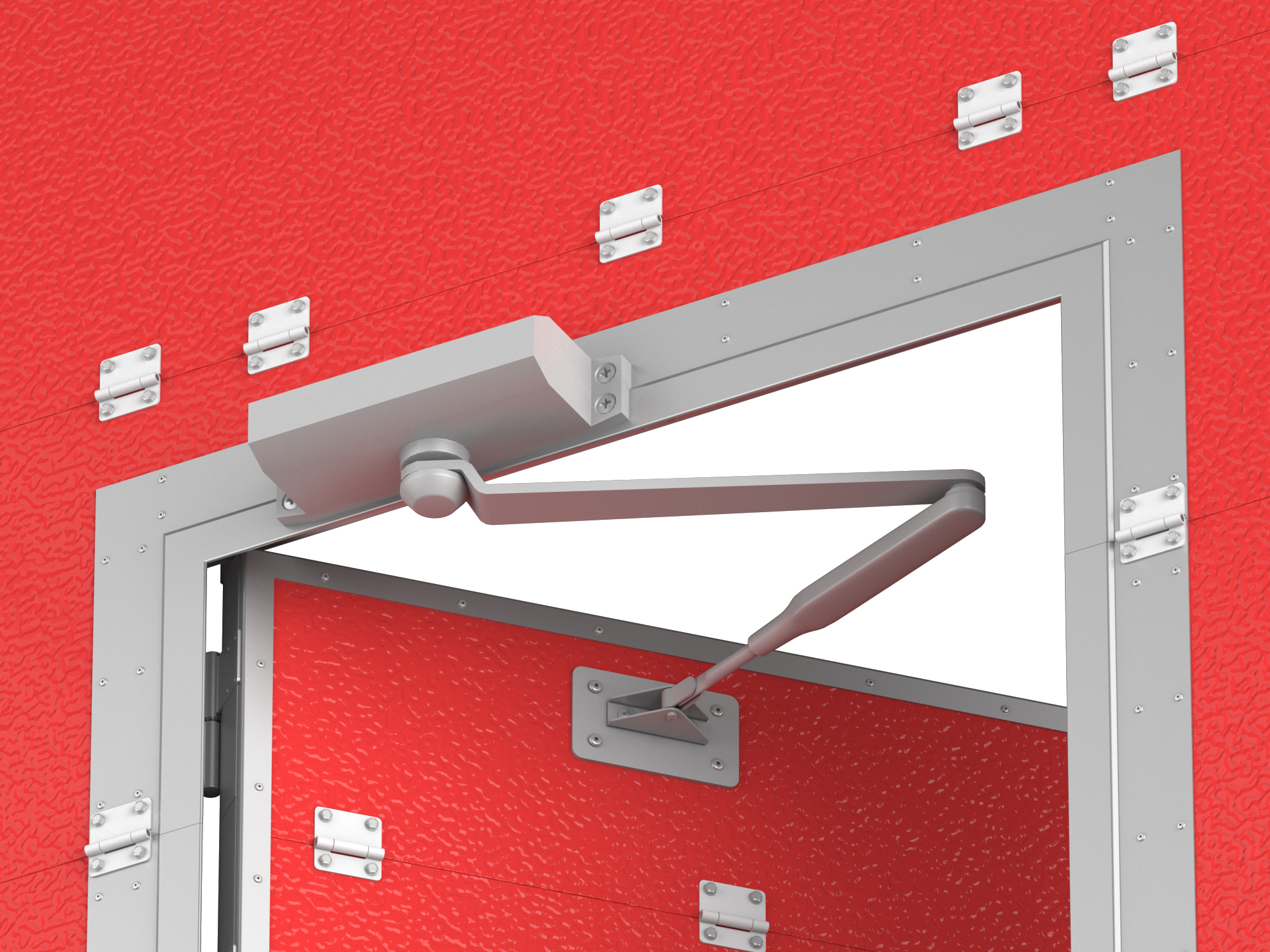

Жабдуучу (доводчик) кошумча комплектация катары сунушталат жана калиткага орнотулуп, өрт учурунда өзүнөн-өзү жабылуу функциясын аткарууга мүмкүнчүлүк берет.

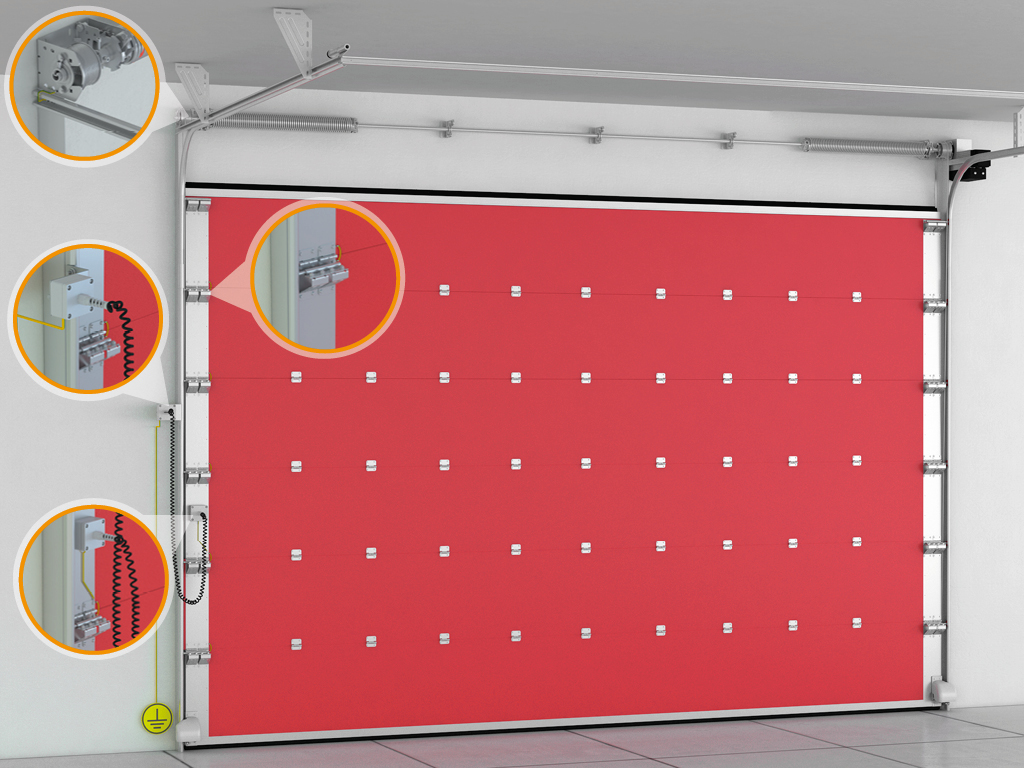

Секциялык өрттөн коргоочу дарбазалар жарылууга каршы коргонуу менен иштелип чыккан жана өрттөн коргоо талаптары жогору болгон, жарылуу коркунучу бар өндүрүштүк жайларда колдонулат. Бардык металл элементтеринин ортосунда жана жерге туташкан контур менен ишенимдүү электрдик туташтыруу, ошондой эле башка атайын конструктивдик чечимдер кооптуу электростатикалык заряддардын топтолушуна жол бербейт.

DoorHan электроприводдору менен өрттөн коргоочу секциялык дарбазаларды автоматташтыруу мүмкүнчүлүгү (кароо үчүн "Дарбазалар үчүн автоматика" бөлүмүн караңыз).

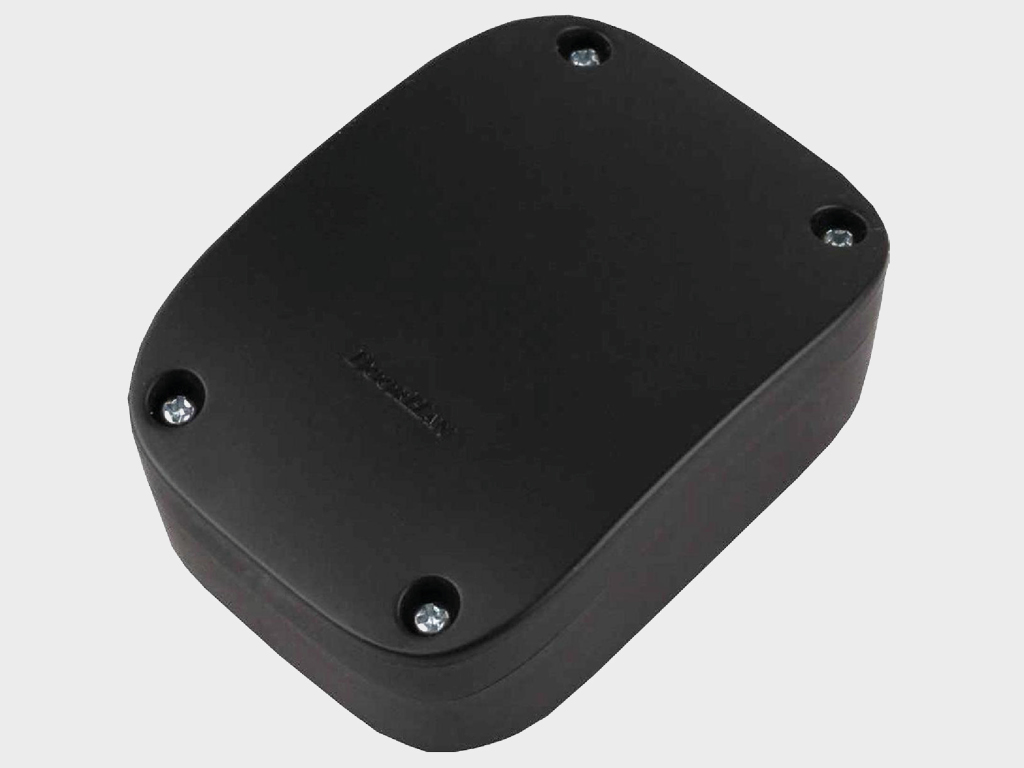

Сырткы эки каналдуу кабылдагыч 433 МГц (DHRE-2).

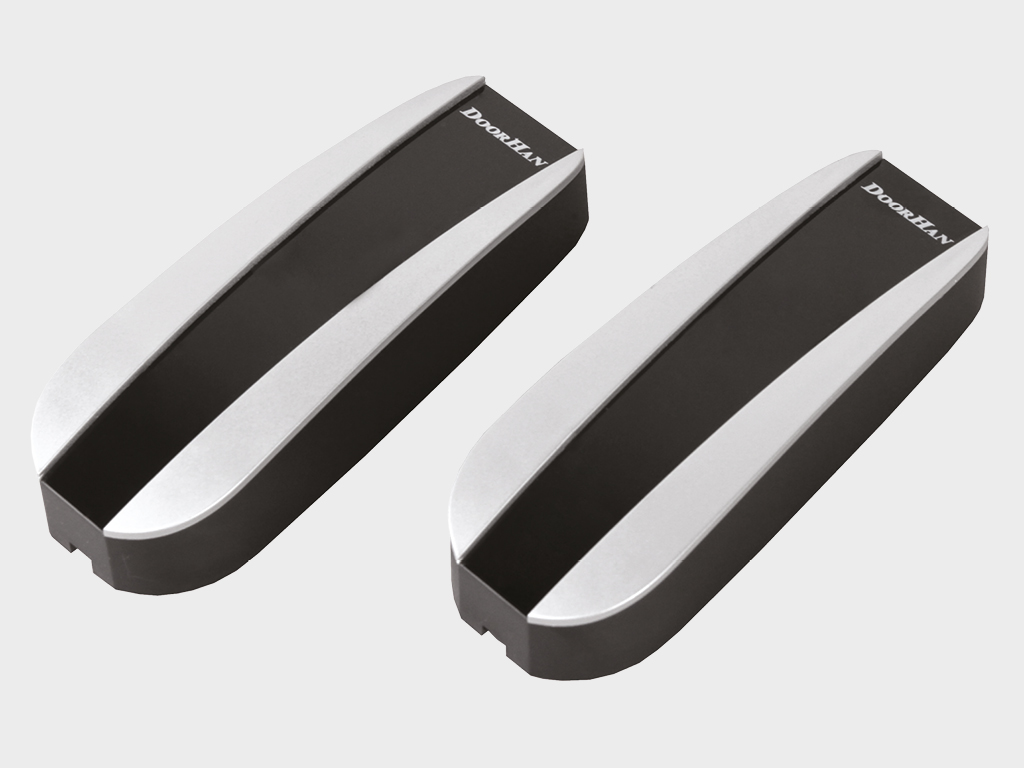

Фотоэлементтер PHOTOCELL-N.

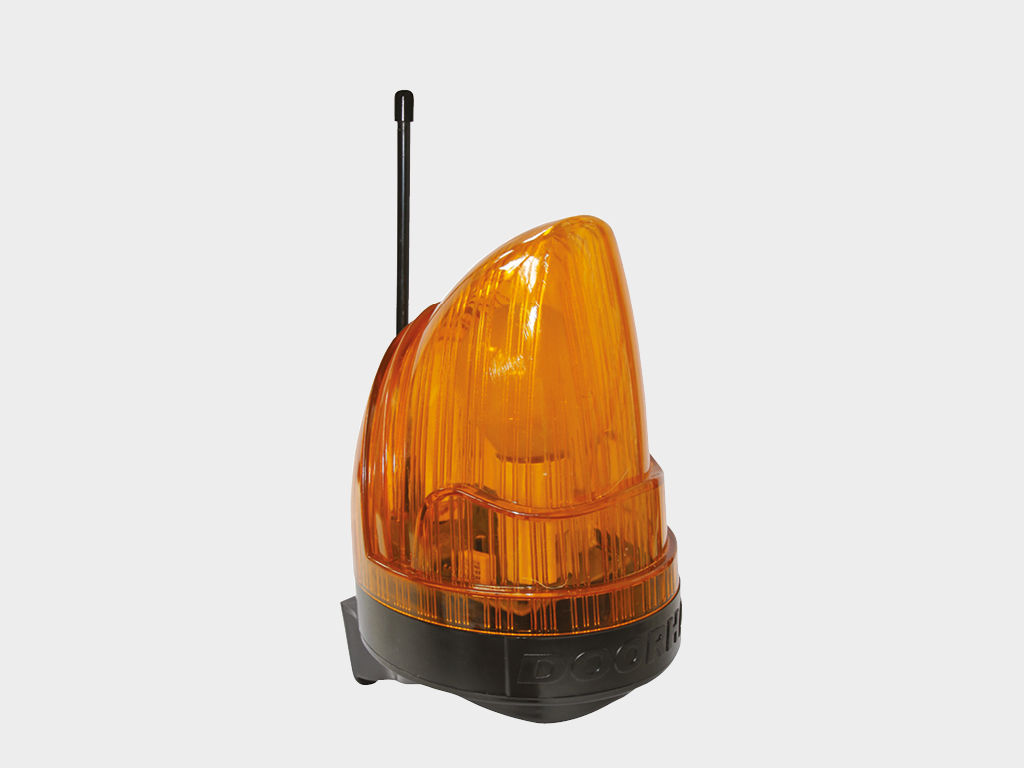

Сигналдык лампа интеграцияланган антенна менен LAMP.

4-каналдуу пульт 433 МГц (TRANSMITTER 4).

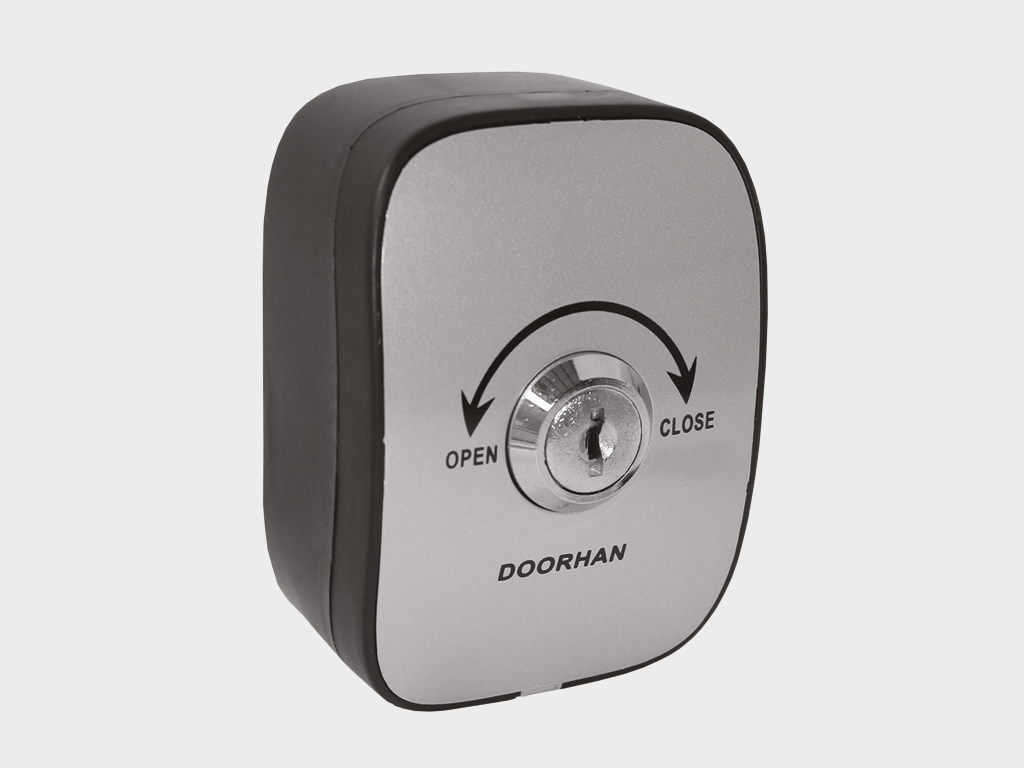

Башкаруу үчүн ачкыч-кнопка.

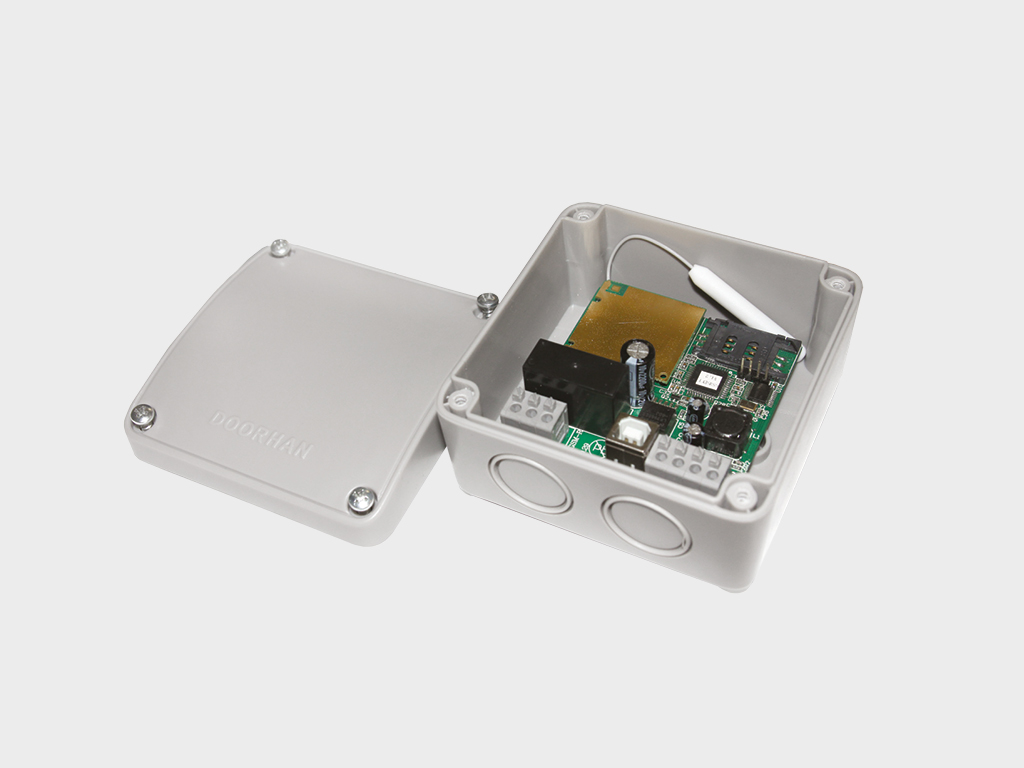

Мобилдик телефон менен башкаруу модулу.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

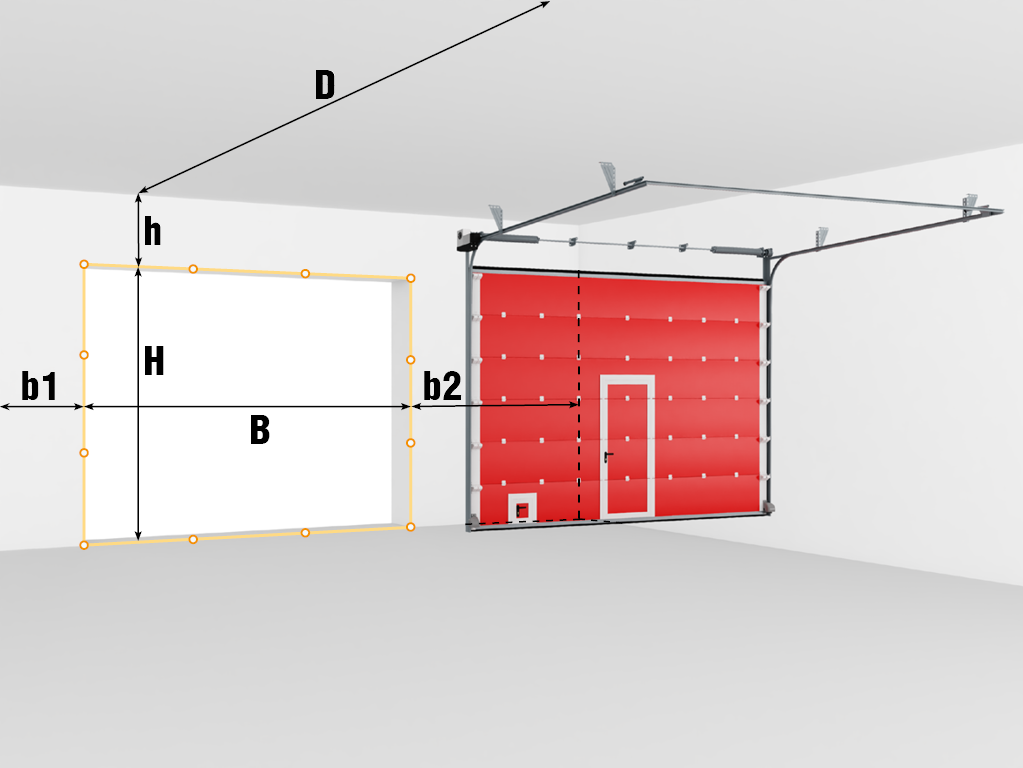

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

2 000–6 000 *

Ачылуу туурасы, мм

2 000–6 000 *

Линтель, мм

650дөн баштап

Дубалдар, мм

300дөн баштап

Бөлмөнүн тереңдиги, мм

Ачылышынын бийиктиги + 700

* 5 000 мм ден кенен жана бийиктик боюнча дарбазаларды алдын ала конструктор менен макулдашуу керек.

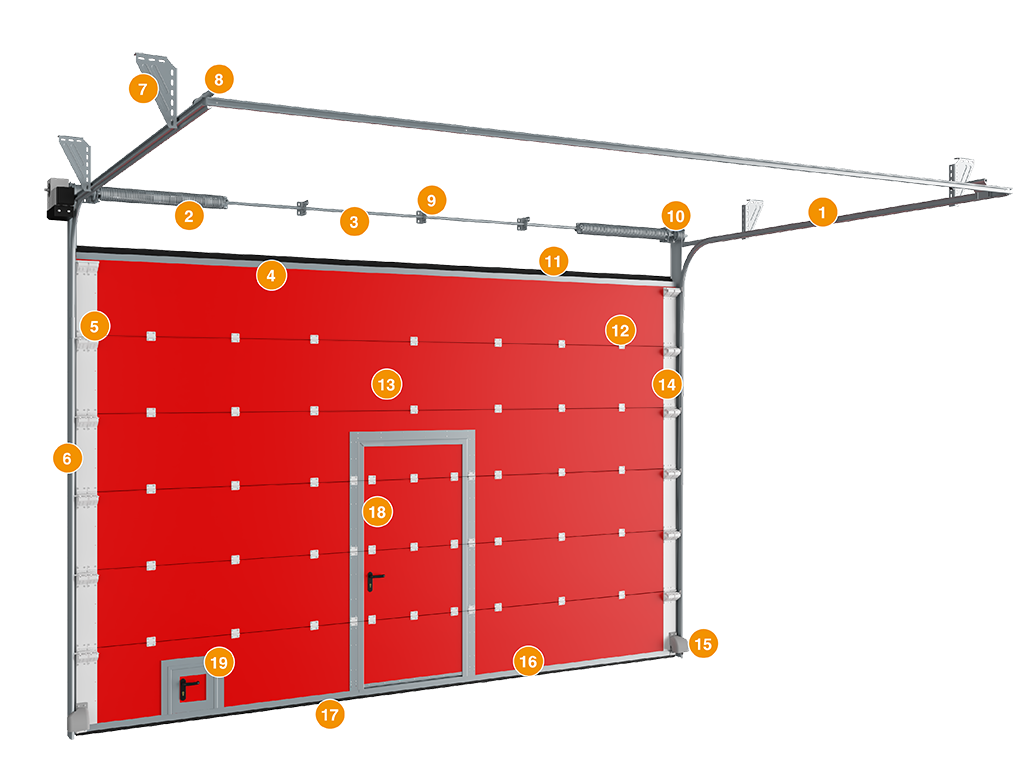

Дарбазанын матасына үчүн багыттагыч
Торсиондук механизм
Вал
Жогорку профиль
Бокстук таяныч ролиги менен
Чектелүү багытта турган бурчтук туруктуу
Горизонталдык багыттагычтарды потолокко бекитүү үчүн кронштейн
Амортизатор
Ички туруктуу кронштейн
Сымдын үзүлүшүнөн коргоо жана барабан
Жогорку герметик
Шарнир
Сэндвич-панелдерден жасалган дарбазанын мата
Бокстук капак
Сымдын үзүлүшүнөн коргоо үчүн кронштейн жана механизминин
Төмөнкү профиль
Төмөнкү герметик
Орнотулган калитка
Өрттөн коргоочу люк

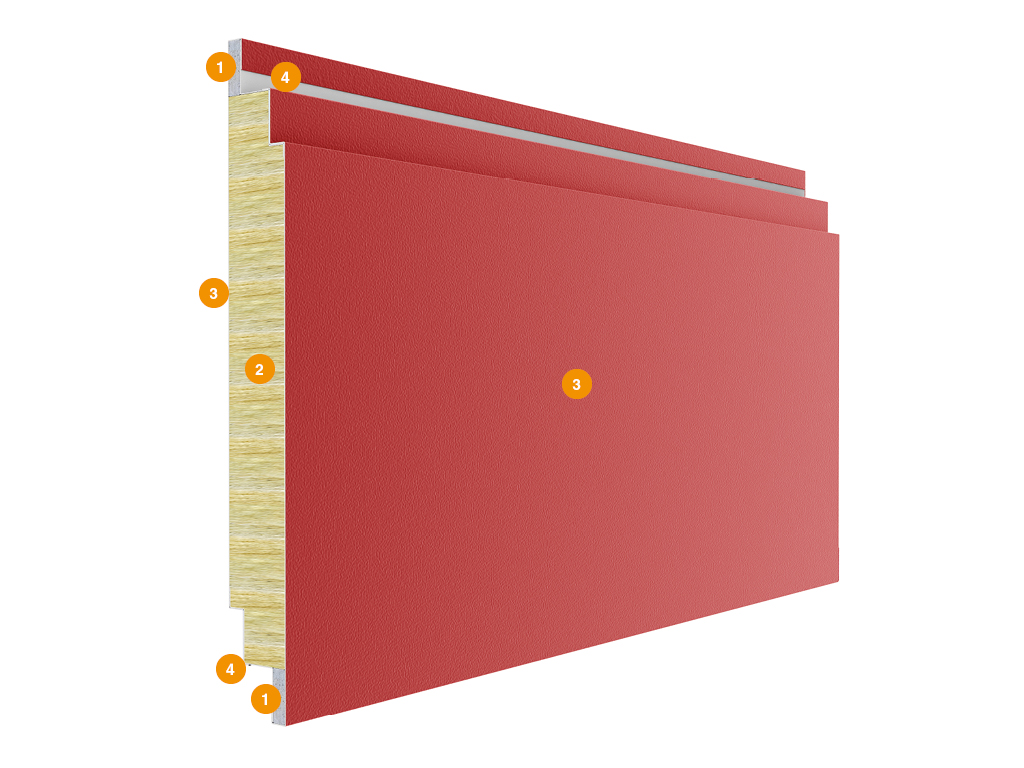

Өрттөн коргоочу секциялык дарбазалардын панелдери эки болоттук барактан жана алардын ортосундагы минералдык тыгындын катмарынан турат, бокстук тарапка гипсокартон жана күчөтүүчү профиль орнотулат. Панелдер отко чыдамдуулук жана жогорку жаратылыш температураларына туруктуулук менен айырмаланат. Ошондой эле панелдер химиялык заттарга, майларга жана эриткичтерге туруктуу болуп, сырткы беттериндеги полимердик каптамалар аларды айлана-чөйрөнүн коррозиялык таасиринен коргойт.
Панелдин конструкциясы:
1) гипсокартон;
2) минералдык тыгындын катмары, тыгыздыгы 130 кг/м³;
3) болоттук барак, калыңдыгы 0,5 мм;
4) петлялар үчүн күчөтүүчү профиль (петляларды бошотуу жана кыялыбызга чыдамдуулук көтөрүүгө жардам берет).

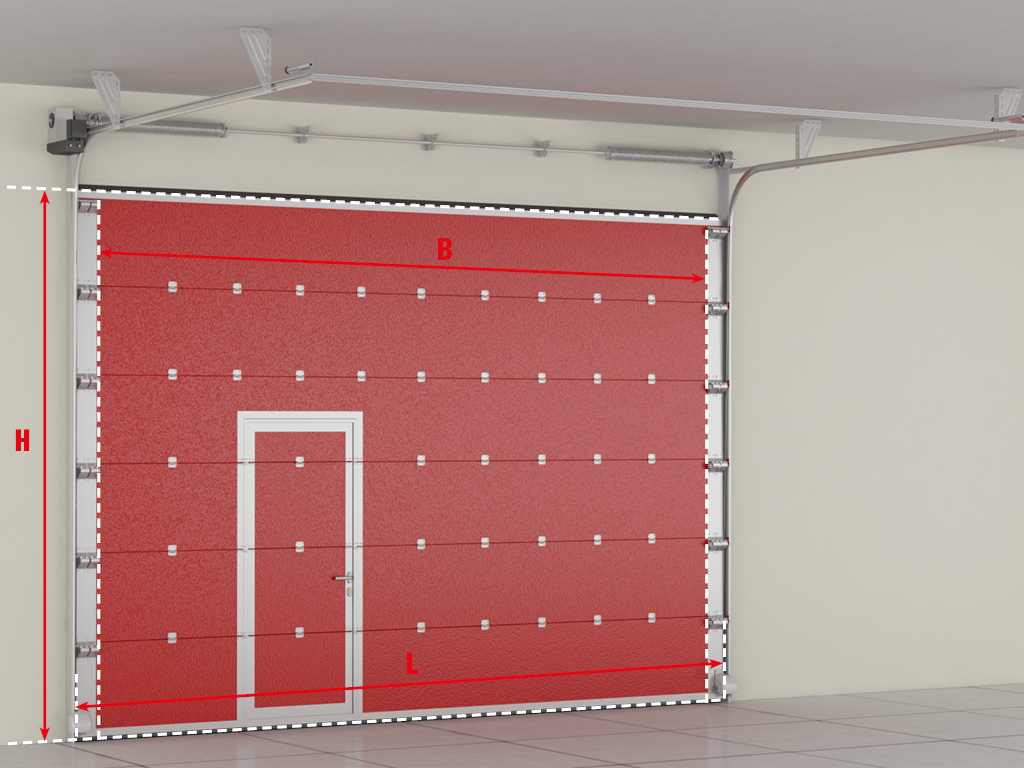

Секциялык өрттөн коргоочу дарбазалар. Негизги өлчөмдөр. <br>Дарбазалар үстүнкү жакка ачылып, потолок астына жылып кеткендиктен, алар имараттын ичинде көп орун ээлебейт жана проем аймагында бош аянт калтырат. Дарбазанын ар кандай түрлөрүнын болушу, аларды ар түрдүү притолока өлчөмдөрү бар жайларга орнотууга мүмкүндүк берет. <br>Дарбазалар жогорку сапаттагы материалдардан заманбап технологиялар колдонуу менен долбоорлонуп, өндүрүлгөн. DoorHan маркасындагы өрттөн коргоочу секциялык дарбазалар рыноктогу аналогдору менен салыштырганда жеңилирээк. Алар жогорку бекемдикке, термо жана үн изоляциясына ээ. DoorHan маркасындагы өрттөн коргоочу дарбазалар Россиянын курулуш стандарттарына толугу менен жооп берет жана шайкештик сертификаттарына ээ.

Секциялык өрттөн коргоочу дарбазалар. Негизги өлчөмдөр.
Дарбазалар үстүнкү жакка ачылып, потолок астына жылып кеткендиктен, алар имараттын ичинде көп орун ээлебейт жана проем аймагында бош аянт калтырат. Дарбазанын ар кандай түрлөрүнын болушу, аларды ар түрдүү притолока өлчөмдөрү бар жайларга орнотууга мүмкүндүк берет.
Дарбазалар жогорку сапаттагы материалдардан заманбап технологиялар колдонуу менен долбоорлонуп, өндүрүлгөн. DoorHan маркасындагы өрттөн коргоочу секциялык дарбазалар рыноктогу аналогдору менен салыштырганда жеңилирээк. Алар жогорку бекемдикке, термо жана үн изоляциясына ээ. DoorHan маркасындагы өрттөн коргоочу дарбазалар Россиянын курулуш стандарттарына толугу менен жооп берет жана шайкештик сертификаттарына ээ.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
B, мм тешиктин туурасы	B
L, мм бычактын туурасы	B + 200

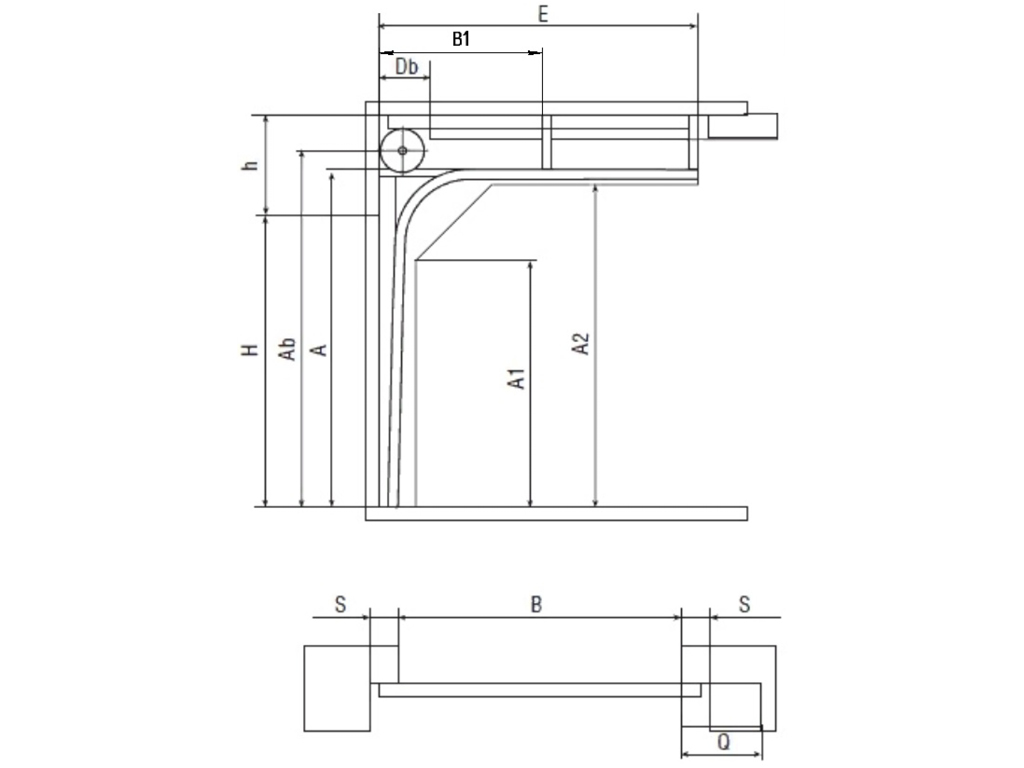

Стандарттык көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h ≥ 650
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 425
Аb, мм Валдын жана барабан огунун бийиктиги	А + 166
A1, мм Вертикалдык багыттоочунун бийиктиги	A - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	A - 110
E, мм Горизонталдык багыттагычтардын узундугу	H + 479
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	E/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына байланыштуу
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450

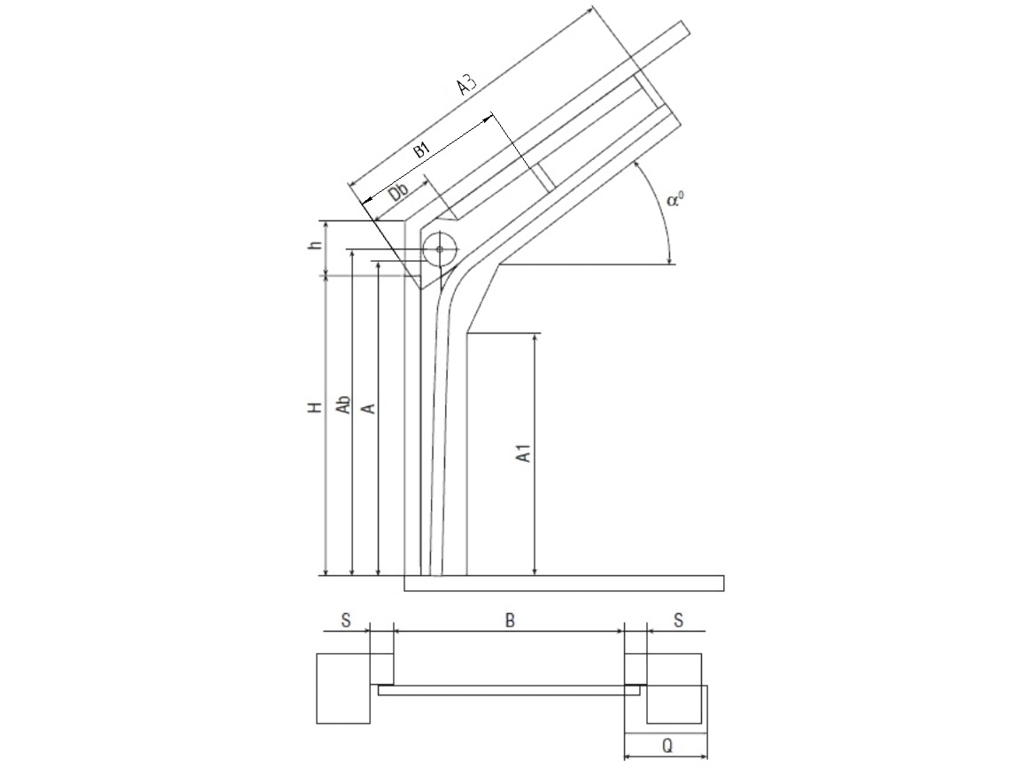

Стандарттык тик бурчтуу көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h > 650
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 445
A3, мм Дарбазанын жумушчу аянтын чектеген өлчөм (жетектегичсиз же валдагы жетектегич менен)	α° бурчунан көз каранды
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	A3/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	300
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5° менен бөлүнөт)
Q, мм Валдагы айдоо аянты	450

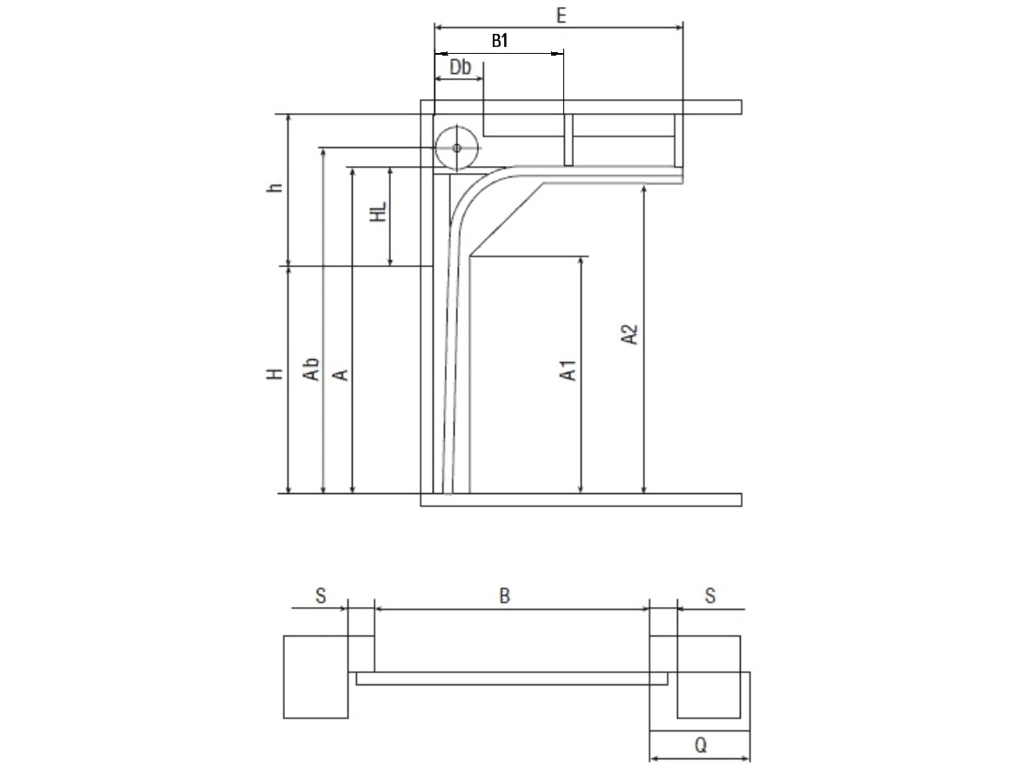

Жогорку көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h ≥ 750
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Кеңири өлчөм катары h - 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	A - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	A - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470…900
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	E/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына байланыштуу
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450

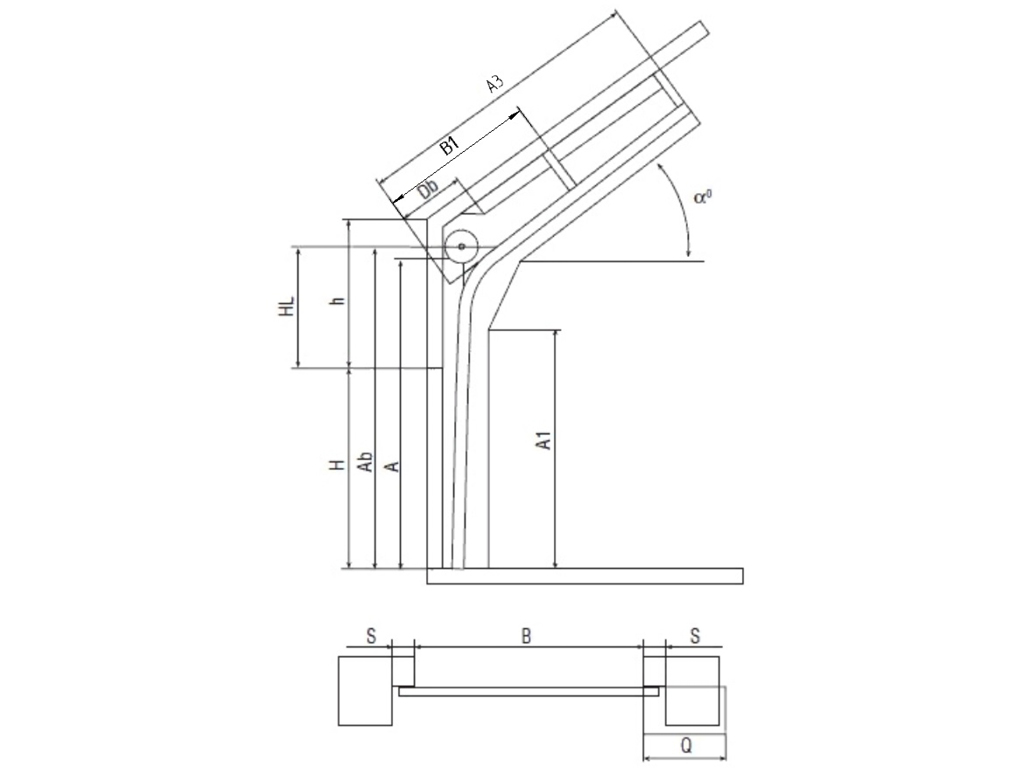

Тик бурчтуу жогорку көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	700
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15…749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330…580
A3, мм Дарбазанын жумушчу аянтын чектеген өлчөм (жетектегичсиз же валдагы жетектегич менен)	α° бурчунан көз каранды
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	A3/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	300
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5° менен бөлүнөт)
Q, мм Валдагы айдоо аянты	450

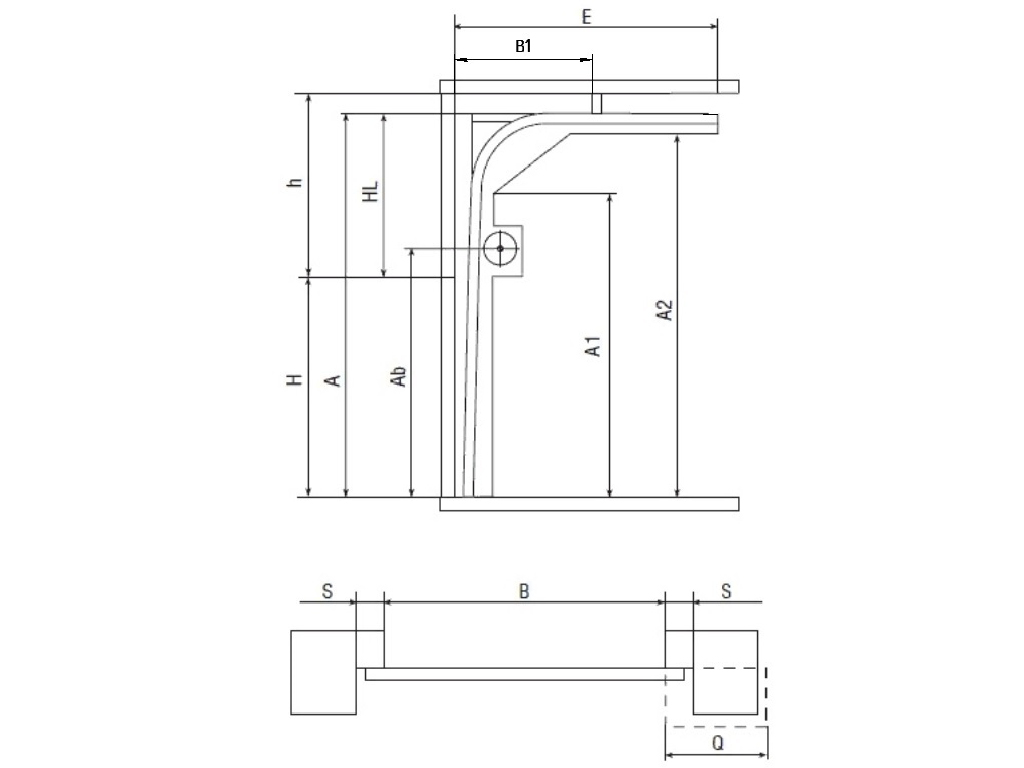

Жогорку көтөрүү, вал төмөндөн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h ≥ 1 650
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	1 330 ≤ HL ≤ h - 150
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400…600 + 280 (трубада орнотуу); H + 1 203 (октагоналдык вал)
A1, мм Вертикалдык багыттоочунун бийиктиги	A-580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	A-53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470…900
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	E/2
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450

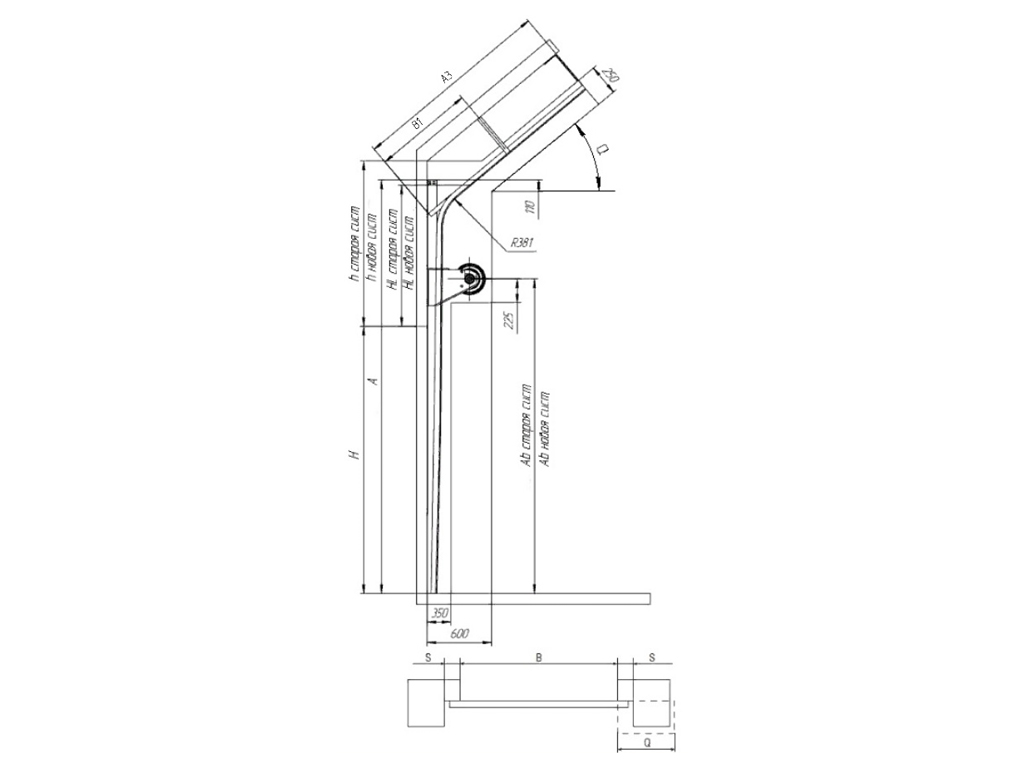

Жогорку тик бурчтуу көтөрүү, вал төмөндөн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h > 1 750 — эски система; h > 2 440 — жаңы система
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	HL ≥ 1 330 — эски система; HL ≥ 2 020 — жаңы система
А, мм бурчтук мамычасынын бийиктиги	H + HL + 235
Аb, мм Валдын жана барабан огунун бийиктиги	H + 680 — эски система; H + 1 370 — жаңы система
A3, мм Дарбазанын жумушчу аянтын чектеген өлчөм (жетектегичсиз же валдагы жетектегич менен)	H + 800...1 000
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	A3/2
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5° менен бөлүнөт)

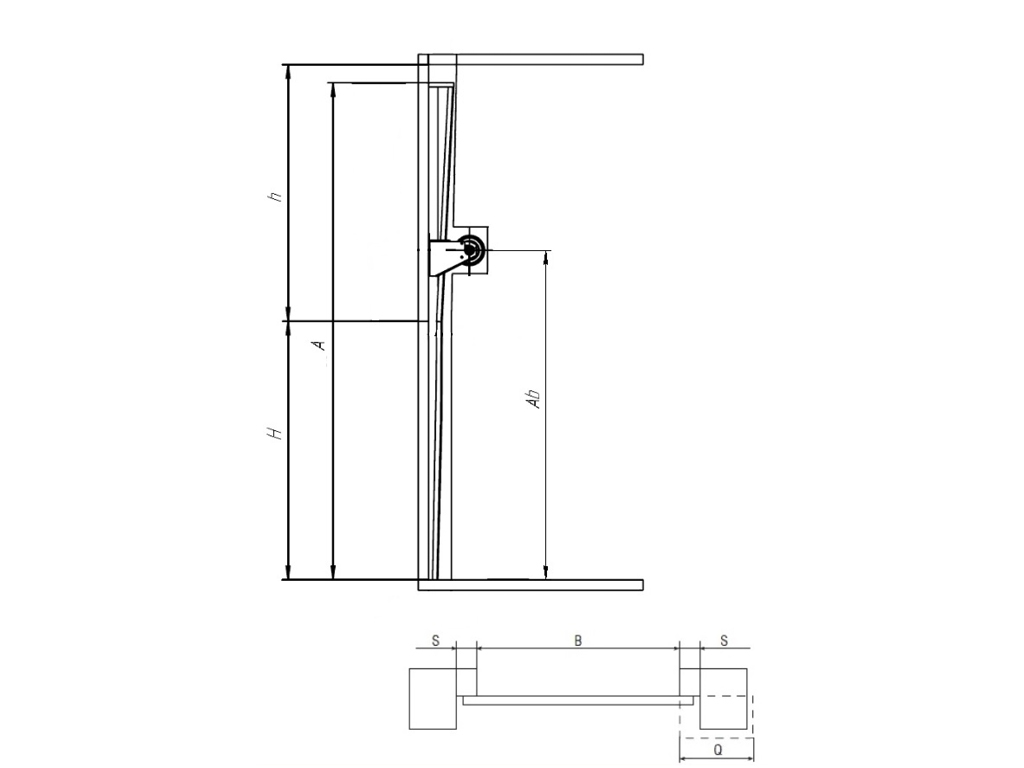

Тик көтөрүү, вал төмөндөн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 200
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400…600 + 280 (трубага орнотуу); H + 1 203 (октагоналдык вал)
S, мм Минималдуу каптал мейкиндиги	500 min
Q, мм Валдагы айдоо аянты	≥ 650

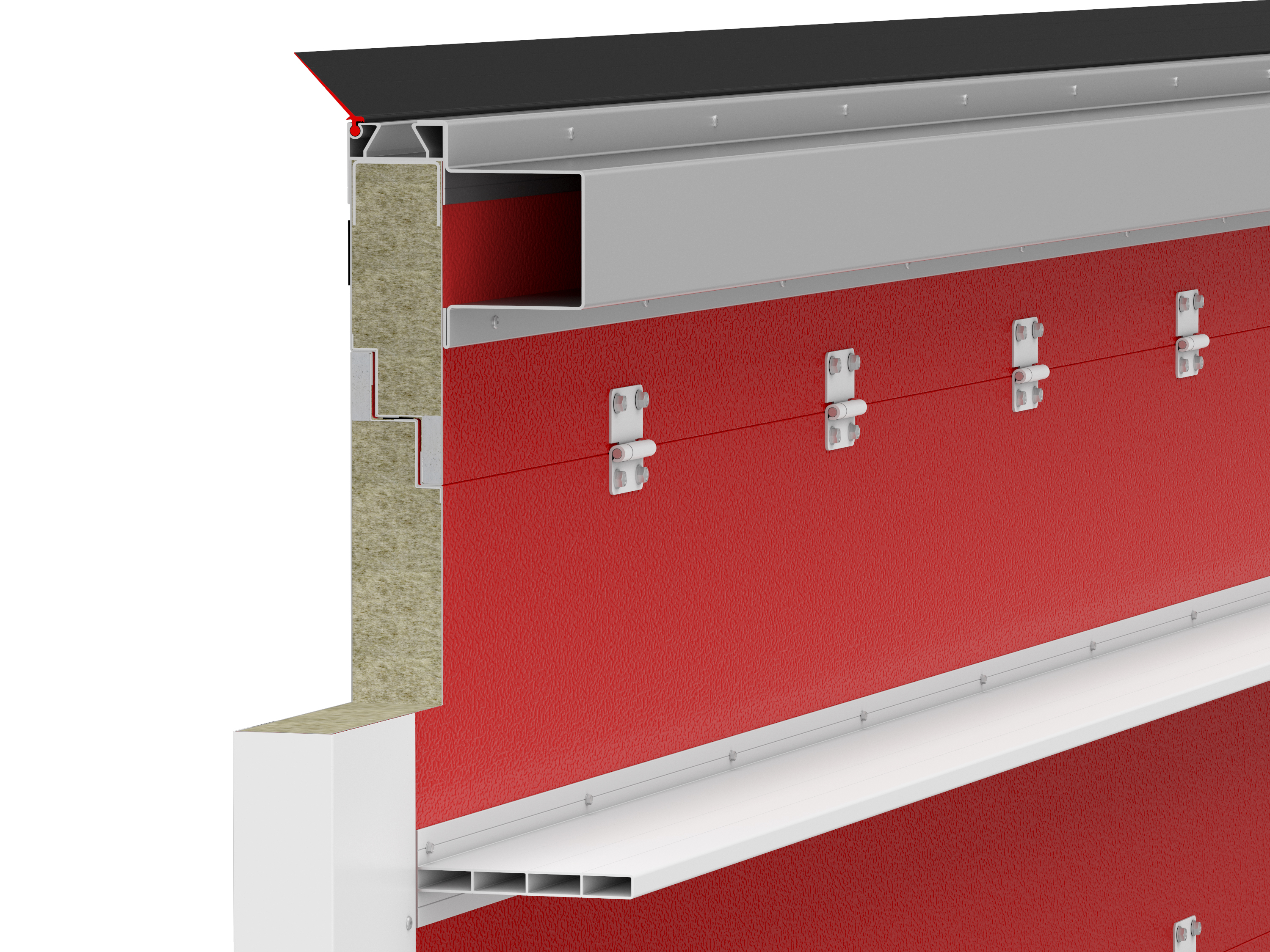

Темир калыптар жана профилдер, үстүнкү жана төмөнкү панелдердин ичинен жана сыртына орнотулган, зарыл болгон туруктуулукту камсыздайт. Алюминий профиль-күчөтүүчү элемент калитканын үстүнкү панелине орнотулат. ЭСКЕРТҮҮ: 4 500 ммден кенен калиткасы бар дарбазалардын конструкциясынын өзгөчөлүгү.

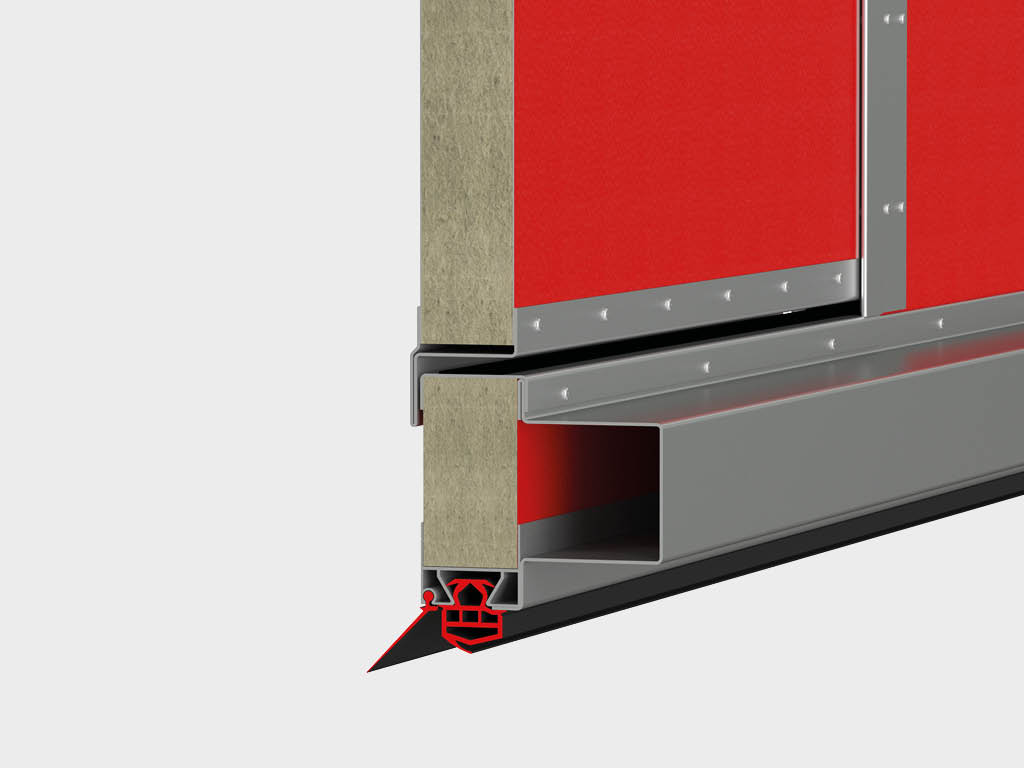

Туруктуулукту күчөтүү үчүн калитканын аймагында атайын темир профилдери колдонулат, ал эми калитканын порогунун жогорулатылган бийиктиги кошумча бекемдикти камсыздайт. ЭСКЕРТҮҮ: 4 500 ммден кенен калиткасы бар дарбазалардын конструкциясынын өзгөчөлүгү.

Параметр	Значение	Примечание
Предел огнестойкости, мин	60тан кем эмес
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,4–0,8ден кем эмес
Ресурс, циклов	20 000
Панелдин салмагы, кг/м²	22
Усилие ручного открывания и закрывания, Н, не более	300дөн ашык эмес

1. Секциялык өрттөн коргоочу дарбазалар интенсивдүү колдонууга арналган эмес. Өрт сигнализациясын текшерүү, тейлөө кызматы жана түз кызматтык максаттарында колдонуу сунушталат.

2. Секциялык өрттөн коргоочу дарбазалар ыктымалдык менен, кыйынчылыктарсыз жана чабалданууларсыз иштеши керек.

3. Эгерде секциялык дарбазаларды колдонууда бөтөн үндөр (кычыраган, тырс этиш) пайда болсо, колдонулушун токтотуп, квалификациялуу адистерге кайрылыңыз.

4. Кырсыктан качуу үчүн дарбаза иштеп жаткан учурда адамдар жана жаныбарлар дарбазанын иштөө аймагында болбошу керек.

5. Дарбаза иштеп жаткан учурда проемда бөтөн нерселердин болбошун камсыздаңыз.

6. Секциялык өрттөн коргоочу дарбазалар менен биргелешип колдонууга арналбаган кошумча жабдууларды орнотуу учурда, консультация алуу үчүн өндүрүүчү ишкананын техникалык кызматына кайрылыңыз.

7. Өрт учурунда түз кызматтык максатында өз функциясын аткарган дарбазалар эрте чыгарылууга тийиш. Бул учурда дарбаза демонтаждалып, алмаштырылууга тийиш.

8. Дарбазанын кыймылдуу бөлүктөрүн бузула албай калуудан алдын алуу үчүн убагында тазалап туруңуз.

9. Травмалардан сактануу үчүн дарбазанын кыймылдуу бөлүктөрүн (роликтер, панелдер ж.б.) алардын кыймылына аралаштырбаңыз.

10. Дарбазанын ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн аларды 6 айда бир жолу текшерип жана тейлөө жүргүзүңүз.

11. Дарбаза иштеп жаткан учурда матаны кармоо тыюу салынат. Бул жаракатка же конструкциянын бузулушуна алып келиши мүмкүн.

12. Автоматтык дарбазаларды башкаруу түзмөктөрүнө (кнопкалар, пульттар) балдарды жакындатпаңыз.

13. Дарбазаны соккулардан сактап, анын ачык жана жабык болуусуна тоскоол болбоңуз.

14. Жалпы ишенимдүү жана узакка кызмат көрсөтүү үчүн автоматтык жетектөөнүн колдонуу инструкциясын толугу менен окуп чыгыңыз.

15. Секциялык өрттөн коргоочу дарбазаларды же алардын комплекттерин максатка каршы колдонуу учурунда өндүрүүчү аларды бүтүндүгүн жана ишенимдүүлүгүн камсыздамайт.

Упаковка в картон	Характеристики упаковки
Описание	Дарбазанын жетектик түзмөктөрүнүн таңгактоосу 2 катмар картондон түзүлөт, анда картон барактарынын ортосунда 100 мм кем эмес ашкыч менен ороо жасалган; картон таңгактоо үстүнөн 2 катмар стретч-пленка менен капталып, компаниянын логотиби бар скотч менен бекитилген.
Состав	Беш катмарлуу картон, стретч-пленка, логотиби бар скотч
Длина, мм	2 000–6 000

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Дарбазалардын панелдери бириктирилет, ошондо панелдердин ортосуна 50 мм жоондугу менен көбүк блокторун коюшат, панелдердин жээктери боюнча 80 мм жоондугу менен көбүк блокторун орнотуп, алардын транспортировкалоодо мүмкүн болгон соккулардын алдын алышат, блокторду скотч менен бекитип; панелдерди бардык узундугу боюнча аба көкүрөгүндө пленка менен ороп, панелдердин жээктерин «конверт» схемасы боюнча бүктөп, тубурак жерлерин скотч менен жабыштырышат.
Длина, мм	2 000–6 000
Ширина, мм	590
Высота, мм	300–500
Количество в упаковке, шт.	3–5

Упаковка в дерево	Характеристики упаковки
Описание	Аралаш бурчтуктарды колдонуучу жыгач брус менен поддонду чогултушат; көлөмү боюнча көлөмдүү бурчтуктардын аралыгы 1500 мм болушу керек; чогултулган поддонго 25–50 мм жоондугу менен көбүк блокторун жайгаштырышат.
Длина, мм	2 000
Ширина, мм	1 100
Высота, мм	Жерине жараша тандалат

Кошумча сүрөттөмө печать

Сэндвич-панелдерди заводдук таңгактоодо горизонталдуу абалда, тегиз бетке 6 айдан ашык эмес мөөнөттө сактоо сунушталат, жабык түрдөгү кампаларда же чатыр астында. Панелдер түз күн нурунан, жаан-чачындан жана булгануудан корголушу керек.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

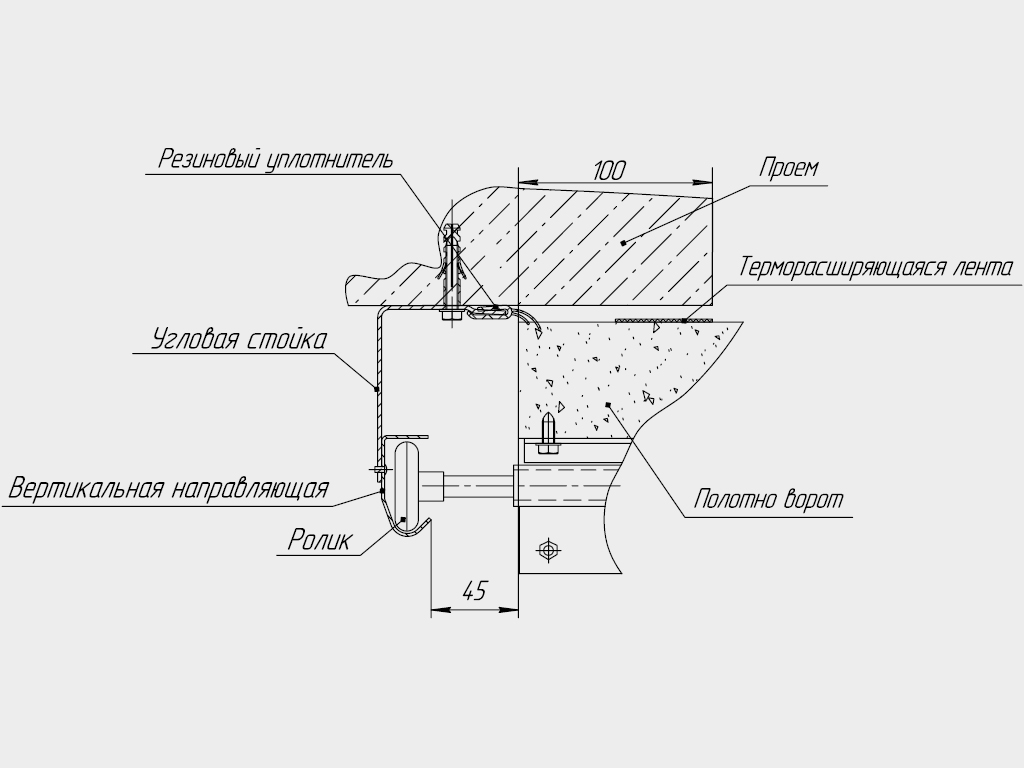

Кошумча орнотуу. Багыттагыч системасы проемдын ички тарабындагы пристенокторго жана притолокага орнотулат, бул бөлмөгө карата.

Ар бир өлчөмдү үч чекиттен (эң четки абалдардан жана борбордон) өлчөө керек.
Н — проемдин бийиктиги (полдон проемдин үстүнө чейинки аралык).
В — проемдин кендиги (солдон оңго чейинки аралык).
h — притолока (проемдин үстүнөн потолокко чейинки аралык).
b1/b2 — сол/оң бокстук аралык (проемдин тиешелүү четинен тоскоолдукту жаратуучу нерсеге чейинки аралык).
D — бөлмөнүн тереңдиги (проемдин четинен гараждын ички дубалына чейинки аралык).
H жана B өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң чоң мааниси алынат, ал эми h, b1, b2 жана D өлчөмдөрүндө — эң кичинекей мааниси кабыл алынат.
Проемдын кендиги боюнча полдун деңгээлинин айырмасы 10 ммден ашпашы керек. Монтаждык деңгээлди (тосмолорду жана притолоканы) сактоо керек. Багыттагыч системасын орнотуу үчүн негиз монолиттүү жана туруктуу болушу керек, эгер андай негиз жок болсо, кошумча чегине коюу же проемды металл буюмдар менен түзүү талап кылынат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

Монтаж жана эксплуатация боюнча колдонмо ISD FP сериясынын секциялык каршы өрт эшиктери

PDF

Паспорт «Секциялык каршы өрт эшиктери ISD FP EI60» 2024

PDF

Паспорт «Секциялык каршы өрт эшиктери ISD FP EI60» 2021

PDF

Паспорт «Секциялык каршы өрт эшиктери жарылу коркунучу бар чөйрөлөрдө иштөө үчүн ISD FP EI60» 2022

PDF

Сертификат № EAЭC RU C-RU.ПБ68.В.02162/24

PDF

Сертификат № EAЭC RU C-RU.ПБ68.В.00334/21

PDF

Сертификат № EAЭC RU C-RU.АЖ58.В.03478/22

PDF

Секциялык каршы өрт эшиктери. Стандарттуу көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Стандарттуу бурчтуу көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку бурчтуу көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку көтөрүү, вал астыңкы

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку бурчтуу көтөрүү, вал астыңкы

PDF

DWG

Секциялык каршы өрт эшиктери. Тик көтөрүү, вал астыңкы

PDF

DWG

Кепилдик милдеттенмелери печать

Датчик сатып алуучуга DoorHan концернинин чыгарган секциялык каршы өрт эшиктеринин иштөө кепилдигин 1 жылга сунуштайт, сатып алуучу аларды алган күндөн тартып. ЭСКЕРТҮҮ! Эгерде эксплуатация эрежелери жана тейлөө кызматтарынын регламенти бузулса, эшиктерге берилген кепилдик күчүнө кирбейт.

Дизайн

Сэндвич панелдеринин бетинин түрү

Стукко

Түстөр

RAL 9002 (ак, стандарттуу)

RAL 8014 (күрөң)

RAL 9003 (ак)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бургундия)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL 3000 (кызыл)

RAL 7016 (антрацит)

RAL картасына ылайык стандарттуу эмес түс (кошумча)

Комплектация

Негизги конфигурация

Спиралдык пружинанын үзүлүшүнөн коргоочу механизм авариялык кырдаалдарда валды токтотот.

Жабдуулардын жана документациянын топтому бар куту.

Кошумча жабдуулар

Сырткы эки каналдуу кабылдагыч 433 МГц (DHRE-2).

Фотоэлементтер PHOTOCELL-N.

Сигналдык лампа интеграцияланган антенна менен LAMP.

4-каналдуу пульт 433 МГц (TRANSMITTER 4).

Башкаруу үчүн ачкыч-кнопка.

Мобилдик телефон менен башкаруу модулу.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

2 000–6 000 *

Ачылуу туурасы, мм

2 000–6 000 *

Линтель, мм

650дөн баштап

Дубалдар, мм

300дөн баштап

Бөлмөнүн тереңдиги, мм

Ачылышынын бийиктиги + 700

* 5 000 мм ден кенен жана бийиктик боюнча дарбазаларды алдын ала конструктор менен макулдашуу керек.

Дизайн

Дарбазанын матасына үчүн багыттагыч
Торсиондук механизм
Вал
Жогорку профиль
Бокстук таяныч ролиги менен
Чектелүү багытта турган бурчтук туруктуу
Горизонталдык багыттагычтарды потолокко бекитүү үчүн кронштейн
Амортизатор
Ички туруктуу кронштейн
Сымдын үзүлүшүнөн коргоо жана барабан
Жогорку герметик
Шарнир
Сэндвич-панелдерден жасалган дарбазанын мата
Бокстук капак
Сымдын үзүлүшүнөн коргоо үчүн кронштейн жана механизминин
Төмөнкү профиль
Төмөнкү герметик
Орнотулган калитка
Өрттөн коргоочу люк

Стандарттуу дизайн чечимдери

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
B, мм тешиктин туурасы	B
L, мм бычактын туурасы	B + 200

Стандарттык көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h ≥ 650
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 425
Аb, мм Валдын жана барабан огунун бийиктиги	А + 166
A1, мм Вертикалдык багыттоочунун бийиктиги	A - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	A - 110
E, мм Горизонталдык багыттагычтардын узундугу	H + 479
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	E/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына байланыштуу
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450

Стандарттык тик бурчтуу көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h > 650
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 445
A3, мм Дарбазанын жумушчу аянтын чектеген өлчөм (жетектегичсиз же валдагы жетектегич менен)	α° бурчунан көз каранды
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	A3/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	300
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5° менен бөлүнөт)
Q, мм Валдагы айдоо аянты	450

Жогорку көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h ≥ 750
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Кеңири өлчөм катары h - 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	A - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	A - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470…900
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	E/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына байланыштуу
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450

Тик бурчтуу жогорку көтөрүү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	700
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15…749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330…580
A3, мм Дарбазанын жумушчу аянтын чектеген өлчөм (жетектегичсиз же валдагы жетектегич менен)	α° бурчунан көз каранды
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	A3/2
Db, мм Буралма механизминин жумушчу аянты	Проемдын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	300
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5° менен бөлүнөт)
Q, мм Валдагы айдоо аянты	450

Жогорку көтөрүү, вал төмөндөн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h ≥ 1 650
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	1 330 ≤ HL ≤ h - 150
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400…600 + 280 (трубада орнотуу); H + 1 203 (октагоналдык вал)
A1, мм Вертикалдык багыттоочунун бийиктиги	A-580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	A-53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470…900
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	E/2
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450

Жогорку тик бурчтуу көтөрүү, вал төмөндөн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	h > 1 750 — эски система; h > 2 440 — жаңы система
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	HL ≥ 1 330 — эски система; HL ≥ 2 020 — жаңы система
А, мм бурчтук мамычасынын бийиктиги	H + HL + 235
Аb, мм Валдын жана барабан огунун бийиктиги	H + 680 — эски система; H + 1 370 — жаңы система
A3, мм Дарбазанын жумушчу аянтын чектеген өлчөм (жетектегичсиз же валдагы жетектегич менен)	H + 800...1 000
B1, мм Багыттоочулардын шыпка бекитилүүчү аралык чекитинин координатасы	A3/2
S, мм Минималдуу каптал мейкиндиги	300
Q, мм Валдагы айдоо аянты	450
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5° менен бөлүнөт)

Тик көтөрүү, вал төмөндөн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 200
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400…600 + 280 (трубага орнотуу); H + 1 203 (октагоналдык вал)
S, мм Минималдуу каптал мейкиндиги	500 min
Q, мм Валдагы айдоо аянты	≥ 650

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Предел огнестойкости, мин	60тан кем эмес
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,4–0,8ден кем эмес
Ресурс, циклов	20 000
Панелдин салмагы, кг/м²	22
Усилие ручного открывания и закрывания, Н, не более	300дөн ашык эмес

Продукциянын иштөө шарттары

5. Дарбаза иштеп жаткан учурда проемда бөтөн нерселердин болбошун камсыздаңыз.

8. Дарбазанын кыймылдуу бөлүктөрүн бузула албай калуудан алдын алуу үчүн убагында тазалап туруңуз.

12. Автоматтык дарбазаларды башкаруу түзмөктөрүнө (кнопкалар, пульттар) балдарды жакындатпаңыз.

13. Дарбазаны соккулардан сактап, анын ачык жана жабык болуусуна тоскоол болбоңуз.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Дарбазанын жетектик түзмөктөрүнүн таңгактоосу 2 катмар картондон түзүлөт, анда картон барактарынын ортосунда 100 мм кем эмес ашкыч менен ороо жасалган; картон таңгактоо үстүнөн 2 катмар стретч-пленка менен капталып, компаниянын логотиби бар скотч менен бекитилген.
Состав	Беш катмарлуу картон, стретч-пленка, логотиби бар скотч
Длина, мм	2 000–6 000

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Дарбазалардын панелдери бириктирилет, ошондо панелдердин ортосуна 50 мм жоондугу менен көбүк блокторун коюшат, панелдердин жээктери боюнча 80 мм жоондугу менен көбүк блокторун орнотуп, алардын транспортировкалоодо мүмкүн болгон соккулардын алдын алышат, блокторду скотч менен бекитип; панелдерди бардык узундугу боюнча аба көкүрөгүндө пленка менен ороп, панелдердин жээктерин «конверт» схемасы боюнча бүктөп, тубурак жерлерин скотч менен жабыштырышат.
Длина, мм	2 000–6 000
Ширина, мм	590
Высота, мм	300–500
Количество в упаковке, шт.	3–5

Упаковка в дерево	Характеристики упаковки
Описание	Аралаш бурчтуктарды колдонуучу жыгач брус менен поддонду чогултушат; көлөмү боюнча көлөмдүү бурчтуктардын аралыгы 1500 мм болушу керек; чогултулган поддонго 25–50 мм жоондугу менен көбүк блокторун жайгаштырышат.
Длина, мм	2 000
Ширина, мм	1 100
Высота, мм	Жерине жараша тандалат

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Ар бир өлчөмдү үч чекиттен (эң четки абалдардан жана борбордон) өлчөө керек.
Н — проемдин бийиктиги (полдон проемдин үстүнө чейинки аралык).
В — проемдин кендиги (солдон оңго чейинки аралык).
h — притолока (проемдин үстүнөн потолокко чейинки аралык).
b1/b2 — сол/оң бокстук аралык (проемдин тиешелүү четинен тоскоолдукту жаратуучу нерсеге чейинки аралык).
D — бөлмөнүн тереңдиги (проемдин четинен гараждын ички дубалына чейинки аралык).
H жана B өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң чоң мааниси алынат, ал эми h, b1, b2 жана D өлчөмдөрүндө — эң кичинекей мааниси кабыл алынат.
Проемдын кендиги боюнча полдун деңгээлинин айырмасы 10 ммден ашпашы керек. Монтаждык деңгээлди (тосмолорду жана притолоканы) сактоо керек. Багыттагыч системасын орнотуу үчүн негиз монолиттүү жана туруктуу болушу керек, эгер андай негиз жок болсо, кошумча чегине коюу же проемды металл буюмдар менен түзүү талап кылынат.

Кепилдик милдеттенмелери

Документация

Нускамалар

Монтаж жана эксплуатация боюнча колдонмо ISD FP сериясынын секциялык каршы өрт эшиктери

PDF

Паспорттор жана сертификаттар

Паспорт «Секциялык каршы өрт эшиктери ISD FP EI60» 2024

PDF

Паспорт «Секциялык каршы өрт эшиктери ISD FP EI60» 2021

PDF

Паспорт «Секциялык каршы өрт эшиктери жарылу коркунучу бар чөйрөлөрдө иштөө үчүн ISD FP EI60» 2022

PDF

Сертификат № EAЭC RU C-RU.ПБ68.В.02162/24

PDF

Сертификат № EAЭC RU C-RU.ПБ68.В.00334/21

PDF

Сертификат № EAЭC RU C-RU.АЖ58.В.03478/22

PDF

Чиймелер

Секциялык каршы өрт эшиктери. Стандарттуу көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Стандарттуу бурчтуу көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку бурчтуу көтөрүү

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку көтөрүү, вал астыңкы

PDF

DWG

Секциялык каршы өрт эшиктери. Жогорку бурчтуу көтөрүү, вал астыңкы

PDF

DWG

Секциялык каршы өрт эшиктери. Тик көтөрүү, вал астыңкы

PDF

DWG

Буйрутма бериңиз

Кайра чалуу

Секциялык өрттөн коргоочу дарбазалар EI60 отко чыдамдуулук чеги менен
