DoorHan автоматтык жылма эшиктери — сапаттуу эшиктерди жакшы баада сатып алуу

Автоматтык сүрүлүүчү эшик адам көп жүргөн соода-ойнотмо жана бизнес борборлору, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана турак-жай имараттары сыяктуу ар кандай коммерциялык объекттердин кире бериш топторунун ачылышына орнотуу үчүн арналган. Бир канаттуу эшик конструкциялары ачылышта бир же эки пристеноктун жоктугу көйгөйүн чечүүгө мүмкүндүк берет.

Зона применения:

Медициналык мекемелер

Оорукана жана поликлиникалардын кире бериш топтору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.

Соода объекттери

Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үй дүкөндөрү жана бутиктер, дарыканалар, салондор жана банктар бөлүмдөрү.

Мейманканалар жана ресторандар

Мейманканалардын кире бериш топтору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик залдар.

Транспорттук түйүндөр

Аэропорттор, темир жол вокзалдары, автостанциялар, терминалдарга жана күтүлүүчү залдарга кире бериш, эвакуациялык чыгуулар жана перронго чыгуу жолдору.

Өндүрүштүк жана техникалык имараттар

Өндүрүштүк таза зоналар, жүктөө/тушүрүү аймактары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, кирүүчү бөлмөлөр.

монтаж менен заказ берүү

Артыкчылыктар

Функционалдуулук

Өнүмдү алты режимде пайдаланууга мүмкүнчүлүк адамдардын өтүүсүн уюштурууда ар кандай тапшырманы чечүүгө мүмкүндүк берет.

Канаттын толтуруусу түрдүүлүгү

Канатты 8 же 9 мм коопсуз айнек же 24 мм айнек пакет менен толтурууга мүмкүнчүлүк бар.

Жөнөкөй чогултуу

Уникалдуу «сухар» бириктирүүсү канаттарды чогултуу жана өнүмдү монтаждоо убактысын кыйла кыскартат, ошондой эле жарык өткөрүмдүүлүктү арттырат.

Конструкциялар жана продукция класстарынын түрдүүлүгү

Бул артыкчылык каалаган ачылышка оптималдуу конструкцияны тандаууга мүмкүнчүлүк берет: притолока жана пристеноктор жок болсо, пристеноктордун туурасы чектелген болсо же башка чыгуу жолдору жок болсо.

Жакшы баа

Металлдын колдонулушун азайтуу жана профиль системасын оптималдаштыруу аркасында өнүмдүн баасы жагымдуу болуп саналат.

Функционалдуулук

Канаттын толтуруусу түрдүүлүгү

Канатты 8 же 9 мм коопсуз айнек же 24 мм айнек пакет менен толтурууга мүмкүнчүлүк бар.

Жөнөкөй чогултуу

Конструкциялар жана продукция класстарынын түрдүүлүгү

Жакшы баа

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

Канаттардын эки беттик боёосу бар. Толтурууну 8, 9 же 24 мм калыңдыктагы каалаган түрдө жасоо мүмкүнчүлүгү

RAL 9016 (ак)

RAL 9006 (жумшак металл)

RAL 7004 (күрөң)

RAL 1014 (беж)

RAL 2004 (кызгылт сары)

RAL 3020 (кызыл)

RAL 3005 (бордо)

RAL 6018 (ачык жашыл)

RAL 6005 (жашыл)

RAL 7016 (антрацит)

RAL 5005 (көк)

RAL 8017 (күрөң-кызыл)

RAL 9005 (кара)

RAL 8014 (күрөң)

Комплектация

Базовая комплектация

Дополнительная комплектация

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Режимдерди дисплей аркылуу которуу (арт. AD-08SP)

Кыймылдаткыч датчик (арт. AD-06, 1 даана)

Комбинацияланган кыймыл жана коопсуздук датчиги (арт. AD-34, 1 даана)

Тартуучу ролик (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP кыймылдаткычында

* AD-SP-TELESCOPE кыймылдаткычындагы тышкы канаттар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE кыймылдаткычындагы ички канаттар үчүн кареткалар комплекти (4 даана)

Корпустун каптал жабуулар комплекти (арт. AD-16SP, 2 даана) AD-SP үчүн / AD-16SPTel, 2 даана AD-SP-TELESCOPE үчүн

Желдеткич ремни (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP кыймылдаткычында

* AD-SP-TELESCOPE кыймылдаткычында стопорлор комплекти (2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Төмөнкү полго багыттоочу (арт. TPP-001-32D, 2 даана)

Коробка менен капкагы (арт. AHDS35 2009, 2011, 2012) AD-SP үчүн / AHDS35 2019-2023 AD-SP-TELESCOPE үчүн

Уплотнитель менен рельс (арт. AHDS35 2010 c AD-29) AD-SP үчүн / AHDS35 2023 c AD-29TEL, 2 даана AD-SP-TELESCOPE үчүн

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Вертикалдык канат профили, учунда 30 × 35 мм кесилген (арт. AHDS35 0106.FREZ)

Горизонталдык канат профили 64 × 35 мм (арт. AHDS35 0108)

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект)

AD-07SP — электромеханикалык кулпу AD-SP кыймылдаткычына, уруксаты жок кирүүгө туруктуу коргоону камсыз кылат / AD-07SPTEL арт. AD-SP-TELESCOPE үчүн.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Ач), эшиктин тышкы электр энергиясы жок учурда 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-30 — зымсыз (сымагай) баскыч PUSH. Кыймылдаткыч датчиктин ордуна эшикти кол менен башкаруу үчүн колдонулат (баскычка басуу менен ачылат).

AD-31 — байланышсыз инфракызыл баскыч. Кыймылдаткыч датчиктин ордуна кол менен, контактсыз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен режимдерди которуу (5 режим). Дисплей менен режим которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — кыймыл жана коопсуздук датчиги. Бир корпусунда микротолкундуу радар кыймыл датчиги жана проемдогу инфракызыл коопсуздук шторкасы биригет.

AD-09 — фотоэлементтер комплекти, эшик проеминдеги коопсуздукту камсыз кылат.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 200–4 000

Ширина проема для одностворчатых дверей, мм

1 052–2 500

Притолока, мм

Талап кылынбайт

Канаттын вертикалдык профили
Канаттын горизонталдык профили
Штапик
Толтуруусу 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
Ички уплотнитель
Сырттагы уплотнитель
Орто уплотнитель

Бир канаттуу эшик (солго ачылуучу).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 500 чейин
H, мм Высота проема	3 000 чейин

Эки канаттуу эшик.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3 000 чейин
H, мм Высота проема	3 000 чейин

Бир канаттуу эшик, бир жылбаган канат менен (солго ачылуучу).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5 000 чейин
H, мм Высота проема	3 000 чейин

Эки канаттуу эшик, эки жылбаган канат менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6 000 чейин
H, мм Высота проема	3 000 чейин

Бир канаттуу эшик, бир жылбаган канат жана фрамуга менен (оңго ачылуучу)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 184–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	700–3 000
K, мм Высота прохода	1 800–3 000

Эки канаттуу эшик, эки жылбаган канат жана фрамуга менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 806–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	1 000–3 000
K, мм Высота прохода	1 800–3 000

Эки канаттуу эшик, эки бүт айнек канат менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000ге чейин
H, мм Высота проема	3000ге чейин

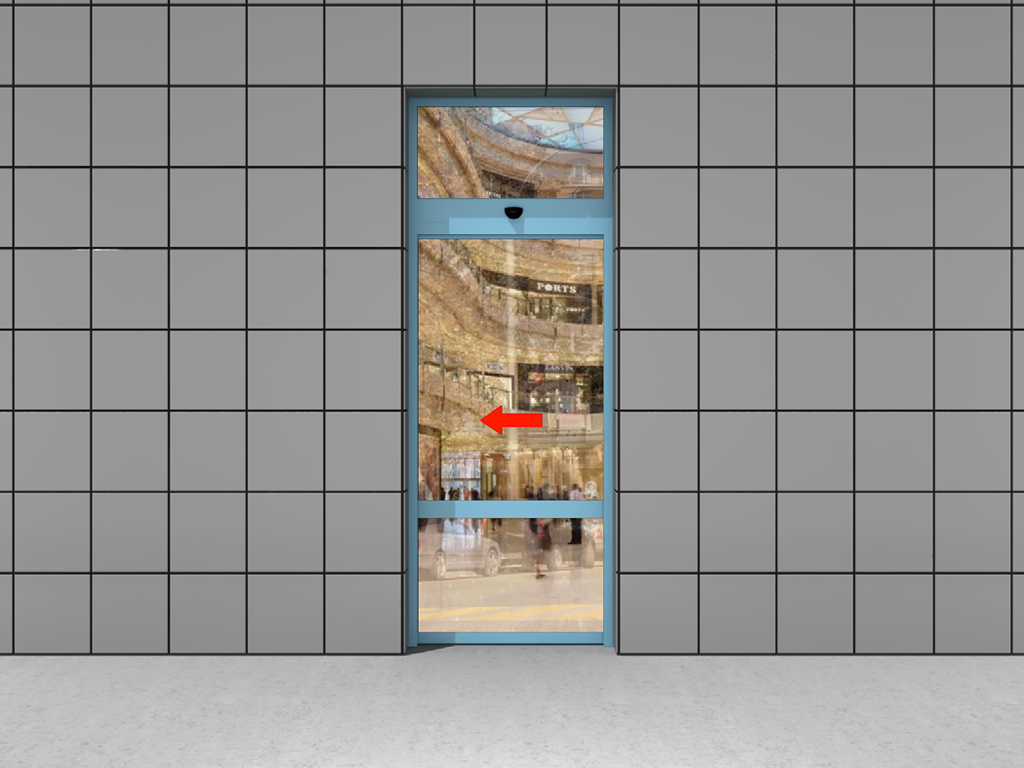

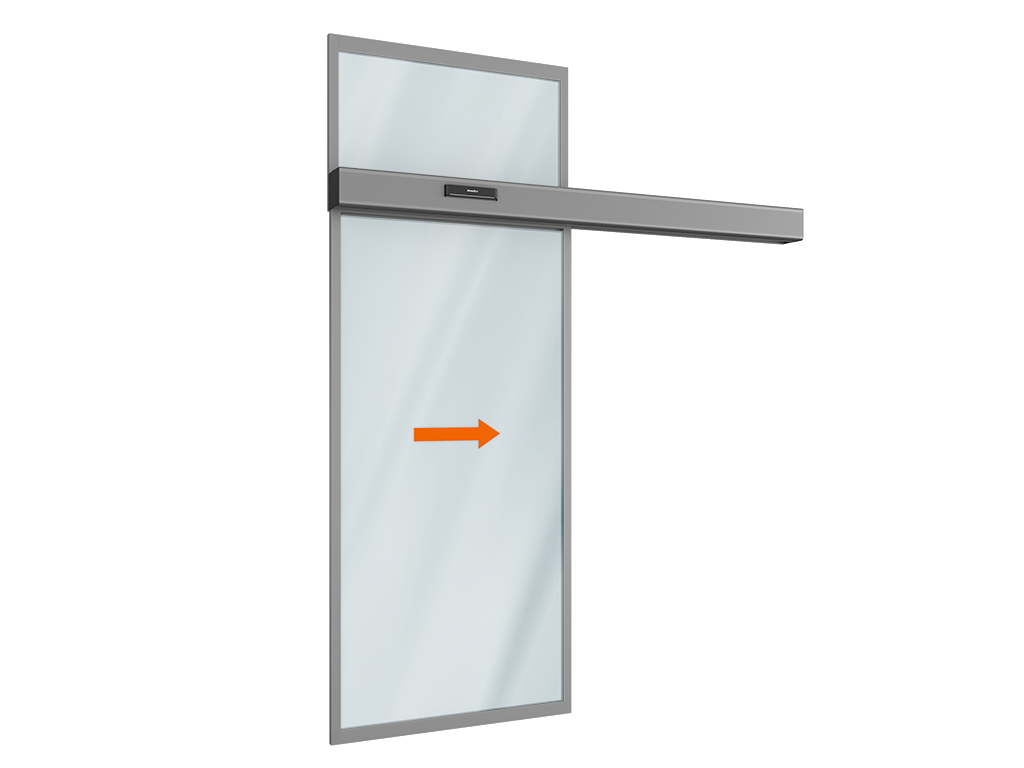

Бир канаттуу эшик фрамуга менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 052–2 500
H, мм Высота проема	2 200–4 000

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 же 24	Жеңилдетилген жабуучу табак
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Бир табактуу эшик / Эки табактуу эшик
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Интенсивдүү өткөөл үчүн, күнү-түнү үзгүлтүксүз колдонууга ылайыктуу

1. Электр кыймылдаткычтуу эшик коробун имараттын сыртынан, көчө жагынан орнотууга катуу тыюу салынат.

2. Эшиктин жабуучу жана ачылуучу табактарын кол менен жөнөтүү авариялык учурда (электр энергиясы жок учурда) же жөндөө иштеринде гана жүргүзүлөт.

3. Эшиктин табактарын кол менен ачканда жана жапканда күч колдонбоңуз. Табактарды кескин түрдө түртүүгө тыюу салынат.

4. Балдар жана жаныбарлар эшиктин табактарынын ачылуучу/жабылуучу зонасында узак убакыт турушуна жол бербеңиз.

5. Блоктолгон эшиктерди кол менен күч менен ачууга, манжаларды же башка предметтерди кыймылдуу табак менен пол ортосундагы боштукка салып көрүүгө катуу тыюу салынат — бул жаракатка алып келиши мүмкүн.

6. Табактарды өтүү учурунда уруп-токмоктоого же ачылышына/жабылышына тоскоол болууга жол берилбейт. Табактардын кыймыл зонасында чуркап же туруп турууга тыюу салынат.

7. Табактардын кыймылы учурунда жолунда эч кандай четтен келген предметтер жана таштандылар болбошу керек: алардын болушу табактардын ийри болуп калышына, жабылып калуусуна жана автоматика бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочторду жана каретка роликтерин кирдетпеңиз, анткени бул табактардын жумшак кыймылын бузуп, жабылышын токтотуп, электр кыймылдаткычынын иштен чыгышына себеп болушу мүмкүн.

9. Автоматтык эшиктин табактары проем боюнча багыттоочу рельс менен ачылып-жабылуу циклинде жумшак жылышы керек, табактар толугу менен ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз жасалышы керек.

10. Эшикти фотоэлементтер же инфракызыл шторка түрүндөгү коопсуздук элементтери орнотулбаган учурда колдонууга катуу тыюу салынат.

Упаковка в картон	Характеристики упаковки
	Ағаш поддондун түбүнө пенопласт блоктору коюлган. Профилдер гофр картон менен оралган жана ПП лентасы менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгак — бул көпүрчүктүү пленкага ороо кылынган профилдер, логотипи бар скотч менен бекитилген. Бир таңгактагы профилдердин массасы 35 кгдан ашпайт.

Упаковка на палету	Характеристики упаковки
	Көпүрчүктүү пленкага оролгон профилдердин пачкалары пенопласттан жасалган палетке коюлуп, скотч менен бекитилет

Кошумча сүрөттөмө печать

Сырдалуучу эшиктерди жекече орнотууга да, имараттын фасадына же кире бериш тобуна интеграциялоого да болот.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Автоматтык эшиктин корпусун ачылышка монтаждоо

елескоптук эшиктин корпусун ачылышка монтаждоо

Ачылыштын параметрлери: Н — ачылыштын бийиктиги (тазаланган полдон ачылыштын үстүнө чейинки аралык) В — ачылыштын туурасы (сол четинен оң чегине чейинки аралык) h — притолоканын бийиктиги (ачылыштын үстүнөн чатырга чейинки аралык) Притолока жана ачылыштын туурасы менен бийиктиги минимум эки жерде өлчөнөт. Натыйжалуу өлчөм катары ар дайым эң кичине өлчөм кабыл алынат.
Конструкцияны сапаттуу монтаждоо жана анын келечекте ишенимдүү иштешин камсыз кылуу үчүн ачылышты даярдоо керек. Ачылыштын тазалыгына төмөнкү талаптар бар: Ачылыш төрт бурчтуу формада болушу керек. Чектердин беттери тегиз жана жылмакай болуусу керек, штукатурка кошулмалары жана жаракалар жок. Полдун беттери тегиз, горизонталдуу, чыкпалар жана тешикчелерсиз болушу керек. 1 мге 1 ммге чейинки чегерүү уруксат берилет. Вертикалдык жана горизонталдык беттер тегиз болушу керек, 1 мге 1 ммге чейинки чегерүү менен. Эгер ачылыштар көрсөтүлгөн талаптардан айырмаланса, өлчөмдү алуу жана монтажды баштоодон мурун бул айырмачылыктар жоюлушу керек. Притолока жана жанындагы пристеноктор бир тегиздикте болушу керек. Ачылыштын чектери негизги конструкция, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

«AD-SP кыймылдаткычы бар автоматтык жылма эшик» колдонмо китеби

PDF

«AD-SP-TELESCOPE кыймылдаткычы бар телескопдук эшик» колдонмо китеби

PDF

Автоматтык/телескопдук эшиктердин жеңил створкаларын чогултуу боюнча колдонмо

PDF

«Антипаника» створкалары бар автоматтык эшиктердин створкаларын чогултуу боюнча колдонмо (ачылыш функциясы менен)

PDF

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча колдонмо

PDF

AD-34 айкалышкан кыймылдатуу жана коопсуздук датчигин жөндөө боюнча колдонмо

PDF

Проемди даярдоо жана монтаждоо талаптары

PDF

Паспорт автоматтык раздвижной эшик / AD-SP / AD-SP-TELESCOPE кыймылдаткычы

PDF

Алюминий профильге тийиштүү сертификат

PDF

Автоматтык эшиктердин кыймылдаткычтары үчүн ылайыктык декларациясы

PDF

Негизги жалпак эшиктин профилдери жана комплекттери каталогу (архив)

PDF

DWG

Жеңил жалпак эшиктери бар автоматтык эшиктин профилдери жана комплекттери каталогу

PDF

Лайтстворкалуу телескоптук эшиктин профилдери жана комплекттери каталогу

PDF

«Антипаника» функциясы бар автоматтык эшиктин профилдери жана комплекттери каталогу

PDF

Кепилдик милдеттенмелери печать

Кардарга тутумду комплекттөө боюнча жеткирүү моментинен тартып 2 жылдык кепилдик берилет, эгерде эксплуатация шарттары сакталса.

Жаңы буюмдар

AD-30 зымсыз (түймө) баскычы кол менен эшикти ачуу үчүн колдонулат жана ал таза бөлмөлөрдө (операциялык жана лабораториялык блоктордо), ошондой эле офис жана соода жайларында колдонулат.

AD-34 сенсору — айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл радары жана инфракызыл болуп жатканын аныктоочу шторканы камтыйт. Сенсор AD-SP приводдору бар автоматтык сырма эшиктерге орнотулганда, коопсуздук фотосенсорлорунун ордуна же алар менен бирге иштей алат.
