SLIDING-1300PRO жана SLIDING-2100PRO сериясындагы электромеханикалык жетектер салмагы тиешелүүлүгүнө жараша 1 300 кг жана 2 000 кг чейин болгон тиричилик жана өнөр жай жылма дарбазаларын автоматташтыруу үчүн арналган. Ичине орнотулган PCB-SL башкаруу блогу ар кандай кирүүнү көзөмөлдөө системалары (СКУД) менен шайкештикти камсыздайт, ошондой эле MyDoorHan фирмалык тиркемеси аркылуу иштеген заманбап Wi-Fi модулдарын туташтырууну колдойт. Бул жетектерди суук климаттуу аймактарда пайдаланууда, иштөө температурасынын диапазонун -55°Стен +55°Ске чейин кеңейтүүгө мүмкүндүк берүүчү HEATER жылытуу элементин орнотууну сунуштайбыз.

Зона применения:

Бардык түрдөгү көчө жылма дарбазалары

Каалаган түрдө толтурулган көчө жылма дарбазалары

монтаж менен заказ берүү

Артыкчылыктар

Жөө өтүү функциясы

Жөө өтүү функциясы калитка болбогон учурда колдонуучулар өтүшү үчүн дарбазаны бир метрге ачууга мүмкүндүк берет.

Ичине орнотулган башкаруу блогу

Ичине орнотулган башкаруу блогу көптөгөн кошумча аксессуарларды туташтырууга жана эң көп талап кылынган функцияларды жөндөөгө шарт түзөт.

Дарбазаны кол менен башкаруу

Электр энергиясы жок учурда жетекте орнотулган ички ажыраткыч аркылуу дарбазаны кол менен ачууга болот.

Иштөө ресурсу жогорулатылган

Мотор-редуктор жогорку сапаттагы коюу май менен майланган, бул анын төмөнкү температура шарттарында иштөөсүн камсыздайт.

Жөө өтүү функциясы

Ичине орнотулган башкаруу блогу

Дарбазаны кол менен башкаруу

Электр энергиясы жок учурда жетекте орнотулган ички ажыраткыч аркылуу дарбазаны кол менен ачууга болот.

Иштөө ресурсу жогорулатылган

Дизайн

Таблица

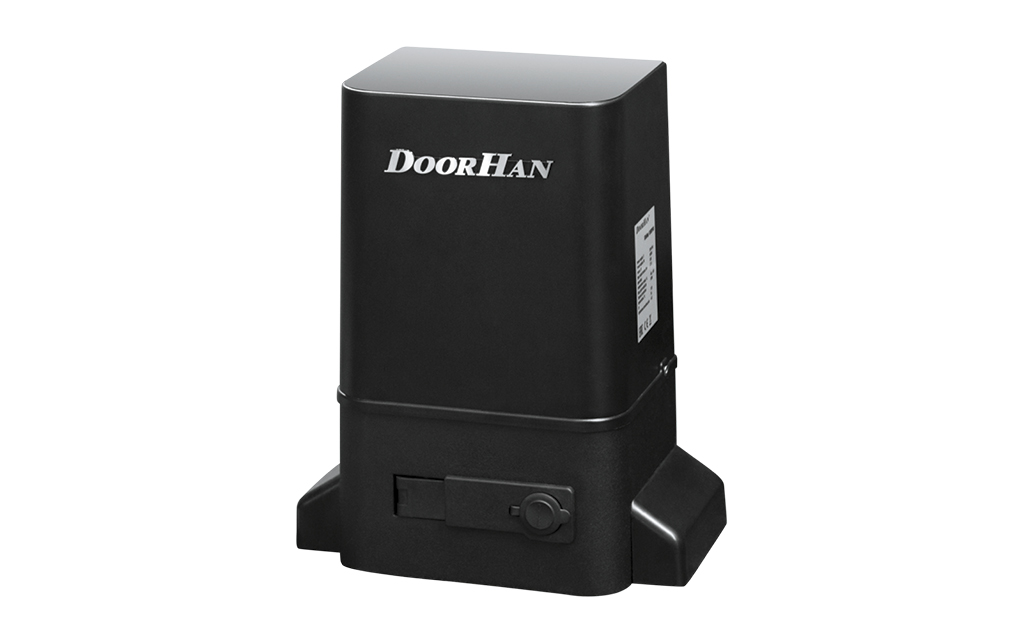

Эргономикалык корпус

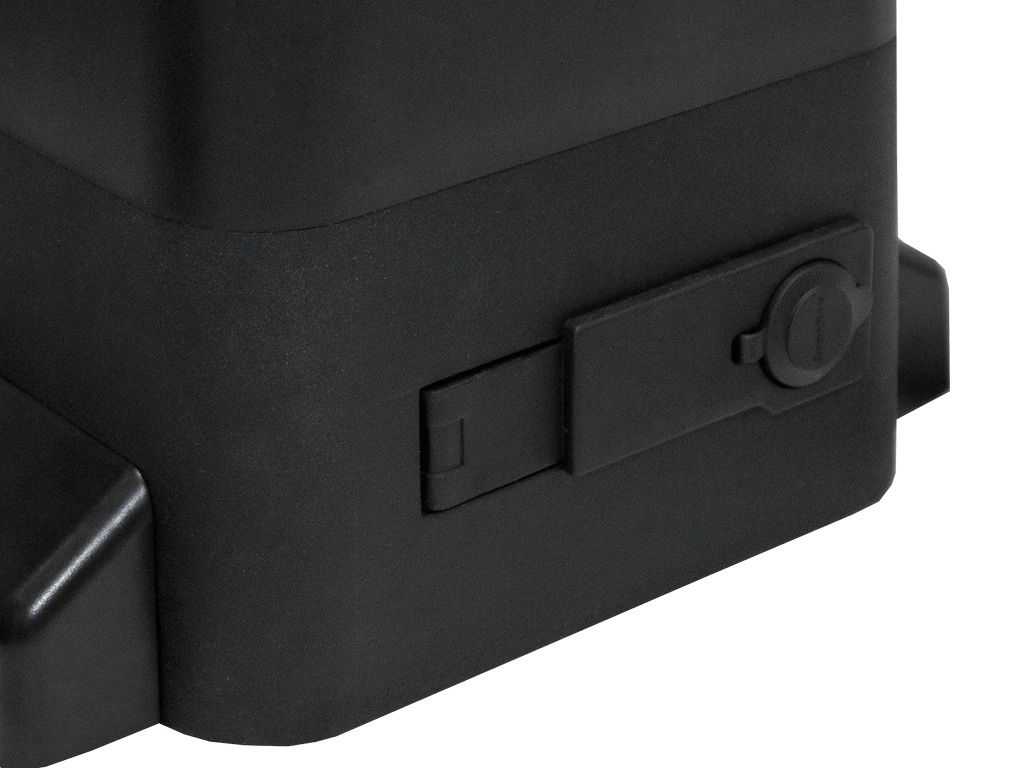

Ажыратуунун атайын механизми

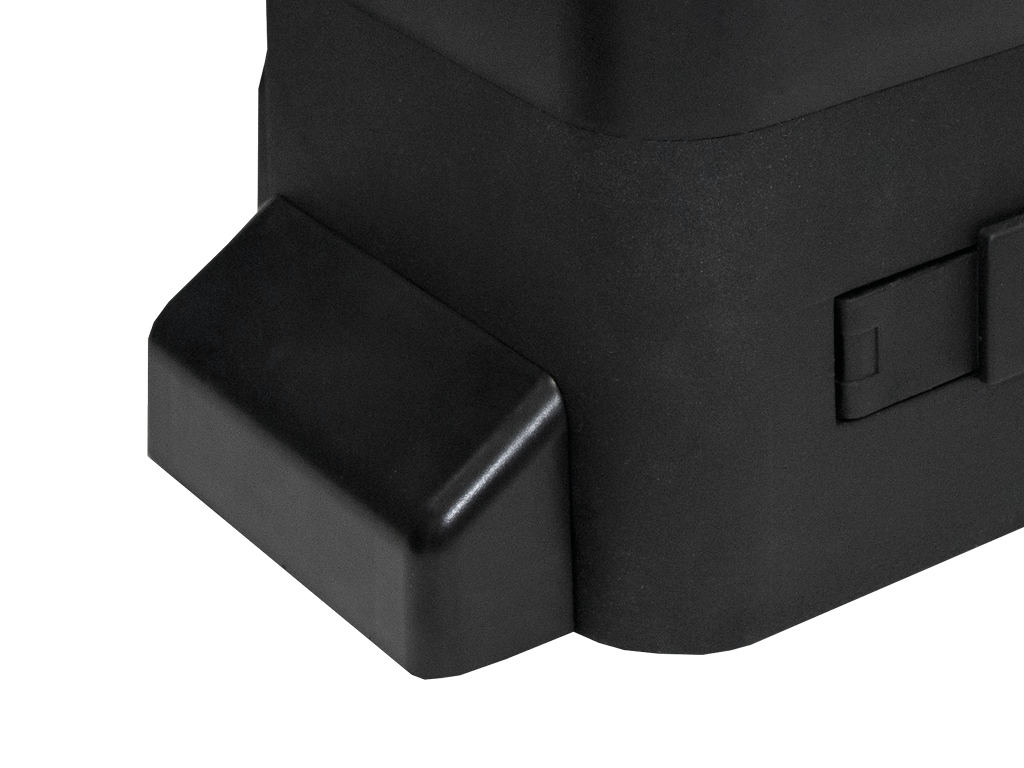

Монтаждук негизге ишенимдүү бекитүү

Комплектация

Базовая комплектация

Дополнительная комплектация

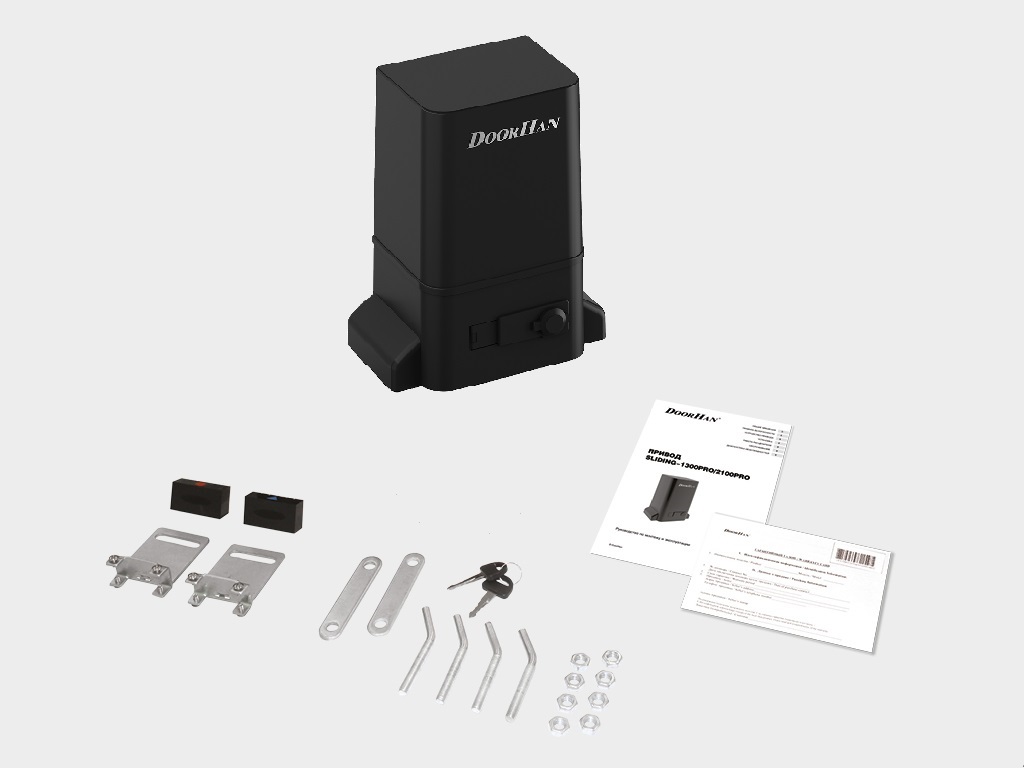

Электржетек, магниттик акыркы өчүргүчтөр, бекитүү элементтери.

TRANSMITTER 2-PRO-BLACK пульту – эки автоматтык түзүлүштү алыстан башкаруу үчүн арналган.

TRANSMITTER 4-PRO-BLACK пульту – төрт автоматтык түзүлүштү алыстан башкаруу үчүн арналган.

TRANSMITTER 4 пульту – төрт автоматтык түзүлүштү алыстан башкаруу үчүн арналган.

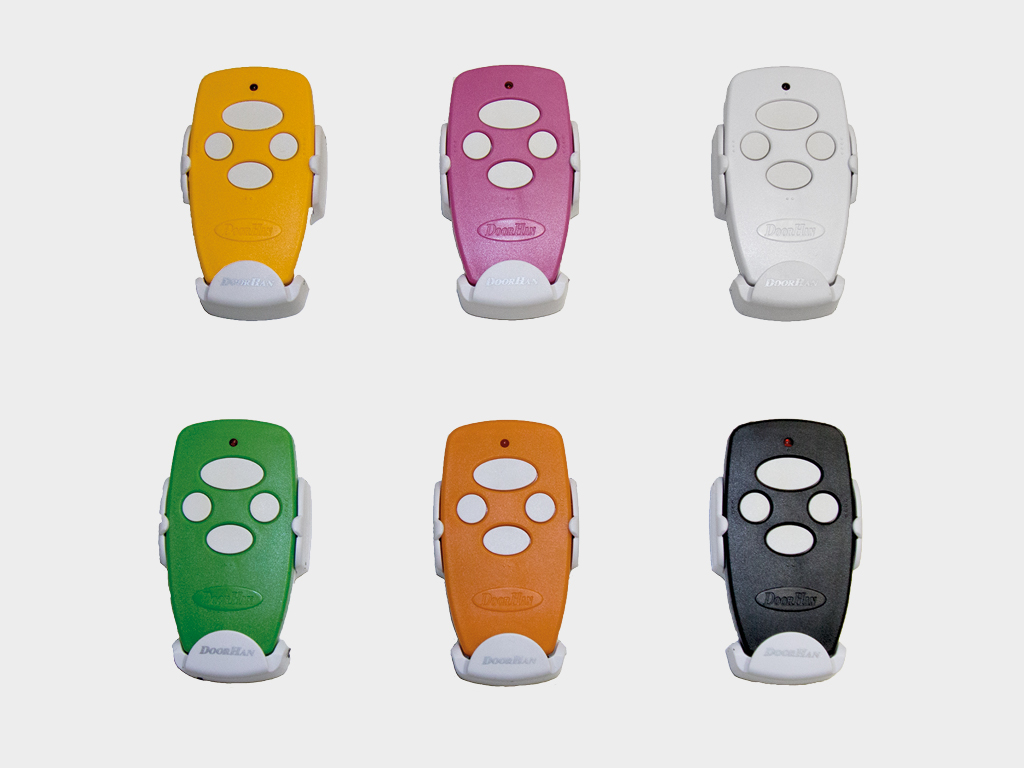

TRANSMITTER 4-COLOR түстүү пульттары – төрт автоматтык түзүлүштү алыстан башкаруу үчүн арналган.

COMMAND-433 зымсыз башкаруу баскычы – эки автоматтык түзүлүштү алыстан башкаруу үчүн арналган. Пультту автоунаанын күн калкалоочусуна же дубалга бекитүүгө ыңгайлуу кронштейн менен жабдылган.

SWITCH кайтарма механизми бар баскычтуу өчүргүч – жетекти башкаруу блогуна башкаруу командасын берүү үчүн.

KEYPAD коддук клавиатурасы – DoorHan ички же тышкы кабылдагычы бар дарбаза электржетегин алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскычы – ачкычты буруу жолу менен автоматтык системанын башкаруу блогуна башкаруу командасын берүү үчүн.

KEYCODE антивандалдык коддук клавиатурасы – автоматтык түзүлүштү башкаруу үчүн колдонулат, ошондой эле тышкы баскыч панели же прокси-карталарды окуу түзүлүшү катары пайдаланылышы мүмкүн.

GSM-модулу – мобилдик телефондон сигнал кабыл алып, электржетекти же шлагбаумду иштетүү үчүн башкаруу командасын берүү үчүн арналган.

DHRE-1 тышкы радиокабылдагычы – DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн.

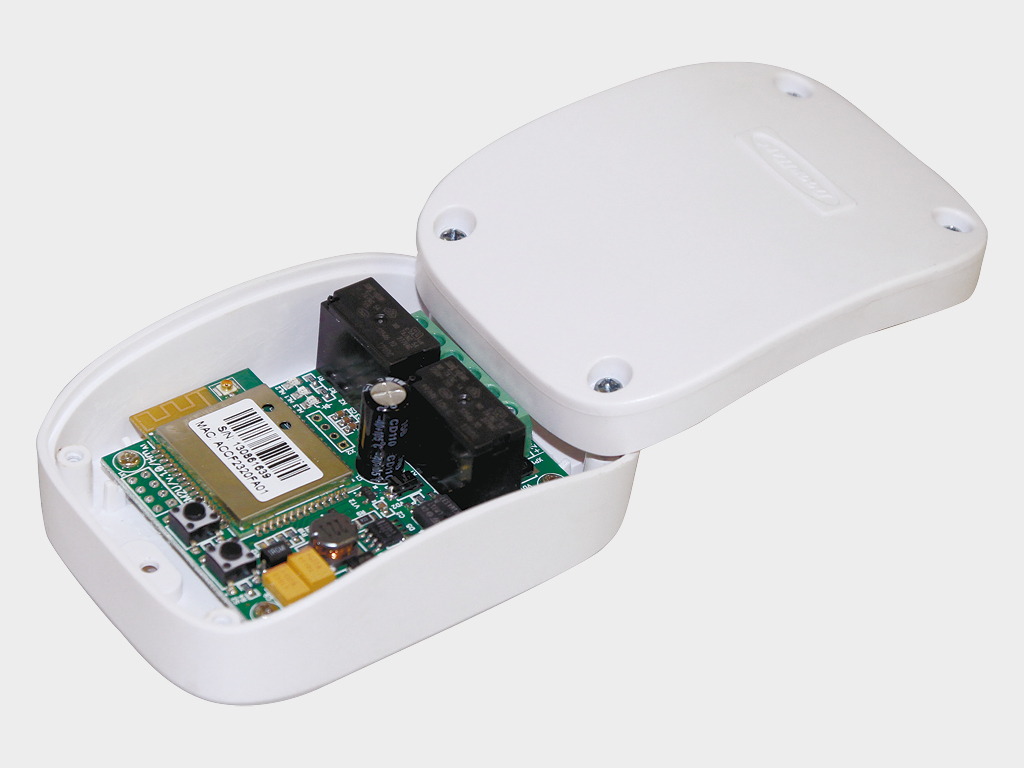

WI-FI модулу – электржетектерди зымсыз башкаруу үчүн (NO башкаруу сигналын берүү).

LAMP-PRO антеннасы бар жарык диоддуу сигналдык лампа – дарбазанын кыймылы жөнүндө кабарлоо үчүн.

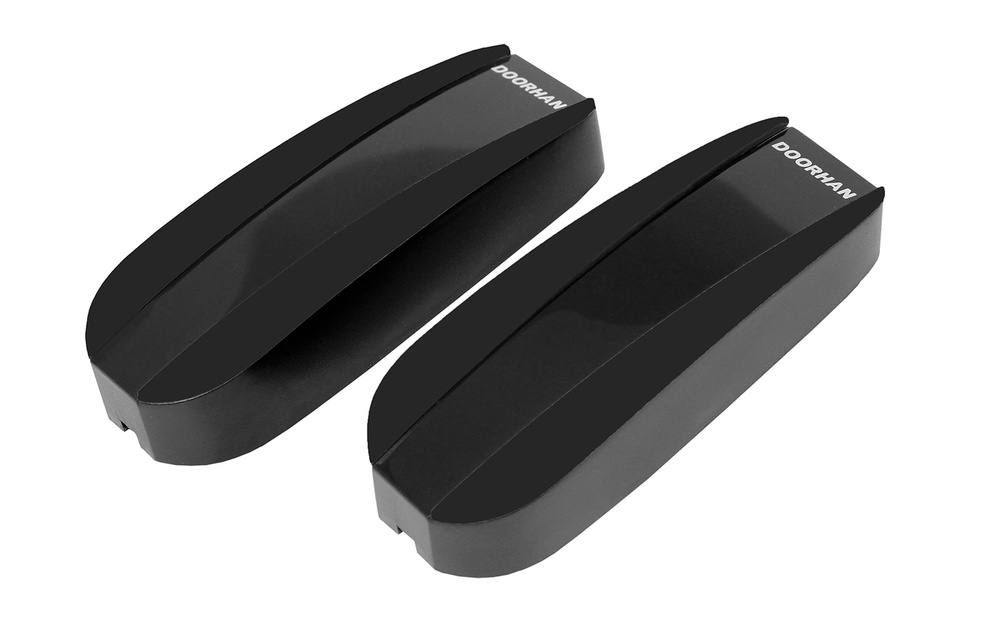

PHOTOCELL-N коопсуздук фотоэлементтери – инфракызыл берүүчү жана кабыл алуучудан турат.

PHOTOCELL-PRO зымсыз коопсуздук фотоэлементтери – асимметриялуу проёмдор үчүн айланма платасы бар, инфракызыл берүүчү жана кабыл алуучудан турат.

SIRENA сиренасы – дарбазанын кыймылы жөнүндө үн аркылуу кабарлоо үчүн.

HEATER жылыткычы – төмөнкү температура шарттарында дарбаза жана шлагбаум электржетектерин жылытуу үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары – 2021-жылдан бери чыгарылган DoorHan автоматикалык түзүлүштөрүнүн бардык түрлөрүн алыстан башкаруу үчүн. Бул пульттар жетектин радиокабылдагычынын эс тутумунда эки уяча ээлейт. Алар аркылуу беш же он беш түзүлүштү бир убакта же өз-өзүнчө башкарууга болот.

Техникалык мүнөздөмөлөр

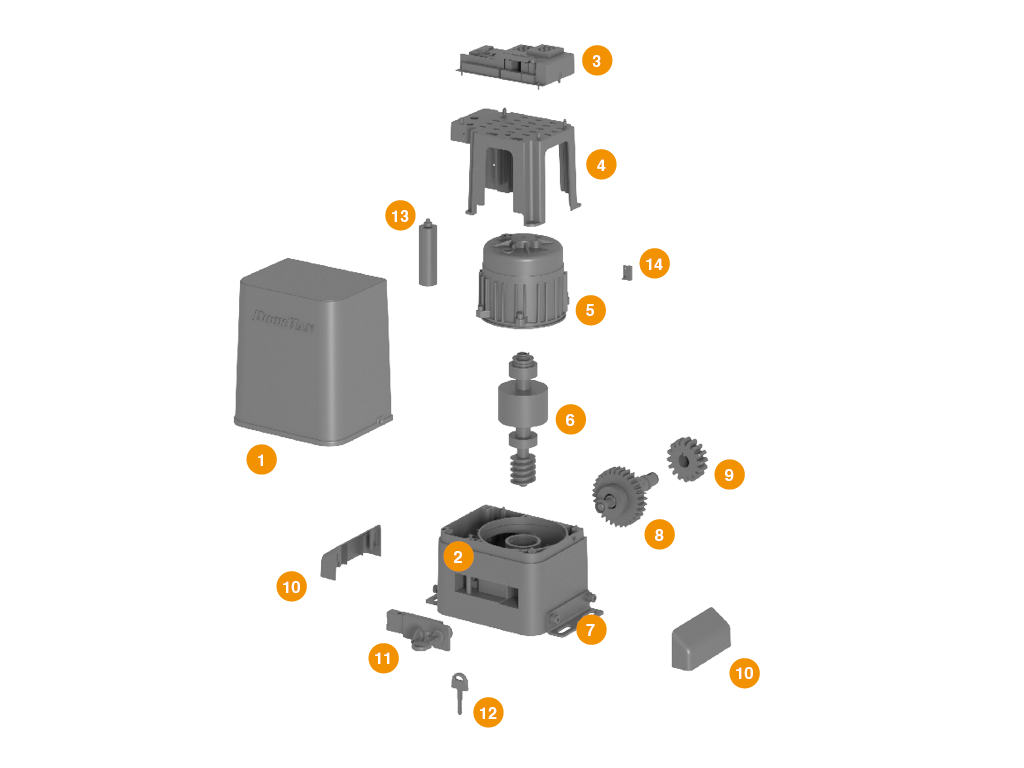

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Корпустун капкагы
Редуктор корпусу
Башкаруу платасы
Статордун коргоо капкагы
Статор
Жетектин ротору
Жетекти бекиткич
Иштөө валы
Тиштүү дөңгөлөк
Бекитүү капкагы
Ажыраткыч рычагы
Ажыраткыч ачкычы
Иштетүүчү конденсатор
Акыркы абалды окугуч

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	1 300/2 100	Модельге жараша
Напряжение питания, В	220–240
Максимальное усилие, Н	900/1 350	Модельге жараша
Мощность, Вт	550/800	Модельге жараша
Диапазон рабочих температур, °С	-20...+55
Максимальный действующий момент, Нм	27,5/43	Модельге жараша
Класс защиты IP	IP54
Интенсивность использования, %	50	Температура t = 20 °С болгондо

Орнотуудан мурда, дарбазанын тең салмакта экенине жана жылмакай иштешине ишениңиз.

Эксплуатация аймагынын климаттык шарттары электроприводдун техникалык мүнөздөмөлөрүнө туура келерин текшериңиз.

Жабдууларды тез күйүүчү заттар же жарылуу коркунучу бар чөйрөлөрдө орнотууга тыюу салынат.

Дарбаза кыймылдаганда, кыймылдуу жана кыймылсыз бөлүктөрдүн ортосуна буюмдар кыпчылып калбай турганына ишениңиз.

Электроприводдун бузулушун алдын алуу үчүн кошумча аксессуарларды DoorHan компаниясынын гана өндүрүшүн колдонуңуз.

Электр кыймылдаткычты ажыратылган абалда калтырбаңыз.

Эгерде электропривод оңдоону же жөндөөнү талап кылса, аны колдонууга тыюу салынат.

Электроприводду иштетүүдөн мурда анын иштөө зонасында бөтөн буюмдардын жок экенин текшериңиз.

Дарбазадан өтүү жана кирүү электропривод өчүрүлгөн учурда гана уруксат берилет.

Электроприводду жана анын комплекттерин балдардын колдонушуна жол берилбейт.

Автоматташтырылган бөлүгүнө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенопласт, картон куту
Длина, мм	325
Ширина, мм	265
Высота, мм	375

Кошумча сүрөттөмө печать

Жөө өтүү функциясы калитка жок учурда колдонуучулар өтүшү үчүн дарбазаны 1 метрге ачууга мүмкүндүк берет.

Курулган башкаруу блогу көп сандагы кошумча аксессуарларды туташтырууга жана эң талап кылынган функцияларды жөндөөгө шарт түзөт.

Электр энергиясы өчкөн учурда дарбазаны кол менен ачууга мүмкүндүк берген расцепитель орнотулган.

Орнотуу

Способы монтажа

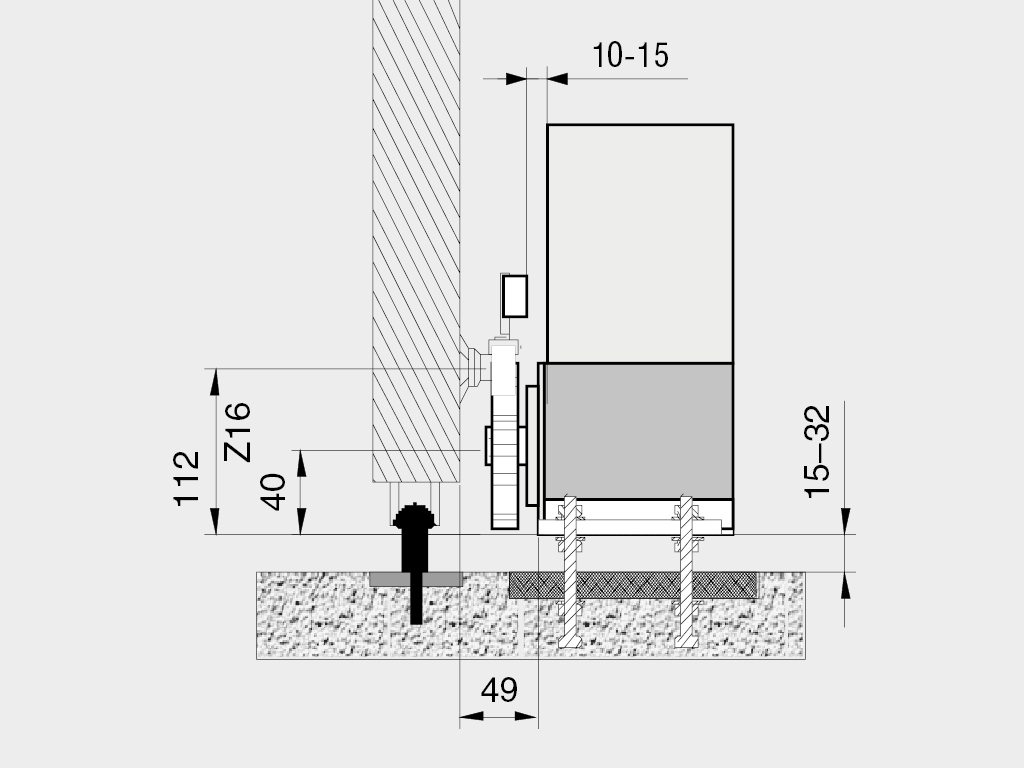

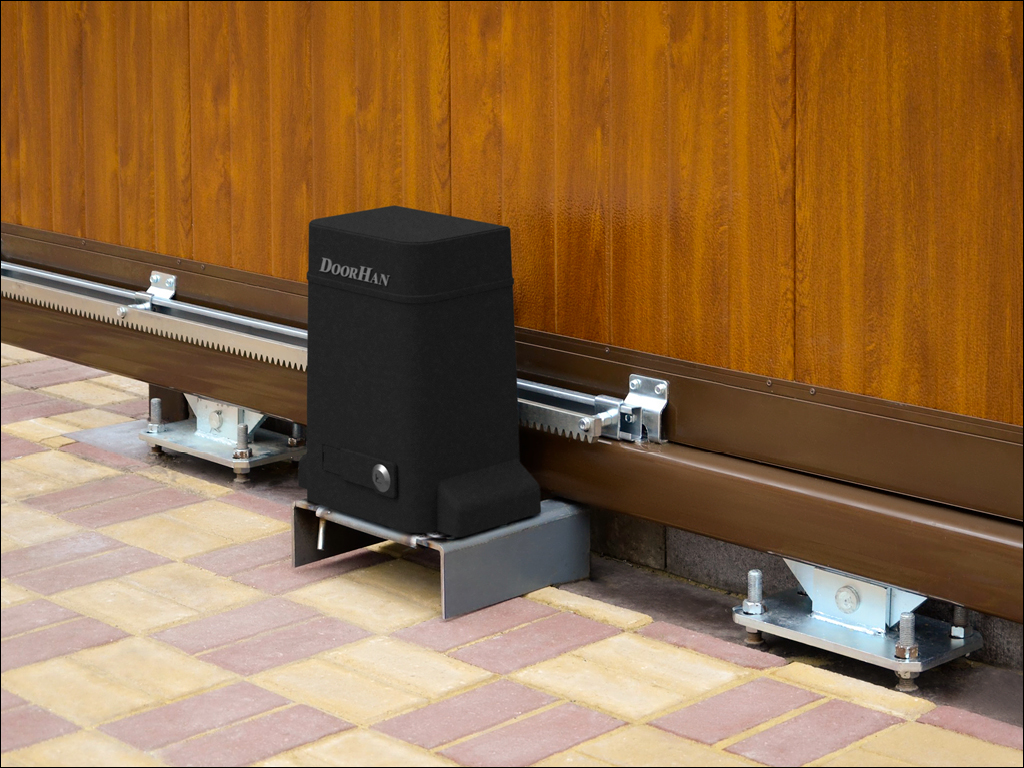

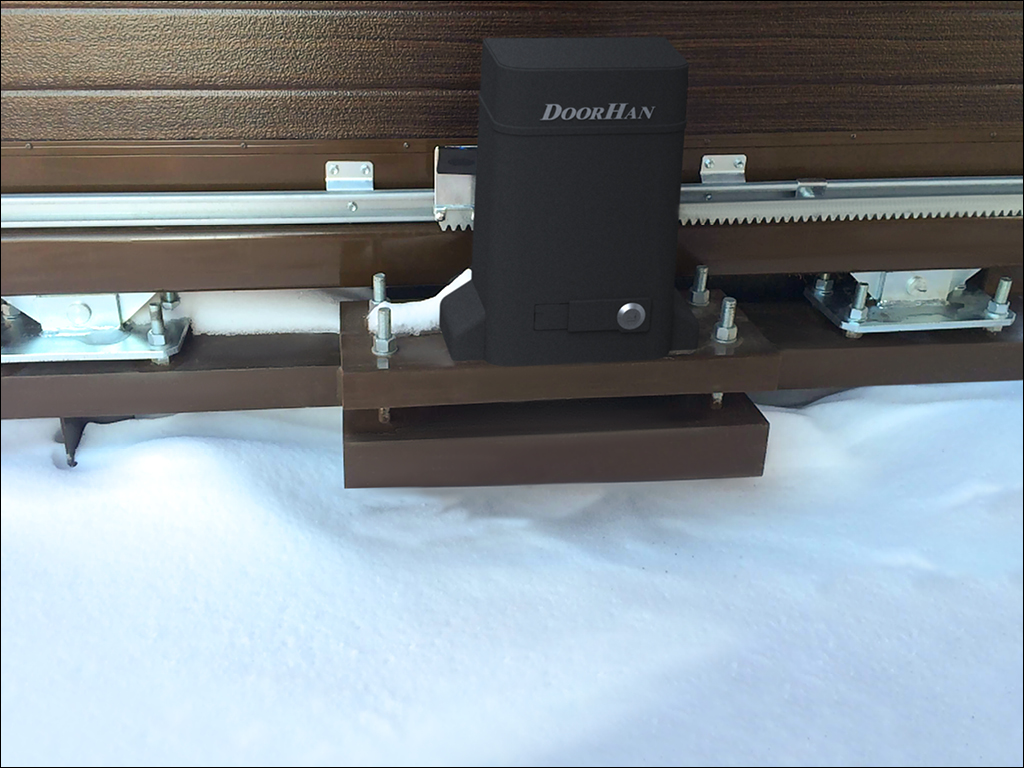

Бетон негизге анкер аркылуу бекитилүүчү монтаждук пластинага орнотулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу жана пайдалануу боюнча нускама

PDF

Автоматтык системаны орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Сертификaт

PDF

Кызмат көрсөтүү китеби

PDF

Габариттик чиймe

PDF

Кепилдик милдеттенмелери печать

Кардарга жетектин иштөө жөндөмдүүлүгүнө сатып алынган күндөн тартып 3 жылдык кепилдик берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.

Жаңы буюмдар

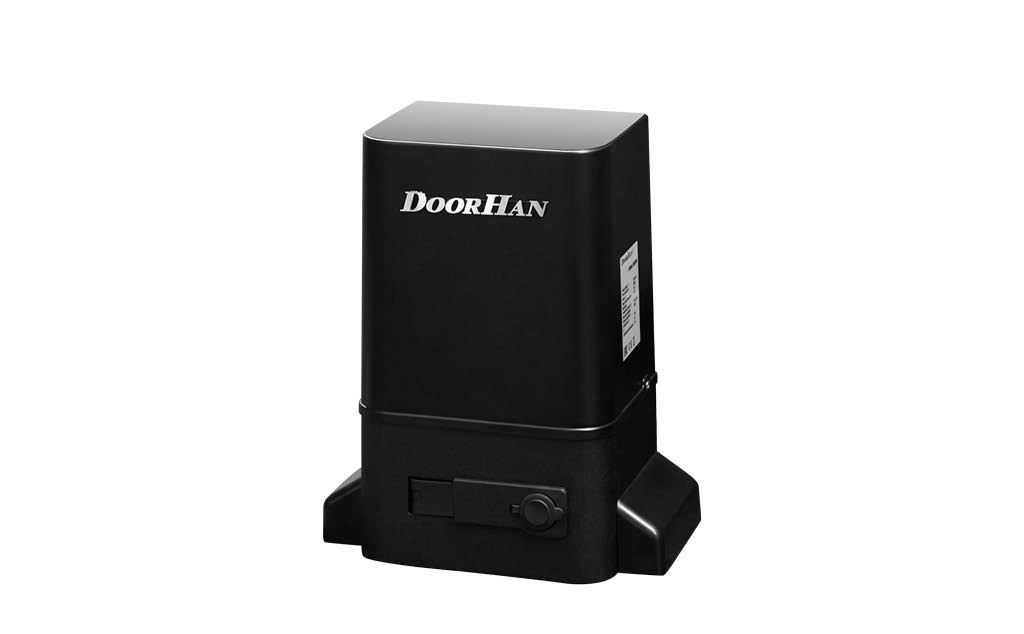

Корпустун жогорку коргоо капкагы өзгөртүлдү. Жаңы сыртка орнотулган капкак башкаруу блоктун нымдан, чаңдан жана тышкы чөйрөнүн таасирлеринен жакшыраак коргойт.

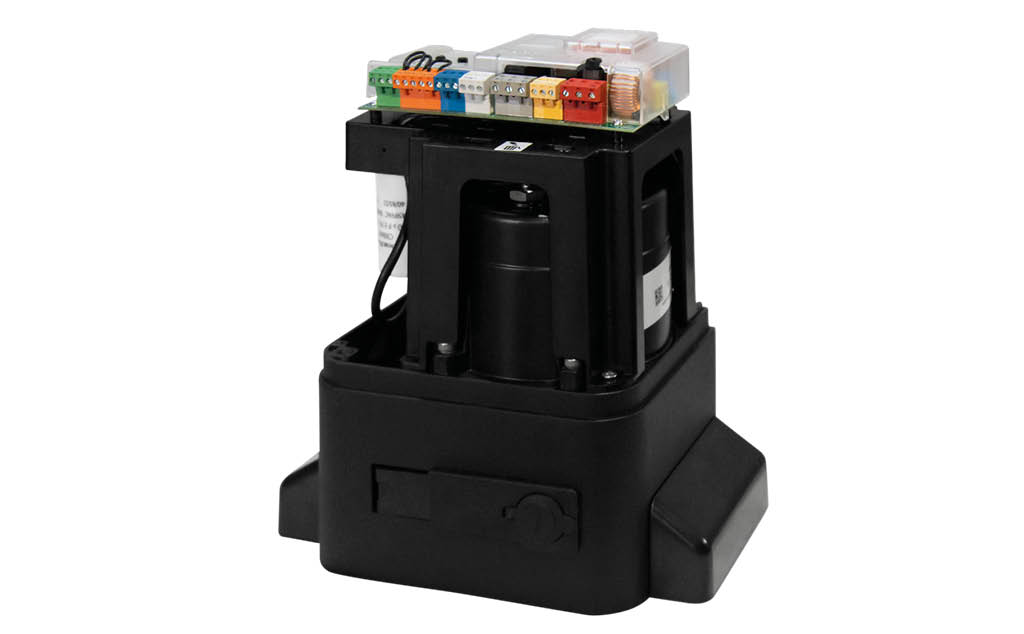

Жетектин статорун коргоочу капкак жакшыртылды. Жаңы конструкция жеңил болуп, бирок кошулган катуулатуу тилкелери аркылуу мындан да ишенимдүү болуп калды.
