Эки катарлуу жылма эшиктер
Catalog

Роликтер жана жетекчилик системасы х/к профили үчүн 138 × 144 × 6 мм, узундугу L = 8 000 мм

Өзүнүн жасалган эшиктерин чогултуу жана орнотуу үчүн арналган. Комплектке ар кандай түрдөгү щиттер ылайыктуу.
Артыкчылыктар
Ишенимдүүлүк
Курулуш жогорку чыңалуудагы болот балкасынан жасалган, бардык бөлүктөр чоң күчтүүлүк менен иштелип чыккан.
Узак мөөнөттүү колдонуу
Бардык элементтер цинк менен капталган. Система минималдуу 20 000 циклга эсептелген.
Иштөө температурасынын кеңири диапазону
Музга чыдамдуу майлоо роликтин подшипниктеринде айланууну камсыз кылат, өтө төмөн температураларда да иштөөчү.
Жогорку сапат
Жогорку сапаттагы чийки затты колдонуу жана заводдук шарттарда өндүрүш продукциянын кемчиликсиз сапатын кепилдейт.
Ишенимдүүлүк
Курулуш жогорку чыңалуудагы болот балкасынан жасалган, бардык бөлүктөр чоң күчтүүлүк менен иштелип чыккан.
Узак мөөнөттүү колдонуу
Бардык элементтер цинк менен капталган. Система минималдуу 20 000 циклга эсептелген.
Иштөө температурасынын кеңири диапазону
Музга чыдамдуу майлоо роликтин подшипниктеринде айланууну камсыз кылат, өтө төмөн температураларда да иштөөчү.
Жогорку сапат
Жогорку сапаттагы чийки затты колдонуу жана заводдук шарттарда өндүрүш продукциянын кемчиликсиз сапатын кепилдейт.
Комплектация
Базовая комплектация
138 х 144 х 6 өлчөмүндөгү балка, узундугу — 8 000 мм

138 х 144 х 6 өлчөмүндөгү балка, узундугу — 8 000 мм

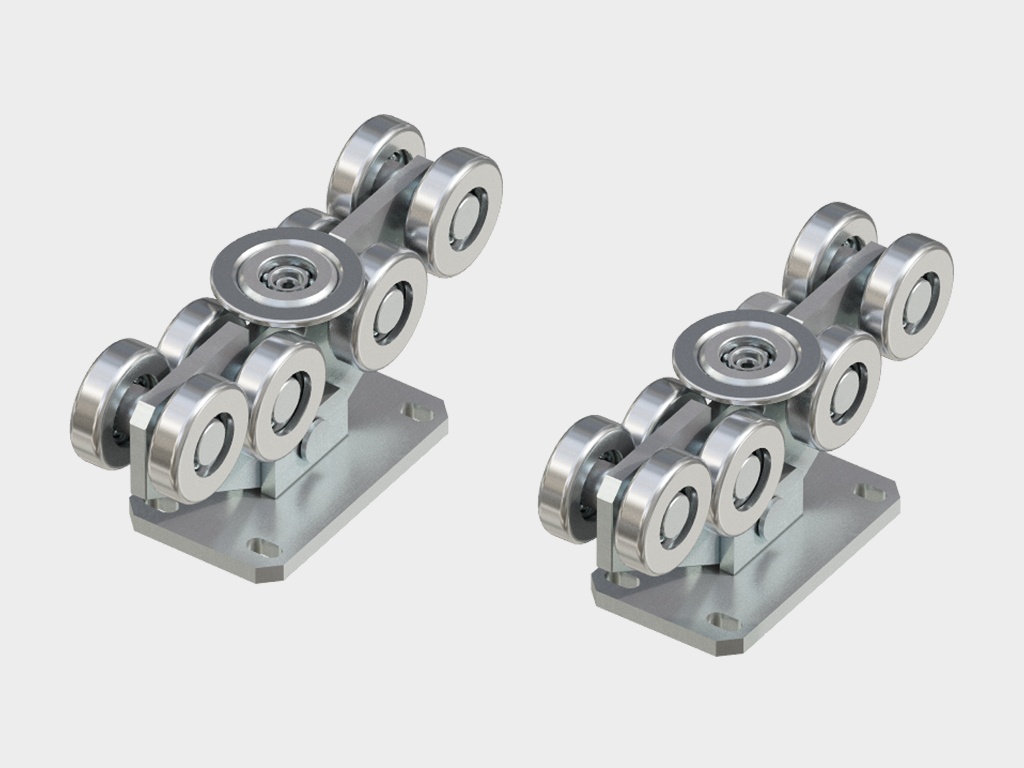

Роликтүү таянычтар — 2 даана

Роликтүү таянычтар — 2 даана

Суурма менен жабдылган ылдыйкы кармагыч — 1 даана

Суурма менен жабдылган ылдыйкы кармагыч — 1 даана

Багыттоочу механизмдер — 2 даана

Багыттоочу механизмдер — 2 даана

Балкага арналган капкактар — 2 даана

Балкага арналган капкактар — 2 даана

Техникалык мүнөздөмөлөр
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка

Солго же оңго ачылуучу дарбазаларды орнотууга болот.

Солго же оңго ачылуучу дарбазаларды орнотууга болот.

Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 1 200

1. Комплектөөчү элементтерди туура орнотуу жана эксплуатациялоо — ишенимдүүлүктүн жана узак мөөнөттүү иштөөнүн кепилдиги. Эксплуатация учурунда төмөнкүлөр талап кылынат:

1.1. Система орнотулгандан кийин ар бир 6 айда изделиени сырткы кароодон өткөрүү.

1.2. Сырткы кароодо төмөнкү жагдайларга көңүл буруу: капкадагы бардык элементтердин бекем орнотулгандыгына, сырткы механикалык зыяндын жоктугуна жана начар туташуу болгон жерлердин жоктугуна ынануу.

1.3. Ролик жана багыттоочу системаларды -30°Сден +40°Сге чейинки айлана-чөйрө температурасынын жана 75 % салыштырма нымдуулуктун шартында пайдаланууга жол берилет.

2. 138 х 144 х 6 өлчөмүндөгү х/к балка үчүн ролик жана багыттоочу системаларды эксплуатациялоодо ТЫЮУ САЛЫНАТ:

2.1. Роликтүү таянычтарга күч менен тартуу же сокку берүү.

2.2. Комплектөөчү бөлүктөрдү тазалоодо алардын бетин бузушу мүмкүн болгон заттарды колдонуу.

2.3. Түзмөктүн массалык, шамал жүктөмдөрүн жана конструкциянын башка күч келүүчү параметрлерин өзгөртө турган, өндүрүүчү тарабынан каралбаган кошумча жабдууларды орнотуу. Өндүрүүчүнүн стандарттык чечимдерине кандай гана болбосун кийлигишүү конструкциянын бекемдик мүнөздөмөлөрүнүн жоготуусуна алып келиши мүмкүн.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Таңгак — бул балканын айланасына капталган, капталы бири-бирине жапталган аба капчыкчалары бар пленка болуп саналат. Пленка компаниянын логотиби түшүрүлгөн скотч менен бекитилет.
Длина, мм 8 000
Ширина, мм 140
Высота, мм 150
Упаковка в коробку Характеристики упаковки
Состав Роликтүү таянычтар, багыттоочу түзмөктөр, кармагычтар, балкага арналган капкактар
Длина, мм 590
Ширина, мм 265
Высота, мм 230
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Жылма дарбазаларды пайдалануу боюнча көрсөтмө

Revolution сериясындагы жылма дарбазалардын мисалында прокатталган балкага орнотулуучу болот дарбазаларды чогултуу боюнча көрсөтмө

DoorHan жылма дарбазаларынын мисалында прокатталган балкага орнотулуучу, сэндвич-панелдер менен толтурулган полотнолу дарбазаларды чогултуу боюнча көрсөтмө

Дарбазанын комплекттөөсүнүн шайкештик сертификаты

Сэндвич-панелдер менен толтурулган калкан мисалында эшиктердин жалпы көрүнүшү

Кепилдик милдеттенмелери печать

Кардарга DoorHan компаниясынын өндүрүшүндөгү жылма эшиктердин комплектөөчү элементтеринин ишенимдүү иштөөсүнө 1 жылдык кепилдик берилет, эсептөө сатып алынган күндөн баштап жүргүзүлөт.
