DoorHan болот эшиктери — жогорку сапаттагы кире берилүүчү эшиктерди мыкты баада сатып ал

"ПРЕМИУМ" эшиктер техникалык мүнөздөмөлөрдү жана эшиктердин жогорку ишенимдүүлүгүн гана эмес, алардын дизайнынын жагымдуулугун баалаган сатып алуучуларга арналган. Ар кандай фрезерленген МДФ панелдеринин бай тандоосу жана көлөмдүү "жыгач" үлгүсүндөгү ПВХ пленкаларынын кеңири түс палитрасы эң кыраакы керектөөчүнүн да муктаждыктарын канааттандырат. Турак жай жана коомдук имараттар сыяктуу жарандык объекттерде колдонулат.

Зона применения:

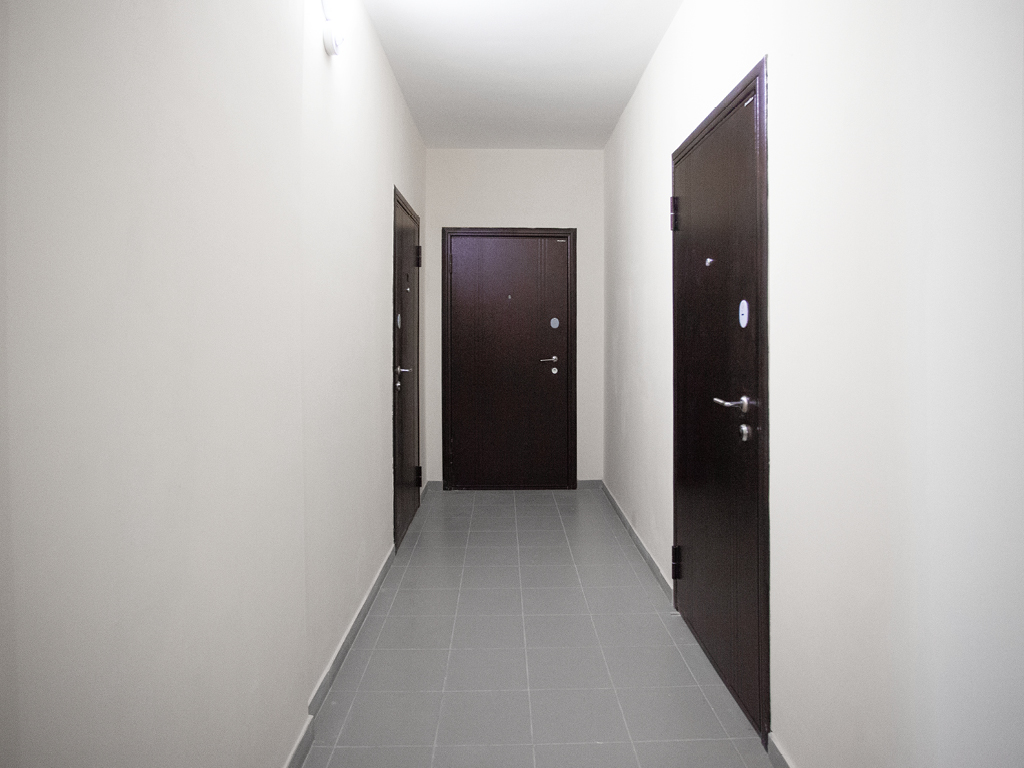

Көп кабаттуу үйлөр, жеке үйлөр жана коттедждер.

Кеңселерде, дүкөндөрдө, чакан Коммерциялык имараттарда.

монтаж менен заказ берүү

Артыкчылыктар

Колдонуунун кеңири чөйрөсү

«ПРЕМИУМ» эшиктер жарандык объекттерге, турак жай жана коомдук имараттарга орнотуу үчүн иштелип чыккан.

Патенттелген өндүрүш технологиясы

Эшик полотносу мырышталган болоттон жасалган технология боюнча-ширетилген муундар жок.

Коррозияга каршылык

Эшик полотносу мырышталган болоттон жасалган технология боюнча-ширетилген муундар жок.

Жогорку бышык эшик жалбырагы

130 кг/м³ жогорку тыгыздыктагы күйбөй турган минералдык жүн плитасын боштуксуз толтуруу эшик жалбырагынын бекемдигин жана ишенимдүүлүгүн камсыз кылат.

Ишенимдүү камтуу

Рамка кошумча топурак катмары жана Минас полиэстер порошок боегу менен капталган, ал эми эшик жалбырагы эки тарабы 6 мм МДФ панели менен капталган, ПВХ пленкасы менен капталган.

Өркүндөтүлгөн базалык жабдуу

Негизги конфигурацияга Диаметри 16 мм болгон эки тамга кулпусу, бөлүнгөн тилкеде жазгы жүктөлгөн туткалардын топтому, "Түнкү күзөтчү" Дарбаза клапаны, ошондой эле коопсуз бронетранспортер кирет.

Продукциянын жогорку сапаты

Улуттук стандартты иштеп чыгуучудан ГОСТ 31173-2016 " болот эшик блоктору. Техникалык шарттар".

Колдонуунун кеңири чөйрөсү

«ПРЕМИУМ» эшиктер жарандык объекттерге, турак жай жана коомдук имараттарга орнотуу үчүн иштелип чыккан.

Патенттелген өндүрүш технологиясы

Эшик полотносу мырышталган болоттон жасалган технология боюнча-ширетилген муундар жок.

Коррозияга каршылык

Эшик полотносу мырышталган болоттон жасалган технология боюнча-ширетилген муундар жок.

Жогорку бышык эшик жалбырагы

Ишенимдүү камтуу

Өркүндөтүлгөн базалык жабдуу

Продукциянын жогорку сапаты

Улуттук стандартты иштеп чыгуучудан ГОСТ 31173-2016 " болот эшик блоктору. Техникалык шарттар".

Дизайн

Сыртынан полотнонун дизайны

Кенеп дизайны ичинен

Анти-вандалдык порошок каптоо «антик жез» түсүндө

Декоративдик таасир «симметрия»

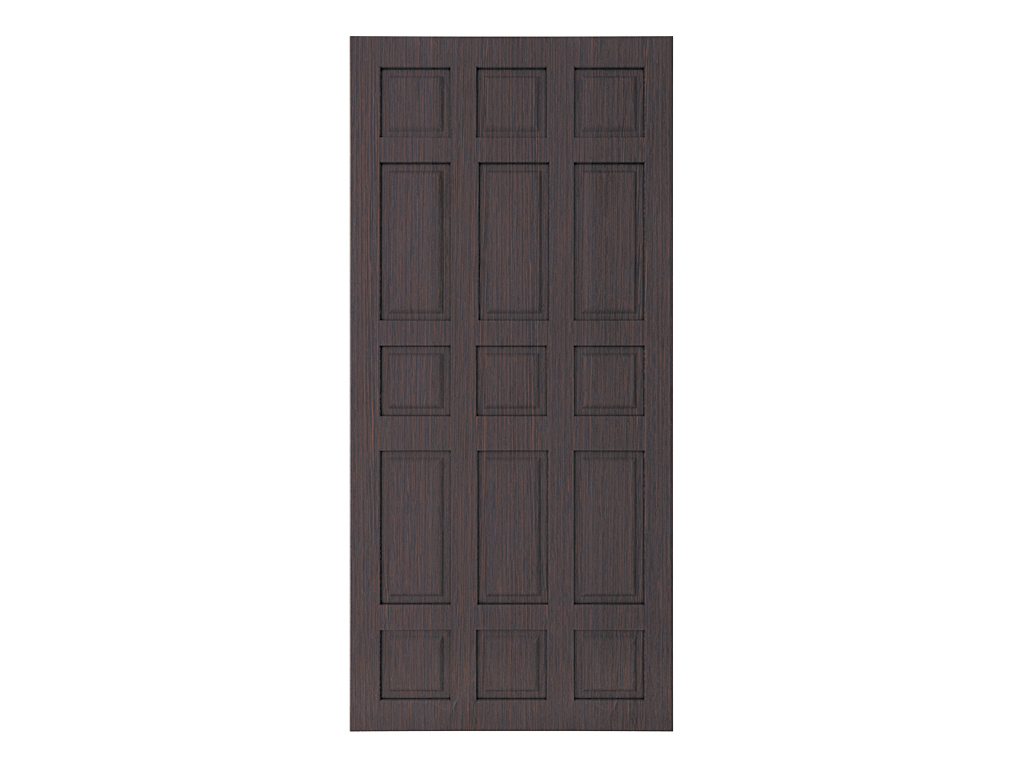

Түсү «венге», фрезерлөө «Колизей»

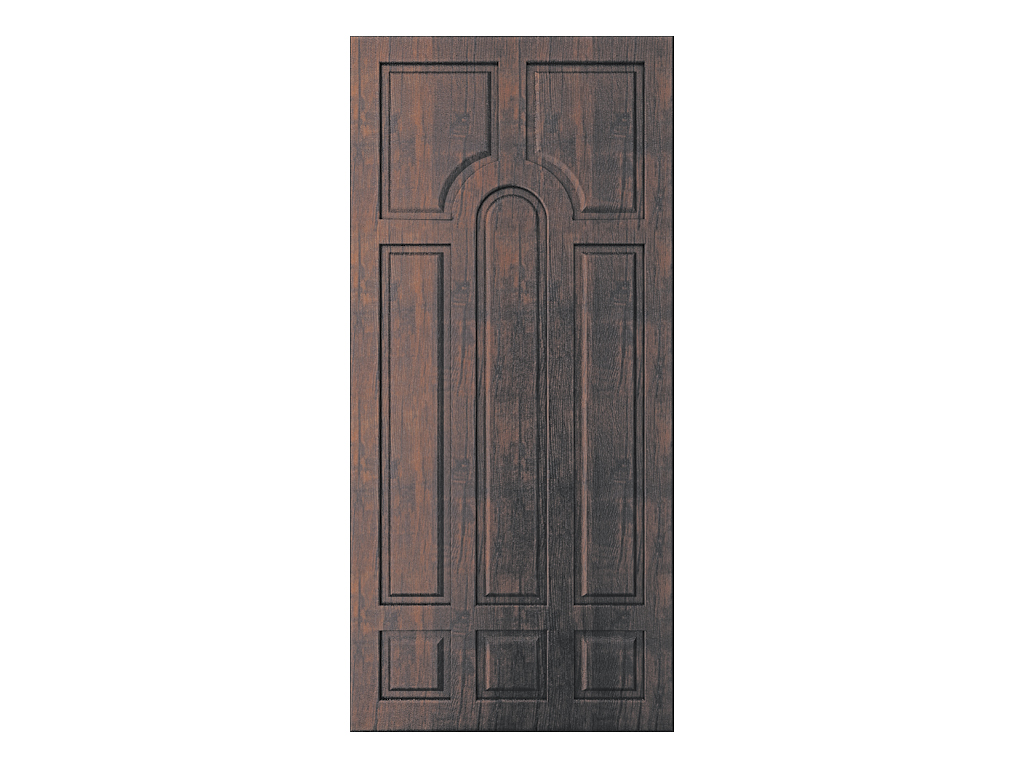

Түсү «тик жыгач», фрезерлөө «Аполлон» Кенеп дизайны ичинен

Түсү «венге», фрезерлөө «Колизей»

Түсү «тик жыгач», фрезерлөө «Аполлон»

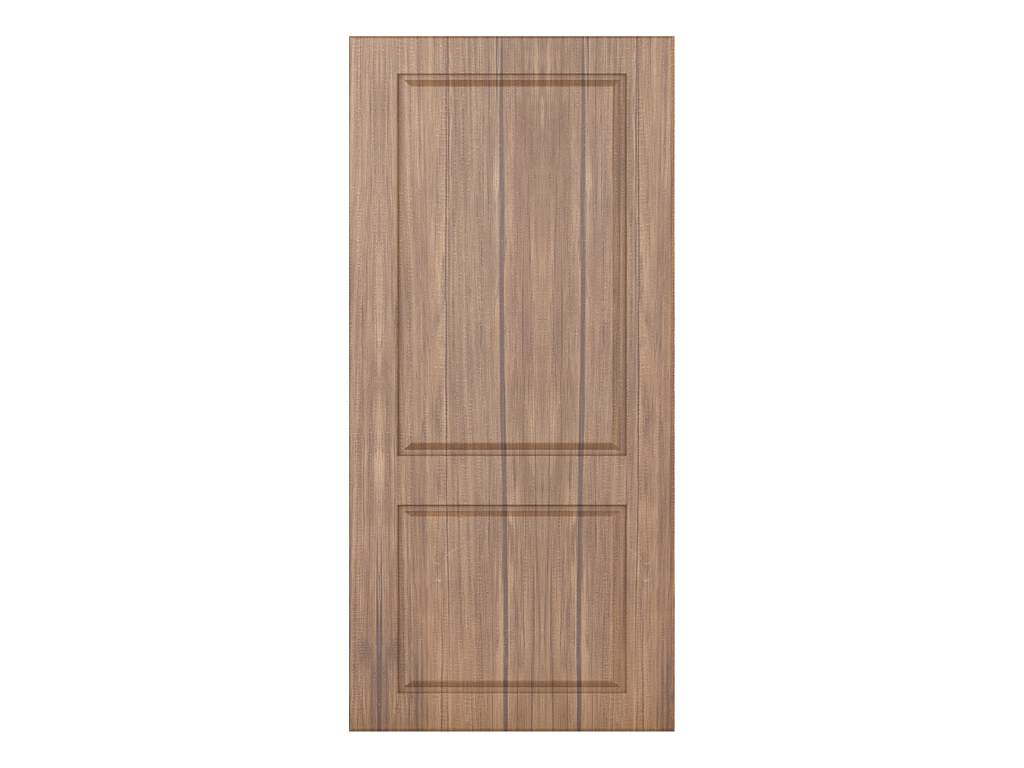

Түсү «фундук», фрезерлөө «Версаль»

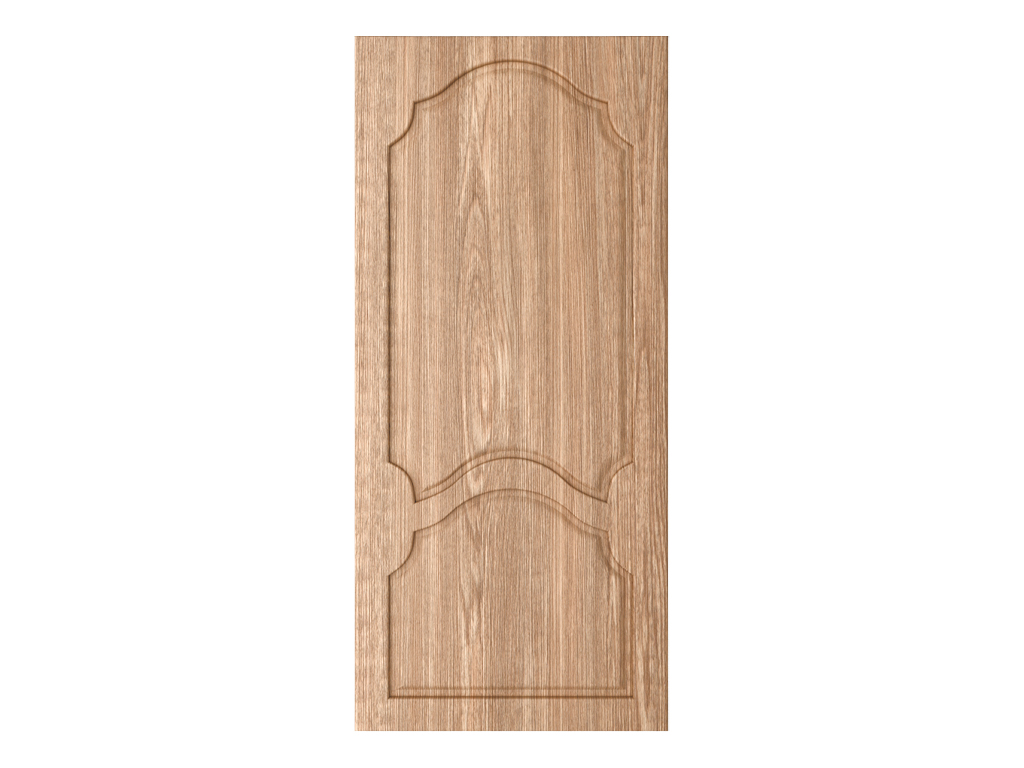

«Карагай» түсү, «Виктория» фрезери

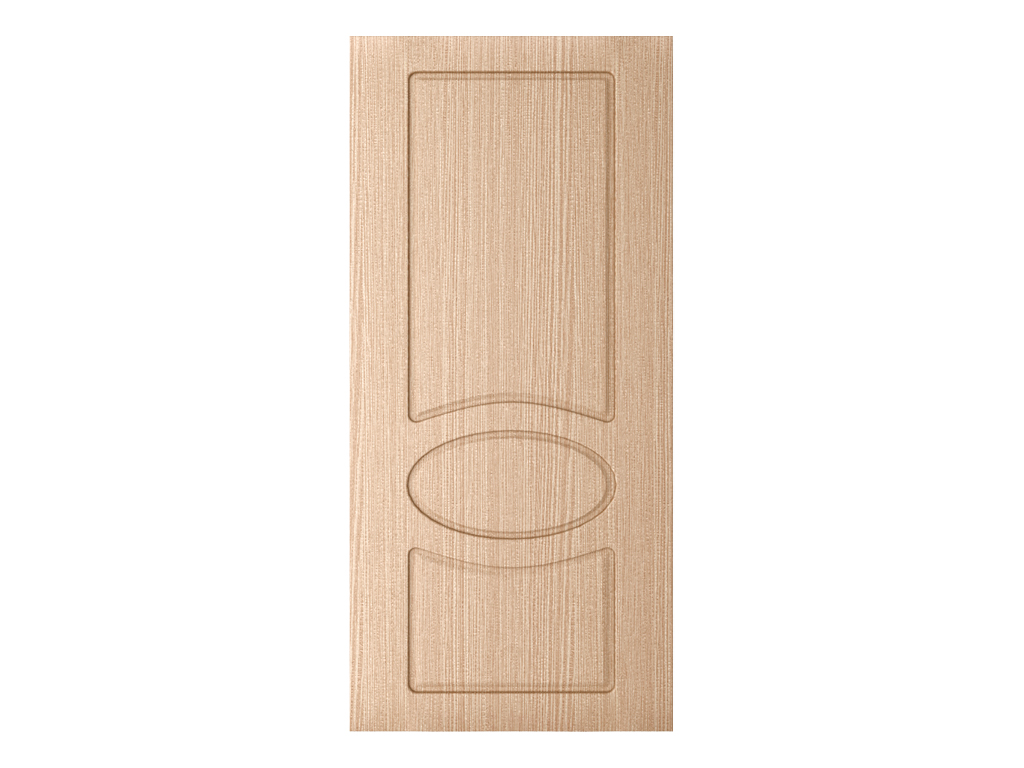

Түсү «венге жарык», фрезерлөө «Неаполь»

Комплектация

Базовая комплектация

Дополнительная комплектация

BORDER ЗВ4 астында кулпу топтому-3/85М.У2 бет тилкеси жок.

Сувалдный сепили BORDER ЗВ8-8К3/15 (КЛП5-102).У2 5 ачкыч менен бет тилкеси жок.

5 ачкыч менен "ачкыч-пинвел" цилиндр механизми камтылган.

Сувальд сепилинин жасалгасы (ичинен көшөгө менен).

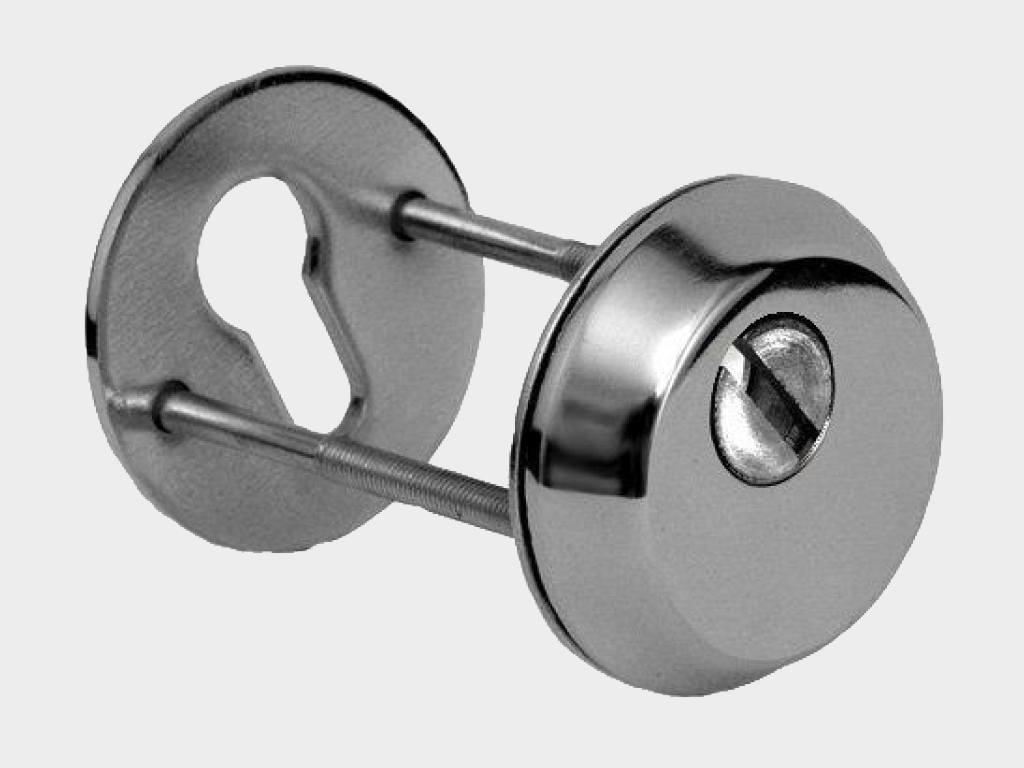

Бронетранспортер.

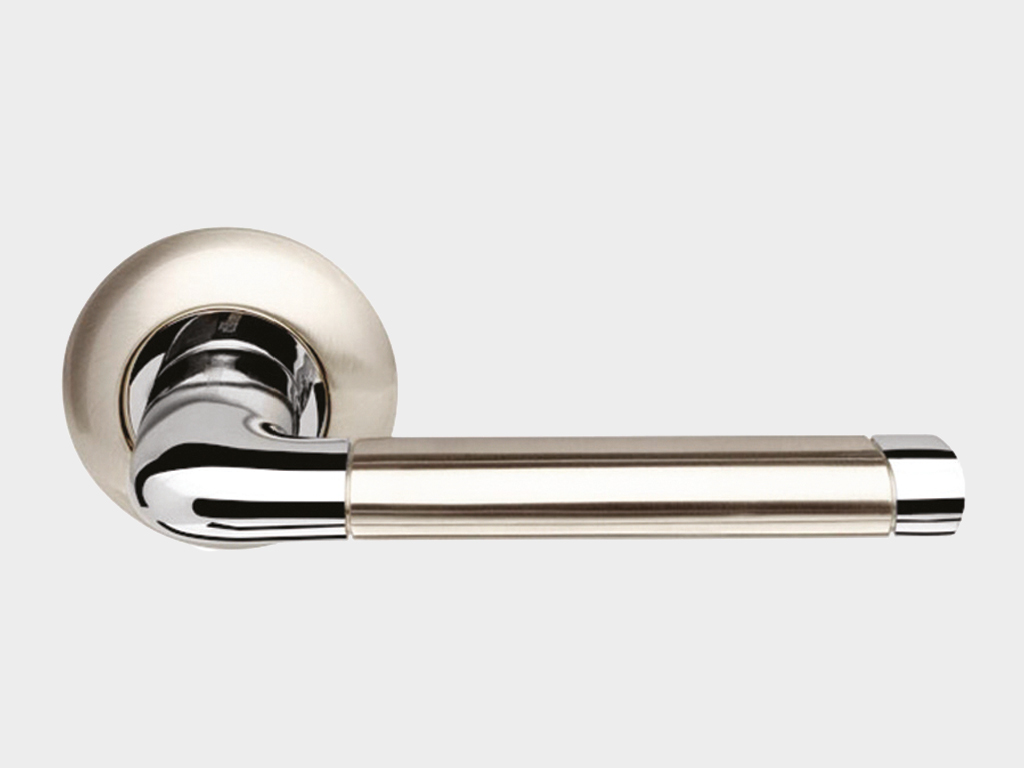

Бөлүнгөн тилкедеги тутка.

Цамдын көзү 180 °.

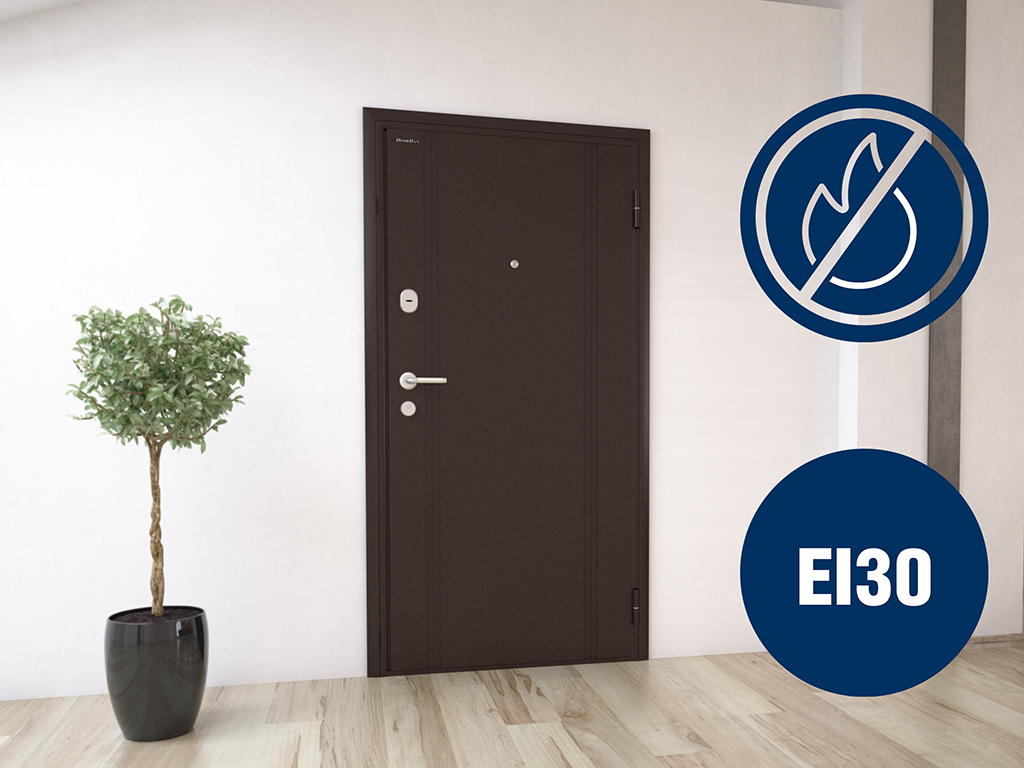

«ПРЕМИУМ» тиричилик эшигине кошумча жылуулукту кеңейтүүчү лентаны орнотууга болот. Жогорку температурага дуушар болгондо, лента толтургуч кеңейип, боштуктарды толтуруп, түтүндүн өтүшүнө жол бербейт. Жылуулук кеңейтүүчү ленталарды колдонууда эшиктин отко туруктуулук чеги 30 мүнөттөн кем эмес убакытты түзөт (МИЧ30), бул ГОСТ Р 53307-2009 шайкештик сертификаты менен ырасталган.

Техникалык мүнөздөмөлөр

Таблица размеров

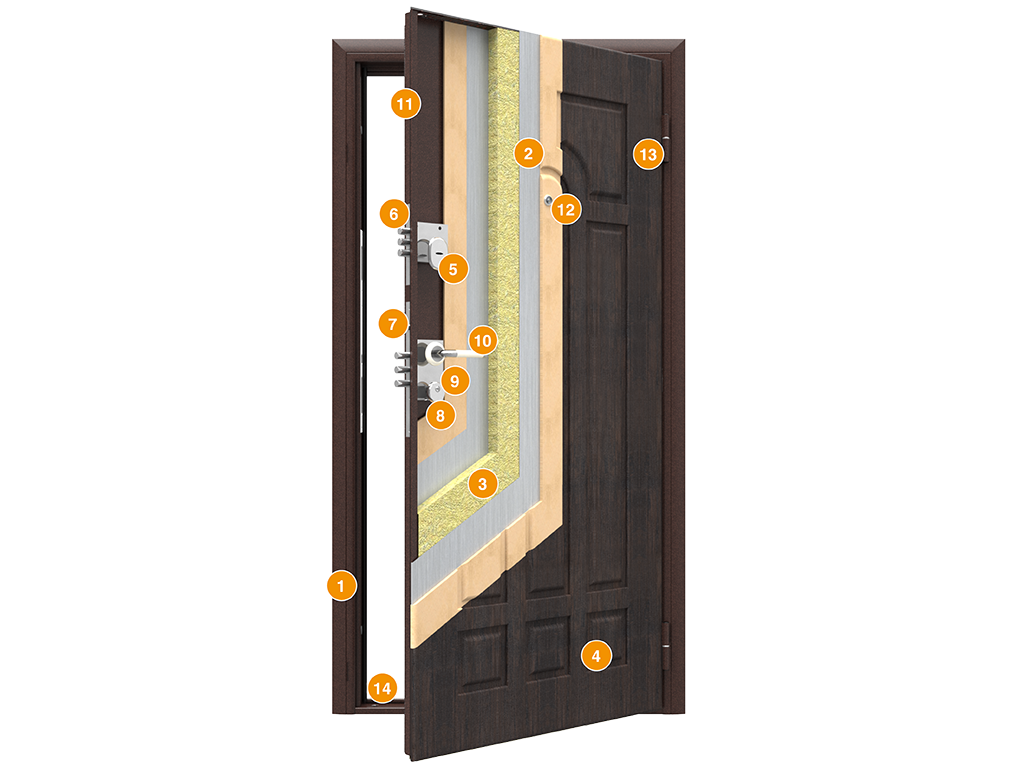

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Размер дверного блока, B x H, мм

880 × 2 050

Размер дверного блока, B x H, мм

980 × 2 050

Эшиктин кашеги
Эшиктин жалбырагы
Толтуруу жана жылуулоо
Калыңдыгы 6мм фрезерленген МДФ панели 3в эффект ПВХ пленкасы менен бүттү
Сувальд сепилинин катмары
Сувальд сепили
Механикалык цилиндр кулпусу
«Ачкыч-айланма» цилиндр механизми
Цилиндр механизми үчүн бронетранспортер
Бөлүнгөн тактай жазгы жүктөлгөн туткалардын топтому
Мөөр
180 көрүү бурчу менен көзөнөк
Болотко каршы казыктар менен илгичтер
Болот босогосу

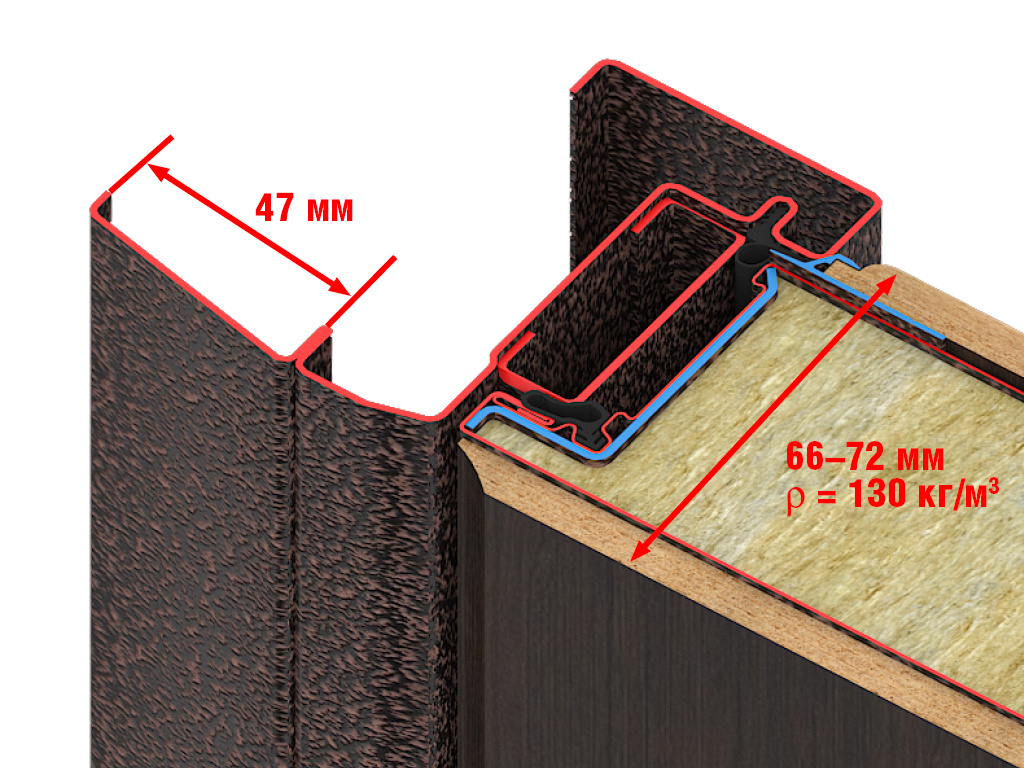

Жогорку бекем цинктелген муздак прокатталган болот холст, жогорку тыгыздыктагы минералдык жүн табак толтуруу менен. Курулуш ачылышынын кемчиликтерин жашырууга мүмкүндүк берген Пластинка.

1,5 мм катуу буттуу профилдеги цинктелген болот каркас. туурасы 47 мм Кең с формасындагы Пластинка.

Ийкемдүү жана бышык атайын формадагы термоэластопластикалык пломба температуранын өзгөрүшү менен деформацияланбайт (10 жылдан ашык иштейт).

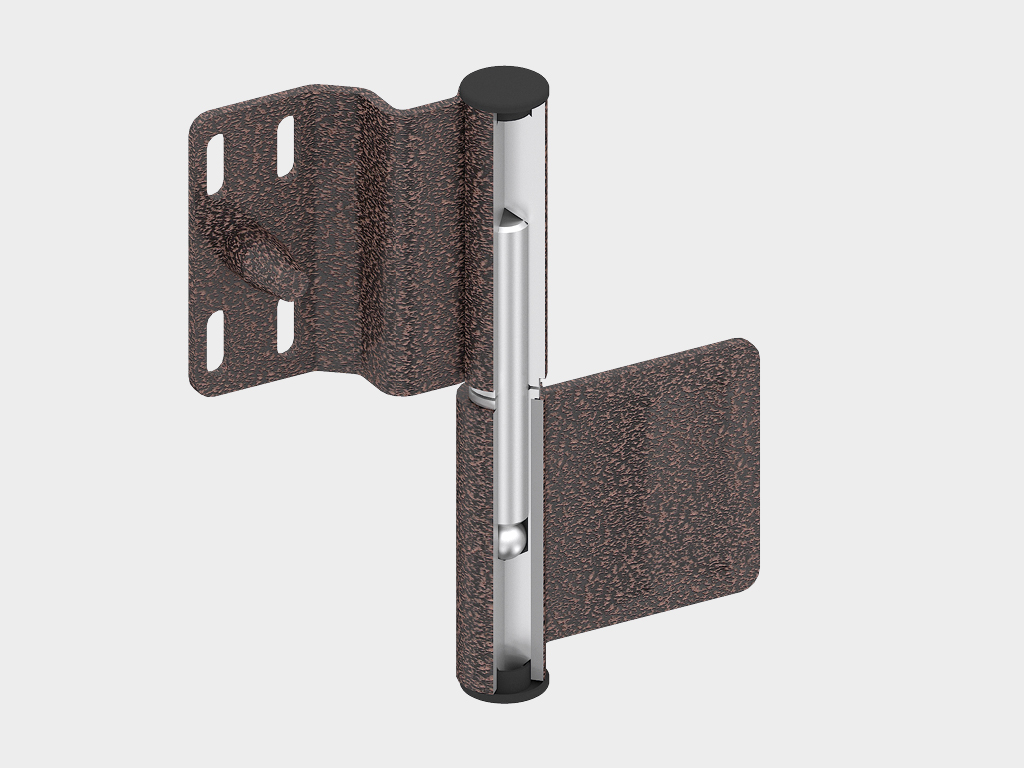

Болот втулкасы жана октун илгичтери жогорку жүктөрдү көтөрөт, аз сүрүлүүнү камсыз кылат жана эшикти ачуу-жабуу үчүн аз күч-аракет жумшайт. Эшиктин ачылыш бурчу 180 смден жогору.

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Усилие ручного открывания и закрывания, Н, не более	72/150 ашык эмес
Звукоизоляция, дБ, класс (ГОСТ 31174)	33
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,1

Эшикти өнөр жай атмосферасында, мелүүн жана суук аймактарда, жабык жылытылган жана желдетилген бөлмөлөрдө, айлана-чөйрөнүн температурасы-25тен +40 мге чейин, салыштырмалуу нымдуулугу 80% га чейин иштетсе болот.

Эшик көчө тарабынан иштетилген учурда, орнотуу керек муздак тамбур, бетинде конденсациянын пайда болушуна жана натыйжада жасалгалоочу материалдардын деформациясына жол бербөө үчүн.

Эшик блогунун жабуусу күйүп кетпеши үчүн орнотуу эшик блогунун бетине күн нурунун жана атмосфералык жаан-чачындын түшүшүнө жол бербөө максатында коргоочу калканчты колдонуу менен жүргүзүлүүгө тийиш.

Эшиктин полотносун ригеламизамкалары же тээктери узартылып жабууга жол берилбейт. Бул кулпу механизмдеринин иштебей калышына жана болттордун деформациясына алып келиши мүмкүн.

Эшиктин рамкасынын тешиктерине, ошондой эле рамка менен эшиктин полотносунун ортосуна Бөтөн нерселердин киришине жол берилбейт. Оңдоо жана курулуш иштерин жүргүзүү мезгилинде эшикти коргоочу материалдар менен жабуу сунушталат.

Кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле өндүрүүчү менен кеңешпестен айрым бөлүктөрүн өз алдынча алмаштырууга же тууралоого тыюу салынат.

Декоративдик панелдерге кам көрүү эмерек жана жыгач буюмдарына кам көрүү талаптарына ылайык жүргүзүлөт. Тазалоочу каражаттарды, дат басуучу суюктуктарды, эриткичтерди жана абразивдерди колдонбоңуз.

Эшик системалары туура эмес колдонулган учурда, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жооптуу эмес.

6 ай сайын илгич жамаатын жука майлап туруу сунушталат.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Көбүк орогуч, картон бурчу, созулган пленка
Описание	Эшик блогу, көбүк орогуч менен оролгон, бурчтары боюнча, ташуу учурунда полотнонун сакталышын камсыз кылган картон бурчу, созулган пленка менен оролгон
Высота, мм	90
Длина, мм	2 100
Ширина, мм	900/1 000

Упаковка на палету	Характеристики упаковки
Состав	Палета, созулган пленка, картон бурчу
Описание	Оролгон эшиктер палетке тигинен жайгаштырылат; бурчтарына эшиктерди ташуу учурунда сактоо үчүн арналган картон бурчу орнотулат; таңгак үстүнө Стреч-пленка менен оролот
Количество в упаковке, шт.	23

Кошумча сүрөттөмө печать

Эшикти өндүрүүчүнүн таңгагында тигинен да, туурасынан да жабык транспорттун бардык түрлөрү менен же контейнерлерде ташууга болот. Горизонталдык ташууга таңгактын катуулугун камсыз кылган жана паллетте 8 даанага чейинки санда жайгаштыруу нормасын сактаган учурда уруксат берилет.

Эшиктерди ташууда жана сактоодо аларды механикалык бузулуулардан, заводдун таңгагынын бузулушунан, булгануудан, жаан-чачындын таасиринен коргоо үчүн чаралар көрүлүшү керек.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Үстүнө орнотулган эшиктин кашектери эң популярдуу. Коробка капкагы бир эле учурда эки функцияны аткарат: монтаждоо боштугун жабуу жана декоративдик функцияны аткаруу.

Ички ачылуучу эшиктин кашеги адамдарды эвакуациялоо талаптары бар жана бөлмөнүн ичине эшикти ачуу зарыл болгон жерге орнотулат.

Эшиктин рамкасы эшикти ичине да, сыртына да ачууга мүмкүндүк берет, Мындан тышкары, ал эшикти объектиге монтажсыз орнотууга мүмкүнчүлүк берет.

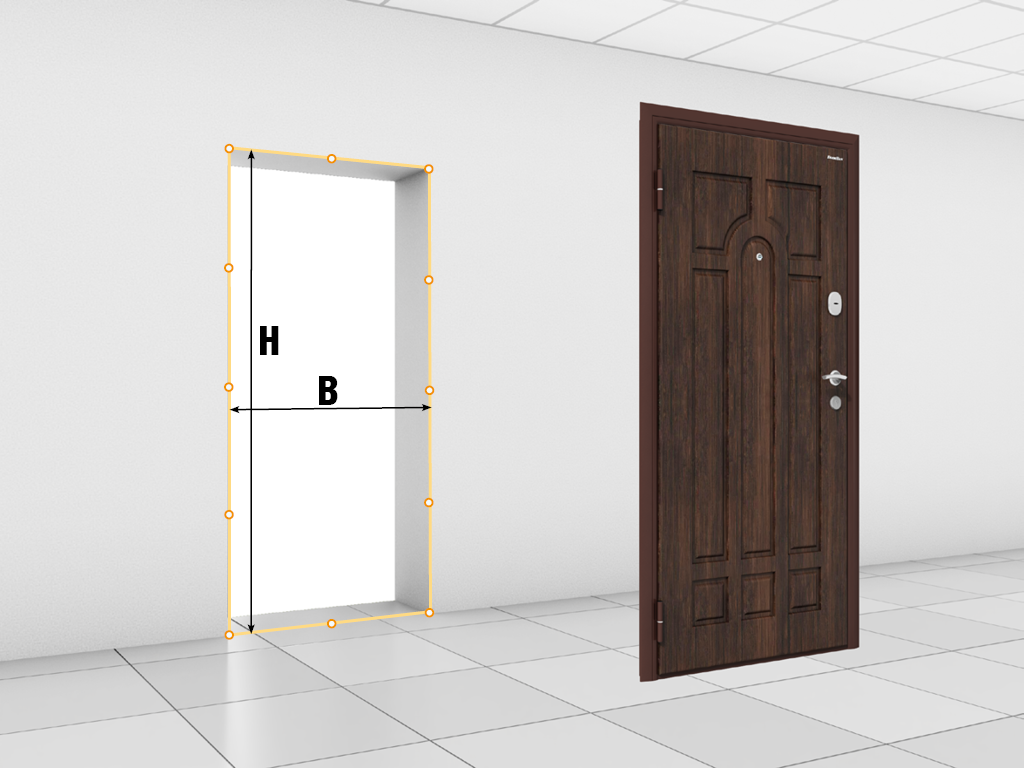

Эски эшикти демонтаждап, эшикти орнотуу үчүн ачылыш даяр экендигин текшериңиз. Эгерде ачылышы даяр эмес болсо (бекитүүчү таякчалар, анкердик болттар, гипстен агып чыгуу түрүндөгү бетинин тегиз эместиги, эски эшикти бекитүүдөн жыгач блоктор ж.б.), анда аларды алып салуу керек. Ошондой эле, ачылышы кошумча иштетүүнү талап кылышы мүмкүн — кошумча шаймандар (жаргылчак, деңгээл) же материалдар (кирпич, пеноблок, металлопрофил ж.б.) менен кеңейтүү же тарытуу.
Даярдалган ачылыш тик бурчтуу формада болушу керек. Дубалдын калыңдыгы кеминде 150 мм болушу керек.дубалдар тегиз жана жылмакай болушу керек, шыбак аралашмасы жана жаракалар жок. Жумушчу беттердин вертикалдан жана горизонталдан четтөөсү метрге 1,5 ммден ашпоого, бирок 5 ммден ашпоого тийиш.диагоналдарынын айырмасы 5 ммден ашпоого тийиш.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Монтаждоо боюнча нускама

PDF

Иштетүү инструкциясы

PDF

Паспорт

PDF

Шайкештик сертификаты ГОСТ Р 53307-2009

PDF

Шайкештик сертификаты ГОСТ 31173-2016

PDF

DWG

Шайкештик сертификаты ГОСТ 31173-2016 06.05.2022-05.05.2023

PDF

Шайкештик сертификаты ГОСТ 31173-2016 $ 03.05.2023-02.05.2026

PDF

"ПРЕМИУМ"эшик чиймеси

PDF

DWG

Кадр тартуу

PDF

Кепилдик милдеттенмелери печать

9. Биз өзүбүздүн тандообуз боюнча аныкталган кемчиликтерди жоюуга, кемчиликтүү продукцияны оңдолгон продукцияга алмаштырууга же кемчиликтүү продукцияны сатып алууга кеткен чыгымдын ордун толтурууга милдеттенебиз. Эшикти демонтаждоо жана орнотуу боюнча чыгымдарды, ошондой эле транспорттук чыгымдарды, сатып алуу келишиминде атайын айтылгандан башка учурларда албайбыз.

Жаңы буюмдар

Болот втулкасы жана октун илгичтери жогорку жүктөрдү көтөрөт, аз сүрүлүүнү камсыз кылат жана эшикти ачуу-жабуу үчүн аз күч-аракет жумшайт.

Дизайн

Сыртынан полотнонун дизайны

Анти-вандалдык порошок каптоо «антик жез» түсүндө

Декоративдик таасир «симметрия»

Түсү «венге», фрезерлөө «Колизей»

Түсү «тик жыгач», фрезерлөө «Аполлон» Кенеп дизайны ичинен

Кенеп дизайны ичинен

Түсү «венге», фрезерлөө «Колизей»

Түсү «тик жыгач», фрезерлөө «Аполлон»

Түсү «фундук», фрезерлөө «Версаль»

«Карагай» түсү, «Виктория» фрезери

Түсү «венге жарык», фрезерлөө «Неаполь»

Комплектация

Базовая комплектация

BORDER ЗВ4 астында кулпу топтому-3/85М.У2 бет тилкеси жок.

Сувалдный сепили BORDER ЗВ8-8К3/15 (КЛП5-102).У2 5 ачкыч менен бет тилкеси жок.

5 ачкыч менен "ачкыч-пинвел" цилиндр механизми камтылган.

Сувальд сепилинин жасалгасы (ичинен көшөгө менен).

Бронетранспортер.

Бөлүнгөн тилкедеги тутка.

Цамдын көзү 180 °.

Дополнительная комплектация

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Размер дверного блока, B x H, мм

880 × 2 050

Размер дверного блока, B x H, мм

980 × 2 050

Конструкция

Эшиктин кашеги
Эшиктин жалбырагы
Толтуруу жана жылуулоо
Калыңдыгы 6мм фрезерленген МДФ панели 3в эффект ПВХ пленкасы менен бүттү
Сувальд сепилинин катмары
Сувальд сепили
Механикалык цилиндр кулпусу
«Ачкыч-айланма» цилиндр механизми
Цилиндр механизми үчүн бронетранспортер
Бөлүнгөн тактай жазгы жүктөлгөн туткалардын топтому
Мөөр
180 көрүү бурчу менен көзөнөк
Болотко каршы казыктар менен илгичтер
Болот босогосу

Стандартные конструктивные решения

1,5 мм катуу буттуу профилдеги цинктелген болот каркас. туурасы 47 мм Кең с формасындагы Пластинка.

Технические характеристики

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Усилие ручного открывания и закрывания, Н, не более	72/150 ашык эмес
Звукоизоляция, дБ, класс (ГОСТ 31174)	33
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,1

Условия эксплуатации продукции

6 ай сайын илгич жамаатын жука майлап туруу сунушталат.

Упаковка

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Көбүк орогуч, картон бурчу, созулган пленка
Описание	Эшик блогу, көбүк орогуч менен оролгон, бурчтары боюнча, ташуу учурунда полотнонун сакталышын камсыз кылган картон бурчу, созулган пленка менен оролгон
Высота, мм	90
Длина, мм	2 100
Ширина, мм	900/1 000

Упаковка на палету	Характеристики упаковки
Состав	Палета, созулган пленка, картон бурчу
Описание	Оролгон эшиктер палетке тигинен жайгаштырылат; бурчтарына эшиктерди ташуу учурунда сактоо үчүн арналган картон бурчу орнотулат; таңгак үстүнө Стреч-пленка менен оролот
Количество в упаковке, шт.	23

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Подготовка строительного объекта

Эски эшикти демонтаждап, эшикти орнотуу үчүн ачылыш даяр экендигин текшериңиз. Эгерде ачылышы даяр эмес болсо (бекитүүчү таякчалар, анкердик болттар, гипстен агып чыгуу түрүндөгү бетинин тегиз эместиги, эски эшикти бекитүүдөн жыгач блоктор ж.б.), анда аларды алып салуу керек. Ошондой эле, ачылышы кошумча иштетүүнү талап кылышы мүмкүн — кошумча шаймандар (жаргылчак, деңгээл) же материалдар (кирпич, пеноблок, металлопрофил ж.б.) менен кеңейтүү же тарытуу.
Даярдалган ачылыш тик бурчтуу формада болушу керек. Дубалдын калыңдыгы кеминде 150 мм болушу керек.дубалдар тегиз жана жылмакай болушу керек, шыбак аралашмасы жана жаракалар жок. Жумушчу беттердин вертикалдан жана горизонталдан четтөөсү метрге 1,5 ммден ашпоого, бирок 5 ммден ашпоого тийиш.диагоналдарынын айырмасы 5 ммден ашпоого тийиш.

Кепилдик милдеттенмелери

Документация

Инструкции

Монтаждоо боюнча нускама

PDF

Иштетүү инструкциясы

PDF

Паспорта и сертификаты

Паспорт

PDF

Шайкештик сертификаты ГОСТ Р 53307-2009

PDF

Шайкештик сертификаты ГОСТ 31173-2016

PDF

DWG

Шайкештик сертификаты ГОСТ 31173-2016 06.05.2022-05.05.2023

PDF

Шайкештик сертификаты ГОСТ 31173-2016 $ 03.05.2023-02.05.2026

PDF

Чертежи

"ПРЕМИУМ"эшик чиймеси

PDF

DWG

Кадр тартуу

PDF
