DoorHan тез курулган имараттар жана EFFECT үйлөр — даяр комплектти сатып алуу же заказ боюнча даярдоо

Жеке долбоорлоо боюнча жасалган каркас имараттар архитектуралык жана пландаштырууда ар түрдүүлүгү менен айырмаланат. Алар өнөр жай, айыл чарбасы, транспорттук логистика жана соода объектилеринде кеңири колдонулат. Мындай имараттардын каркасын металл же темир-бетон устундарынан жасоого болот, бул өрт коопсуздугу талаптарына жана коррозиялык чөйрөнүн агрессивдүүлүгүнө карата ар кандай шарттарды эске алууга мүмкүндүк берет.

Зона применения:

Өндүрүш

Өндүрүш цехтери, кампалар комплекстери, логистикалык терминалдар, башкаруу жана турмуш-тиричилик комплекстери

Коммерциялык мүлк

Соода-эс алуу борборлору, дүкөндөр жана гипермаркеттер, авто дүкөндөр, көргөзмө павильондору, офистик жайлар

Айыл чарба

Техника сактоочу ангарлар, мал чарбасы комплекстери, канаттуулук фабрикалары, жашылча сактоочу жайлар

Социалдык инфраструктура

Билим берүү мекемелери, спорт комплекстери, медициналык борборлор, турак үйлөр

Өзгөчө максаттагы имараттар жана курулуштар

Авиа ангарлар, казан-котелдер, заряддоо жана насостук станциялар, трансформатордук подстанциялар, жылуулук пункттары, этажерки, өткөөлдөр, навесдер

Соода-дем алуучу комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Комплекстүү долбоорлоо

Бардык бөлүмдөрдү бири-бири менен шайкештештирүүгө, мүмкүн болгон кагылышууларды жана кесилиштерди болтурбоого, ошондой эле оптималдуу техникалык-экономикалык көрсөткүчтөрдү аныктоого мүмкүндүк берет.

Өлчөмдөрдүн жана мүнөздөмөлөрдүн ар түрдүүлүгү

Өлчөмдөр жана мүнөздөмөлөр кардар тарабынан технологиялык талаптарга жана анын каалоолоруна жараша аныкталат.

Ар кандай климаттык зонада куруу мүмкүнчүлүгү

Долбоорлоодо бардык мүмкүн болгон табигый факторлорду (температуралык, сейсмологиялык, техногендик) эске алуу менен камсыздалат.

Комплекстүү жеткирүү

DoorHan компаниясынын кеңири продукция ассортименти каалаган курулуш объектин керектүү жабдуулар менен толуктоого мүмкүндүк берет (эшиктер, техникалык жана муздаткыч эшиктери, жүктөөчү жабдуулар, витраждык конструкциялар ж.б.).

BIM чөйрөсүндө долбоорлоо

Стандарттык конструктивдик чечимдерге негизделген BIM-моделдерди долбоорлоо өндүрүштүк жана баа спецификацияларын, ошондой эле иштелип чыккан конструктордук документациянын даярдыгын олуттуу кыскартат.

Ар түрдүү архитектуралык жана пландаштыруу чечимдери

Мындай имараттардын каркасын металл же темир-бетон устундарынан жасоого болот, бул кардардын каалоосуна жараша ар кандай архитектуралык чечимдерди жана пландарды ишке ашырууга мүмкүндүк берет, келечектеги бөлмөлөрдүн өлчөмдөрү жана мүнөздөмөлөрү эске алынат.

Комплекстүү долбоорлоо

Өлчөмдөрдүн жана мүнөздөмөлөрдүн ар түрдүүлүгү

Ар кандай климаттык зонада куруу мүмкүнчүлүгү

Комплекстүү жеткирүү

BIM чөйрөсүндө долбоорлоо

Ар түрдүү архитектуралык жана пландаштыруу чечимдери

Дизайн

ЗДАНИЯНЫН ОГРАЖДАУУ КОНСТРУКЦИЯЛАРЫ

СЭНДВИЧ-ПАНЕЛДЕРДИН ПРОФИЛИНИН КӨРҮНҮШҮ

СЭНДВИЧ-ПАНЕЛДЕРДИН ТИРКЕМЕ ТҮРҮ

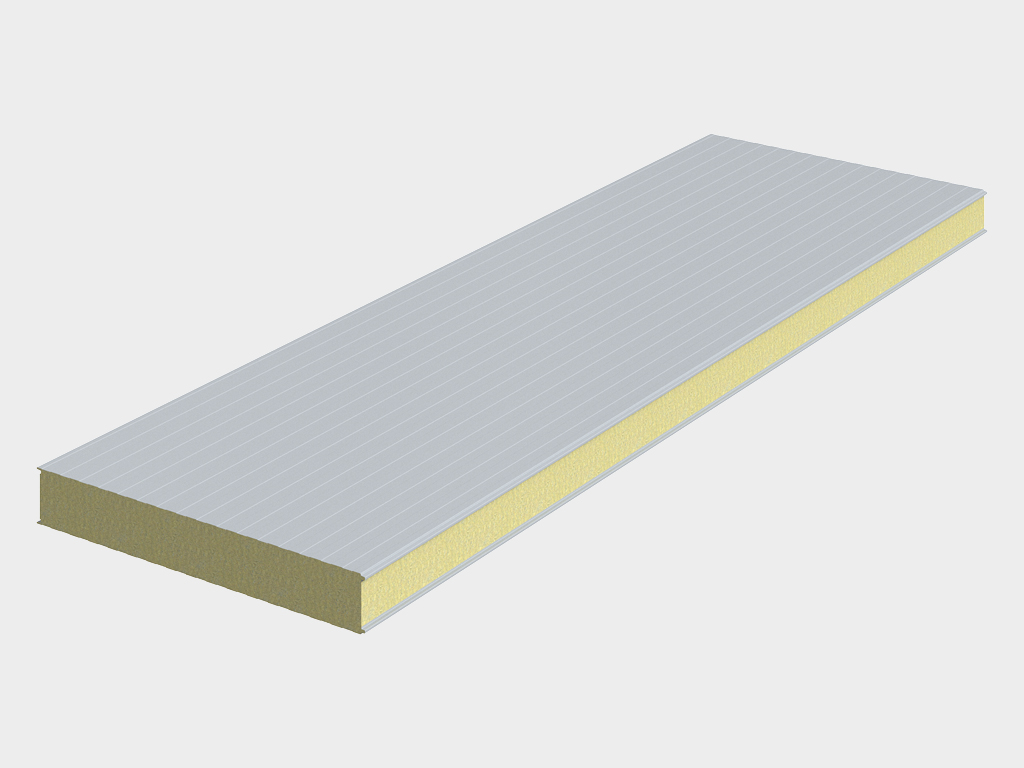

КЫЗМЫК СЭНДВИЧ-ПАНЕЛДЕРИ

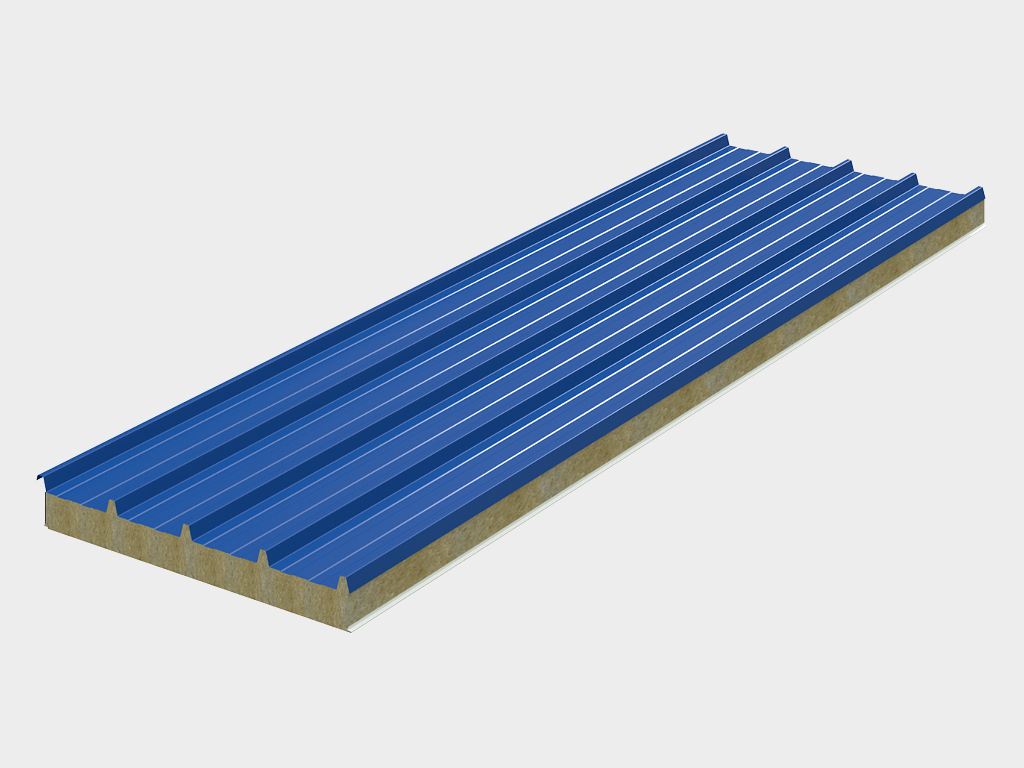

ЧАТЫР СЭНДВИЧ-ПАНЕЛДЕРИ

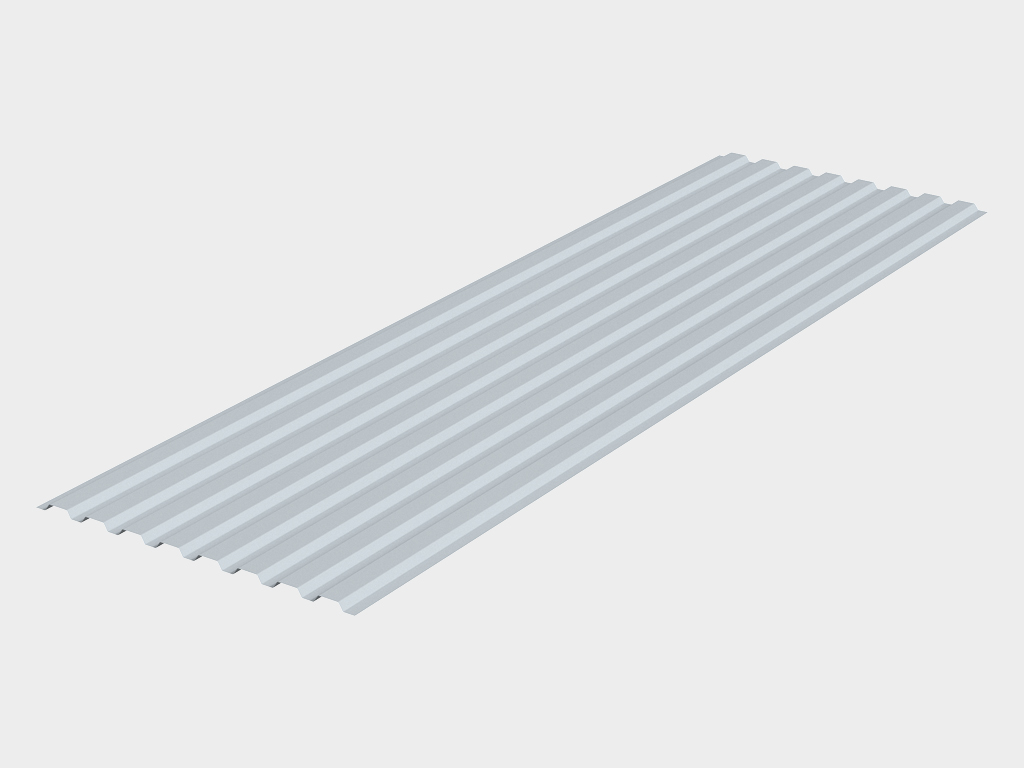

ДҮЙНӨГҮ ПРОФИЛДИР (С21)

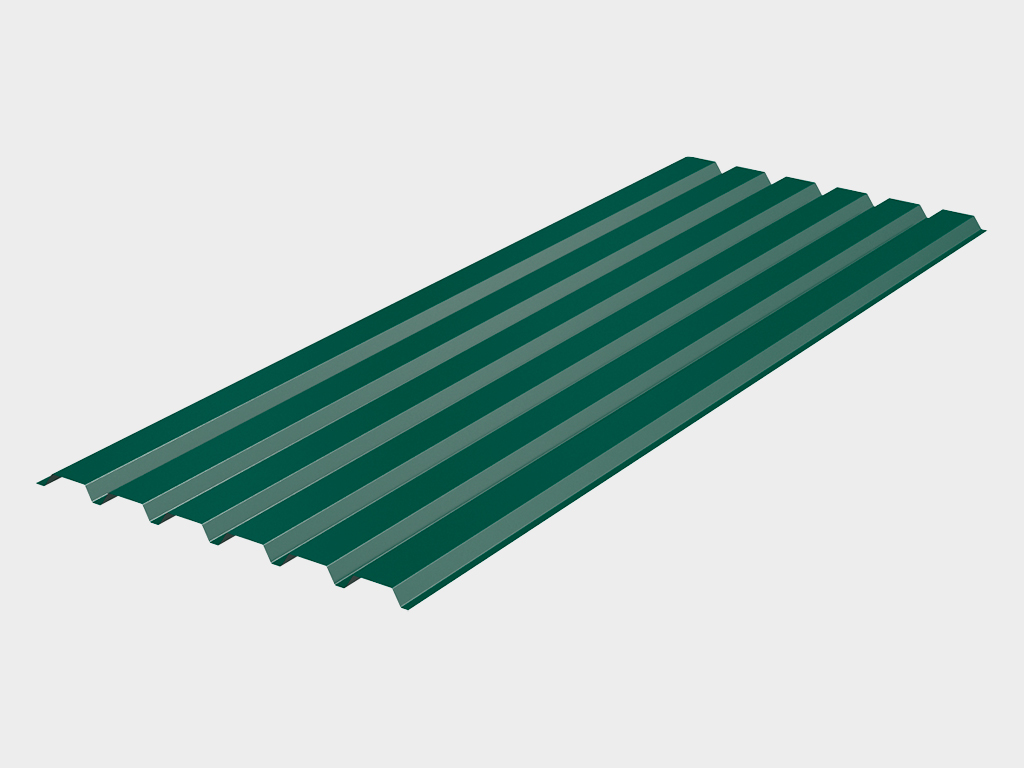

ЧАТЫР ПРОФИЛДИРИ (С44)

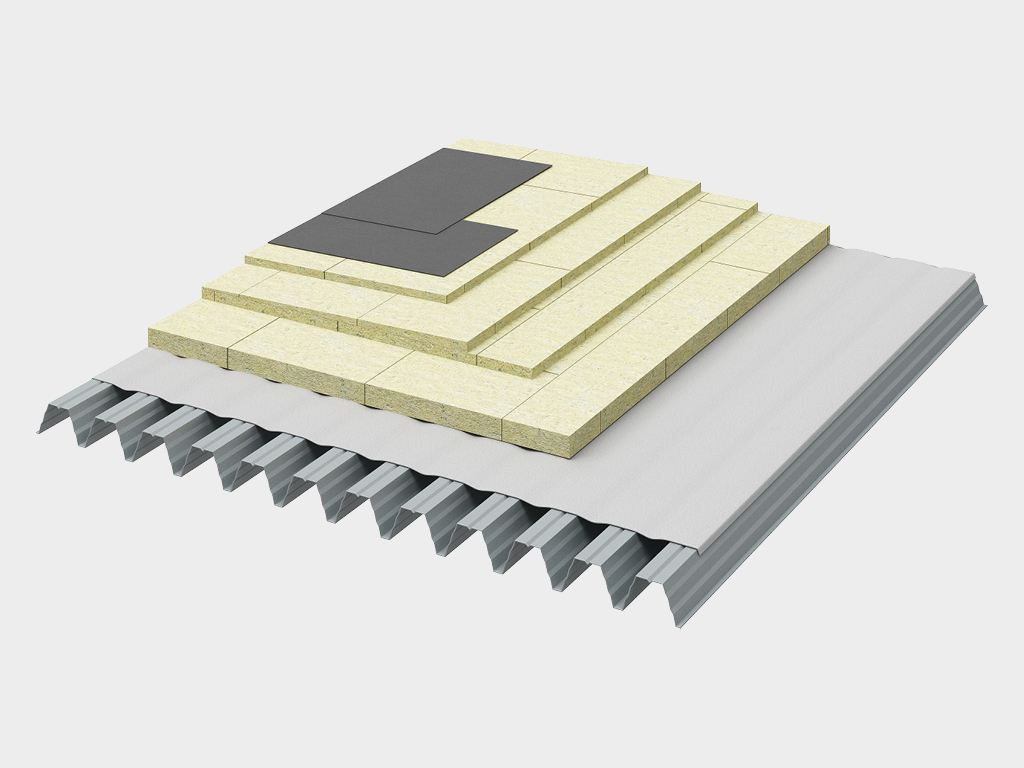

ЖУМШАК (МЕМБРАНАЛЫК) ЧАТЫР

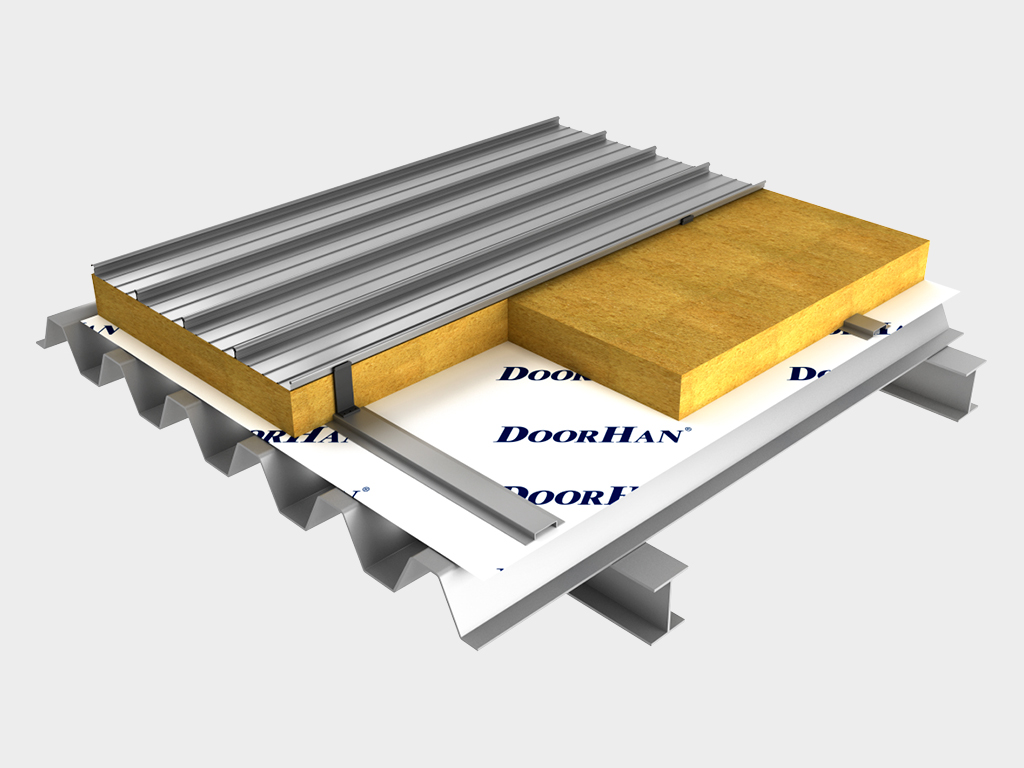

ГИБКИЙ АЛЮМИНИЙ ЧАТЫР (ФАЛЬЦ)

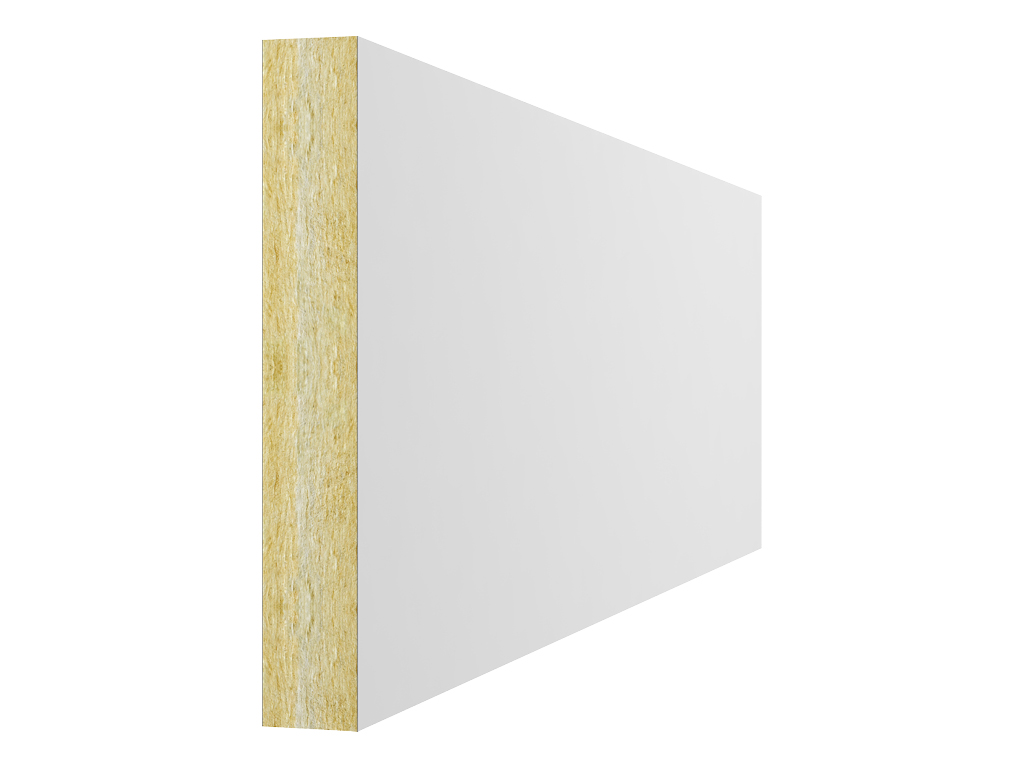

Жумшак (Г)

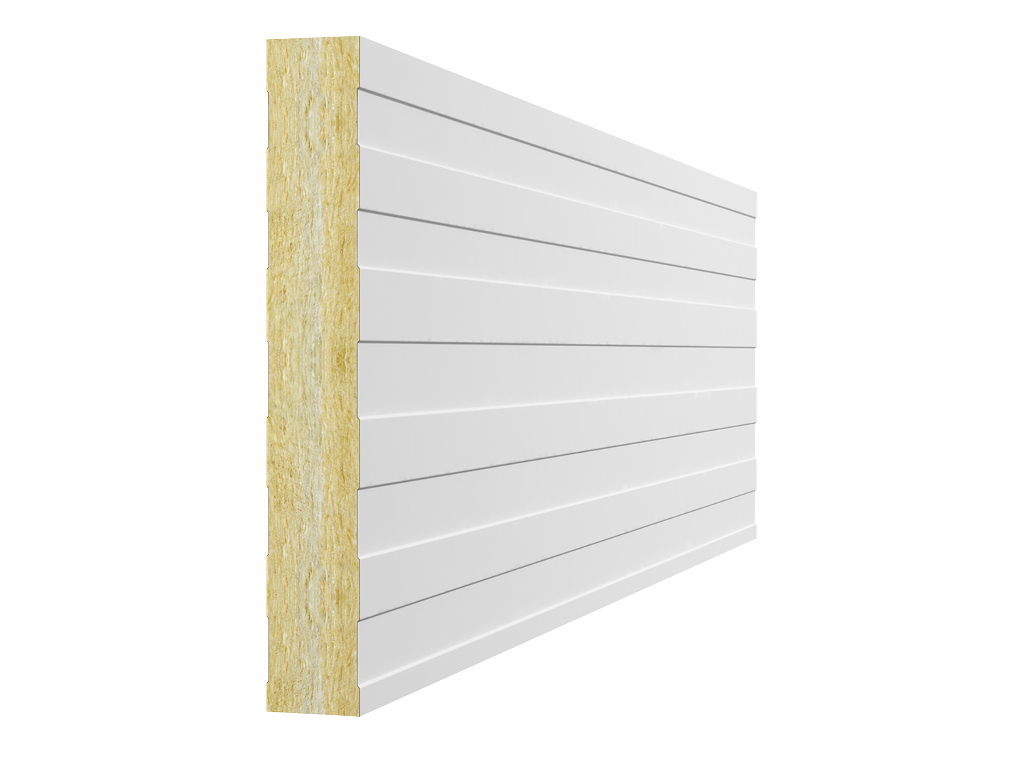

Трапециевидная (Т)

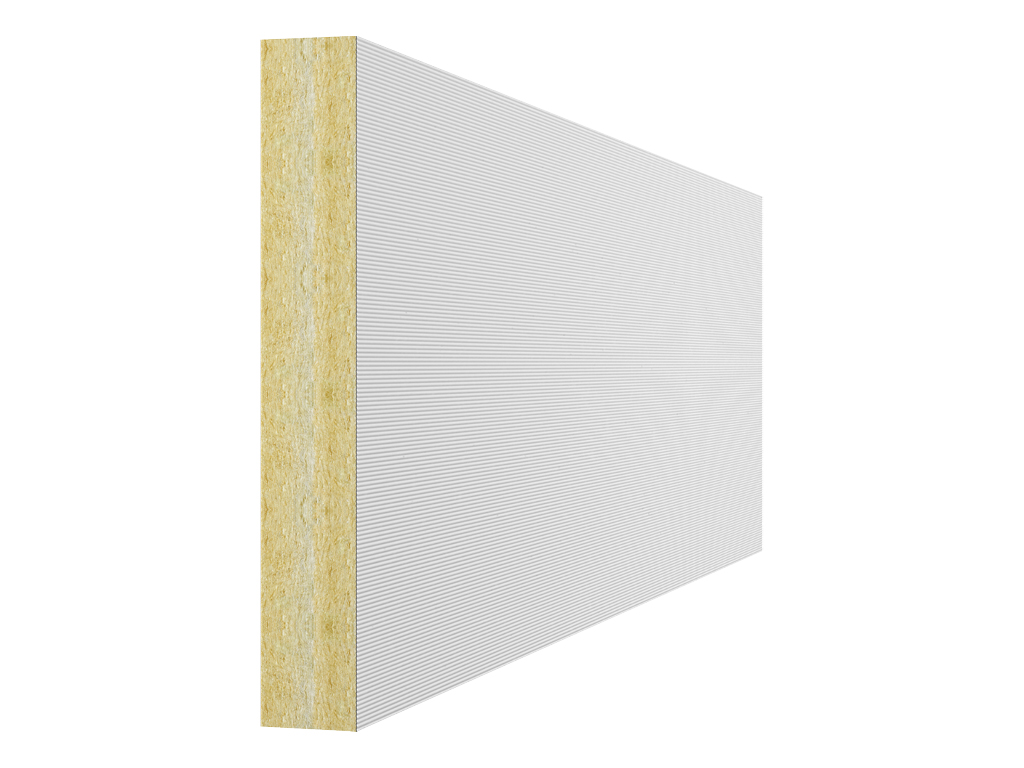

Толкун (В)

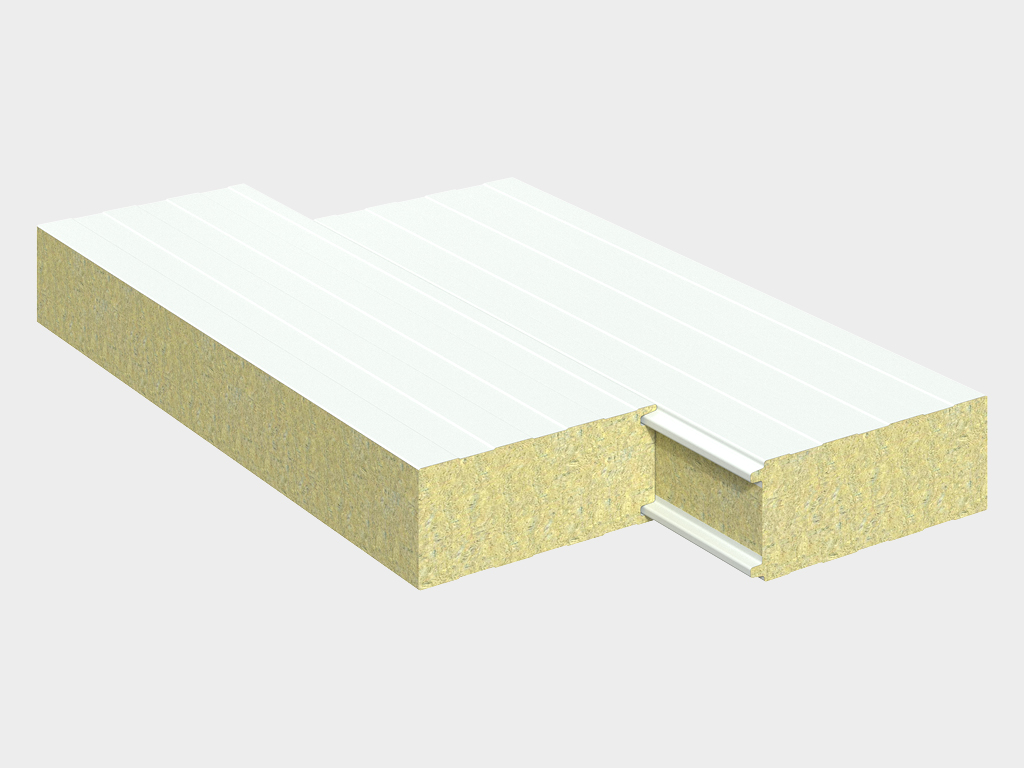

Z-lock

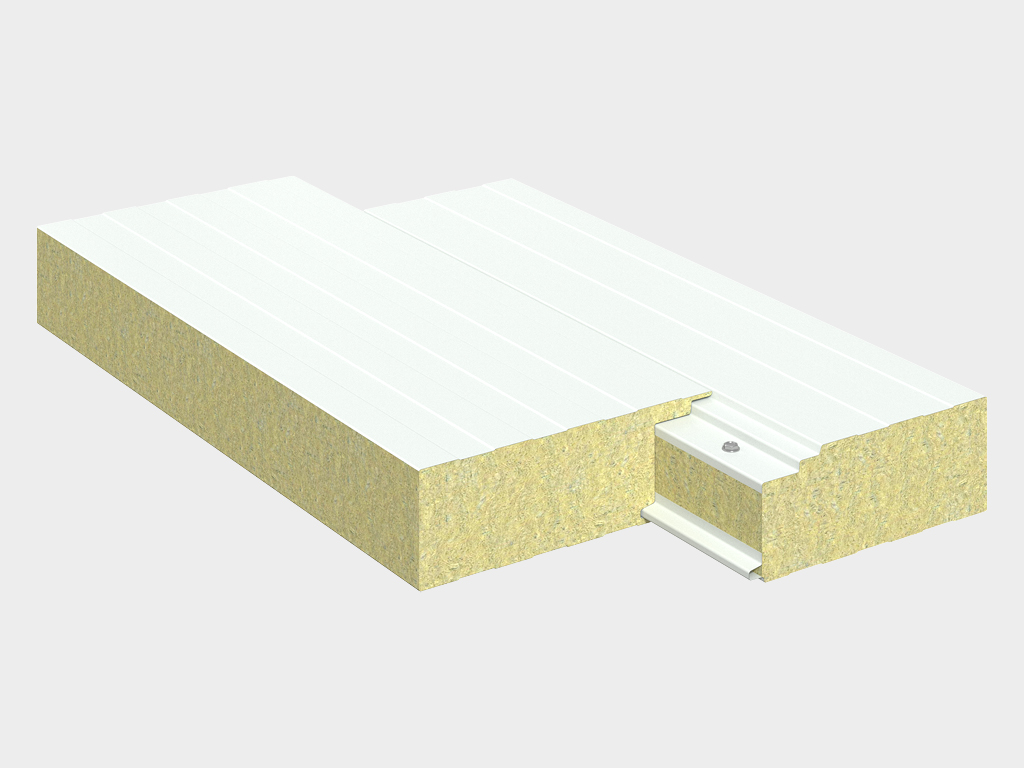

Secret-fix

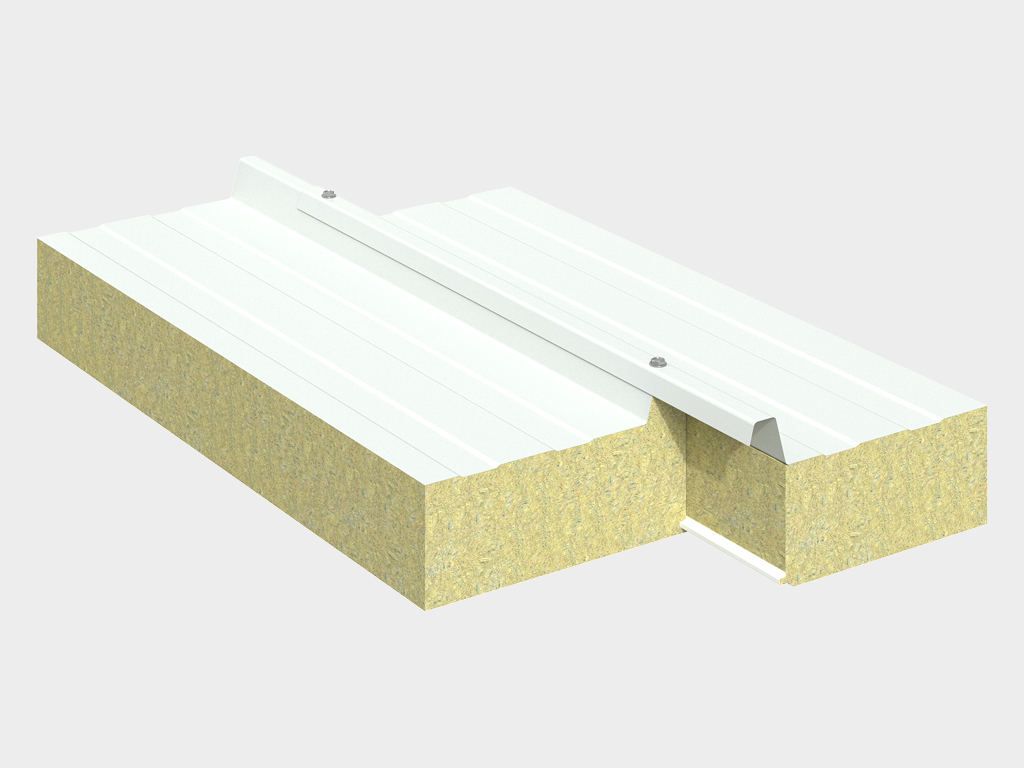

Чатырлык тиркеме

Комплектация

Базовая комплектация

Дополнительная комплектация

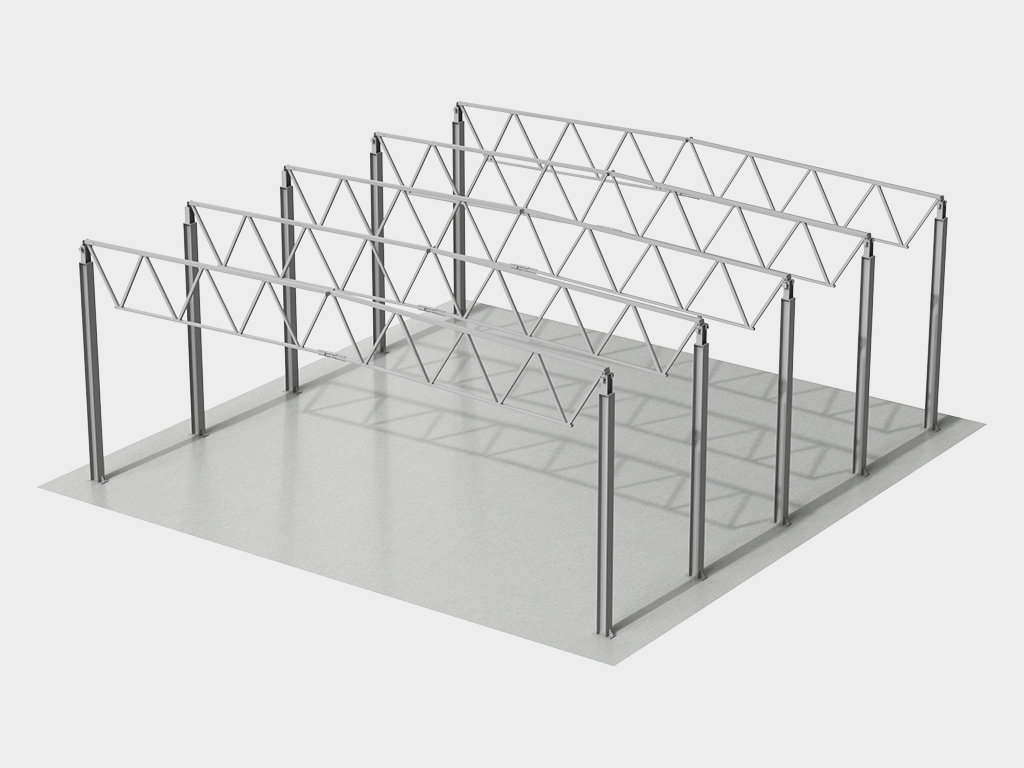

Колдоо каркасы.

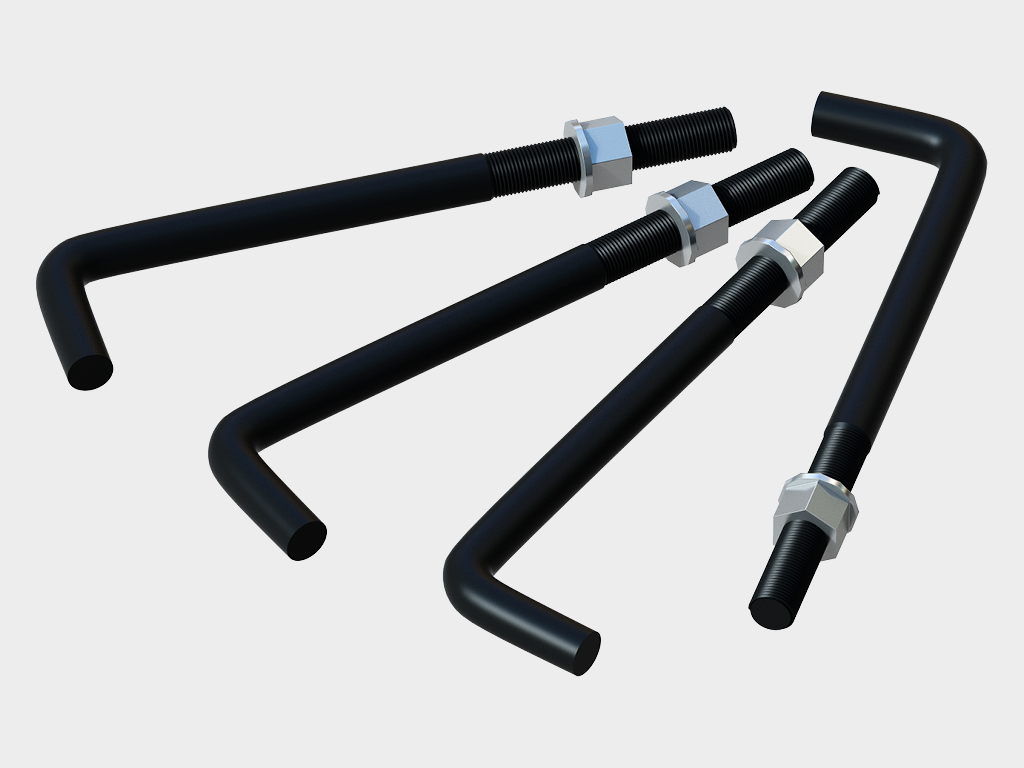

Анкердик болттор (топтор).

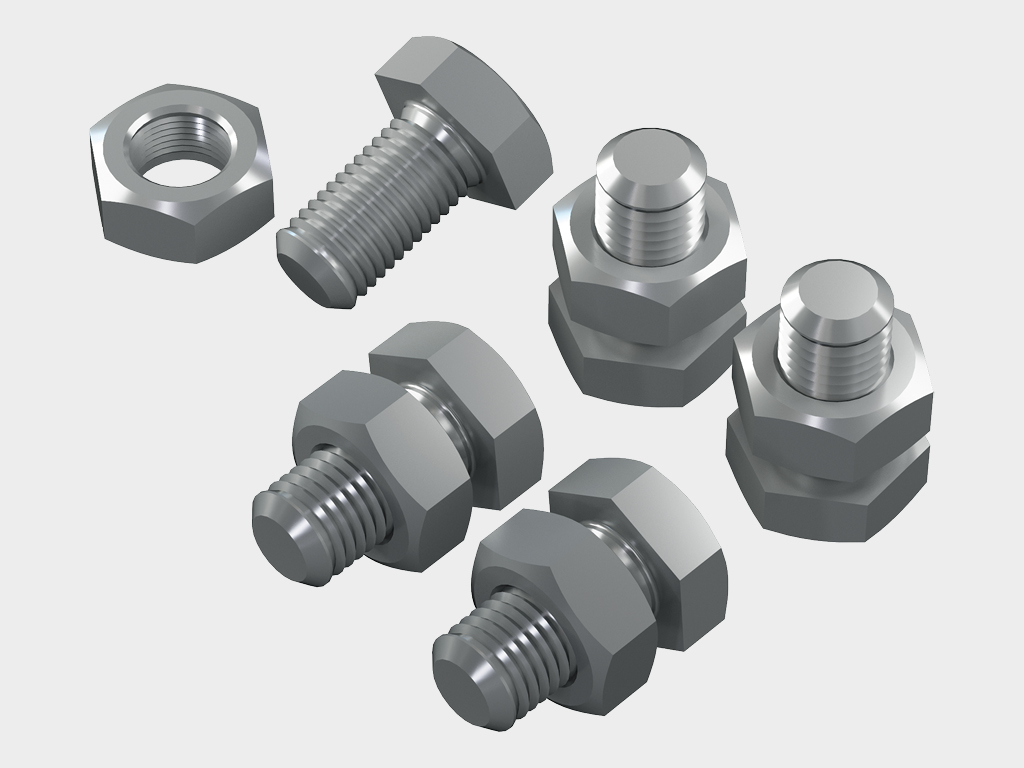

Колдоо каркасынын элементтерин туташтыруучу болттор.

Индивидуалдуу түс RAL боюнча.

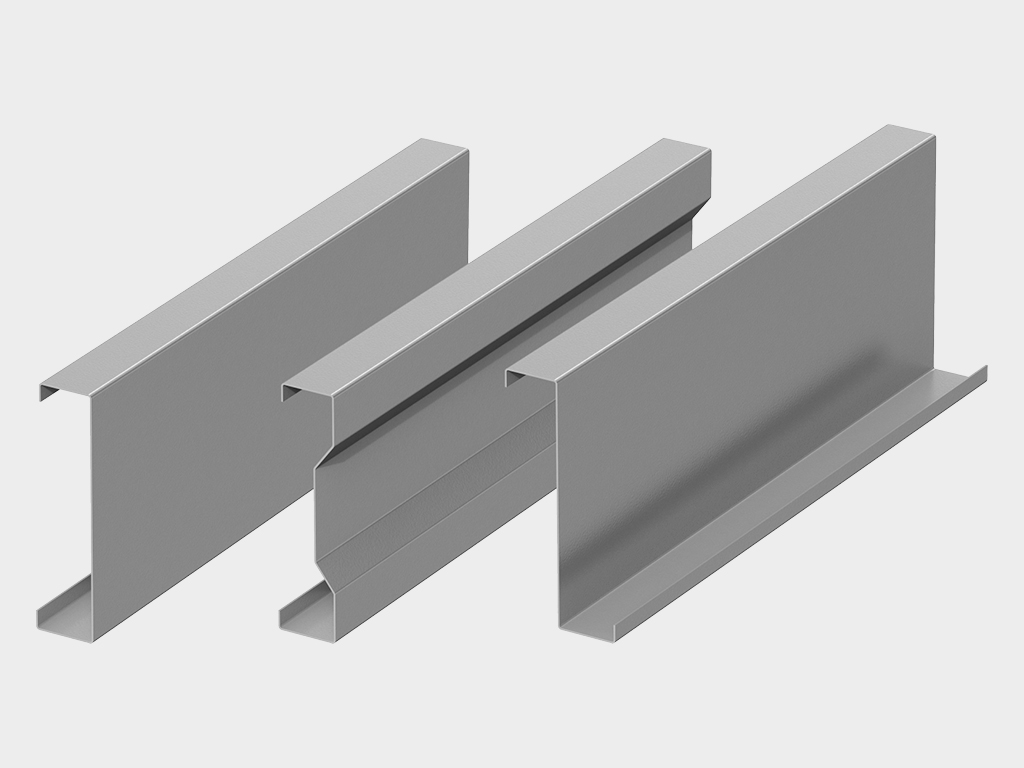

Прогон системалары (шатырлык, дубалдык прогондор).

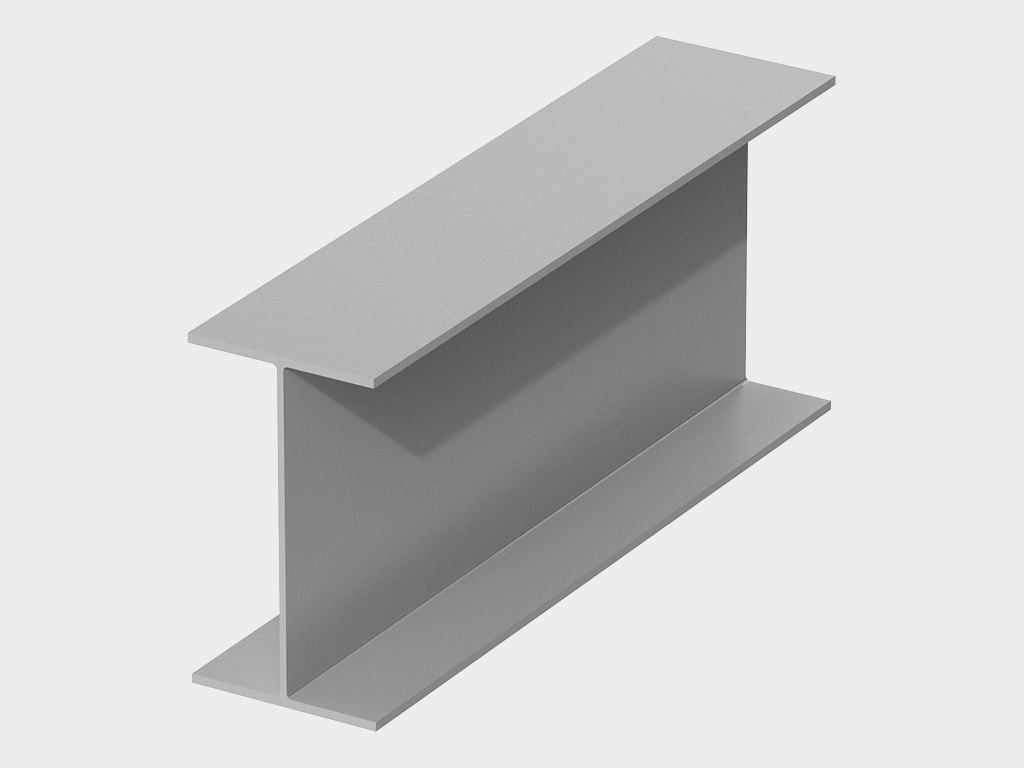

Кран астындагы калың балкалар (асма жана көпүрөлүү крандар үчүн).

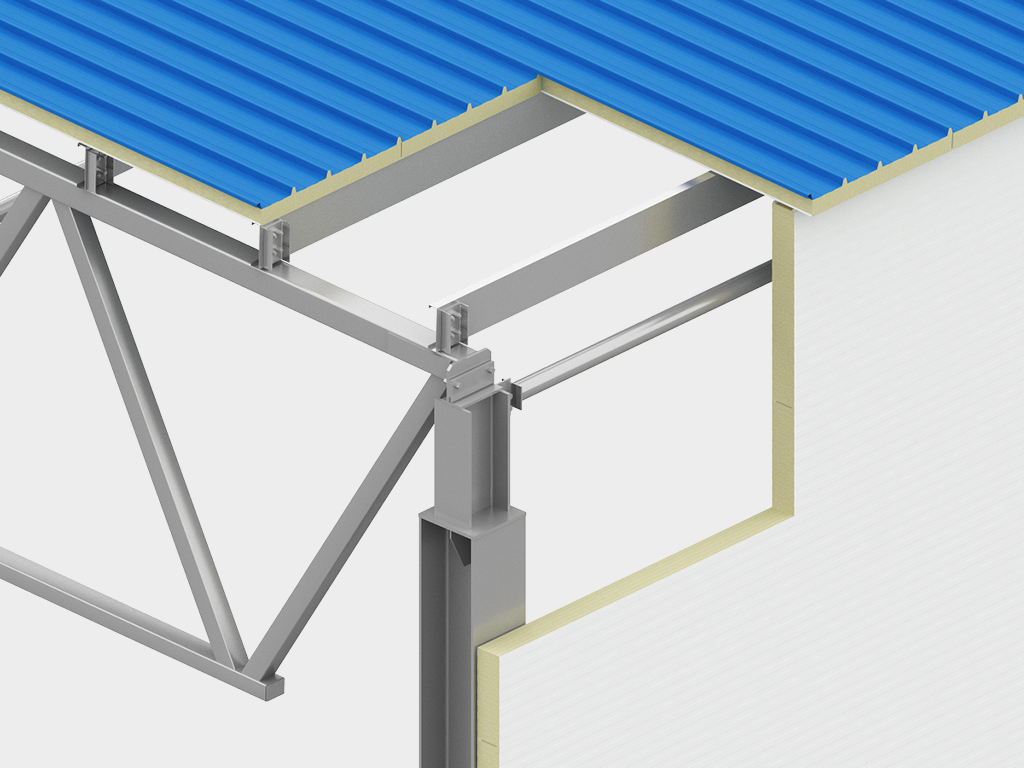

Чек аралык конструкциялар.

Кошумча элементтер, жабынычтар.

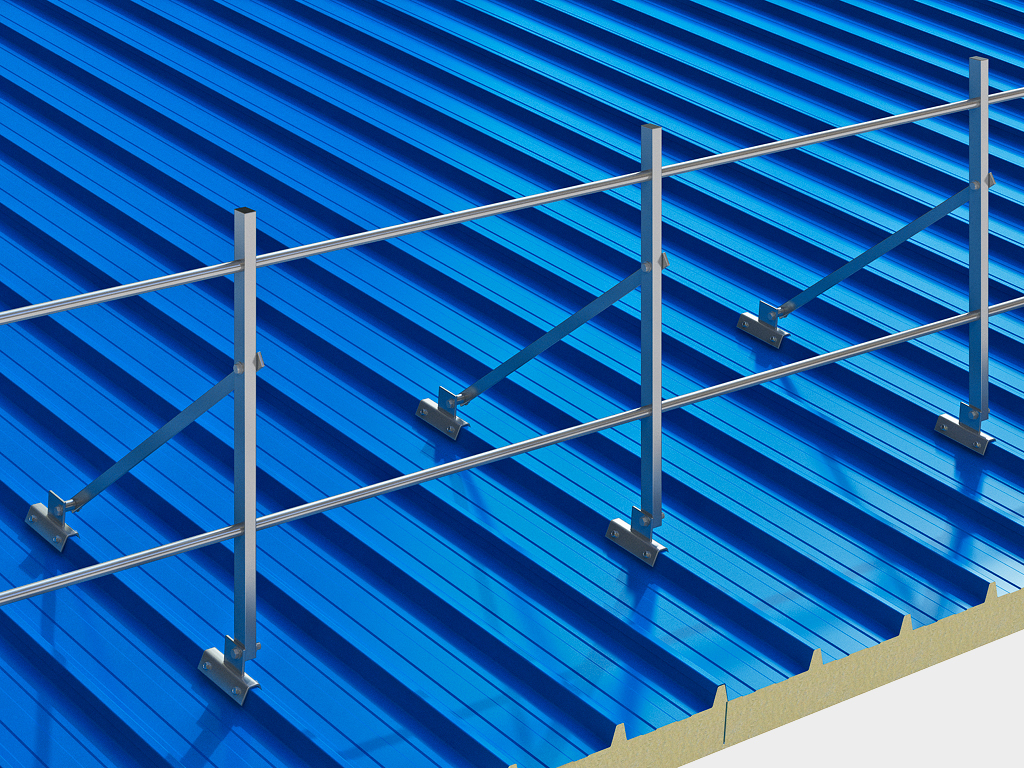

Шатырлык тосмолор.

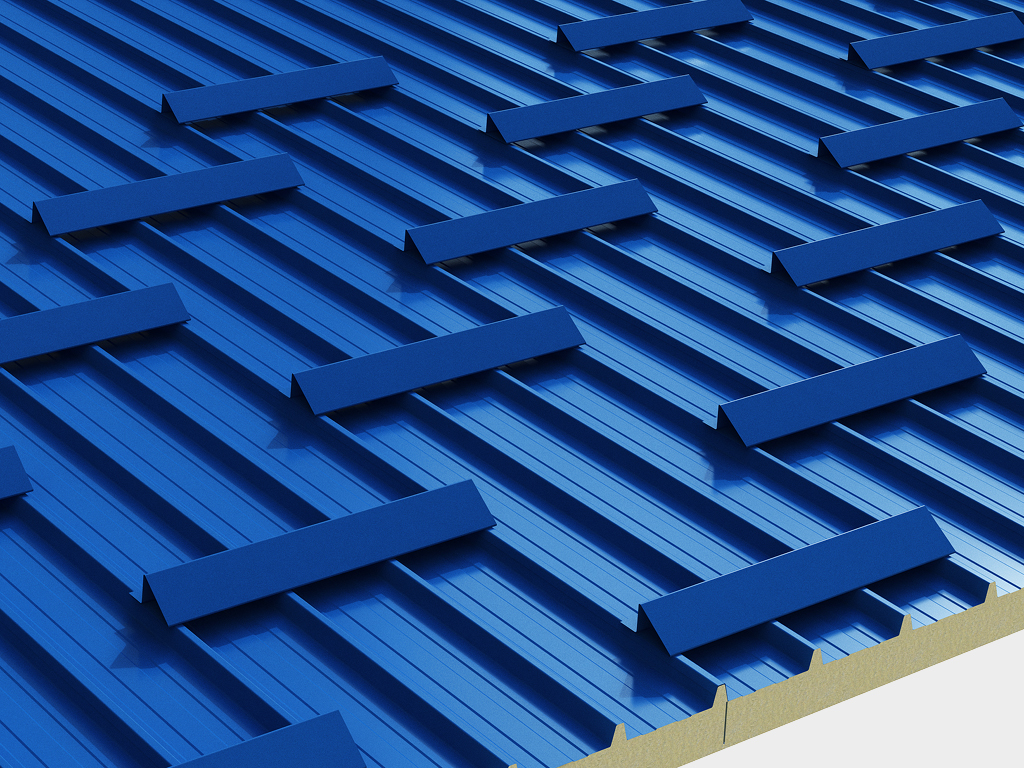

Кар кармоочу жабдуулар.

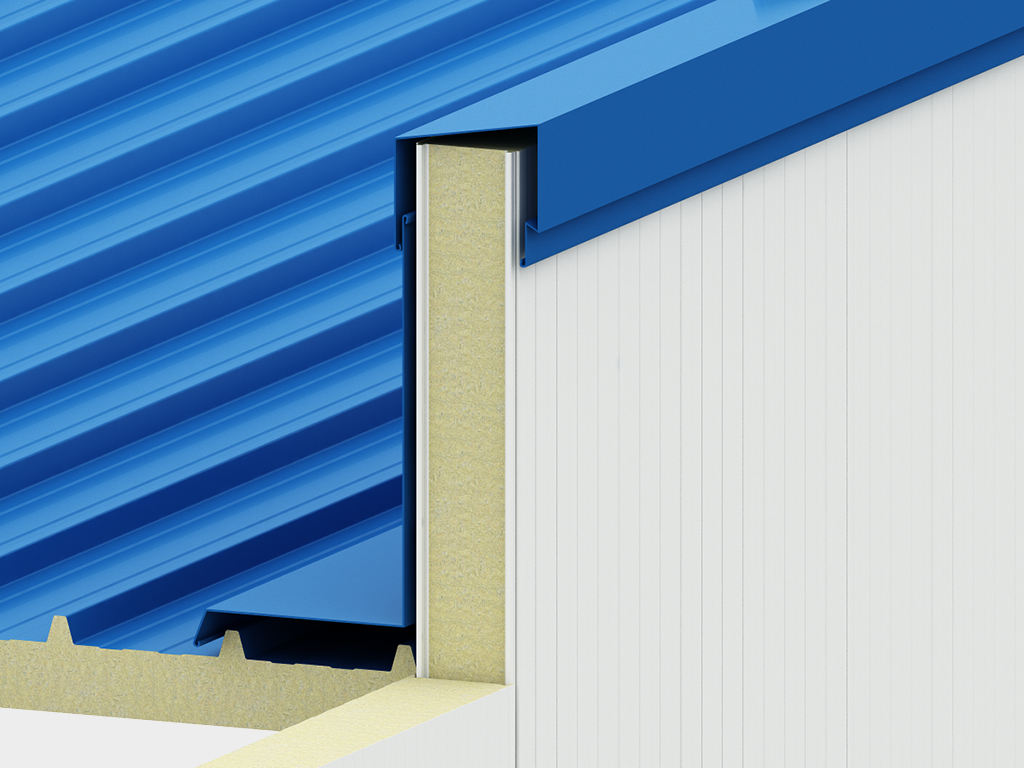

Парапет.

Козырек.

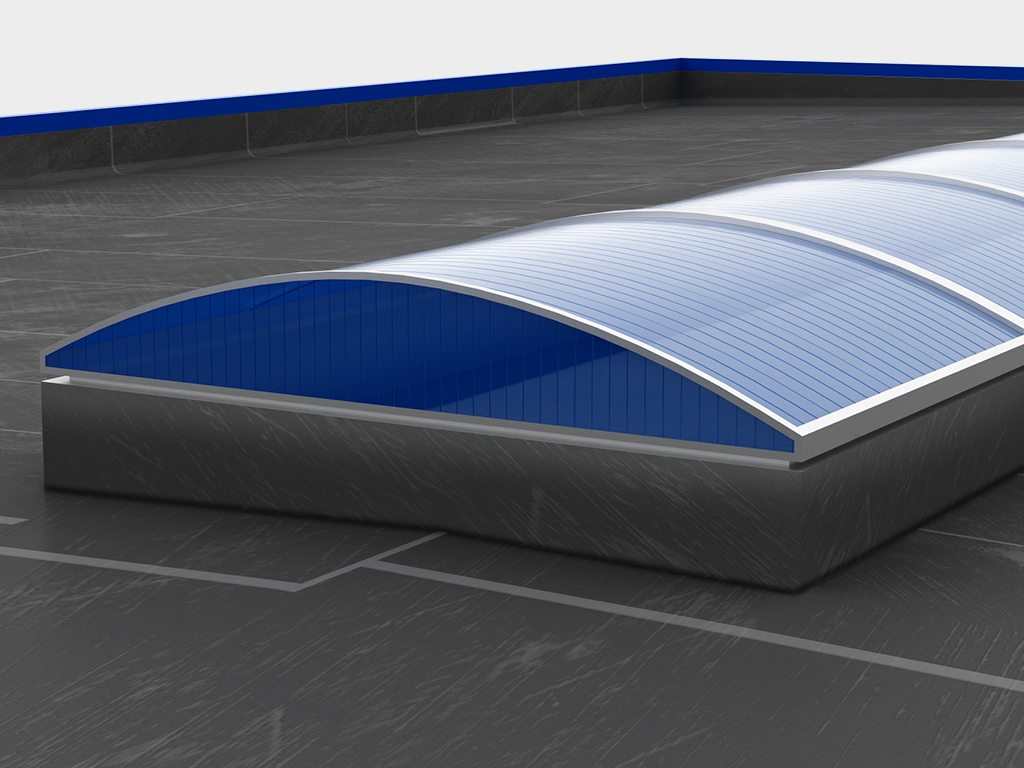

Шатыр фонарлары.

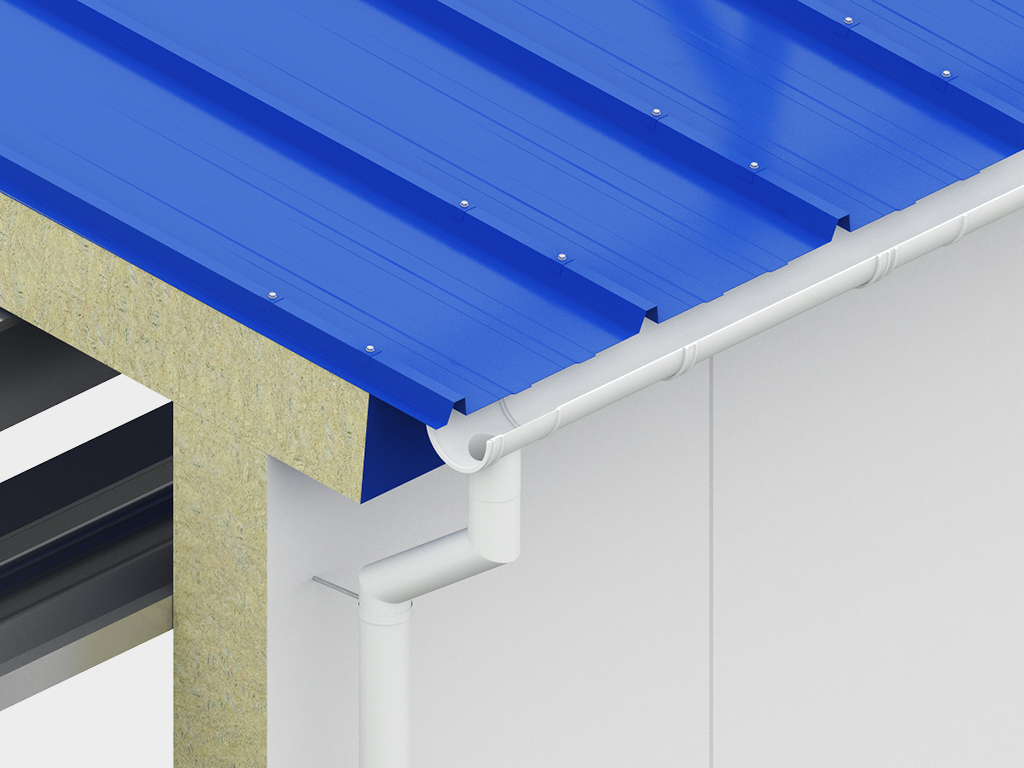

Суу агым системасы (ички жана/же сырткы сууну агызуу).

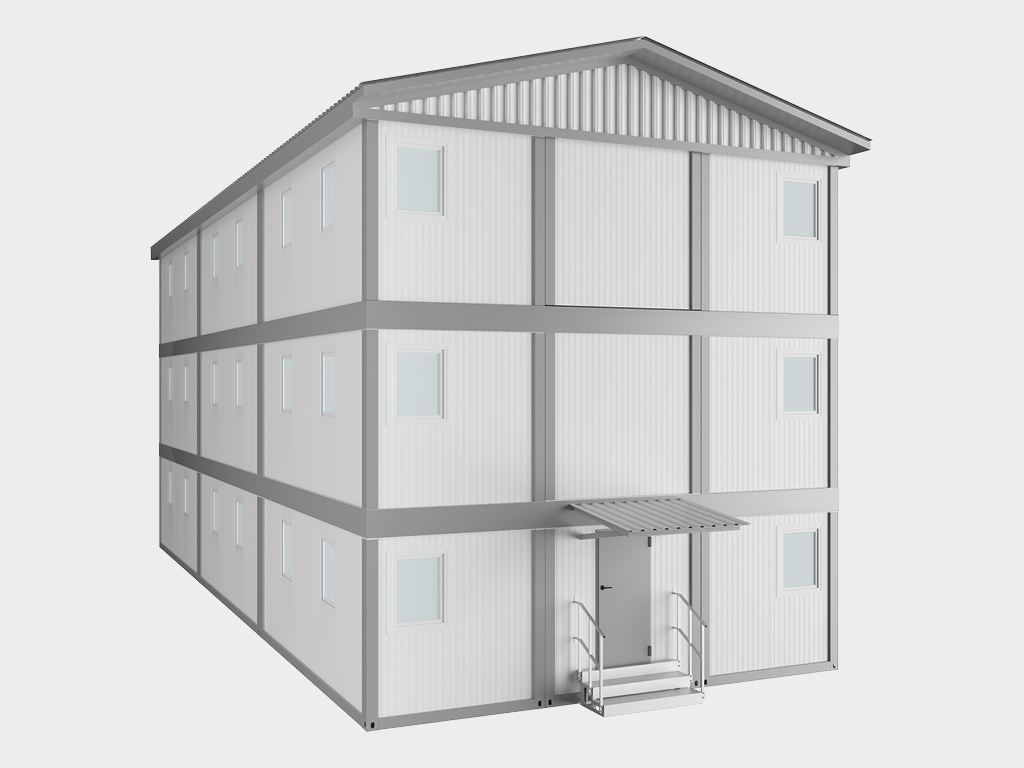

Модулдук системалар.

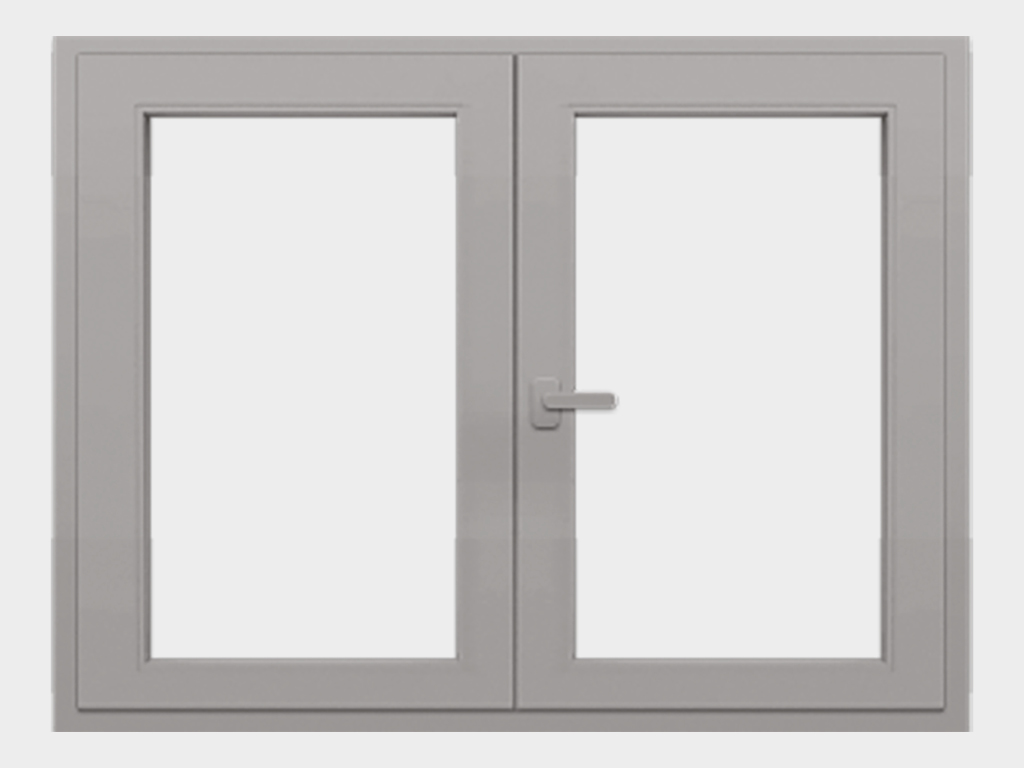

Терезелер.

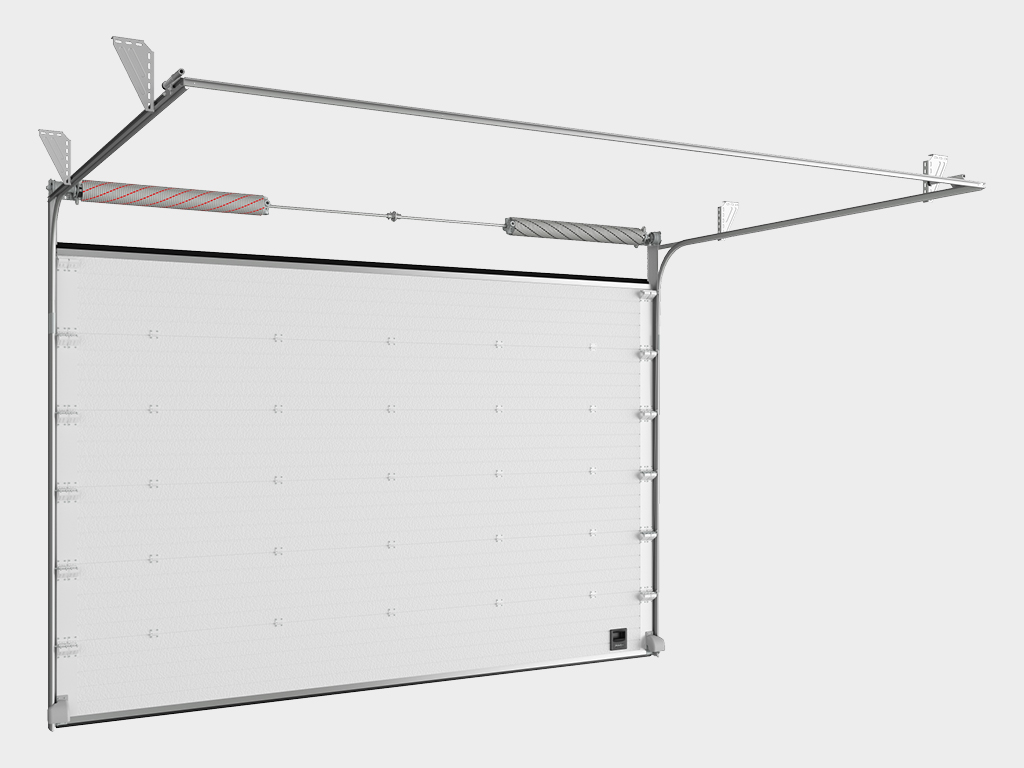

Эшик системалары (секциялык, складдык, сүрүлмөлүү, ангардынкы, спиралдык, роллеттик, өрт коопсуздук).

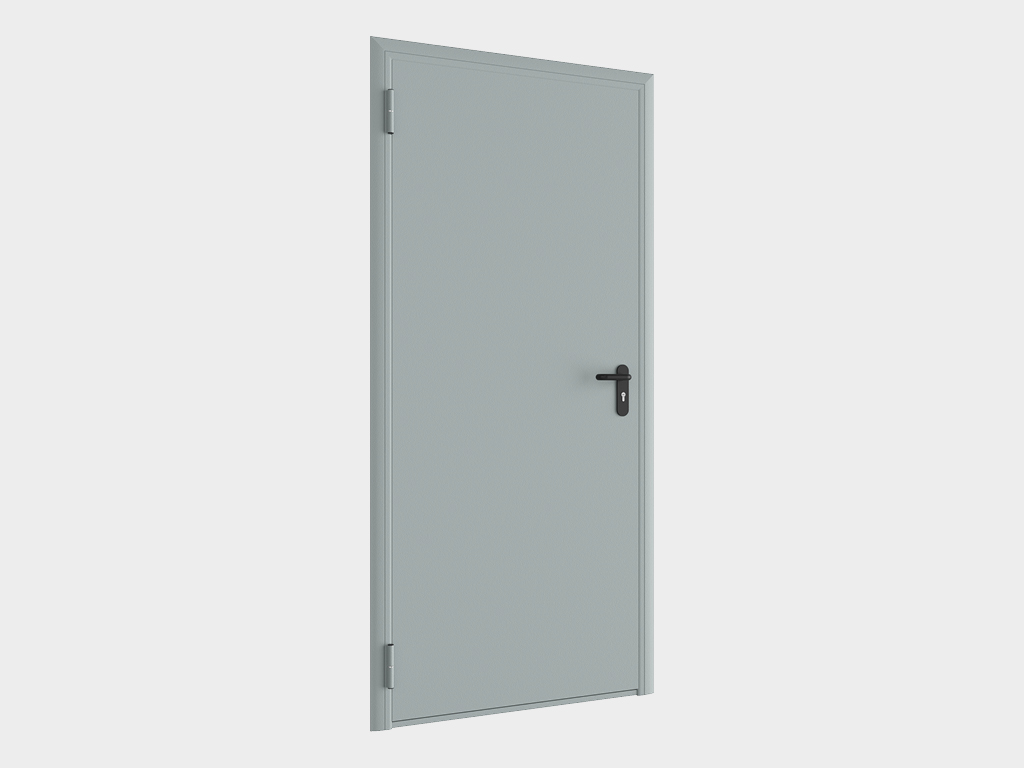

Эшик системалары (техникалык, өрт коопсуздук, муздаткыч камералар үчүн эшиктер).

Алюминий системалары (витраждык системалар).

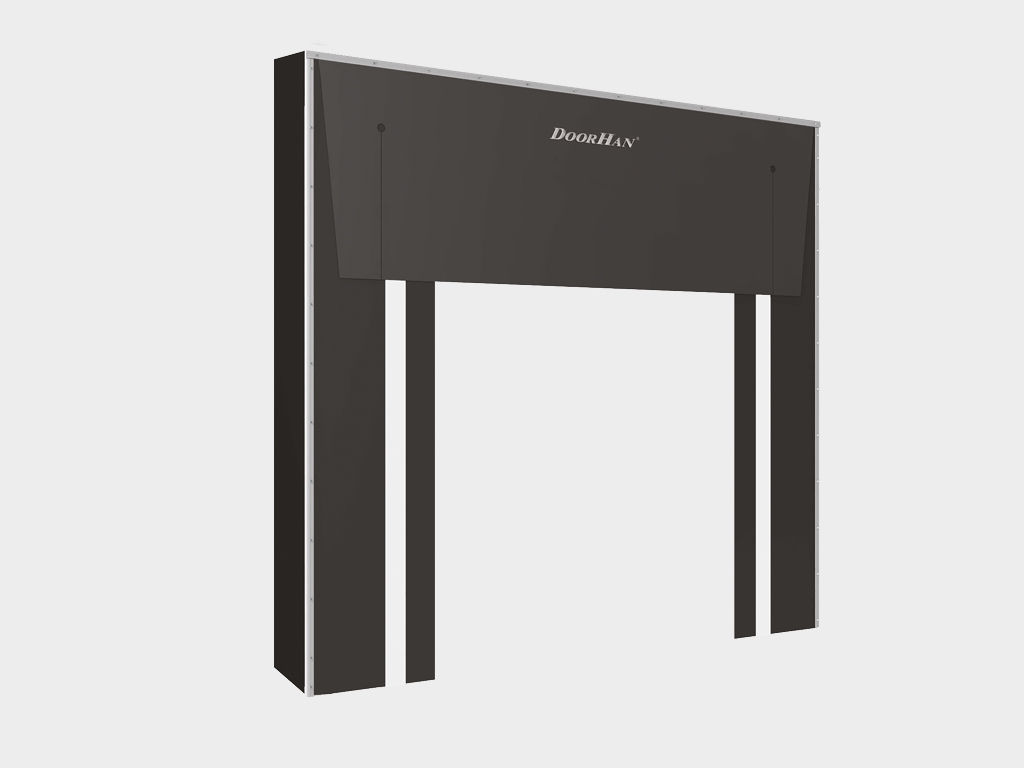

Жүк түшүрүү жабдуулары (жүк түшүрүү тамбурлары, герметикаторлор, деңгээлдөөчү платформалар, көтөрүүчү столдор).

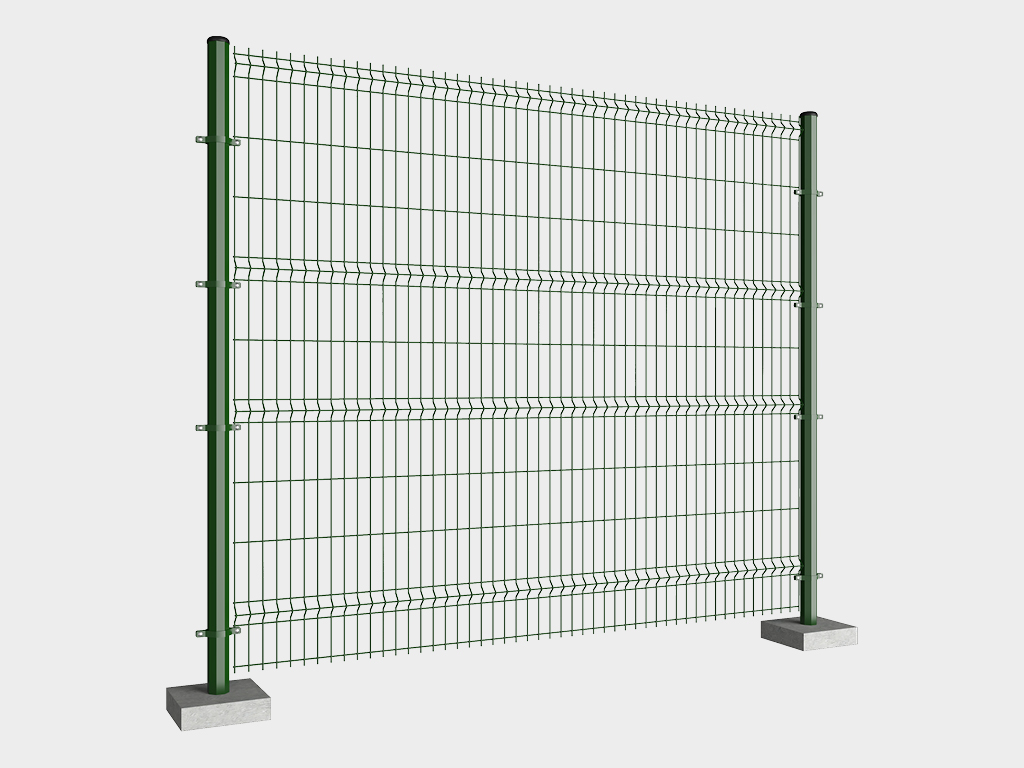

Сырттагы тосмолор системалары.

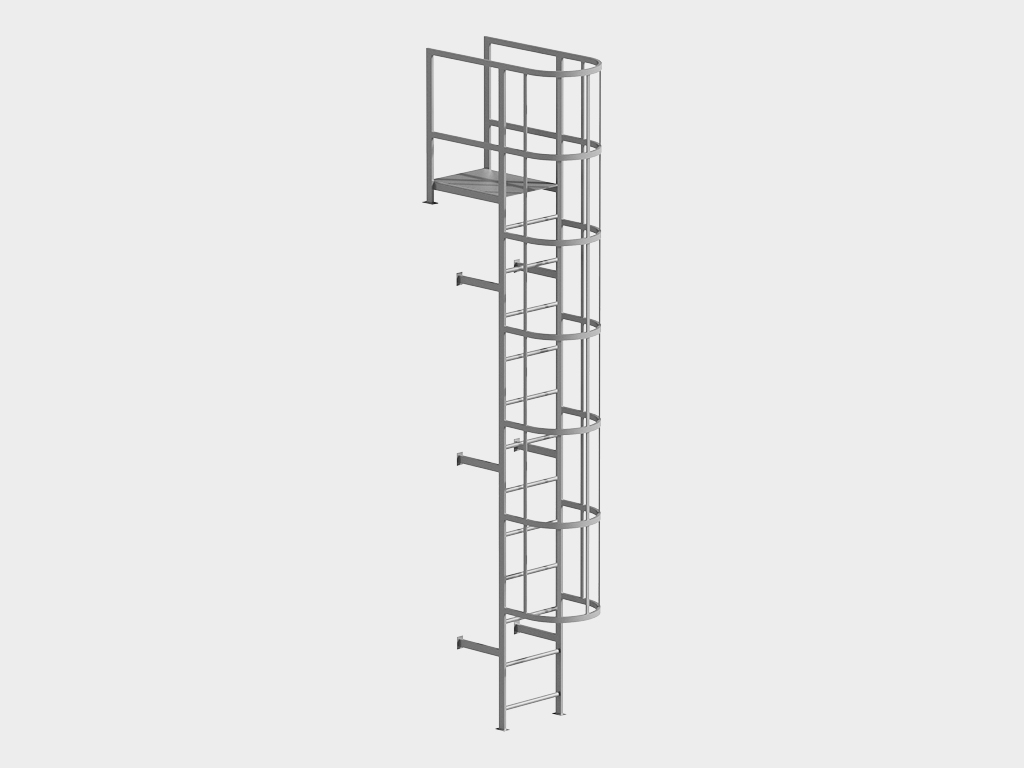

Өрт коопсуздук боюнча тик тепкичтер.

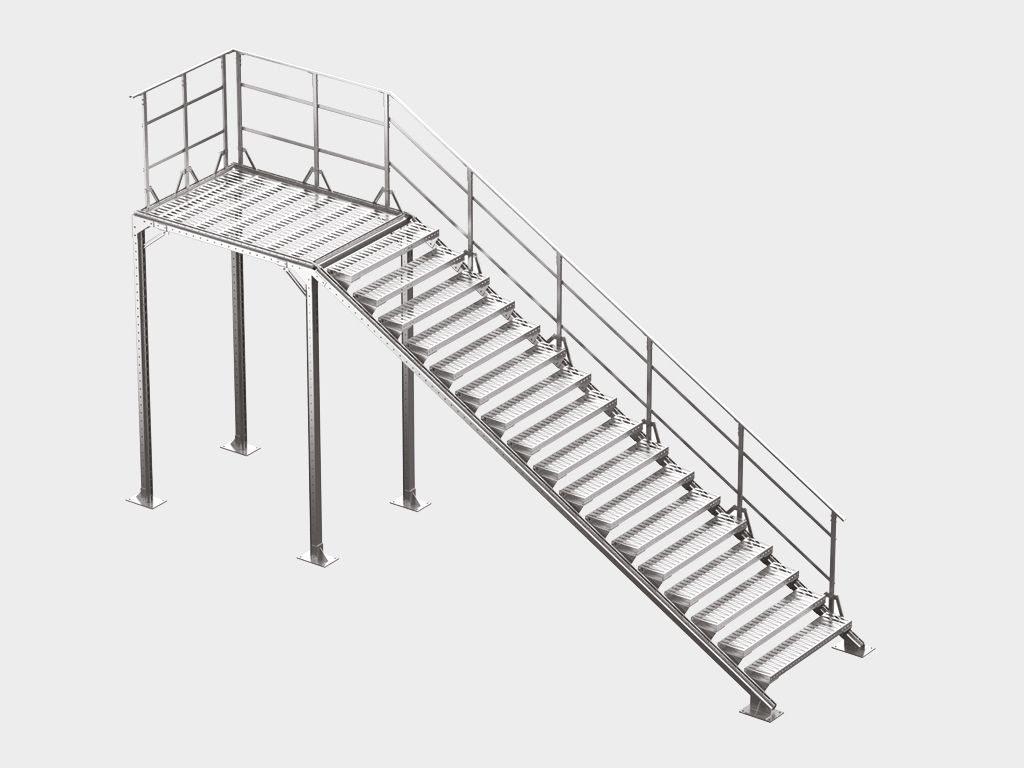

Марштык тепкичтер (сырткы жана ички).

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, м

Чек жок

Ширина, мм

100 000ге чейин

Шаг между рамами, м

12ге чейин

Высота до низа несущей балки, м

40ка чейин

Уклон кровли, %

2–30

Количество пролетов, шт

Чексиз

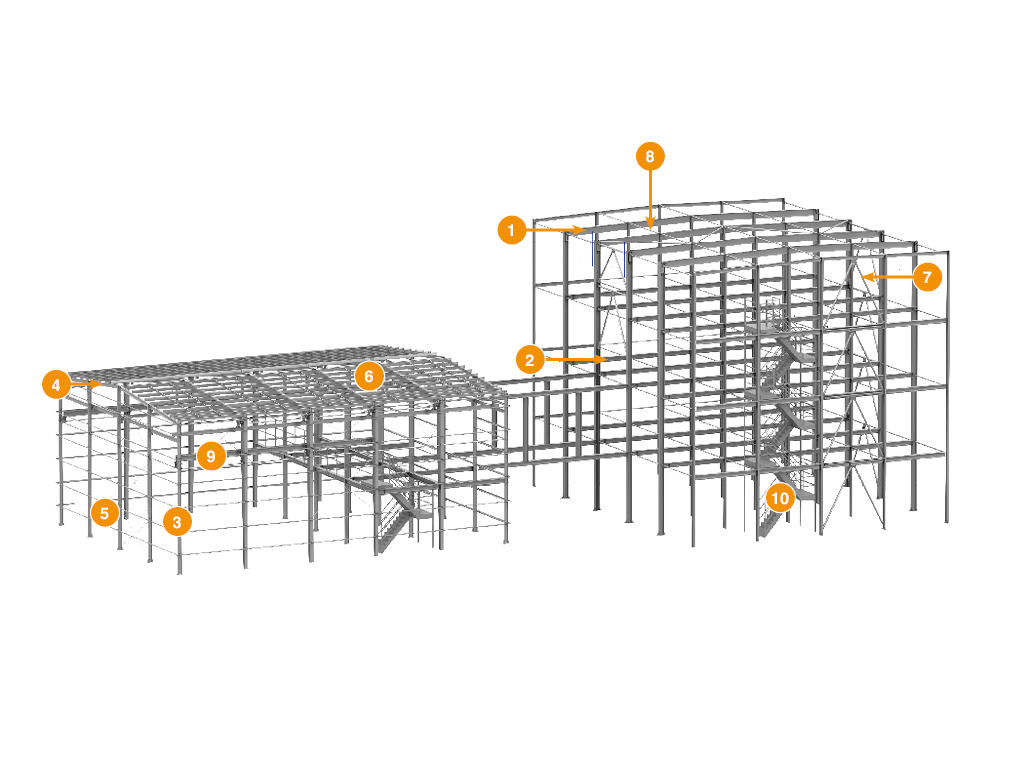

Жүктү көтөрүүчү каптоо элементи (ферма, ригель)
Жүктү көтөрүүчү төбө элементи (балка)
Сутун
Чатырдын учу үчүн рама
Кыймылдаткыч дубалдык
Чатыр прогону
Вертикалдык байланышы
Горизонталдык байланышы
Кран алдындагы конструкциялар
Баскычтар (маршевая лестница)

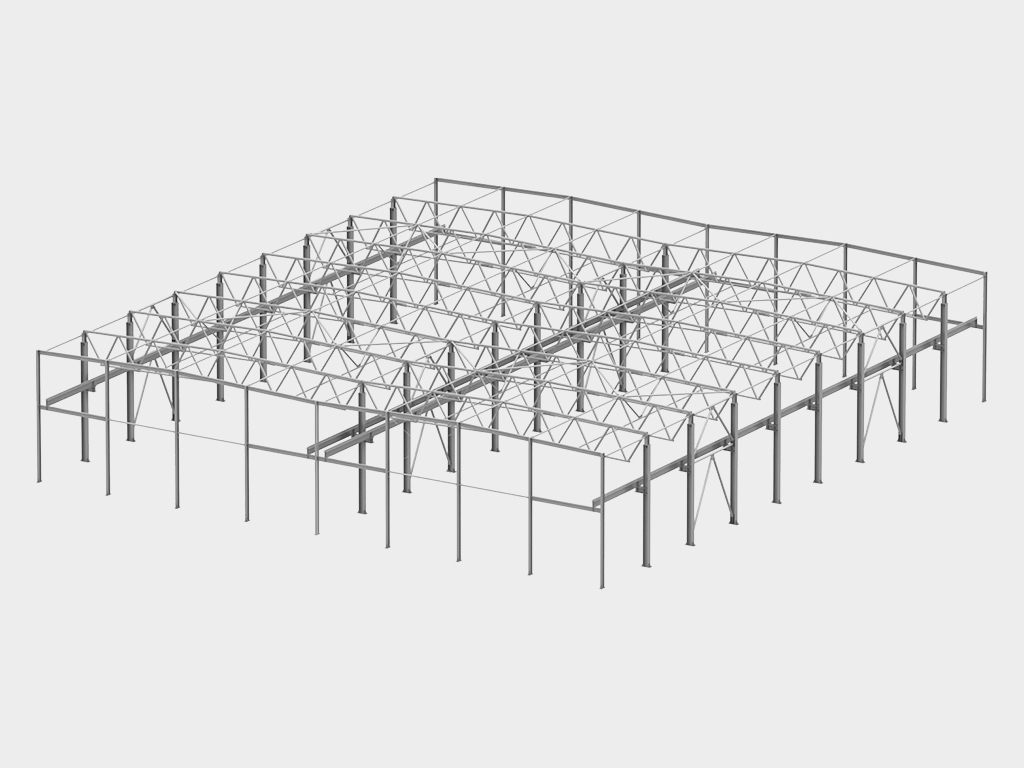

Ферма тибиндеги имараттын каркасы.

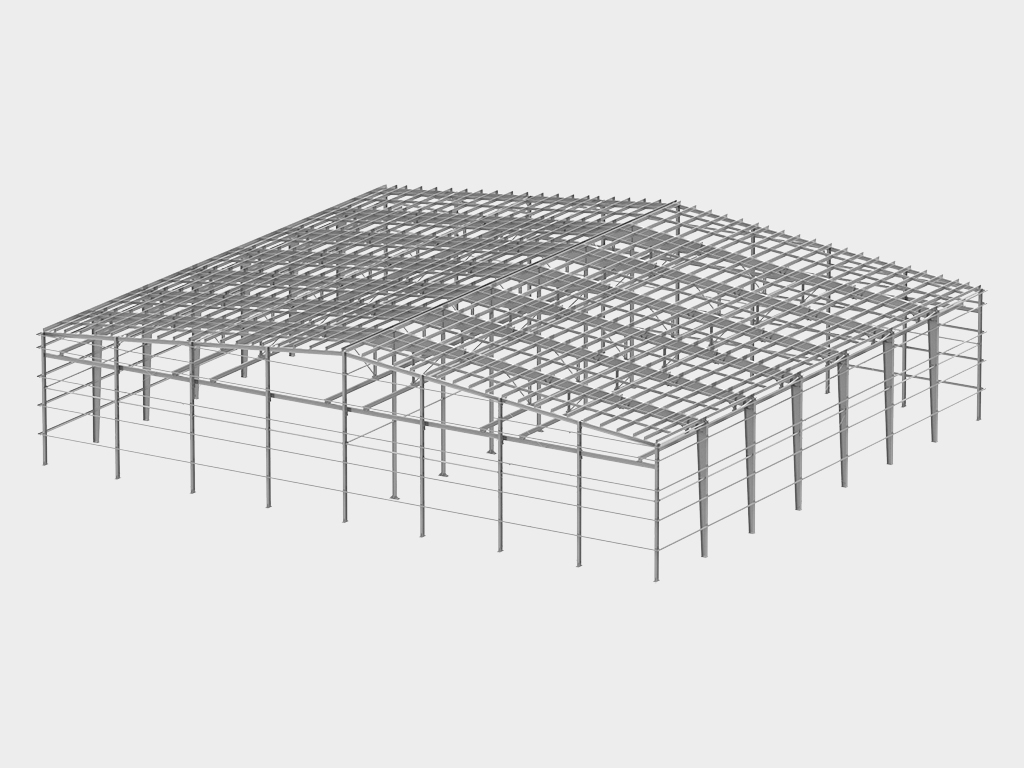

Рамалык тибиндеги каркас.

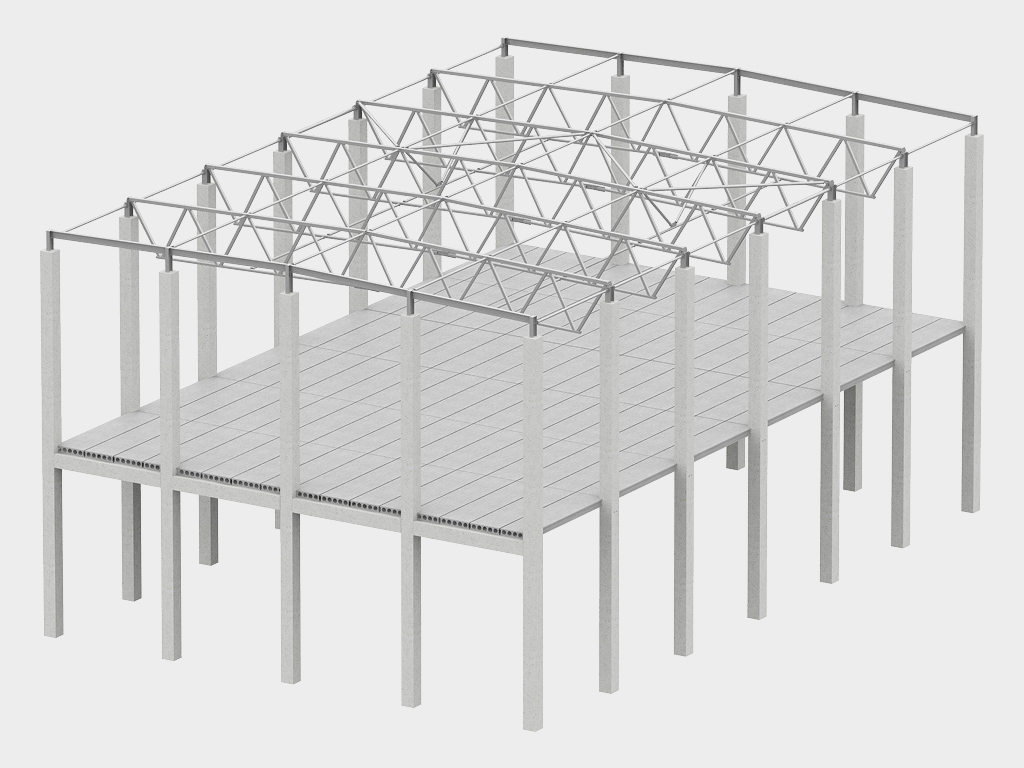

Аралаш каркас (темир-бетон тилкелери жана металл чатыр ригелдери).

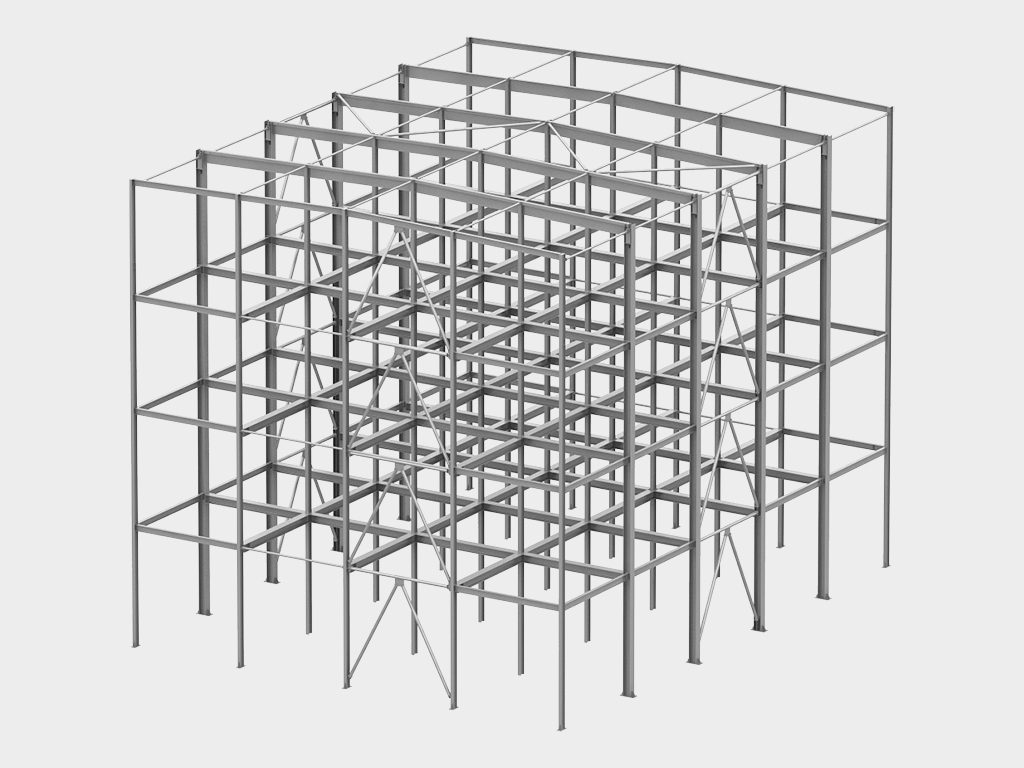

Бурчтук-байланыштуу каркас.

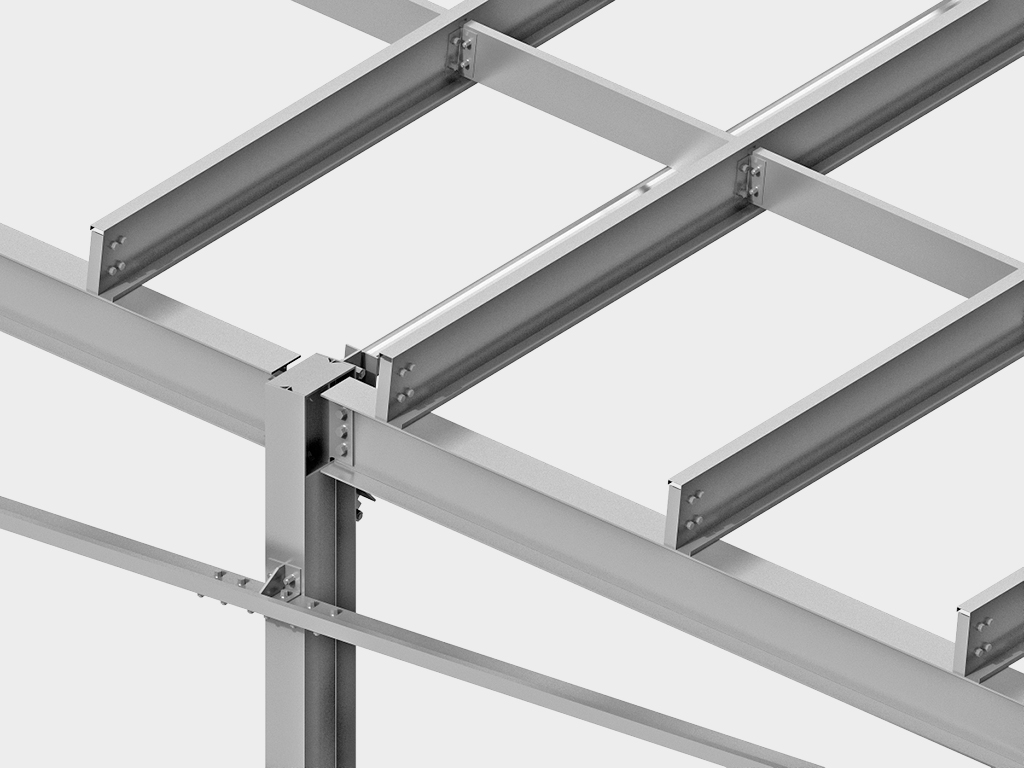

Цинктелген Z, C, ∑ формалуу профилдерден турган прогон системасы.

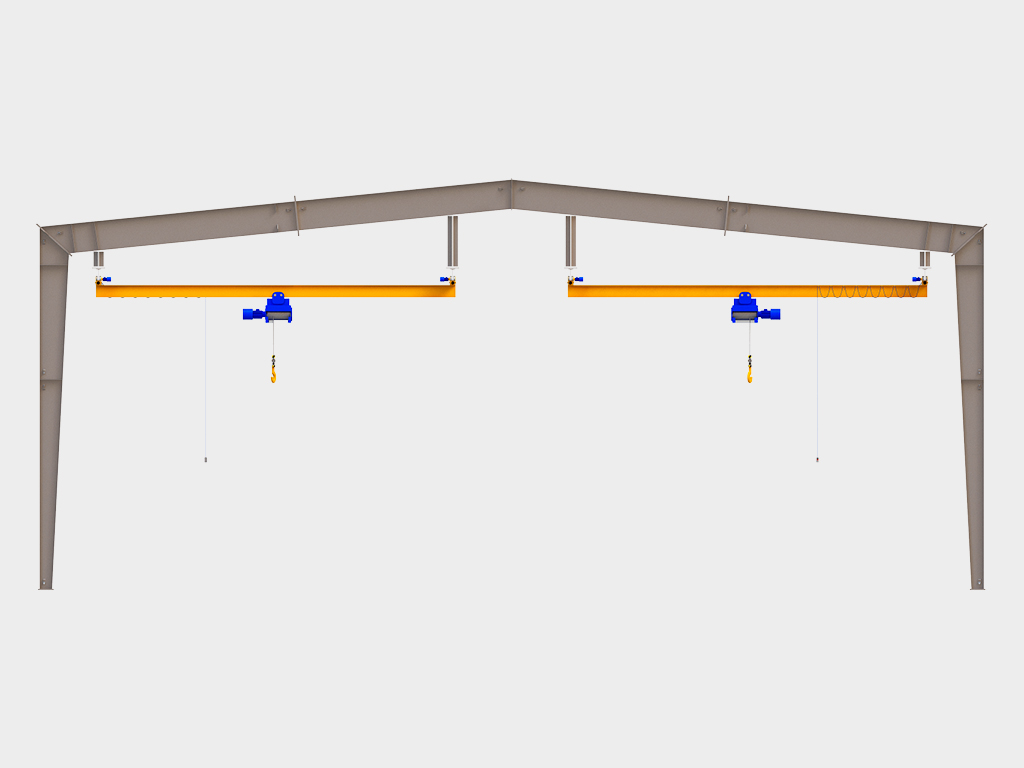

5 тоннага чейин жүктү көтөрүүчү асма крандар үчүн подкрандык конструкциялар.

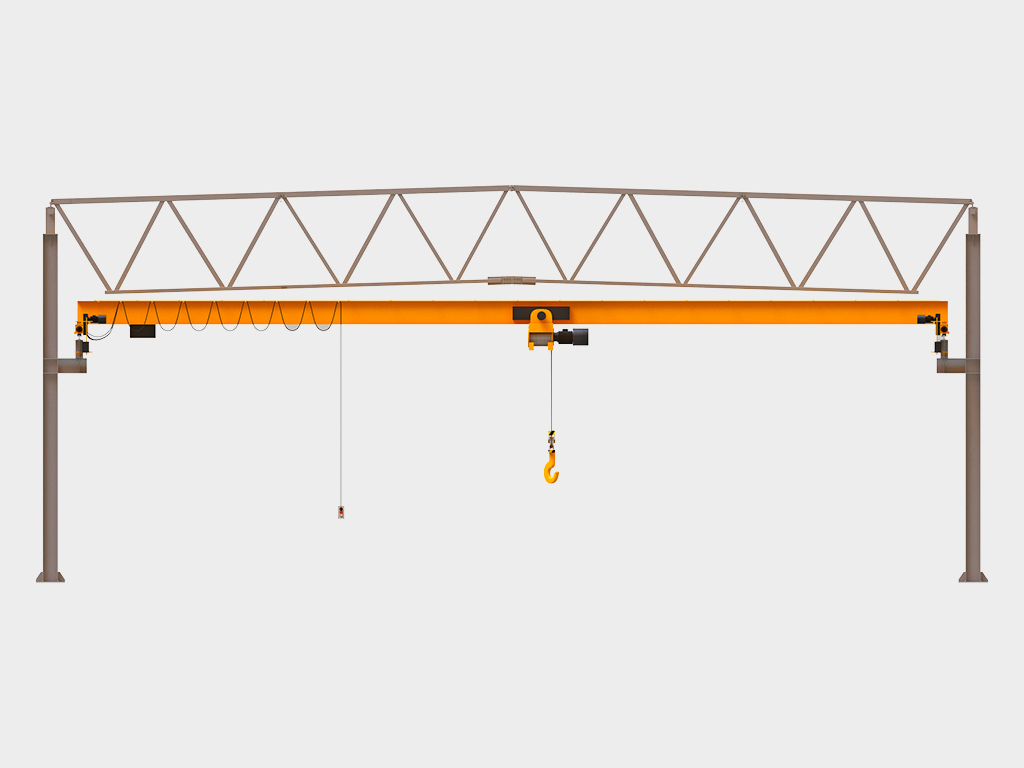

100 тоннага чейин жүктү көтөрүүчү көпүрөлүү крандар үчүн подкрандык конструкциялар.

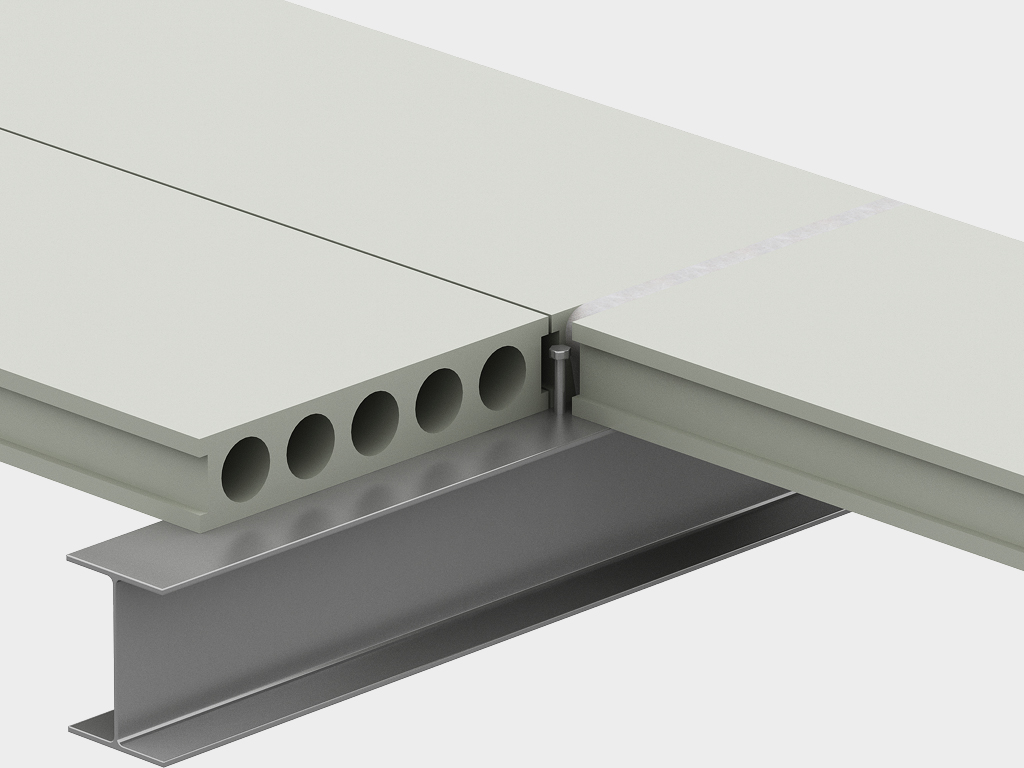

Өндүрүш цехинде даярдалган темир-бетон плиталар менен каптоо.

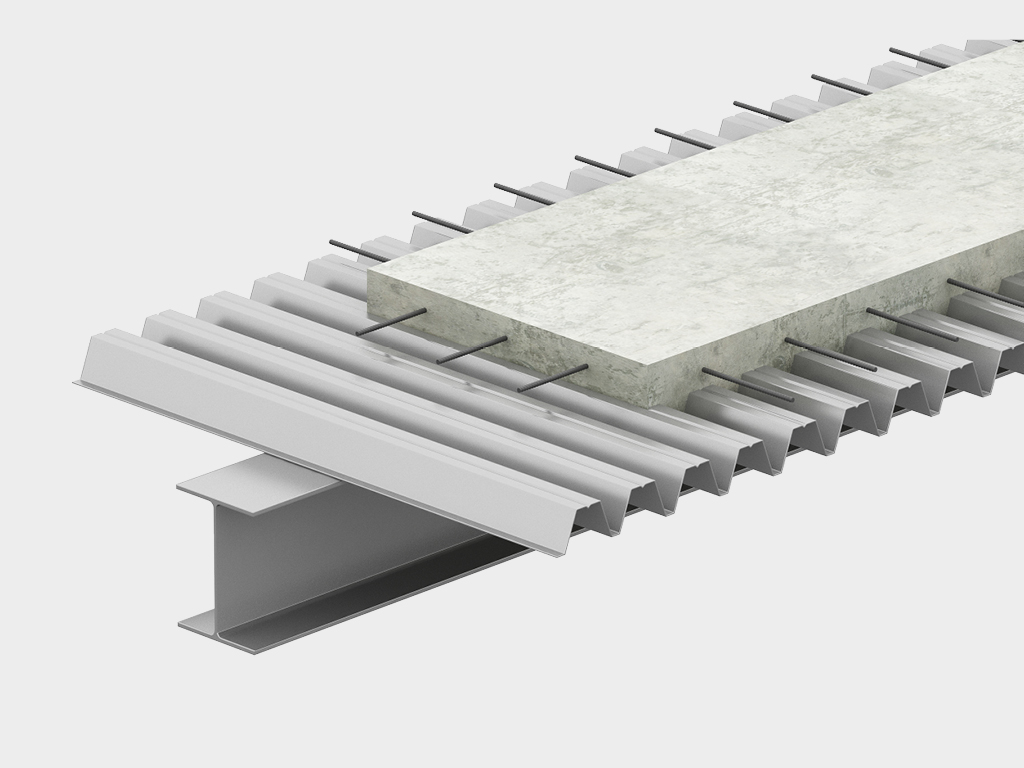

Профлисттен жасалган алынбаган калыптагы монолиттик каптоо.

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	80–560	I–VIII кар тѳшѳм райондору үчүн
Ветровая нагрузка, кг/м²	17–85	I–VII шамал жүгүнѳ карата райондор үчүн
Сейсмическая нагрузка, баллы	До 9
Толщина заполнения, мм	80; 100; 120; 150; 180; 200; 250	Минералдык жүндѳн жасалган жылуулук изоляциясы бар дубалдык сэндвич-панелдер үчүн
Толщина заполнения, мм	80; 120; 160	PIR/PUR жылуулук изоляциясы бар дубалдык сэндвич-панелдер үчүн
Толщина заполнения, мм	100; 120; 150; 180; 200; 250	Минералдык жүндѳн жасалган жылуулук изоляциясы бар шатырдык сэндвич-панелдер үчүн
Толщина заполнения, мм	120; 160	PIR/PUR жылуулук изоляциясы бар шатырдык сэндвич-панелдер үчүн
Толщина заполнения, мм	140; 160; 180; 200; 240	Минералдык жүндѳн жылууланган жумшак (мембраналык) шатыр үчүн
Этажность	Көп кабаттуу	Бийиктиги 40 мге чейинки имараттар үчүн
Срок службы, лет	50гө чейин

1. Металл конструкцияларга негизделген имараттар жана курулуштар атмосфералык, климаттык жана техногендик факторлордун бузуу таасирин алдын алуу үчүн үзгүлтүксүз тейлөөгө муктаж.

2. Имараттардын, алардын бөлүктөрүнүн жана конструкциялык элементтеринин жарактуулугун жана эксплуатациялык абалын камсыз кылуу үчүн ѳз убагында комплекстүү тейлөө иш-чаралары аткарылышы зарыл.

3.Металл каркаска негизделген имаратты же курулушту пайдалануу, техникалык тейлѳѳ, кайра жабдуу же оңдоо иштерин жүргүзүү учурунда алардын конструктивдик чечимдерине ѳзгѳртүү киргизүү, ошондой эле курулуш конструкцияларын бекемдөө иштерин долбоорсуз же долбоордук уюм менен макулдашуусуз жүргүзүүгө тыюу салынат.

4. Конструкциянын көтөрүүчү жөндөмдүүлүгүнө таасир эткен өзгөртүүлөрдү долбоордук уюм менен макулдашуусуз жүргүзүүгө болбойт.

5. Имараттардын айрым компоненттерин – сырткы болот эшиктерин, дарбазаларды, пластик терезелерди пайдаланууда алардын эксплуатация шарттары так сакталууга тийиш. Пайдаланууда өндүрүүчүнүн нускамаларына таянышыңыз керек.

6. Шатырды үзгүлтүксүз тейлѳѳ зарыл: кардан тазалоо, агын түтүктөрүн, лотокторду жана дренаждык түтүктөрдү тазалоо.

7. Суу түтүк системасынын муздашын алдын алуу үчүн лотокторго жана түтүктөргө жылытуучу кабелдерди орнотуу сунушталат.

8. Кар мол жааган мезгилдерде шатырдагы кардын көлөмүн үзгүлтүксүз текшерип туруу керек. Эгерде РФтин нормативдик документтеринде белгиленген кар жүгү ашып кетсе, карды дароо тазалоо талап кылынат.

9. Имараттарды -55°Сден +55°Сге чейинки температурада эксплуатациялоого болот.

10. Имараттарды пайдаланууда өрт коопсуздугунун эрежелерин сактоо милдеттүү.

Упаковка в картон	Характеристики упаковки
Описание	Үлгү өлчөмдөрүнө ылайык, заводдук шарттарда бирдиктүү узун элементтер белгиленген маркалоо менен таңгакталат

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Бүлөнүп-бузулушун алдын алуу үчүн имараттын конструкция элементтерин коргоо каралган

Упаковка в дерево	Характеристики упаковки
Описание	Транспортто жүктөө учурунда каркас элементтерин коргоо үчүн каралган

Упаковка в контейнер	Характеристики упаковки
Описание	Темир жол же суу транспорту менен ташуу учурларында конструкцияларды коргоо максатында каралган

Упаковка в коробку	Характеристики упаковки
Описание	Метиздер заводдук шарттарда түрдүү өлчөмдөргө ылайык тиешелүү кутулардын маркеровкасы менен таңгакталат

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Лак боёк каптоонун бузулушун алдын алуу үчүн нащельниктердин беттик жагын каптоо каралган

Кошумча сүрөттөмө печать

1. Мөмкүн болгон конструктивдик схемалар несүүчү каркаска: рамалык, шарнирно-связевой, аралаш. Каркас ар кандай статикалык схемаларды болушу мүмкүн, конкреттүү учурга оптималдуу тандалган.

2. Каркастар ар кандай кран жабдууларын орнотуу мүмкүнчүлүгүн эске алуу менен долбоорлонуп жана өндүрүлөт: подвесные крандар 5 тоннага чейин жана опорные крандар 100 тоннага чейин.

3. Имараттар бир пролёттуу жана көп пролёттуу болушу мүмкүн, пролёт узундугу 100 м чейин.

4. Долбоорлоо учурунда этаж ортосундагы каптамаларды кардардын муктаждыгына ылайык колонна тору эске алынат.

5. Байланыш системасы: имарат каркасынын жалпы катуулугу вертикалдык жана горизонталдык байланыштар менен распоркалардын системасы аркылуу камсыздалат. Байланыштар ийкемдүү (предварительный чыңалуу менен) же катуу (прокатталган, ширетилген элементтер) түрүндө болушу мүмкүн. Колдонулуучу байланыш түрлөрү: крестовидные, портальные.

6. Имаратта ар кандай конфигурациядагы парапет каралган болушу мүмкүн: горизонталдуу, баскычтуу, чокусуна жараша (уклон боюнча).

7. Имараттын чатырлары төмөнкү конфигурацияларда болушу мүмкүн: бир жагалуу (односкатная), эки жагалуу (двускатная), көп жагалуу (многоскатная), валмдуу (вальмовая).

8. Имараттын конструкциясында төмөнкү элементтер каралышы мүмкүн: козырьоктор, кошумча имараттар (пристройкалар), навестер, өткөөлдөр.

9. Бардык конструкциялар SA 2.5 өлчөмүндөгү жардыруучу ширетүү ыкмасы менен иштетилет. Негизги жүк көтөрүүчү каркастын бардык элементтери грунт менен капталган (кызыл-күрөң же күрөң түстө, каптоонун калыңдыгы 80 мкм).

10. Жеткирүү комплектине анкердик болттор, металл конструкциялар жана элементтерди туташтыруучу болттор кирет.

11. Иккинчи даражадагы конструкциялар: цинктелген Z-, C-, ∑-профилдерден жасалган. Алар ригелге же колоннага, ошондой эле ригелдин же колоннанын ичине орнотулат. Негизги каркаска жана өз ара туташуулар болттор менен ишке ашырылат.

12. Коргоочу конструкциялар ошондой эле бардык кошумча жана бекемдөө элементтери менен толукталган.

13. Система ошондой эле айнек, бетон, кыяман (кирпич) жана башка салттуу материалдарды эркин интеграциялоого мүмкүнчүлүк берет.

Орнотуу

Способы монтажа

Подготовка строительного объекта

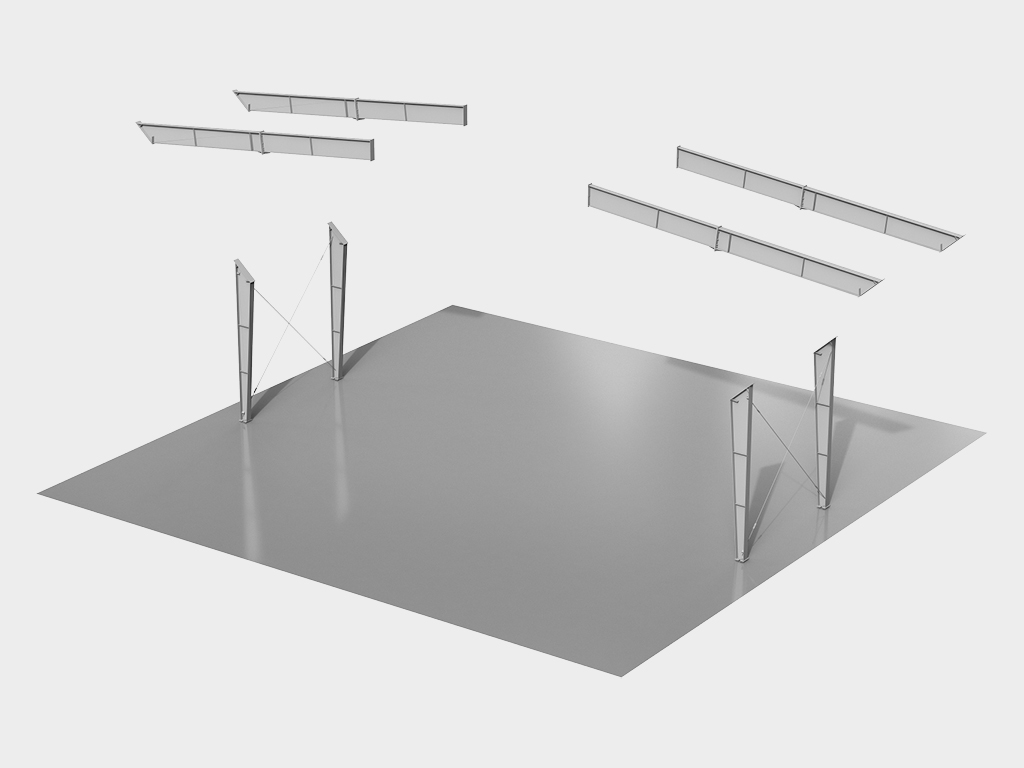

Элементтер боюнча монтаж.

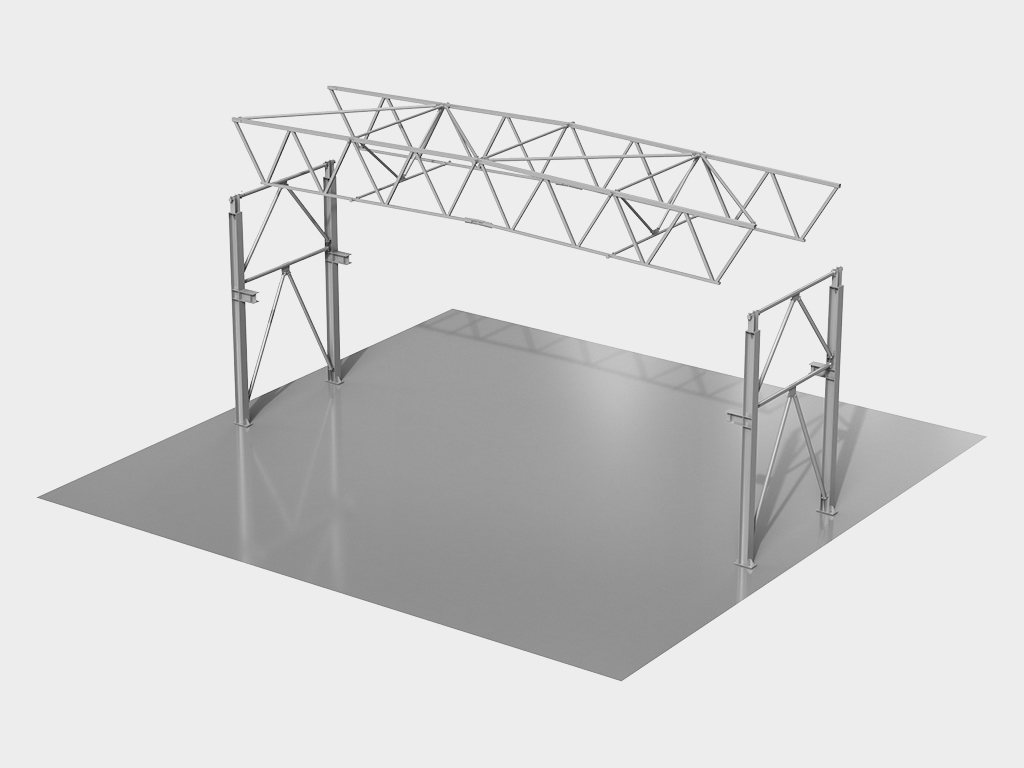

Ири блоктор менен монтаж.

Толук комплекттүү имараттын элементтерин сактоочу жайларды даярдоо
Толук комплекттүү имаратты монтаждоо үчүн керектүү техникаларды жана жабдууларды курулуш аянтына орнотуу.
Нөл циклге тиешелүү керектүү иштерди аткаруу.
Имараттын огу белгилерин жерге чыгаруу.
Жүк көтөрүүчү каркас үчүн пайдубалдарды куюу жана анкержолдорду долбоордук абалга орнотуу.
Пайдубалдардын үстүн геодезиялык чалгындоо жүргүзүү жана анкержолдордун долбоордук абалынан мүмкүн болгон бурмалоолорду аныктоо.
Геодезиялык чалгындоонун жыйынтыктарын ылайык түрдө документтештирүү.
Анкержолдордун абалы долбоордук абалдан айырмаланса, маалыматты DoorHan концернинин долбоор бөлүмүнө жөнөтүп, конструкцияларды мындан ары монтаждоого тиешелүү чечим кабыл алуу.
Пайдубалдар толук комплекттүү имараттын жүк көтөрүүчү жана тосмо конструкцияларынан келип түшкөн бардык зарыл жүктөрдү көтөрө тургандай долбоорлонушу керек. Курулуп жаткан объекттин огу долбоордук абалдан бурулушуга жол берилбейт. Анкержолдордун абалы долбоордук абалдан 3 ммден ашпаган чегинде гана айырмаланышы мүмкүн. Монтаждоо иштерин жүргүзүүдө техникалык коопсуздук талаптары так сакталууга тийиш.

Кепилдик милдеттенмелери печать

2. Тууралоочу конструкциялардын сыртын каптоонун сапаты боюнча кепилдик — 3 жыл.
