DoorHan муздатылган жайлар үчүн эшиктер жана эшиктер — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Орточо жана төмөн температуралык ачылуучу эшиктер кампаларда жана тамак-аш өнөр жай ишканаларында муздаткыч жана тоңдургуч камераларына персоналдын өтүшүн жана кол менен жүктөөнү уюштуруу үчүн арналган. Эшиктер жогорку пайдалануу жыштыгына ылайыкташтырылган. Полотнонун ички бөлүгүн толтурууда заманбап материалдардын колдонулушу конструкциянын энергия үнөмдүүлүгүн камсыздайт. Герметикалуулук үшүккө туруктуу EPDM-тыгыздоочу менен камсыздалат. Конструкциянын ишенимдүүлүгү көп жолу циклдык сыноолор жана көп жылдык эксплуатациялык тажрыйба менен тастыкталган.

Колдонуу чөйрөсү:

Тамак-аш өндүрүш ишканалары

Кафелер, барлар, ресторандар

Тамак-аш бөлүштүрүү тармагындагы ишканалар

монтаж менен заказ берүү

Артыкчылыктар

Оңдоого ыңгайлуулук

Эшик блокунун толук оңдолуштугу жана жабыркаган ар кандай элементин алмаштыруу мүмкүнчүлүгү камсыздалат.

Монтаж иштерин минималдаштыруу

Полотнонун ылдыйкы кырынын жылытуусу бетон иштеринин зарылдыгын жокко чыгарат.

Коррозияга туруктуулук

Рама жана полотно конструкцияларында алюминий профилдеринин колдонулушу алардын салмагын азайтып, коррозияга туруктуулукту жогорулатат.

Так жөнгө салуу

Үч багытта жөнгө салынуучу илгичтер эшик полотнолорунун так орнотулушуна шарт түзөт.

Өрттөн коргоочу касиеттер

Г1 күйүү классына ээ болгон өнөр жайлык PIR-панелдер эшикке жогорку өрт коопсуздугу касиеттерин берет.

Оңдоого ыңгайлуулук

Эшик блокунун толук оңдолуштугу жана жабыркаган ар кандай элементин алмаштыруу мүмкүнчүлүгү камсыздалат.

Монтаж иштерин минималдаштыруу

Полотнонун ылдыйкы кырынын жылытуусу бетон иштеринин зарылдыгын жокко чыгарат.

Коррозияга туруктуулук

Так жөнгө салуу

Үч багытта жөнгө салынуучу илгичтер эшик полотнолорунун так орнотулушуна шарт түзөт.

Өрттөн коргоочу касиеттер

Г1 күйүү классына ээ болгон өнөр жайлык PIR-панелдер эшикке жогорку өрт коопсуздугу касиеттерин берет.

Дизайн

Болот сэндвич-панелинин беттик түзүлүшү

Түстөр

Жалпак

RAL 9003 ак (полотно)

RAL 9006 күмүш түстүү (полотно каркасы жана рама)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

Асимметриялуу алюминий рама, ПЭН орнотуу үчүн кабель-канал менен.

Эшик полотнолорунун периметри боюнча тыгыздоочу.

Үч багытта жөнгө салынуучу көтөрмө илгичтер комплекти.

Алюминий каркасындагы жылуулук изоляциялоочу панелдер комплекти.

Кулпусу жана авариялык чыгуу системасы бар тутка.

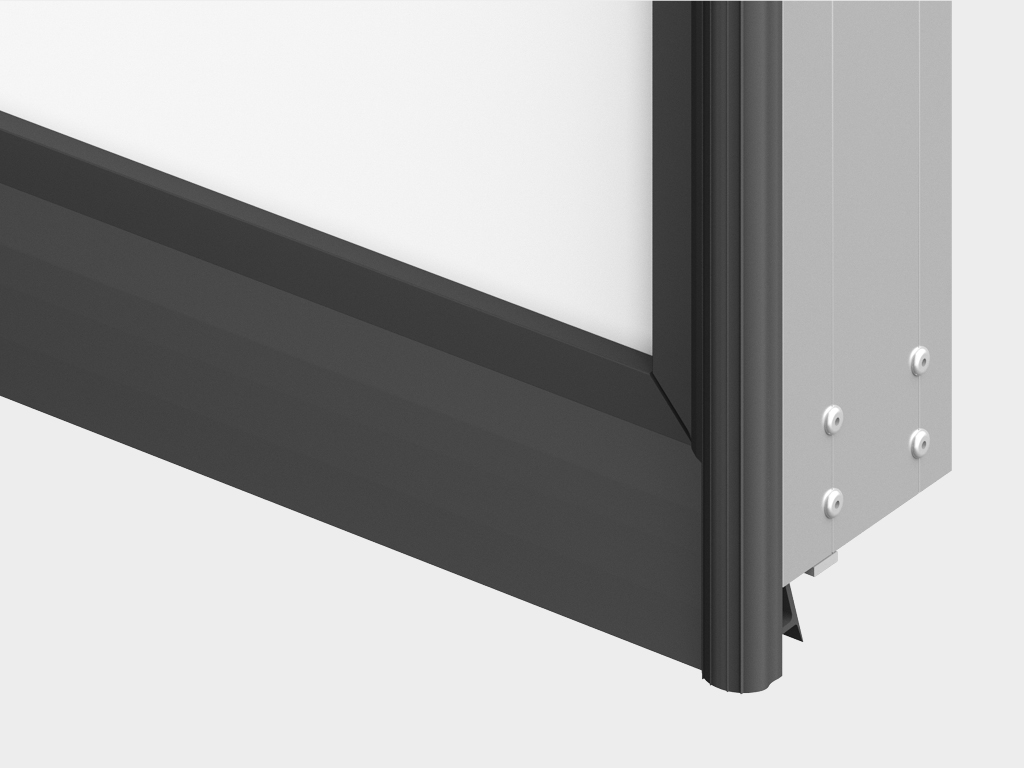

Төмөнкү тыгыздоочу.

Проемдун катуулугун камсыз кылуу үчүн ички алюминий рама.

Эшик полотносун жылытуу.

Төмөн температуралуу эшиктер үчүн раманын периметри боюнча жылытуу.

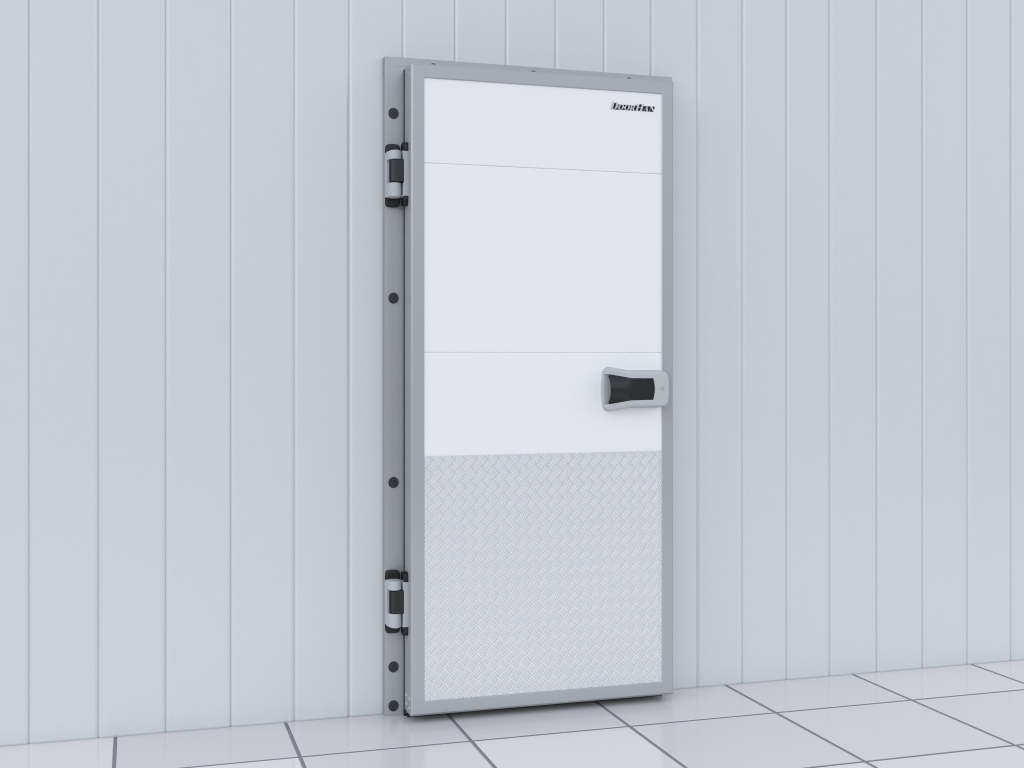

Коргоочу бампер.

Сэндвич-панелдерге монтаждоо үчүн термокрепеж.

Кошумча таңгак — жыгачтан жасалган торчо (решётка).

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу туурасы, мм

600–1 400

Ачылуу бийиктиги, мм

1 800–2 400

Жылуулук изоляциясынын калыңдыгы, мм

80 же 120

Линтель, мм

65тен

Дубалдар, мм

80ден

Асимметриялуу алюминий рама кабелдик канал менен ПЭН орнотуу үчүн (илгичтер тарабындагы стойка киргизмеси менен, тутка тарабындагы стойка, үстүңкү горизонталдык)
Эшик полотносунун периметри боюнча тыгыч
Үч багытта жөнгө салынуучу эксцентрик илгичтер комплекти
Алюминий каркастагы эшик полотносү
Алюминий каркастагы эшик полотносү
Төмөнкү тыгыч
Рамадагы кабелдик канал үчүн пластик капкак
Раманы чогултуу үчүн бурчтар

Орточо температуралык аткарылыш.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	+6дан -5ке чейин
Эшиктин алдындагы температура шарттары, °C	+35тен 0гө чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткарылыш, панелдин калыңдыгы 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	-5тен -18ге чейин
Эшиктин алдындагы температура шарттары, °C	+35тен -18ге чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткарылыш, панелдин калыңдыгы 120 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-18ден -27ге чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткарылыш, 120 мм панел, полотнонун жылытуусу менен.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-27ден -35ке чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Параметр	Значение	Примечание
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	270 000
Тип петель	Эксцентрик көтөрмө илгичтер
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	«Антипаника» системасы менен ачкыч аркылуу кулпулануучу тутка	Ички тараптан авариялык ачылууну камсыздайт
Коррозионная стойкость	Коррозияга жогорку туруктуулук

Распашной эшиктердин ишенимдүү жана үзгүлтүксүз иштешин камсыздоо максатында, аларды техникалык кароо жана тейлөө үзгүлтүксүз жүргүзүлүшү сунушталат.

Эшиктерди кол менен ачуу жана жабуу жөн гана тутка аркылуу жүргүзүлүшү керек.

Эшиктерге сокку берүү же алардын эркин ачылышына жана жабылышына тоскоол болбоңуз.

Эшиктерди ачуу жана жабуу учурунда проемдо бөгөт коюучу буюмдардын болбошун көзөмөлдөңүз.

Жаракат алуу коркунучун алдын алуу үчүн эшиктер ачылып-жабылып жатканда проемдо турууга тыюу салынат.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопласт бурчтары, көбүк пленкасы, стретч пленкасы
Длина, мм	Проемдун бийиктиги (H) + 50
Ширина, мм	Проемдун туурасы (B) + 50
Высота, мм	450 (80 мм калыңдыктагы полотнолор үчүн) жана 500 (120 мм калыңдыктагы полотнолор үчүн)

Упаковка в дерево	Характеристики упаковки
Описание	Кошумча опция. Заказ берүүдө эшик көбүк пленкага оролгон учурда, ал жыгач кутуга салынат
Ширина, мм	Проемдун бийиктиги (H) + 300
Длина, мм	Проемдун туурасы (B) + 300
Высота, мм	700 (80 мм калыңдыктагы полотнолор үчүн) жана 750 (120 мм калыңдыктагы полотнолор үчүн)

Кошумча сүрөттөмө печать

Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктер оңдоого жогорку деңгээлде ылайыкталган. Курулуштун кайсы гана болбосун элементинде мүчүлүштүк пайда болгондо, бүт изделиени алмаштырбастан, ал элементти кыска мөөнөттө алмаштыруу мүмкүн.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Ички бөлмөнүн сыртынан илгичтери сол жакта жайгашкан накладной монтаж.

Ички бөлмөнүн сыртынан илгичтери оң жакта жайгашкан накладной монтаж.

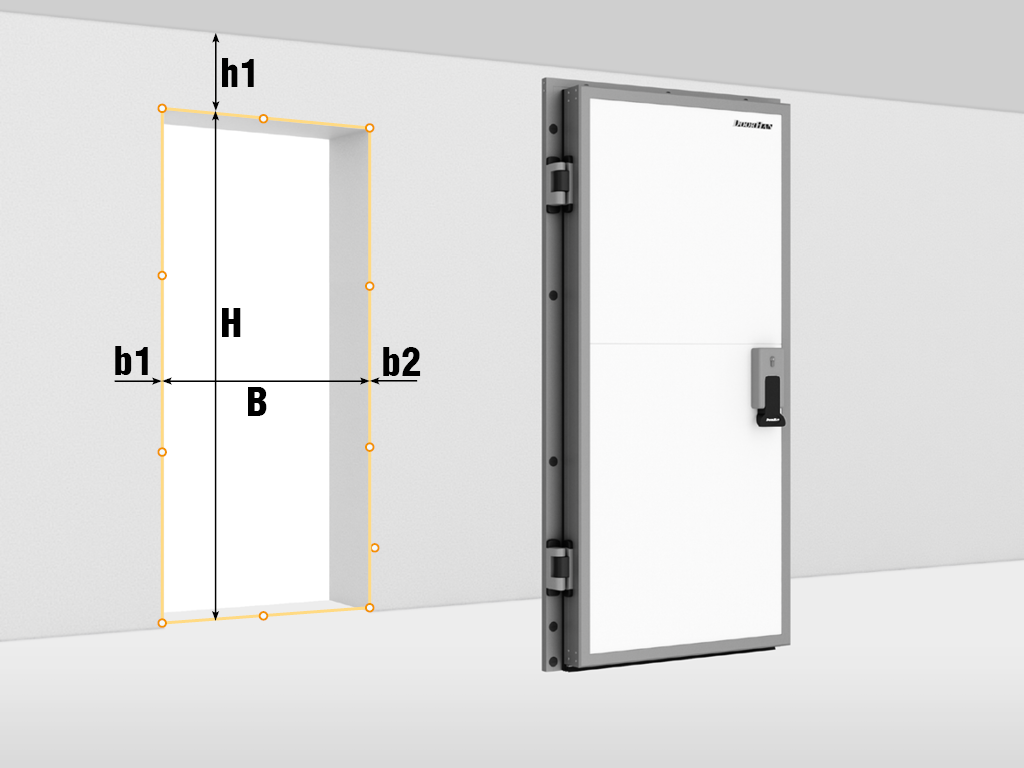

Бардык өлчөө иштер ички бөлмөдө жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар кандай чекиттен өлчөө зарыл, так эмес өлчөөдөн качуу үчүн.
H — проемдун бийиктиги (полдон проемдун жогору жагына чейинки аралык).
B — проемдун туурасы (сол чекиттен оң чекитке чейинки аралык).
h1 — үстүңкү боштук (проемдун жогору жагынан тоскоолдукка чейинки аралык).
b1/b2 — сол/оң каптал аралык (проемдун тиешелүү чекитинен тоскоолдукка чейинки аралык).
H жана B (проемдун бийиктиги жана туурасы) өлчөмдөрү алынганда жыйынтык катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрүн өлчөөдө эң кичине мааниси колдонулат. Дубалдардын деңгээлинин айырмасы 3 ммден ашпашы керек, проемдун диагоналдарынын айырмасы 5 ммден кем болбошу зарыл.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

«Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктер IDH1-1» монтаждоо инструкциясы

PDF

«Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик» сервис китеби

PDF

«IDH1-1 сериясындагы муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик» паспорту

PDF

Бирдиктүү санитардык-эпидемиологиялык жана гигиеналык талаптарга шайкештигин тастыктоочу сертификат

PDF

Өндүрүштүн ыктыярдуу сертификаты. Шайкештигин тастыктоочу сертификат

PDF

Техникалык паспорт. «IDH1-1 сериясындагы муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик»

PDF

Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктердин монтаж схемасы

PDF

Өнөр жайлык ачылуучу эшиктин дубалга орнотулушунун варианттары

PDF

Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктин комплектациясы

PDF

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан өндүрүлгөн «IDH1-1 сериясындагы муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик» өндүрүшүнүн иштөө кепилдиги сатып алууга карата 1 жылдык мөөнөткө берилет.

Жаңы буюмдар

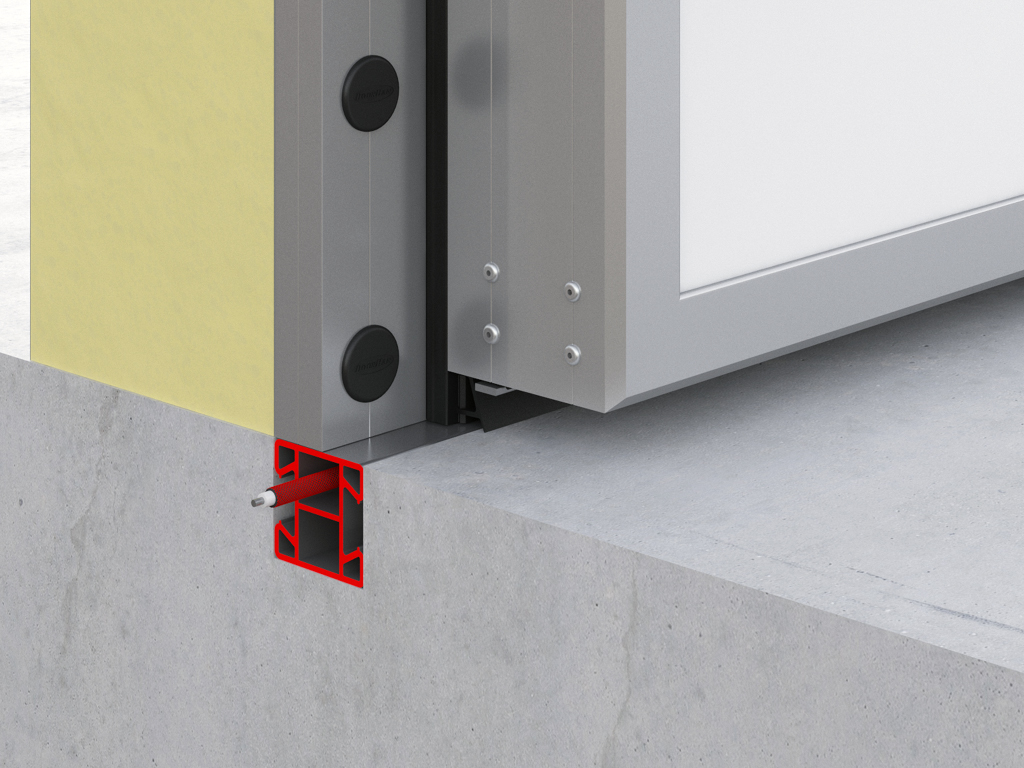

Калыпка көмүлгөн порогду жылууландыруу эшиктин эң төмөн температураларда да тоңуп калуусун алдын алат.

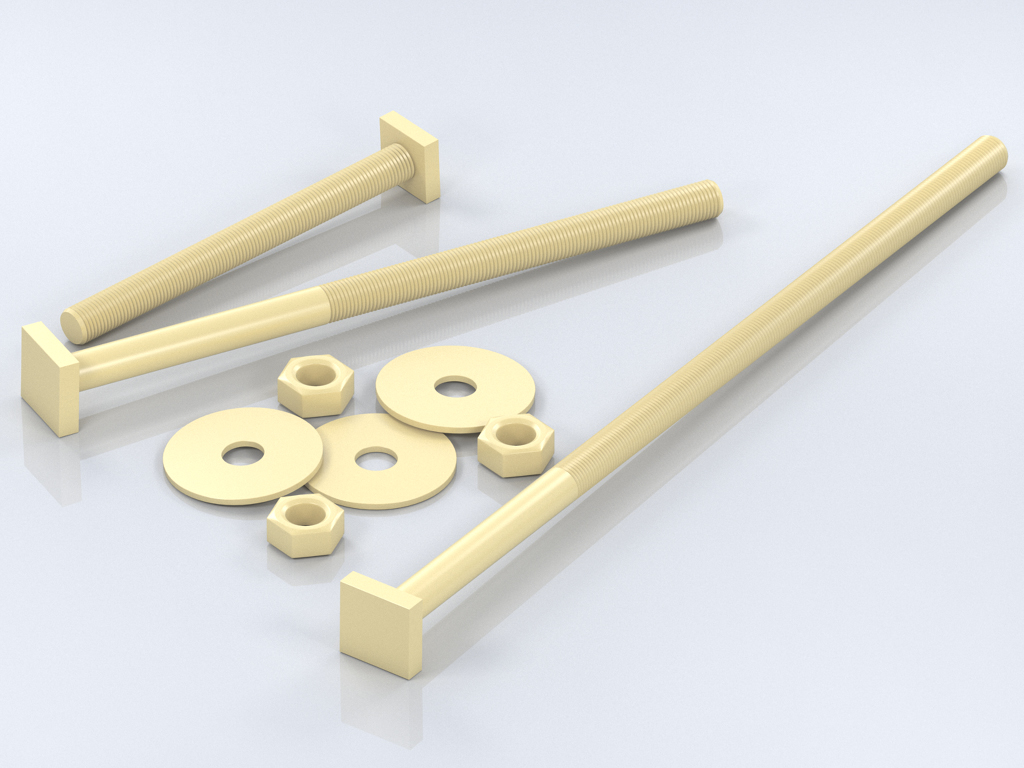

Жаңы термокрепеж түрлөрү эшиктерди калыңдыгы 220 мм чейин болгон сэндвич-панелге орнотууга мүмкүнчүлүк берет.

Дизайн

Болот сэндвич-панелинин беттик түзүлүшү

Жалпак

Түстөр

RAL 9003 ак (полотно)

RAL 9006 күмүш түстүү (полотно каркасы жана рама)

Комплектация

Негизги конфигурация

Асимметриялуу алюминий рама, ПЭН орнотуу үчүн кабель-канал менен.

Эшик полотнолорунун периметри боюнча тыгыздоочу.

Үч багытта жөнгө салынуучу көтөрмө илгичтер комплекти.

Алюминий каркасындагы жылуулук изоляциялоочу панелдер комплекти.

Кулпусу жана авариялык чыгуу системасы бар тутка.

Төмөнкү тыгыздоочу.

Кошумча жабдуулар

Проемдун катуулугун камсыз кылуу үчүн ички алюминий рама.

Эшик полотносун жылытуу.

Төмөн температуралуу эшиктер үчүн раманын периметри боюнча жылытуу.

Коргоочу бампер.

Сэндвич-панелдерге монтаждоо үчүн термокрепеж.

Кошумча таңгак — жыгачтан жасалган торчо (решётка).

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу туурасы, мм

600–1 400

Ачылуу бийиктиги, мм

1 800–2 400

Жылуулук изоляциясынын калыңдыгы, мм

80 же 120

Линтель, мм

65тен

Дубалдар, мм

80ден

Дизайн

Асимметриялуу алюминий рама кабелдик канал менен ПЭН орнотуу үчүн (илгичтер тарабындагы стойка киргизмеси менен, тутка тарабындагы стойка, үстүңкү горизонталдык)
Эшик полотносунун периметри боюнча тыгыч
Үч багытта жөнгө салынуучу эксцентрик илгичтер комплекти
Алюминий каркастагы эшик полотносү
Алюминий каркастагы эшик полотносү
Төмөнкү тыгыч
Рамадагы кабелдик канал үчүн пластик капкак
Раманы чогултуу үчүн бурчтар

Стандарттуу дизайн чечимдери

Орточо температуралык аткарылыш.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	+6дан -5ке чейин
Эшиктин алдындагы температура шарттары, °C	+35тен 0гө чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткарылыш, панелдин калыңдыгы 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	-5тен -18ге чейин
Эшиктин алдындагы температура шарттары, °C	+35тен -18ге чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткарылыш, панелдин калыңдыгы 120 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-18ден -27ге чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткарылыш, 120 мм панел, полотнонун жылытуусу менен.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-27ден -35ке чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	270 000
Тип петель	Эксцентрик көтөрмө илгичтер
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	«Антипаника» системасы менен ачкыч аркылуу кулпулануучу тутка	Ички тараптан авариялык ачылууну камсыздайт
Коррозионная стойкость	Коррозияга жогорку туруктуулук

Продукциянын иштөө шарттары

Эшиктерди кол менен ачуу жана жабуу жөн гана тутка аркылуу жүргүзүлүшү керек.

Эшиктерге сокку берүү же алардын эркин ачылышына жана жабылышына тоскоол болбоңуз.

Эшиктерди ачуу жана жабуу учурунда проемдо бөгөт коюучу буюмдардын болбошун көзөмөлдөңүз.

Жаракат алуу коркунучун алдын алуу үчүн эшиктер ачылып-жабылып жатканда проемдо турууга тыюу салынат.

Пакет

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопласт бурчтары, көбүк пленкасы, стретч пленкасы
Длина, мм	Проемдун бийиктиги (H) + 50
Ширина, мм	Проемдун туурасы (B) + 50
Высота, мм	450 (80 мм калыңдыктагы полотнолор үчүн) жана 500 (120 мм калыңдыктагы полотнолор үчүн)

Упаковка в дерево	Характеристики упаковки
Описание	Кошумча опция. Заказ берүүдө эшик көбүк пленкага оролгон учурда, ал жыгач кутуга салынат
Ширина, мм	Проемдун бийиктиги (H) + 300
Длина, мм	Проемдун туурасы (B) + 300
Высота, мм	700 (80 мм калыңдыктагы полотнолор үчүн) жана 750 (120 мм калыңдыктагы полотнолор үчүн)

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Ички бөлмөнүн сыртынан илгичтери сол жакта жайгашкан накладной монтаж.

Ички бөлмөнүн сыртынан илгичтери оң жакта жайгашкан накладной монтаж.

Курулуш аянтын даярдоо

Бардык өлчөө иштер ички бөлмөдө жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар кандай чекиттен өлчөө зарыл, так эмес өлчөөдөн качуу үчүн.
H — проемдун бийиктиги (полдон проемдун жогору жагына чейинки аралык).
B — проемдун туурасы (сол чекиттен оң чекитке чейинки аралык).
h1 — үстүңкү боштук (проемдун жогору жагынан тоскоолдукка чейинки аралык).
b1/b2 — сол/оң каптал аралык (проемдун тиешелүү чекитинен тоскоолдукка чейинки аралык).
H жана B (проемдун бийиктиги жана туурасы) өлчөмдөрү алынганда жыйынтык катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрүн өлчөөдө эң кичине мааниси колдонулат. Дубалдардын деңгээлинин айырмасы 3 ммден ашпашы керек, проемдун диагоналдарынын айырмасы 5 ммден кем болбошу зарыл.

Кепилдик милдеттенмелери

Документация

Нускамалар

«Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктер IDH1-1» монтаждоо инструкциясы

PDF

«Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик» сервис китеби

PDF

Паспорттор жана сертификаттар

«IDH1-1 сериясындагы муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик» паспорту

PDF

Бирдиктүү санитардык-эпидемиологиялык жана гигиеналык талаптарга шайкештигин тастыктоочу сертификат

PDF

Өндүрүштүн ыктыярдуу сертификаты. Шайкештигин тастыктоочу сертификат

PDF

Техникалык паспорт. «IDH1-1 сериясындагы муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшик»

PDF

Чиймелер

Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктердин монтаж схемасы

PDF

Өнөр жайлык ачылуучу эшиктин дубалга орнотулушунун варианттары

PDF

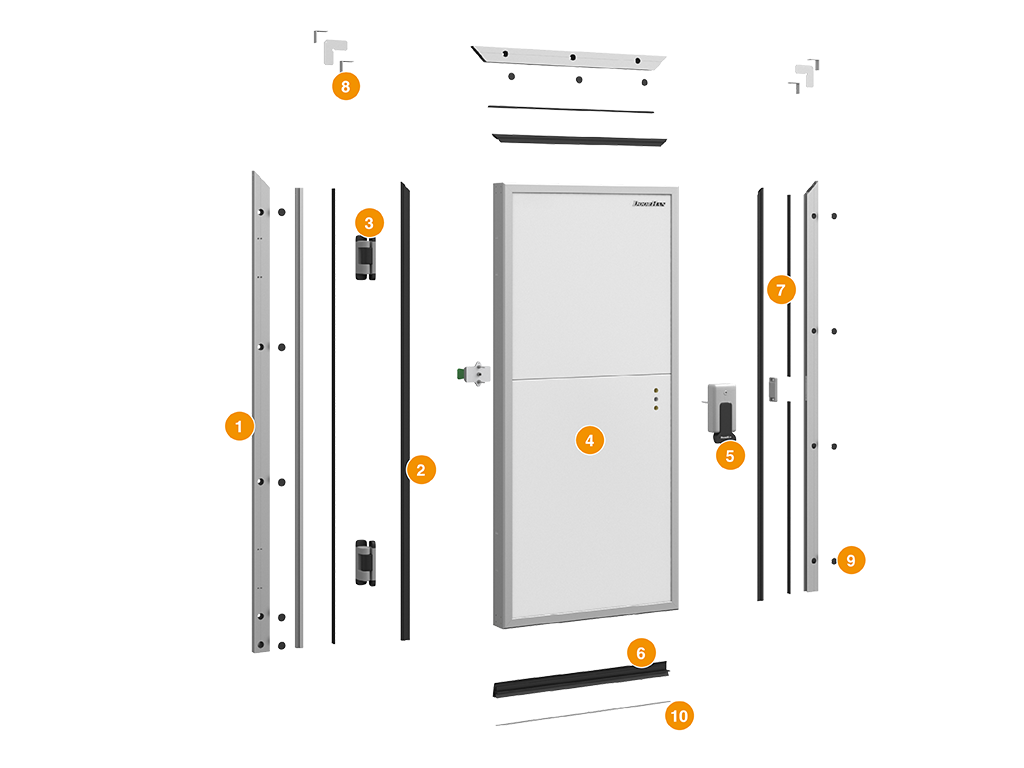

Муздаткыч бөлмөлөр үчүн өнөр жайлык ачылуучу эшиктин комплектациясы

PDF

Буйрутма бериңиз

Кайра чалуу

IDH1-1 сериясындагы муздатылган жайлар үчүн өнөр жайлык ачылуучу эшик
