Өнүм чоң жашылча сактоочу жайлар үчүн автоматташтырылган желдетүү системасын түзүү үчүн колдонулат. Желдетүү клапаны жайдын абасын колдонуу аркылуу бөлмөнү желдетүү үчүн ээсинин чыгымдарын азайтууга мүмкүндүк берет.
Безотказность, количество циклов открывания-закрывания, не менее
270 000
Коррозионная стойкость
Жогорку
Толщина, мм
80
Клапандын иштөө жөндөмдүүлүгүн жана үзгүлтүксүз иштешин камсыз кылуу үчүн аны ар дайым техникалык текшерүүдөн жана тейлөөдөн өткөрүү сунушталат.
Клапанды соккуга учуратпоо жана анын эркин ачылышына жана жабылышына тоскоол болбоо керек.
Клапан ачылып же жабылып жатканда ачууда бөгөт коюучу буюмдар болбогонуна көзөмөл кылыңыз.
Упаковка в дерево
Характеристики упаковки
Высота, мм
700
Длина, мм
Клапандын полотнотун туурасына көз каранды
Ширина, мм
Клапандын полотнотун бийигине көз каранды
Кошумча сүрөттөмө печать
Жашылча сактоочу жайлар үчүн желдетүү клапандары жогорку деңгээлде ремонттоо мүмкүнчүлүгүнө ээ. Эгерде конструкциянын кандайдыр бир элементи иштебей калса, аны алмаштыруу мүмкүнчүлүгү кыска мөөнөттө ишке ашырылат.
Орнотуу
Способы монтажа
Подготовка строительного объекта

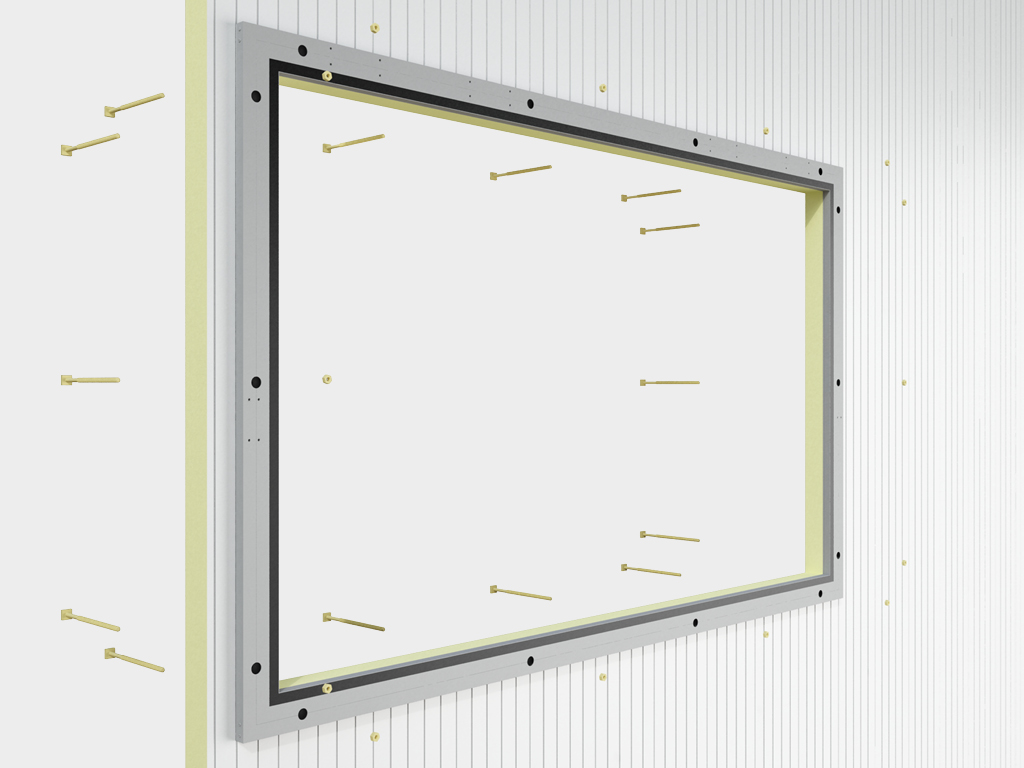

Бөлмө ичиндеги үстүнкү монтаж

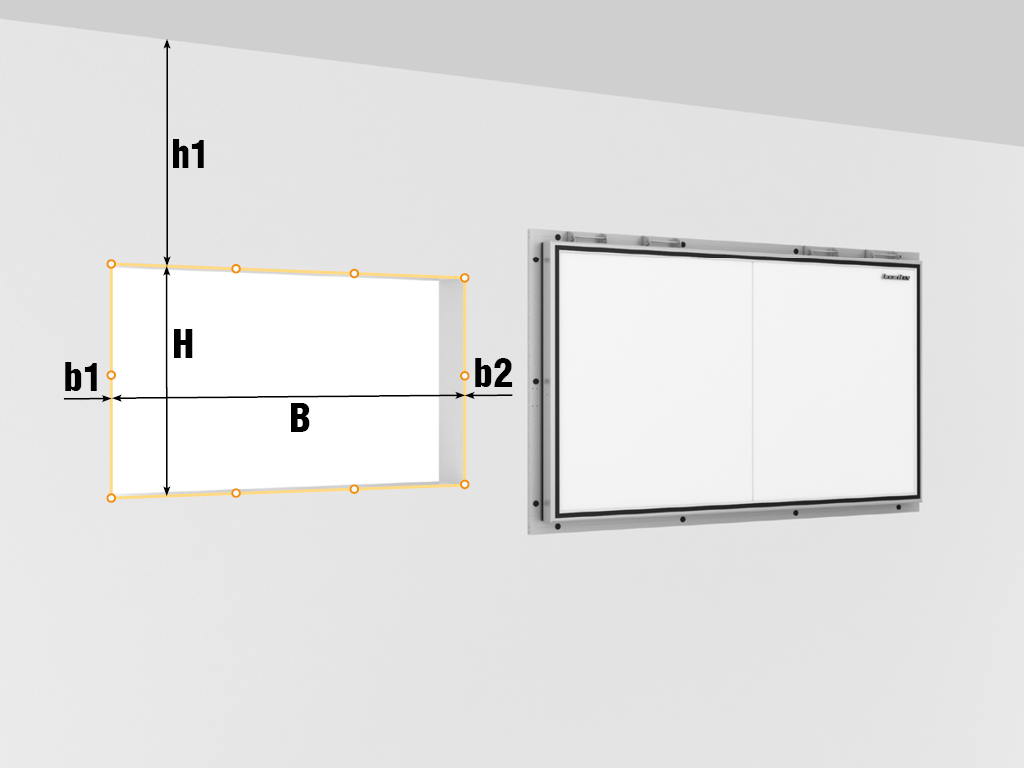

Бардык өлчөмдөр бөлмө ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар башка жерден өлчөө керек, туура эместиктерден алыс болуу үчүн.
H – ачуунун бийиги.
B – ачуунун туурасы.
h1 – жогорку бөлүктүн бийиги (ачуунун жогорку жагынан тоскоолдуктарга чейинки аралык).
b1/b2 – сол/оң жаны аралык (керектүү ачуунун четинен тоскоолдуктарга чейинки аралык).
H жана B (ачуунун бийиги жана туурасы) өлчөмдөрүнөн эң чоң өлчөм соңку өлчөм катары кабыл алынат, h1, b1, b2 өлчөмдөрүнөн эң кичине өлчөм кабыл алынат. Бөлмөнүн дубалдарынын деңгээли 3 ммден ашык айырмаланбашы керек, ал эми ачуунун диагоналынын айырмасы 5 ммден ашык болбошу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи
«Жашылча сактоочу жайлар үчүн желдетүү клапаны» сервис китеби
Сатып алуучуга DoorHan концерни тарабынан өндүрүлгөн «VV сериясынын жашылча сактоочу жайлар үчүн желдетүү клапаны» иштөө жөндөмдүүлүгүнө 1 жылдык кепилдик берилип, ал өнүмдү сатып алган күндөн баштап күчүнө кирет.
Жаңы буюмдар

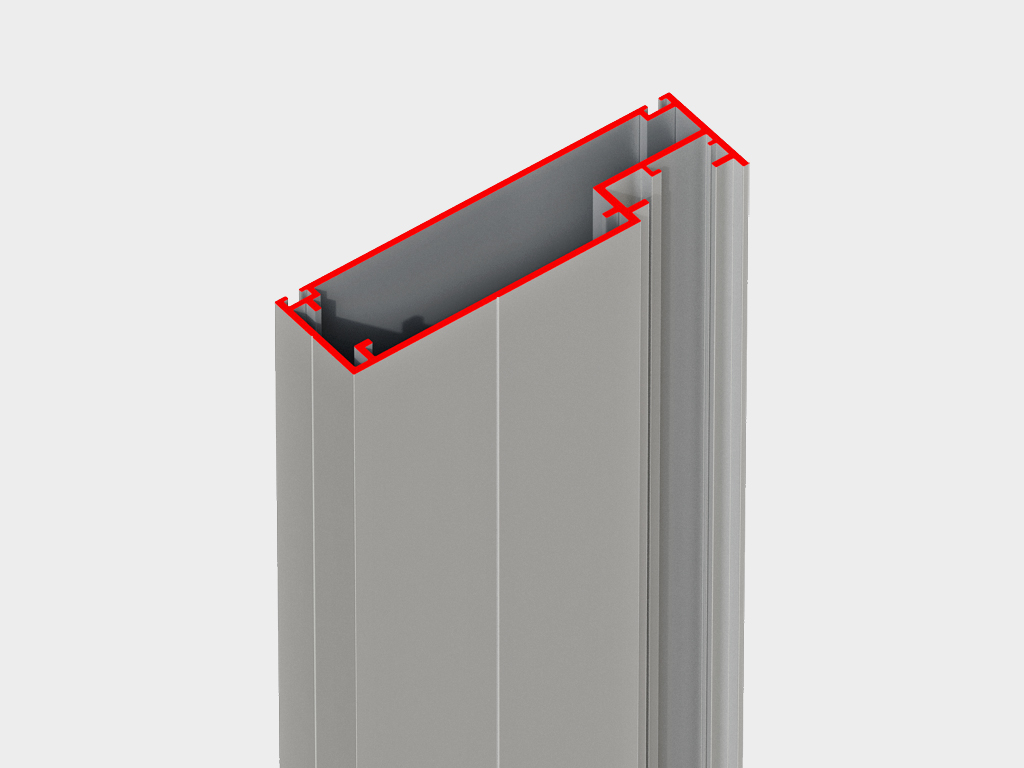

Жеңил жана коррозияга туруктуу алюминий алкагы.

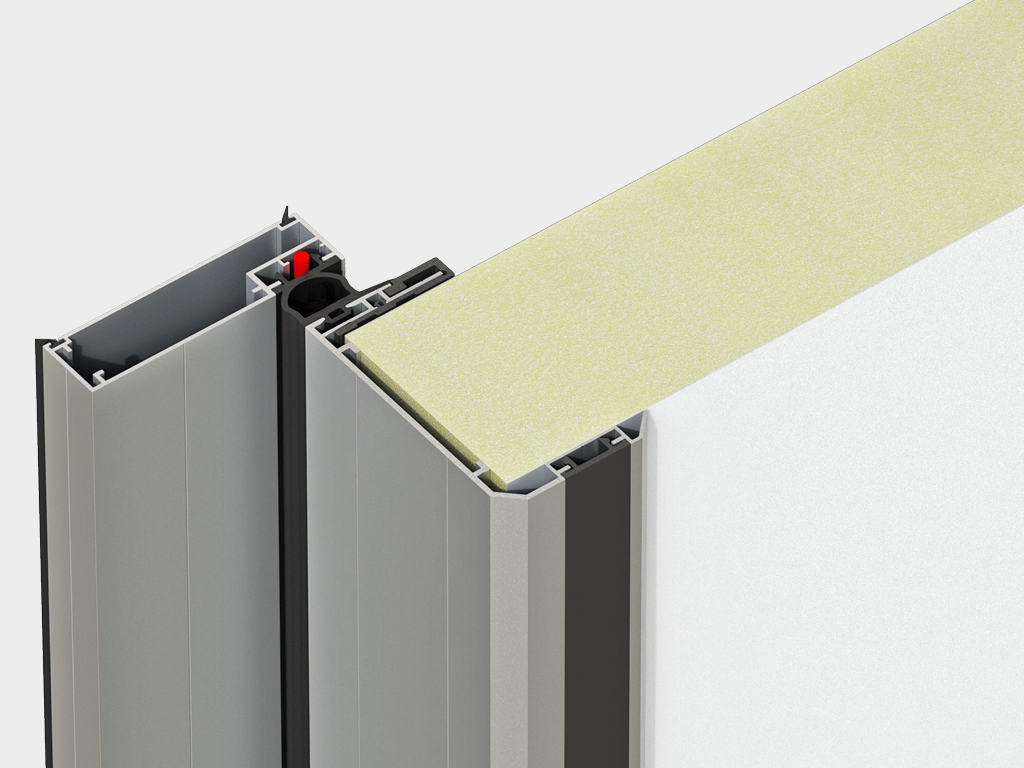

ПЭН жылытууну орнотуу үчүн жашыруун кабель-каналдар.

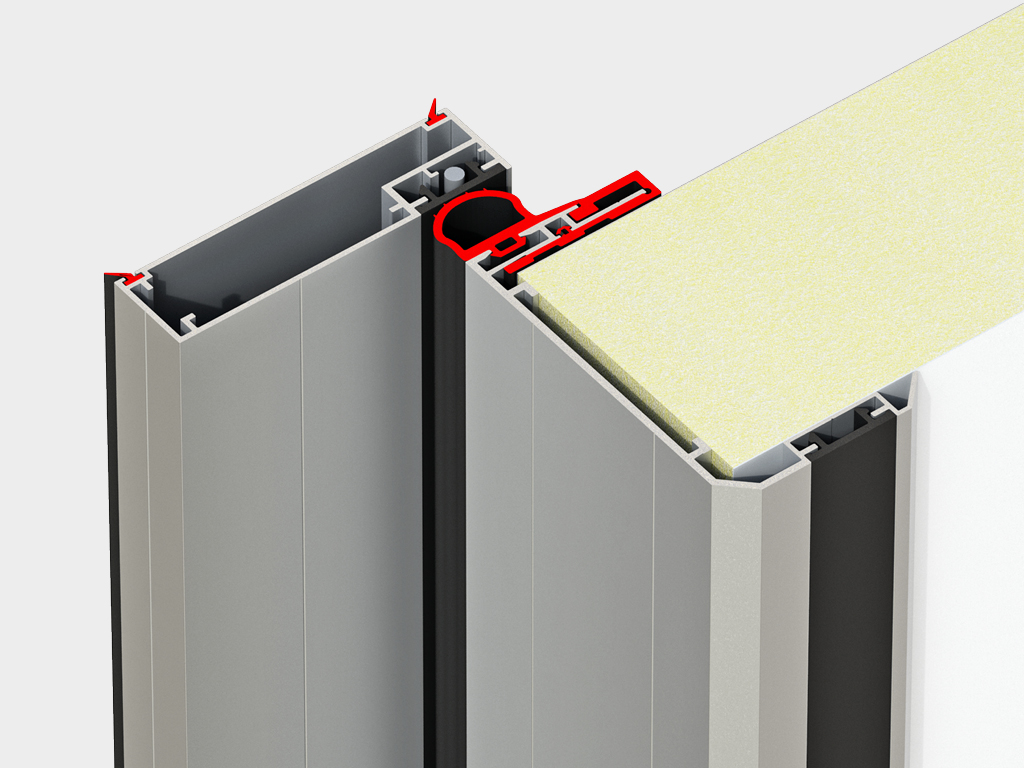

Ачууну жогорку сапатта герметизациялоону камсыз кылган уплотнительдер системасы.
Дизайн
Сэндвич панелинин беттик жери
Тегиз
Түстөр
RAL 9003 ак (канвас)
RAL 9006 күмүш (жалбырактын чети)

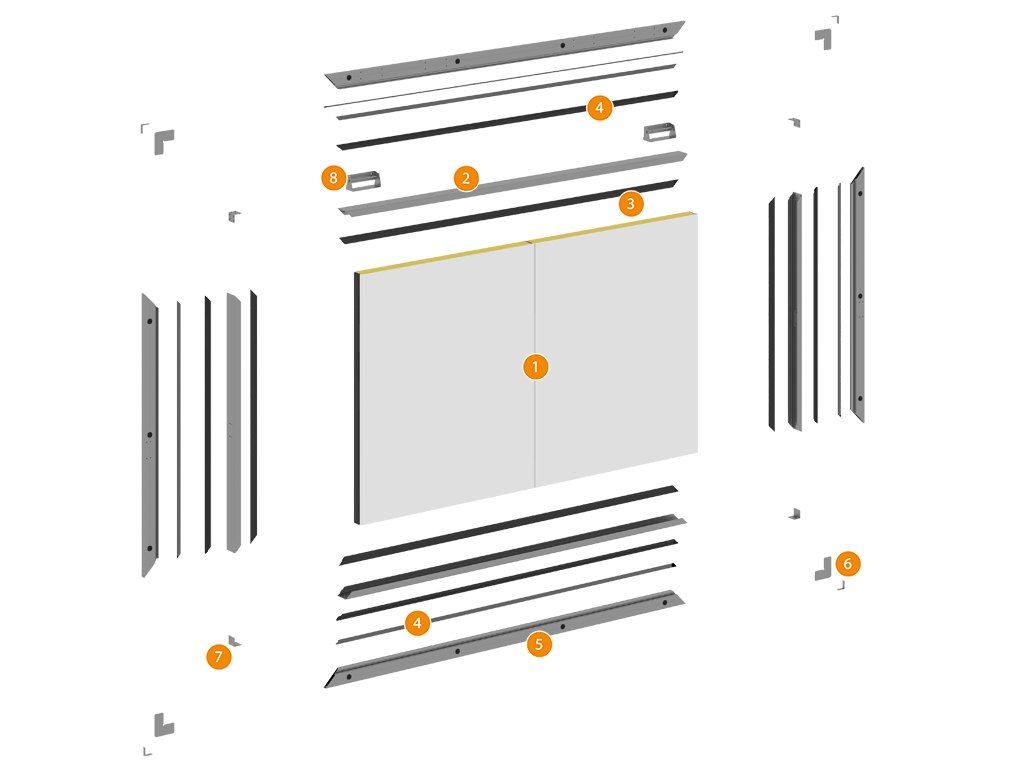

Комплектация
Базовая комплектация

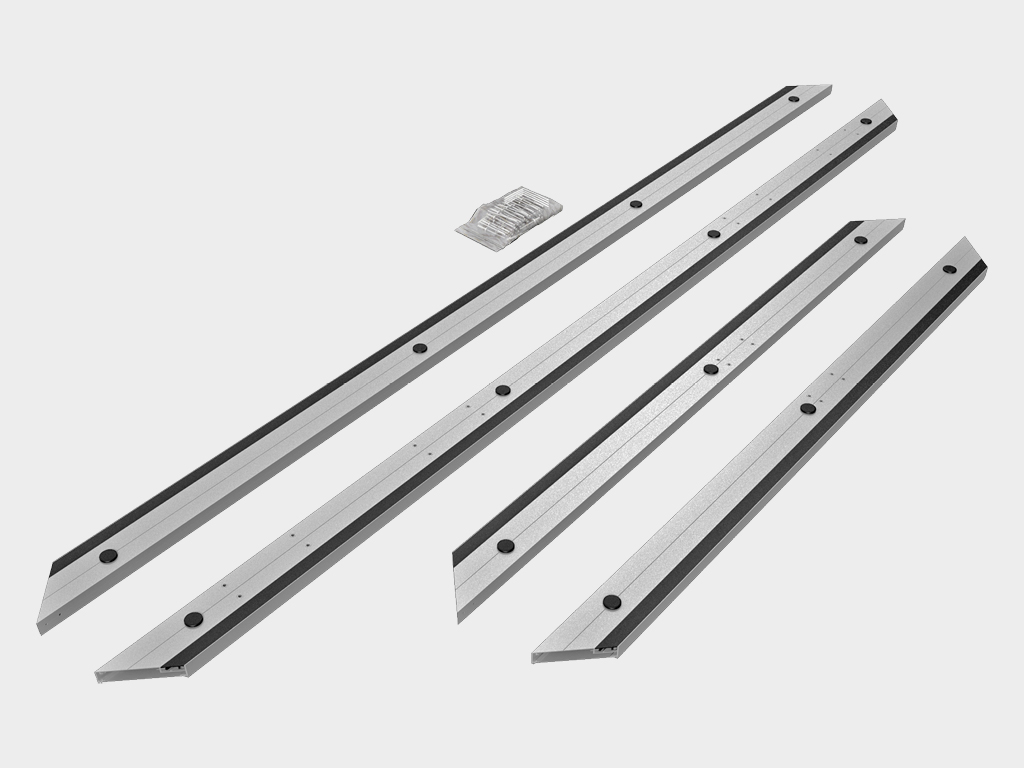

Алюминий алкагы ПЭН жылытуучу системасын орнотуу үчүн кабель-канал менен.

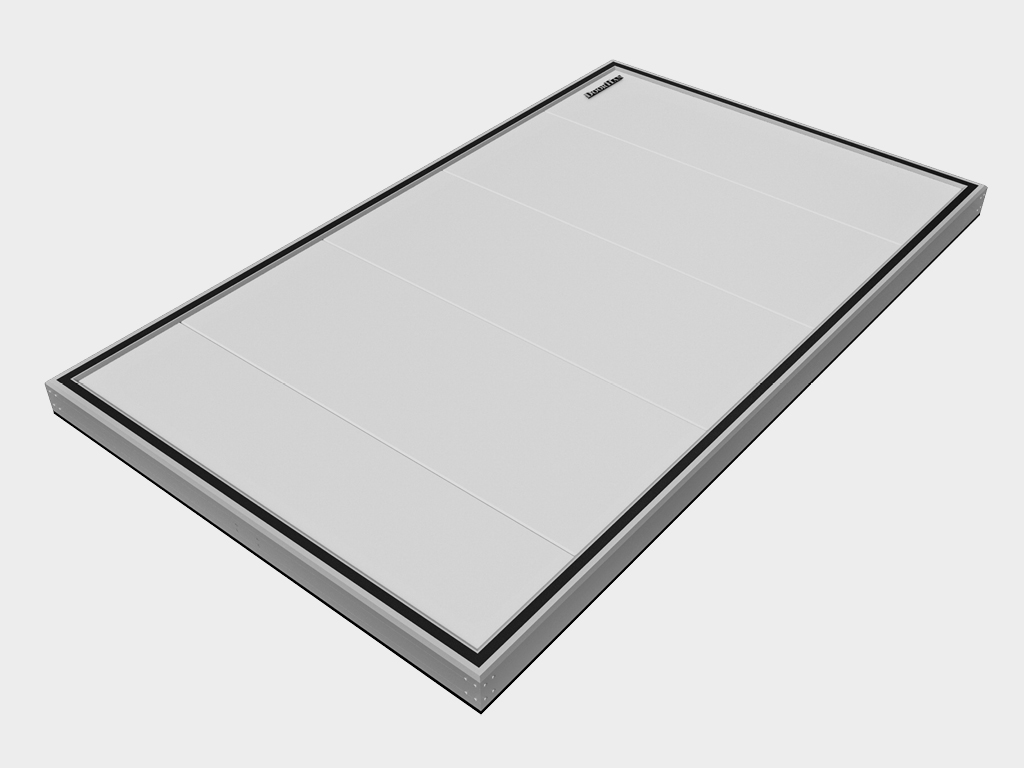

Желдетүү клапанынын полотносу.

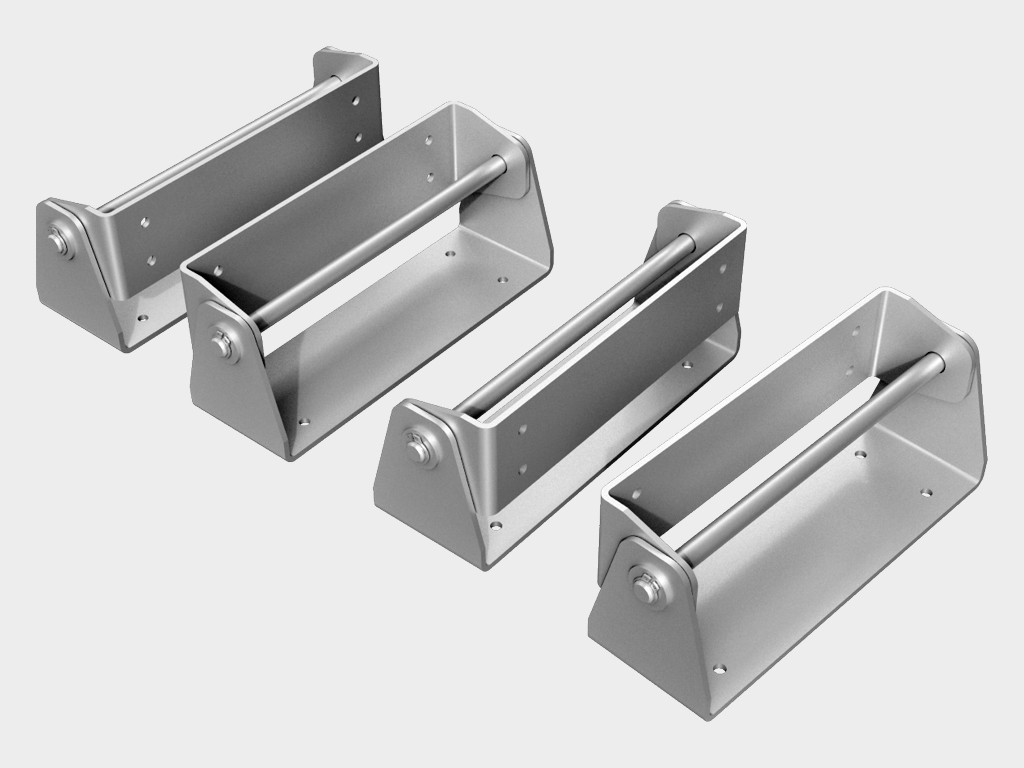

Петлелердин комплект.
Дополнительная комплектация
Ички ачуунун алкагы.

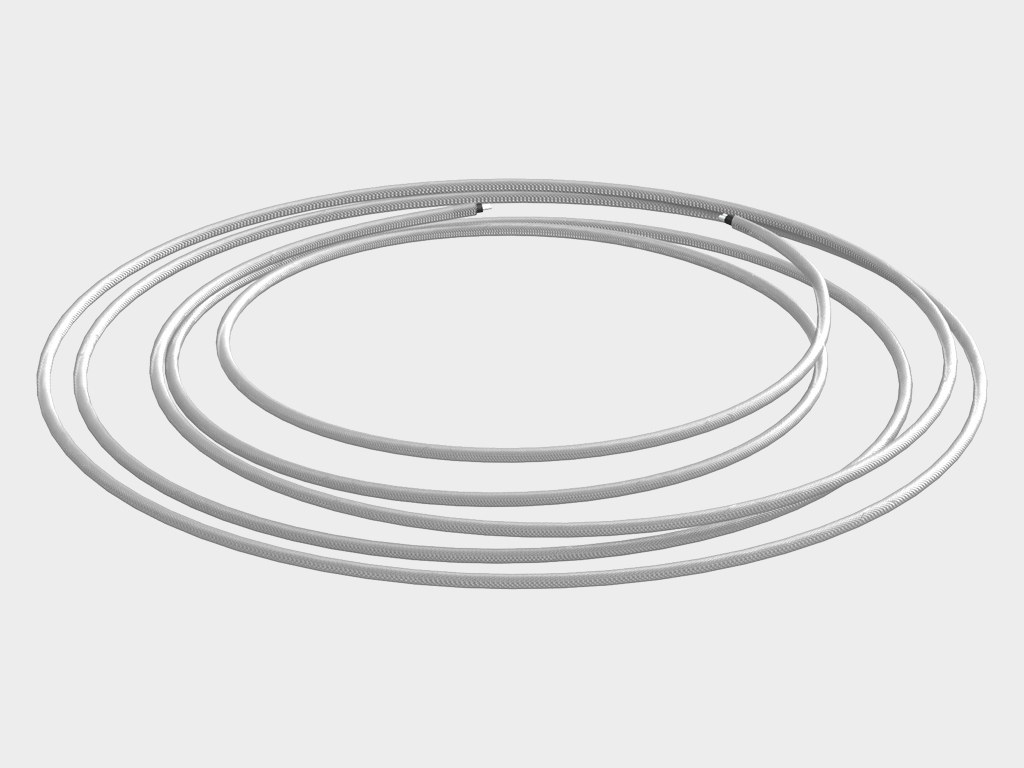

Алкактын периметри боюнча жылытуу, төмөнкү температураларда иштешин камсыз кылуу үчүн.
Безотказность, количество циклов открывания-закрывания, не менее
270 000
Коррозионная стойкость
Жогорку
Толщина, мм
80
Условия эксплуатации продукции
Клапандын иштөө жөндөмдүүлүгүн жана үзгүлтүксүз иштешин камсыз кылуу үчүн аны ар дайым техникалык текшерүүдөн жана тейлөөдөн өткөрүү сунушталат.
Клапанды соккуга учуратпоо жана анын эркин ачылышына жана жабылышына тоскоол болбоо керек.
Клапан ачылып же жабылып жатканда ачууда бөгөт коюучу буюмдар болбогонуна көзөмөл кылыңыз.
Упаковка
Упаковка в дерево
Характеристики упаковки
Высота, мм
700
Длина, мм
Клапандын полотнотун туурасына көз каранды
Ширина, мм
Клапандын полотнотун бийигине көз каранды
Кошумча сүрөттөмө
Жашылча сактоочу жайлар үчүн желдетүү клапандары жогорку деңгээлде ремонттоо мүмкүнчүлүгүнө ээ. Эгерде конструкциянын кандайдыр бир элементи иштебей калса, аны алмаштыруу мүмкүнчүлүгү кыска мөөнөттө ишке ашырылат.
Орнотуу
Способы монтажа

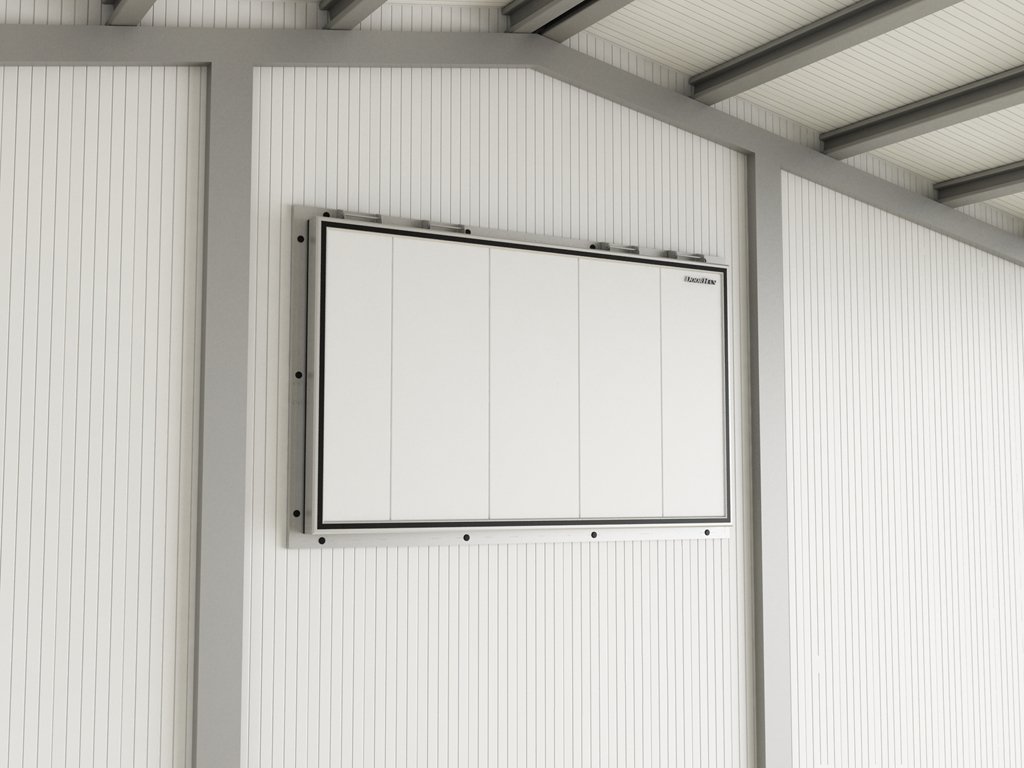

Бөлмө ичиндеги үстүнкү монтаж
Подготовка строительного объекта
Бардык өлчөмдөр бөлмө ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар башка жерден өлчөө керек, туура эместиктерден алыс болуу үчүн.
H – ачуунун бийиги.
B – ачуунун туурасы.
h1 – жогорку бөлүктүн бийиги (ачуунун жогорку жагынан тоскоолдуктарга чейинки аралык).
b1/b2 – сол/оң жаны аралык (керектүү ачуунун четинен тоскоолдуктарга чейинки аралык).
H жана B (ачуунун бийиги жана туурасы) өлчөмдөрүнөн эң чоң өлчөм соңку өлчөм катары кабыл алынат, h1, b1, b2 өлчөмдөрүнөн эң кичине өлчөм кабыл алынат. Бөлмөнүн дубалдарынын деңгээли 3 ммден ашык айырмаланбашы керек, ал эми ачуунун диагоналынын айырмасы 5 ммден ашык болбошу керек.
Кепилдик милдеттенмелери
Сатып алуучуга DoorHan концерни тарабынан өндүрүлгөн «VV сериясынын жашылча сактоочу жайлар үчүн желдетүү клапаны» иштөө жөндөмдүүлүгүнө 1 жылдык кепилдик берилип, ал өнүмдү сатып алган күндөн баштап күчүнө кирет.
Документация
Инструкции
«Жашылча сактоочу жайлар үчүн желдетүү клапаны» сервис китеби
