Орто жана төмөн температуралуу тик көтөрүлүүчү IDV сериясындагы эшиктер — кампалардын, терминалдардын, логистика борборлорунун, тамак-аш өнөр жайы жана соода ишканаларынын муздаткыч жана муздаткыч камераларынын кире бериш топторун уюштурууга арналган. Алар механизацияланган жүктөөчү каражаттардын көптөгөн жүгүрүүсү үчүн ылайыкташтырылган.

Колдонуу чөйрөсү:

Тамак-аш өндүрүштөрүндө орнотуу

Тамак-аш чакан соода ишканаларында орнотуу

монтаж менен заказ берүү

Артыкчылыктар

Коррозияга туруктуулук

Жогорку коррозияга туруктуулук алюминий жана цинктелген болот колдонуу менен камсыздалат.

Механикалык жабырланууга туруктуулук

Иштетүү учурунда механикалык жабырлануудан ишенимдүү коргоо камсыздалат.

Толук оңдолууга мүмкүнчүлүк

Толук оңдолууга мүмкүнчүлүк: эшиктин полотносундагы ар кандай жабыркаган бөлүктү, анын ичинде жеке панелдерди алмаштыруу мүмкүн.

Проемдун жээктерине минималдуу аралык талаптары

Полотнонун тик көтөрүлүшү проемдун жанында боштук талап кылбайт жана бир дубалда бир нече эшикти минималдуу аралык менен орнотууга мүмкүндүк берет.

Отко каршы касиеттери

Өндүрүштүк PIR панелдери, күйүүчү класс Г1 менен (ени 1150 мм), эшикке жогорку отко каршы касиеттерди берет.

Коррозияга туруктуулук

Жогорку коррозияга туруктуулук алюминий жана цинктелген болот колдонуу менен камсыздалат.

Механикалык жабырланууга туруктуулук

Иштетүү учурунда механикалык жабырлануудан ишенимдүү коргоо камсыздалат.

Толук оңдолууга мүмкүнчүлүк

Проемдун жээктерине минималдуу аралык талаптары

Отко каршы касиеттери

Өндүрүштүк PIR панелдери, күйүүчү класс Г1 менен (ени 1150 мм), эшикке жогорку отко каршы касиеттерди берет.

Дизайн

Болот сэндвич-панелинин беттиги

Түсү

Тегис

RAL 9003 ак (полотно)

RAL 9006 күмүш түстөгү (полотно алкагы жана рама)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

Алюминий багыттоочу система.

ПЭН жылытуу кабелин орнотуу үчүн кабель-каналдуу алюминий рамка.

Сэндвич-панелдерден жасалган эшик полотносү.

Эшик полотносунун периметри боюнча тыгыздагыч.

Эшикти ачуу жана жабуу үчүн батып турган тутка.

Коргоочу декоративдик куту.

Балансировка механизми.

Проемдо бекитүүнүн катуулугун камсыздоо үчүн ички алюминий рамка.

Эшик полотносун жылытуу.

Бырышкан алюминийден жасалган коргоочу бамперлер.

Төмөн температуралык аткаруудагы эшиктер үчүн полотнонун ылдыйкы жээгин жылытуу.

Техникалык мүнөздөмөлөр

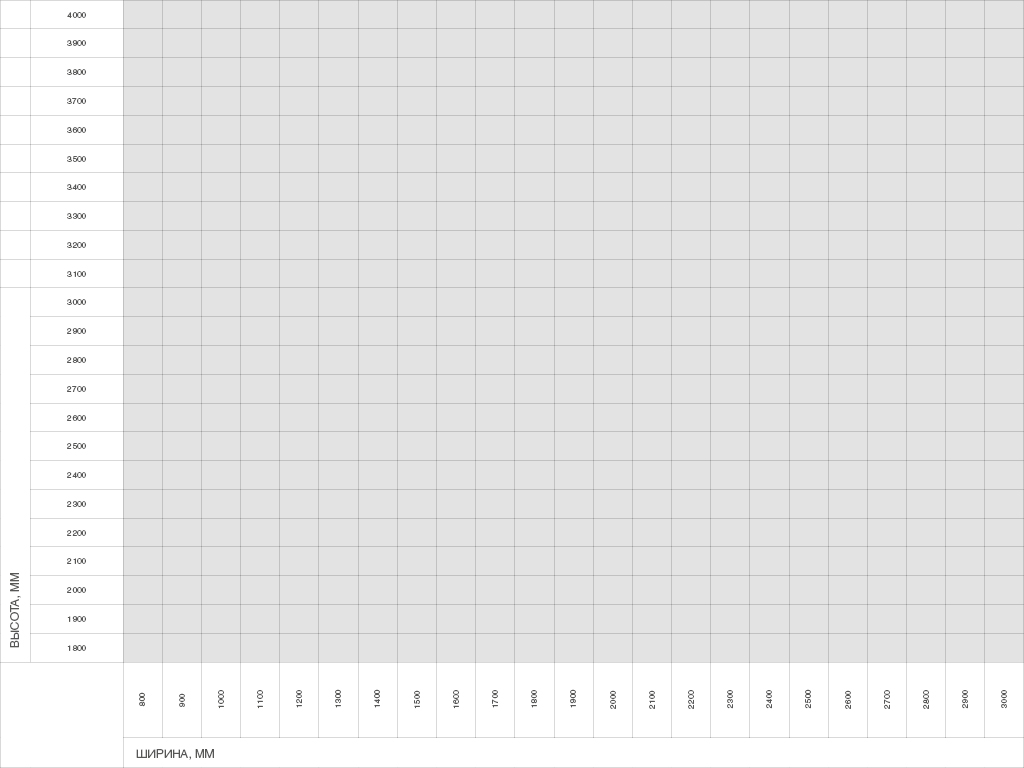

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу туурасы, мм

800–3 000

Ачылуу бийиктиги, мм

1 800–5 000

Жылуулук изоляциясынын калыңдыгы, мм

80 же 120

Линтель, мм

Жарык проемдун бийиктиги + 400

Дубалдар, мм

450дөн жогору

Эшиктин полотносү
Рамканын көтөрүүчү балкасы
Алюминий профили — стойка
Алюминий профили — горизонталдык кесим
Алюминий профили — үстүнкү кошумча
Тик багыттоочтор
Чынжыр
Чынжыр кронштейни
Тең салмак
Төмөнкү бурчтук кронштейн
Полотнонун кулашынан коргоочу түзүлүш
Роликтүү таяныч
Коргоочу куту
Эшиктин туткасы
Коргоочу куту

Орто температуралык аткаруу.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	+6°С ден -5°С ке чейин
Эшиктин алдындагы температура шарттары, °C	+35°С ден 0°С ке чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткаруу, панель — 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	-5тен -18ге чейин
Эшиктин алдындагы температура шарттары, °C	+35тен -18ге чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткаруу, панель — 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-18ден -27ге чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткаруу, панель — 120 мм, полотносун жылытуу менен жабдылган.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-27ден -35ке чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Параметр	Значение	Примечание
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	270 000
Коррозионная стойкость	Коррозияга жогорку туруктуулук
Панелдин салмагы, кг/м²	20

Эшиктердин ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн алардын техникалык кароосун жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

Эшиктерди кол менен ачуу жана жабуу иш-аракеттери атайын тутканын жардамы менен гана жүргүзүлүшү керек.

Эшиктерге сокку бербеңиз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

Эшиктер ачылып же жабылып жатканда проемдо бөтөн буюмдардын жоктугуна көз салыңыз.

Эшиктер ачылып-жабылып жаткан учурда проемдо болууга тыюу салынат — бул жаракат алуу коркунучун жаратат.

Эшиктер жеңил ачылып-жабылышы керек.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопласт бурчтары, көпүрчөк пленка, стрейч-пленка
Длина, мм	Полотнонун бийиктигине + 50
Ширина, мм	Полотнонун туурасына + 50
Высота, мм	Изоляциянын калыңдыгына + 50

Упаковка в дерево	Характеристики упаковки
Ширина, мм	Полотнонун туурасына + 320
Длина, мм	Полотнонун бийиктигине + 460
Высота, мм	700 мм (изоляция калыңдыгы 80 мм болгондо); 750 мм (изоляция калыңдыгы 120 мм болгондо)

Кошумча сүрөттөмө печать

Муздатылган жайлар үчүн тик көтөрүлүүчү эшиктер оңдолууга жогорку даражада жөндөмдүү. Конструкциянын кайсы бир бөлүгү иштен чыккан учурда, изделүүнү толугу менен алмаштырбай, анын алмаштыруусу кыска убакыттын ичинде аткарылышы мүмкүн.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Бөлмөнүн сыртына жабыштырылган орнотуу.

Бардык өлчөө иштер бөлмөнүн ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар башка жерден өлчөө зарыл, таксыздыктардын алдын алуу үчүн.
H — проемдун бийиктиги (полдон проемдун үстүнө чейинки аралык).
B — проемдун туурасы (сол жээктен оң жээкке чейинки аралык).
h1 — притолока (проемдун үстүнөн тоскоолдукка чейинки аралык).
b1/b2 — сол/оң жээктеги аралык (таза проемдун тиешелүү жээгинен тоскоолдукка чейинки аралык).
H жана B (проемдун бийиктиги жана туурасы) өлчөнгөндө акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөнгөндө эң кичинекей мааниси эске алынышат. Дубалдардын деңгээлиндеги айырма 3 ммден ашпашы керек, проемдун диагоналдарынын айырмасы 5 ммден көп болбошу керек.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшикти» орнотуу боюнча нускамасы

PDF

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» сервис китеби

PDF

Бирдиктүү санитардык-эпидемиологиялык жана гигиеналык талаптарга ылайыктуулук сертификаты

PDF

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» паспорту

PDF

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» сервис китеби

PDF

Өнүмдөрдүн ыктыярдуу сертификаты. Лайыктуулук сертификаты

PDF

Кабелдик трассаны орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концерни тарабынан чыгарылган «IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» изделүүнүн иштөө кепилдиги сатып алынган күндөн тартып 1 жылга берилет.

Жаңы буюмдар

Тик көтөрүлүү муздаткыч камераларынын пайдалуу аянтын үнөмдөөгө мүмкүндүк берет.

Полотнонун кулашынан коргоо системасы эшикти колдонууда жогорку коопсуздукту камсыз кылат.

Полотно жана алкак жылытуу контурлары эшиктерди эң төмөнкү температураларда да колдонууга мүмкүнчүлүк берет.

Дизайн

Болот сэндвич-панелинин беттиги

Тегис

Түсү

RAL 9003 ак (полотно)

RAL 9006 күмүш түстөгү (полотно алкагы жана рама)

Комплектация

Негизги конфигурация

Алюминий багыттоочу система.

ПЭН жылытуу кабелин орнотуу үчүн кабель-каналдуу алюминий рамка.

Сэндвич-панелдерден жасалган эшик полотносү.

Эшик полотносунун периметри боюнча тыгыздагыч.

Эшикти ачуу жана жабуу үчүн батып турган тутка.

Коргоочу декоративдик куту.

Балансировка механизми.

Кошумча жабдуулар

Проемдо бекитүүнүн катуулугун камсыздоо үчүн ички алюминий рамка.

Эшик полотносун жылытуу.

Бырышкан алюминийден жасалган коргоочу бамперлер.

Төмөн температуралык аткаруудагы эшиктер үчүн полотнонун ылдыйкы жээгин жылытуу.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу туурасы, мм

800–3 000

Ачылуу бийиктиги, мм

1 800–5 000

Жылуулук изоляциясынын калыңдыгы, мм

80 же 120

Линтель, мм

Жарык проемдун бийиктиги + 400

Дубалдар, мм

450дөн жогору

Дизайн

Эшиктин полотносү
Рамканын көтөрүүчү балкасы
Алюминий профили — стойка
Алюминий профили — горизонталдык кесим
Алюминий профили — үстүнкү кошумча
Тик багыттоочтор
Чынжыр
Чынжыр кронштейни
Тең салмак
Төмөнкү бурчтук кронштейн
Полотнонун кулашынан коргоочу түзүлүш
Роликтүү таяныч
Коргоочу куту
Эшиктин туткасы
Коргоочу куту

Стандарттуу дизайн чечимдери

Орто температуралык аткаруу.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	+6°С ден -5°С ке чейин
Эшиктин алдындагы температура шарттары, °C	+35°С ден 0°С ке чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткаруу, панель — 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	80
Бөлмөнүн ичиндеги температура шарттары, °C	-5тен -18ге чейин
Эшиктин алдындагы температура шарттары, °C	+35тен -18ге чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткаруу, панель — 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-18ден -27ге чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Төмөн температуралык аткаруу, панель — 120 мм, полотносун жылытуу менен жабдылган.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Панелдин калыңдыгы	120
Бөлмөнүн ичиндеги температура шарттары, °C	-27ден -35ке чейин
Эшиктин алдындагы температура шарттары, °C	+50дөн -35ке чейин
Нымдуулук, %	100гө чейин

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	270 000
Коррозионная стойкость	Коррозияга жогорку туруктуулук
Панелдин салмагы, кг/м²	20

Продукциянын иштөө шарттары

Эшиктерди кол менен ачуу жана жабуу иш-аракеттери атайын тутканын жардамы менен гана жүргүзүлүшү керек.

Эшиктерге сокку бербеңиз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

Эшиктер ачылып же жабылып жатканда проемдо бөтөн буюмдардын жоктугуна көз салыңыз.

Эшиктер ачылып-жабылып жаткан учурда проемдо болууга тыюу салынат — бул жаракат алуу коркунучун жаратат.

Эшиктер жеңил ачылып-жабылышы керек.

Пакет

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Пенопласт бурчтары, көпүрчөк пленка, стрейч-пленка
Длина, мм	Полотнонун бийиктигине + 50
Ширина, мм	Полотнонун туурасына + 50
Высота, мм	Изоляциянын калыңдыгына + 50

Упаковка в дерево	Характеристики упаковки
Ширина, мм	Полотнонун туурасына + 320
Длина, мм	Полотнонун бийиктигине + 460
Высота, мм	700 мм (изоляция калыңдыгы 80 мм болгондо); 750 мм (изоляция калыңдыгы 120 мм болгондо)

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Бөлмөнүн сыртына жабыштырылган орнотуу.

Курулуш аянтын даярдоо

Бардык өлчөө иштер бөлмөнүн ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар башка жерден өлчөө зарыл, таксыздыктардын алдын алуу үчүн.
H — проемдун бийиктиги (полдон проемдун үстүнө чейинки аралык).
B — проемдун туурасы (сол жээктен оң жээкке чейинки аралык).
h1 — притолока (проемдун үстүнөн тоскоолдукка чейинки аралык).
b1/b2 — сол/оң жээктеги аралык (таза проемдун тиешелүү жээгинен тоскоолдукка чейинки аралык).
H жана B (проемдун бийиктиги жана туурасы) өлчөнгөндө акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөнгөндө эң кичинекей мааниси эске алынышат. Дубалдардын деңгээлиндеги айырма 3 ммден ашпашы керек, проемдун диагоналдарынын айырмасы 5 ммден көп болбошу керек.

Кепилдик милдеттенмелери

Документация

Нускамалар

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшикти» орнотуу боюнча нускамасы

PDF

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» сервис китеби

PDF

Паспорттор жана сертификаттар

Бирдиктүү санитардык-эпидемиологиялык жана гигиеналык талаптарга ылайыктуулук сертификаты

PDF

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» паспорту

PDF

«IDV сериясындагы муздатылган жайлар үчүн тик көтөрүлүүчү эшик» сервис китеби

PDF

Өнүмдөрдүн ыктыярдуу сертификаты. Лайыктуулук сертификаты

PDF

Чиймелер

Кабелдик трассаны орнотуу схемасы

PDF

Буйрутма бериңиз

Кайра чалуу
